AV2-CD708 - Empfänger Auna - Kostenlose Bedienungsanleitung

Produkttyp	AV-Receiver mit CD-Player
Abmessungen (B x H x T)	ca. 430 x 150 x 350 mm
Gewicht	ca. 8 kg
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	ca. 500 W (Standby: < 0,5 W)
Ausgangsleistung	5 x 100 W (RMS) an 8 Ohm
Frequenzgang	20 Hz - 20 kHz
Klirrfaktor	< 0,05 %
Eingänge	3x HDMI, 2x optisch, 2x koaxial, 5x Cinch, USB, AUX
Ausgänge	1x HDMI (ARC), Subwoofer-Vorverstärker, Lautsprecherterminals (5.1)
Radio	UKW/MW mit RDS
Bluetooth	Ja, Version 5.0
Unterstützte Audioformate	MP3, WMA, AAC, FLAC
Besonderheiten	Integrierter CD-Player, FM-Radio, Fernbedienung
Reinigung und Pflege	Staub mit trockenem Tuch entfernen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Gerät nicht öffnen; ausreichend Belüftung (10 cm Abstand); Netzstecker ziehen bei Gewitter
Ersatzteile und Reparierbarkeit	Ersatzteile über autorisierte Servicepartner; Reparatur nur durch Fachpersonal

Häufig gestellte Fragen - AV2-CD708 Auna

Wie schließe ich den AV2-CD708 an mein Fernsehgerät an?

Verwenden Sie ein HDMI-Kabel und verbinden Sie den HDMI-Ausgang (ARC) des Receivers mit dem HDMI-ARC-Eingang Ihres Fernsehers.

Warum gibt es keinen Ton von den Lautsprechern?

Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind und der Receiver auf die richtige Quelle eingestellt ist. Stellen Sie sicher, dass die Lautstärke nicht auf Minimum steht und die Stummschaltung deaktiviert ist.

Wie kann ich den CD-Player verwenden?

Legen Sie eine CD ein und wählen Sie die CD-Quelle über die Fernbedienung oder das Bedienfeld aus. Die Wiedergabe startet automatisch.

Kann ich Bluetooth-Geräte mit dem Receiver verbinden?

Ja, aktivieren Sie Bluetooth auf Ihrem Gerät und suchen Sie nach Auna AV2-CD708. Wählen Sie es aus, um eine Verbindung herzustellen.

Wie stelle ich Radiosender ein?

Drücken Sie die Tuner-Taste auf der Fernbedienung und verwenden Sie die Suchfunktion, um Sender automatisch zu finden. Gespeicherte Sender können über die Speichertasten abgerufen werden.

Was bedeutet die Schutzschaltung am Receiver?

Die Schutzschaltung aktiviert sich bei Überhitzung, Kurzschluss oder Überlastung. Schalten Sie das Gerät aus, lassen Sie es abkühlen und überprüfen Sie die Lautsprecherverbindungen.

Wie reinige ich den AV2-CD708?

Verwenden Sie ein trockenes, fusselfreies Tuch zur Reinigung des Gehäuses. Vermeiden Sie Flüssigkeiten und Reinigungsmittel, um Schäden zu vermeiden.

Ist der Receiver energiesparend?

Der Receiver verfügt über einen Standby-Modus mit geringem Stromverbrauch (unter 0,5 W). Für maximale Energieeffizienz schalten Sie das Gerät bei längerer Nichtnutzung vollständig aus.

Kann ich mehrere Lautsprecher anschließen?

Ja, der Receiver unterstützt ein 5.1-System. Schließen Sie die Lautsprecher an die entsprechend farbcodierten Anschlüsse an (Front, Center, Surround, Subwoofer).

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF-Download auf der Website notice-facile.com zur Verfügung.

BEDIENUNGSANLEITUNG AV2-CD708 Auna

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

Grundfunktionen

Front

1. Standby-Modus
2. Infrarotsender
3. A/B-Lautspreche r Wahltaste
4. Lautstärke-Entz errung (Loudness)
5. Kopfhörer-Anschluss
6. Bassregler
7. Höhenregler
8. Lautstärkeregler
9. Mittenregler
10. Balanceregler
11. Phono-Modus
12. CD-Modus
13. DVD-Modus
14. AUX-Modus
15. FM-Modus

1. Frontlautsprecher Terminal (B)
2. Frontlautsprecher Terminal (B)
3. Aufnahme(REC)-Anschluss
4. FM-Anschluss
5. AUX- Anschluss
6. DVD-Anschluss
7. CD-Audio-Eingang
8. PHONO-Anschluss
9. Masse-Anschluss-Phono
10. Netzschlater
11. Stromanschluss 240V \~50Hz

AnschlussImpedanz ≥8-16Ω

AnschlussImpedanz ≥8-16Ω

Fernbedienung

1. StandBy-Modus
2. Eingangsquelle
3. CD-Lade öffnen/schließen
4. Nummerntasten
5. Stereo/Mono
6. Kanal vor
7. Rücklauf/Frequenz zurück k
8. Stop
9. USB-Modus
10. Kanal zurück
11. Vorheriger Titel
12. Lautstärke +
13. Eingang
14. Lautstärke -
15. Ton aus
16. Nächster Titel
17. AUTO
18. Vorlauf/Frequenz vor
19. A-B
20. Speicher
21. Wiedergabe/Pause

1. Schließen Sie nur neue Komponenten und die anderen Elemente des Gerätes an, wenn das Gerät abgeschaltet ist.
2. Die Lautsprecherkabel sollen den Farben entsprechend und fest angeschlossen werden.

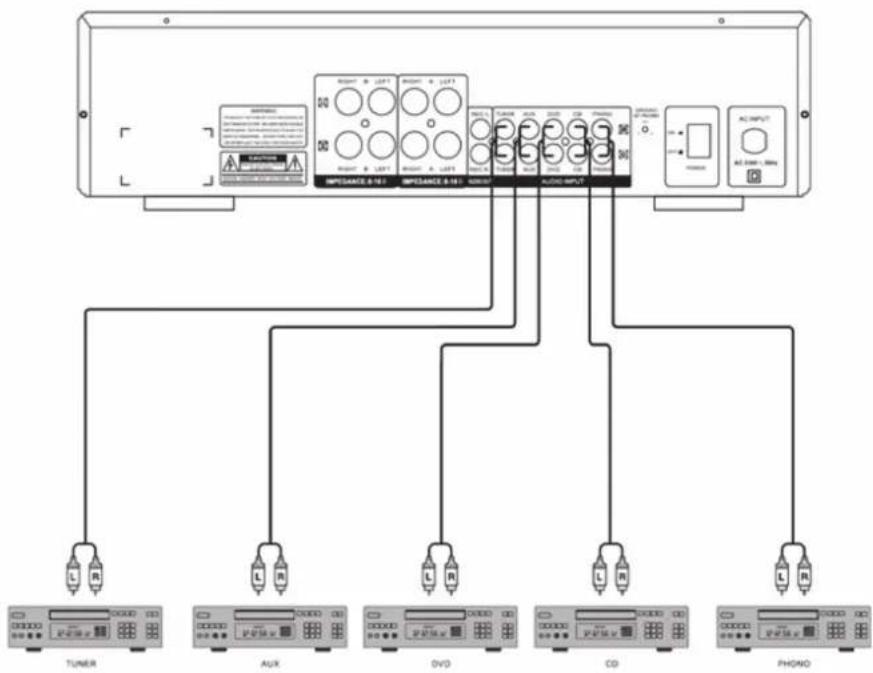

Anschlussdiagramm für die Eingangsquellen:

Anschlussdiagramm Lautsprecher:

• Stellen Sie bitte sicher, dass die blanken Kabel sich gegenseitig nicht berühren und nicht mit den Metallteilen des Gehäuses in Kontakt kommen. Diese könnte das Gerät oder die Lautsprecher beschädigen.
• Bitte beachten Sie die Polarität der Lautsprecherkabel. Schließen sie immer „+“ zu „+“ und „-“ zu „-“ an.

Normal-Funktion

1. Trennen Sie das Gerät vom Strom und verbinden Sie das Quellgerät mit den Eingängen des Gerätes.
2. Schalten Sie das Gerät ein und warten 3-4 Sek. Wählen Sie anschließend die gewünschte Musikquelle aus.
3. Wählen Sie die gewünschte Lautsprecherkombination aus durch Drücken der „SPEAKER A/B“-Taste.

Wählbare Modi:

• Lautsprecher A
  • Lautsprecher B
  • Lautsprecher A/B

• Stellen Sie die Lautstärke am Gerät oder über die Fernbedienung ein.

• Mit den drei EQ-Reglern (Treble/Bass/Midrange) können Sie das Frequenzspektrum entsprechend Ihren Hörgewohnheiten anpassen.

• „Loudness“-Taste: Mit dieser Funktion wird das Frequenzspektrum so angepasst, dass be niedrigen Lautstärkepegeln die Musik trotzdem „Gehörrichtig“ wiedergegeben wird.
• „Ton aus“ können Sie über MUTE aus- und einschalten.

Fehlerbehebung

Problem Mögliche	Ursache Lösungsvorschlag
Die Anzeige leuchtet nicht und es kommt kein Tonsignal aus den Lautsprechern	Der Netzstecker ist nicht richtig angeschlossen	Überprüfen Sie das Kabel und die Verbindung
Die Anzeige leuchtet aber es kommt kein Tonsignal aus den Lautsprechern	Die Lautsprecherverbindung ist nicht gegeben.Der Lautstärkeregler steht auf Minimum	Überprüfen Sie das Kabel und die LautsprecherverbindungBenutzen Sie den Lautstärkeregler.
Das Signal kommt nur aus einem Lautsprecher.	Lautsprecherverbindung ist unterbrochenKabelverbindung der Eingangs-quelle ist unterbrochenBalance-Regler ist nicht richtig eingestellt	Überprüfen Sie das Kabel und die LautsprecherverbindungÜberprüfen Sie das Kabelverbindung der EingangsquelleÜberprüfen Sie die Balance-Regler-Einstellung
Das Stereobild ist verfälscht (Links /Rechts vertauscht, der Ton schein aus der Ferne zu kommen.)	Polarität	Überprüfen Sie ob die Lautsprecher und die Eingangskanäle richtig angeschlossen sind („+“ zu „+“ und „-“ zu „-“)
Die Fernbedienung funktioniert nicht richtig	Batterie ist leer Batterie ist nicht richtig eingesetztDie Fernbedienung ist zu weit vom Gerät entferntHindernisse im WegFalsche Taste gedrückt	Ersetzen Sie die BatterieSetzen Sie die Batterie richtig ein Verringern Sie den AbstandEntfernen Sie die HindernisseBenutzen Sie die richtige Taste

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG

• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
  • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Hinweise zur Batterieentsorgung

Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden.

Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.

In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.

Viel Spaß mit unserem Produkt.

Warnhinweise

• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Öffnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
  • Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.

Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

CHAL-TEC Vertriebs- + Handels GmbH; Wallstraße 16; 10179 Berlin, Germany
