BEDIENUNGSANLEITUNG AMP-3800-S Auna
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.
- Bitte lesen Sie sorgfältig die Bedienungsanleitung und stellen Sie das Gerät richtig ein um die beste Leistung und sichere Handhabung zu gewährleisten. Wenden Sie alle Funktionen des Gerätes sorgfältig an.
- Bitte bewahren Sie die Bedienungsanleitung für den zukünftigen Gebrauch sorgfältig auf.
Code
Bitte notieren Sie den Code, der sich auf der Rückseite des Gerätes befindet.
Für den Käufer
Danke, dass Sie unser Produkt gewählt haben. Es zeigt, dass Sie im Bezug auf AudioAnlagen anspruchsvoll sind. Wir sind stolz auf die Tradition Ihnen Qualitätsprodukte anzubieten.
Um alle Funktionen des Gerätes perfekt anwenden zu können, wird empfohlen die Bedienungsanleitung genau zu studieren, bevor das Gerät angeschlossen und benutzt wird.
Das Auspacken
Bitte packen Sie das Gerät vorsichtig aus und platzieren alle Teile an einen Ort um dem Verlust von Einzelteilen vorzubeugen.
Bitte überprüfen Sie, ob Teile beim Transport Schaden genommen haben. Bitte melden Sie unverzüglich dem Versandunternehmen, falls das Produkt Schaden genommen hat.
Hauptfunktionen des Gerätes
Das Gerät verstärkt mittels verschiedener Komponenten den Klang Ihrer Anlage nahezu verzerrungsfrei im mittleren Eingangsbereich. AC-3 (DVD-Player) für Surround-Klang macht dieses System zu einer unendlichen Bereicherung.
Professionelles digitales Karaoke
Der Karaoke-Chip des Gerätes ist ist ein digitaler Chip, gefertigt von ausländischen, namenhaften Herstellern und das Mikrofons beinhaltet einen Hifi-Standard funktionsfähigen Verstärker.
Die Endstufe verwendet namenhafte japanische Hochleistungskanäle, ultra große Schleifenüberträger, professionelle Kondensatoren und herausragende, verzerrungsfreie Verstärker.
Wichtige Information: Die Garantie des Produktes tritt sofort nach dem Kauf in Kraft. Wenn das Siegel des Produktes nicht beschädigt ist, haben Sie 1 Jahr lang Garantieanspruch. Falls das Siegel beschädigt ist, erlischt der Garantieanspruch.
- Diese Gerät kann nur mit 220V,50Hz AC Stromversorgung verwendet werden.
- Bitte stellen Sie das Gerät an gut belüftete Plätze. Bitte setzen Sie das Gerät niemals direkter Sonneneinstrahlung oder Wärmequellen aus, Bitte stellen Sie das Gerät niemals in geschlossene Gehäuse.
- Schützen Sie das Stromkabel. Stellen Sie keine schweren Gegenstände oder Sich selbst auf das Kabel. Ziehen Sie nicht zu stark an dem Kabel oder verdrehen es. Ziehen Sie das Kabel immer am Stecker aus der Steckdose.
- Um Schäden zu verhindern, achten Sie darauf, dass Gegenstände, wie z.B. Nadeln, Haarnadeln oder ähnliches nicht in das Gerät fallen.
- Schützen Sie das Gerät vor Feuchtigkeit, Wasser und Staub. Stellen Sie das Gerät niemals in Räume mit hoher Luftfeuchtigkeit oder hohem Staubanteil. Stellen Sie keine Vasen oder andere, mit Wasser befüllten, Gefäße auf das Gerät. Setzen Sie das Gerät niemals Regen oder Wasser aus.
- Versperren Sie niemals die Belüftungsöffnung des Gerätes, da es dem Gerät schaden könnte. Die Belüftungsöffnung ist wichtig, damit die entstehende Hitze entweichen kann. Es könnte sein, dass die Temperatur im Gerät zu hoch wird, falls die Belüftungsöffnung versperrt ist.
- Entfernen Sie das Gehäuse nicht ohne Erlaubnis. Es könnte zu einem Stromschlag führen, falls das Gerät von unausgebildeten Personen repariert, auseinander- oder zusammengebaut wird. Es gibt an dem Gerät keine Teile, die vom Verbraucher repariert werden könnten. Bitte fragen Sie bei einem Defekt einen qualifizierten Techniker.
| 2. Eingangssignal wählen 16. Multifunktions-Abstimmungs Knopf | |
| 3. Stummschaltung 17. AM/FM-Antennenanschluss | |
| 4. Power-Schalter 18. AUX-Signal-Eingang | |
| 5. Radiomenü 19. VCD/CD-Signal-Eingang | |
| 6. Klang-Kontrolle 20. DVD-Signal-Eingang | |
| 7. Loudness-Regler 21. Bass-Signal-Aktiv-Ausgang | |
| 8. Mikrofon 1 Lautstärkeregler 22. Rechter Hauptlautsprecher-Ausgang | |
| 9. Mikrofon 2 Lautstärkeregler 23. Linker Hauptlautsprecher- Ausgang | |
| 10. MIC Zeitverzögerungs-Regler 24. Mittel-Lautsprecher-Ausgang | |
| 11. MIC Bass-Regler 25. Recht. Surround-Lautsprecher-Ausgang | |
| 12. MIC Höhen-Regler 26. Link. Surround-Lautsprecher-Ausgang | |
| 13. MIC Wiederholungs-Regler 27. 230 V Anschluss | |
| 14. MIC Echo-Regler | |


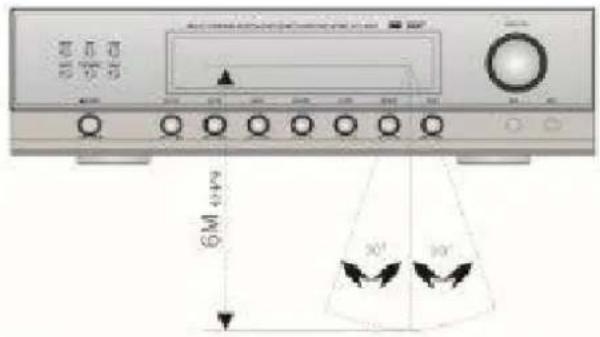

6M +1/4 30° 30°- Unter Normalbedingungen sollte die Fernbedienung in einem Abstand von 6m und einem Winkel von 30° vor dem Empfänger benutzt werden. Wenn Sie die Fernbedienung benutzen, richten Sie diese bitte auf den Empfänger.
- Es sollten keine großen Hindernisse zwischen der Fernbedienung und dem Empfänger stehen.
- Die Fernbedienung funktioniert nicht, wenn der Empfänger direktem Licht (vor allem fluoreszierendem Licht) ausgesetzt wird. In diesem Fall sollten Sie das Gerät von der Lichtquelle fernhalten.
| 1. Standby-Taste 11.Balance | Regler |
| 2. Eingangs-Signal-Wahl 12.Tuner 1-9 Sender | |
| 3. Ton-Regler 13.Tuner Senderwahl | |
| 4. Preset-Taste 14.Tuner-Frequenz | |
| 5. DSP-Kontrolle 15.Tuner Mono/Stereo | |
| 6. Display-Kontrolle 16.Sendersuchlauf | |
| 7. Lautstärke-Regler 17.Tuner AM | |
| 8. Höhenregler 18.Tuner FM | |
| 9. Stummschaltung | 19.Tuner-Stationsspeicher |
| 10.Bass-Regler | |
Um mögliche Fehler zu beheben, überprüfen Sie bitte das Gerät nach den unten genannten Fehlervorkommnissen. Falls Ihr Fehler nicht aufgeführt ist, versuchen Sie nicht selber das Gerät auseinander zu bauen oder zu reparieren um eine Gefährdung zu verhindern. Bitte schicken Sie in diesem Fall das Gerät an den Händler zurück oder lassen es von einem qualifizierten Techniker reparieren.
| Fehler Mögliche Gründe | |
| Es gibt keinen Strom ●Der Stecker sitzt nicht richtig. Es kommt keinStrom am Stecker an. Die interne Sicherung ist defekt.Die Power-Taste wurde nicht gedrückt. | |
| Lautsprecher geben keinen Ton von sich ●Es wurde nicht das richtige Eingangssignal gewählt. Überprüfen Sie die Verbindungen.●Überprüfen Sie die Stromzufuhr der Quelle. | |
| Mittel-Surround gibt keinen Ton von sich ●Überprüfen Sie die Kabel der Lautsprecher auf Kurzschluss | |
| Die Tonwiedergabe der Lautsprecher ist gestört | ● Die Lautsprecher befinden sich nicht auf den richtigen Positionen.●Die Polarität der Lautsprecherkabel ist nicht richtig. |
| Schwacher Bass oder die Instrumenten-Position ist nicht klar | ●Die +/- Kabel der Lautsprecher sind nicht richtig angeschlossen●Stimmen Sie alt und bass wieder ab. |
| Kein Ton vom Mikrofon | ● Überprüfen Sie, ob die Lautstärke des Mikrofons auf Minimum geregelt wurde.●Überprüfen Sie, ob das Kabel des Mikrofons einen Kurzschluss hat. |
| Karaoke läuft nicht normal | ● Lautstärke und Klang sind nicht auf ein geeignetes Level abgestimmt.●Echo und Zeitverzögerung sind auf Minimum eingestellt.●Das Mikrofon ist defekt. |
| Mit Wechselstrom (AC) gibt es Rauschen oder andere Geräusche | ● Schlechter Kontakt am Eingangs-Signal (Kabel oder Stecker)●Signal wird ohne Abschirmung gesendet.●Es sind Umspanner oder Stromgeneratoren in der Nähe.●Das angeschlossene Zubehör ist defekt. |
Technische Daten
Die Leistung und Spezifikation des gesamten Gerätes
| Eingangs-Impedanz 47 kOhm | |
| Eingangs-Sensibilität ≤ 280mV | |
| Verstärkungs-Differenz ≤ 2dB | |
| Links/Rechts Abschwächung ≥ 50dB | |
| Höhe ± 10dB | |
| Bass ± 10dB | |
| SNR ≥ 76 dB | |
| Totale harmonische Verzerrung < 0.3% | |
| Frequenz-Bereich (20Hz-20kHz) ± 2dB | |
| Mittlere max. Ausgangsstärke > 12W (4 Ohm) | |
| Surround max. Ausgangsstärke > 12W (4 Ohm) | |
| Gesamte max. Ausgangsstärke > 28W (4 Ohm) |
Die Technischen Daten können ohne vorherige Notiz geändert werden.
SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG
- Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. -
Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
-
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!
- Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
- Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
- Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.
Viel Spaß mit unserem Produkt.
Warnhinweise
- Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
- Öffnen Sie in keinem Fall das Gerät.
- Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
- Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
- Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
- Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
- Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
