BEDIENUNGSANLEITUNG W2-AC600 Auna

W2-AC600 Endstufe plifier

1. Auto-Endstufe Car Amplifier Amplificador para de Amplificateur de voitou- Amplificatore per auto 1931

1000

aui

www.auna-multimedia.com

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Geräteeigenschaften 5

Anschlussanleitung 6

Anschluss an das Radio 8

Montage des Gerätes 9

Hinweise zur Entsorgung 10

Hersteller & Importeur (UK) 10

English 11

Español 19

Français 27

Italiano 35

TECHNISCHE DATEN

Ausgangsleistung 90 W x 6
Ausgangsleistung Verstärker 6000 W Max.
Eingangssensibilität	Hoch: 1.0 - 2.0 V Impedanz 100 Ohm
	Niedrig: 0.1 - 1.0 V Impedanz 10 kOhm
S/N-Ratio Besser als 95 dB
Lautsprecher-Impedanz 4-16 Ohm
Subwoofer-Frequenz Regelbar 30 Hz - 250 Hz
Stromversorgung DC 14.4 V
Maße 360 x 245 x 52 mm
Zubehör Schrauben & Ersatzsicherung

SICHERHEITSHINWEISE

• Bewahren Sie diese Anleitung stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Bitte verwenden Sie das Produkt nur, wie in der Anleitung beschrieben. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Öffnen Sie in keinem Fall das Gerät. Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Verwenden Sie zur Reinigung niemals Reinigungsmittel, sondern nur ein trockenes Mikrofasertuch.
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus. Reparaturen am Gerät dürfen nur von einer Fachwerkstatt durchgeführt werden.

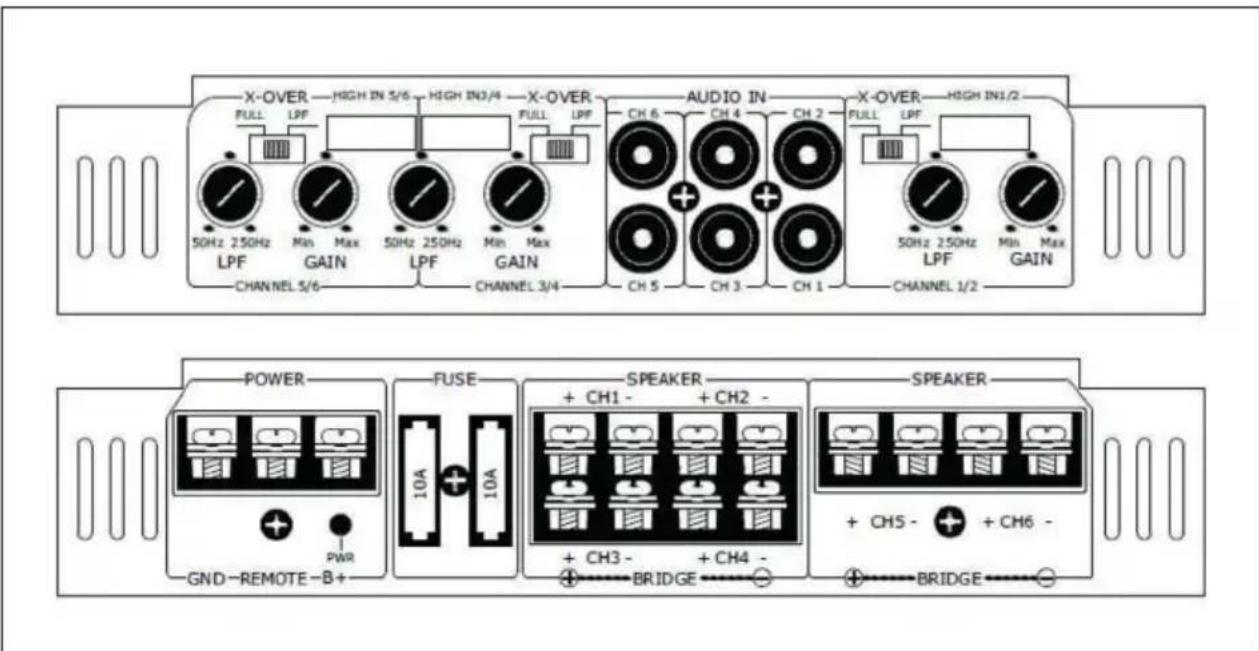

GERÄTEEIGENSCHAFTEN

Audio

• Auna Auto Verstärker acryl-schwarz & blaue LEDs mit 6000W
• 90W x 6 Kanal Ausgangsleistung (20Hz – 20KHz, an 2 Ohm)
• Multi-Modus für gleichzeitigen Betrieb von Subwoofer und Satelliten-Lautsprechern
• Einstellbare Subwoofer-Überschneidungsfrequenz (30-250Hz)
  • Hochstrom-Ausgangsgerät
  • Einstellbares Cinch-Eingangslevel
• Eingangsgrundisolierung zur Unterdrückung von Leitungsrauschen

Energieversorgung

• Ultrastabiles PWM (Impulsbreiten-moduliertes Signal)
  • Energieversorgung (11-16V)
  • thermischer Überhitzungsschutz
• Ferneinschaltung

Allgemeines

• Geräuschreduzierung
• Anschaltverzögerung
• Lautsprecher-Kurzschluss-Schutz
• vergoldete Cinch-Anschlüsse und Eingänge
• ATC-Sicherung am Gerät

ANSCHLUSSANLEITUNG

1. Verbindung des Stromkabels

• Da es sich um ein Hochstromgerät handelt, ist der richtige Anschluss des Stromkabels sehr wichtig.
• Verbinden Sie das rote Kabel mit dem (+)-Pol Ihrer Batterie unter Verwendung des Kabels mit dem Sicherungshalter.
• Verbinden Sie das schwarze Kabel fest mit einer Schraube oder einen anderen Teil der Karosserie Ihres Autos, nachdem Sie den Lack an dieser Stelle entfernt haben. Dieses ist notwendig für eine einwandfreie Erdung.
• Eine ordentliche Verkabelung führt zu klarem Ton.

2. Verbindung des Fern-Ein-/Abschaltungskabels

• Verbinden Sie das orange Kabel mit einem geschalteten Stromkabel des Autoradios. Dies kontrolliert die An- und Abschaltung des Verstärkers.
• Hierzu kann das Kabel für die automatische Antenne am Radio (falls vorhanden) genutzt werden.

3. Verbindung des Verstärker-Eingangs

• Dieses Gerät kann mit allen Autoradios verwendet werden, die über Hochleistungsausgänge verfügen.
• Separate Grund-Autoradio-Verbindung: Verbinden Sie die Autoradio-Lautsprecher-Ausgangskabel mit den Hochleistungseingängen +/-rechts und links.
• Allgemeine-Grund-Autoradio-Verbindung: Verbinden Sie das negative Autoradio-Lautsprecher- Ausgangskabel mit den zwei verbliebenen Kabeln +/- rechts und links.

4. Verbindung des AUX-Anschlusses:

• Verbinden Sie das AUX-Eingangskabel mit dem Cinch-Anschluss wie beschrieben: „Weiß“ zum linken Chinch-Ausgang und „Rot“ zu rechten Chinch-Ausgang des Autoradios.
• Bevor Sie den Chinch-Ausgang des Autoradios oder anderer Geräte verbinden, stellen Sie sicher, dass die Impedanz und die Sensibilität mit diesem AUX-Anschluss übereinstimmen.

5. Eingangs-Sensibilitäts-Kontrolle

- Regeln Sie die Eingangssensibilität passend zum Ausgangssignal des Autoradios.

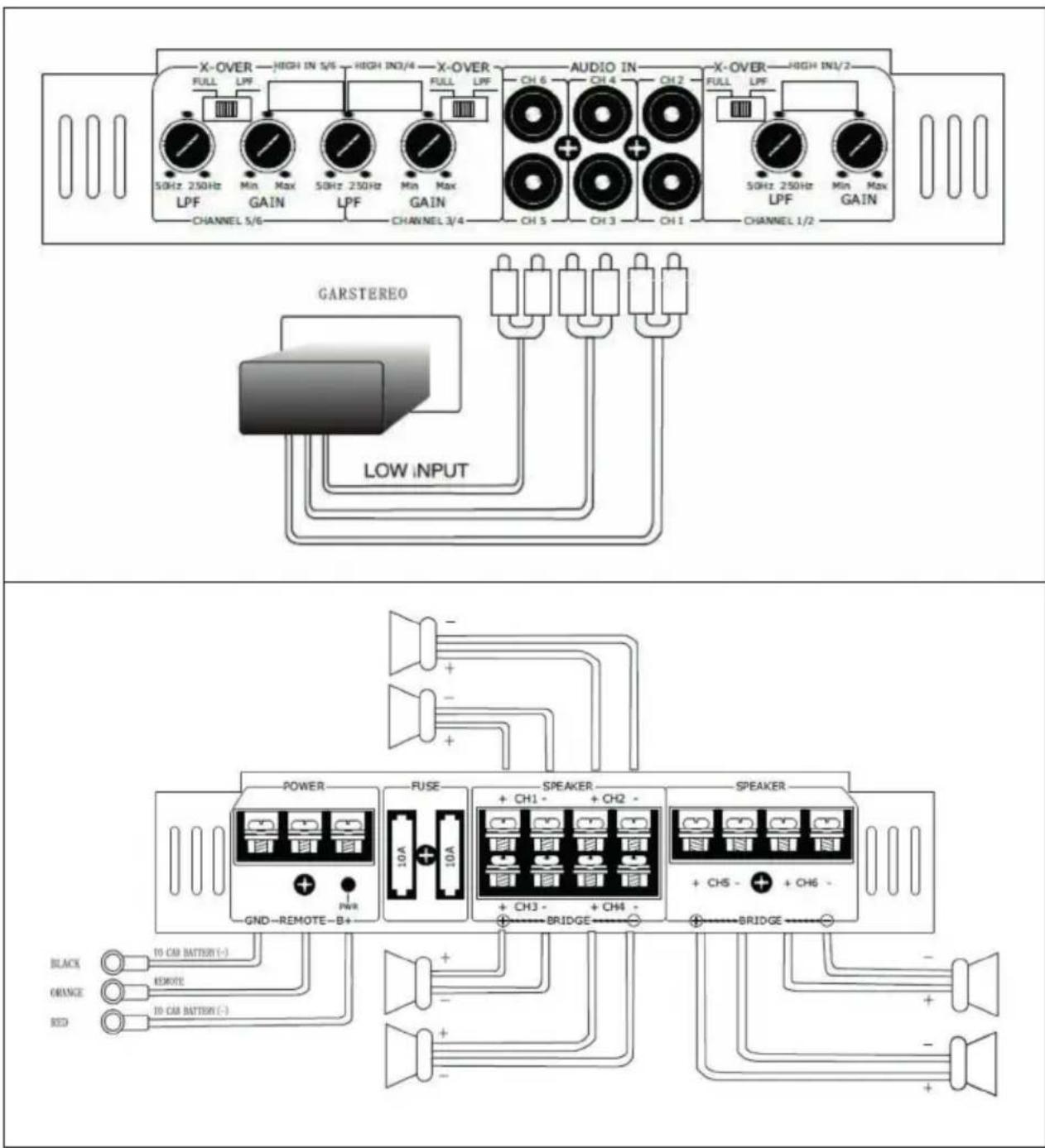

6. Verbindung der Lautsprecher (Stereo & Mono)

- Verbinden Sie die Lautsprecher wie in der Abbildung gezeigt.

Wichtige Hinweise

• Der Verstärker benötigt bei Höchstleistung 20A. Wenn der Verstärker verwendet wird, während der Motor abgeschaltet ist, kann es passieren, dass die Batterie entladen wird. Bitte schalten Sie den Motor immer an, bevor Sie den Verstärker verwenden.
• Verwenden Sie nur Stromkabel mit geeignetem Querschnitt (größer als 3 mm²).
• Dieses Gerät ist für Lautsprecher mit einer Impedanz von 2-16 Ohm geeignet. Die Lautsprecher müssen genug Kapazität besitzen, um die Leistung des Gerätes aufnehmen zu können.

ANSCHLUSS AN DAS RADIO

BLACK (schwarz) Zum (-)-Pol der Batterie oder einem anderen Massepunkt

ORANGE (orange) Ferreinschaltung

RED (rot) Zum (+)-Pol der Batterie

MONTAGE DES GERÄTES

Montieren Sie den Verstärker mit Hilfe von Schrauben wie in der Abbildung beschrieben.

Wichtige Hinweise

• Das Gerät heizt sich stark auf.
- Bitte lassen Sie deshalb bei der Montage genug Platz zur Belüftung um den Verstärker herum. Decken Sie den Verstärker während des Gebrauchs nicht ab.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
