W2-AC600 - Receptor Auna - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor de audio estéreo
Marca	Auna
Modelo	W2-AC600
Dimensiones (An x Pr x Al)	430 x 340 x 150 mm
Peso	8 kg
Alimentación	230 V CA, 50 Hz
Potencia de salida	2 x 150 W RMS (estéreo)
Impedancia de altavoces	4 - 16 ohmios
Respuesta en frecuencia	20 Hz - 20 kHz
Conectividad inalámbrica	Wi-Fi (AC600), Bluetooth 5.0
Entradas de audio	RCA (Línea), óptico Toslink, coaxial, USB-A
Salidas de audio	Altavoces (bornes), subwoofer, auriculares (jack 6.35 mm)
Funciones principales	Selección de entrada, sintonizador FM/AM, streaming en red, ecualizador, temporizador
Servicios de streaming	Spotify Connect, AirPlay, TuneIn, UPnP/DLNA
Mando a distancia incluido	Sí, con pilas
Pantalla	Pantalla LED retroiluminada
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos o líquidos.
Seguridad	Desconectar antes de limpiar. No exponer a la humedad o calor excesivo.
Piezas incluidas	Mando a distancia, antena FM/AM, cable de alimentación, manual de usuario
Reparabilidad	Confiar a un técnico cualificado. Piezas de repuesto disponibles bajo pedido.

Preguntas frecuentes - W2-AC600 Auna

¿Cómo conectar el receptor a mi red Wi-Fi?

Acceda al menú de configuración de red a través de la pantalla o la aplicación. Seleccione su red Wi-Fi e ingrese la contraseña. Asegúrese de que el receptor esté al alcance del enrutador.

¿Puedo transmitir música desde mi smartphone?

Sí, a través de Bluetooth o AirPlay (para dispositivos Apple). Active el Bluetooth en su teléfono y seleccione 'Auna W2-AC600' en la lista.

¿Cómo ajustar los altavoces para un sonido óptimo?

Utilice el ecualizador integrado para ajustar las frecuencias. Coloque los altavoces a igual distancia de la pared y asegúrese de que las conexiones estén bien apretadas.

¿Qué hacer si el receptor no se enciende?

Verifique el cable de alimentación y el enchufe. Asegúrese de que el interruptor de alimentación en la parte trasera esté en la posición ON. Si el problema persiste, contacte al soporte técnico.

¿Cómo usar el sintonizador FM/AM?

Presione el botón 'Tuner' para seleccionar la banda. Utilice los botones de búsqueda automática o manual para encontrar estaciones. Conecte la antena incluida para una mejor recepción.

El sonido es débil o distorsionado, ¿qué hacer?

Verifique el nivel de volumen y la impedancia de los altavoces (4-16 ohmios). Asegúrese de que ninguna fuente esté en modo silencio. Restablezca el ecualizador si se han aplicado ajustes excesivos.

¿Cómo actualizar el firmware del receptor?

Descargue el último firmware desde el sitio web de Auna. Cópielo en una unidad USB formateada en FAT32. Inserte la unidad en el puerto USB frontal y siga las instrucciones en pantalla.

¿Puedo conectar un subwoofer?

Sí, conecte el subwoofer activo a la salida 'Subwoofer' en la parte trasera del receptor. Ajuste el nivel y el crossover en el menú de altavoces.

¿Qué hacer si el mando a distancia no funciona?

Reemplace las pilas (AAA). Asegúrese de que ningún obstáculo bloquee el sensor IR en la parte frontal del receptor. Si el problema persiste, restablezca el mando a distancia quitando las pilas durante 30 segundos.

¿Cómo restablecer el receptor a los valores de fábrica?

Mantenga presionados los botones 'Power' y 'Source' simultáneamente durante 5 segundos hasta que aparezca 'Reset' en la pantalla. Confirme con el botón 'Enter'. Se borrarán todos los ajustes.

MANUAL DE USUARIO W2-AC600 Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 28

Características del aparato 29

Instrucciones de conexión 30

Conexión a la radio 32

Montaje del aparato 33

Indicaciones sobre la retirada del aparato 34

Fabricante e importador (RU) 34

DATOS TÉCNICOS

Potencia de salida 90 W x 6
Potencia de salida del amplificador	6000 W máx.
Sensibilidad de entrada	Agudos: 1-2 V impedancia 100 Ohm
	Bajos: 0,1-1 V Impedancia 10 kOhm
Relación señal/ruido Mejor que 95 dB
Impedancia del altavoz 4-16 Ohm
Frecuencia del subwoofer Ajustable 30 Hz-250 Hz
Alimentación CD 14,4 V
Dimensiones 360 x 245 x 52 mm
Accesorios Tornillos y fusible de repuesto

INDICACIONES DE SEGURIDAD

• Guarde estas instrucciones en un lugar seguro para poder consultarlas en cualquier momento.
• Utilice el aparato solo como se describe en las instrucciones. Cualquier otro uso puede provocar daños en el mismo o en la zona que lo rodea.
• La reconstrucción o modificación del aparato compromete la seguridad del mismo.
• Manipule el aparato con cuidado. El aparato puede dañarse mediante golpes, impactos o caídas, incluso desde poca altura.
• Mantenga el aparato lejos de la humedad y del calor extremo.
• No abra el aparato bajo ninguna circunstancia. La garantía queda anulada si terceras personas manipulan el aparato.
• Un montaje incorrecto puede provocar un mal funcionamiento o un fallo total.
• Proteja el aparato de la humedad y de la luz solar directa.
• No utilice nunca productos de limpieza, solamente un paño de microfibra seco.
• Nunca abra el aparato sin autorización y nunca realice reparaciones por su cuenta. Solamente personal cualificado debe llevar a cabo las reparaciones del aparato.

CARACTERÍSTICAS DEL APARATO

Audio

• Amplificador de coche de auna de color negro acrílico y azul con ledes de 6000 W
• Potencia de salida de 90 W x 6 canales (20Hz-20KHz, a 2 ohmios)
• Multimodo para el uso simultáneo de subwoofer y altavoces satélite
• Frecuencia de cruce del subwoofer ajustable (30-250 Hz)
• Dispositivo de salida de alta corriente
• Nivel de entrada RCA ajustable
• Aislamiento de entrada básico para suprimir el ruido de la línea

Suministro de energía

• PWM (señal modulada por ancho de pulso) ultraestable
• Suministro de energía (11-16 V)
• Protección térmica contra el sobrecalentamiento
• Activación a distancia

General

• Reducción del ruido
• Retraso en la conexión
• Protección contra cortocircuitos de los altavoces
• Conectores y entradas RCA dorados
• Fusible ATC en el aparato

INSTRUCCIONES DE CONEXIÓN

Conexión del cable de alimentación

• Al tratarse de un aparato de alta corriente, es muy importante la correcta conexión del cable de alimentación.
• Conecte el cable rojo al polo (+) de la batería utilizando el cable con el portafusibles.
• Conecte el cable negro firmemente a un tornillo o a otra parte de la carrocería del coche después de haber quitado la pintura en este punto. Esto es necesario para una correcta toma a tierra.
• Un cableado adecuado produce a un sonido claro.

2. Conexión del cable de encendido/apagado a distancia

• Conecte el cable naranja a un cable de alimentación conmutado de la radio del coche. Este controla el encendido y apagado del amplificador.
• Para ello, se puede utilizar el cable de la antena automática de la radio (si la hay).

3. Conexión de entrada del amplificador

• Este aparato se puede utilizar con todas las radios de coche que tengan salidas de alta potencia.
• Conexión básica separada de la radio del coche: conecte los cables de salida de los altavoces de la radio del coche a las entradas de alta potencia +/- derecha e izquierda.
• Conexión general de la radio del coche: conecte el cable negativo de salida de los altavoces de la radio del coche a los dos cables restantes +/- derecho e izquierdo.

4. Conexión AUX:

• Conecte el cable de entrada AUX al conector RCA como se describe: blanco a la salida RCA izquierda y rojo a la salida RCA derecha de la radio del coche.
• Antes de conectar la salida RCA de la radio del coche u otro equipo, asegúrese de que la impedancia y la sensibilidad coinciden con esta conexión AUX.

5. Control de sensibilidad de entrada

- Ajuste la sensibilidad de entrada para que coincida con la señal de salida de la radio del coche.

6. Conexión de los altavoces (estéreo y mono)

- Conecte los altavoces como se muestra en la ilustración.

Notas importantes

• El amplificador requiere 20 A en potencia máxima. Si el amplificador se utiliza con el motor apagado, la batería puede descargarse. Encienda siempre el motor antes de utilizar el amplificador.
• Utilice únicamente cables de alimentación con una sección transversal adecuada (mayor de 3 mm ^2 ).
• Este aparato es adecuado para altavoces con una impedancia de 2-16 ohmios. Los altavoces deben tener suficiente capacidad para absorber la potencia del aparato.

CONEXIÓN A LA RADIO

BLACK (negro) Al polo (-) de la batería o a otro punto de tierra

ORANGE (naranja) Activación a distancia

RED (rojo) Al polo (+) de la batería

MONTAJE DEL APARATO

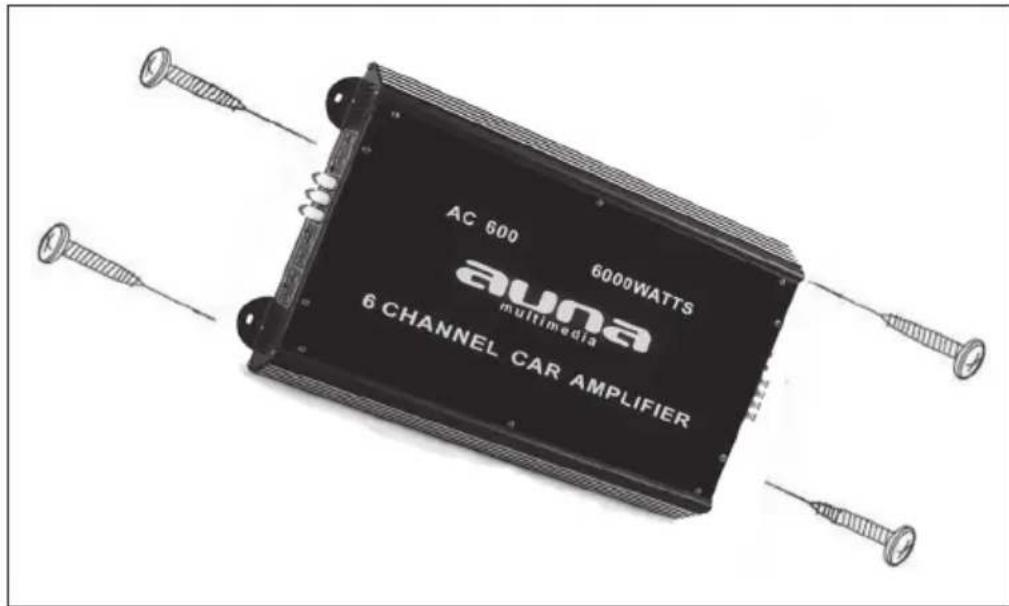

Monte el amplificador con los tornillos como se describe en la ilustración.

Notas importantes

• El aparato se calienta mucho.
• Por lo tanto, deje suficiente espacio para la ventilación alrededor del amplificador cuando lo monte. No cubra el amplificador durante su uso.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (RU)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para el Reino Unido:
