MANUAL DE USUARIO Drive Auna

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Instrucciones de seguridad 42

Datos técnicos 43

Amplificador adecuado 46

Accesorios 49

Montaje del pie 51

Montaje de la tapa del altavoz 57

Indicaciones sobre la retirada del aparato 58

Fabricante e importador (RU) 58

INSTRUCCIONES DE SEGURIDAD

Indicaciones generales

• Rayos- Si no va a utilizar la unidad durante un período prolongado de tiempo, o si hay rayos, desenchufe la unidad de la toma de corriente y desconecte el conector de la antena. Esto evitará que el producto resulte dañado por los rayos y las subidas de tensión.
• Sobrecarga - No sobrecargue las tomas de corriente, cables alargadores o tomas de corriente integradas para evitar el riesgo de un incendio o una descarga eléctrica.
• Objetos extraños y entrada de líquido - No introduzca objetos de ningún tipo en las ranuras del aparato, ya que podría tocar elementos con voltajes peligrosos o piezas salientes que podrían causar un incendio o una descarga eléctrica. No derrame líquido de ningún tipo sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparato usted mismo, ya que si abre o retira las cubiertas, podría provocar una tensión peligrosa u otro riesgo. Contacte con un servicio técnico para su reparación.
• Daños que requieren una reparación - Desconecte el enchufe de la toma de corriente y póngase en contacto con un servicio técnico cualificado si:

a) El cable de alimentación o el enchufe está dañado.
b) Se ha derramado líquido o se ha caído un objeto en el interior del aparato.
c) El aparato ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el aparato o está dañado.
e) El rendimiento del aparato ha disminuido considerablemente.

- Piezas de repuesto - Cuando se necesiten piezas de repuesto, asegúrese de que el taller que las sustituya utilice únicamente piezas de repuesto aprobadas por el fabricante o que tengan las mismas características que la pieza original. Las sustituciones no autorizadas pueden provocar incendios, descargas eléctricas u otros peligros.

- Calor - No lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros productos (incluyendo amplificadores).

Nota: los niños a partir de 8 años y las personas con discapacidades mentales, sensoriales o físicas no deben utilizar este aparato a menos que una persona responsable de su seguridad les haya dado a conocer el funcionamiento y las precauciones de seguridad y comprendan los peligros que conlleva.

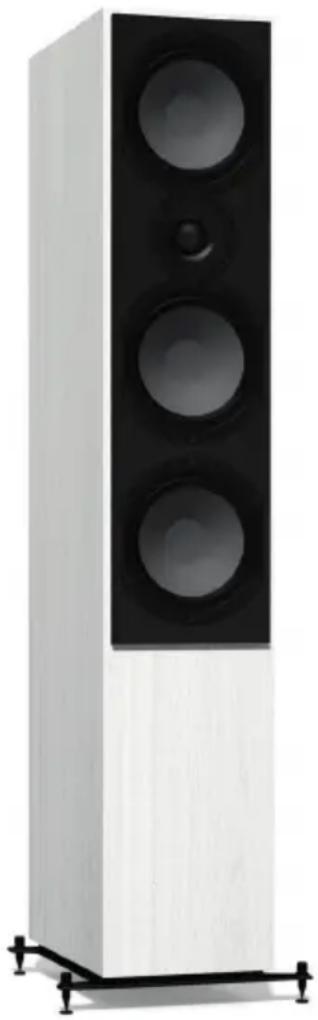

Altavoz de suelo Reference 801

El Reference 801 es un potente altavoz de suelo de tres vías con dos woofers, un altavoz de medios y un tweeter con control de sonido integrado y es perfecto para sistemas de alta fidelidad y cine en casa en habitaciones de hasta 50-60 m². Se recomienda la instalación independiente con una distancia de al menos 70 cm de todas las paredes. Para disfrutar de toda la dinámica de estos altavoces, recomendamos un amplificador integrado potente y de alta calidad, especialmente para el Reference 801, según la recomendación de potencia que figura al final de este manual.

Potencia de salida 150 W / 300 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	21,0 x 32,5 x 107,0 cm
Peso 21,3 kg

Altavoz de estantería Reference 802

El altavoz de estantería Reference 802 puede sonorizar salas de hasta 25-30 m² en todo el espectro de frecuencias. Para salas más grandes y volúmenes de escucha elevados, recomendamos el uso de un subwoofer. Coloque el altavoz sobre un soporte, una mesa robusta o una estantería, dejando unos 30 cm de espacio en todos los lados para evitar una respuesta de graves excesiva e imprecisa. Tenga en cuenta también la recomendación de potencia para los amplificadores en la última página de este manual. Si utiliza el Reference 802 como altavoz trasero, 30 vatios por canal a 4 ohmios ya son suficientes.

Potencia de salida 80 W / 120 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	21,0x 30,8 x 33,1 cm
Peso 2 x 7,4 kg

El Reference 803 es un altavoz central para sistemas de cine en casa y para disfrutar de la música multicanal. Ofrece una reproducción del habla especialmente clara y llena de matices y un sonido sorprendentemente pleno, por lo que también puede utilizarse como altavoz mono universal. Coloca el altavoz en una estantería debajo o delante del televisor o cuélgalo en la pared con tornillos y tacos sólidos.

Potencia de salida 120 W / 200 W
Resistencia 4 Ω
Dimensiones sin pies (ancho x fondo x alto)	50,6 x 18,0 x 21,0 cm
Peso 8,7 kg

AMPLIFICADOR ADECUADO

Los altavoces de la serie Reference son los típicos altavoces de 4 Ohm que armonizan con cualquier amplificador de alta fidelidad sin dañarlo. Recomendamos un amplificador con una potencia de salida de acuerdo con la tabla siguiente; en caso de duda, el valor también puede superarse ligeramente. Tenga en cuenta que, al escuchar a volúmenes elevados, es más probable que se dañe un altavoz con un amplificador de potencia demasiado baja que con un aparato que "tenga demasiada potencia". Los altavoces de referencia pueden reproducir música más fuerte que muchos otros altavoces de alta fidelidad. Si sigue oyendo distorsión, reduzca ligeramente el volumen.

Modelo Potencia de salida del	ampli cador
Altavoz de pie 801 100-300 W
Altavoz de estantería 802 100-150 W
Altavoz central 803 100-200 W

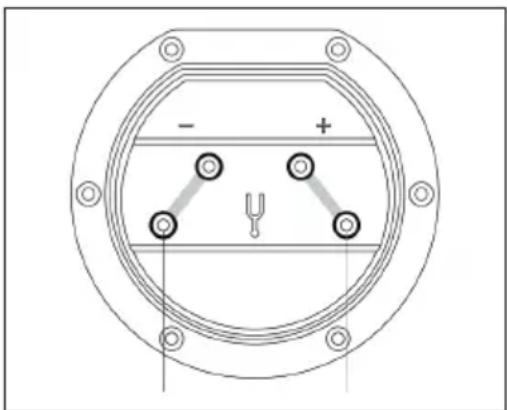

Referencia de conexión 801

Le recomendamos que utilice cables de altavoz con un diámetro de al menos 2,5 mm ^2 para sus altavoces de pie Reference 801. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso. Para una conexión convencional sin bicableado, conecte los pares de conexión superior e inferior con los puentes suministrados, tal como se muestra en la ilustración.

A continuación, conecta un extremo del cable del altavoz a los dos terminales inferiores del mismo. Ahora, cuando conecte el otro extremo al amplificador, asegúrese de conectar el terminal PLUS (normalmente ROJO) del amplificador al terminal PLUS del panel de conexión - y el MINUS (normalmente NEGRO) al MINUS.

Las conexiones incorrectas en los altavoces individuales no dañarán el amplificador o los altavoces, pero el sonido aparecerá "difuso" y pobre en bajos. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.

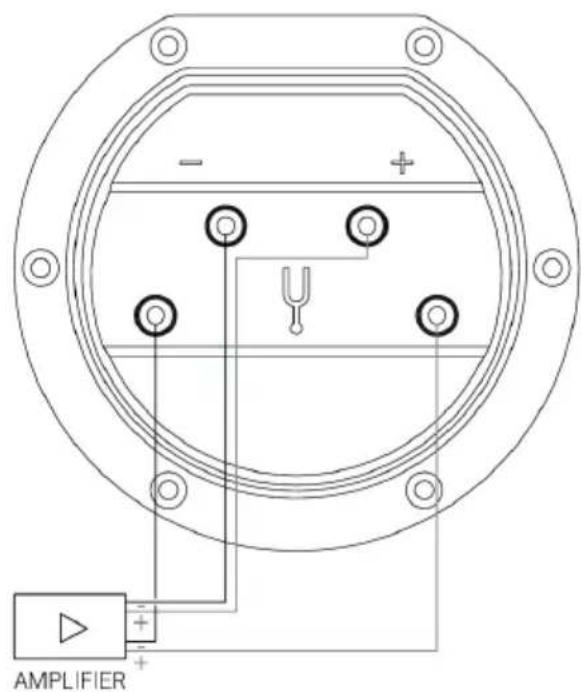

Referencia 801 - Bicableado (doble cableado)

Los cables de altavoz separados para la gama de agudos/medios y la gama de graves pueden mejorar aún más el sonido del Reference 801. Si su amplificador tiene 2 pares de conectores PLUS y MINUS por canal estéreo que pueden funcionar simultáneamente, conecte su Reference 801 como se muestra en la ilustración.

- + AMPLIFIER +

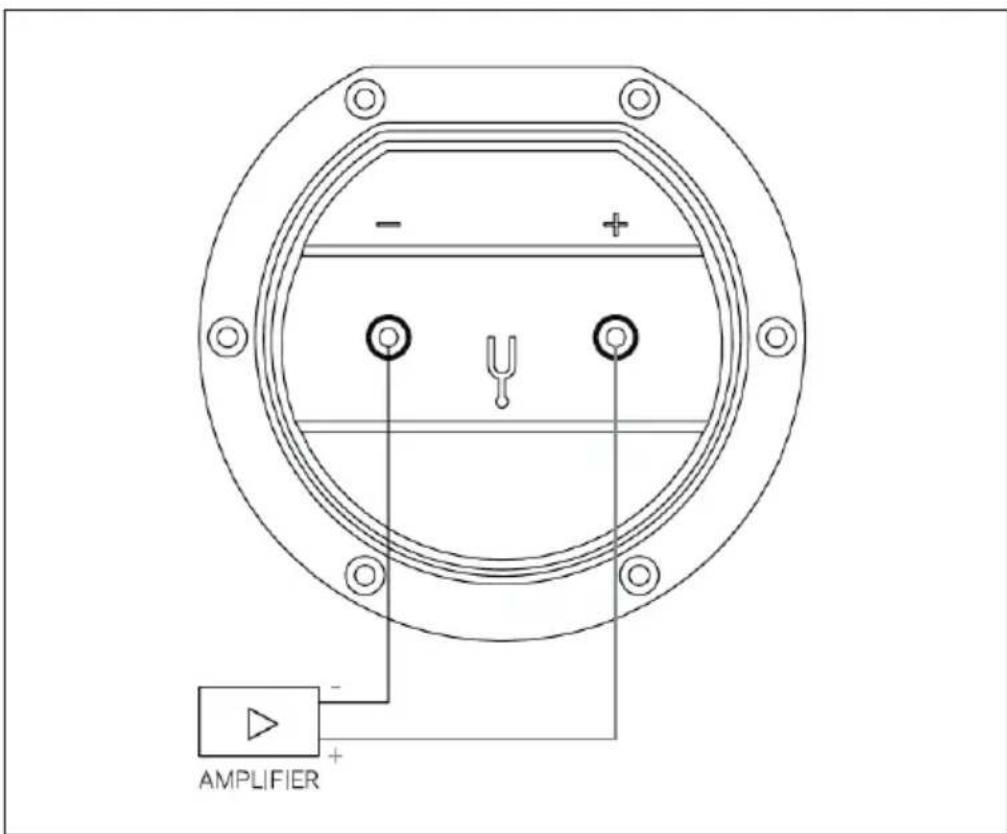

Referencia de conexión 802 & 803

Recomendamos utilizar cables de altavoz con un diámetro de al menos 1,5 mm ^2 para el altavoz de estantería Reference 802 o el altavoz central Reference 803. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso.

- + AMPLIFIER - +

En primer lugar, conecta un extremo del cable a los dos terminales del altavoz. Ahora, conecte el otro extremo al amplificador, asegúrese por favor, de conectar el terminal PLUS (normalmente ROJO) del amplificador al terminal PLUS del panel de conexión - el MINUS (normalmente NEGRO) con el MINUS.

Las conexiones incorrectas en los altavoces individuales no dañarán el amplificador o los altavoces, pero el sonido parecerá "difuso" y al mismo tiempo pobre en graves. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.

ACCESORIOS

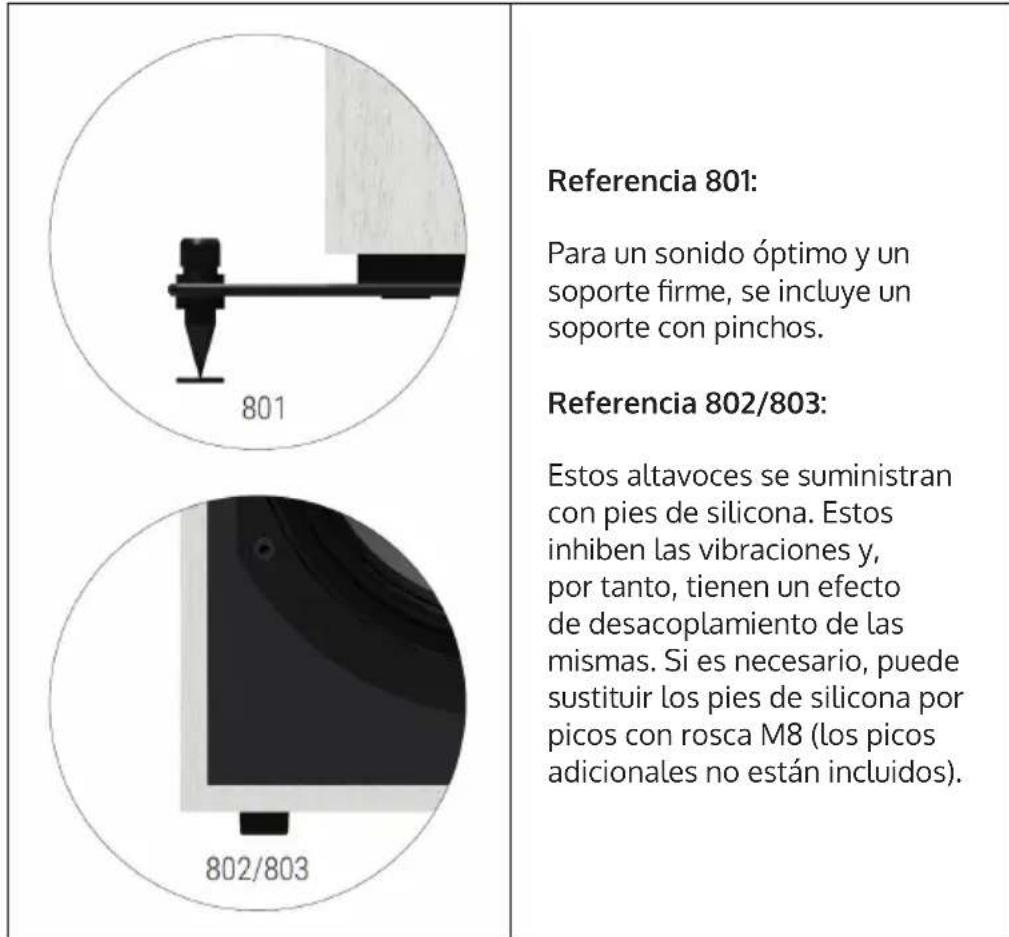

Patas

Referencia 801: Para un sonido óptimo y un soporte firme, se incluye un soporte con pinchos. Referencia 802/803: Estos altavoces se suministran con pies de silicona. Estos inhiben las vibraciones y, por tanto, tienen un efecto de desacoplamiento de las mismas. Si es necesario, puede sustituir los pies de silicona por picos con rosca M8 (los picos adicionales no están incluidos).

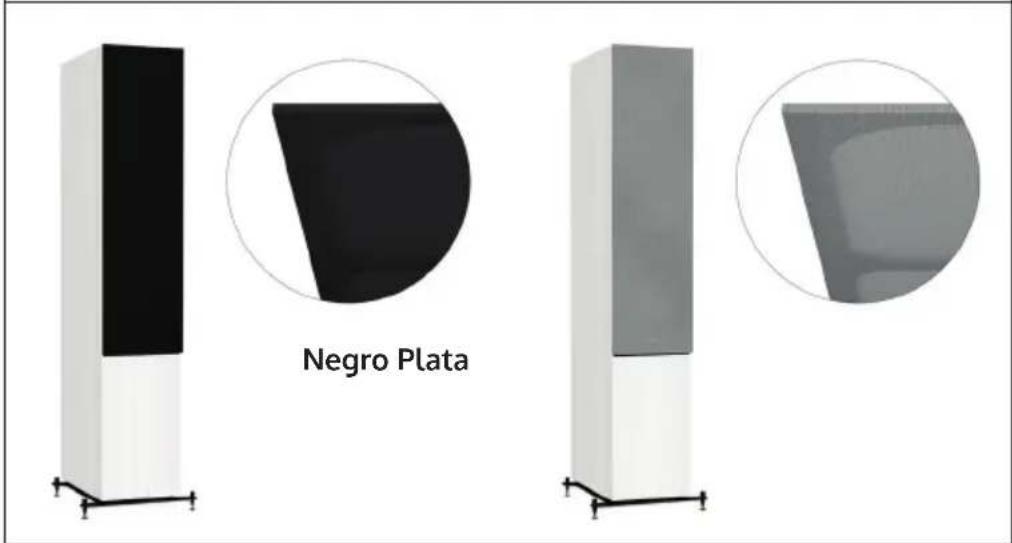

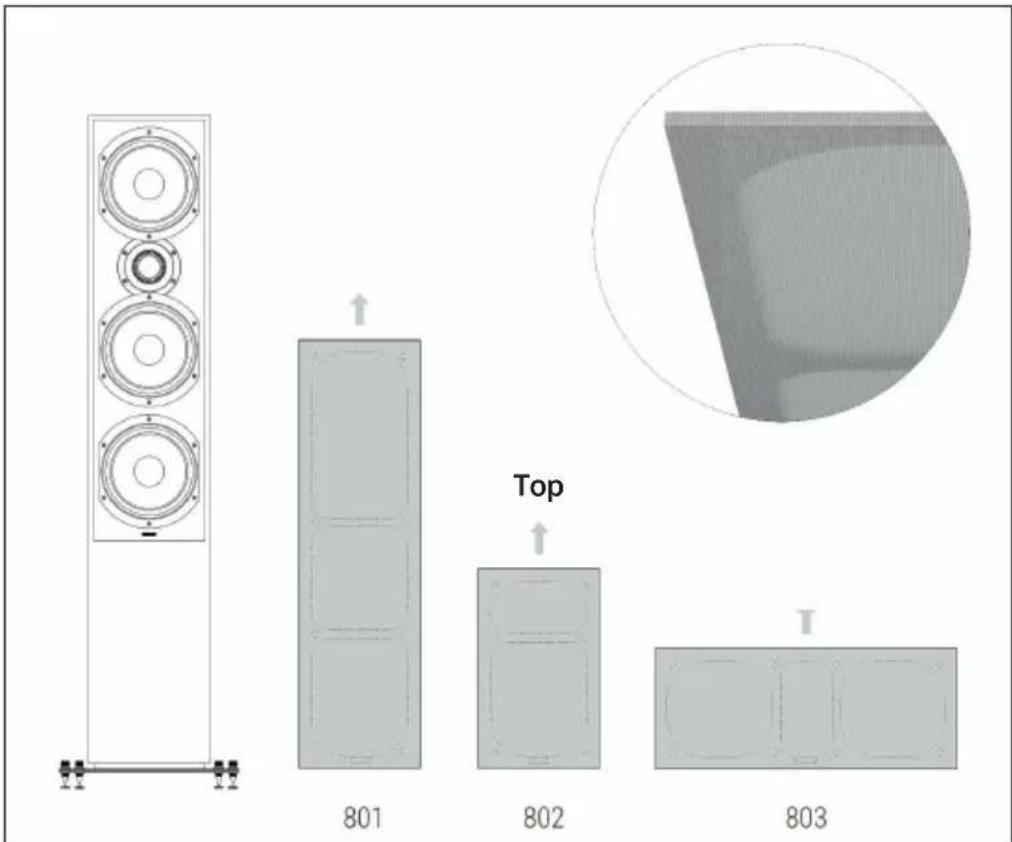

Cubiertas de altavoces

Al comprar los altavoces Reference, recibirá cubiertas con un sistema de montaje magnético en el color que elija. Si es necesario, se pueden fijar fácilmente.

Top 801 802 803

Negro Plata

MONTAJE DEL PIE

Fijación del pie Referencia 801

	Tuerca de mandril	A continuación se muestra una forma de montar el soporte de forma segura.Tenga en cuenta la secuencia y los consejos respectivos para los pasos de montaje.Se necesitan al menos DOS PERSONAS para un montaje seguro.Precaución: ¡Peligro de lesiones y daños!Las púas son muy afiladas, puedes herirte o dañar el suelo.
	Placa de goma con película protectora
	Arandela
	Mandril
	Placa base

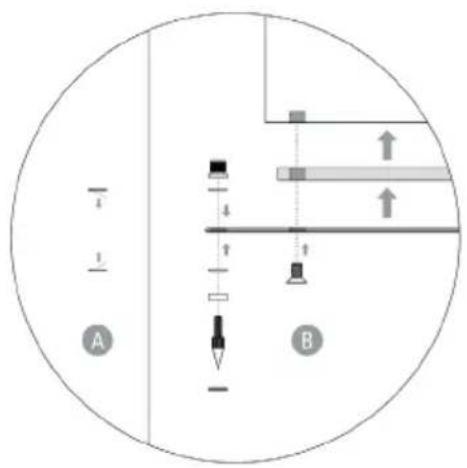

Retire la película protectora de las placas de goma (A) y monte los pies como se indica (B).

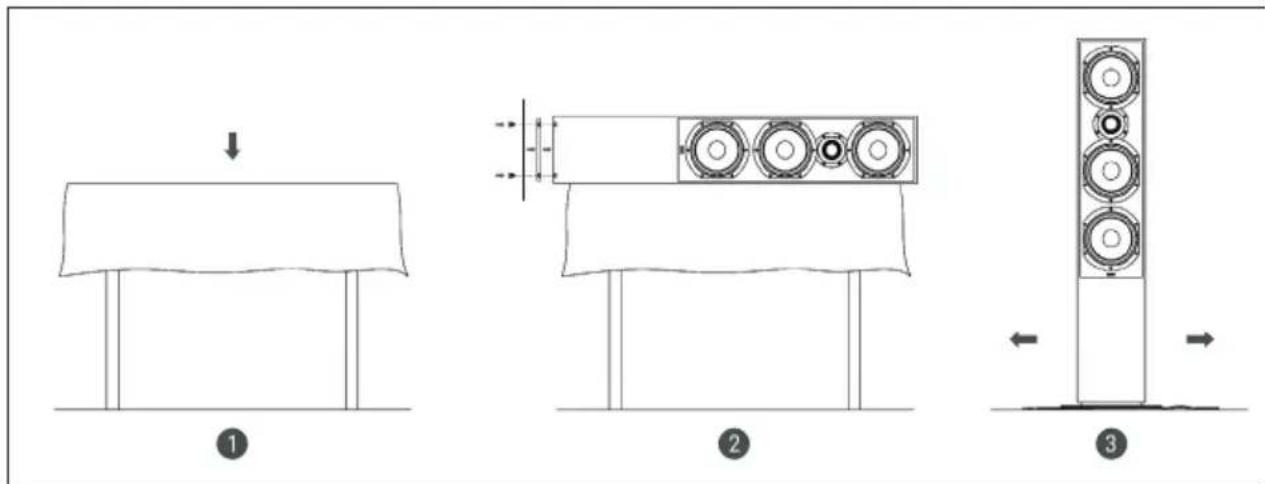

1	Antes de montar el Reference 801, coloque una base adecuada sobre una mesa para protegerlo y coloque el altavoz de dos en dos.
2	Por favor, coloque las placas base de metal y de madera una encima de la otra con los agujeros como se muestra a la izquierda (B) y luego atornille ambas placas a la carcasa. Utilice para ello la llave Allen adjunta.
3	Después de montar la placa base, coloque el altavoz en la posición correcta en la habitación, en el techo. Todavía puede empujar fácilmente el Reference 801 a su posición final.

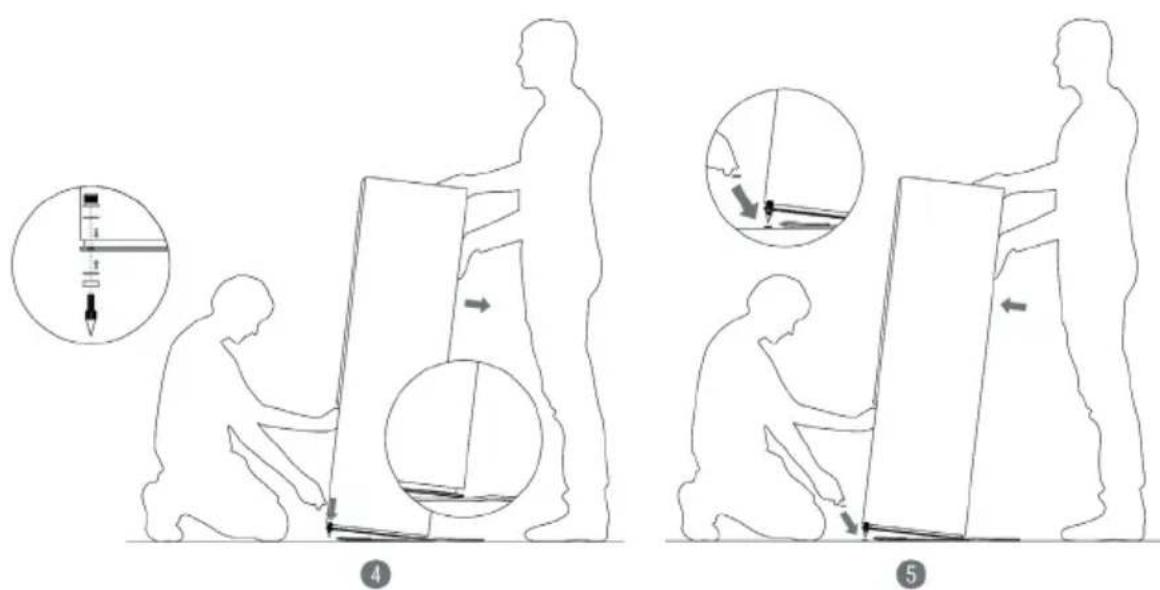

4	Incline el altavoz ligeramente hacia uno de los bordes (borde delantero/borde trasero). Montar las espigas según la ilustración
5	A continuación, coloque el altavoz con los dos picos montados en las dos placas de protección de los picos en el suelo (empuje la base un poco hacia atrás).

6	Repita los pasos 4 y 5 para las espigas restantes. Ajustando los picos, se puede compensar cualquier desnivel del terreno.

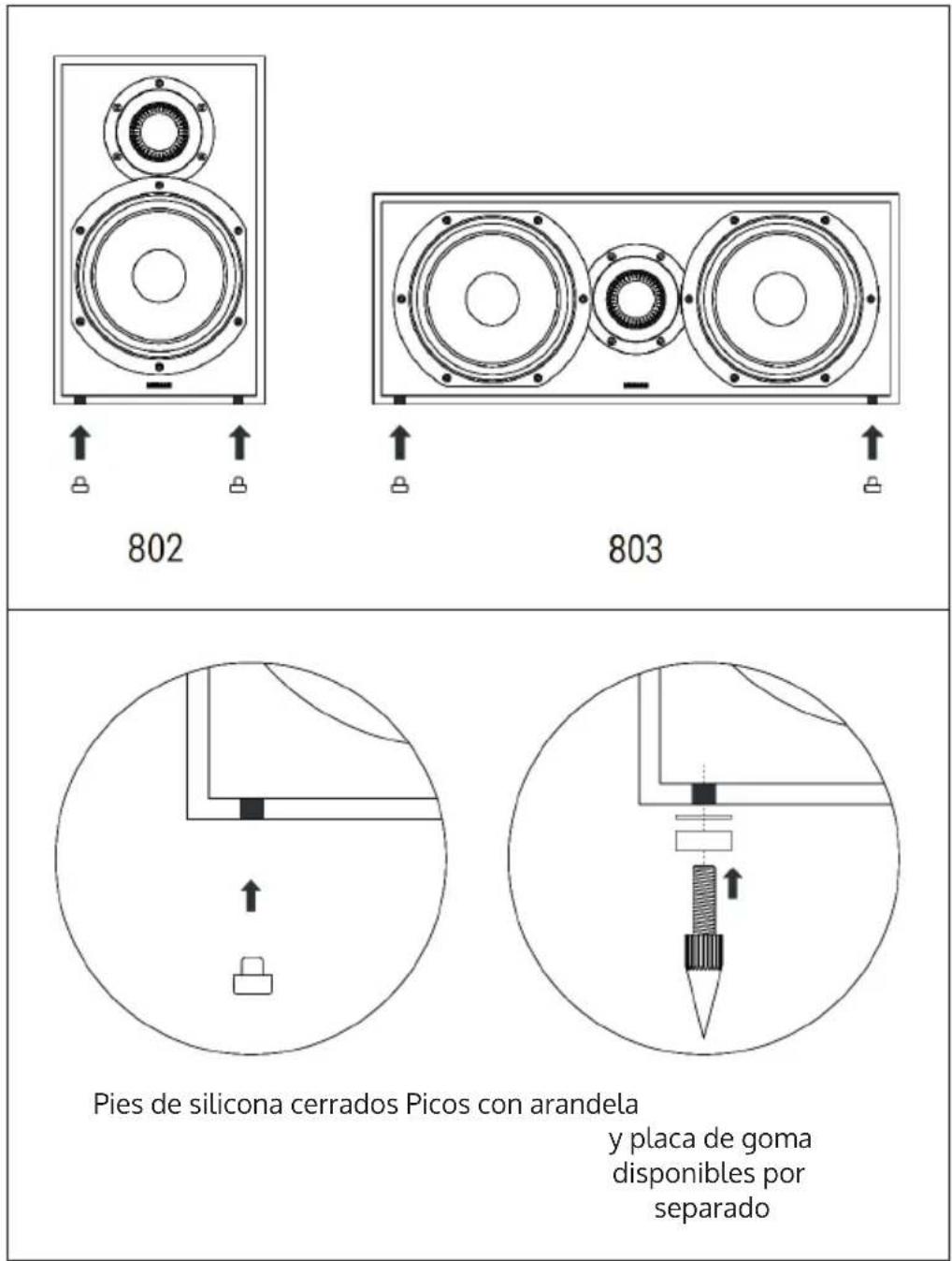

Fijación del pie Referencia 802 & 803

Por favor, monte los pies de silicona adjuntos atornillándolos ligeramente en el inserto M8. Los pies de silicona también pueden sustituirse por pinchos disponibles por separado si es necesario.

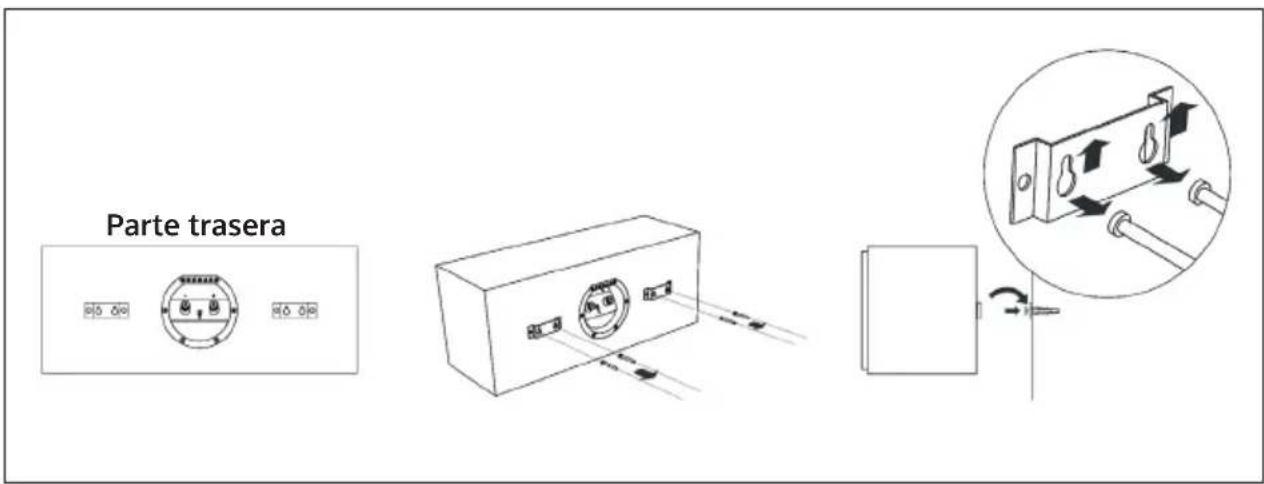

Fijación a la pared Referencia 803

También puede montar el altavoz Reference Center 803 en la pared con tornillos y tacos sólidos. Siga la siguiente ilustración. Cuelgue el Centro de Referencia 803 en la pared.

Parte trasera

MONTAJE DE LA TAPA DEL ALTAVOZ

1 Las placas de goma cerradas sirven para proteger el deflector.
2	El sistema de montaje magnético debería facilitar la instalación. Si las tapas están bien colocadas (arriba/abajo), "encajan" en su sitio. Compruebe que las tapas están bien asentadas en la carcasa.

Cubierta de la vista trasera con placa de goma

Cubierta de la vista trasera

Cubierta de la vista trasera

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (RU)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
