MANUALE UTENTE Drive Auna

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 78

Dati tecnici 79

Amplificatore adatto 82

Accessori 85

Montaggio della copertura dell'altoparlante 93

Avviso di smaltimento 94

Produttore e importatore (UK) 94

AVVERTENZE DI SICUREZZA

Avvertenze generiche

• Colpo di fulmine - Se non si usa più il dispositivo o se ci sono temporali, staccare la spina dalla presa elettrica e scollegare il dispositivo dall'antenna. In questo modo si evitano danni al prodotto dovuti a colpi di fulmine e sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunghe o prese elettriche integrate, altrimenti possono risultare incendi o scosse elettriche.
• Penetrazione di corpi estranei e liquidi - Non inserire oggetti di alcun tipo nelle aperture del dispositivo, in quanto potrebbero entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcuni componenti, con il conseguente rischio di incendi o scosse elettriche. Non versare mai liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di realizzare autonomamente opere di manutenzione sul dispositivo, in quanto l'apertura o la rimozione della copertura possono esporre a tensioni pericolose o altri rischi. Lasciare che tutte le opere di manutenzione siano realizzate da personale di assistenza qualificato.
• Danni che richiedono l'intervento del servizio di assistenza - Staccare la spina dalla presa elettrica e rivolgersi a un'azienda tecnica qualificata nelle seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati versati liquidi o sono caduti oggetti sul dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presenta prestazioni sensibilmente ridotte.

- Pezzi di ricambio - Se sono necessari pezzi di ricambio, assicurarsi che l'azienda tecnica responsabile della sostituzione utilizzi solo pezzi di ricambio autorizzati dal produttore o che presentano le stesse caratteristiche dei componenti originali. Una sostituzione non autorizzata può causare incendi, scosse elettriche o altri pericoli.

- Calore - Non posizionare il dispositivo vicino a fonti di calore, come termosifoni, batterie di riscaldamento, forni e altri prodotti (inclusi amplificatori).

Nota: i bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti sulle modalità d'uso e sulle procedure di sicurezza da una persona responsabile della loro supervisione e comprendono i rischi associati.

Reference 801 - Diffusore da pavimento

Il modello Reference 801 è un potente diffusore da pavimento a tre vie con due woofer, un midrange e un tweeter con controllo del suono integrato ed è perfetto per impianti HiFi e home cinema in locali fino a 50-60 m². Raccomandiamo un'installazione indipendente, a una distanza di almeno 70 cm da tutte le pareti. Per sfruttare al massimo la dinamica di questo diffusore, in particolare per il modello Reference 801, raccomandiamo un amplificatore integrato ad alte prestazioni e di alta qualità, in accordo con la potenza consigliata alla fine di questo manuale.

Potenza di uscita RMS 150 W/300 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	21,0 x 32,5 x 107,0 cm
Peso 21,3 kg

Il diffusore da scaffale Reference 802 porta l'intero spettro di frequenze in locali fino a 25-30 m². Per locali più grandi e volumi di ascolto elevati, raccomandiamo l'uso di un subwoofer. Posizionare il diffusore su un supporto, un tavolo stabile o uno scaffale, lasciando circa 30 cm di spazio su tutti i lati per evitare una risposta dei bassi eccessiva e imprecisa. Si prega di tenere presente anche la raccomandazione di potenza per gli amplificatori nell'ultima pagina di questo manuale. Se il modello Reference 802 viene utilizzato come diffusore posteriore, sono sufficienti 30 watt per canale a 4 ohm.

Potenza di uscita RMS 80 W/120 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	21,0 x 30,8 x 33,1 cm
Peso 2 x 7,4 kg

Il modello Reference 803 è un diffusore centrale per impianti home cinema e per l'ascolto di musica multicanale. Offre una riproduzione del parlato particolarmente chiara e ricca di sfumature, un sound sorprendentemente pieno e può quindi essere utilizzato anche come diffusore mono universale. Posizionare l'altoparlante su una mensola sotto o davanti al televisore o fissarlo al muro con viti e tasselli resistenti.

Potenza di uscita RMS 120 W/200 W
Resistenza 4 Ω
Dimensioni senza piedi d'appoggio (L x P x A)	50,6 x 18,0 x 21,0 cm
Peso 8,7 kg

AMPLIFICATORE ADATTO

I diffusori della serie Reference sono tipici altoparlanti da 4 Ohm che si armonizzano con qualsiasi amplificatore HiFi senza danneggiarlo. Raccomandiamo un amplificatore con una potenza d'uscita in accordo con la tabella seguente; in caso di dubbio, il valore può anche essere leggermente superato. Attenzione: il danneggiamento di un diffusore in caso di ascolto ad alto volume è più probabile con un amplificatore di potenza troppo bassa che con un dispositivo che "ha troppa potenza". I diffusori Reference sono effettivamente in grado di riprodurre la musica a volume più elevato di altri altoparlanti HiFi. Se si sente ancora distorsione, ridurre leggermente il volume.

Modello Potenza di uscita	dell'amplificatore
801 - Diffusore da pavimento 100-300 W
802 - Diffusore da scaffale 100-150 W
803 - Diffusore centrale 100-200 W

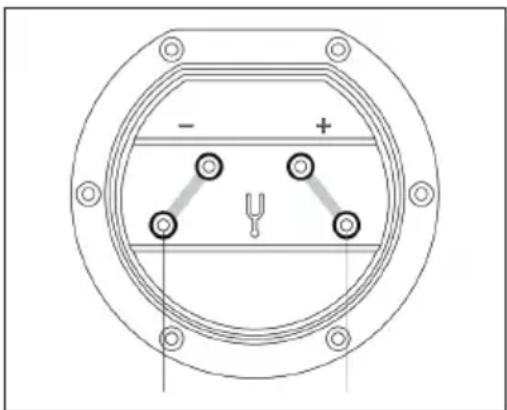

Connessione Reference 801

Per il diffusore da pavimento Reference 801, consigliamo l'uso di cavi per altoparlanti con un diametro di almeno 2,5 mm². Più corto è il cavo, migliore è il sound. In ogni caso, sono adatti anche cavi fino a circa 5 m di lunghezza. Per un collegamento convenzionale senza bi-wiring, si prega di connettere le coppie di collegamento superiore e inferiore con i ponti forniti come mostrato in immagine.

Collegare poi un'estremità del cavo ai due terminali inferiori dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlanti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima cosa tutti i collegamenti!

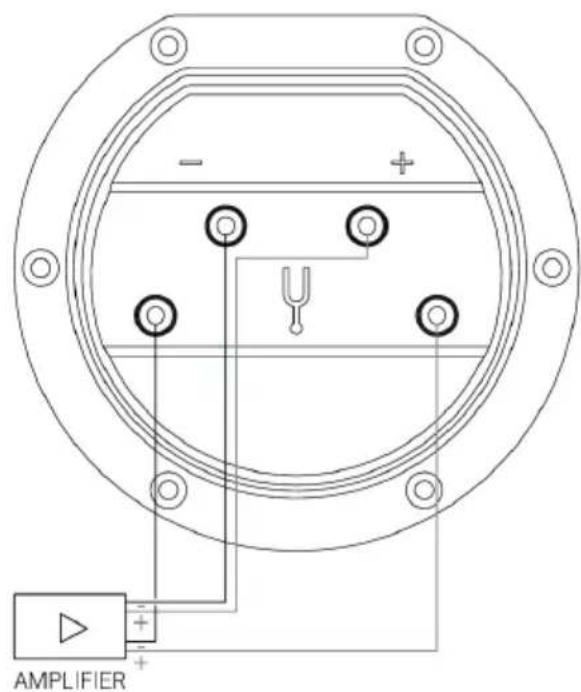

Reference 801 - Bi-wiring (doppio cablaggio)

Cavi per altoparlanti separati per la gamma medio-alta e la gamma bassa possono migliorare ulteriormente il sound di Reference 801. Se l'amplificatore in uso ha 2 coppie di connettori POSITIVO e NEGATIVO per canale stereo che possono essere utilizzati simultaneamente, collegare Reference 801 come mostrato in immagine.

- + AMPLIFIER +

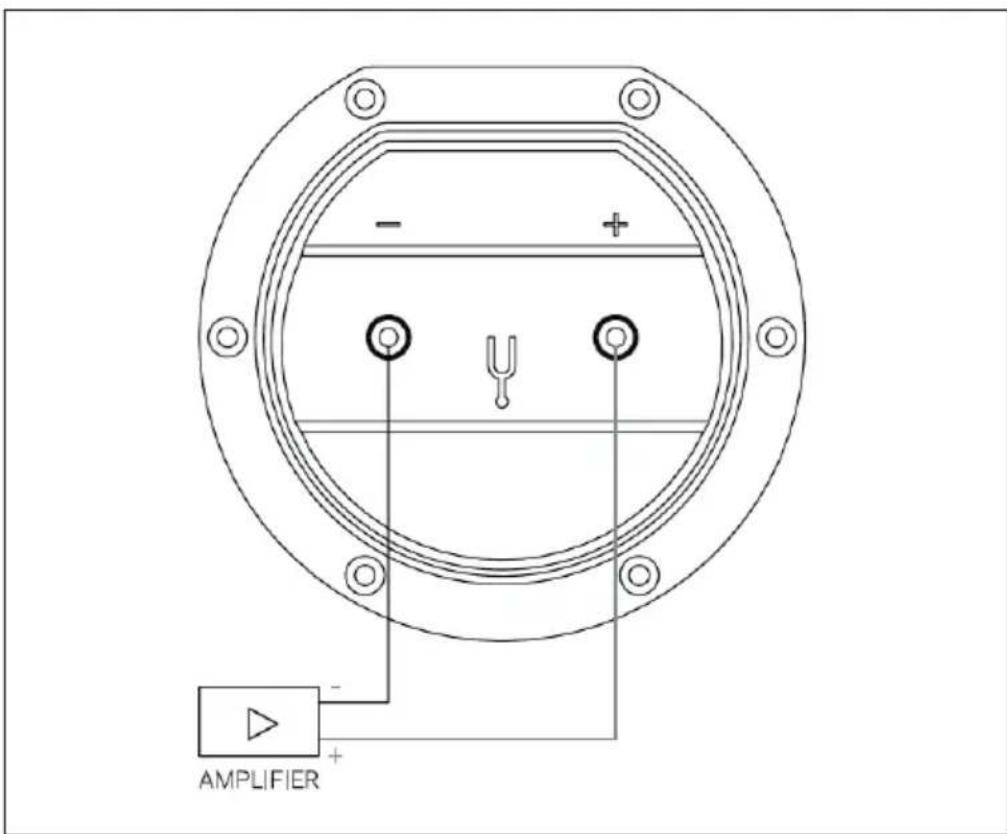

Connessione Reference 802 & 803

Per il diffusore da scaffale 802 e per il diffusore centrale Reference 803, si consiglia l'uso di cavi per altoparlanti che abbiano un diametro di almeno 1,5 mm². Più corto è il cavo, migliore è il sound. In ogni caso, sono adatti anche cavi fino a circa 5 m di lunghezza.

- + AMPLIFIER - +

Collegare per prima cosa un'estremità del cavo ai due terminali dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlanti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima cosa tutti i collegamenti!

ACCESSORI

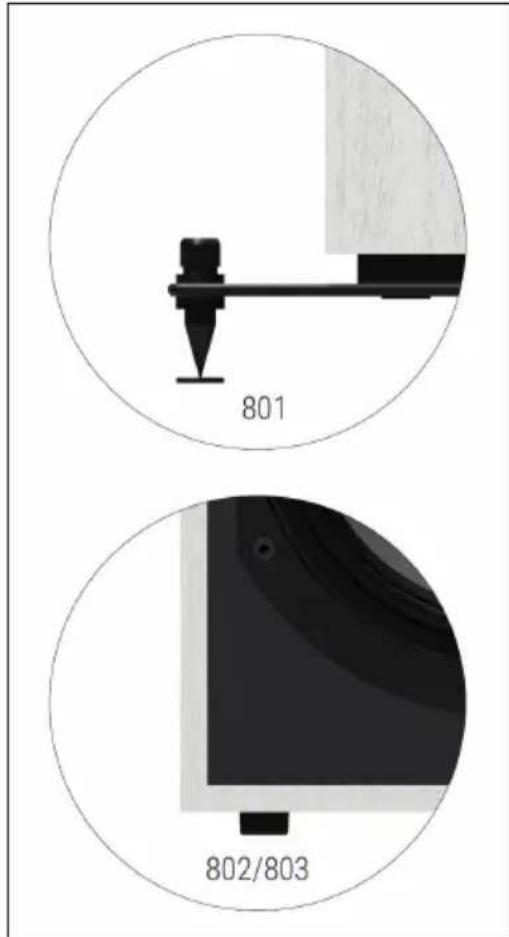

Piedi d'appoggio

801 802/803

Reference 801:

Per un sound ottimale e un posizionamento stabile, è incluso un piede d'appoggio con spike.

Reference 802/803:

Questi diffusori sono forniti con piedi d'appoggio in silicone. Questi riducono le vibrazioni e hanno quindi un effetto di disaccoppiamento delle oscillazioni. Se necessario, è possibile sostituire i piedi d'appoggio in silicone con spike dotati di filettatura M8 (gli spike aggiuntivi non sono inclusi).

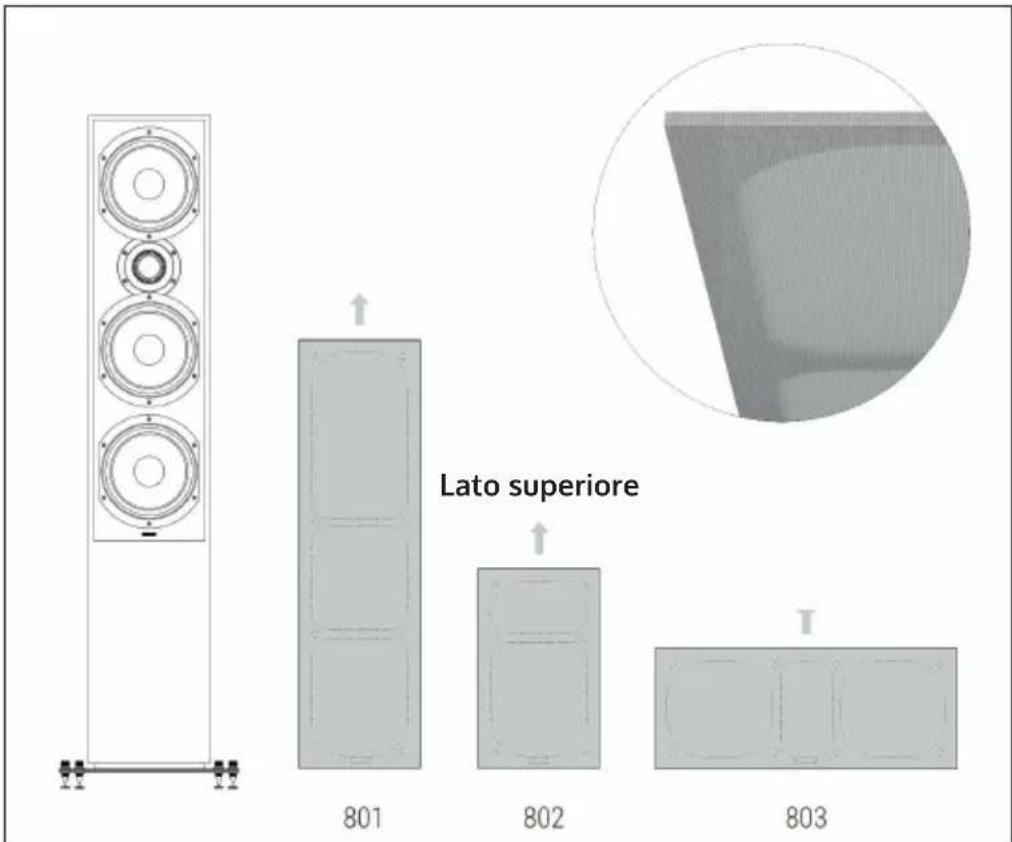

Coperture per diffusori

Quando si acquistano i diffusori Reference, si ricevono anche delle coperture di un colore a scelta con un sistema di montaggio magnetico. Se necessario, possono essere installate con facilità.

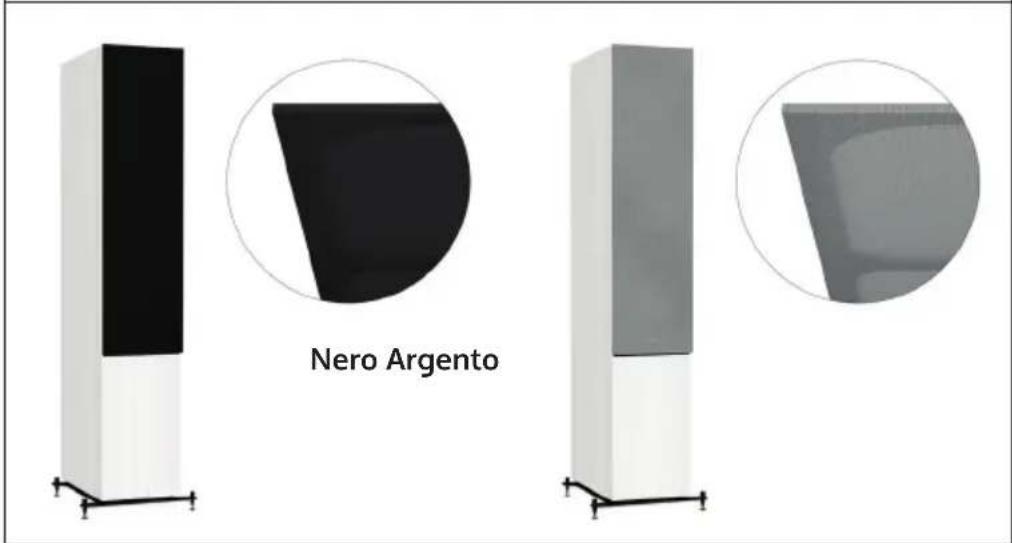

Lato superiore 801 802 803

Nero Argento

MONTAGGIO DEL PIEDE D'APPOGGIO

Reference 801 - Montare il piede d'appoggio

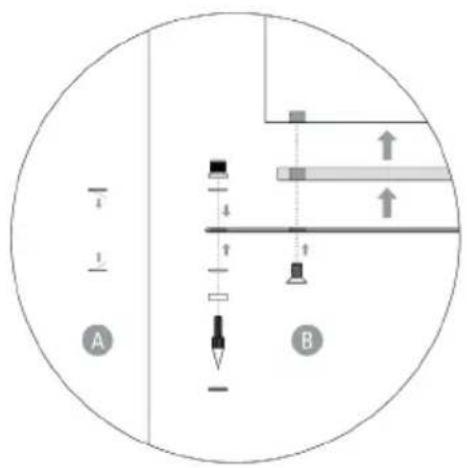

	Dado dello spike	Di seguito viene mostrata un'opzione per montare in modo sicuro il piede d'appoggio.Si prega di rispettare la sequenza e i consigli per le fasi di montaggio.Sono necessarie almeno DUE PERSONE per un montaggio sicuro.Attenzione: pericolo di lesioni e danni!Gli spike sono molto appuntiti e possono causare lesioni o danneggiare il pavimento.
	Piastra di gomma con pellicola protettiva
	Rondella
[G&WZ]	Spike
	Piastra di base

Rimuovere la pellicola protettiva dalle piastre di gomma

(A) e montare i piedi d'appoggio come indicato (B).

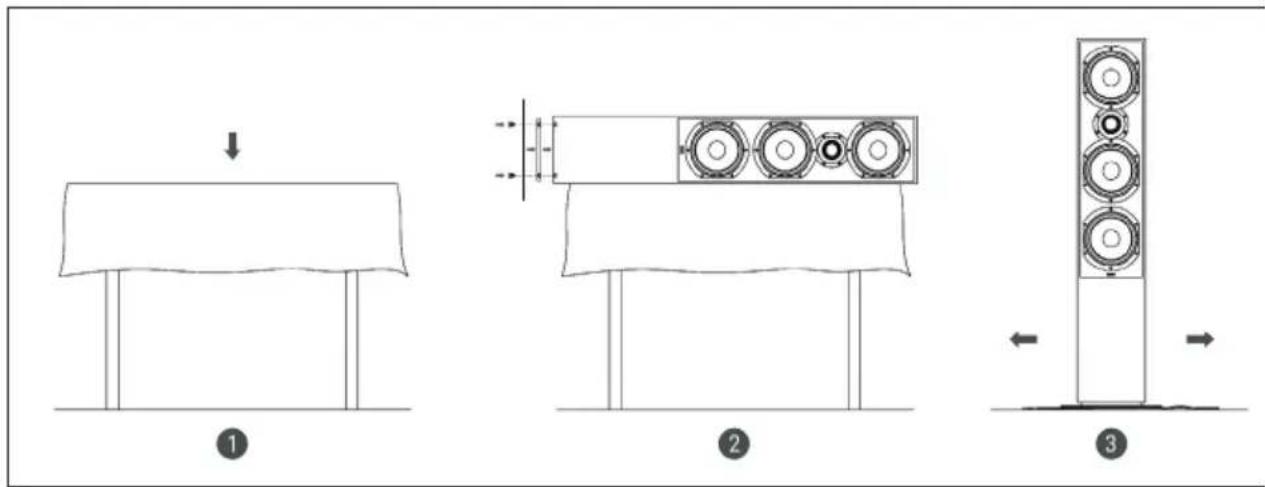

1	Prima del montaggio di Reference 801, si prega di posizionare un fondo adatto per proteggere il tavolo e di mettere il diffusore in due su un lato.
2	Posizionare le piastre di base in metallo e legno una sull'altra con i fori in corrispondenza come mostrato a sinistra (B) e poi avvitare entrambe le piastre all'alloggiamento. A tal fine, usare la chiave a brugola in dotazione.
3	Dopo aver montato la piastra di base, mettere il diffusore nella posizione corretta all'interno del locale su una coperta. È possibile spingere ancora leggermente il diffusore Reference 801 nella sua posizione finale.

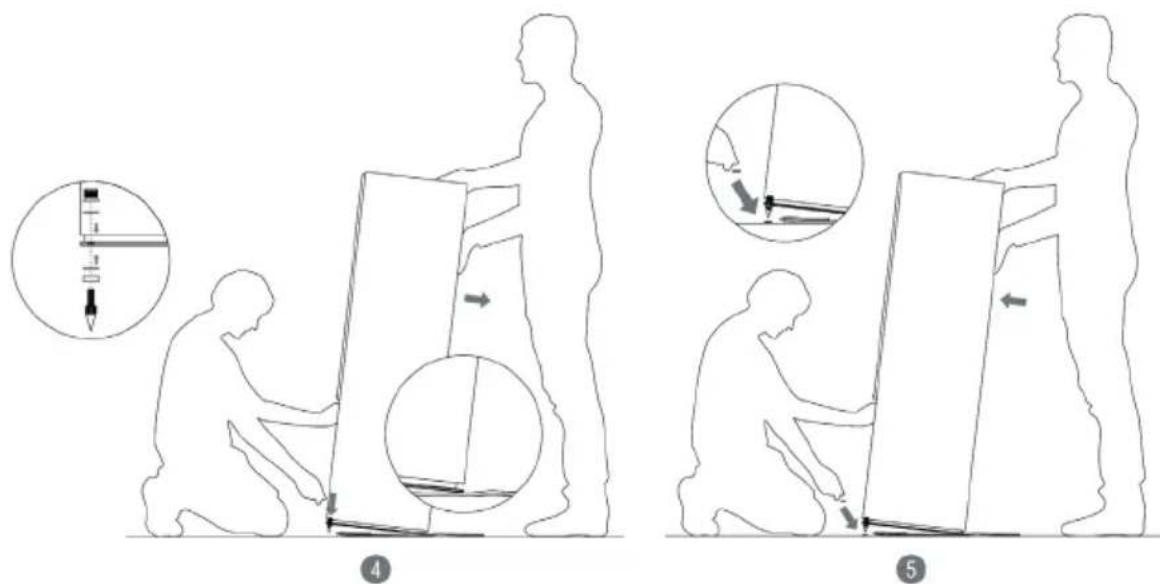

4	Inclinare leggermente il diffusore verso uno dei bordi (bordo anteriore/posteriore). Montare gli spike come mostrato in immagine.
5	Posizionare poi l'altoparlante con i due spike montati sulle due piastre di protezione apposite sul pavimento (spingere un po' indietro il fondo posizionato precedentemente).

6	Ripetere i passaggi 4 e 5 per gli spike rimanenti. Regolando gli spike, è possibile compensare qualsiasi irregolarità del pavimento.

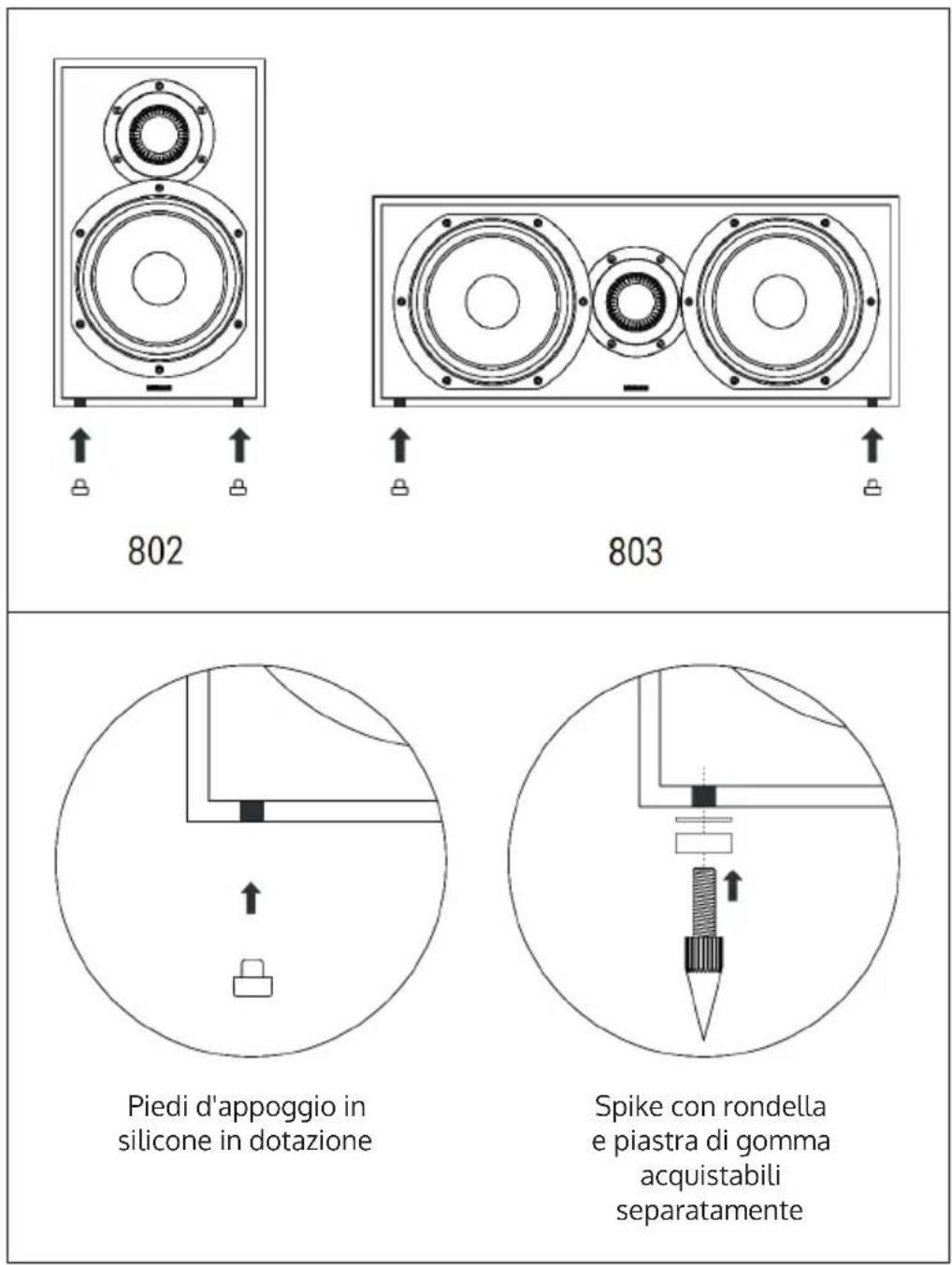

Reference 802 & 803 - Montare il piede d'appoggio

Si prega di montare i piedi d'appoggio in silicone in dotazione avvitandoli leggermente nell'inserto M8. Se necessario, i piedi in silicone possono anche essere sostituiti con spike acquistabili separatamente.

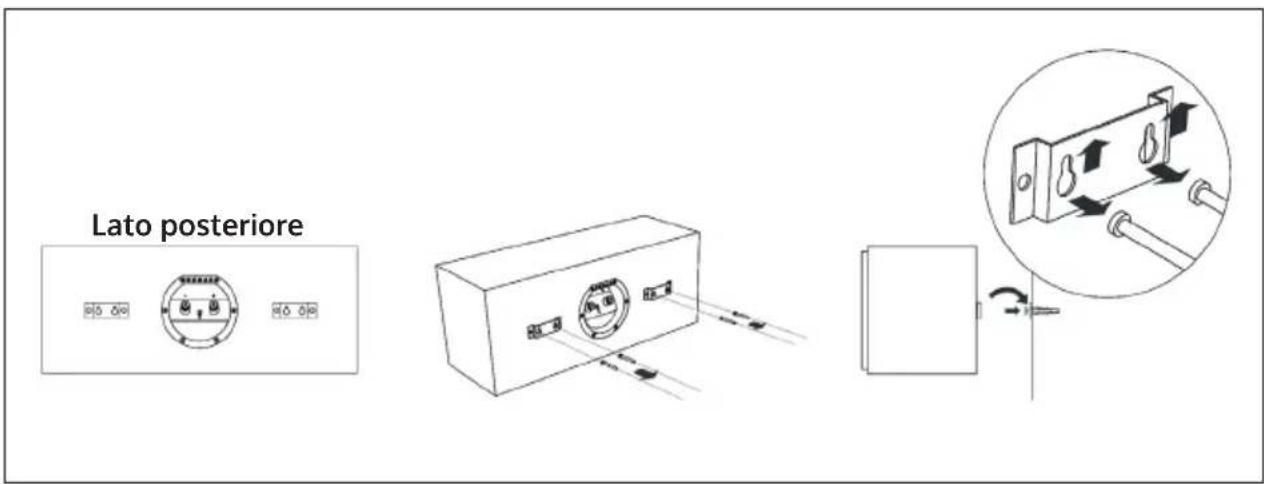

Reference 803 - Montaggio a parete

Il diffusore centrale Reference 803 può essere fissato anche alla parete con viti e tasselli resistenti. Si prega di fare riferimento all'immagine qui sotto. Fissare il diffusore centrale Reference 803 alla parete.

Lato posteriore

MONTAGGIO DELLA COPERTURA DELL'ALTOPARLANTE

1	Le piastre di gomma in dotazione servono a proteggere il pannello acustico.
2	Il sistema di montaggio magnetico dovrebbe facilitare l'installazione. Se le coperture sono montate correttamente (sopra/sotto), "scattano" nella posizione giusta. Controllare che le coperture siano posizionate saldamente sull'alloggiamento.

Vista posteriore della copertura con piastre di gomma

Vista posteriore della copertura

Vista posteriore della copertura

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
