Marca	Auna
Modello	W2-AC400
Tipo di prodotto	Ricevitore audio stereo
Dimensioni (L x A x P)	430 x 120 x 310 mm
Peso	5 kg
Alimentazione	230 V AC, 50 Hz
Potenza di uscita	2 x 100 W RMS (su 4 ohm)
Risposta in frequenza	20 Hz - 20 kHz
Rapporto segnale/rumore	≥ 85 dB
Ingressi audio	Bluetooth, USB, AUX (RCA), FM, ingresso linea
Uscite audio	2 altoparlanti (morsettiera), subwoofer (RCA), cuffia (jack 6,35 mm)
Funzioni principali	Riproduzione Bluetooth, USB MP3, radio FM, controllo acuti/gravi, telecomando
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.
Sicurezza	Non esporre a umidità, gocce d'acqua o schizzi. Scollegare prima della pulizia.
Parti di ricambio e riparabilità	Telecomando, antenna FM, cavo di alimentazione. Riparazione da parte di un professionista autorizzato.
Informazioni generali	Garanzia 2 anni. Prodotto in Cina. Temperatura di funzionamento: 0-40 °C.

Domande frequenti - W2-AC400 Auna

Come collegare il mio smartphone in Bluetooth al ricevitore Auna W2-AC400?

Attiva il Bluetooth sul tuo smartphone. Sul ricevitore, premi il pulsante Source fino a visualizzare BT. Il ricevitore entra in modalità accoppiamento. Seleziona Auna W2-AC400 dall'elenco dei dispositivi Bluetooth del telefono. Conferma l'accoppiamento se necessario. Il LED Bluetooth si accende di colore blu fisso.

Come regolare gli acuti e i gravi?

Usa i pulsanti Treble (acuti) e Bass (gravi) situati sul pannello frontale. Girali in senso orario per aumentare, antiorario per diminuire. L'intervallo di regolazione va da -10 dB a +10 dB.

Cosa fare se il suono è distorto o saturo?

Controlla che il volume non sia troppo alto (massimo 3/4). Assicurati che gli altoparlanti abbiano un'impedenza compatibile (4-8 ohm). Riduci il guadagno degli acuti/gravi. Se il problema persiste, verifica le connessioni dei cavi degli altoparlanti.

Come utilizzare la radio FM?

Premi Source fino a selezionare FM. Per una ricerca automatica, tieni premuto il pulsante Play/Pause o Scan (a seconda del modello). Le stazioni vengono memorizzate automaticamente. Usa i pulsanti Precedente/Successivo per scorrere le stazioni.

Posso collegare un subwoofer?

Sì, il ricevitore è dotato di un'uscita Sub Out (RCA). Collega il tuo subwoofer attivo a questa uscita utilizzando un cavo RCA. Il livello del subwoofer si regola sul subwoofer stesso.

Come riprodurre musica da una chiavetta USB?

Inserisci la chiavetta USB nella porta USB situata sul davanti. Premi Source fino a selezionare USB. La riproduzione inizia automaticamente. Usa i pulsanti Play/Pause, Precedente/Successivo per controllare.

Il telecomando non funziona, cosa fare?

Controlla le batterie (tipo AAA, due batterie). Sostituiscile se necessario. Punta il telecomando verso il sensore IR situato sul pannello frontale del ricevitore, entro un raggio di 5 metri. Allontana gli ostacoli tra telecomando e apparecchio.

Come collegare un lettore DVD o una console di gioco?

Usa un ingresso AUX (RCA) sul retro. Collega l'uscita audio del tuo dispositivo (DVD, console) all'ingresso AUX del ricevitore. Quindi seleziona la sorgente AUX con il pulsante Source.

Il ricevitore si spegne automaticamente, è normale?

Sì, il ricevitore è dotato di una funzione di risparmio energetico. Se non viene rilevato alcun segnale audio per circa 15 minuti, entra in modalità stand-by. Per riaccenderlo, premi il pulsante Power. Puoi disattivare questa funzione nelle impostazioni (vedi manuale).

Qual è la potenza massima consigliata per gli altoparlanti?

Il ricevitore eroga 2 x 100 W RMS. Usa altoparlanti con potenza nominale compresa tra 50 W e 150 W RMS, con impedenza da 4 a 8 ohm. Una potenza inferiore può danneggiare gli altoparlanti in caso di volume troppo alto.

MANUALE UTENTE W2-AC400 Auna

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle indicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Potenza di uscita	90 W x 4Potenza massima (mono) dell'amplificatore 4000 W
Risposta in frequenza 20 Hz-	20 kHz a 1 dB
Sensibilità di ingresso	Alta: 1,0-2,0 V impedenza 100 ΩBassa: 0,1-1,0 V impedenza 10 kΩ
SR > 95 dB
Impedenza altoparlanti 4-16 Ω
Frequenza del subwoofer Regolabile 30 Hz - 250 Hz
Alimentazione CC 14,4 V
Dimensioni 320 x 245 x 52 mm
Accessori Viti e fusibile di ricambio

AVVERTENZE DI SICUREZZA

• Il manuale serve a prendere confidenza con il funzionamento del prodotto. Conservare accuratamente il manuale per poterlo consultare in ogni momento.
• Con l'acquisto di questo prodotto si ricevono due anni di garanzia per guasti scaturiti in un contesto di utilizzo proprio.
• Utilizzare il prodotto solo secondo le modalità appropriate. Qualsiasi altro uso può causare danni al prodotto o all'ambiente circostante.
• Smontare o modificare il dispositivo ne pregiudica la sicurezza. Attenzione: pericolo di lesione!
• Non aprire il prodotto autonomamente e non eseguire riparazioni da soli!
• Maneggiare con cura il prodotto. Urti, colpi o cadute anche da un'altezza minima possono danneggiarlo.
• Tenere il prodotto lontano da umidità e calore estremo.

Avvertenze speciali

• Le riparazioni del dispositivo devono essere eseguite da un'azienda autorizzata.
• Non aprire assolutamente il dispositivo.
• Un montaggio errato può causare malfunzionamenti o guasto totale.
• Il dispositivo deve essere protetto dall'umidità e dai raggi diretti del sole.
  • Non pulire il dispositivo con detergenti.
• Non usare mai detergenti per la pulizia, ma solo un panno asciutto in microfibra.
• Collegare il dispositivo solo alla tensione di rete prevista.
  • Non collegare mai il dispositivo a tensioni diverse da quelle previste.
• Nel caso di interventi esterni sul dispositivo, la garanzia decade.

CARATTERISTICHE

Audio

• Auna - Amplificatore per auto, acrilico nero & LED blu, da 4000 W
• 90 W x 4 canali di potenza in uscita (20 Hz-20 KHz, 2 Ohm)
• Capacità multimodale per il funzionamento simultaneo di subwoofer e altoparlanti satellite
• Frequenza di crossover del subwoofer regolabile (30-250 Hz)
• Dispositivo di uscita a corrente elevata
  • Livello di ingresso RCA regolabile
• Isolamento di base dell'ingresso per la soppressione del rumore di linea

Alimentazione elettrica

• PWM ultra stabile (segnale di modulazione per l'ampiezza degli impulsi)
• Alimentazione elettrica (11-16 V)
• Protezione termica da surriscaldamento
• Accensione a distanza

Generale

• Riduzione del rumore
• Ritardo di accensione
• Protezione contro i cortocircuiti degli altoparlanti
• Connettori RCA e ingressi dorati
• Fusibile ATC sul dispositivo

CONNESSIONE

1. Collegamento del cavo di alimentazione

• Poiché si tratta di un dispositivo a corrente elevata, collegare correttamente il cavo di alimentazione è molto importante.
• Collegare il cavo rosso alla polarità (+) della batteria usando il cavo con il portafusibile.
• Collegare saldamente il cavo nero a una vite o a un'altra parte della carrozzeria della propria auto dopo aver rimosso la vernice in questo punto. Ciò è necessario per una corretta messa a terra.
• Un cablaggio corretto porta a un suono chiaro.

2. Collegamento del cavo on/off remoto

• Collegare il cavo arancione a un cavo di commutazione dell'autoradio. Questo controlla l'accensione e lo spegnimento dell'amplificatore.
• Il cavo per l'antenna automatica della radio (se presente) può essere usato a questo scopo.

3. Collegamento dell'ingresso dell'amplificatore

• Questo dispositivo può essere utilizzato con tutte le autoradio che hanno un'uscita ad alta potenza.
• Collegamento di base separato dell'autoradio: collegare i cavi di uscita degli altoparlanti dell'autoradio agli ingressi ad alta potenza +/- destra e sinistra.
• Collegamento di base generale dell'autoradio: collegare il cavo negativo di uscita dell'altoparlante dell'autoradio ai due cavi rimanenti +/- destro e sinistro.

4. Collegamento AUX:

• Collegare il cavo di ingresso AUX alla connessione RCA come descritto:
• "Bianco" all'uscita RCA sinistra dell'autoradio e "Rosso" a quella destra.
• Prima di collegare l'uscita RCA dell'autoradio o di altri dispositivi, assicurarsi che l'impedenza e la sensibilità corrispondano a questa connessione AUX.

5. Controllo della sensibilità di ingresso

- Impostare la sensibilità di ingresso conformemente al segnale di uscita dell'autoradio.

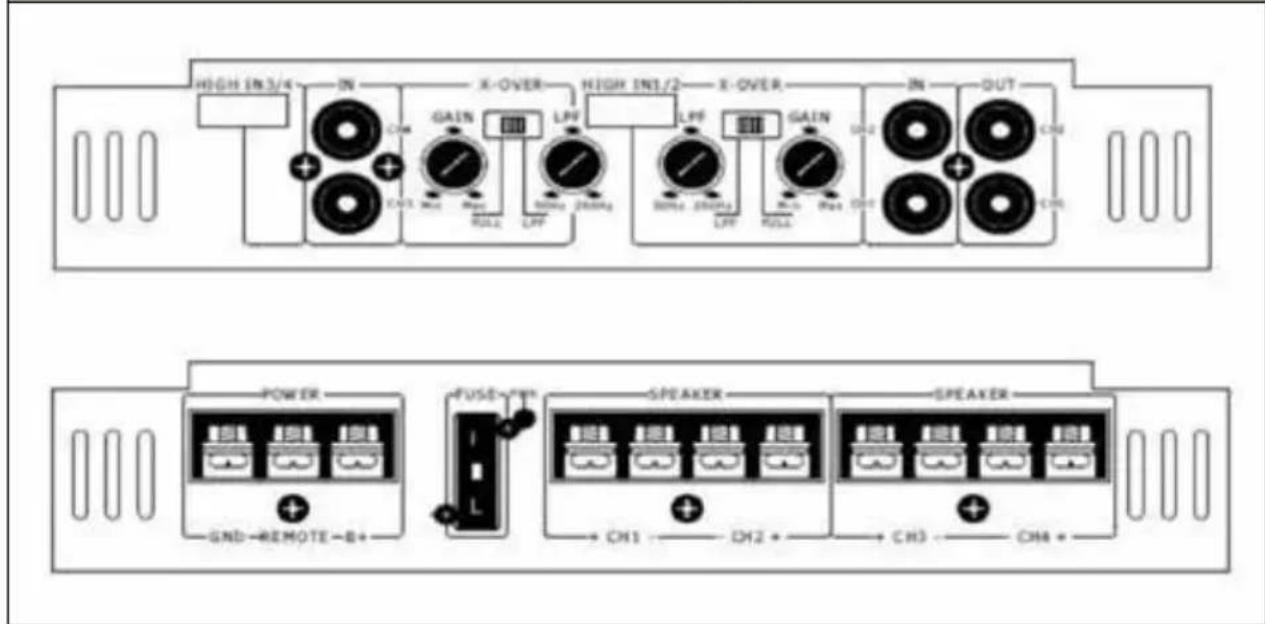

6. Collegamento degli altoparlanti (stereo e mono)

- Collegare gli altoparlanti come mostrato in immagine 1.2 (alla pagina seguente).

Panoramica dei collegamenti

• In caso di prestazioni elevate, l'amplificatore necessita 7.5 A/15 A/20 A. Se l'amplificatore viene usato a motore spento, la batteria potrebbe scaricarsi. Si prega di accendere sempre il motore prima di utilizzare l'amplificatore.
• Usare solo cavi di alimentazione con una sezione adeguata.
• Questo dispositivo è adatto per altoparlanti con un'impedenza di 2-16 Ω. Gli altoparlanti devono avere una capacità sufficiente per assorbire più potenza del dispositivo.

CONNESSIONE ALLA RADIO

Imagine 1.1

Immagine 1.2

BLACK (nero) Al polo (-)	della batteria o a un altro punto di massa
ORANGE (arancione) Accensione a distanza
RED (rosso) Al polo (+) della batteria

Montare l'amplificatore usando le viti come descritto in immagine 1.3.

Note importanti sul fissaggio

• Il dispositivo si riscalda molto.
• Pertanto, si prega di lasciare abbastanza spazio per la ventilazione intorno all'amplificatore quando lo si monta. Non coprire l'amplificatore durante l'uso.

AVVISO DI SMALTIMENTO

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non può essere smaltito con i rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Con la presente, Chal-Tec GmbH dichiara l'impianto radio W2-AC400 conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use. berlin/10004930
