Tipo de producto	Cadena portátil con reproductor de CD, pletina de cassette y sintonizador FM/AM
Dimensiones (An x Al x Pr)	420 mm x 178 mm x 250 mm
Peso	Aproximadamente 3,2 kg (sin pilas)
Alimentación	Red 230 V ~ 50 Hz o 6 pilas R20 (SUM-1)/D (13D) (9 V)
Consumo eléctrico	13 W en funcionamiento, 3 W en espera
Potencia de salida	4 W (2 W + 2 W) a 4 Ω, 10 % DHT
Altavoces	2 x cono 9 cm, impedancia 4 Ω
Reproductor de CD	Compatible con CD audio, CD-R, CD-RW; reproducción de CD de 8 cm
Pletina de cassette	Reproducción y grabación, cintas tipo I (normal)
Sintonizador	FM: 87,5 - 108 MHz; AM: 522 - 1629 kHz; 10 presintonías FM + 10 AM
Funciones de audio	Hyper-Bass, ecualizador preajustado (Clásico, Rock, Pop, Jazz, Plano), Silencio
Funciones de CD	Reproducción aleatoria, repetición, programación (20 pistas), reproducción intro
Conectividad	Toma de auriculares PHONES (minijack estéreo de 3,5 mm)
Control remoto	Sí, con pilas AAA (R03) incluidas
Pantalla	Pantalla LCD retroiluminada (naranja en funcionamiento, apagada en espera con pilas)
Reloj	Formato 24 h, ajuste mediante tecla PROGRAM/CLOCK SET
Limpieza y mantenimiento	Limpiar la carcasa con un paño suave y seco; limpiar los cabezales, cabrestante y rodillo de arrastre cada 10 horas de uso; desmagnetizar el cabezal cada 20-30 horas
Seguridad	Producto láser clase 1; no abrir la carcasa; desconectar en caso de tormenta; no exponer a la humedad
Accesorios incluidos	Cable de alimentación, control remoto, pilas para el control remoto (AAA x 2)
Reparabilidad	Ninguna pieza reparable por el usuario; confiar cualquier reparación a personal cualificado

Preguntas frecuentes - RC-EX25S JVC

¿Cómo ajustar el reloj en el RC-EX25S?

Para ajustar el reloj, primero apague el aparato (el reloj parpadea). Mantenga presionada la tecla PROGRAM/CLOCK SET durante más de 2 segundos. Las cifras de las horas parpadean. Use las teclas ◀ o ▶ para ajustar la hora, luego presione PROGRAM/CLOCK SET. Los minutos parpadean, ajústelos de la misma manera y confirme. El reloj usa formato de 24h.

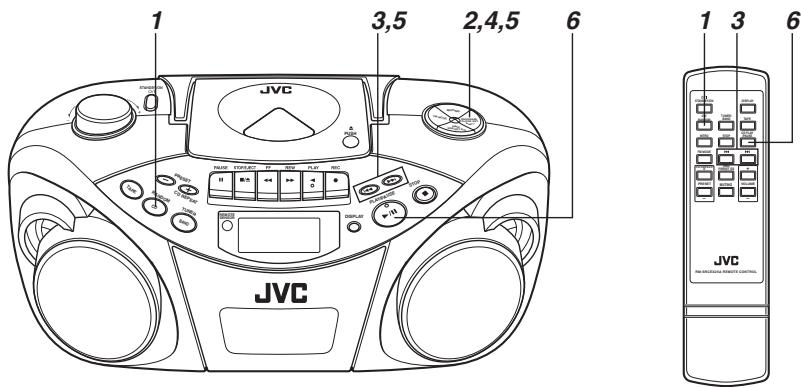

¿Cómo programar la reproducción de pistas en un CD?

En modo CD detenido, presione PROGRAM/CLOCK SET para que el indicador PROG parpadee. Use las teclas ◀ o ▶ para seleccionar la pista deseada, luego presione PROGRAM/CLOCK SET para memorizarla. Repita para programar hasta 20 pistas. Luego presione PLAY/PAUSE (o CD PLAY/PAUSE en el control remoto) para iniciar la reproducción programada.

¿Cómo activar el efecto Hyper-Bass?

Mantenga presionada la tecla HBS/PRESET EQ hasta que el indicador HBS se encienda en la pantalla. Para desactivar, mantenga presionada la tecla nuevamente hasta que el indicador desaparezca.

¿Cómo grabar desde un CD a una cassette?

Inserte una cassette virgen y un CD. Seleccione el modo CD. Para una grabación sincronizada, presione REC ●: la reproducción del CD comienza automáticamente y la grabación se inicia. Si desea comenzar en una pista específica, selecciónela o ponga el CD en pausa en el punto deseado antes de presionar REC ●. El indicador CD SYNC se muestra durante la grabación.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al aparato y a una toma de corriente funcional. Si usa pilas, asegúrese de que estén insertadas con las polaridades correctas y que no estén descargadas. Si el problema persiste, intente presionar el botón RESET en la parte posterior con un objeto puntiagudo (el aparato debe estar encendido).

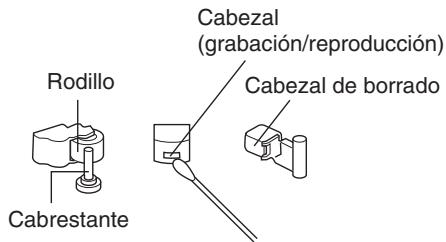

¿Cómo limpiar el cabezal de la pletina de cassette?

Abra el compartimento de la cassette. Use un kit de limpieza especial (disponible en tiendas) o un hisopo humedecido con alcohol. Limpie suavemente el cabezal de reproducción/grabación, el cabrestante y el rodillo de arrastre. Deje secar completamente antes de insertar una cassette. Realice esta limpieza cada 10 horas de uso.

¿Por qué no funciona el control remoto?

Las causas posibles son: pilas descargadas (reemplácelas por unas nuevas tipo AAA), obstáculo entre el control remoto y el sensor del aparato, o exposición del sensor a una luz fuerte (sol directo). Verifique también que la distancia no supere los 7 metros. Apunte el control remoto directamente hacia el sensor.

¿Cómo mejorar la recepción FM?

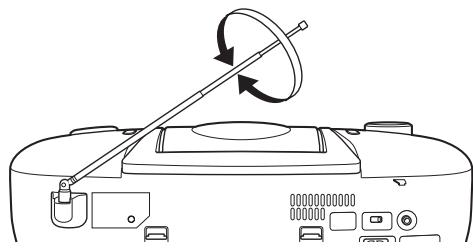

Despliegue completamente la antena telescópica y oriéntela para obtener la mejor recepción. Si un programa estéreo tiene interferencias, presione FM MODE hasta que el indicador MONO se muestre para pasar a mono, lo que reduce el ruido. Este ajuste se restablece con cada cambio de emisora.

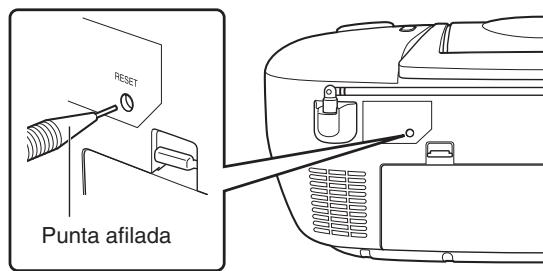

¿Cómo restablecer el aparato a los ajustes de fábrica?

Si el aparato presenta un mal funcionamiento (pantalla anormal, error de funcionamiento), use un objeto puntiagudo para presionar el botón RESET ubicado en la parte posterior de la unidad, mientras el aparato está encendido. Todos los ajustes personalizados (reloj, presintonías de radio, programación de CD) se borrarán.

¿Puedo usar CD-RW en este aparato?

Sí, el reproductor de CD es compatible con CD-RW finalizados en formato CD audio. Sin embargo, algunos CD-RW pueden no leerse debido a sus características o a la suciedad del lente. Tenga en cuenta que los CD-RW que contienen archivos MP3 no se pueden leer en este aparato.

MANUAL DE USUARIO RC-EX25S JVC

MANUAL DE INSTRUCCIONES

INSTRUCCIONES

Advertencias, precauciones y otros avisos

Precaución: ¡Botón STANDBY/ON!

Desconecte el cable de alimentación para desactivar la alimentación por completo. Cualquiera que sea la posición del interruptor STANDBY/ON, la alimentación no se corta por completo.

Para reducir el riesgo de descargas eléctricas, incendios, etc.:

1. No extraiga los tornillos, las cubiertas ni la caja.
2. No exponga este aparato a la lluvia ni a la humedad.

ATENCIÓN

• No obstruya las ranuras ni los orificios de ventilación. (Si las ranuras o los orificios de ventilación quedaran tapados con un periódico, un trozo de tela, etc., no se podrá disipar el calor).
• No coloque sobre el aparato ninguna llama al descubierto, como velas encendidas.
• Cuando tenga que desechar las pilas, tenga en cuenta los problemas ambientales y observe estrictamente los reglamentos o las leyes locales sobre disposición de pilas.
• No exponga este aparato a la lluvia, humedad, goteos o salpicaduras. Tampoco coloque recipientes que contengan líquidos, como floreros, encima del aparato.

ATENCIÓN

1. PRODUCTO LÁSER CLASE 1. 2. PRECAUCIÓN: No abra la tapa superior. En el interior de la unidad no hay piezas que pueda reparar el usuario; encargue el servicio a personal técnico cualificado. 3. PRECAUCIÓN: Radiación láser visible e invisible en caso de apertura o con interbloqueo averiado o defectuoso. Evite la exposición directa a los haces. 4. REPRODUCCIÓN DE LA ETIQUETA: ETIQUETA DE PRECAUCIÓN, COLOCADA EN EL INTERIOR DE LA UNIDAD.

ADVERTENCIAS IMPORTANTES SOBRE PRODUCTOS LÁSER

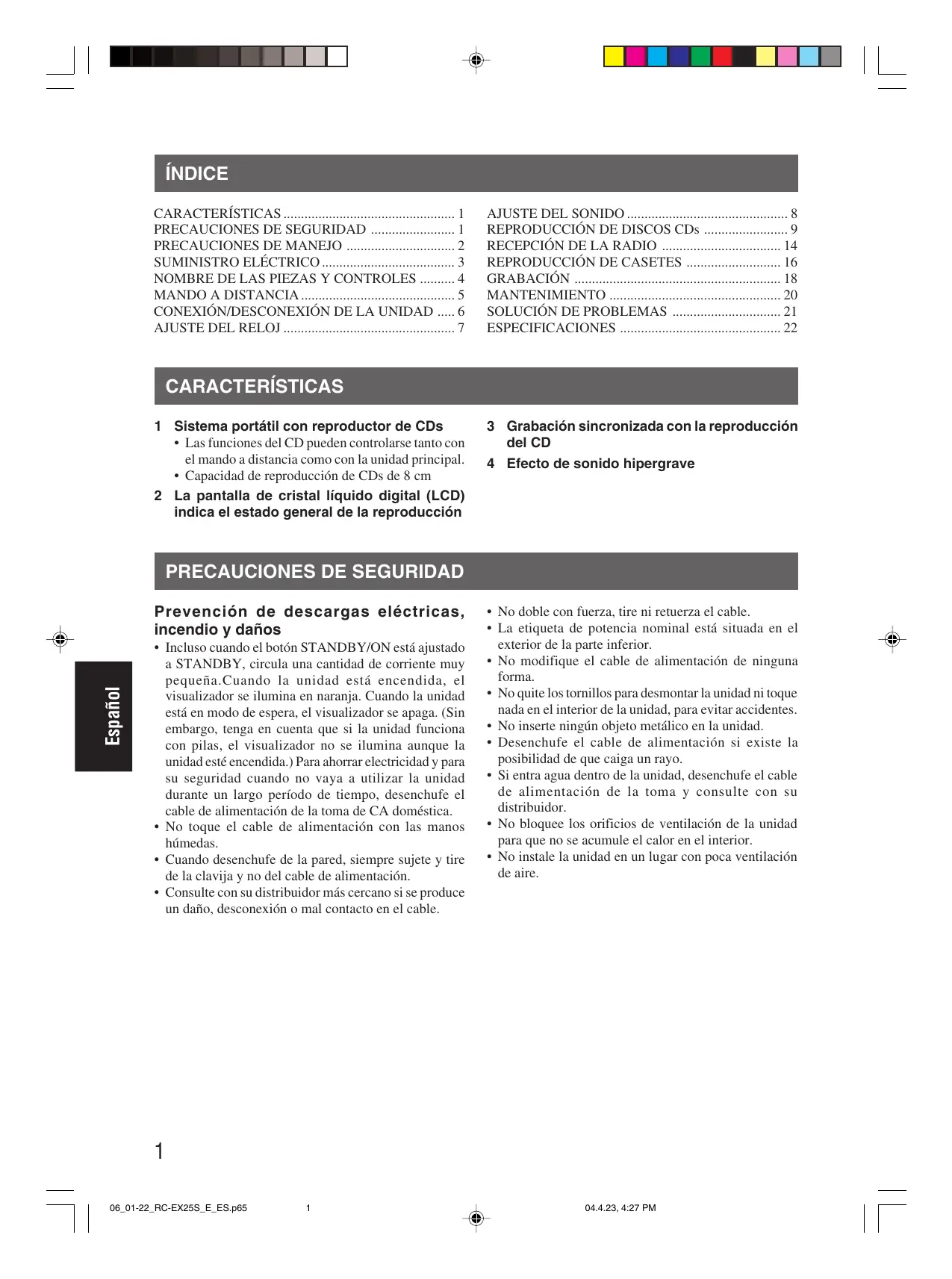

PRECAUCIONES DE SEGURIDAD 1

PRECAUCIONES DE MANEJO 2

SUMINISTRO ELÉCTRICO 3

NOMBRE DE LAS PIEZAS Y CONTROLES 4

MANDO A DISTANCIA 5

CONEXIÓN/DESCONEXIÓN DE LA UNIDAD .... 6

AJUSTE DEL RELOJ 7

AJUSTE DEL SONIDO 8

REPRODUCCIÓN DE DISCOS CDs 9

RECEPCIÓN DE LA RADIO 14

REPRODUCCIÓN DE CASETES 16

GRABACIÓN 18

MANTENIMIENTO 20

SOLUCIÓN DE PROBLEMAS 21

ESPECIFICACIONES 22

CARACTERÍSTICAS

1 Sistema portátil con reproductor de CDs

• Las funciones del CD pueden controlarse tanto con el mando a distancia como con la unidad principal.
• Capacidad de reproducción de CDs de 8 cm

2 La pantalla de cristal líquido digital (LCD) indica el estado general de la reproducción

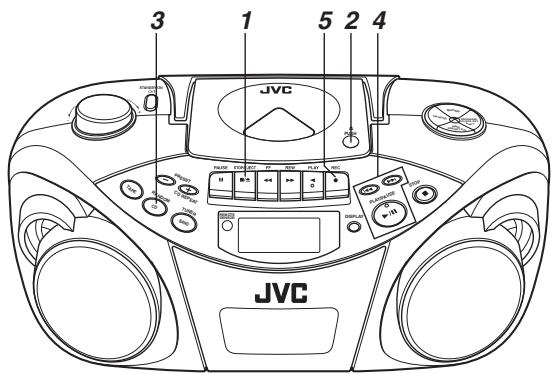

3 Grabación sincronizada con la reproducción del CD

4 Efecto de sonido hipergrave

PRECAUCIONES DE SEGURIDAD

Prevención de descargas eléctricas, incendios y daños

• Incluso cuando el botón STANDBY/ON está ajustado a STANDBY, circula una pequeña cantidad de corriente. Cuando la unidad está encendida, el visualizador se ilumina en naranja. Cuando la unidad está en modo de espera, el visualizador se apaga. (Sin embargo, tenga en cuenta que si la unidad funciona con pilas, el visualizador no se ilumina excepto cuando la unidad está encendida.) Para ahorrar electricidad y para su seguridad cuando no vaya a utilizar la unidad durante un largo periodo de tiempo, desenchufe el cable de alimentación de la toma de CA doméstica.
• No toque el cable de alimentación con las manos húmedas.
• Cuando desenchufe de la pared, siempre sujete y tire de la clavija y no del cable de alimentación.
• Consulte con su distribuidor más cercano si se produce un daño, desconexión o mal contacto en el cable.
• No doble con fuerza, tire ni retuerza el cable.
• La etiqueta de potencia nominal está situada en el exterior de la parte inferior.
• No modifique el cable de alimentación de ninguna forma.
• No quite los tornillos para desmontar la unidad ni toque nada en el interior de la unidad, para evitar accidentes.
• No inserte ningún objeto metálico en la unidad.
• Desenchufe el cable de alimentación si existe la posibilidad de que caiga un rayo.
• Si entra agua debajo de la unidad, desenchufe el cable de alimentación de la toma y consulte con su distribuidor.
• No bloquee los orificios de ventilación de la unidad para que no se acumule el calor en el interior.
• No instale la unidad en un lugar con poca ventilación de aire.

No utilice esta unidad cuando esté expuesta directamente a los rayos del sol ni coloque la unidad en un automóvil cerrado (o yate, etc.) donde pueda quedar expuesta a temperaturas superiores a 40 °C.

1. Evite el uso de la unidad en los siguientes lugares:

• Donde la temperatura pueda subir o bajar mucho; la gama de temperaturas recomendada es de 5 °C a 35 °C.
• Donde esté expuesta a vibraciones.
• Donde haya mucha humedad, por ejemplo en el baño.
• Donde pueda quedar magnetizada por un imán o altavoz.

2 Tenga cuidado con el polvo

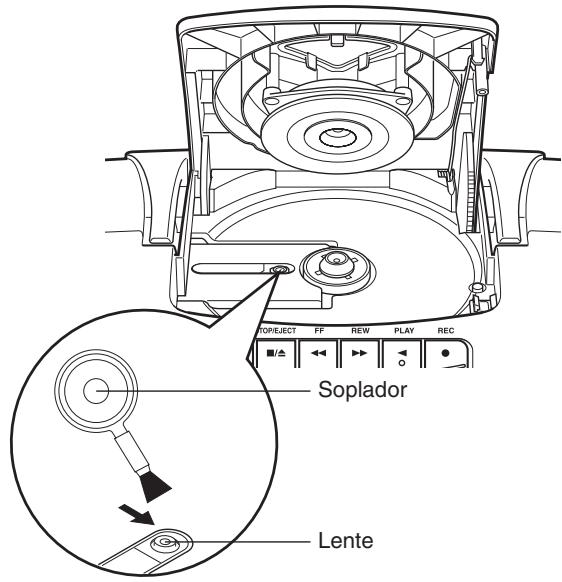

Asegúrese de cerrar la bandeja del disco para que la lente no se ensucie con el polvo. No toque la lente.

3 Condensación

Puede condensarse humedad en los siguientes casos, en los que la unidad no funciona correctamente:

• La unidad está en una habitación donde se acaba de encender la calefacción.
• La unidad está en un lugar donde hay humo o mucha humedad.
• La unidad se llevó de un lugar frío a una habitación caliente.

En estos casos, ajuste el botón STANDBY/ON a ON y espere una o dos horas antes del uso.

4 Control del volumen

Los discos CD producen muy poco ruido en comparación con los discos analógicos. Si se ajusta el volumen cuando se escucha un ruido similar al de los discos analógicos, los altavoces pueden dañarse por una repentina subida de volumen al empezar la reproducción. Por lo tanto, baje el volumen antes de empezar y ajuste según sea necesario cuando reproduzca un CD.

5 Mecanismo de seguridad

La unidad contiene un mecanismo de seguridad de interbloqueo que desactiva el rayo láser cuando se abre la bandeja del disco.

6 No coloque objetos metálicos, como cintas de casete, cerca de los altavoces.

Como los altavoces contienen imanes en su interior, no coloque cintas de casete ni tarjetas magnéticas cerca, ya que puede borrar los datos grabados.

7 Mantenga la unidad alejada del TV

Cuando se utiliza la unidad cerca de un TV, la imagen del TV puede distorsionarse. En este caso, aleje la unidad del TV. Si esto no corrige la situación, evite utilizar la unidad cuando está encendido el TV.

8 Limpieza de la carcasa

Si se ensucia la carcasa, límpiela con un paño suave y seco. Nunca utilice bencina ni disolventes, ya que pueden dañar el acabado de la superficie.

9 Cuando utilice los auriculares

• No los utilice con un volumen alto, ya que puede dañar sus oídos.
• Para su seguridad, no conduzca cuando utilice los auriculares.

10 Asa de transporte

No levante ni baje el asa de transporte con la antena telescópica extendida, para evitar que se dañe la antena. Coloque el asa de transporte de tal forma que no interfiera con el funcionamiento.

Funcionamiento con CA doméstica

Conecte el cable de alimentación de CA.

PRECAUCIONES:

• Utilice solo el cable de alimentación de JVC suministrado con esta unidad para evitar un malfuncionamiento o daño en la unidad. Quite las pilas cuando utilice el cable de alimentación.
• Desenchufe el cable de alimentación de la toma cuando salga o cuando no vaya a utilizar la unidad durante un largo periodo de tiempo.

Funcionamiento con pilas

Colocación de las pilas

1 Abra la tapa de las pilas.

Tire de la tapa de pilas hacia usted mientras presiona las secciones marcadas por las flechas.

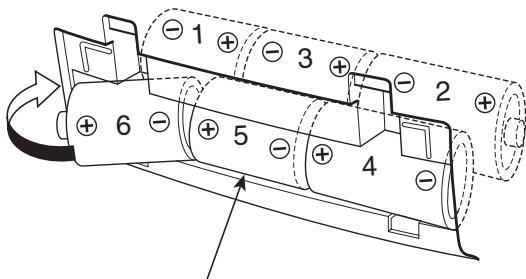

2 Coloque seis pilas R20 (SUM-1)/D (13D).

Asegúrese de colocar las pilas con los terminales + y - en la posición correcta.

Pilas R20 (SUM-1)/D (13D)

3 Vuelva a colocar la tapa.

Verificación de las pilas

Si disminuye la velocidad de la cinta o el nivel de salida del sonido, o si la reproducción de CDs es intermitente, cambie todas las pilas por otras nuevas.

Si hace grabaciones importantes, utilice pilas de calidad (preferiblemente pilas alcalinas con una vida útil más larga) para evitar posibles fallos.

Para un mejor uso de las pilas

• El funcionamiento continuo de la unidad hace que la carga de las pilas se consuma más rápidamente que con un funcionamiento no continuo.
• El funcionamiento de la unidad en un lugar frío hace que la energía de las pilas se consuma más rápidamente que en un lugar caliente.

PRECAUCIONES:

• Si no utiliza la unidad durante un largo periodo de tiempo (más de dos semanas) o si usa CA doméstica, quite las pilas para evitar un mal funcionamiento y daños en la unidad.
• Cuando se ha conectado el cable de alimentación de JVC suministrado con esta unidad, la alimentación cambia automáticamente de las pilas a CA doméstica, incluso cuando las pilas están colocadas.

Sin embargo, quite las pilas cuando utilice el cable de alimentación.

PRECAUCIONES AL UTILIZAR LAS PILAS:

Si se utilizan incorrectamente las pilas, puede producirse fugas de los productos químicos del interior de las pilas o puede explotar. Debe tener en cuenta lo siguiente:

• Compruebe que ha colocado correctamente los terminales positivo y negativo de las pilas y colóquelos tal como se indica en la ilustración de la izquierda.
• No mezcle pilas nuevas y viejas ni mezcle distintos tipos de pilas.
• No trate de recargar pilas no recargables.
• Quite las pilas cuando no vaya a utilizar la unidad durante largo periodo de tiempo.

Si los productos químicos de las pilas entran en contacto con su piel, lávese inmediatamente con agua. Si se producen fugas de productos químicos en la unidad, limpie completamente la unidad.

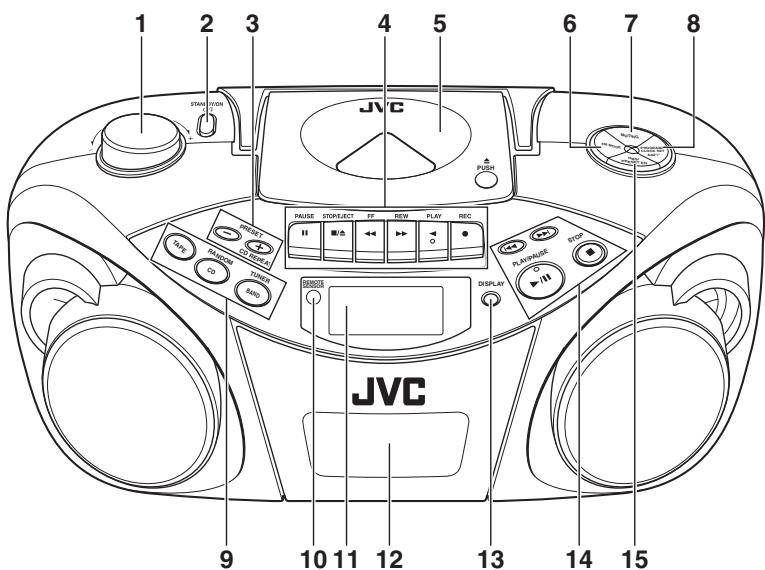

Partes superior y frontal

1 Selector VOLUME 2 Botón STANDBY/ON /I 3 Botón PRESET -

Botón PRESET +/CD REPEAT

4 Botones de función de la cinta

Botón PAUSE II

Botón STOP/EJECT ▪

Botón FF

Botón REW

Botón PLAY

Botón REC

5 Bandeja del disco 6 Botón FM MODE 7 Botón MUTING

8 Botón PROGRAM/CLOCK SET 9 Botón TAPE

Botón CD/RANDOM

Botón BAND/TUNER

10 REMOTE SENSOR 11 Visualizador 12 Casetera 13 Botón DISPLAY 14 Botón

Botón

Botón PLAY/PAUSE ▷/II

Botón STOP

15 Botón HBS/PRESET EQ

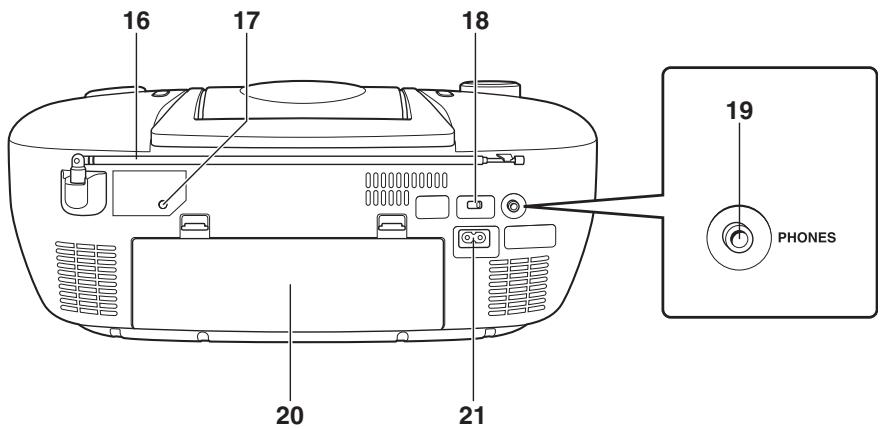

Parte posterior

16 Antena telescópica 17 Botón RESET 18 Interruptor BEAT CUT 19 Toma PHONES

Conecte los minialtavoces estéreo (diámetro 3,5 mm, impedancia de 16 Ω a 32 Ω) a esta toma. Se desactiva la calidad del altavoz cuando se conectan los altavoces.

20 Tapa del portapilas 21 Toma ~ AC IN (entrada de CA)

MANDO A DISTANCIA

Colocación de las pilas

1 Quite la tapa de las pilas de la parte posterior del mando a distancia.

2 Coloque dos pilas AAA (UM-4)/R03 (suministradas).

Coloque las pilas con los terminales ⊕ y ⊖ de tal forma que se correspondan con la indicación del interior del portapilas.

Coloque primero los extremos ⊖.

3 Vuelva a colocar la tapa de las pilas.

Cambio de pilas

La máxima distancia de funcionamiento del mando a distancia y la sección del sensor remoto de la unidad es de unos 7 metros. Cuando el rango de funcionamiento disminuya o el funcionamiento del mando a distancia se vuelva inestable, cambie las pilas por otras nuevas.

Notas sobre la utilización del mando a distancia

• Oriente la parte superior del mando a distancia hacia la sección del sensor remoto de la unidad lo más directamente posible. La distancia de funcionamiento del mando a distancia con un ángulo.
• Pulse los botones suave y firmemente.
• No exponga la sección del sensor remoto de la unidad a una luz fuerte (rayos solares directos o luz artificial) y asegúrese de que no haya obstáculos entre la sección del sensor remoto y el mando a distancia.

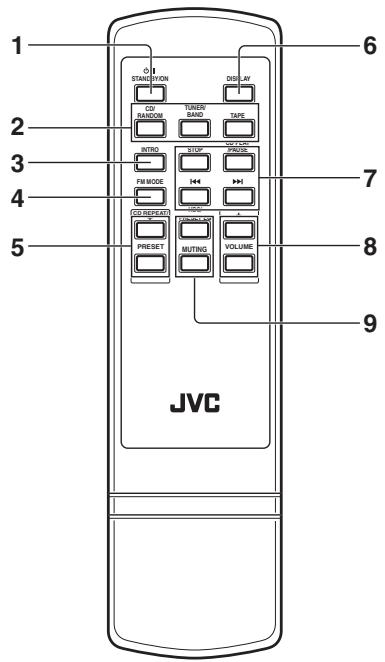

Nombres de los botones

1 Botón O/STANDBY/ON 2 Botón CD/RANDOM

Botón TUNER/BAND

Botón TAPE

3 Botón INTRO 4 Botón FM MODE 5 Botón CD REPEAT / PRESET +

Botón PRESET -

6 Botón DISPLAY 7 Botón STOP

Botón CD PLAY/PAUSE

Botón

Botón ▷▶

8 Botón VOLUME + Botón VOLUME – 9 Botón HBS/PRESET EQ Botón MUTING

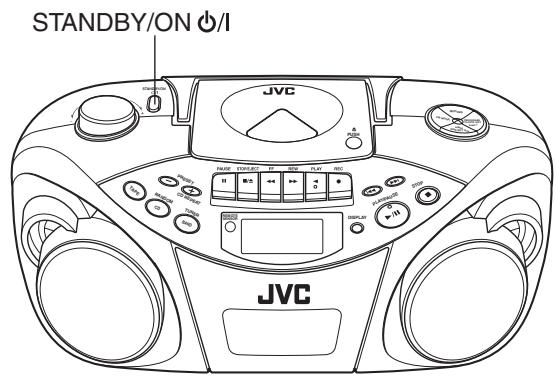

CONEXIÓN/DESCONEXIÓN DE LA UNIDAD

Botón STANDBY/ON ©/I

Pulse el botón STANDBY/ON ©/I de la unidad para encender y apagar la unidad.

También puede pulsar el botón STANDBY/ON en el mando a distancia.

El visualizador se iluminará cuando se enciende la unidad. (Sin embargo, tenga en cuenta que si la unidad funciona con pilas, el visualizador no se ilumina excepto cuando la unidad está encendida.) La unidad está lista para reproducir la fuente seleccionada cuando se desconectó por última vez la unidad.

Para desconectar por completo el suministro eléctrico

Desenchufe el cable de alimentación de CA de la toma de CA. Si las pilas están colocadas en la unidad, sáquelas.

Notas:

• Cuando desenchufe el cable de alimentación de CA o si se produce un corte de energía, el reloj se reajustará inmediatamente a "0:00" y las presintonías del sintonizador (consulte la página 15) se borrarán al cabo de unos días. La indicación del reloj seguirá parpadeando hasta que ajuste de nuevo el reloj.
• Quite las pilas cuando transporte la unidad a mano o en el maletero de un coche. Esto evita que se encienda accidentalmente la unidad evitando un consumo inútil de las pilas.

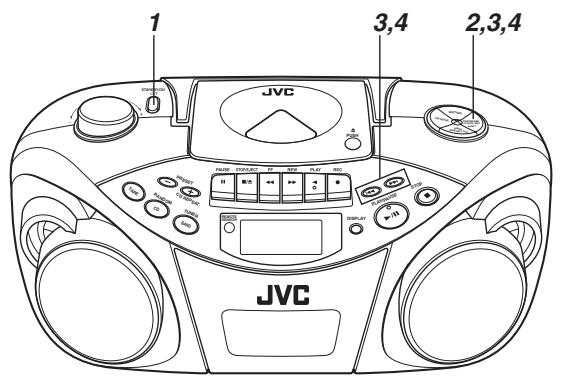

Antes de utilizar la unidad, ajuste el reloj incorporado a esta unidad.

El reloj utiliza la indicación de 24 horas.

1 Pulse STANDBY/ON / para apagar la unidad, si está encendida.

El reloj parpadea en el visualizador.

2 Mantenga pulsado PROGRAM/CLOCK SET durante más de 2 segundos.

Los dígitos de la hora comienzan a parpadear.

3 Pulse |▶ o ▶ para ajustar la hora y, a continuación, presione PROGRAM/CLOCK SET. Los dígitos de los minutos comienzan a parpadear.

4 Pulse | 0 para ajustar los minutos y, a continuación, pulse PROGRAM/CLOCK SET.

Nota:

Si se produce un corte de energía, el reloj pierde el ajuste y se reajusta a "0:00". La indicación del reloj seguirá parpadeando hasta que ajuste de nuevo el reloj.

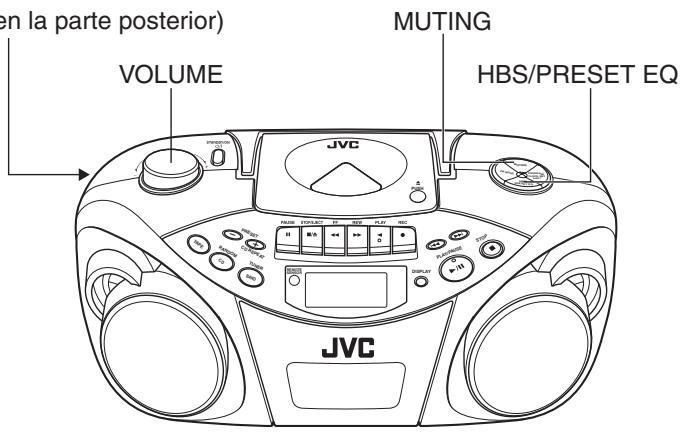

Para ver el reloj cuando se selecciona CD o sintonizador

Pulse DISPLAY.

Cada vez que pulse el botón, el visualizador alterna la indicación del reloj y la indicación normal.

(Si utiliza la unidad mientras se visualiza la indicación del reloj, la pantalla cambia a la indicación normal.)

DISPLAY Unidad principal

DISPLAY Mando a distancia

PHONES (en la parte posterior)

HBS/PRESET EQ

Ajuste del volumen

Gire VOLUME en el sentido de las agujas del reloj para subir el volumen, o en sentido contrario a las agujas del reloj para bajarlo.

Puede pulsar VOLUME + o VOLUME - en el mando a distancia para subir o bajar el volumen respectivamente.

El nivel del volumen puede ajustarse en 31 pasos (00 VOL a 30 VOL).

15 VOL

Precaución:

No utilice la unidad con el volumen ajustado a un nivel muy alto; de lo contrario, una subida repentina del volumen podrá dañar sus oídos y/o los altavoces y auriculares la próxima vez que encienda la unidad o inicie la reproducción de otra fuente.

Recuerde que no puede ajustar el volumen a menos que encienda la unidad.

Silenciamiento temporal del sonido

Durante la reproducción, pulse MUTING.

El sonido se silencia y el indicador MUTING aparece en el visualizador.

Para recuperar el sonido, pulse de nuevo MUTING.

Escucha por los auriculares

No se emite sonido por los altavoces. Asegúrese de bajar el volumen antes de conectar los auriculares.

Refuerzo del sonido de graves

Se puede disfrutar de potentes sonidos de graves con el efecto de sonido hipergrave.

Mantenga pulsado el botón HBS/PRESET EQ hasta que aparezca el indicador HBS en el visualizador.

Para desactivar el efecto, vuelva a mantener pulsado el botón hasta que desaparezca el indicador HBS.

Selección del modo de sonido

Puede seleccionar uno de los 5 modos de sonido preajustados.

CLASSIC: Ideal para música clásica.

ROCK: Realza las bajas y altas frecuencias. Ideal para música acústica.

POP: Ideal para música vocal.

JAZZ: Ideal para música de jazz.

FLAT: Sonido normal.

Selección del modo de sonido

Pulse repetidamente HBS/PRESET EQ hasta que aparezca el indicador del modo de sonido deseado en el visualizador.

Cada vez que pulse el botón, el modo de sonido cambia de la siguiente forma:

Notas acerca de los discos compactos

Esta unidad ha sido diseñada para reproducir únicamente los siguientes CDs.

CD de audio digital, CD de audio digital grabable (CD-R), CD de audio digital regrabable (CD-RW)

Cuando reproduzca un CD-R y CD-RW

Puede reproducir discos CD-R o CD-RW finalizados grabados en formato de CD de música. (Si un CD-RW se ha grabado en un tipo diferente, borre completamente todos los datos del CD-RW antes de grabar encima.)

• Puede reproducir un CD-R o CD-RW como un CD de audio.
• Algunos CD-R o CD-RW no pueden reproducirse en esta unidad debido a las características, daños o manchas en el disco, o si la lente del reproductor está sucia.
• El factor de reflexión de un CD-RW es más bajo que en los otros CDs, y es posible que tarde más tiempo en leer un CD-RW.
• No poder reproducirse CD-R y CD-RW con formato MP3.

Manejo de los discos

Como los discos sucios, dañados o deformados pueden dañar la unidad, deben tener cuidado con lo siguiente:

• No toque la superficie reflectora grabada.
• No pegue ni escriba nada en la cara de la etiqueta.
• No doble los discos.

Almacenamiento

• Después de sacar un disco de la unidad, asegúrese de guardarlo en su caja.
• No exponga los discos a los rayos directos del sol, altas temperaturas de calefacción, etc., alta humedad o polvo.

Limpieza

Antes de colocar un disco, limpie el polvo, suciedad o huellas dactilares con un paño suave y seco. Los discos deben limpiarse frotando desde el centro hasta el borde. Nunca utilice disolvente, bencina, limpiador de discos o rociador antiestático.

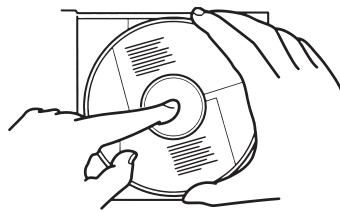

• Para SACAR el disco de su caja y volverlo a colocar.

Presione el centro y levante.

Presione para asegurar el disco.

• Manejo

Incorrecto

• Limpieza

Correcto

Incorrecto

1 Pulse CD/RANDOM para entrar en el modo CD si la unidad está en modo TUNER (sintonizador) o TAPE (cinta).

Puede pulsar CD/RANDOM en el mando a distancia para entrar en el modo CD.

2 Pulse PUSH para abrir la bandeja del disco.

3 Coloque un disco con el lado de la etiqueta hacia arriba y cierre la bandeja del disco.

• Pueden reproducirse CDs de 8 cm en la unidad sin necesidad de adaptador.

4 Pulse PLAY/PAUSE para iniciar la reproducción.

Puede iniciar la reproducción pulsando CD PLAY/PAUSE en el mando a distancia. El número de pista actual y el tiempo de reproducción transcurrido se visualizarán durante la reproducción.

5 Ajuste el volumen.

Notas:

• Puede aparecer alguna indicación si se ha colocado el disco al revés. Vuelva a colocar correctamente el disco.

• Si se produce un mal seguimiento durante la reproducción, baje el volumen.
• Puede producirse un mal seguimiento si la unidad recibe un golpe fuerte o si se usa en un lugar expuesto a vibraciones (por ejemplo, en un coche que viaja por una carretera en mal estado).
• Si pulsa CD/RANDOM cuando está en modo CD, la pista entrará en modo de reproducción aleatoria.

Para detener la reproducción

Pulse STOP ■.

Puede pulsar STOP en el mando a distancia para detener la reproducción.

Unidad principal

Mando a distancia

Precaución:

Detenga la reproducción antes de abrir la bandeja del disco. Confirme que el disco ha dejado de girar completamente antes de sacar el disco.

Para hacer una pausa en la reproducción

Pulse PLAY/PAUSE ► II durante la reproducción.

Puede pulsar CD PLAY/PAUSE en el mando a distancia para detener la reproducción.

Para reanudar la reproducción, vuelva a pulsar el botón.

Salto

• Para saltar a una pista anterior

Durante la reproducción, pulse una vez para volver al principio de la pista actual y pulse dos veces para volver al principio de la pista anterior.

• Para saltar a la siguiente pista

Durante la reproducción, pulse el botón para saltar al principio de la siguiente pista.

Unidad principal

Mando a distancia

Búsqueda – Localización de una posición deseada del disco

Mantenga pulsado |▶ o ▶ durante la reproducción.

Escuche el sonido y suelte el botón cuando encuentre la posición deseada.

Unidad principal

Mando a distancia

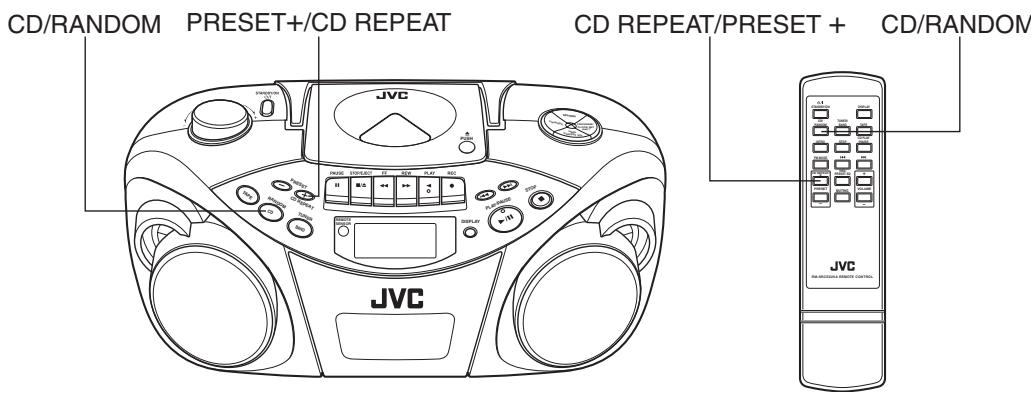

Reproducción repetida/aleatoria

Reproducción repetida

Pulse PRESET + / CD REPEAT durante la reproducción.

Puede pulsar CD REPEAT / PRESET + en el mando a distancia para seleccionar la reproducción repetida.

Cada vez que pulsa el botón, el modo de repetición cambia en el siguiente orden:

Reproducción repetida de todas las pistas del disco (Aparece "REPEAT ALL".)

Reproducción repetida de una sola pista (Aparece "REPEAT 1".)

Se cancela la reproducción repetida.

Reproducción aleatoria

Pulse el botón CD/RANDOM en el modo CD para que aparezca el indicador RANDOM en el visualizador.

Puede pulsar CD/RANDOM en el mando a distancia para seleccionar la reproducción aleatoria.

Las pistas se reproducen en orden aleatorio.

Para cancelar la reproducción aleatoria, pulse de nuevo el botón para que desaparezca el indicador RANDOM.

Reproducción programada

Se pueden programar hasta 20 pistas para reproducirlas en el orden deseado.

Nota:

Hay un tiempo límite para realizar los siguientes pasos. Si el ajuste se cancela antes de acabar, comience de nuevo desde el paso 2.

1 Pulse CD/RANDOM para entrar en el modo CD. Puede pulsar CD/RANDOM en el mando a distancia para entrar en el modo CD. 2 Pulse PROGRAM/CLOCK SET en modo parada. El indicador PROG comienza a parpadear en el visualizador.

3 Pulse o para seleccionar la pista que desee programar.

4 Pulse PROGRAM/CLOCK SET. 5 Repita los pasos 3 y 4 para programar otras pistas. 6 Pulse PLAY/PAUSE /I especialmente cuando parpadea el indicador PROG.

Las pistas se reproducen en el orden programado. Puede pulsar CD PLAY/PAUSE en el mando a distancia para iniciar la reproducción programada.

Notas:

• Si el indicador PROG desaparece antes de pulsar PLAY/PAUSE ►/II (o CD PLAY/PAUSE en el mando a distancia), pulse PROGRAM/CLOCK SET y, a continuación, se inicia la reproducción.
• Si pulsa CD/RANDOM cuando está en modo CD, la unidad entra en modo de reproducción aleatoria.

Para detener la reproducción

Pulse STOP (o STOP en el mando a distancia).

El indicador PROG desaparece y la unidad sale de la reproducción programada.

Para comprobar el contenido del programa

Antes de iniciar la reproducción programada, pulse PROGRAM/CLOCK SET.

Cada vez que pulsa el botón, las pistas programadas se muestran en el visualizador.

Para añadir pistas al programa

1 Pulse repetidamente PROGRAM/CLOCK SET hasta que "00" aparezca como el número de pista. 2 Pulse ◄◄ o ►► para seleccionar el número de pista y, a continuación, pulse PROGRAM/CLOCK SET.

Para editar el programa

1 Pulse repetidamente PROGRAM/CLOCK SET hasta que aparezca el número de programa que desee editar. 2 Pulse ◄◄ o ►► para seleccionar un nuevo número de pista y, a continuación, pulse PROGRAM/CLOCK SET.

Para repetir la reproducción programada

Pulse PRESET + / CD REPEAT (o CD REPEAT / PRESET + en el mando a distancia) después de iniciar la reproducción programada.

Para borrar todo el programa de la memoria

Pulse PROGRAM/CLOCK SET de modo que el indicador PROG parpadee y pulse STOP (o STOP en el mando a distancia) cuando el indicador PROG parpadea.

También se cancela el programa memorizado cuando se abra la bandeja del disco.

Nota:

Después de programar 20 pistas, el número de programa vuelve a “1”. La programación de más pistas sobreescribe las pistas ya programadas con ellos míeros.

Reproducción de introducciones – Reproducción Intro

Cada pista o cada pista programada de un CD puede reproducirse durante los primeros diez segundos.

Pulse INTRO.

El indicador INTRO aparece en el visualizador y se inicia la reproducción Intro.

Para usar la reproducción Intro para una reproducción programada y aleatoria, pulse el botón después de iniciar la reproducción.

Para detener durante la reproducción

Pulse STOP (o STOP en el mando a distancia).

El indicador INTRO desaparece y la unidad sale de la reproducción Intro.

Para cancelar la reproducción Intro sin detener la reproducción

Pulse INTRO durante la reproducción.

El indicador INTRO desaparece y la unidad continúa la reproducción.

Nota:

Si pulsa INTRO mientras se reproducen los diez primeros segundos de una pista, comienza a reproducirse la introducción de la siguiente pista.

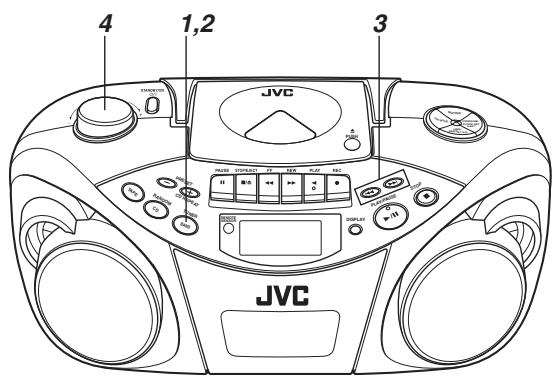

Sintonización de una emisora

1 Pulse BAND/TUNER para entrar en el modo de sintonizador. 2 Pulse BAND/TUNER para seleccionar la banda, FM o AM. 3 Mantenga pulsado |▶▶ o ▶▶ durante más de 1 segundo.

La unidad empieza a buscar y se detiene cuando sintoniza una emisora de señal fuerte.

Si pulsa breve y rápidamente el botón |←< o >|, la frecuencia cambia de paso a paso.

4 Ajuste el volumen.

Cambie el modo de recepción de FM

Cuando apenas se reciben emisiones de FM en estéreo o si hay ruidos, la recepción mejora en monoaural.

Pulse FM MODE hasta que el indicador MONO aparezca en el visualizador.

Para recuperar el efecto estéreo, pulse de nuevo FM MODE de modo que el indicador MONO desaparezca.

Unidad principal

Mando a distancia

Utilización de las antenas

FM

AM

Nota:

La antena con núcleo de ferrita integrado puede recibir interferencias de receptores de televisión en las cercanías, distorsionando la recepción de AM.

Nota:

El ajuste del modo de recepción de FM se cancelará cuando sintonice otra emisión.

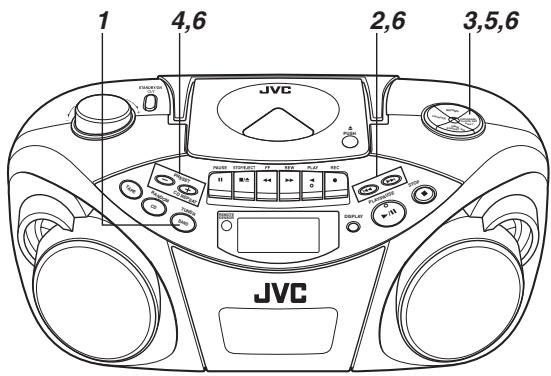

Presintonización de emisoras

Puede presintonizar 10 emisoras de FM y 10 de AM.

Hay un límite de tiempo para realizar los siguientes pasos. Si el ajuste se cancela antes de acabar, comience de nuevo desde el paso 3.

Nota:

En algunos casos, las frecuencias de prueba ya se han memorizado para el sintonizador, ya que la fábrica examinó la referencia de presintonización del sintonizador antes del transporte. No se trata de un funcionamiento defectuoso. Puede presintonizar las emisoras que desee en la memoria siguiendo el método de presintonización.

1 Pulse BAND/TUNER para seleccionar la banda, FM o AM. 2 Pulse | 0 | para sintonizar la emisora que desee presintonizar. 3 Pulse PROGRAM/CLOCK SET.

El indicador PROG comienza a parpadear en el visualizador.

4 Pulse PRESET +/CD REPEAT o PRESET - para seleccionar el número presintonizado.

Puede pulsar CD REPEAT / PRESET + o PRESET - en el mando a distancia para seleccionar el número presintonizado.

Número presintonizado

5 Pulse PROGRAM/CLOCK SET.

La emisora sintonizada en el paso 2 se almacena en el número presintonizado seleccionado en el paso 4. Si almacena una nueva emisora en un número utilizado, se borra la emisora previamente almacenada.

6 Repita los pasos 2 a 5 para presintonizar otras emisoras, utilizando diferentes números presintonizados.

Sintonización de presintonías

1 Pulse BAND/TUNER para seleccionar la banda, FM o AM. 2 Pulse repetidamente PRESET + / CD REPEAT o PRESET – hasta que aparezca el número presintonizado deseado.

Nota:

Si desenchufa el cable de alimentación de CA o si se produce un corte de energía, las presintonías se borrarán al cabo de unos días. Si esto sucede, vuelva a presintonizar las emisoras.

Notas acerca de las cintas de casete

• Utilice solo cintas normales de tipo I. Las características de grabación/reproducción de esta unidad son las de las cintas normales, que tienen diferentes características a las de las cintas de CrO2 y metal.
• No se recomienda la utilización de cintas de más de 120 minutos, ya que puede producirse un deterioro de las características y estas cintas se atascan fácilmente en el rodillo y cabrestante.
• Una cinta floja puede provocar problemas. Apriete suavemente la cinta con un lápiz tal como aparece en la figura.

Gire el lápiz para tensar la cinta.

• Para evitar que se borren accidentalmente las grabaciones, rompa la(s) lengüeta(s) con un destornillador. Después de romper las lengüetas, vuelva a tapar las ranuras con cinta adhesiva para borrar o volver a grabar la cinta.

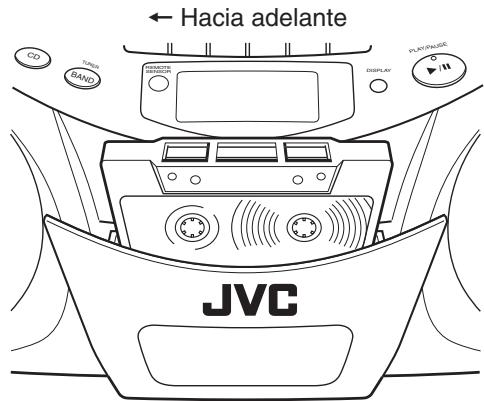

Colocación de un casete

1 Pulse STOP/EJECT \(\square/\triangle\) para abrir el portacasetes. 2 Coloque un casete con el lado abierto hacia arriba y el lado de reproducción hacia afuera como se muestra en la siguiente ilustración.

3 Cierre el portacasetes presionándolo suave y firmemente.

El portacasetes se ajusta en su posición.

1 Pulse TAPE para entrar en el modo de cinta. 2 Coloque un casete.

Utilice solo cintas normales de tipo I.

3 Pulse PLAY \(\triangleleft\) para iniciar la reproducción. 4 Ajuste el volumen.

Bobinado rápido de una cinta

Pulse REW \(\triangleright \triangleright\) o FF \(\triangleleft \triangleleft\).

Cuando la cinta llegue al final, pulse STOP/EJECT \(\square /\triangle\) para liberar REW \(\triangleright \triangleright\) o FF \(\triangleleft \triangleleft\).

Para detener la reproducción

Pulse STOP/EJECT \(\blacksquare /\triangle\).

La cinta también se detiene cuando llega al final.

1 Prepare la fuente de grabación.

• Cuando grabe de la radio: Ajuste al modo de sintonizador y sintonice una emisora deseada.
• Cuando grabe un CD: Ajuste al modo CD y coloque un disco CD.

2 Coloque un casete virgen o borrable.

Utilice solo cintas normales de tipo I.

3 Pulse REC ●

PLAY ◀ también se pulsa y comienza la grabación.

Para detener la grabación

Pulse STOP/EJECT ■/▲

La cinta también se detiene cuando llega al final.

Notas:

• Debe tenerse en cuenta que pueda ser ilegal grabar cintas pregrabadas, grabaciones o discos sin el consentimiento del propietario de los derechos de autor sobre la grabación de sonido o de video, emisión o programación por cable y en cualquier trabajo literario, dramático, musical o artístico contenido.
• El nivel de grabación se ajusta automáticamente de modo correcto, de manera que no se ve afectado por VOLUME. Por lo tanto, durante la grabación puede ajustar el sonido que está escuchando sin afectar al nivel de la grabación.
• Si la grabación presenta demasiado ruido o estática, puede que la unidad estuviera demasiado cerca de un TV encendido durante la grabación. Apague el TV o aumente la distancia entre el TV y la unidad.

Utilización de la función de supresión de ruido

Cuando se graba una emisión de AM, puede escuchar ruidos. Si esto sucede, cambie el interruptor BEAT CUT de la parte posterior de la unidad a "1" o "2" para reducir los ruidos.

Para iniciar la grabación en el momento exacto

1 Pulse primero PAUSE II y, a continuación, pulse REC ●, y entrará en el modo de pausa de la grabación (modo de espera). 2 Pulse PAUSE II para que la cinta comience a grabar en el momento exacto en que desea empezar a grabar.

Nota:

No deje la unidad en el modo de pausa durante más de una hora. En su lugar, pulse el botón STOP/EJECT ■/▲ para detener la cinta.

Grabación sincronizada con la reproducción del CD

Puede hacer que el reproductor de CDs comience a reproducir cuando la pletina entra en el modo de grabación.

1 Coloque un casete. Utilice solo cintas normales de tipo I. 2 Coloque un CD. 3 Pulse CD/RANDOM para entrar en el modo CD.

Puede pulsar CD/RANDOM en el mando a distancia para entrar en el modo CD.

4 Especifique una pista o punto en el disco para iniciar la grabación.

• Para iniciar la grabación de la pista deseada, seleccione la pista pulsando ◁◁ o ▷ en modo de parada.
• Para iniciar la grabación desde el punto deseado de un disco, reproduzca el disco y haga una pausa en el punto deseado pulsando PLAY/PAUSE ▷/II (o CD PLAY/PAUSE en el mando a distancia).

5 Pulse REC ●

PLAY ◁ también se pulsa y se inicia la grabación sincronizada. - El indicador CD SYNC aparece en el visualizador durante la grabación sincronizada.

Si la cinta llega primero al final, el reproductor de CDs entra en modo de pausa. Pulse PLAY/PAUSE ▷ (o CD PLAY/PAUSE en el mando a distancia) para reanudar la reproducción, o pulse STOP (o STOP en el mando a distancia) para detener la reproducción.

Si el reproductor de CDs se detiene primero, la cinta continúa funcionando. En este caso, pulse STOP/EJECT ■/▲ para detener la cinta.

Borrado

Cuando se graba sobre una cinta pregrabada, la grabación anterior se borra y la próxima vez que reproduzca la cinta solo se escuchará la nueva grabación.

Para borrar una cinta sin hacer una nueva grabación

1 Pulse TAPE en la unidad para entrar en el modo de cinta. 2 Pulse REC ●

Limpieza de los cabezales, cabrestante y rodillo

¡La limpieza es importante!

Cuando la cinta está en marcha, el polvo magnético y la suciedad se acumulan naturalmente en los cabezales, cabrestante y rodillo. Cuando se ensucian mucho:

• Se deteriorará la calidad del sonido.
• Baja el nivel de calidad del sonido.
• La grabación anterior no se borra completamente.
• La grabación no se realiza bien.

Para evitar estos problemas, limpie los cabezales, cabrestante y rodillo cada 10 horas de uso.

Abra el portacasetes. Limpie los cabezales, cabrestante y rodillo.

Para una limpieza efectiva, utilice un kit de limpieza disponible en las tiendas de audio.

Después de la limpieza, asegúrese de que el líquido de limpieza se haya secado completamente antes de colocar un casete.

Precauciones:

• Mantenga alejados los imanes y objetos metálicos del cabezal. Si el cabezal se imanta, el ruido aumenta y se deteriorará el sonido.
• Desmagnetice el cabezal de grabación/reproducción cada 20 o 30 horas de uso con un desmagnetizador disponible en las tiendas de audio. Cuando desmagnetice el cabezal, la unidad debe estar apagada.

Como el cabezal de borrado de la unidad es de tipo magnético, no lo desmagnetice.

• No utilice otro limpiador que no sea alcohol para limpiar. El disolvente y la bencina dañarán el rodillo de caucho.

Limpieza de la lente receptora de CDs

Si la lente receptora de CDs está sucia, el sonido puede perder calidad.

Abra la bandeja del disco y limpie la lente.

Utilice un soplador (disponible en las tiendas de cámaras, etc.) para eliminar el polvo de la lente.

SOLUCIÓN DE PROBLEMAS

• Si tiene problemas con su unidad, consulte las posibles soluciones de la siguiente lista antes de llamar a un centro de asistencia técnica.
• Si no puede resolver el problema con los siguientes consejos, o si la unidad se ha dañado físicamente, llame a una persona cualificada, como su distribuidor, para llevar a cabo la reparación.

Síntoma	Possible causa	Solución
No pueda encenderse laupon.	El cable de alimentación estádesenchufado.	Enchufe el cable de alimentación.
La cinta no semueve alpulsar PLAY	·PAUSE II está presionado.	Pulse de nuevo PAUSE II para soltarlo.
El sonido de reproducción está a un nivel muy bajo.	·Se han acabado las pilas.·Elcabezal está sucio.	·Cambie las pilas porunas新模式.·Limpie elcabezal.
REC •no funciona.	·Las lengüetas de seguridad del casete está rotas.·No hay ningún casete insertado.	·Vuelva a sellar las ranuras con cinta adhesiva.·Inserte un casete.
El disco está insertado pero no reproduce.	·El disco está colocado al revés.·El disco está sucio.·El disco está dañado o deformado.·La lente está sucia.·Hay condensación de humedad.	·Inserte el disco con la cara de la etiqueta hacía arriba.·Limpie el disco.·Cambie el disco por uno que pueda reproducirse.·Limpie la lente.·Encienda laupon y espere una o dos horas antes de/utilizarla.
No se esucha ningún sonido por los altavoces.	Los auriculares estáconectados.	Desconnecte los auriculares.
La velocidad de la cinta es irregular y se produce fluctuación y trémolo.	·El rodillo de lectureura o cabrestante está sucio.·Se han(PCabido las pilas.	·Limpie el rodillo y cabrestante.·Cambie las pilas porunas新模式.
La recepción de la radio es mala y hay mucha estática.	La antenna no está bien ajustada.	Ajuste la antenna adecuadamente.
El mando a distancia no funciona.	·Se han(PCabido las pilas del mando a distancia.·La sección del sensor remoto está expuesta a una luz brillante (luz solar directa, etc.)	·Cambie las pilas porunas新模式.·No utilise laupon bajo luz solar directa, etc.

Nota:

Cuando se mueve la unidad de un lugar frío (menos de 0 °C) a un lugar caliente, puede que no funcione normalmente debido a la formación de humedad debajo de la platina. El funcionamiento normal se recuperará después de esperar una o dos horas.

Reajuste de la unidad

Si no se puede solucionar el mal funcionamiento del aparato siguiendo las instrucciones de la sección "SOLUCIÓN DE PROBLEMAS" (el aparato no funciona o la pantalla no lo hace debidamente, etc.), pulse el botón RESET en la parte posterior de la unidad con un objeto puntiagudo, mientras la unidad está encendida.

Nota:

El reajuste hace que la unidad recupere los ajustes de fábrica y se borren todos los ajustes realizados por el usuario.

Reproductor de CDs

Capacidad de CDs : 1 CD

Relación señal-ruido : 75 dB

Gama dinámica : 60 dB

Sintonizador

Gama de frecuencias : FM 87,5 - 108,0 MHz AM 522 - 1 629 kHz

Antenas : Antena telescópica para FM Antena de núcleo de ferrita para AM

Pletina

Frecuencia de respuesta : 60 Hz - 10 000 Hz

Fluctuación y trémolo : 0,15% (WRMS)

Tiempo de bobinado rápido : Aprox. 150 seg. (casete C-60)

General

Altavoces 9cm× 2

Impedancia de

los altavoces : 4 Ω

Potencia de salida

:4Ω

: 4W (2W + 2W) a 4Ω (10% DAT)

Terminales de salida

Suministro eléctrico

:PHONES × 1

: 230VCA ,50Hz 9 V CC (pilas R20 (SUM-1)/D (13D)× 6)

Consumo

: 13 W (en funcionamiento) 3 W (en modo de espera)

Dimensiones

: 420mm× 178mm× 250 mm (An/Al/Prf)

Peso Accesorios

: Aprox. 3,2kg (sin pilas)

suministrados

: Cable de alimentacion de CA× 1 Mando a distancia × 1 Pilas para el mando a distancia (AAA/UM-4/R03) × 2

El Diseño y las especificaciones están sujetos a cambios sin previo aviso.

ÍNDICE

CARACTERÍSTICAS 1

ADVERTENCIAS DE SEGURIDAD 1

ADVERTENCIAS DE USO 2

ALIMENTACIÓN 3

NOMBRES DE LAS PARTES Y DE LOS CONTROLES 4

MANDO A DISTANCIA 5
