MANUAL DE USUARIO RC-EX30B JVC
MANUAL DE INSTRUCCIONES
INSTRUCCIONES
Advertencias, precauciones y otros avisos
Desconecte el cable de alimentación para desactivar la alimentación por completo. Cualquiera que sea la posición del interruptor STANDBY/ON, la alimentación no se corta por completo.
Para reducir el riesgo de descargas eléctricas, incendios, etc.:
- No extraiga los tornillos, las cubiertas ni la caja.
- No exponga este aparato a la lluvia ni a la humedad.
PRECAUCIÓN
- No obstruya las ranuras ni los orificios de ventilación. (Si las ranuras o los orificios de ventilación quedan tapados con un periódico, un trozo de tela, etc., no se podrá disipar el calor).
- No coloque sobre el aparato ninguna llama al descubierto, como velas encendidas.
- Cuando tenga que desechar las pilas, tenga en cuenta los problemas ambientales y observe estrictamente los reglamentos o las leyes locales sobre la disposición de las pilas.
- No exponga este aparato a la lluvia, humedad, goteos o salpicaduras. Tampoco coloque recipientes que contengan líquidos, como floreros, encima del aparato.
PRECAUCIÓN
1. PRODUCTO LÁSER CLASE 1. 2. PRECAUCIÓN: No abra la tapa superior. En el interior de la unidad no hay piezas que pueda reparar el usuario; encargue el servicio a personal técnico cualificado. 3. PRECAUCIÓN: Radiación láser visible e invisible en caso de apertura o con el interbloqueo averiado o defectuoso. Evite la exposición directa a los haces. 4. REPRODUCCIÓN DE LA ETIQUETA: ETIQUETA DE PRECAUCIÓN, COLOCADA EN EL INTERIOR DE LA UNIDAD.
ADVERTENCIAS IMPORTANTES SOBRE PRODUCTOS LÁSER
Precaución: ventilación correcta
Para reducir el riesgo de descargas eléctricas e incendios y prevenir posibles daños, instale el equipo en un lugar que cumpla los siguientes requisitos:
1. Parte frontal: Sin obstrucciones, espacio abierto. 2. Lados/parte superior/parte posterior: No debe haber obstrucciones en las áreas indicadas por las dimensiones de la figura. 3. Parte inferior: Sitúe el equipo sobre una superficie nivelada. Mantenga un espacio adecuado para permitir el paso del aire y una correcta ventilación, situando el equipo sobre un soporte de 10 o más cm de altura.
PRECAUCIONES DE SEGURIDAD 1
PRECAUCIONES DE MANEJO 2
SUMINISTRO ELÉCTRICO 3
NOMBRE DE LAS PIEZAS Y CONTROLES 4
MANDO A DISTANCIA 5
CONEXIÓN/DESCONEXIÓN DE LA UNIDAD .... 6
AJUSTE DEL RELOJ 7
AJUSTE DEL SONIDO 8
REPRODUCCIÓN DE DISCOS CDs 9
RECEPCIÓN DE LA RADIO 15
REPRODUCCIÓN DE CASETES 17
GRABACIÓN 19
MANTENIMIENTO 21
SOLUCIÓN DE PROBLEMAS 22
ESPECIFICACIONES 23
CARACTERÍSTICAS
1 Sistema portátil con reproductor de CDs
- Las funciones del CD pueden controlarse tanto con el mando a distancia como con la unidad principal.
- Capacidad de reproducción de CDs de 8 cm
2 La pantalla de cristal líquido digital (LCD) indica el estado general de la reproducción
3 Grabación sincronizada con la reproducción del CD 4 Reproduce MP3 5 Efecto de sonido hipergrave
PRECAUCIONES DE SEGURIDAD
Prevención de descargas eléctricas, incendio y daños
- Incluso cuando el botón STANDBY/ON está ajustado a STANDBY, circula una pequeña cantidad de corriente. Cuando se enciende la unidad, la ventana de visualización se enciende en color azul. Cuando la unidad está en modo de espera, el visualizador se apaga. (Sin embargo, tenga en cuenta que si la unidad funciona con pilas, el visualizador no se ilumina, aunque la unidad esté encendida.) Para ahorrar electricidad y para su seguridad cuando no vaya a utilizar la unidad durante un largo periodo de tiempo, desenchufe el cable de alimentación de la toma de CA doméstica.
- No toque el cable de alimentación con las manos húmedas.
- Cuando desenchufe de la pared, siempre sujete y tire de la clavija y no del cable de alimentación.
- Consulte con su distribuidor más cercano si se produce un daño, desconexión o mal contacto en el cable.
- No doble con fuerza, tire ni retuerza el cable.
- La etiqueta de potencia nominal está situada en el exterior de la parte inferior.
- No modifique el cable de alimentación de ninguna forma.
- No quite los tornillos para desmontar la unidad ni toque nada en el interior de la unidad, para evitar accidentes.
- No inserte ningún objeto metálico en la unidad.
- Desenchufe el cable de alimentación si existe la posibilidad de que caiga un rayo.
- Si entra agua debajo de la unidad, desenchufe el cable de alimentación de la toma y consulte con su distribuidor.
- No bloquee los orificios de ventilación de la unidad para que no se acumule el calor en el interior.
- No instale la unidad en un lugar con poca ventilación de aire.
No utilice esta unidad cuando está expuesta directamente a los rayos del sol ni deje la unidad en un automóvil cerrado (o yate, etc.) donde pueda quedar expuesta a temperaturas superiores a 40°C
1 Evite el uso de la unidad en los siguientes lugares:
- Donde la temperatura pueda subir o bajar mucho; la gama de temperaturas recomendada es de 5°C a 35°C .
- Donde está expuesta a vibraciones.
- Donde haya mucha humedad, por ejemplo en el baño.
- Donde pueda quedar magnetizada por un imán o altavoz.
2 Tenga cuidado con el polvo.
Asegúrese de cerrar la bandeja del disco para que la lente no se ensucie con el polvo. No toque la lente.
3 Condensación
Puede condensarse humedad en los siguientes casos, en los que la unidad no funciona correctamente:
- La unidad está en una habitación donde se acaba de encender la calefacción.
- La unidad está en un lugar donde hay humo o mucha humedad.
- La unidad se llevó de un lugar frío a una habitación caliente.
En estos casos, ajuste el botón STANDBY/ON a ON y espere una o dos horas antes del uso.
4 Control del volumen
Los discos CD producen muy poco ruido en comparación con los discos analógicos. Si se ajusta el volumen cuando se escucha un ruido similar al de los discos analógicos, los altavoces pueden dañarse por una repentina subida de volumen al empezar la reproducción. Por lo tanto, baje el volumen antes de empezar y ajuste según sea necesario cuando reproduzca un CD.
5 Mecanismo de seguridad
La unidad contiene un mecanismo de seguridad de interbloqueo que desactiva el rayo láser cuando se abre la bandeja del disco.
6 No coloque objetos metálicos, como cintas de casete, cerca de los altavoces.
Como los altavoces contienen imanes en su interior, no coloque cintas de casete ni tarjetas magnéticas cerca, ya que pueden borrarse los datos grabados.
7 Mantenga la unidad alejada del TV.
Cuando se utiliza la unidad cerca de un TV, la imagen del TV puede distorsionarse. En este caso, aleje la unidad del TV. Si esto no corrige la situación, evite utilizar la unidad cuando esté encendido el TV.
8 Limpieza de la carcasa
Si se ensucia la carcasa, límpiela con un paño suave y seco. Nunca utilice bencina ni disolventes ya que pueden dañar el acabado de la superficie.
9 Cuando utilice los auriculares
- No los utilice con un volumen alto ya que pueden dañar sus oídos.
- Para su seguridad, no conduzca mientras utilice los auriculares.
10 Asa de transporte
No levante ni baje el asa de transporte con la antena telescópica extendida, para evitar que se dañe la antena. Coloque el asa de transporte de tal forma que no interfiera con el funcionamiento.
Funcionamiento con CA doméstica
Conecte el cable de alimentación de CA.
PRECAUCIONES:
- Utilice solo el cable de alimentación de JVC suministrado con esta unidad para evitar un malfuncionamiento o daño en la unidad. Quite las pilas cuando utilice el cable de alimentación.
- Desenchufe el cable de alimentación de la toma cuando salga o cuando no vaya a utilizar la unidad durante un largo periodo de tiempo.
Funcionamiento con pilas
Colocación de las pilas
1 Abra la tapa de las pilas.
Tire de la tapa de pilas hacia usted mientras presiona las secciones marcadas por las flechas.

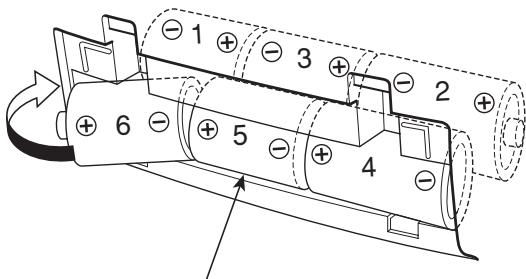

2 Coloque seis pilas R20 (SUM-1)/D (13D).
Asegúrese de colocar las pilas con los terminales + y - en la posición correcta.
Pilas R20 (SUM-1)/D (13D)
3 Vuelva a colocar la tapa.
Verificación de las pilas
Si disminuye la velocidad de la cinta o el nivel de salida del sonido, o si la reproducción de CDs es intermitente, cambie todas las pilas por otras nuevas.
Si hace grabaciones importantes, utilice pilas nuevas (preferiblemente pilas alcalinas con una vida útil más larga) para evitar posibles fallos.
Para un mejor uso de las pilas
- El funcionamiento continuo de la unidad hace que la carga de las pilas se consuma más rápidamente que con un funcionamiento no continuo.
- El funcionamiento de la unidad en un lugar frío hace que la energía de las pilas se consuma más rápidamente que en un lugar caliente.
PRECAUCIONES:
- Si no utiliza la unidad durante un largo periodo de tiempo (más de dos semanas) o si usa corriente alterna doméstica, quite las pilas para evitar un mal funcionamiento y daños en la unidad.
- Cuando se ha conectado el cable de alimentación de JVC suministrado con esta unidad, la alimentación cambia automáticamente de las pilas a corriente alterna doméstica, incluso cuando las pilas están colocadas.
Sin embargo, quite las pilas cuando utilice el cable de alimentación.
PRECAUCIONES AL UTILIZAR LAS PILAS:
Si se utilizan incorrectamente las pilas, puede producirse fugas de los productos químicos del interior de las pilas o puede explotar. Debe tener en cuenta lo siguiente:
- Compruebe que ha colocado correctamente los terminales positivo (+) y negativo (-) de las pilas y colóquelos tal como se indica en la ilustración de la izquierda.
- No mezcle pilas nuevas y viejas ni mezcle distintos tipos de pilas.
- No trate de recargar pilas no recargables.
- Quite las pilas cuando no vaya a utilizar la unidad durante largo periodo de tiempo.
Si los productos químicos de las pilas entran en contacto con su piel, lávese inmediatamente con agua. Si se producen fugas de productos químicos en la unidad, limpie completamente la unidad.

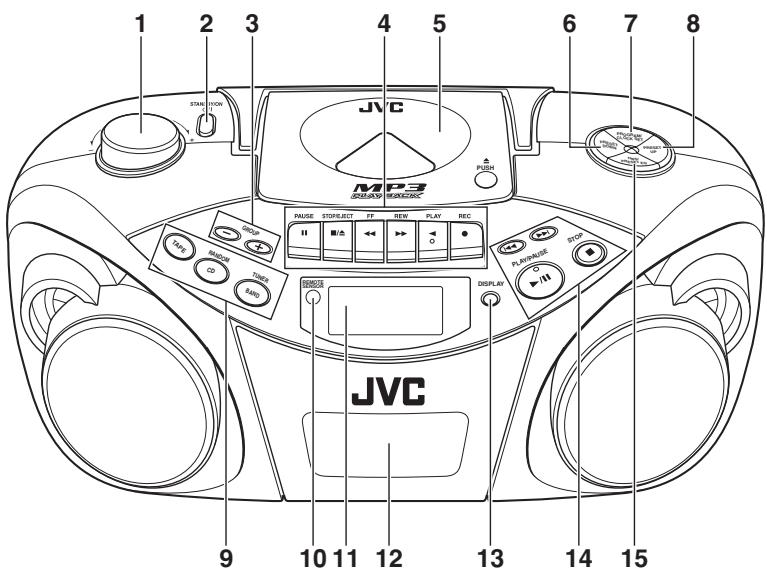

Partes superior y frontal
1 Selector VOLUME 2 Botón STANDBY/ON /I 3 Botón GROUP - Botón GROUP + 4 Botones de funcionamiento de la cinta
Botón PAUSE II
Botón STOP/EJECT ▪
Botón FF
Botón REW
Botón PLAY
Botón REC
5 Bandeja del disco 6 Botón PRESET DOWN 7 Botón PROGRAM/CLOCK SET
8 Botón PRESET UP 9 Botón TAPE
Botón CD/RANDOM
Botón BAND/TUNER
10 REMOTE SENSOR 11 Visualizador 12 Casetera 13 Botón DISPLAY 14 Botón
Botón
Botón PLAY/PAUSE ▷/II
Botón STOP
15 Botón HBS/PRESET EQ

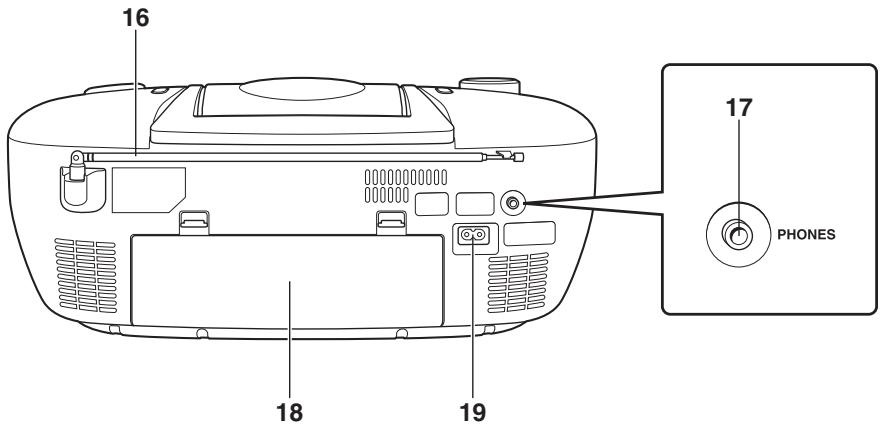

Parte posterior
Conecte los minialtavoces estéreo (diámetro 3,5 mm, impedancia de 16 Ω a 32 Ω) a esta toma. Se desactiva la calidad del altavoz cuando se conectan los altavoces.
18 Tapa del portapilas
19 Toma ~ AC IN (entrada de CA)
MANDO A DISTANCIA
Colocación de las pilas
1 Quite la tapa de las pilas de la parte posterior del mando a distancia.
2 Coloque dos pilas AAA (UM-4)/R03 (suministradas).
Coloque las pilas con los terminales ⊕ y ⊖ de tal forma que se correspondan con la indicación del interior del portapilas.
Coloque primero los extremos ⊖
3 Vuelva a colocar la tapa de las pilas.
Cambio de pilas
La máxima distancia de funcionamiento del mando a distancia y la sección del sensor remoto de la unidad es de unos 7 metros. Cuando el rango de funcionamiento disminuya o el funcionamiento del mando a distancia se vuelva inestable, cambie las pilas por otras nuevas.
Notas sobre la utilización del mando a distancia
- Oriente la parte superior del mando a distancia hacia la sección del sensor remoto de la unidad lo más directamente posible. La distancia de funcionamiento del mando a distancia con un ángulo.
- Pulse los botones suave y firmemente.
- No exponga la sección del sensor remoto de la unidad a una luz fuerte (rayos solares directos o luz artificial) y asegúrese de que no haya obstáculos entre la sección del sensor remoto y el mando a distancia.

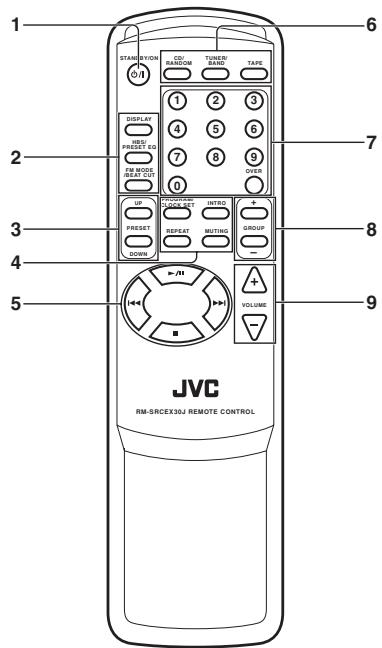

Nombres de los botones
1 Botón STANDBY/ON /I 2 Botón DISPLAY Botón HBS/PRESET EQ Botón FM MODE/BEAT CUT 3 Botones PRESET UP/DOWN 4 Botón PROGRAM/CLOCK SET Botón INTRO Botón REPEAT Botón MUTING 5 Botón ▷/II Botón | ⊿ Botón Botón Botón 6 Botón CD/RANDOM Botón TUNER/BAND Botón TAPE 7 Botones numerados 8 Botones GROUP +/- 9 Botones VOLUME +/-

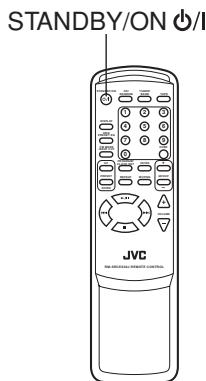

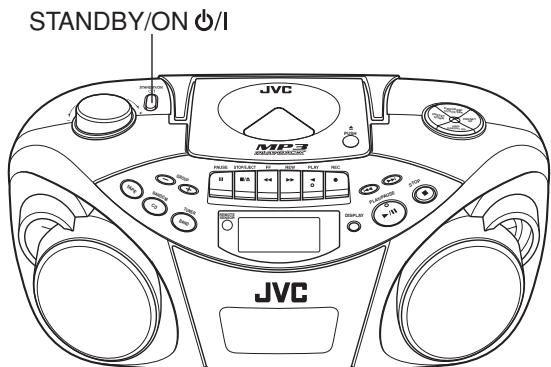

CONEXIÓN/DESCONEXIÓN DE LA UNIDAD
STANDBY/ON
Botón STANDBY/ON
Pulse el botón STANDBY/ON \(\mathcal{O} / \mathcal{I}\) de la unidad para encender y apagar la unidad.
Alternativamente, puede usar el botón STANDBY/ON \(\mathcal{O} / \mathcal{I}\) en el mando a distancia.
El visualizador se iluminará cuando se enciende la unidad. (Sin embargo, tenga en cuenta que si la unidad funciona con pilas, el visualizador no se iluminará mientras la unidad está encendida.) La unidad está lista para reproducir la fuente seleccionada cuando se desconectó por última vez la unidad.
Para desconectar por completo el suministro eléctrico
Desenchufe el cable de alimentación de CA de la toma de CA. Si las pilas están colocadas en la unidad, sáquelas.
Notas:
- Cuando desenchufe el cable de alimentación de CA o si se produce un corte de energía, el reloj se reajustará inmediatamente a "0:00" y las presintonías del sintonizador (consulte la página 16) se borrarán al cabo de unos días. La indicación del reloj seguirá parpadeando hasta que ajuste de nuevo el reloj.
- Quite las pilas cuando transporte la unidad a mano o en el maletero de un coche. Esto evita que se encienda accidentalmente la unidad, evitando un consumo inútil de las pilas.
Antes de utilizar la unidad, ajuste el reloj incorporado a esta unidad.
El reloj utiliza la indicación de 24 horas.
1 Pulse STANDBY/ON Ö/Ö para apagar la unidad, si está encendida.
El reloj parpadea en el visualizador.
2 Mantenga presionado PROGRAM/CLOCK SET durante más de 2 segundos.
Los dígitos de la hora comienzan a parpadear.
3 Pulse |▶ o ▶ para ajustar la hora y, a continuación, presione PROGRAM/CLOCK SET.
Los dígitos de los minutos comienzan a parpadear.
4 Pulse |◀ o ▶ para ajustar los minutos y, a continuación, pulse PROGRAM/CLOCK SET.
Nota:
Si se produce un corte de energía, el reloj pierde el ajuste y se reajusta a "0:00". La indicación del reloj seguirá parpadeando hasta que ajuste de nuevo el reloj.
Para ver el reloj cuando la unidad está encendida
Presione DISPLAY.
Cada vez que presione el botón, el visualizador cambia a la indicación del reloj y la indicación normal.
Unidad principal
Mando a distancia
Nota:
Si utiliza la unidad con el reloj, la pantalla cambia a la indicación normal.

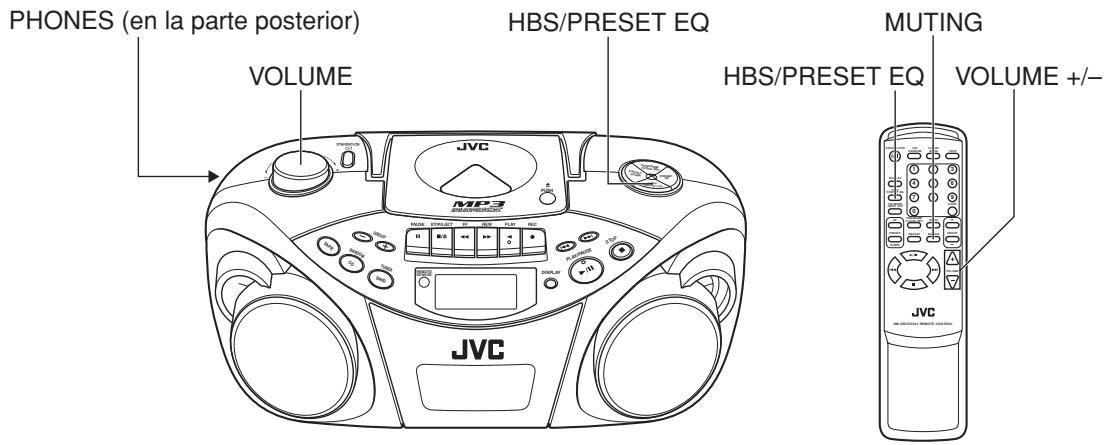

Ajuste de volumen
Gire VOLUME en el sentido de las agujas del reloj para subir el volumen, o en sentido contrario para bajarlo.
Puede pulsar VOLUME + o VOLUME - en el mando a distancia para subir o bajar el volumen respectivamente.
El nivel de volumen tiene 31 niveles de ajuste (MIN, 1, 2, ... 29, MAX).
VOL 15
Precaución:
NO opere la unidad con el volumen ajustado a un nivel muy alto; de lo contrario, una subida repentina del volumen podrá dañar sus oídos y/o los altavoces y auriculares la próxima vez que encienda la unidad o inicie la reproducción de otra fuente.
RECUERDE que no puede ajustar el volumen a menos que encienda la unidad.
Silenciamiento temporal del sonido
Presione MUTING en el mando a distancia durante la reproducción.
Se enmudece el sonido y verá aparecer "MUTING" en la ventana de visualización.
Para recuperar el sonido, pulse de nuevo MUTING.
Escucha por los auriculares
No se emite sonido por los altavoces. Asegúrese de bajar el volumen antes de conectar los auriculares.
Refuerzo del sonido de graves
Se puede disfrutar de potentes sonidos de graves con el efecto de sonido hipergrave.
Mantenga pulsado el botón HBS/PRESET EQ hasta que aparezca el indicador HBS en el visualizador.
Para desactivar el efecto, mantenga pulsado el botón hasta que desaparezca el indicador HBS.
Selección del modo de sonido
Puede seleccionar uno de los 5 modos de sonido preajustados.
CLASSIC: Ideal para música clásica.
ROCK: Realza las bajas y altas frecuencias. Ideal para música acústica.
POP: Ideal para música vocal.
JAZZ: Ideal para música de jazz.
FLAT: Sonido normal.
Selección del modo de sonido
Pulse repetidamente HBS/PRESET EQ hasta que aparezca el indicador del modo de sonido deseado en el visualizador.
Cada vez que pulse el botón, el modo de sonido cambia de la siguiente forma:
Notas acerca de los discos compactos
Esta unidad ha sido diseñada para reproducir únicamente los siguientes CDs.
CD de audio digital - CD de audio digital disponible (CD-R) CD de audio digital regrabable (CD-RW)
Cuando reproduzca un CD-R y CD-RW
Puede reproducir CD-R o CD-RW finalizados grabados en formato CD musical o en formato MP3. (Si un CD-RW se ha grabado en un formato diferente, borre completamente todos los datos del CD-RW antes de registrar encima.)
- Puede reproducir CD-R o CD-RW en formato CD musical como si se tratase de un CD de audio.
- Algunos CD-R o CD-RW no pueden reproducirse en esta unidad debido a las características, daños o marcas en el disco, o si la lente del reproductor está sucia.
- El factor de reflexión de un CD-RW es más bajo que en los otros CDs, y es posible que tarde más tiempo en leer un CD-RW.
Notas para archivos MP3
- La unidad sólo puede reconocer archivos con las extensiones "MP3" o "mp3" con cualquier combinación de letras mayúsculas y minúsculas. El nombre del archivo no puede superar los 20 caracteres. Esta unidad reconoce archivos y carpetas de un disco en las siguientes condiciones:
- hasta 640 archivos MP3,
- hasta 256 carpetas (incluyendo la carpeta raíz),
- hasta 8 niveles (incluyendo la carpeta raíz),
- Le recomendamos que grabe su material a una frecuencia de muestreo de 44,1 kHz con una velocidad de transferencia de datos de 128 kbps.
- Es posible que no se puedan reproducir algunos archivos MP3 o discos debido a sus características o condiciones de la grabación.
- Los discos MP3 necesitan un tiempo de lectura mayor que los discos normales debido a la complejidad de la configuración de la carpeta/archivo.
- MP3i y MP3 Pro no están disponibles.
- El título, el nombre del artista y el nombre del álbum podrán visualizarse como la información de ID3 TAG (ID3v1/1.1).
Manejo de los discos
Como los discos sucios, dañados o deformados pueden dañar la unidad, deben tener cuidado con lo siguiente:
- No toque la superficie reflectora grabada.
- No pegue ni escriba nada en la cara de la etiqueta.
- No doble los discos.
Almacenamiento
- Después de sacar un disco de la unidad, asegúrese de guardarlo en su caja.
- No exponga los discos a los rayos directos del sol, altas temperaturas de calefacción, etc., alta humedad o polvo.
Limpieza
Antes de colocar un disco, limpie el polvo, suciedad o huellas dactilares con un paño suave y seco. Los discos deben limpiarse frotando desde el centro hasta el borde. Nunca utilice disolvente, bencina, limpiador de discos o rociador antiestático. - Para sacar el disco de su caja y volverlo a colocar.
Presione el centro y levante.
Presione para asegurar el disco.
- Manejo
Incorrecto
- Limpieza
Correcto
Incorrecto
1 Pulse CD/RANDOM para entrar en el modo CD si la unidad está en modo TUNER (sintonizador) o TAPE (cinta).
Puede pulsar CD/RANDOM en el mando a distancia para entrar en el modo CD.
2 Pulse PUSH para abrir la bandeja del disco.
3 Coloque un disco con el lado de la etiqueta hacia arriba y cierre la bandeja del disco.
- Pueden reproducirse CDs de 8cm en la unidad sin necesidad de adaptador.
- Cuando cargue un disco MP3, va a encenderse el indicador MP3 y el número total de grupos (álbumes), como el número total de pistas en la pantalla de visualización.
Número total de grupos Número total de pistas
4 Pulse PLAY/PAUSE ▷ /II para iniciar la reproducción.
Puede iniciar la reproducción pulsando ▷ en el mando a distancia.
El número de pista actual y el tiempo de reproducción transcurrido se visualizan durante la reproducción.
Número de la pista actual Tiempo de reproducción transcurrido
Cuando se cargue un disco MP3, una vez que el número de la pista actual y el tiempo de reproducción transcurrido se han visualizado durante 5 segundos, la información ID3 TAG (título, nombre del artista y nombre del álbum) se desplaza una vez por la ventana de visualización, siempre y cuando el disco MP3 disponga de información ID3 TAG. Para activar la información del disco, consulte la página 11.
5 Ajuste del volumen.

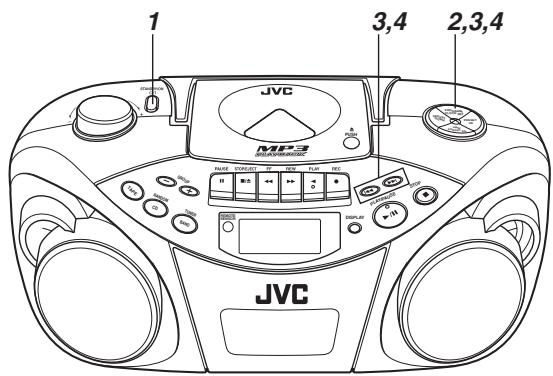

Notas:
- Puede tardarse más de 30 segundos en leer el disco al cargar un disco MP3, dependiendo de la cantidad de información compilada en el disco.
- Puede aparecer alguna indicación si se ha colocado el disco al revés. Vuelva a colocar correctamente el disco.
- Si se produce un mal seguimiento durante la reproducción, baje el volumen.
- Puede producirse un mal seguimiento si la unidad recibe un golpe fuerte o si se usa en un lugar expuesto a vibraciones (por ejemplo, en un coche que viaja por una carretera en mal estado).
- Si pulsa CD/RANDOM mientras está en modo CD, la unidad entra en modo de reproducción aleatoria.
Para detener la reproducción
Pulse STOP ■.
Puede pulsar en el mando a distancia para detener la reproducción.
Precaución:
Detenga la reproducción antes de abrir la bandeja del disco. Confirme que el disco ha dejado de girar completamente antes de sacar el disco.
Para hacer una pausa en la reproducción
Pulse PLAY/PAUSE ▸/I durante la reproducción.
Puede pulsar ▸/II en el mando a distancia para detener la reproducción.
Para reanudar la reproducción, vuelva a pulsar el botón.
Unidad principal
Mando a distancia
Salto
- Para ir a la pista anterior
- Durante la reproducción, pulse | → → una vez para volver al principio de la pista actual y pulse dos veces para volver al principio de la pista anterior.
- Para ir a la siguiente pista
Durante la reproducción, pulse el botón ▸ para saltar al principio de la siguiente pista.
Unidad principal
Mando a distancia
Selección directa de una pista deseada
Use los botones numerados en el mando a distancia.
CD de audio:
Ejemplo:
Para seleccionar la pista 8, presione 8.
Para seleccionar la pista 21, presione OVER, 2 y, a continuación, 1.
La reproducción comienza desde la pista especificada.
En el caso de un disco MP3:
Ejemplo:
Para seleccionar la pista 8, presione 8.
Para seleccionar la pista 21, presione OVER, 0, 2 y, a continuación, 1.
Para seleccionar la pista 115, presione OVER, 1, 1 y, a continuación, 5.
Búsqueda – Localización de una posición deseada del disco (sólo CD de audio)
Mantenga pulsado |< o ▶▶| durante la reproducción.
Escuche el sonido y suelte el botón cuando encuentre la posición deseada.
Unidad principal Mando a distancia
Selección de un grupo deseado (álbum) y pista (sólo discos MP3)
1 En modo de parada, presione GROUP + o GROUP - (ya sea en la unidad principal o en el mando a distancia) repetidamente hasta que aparezca el número del grupo deseado (álbum). 2 Presione | 0 | (en la unidad principal o en el mando a distancia) para seleccionar la pista deseada del grupo actual (álbum). 3 Presione PLAY/PAUSE /II (o /II en el mando a distancia) para iniciar la reproducción.
Nota:
Si presiona GROUP + o GROUP - durante la reproducción, saltará a la primera pista o al grupo siguiente o anterior (álbum), y verá aparecer el número de pista en la ventana de visualización.
Comprobar el tiempo restante (sólo CD de audio)
Mantenga presionado DISPLAY (en la unidad principal o en el mando a distancia) durante más de 1 segundo.
Cada vez que mantenga presionado el botón, el visualizador cambiará siguiendo este orden:
→Número de pista que se está reproduciendo y tiempo de reproducción transcurrido
Número de pista en reproducción y tiempo restante de la pista
("TRACK" y "REMAIN" se iluminan.)
Número de pista en reproducción y tiempo restante del disco
(TOTAL) y "REMAIN" se ilumina.)
En modo de parada:
Cuando presione o para seleccionar una pista, el número del grupo (álbum) y el nombre del grupo/nombre del archivo se desplazan por la ventana de visualización dos veces, y a continuación, el número del grupo (álbum) actual y el número de la pista se visualizan de nuevo.
Durante la reproducción:
Cuando mantenga presionado |▶ o ▶ durante más de 1 segundo, el título, nombre del artista y nombre del álbum se desplazan una vez por la ventana de visualización, y a continuación el número de la pista que se está reproduciendo y el tiempo transcurrido se visualizarán de nuevo.
- Si la pista no contiene información de texto, verá aparecer "NO INFO" en su lugar.

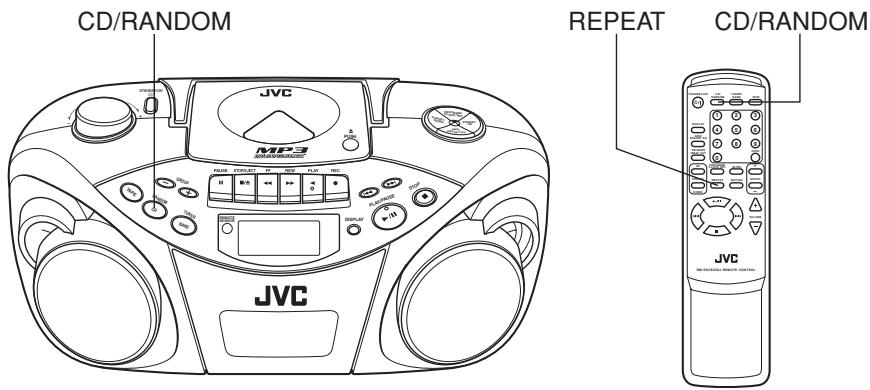

Reproducción repetida/aleatoria
Reproducción repetida
Presione REPEAT en el mando a distancia durante la reproducción.
Cada vez que pulsa el botón, el modo de repetición cambia en el siguiente orden:

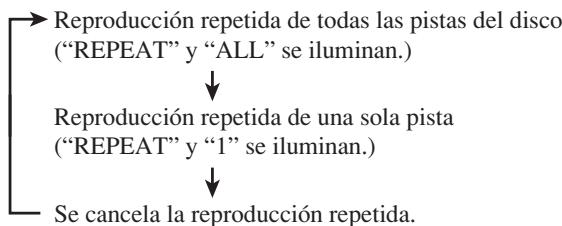

CD de audio:

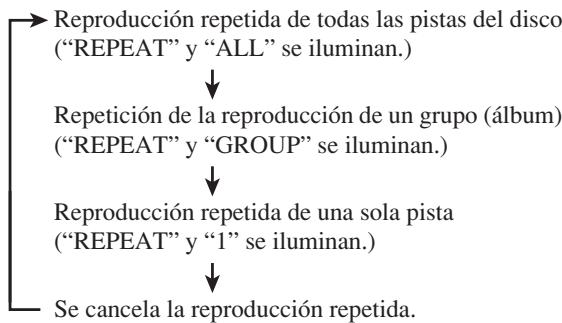

Disco MP3:
Reproducción aleatoria
Pulse el botón CD/RANDOM en el modo CD para que aparezca el indicador RANDOM en el visualizador.
Puede pulsar CD/RANDOM en el mando a distancia para seleccionar la reproducción aleatoria. Las pistas se reproducen en orden aleatorio.
Para cancelar la reproducción aleatoria, pulse de nuevo el botón para que desaparezca el indicador RANDOM.
Reproducción programada
Se pueden programar hasta 40 pistas para reproducirlas en el orden deseado.
1 Pulse CD/RANDOM para entrar en el modo CD si la unidad está en modo TUNER (sintonizador) o TAPE (cinta).
Puede pulsar CD/RANDOM en el mando a distancia para entrar en el modo CD.
2 Pulse PROGRAM/CLOCK SET en modo de parada.
Verá aparecer el indicador PROGRAM en la pantalla de presentación.
3 Pulse | 0 para seleccionar la pista que desee programar.
Puede usar los botones numerados del mando a distancia para seleccionar la pista deseada.
4 Pulse PROGRAM/CLOCK SET. 5 Repita los pasos 3 y 4 para programar otras pistas. 6 Presione PLAY/PAUSE II.
Las pistas se reproducen en el orden programado.
Puede pulsar en el mando a distancia para iniciar la reproducción programada.
Nota:
Si pulsa CD/RANDOM cuando está en modo CD, la unidad entra en modo de reproducción aleatoria.
Para comprobar el contenido del programa
Presione repetidamente PROGRAM/CLOCK SET en modo de parada cuando aparezca en el visualizador "PROGRAM".
El número de programa y el número de pista correspondiente aparecerán en la ventana de presentación cada vez que presione el botón.
Para añadir pistas al programa
1 Presione repetidamente PROGRAM/CLOCK SET en modo de parada cuando aparezca en el visualizador "PROGRAM" hasta que vea aparecer el número de la pista "0". 2 Presione | 0 (o use los botones numerados del mando a distancia) para seleccionar el número de pista a añadir y, a continuación, presione PROGRAM/CLOCK SET.
Para editar el programa
1 Presione PROGRAM/CLOCK SET en modo de parada cuando se muestre en el visualizador "PROGRAM" de modo que aparezca el número de programa que desee editar. 2 Presione 1 0 1 (o use los botones numerados del mando a distancia) para seleccionar un nuevo número de pista y, a continuación, presione PROGRAM/CLOCK SET.
Para repetir la reproducción programada
Presione REPEAT en el mando a distancia después de que comience la reproducción programada.
Para borrar todo el programa de la memoria
Presione STOP (o en el mando a distancia) en modo de parada cuando aparezca "PROGRAM" en el visualizador.
Se borra el programa y el indicador PROGRAM desaparece.
También se borra el programa al abrir la compuerta del disco o apagar la unidad, o bien al cambiar a otras fuentes de audio.
Nota:
No se pueden programar más de 40 pistas.
Aparecerá "FULL" cuando intente programar la pista número 41.

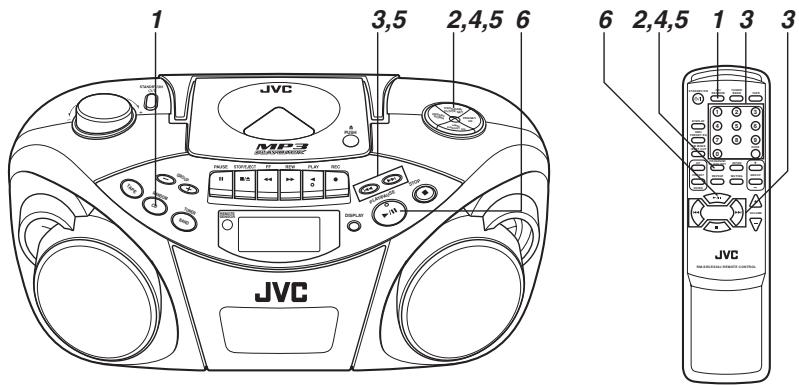

Reproducción programada de un disco MP3
Se pueden programar hasta 40 pistas para reproducirlas en el orden deseado.
1. Presione PROGRAM/CLOCK SET en modo de parada.
Aparecerá la presentación.
2. Presione GROUP + o GROUP - para seleccionar un grupo deseado (álbum).
Aparecerá el primer número de pista del grupo seleccionado (álbum).
3. Presione | 0 | para seleccionar una pista deseada del grupo (álbum).
Puede usar los botones numerados del mando a distancia para seleccionar la pista deseada.
4. Presione PROGRAM/CLOCK SET.
5. Repita los pasos del 2 al 4 para programar otras pistas.
6. Presione PLAY/PAUSE /II.
Las pistas se reproducen en el orden programado.
Puede presionar / en el mando a distancia para iniciar la reproducción programada.
Para comprobar el contenido del programa
Presione PROGRAM/CLOCK SET repetidamente en modo de parada.
El número de programa y el número de pista correspondiente aparecerán en la ventana de presentación cada vez que presione el botón.
Para cambiar el programa
Podrá agregar pistas en el programa o editar el programa de la misma forma que para un CD de audio. Consulte la página anterior.
Para borrar todo el programa de la memoria
Presione STOP (o en el mando a distancia) en modo de parada.
Se borra el programa y el indicador PROGRAM desaparece.
También se borra el programa al abrir la compuerta del disco o apagar la unidad.
Nota:
No se pueden programar más de 40 pistas.
Aparecerá “--FULL--” cuando intente programar la pista número 41.
Reproducción de introducciones – Reproducción Intro
Cada pista de un CD puede reproducirse durante los primeros diez segundos.
Pulse INTRO.
El indicador INTRO aparece en el visualizador y se inicia la reproducción Intro.
No utilice la reproducción Intro durante el modo de reproducción programada y aleatoria.
Para detener durante la reproducción
Pulse STOP (o en el mando a distancia).
El indicador INTRO desaparece y la unidad sale de la reproducción Intro.
Para cancelar la reproducción Intro sin detener la reproducción
Pulse INTRO durante la reproducción.
El indicador INTRO desaparece y la unidad continúa la reproducción.

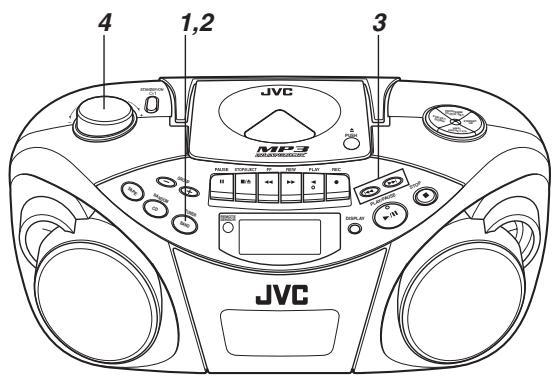

Sintonización de una emisora
1 Pulse BAND/TUNER para entrar en el modo de sintonizador. 2 Pulse BAND/TUNER para seleccionar la banda, FM o AM. 3 Mantenga pulsado |▶▶ o ▶▶ durante más de 1 segundo.
La unidad empieza a buscar y se detiene cuando sintoniza una emisora de señal fuerte.
Si pulsa breve y rápidamente el botón |▶ o ▶l, la frecuencia cambia de paso en paso.
4 Ajuste el volumen.
Cambie el modo de recepción de FM
Cuando apenas se reciben emisiones de FM en estéreo o si hay ruidos, la recepción puede ser mejor si se selecciona monoaural.
Presione FM MODE/BEAT CUT en el mando a distancia hasta que vea aparecer el indicador MONO en la ventana de visualización.
Para restaurar el efecto estéreo, presione de nuevo el botón hasta que desaparezca el indicador MONO.
FM MODE / BEAT CUT
Nota:
El ajuste del modo de recepción de FM se cancelará cuando sintonice otra emisión.

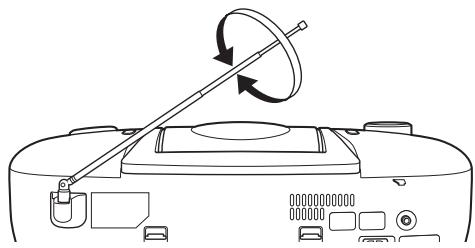

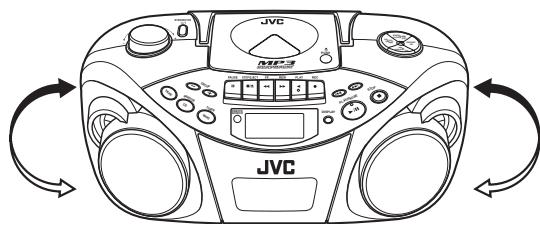

Utilización de las antenas
FM
AM
Nota:
La antena con núcleo de ferrita integrado puede recibir interferencias de receptores de televisión en las cercanías, distorsionando la recepción de AM.

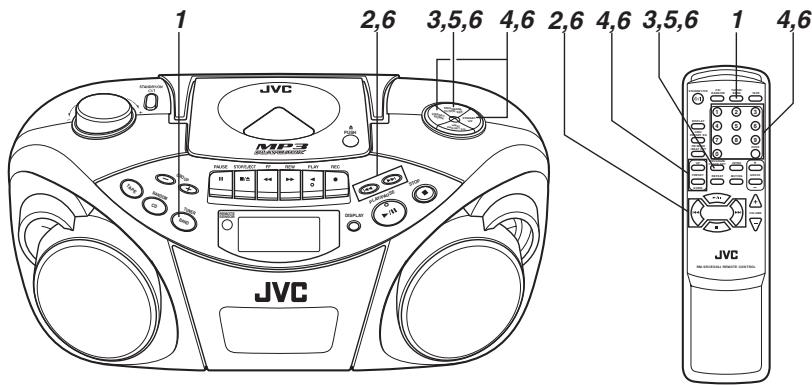

Presintonización de emisoras
Puede presintonizar 20 emisoras de FM y 10 de AM.
Hay un límite de tiempo para realizar los siguientes pasos. Si el ajuste se cancela antes de acabar, comience de nuevo desde el paso 3.
Nota:
En algunos casos, las frecuencias de prueba ya se han memorizado para el sintonizador, ya que la fábrica examinó la referencia de presintonización del sintonizador antes del transporte. No se trata de un funcionamiento defectuoso. Puede presintonizar las emisoras que desee en la memoria siguiendo el método de presintonización.
1 Pulse BAND/TUNER para seleccionar la banda, FM o AM. 2 Pulse | 0 | para sintonizar la emisora que desee presintonizar. 3 Pulse PROGRAM/CLOCK SET.
El indicador PROGRAM y el número de presintonía comienzan a parpadear en la ventana de visualización.
4 Presione PRESET UP o PRESET DOWN para seleccionar la presintonía.
Puede utilizar los botones numerados del mando a distancia para seleccionar directamente la presintonía. Ejemplo:
Para seleccionar el número de presintonía 5, presione 5.
Para seleccionar el número de presintonía 15, presione OVER, 1 y a continuación 5.
Para seleccionar el número de presintonía 20, presione OVER, 2 y a continuación 0.
Número presintonizado
5 Pulse PROGRAM/CLOCK SET.
La emisora sintonizada en el paso 2 se almacena en el número presintonizado seleccionado en el paso 4.
Si almacena una nueva emisora con un número utilizado, se borra la emisora previamente almacenada.
Si ha utilizado los botones numerados para seleccionar la presintonía en el paso 4, no será necesario presionar PROGRAM/CLOCK SET en este momento.
6 Repita los pasos 2 a 5 para presintonizar otras emisoras, utilizando diferentes números presintonizados.
Sintonización de presintonías
1 Pulse BAND/TUNER para seleccionar la banda, FM o AM. 2 Presione PRESET UP o PRESET DOWN repetidamente hasta que aparezca el número de presintonía deseado.
Puede utilizar los botones numerados del mando a distancia para seleccionar directamente la presintonía. Ejemplo:
Para seleccionar el número de presintonía 5, presione 5.
Para seleccionar el número de presintonía 15, presione OVER, 1 y a continuación 5.
Para seleccionar el número de presintonía 20, presione OVER, 2 y a continuación 0.
Nota:
Si desenchufa el cable de alimentación de CA o si se produce un corte de energía, las presintonías se borrarán al cabo de unos días. Si esto sucede, vuelva a presintonizar las emisoras.
Notas acerca de las cintas de casete
- Utilice solo cintas normales de tipo-I. Las características de grabación/reproducción de esta unidad son las de las cintas normales, que tienen diferentes características a las de las cintas de CrO2 y metal.
- No se recomienda la utilización de cintas de más de 120 minutos debido a que puede producirse un deterioro de las características y estas cintas se atascan fácilmente en el rodillo y cabrestante.
- Una cinta floja puede provocar problemas. Apriete suavemente la cinta con un lápiz tal como aparece en la figura.
Gire el lápiz para tensar la cinta.
- Para evitar que se borren accidentalmente las grabaciones, rompa la(s) lengüeta(s) con un destornillador. Después de romper las lengüetas, vuelva a tapar las ranuras con cinta adhesiva para borrar o volver a grabar la cinta.

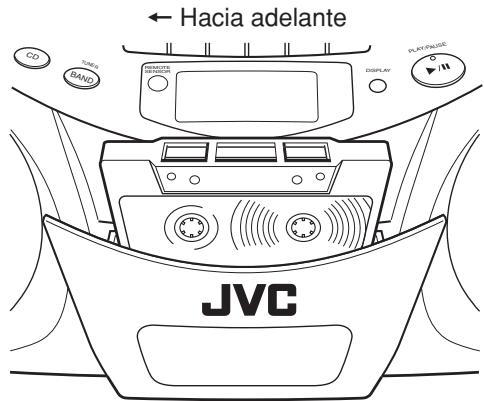

Colocación de un casete
1 Pulse STOP/EJECT ■ para abrir el portacasetes. 2 Coloque un casete con el lado abierto hacia arriba y el lado de reproducción hacia afuera como se muestra en la siguiente ilustración.
3 Cierre el portacasetes presionándolo suave y firmemente.
El portacasetes se ajusta en su posición.
1 Pulse TAPE para entrar en el modo de cinta. 2 Coloque un casete.
Utilice solo cintas normales de tipo-I.
3 Pulse PLAY ◁ para iniciar la reproducción. 4 Ajuste del volumen.
Bobinado rápido de una cinta
Pulse REW ▷▷ o FF ◁◁.
Cuando la cinta llegue al final, pulse STOP/EJECT ■/△ para liberar REW ▷▷ o FF ◁◁.
Para detener la reproducción
Pulse STOP/EJECT ■/△.
La cinta también se detiene cuando llega al final.

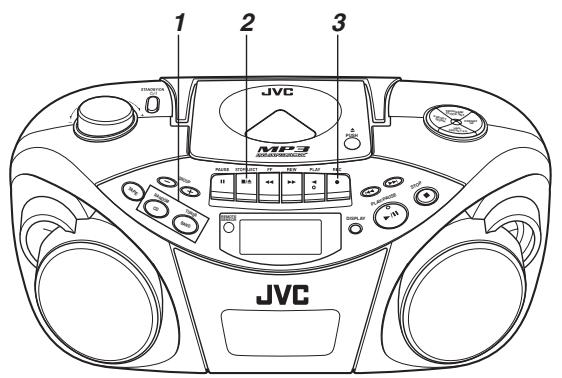

Funcionamiento básico
Grabación estándar
1 Prepare la fuente de grabación.
- Cuando grabe de la radio: Ajuste al modo de sintonizador y sintonice una emisora deseada.
- Cuando grabe un CD: Ajuste al modo CD y coloque un disco CD.
2 Coloque un casete virgen o borrable.
Utilice solo cintas normales de tipo I.
3 Pulse REC ●
PLAY ◁ también se pulsa y comienza la grabación.
Para detener la grabación
Pulse STOP/EJECT ■/▲
La cinta también se detiene cuando llega al final.
Notas:
- Debe tenerse en cuenta que pueda ser ilegal grabar barras pregrabadas, grabaciones o discos sin el consentimiento del propietario de los derechos de autor sobre la grabación de sonido o de video, emisión o programación por cable y en cualquier trabajo literario, dramático, musical o artístico contenido.
- El nivel de grabación se ajusta automáticamente de modo correcto, de manera que no se ve afectado por VOLUME. Por lo tanto, durante la grabación puede ajustar el sonido que está escuchando sin afectar al nivel de la grabación.
- Si la grabación presenta mucho ruido o estática, puede que la unidad estuviera demasiado cerca de un TV encendido durante la grabación. Apague el TV o aumente la distancia entre el TV y la unidad.
Utilización de la función beat-cut (supresión de ruido)
Cuando se graba una emisión de AM, puede escucharse ruido. Si ocurre esto mientras graba una emisión en AM, presione FM MODE/BEAT CUT en el mando a distancia para seleccionar el mejor ajuste beat-cut, "CUT-1" o "CUT-2".
FM MODE /BEAT CUT
Para iniciar la grabación en el momento exacto
1 Pulse primero PAUSE II y, a continuación, pulse REC ●, y entre en el modo de pausa de la grabación (modo de espera). 2 Pulse PAUSE II para que la cinta comience a grabar en el momento exacto en que desea empezar a grabar.
Nota:
No deje la unidad en el modo de pausa durante más de una hora. En su lugar, pulse el botón STOP/EJECT ■/▲ para detener la cinta.

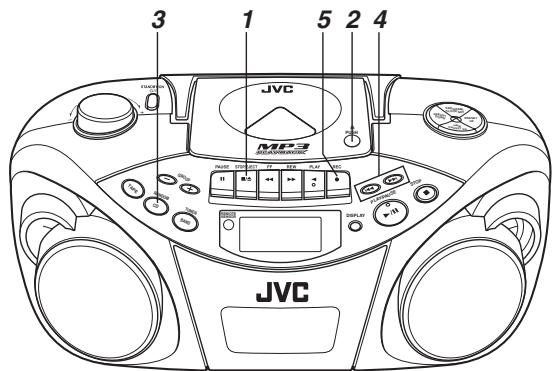

Grabación sincronizada con la reproducción del CD
Puede hacer que el reproductor de CDs comience a reproducir cuando la pletina entra en el modo de grabación.
1 Coloque un casete.
Utilice solo cintas normales de tipo I.
2 Coloque un CD. 3 Pulse CD/RANDOM para entrar en el modo CD.

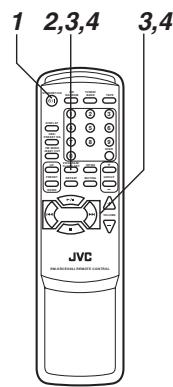

Puede pulsar CD/RANDOM en el mando a distancia para entrar en el modo CD.
4 Para iniciar la grabación desde la pista deseada, seleccione la pista presionando 1 0 en modo de parada.
Puede utilizar los botones numerados del mando a distancia para seleccionar la pista.
5 Pulse REC
PLAY también se pulsa y se inicia la grabación sincronizada.
- El indicador CD SYNC aparece en el visualizador durante la grabación sincronizada.
Si la cinta llega primero al final, el reproductor de CDs entra en modo de pausa. Pulse PLAY/PAUSE / (o / en el mando a distancia) para continuar la reproducción, o pulse STOP (o en el mando a distancia) para detener la reproducción.
Si el reproductor de CDs se detiene primero, la cinta continúa funcionando. En este caso, pulse STOP/EJECT / para detener la cinta.
Borrado
Cuando se graba sobre una cinta pregrabada, la grabación anterior se borra y la próxima vez que reproduzca la cinta solo se escuchará la nueva grabación.
Para borrar una cinta sin hacer una nueva grabación
1 Pulse TAPE en la unidad para entrar en el modo de cinta. 2 Pulse REC ●

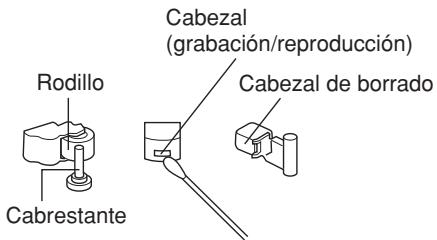

Limpieza de los cabezales, cabrestante y rodillo
¡La limpieza es importante!
Cuando la cinta está en marcha, el polvo magnético y la suciedad se acumulan naturalmente en los cabezales, cabrestante y rodillo. Cuando se ensucian:
- Se deteriorará la calidad del sonido.
- Baja el nivel de salida del sonido.
- La grabación anterior no se borra completamente.
- La grabación no se realiza bien.
Para evitar estos problemas, limpie los cabezales, cabrestante y rodillo cada 10 horas de uso.
Abra el portacasetes. Limpie los cabezales, cabrestante y rodillo.
Para una limpieza efectiva, utilice un kit de limpieza disponible en las tiendas de audio.
Después de la limpieza, asegúrese de que el líquido de limpieza se haya secado completamente antes de colocar un casete.
Precauciones:
- Mantenga alejados los imanes y objetos metálicos del CZal. Si el CZal se imanta, el ruido aumentará y se deteriorará el sonido.
- Desmagnetice el cabezal de grabación/reproducción a 20 o 30 horas de uso con un desmagnetizador disponible en las tiendas de audio. Cuando desmagnetice el cabezal, la unidad debe estar apagada.
Como el cabezal de borrado de la unidad es de tipo magnético, no lo desmagnetice.
- No utilice otro limpiador que no sea alcohol para limpiar. El disolvente y la bencina dañarán el rodillo de caucho.

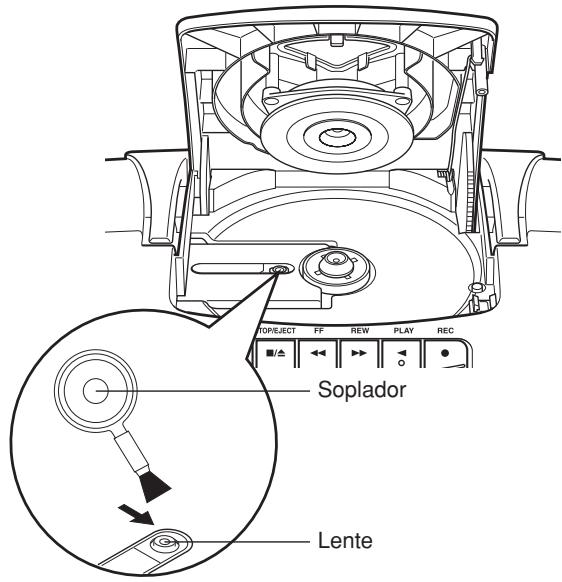

Limpieza de la lente receptora de CDs
Si la lente receptora de CDs está sucia, el sonido puede perder calidad.
Abra la bandeja del disco y limpie la lente.
Utilice un soplador (disponible en las tiendas de cámaras, etc.) para eliminar el polvo de la lente.
SOLUCIÓN DE PROBLEMAS
- Si tiene problemas con su unidad, consulte las posibles soluciones de la siguiente lista antes de llamar a un centro de asistencia técnica.
- Si no puede resolver el problema con los siguientes consejos, o si la unidad se ha dañado fácilmente, llame a una persona calificada, como su distribuidor, para llevar a cabo la reparación.
| Síntoma | Possible causa | Solutución |
| No pueda encenderse la unidad. | El cable de alimentación está desenchufado. | Enchufe el cable de alimentación. |
| La cinta no se mueve al pulsar PLAY ¬. | PAUSE ↑ está presionado. | Pulse de nuevo PAUSE ↓ para soltarlo. |
| El sonido de reproducción está a un nivel muy bajo. | • Se han acabado las pilas.
• El cerrazal está sucio. | • Cambie las pilas porunas cuales.
• Limpie el cerrazal. |
| REC ● no funciona. | • Las lengüetas de seguridad del casete está rotas.
• No hay ningún casete insertado. | • Vuelva a sellar las ranuras con cinta adhesiva.
• Inserte un casete. |
| El disco está insertado pero no reproduce. | • El disco está colocado al revés.
• El disco está sucio.
• El disco está dañado o deformado.
• La lente está sucia.
• Hay condensación de humedad. | • Inserte el disco con la cara de la etiqueta hacía arriba.
• Limpie el disco.
• Cambie el disco por uno que pueda reproducirse.
• Limpie la lente.
• Encienda la unidad y espere una o dos horas antes de/utilizarla. |
| No se esucha ningún sonido por los altavoces. | Los auriculares está conectados. | Desconnecte los auriculares. |
| La velocidad de la cinta es irregular y se produce fluctuación y trémolo. | • El rodillo de lecture u cabrestante está sucio.
• Se han(PCadeado las pilas. | • Limpie el rodillo y cabrestante.
• Cambie las pilas porunas cuales. |
| La recepción de la radio es mala y hay mucha estática. | La antenna no está bien ajustada. | Ajuste la antenna adecuadamente. |
| El mando a distancia no funciona. | • Se han(PCadeado las pilas del mando a distancia.
• La sección del sensor remoto está expuesta a una luz brillante (luz solar directa, etc.) | • Cambie las pilas porunas cuales.
• No utilise la unidad bajo luz solar directa, etc. |
Nota:
Cuando se mueve la unidad de un lugar frío (menos de 0°C) a un lugar caliente, puede que no funcione normalmente debido a la formación de humedad debajo de la platina. El funcionamiento normal se recuperará después de esperar una o dos horas.
Reproductor de CDs
Capacidad de CDs : 1 CD
Relación señal-ruido : 75 dB
Gama dinámica : 60 dB
Sintonizador
Gama de frecuencias : FM 87,5 - 108,0 MHz AM 522 - 1 629 kHz
Antenas : Antena telescópica para FM Antena de núcleo de ferrita para AM
Pletina
Frecuencia de respuesta : 60 Hz - 10 000 Hz
Fluctuación y trémolo : 0,15% (WRMS)
Tiempo de bobinado rápido : Aprox. 150 seg. (casete C-60)
General
Altavoces 9cm× 2
Impedancia de
los altavoces : 4 Ω
Potencia de salida
:4Ω
: 4 W (2 W + 2 W) a 4 Ω (10% DAT)
Terminales de salida
: 18 W (en funcionamiento) 3 W (en modo de espera)
Dimensiones
: 420 mm × 178 mm × 250 mm (An/Al/Prf)
Peso Accesorios
: Aprox. 3,2 kg (sin pilas)
suministrados
: Cable de alimentación de CA × 1
Mando a distancia × 1
Pilas para el mando a distancia (AAA/UM-4/R03) × 2
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
ÍNDICE
CARACTERÍSTICAS 1
ADVERTENCIAS DE SEGURIDAD 1
ADVERTENCIAS DE USO 2
ALIMENTACIÓN 3
NOMBRES DE LAS PARTES Y DE LOS CONTROLES 4
MANDO A DISTANCIA 5
