BEDIENUNGSANLEITUNG RC-EX30B JVC
BEDIENUNGSANLEITUNG
Achtung — STANDBY/ON-Schalter!
Den Netzstecker aus der Steckdose ziehen, um die Stromversorgung vollständig zu unterbrechen. Der Schalter STANDBY/ON unterbricht in keiner Stellung die Stromversorgung vollständig.
Achtung — Schalter STANDBY/ON!
Zur Verhinderung von elektrischen Schlägen, Brandgefahr usw.:
- Keine Schrauben lösen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
- Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.
ACHTUNG
- Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch usw. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
- Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
- Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
- Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.
ACHTUNG
- LASER-PRODUKT DER KLASSE 1
- ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
- ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei offenem Gerät und Defekt oder Umgehen der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.
- ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, INNEN AM GERÄT ANGEBRACHT.
WICHTIG FÜR LASERPRODUKTE
VORSICHT! UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DECKEL GEÖFFNET UND WENN SICHERHEITSVERRIEGELUNG ÜBERBRÜCKT IST. NICHT DEM STRAHL AUSSETZEN!
WARNUNG - UNSICHTBARE LASERSTRAHLUNG, WENN DIESER TEIL GEÖFFNET UND SPERREN AUSGESCHALTET SIND. STRAHLUNG IST GEFÄHRLICH.
WARNUNG - UNSICHTBARE LASERSTRAHLUNG BEI ÖFFNUNG, WENN SICHERHEITSSCHALTER AUSSER BETRIEB SIND. VERMEIDEN SIE DIREKTE BESTRAHLUNG.
Achtung: Ausreichende Belüftung
Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollen das Gerät unter folgenden Bedingungen aufgestellt werden:
1. Vorderseite: Hindernisfrei und gut zugänglich. 2. Seiten- und Rückwände: Hindernisfrei in allen gegebenen Abständen (siehe Abbildung). 3. Unterseite: Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.
HINWEISE ZUR SICHERHEIT 1
HINWEISE ZUR HANDHABUNG 2
STROMVERSORGUNG 3
NAMEN DER TEILE UND BEDIENELEMENTE ... 4
FERNBEDIENUNG 5
EIN-/AUSSCHALTEN DES GERÄTS 6
EINSTELLEN DER UHRZEIT 7
TONREGULIERUNG 8
CDs ABSPIELEN 9
RADIOEMPFANG 15
KASSETTEN ABSPIELEN 17
AUFNEHMEN 19
WARTUNG 21
FEHLERSUCHE 22
TECHNISCHE DATEN 23
BESONDERE VORZÜGE
1 Tragbares System mit integriertem CD-Player
- CD-Funktionen können mit der Fernbedienung oder direkt am Gerät gesteuert werden.
- Auch 8-cm-CDs können wiedergegeben werden.
2 Digitale LCD-Anzeige (Flüssigkristallanzeige) zeigt den allgemeinen Wiedergabestatus an.

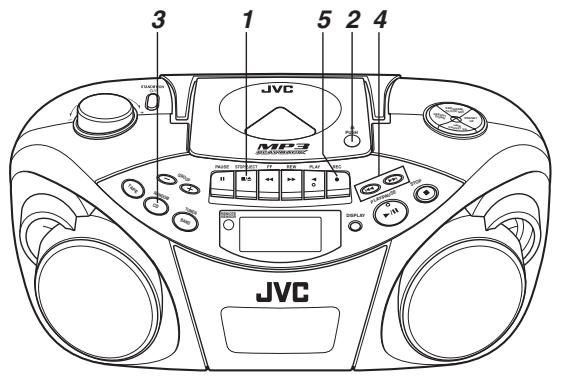

3 Mit CD-Wiedergabe synchronisierte Aufnahme
4 Wiedergabe von MP3 möglich
5 Hyper-Bass-Soundeffekte
HINWEISE ZUR SICHERHEIT
Zum Schutz gegen Elektroschock, Brand und Beschädigung
- Auch wenn die STANDBY/ON-Taste auf STANDBY steht, fließt etwas Strom durch das Kabel. Wenn das Gerät eingeschaltet wird, leuchtet das Anzeigefenster blau auf. Wenn sich das Gerät im Bereitschaftsmodus befindet, ist das Anzeigefenster ausgeschaltet. (Bedenken Sie allerdings, dass das Anzeigefenster auch dann nicht aufleuchtet, wenn das Gerät eingeschaltet ist, aber mit Batterien betrieben wird.) Zur Sicherheit und um Strom zu sparen, ziehen Sie das Netzkabel aus der Wandsteckdose, falls das Gerät längere Zeit nicht benutzt wird.
- Berühren Sie das Netzkabel nicht mit nassen Händen.
- Das Netzkabel darf grundsätzlich nur durch direktes Erfassen des Steckers abgezogen werden; ziehen Sie nicht am Kabel.
- Wenn am Kabel ein Schaden, Riss oder Wackelkontakt zu erkennen ist, müssen Sie bei Ihrem Fachhändler sofort ein neues Kabel besorgen.
- Das Kabel darf nicht geknickt, gezogen oder verdreht werden.
- Das Typenschild befindet sich außen auf der Geräteunterseite.
- Das Netzkabel darf in keiner Weise modifiziert werden.
- Entfernen Sie keinerlei Schrauben, um das Gerät zu zerlegen, und berühren Sie keine Komponenten im Geräteinnern; es besteht sonst Unfallgefahr.
- Stecken Sie keinerlei Metallgegenstände in das Gerät.
- Ziehen Sie bei einem Gewitter den Netzstecker ab, falls die Gefahr eines Blitzeinschlags besteht.
- Falls Wasser ins Gerät eingedrungen sein sollte, müssen Sie sofort den Netzstecker abziehen und sich dann an einen Fachhändler wenden.
- Blockieren Sie nicht die Lüftungsöffnungen des Geräts, damit die Wärme entweichen kann.
- Stellen Sie das Gerät nicht an mangelhaft belüfteten Orten auf.
Verwenden Sie das Gerät nicht unter direkter Sonneneinstrahlung, und setzen Sie es nicht in einem geschlossenen Fahrzeug (oder Boot usw.) liegend aus, wo die Innentemperatur 40°C überschreiten kann.
1. Benutzen Sie das Gerät nicht an Orten folgender Art:
- Wo die Temperatur übermäßig hoch oder niedrig sein kann. Der empfohlene Temperaturbereich liegt zwischen 5°C und 35°C.
- Wo starke Vibrationen auftreten könnten.
- Wo die Feuchtigkeit sehr hoch ist, z.B. im Badezimmer.
- Wo das Gerät starken Magnetquellen ausgesetzt ist, wie z.B. Elektromagneten oder Lautsprechern.
2. Schützen Sie das Gerät vor übermäßigem Staub.

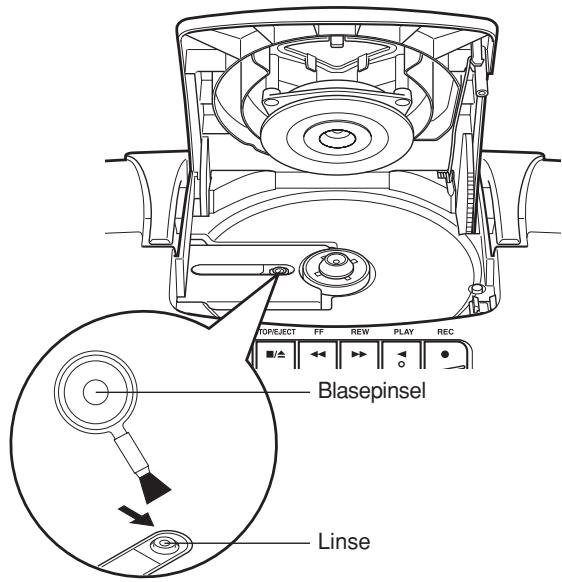

Schließen Sie das CD-Fach, damit die CD-Linse nicht von Staub blockiert wird. Berühren Sie niemals die CD-Linse.
3. Kondensation
Unter den folgenden Bedingungen kann Kondensation auftreten und das Gerät nicht mehr ordnungsgemäß funktionieren:
- Wenn das Gerät in einem Raum steht, wo gerade eine Heizung eingeschaltet wurde.
- Wenn das Gerät in einem Raum mit starkem Rauch oder hoher Luftfeuchtigkeit steht
- Wenn das Gerät von einem kalten in einen warmen Raum gebracht wurde
Stellen Sie in solchen Fällen die STANDBY/ON-Taste auf ON und warten Sie eine oder zwei Stunden, bevor Sie das Gerät benutzen.
4 Lautstärkeregelung
Anders als bei Analogschallplatten entstehen bei CDs extrem weniger Rauschen. Falls Sie versuchen, die Lautstärke durch Horchen auf den anfänglichen Rauschpegel einzustellen, wie Sie das vielleicht von Analogschallplatten gewöhnt sind, können die Lautsprecher durch einen heftigen Schallstoß bei Beginn der Wiedergabe beschädigt werden. Drehen Sie deshalb die Lautstärke anfangs herunter, und regulieren Sie sie erst während der CD-Wiedergabe.
5 Sicherheitsvorrichtung
Das Gerät weist eine Sicherheitsvorrichtung auf, die den Laserstrahl abschaltet, sobald das CD-Fach geöffnet wird.
6 Lassen Sie keine magnetischen
Gegenstände in der Nähe der Lautsprecher.
Die Lautsprecher enthalten Elektromagneten; wenn Sie Tonbandkassetten oder Magnetkarten darauf ablegen, könnten deren Daten eventuell gelöscht werden.
7 Halten Sie das Gerät fern von
Fernsehgeräten.
Wenn das Gerät zu nahe am Fernseher aufgestellt wird, kann es zu einer Verzerrung des Fernsehbilds kommen. Stellen Sie das Gerät in solchen Fällen weiter weg vom Fernseher auf. Falls die Bildverzerrung dadurch nicht behoben wird, sollten Sie das Gerät nicht benutzen, solange der Fernseher eingeschaltet ist.
8 Reinigen des Gehäuses
Falls das Gehäuse schmutzig ist, können Sie es mit einem weichen, trockenen Tuch abwischen. Verwenden Sie auf keinen Fall Benzin oder Farbverdünner, da sonst die Geräteoberfläche Schaden leiden können.
9 Betrieb mit Kopfhörer
- Stellen Sie die Lautstärke nicht zu hoch ein; es besteht die Gefahr permanenter Gehörschäden.
- Aus Sicherheitsgründen sollten Sie niemals mit aufgesetztem Kopfhörer ein Fahrzeug fahren.
10 Tragegriff
Klappen Sie den Tragegriff nicht hoch oder herunter, solange die Antenne ausgefahren ist, da die Antenne sonst beschädigt werden könnte. Stellen Sie den Tragegriff so, dass er den Antennenbetrieb nicht behindert.
Betrieb mit Netzspannung
Schließen Sie das AC-Netzkabel an.
VORSICHT:
- Verwenden Sie das Gerät nur mit dem mitgelieferten JVC-Netzkabel, um jegliche Fehlfunktion oder Beschädigung zu vermeiden.
Nehmen Sie die Batterien heraus, falls Sie das Gerät mit Netzspannung betreiben.
- Ziehen Sie unbedingt das Netzkabel aus der Steckdose, bevor Sie das Haus verlassen oder wenn Sie vorhaben, das Gerät längere Zeit nicht zu benutzen.
Betrieb mit Batterien
Batterien einlegen
1 Öffnen Sie den Batteriefachdeckel.
Ziehen Sie den Batteriefachdeckel zu sich her, und drücken Sie gleichzeitig auf die mit Pfeil gekennzeichneten Stellen.

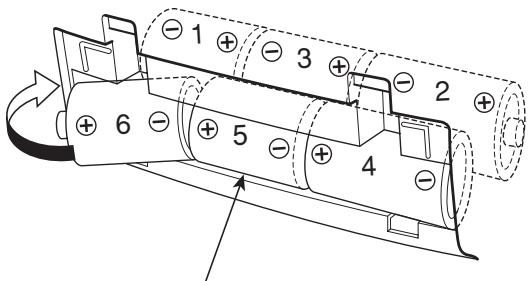

2 Legen Sie sechs Batterien des Typs R20 (SUM-1)/D (13D) ein.
Achten Sie darauf, dass die Batteriepole und korrekt ausgerichtet sind.
Batterietyp R20 (SUM-1)/D (13D)
3 Setzen Sie den Batteriefachdeckel wieder auf.
Batterien prüfen
Wenn die Bandgeschwindigkeit schwächer wird, die Lautstärke abnimmt oder die CD-Wiedergabe nur noch mit Unterbrechungen funktioniert, sollten Sie alle Batterien durch frische ersetzen.
Vor wichtigen Aufnahmen sollten Sie neue Batterien einlegen (möglichst Alkalizellen mit längerer Betriebslebensdauer), um Ausfälle zu vermeiden.
Bessere Batterienutzung
- Bei fortgesetztem Gerätebetrieb werden die Batterien schneller leer als bei Betrieb mit Unterbrechungen.
- Bei Gerätebetrieb in kalter Umgebung werden die Batterien schneller leer als bei Betrieb an warmen Orten.
VORSICHT:
- Wenn Sie das Gerät längere Zeit nicht benutzen wollen (mehr als zwei Wochen), oder wenn Sie es mit Netzspannung betreiben, sollten Sie die Batterien herausnehmen, um jegliche Störungen oder Beschädigungen zu vermeiden.
- Wenn Sie das Gerät über das mitgelieferte JVC-Netzkabel am Stromnetz anschließen, schaltet die Stromversorgung auch bei eingelegten Batterien automatisch auf Netzstrom um.
Bei Betrieb über das Netzkabel sollten Sie aber trotzdem die Batterien herausnehmen.
VORSICHT BEI BATTERIEBETRIEB:
Wenn Batterien falsch benutzt werden, können sie explodieren oder es kann Batteriesäure austreten. Achten Sie besonders auf Folgendes:
- Vergewissern Sie sich, dass die Batteriekontakte und korrekt ausgerichtet sind; legen Sie die Batterien gemäß der linken Abbildung ein.
- Legen Sie niemals alte und neue Batterien zusammen ein, und kombinieren Sie niemals verschiedene Arten von Batterien.
- Versuchen Sie keinesfalls, nicht wiederaufladbare Batterien aufzuladen.
- Nehmen Sie die Batterien heraus, wenn das Gerät längere Zeit nicht benutzt werden soll.
Falls Batteriechemikalien einmal auf die Haut geraten sind, müssen Sie sie sofort mit viel Wasser abspülen. Falls diese Chemikalien auf das Gerät geraten sind, ist das Gerät sofort gründlich zu reinigen.

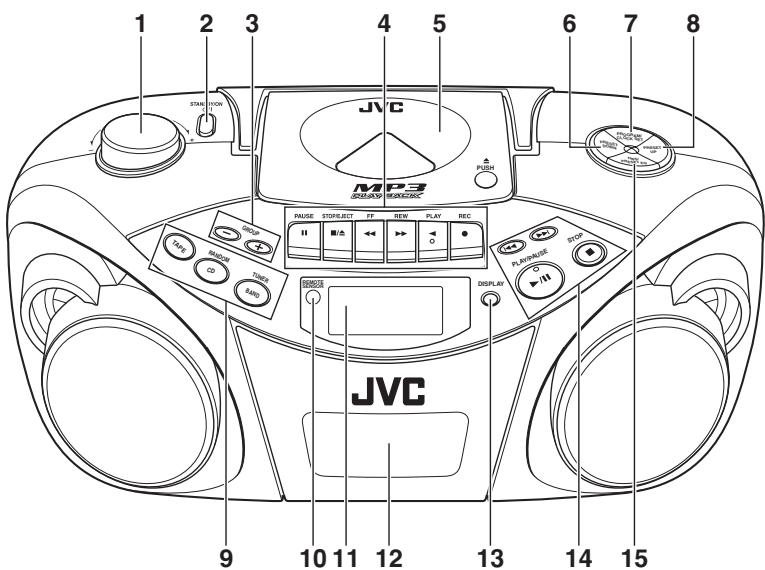

Oberseite und Front
1 VOLUME-Knopf 2 STANDBY/ON / -Taste (Bereitschaft) 3 GROUP - Taste GROUP + Taste 4 Kassettenbetriebstasten
PAUSE II -Taste
STOP/EJECT / -Taste (Stopp/Auswurf)
FF -Taste
REW▶-Taste
PLAY -Taste
REC -Taste
5 CD-Fach 6 PRESET DOWN-Taste 7 PROGRAM/CLOCK SET-Taste (Programm/Uhreinstellung)
8 PRESET-Taste (Aufwärts) 9 TAPE-Taste (Kassette) CD/RANDOM-Taste (CD/Zufallswiedergabe) BAND/TUNER-Taste (Tuner/Wellenbereich) 10 REMOTE SENSOR 11 Anzeigefenster 12 Kassettendeck 13 DISPLAY-Taste (Anzeige) 14 Taste
▶Taste
PLAY/PAUSE ▶/II -Taste
STOP -Taste
15 HBS/PRESET EQ-Taste (Equalizer-Voreinstellung)

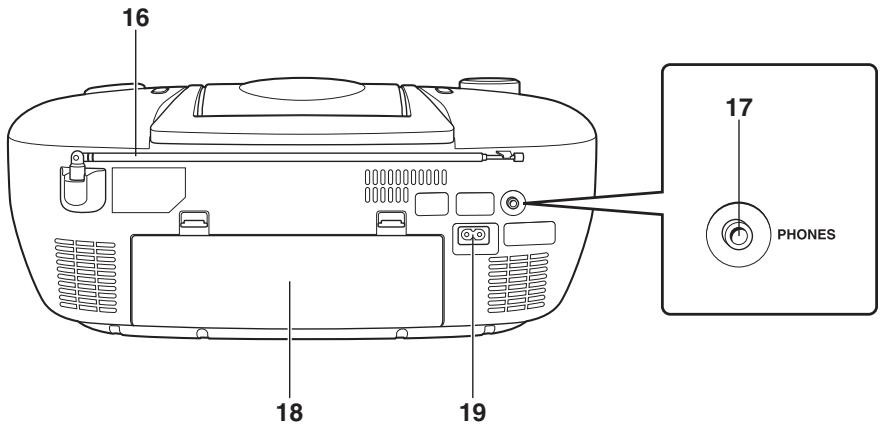

Rückseite

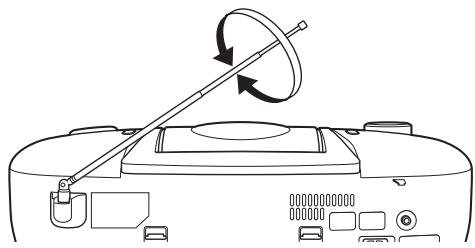

16 Teleskopantenne
17 PHONES-Buchse (Kopfhörer)
Schließen Sie einen Stereo-Ministecker-Kopfhörer (3,5 mm Steckerdurchmesser, Impedanz 16 Ω bis 32 Ω) an diese Buchse an. Der Lautsprecherausgang bleibt abgeschaltet, solange der Kopfhörer angeschlossen ist.
18 Batteriefachdeckel
19 AC IN (AC-Eingangs)-Buchse
FERNBEDIENUNG
Batterien einlegen
1 Nehmen Sie den Batteriefachdeckel von der Rückseite der Fernbedienung ab.
2 Legen Sie zwei Batterien der Größe AAA (UM-4)/ R03 ein (mitgeliefert).
Legen Sie die Batterien so ein, dass und den Markierungen im Batteriefach entsprechen. Setzen Sie zuerst jeweils die Minusseite ein.
Batterietyp AAA (UM-4)/R03
3 Setzen Sie den Batteriefachdeckel wieder auf.
Auswechseln der Batterien
Der maximale Steuerabstand zwischen Fernbedienung und Sensorfenster am Gerät beträgt etwa 7 Meter. Wenn der Steuerabstand kleiner geworden ist oder die Fernbedienung nicht mehr einwandfrei funktioniert, sollen die Batterien durch neue ersetzt werden.
Hinweise zum Gebrauch der Fernbedienung
- Richten Sie die Vorderkante der Fernbedienung möglichst direkt auf das Sensorfenster des Geräts. Der steuerbare Abstand vom Gerät ist geringer, wenn Sie die Fernbedienung in einem anderen Winkel auf das Gerät richten.
- Betätigen Sie die Tasten sicher und nachdrücklich.
- Achten Sie darauf, dass kein starkes Licht (direkte Sonneneinstrahlung oder starkes Kunstlicht) direkt auf das Sensorfenster des Geräts strahlt. Außerdem sollen sich zwischen Fernbedienung und Sensorfenster des Geräts keine Hindernisse befinden.

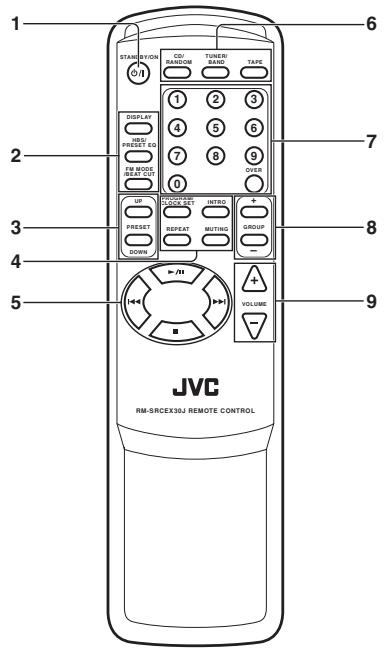

Namen der Tasten
1 STANDBY/ON 山/ -Taste (Bereitschaft) 2 DISPLAY-Taste (Anzeige)
HBS/PRESET EQ-Taste
Equalizer-Voreinstellung)
FM MODE/BEAT CUT Taste
3 PRESET UP/DOWN-Tasten 4 PROGRAM/CLOCK SET-Taste
INTRO-Taste
REPEAT-Taste
MUTING-Taste (Stummschaltung)
5 ▶/II-Taste
Taste ▶/Taste
6 CD/RANDOM-Taste (CD/Zufallswiedergabe)
TUNER/BAND-Taste (Tuner/Wellenbereich)
TAPE-Taste (Kassette)
7 Ziffertasten, 8 GROUP +/- Tasten, 9 VOLUME +/- Tasten (Lautstärke)

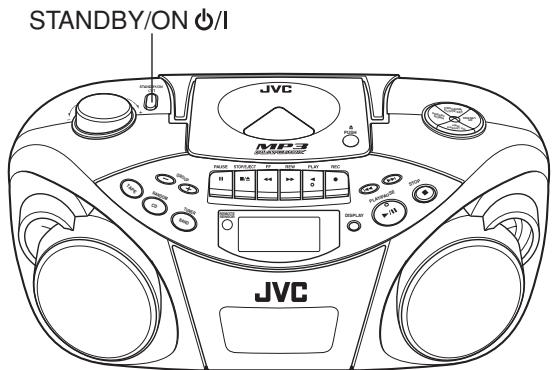

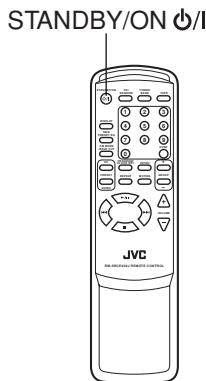

EIN-/AUSSCHALTEN DES GERÄTS
STANDBY/ON
STANDBY/ON ◯/-Taste (Bereitschaft)
Drücken Sie die STANDBY/ON /-Taste (Ein/Aus-Taste) am Gerät, um es ein- bzw. auszuschalten.
Sie können dazu auch die STANDBY/ON O/I-Taste der Fernbedienung drücken.
Das Anzeigefenster leuchtet auf, wenn das Gerät eingeschaltet wird. (Beachten Sie, dass das Displayfenster auch dann nicht aufleuchtet, wenn das Gerät eingeschaltet ist, aber mit Batterien betrieben wird.) Das Gerät ist dann wieder mit der beim letzten Ausschalten gewählten Tonquelle aktiv.
Um die Stromversorgung komplett auszuschalten
Ziehen Sie das AC-Netzkabel aus dem AC-Ausgang. Falls sich Batterien im Gerät befinden, entfernen Sie sie.
Hinweise:
- Wenn Sie das AC-Netzkabel herausziehen oder ein Stromausfall eintritt, wird die Uhr auf der Stelle auf „0:00" (0:00 Uhr) gestellt, wohingegen die eingestellten Radiosender (siehe Seite 16) nach ein paar Tagen gelöscht werden. Die Uhranzeige blinkt solange, bis Sie die Uhrzeit erneut einstellen.
- Nehmen Sie die Batterien heraus, wenn Sie das Gerät in der Hand oder im Auto transportieren wollen. Sie verhindern damit, dass sich das Gerät versehentlich einschaltet und unnötig Strom verbraucht.

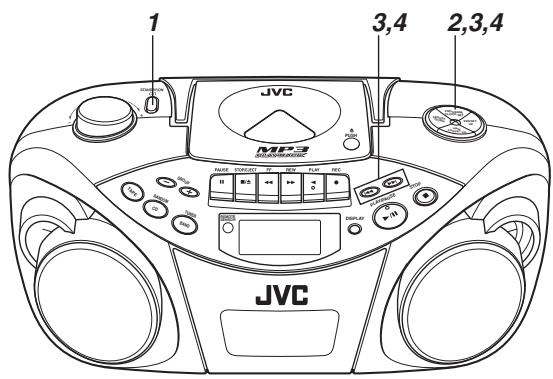

Bevor Sie das Gerät weiter benutzen, stellen Sie zuerst die darin eingebaute Uhr ein.
Die Uhr verfügt über eine 24-Stunden-Anzeige.
1 Drücken Sie STANDBY/ON \(\mathcal{O} / \mathsf{l}\) , um das Gerät auszuschalten, wenn es eingeschaltet ist.
Die Uhr blinkt auf dem Anzeigefenster.
2 Drücken Sie PROGRAM/CLOCK SET und halten Sie es länger als 2 Sekunden gedrückt.
Die Stundenziffern beginnen zu blinken.
3 Drücken Sie | oder um die Stunden einzustellen und drücken Sie dann PROGRAM/CLOCK SET.
Die Minutenziffern beginnen zu blinken.
4 Drücken Sie | oder > um die Minuten einzustellen und drücken Sie dann PROGRAM/CLOCK SET.
Hinweis:
Wenn ein Stromausfall eintritt, verliert die Uhr ihre Einstellung und wird auf „0:00“ (0:00 Uhr) zurückgestellt. Die Uhranzeige blinkt solange, bis Sie die Uhrzeit erneut einstellen.
Anzeige der Uhrzeit bei eingeschaltetem Gerät
Drücken Sie DISPLAY.
Mit jedem Tastendruck wechselt die Anzeige zwischen der Uhrzeitanzeige und der normalen Anzeige.
Gerät
Fernbedienung
Hinweis:
Der Betrieb des Geräts während der Anzeige der Uhrzeit bewirkt den Wechsel der Anzeige auf normale Anzeige.

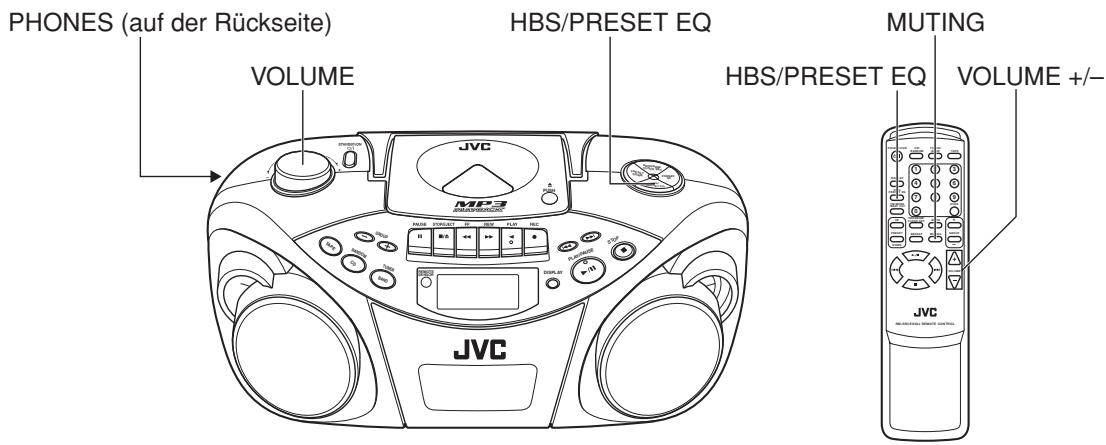

Einstellen der Lautstärke
Drehen Sie VOLUME im Uhrzeigersinn, um die Lautstärke lauter zu stellen oder gegen den Uhrzeigersinn, um sie leiser zu stellen.
Sie können VOLUME + oder VOLUME - auf der Fernbedienung drücken, um die Lautstärke lauter oder leiser zu stellen.
Der Lautstärkepegel kann in 31 Stufen eingestellt werden (MIN, 1, 2, ... 29, MAX).
Vorsicht:
Schalten Sie das Gerät NICHT aus, solange die Lautstärke sehr laut eingestellt ist. Andernfalls können beim nächsten Einschalten oder beim nächsten Aktivieren einer Tonquelle ein plötzlicher Schallstoß Ihr Gehör und/oder die Lautsprecher und Kopfhörer beschädigen.
DENKEN Sie DARAN, dass Sie die Lautstärke nicht regeln können, solange das Gerät ausgeschaltet ist.
Kurzzeitiges Abschalten des Tons
Drücken Sie während der Wiedergabe auf der Fernbedienung MUTING.
Der Ton wird ausgeschaltet und die MUTING-Anzeige erscheint im Anzeigefenster.
Der Ton wird wieder aktiviert, wenn Sie die MUTING-Taste erneut drücken.
Betrieb mit Kopfhörer
Schließen Sie den Kopfhörer an die PHONES-Buchse an.
Aus den Lautsprechern ertönt nun kein Ton mehr. Senken Sie unbedingt die Lautstärke, bevor Sie einen Kopfhörer anschließen.
Verstärkung der Basstöne
Mit dem Hyper-Bass Sound können Sie aus dem Gerät auch kräftige Bässe hervorholen.
Drücken Sie die HBS/PRESET EQ-Taste und halten Sie sie gedrückt, bis die HBS-Anzeige im Anzeigefenster aufleuchtet.
Zum Abschalten des Basseffekts drücken Sie die Taste erneut und halten Sie sie gedrückt, bis die HBS-Anzeige erlischt.
Wahl des Klangmodus
Sie können unter 5 Voreinstellungen des Klangmodus wählen.
CLASSIC: Gut für klassische Musik.
ROCK: Verstärkt hohe und tiefe Töne. Gut für akustische Musik.
POP: Gut für Vokalmusik.
JAZZ: Gut für Jazzmusik.
FLAT: Normaler Klang.
Wahl des Klangmodus
Drücken Sie wiederholt HBS/PRESET EQ, bis die Anzeige des von Ihnen gewünschten Klangmodus im Anzeigefenster erscheint.
Mit jedem Tastendruck wechselt der Klangmodus wie folgt:
Hinweise zu Compact-Discs
Dieses Gerät wurde nur zur Wiedergabe folgender CD-Typen konzipiert:
- Digitale Audio-CDs
- Aufnehmbare digitale Audio-CDs (CD-R)
- Überschreibbare digitale Audio-CDs (CD-RW)
Zum Abspielen einer CD-R oder CD-RW
Sie können in CD-R oder CD-RW finalisierte Discs im Musik-CD-Format oder im MP3-Format abspielen. (Wenn eine CD-RW in einem anderen Format aufgenommen wurde, löschen Sie alle Daten auf der CD-RW vollständig, bevor Sie sie überspielen.)
- Sie können CD-R oder CD-RW wie eine Audio-CD im Musik-CD-Format abspielen.
- Manche CD-R oder CD-RW können aufgrund ihrer Merkmale, eventueller Beschädigungen oder Flecken nicht auf diesem Gerät abgespielt werden oder weil die Linse des CD-Players verschmutzt ist.
- Der Reflektionsgrad einer CD-RW ist niedriger als der anderer CDs, deshalb kann das Lesen einer CD-RW länger dauern.
Hinweise für MP3-Dateien
- Das Gerät erkennt nur Dateien mit der Erweiterung „MP3“ oder „mp3“, die sich aus Groß- oder Kleinbuchstaben zusammensetzen können. Der Name kann bis zu 20 Zeichen enthalten.
- Dieses Gerät erkennt Dateien und Verzeichnisse auf einer Disc unter folgenden Bedingungen:
- bis zu 640 MP3-Dateien, - bis zu 256 Verzeichnisse (inklusive des Wurzelverzeichnisses), - bis zu 8 Unterverzeichnisse (inklusive des Wurzelverzeichnisses).
- Es wird empfohlen, Ihr Material mit einer 44,1-kHz-Abtastrate und einer Datenübertragungsrate von 128 kbps aufzunehmen.
- Bei bestimmten Disc-Eigenschaften oder Aufzeichnungsbedingungen können gewisse MP3-Dateien oder Discs nicht abgespielt werden.
- MP3-Discs erfordern auf Grund ihrer komplizierteren Verzeichnis-/Dateikonfiguration eine längere Abspielzeit als normale Discs.
- MP3i und MP3 Pro sind nicht verfügbar.
- Der Titel, Name des Interpreten und Albumname können als ID3-TAG (ID3v1/1.1) Information angezeigt werden.
Handhabung von Discs
Da verschmutzte, beschädigte oder verformte Discs das Gerät beschädigen könnten, sollten Sie folgende Punkte besonders beachten:
- Berühren Sie nicht die reflektierende Aufnahmefläche.
- Die Etikettseite darf nicht beklebt oder beschrieben werden.
- Discs dürfen nicht verbogen werden.
Aufbewahrung
- Vergessen Sie nicht, aus dem Gerät herausgenommene Discs wieder in ihre Hülle zurückzustecken.
- Discs sollen keiner direkten Sonneneinstrahlung, hohen Temperaturen eines Heizkörpers o. Ä., hoher Feuchtigkeit oder Staub ausgesetzt werden.
Reinigen von Discs
Vor dem Einlegen einer Disc sollen Sie Staub, Schmutz oder Fingerabdrücke mit einem weichen, trockenen Tuch entfernen. Discs sollen grundsätzlich nur durch eine gerade Wischbewegung von der Mitte her weg zum Außenrand gereinigt werden.
Verwenden Sie keinesfalls Farbverdünner, Benzin, Schallplattenreinigungsmittel oder Antistatik-Spray.
- Herausnehmen einer Disc aus ihrer Hülle und Wiedereinsetzen
Drücken Sie auf die Hüllenmitte, um die Disc herauszunehmen.
Drücken Sie auf den inneren Disc-Rand, bis sie einrastet.
Falsch

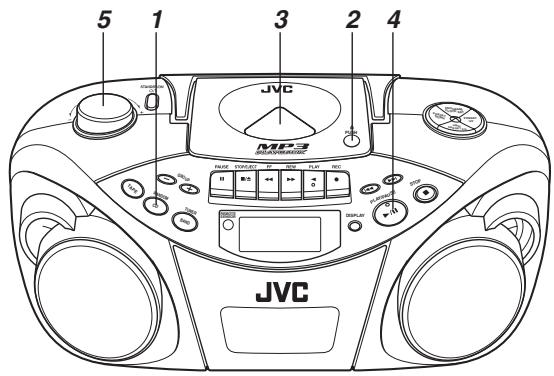

Grundfunktionen
1 Schalten Sie durch Drücken der CD/RANDOM-Taste auf den CD-Modus, falls das Gerät im TUNER- oder TAPE-Modus ist.
Sie können CD/RANDOM auf der Fernbedienung drücken, um in den CD-Modus zu gehen.
2 Drücken Sie PUSH, um das CD-Fach zu öffnen.
3 Legen Sie eine Disc mit dem Etikett nach oben weisend ein, und schließen Sie die Klappe.
- 8-cm-CDs können auf diesem Gerät ohne Adapter abgespielt werden.
- Wenn Sie eine MP3-Disc laden, leuchtet die MP3-Anzeige auf und die Gesamtzahl der Gruppen (Alben) und die Titelgesamtzahl erscheinen im Anzeigefenster.
4 Drücken Sie PLAY/PAUSE, um mit der Wiedergabe zu beginnen.
Sie können mit der Wiedergabe beginnen, indem Sie auf der Fernbedienung drücken.
Während der Wiedergabe werden die gegenwärtige Titelnummer und die verstrichene Wiedergabezeit angezeigt.
Bei eingelegter MP3-Disc laufen, nachdem die aktuelle Titelnummer und die Spielzeit 5 Sekunden lang angezeigt wurden, die ID3-TAG-Informationen (Titel, Name des Interpreten und Albumname) über das Anzeigefenster, wenn die MP3-Disc über ID3-TAG-Informationen verfügt. Zur Anzeige der Disc-Information siehe Seite 11.
5 Stellen Sie die Lautstärke ein.
Hinweise:
- Wenn eine MP3-Disc geladen wird, kann es länger als 30 Sekunden dauern, bis sie eingegeben wird, dies hängt von dem auf der Disc befindlichen Informationsumfang ab.
- Folgende Information wird eventuell angezeigt, wenn die Disc falsch herum eingelegt wurde. Legen Sie die Disc noch einmal korrekt ein.
NO DISC
- Falls während der Wiedergabe Titelfehlzugriffe auftreten, senken Sie die Lautstärke.
- Titelfehlzugriffe treten auf, wenn das Gerät starken Erschütterungen ausgesetzt oder an einem Ort mit starken Vibrationen betrieben wird (z.B. in einem Fahrzeug auf schlechten Straßen).
- Wenn Sie CD/RANDOM drücken, während das Gerät im CD-Modus ist, wechseln Sie in den Zufallswiedergabemodus.
Abbruch der Wiedergabe
Drücken Sie STOP ■.
Sie können auf der Fernbedienung drücken, um die Wiedergabe abzubrechen.
Gerät
Fernbedienung
Vorsicht:
Halten Sie die Wiedergabe an, bevor Sie das CD-Fach öffnen. Warten Sie, bis die Disc sich nicht mehr dreht, und nehmen Sie sie erst dann heraus.
Pausieren der Wiedergabe
Drücken Sie PLAY/PAUSE /II während der Wiedergabe.
Sie können auch / auf der Fernbedienung drücken, um die Wiedergabe abzubrechen.
Drücken Sie zum Fortsetzen der Wiedergabe erneut diese Taste.
PLAY/PAUSE Gerät
Fernbedienung
Überspringen einzelner Titel
- Sprung zum vorausgehenden Titel
Betätigen Sie während der Wiedergabe die Taste 一 einmal, um zum Anfang des aktuellen Titels zurückzugehen, betätigen Sie sie zweimal, um zum Anfang des vorherigen Titels zu gehen.
- Sprung zum nächsten Titel
Drücken Sie während der Wiedergabe die ▶-Taste, um zum Anfang des nächsten Titels zu springen.
Gerät
Fernbedienung
Direkte Wahl eines gewünschten Titels
Verwenden Sie die Zifferntasten auf der Fernbedienung.
Im Fall einer Audio-CD:
Beispiel:
Um Titel 8 zu wählen, drücken Sie 8.
Um Titel 21 zu wählen, drücken Sie OVER, 2, dann 1.
Die Wiedergabe beginnt ab dem eingestellten Titel.
Im Fall einer MP3 Disc:
Beispiel:
Um Titel 8 zu wählen, drücken Sie 8.
Um Titel 21 zu wählen, drücken Sie OVER, 0, 2, dann 1.
Um Titel 115 zu wählen, drücken Sie OVER, 1, 1, dann 5.
Suchen - Auffinden einer gewünschten Stelle auf der CD (nur Audio-CD)
Drücken Sie | oder >> und halten Sie während der Wiedergabe gedrückt.
Hören Sie hin, und setzen Sie die Taste los, wenn die betreffende Stelle erreicht wird.
Gerät
Fernbedienung
Wahl einer gewünschten Gruppe (Album) und eines Titels (nur MP3-Disc)
1. Drücken Sie im Stoppmodus wiederholt GROUP + oder GROUP - (auf dem Gerät oder auch auf der Fernbedienung), bis die gewünschte Gruppennummer (Albumnummer) angezeigt wird. 2. Wählen Sie mit |◁| oder ▷▷ (auf dem Gerät oder auch auf der Fernbedienung) einen gewünschten Titel der aktuell angezeigten Gruppe (dem Album). 3. Drücken Sie PLAY/PAUSE ▷/II (oder ▷/II auf der Fernbedienung), um die Wiedergabe zu starten.
Hinweis:
Wenn Sie während der Wiedergabe GROUP + oder GROUP - drücken, geht die Wiedergabe zum ersten Titel der nächsten oder vorherigen Gruppe (des Albums) und die Titelnummer wird im Anzeigefenster angezeigt.
Überprüfung der Restspielzeit (nur Audio CD)
Drücken Sie DISPLAY (auf dem Gerät oder der Fernbedienung) und halten Sie es länger als 1 Sekunde gedrückt.
Mit jedem Tastendruck und -halten wechselt die Anzeige in folgender Reihenfolge:
Wiedergegebene Titelnummer und verstrichene Abspielzeit
Wiedergegebene Titelnummer und Restspielzeit des Titels
(„TRACK“ und „REMAIN“ leuchten auf.)
Wiedergegebene Titelnummer und Restspielzeit der Disc
(„TOTAL“ und „REMAIN“ leuchten auf.)
Im Stoppmodus:
Wenn Sie einen Titel mit ◄◄ oder ►► wählen, läuft die Gruppen- (Album)nummer und der Gruppen-Dateiname zweimal über das Anzeigefenster, und dann werden wieder die aktuelle Gruppen-(Album)nummer und Titelnummer angezeigt.
Während der Wiedergabe:
Wenn Sie DISPLAY drücken und länger als 1 Sekunde gedrückt halten, läuft der Titel, Name des Interpreten und Albumname* einmal über das Anzeigefenster, und dann werden wieder die aktuelle Titelnummer und die Spielzeit angezeigt.
- Wenn der Titel über keine Textinformation verfügt, erscheint stattdessen „NO INFO“.

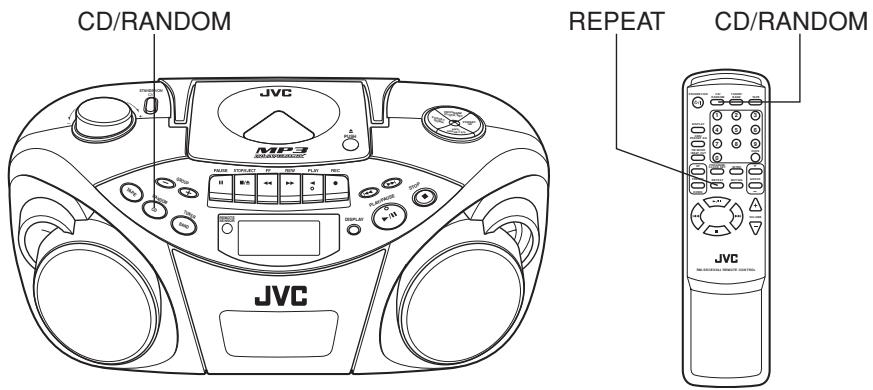

Wiedergabe mit Wiederholung/Zufallswiedergabe
Wiedergabewiederholung
Drücken Sie während der Wiedergabe REPEAT auf der Fernbedienung.
Mit jedem Tastendruck wechselt der Wiederholungsmodus wie folgt:

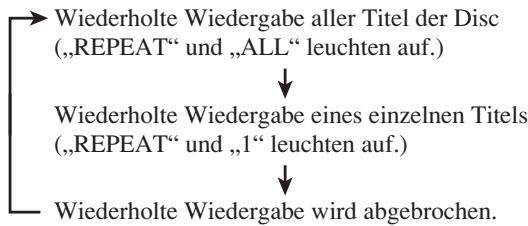

Im Fall einer Audio-CD:

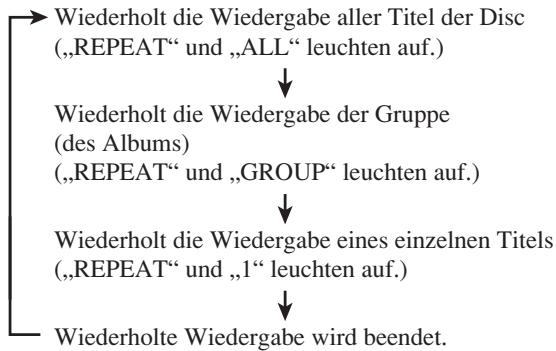

Im Fall einer MP3-Disc:
Zufallswiedergabe
Drücken Sie die CD/RANDOM-Taste im CD-Modus, so dass die RANDOM-Anzeige im Anzeigefenster aufleuchtet.
Sie können CD/RANDOM auf der Fernbedienung drücken, um die Zufallswiedergabe anzuwählen.
Die Titel werden nun in Zufallsreihenfolge abgespielt.
Um die Zufallswiedergabe abzubrechen, drücken Sie wieder die CD/RANDOM-Taste; die RANDOM-Anzeige erlischt nun.

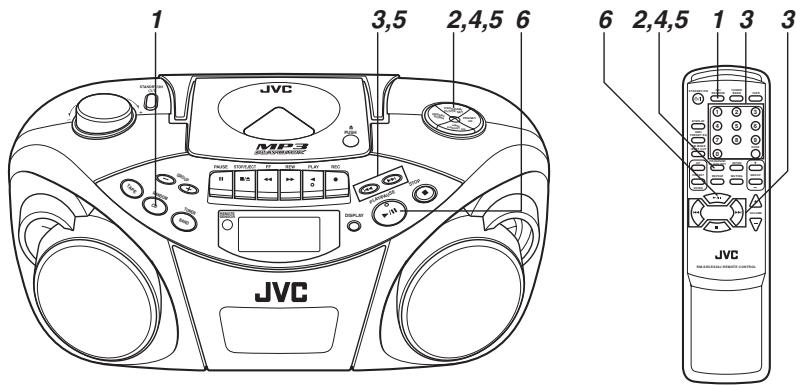

Programmierte Wiedergabe
Bis zu 40 Titel können in jeder beliebigen Reihenfolge zur Wiedergabe programmiert werden.
1 Schalten Sie durch Drücken der CD/RANDOM-Taste auf den CD-Modus, falls das Gerät im TUNER- oder TAPE-Modus ist.
Sie können CD/RANDOM auf der Fernbedienung drücken, um in den CD-Modus zu gehen.
2 Drücken Sie PROGRAM/CLOCK SET im Stoppmodus.
Die PROGRAM-Anzeige erscheint im Anzeigefenster.
3 Drücken Sie | oder >, um den zu programmierenden Titel auszuwählen.
Sie können den gewünschten Titel mit den Zifferntasten auf der Fernbedienung wählen.
Zu programmierender Titel
4 Drücken Sie PROGRAM/CLOCK SET. 5 Wiederholen Sie die Schritte 3 bis 4, um weitere Titel zu programmieren. 6 Drücken Sie PLAY/PAUSE ▸ / II.
Die Titel werden in der von Ihnen programmierten Reihenfolge wiedergegeben.
Sie können ▸ / II auf der Fernbedienung drücken, um die programmierte Wiedergabe zu starten.
Hinweis:
Wenn Sie CD/RANDOM drücken, während das Gerät im CD-Modus ist, wechselt es in den Zufallswiedergabemodus.
Überprüfung des Programminhalts
Drücken Sie im Stoppmodus bei angezeigtem
„PROGRAM“ wiederholt PROGRAM/CLOCK SET.
Mit jedem Tastendruck werden die Programmnummer und die entsprechende Titelnummer im Anzeigefenster angezeigt.
Aufnahme von Titeln ins Programm
1 Drücken Sie im Stoppmodus bei angezeigtem „PROGRAM“ wiederholt PROGRAM/CLOCK SET, bis die Titelnummer „0“ erscheint. 2 Wählen Sie mit ◀◀ oder ▶▶ (oder mit den Zifferntasten auf der Fernbedienung) die aufzunehmende Titelnummer, drücken Sie dann PROGRAM/CLOCK SET.
Bearbeitung des Programms
1 Drücken Sie im Stoppmodus bei angezeigtem „PROGRAM“ wiederholt PROGRAM/CLOCK SET, bis die Programmnummer angezeigt wird, die Sie bearbeiten wollen. 2 Wählen Sie mit
◁ oder ▷ (oder mit den Zifferntasten auf der Fernbedienung) eine neue Titelnummer, drücken Sie dann PROGRAM/CLOCK SET.
Wiederholung der programmierten Wiedergabe
Drücken Sie REPEAT auf der Fernbedienung, nachdem Sie die programmierte Wiedergabe gestartet haben.
Löschen des gesamten Programms aus dem Speicher
Drücken Sie bei angezeigtem „PROGRAM“ im Stoppmodus STOP (oder auf der Fernbedienung).
Das Programm wird gelöscht und die PROGRAM-Anzeige erlischt.
Das Programm wird auch gelöscht, wenn Sie das CD-Fach öffnen, das Gerät ausschalten oder andere Tonquellen einstellen.
Hinweis:
Sie können nicht mehr als 40 Titel programmieren.
„--FULL--“ wird angezeigt, wenn Sie versuchen, den 41. Titel zu programmieren.
Programmierte Wiedergabe einer MP3-Disc
Bis zu 40 Titel können in jeder beliebigen Reihenfolge zur Wiedergabe programmiert werden.
1 Drücken Sie im Stoppmodus PROGRAM/CLOCK SET.
Die PROGRAM-Anzeige erscheint im Anzeigefenster.
2 Wählen Sie mit GROUP + oder GROUP - die gewünschte Gruppe (das Album).
Die ersterte Titelnummer der gewählten Gruppe (des Albums) wird angezeigt.
3 Wählen Sie mit oder den gewünschten Titel der Gruppe (des Albums).
Sie können den gewünschten Titel auch mit den Zifferntasten auf der Fernbedienung wählen.
4 Drücken Sie PROGRAM/CLOCK SET.
5 Wiederholen Sie die Schritte 2 bis 4, um weitere Titel zu programmieren.
6 Drücken Sie PLAY/PAUSE /II.
Die Titel werden in der von Ihnen programmierten Reihenfolge wiedergegeben.
Sie können / auf der Fernbedienung drücken, um die programmierte Wiedergabe zu starten.
Überprüfung des Programminhalts
Drücken Sie im Stoppmodus wiederholt PROGRAM/ CLOCK SET.
Mit jedem Tastendruck werden die Programmnummer und die entsprechende Titelnummer im Anzeigefenster angezeigt.
Änderung des Programms
Sie können in der gleichen Weise wie bei einer Audio-CD Titel in das Programm aufnehmen oder das Programm bearbeiten. Siehe vorherige Seite.
Löschung des gesamten Programms aus dem Speicher
Drücken Sie im Stoppmodus STOP (oder auf der Fernbedienung).
Das Programm wird gelöscht und die PROGRAM-Anzeige erlischt.
Das Programm wird auch gelöscht, wenn Sie das CD-Fach öffnen oder das Gerät ausschalten.
Hinweis:
Sie können nicht mehr als 40 Titel programmieren.
"--FULL--" wird angezeigt, wenn Sie versuchen, den 41. Titel zu programmieren.
Erste Instruktionen zur Wiedergabe – Anspiel-Wiedergabe
Jeder Titel einer CD kann zehn Sekunden lang angespielt werden.
Drücken Sie INTRO.
Die INTRO-Anzeige erscheint im Anzeigefenster und die Anspiel-Wiedergabe beginnt.
Es ist nicht möglich, die Anspiel-Wiedergabe für programmierte Wiedergabe und Zufallswiedergabe zu benutzen.
Stoppen der Wiedergabe
Drücken Sie STOP (oder auf der Fernbedienung).
Die INTRO-Anzeige erlischt und das Gerät verlässt die Anspiel-Wiedergabe.
Herausgehen aus der Anspiel-Wiedergabe ohne zu stoppen
Drücken Sie während der Wiedergabe INTRO.
Die INTRO-Anzeige erlischt und das Gerät bleibt auf Wiedergabe.

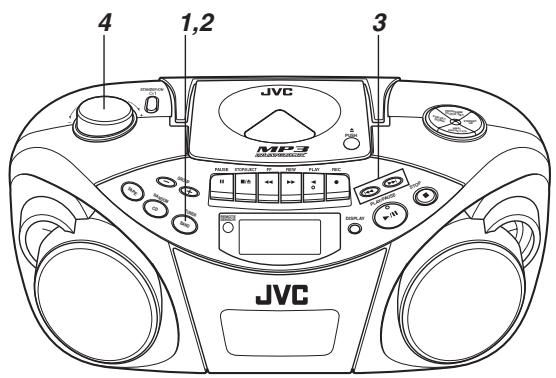

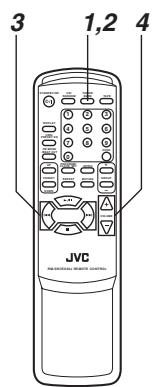

Sender abstimmen
1 Drücken Sie BAND/TUNER, um auf den Tuner-Modus zu gehen. 2 Wählen Sie mit der BAND/TUNER-Taste den Wellenbereich FM (UKW) oder AM (MW). 3 Drücken Sie | oder ▶ und halten Sie es länger als eine Sekunde gedrückt.
Das Gerät beginnt mit dem Suchlauf und stoppt, sobald ein Sender mit ausreichend starkem Funksignal abgestimmt ist.
Wenn Sie die ◀◀ oder ▶▶ nur kurz und wiederholt drücken, wechselt die Frequenz schrittweise.
4 Stellen Sie die Lautstärke ein.
Ändern des FM (UKW)-Empfangsmodus
Wenn eine FM-Stereosendung nur schwer zu hören oder von starkem Rauschen gestört ist, bietet monophoner Empfang bessere Qualität.
Drücken Sie auf der Fernbedienung FM MODE/ BEAT CUT, bis die MONO-Anzeige im
Anzeigefenster erscheint.
Um wieder auf Stereoempfang zu gehen, drücken Sie die Taste erneut, woraufhin die MONO-Anzeige erlischt.
FM MODE /BEAT CUT
Hinweis:
Die Einstellung des FM-Empfangsmodus wird gelöscht, wenn Sie einen anderen Sender abstimmen.

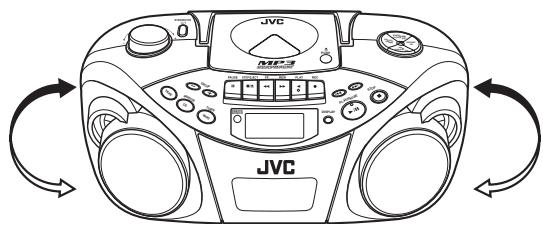

Gebrauch der Antennen
FM (UKW)
AM (MW)
Hinweis:
Die eingebaute Ferritstabantenne kann eventuell Störungen von Fernsehgeräten in der Nähe aufnehmen und damit den AM (MW)-Empfang beeinträchtigen.

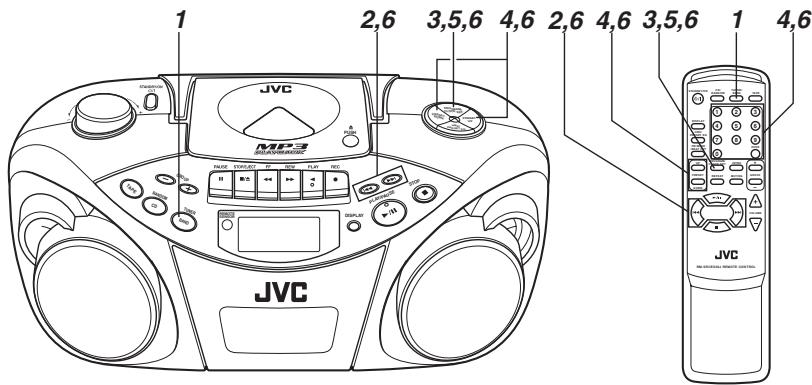

Voreinstellung von Sendern
Sie können 20 FM- und 10 AM-Sender voreinstellen.
Für die folgenden Schritte steht nur eine begrenzte Zeitspanne zur Verfügung. Sollte die Einstellung verlassen werden, bevor Sie fertig sind, beginnen Sie wieder mit Schritt 3.
Hinweis:
In manchen Fällen wurden bereits Testfrequenzen im Radio gespeichert, weil die Tuner-Voreinstellungsfunktion in der Fabrik vor der Lieferung getestet wurde. Dies bedeutet keine Störung. Sie können die von Ihnen gewünschten Sender speichern, indem Sie den Voreinstellungsanweisungen folgen.
1. Wählen Sie mit der BAND/TUNER-Taste den Wellenbereich FM (UKW) oder AM (MW). 2. Drücken Sie oder, um den für die Voreinstellung gewünschten Sender abzustimmen. 3. Drücken Sie PROGRAM/CLOCK SET.
Die PROGRAM-Anzeige und die Voreinstellungsnummer beginnen, im Anzeigefenster zu blinken.
4. Wählen Sie mit PRESET UP oder PRESET DOWN die Voreinstellungsnummer.
Sie können die Voreinstellungsnummer direkt mit den Zifferntasten auf der Fernbedienung wählen.
Beispiel:
Um Voreinstellung Nummer 5 zu wählen, drücken Sie 5. Um Voreinstellung Nummer 15 zu wählen, drücken Sie OVER, 1, dann 5.
Um Voreinstellung Nummer 20 zu wählen, drücken Sie OVER, 2, dann 0.
Voreinstellungsnummer
5 Drücken Sie PROGRAM/CLOCK SET.
Der in Schritt 2 abgestimmte Sender wird auf der in Schritt 4 gewählten Voreinstellungsnummer gespeichert.
Die Speicherung eines neuen Senders auf einer bereits belegten Nummer löscht den vorher gespeicherten Sender.
Wenn Sie in Schritt 4 die Voreinstellungsnummer mit den Zifferntasten gewählt haben, ist es in diesem Schritt nicht mehr notwendig, PROGRAM/CLOCK SET zu drücken.
6 Wiederholen Sie die Schritte 2 bis 5, um durch Verwendung anderer Voreinstellungsnummern weitere Sender vorzueinstellen.
Abruf eines voreingestellten Senders
1 Wählen Sie mit der BAND/TUNER-Taste den Wellenbereich FM (UKW) oder AM (MW). 2 Drücken Sie wiederholt PRESET UP oder PRESET DOWN, bis die gewünschte Voreinstellungsnummer erscheint.
Sie können die Voreinstellungsnummer direkt mit den Zifferntasten auf der Fernbedienung wählen.
Beispiel:
Um Voreinstellung Nummer 5 zu wählen, drücken Sie 5. Um Voreinstellung Nummer 15 zu wählen, drücken Sie OVER, 1, dann 5.
Um Voreinstellung Nummer 20 zu wählen, drücken Sie OVER, 2, dann 0.
Hinweis:
Wenn Sie das AC-Netzkabel herausziehen oder ein Stromausfall eintritt, werden die voreingestellten Sender nach ein paar Tagen gelöscht. Falls dies geschieht, stellen Sie die Sender erneut ein.
Hinweis zu Tonbandkassetten
- Verwenden Sie nur normale Typ-I Kassettenbänder. Die Aufzeichnungs-/Wiedergabeeigenschaften dieses Geräts sind auf normale Kassettenbänder abgestimmt, die andere Eigenschaften aufweisen als die von CrO2- und Metallbändern.
- Die Verwendung von Kassettenbändern, die länger als 120 Minuten dauern, ist nicht zu empfehlen, da die Aufzeichnungsqualität darunter leiden kann und solche Bänder leichter zwischen Andruckrolle und Capstan hängen bleiben.
- Lose Bänder können Störungen verursachen. Straffen Sie das Kassettenband vorsichtig mit einem Bleistift, wie nachstehend dargestellt.
Drehen Sie den Bleistift, um das Band zu straffen.
- Um zu verhindern, dass Aufnahmen versehentlich gelöscht werden, sollen Sie die Löschschutzzungen mit einem Schraubenzieher herausbrechen. Nach dem Herausbrechen dieser Löschschutzzungen können Sie die entstandenen Öffnungen mit Klebeband verdecken, um die Kassette zu löschen oder zu überspielen.

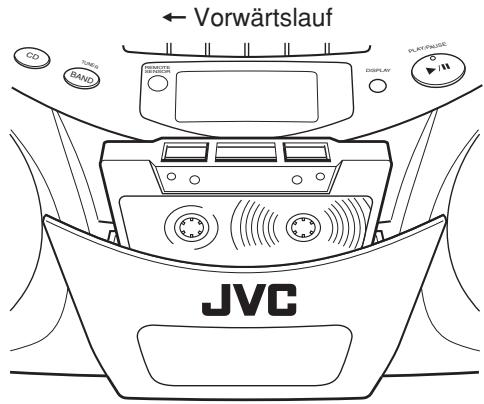

Einlegen einer Kassette
1 Drücken Sie STOP/EJECT □/△, um das Kassettenfach zu öffnen. 2 Legen Sie eine Kassette mit der offenen Seite nach oben und mit der Wiedergabeseite zur Gerätefront weisend ein, wie dargestellt.
3 Schließen Sie das Kassettenfach durch sanftes Drücken.
Das Kassettenfach rastet hörbar ein.
Grundfunktionen
1 Drücken Sie TAPE, um in den Kassetten-Modus zu wechseln. 2 Legen Sie eine Kassette ein. Verwenden Sie nur normale Typ-I Kassettenbänder. 3 Drücken Sie PLAY ◁, um mit der Wiedergabe zu beginnen. 4 Stellen Sie die Lautstärke ein.
Abbruch der Wiedergabe
Drücken Sie STOP/EJECT ■/△
Das Kassettenband stoppt außerdem, wenn es ganz abgelaufen ist.
Schnellspulen des Kassettenbands
Drücken Sie REW▶ oder FF
Wenn die Kassette am Ende angelangt ist, drücken Sie STOP/EJECT ■/▲, um aus REW ▶ oder FF ◀ zu gehen.
Grundfunktionen
Standardaufnahme
1. Bereiten Sie die Tonaufzeichnungsquelle vor.
- Bei Aufnahme vom Radio: Schalten Sie auf den TUNER-Modus und stimmen Sie auf den gewünschten Sender ab.
- Bei Aufnahme von CD: Schalten Sie auf CD-Modus und legen Sie eine CD ein.
2. Legen Sie eine leere oder löschbare Kassette ein.
Verwenden Sie nur normale Typ-I-Kassettenbänder.
3. Drücken Sie REC ●
PLAY ◀ wird damit auch gedrückt und die Aufnahme beginnt.
Aufnahmestopp
Drücken Sie STOP/EJECT ■/▲
Das Kassettenband stoppt außerdem, wenn es ganz abgelaufen ist.
Hinweise:
- Es muss hier darauf hingewiesen werden, dass es gegen das Gesetz verstoßen kann, bespielte Kassetten, Platten oder CDs aufzunehmen, ohne die Genehmigung des Inhabers des Copyrights für die Ton- oder Videoaufnahme, der Sendung oder der Kabelsendung und des darin eingebetteten literarischen, dramatischen, musikalischen oder künstlerischen Werks einzuholen.
- Die Aufnahmeaussteuerung wird automatisch korrekt geregelt, so dass sie nicht vom VOLUME abhängt. Daher können Sie während der Aufnahme die Lautstärke nach Belieben einstellen, ohne dass die Aufnahme davon beeinträchtigt wird.
- Falls eine Aufnahme übermäßig starke Störungen oder Statikrauschen aufweist, stand das Gerät möglicherweise zu nah an einem Fernsehgerät, das während der Tonaufzeichnung eingeschaltet war. Schalten Sie das Fernsehgerät dazu aus, oder stellen Sie das Gerät weiter weg vom Fernseher.
Verwendung der Beat-Cut-Funktion
Wenn Sie eine FM-Sendung aufnehmen, könnten Überlagerungen auftreten. Sollte dies während der Aufnahme einer FM-Sendung geschehen, wählen Sie auf der Fernbedienung mit FM MODE/BEAT CUT eine bessere Begrenzungseinstellung der Überlagerungen, "CUT-1" oder "CUT-2".
FM MODE / BEAT CUT
Zum exakten Aufnahmebeginn
1. Drücken Sie zuerst PAUSE II und drücken Sie dann REC ●, und gehen Sie so in den Aufnahme-Pause-(Warte-)Modus. 2. Drücken Sie die PAUSE II-Taste, um das Kassettenband im exakten Augenblick des gewünschten Aufnahmebeginns freizugeben.
Hinweis:
Lassen Sie das Gerät nicht länger als ein paar Minuten im Pausezustand stehen. Stoppen Sie das Kassettenband lieber durch Betätigen der STOP/EJECT □/△-Taste.
Mit CD-Wiedergabe synchronisierte Aufnahme
Sie können den CD-Player so einstellen, dass die Wiedergabe gleichzeitig mit dem Beginn der Bandaufnahme erfolgt.
1. Legen Sie eine Kassette ein.
Verwenden Sie nur normale Typ-I-Kassettenbänder.
2 Legen Sie eine CD ein.
3 Drücken Sie CD/RANDOM, um in den CD-Modus zu wechseln.
Sie können CD/RANDOM auf der Fernbedienung drücken, um in den CD-Modus zu wechseln.
4 Um von einem gewünschten Titel an aufzunehmen, wählen Sie den Titel im Stoppmodus mit oder .
Sie können den Titel direkt mit den Zifferntasten auf der Fernbedienung wählen.
5 Drücken Sie REC
PLAY wird damit auch heruntergedrückt, und die synchronisierte Aufnahme beginnt.
Die CD SYNC Anzeige erscheint während einer synchronisierten Aufnahme im Anzeigefenster.
Wenn zuerst das Band abläuft, spielt der CD-Player weiter. Drücken Sie PLAY/PAUSE /II (oder /II auf der Fernbedienung), um mit der Wiedergabe fortzufahren, oder drücken Sie STOP (oder auf der Fernbedienung), um die Wiedergabe zu beenden.
Wenn der CD-Player zuerst das Disc-Ende erreicht, läuft das Tonband weiter. In einem solchen Fall können Sie das Band mit der STOP/EJECT / -Taste anhalten.
Löschen
Beim Aufnehmen auf ein bereits bespieltes Band wird die frühere Aufnahme gelöscht, und nur die neue Aufnahme ist bei der nächsten Wiedergabe zu hören.
Löschen eines Bands ohne neue Aufnahme
1 Drücken Sie TAPE auf dem Gerät, um in den Kassettenmodus zu wechseln. 2 Drücken Sie REC

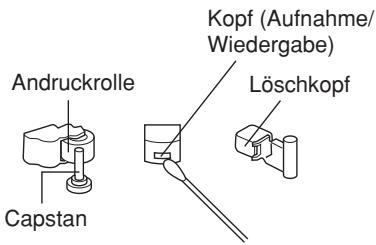

Tonkopf, Capstan und Andruckrolle reinigen
Reinigen ist wichtig!
Wenn das Kassettenband läuft, sammeln sich magnetisches Pulver und Staub auf Tonköpfen, Capstan und Andruckrolle an. Wenn diese Teile zu sehr verschmutzen, folgt:
- Schlechtere Klangqualität.
- Sinkender Lautstärke-Ausgangspegel. Vorige Aufnahme wird nicht ganz gelöscht.
- Aufnahme wird nicht perfekt erstellt.
Um solche Mängel zu vermeiden, sollen Sie Tonköpfe, Capstan und Andruckrolle alle 10 Betriebsstunden reinigen.
Öffnen Sie das Kassettenfach. Reinigen Sie Tonköpfe, Capstan und Andruckrolle.
Für eine effiziente Reinigung sollten Sie einen im Audiofachhandel erhältlichen Reinigungssatz verwenden.
Vergewissern Sie sich nach der Reinigung, dass die Reinigungsflüssigkeit völlig verdunstet ist, bevor Sie eine Kassette einlegen.
Vorsicht:
- Halten Sie Magnete und metallische Gegenstände vom Tonkopf entfernt. Falls sich der Tonkopf magnetisch auflädt, nimmt der Rauschpegel zu, und der Klang verschlechtert sich.
- Entmagnetisieren Sie den Aufnahme-/ Wiedergabetonkopf alle 20 bis 30 Stunden Gebrauch mit einem Kopfreinigungsmittel, das im Audiofachhandel erhältlich ist. Wenn Sie den Tonkopf entmagnetisieren, soll das Gerät ausgeschaltet sein.
Der Löschkopf ist magnetisch, darf also nicht entmagnetisiert werden.
- Benutzen Sie für die Reinigung ausschließlich Alkohol. Farbverdünner und Benzin würden die Andruckrolle beschädigen.
Reinigung der CD-Abtastlinse
Wenn die CD-Abtastlinse verschmutzt ist, wird der Klang beeinträchtigt.
Öffnen Sie die CD-Fachklappe, und reinigen Sie die Linse.
Blasen Sie Staub mit einem Blasepinsel (im Kamerafachgeschäft erhältlich) von der Linse.
FEHLERSUCHE
- Falls Sie Probleme mit Ihrem Gerät haben sollten, prüfen Sie zuerst diese Liste auf Lösungen, bevor Sie den Kundendienst rufen.
- Sollten Sie das Problem nicht mit den hier gegebenen Tipps lösen können, oder sollte das Gerät selbst beschädigt worden sein, rufen Sie Fachpersonal, wie zum Beispiel Ihren Fachhändler, für den Kundendienst.
| Symptom | Mögliche Ursache | Behebung |
| Die Stromversorgung kann nicht eingeschalten werden. | Das Netzkabel ist herausgezogen. | Stecken Sie das Netzkabel ein. |
| Wenn man die PLAY -Taste drückt, bewegt sich das Kassettenband nicht. | PAUSE Ⅰ ist gedrück. | Drücken Sie erneut PAUSE Ⅱ, damit dieseentrastet. |
| Der Wiedergabeton ist nur sehr schwach zu horen. | Die Batterien sind schwach. | ·Ersetzen Sie die alten Batterien durch neue. |
| ·Der Tonkopf ist verschmutzt. | ·Reinigen Sie den Tonkopf. |
| REC • (Aufnahme) Funktioniert nicht. | ·Die Lösenschutzungen der Kassette wurden hersausgebrochen. | ·Überkleben Sie die Löschzungen mit Klebeband. |
| ·Es ist keine Kassette im Gerät eingelegt. | ·Legen Sie eine Kassette ein. |
| Die CD ist einlegegt, gibt aber keinen Ton wieder. | ·Die Disc ist falsch herum eingelegt. | ·Legen Sie die Disc mit der Etikettseite nach oben weisend ein. |
| ·Die Disc ist verschmutzt. | ·Reinigen Sie die Disc. |
| ·Die Disc ist beschädigt oder verformt. | ·Tauschen Sie die Disc gegen eine abspielbare CD aus. |
| ·Die Linse ist verschmutzt. | ·Reinigen Sie die Linse. |
| ·Es ist Feuchtigkeit entwickelten. | ·Schalten Sie das Gerät ein und warten Sie ein oder zwei Stunden, bevorsesbenutz. |
| Von den Laatsprechem ist kein Ton zu horen. | Der Kopfhörer ist angeschlossen. | Ziehen Sie den Kopfhörer hereaus. |
| Wegen ungleichmäßiger Bandlaufgeschwindigkeit treten Tonhöhen-schwankungen auf. | ·Die Andruckrolle oder der Capstan ist verschmutzt. | ·Reinigen Sie die Andruckrolle und den Capstan. |
| ·Die Batterien sind leer. | ·Ersetzen Sie die alten Batterien durch neue. |
| Der Radioempfang ist schlecht, und es ist viel Statikrauschen zu horen. | Die Antenne ist nicht korrekt eingestellt. | Richten Sie die Antenne korrekt aus. |
| Die Fernbedienung{ländsicht sich nicht bedieren. | ·Die Batterien der Fernbedienung sind schwach. | ·Ersetzen Sie die alten Batterien durch neue. |
| ·Auf das Sensorfenster fällt starkes Licht (direktes Sonnenlicht, usw.). | ·Vermeiden Sie den Betrieb des Geräts mit direktem Sonnenlichteinfall, usw. |
Hinweis:
Wenn das Gerät von einem kalten Ort mit 0 °C plötzlich an einen warmen Ort gebracht wird, funktioniert es eventuell nicht normal, weil im Geräteinnern Kondensation aufgetreten ist. Nach ein oder zwei Stunden ist der Betrieb allerdings wieder normal.
CD-Player
CD-Fassungsvermögen: 1 CD
Signal-Rausch-Abstand: 75 dB
Dynamikumfang: 60 dB
Radio
Frequenzbereich
: FM 87,5 - 108,0 MHz AM 522 - 1 629 kHz
Antennen
: Teleskopantenne für FM (UKW)
Ferritkernantenne für AM (MW)
Kassettendeck
Frequenzgang
: 60 Hz - 10000 Hz
Tonhöhenschwankungen
: 0,15% (effektiv)
Schnellspulzeit
Lautsprecher-Impedanz
: 4 Ω
Ausgangsleistung
: 4 W (2 W + 2 W) bei 4 Ω (10% Klirrfaktor)
Ausgangsbuchsen
: PHONES × 1
Stromversorgung
: AC 230 V ~, 50 Hz DC 9 V (R20 (SUM-1)/D (13D)-Batteriengröße × 6)
Stromaufnahme
: 18 W (bei Betrieb) 3 W (in Bereitschaft)
Abmessungen
: 420 mm × 178 mm × 250 mm (B/H/T)
Gewicht
: Etwa 3,2 kg (ohne Batterien)
Mitgeliefertes Zubehör
: AC-Netzkabel × 1
Fernbedienung × 1
Batterien für die
Fernbedienung (AAA/UM-4/
R03)× 2
Unangekündigte Änderungen des Designs und der technischen Daten bleiben jederzeit vorbehalten.
INHALTSVERZEICHNIS
EIGENSCHAFTEN 1
SICHERHEITSHINWEISE 1
BEDIENUNGSHINWEISE 2
STROMVERSORGUNG 3
BESCHREIBUNG UND BEDIENELEMENTE 4
FERNBEDIENUNG 5
EIN- UND AUSSCHALTEN DES GERÄTS 6
EINSTELLEN DER UHR 7
EINSTELLEN DES KLANGS 8
WIEDERGABE VON CDS 9
RADIOEMPFANG 15
WIEDERGABE VON KASSETTEN 17
REGISTRIERUNG 19
WARTUNG 21
FEHLERBEHEBUNG 22
TECHNISCHE DATEN 23
EIGENSCHAFTEN

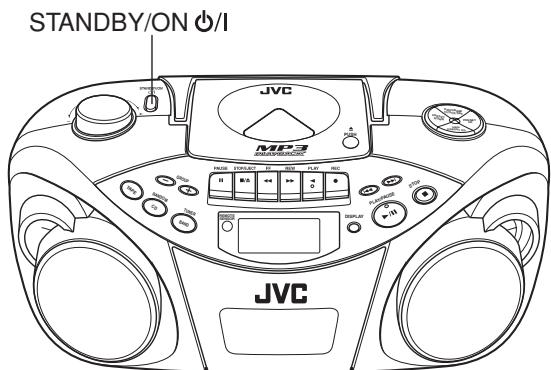

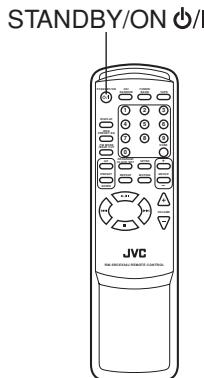

EIN- UND AUSSCHALTEN DES GERÄTS
STANDBY/ON
61
TASTE STANDBY/ON
DIE LAUTSTÄRKE EINSTELLEN 8
WIEDERGABE VON CDS 9
RADIOEMPFANG 15
TECHNISCHE DATEN 23
EIGENSCHAFTEN
DYNAMIKUMFANG: 60 dB
Tuner
Afstembereik
: FM 87,5 - 108,0 MHz AM 522 - 1 629 kHz
Antennen
