Produkttyp	Bluetooth-Lautsprecher
Marke	JVC
Modell	NX-SA1B
Abmessungen (L x H x T)	162 mm x 329 mm x 162 mm
Gewicht	2,7 kg
Stromversorgung	Netzteil 20 V DC, 2,6 A (AA-R2002)
Leistungsaufnahme Standby	0,5 W oder weniger
Ausgangsleistung	5 W x 4 (Lautsprecher) + 20 W (Subwoofer)
Lautsprecher	4 x 5 cm Konus (Lautsprecher) + 1 x 10 cm Konus (Subwoofer)
Quellen	iPod, USB, FM-Tuner, Audio-Eingang (Aux)
Hauptfunktionen	iPod/USB-Wiedergabe, FM-RDS-Tuner, WOW HD Soundeffekte, Abschaltautomatik, täglicher Timer, Wecker, Fernbedienung
Anschlüsse	Kopfhöreranschluss (3,5 mm), Audioeingang (3,5 mm), USB Typ A, Composite-Videoausgang, FM-Antenne
Unterstützte Audioformate	MP3, WMA (USB)
Mitgeliefertes Zubehör	Fernbedienung (RM-SNXSA1BR), CR2025-Batterie, Netzteil, Netzkabel, FM-Antenne
Pflege und Reinigung	Trockenes oder leicht mit mildem Reinigungsmittel angefeuchtetes weiches Tuch. Keine Verdünner, Benzin oder Insektizide verwenden.
Sicherheit	Ausreichende Belüftung: Freiraum vorne, an den Seiten, oben und hinten. Nicht blockieren. Nur das mitgelieferte Netzteil verwenden.
Ersatzteile und Reparierbarkeit	Fernbedienung (RM-SNXSA1BR), CR2025-Batterie, Netzteil (AA-R2002). Reparatur durch Fachpersonal.
Allgemeine Informationen	Betriebstemperaturbereich: 5 °C bis 35 °C. Automatische Energieeinsparung nach 30 Minuten Inaktivität.

Häufig gestellte Fragen - NX-SA1B JVC

Wie schließe ich meinen iPod an den Lautsprecher an?

Öffnen Sie die Dockingstation durch Drücken von PUSH OPEN und stecken Sie den iPod direkt auf die Anschlussstifte. Stellen Sie sicher, dass das Gerät beim Anschließen ausgeschaltet ist.

Kann ich einen USB-Stick verwenden?

Ja, schließen Sie Ihren USB-Stick (FAT16/32) an den USB MEMORY-Anschluss an. Der Lautsprecher liest MP3- und WMA-Dateien. Verwenden Sie vorzugsweise ein USB-2.0-Kabel unter einem Meter Länge.

Wie stelle ich die Uhr ein?

Drücken Sie CLOCK/TIMER, bis die Uhrzeit blinkt, und stellen Sie mit den Tasten UP/DOWN Stunden und Minuten ein. Bestätigen Sie mit SET.

Warum schaltet sich der Lautsprecher automatisch aus?

Die Energiesparfunktion (A.P.S.) schaltet das Gerät nach 30 Minuten Inaktivität in den Bereitschaftsmodus. Sie können sie deaktivieren, indem Sie auf der Fernbedienung A.P.S. drücken.

Wie kann ich den FM-Empfang verbessern?

Ziehen Sie die mitgelieferte FM-Antenne vollständig aus. Schalten Sie bei Bedarf durch Drücken von TUNER MODE in den MONO-Modus, um das Rauschen zu reduzieren.

Kann ich eine Musikweckfunktion einstellen?

Ja, verwenden Sie den täglichen Timer. Drücken Sie mehrmals CLOCK/TIMER, bis 'PLAY TMR' angezeigt wird, stellen Sie die Uhrzeit, die Quelle (USB/iPod/FM) und die Lautstärke ein und schalten Sie das Gerät dann in den Bereitschaftsmodus.

Wie ersetze ich die Batterie der Fernbedienung?

Öffnen Sie das Batteriefach, ersetzen Sie die verbrauchte Batterie durch eine Knopfzelle CR2025 unter Beachtung der Polarität. Achtung, Batterien von Kindern fernhalten.

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie die Lautstärke (MIN-Stufe oder Stummschaltung), trennen Sie ggf. den Kopfhörer, und stellen Sie sicher, dass die Quelle richtig ausgewählt ist (iPod, USB usw.).

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Flecken leicht mit Wasser und einem milden Reinigungsmittel anfeuchten, dann mit einem trockenen Tuch abwischen. Keine Lösungsmittel verwenden.

Der Lautsprecher reagiert nicht mehr, was tun?

Trennen Sie das Netzkabel von der Steckdose, warten Sie einige Augenblicke und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Reparaturdienst.

BEDIENUNGSANLEITUNG NX-SA1B JVC

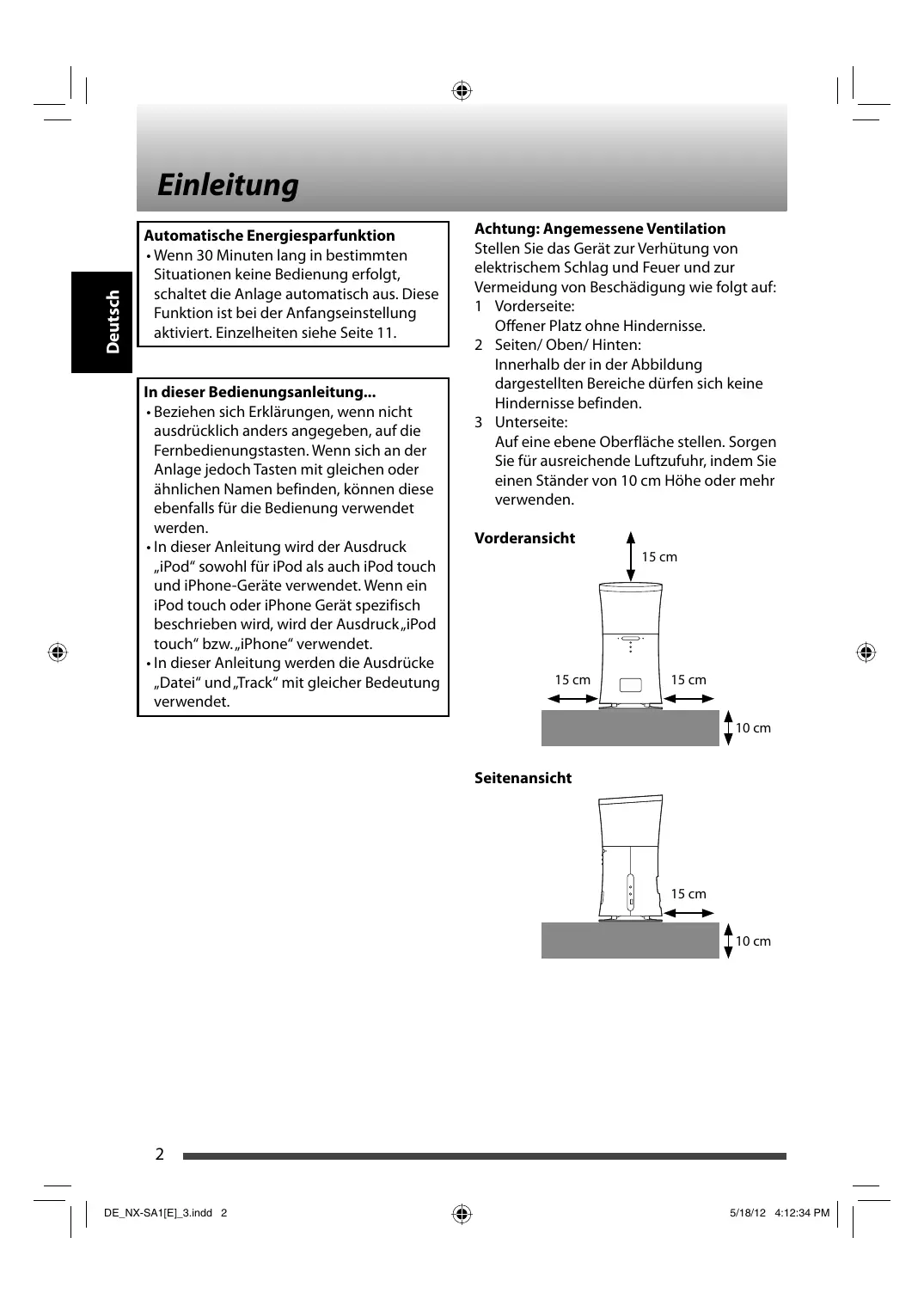

Automatische Energiesparfunktion

• Wenn 30 Minuten lang in bestimmten Situationen keine Bedienung erfolgt, schaltet die Anlage automatisch aus. Diese Funktion ist bei der Anfangseinstellung aktiviert. Einzelheiten siehe Seite 11.

In dieser Bedienungsanleitung...

• Beziehen sich Erklärungen, wenn nicht ausdrücklich anders angegeben, auf die Fernbedienungstasten. Wenn sich an der Anlage jedoch Tasten mit gleichen oder ähnlichen Namen befinden, können diese ebenfalls für die Bedienung verwendet werden.
• In dieser Anleitung wird der Ausdruck „iPod“ sowohl für iPod als auch iPod touch und iPhone-Geräte verwendet. Wenn ein iPod touch oder iPhone Gerät spezifisch beschrieben wird, wird der Ausdruck „iPod touch“ bzw. „iPhone“ verwendet.
• In dieser Anleitung werden die Ausdrücke „Datei“ und „Track“ mit gleicher Bedeutung verwendet.

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zur Vermeidung von Beschädigung wie folgt auf:

1. Vorderseite: Offener Platz ohne Hindernisse. 2. Seiten/ Oben/ Hinten: Innerhalb der in der Abbildung dargestellten Bereiche dürfen sich keine Hindernisse befinden. 3. Unterseite: Auf eine ebene Oberfläche stellen. Sorgen Sie für ausreichende Luftzufuhr, indem Sie einen Ständer von 10 cm Höhe oder mehr verwenden.

Vorderansicht

Seitenansicht

Inhalt

Einleitung 2

Vorbereitung 4

Zubehör 4

Vorbereiten der Fernbedienung. 4

Hauptverbindungen 5

Anschließen der UKW-Antenne 5

Anschließen des Netzkabels. 5

Bezeichnungen der Teile.....6

Oberseite/Vorderseite der Anlage.6

Seite/Rückseite der Anlage. 7

Fernbedienung. 8

Grundlegende

Bedienungsverfahren.........9

Erste Schritte. 9

Schalten Sie das Gerät ein. 9

Wählen Sie eine Quelle. 9

Stellen Sie die Lautstärke ein. 9

Einstellung der Uhr. 9

Einstellen des Klangeffekts. 10

Einstellen der Subwoofer-Lautstärke .... 10

Verwendung des Klangmodus 10

Ändern der Display-Information. 10

Anpassen der Helligkeit der Anzeigen .... 10

Aktivieren/Deaktivieren von APS (automatische Energiesparfunktion)..... 11

Anschließen der Kopfhörer. 11

Hören von iPod 12

Anschließen des iPod 12

Wiedergabe. 12

Betrachten von Video/Bild auf dem iPod ...13

Hören von einem USB-Gerät...14

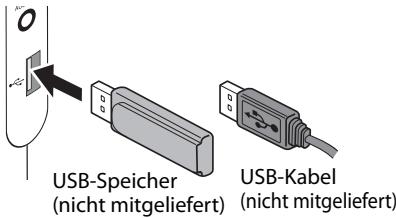

Anschließen eines USB-Geräts 14

Wiedergabe. 14

Programmierung der Wiedergabereihenfolge — Programmwiedergabe 15

Zufällige Wiedergabe von Titeln — Zufallswiedergabe 16

Wiederholt abspielen — Wiederholwiedergabe 16

Hören von UKW-Sendungen...17

Sendersuchlauf 17

Einstellung von Festsendern 17

Empfang von UKW-Sendern mit Radio Data System 18

Hören von einem externen

Gerät 19

Anschließen eines externen Geräts. 19

Hören von einem externen Gerät 19

Einstellung des Timers ....20

Einstellung des Einschlaf-Timers 20

Einstellung des Täglich-Timers 20

Referenz 21

Kompatibler iPod 21

Abspielbare Dateien 21

Wartung 21

Störungssuche 22

Warenzeichen 23

Technische Daten 23

• Ein Typenschild befindet sich unten an der Anlage.
• Wählen Sie einen Ort, der eben, trocken und nicht zu heiß oder zu kalt ist – zwischen 5 °C und 35 °C.

Zubehör

Überprüfen Sie, ob folgende, mit der Anlage mitgelieferte Artikel vorhanden sind.

Fernbedienung (RM-SNXSA1BR) 1 Lithiumknopfbatterie CR2025.1

Die Batterie ist werkseitig in der Fernbedienung eingesetzt.

Netzteil (AA-R2002) 1, Netzkabel 1, UKW-Antenne 1

Falls Artikel fehlen, wenden Sie sich sofort an Ihren Fachhändler.

Vorbereiten der Fernbedienung

Bei der ersten Verwendung der Fernbedienung ziehen Sie die Isolationsfolie heraus.

Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen die Batterien ausgewechselt werden.

Ersetzen der Batterie in der Fernbedienung

Legen Sie Batterien in die Fernbedienung ein und beachten Sie die richtige Polung (+ und -).

Lithium-Knopfbatterie

(Produktnummer: CR2025)

HINWEIS

Die mitgelieferte Batterie dient zum Prüfen der Systemfunktion. Ersetzen Sie diese so schnell wie möglich durch eine neue.

ACHTUNG

• Explosionsgefahr, wenn die Batterie falsch eingesetzt wird.
• Nur durch denselben oder einen entsprechenden Typ ersetzen.
• Legen Sie die Batterie an einem Ort ab, der für kleine Kinder unzugänglich ist. Falls ein Kind versehentlich die Batterie verschluckt, rufen Sie sofort einen Arzt.
• Um Überhitzen, Bersten oder Brand der Batterie zu vermeiden:
• Die Batterie nicht aufladen, kurzschließen, zerlegen, erhitzen oder in ein Feuer werfen.
• Die Batterie nicht zusammen mit anderen Metallgegenständen ablegen.
• Umwickeln Sie die Batterie beim Entsorgen oder Lagern mit Klebeband und Isolierstoff.
• Die Batterie nicht mit Pinzetten oder ähnlichen Werkzeugen anstoßen.
• Entsorgen Sie die Batterie sachgemäß unter Beachtung aller gesetzlichen und örtlichen Vorschriften.

Anschließen der UKW-Antenne

Strecken Sie die UKW-Antenne beim Anschließen aus, um den besten Empfang zu erzielen.

HINWEIS

• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen des Geräts, Verbindungskabeln und dem Netzkabel fern. Andernfalls könnte schlechter Empfang verursacht werden.
• Wenn Sie besseren Empfang erzielen wollen, trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne (nicht mitgeliefert) mit einem 75 Ω-Draht mit Koaxstecker an.

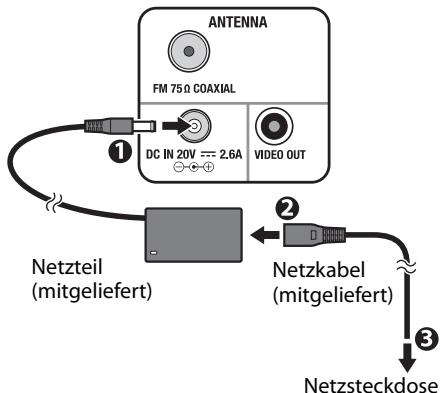

Anschließen des Netzkabels

Schließen Sie das mitgelieferte Netzteil an die Buchse DC IN an der Anlage an. Schließen Sie dann das mitgelieferte Netzkabel an das Netzteil an und stecken den Netzstecker in die Wandsteckdose.

ACHTUNG

• Achten Sie vor einer Reinigung oder einem Transport der Anlage stets darauf, das Netzkabel von der Steckdose zu trennen.
• Zur Vermeidung von Bränden und Schäden sollten Sie das Folgende beachten:
• Verwenden Sie kein anderes als das mitgelieferte Netzteil.
• Verwenden Sie das mitgelieferte Netzteil nicht für andere Geräte.
• Vergewissern Sie sich, dass Sie den Netzstecker gezogen haben, bevor Sie das Haus verlassen, oder wenn die Anlage für längere Zeit nicht benutzt wird.

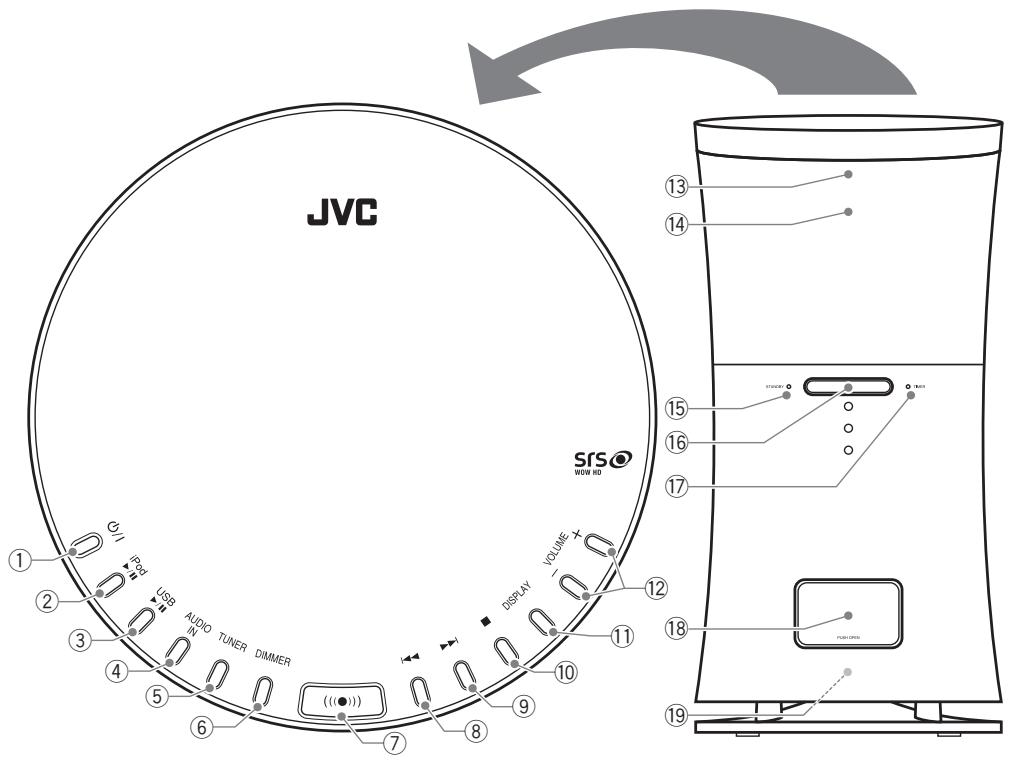

Oberseite/Vorderseite der Anlage

① STANDBY ON-Taste ② iPod ▶/II-Taste ③ USB▶II-Taste ④ AUDIO IN-Taste ⑤ TUNER-Taste ⑥ DIMMER-Taste ⑦ (((●)) (Klangeffekt) Taste ⑧ Taste ⑨▶▶I-Taste ⑩ -Taste ⑪ DISPLAY-Taste ⑫ VOLUME + / - Tasten

⑬ Fernbedienungssensor ⑭ Display ⑮ STANDBY-Lämpchen ⑯ Beleuchtungslämpchen ⑰ TIMER-Lämpchen ⑱ Docking-Station für iPod ⑲ Subwoofer

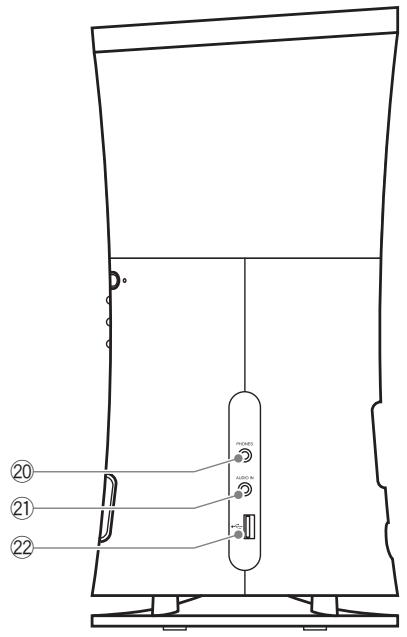

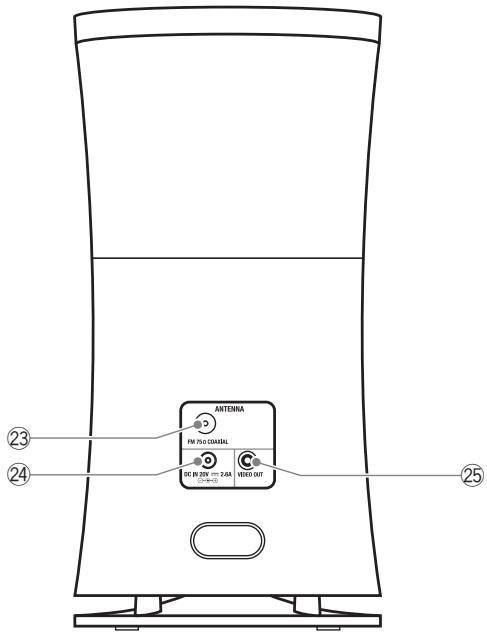

Seite/Rückseite der Anlage

⑳ PHONES-Buchse ㉑ AUDIO IN-Buchse ㉒ USB MEMORY-Anschluss

㉓ FM 75Ω COAXIAL-Klemme ㉔ DCIN-Buchse ㉕ VIDEO OUT-Klemme

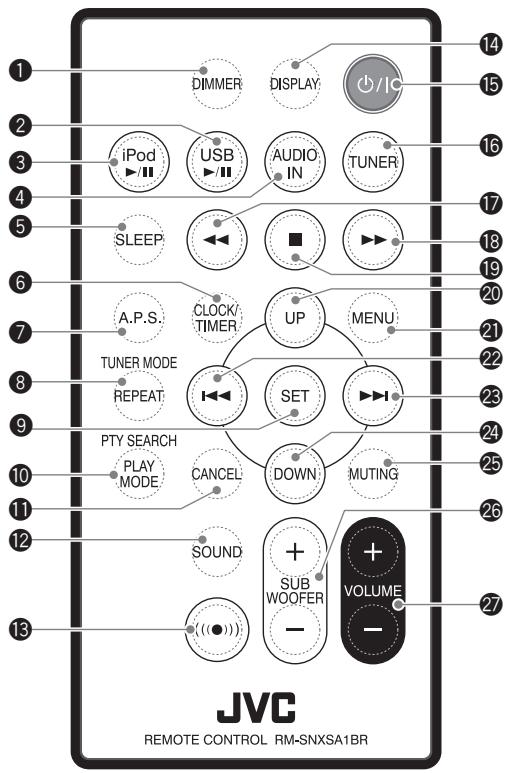

Fernbedienung

DIMMER USB 3 iPod II 4 AUDIO IN SLEEP 6 CLOCK/TIMER A.P.S. REPEAT/TUNER MODE 9 SET 10 PLAY MODE/PTY SEARCH CANCEL 12 SOUND 13 ((( )) (Klangeffekt)

14 DISPLAY 15 (STANDBY/ON) 16 TUNER 17 18 19 20 UP 21 MENU 22 23 24 DOWN 25 MUTING SUB WOOFER + / - VOLUME + / -

Erste Schritte

1 Schalten Sie das Gerät ein.

Das STANDBY-Lämpchen erlischt.

2 Wählen Sie eine Quelle.

3 Stellen Sie die Lautstärke ein.

Einstellbereich: MIN, 1 — 39, MAX

Zum Ausschalten der Anlage

Das STANDBY-Lämpchen leuchtet auf.

Zum kurzzeitigen Stummschalten der Lautstärke

"MUTING" blinkt.

Zum Wiederherstellen der Lautstärke drücken Sie MUTING oder VOLUME+.

Einstellung der Uhr

1 Zur Anzeige der Uhreinstellung.

Die Stundenanzeige blinkt im Display.

• Wenn Sie die Uhrzeit bereits eingestellt haben, drücken Sie CLOCK/TIMER wiederholt, bis die Stundenanzeige blinkt.

2 Stellen Sie die Stunde ein.

(Drücken Sie die Taste wiederholt)

3 Stellen Sie die Minuten ein.

(Drücken Sie die Taste wiederholt)

Stellen Sie die Uhrzeitinstellung fertig.

Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL.

Sie können zum vorherigen Schritt zurückkehren.

HINWEIS

Die Uhr kann 1 oder 2 Minuten im Monat vor- oder nachgehen. Sie müssen möglicherweise die Uhrzeit regelmäßig neu einstellen. - Bei einem Stromausfall verliert die Uhr ihre Einstellungen. Sie müssen die Uhr neu einstellen.

Einstellen des Klangeffekts

Sie können dynamische und realistische Klangeffekte genießen.

Drücken Sie die Taste einmal, um die aktuelle Einstellung anzuzeigen. Drücken Sie die Taste erneut zum Ändern der Einstellung.

WOW HD: Geeignet zum Hören vor der Anlage.

Erweitert das Klangfeld vor der Anlage.

Erweitert das Klangfeld vor der Anlage noch weiter.

OFF: Hebt den Klangeffekt auf.

Einstellen der Subwoofer-Lautstärke

(Drucken Sie die Taste wiederholt)

Einstellbereich: 1 — 5

Verwendung des Klangmodus

Zum Auswählen des für Ihre bevorzugte Musik geeigneten Klangmodus.

SOUND

Drücken Sie die Taste, um die aktuelle Einstellung anzuzeigen. Drücken Sie die Taste erneut zum Ändern der Einstellung.

Ändern der Display-Information

Bei jedem Drücken der Taste wechseln die angezeigten Informationen von Uhr- auf andere Informationen um.

• Im Display angezeigte Informationen sind je nach der Quelle unterschiedlich.
• Tag-Information kann im Display gezeigt werden, während eine MP3/WMA-Datei abgespielt wird.

Beisp.: Uhr

12.34

Beisp.: Wenn ein USB-Gerät abgespielt wird

10 2.45

Aktuelle Tracknummer

Verstrichene Spielzeit

Beisp.: Wenn ein USB-Gerät gestoppt ist

G12 T798

Gesamt-Titelzahl

Gesamt-Trackzahl

Zur Anzeige der Uhr, wenn die Anlage auf Standby geschaltet ist, drücken Sie.

Anpassen der Helligkeit der Anzeigen

Bei jedem Drücken der Taste schaltet die Einstellung um.

Die Einstellung bleibt auch bei ausgeschalteter Stromversorgung gespeichert.

Aktivieren/Deaktivieren von APS (automatische Energiesparfunktion)

Drücken Sie die Taste einmal, um die aktuelle Einstellung anzuzeigen. Drücken Sie die Taste erneut zum Ändern der Einstellung.

Wenn 30 Minuten lang in den folgenden Situationen keine Bedienung erfolgt, schaltet die Anlage automatisch aus.

Die Lautstärke ist auf MIN gestellt, oder die Stummschaltung ist aktiviert. - "iPod" ist als Quelle gewählt, und iPod ist nicht angeschlossen. - "USB" ist als Quelle gewählt, und die Wiedergabe ist gestoppt. - Während des 30-Minuten-Countdowns wird jede Minute „APS“ im Display angezeigt. - Etwa 30 Sekunden vor dem Ausschalten beginnt „APS" zu blinken. - Der 30-Minuten-Countdown beginnt erneut, wenn Sie Tasten betätigen oder ein Gerät anschließen/abtrennen. - Diese Funktion hat Vorrang vor dem Täglich-Timer und dem Einsatz-Timer. - Diese Funktion ist bei der Anfangseinstellung aktiviert.

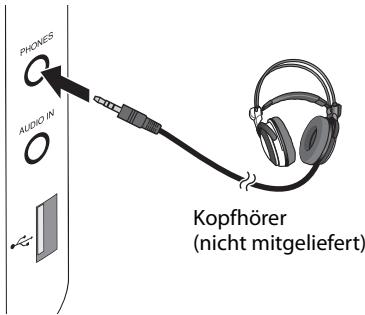

Anschließen der Kopfhörer

Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen oder aufsetzen.

• Durch Anschließen der Kopfhörer werden die Lautsprecher deaktiviert.
• Der Klangeffekt und der Klangmodus beeinflussen nicht den Klang über die Kopfhörer.

HINWEIS

• Wenn „iPod" als Quelle gewählt ist und kein Ton von den Kopfhörern kommt.

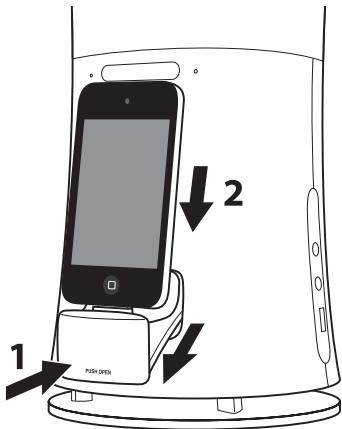

Anschließen des iPod

Sie können einen iPod über diese Anlage bedienen. - Schließen Sie den iPod nicht an oder trennen Sie ihn ab, wenn die Anlage eingeschaltet ist.

1 Drücken Sie PUSH OPEN, um die Docking-Station für iPod zu öffnen. 2 Setzen Sie den iPod direkt an die Steckerkontakte an.

• Wenn die Anlage eingeschaltet ist, wird der iPod durch das Dock geladen.
• Wenn Sie den iPod nicht anschließen, drücken Sie das Dock für iPod zum Einsetzen. Das Dock für iPod kann nicht eingeschoben werden, auch wenn es gedrückt wird, wenn es nicht bereits vollständig geöffnet ist.
• Achten Sie darauf, nicht die Finger einzuklemmen, wenn Sie das Dock für iPod einsetzen.

ACHTUNG

• Sie können keine Daten von dieser Anlage zu Ihrem iPod übertragen.
• Nehmen Sie die iPod-Schutzhülle vor dem Anschließen ab.
• Halten Sie den iPod beim Anschließen/ Abtrennen in gerader Position.
• Schließen Sie den iPod fest an.
• Tragen Sie die Anlage nicht mit angeschlossenem iPod. Dadurch könnte das Dock beschädigt werden oder der iPod könnte herunterfallen.
• Berühren Sie nicht die Steckerkontakte am iPod oder die Anschlusskontakte in der Docking-Station für iPod direkt. Dadurch könnten die Steckerkontakte beschädigt werden.

Wiedergabe

Der iPod schaltet ein und beginnt mit der Wiedergabe.

Zum Pausieren

Zum Aufheben der Pause drücken Sie die Taste erneut.

Zum Wählen eines Tracks

(Drücken Sie die Taste wiederholt)

Zum schnellen Vorlauf/Rücklauf

(Gedrückthalten)

Shuffle-Wiedergabe

PTY SEARCH

Bei jedem Tastendruck wird die Auswahl der iPod-Mischung-Songs umgeschaltet.

Wiedergabewiederholung

Bei jedem Tastendruck wird die Auswahl der iPod-Wiederhol-Songs umgeschaltet.

Um den iPod auf Schlafmodus zu schalten

(Gedrückthalten)

Zur Bedienung des Menüs des iPod

1 Rufen Sie das Menü ab.

2 Wählen Sie einen Menügegenstand.

(Drücken Sie die Taste wiederholt)

Drücken Sie MENU, um zum vorhergehenden Menü zurückzukehren.

HINWEIS

• Je nach iPod-Art wird der iPod unterschiedlich bedient.
• Je nach dem Typ des iPod können Sie das Menü nur auf dem Bildschirm des iPod bedienen.
• Bedienen Sie das iPhone oder den iPod touch direkt in den folgenden Fällen:
• Bei Verwendung der Home-Taste. - Beim Wählen von Anwendungssymbolen im Home-Bildschirm. - Beim Ziehen des Schiebers.
• Für Informationen zur Bedienung des iPod siehe Bedienungsanleitung des iPod.
• Klangverzerrungen können auftreten, wenn Audioquellen mit hohen Aufnahmepegeln wiedergegeben werden. Wenn Verzerrung auftritt, wird empfohlen, den Equalizer am iPod auszuschalten.

Betrachten von Video/Bild auf dem iPod

Sie können Video/Bild vom iPod auf einem externen Monitor betrachten.

Vor dem Anschließen eines Monitordisplays schalten Sie diese Anlage aus.

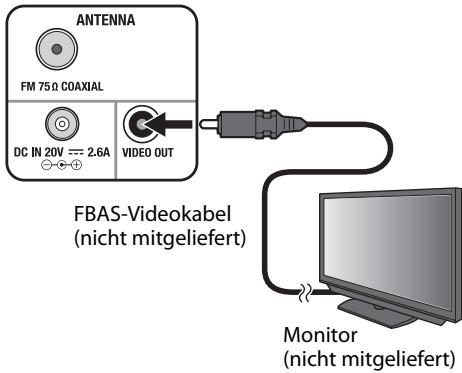

1 Schließen Sie einen Bildschirm an.

2 Stellen Sie den Videoausgang von iPod ein.

• Bei ausgeschalteter Anlage...

iPod

11

(Gedrückthalten)

Hauptgerät

Halten Sie die Taste gedrückt, um die aktuelle Einstellung anzuzeigen. Drücken Sie die Taste erneut zum Ändern der Einstellung.

VOUT ON: Zeigt Video/Bild auf dem

angeschlossenen Monitor an

VOUT OFF: Zeigt Video/Bild auf dem iPod an

3 Schalten Sie die Stromversorgung der Anlage und des Monitors ein, und spielen Sie dann iPod ab.

Wählen Sie den Monitor-Eingang entsprechend.

Anschließen eines USB-Geräts

• Trennen Sie das USB-Gerät ab, nachdem die Wiedergabe gestoppt wurde. Das Trennen des USB-Geräts während der Wiedergabe kann Probleme mit dem USB-Gerät und den Dateien darauf verursachen.
• Das USB-Gerät kann nur über die USB MEMORY-Klemme geladen werden, wenn "USB" als Quelle gewählt ist.

ACHTUNG

• Beim Anschließen über ein USB-Kabel verwenden Sie ein USB 2.0-Kabel mit einer Länge von weniger als 1 m.
• Verwenden Sie keinen USB-Hub.
• Sie können keinen Computer an die USB MEMORY-Klemme der Anlage anschließen.
• Ein elektrostatischer Schlag beim Anschließen eines USB-Geräts kann anormale Wiedergabe vom Gerät bewirken. In diesem Fall trennen Sie das USB-Gerät ab, setzen diese Anlage und das USB-Gerät zurück.

Wiedergabe

Wiedergabe stoppen

• Wenn Sie USB /II nach dem Stoppen erneut drücken, wird der laufende Track erneut von Anfang an abgespielt („Lesezeichen-Wiedergabe"). Drücken Sie erneut in gestopptem Zustand zum Abbrechen der Lesezeichen-Wiedergabe.

Zum Pausieren

Zum Aufheben der Pause drücken Sie die Taste erneut.

Zum Wählen eines Tracks

(Drücken Sie die Taste wiederholt)

Zum schnellen Vorlauf/Rücklauf

• Bei der Wiedergabe...

(Gedrückthalten) oder

Bei jedem Drücken der Taste ändert sich die Vorlauf/Rücklauf-Geschwindigkeit wie folgt: x5 → x10 → x1 (normale Wiedergabe)

Zum Zurückschalten auf normale

Wiedergabe drücken Sie USB II.

Zum Wählen einer Gruppe

• Im Stoppzustand...

(Drücken Sie die Taste wiederholt)

Programmierung der Wiedergabereihenfolge — Programmwiedergabe

Es können maximal 32 Tracks im USB-Gerät in jeder gewünschten Reihenfolge programmiert werden.

• Sie können nur ein Programm erstellen, wenn die Wiedergabe gestoppt ist.
• Bei der Erstellung eines Programms können Sie nicht eine Gruppe zur Wahl eines Tracks festlegen.

1 Stoppen Sie die Wiedergabe. 2 Wählen Sie "PROGRAM".

PTY-SUCHE

WIEDERGABEMODUS

(Taste wiederholt drücken)

NORMAL (aufgehoben) ↔ PROGRAMM

3 Wählen Sie den zu programmierenden Track.

(Taste wiederholt drücken)

4 Wiederholen Sie Schritt 3 für alle weiteren Tracks, die Sie programmieren möchten. 5 Starten Sie die Wiedergabe.

Zum Verlassen der Programmwiedergabe wählen Sie in Schritt 2 "NORMAL".

Die Programmwiedergabe wird in den folgenden Fällen aufgehoben: - Beim Ausschalten der Anlage. - Wenn die Quelle umgeschaltet wird. - Wenn ein USB-Gerät abgetrennt ist.

Zur Bestätigung der programmierten Tracks

• Im gestoppten Zustand während oder nach der Programmwiedergabe...

AB

(Drücken Sie die Taste wiederholt)

Die Tracks im Programm erscheinen im Display nacheinander in der programmierten Reihenfolge.

Zum Hinzufügen eines Tracks zum Ende des Programms

Wählen Sie den hinzuzufügenden Track.

• Im Stoppzustand...

(Drücken Sie die Taste wiederholt)

Zum Löschen von Tracks im Programm

• In gestopptem Zustand während oder nach der Programmwiedergabe...

Bei jedem Drücken der Taste wird der jeweils letzte Track im Programm gelöscht.

Zufällige Wiedergabe von Titeln — Zufallswiedergabe

Sie können alle Tracks auf dem USB-Gerät in zufälliger Reihenfolge abspielen.

1 Starten Sie die Wiedergabe. 2 Wählen Sie "RANDOM".

PTY SEARCH

PLAY MODE

(Drücken Sie die Taste wiederholt)

NORMAL (Aufgehoben) RANDOM

• Sie können nicht mit | | während der Zufallswiedergabe zu vorherigen Tracks zurückgehen.

Zum Verlassen der Zufallswiedergabe, wählen Sie "NORMAL" in Schritt 2.

• Die Zufallswiedergabe wird in den folgenden Fällen aufgehoben:
• Beim Ausschalten der Anlage.
• Wenn die Quelle umgeschaltet wird.
• Wenn ein USB-Gerät abgetrennt ist.
• Wenn REPEAT gedrückt ist.

Wiederholt abspielen — Wiederholwiedergabe

Sie können einen Track oder Tracks wiederholt abspielen.

1 Wählen Sie den Wiederholmodus.

TUNER MODE

Drücken Sie die Taste einmal, um die aktuelle Einstellung anzuzeigen. Drücken Sie die Taste erneut zum Ändern der Einstellung.

RPT 1: Wiederholt den aktuellen Track

RPT GR: Wiederholt alle Tracks der aktuellen Gruppe

RPT ALL: Wiederholt alle Tracks

RPT OFF: Hebt die Wiederholfunktion auf

2 (Im Stoppzustand) starten Sie die Wiedergabe.

Zum Verlassen der Wiederholwiedergabe wählen Sie „RPT OFF“ in Schritt 1.

Die Wiederholwiedergabe wird in den folgenden Fällen aufgehoben: - Beim Ausschalten der Anlage. - Wenn ein USB-Gerät abgetrennt ist.

HINWEIS

• Wenn Sie „RPT ALL“ während der Programmwiedergabe wählen, wird das Programm wiederholt abgespielt.

Sendersuchlauf

1 Wählen Sie „FM“.

2 Wählen Sie den Sender.

(Gedrückthalten)

Das Gerät startet den Sendersuchlauf automatisch, und der Sendersuchlauf stoppt, wenn ein Sender mit ausreichender Signalstärke gefunden wird.

• Wenn Sie die Taste wiederholt drücken, schaltet die Frequenz um.

Zum manuellen Stoppen des Suchlaufs drücken Sie I ▲ erneut.

Zum Verbessern des UKW-Empfangs

Wenn eine UKW-Stereosendung nur schlecht zu empfangen ist, können Sie den Empfang verbessern, indem Sie auf Mono-Modus umschalten.

TUNER MODE

REPEAT

Drücken Sie die Taste, um die aktuelle Einstellung anzuzeigen. Drücken Sie die Taste erneut, um die Einstellung zu ändern.

AUTO: Stereo-Modus

MONO: Mono-Modus

HINWEIS

• Wenn der Mono-Modus aktiviert ist, wird der Empfang verbessert. Der Stereoeffekt geht allerdings verloren.

Einstellung von Festsendern

Sie können bis zu 40 UKW-Festsender manuell eingeben.

1. Stimmen Sie einen als Festsender einzugebenden gewünschten Sender ab. 2. Zeigen Sie die Festsendernummer an.

• Beenden Sie die folgenden Schritte, während die Anzeige im Display blinkt.

3. Wählen Sie eine zu speichernde Festsendernummer.

UP

DOWN

(Drucken Sie die Taste wiederholt)

4 Speichern Sie den Sender.

SET

So stellen Sie einen Festsender ein

UP

DOWN

(Drücken Sie die Taste wiederholt)

Empfang von UKW-Sendern mit Radio Data System

Das Radio Data System erlaubt es UKW-Sendern, ein zusätzliches Signal zusammen mit dem normalen Sendesignal auszustrahlen.

• Wenn Sie mehr über Radio Data System erfahren möchten, besuchen Sie http://www.rds.org.uk .

Anzeigen der Radio Data System-Informationen

DISPLAY

Bei jedem Druck auf die Taste schaltet die Information wie folgt um:

PS (Sendername):

Bekannte Sendernamen.

PTY (Programmtyp):

Arten der ausgestrahlten Programme.

RT (Radiotext):

Vom Sender ausgestrahlte Textmeldungen.

• "NO PS", "NO PTY" oder "NO RT" erscheint im Display, wenn keine relevanten Signale von einem Sender ausgestrahlt werden.
• Wenn kein Radio Data System-Signal empfangen wird, wird die Frequenz angezeigt.

PTY-Suche

Sie können durch Angabe des PTY-Codes nach einem Programm unter den Festsendern suchen.

1 Rufen Sie die PTY-Suchanzeige beim Hören eines Senders auf.

2 Wählen Sie einen PTY-Code.

:

UP/DOWN

(Drucken Sie die Taste wiederholt)

3 Starten Sie den Suchlauf.

"SEARCH" und der PTY-Code erscheinen abwechselnd.

Die Anlage sucht UKW-Festsender ab, stoppt, wenn der gewünschte Sender gefunden ist, und stimmt diesen Sender ab.

Zum Fortsetzen des Suchlaufs, nachdem bei einem unerwünschten Programm gestoppt wurde, drücken Sie PTY SEARCH, während PS im Display blinkt. - Wenn kein Programm gefunden wird, erscheint „NOTFOUND".

Zum Stoppen des Suchlaufs drücken Sie CANCEL.

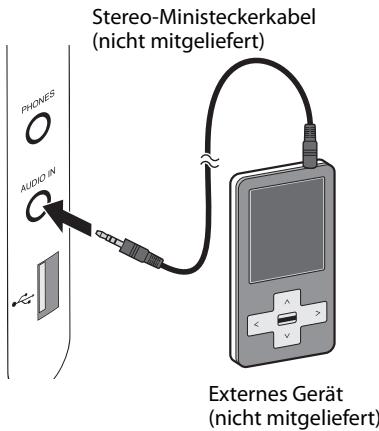

Anschluss eines externen Geräts

• Einzelheiten siehe auch Bedienungsanleitung des externen Geräts.

1 Stellen Sie den Lautstärkepegel der Anlage auf Minimalstellung. 2 Schließen Sie ein externes Gerät an die AUDIO IN-Buchse an.

Hören von einem externen Gerät

1 Wählen Sie AUDIO IN.

2 Starten Sie die Wiedergabe des externen Geräts. 3 Stellen Sie die Lautstärke ein.

Zum Einstellen des Audio-Eingangspegels

Wenn der Klang von dem an die Buchse AUDIO IN angeschlossenen Gerät nicht laut genug ist, können Sie den Audioeingangspegel über die Buchse AUDIO IN ändern (ohne die Lautstärke zu regeln).

Bei jedem Drücken der Taste schaltet die Einstellung um.

LEVEL1: Normaler Eingangspegel.

LEVEL2: Erhöht den Eingangspegel.

LEVEL3: Erhöht den Eingangspegel mehr als LEVEL2.

Einstellung des Einschlaftimers

SLEEP

Bei jedem Drücken der Taste wird in der oben angegebenen Reihenfolge zwischen den verschiedenen Einstellungen der Zeitdauer (in Minuten) wie folgt umgeschaltet:

SLEEP

10→ 20→ 30→ 60→ 90→ 120 →150→180→OFF→(zurück zum

Anfang)

Die Anlage ist jetzt darauf eingestellt, nach der Anzahl der eingestellten Minuten auszuschalten.

Zum Deaktivieren des Einschlaftimers wählen Sie "OFF".

Um die Restzeit bis zum Ausschalten der Anlage zu prüfen, drücken Sie SLEEP einmal.

Einstellung des Täglich-Timers

Bei Verwendung des Täglich-Timers können Sie zu Ihrer Lieblingsmusik aufwachen.

• Schließen Sie ein USB-Gerät/iPod an der Anlage an, und stellen Sie sicher, dass die Quelle richtig arbeitet. Wählen Sie den gewünschten UKW-Sender vor, bevor Sie den Täglich-Timer einstellen.

1 Wählen Sie "PLAY TMR".

CLOCK/TIMER

(Taste wiederholt drücken)

2 Wählen Sie „ON“.

CLOCK/TIMER

3 Stellen Sie den Timer-Inhalt ein.

DOWN

SET

(Taste wiederholt drücken) Sie können die folgenden Punkte einstellen:

• Stunde und Minute für die Einschaltzeit (ON)
• Stunde und Minute für die Ausschaltzeit (OFF) und Wiedergabequelle
• Wenn Sie „USB“ als Quelle wählen, wählen Sie eine Tracknummer.
• Wenn Sie „FM“ (UKW) als Quelle wählen, wählen Sie eine Senderspeichernummer.

Lautstärke

Wenn Sie die Lautstärke eingestellt haben, wird „PLAY SET" angezeigt, und die Einstellinhalte werden der Reihe nach angezeigt.

4 Schalten Sie die Anlage aus.

Das TIMER-Lämpchen leuchtet auf.

• Während der Täglich-Timer arbeitet, blinkt das TIMER-Lämpchen.
• Sobald der Täglich-Timer eingestellt ist, funktioniert er tätig.

Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie CANCEL.

Sie können zum vorherigen Schritt zurückkehren.

Um den Täglich-Timer abzustellen, drücken Sie nach Schritt 1 CANCEL.

"TIMEROFF" erscheint.

Zum erneuten Einschalten des Täglich-Timers ohne die Inhalte zu ändern, drücken

Sie nach Schritt 1 SET.

"TIMER ON" und die Einstellinhalte erscheinen.

ACHTUNG

• Der Täglich-Timer arbeitet nur, wenn die Anlage im Bereitschaftsmodus ist. Die Automatische Energiesparfunktion ist aktiv, während der Täglich-Timer arbeitet.

Kompatibler iPod

Hergestellt für	Audio	Video
iPod nano (sechste Generation)	✓	✓*1
iPod nano (fünfte Generation)	✓	✓
iPod nano (vierte Generation)	✓	✓
iPod nano (dritte Generation)	✓	✓
iPod nano (zwiete Generation)	✓	-
iPod touch (vierte Generation)	✓	✓
iPod touch (dritte Generation)	✓	✓
iPod touch (zwiete Generation)	✓	✓
iPod touch *2	✓	✓
iPod classic	✓	✓
iPhone 4S	✓	✓
iPhone 4	✓	✓
iPhone 3GS	✓	✓
iPhone 3G	✓	✓

1 Nur für Standbild 2 Nur für Software-Version 2.0.0 oder höher - Wenn der iPod nicht korrekt abspielt, aktualisieren Sie die iPod-Software auf die neueste Version. Für Einzelheiten zur Aktualisierung Ihres iPod prüfen Sie die Apple-Website http://www.apple.com/ .

Abspielbare Dateien

Die Anlage kann MP3/WMA-Dateien mit der Dateierweiterung .mp3 oder .wma abspielen (ungeachtet der Schreibung mit Groß- und Kleinbuchstaben). - Diese Anlage kann MP3/WMA abspielen, das mit den folgenden Abtastfrequenzen und Bitraten aufgenommen wurde.

• Diese Anlage kann bis zu 300 Ordner und 999 Dateien auf einem USB-Gerät erkennen.
• DRM (Digital Rights Management)-Dateien können nicht wiedergegeben werden.
• Diese Anlage kann keine größeren Dateien als 2 Gigabyte absichern.
• Manche MP3/WMA-Dateien können nicht wiedergegeben werden und werden übersprungen. Das ist ein Resultat ihrer Aufnahmeverfahren und Bedingungen. Wiedergabereihenfolge von MP3/WMA-Dateien
• Ordner werden in der Reihenfolge abgespielt, in der die Ordner erzeugt wurden. In einem Ordner werden Dateien in der Reihenfolge abgespielt, in der die Dateien aufgezeichnet wurden. Die Wiedergabereihenfolge kann sich je nach Aufnahmemethode unterscheiden.
• Wenn Sie einen Ordnernamen oder Dateinamen ändern, kann die Reihenfolge der Wiedergabe geändert werden.
• Tag-Information (Version 1 und Version 2) in einer MP3- oder WMA-Datei kann angezeigt werden.

Wartung

Reinigung der Anlage

• Flecken müssen mit einem weichen Lappen abgewischt werden. Bei starker Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spüllösung tränken, gut auswringen, die Anlage abwischen und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung oder Ablösen der Lackierung zu vermeiden, beachten Sie Folgendes:

- NICHT gewaltsam abwischen. - NICHT mit Lösungsmitteln wie Verdünner oder Benzol abwischen. - NICHT flüchtige Substanzen wie Insektensprays darauf sprühen. - NICHT Gummi- oder Plastikteile längere Zeit in Berührung lassen.

Störungssuche

Wenn Sie ein Problem mit Ihrer Anlage haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

Allgemein

Die Anlage kann nicht eingeschaltet werden.

→ Prüfen Sie, ob der Netzstecker eingesteckt ist.

Die Anlage schaltet sich automatisch ab.

Die automatische Energiesparfunktion (A.P.S.) ist eingeschaltet.

Einstellungen oder Eingaben werden plötzlich aufgehoben, bevor Sie fertig sind.

Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Unfähig, die Anlage von der Fernbedienung zu steuern.

Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor an der Anlage. Die Batterie ist erschöpft.

Kein Ton.

→ Einstellen der Lautstärke. → Kopfhörer sind angeschlossen.

iPod-Bedienverfahren

Es erfolgt keine Wiedergabe des iPods.

Die Batterie des iPod ist schwach oder leer. Laden Sie die Batterie des iPod.

USB-Gerät-Bedienverfahren

Das USB-Gerät spielt nicht ab.

Das USB-Gerät ist nicht richtig angeschlossen.

MP3/WMA-Gruppen und Tracks werden nicht erwartungsgemäß abgespielt.

Die Wiedergabe-Reihenfolge wurde bestimmt, wenn Gruppen und Tracks aufgenommen werden. Dies hängt von der Schreibanwendung ab.

Der USB-Gerät-Klang ist unterbrochen.

→ MP3/WMA-Dateien wurden nicht richtig in das USB-Gerät kopiert.

Rauschen und statische Elektrizität können den Ton stoppen. In diesem Fall trennen Sie das USB-Gerät ab, schalten die Anlage aus, und schließen das USB-Gerät wieder an, nachdem die Anlage wieder eingeschaltet ist.

Bedienung des UKW-Radios

Schwer hörbare Sendungen wegen Rauschen.

Antennenverbindungen sind falsch oder locker. Die UKW-Antenne ist nicht richtig ausgestreckt und platziert. → Elektrostatische Entladung von Ihrem Körper kann Rauschen verursachen. In diesem Fall schalten Sie die Anlage aus und dann wieder ein.

Timer-Bedienungen

Der Einschlaf-Timer arbeitet nicht.

→ Der Täglich-Timer arbeitet. Der Einschlaf-Timer kann nicht eingestellt werden, wenn der Täglich-Timer arbeitet.

Der Täglich-Timer arbeitet nicht.

Die Anlage war bei Erreichen der Einsatzzeit bereits eingeschaltet. Der Täglich-Timer arbeitet nur bei ausgeschalteter Anlage.

Die Anlage funktioniert nach diesen Vorgängen nicht richtig...

Die Anlage funktioniert mit einem eingebauten Mikroprozessor. Wenn die Tasten nicht richtig funktionieren, ziehen Sie einmal den Netzstecker ab, warten eine kurze Zeit lang und stecken dann den Netzstecker wieder ein.

JVC übernimmt keine Verantwortung für jeglichen Datenverlust in einem iPod oder USB-Massenspeichergerät bei der Verwendung dieser Anlage.

Warenzeichen

• "Made for iPod" und "Made for iPhone" bedeuten, dass ein elektronisches Zubehör speziell für den Anschluss an iPod bzw. iPhone entwickelt wurde und vom Entwickler zertifiziert wurde, um die Leistungsstandards von Apple zu erfüllen. Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Einhaltung von Sicherheits- und Regulierungsstandards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit iPod oder iPhone die drahtlose Leistung beeinträchtigen kann.
• iPhone, iPod, iPod classic, iPod nano und iPod touch sind Marken von Apple Inc. und in den USA und anderen Ländern eingetragen.
• Microsoft und Windows Media sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. SRS ist ein Warenzeichen von SRS Labs, Inc.
• WOW HD Technologie ist enthalten und wird unter Lizenz von SRS Labs, Inc. verwendet. WOW HD™ verbessert die Wiedergabequalität von Ton wesentlich und liefert eine dynamische 3D-Umgebung mit tiefen, reichen Bässen und klaren Höhen für deutlich definierte Details.

Technische Daten

Lautsprecher

Vollbereich: 5 cm Konus x 4, 4 Ω

Subwoofer: 10 cm Konus x 1, 8 Ω

Ausgangsleistung:

5 W x 4 bei 4 Ω + 20 W Subwoofer bei 8 Ω

(10% Klirrfaktor)

Tuner

UKW-Abstimmbereich: 87,50 MHz - 108,00 MHz

Eingang/Ausgang-Anschlüsse

iPod:

Ausgangsleistung: 5 V Gleichstrom = 1 A

USB MEMORY:

Ausgangsleistung: 5 V Gleichstrom = 500 mA

USB-Spezifikation:

Kompatibel mit USB 2.0 Full-Speed

Kompatibles Gerät: Massenspeichergerät

Kompatibles System: FAT16, FAT32

Abspielbare Dateien: MP3, WMA

AUDIO IN:

Stereo-Ministecker (Ø 3,5 mm) × 1

LEVEL 1: 500 mV / 47 kΩ

LEVEL 2: 250 mV / 47 kΩ

LEVEL 3: 125 mV / 47 kΩ

PHONES: Stereo-Ministecker (Ø 3,5 mm) × 1

VIDEO OUT: FBAS

Allgemein

Stromversorgung:

Netzteil (AA-R2002):

Eingang:

100 V - 240 V Wechselstrom ~, 50 Hz/60 Hz,

1500 mA

Ausgang: 20 V Gleichstrom = 2600 mA

Leistungsaufnahme:

0,50 W oder weniger (im Bereitschaftszustand)

Abmessungen (ca.) (B x H x T)

162 mm x 329 mm x 162 mm

Gewicht (ca.): 2,7 kg

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Vorbereitung

Stereo-Mini-Klinke (3,5 mm) x 1:

PEGEL 1: 500 mV / 47 kΩ

PEGEL 2: 250 mV / 47 kΩ

LEVEL 3: 125 mV / 47 kΩ

KOPFHÖRER: Stereo-Klinke (3,5 mm) x 1

VIDEO-AUSGANG: Composite

Allgemein

Stromversorgung:

Netzteil (AA-R2002):

Eingang:

100 V - 240 V Wechselstrom ~, 50 Hz / 60 Hz,

1500 mA

AUDIO-EINGANG: Stereo-Klinke (3,5 mm) x 1:

PEGEL 1: 500 mV / 47 kΩ

PEGEL 2: 250 mV / 47 kΩ

PEGEL 3: 125 mV / 47 kΩ

KOPFHÖRER: Stereo-Klinke (3,5 mm) x 1

VIDEO-AUSGANG: Composite

Generali
