MANUAL DE USUARIO WR250F YAMAHA

MANUAL DE SERVCIO DEL

PROPIETARIO ©2006 por Yamaha Motor Co., Ltd. 1ª Edición, agosto 2006 Reservados todos los derechos. Queda expresamente prohibida cualquier reimpresión o uso no autorizado sin el permiso por escrito de por Yamaha Motor Co., Ltd. Impreso en Japón EC020000 Enhorabuena por haber adquirido un vehículo de la serie WR de Yamaha. Este modelo representa la culminación de la amplia experiencia de Yamaha en la fabricación de excelentes máquinas de carreras en las que se puede apreciar el alto grado de manufacturación y fiabilidad, que ha hecho de Yamaha un líder en este campo. Este manual explica el funcionamiento, las inspecciones, el mantenimiento básico y la puesta a punto de su vehículo. Para resolver cualquier duda relacionada con este manual o con su vehículo, consulte con su concesionario Yamaha. NOTA: Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su máquina y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha. ADVERTENCIA LEA DETENIDAMENTE ESTE

MANUAL ANTES DE MANEJAR EL

VEHÍCULO. NO INTENTE MANEJAR

EL VEHÍCULO

HABER OBTENIDO UN CONOCIMIENTO SATISFACTORIO DE

TODOS LOS CONTROLES Y SUS

CARACTERÍSTICAS DE FUNCIONAMIENTO Y HASTA HABER SIDO INSTRUÍDO EN LAS TÉCNICAS DE CONDUCCIÓN ADECUADAS. LAS INSPECCIONES REGULARES Y UN MANTENIMIENTO CUIDADOSO, ADEMÁS UNA CONDUCCIÓN

CORRECTA, LE PROPORCIONARÁ MAYOR SATISFACCIÓN

GRACIAS A LAS CARACTERÍSTICAS Y FIABILIDAD DEL VEHÍCULO. ESTE VEHÍCULO HA SIDO ESPECIALMENTE DISEÑADO PARA SU UTILIZACIÓN EN COMPETICIONES Y EN UN CIRCUITO CERRADO ÚNICAMENTE. Es ilegal manejar el vehículo en vías, carreteras o autopistas públicas. Asimismo, la utilización del vehículo fuera de las carreteras puede quebrantar la ley. Consulte la normativa local antes de utilizar el vehículo.

INFORMACIÓN DE

ESTE VEHÍCULO DEBE

SER MANEJADO ÚNICAMENTE POR UN CONDUCTOR EXPERIMENTADO. No intente conducir este vehículo a su máxima potencia hasta estar completamente familiarizado con sus funciones.

ESTE VEHÍCULO ESTÁ

DISEÑADO PARA

SER CONDUCIDO POR EL CONDUCTOR ÚNICAMENTE. No lleve pasajeros en el vehículo. LLEVE SIEMPRE LA INDUMENTARIA APROPIADA. Cuando maneje este vehículo, lleve siempre el casco y las gafas adecuadas o un protector. Asimismo, lleve guantes y botas pesadas y ropa de protección. Lleve siempre la vestimenta apropiada para que no pueda engancharse en ninguna de las piezas móviles o los controles del vehículo.

MANTENGA SIEMPRE EL

VEHÍCULO EN UN ESTADO

FUNCIONAMIENTO APROPIADO. Para mayor seguridad y fiabilidad, el vehículo debe mantenerse correctamente. Antes de hacer funcionar su vehículo, realice siempre las comprobaciones necesarias indicadas en este manual. Corrija un problema mecánico antes de manejar el vehículo para evitar accidentes. LA GASOLINA ES ALTAMENTE INFLAMABLE. Apague siempre el motor a la hora de repostar. Intente no derramar gasolina en el motor ni en el sistema de escape. Nunca reposte cerca de una llama encendida o mientras fuma.

GASOLINA PUEDE PROVOCAR DAÑOS. Si ingiere gasolina, inhala en exceso los vapores de la gasolina o ésta entra en contacto con sus ojos, póngase en contacto con un médico inmediatamente. Si la gasolina entrara en contacto con la piel o con la ropa, lave las zonas afectadas con agua y jabón y cámbiese de ropa.

7. MANEJE ÚNICAMENTE EL

VEHÍCULO EN ZONAS CON

VENTILACIÓN ADECUADA. Nunca arranque el motor ni permita que permanezca encendido durante periodo de tiempo prolongado en una zona cerrada. Los gases del sistema de escape son muy nocivos. Estos gases contienen monóxido de carbono, que es una sustancia inodora e incolora. El monóxido de carbono es un gas peligroso que puede provocar una estado de inconsciencia e incluso puede ser letal.

8. APARQUE EL VEHÍCULO

CON CUIDADO Y APAGUE

EL MOTOR. Apague siempre el motor si va a dejar el vehículo aparcado. No aparque el vehículo en una rampa o en el barro ya que podría caerse.

9. EL TUBO DE ESCAPE DEL

MOTOR, EL SILENCIADOR

Y EL DEPÓSITO DE ACEITE

SE CALIENTAN EN EXCESO DESPUÉS DE ARRANCAR EL MOTOR. Tenga especial cuidado en no tocar estas piezas o permitir que una prenda entre en contacto con las mismas durante la inspección o la reparación del vehículo.

10. ASEGURE

ADECUADAMENTE EL VEHÍCULO ANTES DE TRANSPORTARLO. Cuando transporte la motocicleta en otro vehículo, asegúrese siempre de colocarla firmemente y en posición vertical y que el grifo del combustible esté en la posición “OFF”. En caso contrario, el combustible podría derramarse del carburador o del depósito de combustible. EC050000 Este manual le proporcionará una comprensión elemental óptima sobre las funciones, funcionamiento, mantenimiento e inspecciones básicas de los ítems de este vehículo. Lea detenidamente este manual antes de manejar su nuevo vehículo. Para cualquier aclaración referente al funcionamiento o mantenimiento del vehículo, consulte con su concesionario Yamaha. Este manual debe considerarse como una pieza permanente del vehículo y debe permanecer en el mismo incluso en el caso de que el vehículo sea vendido posteriormente. NOTA: Este manual debe ser considerado como un elemento importante de este vehículo y permanecer en el mismo aún en caso de ser vendido posteriormente. AVISO Algunos datos de este manual pueden quedar obsoletos debido a las mejoras realizadas a este modelo en el futuro. Si tiene cualquier duda con relación a este manual o a su vehículo, consulte con su concesionario Yamaha.

PESOS DEL VEHÍCULO

F.I.M.: Pesos del vehículo sin combustible Los pesos mínimos de los vehículos de motocross son: para 125 cc.....................mínimo 88 kg (194 lb) para 250 cc.....................mínimo 98 kg (216 lb) para 500 cc.....................mínimo 102 kg (225 lb) Si va a modificar su vehículo (por ejemplo, reducir el peso), tenga en cuenta los límites de peso descritos anteriormente. EC080000 INFORMACIÓN ESPECIALMENTE IMPORTANTE El símbolo de alerta significa: ¡DEBE

PRESTAR ATENCIÓN YA QUE

ESTÁ EN JUEGO SU PROPIA

SEGURIDAD! ADVERTENCIA El incumplimiento de este tipo de instrucciones de ADVERTENCIA puede resultar en lesiones graves o mortales del usuario de la motocicleta, de los transeúntes próximos a ésta o de las personas encargadas de la inspección o reparación del vehículo. ATENCION: Una nota de ATENCIÓN indica que se deben adoptar precauciones especiales para evitar daños a la motocicleta. NOTA: La NOTA proporciona información clave que facilita o clarifica determinados procedimientos.

CÓMO ENCONTRAR LA PÁGINA

1. Este manual consta de siete

capítulos; “Información general”, “Especificaciones”, “Revisiones y ajustes periódicos”, “Reglaje”, “Motor”, “Chasis” y “Sistema eléctrico”.

2. El índice del contenido se

encuentra al inicio del manual. Consulte el formato general del manual para encontrar el capítulo y el ítem requerido. Doble el libro por el borde, tal y como se indica, para encontrar la marca del símbolo del canal que se requiere y dirigirse a una página correspondiente al ítem y descripción pertinentes. EC083000 Todos los procedimientos de este manual están organizados secuencialmente, paso por paso. La información ha sido recopilada para proporcionar al mecánico una lectura fácil y material útil de referencia que contiene amplias explicaciones de todos los desmontajes, reparaciones e inspecciones. En este formato revisado, el estado de un componente defectuoso estará precedido de una flecha y, a continuación, se indica el procedimiento necesario, por ejemplo,

• Cojinetes Picaduras/daños → Reemplazar. Para ayudar a identificar las piezas o clarificar los pasos de los procedimientos, se facilitan diagramas de despiece al comienzo de cada apartado de extracción y desmontaje.

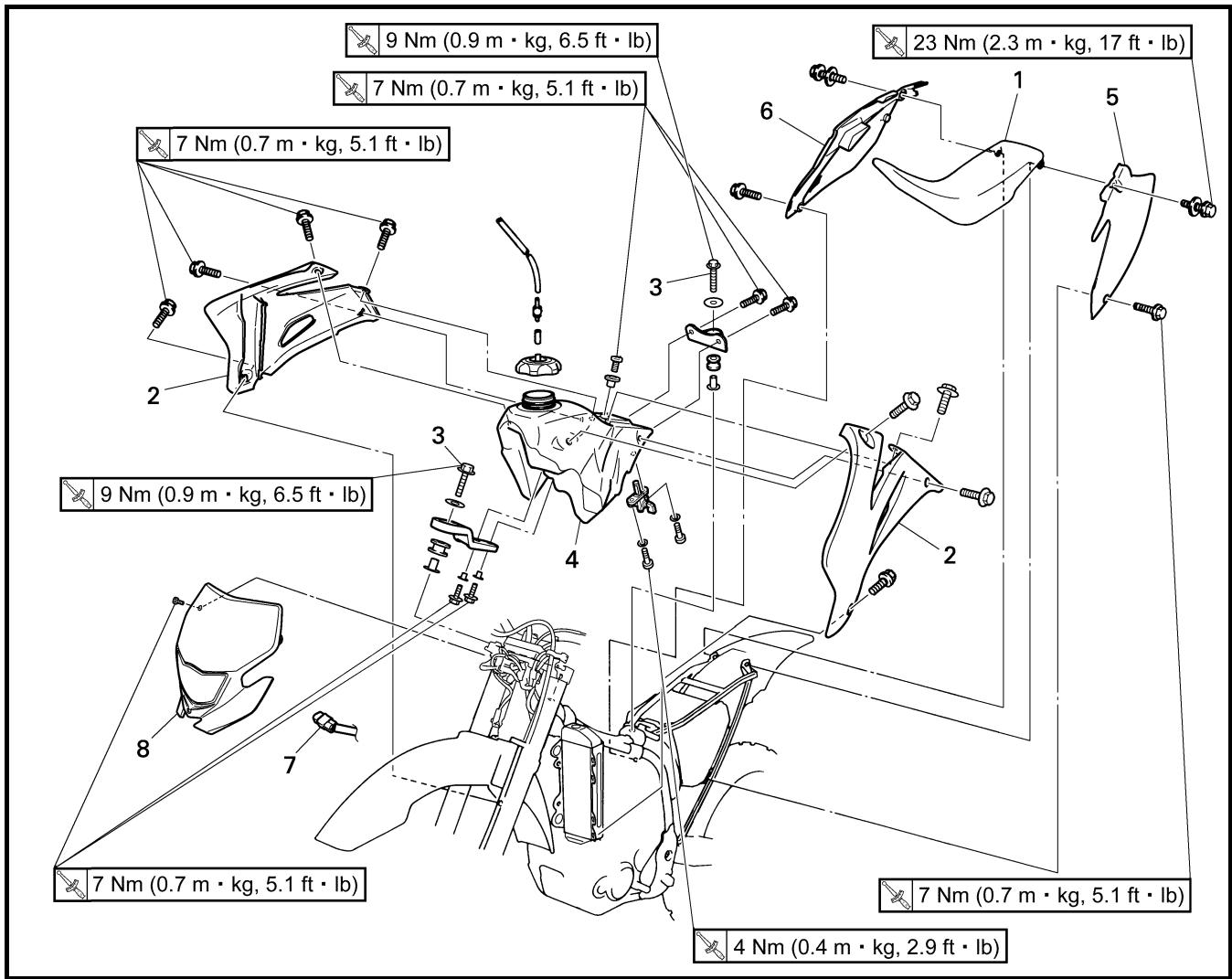

1. El diagrama de despiece 1 permite identificar fácilmente los

componentes de las tareas de extracción y desmontaje.

2. Los números 2 indican el orden

de las tareas del diagrama de despiece. Los números representados dentro de un círculo indican un paso de la tarea de desmontaje.

3. La explicación de las tareas y

notas está representada de forma sencilla mediante símbolos 3. En la siguiente página aparece el significado de dichos símbolos.

4. El diagrama de despiece incluye

una tabla 4 que explica los pasos de la tarea, los nombres de las piezas, las notas para las tareas, etc.

5. La tabla de instrucciones incluye

una extensión de la extracción 5 para evitar que se extraigan piezas innecesariamente.

6. Cuando los contenidos requieran más información, los suplementos de formato paso a paso

6 proporcionan notas informativas de los diagramas de despiece y el contenido de la tabla de instrucción.

SÍMBOLOS ILUSTRADOS

(Consulte la ilustración) Los símbolos ilustrados 1 a 7 están diseñados como lengüetas a seguir con el dedo para indicar el número del capítulo y el contenido.

Información general Especificaciones Revisiones y ajustes periódicos Reglaje Motor Chasis Sistema eléctrico Los símbolos ilustrados 8 a D se utilizan para identificar las especificaciones que aparezcan en el texto.

Con el motor montado Herramienta especial Líquido a añadir Lubricante Apriete Valor especificado, límite de servicio Resistencia (Ω), Voltaje (V), Sistema eléctrico actual (A) Los símbolos ilustrados E a H del diagrama de despiece indican el grado del lubricante y la ubicación del punto a lubricar. Los símbolos ilustrados I a J del diagrama de despiece indican dónde aplicar un producto de bloqueo y dónde instalar las nuevas piezas. I Aplicar un producto de bloqueo (LOCTITE®) J Utilizar una pieza nueva EC090010 INDEX INDEX GENERAL INFORMATION RENSEIGNEMENTS GENERAUX SPECIFICATIONS CARACTERISTIQUES CAPÍTULO 1 INFORMACIÓN GENERAL

DESCRIPCIÓN ............................ 1-2

IDENTIFICACIÓN DE LA

MÁQUINA.................................... 1-4

INFORMACIÓN IMPORTANTE .............................1-6

COMPROBACIÓN DE

LAS CONEXIONES...................1-10

HERRAMIENTAS ESPECIALES ............................ 1-23 FUNCIONES DE

LOS MANDOS...........................1-28

VISOR MULTIFUNCIÓN ........... 1-36

COMBUSTIBLE.........................1-50

PUESTA EN MARCHA Y

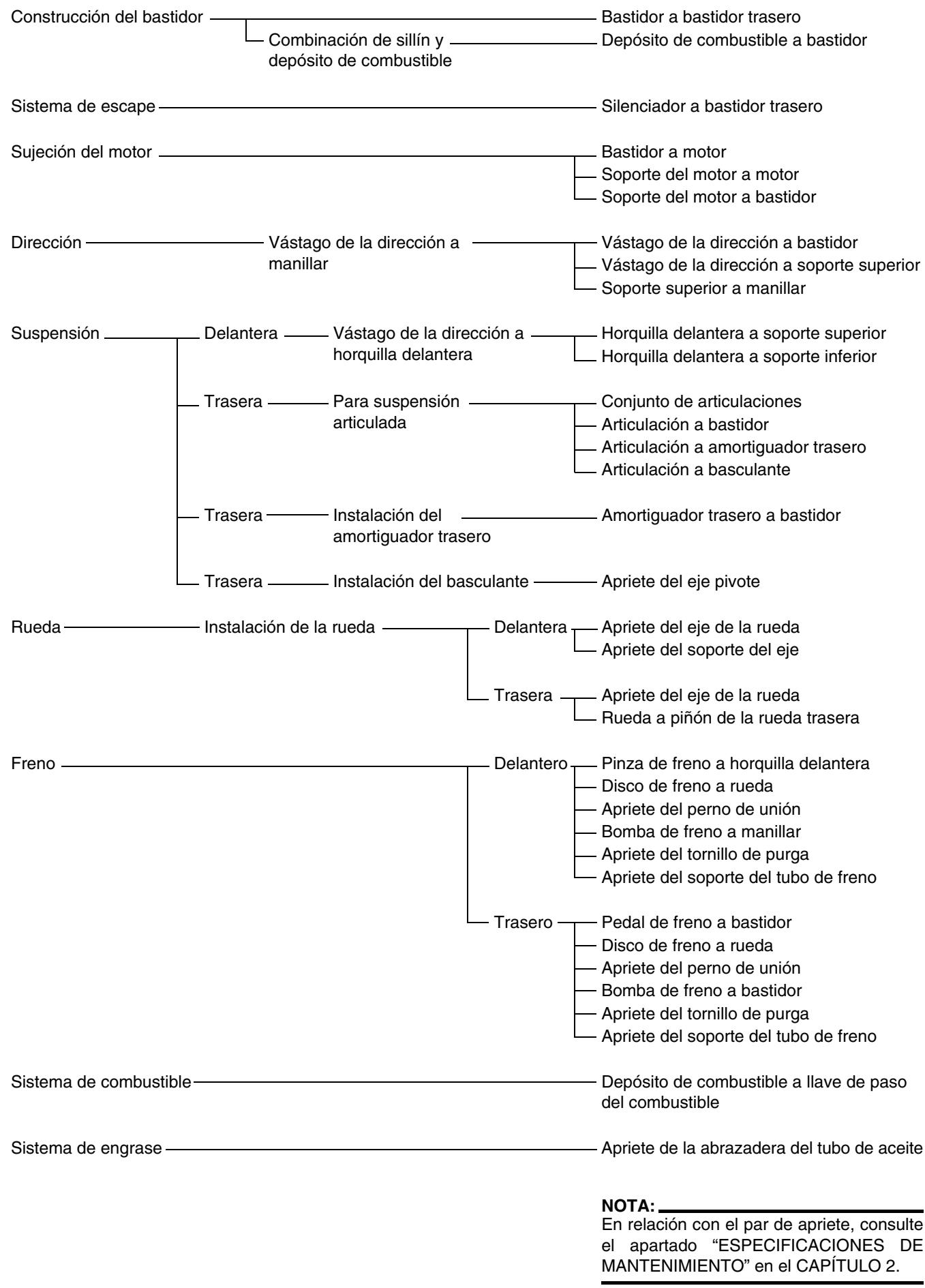

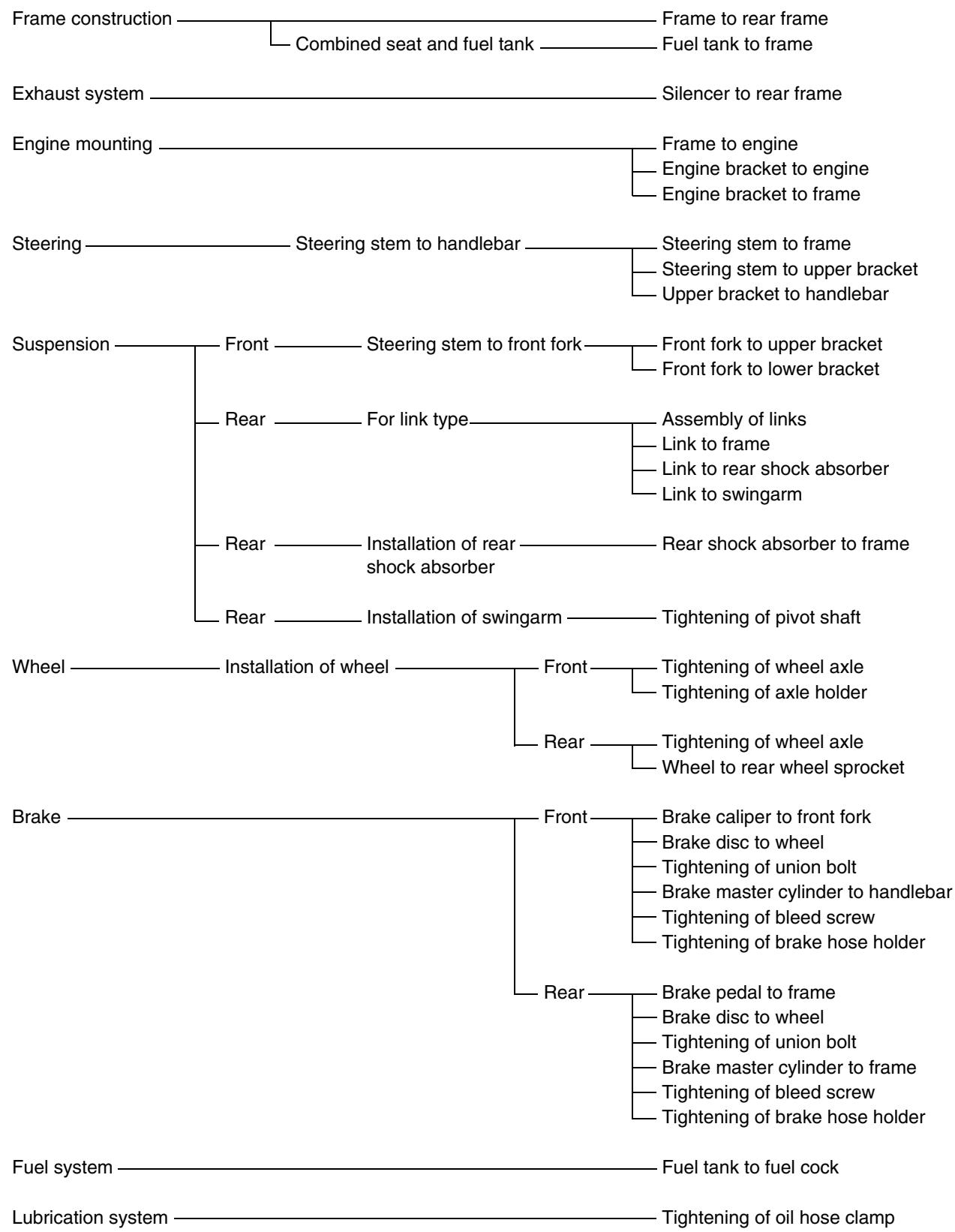

RODAJE ....................................1-52 PUNTOS DE

COMPROBACIÓN DE

• APRIETE p. 1
• -63 LIMPIEZA Y ALMACENAMIENTO p. 1
• -66 CAPÍTULO 2 ESPECIFICACIONES ESPECIFICACIONES GENERALES p. 2
• -77 ESPECIFICACIONES DE MANTENIMIENTO -80 ESPECIFICACIONES p. 2

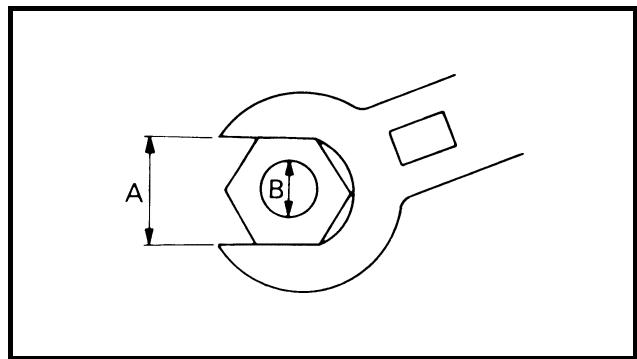

GENERALES DE APRIETE ...... 2-95

DEFINICIÓN DE UNIDADES .... 2-95

DIAGRAMAS DE ENGRASE .... 2-98

DIAGRAMA DE CABLEADO............................. 2-102 CAPÍTULO 6 CHASIS

RUEDA DELANTERA Y

RUEDA TRASERA...................... 6-4

FRENO DELANTERO Y

FRENO TRASERO.................... 6-26

HORQUILLA DELANTERA ...... 6-64

MANILLAR ................................ 6-94

DIRECCIÓN............................. 6-108

BASCULANTE ........................ 6-124 AMORTIGUADOR TRASERO ...............................6-144 CAPÍTULO 7

SISTEMA ELÉCTRICO

COMPONENTES Y ESQUEMA

ELÉCTRICO ................................7-2

SISTEMA DE ENCENDIDO ........ 7-9

SISTEMA DE ARRANQUE

ELÉCTRICO ..............................7-20

SISTEMA DE CARGA............... 7-47

SISTEMA SENSOR DE

POSICIÓN DEL

ACELERADOR.......................... 7-55

SISTEMA DE ILUMINACIÓN .... 7-71

SEÑALIZACIÓN ........................7-81

DESCRIPTION DESCRIPTION RENSEIGNEMENTS GENERAUX EC100000 GENERAL INFORMATION DESCRIPTION EC110000 Maneta de embrague Mando de arranque en caliente Interruptor de paro del motor Visor multifunción Interruptor principal Interruptor de arranque Maneta de freno delantero Puño del acelerador Tapón del radiador Tapón del depósito de combustible Piloto trasero Pedal de arranque Depósito de combustible Faro Radiador Tornillo de vaciado del refrigerante Pedal de freno trasero Unión con válvula Llave de paso del combustible Mando de arranque en frío Depurador de aire Depósito de recuperación Cadena de transmisión Ventana de comprobación del nivel de aceite O Pedal de cambio P Horquilla delantera NOTA:

• Puede haber ligeras diferencias entre la máquina que ha comprado y las que se muestran a continuación.
• Los diseños y especificaciones están sujetos a cambios sin previo aviso.

1-2 FAHRZEUG-IDENTIFIZIERUNG

NUMERO DI SERIE DEL MEZZO

IDENTIFICACIÓN DE LA MÁQUINA

GEN INFO FAHRZEUGIDENTIFIZIERUNG

IDENTIFICACIÓN DE LA

MÁQUINA Existen dos razones importantes por las que debe conocer el número de serie de la máquina:

1. Cuando encargue repuestos,

puede indicar el número a su concesionario Yamaha a fin de facilitar la identificación del modelo que posee.

2. En caso de robo, la policía necesitará el número para buscar e

identificar la máquina.

NÚMERO DE IDENTIFICACIÓN

DEL VEHÍCULO

El número de identificación del vehículo 1 está grabado en el lado derecho del tubo de la columna de dirección.

NÚMERO DE SERIE DEL MOTOR

El número de serie del motor 1 está grabado en la parte elevada del lado derecho del motor.

ETIQUETA DE MODELO

La etiqueta de modelo 1 está fijada al bastidor debajo del sillín del conductor. Esta información será necesaria para pedir repuestos. 1-4 WICHTIGE INFORMATIONEN INFORMAZIONI IMPORTANTI

INFORMACIÓN IMPORTANTE

GEN INFO WICHTIGE INFORMATIONEN INFORMAZIONI IMPORTANTI INFORMACIÓN IMPORTANTE

PREPARACIÓN PARA LA

EXTRACCIÓN Y DESMONTAJE

1. Antes de extraer y desmontar,

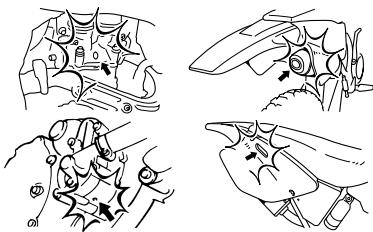

elimine toda la suciedad, barro, polvo y materiales extraños. Cuando vaya a lavar la máquina con agua a presión cubra los elementos siguientes.

• Salida del silenciador
• Toma de aire de la cubierta lateral
• Orificio de la parte inferior de la carcasa de la bomba de agua
• Orificio de vaciado de la culata (lado derecho)
• Todos los componentes eléctricos

2. Utilice las herramientas y equipo

de limpieza apropiados. Consulte el apartado “HERRAMIENTAS ESPECIALES”.

Cuando desmonte la máquina, mantenga juntas las piezas emparejadas. Esto incluye engranajes, cilindros, pistones y otras piezas que se han ido “acoplando” durante el desgaste normal. Las piezas emparejadas se deben reutilizar o cambiar en conjunto. Durante el desmontaje de la máquina, limpie todas las piezas y colóquelas en bandejas en el mismo orden en el que las ha desmontado. Con ello reducirá el tiempo de montaje y asegurará la correcta instalación de todas las piezas.

5. Manténgalo todo alejado del

TODOS LOS REPUESTOS

1. Se recomienda utilizar repuestos

originales Yamaha para todas las sustituciones. Utilice el aceite o grasa recomendados por Yamaha para el montaje y el ajuste. WICHTIGE INFORMATIONEN INFORMAZIONI IMPORTANTI

INFORMACIÓN IMPORTANTE

JUNTAS, JUNTAS DE ACEITE Y

JUNTAS TÓRICAS

1. Cuando se desmonta el motor

se deben cambiar todas las juntas, juntas de aceite y juntas tóricas. Se deben limpiar todas las superficies de las juntas, los labios de las juntas de aceite y las juntas tóricas.

2. Lubrique adecuadamente todas

las superficies de contacto y cojinetes durante el montaje. Aplique grasa a los labios de las juntas de aceite.

ARANDELAS/DISCOS DE

SEGURIDAD Y PASADORES

1. Todas las arandelas/discos de

seguridad 1 y pasadores hendidos se deben cambiar cuando se hayan extraído. Las pestañas de seguridad se deben doblar a lo largo de la cara de los tornillos o tuercas después de apretar estos adecuadamente.

COJINETES Y JUNTAS DE ACEITE

1. Instale los cojinetes 1 y las juntas de aceite 2 con la marca o

número del fabricante hacia fuera. (Es decir, las letras grabadas deben quedar en el lado expuesto a la vista). Cuando instale juntas de aceite aplique una capa fina de grasa de litio ligera al labio de la junta. Lubrique abundantemente los cojinetes cuando los instale. ATENCION: No utilice aire comprimido para secar los cojinetes. Ello daña las superficies de los cojinetes.

ANILLOS ELÁSTICOS

1. Todos los anillos elásticos se

deben revisar con cuidado antes de instalarlos. Cambie siempre los clips de los pasadores de los pistones después de una utilización. Cambie los anillos elásticos deformados. Cuando instale un anillo elástico 1, verifique que la esquina con el borde afilado 2 quede en la posición opuesta al empuje 3 que recibe el anillo. Vea el corte transversal. 4 Eje 1-8

KABELANSCHLÜSSE KONTROLLIEREN

CONTROLLO DEL COLLEGAMENTO

COMPROBACIÓN DE LAS CONEXIONES

GEN INFO KABELANSCHLÜSSE KONTROLLIEREN

COMPROBACIÓN DE

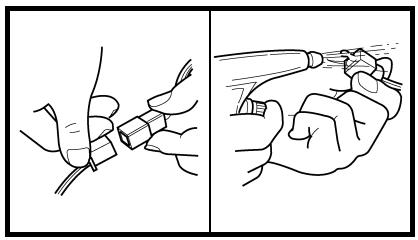

LAS CONEXIONES Tratamiento de manchas, óxido, humedad, etc. de los conectores.

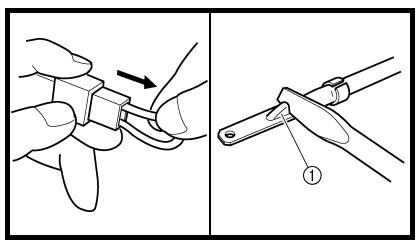

1. Desconectar:

2. Seque todos los terminales con

Conecte y desconecte el conector dos o tres veces. Tire del cable para comprobar que no se sale. Si el terminal se sale, doble la clavija 1 y vuelva a introducirlo en el conector. Conectar:

• Conector NOTA: Los dos conectores se acoplan con un chasquido.

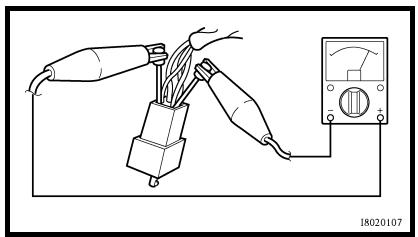

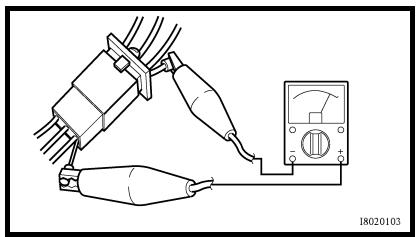

Compruebe la continuidad con un comprobador. NOTA:

• Si no hay continuidad limpie los terminales.
• Siga los pasos 1 a 7 descritos anteriormente para comprobar el mazo de cables.
• Para resolver problemas sobre el terreno, utilice un revitalizador de contactos de los que se encuentran en el comercio.
• Utilice el comprobador en el conector como se muestra. SPECIAL TOOLS GEN INFO HERRAMIENTAS ESPECIALES Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales adecuadas. Con el uso de las herramientas especiales correctas evitará los daños provocados por herramientas inadecuadas o técnicas improvisadas. La forma y el número de referencia de las herramientas especiales varía según los países, por lo que se suministran dos tipos. Cuando efectúe un pedido, consulte el listado que se adjunta para evitar errores. NOTA:
• Para USA y Canadá utilice las referencias que empiezan por “YM-”, “YU-” o “ACC-”.
• Para el resto del mundo utilice las referencias que empiezan por “90890-”. Referencia YU-1135-A, 90890-01135 Nombre de la herramienta/Cómo se utiliza Ilustración Herramienta de separación del cárter 90890-01135 Esta herramienta se utiliza para extraer el cigüeñal del cárter. YU-3097, 90890-01252 YU-1256 Galga de cuadrante y soporte Soporte Estas herramientas se utilizan para comprobar el descentramiento o la deformación de todas las piezas. Instalador del cigüeñal Guía de montaje del cigüeñal Tornillo de montaje del cigüeñal Espaciador (instalador de cigüeñal) Adaptador (M12) Estas herramientas se utilizan para instalar el cigüeñal. YU-1304, 90890-01304 Conjunto extractor de pasador de pistón 90890-01304 Esta herramienta se utiliza para extraer el pasador de pistón. YU-24460-01, 90890-01325 Comprobador del tapón del radiador YU-33984, 90890-01352 Adaptador del comprobador del tapón del radiador 90890-01325 90890-01352 Estas herramientas se utilizan para comprobar el sistema de refrigeración. YU-33975, 90890-01403 Llave para tuercas de dirección Esta herramienta se utiliza para apretar la tuerca anular de la dirección con el par especificado. YM-01494, 90890-01494 Soporte de varilla de amortiguador YM-01494 90890-01494 YM-A0948 90890-01502 Utilice esta herramienta para extraer e instalar la varilla del amortiguador. YM-A0948, 90890-01502 Montador de juntas de horquilla Esta herramienta se utiliza para instalar la junta de aceite de la horquilla.

1 - 23

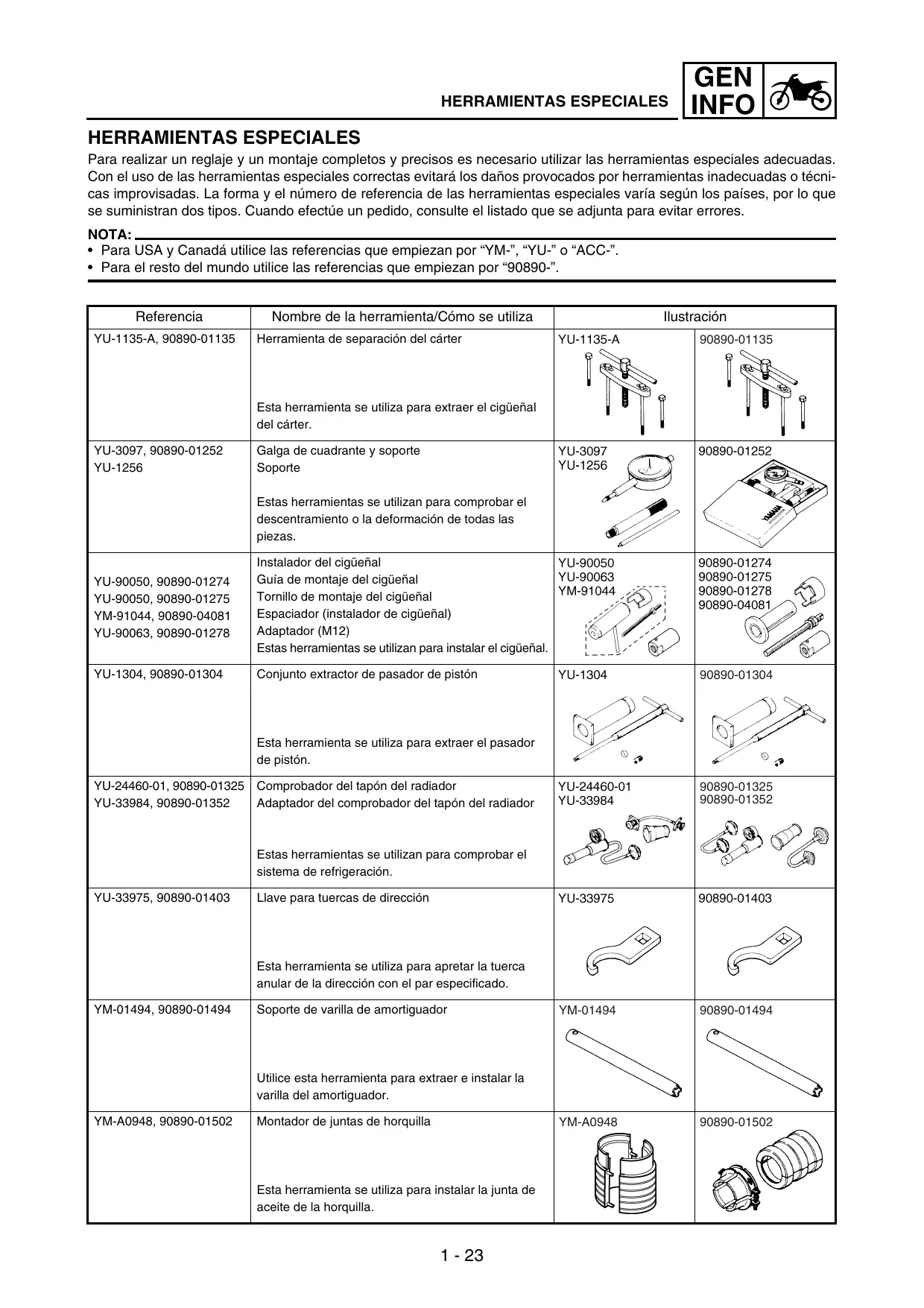

HERRAMIENTAS ESPECIALES Referencia YS-1880-A, 90890-01701 Nombre de la herramienta/Cómo se utiliza GEN INFO Ilustración Soporte de disco Esta herramienta se utiliza para aflojar o apretar la tuerca de sujeción de la magneto del volante. YU-3112-C, 90890-03112 Comprobador de bolsillo 90890-03112 Utilice esta herramienta para comprobar la resistencia, la tensión de salida y el amperaje de la bobina. YM-33277-A, 90890-03141 Lámpara estroboscópica Esta herramienta es necesaria para comprobar el reglaje del encendido. YM-4019, 90890-04019 Compresor de muelle de válvula Esta herramienta es necesaria para extraer e instalar los conjuntos de válvulas. YM-91042, 90890-04086 Herramienta de sujeción del embrague Esta herramienta se utiliza para sujetar el embrague mientras se extrae o se instala la tuerca de sujeción del resalte de embrague. YM-4111, 90890-04111 YM-4116, 90890-04116 Extractor de guías de válvulas Admisión 4,0 mm (0,16 in) Escape 4,5 mm (0,18 in) 90890-04111 90890-04116 Esta herramienta es necesaria para extraer e instalar las guías de válvulas. YM-4112, 90890-04112 YM-4117, 90890-04117 Montador de guías de válvulas Admisión 4,0 mm (0,16 in) Escape 4,5 mm (0,18 in) Esta herramienta es necesaria para instalar las guías de válvulas. YM-4113, 90890-04113 YM-4118, 90890-04118 Rectificador de guías de válvulas Admisión 4,0 mm (0,16 in) Escape 4,5 mm (0,18 in) Esta herramienta es necesaria para rectificar las guías de válvula nuevas. YM-04141, 90890-04141 Esta herramienta se utiliza para extraer la magneto del volante.

1 - 24

HERRAMIENTAS ESPECIALES Referencia YM-34487 90890-06754 Nombre de la herramienta/Cómo se utiliza GEN INFO Ilustración Comprobador de bujías dinámico Comprobador de encendido 90890-06754 Este instrumento es necesario para comprobar los componentes del sistema de encendido. YB-35956-A, 90890-06756 Juego de comprobación de vacío/presión en la bomba Esta herramienta se usa para comprobar el sistema de inducción de aire. 90890-85505 YAMAHA Bond Nº1215 (ThreeBond® Nº1215) Este sellador (Bond) se utiliza para las superficies de contacto del cárter, etc.

1 - 25

YB-35956-A 90890-06756 GEN INFO MEMO

1 - 26

BEDIENUNGSELEMENTE UND DEREN FUNKTION

FUNZIONI DI CONTROLLO

FUNCIONES DE LOS MANDOS

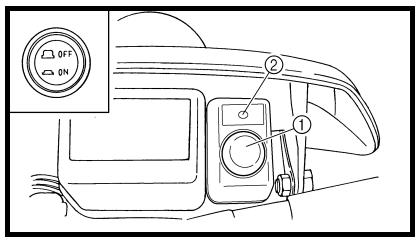

GEN INFO INTERRUPTOR PRINCIPAL Las funciones de las diferentes posiciones del interruptor son las siguientes: ON: El motor solo se puede poner en marcha en esta posición. OFF: Todos los circuitos eléctricos desconectados. Luz indicadora del interruptor principal El interruptor principal 1 está provisto de una luz indicadora 2 para no olvidar desconectarlo. Dicha luz funciona del modo siguiente.

• Se ilumina cuando se sitúa el interruptor principal en “ON”.
• Se apaga cuando el régimen del motor aumenta después del arranque.
• Se vuelve a encender cuando se para el motor. NOTA: Si la luz indicadora no se ilumina cuando se sitúa el interruptor principal en “ON” significa que la tensión de la batería está baja. Recargue la batería.

INTERRUPTOR DE PARO DEL

MOTOR El interruptor de paro del motor 1 se encuentra en el lado izquierdo del manillar. Siga pulsando el interruptor de paro del motor hasta que este se pare.

INTERRUPTOR DE ARRANQUE

El interruptor de arranque 1 se encuentra en el lado derecho del manillar. Pulse este interruptor para poner en marcha el motor con el motor de arranque.

MANETA DE EMBRAGUE

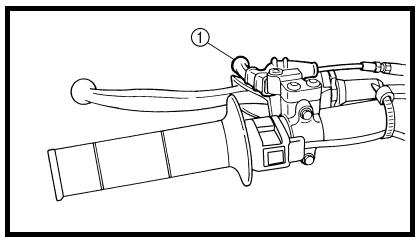

La maneta de embrague 1 se encuentra en el lado izquierdo del manillar; desacopla o acopla el embrague. Tire de la maneta de embrague hasta el manillar para desacoplar el embrague y suéltela para acoplarlo. Se debe tirar de la maneta de forma rápida y soltarla lentamente para iniciar la marcha con suavidad.

1 - 28

BEDIENUNGSELEMENTE UND DEREN FUNKTION

FUNZIONI DI CONTROLLO

FUNCIONES DE LOS MANDOS

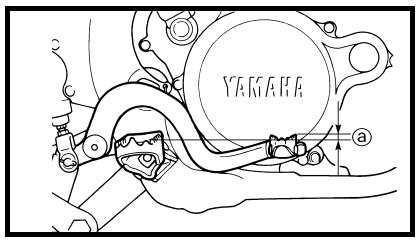

PEDAL DE CAMBIO

Las relaciones del cambio de engranaje constante de 5 velocidades están escalonadas de forma óptima. Se puede cambiar de velocidad con el pedal 1 situado en el lado izquierdo del motor.

PEDAL DE ARRANQUE

Gire el pedal de arranque 1 para separarlo del motor. Baje ligeramente el pedal con el pie hasta que los engranajes se acoplen y luego píselo suavemente y con fuerza para arrancar el motor. Este modelo está provisto de un pedal de arranque primario para que el motor se pueda arrancar con cualquier marcha puesta si el embrague está desacoplado. No obstante, en el uso normal ponga punto muerto antes de accionar el arranque.

PUÑO DEL ACELERADOR

El puño del acelerador 1 se encuentra en el lado derecho del manillar; acelera o desacelera el motor. Para acelerar gire el puño hacia usted; para desacelerar gírelo en sentido contrario.

MANETA DE FRENO DELANTERO

La maneta de freno delantero 1 se encuentra en el lado derecho del manillar. Tire de ella hacia el manillar para accionar el freno delantero.

PEDAL DE FRENO TRASERO

El pedal de freno trasero 1 se encuentra en el lado derecho de la máquina. Pise el pedal para accionar el freno trasero.

1 - 30

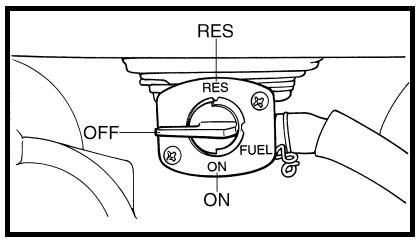

LLAVE DE PASO DEL

COMBUSTIBLE La llave de paso suministra combustible del depósito al carburador y además filtra el combustible. La llave de paso del combustible tiene tres posiciones: OFF: Con la llave de paso en esta posición el combustible no pasa. Sitúe siempre la llave de paso en esta posición cuando el motor esté parado. ON: Con la llave de paso en esta posición el combustible pasa al carburador. La conducción normal se realiza con la llave de paso en esta posición. RES: Con la llave de paso en esta posición el combustible pasa al carburador desde la zona de reserva del depósito cuando se ha agotado el suministro principal. puede conducir con toda normalidad con la llave de paso en esta posición, pero se recomienda repostar lo antes posible.

MANDO DE ARRANQUE EN FRÍO

Cuando está frío, el motor necesita una mezcla de aire y combustible más rica para arrancar. Un circuito de arranque aparte y controlado por el mando de arranque en frío 1 es el que suministra esta mezcla. Tire del mando de arranque en frío para abrir el circuito. Cuando el motor se haya calentado empuje el mando para cerrar el circuito.

MANDO DE ARRANQUE EN

CALIENTE El mando de arranque en caliente 1 se utiliza para arrancar cuando el motor está caliente. Utilice el mando de arranque en caliente cuando arranque de nuevo el motor inmediatamente después de haberlo parado (el motor todavía está caliente). Tirando del mando de arranque en caliente se inyecta aire secundario para empobrecer temporalmente la mezcla de aire y combustible, con lo que el motor arrancará más fácilmente. CABALLETE LATERAL Este caballete lateral 1 se utiliza para apoyar la máquina, y solo ella, cuando está estacionada o durante su transporte. AVVERTENZA ADVERTENCIA

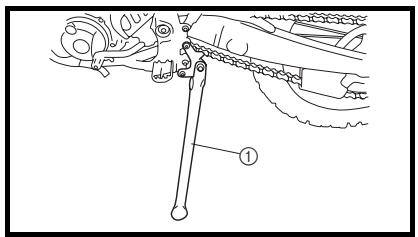

• No aplique nunca una fuerza adicional al caballete lateral.
• Suba el caballete lateral antes de iniciar la marcha.

UNIÓN CON VÁLVULA

Esta unión con válvula 1 está instalada en el tubo respiradero del depósito de combustible e impide que el combustible se salga. ATENCION: En su instalación, verifique que la flecha quede orientada hacia el depósito de combustible y hacia abajo.

LLAVE DE BUJÍAS

Esta llave de bujías 1 se utiliza para extraer e instalar bujías.

LLAVE PARA TUERCAS DE

RADIOS Esta llave 1 se utiliza para apretar las tuercas de los radios de las ruedas.

HERRAMIENTA DE RECOGIDA DE

LA AGUJA La herramienta de recogida de la aguja 1 se utiliza para recoger la aguja del carburador.

1 - 34

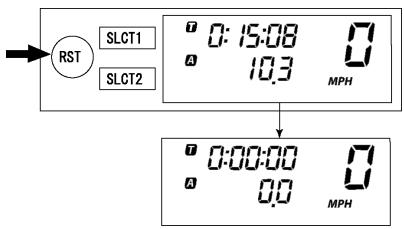

VISOR MULTIFUNCIÓN

ADVERTENCIA No olvide parar la máquina antes de cambiar cualquier parámetro en el visor multifunción. El visor multifunción está provisto de los elementos siguientes: FUNCIÓN BÁSICA:

• Dos cuentakilómetros parciales (indican la distancia que se ha recorrido desde que se pusieron a cero por última vez) FUNCIÓN COMPETICIÓN:
• Cronómetro (indica el tiempo acumulado desde la puesta en marcha del cronómetro)
• Cuentakilómetros parcial (indica la distancia recorrida acumulada durante el funcionamiento del cronómetro)
• Cambio de cifras del cuentakilómetros parcial (posibilidad de cambiar a cualquier cifra) DESCRIPCIÓN Botones de control: 1 Botón de selección “SLCT 1” 2 Botón de selección “SLCT 2” 3 Botón de reposición “RST” Display schermo: Indicación en pantalla:

4 Indicador de cuentakilómetros parcial 5 Indicador de cuentakilómetros parcial 6 Indicador de cronómetro 7 Reloj/Cronómetro 8 Velocímetro 9 Cuentakilómetros/cuentakilómetros parcial NOTA: Los botones de control se pueden pulsar de las dos maneras siguientes: Pulsar brevemente: Pulse el botón.

Mantener pulsado: Pulsación larga del botón durante 2 segundos o más.

FUNCIÓN BÁSICA

Cambio de la indicación del velocímetro (Reino Unido)

1. Pulse el botón “SLCT2” durante

2 segundos o más para cambiar las unidades del velocímetro. La indicación del velocímetro cambia en el orden siguiente: MPH → km/h → MPH. Ajuste de la hora

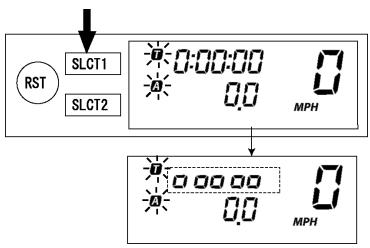

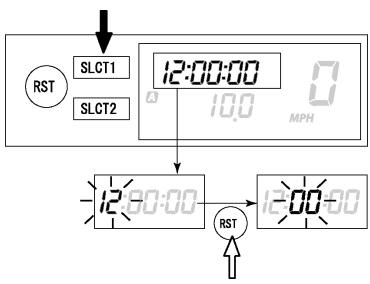

1. Pulse el botón “SLCT1” durante

2 segundos o más para activar la función de ajuste de la hora.

2. Pulse el botón “RST” para cambiar la indicación de la hora. La

indicación cambia en el orden siguiente: Horas → Minutos → Segundos

• Horas. NOTA: Las cifras que se pueden ajustar parpadean.

Pulse el botón “SLCT1” (más) o el botón “SLCT2” (menos) y cambie la hora. Si mantiene pulsado el botón la hora avanza rápidamente. Para terminar el ajuste, pulse el botón “RST” durante 2 segundos o más. NOTA:

• Si no pulsa ningún botón durante 30 segundos, la operación de ajuste termina con la hora indicada.
• Para poner a cero los segundos, pulse el botón “SLCT1” o el botón “SLCT2”. Cambio de cuentakilómetros y cuentakilómetros parcial A/B (TRIP A/B)

1. Pulse el botón “SLCT2” para

cambiar la indicación del cuentakilómetros parcial. La indicación cambia en el orden siguiente: Cuentakilómetros → TRIP A → TRIP B → TRIP A → Cuentakilómetros. NOTA: Para poner a cero las cifras, seleccione el cuentakilómetros parcial correspondiente y pulse el botón “RST” durante 2 segundos o más.

CAMBIO ENTRE FUNCIÓN BÁSICA

Y FUNCIÓN COMPETICIÓN

• La medición con el cronómetro se puede efectuar en FUNCIÓN COMPETICIÓN.
• El indicador se ilumina para identificar que se ha seleccionado la FUNCIÓN COMPETICIÓN.
• En la FUNCIÓN COMPETICIÓN las funciones no se pueden visualizar como en la FUNCIÓN BÁSICA.
• El cambio a FUNCIÓN COMPETICIÓN fuerza la puesta a cero de las cifras del cuentakilómetros parcial A (TRIP A) de la FUNCIÓN BÁSICA. Cambio de FUNCIÓN BÁSICA a

FUNCIÓN COMPETICIÓN

1. Pulse el botón “SLCT1” y el botón

“SLCT2” al mismo tiempo durante 2 segundos o más para cambiar a FUNCIÓN COMPETICIÓN. NOTA: Al cambiar a FUNCIÓN COMPETICIÓN el cronómetro queda en espera de que se le ponga en marcha de forma manual y y comienzan a parpadear. (Consulte las instrucciones de puesta en marcha manual del cronómetro en “Puesta en espera del cronómetro”del apartado “FUNCIÓN COMPETICIÓN”.) Vuelta a FUNCIÓN BÁSICA desde

FUNCIÓN COMPETICIÓN

NOTA: Se puede volver a la FUNCIÓN BÁSICA cuando el cronómetro está parado.

Compruebe que el cronómetro no esté funcionando. Si el cronómetro está funcionando, párelo pulsando el botón “SLCT1” y el botón “SLCT2” al mismo tiempo. Pulse el botón “SLCT1” y el botón “SLCT2” al mismo tiempo durante 2 segundos o más para cambiar a FUNCIÓN BÁSICA.

FUNCIÓN COMPETICIÓN

Puesta en espera del cronómetro NOTA: Se pueden seleccionar las dos maneras siguientes de poner en marcha el cronómetro.

• Puesta en marcha manual El conductor pone en marcha el cronómetro accionando el botón. (Manteniendo pulsado el botón “SLCT2” el cronómetro queda en espera.)
• Puesta en marcha automática El cronómetro se pone en marcha automáticamente cuando detecta movimiento de la máquina. (Manteniendo pulsado el botón “SLCT1” el cronómetro queda en espera.) Avvio manuale Puesta en marcha manual NOTA: La indicación inicial al cambiar a FUNCIÓN COMPETICIÓN se mantiene en la puesta en marcha manual.

Compruebe que haya cambiado a FUNCIÓN COMPETICIÓN. (Consulte el apartado “Cambio de FUNCIÓN BÁSICA a FUNCIÓN COMPETICIÓN”.) NOTA: Cuando la máquina está preparada para un recorrido con puesta en marcha manual del cronómetro, y comienzan a parpadear.

Ponga en marcha el cronómetro pulsando el botón “RST”. Para parar el cronómetro, pulse el botón “SLCT1” y el botón “SLCT2” al mismo tiempo. NOTA: Si la máquina avanza con el cronómetro parado, las cifras del cuentakilómetros parcial A (TRIP A) no cambian.

Para volver a poner en marcha el cronómetro, pulse el botón “SLCT1” y el botón “SLCT2” al mismo tiempo. Puesta en marcha automática

1. Compruebe que haya cambiado

a FUNCIÓN COMPETICIÓN. (Consulte el apartado “Cambio de FUNCIÓN BÁSICA a FUNCIÓN COMPETICIÓN”.)

2. Prepare el cronómetro para un

recorrido pulsando el botón “SLCT1” durante 2 segundos o más. NOTA: Cuando el cronómetro está preparado para un recorrido con puesta en marcha automática, y comienzan a parpadear. La indicación del cronómetro se activa y se desplaza de izquierda a derecha.

El cronómetro se pone en marcha cuando máquina comienza a moverse. Para parar el cronómetro, pulse el botón “SLCT1” y el botón “SLCT2” al mismo tiempo. NOTA: Si la máquina avanza con el cronómetro parado, las cifras del cuentakilómetros parcial A (TRIP A) no cambian. Para volver a poner en marcha el cronómetro, pulse el botón “SLCT1” y el botón “SLCT2” al mismo tiempo. Puesta a cero del cronómetro NOTA: El cronómetro se puede poner a cero de las dos maneras siguientes. El cronómetro se puede poner a cero mientras está funcionando:

• Ponga a cero el cuentakilómetros parcial A. El cronómetro se puede poner a cero mientras no está funcionando:
• Ponga a cero el cuentakilómetros parcial A y el cronómetro. Puesta a cero del cuentakilómetros parcial A (TRIP A)

1. Compruebe que el cronómetro

esté funcionando. Si el cronómetro no está funcionando, póngalo en marcha pulsando el botón “SLCT1” y el botón “SLCT2” al mismo tiempo.

2. Ponga a cero el cuentakilómetros parcial A (TRIP A) pulsando

el botón “RST” durante 2 segundos o más. Rückstellung NOTA: Cuando se pone a cero, y la indicación de distancia recorrida parpadean durante cuatro segundos. Puesta a cero del cuentakilómetros parcial A (TRIP A) y el cronómetro

1. Compruebe que el cronómetro

no esté funcionando. Si el cronómetro está funcionando, párelo pulsando el botón “SLCT1” y el botón “SLCT2” al mismo tiempo.

2. Ponga a cero todos los datos

medidos pulsando el botón “RST” durante 2 segundos o más. NOTA:

• Con esta operación se pone a cero la indicación del cronómetro, la indicación de distancia recorrida, y el cronómetro queda en espera.
• Si se selecciona la puesta en marcha automática, el cronómetro queda en espera. Igualmente, si se selecciona la puesta en marcha manual, el cronómetro queda en espera. Corrección del cuentakilómetros parcial A (TRIP A)

1. Cambie la indicación de distancia recorrida pulsando el botón

“SLCT1” (más) o el botón “SLCT2” (menos). Si mantiene pulsado el botón la indicación cambia rápidamente. NOTA: El cambio se puede efectuar en cualquier momento tanto si el cronómetro está funcionando como si no lo está.

DIAGRAMA DE FUNCIONAMIENTO

NOTA: En el diagrama siguiente se ilustra el funcionamiento del visor multifunción con la dirección y condiciones de utilización de cada una de sus funciones. È Con una pulsación corta del botón el funcionamiento cambia en la dirección señalada por la flecha. É Con una pulsación corta del botón el funcionamiento cambia en las dos direcciones señaladas por la flecha. Ê Con una pulsación larga del botón el funcionamiento cambia en la dirección señalada por la flecha. Ë Con una pulsación larga del botón el funcionamiento cambia en las dos direcciones señaladas por la flecha. Ì Función del indicador Í Función que puede realizarse tanto si el cronómetro está funcionando como si no lo está. Î Límite hasta el cual el indicador puede funcionar GEN INFO

1 FUNCIÓN BÁSICA

2 Reloj 3 Cuentakilómetros parcial

ODO → TRIP A → TRIP B → ODO

4 Velocímetro (Reino Unido) MPH → km/h → MPH

1 - 48

FUNCIÓN COMPETICIÓN

Puesta en espera del cronómetro Puesta en marcha manual Puesta en marcha automática El cronómetro se pone en marcha cuando la máquina comienza a moverse Cronómetro en marcha Ponga a cero TRIP A Corrija TRIP A Cronómetro parado Ponga a cero TRIP A y cronómetro FUEL CARBURANT GEN INFO FUEL CARBURANT Utilice siempre el combustible recomendado que se indica más abajo. Asegúrese también de utilizar gasolina nueva. Combustible recomendado: Únicamente gasolina súper sin plomo de 95 octanos como mínimo. ATENCION: Utilice únicamente gasolina sin plomo. El uso de gasolina con plomo dañará gravemente componentes internos del motor como válvulas, aros de pistón, sistema de escape, etc. NOTA: Si se produce autoencendido o picado, utilice una gasolina de otra marca o de mayor octanaje. ADVERTENCIA

• Para repostar pare el motor y evite derramar combustible. Asimismo, evite repostar cerca de un fuego.
• Ponga gasolina cuando el motor, el tubo de escape, etc. se hayan enfriado. Gasohol (para Canadá) Existen dos tipos de gasohol: el gasohol que contiene etanol y el que contiene metanol. El gasohol que contiene etanol puede utilizarse si el contenido en etanol no supera el 10%. Yamaha no recomienda el gasohol que contiene metanol, ya que puede dañar el sistema de combustible o causar problemas en el rendimiento del vehículo.

PUESTA EN MARCHA Y

RODAJE ADVERTENCIA No arranque ni tenga nunca el motor en marcha en un espacio cerrado. Los humos del escape son tóxicos y pueden provocar la pérdida del conocimiento y la muerte de forma muy rápida. Haga funcionar siempre la máquina en un lugar bien ventilado. ATENCION:

• El carburador de esta máquina incorpora una bomba de aceleración. Por tanto, al arrancar el motor no accione el acelerador, ya que de lo contrario la bujía se engrasará.
• A diferencia de un motor de dos tiempos, este motor no se puede poner en marcha con el pedal cuando el acelerador está abierto, ya que el pedal puede rebotar. Asimismo, si el acelerador está abierto, la mezcla de aire y combustible puede ser demasiado pobre para arrancar.
• Antes de poner en marcha la máquina realice las comprobaciones previas que se enumeran en la lista.

MANTENIMIENTO DEL FILTRO DE

AIRE Según se explica en la sección “LIMPIEZA DEL FILTRO DE AIRE” del CAPÍTULO 3, aplique el aceite para filtros de espuma, o su equivalente, al elemento del filtro de aire. (Un exceso de aceite en el elemento puede dificultar el arranque.) NOTA: Este modelo está equipado con un sistema de corte del circuito de encendido. El motor se puede poner en marcha en las condiciones siguientes.

• Cuando el cambio se encuentra en punto muerto.
• Cuando el embrague está desacoplado con la caja de cambios en cualquier posición. No obstante, se recomienda poner punto muerto antes de arrancar el motor. Compruebe el nivel de refrigerante. Gire la llave de paso del combustible a la posición “ON”. Pulse el interruptor principal a la posición “ON”. Ponga punto muerto. Abra completamente el mando de arranque en frío 1. Arranque el motor pulsando el interruptor de arranque o accionando el pedal. NOTA: Si el motor no arranca pulsando el interruptor de arranque, suelte el interruptor, espere unos segundos e inténtelo de nuevo. Cada intento de arranque debe ser lo más breve posible a fin de preservar la batería. No accione el arranque durante más de 10 segundos seguidos. Si el motor no se pone en marcha con el motor de arranque, inténtelo con el pedal. AVVERTENZA ADVERTENCIA

• Si el motor de arranque no gira cuando pulsa el interruptor de arranque, deje inmediatamente de pulsarlo y arranque con el pedal a fin de no cargar el motor de arranque.
• No abra el acelerador mientras acciona el pedal de arranque. Si lo hace, el pedal puede rebotar.

Vuelva a situar el mando de arranque en frío en su posición original y mantenga el motor a

3.000 ~ 5.000 r/min durante 1 o

2 minutos. NOTA: Dado que este modelo está provisto de una bomba de aceleración, si da acelerones (abriendo y cerrando el acelerador) la mezcla de aire y combustible será demasiado rica y el motor se puede calar. Asimismo, a diferencia de un motor de dos tiempos, este modelo puede permanecer al ralentí. ATENCION: No caliente el periodos largos.

1 - 54

motor durante Arranque del motor después de una caída Tire del mando de arranque en caliente y arranque el motor. En cuanto el motor arranque, suelte el mando de arranque en frío para cerrar el paso de aire. El motor no arranca Tire del mando de arranque en caliente completamente afuera y, mientras lo mantiene en esa posición, accione el pedal de arranque entre 10 y 20 veces para desahogar el motor. A continuación vuelva a arrancar el motor. Consulte el apartado “Arranque del motor después de una caída”. Mando Mando Accionade miento arran- arrandel aceque en que en lerador* frío caliente OFF OFF

ARRANQUE DEL MOTOR EN

CALIENTE No utilice el mando de arranque en frío ni el acelerador. Tire del mando de arranque en frío 1 y arranque el motor pulsando el interruptor de arranque o accionando el pedal con firmeza. En cuanto el motor arranque, suelte el mando de arranque en frío para cerrar el paso de aire. Temperatura del Abrir 3 aire = inferior a 5 °C (41 °F) veces

OFF Temperatura del aire = superior a 5 °C (41 °F) Ninguno

OFF Temperatura del aire (temperatura normal) = entre 5 °C (41 °F) y 25 °C (77 °F) Ninguno ON/ OFF OFF Temperatura del aire = superior a 25 °C (77 °F) Ninguno OFF OFF Arranque del motor después de un periodo prolongado de inactividad Ninguno

OFF Arranque del motor en caliente Ninguno OFF

Arranque del motor después de una caída Ninguno OFF

Arranque del motor en frío

• Accionar el acelerador antes de arrancar con el pedal. ATENCION: Observe las instrucciones de rodaje siguientes durante el funcionamiento inicial a fin de asegurar unas prestaciones óptimas y evitar daños del motor.

PROCEDIMIENTO DE RODAJE

1. Antes de poner en marcha el

motor llene el depósito de combustible.

2. Realice las comprobaciones previas de la máquina.

3. Arranque y caliente el motor.

Compruebe el ralentí, así como el funcionamiento de los mandos y el interruptor de paro del motor. A continuación vuelva a arrancar el motor y compruebe su funcionamiento durante no más de 5 minutos después de arrancar.

4. Utilice la máquina en marchas

bajas y a regímenes moderados durante cinco a ocho minutos.

5. Observe cómo funciona el motor

con el gas entre 1/4 y 1/2 (régimen entre bajo y medio) durante aproximadamente una hora.

6. Vuelva a arrancar el motor y

compruebe el funcionamiento de la máquina en todos los regímenes. Vuelva a arrancar la máquina y utilícela durante 10 o 15 minutos más. ATENCION: Después del rodaje o antes de cada carrera debe comprobar toda la máquina para detectar piezas o sujeciones flojas, conforme a

“PUNTOS DE COMPROBACIÓN

DE APRIETE”. Apriete todas las sujeciones según convenga.

PUNTOS DE COMPROBACIÓN DE APRIETE

PUNTOS DE COMPROBACIÓN DE APRIETE

Construcción del bastidor Bastidor a bastidor trasero Depósito de combustible a bastidor Combinación de sillín y depósito de combustible Sistema de escape Silenciador a bastidor trasero Sujeción del motor Bastidor a motor Soporte del motor a motor Soporte del motor a bastidor Dirección Suspensión Rueda Vástago de la dirección a manillar Vástago de la dirección a bastidor Vástago de la dirección a soporte superior Soporte superior a manillar Delantera Vástago de la dirección a horquilla delantera Horquilla delantera a soporte superior Horquilla delantera a soporte inferior Trasera Para suspensión articulada Conjunto de articulaciones Articulación a bastidor Articulación a amortiguador trasero Articulación a basculante Trasera Instalación del amortiguador trasero Instalación del basculante Instalación de la rueda Freno Delantera Apriete del eje de la rueda Apriete del soporte del eje Trasera Apriete del eje de la rueda Rueda a piñón de la rueda trasera Delantero Pinza de freno a horquilla delantera Disco de freno a rueda Apriete del perno de unión Bomba de freno a manillar Apriete del tornillo de purga Apriete del soporte del tubo de freno Trasero Pedal de freno a bastidor Disco de freno a rueda Apriete del perno de unión Bomba de freno a bastidor Apriete del tornillo de purga Apriete del soporte del tubo de freno Sistema de combustible Depósito de combustible a llave de paso del combustible Apriete de la abrazadera del tubo de aceite NOTA: En relación con el par de apriete, consulte el apartado “ESPECIFICACIONES DE MANTENIMIENTO” en el CAPÍTULO 2.

1 - 63

1 - 64

LIMPIEZA Y ALMACENAMIENTO LIMPIEZA Una limpieza frecuente de la máquina mejora su aspecto, mantiene un buen nivel general de prestaciones y prolonga la vida útil de muchos componentes.

1. Antes de lavar la máquina tape

el extremo del tubo de escape para impedir que entre agua. Para ello puede utilizar una bolsa de plástico sujeta con un elástico.

2. Si el motor tiene mucha grasa,

aplique un desengrasador con una brocha. No aplique desengrasador a la cadena, los piñones o los ejes de las ruedas.

3. Elimine la suciedad y el desengrasador con una manguera de

jardinería; utilice únicamente la presión suficiente. ATENCION: Un exceso de presión puede provocar la infiltración de agua y la contaminación de los cojinetes de las ruedas, la horquilla delantera, los frenos y las juntas de la caja de cambios. La aplicación de detergentes a una presión demasiado elevada, por ejemplo en las estaciones de lavado que funcionan con monedas, ha sido causa de numerosas y costosas facturas.

1 - 66

Una vez eliminado el grueso de la suciedad, lave todas las superficies con agua tibia y un detergente suave. Utilice un cepillo de dientes viejo para limpiar los lugares de difícil acceso. Aclare la máquina inmediatamente con agua limpia y seque todas las superficies con una toalla o paño suave. Inmediatamente después del lavado, elimine el exceso de agua de la cadena con una toalla de papel y lubríquela para prevenir la oxidación. Limpie el sillín con un limpiador de tapicería de vinilo para que la funda se mantenga flexible y brillante. Puede aplicar cera de automóviles a todas las superficies pintadas o cromadas. Evite la combinación de limpiadores y ceras, ya que pueden contener abrasivos. Una vez terminada la operación de limpieza, arranque el motor y déjelo al ralentí unos minutos. ALMACENAMIENTO Si va a dejar la máquina guardada durante 60 días o más, debe adoptar algunas medidas preventivas a fin de evitar su deterioro. Después de limpiar a fondo la máquina, prepárela para su almacenamiento del modo siguiente:

1. Vacíe el depósito de combustible, los tubos de combustible y

la cubeta del flotador del carburador.

2. Extraiga la bujía, vierta una

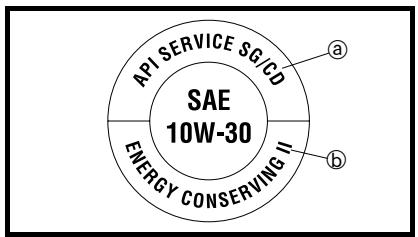

cucharada sopera de aceite de motor SAE 10W-30 en el cilindro por el orificio de la bujía y vuelva a colocar esta. Con el interruptor de paro del motor pulsado, accione el pedal de arranque varias veces para que aceite se reparta por las paredes del cilindro.

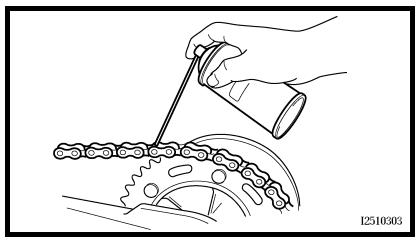

3. Desmonte la cadena de transmisión, límpiela a fondo con disolvente y lubríquela. Vuelva a

montar la cadena o guárdela en una bolsa de plástico sujeta al bastidor.

4. Lubrique todos los cables de

5. Eleve el bastidor y sujételo para

que las ruedas queden levantadas del suelo.

6. Cubra la salida del tubo de

escape con una bolsa de plástico para impedir que entre humedad.

7. Si la máquina debe permanecer

almacenada en un ambiente húmedo o salado, aplique una capa fina de aceite ligero a todas las superficies de metal expuestas. No aplique aceite a las piezas de goma o a la funda del sillín. NOTA: Efectúe todas las reparaciones necesarias antes de guardar la máquina.

1 - 68

GENERAL SPECIFICATIONS SPEC EC200000 SPECIFICATIONS EC211000 ESPECIFICACIONES ESPECIFICACIONES GENERALES Nombre del modelo: Código de modelo:

Dimensiones: Longitud total Anchura total Altura total Altura del sillín Distancia entre ejes Altura mínima al suelo Peso en seco: Sin aceite ni combustible Motor: Tipo de motor Disposición de los cilindros Cilindrada Diámetro × carrera Relación de compresión Sistema de arranque Sistema de engrase: Tipo o grado de aceite: Aceite del motor

106,0 kg (233,7 lb) 4 tiempos, refrigerado por líquido, DOHC Un cilindro, inclinado hacia delante 249 cm3 (8,76 Imp oz, 8,42 US oz) 77,0 × 53,6 mm (3,03 × 2,11 in) 12,5 : 1 Pedal y arranque eléctrico Colector de lubricante fuera del cárter 110 130 ˚F (USA y CDN) Yamalube 4, SAE10W30 o SAE 20W40 Yamalube 4-R, SAE10W50 Servicio API tipo SG o superior/JASO MA (excepto USA y CDN) SAE10W30, SAE10W40, SAE15W40, SAE20W40 o SAE20W50 Servicio API tipo SG o superior/JASO MA ESPECIFICACIONES GENERALES Capacidad de aceite: Aceite del motor Cambio periódico de aceite Con sustitución del filtro de aceite Cantidad total Capacidad de refrigerante (incluidos todos los pasos): Filtro de aire: Combustible: Tipo Capacidad del depósito Reserva Carburador: Tipo Fabricante Bujía: Tipo/fabricante Huelgo Tipo de embrague: Caja de cambios: Sistema de reducción primaria Relación de reducción primaria Sistema de reducción secundaria Relación de reducción secundaria Tipo de caja de cambios Accionamiento Relación del cambio:1ª

Bastidor: Tipo de bastidor Ángulo de arrastre Distancia entre perpendiculares Neumático: Tipo Tamaño (delantero) SPEC 1,1 L (0,97 Imp qt, 1,16 US qt) 1,2 L (1,06 Imp qt, 1,27 US qt) 1,4 L (1,23 Imp qt, 1,48 US qt) 0,99 L (0,87 Imp qt, 1,05 US qt) Elemento húmedo Únicamente gasolina súper sin plomo de 95 octanos como mínimo. 8,0 L (1,76 Imp gal, 2,11 US gal) 1,1 L (0,24 Imp gal, 0,29 US gal) FCR-MX37 KEIHIN CR9E/NGK (tipo resistencia) 0,7 ~ 0,8 mm (0,028 ~ 0,031 in) Húmedo, discos múltiples Engranaje 57/17 (3,353) Transmisión por cadena 50/13 (3,846) Engranaje constante, 5-velocidades Pie izquierdo 31/13 (2,385) 28/16 (1,750) 23/17 (1,353) 23/21 (1,095) 17/19 (0,895)

USA, ZA, CDN

EUROPE, AUS, NZ

Tubo semidoble 27,0° 26,6° 115 mm (4,53 in) 114 mm (4,49 in) Tamaño (trasero) Presión del neumático (delantero y trasero) ESPECIFICACIONES GENERALES Freno: Tipo de freno delantero Accionamiento Tipo de freno trasero Accionamiento Suspensión: Suspensión delantera Suspensión trasera Amortiguador: Amortiguador delantero Amortiguador trasero Recorrido de la rueda: Recorrido de la rueda delantera Recorrido de la rueda trasera Sistema eléctrico: Sistema de encendido Sistema generador Tipo de batería Voltaje/capacidad de la batería Densidad Tipo de faro: Potencia de la bombilla × cantidad: Faro Piloto trasero SPEC Freno de un disco Accionamiento con la mano izquierda Freno de un disco Pie derecho Horquilla telescópica Basculante (suspensión monocruz articulada) Muelle helicoidal/amortiguador de aceite Muelle helicoidal/gas, amortiguador de aceite 300 mm (11,8 in) 310 mm (12,2 in) CDI (encendido por descarga de capacitor) Magneto CA YTX5L-BS 12 V/4 AH 1,320 Bombilla de cuarzo (halógena) 12 V 35/36,5 W × 1 12 V 1,6/0,3 W × 1

2 - 79

ESPECIFICACIONES DE MANTENIMIENTO

ESPECIFICACIONES DE MANTENIMIENTO

MOTOR Elemento Estándar Culata: Límite de deformación Cilindro: Diámetro Límite de deformación circunferencial Eje de levas: Sistema de accionamiento Diámetro interior de la tapa del eje de levas Diámetro exterior del eje de levas Holgura entre eje y tapa Límite

0,05 mm (0,002 in) Transmisión por cadena (izquierda) 22,000 ~ 22,021 mm (0,8661 ~ 0,8670 in) 21,959 ~ 21,972 mm (0,8645 ~ 0,8650 in) 0,028 ~ 0,062 mm (0,0011 ~ 0,0024 in) Dimensiones de las levas

Admisión “A” “B” Escape “A” “B” Límite de descentramiento del eje de levas

ESPECIFICACIONES DE MANTENIMIENTO

Elemento Estándar Cadena de distribución: Tipo de cadena de distribución/nº de eslabones Sistema de ajuste de la cadena de distribución Válvula, asiento de válvula, guía de válvula: Holgura de la válvula (en frío) Admisión Escape SPEC Límite 92RH2010-114M/114

Dimensiones de la válvula:

Diámetro de la cabeza Anchura frontal Diámetro de la cabeza “A” Anchura del asiento Admisión Escape Admisión Escape Admisión Escape Espesor del margen “D” Diámetro exterior del vástago Admisión Escape Admisión Escape Diámetro interior de la guía Admisión Escape Holgura de vástago a guía Admisión Escape Espesor del margen

ESPECIFICACIONES DE MANTENIMIENTO

Elemento SPEC Estándar Límite Límite de descentramiento del vástago

0,01 mm (0,0004 in) Anchura del asiento de la válvula Admisión Escape Muelle de la válvula: Longitud libre Longitud accionado (válvula cerrada) Admisión Escape Fuerza comprimido (instalado) Admisión Admisión Límite de inclinación

Sentido de la espiral (vista superior) Admisión Escape Pistón: Holgura entre pistón y cilindro Tamaño del pistón “D”

Sentido de las agujas del reloj Sentido de las agujas del reloj

Punto de medición “H” Reborde del pistón 8 mm (0,31 in) ---0,5 mm (0,020 in)/lado de admisión ---2 - 82

ESPECIFICACIONES DE MANTENIMIENTO

Elemento SPEC Estándar Diámetro interior del orificio del pasador de pistón Diámetro exterior del pasador de pistón Límite Aros de pistón: Aro superior:

Tipo Dimensiones (B × T) Distancia entre extremos (montado) Holgura lateral (montado) Segundo aro:

Tipo Dimensiones (B × T) Distancia entre extremos (montado) Holgura lateral Aro de engrase:

Dimensiones (B × T) Distancia entre extremos (montado) Cigüeñal: Anchura del cigüeñal “A” Límite de descentramiento “C” Holgura lateral de la cabeza de biela “D” Holgura del pie de biela “F”

ESPECIFICACIONES DE MANTENIMIENTO

Elemento SPEC Estándar Embrague: Espesor de las placas de fricción Cantidad Espesor de los discos de embrague Cantidad Límite de deformación Longitud libre del muelle del embrague 37,0 mm (1,46 in) Cantidad Holgura de empuje de la caja del embrague Holgura radial de la caja del embrague Sistema de desembrague Cambio: Tipo de cambio Límite de flexión de la barra de guía Pedal de arranque: Tipo Carburador: Tipo/fabricante Marca de identificación Surtidor principal Surtidor de aire principal Aguja del surtidor Corte Surtidor piloto Surtidor de aire piloto Salida piloto Derivación Tamaño del asiento de la válvula Surtidor de arranque Surtidor de pérdida Altura del flotador Ralentí Vacío de admisión Holgura del mando de arranque en caliente Tambor de leva y barra de guía

---0,05 mm (0,002 in) Tipo pisada y trinquete

ESPECIFICACIONES DE MANTENIMIENTO

Elemento Sistema de engrase: Tipo del filtro de aceite Tipo de bomba de aceite Holgura entre rotores interior y exterior Holgura lateral Holgura de la caja y el rotor Refrigeración: Tamaño del núcleo del radiador Anchura Altura Espesor Presión de apertura del tapón del radiador Capacidad del radiador (total) Bomba de agua Tipo SPEC Estándar Límite Bomba centrífuga de aspiración única

2 - 85

ESPECIFICACIONES DE MANTENIMIENTO

Pieza que se debe apretar Bujía Tapa del eje de levas Tornillo del tapón ciego de la culata Culata (perno prisionero) (perno prisionero) (tornillo) (tuerca) Tapa de culata Cilindro Peso del eje compensador Engranaje conducido del eje compensador Guía de la cadena de distribución (lado de admisión) Tensor de cadena de distribución Perno capuchino del tensor de la cadena de distribución Rotor Abrazadera del tubo del radiador Tornillo de vaciado del refrigerante Carcasa de la bomba de agua Apoyo del radiador Radiador Tubería del radiador Tapa de la bomba de aceite Bomba de aceite Tornillo de vaciado del elemento del filtro de aceite Tapa del elemento del filtro de aceite Depurador de aceite (cárter) Tubería de suministro de aceite 1 (M10) (M8) Tubo de aceite Abrazadera del tubo de aceite Depurador de aceite (depósito de aceite) Tornillo de vaciado del depósito de aceite Depósito de aceite (superior) Depósito de aceite y bastidor Tornillo de comprobación de la presión de aceite Junta del carburador Brida de la junta del carburador Brida de la junta del filtro de aire Tornillo de ajuste del cable del acelerador y contratuerca Cable del acelerador (tracción) Tamaño de la rosca Ctd.

ESPECIFICACIONES DE MANTENIMIENTO

Pieza que se debe apretar Cable del acelerador (retorno) Funda del cable del acelerador Palpador de arranque en caliente Tornillo de ajuste del cable de arranque en caliente y contratuerca Carcasa del filtro de aire Junta del filtro de aire y carcasa del filtro de aire Tubo de escape Protector del tubo de escape Silenciador Brida del silenciador Parachispas Tapón del silenciador Tubería de inducción de aire Abrazadera de la tubería de inducción de aire Conjunto de la válvula de corte de aire y soporte Soporte (válvula de corte de aire) y bastidor Cárter Tope del cojinete del cárter Tope del cojinete del cárter (cigüeñal) Tapa izquierda del cárter Tapa del engranaje intermedio (motor de arranque) Placa del engranaje intermedio Tapa derecha del cárter Tapa del embrague Tornillo de vaciado del aceite del cárter Tapa del piñón de la cadena de transmisión Guía de la rueda del trinquete del eje del pedal de arranque Pedal de arranque Engranaje impulsor primario Muelle del embrague Resalte de embrague Tuerca de freno del cable del embrague Eje de la palanca de empuje Piñón motor Tope de la junta de aceite del eje posterior Segmento Guía de cambio Palanca de tope Pedal de cambio Tamaño de la rosca Ctd. NOTA: - se debe comprobar el par de apriete de la parte marcada después del rodaje.

2 - 87

ESPECIFICACIONES DE MANTENIMIENTO

SPEC CHASIS Elemento Sistema de dirección: Tipo de cojinetes de la dirección Suspensión delantera: Recorrido de la horquilla delantera Longitud libre del muelle de la horquilla Tensión del muelle, estándar Muelle/espaciador opcional Capacidad de aceite Nivel de aceite <Min. ~ Max.> (Desde la parte superior del tubo exterior con el tubo interior y la varilla del amortiguador totalmente comprimida sin muelle.) Grado del aceite Diámetro exterior del tubo interior Extremo superior de la horquilla delantera Suspensión trasera: Recorrido del amortiguador Longitud libre del muelle Longitud de encastre <Min. ~ Max.> Tensión del muelle, estándar Muelle opcional Presión del gas de la suspensión Basculante: Límite de holgura del basculante Extremo Estándar Cojinetes de rodillos cónicos USA, CDN EUROPE 300 mm (11,8 in) ← 460 mm (18,1 in) ← K = 4,4 N/mm (0,449 kg/mm, 25,1 lb/in) 648 cm3 (22,8 Imp oz, 21,9 US oz) 132 mm (5,20 in) 95 ~ 150 mm (3,74 ~ 5,91 in) Límite

---AUS, NZ, ZA

ESPECIFICACIONES DE MANTENIMIENTO

Elemento Rueda: Tipo de rueda delantera Tipo de rueda trasera Tamaño/material de la llanta delantera Tamaño/material de la llanta trasera Límite de descentramiento de la llanta: Radial Lateral Cadena de transmisión: Tipo/fabricante Número de eslabones Holgura de la cadena Longitud de la cadena (15 eslabones) Estándar

USA, CDN, ZA

Rueda de radios Rueda de radios 21 × 1,60/Aluminio 18 × 1,85/Aluminio Freno de disco delantero: Diámetro exterior del disco × espesor 250 × 3,0 mm (9,84 × 0,12 in) Espesor de la pastilla Diámetro interior de la bomba de freno Diámetro interior de la pinza de freno Tipo de líquido de frenos Freno de disco trasero: Diámetro exterior del disco × espesor Límite de deflexión

Espesor de la pastilla 6,4 mm (0,25 in) Diámetro interior de la bomba de freno Diámetro interior de la pinza de freno Tipo de líquido de frenos Maneta de freno y pedal de freno: Posición de la maneta de freno Altura del pedal de freno (altura vertical por encima de la parte superior de la estribera) Holgura de la maneta de embrague (extremo de la maneta) Holgura del puño del acelerador SPEC

2 - 89

ESPECIFICACIONES DE MANTENIMIENTO

Pieza que se debe apretar Soporte superior y tubo exterior Soporte inferior y tubo exterior Soporte superior y vástago de la dirección Soporte superior del manillar y soporte inferior del manillar Soporte inferior del manillar y soporte superior Vástago de la dirección y tuerca anular de la dirección Horquilla delantera y tornillo de la tapa de la horquilla delantera Horquilla delantera y válvula de la base Tornillo de la tapa de la horquilla delantera y varilla del amortiguador Tornillo de purga de la horquilla delantera y tornillo de la tapa de la horquilla delantera Horquilla delantera y protector de la horquilla delantera Horquilla delantera y soporte del tubo de freno Tapa del puño del acelerador Bomba de freno delantero Tornillo de sujeción de la maneta de freno Tuerca de sujeción de la maneta de freno Contratuerca de la posición de la maneta de freno Guía del tubo de freno delantero y abrazadera de la guía del tubo de freno delantero Guía del tubo de freno y abrazadera inferior Soporte de la maneta de embrague Tuerca de sujeción de la maneta de embrague Soporte del mando de arranque en caliente Tuerca de sujeción del mando de arranque en caliente Tapa de la bomba de freno delantero Perno de unión del tubo de freno delantero Pinza del freno delantero Pinza del freno delantero y soporte del tubo de freno Tapón del pasador de la pastilla Pinza de freno delantero y pasador de la pastilla Pinza de freno trasero y pasador de la pastilla Pinza de freno y tornillo de purga Eje de la rueda delantera y tuerca del eje Soporte del eje de la rueda delantera Disco de freno delantero Disco de freno trasero Pedal de freno Bomba de freno trasero Tapa de la bomba de freno trasero Perno de unión del tubo de freno trasero Eje de la rueda trasera y tuerca del eje Tamaño de la rosca Ctd. Consulte la NOTA. NOTA:

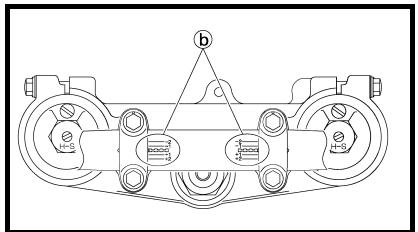

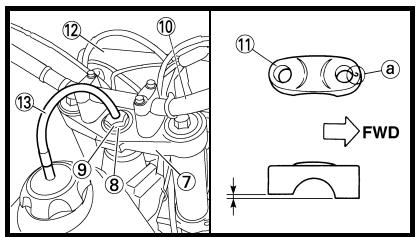

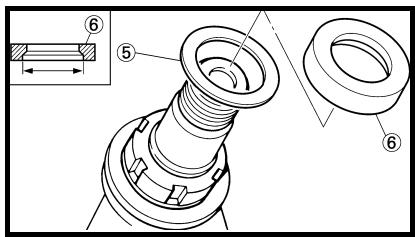

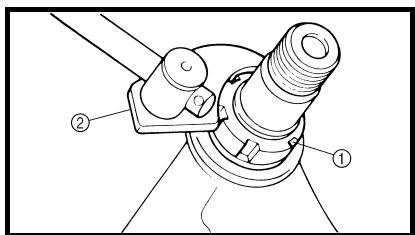

1. Primero apriete la tuerca anular de la dirección aproximadamente 38 Nm (3,8 • kg, 27 ft • lb) con la llave

de tuercas de la dirección y luego aflójela una vuelta.

2. Vuelva a apretar la tuerca anular de la dirección 7 Nm (0,7 m • kg, 5,1 ft • lb).

2 - 90

ESPECIFICACIONES DE MANTENIMIENTO

Pieza que se debe apretar Tuerca (radio) Piñón de la rueda trasera Tapa del disco de freno trasero Protector de la pinza de freno trasero Tornillo de ajuste del tensor de la cadena de transmisión y contratuerca Montura del motor: Motor y soporte del motor (delantero) Motor y bastidor (inferior) Soporte superior del motor y bastidor Soporte del motor inferior y bastidor Motor y soporte del motor (superior) Protección del motor Regulador Eje pivote y tuerca Barra de unión y basculante Barra de unión y biela Biela y bastidor Amortiguador trasero y bastidor Amortiguador trasero y barra de unión Bastidor trasero (superior) Bastidor trasero (inferior) Basculante y soporte del tubo de freno Basculante y refuerzo Tensor superior de la cadena de transmisión Tensor inferior de la cadena de transmisión Soporte de la cadena de transmisión Protección de la junta y basculante Depósito de combustible Llave de paso del combustible Soporte del conjunto de sillín y depósito de combustible Soporte del depósito de combustible y depósito de combustible Toma de aire dinámica y depósito de combustible Toma de aire dinámica y protector del radiador (inferior) Guardabarros delantero Guardabarros trasero (parte delantera) Guardabarros trasero (parte trasera) Cubierta lateral Sillín Soporte del visor multifunción y soporte superior Visor multifunción Placa 1 y protector de la horquilla delantera Placa 2 y protector de la horquilla delantera Sujeción del cable del sensor de velocidad y soporte inferior SPEC

Tamaño de la rosca M8 × 1,25 M6 × 1,0 M6 × 1,0

2 - 91

ESPECIFICACIONES DE MANTENIMIENTO

Pieza que se debe apretar Tamaño de la rosca M6 × 1,0

Carcasa del faro y conjunto del faro Faro (izquierda y derecha) Piloto trasero Abrazadera del cable del piloto trasero y guar— dabarros trasero Depósito de recuperación (superior) M6 × 1,0 Depósito de recuperación (inferior) M6 × 1,0 Soporte de la estribera y bastidor M10 × 1,25 Caballete lateral M10 × 1,25 SPEC

NOTA: - se debe comprobar el par de apriete de la parte marcada después del rodaje.

2 - 92

ESPECIFICACIONES DE MANTENIMIENTO

SISTEMA ELÉCTRICO

Elemento Sistema de encendido: Tipo de optimizador de distribución CDI: Resistencia de la bobina captadora (color) Unidad CDI, modelo/fabricante Bobina de encendido: Modelo/fabricante Distancia entre electrodos mínima Resistencia de la bobina primaria Resistencia de la bobina secundaria Sistema de carga: Tipo de sistema Modelo (estátor)/fabricante Producción normal Resistencia de la bobina de carga (color) Resistencia de la bobina de iluminación (color) Rectificador/regulador: Tipo de regulador Modelo/fabricante Voltaje regulado (CA) Voltaje regulado (CC) Capacidad del rectificador (CA) Capacidad del rectificador (CC) Sistema de arranque eléctrico: Tipo Motor de arranque: Modelo/fabricante Voltaje de trabajo Potencia Resistencia de la bobina del inducido Longitud total de la escobilla Número de escobillas Tensión del muelle Diámetro del colector Rebaje de mica (profundidad) Estándar Límite Sistema eléctrico

248 ~ 372 Ω a 20 °C (68 °F) (Blanco – Rojo) 5UM-E0/YAMAHA (USA) 5UM-F0/YAMAHA (excepto USA)

De engranaje constante

ESPECIFICACIONES DE MANTENIMIENTO

Elemento Relé de arranque: Modelo/fabricante Amperaje Resistencia del devanado de la bobina Relé de corte del circuito de arranque: Modelo/fabricante Resistencia del devanado de la bobina Fusibles (amperaje × cantidad): Fusible principal Fusible de reserva Pieza que se debe apretar Estátor Soporte (cable de la magneto CA) Rotor Interruptor de luz de punto muerto Motor de arranque Terminal del relé de arranque Cable negativo y culata Bobina captadora SPEC Estándar Límite Tamaño de la rosca Ctd. NOTA: Apriete la tuerca del rotor a 65 Nm (6,5 m • kg, 47 ft • lb), aflójela y vuelva a apretarla a 65 Nm (6,5 m • kg, 47 ft • lb).

2 - 94

ESPECIFICACIONES GENERALES DE APRIETE/

DEFINICIÓN DE UNIDADES

ESPECIFICACIONES GENERALES DE APRIETE

En este cuadro se especifican los pares de apriete para las fijaciones estándar con pasos de rosca ISO. Los pares de apriete para los componentes o conjuntos especiales se incluyen en las secciones correspondientes de este manual. Para evitar la deformación de las piezas, los conjuntos de varias fijaciones se deben apretar en cruz y en etapas progresivas hasta obtener el par especificado. Salvo que se especifique otra cosa, las especificaciones de par de apriete requieren roscas limpias y secas. Los componentes deben estar a temperatura ambiente.

(Torni(Tuerca) llo) 10 mm 12 mm 14 mm 17 mm 19 mm 22 mm A: Distancia entre caras B: Diámetro exterior de la rosca ESPECIFICACIONES

DE LOS PARES DE

DEFINICIÓN DE UNIDADES

m • kg N/mm cm3 r/min Lectura milímetros centímetros kilogramos Newton Newton por metro Kilográmetros Pascal Newton por milímetro Litros Centímetros cúbicos Revoluciones por minuto Definición metros 10-2 metros 103 gramos 1 kg × m/s2 N×m m × kg N/m2 N/mm

2 - 95

Medida Longitud Longitud Peso Fuerza Par de apriete Par de apriete Presión Tensión del muelle Volumen o capacidad Volumen o capacidad Régimen del motor SPEC MEMO

2 - 96

LUBRICATION DIAGRAMS LUBRICATION DIAGRAMS

Elemento del filtro de aceite Bomba de aceite Eje posterior Eje principal Eje de levas de admisión Eje de levas de escape Depósito de aceite Tubería de suministro de aceite Cigüeñal Elemento del filtro de aceite Depósito de aceite Tubo de aceite

CABLE ROUTING DIAGRAM

EC240000 Tubo de freno Cable del rectificador/regulador Tubo respiradero del carburador Tubo de desbordamiento del carburador Tubo respiradero del depósito de recuperación

DIAGRAMA DE CABLEADO

Tubo respiradero del depósito de combustible Brida Diodo Cable de arranque en caliente Mazo de cables Montículo (bastidor) Tubo respiradero de la culata Cable del sensor de posición del acelerador Cable del interruptor de luz de punto muerto Tubo de aceite Cable de embrague Cable del motor de arranque Guía de cable Cable negativo de la batería Cable de la magneto CA

2 - 102

È Introduzca el extremo del tubo respiradero del depósito de combustible por el orificio del vástago de la dirección. É Sujete el cable del acelerador, el cable de arranque en caliente y el cable del rectificador/regulador en el bastidor. Localice el extremo de la brida encarada hacia la parte inferior del cable de arranque en caliente y corte el extremo. Ê Sujete el diodo (por la marca), el cable del acelerador y el cable de arranque en caliente en el bastidor. Localice el extremo de la brida encarada hacia la parte inferior derecha del bastidor y con el extremo encarado hacia abajo. Ë Sujete el mazo de cables, el cable del sensor de posición del acelerador, el cable del motor de arranque y el cable negativo de la batería en el bastidor. Pase la brida por el orificio del apoyo (válvula de corte de aire). Localice el extremo de la brida encarada hacia la parte inferior del bastidor y corte el extremo. Ì Sujete el cable del sensor de posición del acelerador en el bastidor. Localice el extremo de la brida encarada hacia la parte inferior del bastidor y corte el extremo. Í Pase los tubos respiraderos del carburador, el tubo de rebosamiento del carburador y el tubo respiradero del depósito de recuperación entre la biela y el tubo transversal (bastidor). Î Junte el cable del interruptor de luz de punto muerto y el tubo de aceite con las abrazaderas de plástico y corte los extremos de éstas. Ï Sujete el cable del interruptor de luz de punto muerto y el cable de la magneto CA en el bastidor. Localice el extremo de la brida encarada hacia el exterior del bastidor y con el extremo encarado hacia la parte posterior de éste.

2 - 104

Ð Pase el cable de embrague por la guía de cable. Ñ Sujete el cable del motor de arranque, el cable de la magneto CA y el cable del interruptor de luz de punto muerto en el bastidor. Localice el extremo de la brida encarada hacia la parte posterior del bastidor y corte el extremo. Ò Sujete el cable de embrague, el cable del motor de arranque, el cable negativo de la batería, el cable de la magneto CA y el cable del interruptor de luz de punto muerto en el bastidor. Localice el extremo de la brida encarada hacia la parte posterior del bastidor y corte el extremo. Ó Pase el cable del interruptor de luz de punto muerto y el cable de la magneto CA por el interior del mazo de cables. Ô Sujete el cable de embrague, el cable de la magneto CA y el cable del interruptor de luz de punto muerto en el bastidor. Localice el extremo de la brida cerca del cable de embrague y corte el extremo. Õ Pase el cable de embrague y el mazo de cables por la guía de cable. Ö Localice los acopladores en la hendidura del bastidor. × Pase los tubos respiraderos del carburador, el tubo de rebosamiento del carburador y el tubo respiradero del depósito de recuperación de forma que no toquen el amortiguador trasero. Ø Sujete el acoplador empujándolo al interior del orificio de la unidad del faro.

2 - 106

È Cruce los cables del acelerador de tracción y empuje. É Sujete el tubo del depósito de recuperación y el tubo de inducción de aire (válvula de corte de aire - parte trasera de la culata) en el bastidor. Localice el extremo de la brida encarada hacia la parte inferior del bastidor y corte el extremo. Ê Junte el tubo respiradero del depósito de recuperación y los tubos respiraderos del carburador. Ë Pase el tubo respiradero del carburador (de la cubierta del cable del acelerador) por el soporte de tubo. Cable del acelerador (tracción) Cable del acelerador (retorno) Tubo respiradero del depósito de recuperación Bobina de encendido Brida Tubo de inducción de aire (válvula de corte de aire - parte trasera de la culata) 7 Tubo respiradero del depósito de recuperación

2 - 108

1 Bomba de freno 2 Soporte del tubo de freno 3 Tubo de freno È Instale el tubo de freno de forma que su parte de tubería se sitúe como se muestra y toque ligeramente la prolongación de la pinza de freno. É Pase el tubo de freno por los soportes del tubo de freno. Ê Si el tubo de freno toca el muelle (amortiguador trasero), corrija su desviación. Ë Instale el tubo de freno de forma que su parte de tubería se sitúe como se muestra y toque ligeramente la prolongación de la bomba de freno.

2 - 110

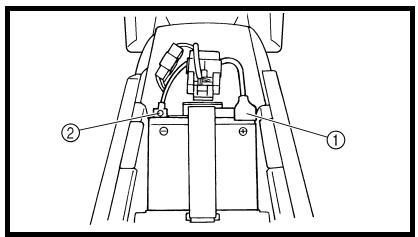

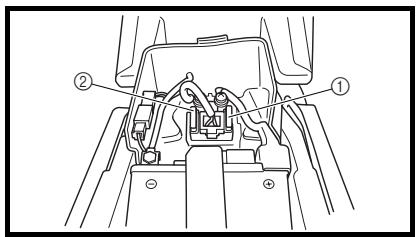

Brida Cable positivo de la batería Batería Cable negativo de la batería Acoplador del piloto trasero Acoplador de la unidad CDI (6 patillas) Acoplador de la unidad CDI (3 patillas) Acoplador de la unidad CDI (6 patillas) È Sujete el mazo de cables, el cable negativo de la batería y el cable del motor de arranque en el soporte superior del motor (lado izquierdo). Localice el extremo de la brida encarada hacia la parte superior del bastidor con el extremo cortado en el interior del mismo. É Sujete el mazo de cables, el cable negativo de la batería y el cable del motor de arranque en el soporte superior del motor (lado izquierdo). Localice el extremo de la brida encarada hacia la parte superior del bastidor con el extremo cortado en el interior del mismo. Sujete el mazo de cables y el cable negativo por la marca. Ê Pase el cable del motor de arranque por el orificio del soporte del relé. Ë Encaje la cubierta correctamente. Ì Conecte el mazo de cables al relé de arranque.

2 - 112

Í Sujete el tubo respiradero del depósito de recuperación y el tubo del depósito de recuperación al bastidor posterior. Sujételos cerca de su punto de unión al bastidor. Sujete la tubería con la suficiente firmeza para no aplastarla. Localice el extremo de la brida encarada hacia la parte posterior del bastidor con el extremo encarado hacia abajo. Î Sujete los (tres) cables de la unidad CDI y el cable del piloto trasero al bastidor posterior. Localice el extremo de la brida encarada hacia la parte superior del bastidor y corte el extremo. Ï Conecte el cable negativo de la batería al terminal negativo de la batería. Ð Conecte el cable negativo de la batería al mazo de cables. Ñ Sujete el mazo de cables al bastidor posterior. Localice el extremo de la brida encarada hacia la parte superior del bastidor y el extremo hacia el interior del mismo. Sujete el mazo de cables por la marca. Ò Pase el mazo de cables, el cable del relé de arranque, el cable del relé de corte del circuito de arranque y el cable negativo de la batería por el orificio del soporte del relé. Ó Sujete los (tres) cables de la unidad CDI y el cable del piloto trasero al bastidor posterior. Localice el extremo de la brida encarada hacia la parte inferior del bastidor y corte el extremo. Ô Sujete el cable del piloto trasero al bastidor posterior. Localice el extremo de la brida encarada hacia la parte superior del bastidor y corte el extremo. Õ No deje que se afloje el cable del piloto trasero. Ö Localice el cable de la unidad CDI situado entre la unidad CDI y el guardabarros posterior. × Localice el acoplador de la unidad CDI en la holgura situada entre la parte superior de la unidad CDI y la parte inferior del apoyo del depósito de recuperación. Ø Localice el cable de la unidad CDI situado entre la unidad CDI y el bastidor posterior.

2 - 114

Cable del acelerador Brida Tubo de freno Cable de embrague Guía de tubo Acoplador del interruptor principal Mazo de cables Acoplador del faro Cable de arranque en caliente Soporte del visor multifunción Interruptor principal Soporte superior Acoplador del interruptor del embrague Acoplador del interruptor de paro del motor Acoplador del visor multifunción Acoplador del interruptor de arranque G Acoplador del sensor de velocidad H Cable del sensor de velocidad

2 - 116

È Sujete el cable del interruptor de arranque al manillar con las bandas de plástico. É Sujete el cable del interruptor de paro del motor y el cable del interruptor del embrague al manillar con las bandas de plástico. Ê Pase el tubo de freno por las guías de tubo. Ë Sujete el acoplador introduciéndolo en el soporte del visor multifunción. Ì Pase los cables del acelerador, el cable de embrague y el cable de arranque en caliente entre el soporte superior y el soporte del visor multifunción. Í Sujete los cables del visor multifunción al soporte. Corte el extremo. Î Sujete el acoplador empujándolo al interior del orificio del soporte del visor multifunción. Ï Sujete el clip del mazo de cables empujándolo al interior del orificio del soporte del visor multifunción por el lado interior. Ð Sujete el mazo de cables al soporte del visor multifunción. Corte el extremo. Ñ Sujete el cable del interruptor principal (por el lado del mazo de cables) al soporte del visor multifunción. Localice el extremo de la brida encarada hacia la parte inferior del bastidor y corte el extremo. Ò Pase el cable del sensor de velocidad por la guía en el lado exterior de la horquilla delantera.

2 - 118

MAINTENANCE INTERVALS INSP ADJ EC300000

REVISIONES Y AJUSTES PERIÓDICOS

INTERVALOS DE MANTENIMIENTO

NOTA: El programa siguiente constituye una guía general de mantenimiento y engrase. Tenga en cuenta que factores como el clima, el terreno, el lugar geográfico y el uso individual alterarán los intervalos de mantenimiento y engrase necesarios. En caso de duda sobre los intervalos que debe observar para el mantenimiento y el engrase de la máquina, consulte a su concesionario Yamaha. Elemento Después Cada del carrera rodaje Cada tres Cada cinco Según carreras carreras sea

necesario 500 km) 1.000 km)

ACEITE DEL MOTOR

Cambiar VÁLVULAS Comprobar las holguras de las válvulas Comprobar Cambiar

MUELLES DE LAS VÁLVULAS

Comprobar Cambiar LEVANTAVÁLVULAS Comprobar Cambiar

EJES DE LEVAS

Comprobar Cambiar Observaciones El motor debe estar frío. Compruebe el desgaste de los asientos y los vástagos de las válvulas. Compruebe la longitud libre y la inclinación. Compruebe si presentan grietas y desgaste. Revise la superficie del eje de levas. Revise el sistema de descompresión.

PIÑON DEL EJE DE LEVAS

Comprobar Cambiar PISTÓN Comprobar Limpiar Cambiar

ARO DEL PISTÓN

PASADOR DEL PISTÓN

Comprobar Cambiar CULATA Cambiar y limpiar Compruebe si los dientes están desgastados o dañados. Comprobar si está roto Compruebe si hay depósitos de carbón y elimínelos. Compruebe la distancia entre extremos del aro de pistón Compruebe si hay depósitos de carbón y elimínelos. Cambie la junta Comprobar si presenta rayaduras Compruebe el desgaste CILINDRO Cambiar y limpiar Cambiar EMBRAGUE Cambiar y ajustar Cambiar

CAJA DE CAMBIOS

Comprobar Cambie el cojinete

HORQUILLA DE CAMBIO, LEVA DE

CAMBIO, BARRA DE GUÍA

Comprobar Revise la caja, la placa de fricción, el disco de embrague y el muelle Compruebe el desgaste

3 - 13

Después Cada del carrera rodaje Cada tres Cada cinco Según carreras carreras sea

necesario 500 km) 1.000 km)

TUERCA DEL ROTOR

Reapretar SILENCIADOR Comprobar y reapretar Limpiar Cambiar

CIGÜEÑAL

Comprobar y limpiar CARBURADOR Comprobar, ajustar y limpiar

SISTEMA DE INDUCCIÓN DE AIRE

Revisar y limpiar BUJÍA Comprobar y limpiar Cambiar

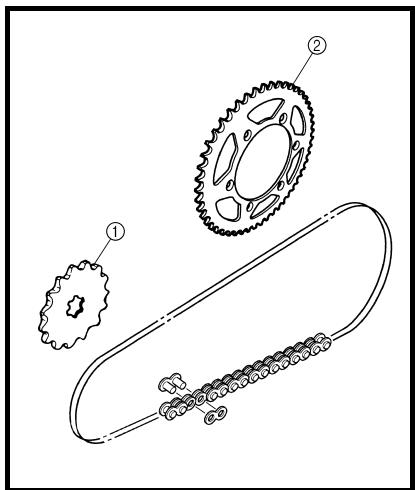

CADENA DE TRANSMISIÓN

Lubricar, ajustar holgura, alinear Cambiar

SISTEMA DE REFRIGERACIÓN

Comprobar nivel de refrigerante y fugas Comprobar el funcionamiento del tapón del radiador Cambiar el refrigerante Comprobar los tubos

TUERCAS Y TORNILLOS EXTERIORES

Reapretar INSP ADJ Observaciones Utilice lubricante para cadenas Holgura de la cadena: 48 ~ 58 mm (1,9 ~ 2,3 in) Cada dos años Consulte el apartado

“PUESTA EN MARCHA Y

RODAJE” del CAPÍTULO 1. Utilice aceite para filtros de aire de espuma o un aceite equivalente

FILTRO DE AIRE

Limpiar y lubricar Cambiar

FILTRO DE ACEITE

DEPURADOR DE ACEITE

Limpiar BASTIDOR Limpiar y comprobar

DEPÓSITO DE COMBUSTIBLE, LLAVE

DE PASO DE COMBUSTIBLE

Limpiar y comprobar FRENOS Ajuste la posición de la maneta y la altura del pedal Lubrique el punto de pivote Compruebe la superficie del disco de freno Compruebe el nivel de líquido y fugas Reapriete los tornillos del disco de freno, los tornillos de la pinza, los tornillos de la bomba de freno y los pernos de unión Cambie las pastillas Cambie el líquido de frenos Cada año

3 - 14

Después Cada del carrera rodaje Cada tres Cada cinco Según carreras carreras sea

necesario 500 km) 1.000 km) HORQUILLA DELANTERA Comprobar y ajustar Cambie el aceite Cambie la junta de aceite JUNTA DE ACEITE Y JUNTA ANTIPOLVO DE LA HORQUILLA DELANTERA Limpiar y lubricar

GUÍA DEL PROTECTOR

Cambiar AMORTIGUADOR TRASERO Comprobar y ajustar Lubricar INSP ADJ Observaciones Aceite para suspensión “S1” Grasa de litio (desGrasa de disulfuro de pués de molibdeno conducir con lluvia) Reapretar GUÍA Y RODILLOS DE LA CADENA DE TRANSMISIÓN Comprobar BASCULANTE Comprobar, lubricar y reapretar

BARRA DE UNIÓN, BIELA

Comprobar, lubricar y reapretar CABALLETE LATERAL Lubricar

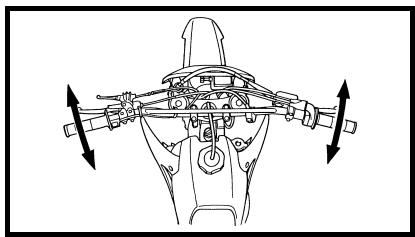

COLUMNA DE LA DIRECCIÓN

Comprobar la holgura y reapretar Limpiar y lubricar Cambie el cojinete

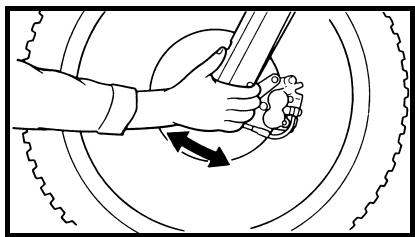

NEUMÁTICOS, RUEDAS

Comprobar la presión, el descentramiento de las ruedas, el desgaste de los neumáticos y el apriete de los radios Reapretar el tornillo del piñón Comprobar los cojinetes Cambiar los cojinetes Lubricar

ACELERADOR, CABLE DE CONTROL

Compruebe la colocación del cable y la conexión Lubricar

ARRANQUE EN CALIENTE, MANETA

DE EMBRAGUE Comprobar la holgura Grasa de disulfuro de molibdeno Grasa de disulfuro de molibdeno Grasa de litio Grasa de litio Grasa de litio Lubricante Yamaha para cables o aceite de motor SAE 10W-30 BATERÍA Comprobar si los terminales está flojos o corroídos

3 - 15

REVISIÓN PREVIA Y MANTENIMIENTO

REVISIÓN PREVIA Y MANTENIMIENTO

Antes de proceder al rodaje o a prácticas, verifique que la máquina se encuentre en buen estado de funcionamiento. Antes de utilizar esta máquina compruebe los puntos siguientes.

REVISIÓN Y MANTENIMIENTO GENERALES

Elemento Rutina Página Refrigerante Compruebe que el radiador esté lleno de refrigerante hasta el tapón. Verifique si existen fugas en el sistema de refrigeración. Combustible Compruebe que el depósito de combustible se llene con gasolina nueva. Compruebe si existen fugas en la línea de combustible. Aceite del motor Compruebe que el nivel de aceite sea correcto. Compruebe si existen fugas en los conductos de aceite del cárter y el bastidor. P.3-52 ~ 60 Cambio de marchas y embrague Compruebe que las marchas se puedan cambiar correctamente por orden y que el embrague funcione con suavidad. P.3-42 ~ 44 Puño del acelerador/ cubierta Compruebe el funcionamiento del puño del acelerador y que la holgura sea correcta. Lubrique el puño del acelerador y la cubierta si es preciso. P.3-44 ~ 46 Frenos Compruebe la holgura del freno delantero y la eficacia de los frenos delantero y trasero. P.3-78 ~ 90 Cadena de transmisión Compruebe la holgura y la alineación de la cadena de transmisión. Compruebe que la cadena de transmisión esté correctamente lubricada. P.3-92 ~ 96 Ruedas Compruebe el desgaste excesivo y la presión de los neumáticos. Compruebe si hay radios flojos y que la holgura no sea excesiva. P.3-112 ~ 114 Dirección Compruebe que el manillar se pueda girar con suavidad y no tenga un juego excesivo. P.3-114 ~ 118 Horquilla delantera y amortiguador trasero Compruebe que funcionen con suavidad y que no pierdan aceite. P.3-98 ~ 110 Cables Compruebe que los cables del embrague y del acelerador se muevan con suavidad. Compruebe que no queden pellizcados al girar el manillar o al desplazarse la horquilla delantera arriba y abajo.

Tubo de escape Compruebe que el tubo de escape esté firmemente montado y no presente grietas. P.3-30 ~ 32 Piñón de la rueda trasera Compruebe que el tornillo de sujeción del piñón de la rueda trasera no esté flojo. P.3-90 Engrase Compruebe la suavidad de funcionamiento. Lubrique si es preciso. P.3-120 Tornillos y tuercas Compruebe si hay tornillos y tuercas flojos en el chasis y el motor. P.1-63 Conectores de cables Compruebe que la magneto CA, la unidad CDI y la bobina de encendido estén bien conectadas. P.1-10 Puesta a punto ¿Está la máquina puesta a punto adecuadamente para las condiciones de la carrera y meteorológicas o teniendo en cuenta los resultados de las pruebas previas a la carrera? ¿Se han realizado la revisión y el mantenimiento completos?

3 - 20

P.3-36 ~ 42 P.1-50 P.4-2 ~ 48 ENGINE INSP ADJ EC350000 MOTOR SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES 1 Desmontaje del sillín 3 Desmontaje de las cubiertas laterales Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desmontaje del depósito de combustible 4 Desmontaje del faro Ctd. Observaciones

DESMONTAJE DEL SILLÍN, EL

DEPÓSITO DE COMBUSTIBLE Y LAS

CUBIERTAS LATERALES Preparación para el desmontaje

Gire la llave de paso del combustible a la posición “OFF”. Desconecte el tubo de combustible.

Toma de aire dinámica (izquierda y derecha)

Tornillo (depósito de combustible)

Depósito de combustible

Cubierta lateral izquierda

Abra la tapa de la carcasa del filtro de aire.

Cubierta lateral derecha

Consulte el apartado “PUNTOS DE DESMONTAJE”.

3 - 24

ENGINE MOTEUR INSP ADJ

PUNTOS DE DESMONTAJE

1. Extraer:

• Tornillo (cubierta lateral)

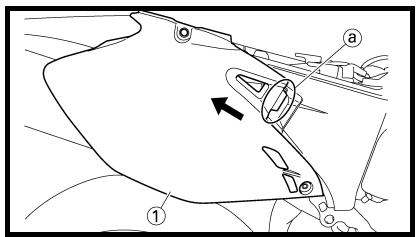

• Cubierta lateral derecha 1 NOTA: Desplace la cubierta lateral hacia atrás para extraerla, pues su pinza a está introducida en la carcasa del filtro de aire.

3 - 26

INSP ADJ ENGINE EC4S0000

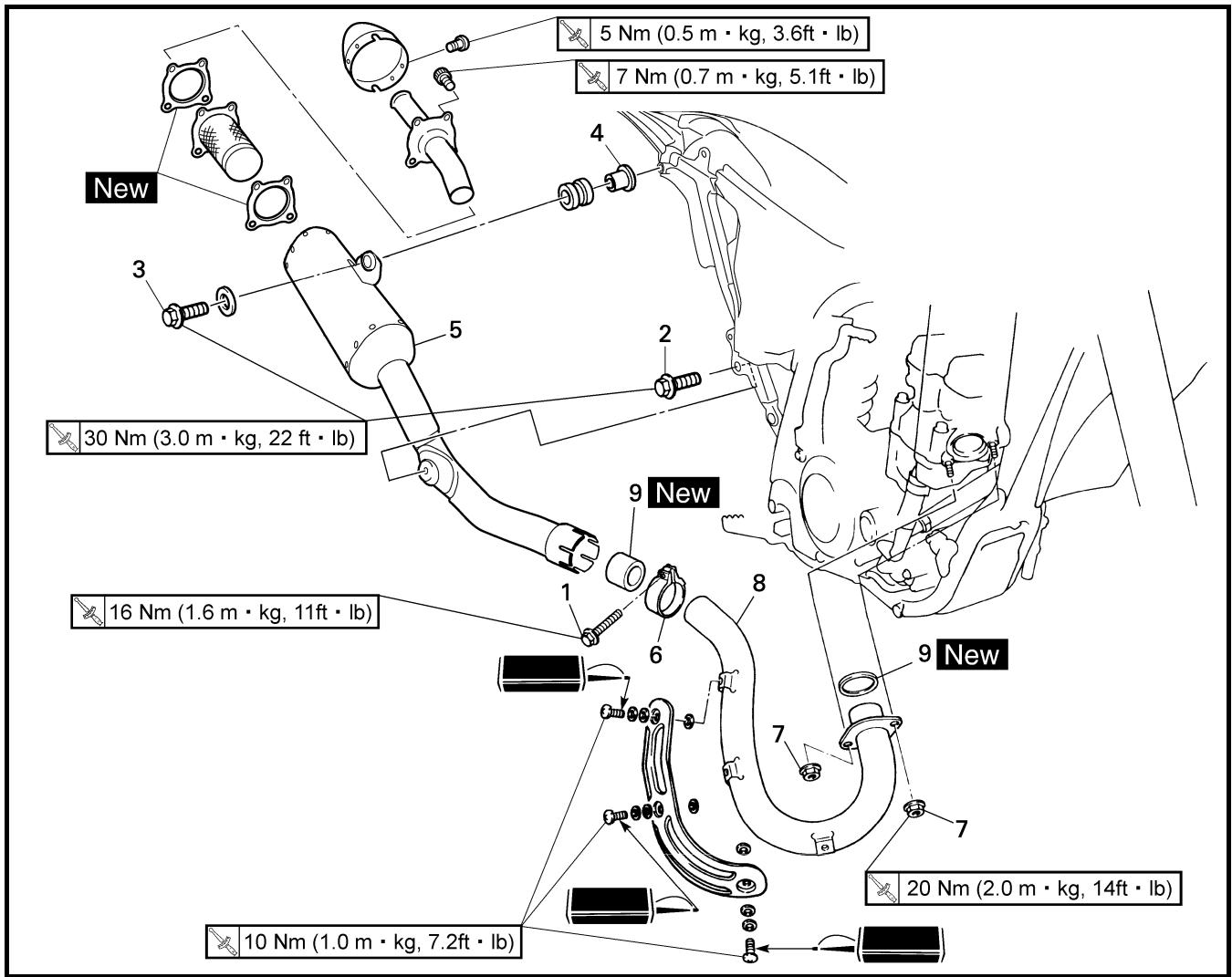

TUBO DE ESCAPE Y SILENCIADOR

1 Desmontaje del silenciador Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desmontaje del tubo de escape Ctd. Observaciones

DESMONTAJE DEL TUBO DE ESCAPE

Y EL SILENCIADOR

Preparación para el desmontaje Cubierta lateral derecha

Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES”.

Tornillo (brida del silenciador)

Tornillo [silenciador (delantero)]

Brida del silenciador

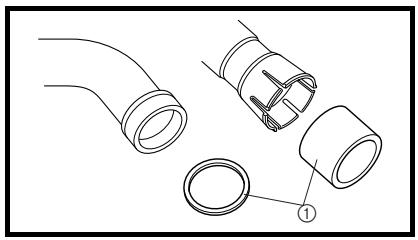

COMPROBACIÓN Silenciador y tubo de escape

1. Comprobar:

• Junta 1 Dañada → Cambiar.

MONTAJE E INSTALACIÓN

Silenciador y tubo de escape

1. Instalar:

• Tuerca (tubo de escape) 2

Junta 2 New Silenciador Arandela 4 Tornillo (silenciador) 5

3 - 32

• Brida del silenciador 1

NOTA: En primer lugar, instale provisionalmente ambas tuercas y luego apriete cualquiera de ellas a 13 Nm (1,3 m • kg, 9,4 ft • lb), apriete otra a 20 Nm (2,0 m • kg, 14 ft • lb) y luego vuelva a la primera y apriétela de nuevo 20 Nm (2,0 m • kg, 14 ft • lb).

COMPROBACIÓN DEL NIVEL DE

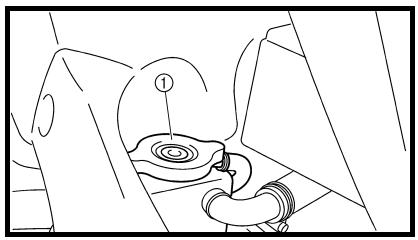

REFRIGERANTE ADVERTENCIA No quite el tapón del radiador 1, el tornillo de vaciado y los tubos cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y vapor calientes y provocar graves lesiones. Cuando el motor se haya enfriado, coloque una toalla fina sobre el tapón del radiador y gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope. Con esta operación se libera la presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo. ATENCION: El agua dura o el agua salada resultan perjudiciales para los componentes del motor. Puede utilizar agua destilada si no dispone de agua blanda.

Radiatore Kühler Sitúe la máquina sobre una superficie horizontal y manténgala en posición vertical. Extraer:

• Tapón del radiador Comprobar:
• Nivel de refrigerante a Nivel de refrigerante bajo → Añadir refrigerante. 1 Radiador

3 - 34

CAMBIO DEL REFRIGERANTE

No quite el tapón del radiador cuando el motor esté caliente. ATENCION: ACHTUNG: ATTENZIONE: Coloque un recipiente debajo del motor. Extraer:

• Cubierta lateral izquierda Retire el tubo del depósito de recuperación y vacíe el refrigerante del depósito. Extraer:

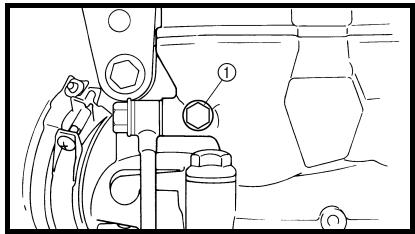

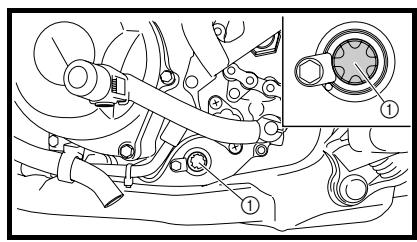

• Tornillo de vaciado del refrigerante 1 Extraer:
• Tapón del radiador Vacíe completamente el refrigerante. Limpiar:
• Sistema de refrigeración Lave a fondo el sistema de refrigeración con agua del grifo limpia. Instalar:
• Arandela de cobre New
• Tornillo de vaciado del refrigerante

Evite que se vierta refrigerante sobre las superficies pintadas. Si se vierte, lávelo con agua.

3 - 36

• Motor Hasta el nivel especificado. Refrigerante recomendado: Anticongelante de alta calidad al etileno glicol con inhibidores de corrosión para motores de aluminio Proporción de mezcla de refrigerante 1 y agua (agua blanda) 2: 50%/50% Capacidad de refrigerante: 0,99 L (0,87 Imp qt, 1,05 US qt) ATENCION:
• No mezcle más de un tipo de anticongelante al etileno glicol con inhibidores de corrosión para motores de aluminio.
• No utilice agua que contenga impurezas o aceite. Notas relativas a la manipulación de refrigerante: El refrigerante es tóxico, por lo que debe manipularse con un cuidado especial. ADVERTENCIA
• En caso de salpicadura de refrigerante a los ojos. Lávese bien los ojos con agua y acuda al médico.
• En caso de salpicadura de refrigerante en la ropa. Lávela rápidamente con agua y luego con jabón.
• En caso de ingestión de refrigerante. Provoque el vómito rápidamente y acuda al médico.

• Tapón del radiador Arranque el motor y déjelo calentar unos minutos.

10. Comprobar:

• Nivel de refrigerante Nivel de refrigerante bajo → Añadir refrigerante.

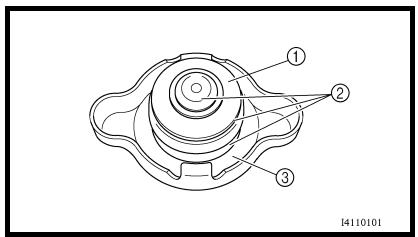

COMPROBACIÓN DEL TAPÓN

1. Comprobar:

• Junta (tapón del radiador) 1
• Válvula y asiento de la válvula Grietas/daños → Cambiar. Presencia de posos 3 → Limpiar o cambiar.

COMPROBACIÓN DE LA

PRESIÓN DE APERTURA DEL

TAPÓN DEL RADIADOR

1. Acoplar:

• Comprobador de tapón del radiador 1 y adaptador 2 NOTA: Aplique agua a la junta del tapón del radiador. 3 Tapón del radiador Comprobador del tapón del radiador: YU-24460-01/ 90890-01325 Adaptador del comprobador del tapón del radiador: YU-33984/90890-01352 Aplique la presión especificada. Presión de apertura del tapón del radiador: 110 kPa (1,1 kg/cm2, 15,6 psi)

• Presión Imposible mantener la presión especificada durante segundos → Cambiar.

REVISIÓN DEL SISTEMA DE

1. Comprobar:

• Nivel de refrigerante

2. Acoplar:

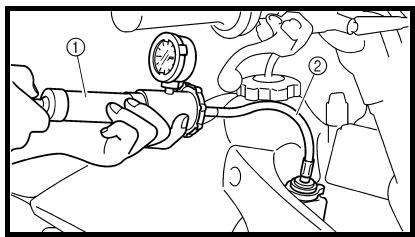

• Comprobador de tapón del radiador 1 y adaptador 2 Comprobador del tapón del radiador: YU-24460-01/ 90890-01325 Adaptador del comprobador del tapón del radiador: YU-33984/90890-01352 Aplique la presión especificada. Presión estándar: 180 kPa (1,8 kg/cm2, 25,6 psi) NOTA:
• No aplique una presión mayor que la especificada.
• El radiador debe llenarse completamente.

• Presión Imposible mantener la presión especificada durante segundos → Reparar.
• Unión del tubo del radiador 2 Fuga de refrigerante → Reparar o cambiar.
• Tubo del radiador 3 Hinchado → Cambiar.

AJUSTE DEL EMBRAGUE

1. Comprobar:

• Holgura de la maneta de embrague a Fuera del valor especificado
• Ajustar. Holgura de la maneta de embrague a: 8 ~ 13 mm (0,31 ~ 0,51 in)

3 - 42

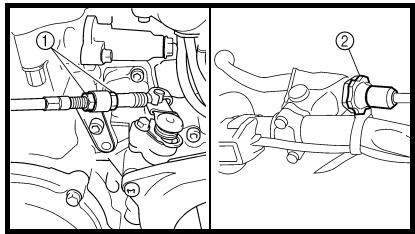

Procedimiento de ajuste de la holgura de la maneta de embrague:

• Afloje las contratuercas 1.
• Ajuste la holgura cambiando sus posiciones de apriete.
• Apriete las contratuercas.

AJUSTE DEL CABLE DEL

1. Comprobar:

• Holgura del puño del acelerador a Fuera del valor especificado
• Ajustar. Holgura del puño del acelerador a: 3 ~ 5 mm (0,12 ~ 0,20 in)

• Holgura del puño del acelerador Procedimiento de ajuste de la holgura del puño del acelerador:
• Corra la tapa del regulador.
• Afloje la contratuerca 1.
• Gire el regulador 2 hasta obtener la holgura especificada.
• Apriete la contratuerca.

• Efectúe un ajuste fino del lado de la maneta con el regulador 2.
• Después de efectuar el ajuste, compruebe que la maneta de embrague funcione correctamente. NOTA: Antes de ajustar la holgura del cable del acelerador se debe ajustar el ralentí del motor. ADVERTENCIA Después de ajustar la holgura del cable del acelerador, arranque el motor y gire el manillar a la derecha y a la izquierda para verificar que el ralentí no aumenta. ENGINE MOTEUR INSP ADJ

ENGRASE DEL ACELERADOR

1. Extraer:

• Cubierta (tapa del cable del acelerador) 1
• Cubierta (tapa del puño del acelerador) 2
• Tapa del puño del acelerador

AJUSTE DEL MANDO DE

ARRANQUE EN CALIENTE

1. Comprobar:

• Holgura del mando de arranque en caliente a Fuera del valor especificado
• Ajustar. Holgura del mando de arranque en caliente a: 3 ~ 6 mm (0,12 ~ 0,24 in)

3 - 46

• Holgura del mando de arranque en caliente Procedimiento de ajuste de la holgura del mando de arranque en caliente:
• Afloje la contratuerca 1.
• Gire el regulador 2 hasta que la holgura a se sitúe dentro de los límites especificados.
• Apriete la contratuerca.

• Cubierta (tapa del puño del acelerador)
• Cubierta (tapa del cable del acelerador) Aplicar:

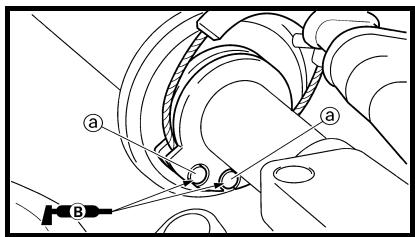

• Grasa con jabón de litio En el extremo del cable del acelerador a. Instalar:
• Tapa del puño del acelerador
• Tornillo (tapa del puño del acelerador)

NOTA: Después de efectuar el ajuste, compruebe que el mando de arranque en caliente funcione correctamente. ENGINE MOTEUR INSP ADJ

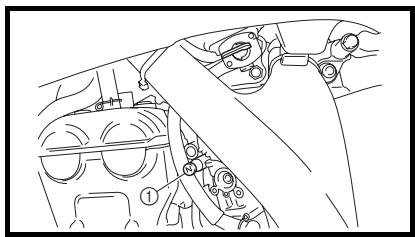

PULIZIA DEL FILTRO ARIA

NOTA: El mantenimiento adecuado del filtro de aire es un factor clave para prevenir el desgaste prematuro y el deterioro del motor. ACHTUNG: ATTENZIONE: ATENCION: No ponga nunca en marcha el motor sin el elemento del filtro de aire; de lo contrario penetrarán suciedad y polvo en el motor que provocarán un desgaste rápido y posibles averías del mismo.

Luftfiltergehäusedeckel

öffnen Abra la tapa de la carcasa del filtro de aire 1 NOTA: Afloje el tornillo 2 y extráigalo para abrir la tapa de la carcasa del filtro de aire.

• Elemento del filtro de aire 1

• Cartuccia del filtro dell’aria Pulire la cartuccia con un solvente.

• Elemento del filtro de aire Límpielo con disolvente. NOTA: Después de limpiarlo, elimine los restos de disolvente estrujando el elemento. ATENCION:
• No tuerza el elemento al estrujarlo.
• Un exceso de disolvente en el elemento puede dificultar el arranque. Comprobar:
• Elemento del filtro de aire Dañado → Cambiar. Aplicar:
• Aceite para filtros de aire de espuma o un aceite equivalente, al elemento NOTA:
• Estruje el elemento para eliminar el exceso de aceite. El elemento debe estar húmedo, pero sin gotear.
• Elimine el aceite que quede en la superficie del elemento con un paño limpio y seco. (Un exceso de aceite en el elemento puede dificultar el arranque).

• Guía del filtro 1 NOTA:
• Alinee la prolongación a de la guía del filtro con el orificio b del elemento.
• Aplique grasa de jabón de litio a la superficie de contacto c del elemento del filtro de aire.

• Luftfiltereinsatz 1 Instalar:
• Elemento del filtro de aire 1 NOTA: Alinee la prolongación a de la guía del filtro con el orificio b de la carcasa del filtro de aire.

• Halterung 1 NOTA: Enganche la sujeción 1 de forma que toque las prolongaciones de la guía del filtro a. ENGINE MOTEUR

COMPROBACIÓN DEL NIVEL DE

ACEITE DEL MOTOR

1. Arranque el motor, caliéntelo

durante algunos minutos y luego párelo y espere cinco minutos.

2. Sitúe la máquina en una superficie horizontal y manténgala en

posición vertical colocando un soporte adecuado debajo del motor.

3. Comprobar:

• Nivel de aceite El aceite debería estar al máximo nivel en la ventana de comprobación 1. La ventana de comprobación del nivel no está llena. → Añada 0,2 L (0,18 Imp qt, 0,21 US qt) de aceite. (USA y CDN) Aceite recomendado: Yamalube 4, SAE10W30 o SAE 20W40 Yamalube 4-R, SAE10W50 Servicio API tipo SG o superior/JASO MA ATENCION:
• No añada aditivos químicos. El aceite del motor lubrica también el embrague y el uso de aditivos puede provocar que el embrague patine.
• Evite que penetren materias extrañas en el cárter. ENGINE MOTEUR

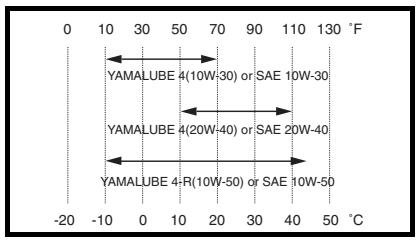

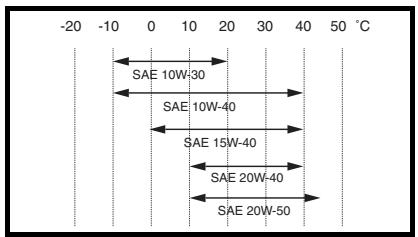

50 ˚C (excepto USA y CDN) Aceite recomendado: SAE10W30, SAE10W40, SAE15W40, SAE20W40 o SAE20W50 Servicio API tipo SG o superior/JASO MA ATENCION:

• No añada ningún aditivo químico ni utilice aceites con un grado CD a o superior.
• No utilice aceites con la etiqueta “ENERGY CONSERVING II” b o superior. El aceite del motor lubrica también el embrague y el uso de aditivos puede provocar que el embrague patine.
• Evite que penetren materias extrañas en el cárter.

• Tapón del depósito de aceite Arranque el motor y déjelo calentar unos minutos. Pare el motor y vuelva a comprobar el nivel de aceite. NOTA: Espere unos minutos hasta que el aceite se asiente antes de comprobar el nivel.

CAMBIO DE ACEITE DEL MOTOR

1. Arranque el motor, caliéntelo

durante algunos minutos y luego párelo y espere cinco minutos.

2. Sitúe la máquina en una superficie horizontal y manténgala en

posición vertical colocando un soporte adecuado debajo del motor.

3. Coloque un recipiente apropiado

debajo del motor. ENGINE MOTEUR INSP ADJ

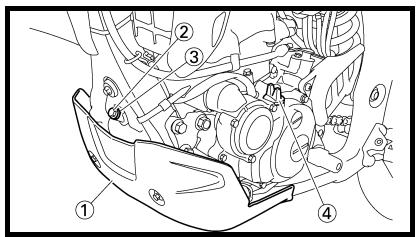

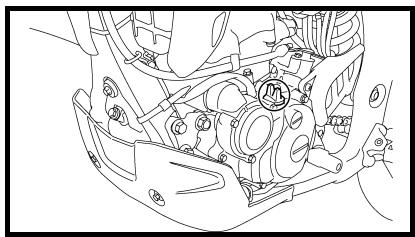

• Protección del motor 1
• Tornillo (depósito de aceite) 2

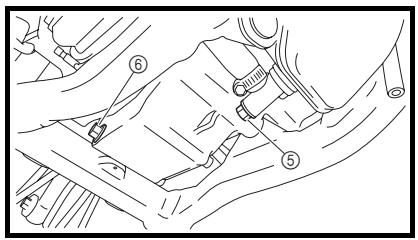

• Tornillo de vaciado del depósito de aceite 5
• Tornillo de vaciado de aceite del cárter 6

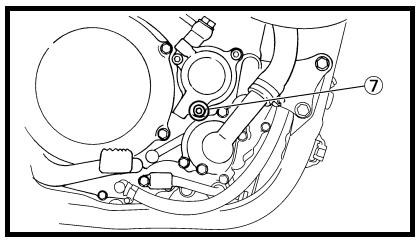

• Tornillo de vaciado del elemento del filtro de aceite 7 Vacíe de aceite el cárter y el depósito de aceite.

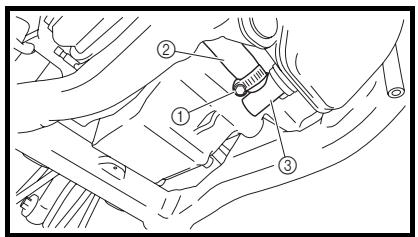

• Abrazadera del tubo de aceite

• Tornillo (tubo de aceite)
• Depurador de aceite 3 Comprobar:
• Depurador de aceite Obstruido → Aplicar aire comprimido. Si debe cambiar el filtro de aceite cuando cambie el aceite, extraiga las piezas siguientes y vuelva a instalarlas.

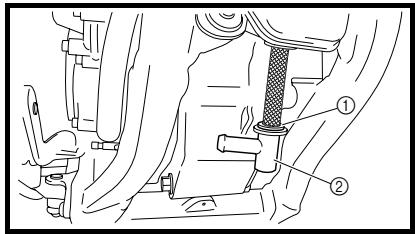

Procedimiento de cambio:

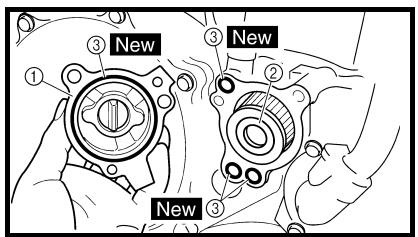

• Retire la tapa del elemento del filtro de aceite 1 y el propio elemento 2.
• Compruebe las juntas tóricas 3, si están agrietadas o dañadas, cámbielas por unas nuevas.
• Instale el elemento del filtro de aceite y su tapa.

3 - 56

10. Llenar:

• Aceite del motor Cantidad de aceite: Cambio periódico de aceite: 1,1 L (0,97 Imp qt, 1,16 US qt) Con sustitución del filtro de aceite: 1,2 L (1,06 Imp qt, 1,27 US qt) Cantidad total: 1,4 L (1,23 Imp qt, 1,48 US qt)

11. Comprobar:

12. Instalar:

• Arandela (depósito de aceite)
• Tornillo (depósito de aceite)

• Tornillo de vaciado del depósito de aceite

• Tornillo de vaciado del aceite del cárter

• Arandela de cobre New
• Tornillo de vaciado del elemento del filtro de aceite

• Abrazadera del tubo de aceite

• Öltank-Ablassschraube

13. Comprobar:

• Nivel de aceite del motor

3 - 58

Procedimiento de comprobación:

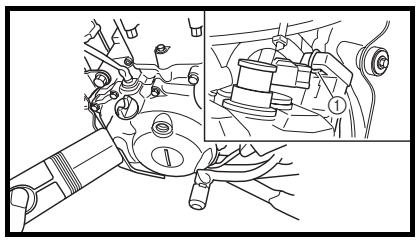

• Afloje ligeramente el tornillo de comprobación de la presión de aceite 1.
• Arranque el motor y manténgalo al ralentí hasta que empiece a salir aceite por el tornillo de comprobación. Si no sale aceite después de un minuto, pare el motor para que no se agarrote.
• Compruebe si los conductos y la bomba de aceite están dañados o pierden aceite.
• Después de resolver el problema, arranque el motor y compruebe de nuevo la presión de aceite.
• Apriete el tornillo de comprobación de la presión de aceite.

COMPROBACIÓN DE LA

PRESIÓN DE ACEITE

1. Comprobar:

Tornillo de comprobación de la presión de aceite: 10 Nm (1,0 m • kg, 7,2 ft • lb)

AJUSTE DEL RALENTÍ DEL

1. Arranque el motor y caliéntelo

2. Ajustar:

• Ralentí del motor Procedimiento de ajuste:
• Gire el tornillo de tope del acelerador 1 hasta obtener el ralentí especificado. NOTA: Utilizando un tacómetro digital para ajustar el ralentí, detecte el régimen del motor aproximando el elemento sensor c del tacómetro a la bobina de encendido 2. Para aumentar el ralentí → Gire el tornillo de tope del acelerador 1 en la dirección a. Para reducir el ralentí → Gire el tornillo de tope del acelerador 1 en la dirección b. Ralentí del motor:

1.750 ~ 1.950 r/min

3 - 60

ENGINE MOTEUR INSP ADJ

COMPROBACIÓN Y AJUSTE DE

LA HOLGURA DE VÁLVULAS

NOTA: Esta sección está dirigida a los usuarios que tienen conocimientos y habilidades básicos referentes mantenimiento motocicletas Yamaha (p.ej., distribuidores Yamaha, ingenieros de mantenimiento, etc.) Recomendamos que los usuarios con pocos conocimientos y habilidades referentes al mantenimiento no inspeccionen, ajusten, desmonten ni vuelvan a montar sólo tomando este manual como referencia. Puede provocar problemas de mantenimiento y daños mecánicos. NOTA:

• La holgura de las válvulas se debe ajustar cuando el motor esté frío al tacto.
• Para comprobar o ajustar la holgura de las válvulas el pistón se debe encontrar en el punto muerto superior (PMS) de la carrera de compresión. Extraer:
• Depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES”. Vaciar:
• Refrigerante Consulte el apartado “CAMBIO DEL REFRIGERANTE”. Extraer:
• Radiador derecho Consulte el apartado “RADIADOR” del CAPÍTULO 5.
• Carburador Consulte el apartado “CARBURADOR” del CAPÍTULO 5.
• Soporte superior del motor
• Tapa de culata Consulte el apartado “EJES DE LEVAS” del CAPÍTULO 5. Extraer:
• Tornillo de acceso a la marca de reglaje 1
• Tornillo de acceso al extremo del cigüeñal 2
• Junta tórica Comprobar:
• Holgura de las válvulas Fuera del valor especificado
• Ajustar. Holgura de las válvulas (en frío): Válvula de admisión: 0,10 ~ 0,15 mm (0,0039 ~ 0,0059 in) Válvula de escape: 0,17 ~ 0,22 mm (0,0067 ~ 0,0087 in) Procedimiento de comprobación:

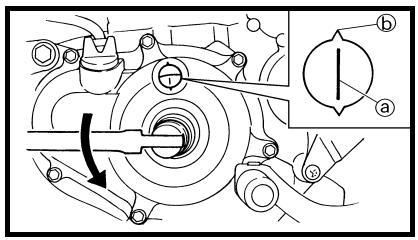

• Gire el cigüeñal en el sentido contrario al de las agujas del reloj con una llave.

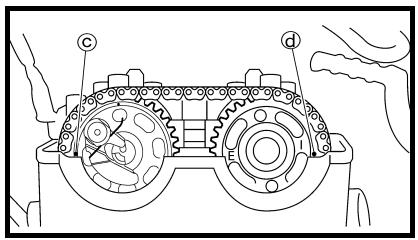

• Alinee la parca de PMS a del rotor con la marca b de la tapa del cárter cuando el pistón se encuentra en el PMS de la carrera de compresión. NOTA: Para estar seguro de que el pistón se encuentra en el punto muerto superior, la marca perforada c en el eje de levas de escape y la marca perforada d en el eje de levas de admisión deben alinearse con la superficie de la culata, como se muestra en la ilustración.

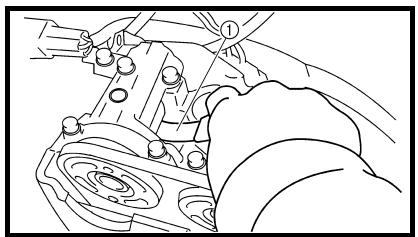

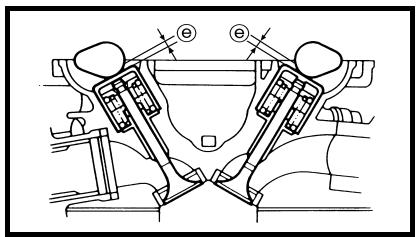

• Mida la holgura de las válvulas e con una galga 1. NOTA: Anote la medición si la holgura es incorrecta.

3 - 64

• Holgura de las válvulas Procedimiento de ajuste:
• Desmonte los ejes de levas (admisión y escape). Consulte el apartado “EJES DE LEVAS” del CAPÍTULO 5.

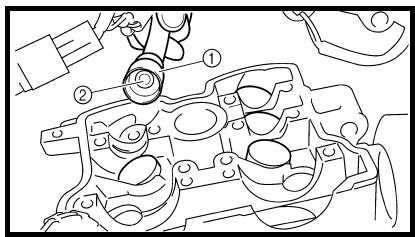

• Extraiga los levantaválvulas 1 y los taqués 2. NOTA:
• Coloque un trapo en el espacio de la cadena de distribución para impedir que los taqués caigan al cárter.

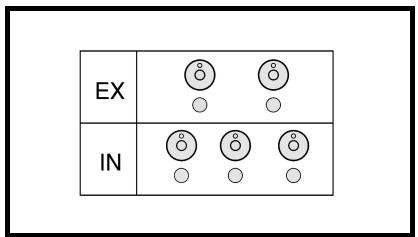

• Identifique la posición de cada levantaválvula y taqué con mucho cuidado de forma que posteriormente los pueda volver a montar en su posición original.
• Seleccione el taqué apropiado con la tabla de selección de taqués. Gama de taqués Nº120 Nº240 Disponibilida d de taqués: incrementos Los taqués 1,20 mm están disponi~ bles en incre2,40 mm mentos de 0,05 mm NOTA: El espesor a de cada taqué se indica en centésimas de milímetro en la superficie superior del propio taqué.
• Redondee al incremento más próximo la última cifra del número del taqué instalado. Última cifra del número del taqué Valor redondeado 0, 1 o 2

ENGINE MOTEUR INSP ADJ EJEMPLO: Número del taqué instalado = 148 Valor redondeado = 150 NOTA: Los taqués solo se pueden seleccionar incrementos 0,05 mm.

• Busque en la “TABLA DE SELECCIÓN DE TAQUÉS” el valor redondeado y la holgura de válvula medida. La celda en que estas dos coordenadas se cruzan indica el número de taqué nuevo que se debe utilizar. NOTA: Utilice el número del nuevo taqué únicamente a título orientativo cuando verifique el ajuste de la holgura de la válvula.

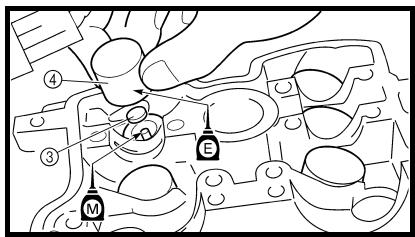

• Instale los taqués nuevos 3 y los levantaválvulas 4. NOTA:
• Aplique aceite de motor a los levantaválvulas.
• Aplique aceite de disulfuro de molibdeno al extremo del vástago de las válvulas.
• Los levantaválvulas deben girar con suavidad al impulsarlos con un dedo.
• Reinstale con cuidado los levantaválvulas y taqués en sus posiciones originales.

• Monte los ejes de levas (admisión y escape). Consulte el apartado “EJES DE LEVAS” del CAPÍTULO 5.

3 - 68

NÚMERO DEL TAQUÉ INSTALADO

HOLGURA ESTÁNDAR

HOLGURA DE VÁLVULAS (en frío): 0,10 ~ 0,15 mm Ejemplo: Instalado 175 La holgura medida es 0,22 mm Cambie el taqué 175 por el taqué 185 Número de taqué: (ejemplo) Taqué nº 175 = 1,75 mm Taqué nº 185 = 1,85 mm

NÚMERO DEL TAQUÉ INSTALADO

HOLGURA ESTÁNDAR

HOLGURA DE VÁLVULAS (en frío): 0,17 ~ 0,22 mm Ejemplo: Instalado 175 La holgura medida es 0,27 mm Cambie el taqué 175 por el taqué 185 Número de taqué: (ejemplo) Taqué nº 175 = 1,75 mm Taqué nº 185 = 1,85 mm

3 - 73

3 - 74

• Compruebe que el tubo de escape y el silenciador estén fríos antes de limpiar el parachispas.
• No arranque el motor cuando esté limpiando el sistema de escape.

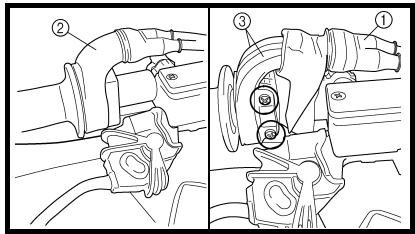

• Tornillo (tapón del silenciador) Extraer:
• Perno (parachispas) 1

• Junta (tubo de escape) 2
• Parachispas 3 Extraiga el parachispas del silenciador.
• Junta (parachispas) 4

• Parachispas Golpee ligeramente el parachispas y luego utilice un cepillo metálico para eliminar los restos de carbonilla. Instalar:
• Parachispas Introduzca el parachispas en el silenciador y alinee los orificios de los tornillos.
• Junta (tubo de escape)
• Tornillo (parachispas)

• Tapón del silenciador

NOTA: Empiece por apretar los dos tornillos a separados horizontalmente, y seguidamente apriete los demás. CHASSIS CHÂSSIS CHÂSSIS EC360000 CHASSIS EC361012

PURGA DE AIRE DEL SISTEMA

DE FRENOS WARNUNG ADVERTENCIA AVVERTENZA Debe purgar el sistema de frenos si:

• El sistema ha sido desmontado.
• Se ha soltado o extraído un tubo de freno.
• El nivel de líquido de frenos está muy bajo.
• El freno funciona mal. Si el sistema de frenos no se purga de forma adecuada se puede producir una peligrosa pérdida de rendimiento de los frenos.

• Tapa de la bomba de freno
• Flotador del depósito (freno delantero)
• Protector (freno trasero) Purgar:
• Líquido de frenos Procedimiento de purga: a. Añada líquido de frenos del tipo adecuado al depósito. b. Instale el diafragma. Evite derramar líquido de frenos o que rebose el depósito. c. Acople firmemente el tubo de plástico transparente 2 al tornillo de purga de la pinza 1. d. Coloque el otro extremo del tubo en un recipiente. e. Accione lentamente la maneta o el pedal de freno varias veces. f. Apriete la maneta de freno o pise el pedal. Mantenga la maneta o el pedal en esa posición. g. Afloje el tornillo de purga y deje que la maneta o el pedal se desplacen hasta su límite. h. Apriete el tornillo de purga cuando la maneta o el pedal hayan llegado a su límite; en ese momento suelte la maneta o el pedal.

i. Repita los pasos (e) a (h) hasta

eliminar las burbujas de aire del sistema. CHASSIS CHÂSSIS INSP ADJ Después de purgar el sistema de frenos, compruebe el funcionamiento de estos.

• Protector (freno trasero)
• Flotador del depósito (freno delantero)
• Tapa de la bomba de freno

AJUSTE DEL FRENO

1. Comprobar:

• Posición de la maneta de freno a Posición de la maneta de freno a: Posición estándar Amplitud del ajuste 95 mm (3,74 in) Extraer:
• Tapa de la maneta de freno Ajustar:
• Posición de la maneta de freno Procedimiento de ajuste de la posición de la maneta de freno:
• Afloje la contratuerca 1.
• Gire el tornillo de ajuste 2 hasta que la maneta a se sitúe en la posición especificada.
• Apriete la contratuerca.

j. Añada líquido de frenos hasta la línea de nivel del depósito. NOTA: Si la purga resulta difícil, puede ser necesario dejar que el líquido de frenos se estabilice durante unas horas. Repita la operación de purga cuando hayan desaparecido las pequeñas burbujas del sistema. ATENCION: No olvide apretar la contratuerca, ya que de lo contrario disminuirá el rendimiento del freno.

• Tapa de la maneta de freno

AJUSTE DEL FRENO TRASERO

1. Comprobar:

• Altura del pedal de freno a Fuera del valor especificado
• Ajustar. Altura del pedal de freno 10 mm (0,39 in)

• Ajuste la altura del pedal entre el máximo È y el mínimo É como se muestra. (En este ajuste, el extremo b del tornillo 3 debe sobresalir de la parte fileteada 4 pero no debe separarse menos de 2 mm (0,08 in) c del pedal de freno 5).
• Después de ajustar la altura del pedal, verifique que el freno trasero no arrastre.

COMPROBACIÓN Y CAMBIO DE

LAS PASTILLAS DEL FRENO

1. Comprobar:

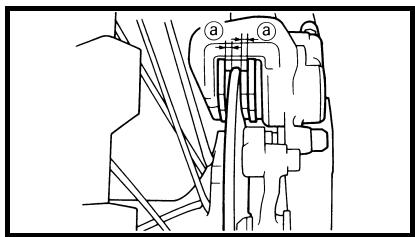

• Espesor de las pastillas de freno a Fuera del valor especificado
• Cambiar el conjunto de pastillas. Procedimiento de ajuste de la altura del pedal:
• Afloje la contratuerca 1.
• Gire la tuerca de ajuste 2 hasta que el pedal a tenga la altura especificada.
• Apriete la contratuerca. AVVERTENZA WARNUNG INSP ADJ

Espesor de las pastillas de freno: 4,4 mm (0,17 in) <Límite>: 1,0 mm (0,04 in)

• Pastillas de freno Procedimiento de cambio de las pastillas de freno:
• Extraiga el tapón del pasador de la pastilla 1.

• Apriete el tornillo de purga. NOTA:

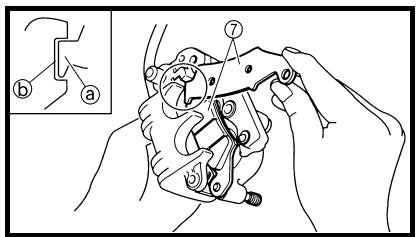

• Instale las pastillas de freno de forma que los salientes a se introduzcan en los rebajes de la pinza de freno b.
• Apriete provisionalmente el pasador de la pastilla.
• Instale la pinza del freno 8 y apriete el pasador de la pastilla

Tornillo (pinza de freno): 23 Nm (2,3 m • kg, 17 ft • lb) Pasador de la pastilla: 18 Nm (1,8 m • kg, 13 ft • lb)

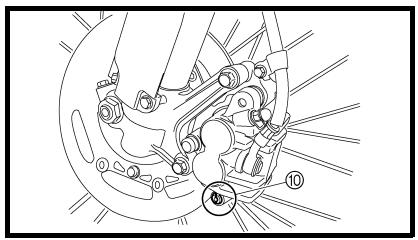

• Instale el tapón del pasador de la pastilla 0.

• Instale las pastillas de freno 7 y el pasador.

No reutilice el líquido de frenos.

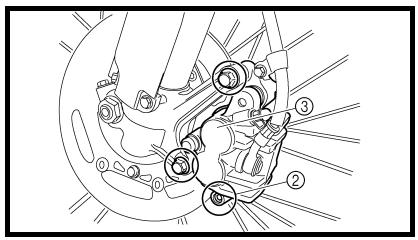

• Afloje el pasador de la pastilla

• Extraiga la pinza del freno 3 de la horquilla delantera.

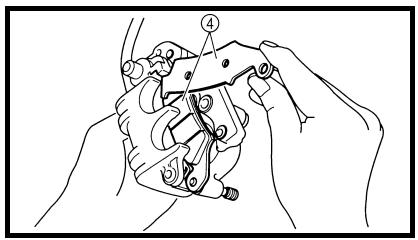

• Extraiga el pasador de las pastillas y las pastillas de freno 4.

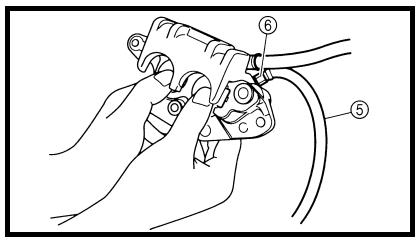

• Acople el tubo transparente 5 al tornillo de purga 6 y coloque un recipiente apropiado debajo del extremo.
• Afloje el tornillo de purga y empuje hacia dentro el pistón de la pinza de freno. Tapón del pasador de la pastilla: 3 Nm (0,3 m • kg, 2,2 ft • lb) Comprobar:
• Nivel de líquido de frenos Consulte el apartado “COMPROBACIÓN DEL NIVEL DE LÍQUIDO DE FRENOS”. Comprobar:
• Funcionamiento de la maneta de freno Tacto blando o esponjoso → Purgar el sistema de freno. Consulte el apartado “PURGA

DE AIRE DEL SISTEMA DE

COMPROBACIÓN Y CAMBIO DE

LAS PASTILLAS DEL FRENO

1. Comprobar:

• Espesor de las pastillas de freno a Fuera del valor especificado
• Cambiar el conjunto de pastillas. Espesor de las pastillas de freno: 6,4 mm (0,25 in) <Límite>: 1,0 mm (0,04 in)

• Pastillas de freno Procedimiento de cambio de las pastillas de freno:
• Extraiga el protector 1 y el tapón del pasador de la pastilla

• Afloje el pasador de la pastilla

• Extraiga la rueda trasera 4 y la pinza de freno 5. Consulte el apartado “RUEDA DELANTERA Y RUEDA TRASERA” del CAPÍTULO 6.
• Extraiga el pasador de las pastillas 6 y las pastillas de freno

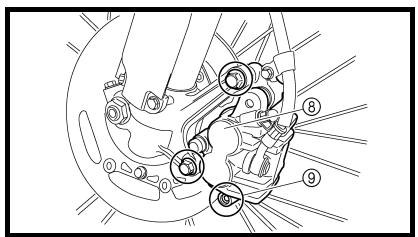

• Acople el tubo transparente 8 al tornillo de purga 9 y coloque un recipiente apropiado debajo del extremo.
• Afloje el tornillo de purga y empuje hacia dentro el pistón de la pinza de freno. ATENCION: No reutilice el líquido de frenos.
• Apriete el tornillo de purga.

• Instale la pastilla de freno 0 y el pasador A. NOTA:
• Instale las pastillas de freno de forma que los salientes a se introduzcan en los rebajes de la pinza de freno b.
• Apriete provisionalmente el pasador de la pastilla. Pasador de la pastilla: 18 Nm (1,8 m • kg, 13 ft • lb)

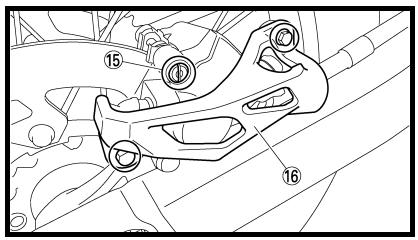

• Instale el tapón del pasador de la pastilla E y el protector F.

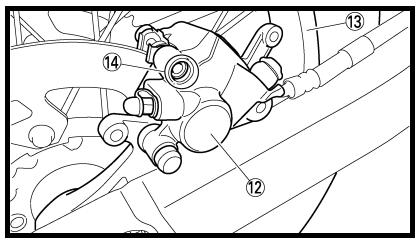

• Instale la pinza de freno B y la rueda trasera C. Consulte el apartado “RUEDA DELANTERA Y RUEDA TRASERA” del CAPÍTULO 6.
• Apriete el pasador de la pastilla

Tapón del pasador de la pastilla: 3 Nm (0,3 m • kg, 2,2 ft • lb) Tornillo (protector): 7 Nm (0,7 m • kg, 5,1 ft • lb) Comprobar:

• Nivel de líquido de frenos Consulte el apartado “COMPROBACIÓN DEL NIVEL DE LÍQUIDO DE FRENOS”. Comprobar:
• Funcionamiento del pedal de freno Tacto blando o esponjoso → Purgar el sistema de freno. Consulte el apartado “PURGA

DE AIRE DEL SISTEMA DE

FRENOS”. COMPROBACIÓN DEL AISLAMIENTO DE LAS PASTILLAS DEL FRENO TRASERO

1. Extraer:

• Pastilla de freno Consulte el apartado “COMPROBACIÓN Y CAMBIO DE

LAS PASTILLAS DEL FRENO

2. Comprobar:

• Aislamiento de la pastilla de freno trasero 1 Dañado → Cambiar.

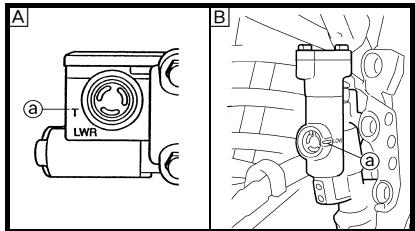

COMPROBACIÓN DEL NIVEL DE

LÍQUIDO DE FRENOS

1. Coloque la bomba de freno de

forma que su parte superior quede en posición horizontal.

2. Comprobar:

• Nivel de líquido de frenos Nivel bajo → Llenar. a Nivel inferior È Delantero É Trasero Líquido de freno recomendado: DOT n°4 ADVERTENCIA WARNUNG AVVERTENZA

• Para prevenir la pérdida de rendimiento de los frenos, utilice únicamente líquido de la calidad indicada.
• Reponga el nivel con un líquido de frenos del mismo tipo y marca; la mezcla de líquidos diferentes puede provocar una pérdida de rendimiento de los frenos.
• Evite que penetre agua u otros contaminantes en la bomba de freno cuando añada líquido.
• Si se derrama líquido límpielo inmediatamente para evitar la erosión de las superficies pintadas o las piezas de plástico.

COMPROBACIÓN DE LOS

1. Comprobar:

• Dientes de los piñones a Desgaste excesivo → Cambiar. NOTA: Cambie el conjunto del piñón motor, el piñón de la rueda trasera y el cadena de transmisión.

COMPROBACIÓN DE LA CADENA

DE TRANSMISIÓN

1. Medir:

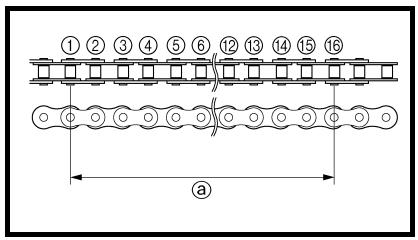

• Longitud de la cadena de transmisión (15 eslabones) a Fuera del valor especificado
• Cambiar. Longitud de la cadena de transmisión (15 eslabones): <Límite>: 239,3 mm (9,42 in) NOTA:
• Mientras mide la longitud de la cadena de transmisión, empújela hacia abajo para que quede más tensa.
• Mida la longitud que hay entre el rodillo de la cadena de transmisión 1 y F como se indica.
• Realice esta medición en dos o tres sitios diferentes.

• Cadena de transmisión 1 NOTA: Extraiga la cadena con un cortador de cadenas de transmisión 2.

• Cadena de transmisión Elimine con un cepillo toda la suciedad que pueda. A continuación limpie la cadena de transmisión con el limpiador de cadenas. ATENCION: La cadena de transmisión de esta máquina tiene pequeñas juntas tóricas de goma 1 entre las placas laterales. La limpieza con vapor, los lavados a alta presión, algunos disolventes y el queroseno pueden dañar estas juntas tóricas.

• Junta tórica 1 (cadena de transmisión) Dañada → Cambiar la cadena de transmisión.
• Placa lateral 3 Daños/desgaste → Cambiar la cadena de transmisión.

• Rigidez de la cadena de transmisión a Limpie y lubrique la cadena de transmisión sujetándola como se muestra. Rígida → Cambiar la cadena de transmisión.

3 - 92

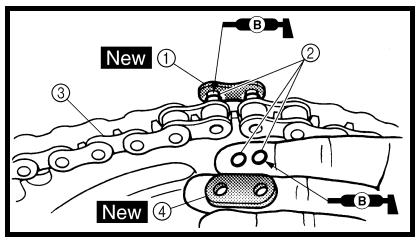

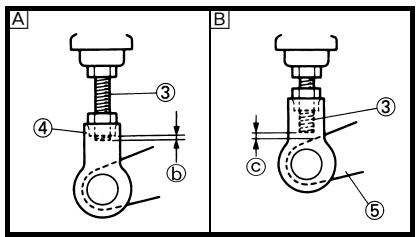

• Unión de la cadena 1 New

• Cadena de transmisión 3 NOTA: Cuando instale la cadena de transmisión, aplique grasa de jabón de litio a la unión y a las juntas tóricas.

• Kettenschlosslasche 4 New NOTA:

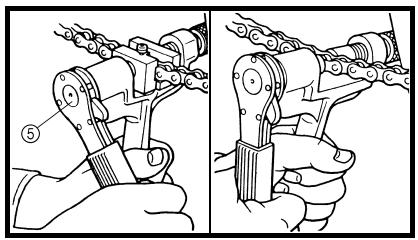

• Presione la placa de eslabón sobre la unión de la cadena con un remachador de cadenas de transmisión 5.
• Remache el extremo de la unión de la cadena con un remachador de cadenas de transmisión.
• Después de remachar la unión de la cadena, verifique que esta se mueva con suavidad.

• Placa de eslabón 4 Lubricar:
• Cadena de transmisión Lubricante de la cadena de transmisión: Aceite de motor SAE 10W-30 o un lubricante de cadenas adecuado

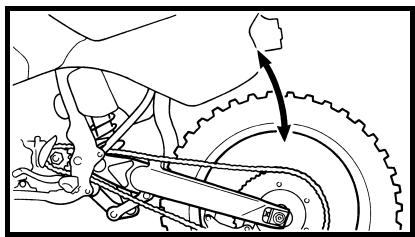

AJUSTE DE LA HOLGURA DE LA

CADENA DE TRANSMISIÓN

1. Eleve la rueda trasera colocando

un soporte adecuado debajo del motor.

2. Comprobar:

• Holgura de la cadena de transmisión a Por encima del tornillo de sujeción del protector de la junta. Fuera del valor especificado
• Ajustar. Holgura de la cadena de transmisión: 48 ~ 58 mm (1,9 ~ 2,3 in) NOTA: Antes de proceder a la comprobación o el ajuste, gire la rueda trasera varias vueltas y compruebe varias veces la holgura para buscar el punto más tenso. Compruebe o ajuste la holgura de la cadena de transmisión con la rueda trasera en esta posición de “cadena tensa”. Ajustar:
• Holgura de la cadena de transmisión Procedimiento de ajuste de la holgura de la cadena de transmisión:

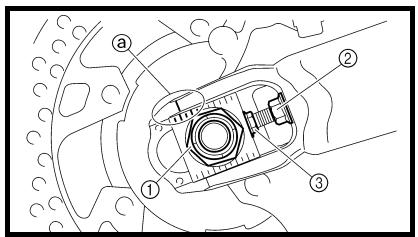

• Afloje la tuerca del eje 1 y las contratuercas 2.
• Ajuste la holgura de la cadena de transmisión girando los reguladores 3. Para tensar → Gire el regulador 3 en el sentido contrario al de las agujas del reloj. Para destensar → Gire el regulador 3 en el sentido de las agujas del reloj y empuje la rueda hacia delante.

• Gire ambos reguladores exactamente lo mismo a fin de mantener la alineación correcta del eje. (Hay marcas a a cada lado de la alineación del tensor de la cadena de transmisión). NOTA: Gire el regulador de forma que la cadena de transmisión quede alineada con el piñón según se mira desde atrás. Una holgura demasiado escasa de la cadena de transmisión provocará la sobrecarga del motor y de otras piezas vitales; mantenga la holgura dentro de los límites especificados.
• Apriete la tuerca del eje mientras presiona hacia abajo la cadena de transmisión.

• Apriete las contratuercas.

3 - 96

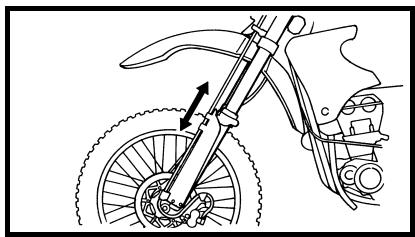

REVISIÓN DE LA HORQUILLA

1. Comprobar:

• Suavidad de movimiento de la horquilla delantera Accione el freno delantero y empuje la horquilla delantera. Movimiento irregular/fuga de aceite → Reparar o cambiar.

LIMPIEZA DE LA JUNTA DE

ACEITE Y LA JUNTA ANTIPOLVO

DE LA HORQUILLA DELANTERA

1. Extraer:

• Junta antipolvo 1 NOTA: Utilice un destornillador fino y evite dañar el tubo interior de la horquilla y la junta antipolvo.

• Junta de aceite b NOTA:
• Limpie la junta antipolvo y la junta de aceite después de cada carrera.
• Aplique grasa de jabón de litio al tubo interior.

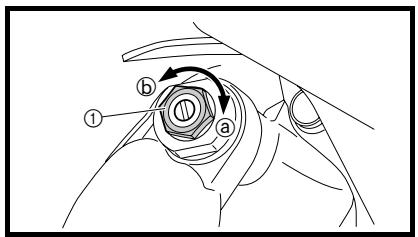

REDUCCIÓN DE LA PRESIÓN

INTERNA DE LA HORQUILLA

DELANTERA NOTA: Si el movimiento inicial de la horquilla delantera se nota rígido durante una carrera, reduzca la presión interna.

Eleve la rueda delantera colocando un soporte adecuado debajo del motor. Extraiga el tornillo de purga de aire 1 y descargue la presión interna de la horquilla delantera. Instalar:

• Tornillo de purga de aire 1 Nm (0,1 m · kg, 0,7 ft · lb)

AJUSTE DE LA AMORTIGUACIÓN

EN EXTENSIÓN DE LA

1. Ajustar:

• Amortiguación en extensión Girando el regulador 1. Más rígida a → Se incrementa la amortiguación en extensión. (Girar el regulador 1 hacia dentro.) Más blanda b → Se reduce la amortiguación en extensión. (Girar el regulador 1 hacia fuera.) Amplitud del ajuste: Posición completamente girado hacia dentro 20 chasquidos hacia fuera (desde la posición máxima)

• POSICIÓN ESTÁNDAR: Esta es la posición que se obtiene retrocediendo el número específico de chasquidos desde la posición completamente girada hacia dentro. Posición estándar: 9 chasquidos hacia fuera ATENCION: No fuerce el regulador más allá de la amplitud de ajuste mínima o máxima. El regulador podría resultar dañado. ADVERTENCIA Ajuste siempre las dos barras de la horquilla a la misma posición. Un ajuste desequilibrado puede reducir la maniobrabilidad y la estabilidad.

AJUSTE DE LA AMORTIGUACIÓN

EN COMPRESIÓN DE LA

1. Extraer:

2. Ajustar:

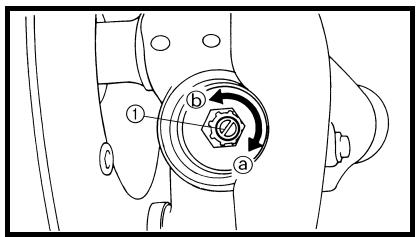

• Amortiguación en compresión Girando el regulador 1. Más rígida a → Se incrementa la amortiguación en compresión. (Girar el regulador 1 hacia dentro.) Más blanda b → Se reduce la amortiguación en compresión. Girar el regulador 1 hacia fuera.) Amplitud del ajuste: Máxima Mínima Posición completamente girado hacia dentro 20 chasquidos hacia fuera (desde la posición máxima)

• POSICIÓN ESTÁNDAR: Esta es la posición que se obtiene retrocediendo el número específico de chasquidos desde la posición completamente girada hacia dentro. Posición estándar: 10 chasquidos hacia fuera
• 11 chasquidos hacia fuera
• Excepto para USA y Canadá ATENCION: No fuerce el regulador más allá de la amplitud de ajuste mínima o máxima. El regulador podría resultar dañado. ADVERTENCIA Ajuste siempre las dos barras de la horquilla a la misma posición. Un ajuste desequilibrado puede reducir la maniobrabilidad y la estabilidad.

COMPROBACIÓN DEL

AMORTIGUADOR TRASERO

1. Comprobar:

• Suavidad de movimiento del basculante Ruido anómalo/movimiento irregular → Engrase los puntos de pivote o repárelos. Dañado/fugas → Cambiar.

AJUSTE DE LA PRECARGA DEL

MUELLE DEL AMORTIGUADOR

1. Eleve la rueda trasera colocando

un soporte adecuado debajo del motor.

2. Extraer:

3. Aflojar:

4. Ajustar:

• Precarga del muelle Girando el regulador 2. Más rígido → Se incrementa la precarga del muelle. (Girar el regulador 2 hacia dentro.) Más blando → Se reduce la precarga del muelle. (Girar el regulador 2 hacia fuera.) Amplitud del ajuste NOTA:
• Antes de proceder al ajuste elimine toda la suciedad y el barro en torno a la contratuerca y el regulador.
• La longitud del muelle (montada) varía 1,5 mm (0,06 in) por cada vuelta del regulador. No gire nunca el regulador más allá del límite máximo o mínimo.

Longitud del muelle (montada) a:

AJUSTE DE LA AMORTIGUACIÓN

EN EXTENSIÓN DEL

AMORTIGUADOR TRASERO

1. Ajustar:

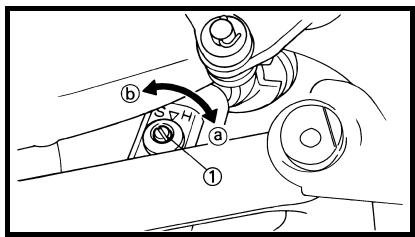

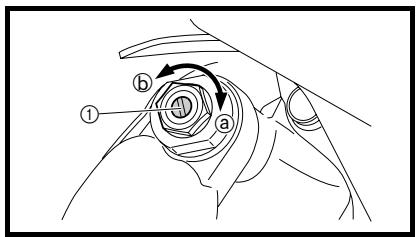

• Amortiguación en extensión Girando el regulador 1. Más rígida a → Se incrementa la amortiguación en extensión. (Girar el regulador 1 hacia dentro.) Más blanda b → Se reduce la amortiguación en extensión. (Girar el regulador 1 hacia fuera). Amplitud del ajuste: Máxima Mínima Posición completamente girado hacia dentro 20 chasquidos hacia fuera (desde la posición máxima)

• POSICIÓN ESTÁNDAR: Esta es la posición que se obtiene retrocediendo el número específico de chasquidos desde la posición completamente girada hacia dentro. (La marca perforada a del regulador se alinea con la marca perforada b del soporte). Posición estándar: Unos 11 chasquidos hacia fuera No fuerce el regulador más allá de la amplitud de ajuste mínima o máxima. El regulador podría resultar dañado.

AJUSTE DE LA AMORTIGUACIÓN

EN COMPRESIÓN BAJA DEL

AMORTIGUADOR TRASERO

1. Ajustar:

• Amortiguación en compresión baja Girando el regulador 1. Más rígida a → Se incrementa la amortiguación en compresión baja. (Girar el regulador 1 hacia dentro.) Más blanda b → Se reduce la amortiguación en compresión baja. (Girar el regulador 1 hacia fuera.) Amplitud del ajuste: Posición completamente girado hacia dentro 20 chasquidos hacia fuera (desde la posición máxima)

• POSICIÓN ESTÁNDAR: Esta es la posición que se obtiene retrocediendo el número específico de chasquidos desde la posición completamente girada hacia dentro. (La marca perforada a del regulador se alinea con la marca perforada b del regulador de amortiguación en compresión alta). Posición estándar: Unos 12 chasquidos hacia fuera
• Unos 13 chasquidos hacia fuera
• AUS, NZ y ZA ATENCION: No fuerce el regulador más allá de la amplitud de ajuste mínima o máxima. El regulador podría resultar dañado.

AJUSTE DE LA AMORTIGUACIÓN

EN COMPRESIÓN ALTA DEL

AMORTIGUADOR TRASERO

1. Ajustar:

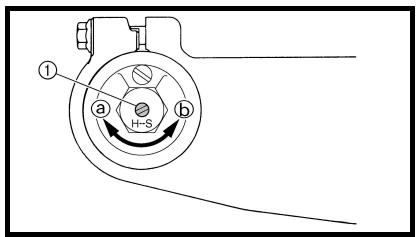

• Amortiguación en compresión alta Girando el regulador 1. Más rígida a → Se incrementa la amortiguación en compresión alta. (Girar el regulador 1 hacia dentro.) Más blanda b → Se reduce la amortiguación en compresión alta. (Girar el regulador 1 hacia fuera.) Amplitud del ajuste: Posición 2 vueltas hacia completamente fuera (desde la girado hacia posición dentro máxima)

• POSICIÓN ESTÁNDAR: Esta es la posición que se obtiene retrocediendo el número específico de vueltas desde la posición completamente girada hacia dentro. (La marca perforada a del regulador se alinea con la marca perforada b del cuerpo del regulador). Posición estándar: Aproximadamente 1-1/8 de vuelta hacia fuera
• Aproximadamente 1-1/4 de vuelta hacia fuera
• EUROPE ATENCION: No fuerce el regulador más allá de la amplitud de ajuste mínima o máxima. El regulador podría resultar dañado. Presión estándar: 100 kPa (1,0 kgf/cm2, 15 psi)

COMPROBACIÓN Y APRIETE DE

1. Comprobar:

• Radios 1 Dobladura/daños → Cambiar. Radio flojo → Apretar.

2. Apretar:

• Compruebe la presión con los neumáticos fríos.
• Si los topes del talón están flojos, cuando la presión está baja el neumático se puede salir de su posición en la llanta.
• Si la válvula del neumático está inclinada significa que el neumático se ha desplazado de su posición en la llanta.
• Si observa que la válvula está inclinada, debe considerar que el neumático se está saliendo de su posición. Corrija la posición del neumático.

COMPROBACIÓN DE LA

PRESIÓN DE LOS NEUMÁTICOS

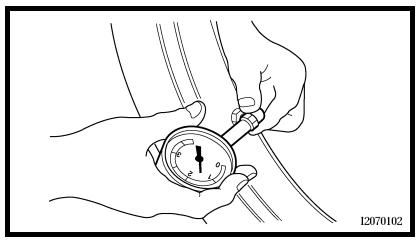

1. Medir:

• Presión de los neumáticos Fuera del valor especificado
• Ajustar. NOTA: No olvide volver a apretar los radios antes y después del rodaje. Después de una práctica, compruebe si se han aflojado los radios.

REVISIÓN DE LAS RUEDAS

1. Comprobar:

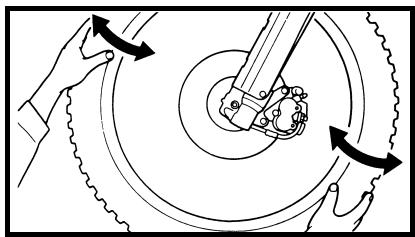

• Descentramiento de las ruedas Levante la rueda y gírela. Descentramiento anómalo → Cambiar. Comprobar:
• Holgura de los cojinetes Hay holgura → Cambiar.

REVISIÓN Y AJUSTE DE LA

COLUMNA DE LA DIRECCIÓN

1. Eleve la rueda delantera colocando un soporte adecuado

2. Comprobar:

• Vástago de la dirección Agarre la parte inferior de la horquilla y balancee suavemente el conjunto adelante y atrás. Holgura → Ajustar la columna de la dirección.

3. Comprobar:

• Suavidad de movimiento de la dirección Gire el manillar al máximo de lado a lado. Movimiento irregular → Ajustar la tuerca anular de la dirección.

4. Ajustar:

• Tuerca anular de la dirección Procedimiento de ajuste de la tuerca anular de la dirección:
• Desmonte el manillar y el soporte superior.
• Afloje la tuerca anular de la dirección 1 con la llave para tuercas de la dirección 2. Llave para tuercas de dirección: YU-33975/90890-01403

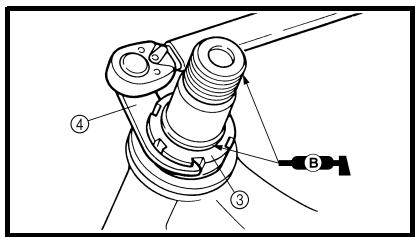

• Apriete la tuerca anular de la dirección 3 con la llave para tuercas de la dirección 4. NOTA:
• Aplique grasa de jabón de litio a la rosca del vástago de la dirección.
• Acople la llave dinamométrica a la llave para tuercas de dirección de modo que formen un ángulo recto. Llave para tuercas de dirección: YU-33975/90890-01403

3 - 114

INSP ADJ Tuerca anular de la dirección (apriete inicial): 38 Nm (3,8 m • kg, 27 ft • lb)

• Afloje una vuelta la tuerca anular de la dirección.
• Vuelva a apretar la tuerca anular de la dirección con la llave para tuercas de la dirección. AVVERTENZA ADVERTENCIA Evite apretarla en exceso. Tuerca anular de la dirección (apriete final): 7 Nm (0,7 m • kg, 5,1 ft • lb)

• Compruebe el vástago de la dirección girándolo completamente de lado a lado. Si se atasca, desmonte el conjunto del vástago de la dirección y revise los cojinetes.
• Instale la arandela 5, casquillo 6, el soporte superior 7, la arandela 8, la tuerca del vástago de la dirección 9, el manillar 0, el soporte superior del manillar A y el faro B. NOTA:
• Instale el casquillo 6 con el diámetro interno de mayor tamaño cara abajo.
• El soporte superior del manillar se debe instalar con la marca perforada a hacia delante.
• Instale el manillar de forma que las marcas b queden bien colocadas a ambos lados.
• Instale el manillar de forma que la proyección c de su sujeción superior quede colocada en la marca del manillar, como se muestra.
• Introduzca el extremo del tubo respiradero del depósito de combustible C por el orificio del vástago de la dirección. ATENCION: Apriete primero los tornillos de la parte delantera del soporte superior del manillar y luego los de la parte trasera. CHASSIS CHÂSSIS

3 - 117

Tuerca del vástago de la dirección: 145 Nm (14,5 m • kg, 105 ft • lb) Soporte superior del manillar: 28 Nm (2,8 m • kg, 20 ft • lb) Remache extraíble (soporte superior): 21 Nm (2,1 m • kg, 15 ft • lb) Faro (izquierda y derecha): 7 Nm (0,7 m • kg, 5,1 ft • lb) Faro (inferior): 7 Nm (0,7 m • kg, 5,1 ft • lb) ENGRASE A fin de asegurar un funcionamiento suave de todos los componentes, engrase la máquina durante la puesta a punto, después del rodaje y después de cada utilización.

Todos los cables de control Pivote de la maneta de embrague Pivote del pedal de cambio Pivote de la estribera Contacto entre acelerador y manillar Cadena de transmisión Parte enrollada del cable de la guía del tubo Extremo del cable del acelerador Extremo del cable de embrague Extremo del cable de arranque en caliente È Utilice lubricante de cables Yamaha o un producto equivalente. É Utilice aceite de motor SAE 10W-30 o un lubricante de cadenas adecuado. Ê Lubrique las partes siguientes con una grasa de jabón de litio de buena calidad y ligera. ATENCION: Elimine todo exceso de grasa y evite que llegue grasa a los discos de freno. INSP ADJ

COMPROBACIÓN DE LA BUJÍA

1. Extraer:

2. Comprobar:

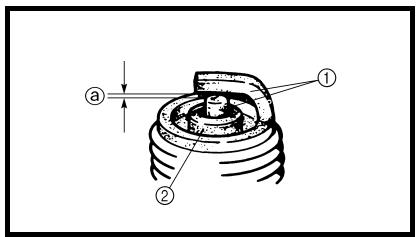

• Electrodo 1 Desgaste/daños → Cambiar.
• Color del aislamiento 2 En condiciones normales presenta un color canela entre medio y claro. Color claramente distinto → Comprobar el estado del motor. Medir:
• Distancia entre electrodos a Utilice una galga de alambres o una galga de espesores. Fuera del valor especificado

Limpie la bujía con un limpiador de bujías si es preciso.

Distancia entre electrodos de la bujía: 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)

NOTA: Cuando el motor funciona durante muchas horas a regímenes bajos, el aislamiento de la bujía se oscurece aunque el motor y el carburador funcionen correctamente. NOTA:

• Antes de instalar la bujía limpie la superficie de la junta y la de la propia bujía.
• Apriete a mano a la bujía antes de aplicarle el par especificado b.

COMPROBACIÓN DEL REGLAJE

1. Extraer:

• Tornillo de acceso a la marca de reglaje 1

3 - 122

• Lámpara estroboscópica
• Tacómetro inductivo Al cable de la bobina de encendido (cable naranja 1). Lámpara estroboscópica: YM-33277-A/ 90890-03141 Stroboscopio: YM-33277-A/ 90890-03141

• Ralentí del motor Consulte apartado

“AJUSTE DEL RALENTÍ DEL

• Reglaje del encendido Compruebe visualmente que la marca estacionaria a se encuentre dentro del intervalo de encendido b del rotor. Intervalo de encendido incorrecto → Comprobar el rotor y el conjunto captador. Instalar:
• Tornillo de acceso a la marca de reglaje

COMPROBACIÓN Y CARGA DE

LA BATERÍA

ADVERTENCIA Las baterías generan gas hidrógeno explosivo y contienen un electrólito de ácido sulfúrico altamente tóxico y cáustico. Por tanto, observe siempre las medidas preventivas siguientes:

• Utilice gafas protectoras cuando manipule o trabaje cerca de baterías.
• Cargue las baterías en un lugar bien ventilado.
• Mantenga las baterías alejadas de fuego, chispas o llamas (equipos de soldadura, cigarrillos encendidos).
• NO FUME cuando cargue o manipule baterías.
• MANTENGA LAS BATERÍAS Y

EL ELECTRÓLITO FUERA DEL

ALCANCE DE LOS NIÑOS.

• Evite todo contacto con el electrólito, ya que puede provocar quemaduras graves o lesiones oculares permanentes.

PRIMEROS AUXILIOS EN CASO

DE CONTACTO: EXTERNO

• Piel — Lavar con agua.
• Ojos — Lavar con agua durante 15 minutos y obtener inmediatamente asistencia médica. INTERNO
• Beba grandes cantidades de agua o leche, seguidas de leche de magnesia, huevos batidos o aceite vegetal. Acuda inmediatamente a un médico. ATENCION: El tiempo, el amperaje y el voltaje de carga de una batería sin mantenimiento son diferentes de los de las baterías convencionales. La batería sin mantenimiento debe cargarse según se explica en las ilustraciones del método de carga. Si se sobrecarga la batería, el nivel de electrólito caerá considerablemente. Por tanto, tenga un cuidado especial cuando cargue la batería. NOTA: Puesto que las baterías sin mantenimiento están selladas, no se puede comprobar su estado de carga midiendo la densidad del electrólito. Por tanto, se debe comprobar la carga de la batería midiendo el voltaje en los terminales de la misma. Extraer:
• Cables de la batería (de los terminales de la batería) ATENCION: Desconecte primero el cable negativo 1 y seguidamente el positivo

• Correa de la batería
• Carga de la batería Procedimiento de medición:
• Conecte un comprobador de bolsillo 1 a los terminales de la batería. Sonda positiva del comprobador → terminal positivo de la batería Sonda negativa del comprobador → terminal negativo de la batería NOTA:
• El estado de carga de una batería sin mantenimiento puede comprobarse midiendo su voltaje en circuito abierto (es decir, cuando está desconectado el terminal positivo de la batería).
• No es necesario cargar cuando el voltaje en circuito abierto es igual o superior a 12,8 V.
• Compruebe la carga de la batería como se muestra en los cuadros y en el ejemplo siguiente. Ejemplo Voltaje en circuito abierto = 12,0 V Tiempo de carga = 6,5 horas Carga de la batería = 20 ~ 30% È Relación entre voltaje en circuito abierto y tiempo de carga a 20 °C (68 °F) (Estos valores varían en función de la temperatura, el estado de las placas de la batería y el nivel de electrólito). É Voltaje en circuito abierto Ê Tiempo de carga (horas) Ë Tiempo (minutos) Ì Estado de carga de la batería Í Temperatura ambiente 20 °C (68 °F) a Carga b Compruebe el voltaje en circuito abierto Carga:
• Batería (consulte la correspondiente ilustración del método de carga) ADVERTENCIA No efectúe una carga rápida de la batería. ATENCION:
• No mueva nunca las tapas de sellado de la batería sin mantenimiento.
• No utilice un cargador de baterías de alta velocidad. Este tipo de cargador introduce rápidamente una corriente de gran amperaje en la batería y puede causar su recalentamiento y daños en las placas.
• Si no es posible regular la corriente de carga de un cargador, tenga cuidado de no sobrecargar la batería.
• Cuando vaya a cargar una batería desmóntela de la máquina. (Si debe cargar la batería montada en la máquina, desconecte el cable negativo de la batería del terminal de esta).
• Para reducir el riesgo de chispas, no enchufe el cargador hasta que los cables del cargador estén conectados a la batería.
• Antes de quitar de los terminales de la batería las pinzas de los cables del cargador, asegúrese de desconectar el cargador.
• Compruebe que las pinzas de los cables del cargador hagan buen contacto con el terminal de la batería y que no se cortocircuiten. Una pinza de cable de cargador corroída puede generar calor en la zona de contacto y un muelle de pinza flojo puede provocar chispas.
• Si la batería se calienta al tacto en algún momento durante el proceso de carga, desconecte el cargador y deje que la batería se enfríe antes de conectarlo de nuevo. ¡Una batería caliente puede explotar!
• Como se muestra en la ilustración siguiente, el voltaje en circuito abierto de una batería sin mantenimiento se estabiliza unos 30 minutos después de que se haya completado la carga. Por tanto, cuando la carga haya finalizado espere 30 minutos antes de medir el voltaje en circuito abierto. INSP ADJ

SISTEMA ELÉCTRICO

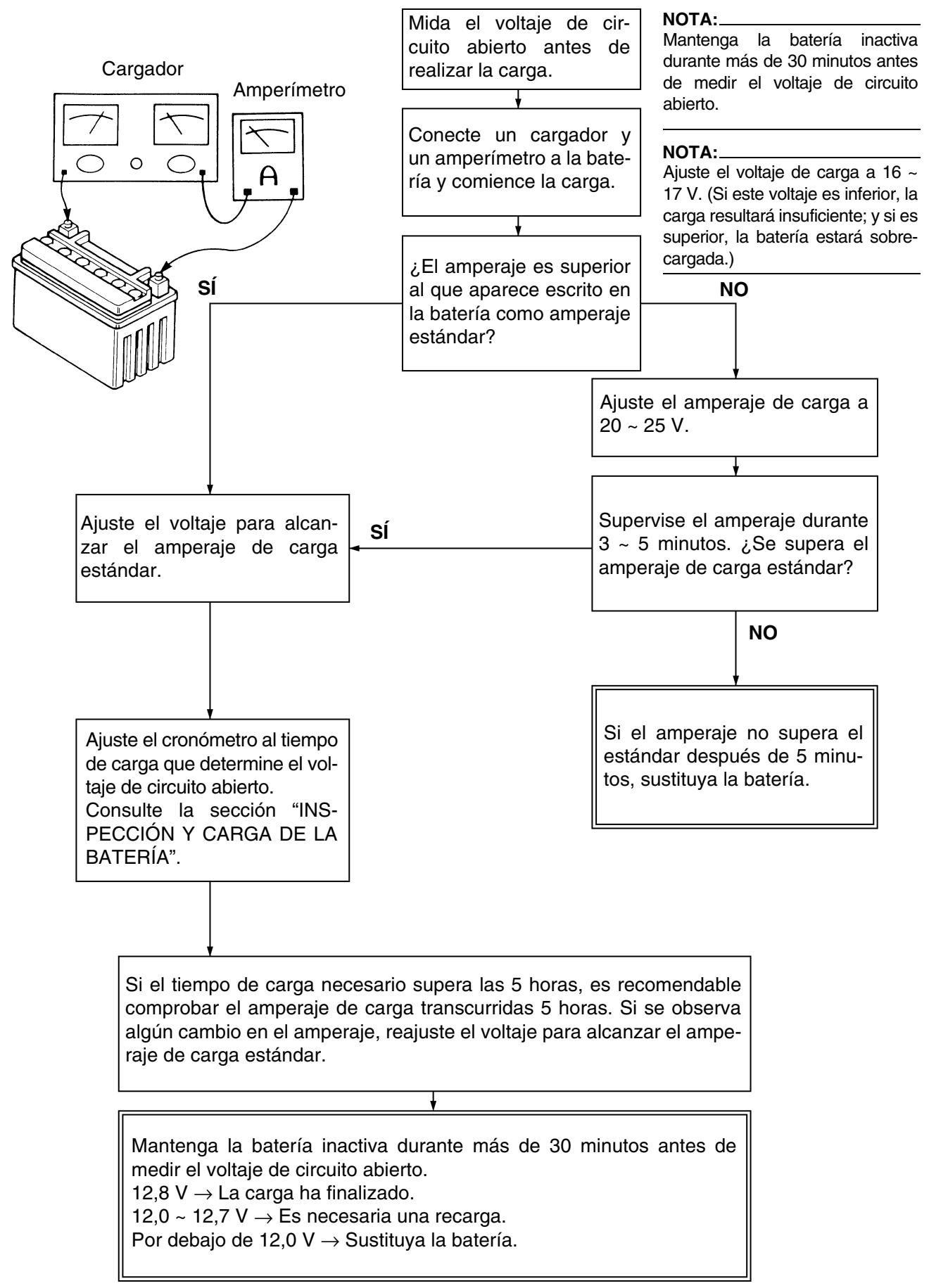

Método de carga con un cargador de voltaje variable Mida el voltaje de circuito abierto antes de realizar la carga. Cargador Amperímetro Conecte un cargador y un amperímetro a la batería y comience la carga. ¿El amperaje es superior al que aparece escrito en la batería como amperaje estándar?

NOTA: Mantenga la batería inactiva durante más de 30 minutos antes de medir el voltaje de circuito abierto. NOTA: Ajuste el voltaje de carga a 16 ~ 17 V. (Si este voltaje es inferior, la carga resultará insuficiente; y si es superior, la batería estará sobrecargada.)

Ajuste el amperaje de carga a 20 ~ 25 V. Ajuste el voltaje para alcanzar el amperaje de carga estándar. Supervise el amperaje durante 3 ~ 5 minutos. ¿Se supera el amperaje de carga estándar?

Si el amperaje no supera el estándar después de 5 minutos, sustituya la batería. Ajuste el cronómetro al tiempo de carga que determine el voltaje de circuito abierto. Consulte la sección “INSPECCIÓN Y CARGA DE LA BATERÍA”. Si el tiempo de carga necesario supera las 5 horas, es recomendable comprobar el amperaje de carga transcurridas 5 horas. Si se observa algún cambio en el amperaje, reajuste el voltaje para alcanzar el amperaje de carga estándar. Mantenga la batería inactiva durante más de 30 minutos antes de medir el voltaje de circuito abierto. 12,8 V → La carga ha finalizado. 12,0 ~ 12,7 V → Es necesaria una recarga. Por debajo de 12,0 V → Sustituya la batería.

3 - 139

SISTEMA ELÉCTRICO

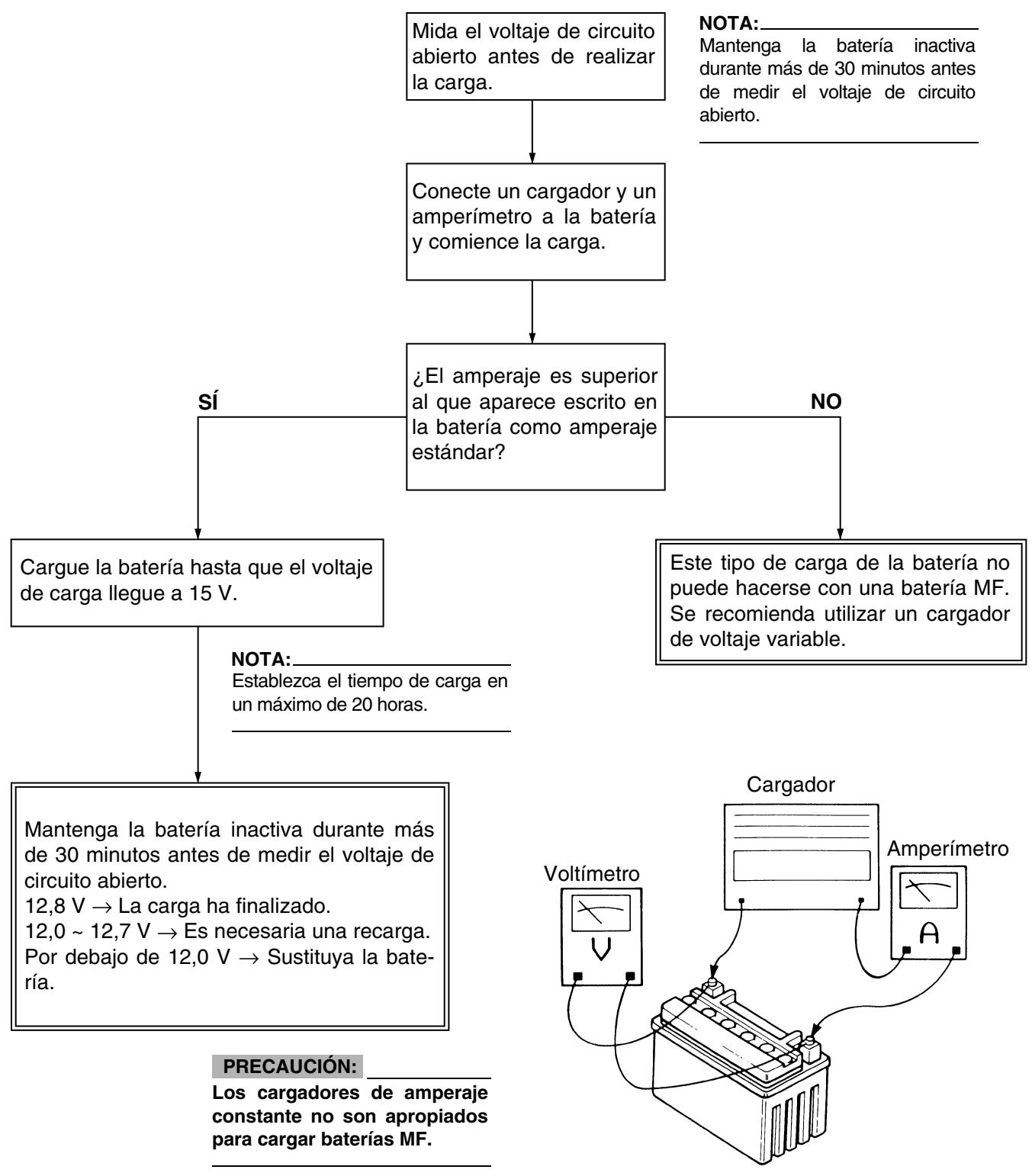

INSP ADJ Método de carga con un cargador de voltaje constante Mida el voltaje de circuito abierto antes de realizar la carga. NOTA: Mantenga la batería inactiva durante más de 30 minutos antes de medir el voltaje de circuito abierto. Conecte un cargador y un amperímetro a la batería y comience la carga. ¿El amperaje es superior al que aparece escrito en la batería como amperaje estándar?

Este tipo de carga de la batería no puede hacerse con una batería MF. Se recomienda utilizar un cargador de voltaje variable. Cargue la batería hasta que el voltaje de carga llegue a 15 V. NOTA: Establezca el tiempo de carga en un máximo de 20 horas. Cargador Mantenga la batería inactiva durante más de 30 minutos antes de medir el voltaje de circuito abierto. 12,8 V → La carga ha finalizado. 12,0 ~ 12,7 V → Es necesaria una recarga. Por debajo de 12,0 V → Sustituya la batería. Amperímetro Voltímetro PRECAUCIÓN: Los cargadores de amperaje constante no son apropiados para cargar baterías MF.

3 - 140

• Correa de la batería Conectar:
• Cables de la batería (a los terminales de la batería) ATENCION: Conecte primero el cable positivo 1 y seguidamente el negativo 2.

Lubricante recomendado: Grasa lubricante con jabón de litio Comprobar:

• Terminales de la batería Suciedad → Limpiar con un cepillo metálico. Conexión floja → Conectar correctamente. Lubricar:
• Terminales de la batería

10. Instalar:

CAMBIO DE LA BATERÍA

1. Cambiar:

• Batería ACHTUNG: ATTENZIONE: ATENCION: Esta batería es para la YAMAHA WR250F. Después de llenar la batería con electrólito, cárguela durante un mínimo de 3 horas al amperaje especificado en la batería o bien deje que se estabilice durante un mínimo de 15 horas antes de utilizarla. SICHERUNG KONTROLLIEREN

COMPROBACIÓN DE LOS

FUSIBLES ACHTUNG: ATTENZIONE: ATENCION: Para evitar cortocircuitos, sitúe siempre el interruptor principal en “OFF” cuando compruebe o cambie un fusible.

• Si el comprobador indica “∞”, cambie el fusible.

Hauptsicherung 10 A Cambiar:

• Fusible fundido Procedimiento de cambio:
• Sitúe el interruptor principal en “OFF”.
• Instale un fusible nuevo del amperaje correcto.
• Accione los interruptores para verificar si el circuito eléctrico funciona.
• Si el fusible se funde de nuevo inmediatamente, revise el circuito eléctrico. Elementos Amperaje Ctd. Fusible principal 10 A

ADVERTENCIA AVVERTENZA

Comprobador de bolsillo: YU-3112-C/ 90890-03112 2 Fusible de reserva NOTA: Sitúe el selector del comprobador en “Ω × 1”. Procedimiento de comprobación:

• Extraiga el fusible 1.
• Conecte el comprobador de bolsillo al fusible y compruebe la continuidad. No utilice nunca un fusible de amperaje distinto del especificado. La improvisación o el uso de un fusible de amperaje incorrecto puede provocar averías graves en el sistema eléctrico, fallos en los sistemas de arranque y encendido y posiblemente un incendio.

CAMBIO DE LAS BOMBILLAS DEL

1. Extraer:

• Faro Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES”.

• Tapa del portalámparas del faro 1

• Portalámparas del faro 1 NOTA: Desmonte el portabombillas del faro presionándolo y girándolo en sentido antihorario.

• Scheinwerferlampe La bombilla del faro se calienta mucho; por tanto, mantenga los productos inflamables y las manos alejados de ella hasta que se haya enfriado.

• Bombilla del faro New New ACHTUNG:

• Bombilla del faro Instalar:
• Portalámparas del faro Instalar:
• Tapa del portabombillas del faro Instalar:

Evite tocar la parte acristalada de la bombilla del faro para no mancharla de grasa; de lo contrario la transparencia del cristal, la vida útil de la bombilla y el flujo luminoso se verían afectados negativamente. Si se ensucia la bombilla del faro, límpiela bien con un paño humedecido con alcohol o quitaesmaltes.

Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES”.

AJUSTE DEL HAZ DEL FARO

1. Ajustar:

• Haz del faro (verticalmente) Procedimiento de ajuste:

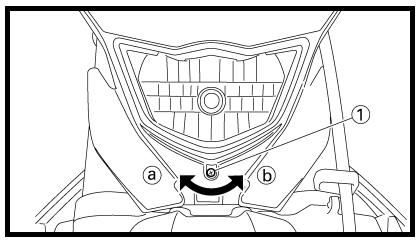

• Gire el tornillo de ajuste 1 en la dirección a o b. Dirección a El haz del faro se eleva. Dirección b El haz del faro desciende. SETTING REGLAGE TUN

MISE AU POINT

EC700000 TUNING MOTEUR EC710000 Ajuste del carburador

• La mezcla de aire y combustible varía según las condiciones atmosféricas. Por tanto, es necesario tener en cuenta la presión del aire, la temperatura ambiente, la humedad, etc., cuando se vaya a ajustar el carburador.
• Efectúa una prueba de marcha para comprobar las prestaciones del motor (respuesta al acelerador) y observar si la bujía está decolorada o engrasada. Utilice estos datos par determinar el ajuste óptimo del carburador. NOTA: Se recomienda mantener un registro de todos los ajustes del carburador y las condiciones externas (condiciones atmosféricas, condiciones de la calzada/superficie) para facilitar posteriormente el ajuste del carburador.

• El carburador forma parte del sistema de combustible. Por tanto, se debe instalar en un lugar bien ventilado, apartado de objetos inflamables y de cualquier fuente de combustión.
• No obture nunca la toma de admisión del carburador. Pueden salir llamas de la tubería si el motor efectúa un autoencendido mientras se está poniendo en marcha. Cuando está desmontado el carburador puede salir gasolina por la tobera de la bomba de aceleración.

• El carburador es muy sensible a los materiales extraños (suciedad, arena, agua, etc.). Durante la instalación evite la penetración de toda materia extraña al carburador.
• Manipule siempre el carburador y sus componentes con cuidado. Las pequeñas rayaduras, deformaciones o daños del carburador pueden impedir que este funcione correctamente. Realice con cuidado todas las operaciones de mantenimiento con las herramientas apropiadas y sin ejercer una fuerza excesiva.
• Cuando el motor esté parado o cuando circule sin marcha puesta, no ara ni cierre el acelerador innecesariamente. De lo contrario puede descargarse demasiado combustible; puede que cueste arrancar o que el motor no funcione bien.
• Después de montar el carburador, compruebe que el acelerador funcione correctamente y se abra y se cierre con suavidad. Condiciones atmosféricas y ajuste del carburador Temperatura del aire Presión Humeatmosférica Mezcla Ajuste dad (altitud) Alto Alto Bajo (alto) Más rica Menos rica Baja Baja Alta (baja) Menos rica Más rica La densidad del aire (es decir, la concentración de oxígeno en el aire) determina el mayor o menor grado de riqueza de la mezcla de aire y combustible. Por tanto, consulte las proporciones de mezcla en la tabla anterior. Esto es:
• Una temperatura más elevada expande aire y se reduce la densidad de este.
• Una mayor humedad reduce la cantidad de oxígeno en el aire en proporción al vapor de agua del mismo aire.
• Una menor presión atmosférica (una altitud mayor) reduce la densidad del aire. SETTING REGLAGE TUN Cerrada Completamente abierta Surtidor piloto Corte de la válvula de mariposa Aguja del surtidor Surtidor principal Sistema principal El carburador FLATCR está provisto de un surtidor principal primario. Este tipo de surtidor principal resulta perfecto para motocicletas de competición porque suministra un caudal uniforme de combustible, incluso en condiciones de carga máxima. Utilice el surtidor principal y la aguja del surtidor para ajustar el carburador.

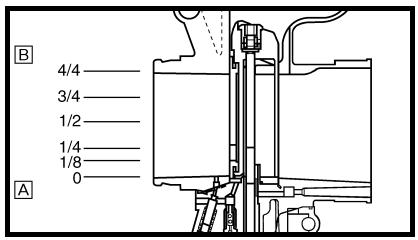

Efectos de las piezas de ajuste de la apertura de la válvula de mariposa

Aguja del surtidor Surtidor de aire piloto Surtidor de aguja Surtidor principal Surtidor piloto Ajuste del surtidor principal La riqueza de la mezcla de aire y combustible a pleno gas se puede ajustar cambiando el surtidor principal 1. Surtidor principal estándar N°170 Si la mezcla es demasiado rica o demasiado pobre la potencia del motor disminuye y en consecuencia se reduce la aceleración. Efecto de cambiar el surtidor principal (referencia)

Ralentí Completamente abierta N°180 N°160 N°170 Ajuste del surtidor piloto La riqueza de la mezcla de aire y combustible con el acelerador abierto a 1/4 de gas se puede ajustar con el tornillo piloto 1. Surtidor piloto estándar N.42 N°42 Efecto de ajustar el tornillo piloto (referencia)

Ralentí Completamente abierta N°45 N°40 N°42 Ajuste de la posición de la ranura de la aguja NOTA: Para el ajuste, cambie la aguja estándar del surtidor por una diseñada a tal efecto. El ajuste de la aguja del surtidor 1 afecta a la aceleración cuando acelerador está abierto entre 1/8 y 3/4 de gas.

1. Una mezcla demasiado rica a

regímenes intermedios Se nota un funcionamiento brusco del motor y este no acelera con suavidad. En ese caso, suba el clip de la aguja del surtidor una ranura y baje la aguja para empobrecer la mezcla.

2. Una mezcla demasiado pobre a

regímenes intermedios Al motor le cuesta respirar y las aceleraciones son lentas. Baje el clip de la aguja del surtidor una ranura y suba la aguja para enriquecer la mezcla. Efecto de cambiar la posición de la ranura de la aguja del surtidor (referencia)

Ralentí Completamente abierta Ranura nº6 Ranura nº4 Ranura nº5 Ajuste de la aguja del surtidor La aguja del surtidor se ajusta cambiándola. Aguja del surtidor suministrada GDEPS

• AUS, NZ, CDN y ZA Las partes cónicas de todas las agujas de surtidor tienen las mismas posiciones de inicio, pero las agujas se encuentran disponibles con diferentes diámetros de las partes rectas. <Ejemplo> GDEPS - 5 Posición del clip Diámetro a de la parte recta Efecto de cambiar la aguja del surtidor (referencia) (Diámetro de la parte recta) Si se cambia el diámetro de la parte recta se ajusta la mezcla de aire y combustible con el acelerador abierto entre 1/8 y 1/4 de gas. Ajuste del surtidor de pérdida (ajuste de la bomba de aceleración) El surtidor de pérdida 1 ajusta el caudal de combustible descargado por la bomba de aceleración. Dado que la bomba de aceleración funciona solo cuando el acelerador está abierto, el surtidor de pérdida se usa para ajustar la proporción de mezcla de combustible para la aceleración rápida y, por tanto, es diferente de otros dispositivos de ajuste con los que se ajusta la mezcla para cada abertura del gas (todos los regímenes).

4 - 10

Al motor le cuesta respirar con aceleraciones rápidas. Seleccione un surtidor de pérdida con un número de calibrado menor que el estándar para enriquecer la mezcla. <Ejemplo> nº70 → nº65 Se nota un funcionamiento brusco del motor en las aceleraciones rápidas. Seleccione un surtidor de pérdida con un número de calibrado mayor que el estándar para empobrecer la mezcla. <Ejemplo> nº70 → nº85 Surtidor de pérdida estándar Relación con la abertura del acelerador El caudal de combustible a través del sistema principal del carburador se controla mediante el surtidor principal, se regula luego en el área comprendida entre la tobera principal y la aguja del surtidor. El caudal de combustible varía en función del diámetro de la parte recta de la aguja del surtidor con el acelerador abierto entre 1/8 y 1/4 de gas y en función de la posición del clip con el acelerador abierto entre 1/8 y 3/4 de gas. Por tanto, el caudal de combustible se equilibra en cada fase de apertura del acelerador por efecto de la combinación del diámetro de la parte recta de la aguja del surtidor y la posición del clip. N.EPN N.EPP N.EPQ N.EPR N.EPS N.EPT N.EPU N.EPV Piezas de ajuste del carburador Nombre de la Tamaño pieza Surtidor principal Rica (STD) Pobre Surtidor piloto Rica (STD) Pobre Aguja del surtidor Rica Pobre Surtidor de pérdida Rica (STD) Pobre Referencia Ejemplos de ajuste del carburador dependiendo del síntoma Síntoma A pleno gas Al motor le cuesta respirar Ruido cortante Bujía blanquecina Mezcla pobre Ajuste Comprobación Aumente el calibrado del surtidor principal nº. (progresivamente) Decoloración de la bujía → Un color canela significa que está en buen estado. Si no se corrige: Asiento de la válvula del flotador obstruido Tubo de combustible obstruido Llave de paso del combustible obstruida Compruebe que la bomba de aceleración funcione con suavidad. A pleno gas Reduzca el calibrado del surtidor principal Se interrumpe la aceleración nº. (progresivamente) Aceleración lenta Respuesta lenta Bujía sucia Mezcla rica Mezcla pobre Posición del clip de la aguja del surtidor. (1 ranura abajo) Mezcla rica Suba la posición del clip de la aguja del surtidor. (1 ranura arriba) 1/4 ~ 3/4 de gas Al motor le cuesta respirar Falta de velocidad Baje la posición del clip de la aguja del surtidor. (1 ranura abajo) 1/4 ~ 1/2 de gas Aceleración lenta Aceleración deficiente Suba la posición del clip de la aguja del surtidor. (1 ranura arriba) Cerrado a 1/4 de gas Al motor le cuesta respirar La velocidad se reduce Utilice una aguja de surtidor de menor diámetro. Cerrado a 1/4 de gas Aceleración deficiente Utilice una aguja de surtidor de mayor diámetro. Suba la posición del clip de la aguja del surtidor. (1 ranura arriba) Respuesta deficiente a regímenes bajos/medios Suba la posición del clip de la aguja del surtidor. Si ello no surte efecto, baje la posición del clip de la aguja del surtidor. Respuesta deficiente cuando se abre el acelerador rápidamente Comprobar los ajustes generales. Utilice un surtidor principal con un nº de calibrado menor. Suba la posición del clip de la aguja del surtidor. (1 ranura arriba) Si ello no surte efecto, utilice un surtidor principal con un nº de calibrado mayor y baje la posición del clip de la aguja del surtidor.

Decoloración de la bujía → Un color canela significa que está en buen estado. Si no se corrige: Filtro de aire obstruido Rebosamiento de combustible por el carburador Ranura 1 Ranura 2 Ranura 3 Ranura 4 Ranura 5 Ranura 6 Ranura 7 Aguja del surtidor Clip Más pobre (Estándar) Más rica La posición del clip es la ranura de la aguja del surtidor en la que se sitúa el clip. Las posiciones van numeradas desde arriba. Compruebe que la bomba de aceleración funcione con suavidad. (salvo en caso de síntoma de mezcla rica). Paso del circuito de régimen bajo Obstruido → Limpiar. Rebosamiento por el carburador Compruebe si el filtro de aire está sucio. Compruebe que la bomba de aceleración funcione con suavidad. Esto es simplemente un ejemplo. Es necesario ajustar el carburador mientras se comprueban las condiciones de funcionamiento del motor.

4 - 19

4 - 20

SETTING REGLAGE TUN CHÂSSIS EC720000 Selección de la relación de reducción secundaria (piñón) Número de dientes del Relación de piñón de la rueda trasera reducción = Número de dientes secundaria del piñón motor Relación de reducción secundaria estándar 50/13 (3,846) <Necesidad de seleccionar una relación de reducción secundaria>

• En general se dice que la relación del cambio secundaria se debe reducir en las partes rectas y largas de una carrera de velocidad e incrementarse en una carrera con muchas curvas. En realidad, sin embargo, dado que la velocidad depende del estado del piso el día de la utilización, asegúrese de recorrer todo el circuito a fin de adecuar la máquina a la totalidad del recorrido.
• En realidad, resulta muy difícil conseguir ajustes adecuados para la totalidad de la carrera y se deberán sacrificar algunos. Por tanto, los ajustes se deben aplicar a la parte de la carrera que produzca mayor efecto sobre el resultado de la competición. En tal caso, recorra todo el circuito y tome notas de los tiempos de las vueltas para encontrar el mejor equilibrio; luego determine la relación de reducción secundaria.
• Si un circuito tiene una parte recta en la que la máquina puede avanzar a la velocidad máxima, por lo general la máquina se ajuste para poder desarrollar su régimen máximo hacia el final de la línea recta, teniendo cuidado de evitar que el motor se pase de revoluciones. NOTA: La técnica de conducción varía de un piloto a otro y las prestaciones varían también de una máquina a otra. Por tanto, no imite los ajustes de otros pilotos desde el principio; en lugar de ello escoja su propio ajuste de acuerdo con el nivel de su técnica de conducción. Piezas de ajuste del piñón motor y de los piñones de la rueda trasera Nombre de la pieza Piñón motor 1 (STD) Piñón de la rueda trasera 2 (STD)
• (STD) Tamaño Referencia 13T
• 14T 9383B-13218 9383B-14222 Presión de los neumáticos La presión de los neumáticos se debe adecuar a las condiciones de superficie del piso del circuito. Presión estándar: 100 kPa (1,0 kgf/cm2, 15 psi)
• Con lluvia, barro, arena o superficie resbaladiza, la presión de los neumáticos se debe reducir para obtener una mayor superficie de contacto con el piso. Amplitud del ajuste: 60 ~ 80 kPa (0,6 ~ 0,8 kgf/cm2, 9,0 ~ 12 psi)
• Con rocas o superficie dura la presión de los neumáticos se debe incrementar para prevenir un pinchazo. Amplitud del ajuste: 100 ~ 120 kPa (1,0 ~ 1,2 kgf /cm2, 15 ~ 18 psi) Ajuste de la horquilla delantera La horquilla delantera se debe ajustar según las sensaciones del piloto en un recorrido real y en las condiciones del circuito. El ajuste de la horquilla delantera incluye los tres factores siguientes:

1. Ajuste de las características del

amortiguador neumático

• Cambiar el nivel de aceite de la horquilla.

2. Ajuste de la precarga del muelle

• Instalar la arandela de ajuste.

3. Ajuste de la amortiguación

• Cambiar la amortiguación en compresión.
• Cambiar la amortiguación en extensión. El muelle actúa sobre la carga y la amortiguación actúa sobre la velocidad de desplazamiento del amortiguador. Cambio de nivel y características del aceite de la horquilla La característica amortiguante cerca de la carrera final se puede modificar cambiando la cantidad de aceite. ATENCION: Ajuste el nivel de aceite en incrementos o decrementos de 5 mm (0,2 in). Con un nivel de aceite demasiado bajo la horquilla produce ruido en la extensión máxima o el piloto nota alguna presión en las manos o el cuerpo. Alternativamente, un nivel demasiado elevado provoca el desarrollo de un bloqueo de aceite inesperadamente pronto, con la consecuencia de que se reduce el recorrido de la horquilla delantera y disminuyen sus prestaciones y características. Por tanto, ajuste la horquilla delantera dentro del margen especificado. Nivel de aceite estándar: 132 mm (5,20 in) Amplitud del ajuste: 95 ~ 150 mm (3,74 ~ 5,91 in) Desde la parte superior del tubo exterior con el tubo interior y la varilla del amortiguador totalmente comprimida sin muelle. SETTING REGLAGE TUN È Características del amortiguador neumático en relación con el cambio de nivel de aceite É Carga Ê Carrera 1 Nivel de aceite máximo 2 Nivel de aceite estándar 3 Nivel de aceite mínimo Ajuste de la precarga del muelle La precarga del muelle se ajusta instalando la arandela de ajuste 1 entre el muelle de la horquilla 2 y la varilla del amortiguador 3. ATENCION: No instale tres o más arandelas de ajuste para cada barra de horquilla. Ajuste siempre las dos barras de la horquilla a la misma posición. Un ajuste desequilibrado puede reducir la maniobrabilidad y la estabilidad. Cantidad estándar de arandelas: Cero arandelas de ajuste Amplitud del ajuste: Cero ~ 2 arandelas de ajuste

Carga Carrera de la horquilla Sin arandela de ajuste (estándar) 1 arandela de ajuste 2 arandelas de ajuste Ajuste del muelle después de cambiarlo Dado que el ajuste de la horquilla delantera puede verse fácilmente afectado por la suspensión trasera, tenga cuidado de mantener la máquina equilibrado en el sentido longitudinal (posición retraída, etc.) cuando ajuste la horquilla delantera.

1. Uso de un muelle blando

En general, un muelle blando da una sensación de conducción suave. La amortiguación en extensión tiende a endurecerse y la horquilla delantera puede hundirse profundamente después de una serie de vacíos. Para ajustar un muelle blando:

• Cambiar la amortiguación en extensión. Gire uno o dos chasquidos hacia fuera.
• Cambiar la amortiguación en compresión. Gire uno o dos chasquidos hacia dentro.

2. Uso de un muelle rígido

En general, un muelle rígido da una sensación de conducción dura. La amortiguación en extensión tiene a debilitarse y, como consecuencia, se pierde sensación de contacto con el piso o el manillar vibra. Para ajustar un muelle rígido:

• Cambiar la amortiguación en extensión. Gire uno o dos chasquidos hacia dentro.
• Cambiar la amortiguación en compresión. Gire uno o dos chasquidos hacia fuera. MOLLA NUMERO PARTE Piezas de ajuste de la horquilla delantera
• Arandela de ajuste 1 TIPO (espesor) T = 2,3 mm (0,09 in) REFERENCIA 5XE-23364-00

• Muelle de la horquilla delantera 2 TENSIÓN DEL MUELLE MUELLE REFERENCIA MARCA

DE IDENTIFICACIÓN

(hendiduras) BLANDO 0,408 0,418 0,428 0,438 5TJ-23141-00 5TJ-23141-10 5TJ-23141-20 5TJ-23141-30

III IIII STD 0,449 5TJ-23141-A0

RÍGIDO 0,459 0,469 5TJ-23141-50 5TJ-23141-60 I-I I-II NOTA: La marca de identificación (hendiduras) a se encuentran en el extremo del muelle. ATENCION: Cuando utilice un muelle con una tensión de 0,469 kg/mm, no instale dos o más arandelas de ajuste para cada horquilla delantera. Ajuste de la suspensión trasera La suspensión trasera se debe ajustar según las sensaciones del piloto en un recorrido real y en las condiciones del circuito. El ajuste de la suspensión trasera incluye los dos factores siguientes:

1. Ajuste de la precarga del muelle

• Cambiar la longitud máxima del muelle.

2. Ajuste de la amortiguación

• Cambiar la amortiguación en extensión.
• Cambiar la amortiguación en compresión. Selección de la longitud máxima

1. Coloque un soporte o un bloque

debajo del motor para levantar del suelo la rueda trasera y medir la longitud a entre el centro del eje de la rueda trasera y el tornillo de sujeción del guardabarros trasero.

Retire el soporte o el bloque de debajo del motor y, con una persona sentada en el sillín, mida la longitud retraída b entre el centro del eje de la rueda trasera y el tornillo de sujeción del guardabarros trasero.

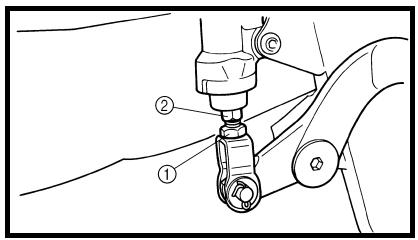

Afloje la contratuerca 1 y ajuste girando el regulador del muelle 2 hasta obtener la cifra estándar restando la longitud b de la longitud a. Cifra estándar: 90 ~ 100 mm (3,5 ~ 3,9 in) NOTA:

• Si la máquina es nueva y después del rodaje, la misma longitud extendida del muelle puede variar debido a la fatiga inicial, etc., del muelle. Por tanto, no olvide reevaluarla.
• Si no obtiene la cifra estándar ajustando el regulador del muelle y modificando la longitud extendida del muelle, cambie el muelle por uno opcional y reajústelo. Ajuste del muelle después de cambiarlo Después del cambio no olvide ajustar el muelle con la longitud extendida [longitud retraída 90 ~ 100 mm (3,5 ~ 3,9 in)] y fíjela.

1. Uso de un muelle blando

• Ajuste el muelle blando reduciendo la amortiguación en extensión para compensar la menor tensión del muelle. Mueva el regulador de amortiguación en extensión uno o dos chasquidos por el lado más blando y reajústelo según sus preferencias.

2. Uso de un muelle rígido

• Ajuste el muelle blando aumentando la amortiguación en extensión para compensar la mayor tensión del muelle. Mueva el regulador de amortiguación en extensión uno o dos chasquidos por el lado más rígido y reajústelo según sus preferencias. El ajuste de la amortiguación en extensión irá más o menos seguido de una modificación de la amortiguación en compresión. Para corregirla, gire el regulador de amortiguación en compresión baja en el lado más blando.

ATENCION: Cuando vaya a utilizar un amortiguador que no sea el instalado actualmente, utilice uno cuya longitud total a no sobrepase el valor estándar, ya que funcionar incorrectamente. No utilice nunca uno cuya longitud sea superior a la estándar. Longitud a del amortiguador estándar: 488,5 mm (19,23 in) Piezas de ajuste del amortiguador trasero

• Muelle del amortiguador trasero 1 TIPO TENSIÓN DEL MUELLE BLANDO 4,3 4,5 4,7 4,9 5,1

COLOR LONGIDE IDEN- TUD

REFERENCIA TIFICA- LIBRE DEL MUELLE CIÓN/ DEL PUNTO MUELLE

NOTA: El color de identificación a está marcado en el extremo del muelle.

• Amplitud del ajuste (longitud del muelle) EXTENSIÓN DEL AJUSTE b 260 mm (10,24 in) Rigido, tendenza all’affondamento Ajuste de la suspensión
• Horquilla delantera NOTA:
• Si observa cualquiera de los siguientes síntomas con la posición estándar como base, reajuste según el procedimiento de ajuste que se facilita en el mismo cuadro.
• Antes de efectuar cualquier cambio, ajuste la longitud retraída del amortiguador al valor estándar de 90 ~ 100 mm (3,5 ~ 3,9 in). Sección Síntoma Salto Hueco Hueco Hueco grande medio pequeño Comprobar Amortiguación en compresión Rígido en toda la gama Movimiento no suave en toda la gama Movimiento inicial deficiente Nivel de aceite (cantidad de aceite) Muelle Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Reduzca el nivel de aceite en unos 5 ~ 10 mm (0,2 ~ 0,4 in). Cámbielo por un muelle blando. Comprobar si hay deformaciones, grietas y otros daños visibles, etc. Si los hay, cambiar las piezas afectadas. Par de apriete del soporte Reapretar con el par especificado. inferior Amortiguación en extensión Junta de aceite Amortiguación en compresión Blando en toda la gama, recuperando Ajustar Nivel de aceite (cantidad de aceite) Muelle Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Aplique grasa a la pared de la junta de aceite. Gire el regulador en el sentido de las agujas del reloj (unos dos chasquidos) para aumentar la amortiguación. Aumente el nivel de aceite en unos 5 ~ 10 mm (0,2 ~ 0,4 in). Cámbielo por un muelle rígido. Rígido hacia el final de la carrera Nivel de aceite (cantidad de aceite) Reduzca el nivel de aceite en unos 5 mm (0,2 in). Blando hacia el final de la carrera, recuperando Nivel de aceite (cantidad de aceite) Aumente el nivel de aceite en unos 5 mm (0,2 in). Movimiento inicial rígido Amortiguación en compresión Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Amortiguación en compresión Parte delantera baja, con tendencia a bajar Amortiguación en extensión Equilibrio con el extremo trasero Nivel de aceite (cantidad de aceite) Amortiguación en compresión Parte delantera «obstrusiva», con tendencia a subir Equilibrio con el extremo trasero Muelle Nivel de aceite (cantidad de aceite)

4 - 47

Gire el regulador en el sentido de las agujas del reloj (unos dos chasquidos) para aumentar la amortiguación. Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Ajuste la longitud retraída a 95 ~ 100 mm (3,7 ~ 3,9 in) con el pasajero en el sillín (parte trasera más baja). Aumente el nivel de aceite en unos 5 mm (0,2 in). Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Ajuste la longitud retraída a 90 ~ 95 mm (3,5 ~ 3,7 in) con el pasajero en el sillín (parte trasera más alta). Cámbielo por un muelle blando. Reduzca el nivel de aceite en unos 5 ~ 10 mm (0,2 ~ 0,4 in).

PUESTA A PUNTO

• Amortiguador trasero NOTA:
• Si observa cualquiera de los siguientes síntomas con la posición estándar como base, reajuste según el procedimiento de ajuste que se facilita en el mismo cuadro.
• Ajuste la amortiguación en extensión en incrementos o decrementos de dos chasquidos.
• Ajuste la amortiguación en compresión baja en incrementos o decrementos de un chasquido.
• Ajuste la amortiguación en compresión alta en incrementos o decrementos de 1/6 de vuelta. Sección Síntoma Rígido con tendencia a hundirse Salto Comprobar Hueco Hueco Hueco grande medio pequeño Amortiguación en extensión Longitud extendida del muelle Amortiguación en extensión Pesado y arrastra Amortiguación en compresión baja Muelle Amortiguación en extensión Muelle Amortiguación en extensión Amortiguación en compresión baja Agarre deficiente Amortiguación en compresión alta Longitud extendida del muelle Muelle Amortiguación en compresión alta Recuperación Rebote Longitud extendida del muelle Muelle Amortiguación en extensión Muelle Amortiguación en compresión alta Recorrido rígido Longitud extendida del muelle Muelle

4 - 48

Ajustar Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~ 3,9 in) con el pasajero en el sillín. Gire el regulador en el sentido de las agujas del reloj (unos dos chasquidos) para aumentar la amortiguación. Gire el regulador en el sentido de las agujas del reloj (aproximadamente un chasquido) para aumentar la amortiguación. Cámbielo por un muelle rígido. Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Cámbielo por un muelle blando. Gire el regulador en el sentido contrario al de las agujas del reloj (unos dos chasquidos) para reducir la amortiguación. Gire el regulador en el sentido de las agujas del reloj (aproximadamente un chasquido) para aumentar la amortiguación. Gire el regulador en el sentido de las agujas del reloj (aproximadamente 1/6 chasquido) para aumentar la amortiguación. Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~ 3,9 in) con el pasajero en el sillín. Cámbielo por un muelle blando. Gire el regulador en el sentido de las agujas del reloj (aproximadamente 1/6 de vuelta) para aumentar la amortiguación. Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~ 3,9 in) con el pasajero en el sillín. Cámbielo por un muelle rígido. Gire el regulador en el sentido de las agujas del reloj (unos dos chasquidos) para aumentar la amortiguación. Cámbielo por un muelle blando. Gire el regulador en el sentido contrario al de las agujas del reloj (aproximadamente 1/6 de vuelta) reducir la amortiguación. Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~ 3,9 in) con el pasajero en el sillín. Cámbielo por un muelle blando. RADIATOR ENGINE NOTA: Esta sección está dirigida a los usuarios que tienen conocimientos y habilidades básicos referentes al mantenimiento de motocicletas Yamaha (p.ej., distribuidores Yamaha, ingenieros de mantenimiento, etc.) Recomendamos que los usuarios con pocos conocimientos y habilidades referentes al mantenimiento no inspeccionen, ajusten, desmonten ni vuelvan a montar sólo tomando este manual como referencia. Puede provocar problemas de mantenimiento y daños mecánicos. RADIADOR 1 Desmontaje del radiador Extensión del desmontaje: Extensión del desmontaje ENG Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL RADIADOR

Preparación para el desmontaje

Vacíe el refrigerante. Consulte el apartado “CAMBIO DEL REFRIGERANTE” del CAPÍTULO 3. Sillín, depósito de combustible y cubierta lateral izquierda Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES” del CAPÍTULO 3.

Protector del radiador

Abrazadera del tubo del radiador

Tubería del radiador 2

Tubo del depósito de recuperación

Tubería del radiador 1

Tubo respiradero del depósito de recuperación

Depósito de recuperación

NOTA RELATIVA A LA

MANIPULACIÓN AVVERTENZA ADVERTENCIA COMPROBACIÓN Radiador

1. Comprobar:

• Núcleo del radiador 1 Obstrucción → Aplicar aire comprimido por la parte posterior del radiador. Aleta doblada → Reparar/ cambiar.

MONTAJE E INSTALACIÓN

1. Instalar:

• Tubería del radiador 1 2
• Tornillo (tubo del radiador) 3 No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y vapor calientes y provocar graves lesiones. Cuando el motor se haya enfriado, abra el tapón del radiador del modo siguiente: Coloque un trapo grueso, como una toalla, sobre el tapón del radiador y gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope. Con esta operación se libera la presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo. NOTA: Aplique grasa de jabón de litio a la junta tórica. Consulte apartado

“DIAGRAMA DE CABLEADO”

del CAPÍTULO 2. Apretar:

• Brida del tubo del radiador 4

• Tubo del radiador 1 3

• Radiador izquierdo 1
• Tornillo (radiador izquierdo) 2

• Flessibile radiatore 1 3

• Tubo del radiador 5 3 Consulte apartado

“DIAGRAMA DE CABLEADO”

• Tubo del depósito de recuperación 1
• Tubo del radiador 2 2
• Tubo del radiador 3 3
• Tubería del radiador 2 4
• Tubo del radiador 5 5
• Tubo del radiador 4 6 Al radiador derecho 7. Instalar:
• Tornillo (radiador derecho) 2

• Protector del radiador 1 NOTA: En primer lugar, encaje la parte interior del gancho a y luego la exterior b en el radiador.

• Tornillo (depósito de recuperación) 3

• Depósito de recuperación 1
• Tornillo (depósito de recuperación) 2

• Tubo del depósito de recuperación 4
• Tubo respiradero del depósito de recuperación 5 Consulte apartado

“DIAGRAMA DE CABLEADO”

del CAPÍTULO 2. CARBURETOR ENG CARBURETOR 1 Carburetor removal CARBURADOR 1 Desmontaje del carburador Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL CARBURADOR

Preparación para el desmontaje

Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES” del CAPÍTULO 3. Amortiguador trasero Consulte el apartado “AMORTIGUADOR TRASERO” del CAPÍTULO 6.

Acoplador del cable del sensor de posición del acelerador

Funda del cable del acelerador

Cable del acelerador

Brida (junta del filtro de aire)

Afloje el tornillo (junta del filtro de aire).

Brida (junta del carburador)

Afloje los tornillos (junta del carburador).

Palpador de arranque en caliente

Conjunto del carburador

Junta del carburador

5 - 12

CARBURETOR ENG EC468000 CARBURETOR DISASSEMBLY 1 Carburetor disassembly

DESMONTAJE DEL CARBURADOR

1 Desmontaje del carburador Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd.

DESMONTAJE DEL CARBURADOR

Tubo respiradero del carburador

Cubierta del alojamiento de la palanca de la válvula

Tornillo (eje del acelerador)

Tapa de la bomba de aceleración

Diafragma (bomba de aceleración)

5 - 16

Observaciones CARBURETOR Extensión del desmontaje

Orden Nombre de la pieza Ctd.

Pasador del flotador

Surtidor de arranque

Conjunto del eje del acelerador

Conjunto de la palanca de unión de la barra de empuje

Surtidor de aire principal

Surtidor de aire piloto

Palpador de arranque en frío

5 - 20

Tire de la barra de empuje.

NOTA RELATIVA A LA

MANIPULACIÓN ATTENZIONE: ATENCION: COMPROBACIÓN Carburador

1. Comprobar:

• Cuerpo del carburador Contaminación → Limpiar. NOTA:
• Utilice un disolvente al petróleo para limpiarlo. Aplique aire comprimido a todos los conductos y surtidores.
• No utilice nunca un alambre.

No afloje los tornillos (sensor de posición del acelerador) 1 salvo para cambiar el sensor de posición del acelerador debido a un fallo, ya que provocará una disminución de las prestaciones del motor. Comprobar:

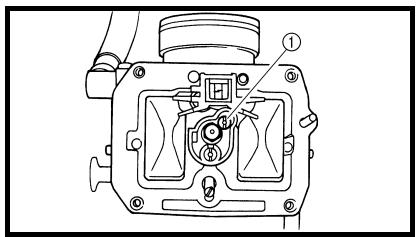

• Surtidor principal 1
• Surtidor de arranque 4
• Surtidor de aire piloto 5
• Surtidor de pérdida 6
• Surtidor de aire principal 7 Dañado → Cambiar. Contaminación → Limpiar. NOTA:
• Utilice un disolvente al petróleo para limpiarlo. Aplique aire comprimido a todos los conductos y surtidores.
• No utilice nunca un alambre. Válvula de aguja

1. Comprobar:

• Asiento de la válvula 2 Desgaste en estrías a → Cambiar. Polvo b → Limpiar.
• Filtro c Obstruido → Limpiar.

5 - 22

1. Comprobar:

• Movimiento libre Varilla → Reparar o cambiar. NOTA: Introduzca la válvula de mariposa 1 en el cuerpo del carburador y compruebe que se mueva libremente. Aguja del surtidor

1. Comprobar:

• Aguja del surtidor 1 Dobladuras/desgaste → Cambiar.
• Surco del clip Hay holgura/desgaste → Cambiar. Altura del flotador

1. Medir:

• Altura del flotador a Fuera del valor especificado
• Ajustar. Altura del flotador: 8,0 mm (0,31 in) Procedimiento de medición y ajuste:
• sostenga el carburador en posición invertida. NOTA:
• Incline lentamente el carburador en sentido opuesto y luego efectúe la medición cuando la válvula de aguja se alinee con el brazo del flotador.
• Si el carburador está nivelado, el peso del flotador empujará la válvula de aguja y, en consecuencia, la medición será incorrecta.

• Mida la distancia entre la superficie de contacto de la cámara del flotador y la parte superior del flotador con un pie de rey. NOTA: El brazo del flotador debe estar apoyado en la válvula de aguja, pero sin comprimirla.

• Si la altura del flotador no se encuentra dentro del valor especificado, revise el asiento de la válvula y la válvula de aguja.
• Si cualquiera de ellos está desgastado, cambie los dos.
• Si ambos están en buen estado, ajuste la altura del flotador doblando la pestaña de este b en el propio flotador.
• Vuelva a comprobar la altura del flotador. Flotador

1. Comprobar:

• Flotador 1 Dañado → Cambiar. Palpador de arranque

1. Comprobar:

• Palpador de arranque en frío

• Palpador de arranque en caliente 2 Desgaste/daños → Cambiar. Bomba de aceleración

1. Comprobar:

• Diafragma (bomba de aceleración) 1
• Muelle (bomba de aceleración) 2
• Tapa de la bomba de aceleración 3
• Barra de empuje 5 Rotura (diafragma)/daños → Cambiar. Suciedad → Limpiar.

5 - 26

• Eje del acelerador 1
• Muelle 2 6 Suciedad → Limpiar. Válvula de corte de aire

1. Comprobar:

• Diafragma (válvula de corte de aire) 1
• Muelle (válvula de corte de aire) 2
• Tapa de la válvula de corte de aire 3
• Junta tórica 4 Rotura (diafragma)/daños → Cambiar.

MONTAJE E INSTALACIÓN

1. Instalar:

• Palpador de arranque en frío

• Surtidor de aire piloto 1
• Surtidor de aire principal 2

NOTA: Verifique que el muelle 1 se ajuste al tope a de la palanca 2.

• Conjunto de la palanca de unión de la barra de empuje 1 NOTA: Verifique que el tope a del muelle 2 se ajuste en el rebaje b del carburador. CARBURETOR CARBURATEUR

• Muelle 1 Al eje del acelerador 2. NOTA: Instale el gancho grande a del muelle ajustándolo al tope b del disco del eje del acelerador.

• Conjunto del eje del acelerador 1
• Palanca de la válvula 4 NOTA:
• Aplique grasa fluoroquímica a los cojinetes.
• Ajuste el saliente a del conjunto del eje del acelerador a la ranura b del sensor de posición del acelerador.
• Verifique que el tope c del muelle se ajuste en el rebaje del carburador.
• Gire el conjunto del eje del acelerador a la izquierda mientras sostiene la palanca 1 en posición baja 5 y coloca la punta del tornillo de tope del acelerador d en el tope e del disco del conjunto del eje del acelerador.

• Barra de empuje 1 NOTA: Mientras sostiene la palanca 1 en posición baja 2, introduzca la barra de empuje todo lo que pueda en el carburador.

10. Instalar:

• Surtidor de arranque 1
• Surtidor principal 5

5 - 30

CARBURETOR CARBURATEUR

11. Instalar:

• Pasador del flotador 3 NOTA:
• Después de acoplar la válvula de aguja al flotador, móntelos en el carburador.
• Compruebe si el flotador se mueve con suavidad.

12. Instalar:

• Surtidor de pérdida 1
• Cámara del flotador 2
• Tornillo (cámara del flotador) 3
• Soporte de cable (tornillo de tope del acelerador) 4
• Soporte de tubo (tubo respiradero del carburador) 5

13. Instalar:

• Diafragma (válvula de corte de aire) 1
• Muelle (válvula de corte de aire) 2
• Tapa de la válvula de corte de aire 4
• Sujeción (tubo respiradero de la culata) 5
• Tornillo (tapa de la válvula de corte de aire) 6

14. Instalar:

• Diafragma (bomba de aceleración) 1
• Tapa de la bomba de aceleración 4
• Soporte del tubo (tubo de vaciado) 5
• Tornillo (tapa de la bomba de aceleración) 6 NOTA: Instale el diafragma (bomba de aceleración) con la marca a hacia el muelle. CARBURETOR CARBURATEUR

15. Instalar:

• Aguja del surtidor 1
• Soporte de la aguja 4
• Placa de la válvula de mariposa 5 A la válvula de mariposa 6.

16. Instalar:

• Conjunto de la válvula de mariposa 1
• Tornillo (eje del acelerador) 2 NOTA: Instale los rodillos de la palanca de la válvula 3 en las hendiduras a de la válvula de mariposa.

17. Instalar:

• Cubierta del alojamiento de la palanca de la válvula 2
• Tornillo (cubierta del alojamiento de la palanca de la válvula) 3

18. Instalar:

• Tubo respiradero del carburador 1 NOTA: Acople los tubos respiraderos del carburador a este de forma que no se doblen y se aproximen al instalarlos. Reglaje de la bomba de aceleración Arbeitsvorgang: Procedimiento de ajuste: NOTA: Para que la válvula de mariposa a se sitúe a la altura especificada, sujete debajo de la placa de la válvula 1 la varilla 2 etc. con el mismo diámetro exterior que el valor especificado. Altura de la válvula de mariposa: 0,8 mm (0,03 in)
• Gire completamente hacia dentro el tornillo de ajuste de la bomba de aceleración 3.
• Compruebe que la palanca de unión 4 tenga holgura b empujándola ligeramente.
• Gire gradualmente hacia fuera el tornillo de ajuste mientras desplaza la palanca de unión hasta que ya no tenga holgura. Instalación del carburador

1. Instalar:

• Junta del carburador 1 NOTA: Instale el saliente a entre las ranuras de la junta del carburador.

• Palpador de caliente 1

• Cable del acelerador (tracción) 1

• Tornillo (junta del filtro de aire) 2 Apretar:
• Tornillo (junta del carburador) 1

• Holgura del puño del acelerador Consulte apartado

“AJUSTE DEL CABLE DEL

ACELERADOR” del CAPÍTULO 3.

• Funda del cable del acelerador 1
• Tornillo (funda del cable del acelerador) 2

• Acoplador del cable del sensor de posición del acelerador 1
• Brida 2 Consulte apartado

“DIAGRAMA DE CABLEADO”

• Brida 1 Consulte apartado

“DIAGRAMA DE CABLEADO”

5 - 38

SISTEMA DE INDUCCIÓN DE AIRE

SISTEMA DE INDUCCIÓN DE AIRE

1 Desmontaje del sistema de inducción de aire Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd.

DESMONTAJE DEL SISTEMA DE

INDUCCIÓN DE AIRE

Conjunto de la válvula de corte de aire

Tubo de inducción de aire (válvula de corte de aire - parte delantera de la culata)

Tubería de inducción de aire

Tubo de inducción de aire (válvula de corte de aire - parte trasera de la culata)

Tubo de inducción de aire (válvula de corte de aire-carcasa del filtro de aire)

5 - 42

Observaciones SEKUNDÄRLUFTSYSTEM

SISTEMA DI INIEZIONE ARIA

SISTEMA DE INDUCCIÓN DE AIRE

ENG REVISIÓN Sistema de inducción de aire

1. Comprobar:

• Tubo de inducción de aire Grietas/daños → Cambiar.
• Tubería de inducción de aire Grietas/daños → Cambiar.

El aire no pasa. Da a a b El aire no pasa cuando la presión especificada está en

• Funcionamiento de la válvula de corte de aire Pase aire a través de la tubería y compruebe si funciona la válvula de corte de aire. Si no se cumple la condición siguiente → Sustituya el conjunto de válvula de corte de aire. NOTA:
• Sople aire para comprobar el funcionamiento.
• Si utiliza vacío, compruebe el uso del medidor de vacío/presión de la bomba 1. Juego de comprobación de vacío/presión en la bomba: YB-35956-A/ 90890-06756 Presión de especificación de vacío: 46,7 ~ 86,7 kPa (350 ~ 650 mmHg, 13,8 ~ 25,6 inHg) ATENCION: Si aplica vacío a la tubería c, tenga cuidado para no sobrepasar el valor especificado. a Del filtro de aire b A la culata (a la lumbrera de escape) c De la culata (lumbrera de admisión) È Compruebe la inducción del filtro de aire. É Compruebe para evitar el flujo de retorno al filtro de aire. Ê Compruebe para evitar la postcombustión. (Cuando se cierra el acelerador durante una deceleración súbita) CAMSHAFTS ENG

EJES DE LEVAS

TAPA DE CULATA

1 Desmontaje de la tapa de culata Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DE LA TAPA DE

CULATA Preparación para el desmontaje

Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES” del CAPÍTULO 3. Conjunto de la válvula de corte de aire Consulte el apartado “SISTEMA DE INDUCCIÓN DE AIRE”.

Tubo respiradero de la culata

Junta de la tapa de culata

Guía de la cadena de distribución (parte superior)

5 - 48

CAMSHAFTS ENG CAMSHAFTS 1 Camshaft removal

EJES DE LEVAS

1 Desmontaje del eje de levas Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones Tornillo de acceso a la marca de reglaje

Tornillo de acceso al extremo del cigüeñal

Perno capuchino del tensor de la cadena de distribución

Tensor de cadena de distribución

Tapa del eje de levas

Eje de levas de escape

Eje de levas de admisión

5 - 52

Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Extraer:

• Tornillo de acceso a la marca de reglaje 1
• Tornillo de acceso al extremo del cigüeñal 2

• Marca de PMS Con la marca de alineación. Procedimiento de comprobación:
• Gire el cigüeñal en el sentido contrario al de las agujas del reloj con una llave.
• Alinee la marca de PMS a del rotor con la marca b de la tapa del cárter cuando el pistón se encuentre en el PMS de la carrera de compresión. NOTA: Para estar seguro de que el pistón se encuentra en el punto muerto superior, la marca perforada c en el eje de levas de escape y la marca perforada d en el eje de levas de admisión deben alinearse con la superficie de la culata, como se muestra en la ilustración.

• Perno capuchino del tensor de la cadena de distribución 1
• Tensor de cadena de distribución 2

• Tornillo (tapa del eje de levas)

• Tapa del eje de levas 2
• Clip NOTA: Extraiga los tornillos (tapa del eje de levas) en cruz, de fuera adentro. Los tornillos (tapa del eje de levas) se deben extraer uniformemente para no dañar la culata, los ejes de levas o las tapas de estos. Extraer:
• Eje de levas de escape 1
• Eje de levas de admisión 2 NOTA: Ate un alambre 3 a la cadena de distribución para impedir que caiga al cárter. COMPROBACIÓN Eje de levas

1. Comprobar:

• Lóbulo del eje de levas Picadura/grietas/decoloración azul → Cambiar.

2. Medir:

• Longitud del lóbulo del eje de levas a y b Fuera del valor especificado
• Cambiar. Longitud de los lóbulos del eje de levas: Admisión: 29,65 ~ 29,75 mm (1,1673 ~ 1,1713 in) <Límite>: 29,55 mm (1,1634 in) 22,45 ~ 22,55 mm (0,8839 ~ 0,8878 in) <Límite>: 22,35 mm (0,8799 in) Escape: 30,399 ~ 30,499 mm (1,1968 ~ 1,2007 in) <Límite>: 30,299 mm (1,1929 in) 22,45 ~ 22,55 mm (0,8839 ~ 0,8878 in) <Límite>: 22,35 mm (0,8799 in) Medir:
• Descentramiento (eje de levas) Fuera del valor especificado
• Cambiar. Descentramiento (eje de levas): Menos de 0,03 mm (0,0012 in) Procedimiento de medición:
• Monte el eje de levas en la culata.
• Sitúe una tira de Plastigauge® 1 en el eje de levas.
• Instale el clip, las clavija de centrado y las tapas del eje de levas. Medir:
• Holgura entre eje de levas y tapa Fuera del valor especificado
• Medir el diámetro exterior del eje de levas. Tornillo (tapa del eje de levas): 10 Nm (1,0 m • kg, 7,2 ft • lb) NOTA:
• Apriete los tornillos (tapa del eje de levas) en cruz, de las tapas de dentro a las de fuera.
• No gire el eje de levas cuando esté midiendo la holgura con Plastigauge®.
• Extraiga las tapas del eje de levas y mida la anchura del Plastigauge® 1.

• Diámetro exterior del eje de levas a Fuera del valor especificado
• Cambiar el eje de levas. Dentro del valor especificado
• Cambiar el conjunto de caja del eje de levas y tapas. Diámetro exterior del eje de levas: 21,959 ~ 21,972 mm (0,8645 ~ 0,8650 in) Piñón del eje de levas

1. Comprobar:

• Piñón del eje de levas 1 Desgaste/Daños → Cambiar el conjunto del eje de levas y la cadena de distribución. Sistema de descompresión

1. Comprobar:

• Sistema de descompresión Procedimiento de comprobación:
• Verifique que la leva del mecanismo de descompresión 1 se mueva con suavidad.
• Compruebe que el pasador de la palanca de la leva del mecanismo de descompresión 2 sobresalga del eje de levas. Tensor de la cadena de distribución

1. Comprobar:

• Mientras presiona la varilla del tensor ligeramente con los dedos, utilice un destornillador fino 1 y gire la varilla del tensor totalmente en el sentido de las agujas del reloj.
• Cuando suelte el destornillador presionando ligeramente con los dedos, la varilla del tensor debe salir con suavidad.
• Si no es así, cambie el conjunto del tensor.

MONTAJE E INSTALACIÓN

1. Instalar:

• Eje de levas de escape 1
• Eje de levas de admisión 2 Procedimiento de instalación:
• Gire el cigüeñal en el sentido contrario al de las agujas del reloj con una llave. NOTA:
• Aplique aceite de disulfuro de molibdeno a los ejes de levas.
• Aplique aceite de motor al sistema de descompresión.
• Apretando la palanca de descompresión se puede girar fácilmente el cigüeñal.

• Alinee la marca de PMS a del rotor con la marca b de la tapa del cárter cuando el pistón se encuentre en el PMS de la carrera de compression.

5 - 60

• Monte la cadena de distribución 3 en los piñones de los ejes de levas y monte estos en la culata. NOTA: Los ejes de levas se deben montar en la culata de forma que la marca perforada c en el eje de levas de escape y la marca perforada d en el eje de levas de admisión se alineen con la superficie de la culata, como se muestra en la ilustración.

• Instale los clips, las tapas de los ejes de levas 4 y los tornillos (tapa de eje de levas) 5.

No gire el cigüeñal durante el montaje de los ejes de levas. Pueden producirse daños o un reglaje incorrecto de las válvulas.

• Antes de extraer los clips, cubra la culata con un trapo limpio para evitar que los clips caigan en el interior de la cavidad de la culata.
• Aplique aceite de disulfuro de molibdeno a la rosca de los tornillos (tapa del eje de levas).
• Apriete los tornillos con el par especificado, en dos o tres etapas y en la secuencia correcta, como se muestra. ATENCION: Los tornillos (tapa del eje de levas) se deben apretar uniformemente para no dañar la culata, los ejes de levas o las tapas de estos.

• Steuerkettenspanner Tornillo (tapa del eje de levas): 10 Nm (1,0 m • kg, 7,2 ft • lb) Instalar:
• Tensor de la cadena de distribución Procedimiento de instalación:
• Mientras presiona la varilla del tensor ligeramente con los dedos, utilice un destornillador fino y gire la varilla del tensor totalmente en el sentido de las agujas del reloj. Instalar:
• Guía de la cadena de distribución (parte superior) 1
• Junta de la tapa de culata 2
• Tornillo (tapa de culata) 4

• Cigüeñal Varias vueltas en el sentido contrario al de las agujas del reloj. Comprobar:
• Marca PMS del rotor Alinear con la marca del cárter.
• Marcas de coincidencia del eje de levas Alinear con la superficie de la culata. No alineado → Ajustar. Instalar:
• Tornillo de acceso a la marca de reglaje 1
• Tornillo de acceso al extremo del cigüeñal 2

• Suelte el destornillador, compruebe que la varilla del tensor salga y apriete la junta 4 y el perno capuchino 5 con el par especificado. Tornillo (tensor de cadena de distribución): 10 Nm (1,0 m • kg, 7,2 ft • lb)

• Con la varilla completamente girada hacia dentro y la marca UP del tensor a hacia arriba, monte la junta 1 y el tensor de cadena de distribución 2 y apriete el tornillo 3 con el par especificado.

NOTA: Aplique sellador a la junta de tapa de culata. YAMAHA Bond N°1215 (ThreeBond® N°1215): 90890-85505 Instalar:

• Tubo respiradero de la culata

CULATA 1 Desmontaje de la culata Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DE LA CULATA

Preparación para el desmontaje

Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES” del CAPÍTULO 3. Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR” del CAPÍTULO 3. Tubo del radiador 1 Desconéctelo del lado de la culata. Carburador Consulte el apartado “CARBURADOR”. Conjunto de la válvula de corte de aire Consulte el apartado “SISTEMA DE INDUCCIÓN DE AIRE”. Eje de levas Consulte el apartado “EJES DE LEVAS”. Soporte superior del motor Consulte el apartado “DESMONTAJE DEL MOTOR”.

Tubería del radiador

Tubería de suministro de aceite

Guía de la cadena de distribución (lado del escape)

5 - 70

1. Eliminar:

• Depósitos de carbón (de las cámaras de combustión) Utilice una rasqueta redondeada. NOTA: No utilice un instrumento afilado para evitar daños y rayaduras:
• Asientos de las válvulas

• Culata Rayaduras/daños → Cambiar.

• Alabeo de la culata Fuera del valor especificado
• Rectificar. Alabeo de la culata: Menos de 0,05 mm (0,002 in) Procedimiento de medición del alabeo y rectificación:
• Coloque una regla y una galga a lo largo de la culata.
• Utilice una galga palpadora para medir el alabeo.
• Si el alabeo está fuera del valor especificado, rectifique culata.
• Coloque un papel de lija húmedo del 400 ~ 600 sobre la superficie y rectifique la culata lijando con movimientos en ocho. NOTA: Para asegurar una superficie uniforme gire varias veces la culata.

MONTAJE E INSTALACIÓN

1. Instalar:

• Clavija de centrado 1
• Junta de la culata 2 New
• Guía de la cadena de distribución (lado del escape) 3
• Culata 4 NOTA: Mientras tira de la cadena de distribución hacia arriba, instale la guía (lado del escape) y la culata.

5 - 72

• Arandela de cobre 1 New
• Tubería de suministro de aceite 2
• Perno de unión (M8) 3

• Tubería del radiador 1
• Tornillo (tubo del radiador) 2

• Perno de unión (M10) 4 NOTA:
• Aplique grasa de disulfuro de molibdeno a la rosca y a la superficie de contacto de los tornillos.
• Observe el orden numérico que se muestra en la ilustración. Apriete los tornillos y las tuercas en dos etapas. VÁLVULAS Y MUELLES DE VÁLVULAS 1 Desmontaje de las válvulas Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DE VÁLVULAS Y

MUELLES DE VÁLVULAS

Preparación para el desmontaje

Culata Consulte el apartado “CULATA”.

Sujeción del muelle de la válvula

Muelle de la válvula

Junta del vástago de la válvula

Asiento del muelle de la válvula

5 - 78

Utilice la herramienta especial. Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

Levantaválvulas y chaveta de válvula

1. Extraer:

• Taqué 2 NOTA: Identifique la posición de cada levantaválvula 1 y taqué 2 con mucho cuidado de forma que posteriormente los pueda volver a montar en su posición original.

• Sellado de la válvula Fuga en el asiento de la válvula → Comprobar el frontal de la válvula, el asiento y la anchura de este. Procedimiento de comprobación:
• Vierta un disolvente limpio 1 por las lumbreras de admisión y escape.
• Compruebe que las válvulas cierren correctamente. No debe haber ninguna fuga en el asiento de la válvula 2.

NOTA: Acople un compresor de muelles de válvula 1 entre la sujeción del muelle y la culata para extraer las chavetas de válvula. Compresor de muelle de válvula: YM-4019/90890-04019 COMPROBACIÓN Válvula

1. Medir:

• Holgura de vástago a guía Holgura de vástago a guía = diámetro interior de la guía de válvula a – diámetro del vástago de la válvula b Fuera del valor especificado
• Cambiar la guía de válvula. Holgura (de vástago a guía): Admisión: 0,010 ~ 0,037 mm (0,0004 ~ 0,0015 in) <Límite>: 0,08 mm (0,003 in) Escape: 0,025 ~ 0,052 mm (0,0010 ~ 0,0020 in) <Límite>: 0,10 mm (0,004 in)

• Guía de válvula Arbeitsvorgang: Procedimiento de cambio: NOTA: Para facilitar el desmontaje, la instalación y para mantener un ajuste correcto, caliente la culata a más de 100 °C (212 °F).

• Extraiga la guía de válvula con un extractor 1.
• Instale la nueva guía de válvula con un extractor 1 y un montador de guías 2.
• Después de instalar la guía de la válvula, practique un taladro en la misma con un rectificador de guías de válvula 3 para obtener la holgura de vástago a guía correcta. Extractor de guía de válvulas: Admisión: 4,0 mm (0,16 in) YM-4111/ 90890-04111 Escape: 4,5 mm (0,18 in) YM-4116/ 90890-04116 Montador de guías de válvulas: Admisión: 4,0 mm (0,16 in) YM-4112/ 90890-04112 Escape: 4,5 mm (0,18 in) YM-4117/ 90890-04117 Rectificador de guías de válvulas: Admisión: 4,0 mm (0,16 in) YM-4113/ 90890-04113 Escape: 4,5 mm (0,18 in) YM-4118/ 90890-04118 NOTA: Después de cambiar la guía de válvula rectifique el asiento.

• Frontal de la válvula Picadura/desgaste → Pulir el frontal.
• Extremo del vástago de la válvula Forma de seta o diámetro mayor que el cuerpo del vástago → Cambiar.

• Espesor del margen a Fuera del valor especificado
• Cambiar. Espesor del margen: Admisión: 0,8 mm (0,0315 in) Escape: 0,7 mm (0,0276 in) Medir:
• Descentramiento (vástago de la válvula) Fuera del valor especificado
• Cambiar. Límite de descentramiento: 0,01 mm (0,0004 in) NOTA:
• Cuando monte una válvula nueva, cambie siempre la guía.
• Si extrae o cambia la válvula, cambie siempre la junta aceite.

• Depósitos de carbón (del frontal y el asiento de la válvula) Comprobar:
• Asiento de la válvula Picadura/desgaste → Rectificar el frontal. Medir:
• Anchura del asiento de la válvula a Fuera del valor especificado
• Rectificar el asiento de la válvula. Anchura del asiento de la válvula: Admisión: 0,9 ~ 1,1 mm (0,0354 ~ 0,0433 in) <Límite>: 1,6 mm (0,0630 in) Escape: 0,9 ~ 1,1 mm (0,0354 ~ 0,0433 in) <Límite>: 1,6 mm (0,0630 in) Procedimiento de medición:
• Aplique tinte azul de mecánica (Dykem) b al frontal de la válvula.
• Monte la válvula en la culata.
• Presione la válvula por la guía y en el asiento para efectuar un trazado claro.
• Mida la anchura del asiento de válvula. Donde el asiento y el frontal de la válvula se tocan se debe haber eliminado el tinte.
• Si el asiento de la válvula es demasiado ancho, demasiado estrecho o no está centrado, se debe rectificar. Lapidar:
• Frontal de la válvula
• Asiento de la válvula NOTA: Después de rectificar el asiento de la válvula o cambiar esta y la guía, se deben lapidar el asiento y el frontal. Procedimiento de lapidado:
• Aplique una capa gruesa de compuesto lapidador al frontal de la válvula. ATENCION: Evite que el compuesto entre en el espacio entre el vástago y la guía.

• Aplique aceite de disulfuro de molibdeno al vástago de la válvula.
• Monte la válvula en la culata.
• Gire la válvula hasta que el frontal y el asiento estén pulidos uniformemente y luego elimine todo el compuesto. NOTA: Para obtener un lapidado óptimo, golpee ligeramente el asiento de la válvula mientras hace girar esta adelante y atrás entre las manos.

• Aplique un compuesto lapidador fino al frontal de la válvula y repita las operaciones anteriores. NOTA: Después de cada operación de lapidado no olvide eliminar todo el compuesto del frontal y el asiento de la válvula.

• Aplique tinte azul de mecánica (Dykem) al frontal de la válvula.
• Monte la válvula en la culata.
• Presione la válvula por la guía y en el asiento para efectuar un trazado claro.
• Vuelva a medir la anchura del asiento de válvula. Si la anchura del asiento de la válvula está fuera del valor especificado, vuelva a rectificar y a lapidar el asiento. Longitud libre (muelle de la válvula): Admisión: 36,58 mm (1,44 in) <Límite>: 35,58 mm (1,40 in) Escape: 37,54 mm (1,48 in) <Límite>: 36,54 mm (1,44 in)

Muelle de la válvula

1. Medir:

• Longitud libre del muelle de la válvula a Fuera del valor especificado
• Tensión del muelle comprimido a Fuera del valor especificado
• Cambiar. b Longitud montada Tensión del muelle comprimido: Admisión: 103 ~ 118 N a 29,13 mm (10,50 ~ 12,09 kg a 29,13 mm, 23,15 ~ 26,66 lb a 1,15 in) Escape: 126 ~ 144 N a 29,30 mm (12,85 ~ 14,68 kg a 29,30 mm, 28,32 ~ 32,37 lb a 1,15 in)

• Inclinación del muelle a Fuera del valor especificado
• Cambiar. Límite de inclinación del muelle: Admisión: 2,5°/1,6 mm (0,063 in) Escape: 2,5°/1,6 mm (0,063 in) Levantaválvulas

1. Comprobar:

• Levantaválvulas Rayaduras/daños → Cambiar los levantaválvulas y la culata.

MONTAJE E INSTALACIÓN

1. Aplicar:

• Aceite de disulfuro de molibdeno En el vástago y la junta del mismo.

• Asiento del muelle de la válvula 2
• Junta del vástago de la válvula 3 New
• Muelle de la válvula 4
• Sujeción del muelle de la válvula 5 A la culata. NOTA:
• Verifique que cada válvula quede instalada en su posición original; observe también el color pintado del modo siguiente. Admisión (medio) a: Naranja Admisión (derecha/izquierda) b: Verde Escape: sin pintura
• Instale los muelles con el extremo mayor c hacia arriba. d Extremo menor

• Chaveta de válvula NOTA: Mientras comprime el muelle con un compresor de muelles de válvula 1 instale las chavetas de válvula. Compresor de muelle de válvula: YM-4019/90890-04019 Para sujetar las chavetas de válvula al vástago, golpee ligeramente la punta de la válvula con un taco de madera. ATENCION: Si la golpea demasiado fuerte puede dañar la válvula.

• Aplique aceite de disulfuro de molibdeno al extremo del vástago de la válvula.
• Aplique aceite de motor a los levantaválvulas.
• Los levantaválvulas deben girar con suavidad al impulsarlos con un dedo.
• Reinstale con cuidado los levantaválvulas y taqués en sus posiciones originales.

CILINDRO Y PISTÓN

CILINDRO Y PISTÓN

1 Desmontaje del cilindro Extensión del desmontaje: Extensión del desmontaje Orden 2 Desmontaje del pistón Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL CILINDRO Y EL

PISTÓN Preparación para el desmontaje Culata

Consulte el apartado “CULATA”.

Clip del pasador de pistón

Conjunto de aros de pistón

5 - 98

Utilice la herramienta especial. Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Extraer:

• Clip del pasador de pistón 1
• Pasador del pistón 2
• Haga marcas de identificación en cada cabeza de pistón como referencia para el posterior montaje.
• Antes de extraer el pasador de pistón, desbarbe el surco del clip y la zona del orificio del pasador. Si el surco del pasador del pistón está desbarbado pero sigue siendo difícil extraer el pasador, utilice el conjunto extractor del pasador de pistón 4. Conjunto extractor de pasador de pistón: YU-1304/90890-01304 ACHTUNG: ATTENZIONE: ATENCION: No utilice un martillo para extraer el pasador del pistón.

• Aro de pistón 1 NOTA: Separe los extremos levantando al mismo tiempo el aro por encima de la corona del pistón como se muestra en la ilustración. COMPROBACIÓN Cilindro y pistón

1. Comprobar:

• Cilindro y paredes del pistón Rayaduras verticales → Cambiar el cilindro y el pistón.

2. Medir:

• Holgura entre pistón y cilindro Procedimiento de medición: 1er paso:
• Mida el diámetro del cilindro “C” con un medidor de diámetro de cilindros. NOTA: Mida el diámetro del cilindro “C” paralelo y perpendicular al cigüeñal. Seguidamente calcule el promedio de las mediciones.

ZYLINDER UND KOLBEN

CILINDRO E PISTONE

CILINDRO Y PISTÓN

Diámetro del 77,00 ~ 77,01 mm cilindro “C” (3,0315 ~ 3,0319 in) Límite de conicidad “T” 0,05 mm (0,002 in) Ovalización “R” 0,05 mm (0,002 in) “C” = Máximo D “T” = (Máximo D1 o D2) – (Máximo D5 o D6) “R” = (Máximo D1, D3 o D5) – (Mínimo D2, D4 o D6)

• Si está fuera del valor especificado, cambie el conjunto de cilindro, pistón y aros. 2º paso:
• Mida el diámetro de la superficie lateral del pistón “P” con un micrómetro. a 8 mm (0,31 in) desde el borde inferior del pistón Tamaño del pistón “P”

• Si está fuera del valor especificado cambie el conjunto de pistón y aros. 3er paso:
• Calcule la holgura de pistón a cilindro con fórmula siguiente: Holgura de pistón a cilindro = diámetro del cilindro “C” – diámetro de la superficie lateral del pistón “P” Holgura entre pistón y cilindro: 0,030 ~ 0,055 mm (0,0012 ~ 0,0022 in) <Límite>: 0,1 mm (0,004 in)
• Si está fuera del valor especificado, cambie el conjunto de cilindro, pistón y aros.

5 - 102

1. Medir:

• Holgura lateral del aro Utilice una galga palpadora 1. Fuera del valor especificado
• Cambiar el conjunto de pistón y aros. NOTA: Limpie el carbón de los surcos de los aros antes de medir la holgura lateral. Situar:
• Aro de pistón (en cilindro) NOTA: Introduzca un aro en el cilindro y empújelo aproximadamente 10 mm (0,39 in) en el interior. Empuje el aro con la corona del pistón de forma que el aro se sitúe perpendicular al diámetro del cilindro. a 10 mm (0,39 in) a 10 mm (0,39 in) a 10 mm (0,39 in)

• Distancia entre extremos de aro de pistón Fuera del valor especificado
• Cambiar. NOTA: No se puede medir la distancia entre extremos de aro de pistón en el espaciador expansor del aro de engrase. Si los surcos del aro de engrase tienen una holgura excesiva, cambie los tres aros.

ZYLINDER UND KOLBEN

CILINDRO E PISTONE

CILINDRO Y PISTÓN

Ringstoß: Distancia entre extremos de aro de pistón: Pasador del pistón

1. Comprobar:

• Pasador del pistón Decoloración azul/estrías → Cambiar y luego comprobar el sistema de engrase.

2. Medir:

• Holgura entre pasador y pistón Procedimiento de medición:
• Mida el diámetro exterior (pasador del pistón) a. Si está fuera del valor especificado cambie el pasador de pistón. Diámetro exterior (pasador de pistón): 15,991 ~ 16,000 mm (0,6296 ~ 0,6299 in)
• Mida el diámetro interior (pistón) b. Diámetro interior (pistón): 16,002 ~ 16,013 mm (0,6300 ~ 0,6304 in)
• Calcule la holgura de pasador a pistón con la fórmula siguiente. Holgura entre pasador y pistón = diámetro interior (pistón) b – diámetro exterior (pasador de pistón) a
• Si está fuera del valor especificado cambie el pistón. Holgura entre pasador y pistón: 0,002 ~ 0,022 mm (0,0001 ~ 0,0009 in) <Límite>: 0,07 mm (0,003 in)

ZYLINDER UND KOLBEN

CILINDRO E PISTONE

CILINDRO Y PISTÓN

MONTAJE E INSTALACIÓN

Aros de pistón y pistón

1. Instalar:

• Aro de pistón En el pistón. NOTA:
• Verifique que los aros de pistón queden colocados con las marcas o números del fabricante en la parte superior de los aros.
• Engrase el pistón y los aros con aceite de motor abundante.

a Extremo del aro superior b Extremo del segundo aro c Extremo del aro de engrase (superior) d Aro de engrase e Extremo del aro de engrase (inferior)

• Aro de engrase Descentre las holguras del extremo de los aros de pistón como se muestra. Instalar:
• Pasador del pistón 2
• Clip del pasador de pistón 3 New NOTA:
• Aplique aceite de motor al pasador y al pistón.
• Verifique que la flecha a del pistón quede orientada hacia el lado de escape del motor.
• Antes de instalar el clip del pasador del pistón, cubra la abertura del cárter con un paño limpio para evitar que el clip se caiga al cárter.
• Instale los clips del pasador de pistón con los extremos hacia abajo. Cilindro

1. Lubricar:

• Cilindro NOTA: Aplique una capa generosa de aceite de motor.

NOTA: Aplique grasa de jabón de litio a la junta tórica.

NOTA: Instale el cilindro con una mano mientras comprime los aros con la otra. ATENCION:

• Pase la cadena de distribución 3 por la cavidad correspondiente.
• Tenga cuidado de no dañar la guía de la cadena de distribución 4 durante la instalación.

EMBRAGUE 1 Desmontaje de la barra de empuje 1, 2 y del eje de la palanca de empuje 2 Desarmado de la barra de empuje 1 3 Desmontaje de la disco de fricción y el disco de embrague 4 Desmontaje del engranaje conducido primario Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL EMBRAGUE

Preparación para el desmontaje Vacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL MOTOR” en el CAPÍTULO 3. Pedal de freno Consulte el apartado “DESMONTAJE DEL MOTOR”. Desconéctelo del lado del motor.

5 - 114

CLUTCH Extensión del desmontaje

Orden Nombre de la pieza Placa de fricción Ctd. ENG Observaciones

Arandela de seguridad

Engranaje conducido primario

Eje de la palanca de empuje

5 - 118

Utilice la herramienta especial. Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Extraer:

• Arandela de seguridad 2
• Resalte de embrague 3 NOTA: Enderece la solapa de la arandela de seguridad y el sujetador de embrague 4 para sostener el resalte de embrague. Herramienta de sujeción del embrague: YM-91042/90890-04086 COMPROBACIÓN Caja y resalte de embrague

1. Comprobar:

• Caja de embrague 1 Grietas/desgaste/daños → Cambiar.
• Resalte de embrague 2 Rayadura/desgaste/daños → Cambiar. Engranaje conducido primario

1. Comprobar:

• Holgura circunferencial Hay holgura → Cambiar.
• Dientes de los engranajes a Desgaste/daños → Cambiar. Muelle del embrague

1. Medir:

• Longitud libre del muelle de embrague a Fuera del valor especificado
• Cambiar el conjunto de muelles. Placa de fricción

1. Medir:

• Espesor de las placas de fricción Fuera del valor especificado
• Cambiar el conjunto de placas. Medir en los cuatro puntos. Espesor de la placa de fricción: 2,9 ~ 3,1 mm (0,114 ~ 0,122 in) <Límite>: 2,7 mm (0,106 in) Disco de embrague

1. Medir:

• Deformación del disco de embrague Fuera del valor especificado
• Cambiar el conjunto de discos de embrague. Utilice una placa de superficie 1 y una galga de espesores Límite de deformación: 0,1 mm (0,004 in) Eje de la palanca de empuje

1. Comprobar:

• Eje de la palanca de empuje Desgaste/daños → Cambiar. Barra de empuje

1. Comprobar:

• Bola 5 Desgaste/daños/alabeo → Cambiar.

5 - 122

MONTAJE E INSTALACIÓN

Eje de la palanca de empuje

1. Instalar:

• Eje de la palanca de empuje

• Tornillo (eje de la palanca de empuje) 2 10 Nm (1,0 m · kg, 7,2 ft · lb) NOTA:
• Aplique grasa de jabón de litio al labio de la junta de aceite.
• Aplique aceite de motor al eje de la palanca de empuje.
• Coloque la placa de asiento 3 en el surco a del eje y apriete el tornillo (placa de asiento). Embrague

1. Instalar:

• Engranaje conducido primario

• Arandela de presión 2
• Resalte de embrague 3 NOTA: Aplique aceite de motor a la circunferencia interior del engranaje conducido primario.

NOTA: Utilice el sujetador de embrague 3 para sostener el resalte. Instalar:

• Arandela de seguridad 1 New Herramienta de sujeción del embrague: YM-91042/90890-04086 È USA y CDN É Excepto USA y CDN

Doble la solapa de la arandela de seguridad 1. Instalar:

• Muelle amortiguador 2 NOTA:
• Instale la placa de asiento con la parte biselada a hacia el resalte de embrague 3.
• Instale la placa de asiento de forma que no quede atrapada el paso b.
• Instale el muelles amortiguador con la pintura c hacia arriba.

• Placa de fricción 1 1
• Disco de embrague 1 2
• Placa de fricción 2 3
• Disco de embrague 2 4 NOTA:
• Instale los discos de embrague y las placas de fricción alternativamente en el resalte de embrague, empezando por una placa de fricción y terminando por una placa de fricción.
• Utilice las placas de fricción 1 para el principio y el final mientras observa la diferencia del trazado de superficie.
• Aplique aceite de motor a las placas de fricción y a los discos de embrague.
• A diferencia del disco de embrague 2, la superficie del disco de embrague 1 no es brillante. Utilice el disco de embrague 1 para el principio mientras observa la diferencia del brillo de superficie.

• Anillo elástico 3 New A la barra de empuje 1 4. NOTA: Aplique aceite de motor al cojinete y a la arandela.

• Barra de empuje 1 3 NOTA: Aplique aceite de motor a las barras de empuje 1 y 2 y a la bola. CLUTCH EMBRAYAGE ENG

NOTA: Apriete los tornillos por etapas y en zigzag.

10. Instalar:

• Clavija de centrado 1
• Junta (tapa de embrague) 2 NOTA: Apriete los tornillos por etapas y en zigzag. ENG ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y

TAPA DEL CÁRTER DERECHA

1 Desmontaje del elemento del filtro de aceite 3 Desmontaje de la tapa derecha del cárter Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desmontaje de la bomba de agua Ctd. Observaciones

DESMONTAJE DEL ELEMENTO DEL

FILTRO DE ACEITE, LA BOMBA DE

AGUA Y LA TAPA DEL CÁRTER DERECHA Preparación para el desmontaje Vacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL MOTOR” del CAPÍTULO 3. Vacíe el refrigerante. Consulte el apartado “CAMBIO DEL REFRIGERANTE” del CAPÍTULO 3. Tubo del radiador 3 Desconéctelo del lado de la bomba de agua. Tubo de escape Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR” del CAPÍTULO 3. Pedal de freno Consulte el apartado “DESMONTAJE DEL MOTOR”. Protección del motor

Tapa del elemento del filtro de aceite

Elemento del filtro de aceite

5 - 132

Extensión del desmontaje

Orden Nombre de la pieza Ctd.

Carcasa de la bomba de agua

Tubería de suministro de aceite

Tapa derecha del cárter

5 - 136

ENG Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Extraer:

• Eje del rotor 3 NOTA: Sostenga el eje del rotor sobre su anchura por las partes planas a con unos alicates, etc. y extraiga el rotor. Dichtring Paraolio Junta de aceite NOTA: No es necesario desarmar la bomba de agua, salvo que exista alguna anomalía, por ejemplo un nivel excesivo de refrigerante, decoloración de este o un color lechoso del aceite de la caja de cambios.

• Lager 1 Demontieren:

• Cuscinetto 1 Togliere:

• Junta de aceite 1 COMPROBACIÓN Tubería de suministro de aceite

1. Comprobar:

• Tubería de suministro de aceite 1 Dobladura/daños → Cambiar. Obstruido → Aplicar aire comprimido. Eje del rotor

1. Comprobar:

• Eje del rotor 1 Alabeo/desgaste/daños → Cambiar. Presencia de posos → Limpiar.

5 - 138

Engranaje del eje del rotor

1. Comprobar:

• Dientes de los engranajes a Desgaste/daños → Cambiar. Cojinete

1. Comprobar:

• Cojinete Gire la guía interior con un dedo. Punto duro/agarrotamiento → Cambiar. Junta de aceite

1. Comprobar:

• Junta de aceite 1 Desgaste/daños → Cambiar.

MONTAJE E INSTALACIÓN

1. Instalar:

• Junta de aceite 1 New NOTA:
• Aplique grasa de jabón de litio al labio de la junta de aceite.
• Instale la junta de aceite con las marcas o números del fabricante hacia la cubierta del cárter derecha 2.

• Lager 1 NOTA: Monte el cojinete presionando la guía exterior en paralelo. Eje del rotor

1. Instalar:

• Tenga cuidado de no dañar el labio de la junta de aceite; vigile asimismo que el muelle no se salga de su posición.
• Cuando instale el eje del rotor, aplique grasa de jabón de litio al labio de la junta de aceite y al propio eje. Asimismo, instale el eje mientras lo hace girar.
• Sostenga el eje del rotor sobre su anchura por las partes planas a con unos alicates, etc. e instale el rotor. Tapa derecha del cárter

1. Instalar:

• Clavija de centrado 1
• Junta 4 New NOTA: Aplique grasa de jabón de litio a la junta tórica.

• Tapa derecha del cárter 1
• Tornillo (tapa derecha del cárter) 2

• Aplique aceite de motor al extremo del eje del rotor.
• Acople el engranaje del eje del rotor 3 al engranaje impulsor primario 4.
• Apriete los tornillos por etapas y en zigzag. NOTA: Instálelos de forma que haya una holgura mínima a de 13 mm (0,51 in) entre el arranque a pedal y el bastidor, y de forma que el arranque a pedal no entre en contacto con la tapa del cárter cuando se accione.

• Arandela de cobre 1 New
• Tubería de suministro de aceite 2
• Perno de unión (M8) 3

• Perno de unión (M10) 4 Carcasa de la bomba de agua

1. Instalar:

• Clavija de centrado 1
• Junta tórica 2 New NOTA: Aplique grasa de jabón de litio a la junta tórica.

• Carcasa de la bomba de agua

• Tornillo (carcasa de la bomba de agua) 2 Elemento del filtro de aceite

1. Instalar:

• Elemento del filtro de aceite 1
• Tapa del elemento del filtro de aceite 3
• Tornillo (tapa del elemento del filtro de aceite)

NOTA: Aplique grasa de jabón de litio a la junta tórica. BALANCER ENG BALANCER COMPENSADOR 1 Desmontaje del engranaje impulsor del eje compensador 2 Eje compensador Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL COMPENSADOR

Preparación para el desmontaje

Engranaje conducido primario Consulte el apartado “EMBRAGUE”. Tapa derecha del cárter Consulte el apartado “ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA”. Estátor Consulte el apartado “MAGNETO CA Y EMBRAGUE DE ARRANQUE”.

Tuerca (engranaje impulsor primario)

Tuerca (engranaje conducido del eje compensador)

Arandela de seguridad

Engranaje impulsor primario

Engranaje impulsor del eje compensador

Arandela de seguridad

Engranaje conducido del eje compensador

5 - 148

Consulte el apartado “PUNTOS DE DESMONTAJE”. Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

Engranaje impulsor y engranaje conducido del eje accionador del eje compensador

1. Enderece la lengüeta de la arandela de seguridad.

2. Aflojar:

• Tuerca (engranaje impulsor primario) 1
• Tuerca (engranaje conducido del eje compensador) 2 Eje compensador

1. Extraer:

• Eje compensador 1 NOTA: Cuando extraiga el eje compensador, alinee el centro a del contrapeso del mismo con la línea que une los centros del cigüeñal y el propio eje compensador. COMPROBACIÓN Engranaje impulsor primario, engranaje impulsor y engranaje conducido del eje compensador

1. Comprobar:

• Engranaje impulsor primario

• Engranaje impulsor del eje compensador 2
• Engranaje conducido del eje compensador 3 Desgaste/daños → Cambiar. Eje compensador

1. Comprobar:

• Eje compensador Grietas/daños → Cambiar.

5 - 150

NOTA: Coloque una placa de aluminio a entre los dientes del engranaje impulsor del eje compensador 3 y el engranaje conducido 4.

MONTAJE E INSTALACIÓN

Eje compensador, engranaje impulsor y engranaje conducido del eje compensador

1. Instalar:

• Eje compensador 1 NOTA:
• Aplique aceite de motor al cojinete.
• Cuando instale el eje compensador, alinee el centro a del contrapeso del mismo con la línea que une los centros del cigüeñal y el propio eje compensador.

• Engranaje conducido del eje compensador 1 NOTA: Acople el engranaje conducido al eje compensador mientras alinea la marca perforada a del engranaje con la estría inferior b del extremo del eje.

• Engranaje impulsor del eje compensador 1 NOTA:
• Alinee la marca perforada a del engranaje accionador del eje compensador con la marca perforada b del engranaje conducido 2.
• Alinee la marca perforada c del engranaje accionador del eje compensador con la marca perforada d del extremo del cigüeñal.

• Engranaje impulsor primario

• Tuerca (engranaje impulsor primario) 4

• Arandela de seguridad 1
• Tuerca (engranaje conducido del eje compensador) 2

• Instale el engranaje impulsor primario con la parte escalonada a hacia el motor.
• Coloque una placa de aluminio b entre los dientes del engranaje impulsor del eje compensador 5 y el engranaje conducido 6.

Doble la lengüeta de la arandela de seguridad. ENG OIL PUMP OIL PUMP Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desarmado de la bomba de aceite Ctd. Observaciones

DESMONTAJE Y DESARMADO DE LA

BOMBA DE ACEITE

Preparación para el desmontaje

Engranaje conducido primario Consulte el apartado “EMBRAGUE”. Tapa derecha del cárter Consulte el apartado “ELEMENTO DEL FILTRO DE ACEITE, BOMBA DE AGUA Y TAPA DEL CÁRTER DERECHA”.

Engranaje impulsor de la bomba de aceite

Conjunto de la bomba de aceite

Tapa de la bomba de aceite

Eje impulsor de la bomba de aceite

5 - 156

OIL TANK ENG OIL TANK

DEPÓSITO DE ACEITE

1 Desmontaje del depósito de aceite Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza C’td. Observaciones

DESMONTAJE DEL DEPÓSITO DE

ACEITE Preparación para el desmontaje

Vacíe el aceite del motor. Consulte la sección “CAMBIO DE ACEITE DEL MOTOR” en el CAPÍTULO 3.

Tubo respiradero del depósito de aceite

COMPROBACIÓN Bomba de aceite

1. Comprobar:

• Engranaje impulsor de la bomba de aceite 1
• Engranaje impulsor de la bomba de aceite 2
• Tapa de la bomba de aceite 4 Grietas/daños → Cambiar.

• Holgura entre rotores interior y exterior a (entre el rotor interior 1 y el rotor exterior 2)
• Holgura lateral b (entre el rotor exterior 2 y la caja del rotor 3)
• Holgura entre la caja y el rotor (entre la caja 3 y los rotores 1 2) Fuera del valor especificado
• Cambiar el conjunto de la bomba de aceite. Holgura entre rotores interior y exterior a: 0,12 mm máximo (0,0047 in máximo) <Límite>: 0,20 mm (0,008 in) Holgura lateral b: 0,09 ~ 0,17 mm (0,0035 ~ 0,0067 in) <Límite>: 0,24 mm (0,009 in) Holgura entre la caja y el rotor c: 0,03 ~ 0,10 mm (0,0012 ~ 0,0039 in) <Límite>: 0,17 mm (0,0067 in)

• No suave → Repetir los pasos 1 y 2 o cambiar las piezas defectuosas.

MONTAJE E INSTALACIÓN

1. Instalar:

• Eje impulsor de la bomba de aceite 1
• Clavija de centrado 3
• Rotor interior 1 4 NOTA:
• Aplique aceite de motor al eje impulsor de la bomba de aceite y al rotor interior 1.
• Ajuste la clavija de centrado en la ranura del rotor interior 1.

NOTA: Aplique aceite de motor al rotor exterior 1.

• Clavija de centrado 2
• Conjunto de la bomba de aceite 3
• Tornillo (conjunto de la bomba de aceite) [L = 25 mm (0,94 in)] 4 10 Nm (1,0 m · kg, 7,2 ft · lb)

• Tornillo (conjunto de la bomba de aceite) [L = 30 mm (1,18 in)] 5

• Aplique aceite de motor al rotor interior 2.
• Ajuste la clavija de centrado en la ranura del rotor interior 2.

• Tapa de la bomba de aceite 1
• Tornillo (tapa de la bomba de aceite) 2

NOTA: Aplique aceite de motor al rotor exterior 2.

5 - 164

• Engranaje impulsor de bomba de aceite 1
• Anillo elástico 3 New

NOTA: Aplique aceite de motor a la circunferencia interior del engranaje impulsor de la bomba de aceite. Albero del cambio

5 - 169

EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO 1 Desmontaje del eje del pedal de arranque 3 Desmontaje del eje del cambio Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desarmado del eje del pedal de arranque 4 Desmontaje de los segmentos Ctd. Observaciones

DESMONTAJE DEL EJE DEL PEDAL DE

ARRANQUE Y EL EJE DEL CAMBIO

Preparación para el desmontaje Bomba de aceite

Engranaje intermedio del pedal de arranque

Conjunto del eje del pedal de arranque

Engranaje del pedal de arranque

Eje del pedal de arranque

5 - 170

Consulte el apartado “PUNTOS DE DESMONTAJE”. Guida del cambio

Extensión del desmontaje

Orden Nombre de la pieza Ctd.

Conjunto de la palanca de cambio

5 - 174

Consulte el apartado “PUNTOS DE DESMONTAJE”. Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

Conjunto del eje del pedal de arranque

1. Extraer:

• Conjunto del eje del pedal de arranque 1 NOTA: Desenganche el muelle de torsión 2 del orificio a del cárter. Conjunto de guía y palanca de cambio

1. Extraer:

• Tornillo (guía de cambio)
• Conjunto de la palanca de cambio 2 NOTA: La palanca de cambio se desarma al mismo tiempo que la guía. NOTA: Gire el segmento en el sentido contrario al de las agujas del reloj hasta que se detenga y afloje el tornillo. ACHTUNG: ATTENZIONE: ATENCION: Si el segmento recibe un golpe, puede resultar dañado. Evite golpear el segmento cuando extraiga el tornillo. COMPROBACIÓN Eje del pedal de cambio y rueda de trinquete

1. Comprobar:

• Rueda de trinquete 1 suavidad de movimiento Movimiento no suave → Cambiar.
• Eje del pedal de arranque 2 Desgaste/daños → Cambiar.
• Muelle 3 Roto → Cambiar.

5 - 176

Engranaje del pedal de arranque, engranaje intermedio y rueda de trinquete

1. Comprobar:

• Engranaje del pedal de arranque 1
• Engranaje intermedio del pedal de arranque 2
• Rueda de trinquete 3
• Dientes de los engranajes a
• Dientes del trinquete b Desgaste/daños → Cambiar. Eje del cambio

1. Comprobar:

• Eje del cambio 1 Dobladura/daños → Cambiar.
• Muelle 2 Roto → Cambiar. Conjunto de guía y palanca de cambio

1. Comprobar:

• Pasador del trinquete 4
• Muelle 5 Desgaste/daños → Cambiar. Palanca de tope

1. Comprobar:

• Palanca de tope 1 Desgaste/daños → Cambiar.
• Muelle de torsión 2 Roto → Cambiar.

MONTAJE E INSTALACIÓN

1. Instalar:

NOTA: Alinee la muesca a del segmento con el pasador b de la leva de cambio. ATENCION: Si el segmento recibe un golpe, puede resultar dañado. Evite golpear el segmento cuando apriete el tornillo. Palanca de tope

1. Instalar:

• Tornillo (palanca de tope) 3 NOTA: Alinee el rodillo de la palanca de tope con la ranura del segmento. Conjunto de guía y palanca de cambio

1. Instalar:

• Pasador del trinquete 2
• Trinquete 3 A la palanca de cambio 4 NOTA: Aplique aceite de motor al muelle, al pasador del trinquete y al trinquete.

• Conjunto de la palanca de cambio 1 A la guía de cambio 2

• Conjunto de la palanca de cambio 1
• Guía de cambio 2 NOTA:
• La palanca de cambio se monta al mismo tiempo que la guía.
• Aplique aceite de motor al tornillo eje (segmento).

• Tornillo (guía de cambio) 1

1. Instalar:

• Eje del cambio 4 NOTA: Aplique aceite de motor al rodillo y al eje del cambio.

• Pedal de cambio Consulte el apartado “MAGNETO CA Y EMBRAGUE DE ARRANQUE”. Conjunto del eje del pedal de arranque

1. Instalar:

• Engranaje del pedal de arranque 1
• Anillo elástico 3 New
• Rueda de trinquete 4
• Anillo elástico 7 New Al eje del pedal de arranque 8 NOTA:
• Aplique aceite de disulfuro de molibdeno a las circunferencias interiores del pedal de arranque y a la rueda de trinquete.
• Alinee la marca perforada a de la rueda de trinquete con la marca perforada b del eje del pedal de arranque.

• Muelle de torsión 1 Al eje del pedal de arranque 2 NOTA: Verifique que el tope a del muelle de torsión se ajuste en el orificio b del eje del pedal de arranque.

• Guía del muelle 1 NOTA: Deslice la guía del muelle en el eje del pedal de arranque, verifique que el surco a de la guía se ajuste en el tope del muelle. Instalar:
• Conjunto del eje del pedal de arranque 1
• Aplique grasa de disulfuro de molibdeno a las superficies de contacto del tope del eje del pedal de arranque a y guía de la rueda de trinquete del eje del pedal de arranque 3.
• Aplique aceite de motor al eje del pedal de arranque.
• Deslice el conjunto del eje del pedal de arranque dentro del cárter y verifique que el tope del eje a encaja en la guía de la rueda de trinquete del eje del pedal de arranque.

• Muelle de torsión 1 NOTA: Gire el muelle de torsión en el sentido de las agujas del reloj y engánchelo en el orificio apropiado a del cárter. Engranaje intermedio del pedal de arranque

1. Instalar:

• Engranaje intermedio del pedal de arranque 1
• Anillo elástico 3 New NOTA:
• Aplique aceite de motor a la circunferencia interior del engranaje intermedio del pedal de arranque.
• Instale el engranaje intermedio del pedal de arranque con el lado rebajado a hacia usted.

MAGNETO CA Y EMBRAGUE DE ARRANQUE

1 Desmontaje del embrague del motor de arranque 2 Desmontaje del rotor 3 Desmontaje de la bobina captadora y la bobina del estátor Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DE LA MAGNETO CA Y

EL ESTÁTOR

Preparación para el desmontaje Vacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL MOTOR” del CAPÍTULO 3. Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES” del CAPÍTULO 3. Desconecte el cable de la magneto CA.

Tapa (limitador de par)

Tapa del cárter (izquierda)

Extensión del desmontaje

Orden Nombre de la pieza Ctd. ENG Observaciones

Consulte el apartado NOTA.

Utilice la herramienta especial. Consulte el apartado “PUNTOS DE DESMONTAJE”.

Engranaje impulsor del embrague del arranque

Tapa del conjunto del embrague del motor de arranque

Placa del engranaje intermedio

Engranaje intermedio

Consulte el apartado “PUNTOS DE DESMONTAJE”. NOTA: Apriete la tuerca del rotor a 65 Nm (6,5 m • kg, 47 ft • lb), aflójela y vuelva a apretarla a 65 Nm (6,5 m • kg, 47 ft • lb).

5 - 192

PUNTOS DE DESMONTAJE

1. Extraer:

• Arandela Utilice el soporte de la roldana Soporte de roldana: YS-1880-A/ 90890-01701 Extraer:
• Rotor 1 Utilice el extractor del rotor 2. Extractor de rotor: YM-04141/90890-04141 Embrague del motor de arranque

1. Extraer:

• Tapa del conjunto del embrague del motor de arranque 1 NOTA: Introduzca un destornillador fino o un objeto similar por debajo de la convexidad a y extraiga la tapa del conjunto del embrague del motor de arranque tirando suavemente para no dañarla.

• Starterkupplung 1 NOTA: Con un destornillador fino u objeto similar, extraiga la placa a levantándola poco a poco. COMPROBACIÓN Magneto CA

1. Comprobar:

• Superficie interna del rotor a
• Superficie externa del estátor Daños → Comprobar el descentramiento del cigüeñal y el cojinete del cigüeñal. Si es preciso, cambie la magneto CA o el estátor. Chaveta de media luna

1. Comprobar:

• Chaveta de media luna 1 Dañada → Cambiar. Embrague del motor de arranque

1. Comprobar:

• Embrague del motor de arranque Daños/desgaste → Cambiar.

• Engranaje intermedio
• Engranaje impulsor del embrague del arranque Picadura/rebabas/desconchamiento/rugosidad/desgaste → Cambiar las piezas defectuosas. Comprobar:
• Funcionamiento del embrague del motor de arranque

• Monte el engranaje impulsor 1 en el embrague del motor arranque 2 y sujete este.
• Al girar el engranaje impulsor del embrague del motor de arranque en el sentido contrario al de las agujas del reloj É, el embrague y el engranaje se deben acoplar. Si el engranaje y el embrague no se acoplan, el embrague del motor de arranque está averiado y se debe cambiar.
• Al girarlo, el engranaje impulsor del embrague del motor de arranque È debe girar libremente. Si el engranaje del embrague del motor de arranque no gira libremente, el embrague está averiado y se debe cambiar. Limitador de par

1. Comprobar:

• Limitador de par Daños/desgaste → Cambiar.

MONTAJE E INSTALACIÓN

Magneto CA y embrague del motor de arranque

1. Instalar:

• Tornillo (estátor) 2 ATENCION: Pase el cable de la bobina captadora y el cable de la bobina de carga por debajo del soporte, con cuidado de que dichos cables no queden atrapados entre sí. Asimismo, evite que los cables se aflojen en el ángulo del soporte a y toquen el engranaje impulsor del embrague del motor de arranque. NOTA: Aplique sellador al aislante del cable de la magneto CA. YAMAHA Bond N°1215 (ThreeBond® N°1215): 90890-85505 Instalar:
• Engranaje intermedio 2 1
• Clavija de centrado 2 NOTA: Aplique aceite de motor al engranaje intermedio 2.

• Placa del engranaje intermedio 1
• Tornillo (placa del engranaje intermedio) 2

• Engranaje impulsor del embrague del arranque 3
• Arandela 4 NOTA: Aplique aceite de motor a la arandela, el cojinete y la circunferencia interior del engranaje impulsor del embrague del motor de arranque. NOTA:
• Instale el embrague del motor de arranque con el lado de la placa hacia arriba.
• Cuando instale el embrague del motor de arranque, empuje los salientes a uno a uno en la circunferencia del embrague.
• Empuje el embrague del motor de arranque hasta que toque el rotor.

• Tapa del conjunto del embrague del motor de arranque 1 Al rotor 2. NOTA: Instale la tapa del conjunto del embrague del motor de arranque ajustando los trinquetes a en la ranura b del rotor.

• Desengrase las superficies de contacto de las partes cónicas del cigüeñal y del rotor.
• Cuando instale la chaveta de media luna, verifique que la superficie plana de la misma a quede paralela a la línea central del cigüeñal b.
• Cuando instale el rotor, alinee la ranura c del mismo con la chaveta de media luna. NOTA: Apriete la tuerca del rotor a 65 Nm (6,5 m • kg, 47 ft • lb), aflójela y vuelva a apretarla a 65 Nm (6,5 m • kg, 47 ft • lb). Soporte de disco: YS-1880-A/ 90890-01701

10. Instalar:

• Junta [tapa del cárter (izquierda)] New

• Tornillo [tapa del cárter (izquierda)] 3

• Tapa del cárter (izquierda) 1
• Tornillo [tapa del cárter (izquierda)] 2

Utilice el soporte disco 2. NOTA: Apriete los tornillos por etapas y en zigzag.

11. Instalar:

• Arandela 3 NOTA: Aplique aceite de motor al eje y a las arandelas. NOTA:
• Aplique grasa de jabón de litio a la junta tórica.
• Instale la tapa (engranaje intermedio 1) con la marca a hacia arriba.

13. Conectar:

• Cable de la magneto CA Consulte apartado

“DIAGRAMA DE CABLEADO”

14. Installare:

• Bullone (pedale del cambio)

14. Instalar:

• Tornillo (pedal de cambio ) NOTA: Cuando monte el pedal de cambio en el eje del cambio, verifique que el centro del pedal quede a aproximadamente 1,4 mm (0,06 in) a por encima de la parte superior de la estribera. ENGINE REMOVAL ENG EC4M0000 ENGINE REMOVAL

DESMONTAJE DEL MOTOR

Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL MOTOR

Preparación para el desmontaje Sujete la máquina colocando un soporte adecuado debajo del bastidor. ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Vacíe el aceite del motor. Consulte el apartado “CAMBIO DE ACEITE DEL MOTOR” del CAPÍTULO 3. Sillín y depósito de combustible Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES” del CAPÍTULO 3. Carburador Consulte el apartado “CARBURADOR”. Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR” del CAPÍTULO 3. Conjunto de la válvula de corte de aire Cable de embrague Desconéctelo del lado del motor. Radiador Consulte el apartado “RADIADOR”. Pedal de cambio Consulte el apartado “MAGNETO CA Y EMBRAGUE DE ARRANQUE”. Tubo respiradero de la culata Consulte el apartado “EJES DE LEVAS”. Tubo de aceite y tubo respiradero del depósito de aceite Consulte la sección “BOMBA DE ACEITE”.

5 - 210

ENGINE REMOVAL 1 Engine removal

DESMONTAJE DEL MOTOR

1 Desmontaje del motor Extensión del desmontaje: Extensión del desmontaje ENG Orden Nombre de la pieza Ctd. Observaciones Bobina de encendido Desconecte el cable de la magneto CA.

Cable del motor de arranque Desconéctelo del lado del motor de arranque. Cable negativo de la batería Desconéctelo del lado del motor.

Protección del motor

Interruptor de luz de punto muerto

Tapa del piñón de la cadena de transmisión

Tuerca (piñón motor)

Arandela de seguridad

Tornillo (pedal de freno)

Soporte superior del motor

Soporte inferior del motor

Tornillo de montaje del motor

5 - 214

Consulte el apartado “PUNTOS DE DESMONTAJE”. Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Extraer:

• Tuerca (piñón motor) 1
• Arandela de seguridad 2 NOTA:
• Enderece la lengüeta de la arandela de seguridad.
• Afloje la tuerca mientras acciona el freno trasero.

• Cadena de transmisión 2 NOTA: Extraiga el piñón motor junto con la cadena de transmisión. Desmontaje del motor

1. Extraer:

• Eje pivote 1 NOTA: Si extrae completamente el eje pivote se soltará el basculante. Si es posible, introduzca un eje de diámetro similar por el otro lado del basculante para sostenerlo.

• Motor 1 Por el lado derecho. NOTA: Compruebe que estén desconectados los acopladores, tubos y cables.

• Tornillo de montaje del motor (superior) 0

• Soporte superior del motor 8
• Tornillo (soporte superior del motor) 9

• Tornillo de montaje del motor (delante) 7

• Soporte inferior del motor 4
• Tornillo (soporte inferior del motor) 5

• Tornillo de montaje del motor (inferior) 3

• Protección inferior del motor

• Tornillo (protección inferior del motor) B

• Aplique aceite de disulfuro de molibdeno al eje pivote.
• Instale el espaciador con la pinza a encarada hacia el exterior del chasis. Pedal de freno

1. Instalar:

• Tornillo (pedal de freno) 4

MONTAJE E INSTALACIÓN

1. Instalar:

• Motor 1 Instale el motor por el lado derecho.

NOTA: Aplique grasa de jabón de litio al tornillo, las juntas tóricas y el soporte del pedal de freno. Piñón motor

1. Instalar:

• Cadena de transmisión 2 NOTA: Monte el piñón motor junto con la cadena de transmisión.

5 - 218

NOTA: Apriete la tuerca mientras acciona el freno trasero.

Doble la lengüeta de la arandela de seguridad para bloquear la tuerca. Instalar:

• Guía del piñón de la cadena de transmisión 1
• Tapa del piñón de la cadena de transmisión 2
• Tornillo (tapa del piñón de la cadena de transmisión) 3

Interruptor de luz de punto muerto

1. Instalar:

• Interruptor de luz de punto muerto 4
• Tornillo (interruptor de luz de punto muerto) 5

• Tuerca (piñón motor) 2

• Arandela de seguridad 1

NOTA: Aplique grasa de jabón de litio a la junta tórica.

CÁRTER Y CIGÜEÑAL

1 Desmontaje del cárter Extensión del desmontaje: Extensión del desmontaje Orden 2 Desmontaje del cigüeñal Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL CÁRTER Y EL

CIGÜEÑAL

Preparación para el desmontaje Motor Consulte el apartado “DESMONTAJE DEL MOTOR”. Pistón Consulte el apartado “CILINDRO Y PISTÓN”. Conjunto del eje del pedal de arranque Consulte el apartado “EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO”. Segmento Estátor Consulte el apartado “MAGNETO CA Y EMBRAGUE DE ARRANQUE”. Eje compensador

Consulte el apartado “COMPENSADOR”.

Guía de la cadena de distribución (lado de admisión)

Cadena de distribución

Tubería de suministro de aceite 2

5 - 224

Extensión del desmontaje

Orden Nombre de la pieza Ctd.

Sujeción del cable de embrague

Consulte el apartado “PUNTOS DE DESMONTAJE”. Utilice la herramienta especial. Consulte el apartado “PUNTOS DE DESMONTAJE”.

COJINETE DEL CÁRTER

1 Extracción del cojinete del cárter Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

EXTRACCIÓN DEL COJINETE DEL

CÁRTER Preparación para el desmontaje Caja de cambios Consulte el apartado “CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO”. Leva de cambio y horquilla de cambio

5 - 232

Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Separar:

• Cárter izquierdo Procedimiento de separación:
• Extraiga los tornillos del cárter 1, la guía de tubo 2 y la sujeción del cable del embrague 3. NOTA: Afloje cada tornillo 1/4 de vuelta cada vez y, cuando todos estén aflojados, extráigalos.

• Extraiga el cárter derecho 4. NOTA:
• Sitúe el cárter con el lado izquierdo hacia abajo y sepárelo introduciendo la punta de un destornillador a.
• Levante horizontalmente el cárter derecho mientras golpea ligeramente la separación del cárter y el resalte de montaje del motor con un mazo blando; deje el cigüeñal y la caja de cambios con el cárter izquierdo. ATENCION: Utilice un mazo blando para golpear la mitad de la carcasa. Golpee sólo en las partes reforzadas de la carcasa. No golpee las superficies de contacto de la junta. Proceda lentamente y con cuidado. Asegúrese de que las mitades de la carcasa se separen uniformemente. En caso de que no se separen, compruebe que no quede algún tornillo o herraje sujetos. No lo fuerce.

• Extraiga las clavijas de centrado y la junta tórica. Cigüeñal

1. Extraer:

• Cigüeñal 1 Utilice el separador de cárter Herramienta de separación del cárter: YU-1135-A/ 90890-01135 ATENCION: No utilice un martillo para extraer el cigüeñal. Cojinete del cárter

1. Extraer:

• Extraiga el cojinete del cárter presionando la guía interior.
• No utilice el cojinete que ha extraído. COMPROBACIÓN Cadena de distribución y guía

1. Comprobar:

• Cadena de distribución Grietas/rigidez→ Cambiar el conjunto de cadena de distribución y piñón del eje de levas.

2. Comprobar:

• Guía de la cadena de distribución Desgaste/daños → Cambiar. Cárter

1. Comprobar:

• Superficie de contacto a Rayaduras → Cambiar.
• Resalte de montaje del motor b, cárter Grietas/daños → Cambiar.

• Cojinete Gire la guía interior con un dedo. Punto duro/agarrotamiento → Cambiar. Comprobar:
• Junta de aceite Dañada → Cambiar. Cigüeñal

1. Medir:

• Límite de descentramiento a
• Límite del holgura del pie de biela b
• Holgura lateral de la cabeza de biela c
• Anchura del cigüeñal d Fuera del valor especificado
• Cambiar. Utilice la galga de cuadrante y un galga de espesores. Galga de cuadrante y soporte: YU-3097/90890-01252 Estándar <Límite> Anchura del cigüeñal: Depurador de aceite

1. Comprobar:

• Depurador de aceite Dañada → Cambiar. Tubería de suministro de aceite 2

1. Comprobar:

• Tubería de suministro de aceite 2 1
• Junta tórica 2 Dañada → Cambiar.
• Orificio de aceite a Obstruido → Aplicar aire comprimido.

5 - 238

• Tornillo (tope de cojinete)

MONTAJE E INSTALACIÓN

1. Instalar:

• Tornillo (tope de cojinete)

A cárter izquierdo y derecho. NOTA:

• Monte el cojinete presionando la guía exterior en paralelo.
• Para evitar que el tornillo [tope de cojinete (cigüeñal)] se afloje, introduzca la periferia de la cabeza del tornillo a en la parte cóncava b con un punzón, etc. Al hacerlo tenga cuidado de no dañar la ranura de la cabeza del tornillo. Cigüeñal

1. Instalar:

• Cigüeñal 1 Utilice el instalador de cigüeñal 2, 3, 4 y 5. Guía de montaje del cigüeñal 2: YU-90050/90890-01274 Tornillo de montaje del cigüeñal 3: YU-90050/90890-01275 Adaptador (M12) 4: YU-90063/90890-01278 Espaciador (instalador de cigüeñal) 5: YM-91044/90890-04081 È USA y CDN É Excepto USA y CDN NOTA:
• Sujete con una mano la biela en el punto muerto superior mientras gira la tuerca de la herramienta de montaje con la otra mano. Accione la herramienta de montaje hasta que el cigüeñal llegue al fondo del cojinete.
• Antes de montar el cigüeñal limpie la superficie de contacto del cárter. ATENCION: No utilice un martillo para introducir el cigüeñal. Comprobar:
• Funcionamiento del cambio
• Funcionamiento de la caja de cambios Funcionamiento no suave → Reparar.

NOTA: Limpie la superficie de contacto del cárter izquierdo y derecho antes de aplicar el sellador.

• Sellador En el cárter derecho 1. YAMAHA Bond N°1215 (ThreeBond® N°1215): 90890-85505 Instalar:
• Clavija de centrado 1
• Cárter derecho Al cárter izquierdo. NOTA:
• Aplique grasa de jabón de litio a la junta tórica.
• Acople el cárter derecho al cárter izquierdo. Golpee ligeramente el cárter con un mazo blando.
• Cuando monte el cárter, la biela debe estar situada en PMS (punto muerto superior). Instalar:
• Cadena de distribución 1
• Guía de la cadena de distribución (lado de admisión) 2
• Tornillo (guía de la cadena de distribución)3

NOTA: Aplique grasa de jabón de litio a las juntas tóricas.

• Tubería de suministro de aceite 2 1
• Tornillo (tubería de suministro de aceite 2) 3

NOTA: Apriete los tornillos del cárter por etapas y en zigzag. Apretar:

• Sujeción del cable de embrague 2

• Sellador Forzado en la superficie de contacto del cilindro.

10. Aplicar:

• Aceite del motor Al pasador del cigüeñal, el cojinete y el orificio de suministro de aceite.

11. Comprobar:

• Funcionamiento del cigüeñal y la caja de cambios. Funcionamiento no suave → Reparar. TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO Camma del cambio

Forcella del cambio 3

Forcella del cambio 2

Forcella del cambio 1

5 - 247

CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO ENG CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO 1 Desmontaje de la horquilla de cambio, la leva de cambio, el eje principal y el eje posterior Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DE LA CAJA DE

CAMBIOS, LA LEVA DE CAMBIO Y LA

HORQUILLA DE CAMBIO

Preparación para el desmontaje Motor Consulte el apartado “DESMONTAJE DEL MOTOR”. Separe el cárter.

Consulte el apartado “CÁRTER Y CIGÜEÑAL”.

Horquilla de cambio 3

Horquilla de cambio 2

Horquilla de cambio 1

5 - 248

Consulte el apartado “PUNTOS DE DESMONTAJE”.

GETRIEBE, SCHALTWALZE UND SCHALTGABELN

TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO ENG

PUNTOS DE DESMONTAJE

1. Extraer:

• Horquilla de cambio 3
• Horquilla de cambio 2
• Horquilla de cambio 1 NOTA:
• Extraiga el conjunto con el casquillo 3 montado en el cárter.
• Extraiga el conjunto con cuidado. Anote la posición de cada pieza. Preste mucha atención a la situación y dirección de las horquillas de cambio.
• Extraiga el eje principal, el eje posterior, la leva de cambio y la horquilla de cambio, todo junto, golpeando ligeramente el eje posterior de la caja de cambios con un mazo blando. COMPROBACIÓN Engranajes

1. Comprobar:

• Desplazable correspondiente

• Dientes de engranaje b
• Ranura de la horquilla de cambio c Desgaste/daños → Cambiar.

• Junta tórica 1 Dañada → Cambiar. Comprobar:
• Movimiento de los engranajes Movimiento no suave → Reparar o cambiar. Cojinete

1. Comprobar:

• Cojinete 1 Gire la guía interior con un dedo. Punto duro/agarrotamiento → Cambiar. Horquilla de cambio, leva de cambio y segmento

1. Comprobar:

• Horquilla de cambio 1 Desgaste/daños/rayaduras → Cambiar.

5 - 250

GETRIEBE, SCHALTWALZE UND SCHALTGABELN

TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO ENG

• Segmento 2 Desgaste/daños → Cambiar.

• Movimiento de la horquilla de cambio Movimiento no suave → Cambiar la horquilla de cambio. NOTA: Si una horquilla de cambio funciona mal, no solo cambie la propia horquilla sino también los dos engranajes adyacentes a ella.

MONTAJE E INSTALACIÓN

1. Instalar:

• Engranaje de piñón de 5ª (19T) 1
• Engranaje de piñón de 3ª (17T) 2
• Engranaje de piñón de 4ª (21T) 4
• Engranaje de piñón de 2ª (16T) 5 Al eje principal 6. NOTA: Aplique grasa de disulfuro de molibdeno a las superficies del interior y del extremo del engranaje intermedio y en la superficie interior del engranaje desplazable, a continuación, proceda a la instalación.

GETRIEBE, SCHALTWALZE UND SCHALTGABELN

TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

• Aplique grasa de disulfuro de molibdeno a las superficies del interior y del extremo del engranaje intermedio y en la superficie interior del engranaje desplazable, a continuación, proceda a la instalación.
• Aplique grasa de jabón de litio a la junta tórica.

• Piñón de rueda de 2ª (28T) 1
• Piñón de rueda de 4ª (23T) 2
• Piñón de rueda de 3ª (23T) 3
• Piñón de rueda de 5ª (17T) 4
• Piñón de rueda de 1ª (31T) 5
• Junta tórica 6 New Al eje posterior 7. Instalar:
• Anillo elástico 2 New NOTA:
• Verifique que el ángulo con el borde afilado del anillo elástico a esté situado en el lado opuesto al de la arandela y el engranaje b.
• Instale el anillo elástico con los extremos c uniformemente asentados en los surcos.

• Aplique grasa de jabón de litio al labio de la junta de aceite.
• Cuando monte el casquillo en el cárter tenga mucho cuidado con el labio de la junta de aceite.

GETRIEBE, SCHALTWALZE UND SCHALTGABELN

TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

• Horquilla de cambio 1 (I) 1
• Horquilla de cambio 2 (C) 2
• Horquilla de cambio 3 (D) 3
• Leva de cambio 4 A eje principal y eje posterior. NOTA:
• Aplique aceite de disulfuro de molibdeno a las ranuras de las horquillas de cambio.
• Acople la horquilla de cambio nº1 (I) al piñón de rueda de 4ª 5 y la nº3 (D) al piñón de rueda de 5ª 7 en el eje posterior.
• Acople la horquilla de cambio nº2 (C) al engranaje de piñón de 3ª 6 en el eje principal.

• Conjunto de la caja de cambios 1 Al cárter izquierdo 2. NOTA: Aplique aceite de motor a los cojinetes y barras de guía.

• Funcionamiento del cambio
• Funcionamiento de la caja de cambios Funcionamiento no suave → Reparar. Extensión del desmontaje NOTA: Esta sección está dirigida a los usuarios que tienen conocimientos y habilidades básicos referentes al mantenimiento de motocicletas Yamaha (p.ej., distribuidores Yamaha, ingenieros de mantenimiento, etc.) Recomendamos que los usuarios con pocos conocimientos y habilidades referentes al mantenimiento no inspeccionen, ajusten, desmonten ni vuelvan a montar sólo tomando este manual como referencia. Puede provocar problemas de mantenimiento y daños mecánicos. 1 Desmontaje de la rueda delantera 3 Desmontaje del disco de freno Extensión del desmontaje: Orden Nombre de la pieza 2 Extracción del cojinete de la rueda Ctd.

DESMONTAJE DE LA RUEDA

DELANTERA Preparación para el desmontaje

Tornillo (soporte del eje)

Tuerca (eje de la rueda delantera)

Eje de la rueda delantera

6-4 Observaciones ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Sujete la máquina colocando un soporte adecuado debajo del motor.

CHAS Sólo aflojar. Consulte el apartado “PUNTOS DE DESMONTAJE”. RUEDA TRASERA 1 Desmontaje de la rueda trasera 3 Desmontaje del disco de freno Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Extracción del cojinete de la rueda Ctd. Observaciones

DESMONTAJE DE LA RUEDA TRASERA

Preparación para el desmontaje

ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Sujete la máquina colocando un soporte adecuado debajo del motor.

Tuerca (eje de la rueda trasera)

Eje de la rueda trasera

Tensor de la cadena de transmisión

Piñón de la rueda trasera

Consulte el apartado “PUNTOS DE DESMONTAJE”. Consulte el apartado “PUNTOS DE DESMONTAJE”. NOTA: Empuje la rueda hacia delante y desmonte la cadena de transmisión 2. Cojinete de rueda (si es necesario)

1. Extraer:

• Cojinete 1 NOTA: Extraiga el cojinete con un extractor general de cojinetes 2. COMPROBACIÓN Rueda

1. Medir:

• Descentramiento de la rueda Fuera de límite → Reparar/ cambiar. Límite de descentramiento de la rueda: Radial 1: 2,0 mm (0,08 in) Lateral 2: 2,0 mm (0,08 in) Comprobar:
• Cojinete Gire la guía interior con un dedo. Punto duro/agarrotamiento → Cambiar. NOTA: Cambie el conjunto de cojinetes, junta de aceite y manguito de la rueda. Límite de flexión del eje de la rueda: 0,5 mm (0,020 in) NOTA: El valor de flexión se muestra en una mitad de la lectura de la galga de cuadrante. AVVERTENZA Eje de la rueda

1. Medir:

• Flexión del eje de la rueda Fuera del valor especificado
• Cambiar. Utilice la galga de cuadrante

ADVERTENCIA No trate de enderezar un eje doblado. Disco de freno

1. Medir:

• Deflexión del disco de freno (solo el disco de freno trasero) Utilice la galga de cuadrante Fuera del valor especificado
• Comprobar el descentramiento de la rueda. Si el descentramiento es correcto, cambie el disco de freno. Límite de deflexión del disco de freno: Trasero: <Límite>: 0,15 mm (0,006 in)

• Espesor del disco de freno a Fuera de límite → Cambiar. Espesor del disco de freno: Delantero: 3,0 mm (0,12 in) <Límite>: 2,5 mm (0,10 in) Trasero: 4,0 mm (0,16 in) <Límite>: 3,5 mm (0,14 in)

MONTAJE E INSTALACIÓN

1. Instalar:

• Cojinete (izquierda) 1
• Cojinete (derecha) 3
• Junta de aceite 4 New NOTA:
• Aplique grasa de jabón de litio al cojinete y al labio de la junta de aceite.
• Utilice un casquillo que coincida con el diámetro exterior de la guía del cojinete.
• Se debe montar primero el lado izquierdo del cojinete.
• Instale la junta de aceite con las marcas o números del fabricante hacia fuera. No golpee la guía interior del cojinete. Solo debe haber contacto con la guía exterior.

• Tornillo (disco de freno) 2

NOTA: Apriete los tornillos por etapas y en zigzag.

• Casquillo 1 NOTA: Aplique grasa de jabón de litio al labio de la junta de aceite.

• Geschwindigkeitssensor 1 Instalar:
• Sensor de velocidad 1 NOTA:
• Aplique grasa de jabón de litio al labio de la junta de aceite del sensor de velocidad.
• Verifique que los dos salientes a del cubo de rueda estén acoplados con las dos ranuras b del sensor de velocidad. NOTA:
• Instale el disco de freno 1 entre las pastillas 2 correctamente.
• Verifique que los salientes a del sensor de velocidad se ajusten sobre el tope b del tubo interior de la horquilla delantera.

• Radachse 1 Instalar:
• Eje de la rueda 1 NOTA: Aplique grasa de jabón de litio al eje de la rueda.

• Achsmutter 1 Apretar:
• Tornillo (soporte del eje) 1

6 - 16

NOTA: Antes de apretar el tornillo ajuste el eje de la rueda en el soporte del eje accionando varias veces la horquilla delantera mientras aplica el freno delantero. Rueda trasera

1. Instalar:

• Cojinete (derecha) 1
• Anillo elástico 2 New
• Cojinete (izquierda) 4
• Junta de aceite 5 New NOTA:
• Aplique grasa de jabón de litio al cojinete y al labio de la junta de aceite.
• Instale el cojinete con la junta hacia fuera.
• Utilice un casquillo que coincida con el diámetro exterior de la guía del cojinete.
• Se debe montar primero el lado derecho del cojinete.
• Instale la junta de aceite con las marcas o números del fabricante hacia fuera. ATENCION: No golpee la guía interior del cojinete. Solo debe haber contacto con la guía exterior.

NOTA: Apriete los tornillos por etapas y en zigzag.

• Piñón de la rueda trasera 1
• Tornillo (piñón de la rueda trasera) 2
• Arandela (piñón de la rueda trasera) 3
• Tuerca (piñón de la rueda trasera) 4

• Tornillo (disco de freno) 2 NOTA: Apriete las tuercas por etapas y en zigzag.

• Collarino 1 NOTA: Aplique grasa de jabón de litio al labio de la junta de aceite. NOTA: Instale el disco de freno 1 entre las pastillas 2 correctamente.

• Antriebskette 1 Instalar:
• Cadena de transmisión 1 NOTA: Empuje la rueda 2 hacia delante y monte la cadena de transmisión.

• Tensor de la cadena de transmisión izquierdo 1
• Eje de la rueda 2 NOTA:
• Instale el tensor de la cadena de transmisión izquierdo e introduzca el eje de la rueda por el lado izquierdo.
• Aplique grasa de jabón de litio al eje de la rueda.

• Tensor de la cadena de transmisión derecho 1
• Tuerca (eje de la rueda) 3 NOTA: Apriete provisionalmente la tuerca (eje de la rueda) en este punto.

• Holgura de la cadena de transmisión a Holgura de la cadena de transmisión: 48 ~ 58 mm (1,9 ~ 2,3 in) Consulte apartado

“AJUSTE DE LA HOLGURA

DE LA CADENA DE TRANSMISIÓN” del CAPÍTULO 3.

6 - 20

10. Apretar:

• Tuerca (eje de la rueda) 1

Allentare disassemblando la pinza del freno.

Staffa pompa del freno

FRENO DELANTERO Y FRENO TRASERO

FRENO DELANTERO 1 Desmontaje del tubo de freno 3 Desmontaje de la bomba de freno Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desmontaje de la pinza de freno Ctd.

DESMONTAJE DEL FRENO

DELANTERO Preparación para el desmontaje ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Sujete la máquina colocando un soporte adecuado debajo del motor. Vacíe el líquido de frenos.

Observaciones Consulte el apartado “PUNTOS DE DESMONTAJE”.

Soporte del tubo de freno (protector)

Soporte del tubo de freno (pinza de freno)

Tapón del pasador de la pastilla

Extraerlo al soltar el pasador de la pastilla.

Pasador de la pastilla

Soltarlo al desmontar la pinza de freno.

Soporte de la bomba de freno

6 - 26

CHAS Allentare disassemblando la pinza del freno.

FRENO TRASERO 1 Desmontaje de la bomba de freno 3 Desmontaje de la pinza de freno Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desmontaje del tubo de freno Ctd. Observaciones

DESMONTAJE DEL FRENO TRASERO

Preparación para el desmontaje

ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Sujete la máquina colocando un soporte adecuado debajo del motor.

Rueda trasera Consulte el apartado “RUEDA DELANTERA Y RUEDA TRASERA”. Vacíe el líquido de frenos. Consulte el apartado “PUNTOS DE DESMONTAJE”.

Soporte del tubo de freno

Tapón del pasador de la pastilla

Extraerlo al soltar el pasador de la pastilla.

Pasador de la pastilla

Soltarlo al desmontar la pinza de freno.

6 - 30

1 Desmontaje de la pinza de freno delantero Extensión del desmontaje: Extensión del desmontaje

Orden 2 Desmontaje de la pinza de freno trasero Nombre de la pieza Ctd. Observaciones Pasador de pastilla

Pistón de la pinza de freno

6 - 34

Consulte el apartado “PUNTOS DE DESMONTAJE”. 1 Desmontaje de la bomba de freno delantero Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desmontaje de la bomba de freno trasero Ctd. Observaciones Tapa de la bomba de freno

Flotador del depósito

Funda de la bomba de freno

Conjunto de la bomba de freno

6 - 38

Utilice unos alicates largos para anillos elásticos.

PUNTOS DE DESMONTAJE

1. Extraer:

• Tapa de la bomba de freno 1 [Trasero]
• Tapa de la bomba de freno 1
• Protector NOTA: No extraiga el diafragma. Acople el tubo transparente 2 al tornillo de purga 1 y coloque un recipiente apropiado debajo del extremo. Afloje el tornillo de purga y vacíe el líquido de frenos mientras aprieta la maneta o pisa el pedal. ATENCION:
• No reutilice el líquido de frenos.
• El líquido de frenos puede erosionar las superficies pintadas o las piezas de plástico. Elimine siempre inmediatamente líquido que se haya derramado. Pistón de la pinza del freno

1. Extraer:

• Pistón de la pinza del freno Utilice aire comprimido y proceda con cuidado. ADVERTENCIA
• Cubra el pistón con un trapo y tenga el máximo cuidado cuando el pistón salga expulsado del cilindro.
• No intente nunca sacar el pistón a mano. Procedimiento de desmontaje del pistón de la pinza:
• Introduzca un trozo de trapo en la pinza de freno para bloquearla.
• Con cuidado, expulse el pistón del cilindro de la pinza de freno con aire comprimido. È Delantero É Trasero

6 - 40

Juego de juntas del pistón de la pinza de freno

1. Extraer:

• Junta del pistón 2 NOTA: Extraiga las juntas del pistón y las juntas antipolvo empujándolas con el dedo. Cambie las juntas del pistón y las juntas antipolvo siempre que desmonte una pinza. COMPROBACIÓN Bomba de freno

1. Comprobar:

• Superficie interior de la bomba de freno a Desgaste/rayaduras → Cambiar el conjunto de la bomba de freno. Manchas → Limpiar. No intente nunca sacar las juntas del pistón y las juntas antipolvo a mano. Comprobar:
• Diafragma 1 Grietas/daños → Cambiar. Comprobar: (solo freno delantero)
• Flotador del depósito 1 Daños → Cambiar. Comprobar:
• Pistón de la bomba de freno 1
• Cubeta de la bomba de freno Desgaste/daños/rayaduras → Cambiar el conjunto de la bomba de freno. Pinza de freno

1. Comprobar:

• Superficie interior del cilindro de la pinza de freno a Desgaste/rayaduras → Cambiar el conjunto de la pinza de freno. È Delantero É Trasero Comprobar:
• Pistón de la pinza del freno 1 Desgaste/rayaduras → Cambiar el conjunto del pistón de la pinza de freno. Cambie las juntas del pistón y las juntas antipolvo 2 siempre que desmonte una pinza. Tubo de freno

1. Comprobar:

• Tubo de freno 1 Grietas/daños → Cambiar.

MONTAJE E INSTALACIÓN

WARNUNG AVVERTENZA ADVERTENCIA

• Se deben limpiar todas las piezas internas únicamente con líquido de frenos nuevo.
• Cuando estén montadas, las piezas internas se deben lubricar con líquido de frenos.
• Cambie las juntas del pistón y las juntas antipolvo siempre que desmonte una pinza. Pistón de la pinza del freno

1. Limpiar:

• Pistón de la pinza del freno Limpiar con líquido de frenos.

6 - 44

• Junta antipolvo 2 New New New ADVERTENCIA WARNUNG AVVERTENZA Utilice siempre justas de pistón y juntas antipolvo nuevas. NOTA: Ajuste correctamente las juntas del pistón y las juntas antipolvo en la ranura de de pinza de freno. È Delantero É Trasero Instalar:
• Pistón de la pinza del freno 1 NOTA: Aplique líquido de frenos a la pared del pistón. ATENCION:

• Instale el pistón con el lado hendido a hacia la pinza de freno.
• No lo fuerce nunca para introducirlo. Pinza del freno delantero

1. Instalar:

• Soporte de pastilla 1
• Pasador de pastilla 3 NOTA:
• Instale las pastillas de freno de forma que los salientes a se introduzcan en los rebajes de la pinza de freno b.
• Apriete provisionalmente el pasador de la pastilla. Instalar:
• Tornillo (pinza de freno) 2

• Pasador de pastilla 3

• Tapón de pasador de pastilla

• Bullone (pinza del freno) 2

Pinza de freno trasero

1. Instalar:

• Soporte de pastilla 1
• Pasador de pastilla 3 NOTA:
• Instale las pastillas de freno de forma que los salientes a se introduzcan en los rebajes de la pinza de freno b.
• Apriete provisionalmente el pasador de la pastilla.

• Tapón de pasador de pastilla

6 - 48

• Rueda trasera 2 Consulte el apartado “RUEDA DELANTERA Y RUEDA TRASERA”. Apretar:
• Pasador de pastilla 3

• Tapa del disco de freno 1
• Tornillo (tapa del disco de freno) 2

Conjunto de la bomba de freno

1. Limpiar:

• Conjunto de la bomba de freno Limpiar con líquido de frenos.

2. Instalar:

• Cubeta de la bomba de freno (primaria) 1
• Cubeta de la bomba de freno (secundaria) 2 Al pistón de la bomba de freno NOTA: Aplique líquido de frenos a la cubeta de la bomba de freno. ADVERTENCIA Después de instalarla, la cubeta debe quedar en la dirección que se muestra. Una colocación incorrecta puede alterar el funcionamiento del freno. È Delantero É Trasero

• Muelle 1 Al pistón de la bomba de freno

NOTA: Instale el muelle en el lado de menor diámetro. È Delantero É Trasero

Instalar: [Delantero]

• Conjunto de la bomba de freno 1
• Funda de la bomba de freno A la bomba de freno 5. [Trasero]
• Conjunto de la bomba de freno 1
• Funda de la bomba de freno A la bomba de freno 5. NOTA:
• Aplique líquido de frenos al conjunto de la bomba de freno.
• Aplique grasa de jabón de litio al extremo de la barra de empuje.
• Para instalar el anillo elástico utilice unos alicates largos para anillos elásticos. È Delantero É Trasero

6 - 50

• Tuerca (maneta de freno) 3

• Tornillo (maneta de freno) 2

• Instale el soporte de forma que la flecha a esté orientada hacia arriba.
• Apriete primero los tornillos de la parte superior del soporte de la bomba de freno y luego los de la parte inferior.

Bomba de freno delantero

1. Instalar:

• Soporte de la bomba de freno

• Tornillo (soporte de la bomba de freno) 3

NOTA: Aplique grasa de jabón de litio a la superficie deslizante de la maneta de freno, al tornillo y a la superficie de contacto del pistón de la bomba de freno. Bomba de freno trasero

1. Instalar:

• Perno de unión 3 Utilice siempre arandelas de cobre nuevas. Instale el tubo de freno de forma que la parte de tubería a se sitúe como se muestra y toque ligeramente la prolongación b de la bomba de freno.

• Tornillo (bomba de freno) 2

• Tornillo (pedal de freno) 4

NOTA: Aplique grasa de jabón de litio al tornillo, la junta tórica y el soporte del pedal de freno.

• Pasador hendido 3 New NOTA: Después de instalarlo, compruebe la altura del pedal de freno. Consulte el apartado “AJUSTE DEL FRENO TRASERO” del CAPÍTULO 3. Tubo de freno delantero

1. Instalar:

• Perno de unión 3 Utilice siempre arandelas de cobre nuevas. Instale el tubo de freno de forma que la parte de tubería a se sitúe como se muestra y toque ligeramente la prolongación b de la pinza de freno.

• Soporte del tubo de freno 1
• Tornillo (soporte del tubo de freno) 2

• Soporte del tubo de freno 1
• Tuerca (soporte del tubo de freno) 2

NOTA: Alinee la parte superior a del soporte del tubo de freno con la pintura b del tubo de freno.

Pase el tubo de freno a través de las guías delanteras del tubo de freno 1.

• Perno de unión 3 New ADVERTENCIA Utilice siempre arandelas de cobre nuevas. Tubo de freno trasero

1. Instalar:

• Perno de unión 3 Instale el tubo de freno de forma que toque el saliente de la bomba de freno a y su parte doblada b quede hacia abajo.

ADVERTENCIA Utilice siempre arandelas de cobre nuevas. ATENCION: Instale el tubo de freno de forma que la parte de tubería a se sitúe como se muestra y toque ligeramente la prolongación b de la pinza de freno. Instalar:

• Soporte del tubo de freno 1
• Tornillo (soporte del tubo de freno) 2 2 Nm (0,2 m · kg, 1,4 ft · lb) Después de instalar los soportes del tubo de freno verifique que este no toque el muelle (amortiguador trasero). Si lo hace, corrija la curvatura. Líquido de frenos

1. Llenar:

• Líquido de frenos Hasta que el líquido llegue a la línea de nivel “LOWER” a. Líquido de frenos recomendado: DOT n°4

• Utilice únicamente el líquido de frenos de la calidad indicada: De lo contrario las juntas de goma se pueden deteriorar, provocar fugas y reducir la eficacia de los frenos.
• Añada el mismo tipo de líquido de frenos; la mezcla de líquidos diferentes puede provocar una reacción química perjudicial y reducir la eficacia de los frenos.
• Evite que penetre agua en la bomba de freno cuando añada líquido. El agua reducirá significativamente el punto de ebullición del líquido y puede provocar una obstrucción por vapor. ATENCION: El líquido de frenos puede erosionar las superficies pintadas o las piezas de plástico. Elimine siempre inmediatamente el líquido que se haya derramado. Purga de aire:
• Sistema de frenos Consulte el apartado “PURGA

DE AIRE DEL SISTEMA DE

FRENOS” del CAPÍTULO 3. Comprobar:

• Nivel de líquido de frenos Nivel inferior → Llenar. Consulte el apartado “COMPROBACIÓN DEL NIVEL DE LÍQUIDO DE FRENOS” del CAPÍTULO 3. Instalar: [Delantero]
• Flotador del depósito
• Tapa de la bomba de freno 1
• Tornillo (tapa de la bomba de freno) 2

• Tapa de la bomba de freno 1
• Tornillo (tapa de la bomba de freno) 2

Después de instalarlo, mientras aprieta la maneta de freno o pisa el pedal, compruebe si hay fuga de líquido de frenos por el punto donde los pernos de unió están montados respectivamente en la bomba de freno y en la pinza. Instalar: (sólo el freno trasero)

• Tornillo (protector) 2

HORQUILLA DELANTERA 1 Desmontaje de la horquilla delantera Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd.

DESMONTAJE DE LA HORQUILLA

DELANTERA Preparación para el desmontaje Observaciones ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Sujete la máquina colocando un soporte adecuado debajo del motor. Rueda delantera Consulte el apartado “RUEDA DELANTERA Y RUEDA TRASERA”. Pinza del freno delantero Consulte el apartado “FRENO DELANTERO Y FRENO TRASERO”. Faro Manillar

Consulte el apartado “MANILLAR”.

Remache extraíble (soporte superior)

Soltarlo al desmontar la horquilla delantera.

Remache extraíble (soporte inferior)

6 - 64

CHAS FRONT FORK EC558000

DESMONTAJE DE LA HORQUILLA DELANTERA

1 Extracción de la junta de aceite Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Desmontaje de la varilla del amortiguador Ctd. Observaciones Tornillo de la tapa de la horquilla delantera

Consulte el apartado “PUNTOS DE DESMONTAJE”.

Muelle de la horquilla

Vacíe el aceite de la horquilla.

Arandela de la junta de aceite

Utilice la herramienta especial.

Varilla del amortiguador

Consulte el apartado “PUNTOS DE DESMONTAJE”.

6 - 68

Consulte el apartado “PUNTOS DE DESMONTAJE”.

NOTA RELATIVA A LA

MANIPULACIÓN NOTA: La horquilla delantera requiere mucha atención. Por tanto, se recomienda confiar su mantenimiento a los concesionarios. ATTENZIONE: ATENCION: Para prevenir una explosión accidental del aire deben observarse las instrucciones siguientes:

• La horquilla delantera con barra de pistón incorporada tiene una construcción interna muy sofisticada y resulta particularmente sensible a los materiales extraños. Evite la penetración de materiales extraños al cambiar el aceite o al desarmar y armar la horquilla delantera.
• Antes de extraer los tornillos de la tapa o la horquilla delantera, extraiga todo el aire de la cámara.

PUNTOS DE DESMONTAJE

Tornillo de la tapa de la horquilla delantera

1. Extraer:

• Tornillo de la tapa de la horquilla delantera 1 Del tubo exterior. NOTA: Antes de desmontar la horquilla delantera de la máquina afloje el tornillo de la tapa de la horquilla delantera.

• Tornillo de la tapa de la horquilla delantera 1 NOTA: Sostenga la contratuerca 2 y extraiga el tornillo de la tapa de la horquilla delantera. Tubo interior

1. Extraer:

• Anillo de tope 2 Con un destornillador cabeza ranurada.

ATENCION: Tenga cuidado de no rayar el tubo interior.

• Gleitrohr 1 Procedimiento de extracción de la junta de aceite:
• Empuje lentamente hacia dentro a el tubo interior justo antes de que toque el fondo y luego tire rápidamente para extraerlo

• Repita la operación hasta que se puede extraer el tubo interior del tubo exterior. Varilla del amortiguador

1. Extraer:

• Varilla del amortiguador 2 NOTA: Utilice un soporte de varilla de amortiguador 3 para bloquearla. Soporte de varilla de amortiguador: YM-01494/90890-01494 COMPROBACIÓN Varilla del amortiguador

1. Comprobar:

• Varilla del amortiguador 1 Dobladura/daños → Cambiar la varilla del amortiguador. ATENCION: La horquilla delantera con barra de pistón incorporada tiene una construcción interna muy sofisticada y resulta particularmente sensible a los materiales extraños. Evite la penetración de materiales extraños al cambiar el aceite o al desarmar y armar la horquilla delantera. Válvula base

1. Comprobar:

• Conjunto de la válvula 1 Desgaste/daños → Cambiar.
• Junta tórica 2 Daños → Cambiar. Muelle de la horquilla

1. Medir:

• Longitud libre del muelle de la horquilla a Fuera del valor especificado
• Cambiar. Longitud libre del muelle de la horquilla: 460 mm (18,1 in) <Límite>: 455 mm (17,9 in) Tubo interior

1. Comprobar:

• Superficie interna del tubo a Rayaduras → Reparar o cambiar. Utilice papel de lija húmedo del nº1.000. Obturador de aceite dañado
• Dobladura del tubo interior Fuera del valor especificado
• Cambiar. Utilice la galga de cuadrante 1. Límite de dobladura del tubo interior: 0,2 mm (0,008 in) NOTA: El valor de flexión se muestra en una mitad de la lectura de la galga de cuadrante. ADVERTENCIA No intente enderezar el tubo interior si está doblado, ya que el tubo se puede debilitar peligrosamente. Tubo exterior

1. Comprobar:

• Tubo exterior 1 Rayaduras/desgaste/daños → Cambiar. Tornillo de la tapa de la horquilla delantera

1. Comprobar:

• Tornillo de la tapa de la horquilla delantera 1
• Tornillo de purga de aire 3 Desgaste/daños → Cambiar.

MONTAJE E INSTALACIÓN

Conjunto de la horquilla delantera

1. Lave todas las piezas con un

2. Instalar:

• Varilla del amortiguador 1 Al tubo interior 2. ACHTUNG: ATTENZIONE: ATENCION: Para instalar la varilla del amortiguador sujete oblicuamente el tubo interior. Si sujeta el tubo interior verticalmente la varilla del amortiguador puede caer dentro y dañar la válvula en su interior.

• Utilice un soporte de varilla de amortiguador 2 para bloquear esta 3.
• Aplique LOCTITE® a la rosca de la válvula de base. Soporte de varilla de amortiguador: YM-01494/90890-01494 TELESKOPGABEL FORCELLA ANTERIORE HORQUILLA DELANTERA

• Contratuerca 2 A la varilla del amortiguador

• Instale la guía del muelle con el extremo de menor diámetro a hacia abajo.
• Con la rosca b orientada hacia arriba, apriete completamente la contratuerca a mano en la varilla del amortiguador.

• Junta de aceite 3 New
• Arandela de la junta de aceite

• Metal deslizante 5 New Al tubo interior 6. NOTA:
• Aplique aceite de horquilla al tubo interior.
• Cuando instale la junta de aceite utilice asiento de vinilo a y aplique aceite de horquilla para proteger el labio de la junta.
• Instale la junta de aceite con las marcas o números del fabricante hacia el lado del soporte del eje.
• Instale la arandela del sello de aceite de forma que los salientes b queden hacia arriba.

• Kolbenring 1 New Instalar:
• Metal del pistón 1 New NOTA: Instale el metal del pistón en la ranura del tubo interior.

TELESKOPGABEL FORCELLA ANTERIORE HORQUILLA DELANTERA

• Arandela de la junta de aceite A la ranura del tubo exterior. NOTA: Presione el metal deslizante en el tubo exterior con el montador de junta de horquilla 3. Montador de juntas de horquilla: YM-A0948/9089001502

10. Instalar:

• Junta de aceite 1 NOTA: Presione la junta de aceite en el tubo exterior con el montador de junta de horquilla 2. Montador de juntas de horquilla: YM-A0948/ 90890-01502 NOTA: Ajuste correctamente el anillo de tope en la ranura del tubo exterior. NOTA: Aplique grasa de jabón de litio al tubo interior.

13. Comprobar:

• Suavidad de movimiento del tubo interior Apretado/atascado/puntos duros → Repita los pasos 2 a

14. Comprima completamente la

horquilla delantera.

6 - 80

15. Llenar:

• Aceite de la horquilla delantera Hasta la superficie superior del tubo exterior con aceite de horquilla del tipo recomendado 1. Aceite recomendado: Aceite para suspensión “S1” ATENCION:
• Asegúrese de utilizar el aceite de horquilla recomendado. El uso de otros aceites puede tener un efecto negativo excesivo sobre las prestaciones de la horquilla delantera.
• No permita nunca que penetren materiales extraños en la horquilla delantera.

16. Después de llenarla, bombee la

varilla del amortiguador 1 lentamente arriba y abajo más de 10 veces para que se distribuya el aceite.

17. Llenar:

• Aceite de la horquilla delantera Hasta la superficie superior del tubo exterior con aceite de horquilla del tipo recomendado una vez más.

18. Después de llenar, bombee el

tubo exterior 1 lentamente arriba y abajo (unos 200 mm (7,9 in)) para que se distribuya el aceite una vez más. NOTA: Tenga cuidado de no excederse en el bombeo. Un movimiento de 200 mm (7,9 in) o más provocará la entrada de aire. En ese caso, repita los pasos 15 a 18.

19. Espere diez minutos hasta que

se hayan eliminado las burbujas de aire de la horquilla delantera y el aceite se haya distribuido uniformemente antes de ajustar el aceite al nivel recomendado. NOTA: Llene de aceite de horquilla hasta el extremo superior del tubo exterior, pues de lo contrario el aceite no se distribuirá a todas las zonas de la horquilla y será imposible obtener el nivel correcto. Asegúrese de llenar con aceite de horquilla hasta la parte superior del tubo exterior y de purgar la horquilla delantera.

20. Medir:

• Nivel de aceite (izquierda y derecha) a Fuera del valor especificado
• Ajustar. Nivel de aceite estándar: 130 mm (5,12 in) Amplitud del ajuste: 95 ~ 150 mm (3,74 ~ 5,91 in) Desde la parte superior del tubo exterior con el tubo interior y la varilla del amortiguador 1 totalmente comprimida sin muelle. NOTA: No olvide instalar la guía del muelle 2 cuando compruebe el nivel de aceite. ADVERTENCIA Ajuste siempre el nivel de aceite entre los niveles máximo y mínimo y ajuste siempre cada barra de la horquilla al mismo nivel. Un ajuste desequilibrado puede reducir la maniobrabilidad y la estabilidad.

21. Medir:

• Distancia a Fuera del valor especificado
• Girar la contratuerca. Distancia a: 18 mm (0,71 in) o más Entre la parte superior de la varilla del amortiguador 1 y la parte superior de la contratuerca 2.

22. Aflojar:

• Regulador de la amortiguación en extensión 1 NOTA:
• Afloje el regulador de amortiguación en extensión a mano.
• Anote la posición del regulador (la cantidad de vueltas a partir de la posición completamente apretado).

6 - 84

23. Instalar:

• Muelle de la horquilla 2 NOTA:
• Instale el muelle de la horquilla con la varilla del amortiguador 3 levantada.
• Después de instalar el muelle de la horquilla, sostenga el extremo de la varilla del amortiguador de forma que no baje.

24. Instalar:

• Asiento del muelle 1
• Tornillo de la tapa de la horquilla delantera 2 NOTA: Apriete a mano, completamente, el tornillo de la tapa de la horquilla delantera en la varilla del amortiguador.

25. Apretar:

• Tornillo de la tapa de la horquilla delantera (contratuerca)

NOTA: Sostenga la contratuerca 2 y apriete el tornillo de la tapa de la horquilla delantera con el par especificado.

26. Instalar:

• Tornillo de la tapa de la horquilla delantera 1 Al tubo exterior. NOTA: Apriete provisionalmente el tornillo de la tapa. NOTA: Instale la guía del protector con su lado más ancho a hacia abajo.

6 - 86

1. Instalar:

• Horquilla delantera 1 NOTA:
• Apriete provisionalmente los remaches extraíbles (soporte inferior).
• No apriete todavía los remaches extraíbles (soporte superior).

• Tornillo de la tapa de la horquilla delantera 1

• Extremo superior de la horquilla delantera a

• Remache extraíble (soporte inferior) 2 Extremo superior de la horquilla delantera (estándar) a: 5 mm (0,20 in) Apriete el soporte inferior con el par especificado. Si lo aprieta demasiado puede provocar un funcionamiento incorrecto de la horquilla delantera.

• Cable del sensor de velocidad

• Tornillo (placa 1) 3

Al protector (derecha) 4. NOTA: Instale el cable del sensor de velocidad de forma que la marca de pintura a quede orientada como se muestra y alinee la parte inferior b de la placa 1 con la misma marca de pintura. TELESKOPGABEL FORCELLA ANTERIORE HORQUILLA DELANTERA

NOTA: Instale la placa 2 en la dirección que se muestra.

Al protector (derecha) 4.

• Cable del sensor de velocidad

• Tornillo (placa 2) 3

• Amortiguación en extensión NOTA: Gire hacia dentro el regulador de amortiguación 1 a mano y luego gírelo hacia fuera en la posición original de ajuste. HANDLEBAR CHAS EC5B0000 HANDLEBAR 1 Handlebar removal MANILLAR 1 Desmontaje del manillar Extensión del desmontaje: Extensión del desmontaje Orden Preparación para el desmontaje

Nombre de la pieza Ctd. Observaciones Cable de arranque en caliente

Soporte del mando de arranque en caliente

Desconéctelo del lado del mando.

Desconéctelo del lado de la maneta.

Soporte de la maneta de embrague

Interruptor de paro del motor

Consulte el apartado “PUNTOS DE DESMONTAJE”.

Tapa del cable del acelerador

Cable del acelerador nº1 (en tracción)

Desconéctelo del lado del acelerador.

Cable del acelerador nº2 (empujado)

Desconéctelo del lado del acelerador.

Consulte el apartado “PUNTOS DE DESMONTAJE”.

Sujeción superior del manillar

Soporte inferior del manillar

6 - 94

Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Extraer:

• Soporte de la bomba de freno

• Bomba de freno 2 ATENCION:
• No deje la bomba de freno colgando del tubo de freno.
• Mantenga el lado de la tapa de la bomba de freno horizontal para que no penetre aire. Puño

1. Extraer:

• Puño 1 NOTA: Aplique aire entre el manillar o la guía del tubo y el puño. Luego desmonte el puño que se ha aflojado. COMPROBACIÓN Manillar

1. Comprobar:

• Manillar 1 Dobladuras/grietas/daños → Cambiar. ADVERTENCIA No intente enderezar el manillar si está doblado, ya que este se puede debilitar peligrosamente. NOTA:
• Instale el soporte del manillar (inferior) con el lado que presenta la mayor distancia a desde el centro del tornillo de montaje hacia delante.
• Aplique grasa de jabón de litio a la rosca del soporte del manillar (inferior).
• La instalación del soporte del manillar (inferior) en dirección inversa permite variar el descentramiento longitudinal de la posición del manillar.
• No apriete todavía la tuerca.

• Sujeción superior del manillar 2
• Tornillo (sujeción superior del manillar)

MONTAJE E INSTALACIÓN

1. Instalar:

• Soporte del manillar (inferior)

• Tuerca [soporte del manillar (inferior)] 3

• El soporte superior del manillar se debe instalar con la marca perforada a hacia delante.
• Instale el manillar de forma que las marcas b queden bien colocadas a ambos lados.
• Instale el manillar de forma que la proyección c de su sujeción superior quede colocada en la marca del manillar, como se muestra.
• Apriete primero los tornillos de la parte delantera del soporte superior del manillar y luego los de la parte trasera. Instalar:
• Puño izquierdo 1 Aplique el adhesivo al manillar

• Antes de aplicar el adhesivo, elimine la grasa o el aceite de la superficie del manillar a con un quitaesmaltes.
• Monte el puño izquierdo en el manillar de forma que la línea b entre las dos flechas se oriente recto hacia arriba.

• Casquillo 2 Aplique adhesivo a la guía de tubo 3. NOTA:
• Antes de aplicar el adhesivo, elimine la grasa o el aceite de la superficie de la guía de tubo a con un quitaesmaltes.
• Monte el puño en la guía de tubo de forma que la marca de coincidencia del puño b y la ranura de la guía de tubo c formen el ángulo que se muestra.

• Cubierta de la tapa del puño

• Puño del acelerador 2 NOTA: Aplique grasa de jabón de litio a la superficie de deslizamiento del puño del acelerador.

• Cables del acelerador 1 A la guía de tubo 2. NOTA: Aplique grasa de jabón de litio al extremo del cable del acelerador y a la parte enrollada del cable de la guía de tubo. Instalar:
• Cubierta del cable del acelerador 1
• Tornillo (cubierta del cable del acelerador) 2

WARNUNG Después de apretar los tornillos compruebe que el puño del acelerador 3 se mueva con suavidad. Si no es así, vuelva a apretar los tornillos para ajustarlo.

• Cubierta de la tapa del puño

• Cubierta (tapa del cable del acelerador) 2

10. Instalar:

• Interruptor de arranque 1
• Soporte de la bomba de freno

• Tornillo (soporte de la bomba de freno) 4

• El interruptor de arranque y el soporte de la bomba de freno se deben montar de acuerdo con las dimensiones que se muestran.
• Instale el soporte de forma que la flecha a esté orientada hacia arriba.
• Apriete primero el tornillo de la parte superior del soporte de la bomba de freno y luego el de la parte inferior.

• Soporte del mando de arranque en caliente 4
• Tornillo (soporte del mando de arranque en caliente) 5

11. Instalar:

• Interruptor de paro del motor

• Soporte de la maneta de embrague 2
• Tornillo (soporte de la maneta de embrague) 3

• El interruptor de paro del motor, el soporte de la maneta de embrague y la brida se deben montar de acuerdo con las dimensiones que se muestran.
• Pase el cable del interruptor de paro del motor en medio del soporte de la maneta de embrague.

12. Instalar:

• Cable del arranque en caliente

NOTA: Aplique grasa de jabón de litio al extremo del cable de embrague y al extremo del cable del arranque en caliente.

13. Ajustar:

• Holgura de la maneta de embrague Consulte apartado

“AJUSTE DEL EMBRAGUE”

• Holgura del mando de arranque en caliente Consulte apartado

“AJUSTE DEL MANDO DE

ARRANQUE EN CALIENTE”

del CAPÍTULO 3. STEERING CHAS EC560000 STEERING DIRECCIÓN 1 Desmontaje del soporte inferior Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza 2 Extracción del cojinete Ctd. Observaciones

DESMONTAJE DE LA DIRECCIÓN

Preparación para el desmontaje ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Sujete la máquina colocando un soporte adecuado debajo del motor. Faro Manillar Consulte el apartado “MANILLAR”. Guía del tubo del freno delantero Guardabarros delantero

Soporte del visor multifunción

Interruptor principal

Tuerca del vástago de la dirección

Tuerca anular de la dirección

• Apriete la tuerca de anilla. 38 Nm (3,8 m · kg, 27 ft · lb)
• Aflójela con un giro.
• Apriétela nuevamente. 7 Nm (0,7 m · kg, 5,1 ft · lb)

6 - 108

Desconecte el cable del interruptor principal. Consulte el apartado “HORQUILLA DELANTERA”. Utilice la herramienta especial. Consulte el apartado “PUNTOS DE DESMONTAJE”. STEERING DIRECCIÓN Extensión del desmontaje

Orden Nombre de la pieza Ctd.

Cubierta del anillo guía del cojinete

Anillo guía del cojinete

6 - 112

Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

Tuerca anular de la dirección

1. Extraer:

• Tuerca anular de la dirección Utilice la llave para tuercas de dirección 2. Llave para tuercas de dirección: YU-33975/90890-01403 ADVERTENCIA Apoye el vástago de la dirección de forma que no se pueda caer. Cojinete inferior

1. Extraer:

• Cojinete inferior 1 Utilice el cincel arrancador 2. ATENCION: Evite dañar la rosca del eje de la dirección. Anillo guía del cojinete

1. Extraer:

• Anillo guía del cojinete 1 Extraiga el anillo guía del cojinete con una barra larga 2 y un martillo. COMPROBACIÓN Vástago de la dirección

1. Comprobar:

• Vástago de la dirección 1 Dobladura/daños → Cambiar. Cojinete y anillo guía del cojinete

1. Lave los cojinetes y los anillos

guía con disolvente.

2. Compruebe:

• El anillo guía del cojinete Picaduras/daños → Cambiar el conjunto de cojinetes y guías de bolas. Monte el cojinete en los anillos guía. Gire los cojinetes a mano. Si los cojinetes se atascan o no se mueven con suavidad en los anillos guía, cambie el conjunto de cojinetes y de anillos guía.

6 - 114

LENKUNG STERZO DIRECCIÓN CHAS

MONTAJE E INSTALACIÓN

1. Instalar:

• Cojinete inferior 1 NOTA: Aplique grasa de jabón de litio al labio de la junta antipolvo y a la circunferencia interior del cojinete.

• Anillo guía del cojinete
• Cubierta del anillo guía del cojinete 2 NOTA: Aplique grasa de jabón de litio al cojinete y al labio de la cubierta del anillo guía.

• Soporte inferior 1 NOTA: Aplique grasa de jabón de litio al cojinete, a la parte a y a la rosca del vástago de la dirección.

• Tuerca anular de la dirección

Apriete la tuerca anular de la dirección con la llave para tuercas de la dirección 2. Consulte el apartado “REVISIÓN Y AJUSTE DE LA COLUMNA DE LA DIRECCIÓN” del CAPÍTULO 3.

Compruebe el vástago de la dirección girándolo completamente de lado a lado. Si se atasca, desmonte el conjunto del vástago de la dirección y revise los cojinetes.

NOTA: Instale el casquillo 2 con el diámetro interno de mayor tamaño cara abajo. LENKUNG STERZO DIRECCIÓN

• Horquilla delantera 1
• Interruptor principal 3
• Soporte de la guía del tubo del freno delantero 4 NOTA:
• Apriete provisionalmente los remaches extraíbles (soporte inferior).
• No apriete todavía los remaches extraíbles (soporte superior).

• GeschwindigkeitssensorKabelführung 1 Instalar:
• Guía (cable del sensor de velocidad) 1 NOTA: Después de instalar la guía como se muestra, pase el cable del sensor de velocidad por la guía.

• Tuerca del vástago de la dirección 2

10. Después de apretar la tuerca

compruebe si la dirección se mueve con suavidad. Si no es así, ajuste la dirección aflojando la tuerca anular poco a poco.

11. Ajustar:

• Extremo superior de la horquilla delantera a Extremo superior de la horquilla delantera (estándar) a: 5 mm (0,20 in) LENKUNG STERZO DIRECCIÓN

12. Festziehen:

• Klemmschraube (obere Gabelbrücke) 1

• Remache extraíble (soporte inferior) 2

ATENCION: Apriete el soporte inferior con el par especificado. Si lo aprieta demasiado puede provocar un funcionamiento incorrecto de la horquilla delantera.

13. Instalar:

• Soporte del visor multifunción

14. Instalar:

NOTA: Pase los cables del acelerador 3, el cable de embrague 4 y el cable de arranque en caliente 5 entre el soporte del visor multifunción y el soporte superior.

• Visor multifunción 2

• Instálelo de forma que la marca a del cable del sensor de velocidad se alinee con el borde de la sujeción.
• Fije el cable del sensor de velocidad a la sujeción con la brida. SWINGARM CHAS EC570000 SWINGARM 1 Swingarm removal BASCULANTE 1 Desmontaje del basculante Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL BASCULANTE

Preparación para el desmontaje ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Sujete la máquina colocando un soporte adecuado debajo del motor. Soporte del tubo de freno Consulte el apartado “FRENO DELANTERO Y FRENO TRASERO”. Pinza de freno trasero Tornillo (pedal de freno) Mueva el pedal de freno hacia atrás. Cadena de transmisión

Soporte de la cadena de transmisión

Tensor inferior de la cadena

Tornillo (amortiguador trasero y barra de unión)

6 - 124

Sujete el basculante. SWINGARM CHAS EC578000 SWINGARM DISASSEMBLY

DESMONTAJE DEL BASCULANTE

1 Desmontaje del basculante 3 Desmontaje y desarmado de la barra de unión Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. 2 Desmontaje y desarmado de la biela Observaciones Junta de aceite

6 - 128

Consulte el apartado “PUNTOS DE DESMONTAJE”. Consulte el apartado “PUNTOS DE DESMONTAJE”.

PUNTOS DE DESMONTAJE

1. Extraiga:

• Tapa izquierda 1 NOTA: Extráigalo con un destornillador de cabeza ranurada introducido por debajo de la marca a en la tapa izquierda. NOTA: Extraiga el cojinete presionando la guía exterior. COMPROBACIÓN Lave los cojinetes, el manguito y los casquillos con disolvente. Basculante

1. Comprobar:

• Casquillo 2 Holgura/giro no suave/óxido
• Cambiar el conjunto de cojinete y manguito.

2. Comprobar:

• Junta de aceite 3 Daños → Cambiar. Barra de unión

1. Comprobar:

• Casquillo 2 Holgura/giro no suave/óxido
• Cambiar el conjunto de cojinete y casquillo.

2. Comprobar:

• Junta de aceite 3 Daños → Cambiar. Biela

1. Comprobar:

• Casquillo 2 Holgura/giro no suave/óxido
• Cambiar el conjunto de cojinete y casquillo.

2. Comprobar:

• Junta de aceite 3 Daños → Cambiar.

MONTAJE E INSTALACIÓN

Cojinete y junta de aceite

1. Instalar:

• Junta de aceite 2 Al basculante. NOTA:
• Aplique grasa de disulfuro de molibdeno al cojinete cuando lo monte.
• Monte el cojinete presionando sobre el lado que lleva las marcas o números del fabricante.
• Monte primero el cojinete exterior y luego el interior a la profundidad especificada desde el interior. Profundidad montada de los cojinetes: Exterior a: Cero mm (cero in) Interior b: 6,5 mm (0,26 in) Instalar:
• Junta de aceite 3 A la barra de unión. NOTA:
• Aplique grasa de disulfuro de molibdeno al cojinete cuando lo monte.
• Monte el cojinete presionando sobre el lado que lleva las marcas o números del fabricante.
• Aplique grasa de disulfuro de molibdeno a la arandela. Profundidad montada de los cojinetes a: Cero mm (cero in) Instalar:
• Junta de aceite 2 A la biela. NOTA:
• Aplique grasa de disulfuro de molibdeno al cojinete cuando lo monte.
• Monte el cojinete presionando sobre el lado que lleva las marcas o números del fabricante. Profundidad montada de los cojinetes a: Cero mm (cero in) Basculante

1. Instalar:

• Cojinete de empuje 2
• Casquillo 4 Al basculante 5. NOTA: Aplique grasa de disulfuro de molibdeno a los casquillos, los cojinetes de empuje, los labios del sello de aceite y las superficies de contacto del collar y del cojinete de empuje.

6 - 134

• Arandela 2 A la barra de unión 3. NOTA: Aplique grasa de disulfuro de molibdeno a los casquillos y los labios de la junta de aceite.

NOTA: Aplique grasa de disulfuro de molibdeno al casquillo y los labios de la junta de aceite.

die A la barra de unión 5. NOTA: Aplique grasa de disulfuro de molibdeno al tornillo.

• Tornillo (barra de unión) 2
• Tuerca (barra de unión) 4 Al basculante. NOTA:
• Aplique grasa de disulfuro de molibdeno a la circunferencia y a la rosca del tornillo.
• No apriete todavía la tuerca.

• Aplique aceite de disulfuro de molibdeno al eje pivote.
• Introduzca el eje pivote por el lado derecho. Comprobar:
• Holgura lateral del basculante Hay holgura → Cambiar el cojinete de empuje
• Movimiento ascendente y descendente del basculante b Movimiento no suave/atasco/ puntos duros → Engrasar o cambiar cojinetes, manguitos y casquillos.

11. Apretar:

• Tuerca (barra de unión) 1

6 - 138

NOTA: Aplique grasa de disulfuro de molibdeno al tornillo.

• Tornillo (amortiguador trasero y barra de unión) 1
• Tuerca (amortiguador trasero y barra de unión) 2

• Aplique grasa de disulfuro de molibdeno al tornillo.
• No apriete todavía la tuerca.

NOTA: Instale la tapa derecha con la marca a hacia delante.

13. Instalar:

• Tornillo (tensor inferior de la cadena) 1
• Tensor inferior de la cadena

• Tuerca (tensor inferior de la cadena) 5

• Tornillo {tapa del soporte de la cadena de transmisión [ = 10 mm (0.39 in)]} 5

6 - 140

14. Instalar:

• Soporte de la cadena de transmisión 1
• Tapa del soporte de la cadena de transmisión 2
• Tornillo {soporte de la cadena de transmisión [ = 50 mm (1,97 in)]} 3
• Tuerca (soporte de la cadena de transmisión) 4

AMORTIGUADOR TRASERO 1 Desmontaje del amortiguador trasero Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza

DESMONTAJE DEL AMORTIGUADOR

TRASERO Preparación para el desmontaje Sujete la máquina colocando un soporte adecuado debajo del motor. 2 Desarmado del amortiguador trasero Ctd. Observaciones ADVERTENCIA Sujete firmemente la máquina de forma que no exista riesgo de que se caiga. Asiento y cubiertas laterales Consulte el apartado “SILLÍN, DEPÓSITO DE COMBUSTIBLE Y CUBIERTAS LATERALES” del CAPÍTULO 3. Silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR” del CAPÍTULO 3. Vacíe el refrigerante. Consulte el apartado “CAMBIO DEL REFRIGERANTE” del CAPÍTULO 3. Tubo respiradero del depósito de recuperación Desconéctelo en el lado del depósito de recuperación. Tubo del depósito de recuperación Desconéctelo en el lado del depósito de recuperación. Tubo de inducción de aire (válvula de corte de aire-carcasa del filtro de aire) Desconectar en el lado de la carcasa del filtro de aire. Tubo respiradero de la culata Desconectar en el lado de la carcasa del filtro de aire. Batería Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3. Desconéctelo del lado del relé de arranque. AMORTIGUADOR TRASERO Extensión del desmontaje

Orden Nombre de la pieza Ctd.

Acoplador del piloto trasero

Acoplador de la unidad CDI

Brida (junta del filtro de aire)

Tornillo (amortiguador trasero y barra de unión)

Tornillo (amortiguador trasero a bastidor)

Amortiguador trasero

Guía de muelle inferior

Guía de muelle superior

Sólo aflojar. Sujete el basculante. Sólo aflojar. Consulte el paragrafo “PUNTOS DE DESMONTAJE”.

NOTA RELATIVA A LA

MANIPULACIÓN AVVERTENZA ADVERTENCIA Este amortiguador trasero está provisto de un depósito aparte que se llena de nitrógeno a alta presión. Para prevenir el peligro de explosión, lea atentamente la información siguiente antes de manipular el amortiguador. El fabricante no se hace responsable de los daños materiales o personales que se puedan producir a causa de una manipulación inadecuada.

1. No intente nunca desarmar el

cilindro o el depósito.

2. No lance el amortiguador trasero a una llama u otras fuentes de calor. El amortiguador

trasero puede explotar como consecuencia de la expansión del nitrógeno o la rotura del tubo.

3. Evite dañar parte alguna del

depósito de gas. Si el depósito de gas está dañado las prestaciones del amortiguador disminuirán o este funcionará de forma incorrecta.

4. Evite rayar la superficie de

contacto del émbolo del pistón con el cilindro; podría perder aceite.

5. No intente nunca extraer el

tapón de la parte inferior del depósito de nitrógeno. Es muy peligroso quitar el tapón.

6. Para desechar el amortiguador trasero siga las instrucciones de eliminación locales.

NOTAS RELATIVAS A LA

ELIMINACIÓN (SOLO CONCESIONARIOS YAMAHA) Antes de desechar el amortiguador trasero extraiga el nitrógeno por la válvula 1. Protéjase los ojos del gas y de las partículas de metal. ADVERTENCIA Para desechar un amortiguador trasero averiado o desgastado, lleve la unidad a su concesionario Yamaha.

PUNTOS DE DESMONTAJE

1. Extraer:

• Anillo de tope (cojinete superior) 1 NOTA: Presione el cojinete mientras presiona la guía exterior y extrae el anillo de tope.

• Cojinete superior 1 NOTA: Extraiga el cojinete presionando la guía exterior.

• Cojinete inferior 1 NOTA: Extraiga el cojinete presionando la guía exterior. COMPROBACIÓN Amortiguador trasero

1. Comprobar:

• Varilla del amortiguador 1 Dobladura/daños → Cambiar el conjunto del amortiguador trasero.
• Amortiguador 2 Fugas de aceite → Cambiar el conjunto del amortiguador trasero. Fugas de gas → Cambiar el conjunto del amortiguador trasero.
• Muelle 3 Daños → Cambiar el muelle. Fatiga → Cambiar el muelle. Mueva el muelle arriba y abajo.
• Guía del muelle 4 Desgaste/daños → Cambiar la guía del muelle.
• Cojinete 5 Hay holgura/movimiento no suave/óxido → Cambiar.

6 - 152

MONTAJE E INSTALACIÓN

1. Instalar:

• Cojinete superior 1 NOTA: Instale el cojinete paralelo hasta que aparezca la ranura del anillo de tope presionando la guía exterior. ACHTUNG: ATENCION: No aplique grasa a la guía exterior del cojinete, ya que desgastará la superficie del amortiguador trasero sobre la que se ajusta a presión el cojinete.

New NOTA: Después de instalar el anillo de tope, empuje hacia atrás el cojinete hasta que toque el anillo.

• Cojinete inferior 1 NOTA: Monte el cojinete presionando sobre el lado que lleva las marcas o números del fabricante. Profundidad montada del cojinete a: 4 mm (0,16 in) Muelle (amortiguador trasero)

1. Instalar:

• Guía de muelle superior 2
• Guía de muelle inferior 3

• Federvorspannring 1 Ajustar:
• Longitud del muelle (montada) Consulte apartado

“AJUSTE DE LA PRECARGA

DEL MUELLE DEL AMORTIGUADOR TRASERO” del CAPÍTULO 3.

• Contratuerca 1 NOTA:
• Aplique grasa de disulfuro de molibdeno a los labios de la junta de aceite y a los casquillos.
• Aplique grasa de jabón de litio a las juntas tóricas.

• Aplique grasa de disulfuro de molibdeno al cojinete y a los labios de la junta de aceite.
• Instale las juntas antipolvo con los labios hacia fuera. NOTA: Aplique grasa de disulfuro de molibdeno al tornillo.

• Tornillo (junta del filtro de aire)

• Tornillo (amortiguador trasero y barra de unión) 1
• Tuerca (amortiguador trasero y barra de unión) 2

NOTA: Aplique grasa de disulfuro de molibdeno al tornillo. und die

• Acoplador del piloto trasero

SISTEMA ELÉCTRICO

NOTA: Esta sección está dirigida a los usuarios que tienen conocimientos y habilidades básicos referentes al mantenimiento de motocicletas Yamaha (p.ej., distribuidores Yamaha, ingenieros de mantenimiento, etc.) Recomendamos que los usuarios con pocos conocimientos y habilidades referentes al mantenimiento no inspeccionen, ajusten, desmonten ni vuelvan a montar sólo tomando este manual como referencia. Puede provocar problemas de mantenimiento y daños mecánicos.

COMPONENTES Y ESQUEMA ELÉCTRICO

COMPONENTES ELÉCTRICOS

1 Faro 2 Visor multifunción 3 Interruptor de paro del motor 4 Interruptor del embrague 5 Diodo 6 Diodo del relé de arranque 7 Sensor de posición del acelerador 8 Relé de arranque 9 Fusible 0 Relé de corte del circuito de arranque A Unidad CDI B Piloto trasero C Interruptor de luz de punto muerto D Motor de arranque E Magneto CA F Rectificador/regulador G Bobina de encendido 7-2

Bujía Interruptor de arranque Interruptor principal Sensor de velocidad Batería

ESQUEMA ELÉCTRICO

1 Faro 2 Visor multifunción 3 Interruptor de paro del motor 4 Interruptor del embrague 5 Diodo 6 Diodo del relé de arranque 7 Sensor de posición del acelerador 8 Relé de arranque 9 Fusible 0 Relé de corte del circuito de arranque A Unidad CDI B Piloto trasero C Interruptor de luz de punto muerto D Motor de arranque E Magneto CA F Rectificador/regulador G Bobina de encendido H Bujía I Interruptor de arranque J Interruptor principal K Sensor de velocidad L Batería

SISTEMA DE ENCENDIDO

PROCEDIMIENTO DE REVISIÓN

Utilice el procedimiento siguiente para verificar la posibilidad de que se esté produciendo n fallo del motor atribuible a un fallo del sistema de encendido, así como comprobar la bujía. *1 Comprobar fusible. Incorrecto Cambiar el fusible y comprobar el mazo de cables. Correcto *2 Comprobar batería. Incorrecto Recargar o cambiar. Correcto Comprobar bujía Chispa *3 Limpiar o cambiar la bujía. No hay chispa Comprobar las conexiones de todo el sistema de encendido. (acopladores, cables y bobina de encendido) Incorrecto Correcto Comprobar el interruptor de paro del motor. Incorrecto Cambiar. Correcto Comprobar el interruptor principal. Incorrecto Cambiar. Correcto Comprobar la bobina de encendido. Bobina primaria Correcto Bobina secundaria Correcto Comprobar el interruptor de luz de punto muerto. Incorrecto Correcto Cambiar la unidad CDI. *1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3. *2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3. *3 marcado: Solo cuando se utiliza el comprobador de encendido. NOTA:

• Desmontar las piezas siguientes antes de proceder a la revisión.

1) Sillín

2) Depósito de combustible

• Utilice las herramientas especiales siguientes en esta revisión. Comprobador de bujías dinámico: YM-34487 Comprobador de encendido: 90890-06754 Comprobador de bolsillo: YU-3112-C/ 90890-03112 7-9 ELEC MEMO

7 - 10

Accione el pedal de arranque. Compruebe la distancia entre electrodos de la bujía. Arranque el motor e incremente la distancia entre electrodos hasta que el encendido falle. (solo USA y CDN) Distancia entre electrodos mínima: 6,0 mm (0,24 in)

COMPROBACIÓN DE LA

CONEXIÓN DE ACOPLADORES,

CABLES Y BOBINA DE

1. Comprobar:

• Conexión de acopladores y cables Óxido/staub/flojas/cortocircuito → Reparar o cambiar.
• La bobina de encendido y la bujía tal como están Empuje la bobina de encendido hacia dentro hasta que toque el orificio de la bujía en la tapa de la culata. COMPROBACIÓN DEL INTERRUPTOR DE PARO DEL MOTOR

1. Comprobar:

• Conducto del interruptor de paro del motor Comprobador (+) cable → Cable negro 1 Comprobador (–) cable → Cable negro 2

LIBERO EMPUJAR SOLTAR

7 - 12

PRUEBA DE LA BUJÍA

1. Desconecte la bobina de encendido de la bujía.

2. Retire la tapa de la bobina de

3. Conecte el comprobador dinámico 1 (comprobador de encendido 2) como se muestra.

• Bobina de encendido 3
• Bujía 4 FREIGEBEN Posición B del selector del comprobador Ω×1 No hay continuidad cuando se pulsa
• Cambiar. Hay continuidad cuando se suelta → Cambiar. Comprobar:
• Pieza de goma a Rotura/daños → Cambiar.

COMPROBACIÓN DEL

INTERRUPTOR PRINCIPAL

1. Comprobar:

• Conducto del interruptor principal Comprobador (+) cable → Cable rojo 1 Comprobador (–) cable → Cable marrón 2

Posición Br del selector del comprobador Ω×1 Continuo cuando se sitúa el interruptor principal en “OFF” → Cambiar. No continuo cuando se sitúa el interruptor principal en “ON” → Cambiar.

• Luz indicadora del interruptor principal Utilice una batería de 12 V. Batería (+) cable → Cable rojo/negro 1 Batería (–) cable → Cable negro 2 La luz indicadora no se enciende → Cambiar.

• Pieza de goma a Rotura/daños → Cambiar. Comprobador (+) cable → Cable naranja 1 Comprobador (–) cable → Cable negro 2 Posición Resistencia de del selector la bobina del comprimaria probador Ω×1 Comprobar:
• Resistencia de la bobina secundaria Fuera del valor especificado
• Cambiar. Comprobador (+) cable → Cable naranja 1 Comprobador (–) cable → Terminal de la bujía 2 Posición Resistencia de del selector la bobina del comsecundaria probador 4,6 ~ 6,8 kΩ a 20 °C (68 °F)

COMPROBACIÓN DE LA BOBINA

1. Retire la tapa de la bobina de

2. Comprobar:

• Resistencia de la bobina primaria Fuera del valor especificado
• Parte sellada da la bobina de encendido a
• Clavija del terminal de la bujía

• Parte roscada de la bujía c Desgaste → Cambiar. Comprobador (+) cable → Cable rojo 1 Comprobador (–) cable → Cable blanco 2 Posición Resistencia de del selector la bobina del comcaptadora probador 248 ~ 372 Ω a 20 °C (68 °F) Ω × 100 COMPROBACIÓN DEL INTERRUPTOR DE LUZ DE PUNTO MUERTO

1. Comprobar:

• Conducto del interruptor de luz de punto muerto Comprobador (+) cable → Cable azul celeste 1 Comprobador (–) cable → Masa 2

COMPROBACIÓN DE LA

1. Comprobar:

• Resistencia de la bobina captadora Fuera del valor especificado
• Cambiar. Posición del selecMasa tor del comprobador Ω×1 No hay continuidad en punto muerto
• Cambiar. Hay continuidad con marcha puesta

ZÜNDBOX KONTROLLIEREN

Sämtliche elektrischen Bauteile kontrollieren. Falls in Ordnung, Zündbox erneuern. Elektrischen Bauteile erneut kontrollieren.

COMPROBACIÓN DE LA UNIDAD

CDI Compruebe todos los componentes eléctricos. Si no encuentra ningún fallo, cambie la unidad CDI. A continuación compruebe de nuevo los componentes eléctricos.

SISTEMA DE ARRANQUE

FUNCIONAMIENTO DEL SISTEMA

DE CORTE DEL CIRCUITO DE

ARRANQUE Si el interruptor principal está en “ON”, el motor de arranque sólo se puede accionar si se cumple al menos una de las condiciones siguientes:

• La caja de cambios está en punto muerto (el interruptor de luz de punto muerto está cerrado).
• Se presiona la maneta de embrague hasta el manillar (interruptor de embrague cerrado). El relé de corte del circuito de arranque evita que el motor de arranque funcione cuando no se cumple ninguna de estas condiciones. En ese caso, el relé de corte del circuito de arranque está abierto, de modo que la corriente no puede llegar al motor de arranque. Cuando se cumple al menos una de las condiciones indicadas, el relé de corte del circuito de arranque se cierra y el motor se puede poner en marcha pulsando el interruptor de arranque.

CUANDO LA TRANSMISIÓN ESTÁ EN

CUANDO SE PRESIONA LA MANETA

HASTA EL MANILLAR

Batería Fusible principal Interruptor principal Relé de corte del circuito de arranque Interruptor de arranque Diodo Interruptor del embrague Interruptor de luz de punto muerto Relé de arranque Motor de arranque ELEC

SISTEMA DE ARRANQUE ELÉCTRICO

PROCEDIMIENTO DE REVISIÓN

Si el motor de arranque no funciona utilice el procedimiento de comprobación siguiente. Cambiar el fusible y comprobar el mazo de cables. Correcto *2 Comprobar batería. Incorrecto Recargar o cambiar. Correcto Comprobar las conexiones de todos los acopladores y cables. Incorrecto Correcto *3 Comprobar el interruptor principal. Incorrecto Cambiar. Correcto Comprobar el funcionamiento del motor de arranque. Incorrecto Correcto Comprobar el relé de corte del circuito de arranque averiado Incorrecto Cambiar. Correcto Comprobar el relé de arranque Incorrecto Cambiar. Correcto *4 Comprobar el interruptor de luz de punto muerto. Incorrecto Cambiar. Correcto Comprobar el interruptor del embrague. Incorrecto Cambiar. Correcto Comprobar el diodo. Incorrecto Cambiar. Correcto Comprobar el interruptor de arranque. Incorrecto Cambiar. *1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3. *2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3. *3 marcado: Consulte el apartado “COMPROBACIÓN DEL INTERRUPTOR PRINCIPAL”. *4 marcado: Consulte el apartado “COMPROBACIÓN DEL INTERRUPTOR DE LUZ DE PUNTO MUERTO”. NOTA:

• Desmontar las piezas siguientes antes de proceder a la revisión.

1) Sillín

2) Guardabarros trasero

• Utilice una batería de 12 V en esta comprobación.
• Utilice las herramientas especiales siguientes en esta revisión. Comprobador de bolsillo: YU-3112-C/ 90890-03112

7 - 25

7 - 26

COMPROBACIÓN DE LA

CONEXIÓN DE ACOPLADORES Y

1. Comprobar:

• Conexión de acopladores y cables Óxido/staub/flojas/cortocircuito → Reparar o cambiar.

FUNCIONAMIENTO DEL MOTOR

1. Conecte el terminal positivo de

la batería 1 y el cable del motor de arranque 2 con un puente No funciona → Repare o cambie el motor de arranque.

• El cable que se utilice como puente debe tener la misma o superior capacidad que el cable de la batería; de lo contrario, el puente se puede quemar.
• Durante esta prueba es probable que se produzcan chispas; por lo tanto, compruebe que no haya nada inflamable en las proximidades.

COMPROBACIÓN DEL RELÉ DE

CORTE DEL CIRCUITO DE

1. Extraer:

• Relé de corte del circuito de arranque

2. Comprobar:

• Conducto del relé de corte del circuito de arranque Utilice una batería de 12 V. Batería (+) cable → Cable azul/negro 1 Batería (–) cable → Cable marrón 2 Comprobador (+) cable → Cable azul/blanco 3 Comprobador (–) cable → Cable negro 4 Posición B del selector del comprobador Conectado a la batería

conectado a la batería Ω×1 Comprobador (+) cable → Terminal del relé de arranque 3 Comprobador (–) cable → Terminal del relé de arranque 4 Posición del Ter- Terselector minal minal del com3 probador Conectado a la batería Ω×1 Continuidad cuando no está conectado a la batería → Cambiar. No hay continuidad cuando está conectado a la batería → Cambiar.

COMPROBACIÓN DEL

INTERRUPTOR DEL EMBRAGUE

1. Comprobar:

• Continuidad del interruptor del embrague Comprobador (+) cable → Cable negro 1 Comprobador (–) cable → Cable negro 2

Ω×1 FREIGEBEN Batería (+) cable → Terminal del relé de arranque 1 Batería (–) cable → Terminal del relé de arranque 2

conectado a la batería

COMPROBACIÓN DEL RELÉ DE

1. Extraer:

2. Comprobar:

• Conducto del relé de arranque Utilice una batería de 12 V. Posición B del selector del comprobador Ω×1 No hay continuidad cuando se tira → Cambiar. Hay continuidad cuando se suelta → Cambiar.

COMPROBACIÓN DEL DIODO

1. Extraiga el diodo del mazo de

2. Comprobar:

• Continuidad del diodo Utilice un comprobador de bolsillo (posición del selector del comprobador Ω × 1) Comprobador (+) → Terminal azul/rojo 1 Continuidad Comprobador (–) → Terminal azul celeste 2 Comprobador (+) → Terminal azul/rojo 1 ContiComprobador (–) → nuidad Terminal azul/amarillo 3 Comprobador (+) → No hay Terminal azul celeste 2 contiComprobador (–) → nuidad Terminal azul/rojo 1 Comprobador (+) → No hay Terminal azul/amarillo 3 contiComprobador (–) → nuidad Terminal azul/rojo 1 Continuidad incorrecta → Cambiar.

COMPROBACIÓN DEL

INTERRUPTOR DE ARRANQUE

1. Comprobar:

• Continuidad del interruptor de arranque Comprobador (+) cable → Cable negro 1 Comprobador (–) cable → Cable negro 2

Ω×1 Posición del selector del comprobador Ω×1 No hay continuidad cuando se pulsa

• Cambiar. Hay continuidad cuando se suelta → Cambiar.

• Pieza de goma a Rotura/daños → Cambiar.

SISTEMA DE ARRANQUE ELÉCTRICO

MOTOR DE ARRANQUE

1 Desmontaje de motor de arranque Extensión del desmontaje: Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones

DESMONTAJE DEL MOTOR DE

ARRANQUE Preparación para el desmontaje Tubo de escape

Consulte el apartado “TUBO DE ESCAPE Y SILENCIADOR” del CAPÍTULO 3.

DESARMADO DEL MOTOR DE

Tapa delantera del motor de arranque

Arandela (tapa delantera del motor de arranque)

Horquilla de articulación del motor de arranque

Conjunto del inducido

Tapa trasera del motor de arranque

7 - 36

REVISIÓN Y REPARACIÓN

1. Comprobar:

• Colector Suciedad → Limpiar con papel de lija del número 600.

• Rebaje de mica a Fuera del valor especificado
• Rasque la mica hasta la medida correcta con una hoja de sierra para metales rectificada a la medida del colector. Rebaje de mica: 1,5 mm (0,06 in) Diámetro mínimo del colector: 16,6 mm (0,65 in) Medir:
• Diámetro del colector a Fuera del valor especificado
• Cambiar el motor de arranque. NOTA: La mica del colector debe estar rebajada para que éste funcione correctamente.

• Resistencias del conjunto del inducido (colector y aislamiento) Fuera del valor especificado → Cambiar el motor de arranque.

• Mida las resistencias del conjunto del inducido con el comprobador de bolsillo. Comprobador de bolsillo: YU-3112-C/ 90890-03112 Conjunto del inducido: Resistencia del colector 1: 0,0189 ~ 0,0231 Ω a 20 °C (68 °F) Resistencia del aislamiento 2: Superior a 1 MΩ a 20 °C (68°F)
• Si cualquiera de las resistencias se encuentra fuera del valor especificado, cambie el motor de arranque. Medir:
• Longitud de la escobilla a Fuera del valor especificado
• Cambiar el conjunto de las escobillas. Longitud mínima de la escobilla: 3,5 mm (0,14 in)

• Tensión del muelle de escobilla Fuera del valor especificado
• Cambiar el conjunto de muelles de las escobillas. Tensión del muelle de escobilla: 3,92 ~ 5,88 N (400 ~ 600 gf, 14,1 ~ 21,2 oz) Instalar:
• Conjunto del inducido 1 Instálelo mientras mantiene abajo la escobilla con la ayuda de un destornillador fino. ATENCION: Tenga cuidado de no dañar la escobilla durante la instalación.

• Horquilla de articulación del motor de arranque 2 NOTA:
• Monte la horquilla de articulación del motor de arranque con la ranura a hacia la tapa delantera.
• Alinee la marca b de la horquilla de articulación del motor de arranque con la marca c de la tapa posterior del motor de arranque. Instalar:
• Arandela (tapa delantera del motor de arranque) 3
• Tapa delantera del motor de arranque 4 NOTA:
• Para instalarla alinee los salientes de la arandela con las ranuras de la tapa delantera.
• Alinee la marca a de la horquilla de articulación del motor de arranque con la marca b de la tapa delantera del motor de arranque.

NOTA: Aplique grasa de jabón de litio a la junta tórica. ELEC CHARGING SYSTEM

EC680000 No good Check AC magneto. Charging coil No good

SISTEMA DE CARGA

PROCEDIMIENTO DE REVISIÓN

Si la batería no está cargada utilice el procedimiento de comprobación siguiente. Cambiar el fusible y comprobar el mazo de cables. Incorrecto Correcto *2 Comprobar batería. Incorrecto Recargar o cambiar. Correcto Comprobar las conexiones de todos los acopladores y cables. Incorrecto Correcto Comprobar el voltaje de carga. Correcto Sistema de carga correcto. Incorrecto Comprobar la magneto CA. Bobina de carga Incorrecto Cambiar. Correcto Cambiar el rectificador/regulador. *1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3. *2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3. NOTA:

• Desmontar las piezas siguientes antes de proceder a la revisión.

1) Sillín

2) Depósito de combustible

• Utilice la herramienta especial siguiente en esta revisión. Comprobador de bolsillo: YU-3112-C/ 90890-03112

7 - 47

7 - 48

COMPROBACIÓN DE LA

CONEXIÓN DE ACOPLADORES Y

1. Comprobar:

• Conexión de acopladores y cables Óxido/staub/flojas/cortocircuito → Reparar o cambiar.

COMPROBACIÓN DEL VOLTAJE

1. Arranque el motor.

2. Comprobar:

• Voltaje de carga Fuera del valor especificado
• Si no se encuentra ningún fallo al comprobar la resistencia de la bobina fuente, cambiar el rectificador/regulador. Comprobador (+) cable → Cable rojo 1 Comprobador (–) cable → Cable negro 2 Ω×1

Voltaje de carga Posición del selector del comprobador Comprobar:

• Resistencia de las bobinas de carga Fuera del valor especificado
• Cambiar. Comprobador (+) cable → Cable blanco 1 Comprobador (–) cable → Masa 2 Posición Resistencia de del selector las bobinas de del comcarga probador 0,288 ~ 0,432 Ω a 20 °C (68 °F)

7 - 50

Ω×1 SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR ELEC

SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

PROCEDIMIENTO DE REVISIÓN

Si el sensor de posición del acelerador no funciona utilice el procedimiento de comprobación siguiente. Comprobar las conexiones de todo el sistema de encendido. Incorrecto Correcto Comprobar el sensor de posición del acelerador. Bobina del sensor de posición del acelerador Incorrecto Cambiar. Correcto Comprobar la unidad CDI. Voltaje de entrada del sensor de posición del acelerador NOTA: Utilice las herramientas especiales siguientes en esta revisión. Comprobador de bolsillo: YU-3112-C/ 90890-03112

7 - 55

7 - 56

NOTA RELATIVA A LA

MANIPULACIÓN ATTENZIONE: ATENCION:

COMPROBACIÓN DE LA

CONEXIÓN DE ACOPLADORES Y

1. Comprobar:

• Conexión de acopladores y cables Óxido/staub/flojas/cortocircuito → Reparar o cambiar.

COMPROBACIÓN DE LA BOBINA

DEL SENSOR DE POSICIÓN DEL

1. Comprobar:

• Resistencia de la bobina del sensor de posición del acelerador Fuera del valor especificado
• Cambiar. No afloje el tornillo (sensor de posición del acelerador) 1 salvo para cambiar el sensor de posición del acelerador debido a un fallo, ya que provocará una disminución de las prestaciones del motor. Comprobador (+) cable → Cable azul 1 Comprobador (–) cable → Cable negro 2 Resistencia de Posición la bobina del del selector sensor de del composición del probador acelerador kΩ × 1 NOTA: Gire el tornillo de tope del acelerador hasta que el eje del acelerador esté en posición completamente cerrada. DROSSELKLAPPENSENSOR

SISTEMA SENSORE POSIZIONE FARFALLA

SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

• Resistencia variable de la bobina del sensor de posición del acelerador Compruebe si la resistencia aumenta a medida que el puño del acelerador se desplaza desde la posición completamente cerrada a la posición completamente abierta. Fuera del valor especificado
• Cambiar. Resistencia Posición variable de la del selecbobina del sen- tor del sor de posición comprodel acelerador bador kΩ × 1 Comprobador (+) cable → Cable amarillo 1 Comprobador (–) cable → Cable negro 2 Comple- Completamente tamente cerrado abierto

CAMBIO Y AJUSTE DEL SENSOR

DE POSICIÓN DEL ACELERADOR

1. Extraer:

• Acoplador del sensor de posición del acelerador

2. Extraer:

• Tornillo (sensor de posición del acelerador) 1
• Sensor de posición del acelerador) 2 NOTA: Afloje el tornillo (sensor de posición del acelerador) con la punta T25.

• Sensor de posición del acelerador Instalar:
• Sensor de posición del acelerador 1
• Tornillo (sensor de posición del acelerador) 2 NOTA:
• Alinee la ranura a del sensor de posición del acelerador con el saliente b del carburador.
• Apriete provisionalmente el tornillo (sensor de posición del acelerador).

7 - 60

DROSSELKLAPPENSENSOR

SISTEMA SENSORE POSIZIONE FARFALLA

SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

• Acoplador del sensor de posición del acelerador Ajustar:
• Ralentí del motor Consulte apartado

“AJUSTE DEL RALENTÍ DEL

MOTOR” del CAPÍTULO 3. Introduzca los conductores eléctricos finos 2 (cable) en el acoplador del sensor de posición del acelerador 1, como se muestra, y conecte el comprobador. Comprobador (+) cable → Cable amarillo 3 Comprobador (–) cable → Cable negro 4 ATENCION:

• No introduzca los conductores eléctricos más de lo necesario, pues se puede reducir la estanqueidad del acoplador.
• Verifique que no se desarrolle un cortocircuito entre los terminales; ello podría provocar daños en los componentes eléctricos. DROSSELKLAPPENSENSOR

SISTEMA SENSORE POSIZIONE FARFALLA

SISTEMA SENSOR DE POSICIÓN DEL ACELERADOR

Arranque el motor. Ajustar:

• Voltaje del sensor de posición del acelerador Procedimiento de ajuste: Ajuste el ángulo del sensor de posición del acelerador 1 hasta obtener el voltaje de salida especificado. NOTA: Mida con precisión el voltaje de salida con un voltímetro electrónico y digital que proporcione una lectura fácil de voltajes pequeños. DrosselklappensensorAusgangsspannung Messgerät-Wahlschalter 0,58–0,78 V DCV Voltaje del Posición sensor de del selector posición del del comacelerador probador 0,58 ~ 0,78 V DCV

10. Coloque las marcas de alineación a en el sensor de posición

del acelerador y el carburador.

11. Pare el motor.

12. Desmonte el carburador.

13. Apretar:

• Tornillo (sensor de posición del acelerador) 1 NOTA: Apriete el tornillo (sensor de posición del acelerador) con la punta T25.

14. Instale el carburador.

7 - 64

COMPROBACIÓN DEL VOLTAJE

DE ENTRADA DEL SENSOR DE

POSICIÓN DEL ACELERADOR

1. Desconecte el acoplador del

sensor de posición del acelerador.

2. Arranque el motor.

3. Comprobar:

• Voltaje de entrada del sensor de posición del acelerador Fuera del valor especificado
• Cambiar la unidad CDI. Comprobador (+) cable → Cable azul 1 Comprobador (–) cable → Cable negro/azul 2 Voltaje de Posición entrada del del selector sensor de del composición del probador acelerador 4~6V

7 - 66

DCV-20 LIGHTING SYSTEM ELEC

SISTEMA DE ILUMINACIÓN

SISTEMA DE ILUMINACIÓN

PROCEDIMIENTO DE REVISIÓN

Consulte el diagrama de flujo siguiente cuando compruebe posibles fallos del sistema de iluminación. Comprobar la bombilla y el casquillo de la bombilla. Incorrecto Cambiar la bombilla o el casquillo de la bombilla. Incorrecto Cambiar el conjunto del piloto trasero. Correcto Comprobar el piloto trasero (LEDs). Correcto Bobina de iluminación Correcto Conexión incorrecta Comprobar las conexiones del sistema de iluminación. Correcto Comprobar el rectificador/ regulador. Voltaje de salida NOTA:

• Cambiar la bombilla o el casquillo de la bombilla.

1) Sillín

2) Depósito de combustible

3) Cubierta lateral izquierda

• Utilice la herramienta especial siguiente. Comprobador de bolsillo: YU-3112-C/ 90890-03112

7 - 71

Incorrecto Cambiar. ELEC MEMO

7 - 72

COMPROBAR EL PILOTO

1. Desconecte el acoplador del

2. Conecte dos puentes 1 desde

los terminales de la batería al terminal del acoplador respectivo, como se muestra. Terminal (+) de la batería → Cable azul 2 Terminal (–) de la batería → Cable negro 3

• LED (que funcione correctamente) No se ilumina → Cambiar el conjunto del piloto trasero. ADVERTENCIA
• El cable que se utilice como puente debe tener como mínimo la misma capacidad que el cable de la batería; de lo contrario, el puente se puede quemar.
• Durante esta prueba es probable que se produzcan chispas; por lo tanto, compruebe que no haya gases ni líquidos inflamables en las proximidades.

COMPROBACIÓN DE LA

1. Comprobar:

• Resistencia de la bobina de luz Fuera del valor especificado
• Cambiar. Comprobador (+) cable → Cable amarillo 1 Comprobador (–) cable → Masa 2 Posición Resistencia de del selector la bobina de del comluz probador 0,224 ~ 0,336 Ω a 20 °C (68 °F)

7 - 74

COMPROBACIÓN DEL

RECTIFICADOR/REGULADOR

1. Conectar los cables de la batería.

2. Arranque el motor.

3. Encienda el faro y el piloto trasero girando el interruptor de

4. Comprobar:

• Voltaje de salida Fuera del valor especificado
• Cambiar el rectificador/ regulador. Comprobador (+) cable → Cable amarillo 1 Comprobador (–) cable → Cable negro 2 Voltaje de salida Posición del selector del comprobador

SISTEMA DE SEÑALIZACIÓN

SISTEMA DE SEÑALIZACIÓN

PROCEDIMIENTO DE REVISIÓN

Si el velocímetro no funciona utilice el procedimiento de comprobación siguiente. *1 Comprobar batería. Incorrecto Recargar o cambiar. Correcto Comprobar todos los acopladores y conexiones de cables. Incorrecto Correcto Comprobar el visor multifunción. Correcto Comprobar el sensor de velocidad. Voltaje de entrada Voltaje de salida Incorrecto Incorrecto Cambiar el mazo de cables. Incorrecto Cambiar el visor multifunción. Cambiar. *1 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3. NOTA:

• Desmontar las piezas siguientes antes de proceder a la revisión.

1) Faro

• Utilice las herramientas especiales siguientes en esta revisión. Comprobador de bolsillo: YU-3112-C/ 90890-03112

7 - 81

7 - 82

SISTEMA DI SEGNALAZIONE

SISTEMA DE SEÑALIZACIÓN

COMPROBACIÓN DE LA

CONEXIÓN DE ACOPLADORES Y

1. Comprobar:

• Conexión de acopladores y cables Óxido/flojas/cortocircuito → Reparar o cambiar.

COMPROBACIÓN DEL VOLTAJE

DE ENTRADA DEL VISOR

1. Desconecte el acoplador del

2. Sitúe el interruptor principal en

• Voltaje de entrada del visor multifunción Fuera del valor especificado
• Cambiar el mazo de cables. Cable (+) del comprobador → Cable marrón 1 Cable (–) del comprobador → Cable negro 2 Voltaje de Posición del entrada del visor selector del multifunción comprobador 10 V o superior Vcc-20 ATENCION: Verifique que no se desarrolle un cortocircuito entre los terminales; ello podría provocar daños en los componentes eléctricos.

COMPROBACIÓN DEL VOLTAJE

DE SALIDA DEL VISOR

1. Desconecte el acoplador del

2. Sitúe el interruptor principal en

SISTEMA DI SEGNALAZIONE

SISTEMA DE SEÑALIZACIÓN

• Voltaje de salida del visor multifunción Fuera del valor especificado
• Cambiar el visor multifunción. Cable (+) del comprobador → Cable rojo 1 Cable (–) del comprobador → Cable negro/blanco 2 Voltaje de salida Posición del del visor multiselector del función comprobador 4,5 V o superior Vcc-20 ATENCION: Verifique que no se desarrolle un cortocircuito entre los terminales; ello podría provocar daños en los componentes eléctricos.

COMPROBACIÓN DEL VOLTAJE

DE SALIDA DEL SENSOR DE

1. Introduzca los conductores eléctricos finos 1 (cable) en el acoplador del sensor de velocidad

2, como se muestra, y conecte el comprobador. Cable (+) del comprobador → Cable blanco 3 Cable (–) del comprobador → Cable negro 4 ATENCION:

• No introduzca los conductores eléctricos más de lo necesario, pues se puede reducir la estanqueidad del acoplador.
• Verifique que no se desarrolle un cortocircuito entre los terminales; ello podría provocar daños en los componentes eléctricos.

Sitúe el interruptor principal en “ON”. SIGNALANLAGE

SISTEMA DI SEGNALAZIONE

SISTEMA DE SEÑALIZACIÓN

• Voltaje de salida del sensor de velocidad Voltaje de salida incorrecto → Cambiar el sensor de velocidad. Procedimiento de medición:
• Levante la rueda delantera y gírela lentamente.
• Mida el voltaje (Vcc) del cable blanco y del cable negro. Con cada vuelta completa de la rueda delantera, la lectura de voltaje debe pasar cíclicamente de 0,6 V a 4,8 V, a 0,6 V y a 4,8 V. WR250F(W)
