WH-SDC16C6E5 - Bomba de calor PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de calor aire-agua split
Marca	PANASONIC
Modelo	WH-SDC16C6E5
Categoría	Bomba de calor
Unidades	Interior y exterior (split)
Modos de funcionamiento	Calefacción, Refrigeración, Depósito, Calefacción + Depósito, Refrigeración + Depósito
Rango de temperatura de salida de agua (calefacción)	25 °C a 55 °C
Rango de temperatura de salida de agua (refrigeración)	5 °C a 20 °C
Rango de temperatura exterior (calefacción)	-20 °C a 35 °C
Rango de temperatura exterior (refrigeración)	16 °C a 43 °C
Función silenciosa	Sí, reducción del ruido de la unidad exterior
Calefacción de emergencia	Integrado (automático o manual mediante tecla FORCE)
Conexión depósito de agua sanitaria	Sí, configurable
Esterilización	Sí, ajustable de 40 °C a 75 °C, una vez por semana
Temporizador	Programador semanal con 6 programas por día
Presión de agua requerida	0,05 MPa a 0,2 MPa
Dispositivo de seguridad	Interruptor diferencial (RCCB) integrado
Mantenimiento recomendado	Limpieza anual del filtro externo e inspección por un profesional

Preguntas frecuentes - WH-SDC16C6E5 PANASONIC

¿Cómo ajustar el temporizador?

Presione TIMER, luego SELECT para elegir el día. Use las teclas +/- para ajustar la hora y el programa. Confirme con SET. Puede definir hasta 6 programas por día.

¿Qué hacer si aparece un código de error en la pantalla?

Anote el código de error mostrado, luego apague la unidad con la tecla OFF/ON. Contacte inmediatamente a su distribuidor autorizado. El temporizador se cancelará.

¿Cómo limpiar la unidad interior?

Corte la alimentación eléctrica. Use un paño suave y seco. No use nunca agua, benceno, diluyente ni polvo abrasivo. Para el panel de control, limpie suavemente.

¿Qué es la calefacción de emergencia (booster)?

La calefacción de emergencia se activa automáticamente cuando no se alcanzan las condiciones de temperatura, o manualmente mediante la tecla FORCE en modo calefacción. Permite calentar el agua en caso de fallo de la bomba de calor.

¿Cómo seleccionar un modo de funcionamiento?

Use las teclas de modo (MODE) en el panel de control para elegir entre Calefacción, Refrigeración, Depósito o las combinaciones. El indicador correspondiente se enciende.

¿Puedo conectar un controlador térmico externo?

Sí, mediante el modo de ajuste especial. Presione simultáneamente SET y CHECK durante 5 segundos, luego configure la opción Con a SÍ.

¿Qué mantenimiento regular es necesario?

Limpie el filtro externo al menos una vez al año. Verifique que las rejillas de admisión y salida de aire de la unidad exterior no estén obstruidas. Haga inspeccionar el aparato por un distribuidor autorizado regularmente.

¿Cómo activar el modo silencioso?

Presione la tecla de funcionamiento silencioso (símbolo de silencio) del panel de control. El indicador correspondiente se enciende. Esto reduce el ruido de la unidad exterior pero puede disminuir la capacidad.

¿Qué es la función de esterilización?

La esterilización calienta el depósito de agua sanitaria a una temperatura ajustable (40 °C a 75 °C) una vez por semana para eliminar bacterias. Configúrela en el modo de ajuste especial.

¿Qué hacer si el aparato no calienta correctamente?

Verifique primero que la temperatura de consigna sea correcta. Asegúrese de que las válvulas del panel calefactor estén abiertas y que la unidad exterior no esté obstruida (nieve, escombros). Si el problema persiste, contacte a un distribuidor autorizado.

MANUAL DE USUARIO WH-SDC16C6E5 PANASONIC

Antes de usar launda, sirvase leer atentamente estas instruccione de functiomento y conservas como futuro elemento de consulta.

Antes de operar la unidad asegürese de que la instalación haya sido realizada correctamente por un instalador autorizado, siguiendo de forma correcta y precisela instrucciones de instalacion dadas.

DEUTSCH

32~41

Antes de ligar a unidad, leia cuidadosamente este manual de'utilisation e guarde-o para futura referencia.

Gracias por comprar un producto Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

22~23

PANEL DE CONTROL

24~28

UNIDAD INTERIOR

29

LOCALIZACION DE AVERIAS

30

INFORMACION

31

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y poder no coincidir exactamente con las del aparato suministrado. Están susjetas a Cambios sin previo avis con el fin de melhorar el producto.

AVISO: Cuando la temperatura exterior está fuera del intervalo de temperatura superior, la capacité del equipo disminuira significativamente y la unidad exteriorouldraparaseproteccion.

PRECAUCIONES DE SEGURIDAD

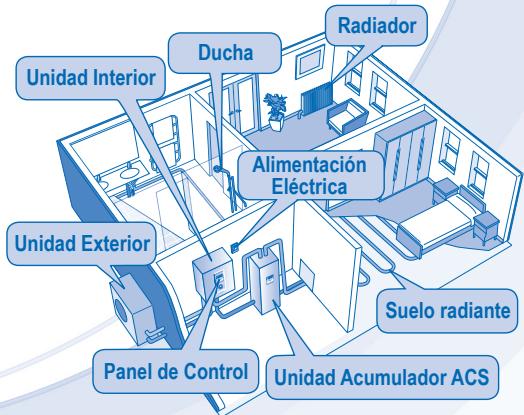

• La bomba de calor de aire a agua de Panasonic es un sistemas dividido que consiste solamente de unaunities interior y una exterior. Este sistemas está diseñado para ser combinado con un accumulator ACS de Panasonic. En caso de que se utilise un accumulator ACS que no sea de Panasonic con el sistemas de la bomba de calor de aire a agua, Panasonic no pueda garantizar el buen funcionaimiento ni la fiabilidad del sistemas.
• Este manual describe como operar el sistema de bomba de calor solamente entre las unidades interior y exterior.
• Para poderar otheras operaciones como la del acumulador ACS, radiador, regulator termostato externo y el sistema de suelo radiante, consulte los respectivos manuales de configuracionnel del fabricante.

Para evaporar lesiones personales, lesiones a cerceros, o daños materiales, cumpla loisible.

El uso incorrecto por no seguir las instrucciones puede causar dáños o averías; su gravedad se clasifica con lasindicacionessiguales:

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCION

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse estar clasificadas mediante lossiguales SYMBOLOS:

Este"simbolo denotaunaccion que está PROHIBIDA.

Estos symbolos denom tanaxoniones que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe serutilzado por personas (incluyendo niños) con incapacidades mentales, sensoriales o ficas, o falta de experiencia y conocimiento, a menos que hayan recibo formacion o supervision en relation al uso del aparato por una persona responsable por su seguidad. Los niños deverian estar supervisados para asegurar que no jugean con el aparato.

Consulte a un instalador o servicios专业技术orizados para reparar, instalar, retirar y reinstalar launidad. Una instalacion y uso Incorrectos provocaran fugas, descargas electricas o incendios.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario,oulda provoc accidentes o incendios.

No colocque sus dedos uOthers objetivos en la unidad interior o exterior, ya que las partes rotatorias podrian provocarle lesiones.

No toque launidad exterior durante una tormenta, ya que podra recibir una descarga electrica.

No intente reparar la unidad usted mesmo. De lo contrario, podra Causear daños si se manipula mal.

No instale la unidad interior en exteriores. Está diseñada solo para el uso en interiores.

ADVERTENCIA
FUENTE DE ENERGÍA
	No utilise un cable modificado, unido con otro, un cable de extension o un cable no especified para evitar sobrecalentimiento e incendios.
	No comaça la misma salute electrica conotiros equipos para evitar el calentimiento e incendios.
	No lo use con las manosojas para evitar descargas electricas.
	Para evitar riesgos, si el cable de alimentación está dañado y es necessario cambarlo, deben hacerlo el fabricante, un representante del servicio técnico o una persona@cualificada.
	Estaunidad está equipada con un interruptor por corriente residual (RCCB). Se recomienda verficar el functionamento del RCCB despues de la instalación y periodically antes de que el service technician autorizo realizó reparaciones o el mantenimiento para asegurar de que esté funccionando en buena conditiones. De othera manera, en caso de un fallo, pueda producirse peligrosas descargas electricas o incendios.
	Se recomienda altoamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evitar descargas electricas o incendios.
	Se recomienda usar guantes durante la reparación o mantenimiento para evitar riesgos.
	Este equipo deverá connectarse a tierra para evitar descargas electricas o incendios.
	Evite descargas electricas desconnectando la alimentación electrica cuando: - Ante de limpiarlo o repararlo. - Largo periodo en desuso. - Tormentas electricas especialmente violentas.
	Este aparato es para multíples usos. Todos los circuitores de alimentacion electrica se deben apagar antes de acceder a每一quier terminal en el unidad inferior, para evitar una descarga electrica, quemadura o lesión fatal.

Deje de usar el producto cuando haya\ cualquier anormalidad/falto y desconecte el\ cable de corriente o desactive el interruptor\ de alimentación (riesgo de humo/fuego/\ descarga electrónica)
Ejmplos de\ anomalidad	El RCCB se apaga por si mesmo. Se perciebe olor a humano, ruido anormal o\ sonido de vibración cuando launidad está en\ funciramente. No deja de salir agua caliente de launities.
Contacte inmediamente con su\ servico técnico autorizo local para su\ mantimiento/reparación

PRECAUCIón
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No limpie launidad interior con agua, benceno, disolvente o limpiador en polvo.
	No instale launidad cerca de ningún equipo combustible ni en un baño. De lo contrario, podría Causear una descarga electrónica o incendio.
	No toque la tuberia de descarga de agua en launidad interior durante la operación.
	No coloque nada encima ni debajo de launidad.
	No se siente o apoye sobre launidad, se podría caer accidentamente.
	No tocar las partes de aluminio angulosas, PODEN CACAR DAÑOS.
	Asegúrese de que el tubo de drenaje está conectado correctamente. Si no es asi, se podrián producir fugas.
	Revise periodically del bastidor de instalación para asegurarde que no estede dañado. Después de periodos prolongados de uso, es posible que se haya deteriorado la fuerza del bastidor de instalación.
PANEL DE CONTROL
	No permitte que el panel de control se humedezca. De lo contrario, podria Causear una descarga electrónica o incendio.
	No presione los botones del panel de control con objetos duros y punitiaguidos. De lo contrario, podría dañar launidad.
	No lave el panel de control con agua, benceno, disolvente o limpiador en polvo.
	No inspeccione ni repare el panel de controlasted misso. Consulte con un service técnico autorizzato. De lo contrario, podría Causear lesiones si se manipula mal.

• Es possible que algunos functions descriñas en este manual no se aplicuen a su unidad.

• Consulte a su distribuidor autorizzato más cercano para Obtener información.

• Para el funciona normal, no se uses los botones RESET FORCE PUMPOW y

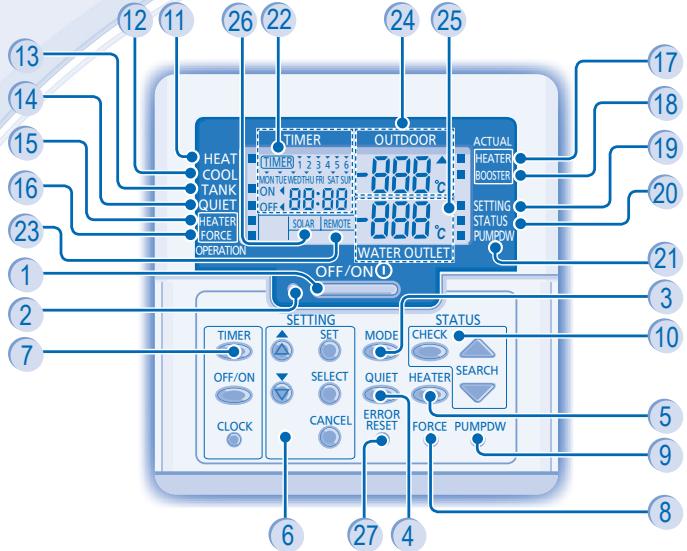

1 Botón OFF/ON (apagado/encendido)
LED de encendido
3 Botón del modo de funciona
4 Botón de funciona silencioso
5 Botón de funciona de la resistencia electrónica de apoyo de la unidad interior
6 Botones del modo de configuracion delsystema
7 Tecla de configuración del temporizador
8 Botón de modo de calefacción forzada
9 Botón del modo de recuperación de refrigerante (Pump Down)
Botones del modo para vericar el estado delsystema
11 Indicador de APAGADO/ENCEDIDO del modo de calefaction
12 Indicador de APAGADO/ENCEDIDO del modo de frio
13 Indicador de APAGADO/ENCEDIDO del modo ACS
14 Indicador de APAGADO/ENCENDIDO del funcionamento silencioso

15 Indicador de APAGADO/ENCENDIDO de la resistencia electrica de apoyo
16 Indicador de APAGADO/ENCENDIDO de calefaction forzada
17 Indicador (APAGADO/ENCENDIDO) del funciona real de la resistencia electrica de apoyo
18 Indicador (APAGADO/ENCENDIDO) del funciona real de la resistencia electrica accumulator ACS
19 Indicador de APAGADO/ENCEDIDO del modo de configuración del sistema
20 Indicador de APAGADO/ENCEDIDO del modo de verificacion de estado del sistema
21 Indicador de APAGADO/ENCEDIDO del modo de recuperacion de refrigerante (Pump Down)

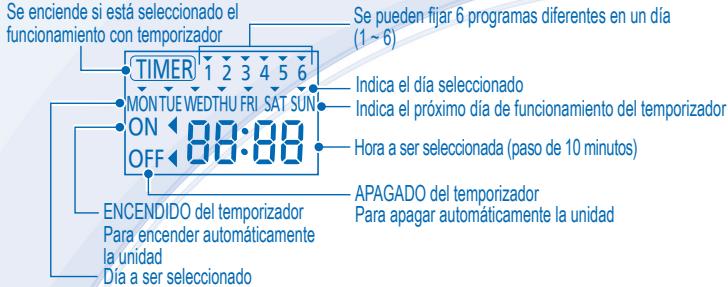

22 Indicación de ajuste del temporizador/reloj
23 Visualizacion del mando a distancia
24 Visualizacion de la temperatura ambiente exterior
25 Visualización de la temperatura de laitters del agua
26 Visualizacion de regulacion solar
27 Botón de reinicio debido a un error

PREPARACION DEL PANEL DE CONTROL

Ajuste de dia y hora

1. Pulse

2. Pulse o para seleccionar el dia de hoy.

3. Pulse
4. Repita los pasos 2 y 3 para configurar la hora actual.

Notas:

• La Fecha y la hora actual se deben fjjar cuando:
• Se enciende por primera vez.
• Si ha pasado mucho tiempo desde que se encendió porULTima vez.
• La hora actual que se fjo sera la hora estandar para todas las operaciones del temporizador.

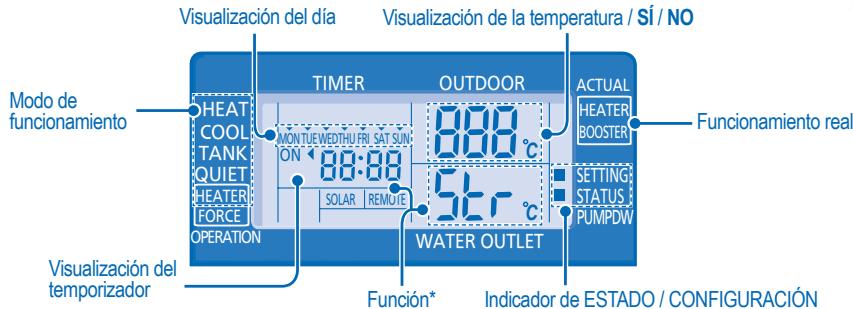

CONFIGURACION DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial,uedeajustarmanualmentelas configuraciones.Losajustesinicialeshunanecenactivoshasta queel usuarioloscambia.
• El panel de control se pueda usar para varias instalaciones. Es possible que algunos functions no se aplicuen a su unidad.
• Asegürese de que el LED de funciona bajo la configuración.

SELECTIONE LAS FUNCIONES YAJUSTE SU TEMPORIZADOR

1. Pulse y CHECK simultaneamente durante 5 segundos para ingresar al modo de configuracion especial. El indicator "CONFIGURACION" y "ESTADO" está encendido.

2. Pulse o para explorar las functions.

3. Pulse SELECT para entrada en la direccion.

4. Pulse o para activar Sí o desactivar NO la función o ajuste su día y hora deseada.
5. Pulse SET para confirmar.

Función *	Mode de funciona/ Funcimiento real	Descripción
con	ro añ	Regulación termostato externo (Sí / NO) Para fjjar la conexión del regulación termostato externo.
con	TANK	Conexión del accumulator ACS (Sí / NO) Para fjjar la conexión del accumulator ACS.
Pry	SOLAR	Prioridad solar (Sí / NO) Para selecciónar el uso ACS del calentimiento del agua del accumulator ACS.
Pry	HEAT	Prioridad de calefaction (Sí / NO) Para elegir solo el uso de la bomba de calor para el service de calefaction durante el modo CALOR + ACS.
int	HEAT	Ajuste del intervalo de funciona bajo el service para la calefaction Para ajustar el temporizador para la calefaction durante el modo CALOR + ACS (0,5 horas ~ 10 horas).
int	TANK	Ajuste del intervalo de funciona bajo el service para ACS Para ajustar el temporizador para el accumulator ACS durante el modo CALOR + ACS (5 Minutes ~ 1 hora 35 Minutes).
dly	BOOSTER	Ajuste del tiempo de retardo de�能ación resistencia electrónica del accumulator ACS Para fjjar el temporizador de retardo de�能ación resistencia electrónica del accumulator ACS en ON si no se alcanzó la temperature del accumulator ACS (20 Minutes ~ 1 hora 35 Minutes).
Fun	Strl	Esterilización (Sí / NO) Para fjjar la esterilización, si se requires.
Strr		Ajuste del día y la hora de esterilización Para ajustar el temporizador para la esterilización (sólo una vez a la semana).
boi	Strl	Ajuste de la temperature de esterilización Para fjjar la temperature para la función de esterilización (40°C ~ 75°C).
oPr	Str	Tiempo continuo de esterilización Para fjjar el temporizador paramantener la temperatura de calentimiento a fin de completar la funciona de esterilización (5 Minutes ~ 1 hora).

CONECTAR O DESCONNECTAR LA UNIDAD

• Cuando la unidad está encendada, el LED de funciona bajo se enciende y la temperatura real para la salute de agua y el ambiente exterior en la pantalla del panel de control.

SELECTIONAR MODO DE OPERACION

- MODO DE CALEFACCION

• Para ENCENDER o APAGAR el funciona de la calefaction del sistemas de radiadores / sueo radiante.
• En este modo, launidad exterior proporcionará la capacité de calefaction a launidad interior.

- MODO DE CALEFACCION + ACS

• En este modo, launidad exterior proporcionará la capacité de calefacción a launidad inferior y al accumulator ACS.
• Este funciona no se usa cuando el acumulador ACS no está instalado.

- MODO DEL ACS

• Para ENCENDER o APAGAR el funciona del accumulator ACS.
• En este modo, launidad exterior proporcionará la capacité de calefactionsoleamente al accumulator ACS.

- MODO FRIO

• Para encender o apagar el funciona del modo refrigeracion.
• En este modo, launidad exterior proporcionará la calidad de refrigeración a launities interior.

- MODO FRIO + ACS

• En este modo, launidad exterior proporcionala capacidad de refrigeracion a launidad interior.
• Launidad interior controlaré el de la resistencia de electrica del accumulator ACS.

PARA DISFRUTAR DE UN AMBIENTE TRANQUilo

-Esta operation redue el ruido de la unidad exterior. En esta condidion, disminuirsu capacities de calefacion/ refrigeracion.

• La resistencia electrica de apoyo brinda una capacité adicional durante la temperatura exterior fria y solo puede operar en el funciona del modo calefacción para la unidad interior.
• La resistencia electrica de apoyo se encenderá automatistically cuando se cumple con las conditiones de configuración.
• Para cancelar manualmente el funciona de la resistencia electrica de apoyo, pulse el botón de nuevo.

MODO DE VERIFICACION DEL ESTADO DEL SISTEMA

1. Presione CHECK durante 5段时间os para ingresar en el modo STATUS (Estado).

2. Pulse o para comprobar la temperatura de agua de entrada, temperatura de accumulator ACS, fecuencia de trabajo del compresor o historioral de erros.

3. Pulse CANCEL para pagar del modo ESTADO.

4. Cuando se ingresa al modo ESTADO, se enciende el indicator "STATUS".

5. El modo "ESTADO" no se pueda activar cuando el indicator "SETTING" está encendido.

6. Se recomienda que se comunique con el servicios专业技术o autorizzato más cercano para Cambiar el rango de temperatura del agua.

7. Con el panel de control puede fjjar el rango de temperatura para de salute del agua y la temperatura ambiente exterior.

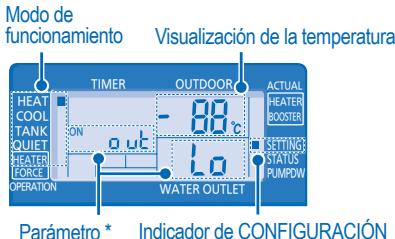

MODO DE AJUSTE DEL SISTEMA

1. Presione SET durante 5 segundos para ingresar en el modo SETTING (Configuracion). Se enciende el indicator "SETTING".
2. Presione o para elegir un parámetro.
3. Después de selección ar parámetro deseado, presione para acceder.
4. Presione o para fjjar la temperatura deseada.

5. Presione SET nuevamente para confirmar la configuracion.

6. Repita los pasos 2 a 5 para fjjarthers parámetros.

Mode de configuración	Parámetro *	Descripción
HEAT	aout Lo	Temperatura ambiente exterior fjada a una temperatura baja de salute del agua (-15°C ~ 15°C).
HEAT	aout H1	Temperatura ambiente exterior fjada a una temperatura alta de salute del agua (-15°C ~ 15°C).
HEAT	H20 Lo	Temperatura de salute del agua fjada a una temperatura baja del ambiente exterior (25°C ~ 55°C).
HEAT	H20 H1	Temperatura de salute del agua fjada a una temperatura alta del ambiente exterior (25°C ~ 55°C).
HEAT	OFF	Ajuste la Temperatura para APAGAR el configuracion de la calefaction (5°C ~ 35°C).
HEATER	aout ON	Temperatura ambiente exterior fjada para ENCENDER el configuracion de la resistencia electrica de apoyo (-15°C ~ 20°C).
COOL	SEt	Temperatura del agua fjada durante del mode de refrigeracion (5°C~20°C)
TANK	SEt	Temperatura fjada del accumulator ACS (40°C ~ 75°C).

AJUSTE DE CAMBIO TÉRMIÇO DE TEMPERATURA DEL AGUA

1. Pulse SET durante 5段时间。
2. Repita los pasos 3 a 5 para fjar el cambio de temperatura deseado (-5^ 5^) .

Notas:

Presione CANCEL o espere 30 segundos para partir del modo SETTING.
- La temperatura se almacenaré en el sistema cuando se confirma.
- El modo "SETTING" no se pueda activar cuando el indicator "PUMPDW" y "STATUS" está encendido.

Visualización del temporizador

Función

Paso

Entre en modo de temporizarador

Fiji laecha y la hora

1. Pulse o para seleccionar el dia escogido.
2. Pulse para confirmar.
3. Parpadearé el "1"; pulse para establercer el programa 1.
4. Pulse para seleccionar el ENCENDIDO o APAGADO del temporizador.
5. Pulse para seleccionar la hora escogida. Si desea configurar el temporizador junto conoras operaciones, pulse MODE qIET
6. Pulse para confirmar el programa 1. El día seleccionado se resaltará con . - Después de 2 segundos, la pantallaLEARá alproximo programa.
7. Repita los pasos 4 a 7 para configurar los programas 2 a 6.
8. Durante el ajuste del temporizador, si no se pulsa un botón bajo de los 30segundos, o si se pulsa el botón SET, la configuración de este momento queda confirmada y finaliza la configuración del temporizador.

Agregar/modificat temporizador

Repita los pasos anteriores.

Desactivar temporizador

TIMER

Pulse ,iego pulse

CANCEL

Activar temporizador

Pulse TIMER, luego pulse SET.

Comprobar el temporizador

1. Pulse
2. Pulse o hasta que aparezca el dia desedo, y pulse para confirmar la seleccion.
3. Pulse o para comprobar los programas configurados.

Cancelar el temporizador 1. Pulse

TIMER

1. Pulse o hasta que aparezca el dia desrado.
2. Pulse paraentar a la configuracion de programa.
3. Pulse o hasta que aparezca el programa deseado.
4. Pulse para cancel el programa.

Notas:

• Se puede configurar el temporizador para cada día de lapell (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido de la unidad debido a la activacion del Timer, se usa la ultima temperatura de consigna establecida para el control de la temperatura de la estancia.
• El本身就是 programa de temporizador no se pueda repetir en el itself.
• Internacionalmente, el encuentó un total de dos millones de euros.
  Facilita el ahorro de energia permittiendole establecer hasta 6 programas en cuales quir día dato.

PRECAUCION

• Apague launidad antes de limpiarla.

INSTRUCCIONES DE LIMPIZA

• No utilise benceno, disolvente o limpiador en polvo.
• Utilice solo jabones ( pH7 ) o detergentes domesticos neutros.
• No实用性 con una temperatura superior a 40^ .

INDICACIONES

• Para garantizar un despeño optimo de launidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. Consulte con un distribuidor autorizzato.

INDICADOR DE PRESION DEL AGUA

• No presione ni golpee la cubierta de vidrio con objetivos duros y puntiagudos. Esto puede darar laiedad.

• Asegurese de que la presion de agua este entre 0,05 y 0,2MPa.

• En caso de que la presión del agua está fuera de este rango, consultue a un distribuidor autorizzato.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.
• Limpie la unidad suavamente con un paño suave y seco.

FILTRO EXTERNO

• Limpie el filtro externo al menos una vez al año. Si no lo realiza, estaoulda atascar el filtró,provocando el consecuente fallo en elsystema.Consulte con su service tcnico autorizzato.

UNIDAD EXTERIOR

• No obtruya la entrada de agua ni las ventilaciones de salute de aire, ya que thisould provocar un rendimiento bajo o averia. Retire los obstaculos para garantizar la ventilation.
• Durante el invierno, limpie y retire la nieve que está cerca de la unidad exterior para que la nieve no cubra la entrada de aire ni las ventilaciones de salute de aire.

INSPECCION

• Con el fin de garantizar el rendimiento optimo de launidad, las inspections de temporada de launidad, el bajo externo y el cableado se ha depear a cabo por un distribuidor autorizzato.
• Limpierialquierobstruccionenlasventilacionesdeentradaysalida deairedaudadexterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Aque la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y bajo las siguientes conditiones:

• Si escaucha ruidos extraños durante el funciona.
• Agua o elementos extraños entrada en el panel de control.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frenuentemente.
• El cable de alimentación está demasiado caliente.

LOCALIZACION DE AVERIAS

Las siguientes señales no indican un mal funcionaiento.

SEÑAL

Sonido de burbaneo durante el funcionaimiento.

El aparato tarda variousinos en funciona tras volver a encenderlo.

Launidad exterior generagua o vapor.

Launidad exterior generavapor durante el modo de calefacción.

Nofunciona launidad exterior.

Se detiene la operación delsystema de bomba de calor airea agua.

Dificultad del systemapara calentar

Elystemanosepuede calentar instantáneamente.

El funciona bajo succionadoesospínguesde que se restabloe la energia.

CAUSA

• flujo del refrigerante en el interior de lainstitution.

• El retraso responde a un dispositivo de proteccion del compresor de lainstitution.

• Se produce condensacion o evaporacion en los tubos.

• Esto se debe al proceso de descongelacion queiene lugar en el intercambiador de calor.

• Cuando la temperatura exterior está fuera del rango de functonamento, elsystema de bomba de calor activa su proteccion.

• Si la temperatura de entrada de agua de lainstitution inferior es menor de 20°C. La resistencia electrica de apoyo se encenderá para calentar el agua.

• Cuando la calefacion es operada por lainstitution inferior unto con la calefacion del piso o el calentador del panel simultaneeamente, pueda haber casosonde la temperatura del agua tibia esté bajo y cause que se debilite la calefacion del piso o del calentador del panel.

• Cuando la temperatura de aire exterior es baja, pueda disminuye el rendimiento.

• La nieve bloquea la calidad o entrada de aire en lainstitution exterior.

• Cuando la temperatura de salute de agua es baja, pueda disminuye el rendimiento.

• Debido a la naturaleza delsystema de bomba de calor, pueda tardar un tiempo que se caliente el agua si lainstitution está operando desde un arranque en frío.

• Lainstitution se opera bajo lafuncion de reinicio automatico.

Compruebe lo siguientes antes de llamar a un的技术ico.

SEÑAL

El sistema de calefacción/refrigeración no está funcionalo eficazmente.

Funcionamente ruidoso.

Launidad no funciona.

El LED de funciona no enciende o la pantalla del panel de control está en blanco.

COMPRUEBE

• Programe la temperatura correctamente.

• La valvula del calefactor/refrigerador del panel está cerrada?

• Limpierialquierobstruccionenlasventilacionesde entrada ysalida deairede la unidadexterior.

• Compruebesiunaudadestayinstaladaenapendiente o sllapaonestacerradocorrectamente.

• Compruebesi eldisyuntorestayactivado.

• Estadesconctatedelsuministrodeenergiaohayunfalloelectrico.

El LED de funciona parpadea y aparece un número de error en la pantalla del panel de control.

• Aquege launidad e informe el número de error al serviceo técnico autorizzato.
• El funciona del temporizador se Cancela cuando aparece un número de error.

Botón de modo calefactor forzado

FORCE

• En caso de que haya avería del sistema de bomba de calor de aire a agua, se pueda usar la resistencia electrica de apoyo para calentar el agua. Pulse FORCE para encender el calefactor de respaldo.
• Pulse OFF/ON ① para detener el funcionajo del calefactor forzado.
• Durante el modo calefactor forzado, no se permiten ninguna de las otheras operaciones.

Información para usuario sobre la recogida y eliminación de aparatos viejos

Estos simulados en los productos, embalajes y/o documents adjuntos, significan que los aparatos electricos y electronicos y las baterias no deben ser mezclados con los desechos domesticos.

Para el tratimiento apropiado, la recuperación y el reciclado de aparatos viejos y baterias usadas, por favor, observar las normas de recogida aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desearar把这些 aparatos y baterias correctamente, Usted estara ayudando a preservar recursos valiosos y a prevenirrialquier potenciafecto negativo sobre la salute de la humanidad y el medio ambiente que, de lo contrario,oulda surgir de un manejo inapropiado de los residuos.

Para mayor informacion sobre la recoleccion y el reciclado de aparatos y baterias viejas, por favor, contacte con su comunidad local, su serviceo de eliminacion de residuos o al commercioonde adquirido这些东西 aparatos.

Podrnan aplicarsepenas porlaeliminacionincorrecta de这些residuos,deacuerdoa lalegislatiOnacionnacional.

Para equipos企业和企业家 en la Unión Europea

Si usted desea desechar aparatos eletricos y electronicos, por favor contacte con su distribuidor o proveedor a fin de Obtener mayor informacion.

[Informacion sobre la Eliminacion en otros Paiges fuera de la Unión Europea]

Estos simbolos sólo son validos dentro de la Unión Europea. Si deseña desechar这些东西 objetivos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

PARADESFRUTAR DE UM AMBIENTE SOSSEGADO

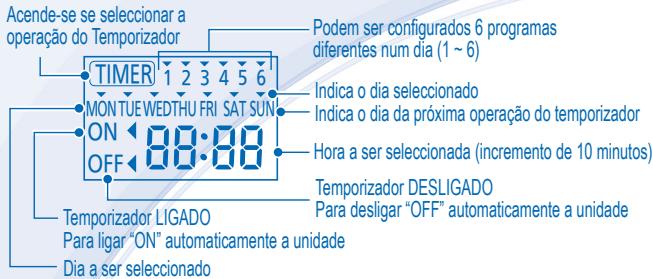

Vlsor do temporizador

Função Passo

Entrar no modo temporizador

Configure dia & hora

Vericar temporizador
