Valence Lamp - Campana extractora Thermex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Modelo	Valence Lamp
Marca	Thermex
Dimensiones (Ancho x Fondo x Alto)	900 x 500 x 600 mm
Peso	15 kg
Suministro de energía	230 V / 50 Hz
Potencia nominal	200 W
Tipo de motor	Motor único, 2 velocidades
Caudal máximo	650 m³/h
Nivel de ruido (velocidad máxima)	65 dB(A)
Iluminación	LED, 2 x 3 W
Tipo de filtro	Filtros de grasa de aluminio, lavables
Número de filtros	3
Tipo de instalación	Montaje en pared, con conducto o recirculación
Tipo de control	Botones pulsadores
Clase energética	A
Clase de eficiencia de filtro de grasa	B
Clase de eficiencia dinámica de fluidos	A
Clase de emisión de ruido	C
Limpieza	Limpiar el exterior con un paño húmedo; lavar los filtros en lavavajillas o a mano
Características de seguridad	Corte térmico, reflujo anti-llama
Disponibilidad de piezas de repuesto	Filtros, lámparas LED, motor disponibles en centros de servicio autorizados
Índice de reparabilidad	7.5 / 10

Preguntas frecuentes - Valence Lamp Thermex

¿Cómo instalo la campana extractora Thermex Valence Lamp?

La instalación debe ser realizada por un profesional calificado. Asegúrese de que la campana esté montada de forma segura en la pared con el conducto adecuado para extracción o configurada para modo de recirculación. Consulte el manual para obtener instrucciones detalladas paso a paso.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 3-6 meses, según el uso. Son aptos para lavavajillas o se pueden lavar a mano con agua tibia y jabón. Déjelos secar completamente antes de volver a instalarlos.

¿Puedo usar la campana en modo de recirculación?

Sí, la Valence Lamp se puede usar en modo de recirculación con los filtros de carbón adecuados (no incluidos). Asegúrese de comprar e instalar el kit de filtros de carbón correcto para su modelo.

¿Qué tipo de bombilla utiliza la campana?

La campana está equipada con módulos LED integrados (2 x 3W). No son reemplazables por separado; comuníquese con el servicio de Thermex para reemplazo si es necesario.

¿Por qué mi campana hace ruido?

El ruido puede deberse a una instalación floja, conductos obstruidos o filtros sucios. Verifique que la campana esté montada de forma segura, que los conductos estén despejados y que los filtros estén limpios. Si el ruido persiste, comuníquese con el soporte de Thermex.

¿Cuál es la longitud máxima del conducto?

Para un rendimiento óptimo, la longitud del conducto no debe exceder los 5 metros con curvas mínimas. Los conductos más largos pueden reducir la eficiencia del flujo de aire.

¿Cómo restablezco la alarma del filtro?

Después de limpiar o reemplazar los filtros, mantenga presionado el botón de velocidad durante 3 segundos hasta que el indicador de alarma se apague. Esto restablece la memoria del filtro.

¿Puedo instalar la campana sobre una placa de gas?

Sí, pero mantenga una distancia mínima de 65 cm entre la placa y la campana para cumplir con las normas de seguridad. Asegure una ventilación adecuada.

¿Qué debo hacer si la campana deja de funcionar?

Verifique el suministro eléctrico, el disyuntor y el fusible. Asegúrese de que no haya obstrucciones en el motor. Si el problema persiste, comuníquese con el servicio autorizado de Thermex.

¿Hay piezas de repuesto disponibles para este modelo?

Sí, las piezas de repuesto como filtros, motor y módulos LED están disponibles en los centros de servicio de Thermex. Consulte el manual para conocer los números de pieza y la información de contacto.

MANUAL DE USUARIO Valence Lamp Thermex

Empleo del extractor. 38

Mantenimiento y limpieza 40

Servicio

42

Cuidado del medio ambiente 43

ADVERTENCIA GENERAL

• El extractor ha sido fabricado según la norma DS/EN 60335-1
• Este extractor está destinado exclusivamente al uso doméstico. Si se utiliza para otros fines quedará anulada la garantía.
• La instalación deberá efectuarla personal técnico capacitado de acuerdo a las indicaciones ofrecidas por Thermex Scandinavia A/S (Thermex) y a la legislación pertinente.
• Thermex no se responsabiliza de daños provocados por una mala instalación, montaje, uso o configuración.

ANTES DEL MONTAJE Y USO

• Al recibir el extractor, compruebe que esté completo y no tenga daños causados por el transporte.
• En caso de daños causados durante el transporte, informe a la empresa transportista y a Thermex.
• Otros fallos o faltas deberán comunicarse a Thermex antes de ocho días de la fecha de recibo y en todo caso antes del montaje y uso.

MONTAJE

• El extractor está indicado para su uso a 230 Voltios ±10% \~ 50 HZ de acuerdo con EN 50160
• Conecte el extractor con el enchufe que se incluye. ATENCIÓN Si el enchufe tiene conexión a tierra, el extractor DEBERÁ conectarse a tierra.
• En modelos con motor externo NO se debe emplear el mismo cero al instalar el extractor y el motor, puesto que esto afectaría al control.
• Si se emplea un motor externo de otro proveedor DEBERÁ asegurarse que sea compatible con el extractor. De otro modo se pierde el derecho de reclamación relativo al extractor.
• No conecte el extractor a la corriente antes de terminar la instalación.
• Para la salida de aire del extractor no deberá emplearse un conducto por el que circule gas u otros fluidos inflamables. La salida deberá ocurrir a través de un conducto separado.
• Se deberá respetar la legislación pertinente tanto a nivel nacional como específicamente aplicable a edificios y salidas de aire.
• Respete siempre la dimensión original del tiro. Si se reduce el tamaño del tiro se pierde capacidad y aumenta el nivel de ruido.
• El conducto desde extractor hasta el exterior deberá ser lo más corto posible para que el extractor sea lo más efectivo posible.
• Hay que reducir el número de curvaturas del conducto para que el extractor sea lo más efectivo posible.
• Thermex recomienda instalar una rejilla de contraregistro para evitar entrada de aire del exterior. Al montar un motor externo de Thermex el contrarregistro está al lado del motor.
• Thermex recomienda siempre el uso de conductos extractores aislados contra ruido y humedad en habitaciones no calefactadas.
• Thermex recomienda emplear un amortiguador de ruido si se utilizan conductos flexibles.

• Si se emplea un conducto flexible, hay que asegurarse de que está extendido para reducir al mínimo la resistencia del aire y obtener así un mejor rendimiento

• El tipo de tacos y tornillos depende del tipo de material. Utilice tacos y tornillos adecuados para el material sobre el que va a montar el extractor.

• En caso de no seguir las indicaciones de montaje de tornillos y protectores, podría provocarse una sacudida eléctrica.
• La distancia mínima desde el borde de una cocina de gas hasta la parte inferior del extractor es de 65 cm de acuerdo con EN 60335-2-31.
• Para extractores integrados en armarios, colgantes o montados en pared, Thermex recomienda que la distancia entre la placa de cocina y el extractor sea de entre 50 y 70 cm para asegurar la máxima eficacia.
• Compruebe siempre la distancia mínima indicada en las instrucciones de la placa de cocina para esta y el extractor. SI la distancia indicada es mayor a la que recomienda Thermex, DEBERÁ seguir las instrucciones de la placa de cocina.
• Para modelos integrados en el techo, Thermex recomienda que la distancia entre la placa de cocina y el extractor no supere los 3 m.

EMPLEO DEL EXTRACTOR

• Lea siempre estas instrucciones detenidamente ANTES de utilizar el extractor.
• Guarde las instrucciones para posibles consultas posteriores.
• Interrumpa el suministro eléctrico del extractor antes de emprender cualquier operación de mantenimiento o reparación.
• No repare ni sustituya ninguna parte del extractor si no se indica expresamente en las instrucciones de uso.
• Toda operación de reparación deberá ser efectuada por personal capacitado.
• Los niños menores de ocho años, las personas con minusvalías físicas, psíquicas o sensoriales, y las personas sin la experiencia o el conocimiento necesarios no deberán operar el extractor, a no ser que lo hagan bajo supervisión o que hayan recibido la instrucción necesaria para garantizar su seguridad.
• Vigile que los niños no jueguen con el extractor.
• Los niños pueden realizar operaciones de limpieza y mantenimiento bajo supervisión.
• Hay que limpiar a fondo el extractor para garantizar un funcionamiento óptimo y una larga vida útil.
• El filtro acumula grasa y suciedad, por lo que puede prender fuego si no se limpia.
• Hay que limpiar el extractor por dentro y por fuera para evitar manchas de grasa en la pared y otras superficies.
• Si el extractor se emplea junto con aparatos que funcionen mediante gas u otros materiales inflamables, se debe asegurar una buena ventilación del lugar.
• No flambear NUNCA debajo del extractor.
• Algunas partes del extractor podrían calentarse al utilizar la placa de cocina.

EMPLEO DEL EXTRACTOR.

Este extractor contiene:

• Luz LED
• Mando a distancia
• 3 velocidades
• Temporizador

La campana puede manejarse utilizando el panel de control o el mando a distancia. Los ajustes de la campana se muestran siempre en el panel de control.

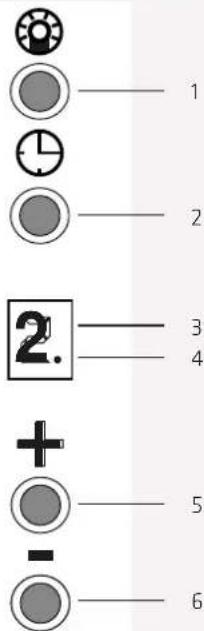

PANEL DE CONTROL

1. Encender/apagar la luz
2. Encender/apagar el temporizador
3. Indicador de velocidad
4. Luz indicadora del panel
5. Botón (+)
6. Botón (-)

Alrededor de los botones del panel de control hay luz. En cuanto llega corriente a la campana se enciende la luz del panel de control. La luz se puede apagar manteniendo pulsado el interruptor de encendido/apagado durante aprox. 5 segundos.

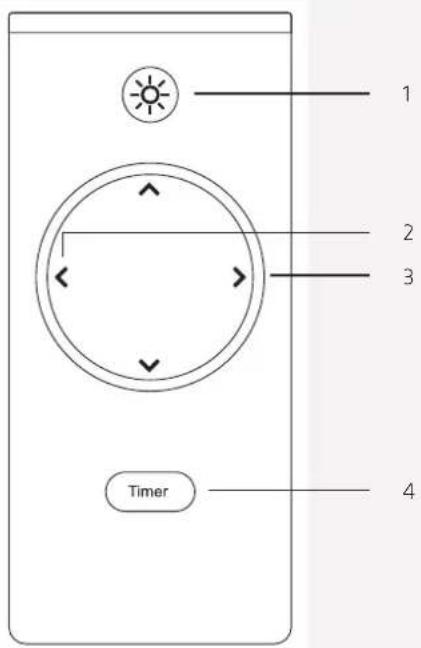

MANDO A DISTANCIA

1. Encender/apagar la luz
2. Botón (+)
3. Botón (-)
4. Encender/apagar el temporizador

Antes de usar el producto por primera vez se ha de colocar la pila suministrada:

• Desempaquete la pila.
• Haga "clic" para retirar el alojamiento de la pila que se encuentra en la parte inferior del mando a distancia, soltando el pequeño clip que hay en la parte inferior de el mando a distancia.
• Coloque la pila. ATENCIÓN: colóquela en la posición correcta.
• Deslice el soporte de la pila hasta su posición inicial en el mando a distancia.
• El mando a distancia ya se encuentra listo para su uso.

EXTRACCIÓN

El motor se activa pulsando el botón (+). El motor siempre arranca a la velocidad 1. La velocidad del motor se aumenta presionando el botón (+), y se disminuye presionando el botón (-). El indicador de velocidad mostrará la velocidad a la que funciona el motor.

El motor se apaga pulsando el botón (-) hasta que el indicador de velocidad muestre 0.

LUZ

La luz del extractor se enciende y se apaga pulsando el botón de encendido/apagado de la luz.

EXTRACCIÓN TEMPORIZADA

La extracción temporizada consiste en que el motor se detendrá automáticamente durante un intervalo determinado, una vez activada la función. La extracción temporizada puede activarse en intervalos de 10 a 90 min, y funcionar a una velocidad seleccionada.

La extracción temporizada se activa de la siguiente manera:

• Encienda el extractor a la velocidad deseada.
• Presione el botón de encender/apagar la extracción temporizada.
• Ahora el indicador de velocidad parpadeará mostrando la cifra 0.
• Utilice los botones (+) y (-) para ajustar el intervalo durante el que ha de funcionar la extracción temporizada. Si selecciona 1, la extracción temporizada funcionará durante 10 min. Si selecciona 2, lo hará durante 20 min, etc. La extracción temporizada puede funcionar durante un máximo de 90 min.
• Confirme el intervalo seleccionado presionando el botón de encender/apagar la extracción temporizada.
• La luz indicadora del panel mostrará ahora la velocidad a la que funciona el motor, y el indicador de velocidad parpadeará para indicar que la extracción temporizada se encuentra activada.

La extracción temporizada se puede interrumpir presionando el botón de encender/apagar la extracción temporizada, o apagando el extractor. Si se interrumpe la extracción temporizada, la luz indicadora del panel dejará de parpadear.

Una vez activada la extracción temporizada, puede ajustar la velocidad de extracción presionando los botones (+) y (-) hasta alcanzar la velocidad deseada. La luz indicadora del panel continuará parpadeando para indicar que la extracción temporizada permanece activada.

MANTENIMIENTO Y LIMPIEZA

• Interrumpir la corriente siempre antes de limpiar.
• Hay que limpiar a fondo el extractor para garantizar un funcionamiento óptimo y una larga vida útil.
• El filtro acumula grasa y suciedad, por lo que puede prender fuego si no se limpia.
• Hay que limpiar el extractor por dentro y por fuera para evitar manchas de grasa en la pared y otras superficies.

LIMPIEZA DIARIA

• Para extractores integrados en armario, colgantes o montados en pared, Thermex recomienda secar el filtro de grasa con un paño escurrido cada vez que se termine de cocinar. Con este pequeño esfuerzo diario se mantendrá el extractor limpio y efectivo.
  Las superficies de acero se limpian con un trapo húmedo con detergente y se tratan después con Metalpolish, que se puede comprar aparte (n° de producto 499.99 9999.9).
• Las superficies lacadas se limpian con un trapo húmedo con detergente o sulfonado. No emplear nunca abrasivos.

LIMPIEZA DEL FILTRO DE GRASA

El filtro de grasa se limpia a discreción. Thermex recomienda limpiarlo con los siguientes intervalos mínimos, dependiendo de qué grasa se emplee para freir:

• Margarina: limpiar el filtro cada 3 semanas
• Margarina líquida: limpiar el filtro cada 2 semanas
• Aceite: limpiar el filtro una vez por semana
• Fritura en aceite abundante: limpiar el filtro dos o tres veces por semana

El filtro se limpia de la siguiente manera:

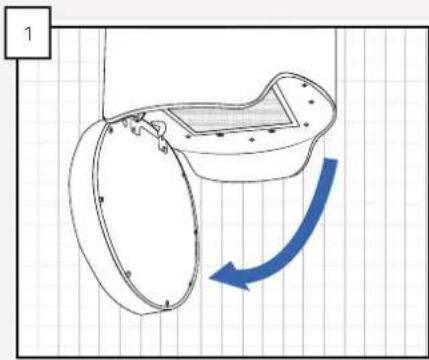

Abra la tapa tirando hacia abajo de su borde, en la parte delantera de la campana.

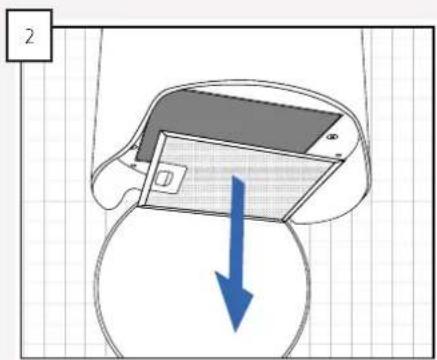

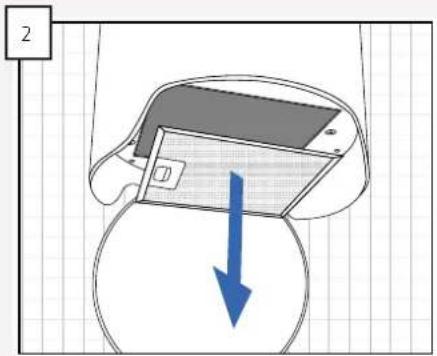

Retire el filtro de grasa tirando del mecanismo de bloqueo del filtro.

3

• Poner los filtros a remojo en agua con jabón y limpiar con un cepillo suave, si es necesario.
• Enjuague con agua caliente.
• Poner los filtros a secar sobre un paño o similar.
• Repita el proceso si fuera necesario.

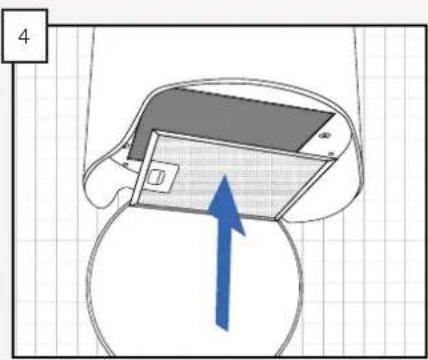

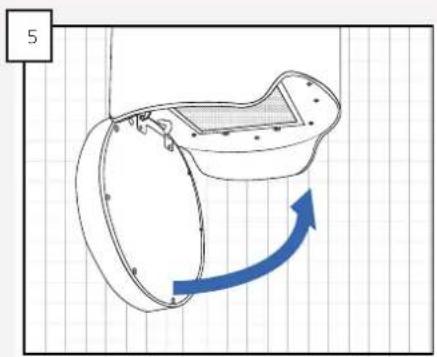

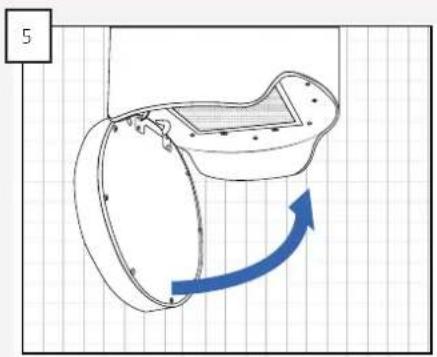

Coloque el filtro Cierre la tapa.

El filtro también se puede lavar en el lavavajillas. Tenga en cuenta que el lavavajillas puede decolorar el filtro. La decoloración del filtro no afecta a su funcionamiento.

SUSTITUCIÓN DEL FILTRO DE RECIRCULACIÓN

El filtro de recirculación no se limpia, sino que hay que cambiarlo cuando sea necesario. Thermex recomienda cambiar el filtro de recirculación al menos 2-4 veces al año.

ATENCIÓN: El número de artículo del filtro de recirculación nuevo es 535.23.0575.9.

El filtro de recirculación se instala en por detrás del filtro de acero del siguiente modo:

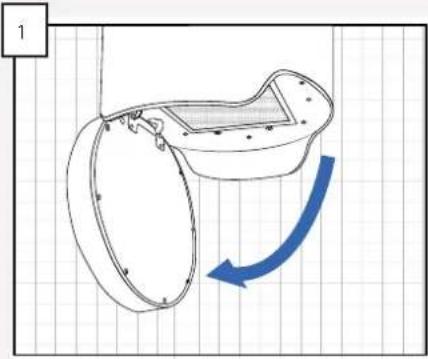

Abra la tapa tirando hacia abajo de su borde, en la parte delantera de la campana.

Retire el filtro de grasa tirando del mecanismo de bloqueo del filtro.

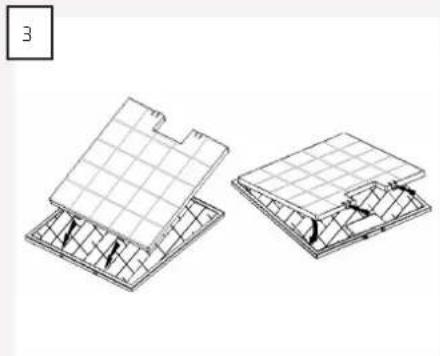

Coloque el filtro de recirculación en la parte trasera del filtro de acero.

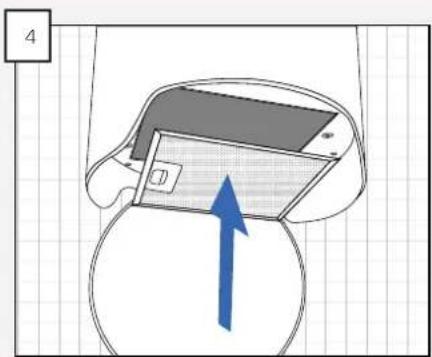

Coloque el filtro Cierre la tapa.

SUSTITUCIÓN DE LAS PILAS

Las pilas del mando a distancia se han de sustituir cuando se agotan. La duración de las pilas depende del tipo de pilas y del uso del mando a distancia. Las pilas deben sustituirse cuando el mando a distancia ya no pueda controlar la campana.

En el mando a distancia se utiliza una pila CR2032.

La pila se sustituye de la siguiente manera:

• Desempaquete la pila.
• Haga "clic" para retirar el alojamiento de la pila que se encuentra en la parte inferior del mando a distancia, soltando el pequeño clip que hay en la parte inferior de el mando a distancia.
• Retire la pila agotada. ATENCIÓN: Las pilas deben reciclarse.
• Coloque la pila. ATENCIÓN: colóquela en la posición correcta.
• Deslice el soporte de la pila hasta su posición inicial en el mando a distancia.
• El mando a distancia ya se encuentra listo para su uso.

SERVICIO

Antes de pedir asistencia sobre su extractor Thermex, lea atentamente las instrucciones de montaje y/o uso. Esto permitirá a Thermex prestarle un mejor servicio.

Acuda al servicio de atención al cliente de Thermex para:

• Asistencia técnica para el montaje e instalación del extractor.
• Explicaciones sobre las funciones del extractor.
• Servicio sobre reclamaciones relacionadas con el extractor.

Antes de hacer una reclamación, procure siempre interrumpir la toma de corriente al extractor durante unos 5 minutos y luego vuelva a conectarla, para comprobar que esto no soluciona el problema.

Si no se ha resuelto, interrumpa el suministro durante una hora. Si la campana siguiera sin funcionar aunque haya realizado todas las comprobaciones indicadas para la solución de problemas, póngase en contacto con el servicio de atención al cliente.

ATENCIÓN EN caso de reclamación, se le pedirá el recibo de compra. Guarde siempre el recibo de su compra.

Antes de realizar una reclamación es importante que tenga preparada la información necesaria:

• Descripción del fallo
• Modelo
• Número de serie y tipo de campana extractora (indicado en la placa)
  • Detalles de la compra

La reclamación puede efectuarse rellenando el formulario correspondiente en www.thermex.es/servicio-sat, donde se pueden leer las condiciones del servicio.

Las consultas técnicas o para explicación de funciones se pueden realizar escribiendo a [e-mail] o llamando al número [phone].

RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN
El extractor no funciona	No hay corriente	Compruebe la toma de corriente del extractor. Corte la toma de corriente unos 5 minutos y vuelva a conectar; compruebe si el fallo continúa.
	El extractor no está conectado a la corriente	Compruebe que el extractor esté conectado a la corriente. Corte la toma de corriente unos 5 minutos y vuelva a conectar; compruebe si el fallo continúa.
La extracción no es suficiente	El filtro está sucio y obstruido.	Compruebe que el filtro esté limpio, y límpielo si fuera necesario. Lea el apartado sobre limpieza y mantenimiento de filtros en este manual.

CUIDADO DEL MEDIO AMBIENTE

EMBALAJE

Deshágase del embalaje siguiendo las reglas sobre residuos que sean aplicables.

DESHECHO DE LA CAMPANA

El símbolo del producto o la documentación incluida indican que este producto no se puede considerar basura doméstica. Para deshacerse de él deberá llevarlo a un centro de residuos eléctricos y electrónicos.

44 THERMEX VALENCE LAMP B 528234101217092018
