KR650CRE - τρυπάνι BLACK & DECKER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικό δράπανο με μεταβλητή ταχύτητα
Μάρκα	Black & Decker
Μοντέλο	KR650CRE
Ονομαστική ισχύς	650 W
Ταχύτητα χωρίς φορτίο	0 – 2800 σ.α.λ.
Χωρητικότητα τσοκ	13 mm (αυτόματο τσοκ)
Λειτουργίες	Μεταβλητή ταχύτητα, μπρος/πίσω, κλείδωμα σκανδάλης
Τροφοδοσία	220-240 V, 50 Hz
Μήκος καλωδίου	2,5 m
Βάρος	1,6 kg
Διαστάσεις (Μ × Π × Υ)	250 × 65 × 180 mm
Στάθμη θορύβου	LpA = 86 dB(A) ; αβεβαιότητα K = 3 dB(A)
Δονήσεις	Διάτρηση μετάλλου: 2,5 m/s² ; αβεβαιότητα K = 1,5 m/s²
Υλικά	Ξύλο, μέταλλο, πλαστικό, τούβλο (με κατάλληλο τρυπάνι)
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή πριν τον καθαρισμό. Καθαρίστε τις σχισμές αερισμού με μια μαλακή βούρτσα και ένα στεγνό πανί. Μην χρησιμοποιείτε διαλύτες.
Ασφάλεια	Φοράτε προστατευτικά γυαλιά και γάντια. Μην εκθέτετε στη βροχή. Χρησιμοποιείτε διακόπτη διαρροής.
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα ανταλλακτικά: τσοκ, ψήκτρες άνθρακα, διακόπτης, καλώδιο τροφοδοσίας. Επισκευή από επαγγελματία.
Γενικές πληροφορίες	Πολυχρηστικό δράπανο για οικιακές εργασίες. Παρέχεται με βοηθητική λαβή και στοπ βάθους.

Συχνές ερωτήσεις - KR650CRE BLACK & DECKER

Πώς να αλλάξετε ένα τρυπάνι στο δράπανο KR650CRE;

Για να αλλάξετε το τρυπάνι, βεβαιωθείτε ότι το δράπανο είναι αποσυνδεδεμένο. Γυρίστε τον δακτύλιο του τσοκ αριστερόστροφα για να ανοίξετε τις σιαγώνες, τοποθετήστε το τρυπάνι και στη συνέχεια σφίξτε δυνατά γυρίζοντας τον δακτύλιο δεξιόστροφα. Ορισμένα μοντέλα απαιτούν τη χρήση του κλειδιού τσοκ. Βεβαιωθείτε ότι το τρυπάνι είναι καλά κεντραρισμένο πριν τρυπήσετε.

Πώς να ρυθμίσετε την ταχύτητα περιστροφής;

Η ταχύτητα ρυθμίζεται σταδιακά με τη σκανδάλη: μια ελαφριά πίεση δίνει αργή ταχύτητα, μια πιο δυνατή πίεση αυξάνει την ταχύτητα. Για σταθερή ταχύτητα, χρησιμοποιήστε το κουμπί κλειδώματος που βρίσκεται στην κορυφή της λαβής.

Μπορώ να χρησιμοποιήσω το δράπανο για βίδωμα;

Ναι, το δράπανο KR650CRE είναι κατάλληλο για βίδωμα και ξεβίδωμα. Χρησιμοποιήστε ένα κατάλληλο εξάρτημα βιδώματος και ρυθμίστε τη ροπή σύσφιξης εάν το μοντέλο σας διαθέτει (δακτύλιος ρύθμισης κοντά στο τσοκ). Ξεκινήστε με αργή ταχύτητα για να αποφύγετε την καταστροφή της κεφαλής της βίδας.

Πώς να αντιστρέψετε τη φορά περιστροφής;

Ο διακόπτης μπρος/πίσω βρίσκεται πάνω από τη σκανδάλη. Σπρώξτε τον αριστερά για μπροστινή περιστροφή (τρύπημα, βίδωμα), δεξιά για πίσω περιστροφή (ξεβίδωμα). Βεβαιωθείτε ότι το δράπανο είναι σταματημένο πριν αλλάξετε φορά.

Τι να κάνω αν το δράπανο υπερθερμαίνεται ασυνήθιστα;

Η υπερθέρμανση μπορεί να οφείλεται σε παρατεταμένη χρήση σε πλήρη ταχύτητα ή σε φθαρμένες ψήκτρες άνθρακα. Αφήστε το δράπανο να κρυώσει για λίγα λεπτά. Αν το πρόβλημα επιμένει, ελέγξτε τις σχισμές αερισμού που πρέπει να είναι καθαρές. Αν οι ψήκτρες είναι φθαρμένες, αντικαταστήστε τις από επαγγελματία.

Πώς να συντηρήσω τις ψήκτρες άνθρακα;

Οι ψήκτρες άνθρακα είναι αναλώσιμα εξαρτήματα. Για να τις ελέγξετε, αποσυνδέστε το δράπανο και αφαιρέστε τα καπάκια επιθεώρησης (βρίσκονται εκατέρωθεν του κινητήρα). Αν έχουν μήκος μικρότερο από 5 mm, αντικαταστήστε τις σε ζεύγη. Καθαρίστε τη σκόνη άνθρακα με ένα ρεύμα ξηρού αέρα.

Το δράπανο δεν ξεκινά, τι να ελέγξω;

Ελέγξτε πρώτα την πρίζα και το καλώδιο τροφοδοσίας. Στη συνέχεια, βεβαιωθείτε ότι το κλείδωμα σκανδάλης είναι απενεργοποιημένο (κουμπί στην κορυφή). Αν δεν λειτουργεί, το πρόβλημα μπορεί να είναι στον διακόπτη ή στις ψήκτρες. Επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις.

Ποιο είναι το μέγιστο βάθος διάτρησης;

Με ένα ρυθμιζόμενο στοπ βάθους, μπορείτε να τρυπήσετε έως περίπου 50 mm σε ξύλο και 30 mm σε μέταλλο. Για βαθύτερες τρύπες, χρησιμοποιήστε μακρύτερα τρυπάνια και προχωρήστε σε στάδια αφαιρώντας τα ρινίσματα.

Μπορώ να χρησιμοποιήσω το δράπανο για τρύπημα σε μπετόν;

Το KR650CRE είναι ένα κανονικό δράπανο, όχι κρουστικό. Είναι κατάλληλο για ξύλο, μέταλλο και πλαστικό. Για μπετόν, χρησιμοποιήστε τρυπάνια με καρβίδιο και τρυπήστε σε χαμηλή ταχύτητα. Για τακτικές εργασίες σε μπετόν, προτιμήστε ένα κρουστικό δράπανο.

Πώς να καθαρίσω το δράπανο μετά τη χρήση;

Αποσυνδέετε πάντα το δράπανο. Καθαρίστε το περίβλημα με ένα ελαφρώς υγρό πανί και στεγνώστε αμέσως. Χρησιμοποιήστε μια μαλακή βούρτσα για τις σχισμές αερισμού. Μην βυθίζετε ποτέ τη συσκευή στο νερό και αποφύγετε επιθετικούς διαλύτες. Λιπάνετε το τσοκ κατά καιρούς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KR650CRE BLACK & DECKER

Για την αγορά του εργαλείου από την Black & Decker. Για να εξασφαλίσετε άριστο αποτέλεσμα με το ηλεκτρικό εργαλείο σας, παρακαλούμε διαβάστε προσεκτικά αυτέο τισ οδηγίεσ χρήση και φορύλαξησ Εαν έχετε ερωτήσεις η απορίεσ διαβάζοντασ το βιβλιο οδηγιών, παρακαλούμε μην διστάσετε να επικοινωησετε με το κέντρο εξυπηρέτηση πελατών του οποίου ο αριθμόσα αναγράφεται στην πίσω σελίδα του βιβλιο οδηγιών ή με καποίο από τα εξουσιοδοτη- μένα κέντρα επισκευήσ. Πληφοφορίεσχ σχετικά με τα κέντρα εξυπηρέτηση μπορείτε να βρείτε και στο Internet στη διεύθυνον www.2.helpU.com.

ENGLISH

CONGRATULATIONS!

Οδηγίεσ χρήσησ για το ηλεκτρικό δράπανο

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Προειδοποίηση: Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία, πρέπει να ακολουθείτε βασικά μέτρα ασφαλείασ για να μειώνεται ο κίνδυνοσ πυρκαγιάσ, ηλεκτροπληξίασ και προσωπικού τραυματισμού. Διαβάστε και φυλάξτε όλεσ αυτέσ τισ οδηγίεσ προτού δοκιμάσετε να λειτουργήσετε το προϊόν.

Για ασφαλή λειτουργία:

• Διατηρείτε το χώρο εργασίασ καθαρό. Ακατάστατοι χώροι και πάγκοι δημιουργούν κίνδυνο τραυματισμού.
• Προσέξτε το περιβάλλον του χώρου εργασίασ. Μην εκθέτετε ηλεκτρικά εργαλεία στη βροχή και μην τα χρησιμοποιείτε σε χώρουσ που έχουν υγρασία ή είναι βρεγμένοι. Εχετε το χώρο εργασίασ καλά φωτισμένο. Μην κάνετε χρήση ηλεκτρικών εργαλείων όταν υπάρχει κίνδυνοσ να προκληθεί φωτιά η έκρηξη.
• Προφυλαχθείτε από την ηλεκτροπληξία. Αποφεύγετε την επαφή του σώματοσ με γειωμένεσ επιφάνειεσ (π.χ. σωλήνεσ, καλοριφέρ, ψυγεία κλπ).
• Απομακρύνετε τα παιδιά. Μην επιτρέπετε στουσ επισκέπτεσ σασ να πιάνουν το εργαλείο ή την προέκταση καλωδίου. Ολοι οι επισκέπτεσ πρέπει να παραμένουν μακριά από το χώρο εργασίασ.
• Αποθηκεύετε τα εργαλεία όταν δεν τα χρησιμοποιείτε. Τα εργαλεία, όταν δεν χρησιμοποιούνται, πρέπει να αποθηκεύονται σε μέρη που είναι στεγνά, ψηλά ή που κλειδώνουν και που δεν μπορούν να φθάσουν τα παιδιά.
- Μην ζορίζετε το εργαλείο. Θα κάνει τη δουλειά καλύτερα και με μεγαλύτερη ασφάλεια, όταν λειτουργεί με το ρυθμό για το οποίο σχεδιάσθηκε.
• Χρησιμοποιείτε το σωστό εργαλείο. Μην προσπαθείτε να κάνετε τη δουλεία ενόσ μεγάλου εργαλείου, με ένα μικρότερησ δυνατότητασ. Μην χρησιμοποιείτε εργαλεία για σκοπούσ για τουσ οποίουσ δεν σχεδιάστηκαν.
• Ντυθείτε κατάλληλα. Μη φοράτε χαλαρά ενδύματα ή κοσμήματα γιατί μπορεί να περίπλεχθούν στα κινούμενα μέρη. Ελαστικά γάντια και μη ολισθηρά υποδήματα συστήνονται όταν εργάζεστε στο ύπαιθρο. Να φοράτε προστατευτικό κάλυμμα μαλλιών για να τα συγκρατεί, στην περίπτωση που έχουν μεγάλο μάκροσ.
• Μην κάνετε κακή χρήση του καλωδίου (αν υπάρχει). Μη μεταφέρετε ποτέ το εργαλείο κρατώντασ το από το καλώδιό και μην το τραβάτε από αυτό για να το βγάλετε από την πρίζα. Κρατάτε το καλώδιο μακριά από σημεία θέρμανσησ, λάδια και αιχμηρά αντικείμενα.

• Στερεώστε το αντικείμενο στο οποίο δουλεύετε. Χρησιμοποιείτε σφικτήρεσή μέγγενεσ για να κρατάνε το αντικείμενο εργασίασ σασ. Είναι πιο ασφαλέσ παρά να το κρατάτε στο χέρι σασ και η μέθοδοσ αυτή ελευθερώνει και τα δύο σασ χέρια για τη λειτουργία του εργαλείου.
- Εχετε σωστή θέση και απόσταση. Διατηρείτε πάντα μια σωστή θέση και την ισορροπία του σώματόσ σασ.
• Συντηρείτε τα εργαλεία με προσοχή. Να διατηρείτε τα εργαλεία αἰχμηρὰ και καθαρὰ για καλύτερη και ασφαλέστερη λειτουργία. Ακολουθείτε τισ οδηγίεσ λίπανσησ και αλλαγήσ των εξαρτημάτων. Περιοδικὰ να επιβλέπετε τα καλώδια του εργαλείου και εάν έχουν υποσεί βλάβη να επιδιορθώνονται από αναγνωρισμένο τμήμα υπηρεσίασ. Επίσησ, πού και πού, να εξετάζετε τισ προεκτάσεισ καλωδίου και να τισ αντικαθιστάτε, αν έχουν υποσεί βλάβη. Να διατηρείτε τισ χειρολαβέσ στεγνέσ, καθαρέσ και χωρίσ λάδια ἡ λίπη.
• Αποσυνδέστε τα εργαλεία. Αποσυνδέστε τα εργαλεία όταν δεν τα χρησιμοποιείτε, πριν κάνετε εργασίεσ συντήρησησ και όταν αλλάζετε εξαρτήματα, όπωσ λάμεσ, μύτεσ και κόπτεσ.
• Βγάλτε ότι εργαλεία χρησιμοποιούνται για τη ρύθμισή του. Αποκτήστε τη συνήθειά να ελέγχετε ότι κάθε κλειδί ή άλλο εργαλείο που χρησιμοποιείται για τη ρύθμιση το ηλεκτρικού εργαλείου έχει βγει και έχει αποθηκευτεί, πριν ξεκινήσετε τη λειτουργία του.
• Αποφεύγετε την κατά λάθοσ λειτουργία του εργαλείου. Μη μεταφέρετε εργαλείο που είναι μέσα στην πρίζα έχονταστο δάκτυλο στο διακόπτη. Βεβαιωθείτε ότι ο διακόπτηο είναι αβηστόσ όταν το βάζετε στην πρίζα.
• Παλαντέζα για εξωτερική χρήση. Όταν ένα εργαλείο πρόκειται να χρησιμοποιηθεί σε εξωτερικούσ χώρουσ, χρησιμοποιείτε μόνον παλαντέζεσ που είναι για τέτοιουσ χώρουσ και έχουν την ανάλογη ένδειξη.
• Να είστε πάντα σε εγρήγορη. Προσέχετε τί κάνετε. Χρησιμοποιείτε την απλή λογική. Μη λειτουργείτε το εργαλείο όταν είστε κουρασμένοσ.
• Συνδέστε εξαρτήματα εξαγωγήσ σκόνησ. Αν δίνονται εξαρτήματα για την εξαγωγή και συλλογή τησ σκόνησ. Βεβαιωθείτε ότι έχουν συνδεθεί και χρησιμοποιούνται σωστά.
• Ελέγξτε για βλάβεσ εξαρτημάτων. Πριν χρησιμοποιοιήσετε πάλι το εργαλείο, ελέγξτε προσεκτικά κάθε τμήμα του που είχε βλάβη για να είστε σίγουροσ ότι θα λειτουργήσει κανονικά και θα κάνει τη δουλειά που θέλετε. Ελέγξτε ότι τα κινούμενα μέρη είναι στη σωστή θέση,

ΕΛΛΗΝΙΚΑ

συνδεδεμένα σωστά και κινούνται ελεύθερα. Ελέγξτε αν υπάρχουν σπασμένα εξαρτήματα, αν η βάση είναι εντάξει και γενικά κάθε περίπτωση που μπορεί να επηρεάσει τη λειτουργία του. Το οποιοδήποτε μέροσ του εργαλείου που ήχει βλάβη πρέπει να διορθωθεί σωστά ή να αντικατασταθεί σε εξουσιοδοτημένα κέντρα εξυπηρέτησης, εκτόσ αν συνιστάται κάτι διαφορετικό στον οδηγό χρήσησ. Αλλάξτε ελαττωματικούσ διακόπτεσ σε εξουσιοδοτημένα κέντρα εξυπηρέτησης. Μην χρησιψοποιείτε το εργαλείο αν ο διακόπτησ δεν λειτουργεί σωστά.

• Προειδοποίηση: Η χρήση οποιουδήποτε πρόσθετου τυχόν εξαρτήματοσ που δεν συνιστάται σ' αυτό τον οδηγό χρήση, μπορεί να δημιουργήσει κίνδυνο προσωπικού τραυματισμού.

•Επδιορθώνετε τα εργαλεία σασ σε εκπαιδευμένουσα τεχνικούο. Αυτό το ηλεκτρικό εργαλείο υπάγεται κάτω από τουσ σχετικούσ κανονισμούσ ασφαλείασ. Οι διορθώσεισ να γίνονται μόνον από κατάλληλα προσοντούχαπρόσωπα, χρησιμοποιώντασ αυθεντικά ανταλλακτικά, διαφορετικά μπορεί να προκύψει σημαντικόσ κίνδυνοσ στον χρήστη τουσ.

Φυλάξτε αυτέσ τισ οδηγίεσ!

ΗΛΕΚΤΡΙΚΗΑΣΦΑΛΕΙΑ

Βεβαιωθείτε ότι η τροφοδοσία ρεύματοσ είναι η ίδια με αυτή που αναγράφεται στο ενδεικτικό πλακίδιο τάσησα. Προσοχή! Το πιστόλι σασ πρέπει να γειωθεί και πρέπει να συνδέεται σε γειωμένο διακόπτη παρόχησο ρεύματοσ.

ΚΑΛΩΔΙΑ ΠΡΟΕΚΤΑΣΗΣ & ΑΣΦΑΛΕΙΑ ΚΑΤΑΣΚΕΥΗΣ

- Καλώδιο με αγώγο γειώσεως πρέπει να χρησιμοποιήτε με το γειώμενο σασ πιστόλι. - Μπορείται να χρησιμοποιήσετε καλώδιο προέκτασησ μεχρι 30 μετρα χωρίσ απώλεια ισχύοσ.

Σημείωση: Καλώδιο προέκταση δεν πρέπει να χρησιμοποιείται εκτόσ αν είναι απολύτωσ απαραίτητο. Χρήση ακατάλληλου καλωδίου προέκταση μπορεί να επιφέρει τον κίνδυνο πυρκαγιάση η ηλεκτροπληξίας. Αν είναι απαραίτητο να χρησιμοποιθεί καλώδιο προέκταση, βεβαιωθείτε ότι οι καλωδιώσειο του είναι συνδεδεμένες σωστά και βρίσκεται σε καλή ηλεκτρολογική κατάσταση.

ΤΑ ΑΧΡΗΣΤΑ ΕΡΓΑΛΕΙΑ ΚΑΙ ΤΟ ΠΕΡΙΒΑΛΛΟΝ

Αν κάποια μέρα βρείτε ότι το εργαλείο σασ χρειάζεται αντικατάσταση ή δεν σασ χρειάζεται πια, να σκεφτείτε για λίγο την προστασία του περιβάλλοντοσ. Οι Σταθμοί Υπηρεσίασ τησ Black & Decker θα αποδεχτούν τα παλιά σασ

εργαλεία και θα τα διαθέσουν μέσα σε πλαίσια ασφάλειασ για το περιβάλλον.

ΕξΥΠΡΕΤΗΣΗ ΜΕΤΑ ΤΗΝ ΠΩΛΗΣΗ

Σκοπόσ τησ Black & Decker είναι όλοι οι καταναλωτέσ μηχανημάτων Black & Decker να είναι ικανοποιημένοι και με το εργαλείο τουσ και με την εξυπηρέτηση μετά την πώληση, αλλά εαν χρειάζεστε κάποια συμβουλή η βοήθεια παρακαλούμε επικοινωνήστε με το κοντινότερο εξουσιοδοτημένο κέντρο επισκευήσ τησ Black & Decker το οποίο θα χαρεί να σασ βοηθήσει.

ΕΓΓΥΗΣΗ

Εάν το προϊόν τησα Black & Decker που αγοράσατε αποδειχθεί ελαττωματικό σε διάστημα 24 μηνών από την ημερομηνία τησ αγοράσ του, από τυχόν κατασκευαστικό σφάλμα, εγγυώμαστε ότι θ' αντικαταστήσουμε όλα τα ελαττωματικά μέρη χωρίσ χρέωση με τισ εξήσ προϋποθέσεισ:

• Το προϊόν πρέπει να επιστραφεί για επισκευή μόνο σε εξουσιοδοτημένο από την Black & Decker Ελλασ Α.Ε. κατάστημα Service με αποδεικτικό τησ ημερομηνίασ αγοράσ του.
• Το προϊόν χρησιμοποιήθηκε σύμφωνα με τισ παραμέτρουσ λειτουργίασ του καθώσ και σύμφωνα με την επίσημη κατάταξή του σαν καταναλωτικό ή επαγγελματικό. Οποιαδήποτε υπερφόρτωση του προϊόντοσ (ηλεκτρική ή μηχανική) αποκλείει κάθε περίπτωση επισκευήσ σε εγγύηση.
• Το προϊόν δεν χρησιμοποιήθηκε για ενοικίαση.
• Dev επιχειρήθηκε επισκευή από τον χρήστη ή άλλα άτομα εκτόσ από το προσωπικό των εξουσιοδοτημένων από την Black & Decker Ελλασ Α.Ε. καταστημάτων Service.
Η χρήση οποιουδήποτε μη γνήσιου ανταλλακτικού ή εξαρτήματος μπορεί να επιφέρει Βλάβη ή διαφοροποίηση των παραμέτρων λειτουργίασ του προϊόντοσ καθώσ και τραυματισμό του χρήση. Οι παραπάνω προϋποθέσειο αποτελούν κριτήριο για την ισχύ τησ εγγύησησ. Σε κάθε περίπτωση που κάποια προϋπόθεση δεν υφίσταται, η εγγύηση είναι αμφισβητήσιμη. Η εγγύηση αυτή είναι μία πρόσθετη παροχή, πρόσθετη των νομίμων δικαιωμάτων σασ. Το προϊόν ανταποκρίνεται στουσ ισχύοντεσ κανονισμούσ σχετικά με τισ ραδιοτηλεοπτικέσ παρεμβολέσ.

E3APTHMATA

Η απόδοση κάθε ηλεκτρικού εργαλείου εξαρτάται από το εξάρτημα που χρησιμοποιείται. Τα εξαρτήματα τησ Black & Decker είναι κατασκευασμένα με βάση αυστηρέσ προδιαγραφέσ και σχεδιασμένα να ενισχύουν την απόδοση του

ΕΛΛΗΝΙΚΑ

ηλεκτρικού εργαλείου. Αγοράζοντασ εξαρτήματα Black & Decker εξασφαλίζετε ότι κάνετε το καλύτερο δυνατόν για το ηλεκτρικό εργαλείο σασ τησ Black & Decker. Παρακαλούμε συμβουλευτείτε τον πλησιέστερο έμπορο η κέντρο εξυπηρέτησησ Black & Decker για λεπτομερείσ πληροφορίεσ για τισ λάμεσ και λοιπά εξαρτήματα που διατίθενται.

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ

Το επίπεδο του παραγόμενου θορύβου από το παρόν εργαλείο είναι σύμφωνο με τη Κοινοτική νομοθεσία. Συνιστάται να λαμβάνετε τα κατάλληλα μέτρα για την προστασία τησ ακοήσ σασ εάν η στάθμη του ήχου δεν είναι αποδεκτή. Αυτό, σε κανονικέσ συνθήκεσ αντιστοιχεί σε ένταση μεγαλύτερη από 85dB (A).

KR580 KR650 KR700

Táση 230V 230V 230V
Iσχύσεισόδου 580W 650W 700W
Taxúτητα άνευ 0-3000min φορτίου	^-1 0-3000min ^-1	0-3000min ^-1
Διατρητική ικανότητα:Σιληρο 13mm 13mm 13mmΜπετο 13mm 13mm 16mmΞυλο 25mm 25mm 32mm

Σημείωμα: Αυτέσ οι οδηγίεσ καλύπτουν επίσησ και μοντέλα του καταλόγου που λείγουν σε γράμμα. Βλέπετε το κιβώτιό σασ για περισσότερεσ πληροφορίεσ σχετικά με το προϊόν σασ.

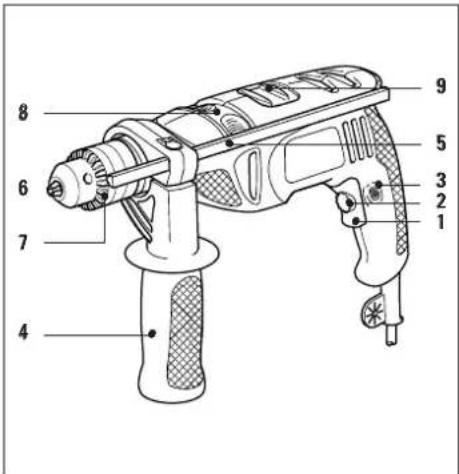

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

1. Ρύθμιση μεταβλητήσ ταχύτητασ
2. Σκανδάλη on/off
3. Κουμπί συνεχούσ λειτουργίασ
4. Πλάγιαχειρολαβή
5. Πόδι ρύθμισησ βάθουσ
6. Σιαγόνεσ του τσόκ
7. Took
8. Διακόπτησ για κρουστικό/δράπανο
9. Διακόπτησ αναστροφήσ
10. Διακόπτησαπεμπλοκήσ

Το δράπανό σασ συμπεριλαμβάνει μερικά ή όλα από τα ακόλουθα χαρακτηριστικά:

• Η σκανδάλη on/off ή διακόπτησ μεταβλητήσ ταχύτητασ χρησιμοποιείται σε όλουσ τουσ τρόπουσ λειτουργίασ του δραπάνου
• Η ρύθμιση μεταβλητήσ ταχύτητασ παρέχει τον κατάλληλο έλεγχο για μία ευρεία σειρά εργασιών.
  • Το κουμπί συνεχούσ λειτουργίασ επιτρέπει τη συνεχή λειτουργία του δραπάνου σασ.
• Η πλάγια χειρολαβή παρέχει μία δευτερεύουσα λαβή για το δράπανό σασ.
• Ανάλογα με τη θέση του διακόπτη για κρουστικό/δράπανο, το δράπανό σασ μπορεί να λειτουργήσει σαν κρουστικό ή απλό δράπανο.
• Ο διακόπτησα αναστροφήσ ελέγχει την κατεύθυνση περιστροφήσ όταν χρησιμοποιείτε το δράπανο σαν κατσαβίδι ή όταν απελευθερώνετε ένα σφηνωμένο τρυπάνι.
  • Το πόδι ρύθμισησ βάθουσ παρέχει ακριβή έλεγχο του βάθουσ τησ τρύπασ όταν είναι απαραίτητο.

ΤΟΠΟΘΕΤΗΣΗΤΟΥ ΤΡΥΠΑΝΙΟΥ (ΣΕΤΣΟΚ ΧΩΡΙΣ ΚΛΕΙΔΙ)

Συνεχίστε ωσ ακολούθωσ:

Αφαιρέστε το φισ από τη μπρίζα.

ΕΛΛΗΝΙΚΑ

Πατώντασ το διακόπτη απεμπλοκήσ, γυρίστε το τσόκ μέχρισ ότου ανοίξουν οι σιαγόνεσ. Τοποθετήστε το

τρυπανι μέσα στιο σιαγόνεσ του τοδοκ και σφίξτε το. Σφίξτε τα δύο μέρη σε αντίθετη κατεύθυνοη για να σφιχτεί σταθερά το τρυπάνι.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΤΡΥΠΑΝΙΟΥ (ΣΕΤΣΟΚ ΜΕ ΚΛΕΙΔΙ)

Συνεχίστε ωσ ακολούθωσ: Αφαιρέστε το φισ από τη μπρίζα.

Γυρίστε το σώμα του τσόκ μέχρι ότου ανοίξουν αρκετά οι σιαγόνεσ του τσόκ. Τοποθετήστε το τρυπάνι στο

τούκ. Τοποθετήστε το κλειδί σε μία από τισ τρείσ τρύπεσ του σώματοσ του τούκ συμπλέκοντασ τα δόντια του κλειδιού με τα δόντια του τούκ. Γυρίστε το κλειδί στα δεξιά για να σφίξετε το τρυπάνι στισ σιαγόνεσ του τούκ. Αφαιρέστε το κλειδί.

ΑΦΑΙΡΩΝΤΑΣ ΤΟ ΤΣΟΚ ΧΩΡΙΣ ΚΕΙΔΙ

Συνεχίστε ωσ ακολούθωσ:

Για να αφαιρέσετε το τσοκ, ανοίξτε τισ σιαγόνεσ, κρατήστε το σταθερά με ένα χέρι και με ένα κατσαβίδι που το κρατάτε με το ἀλλο σασ χέρι,

γυρίστε την κοντραβίδα στο τσοκ δεξιόστροφα για να το χαλαρώσετε περίπου κατά μία στροφή. Τοποθετήστε ένα κλειδί τύπου Αλλεν στο τσοκ και σφίξτε τισ σιαγόνεσ. Δώστε στο κλειδί Αλλεν ένα μικρό αλλά δυνατό κτύπημα σε αριστερόστροφη κατεύθυνση με ένα σφυρί για να χαλαρώσετε το τσοκ από τον άξονα. Αφαιρέστε το κλειδί τύπου Αλλεν. Χρησωμοποιήστε το κατσαβίδι για να γυρίσετε την κοντραβίδα δεξιόστροφα μέχρισ ότου αποδεσμευθεί πλήρωσ από την άτρακτο. Αφαιρέστε το τσοκ από την

άτρακτο περιστρέφοντασ το αριστερόστροφα. Για να τοποθετήσετε το τσοκ, βάλτε το στο σπείρωμα και γυρίστε το δεξιόστροφα μέχρισ ότου σταματήσει. Βάλτε μέσα τη βίδα και γυρίστε την αριστερόστροφα μέχρισ ότου στερεωθεί απολύτωσ.

ΑΦΑΙΡΩΝΤΑΣ ΤΟ ΤΣΟΚ ΜΕ ΚΛΕΙΔΙ

Συνεχίστε ωσ ακολούθωσ:

Για να αφαιρέσετε το τοοκ, ανοίξτε τιο σιαγόνεσ του τοοκ με το κλειδί του τοοκ. Κρατάτε το τοοκ σταθερὰ με το ἐνα χέρι, και με το κατσαβίδι στο

ἐνα χέρι στρίψτε τη βίδα στο τσοκ δεξιόστροφα με το άλλο χέρι, μὲχρισ ότου βγεὶ ἐξω.

Na χρησιμοποιείτε μόνο το ορθό κλειδί του τσοκ. Τοποθετήστε το κλειδί του τσοκ μέσα στο τσοκ, και κρατάτε το τρυπάνι σταθερά με το ένα χέρι με το τσοκ να δείχνει μακριά από σασ. Περιστρέψατε το τσοκ ώστε το κλειδί του τσοκ να είναι πάνω από την οριζόντια θέση στην δεξιά πλευρά τησ μηχανήσ. Κτυπήστε το άκρο τησ αμπάρασ του κλειδιού προσ τα κάτω με ξυλόσφυρο ή μαλακό σφυρὶ. Το τσοκ τώρα θα πρέπει να χαλαρώσει αρκετά για να ξεβιδωθεί με το χέρι.

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΠΛΑΓΙΑΣ ΧΕΙΡΟΛΑΒΗΣ

Συνεχίστε ωσ ακολούθωσ:

Τοποθετήστε χαλαρά τη χειρολαβή στο σώμα του δραπάνου. Στρέψτε την χειρολαβή γύρω από το σώμα του δραπάνου

μέχρισ ώτου φτάσει στην σωστή θέση. Σφίξτε την χειρολαβή στρέφοντασ το χερούλι στα δεξιά.

ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΠΟΔΙΟΥ ΡυΘΜΙΣΗΣ ΒΑΘΟΥΣ

Συνεχίστε ωσ ακολούθωσ:

Τοποθετήστε το τρυπάνι. Χαλαρώστε την πλάγια χειρολαβή.

Σύρετε το πόδι μέχρισ ώτου το άκρο του φτάσει στο ίδιο επίπεδο με το άκρο του τρυπανιού.

ΕΛΛΗΝΙΚΑ

Σύρετε το πόδι μέχρισ ώτου η απόσταση μεταξύ των άκρων του ποδιού και του τρυπανιού είναι ίδια με το μήκοσ τησ βίδασ που θα

χρησιμοποιήσετε. Σφίξτε την πλάγια χειρολαβή.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΔΡΑΠΑΝΟΥ ΓΙΑ ΛΕΙΤΟΥΡΓΙΑ

Συνεχίστε ωσ ακολούθωσ:

Τοποθετήστε το σωστό αξεσουάρ για την εργασία.

Αν είναι απαραίτητο, ρυθμίστε το πόδι βάθουσ. Ρυθμίστε την ταχύτητα του δραπάνου. Τοποθετήστε τον ρυθμιστή

μεταβλητήσ ταχύτητασ στην επιθυμητή θέση. Σαν γενικόσ κανόνασ, πρέπει να χρησιμοποιείτε χαμηλή ταχύτητα για μεγάλα τρυπάνια και υψηλή ταχύτητα για μικρά τρυπάνια.

Τοποθετήστε τον διακόπτη αναστροφήσ στη σωστή θέση για την κατεύθυνση περιστροφήσ. Μην αλλάζετε ποτέ

την θέση του διακόπτη επιλογήσ κρουστικό/δράπανο, του διακόπτη επιλογήσ ταχύτητας, του ρυθμιστή ταχύτητας ροπήσ στρέψηση του διακόπτη αναστροφήσ κατά τη διάρκεια λειτουργίασ του δράπανου.

ΧΡΗΣΗ ΤΟΥ ΔΡΑΠΑΝΟΥ

Για να βάλετε το δράπανο σε λειτουργία πατήστε τη σκανδάλη on/off. Το δράπανό σασ θα σταματήσει όταν αφήσετε τη. Αν επιθυμείτε

συνεχή λειτουργία, πατήστε το κουμπί συνεχούσ λειτουργίασ αφού προηγουμένωσ πατήσετε τη σκανδάλη ον/οff. Για να σταματήσετε το δράπανο όταν

βρίσκεταισε συνεχή λειτουργία, πατήστε πάλι τη σκανδάλη on/off ή και αφήστε την. Μην αγγίζετε το τοόκ όταν το δράπανο

βρίσκεται σε λειτουργία.

ΧΡΗΣΙΜΕΣ ΥΠΟΔΕΙΞΕΙΣ

• Τοποθετήστε το σωστό τύπο και μέγεθοσ τρυπανιού ή κατσαβιδιού.
- Κρατάτε πάντα το δράπανο από την κύρια και πλάγια χειρολαβή.
- Κρατάτε πάντα το δράπανο σε ορθή γωνία με την εργασία.

Όταν τρυπάτε σε ξύλο ή μέταλλο, θέστε τον Διακόπτησ για κρουστικό/ δράπανο στη θέση δράπανο ◀◀◀◀ Όταν τρυπάτε σε

δομικά υλικά, θέστε τον Διακόπτησ για κρουστικό/ δράπανο στη θέση κρουστικό Σθαν βιδώνετε, θέστε τον Διακόπτησ για κρουστικό/δράπανο στη θέση δράπανο

• Τοποθετήστε τον διακόπτη εμπρόσ/πίσω στη σωστή θέση.
- Μην αλλάζετε ποτέ την κατεύθυνση περιστροφήσ όταν το δράπανο βρίσκεται σε λειτουργία.
- Μετά τη χρήση, αφαιρέσατε το τρυπάνι από το τσόκ και χτυπήστε ελαφρά το πλευρό του τσόκ με ένα πλαστικό σφυρί για να φύγουν οι σκόνεσ. Έτσι θα επεκταθεί η ζωή του τσόκ.

ΨΥΞΗ

Αν το δράπανό σασ ζεσταθεί υπερβολικά κατά τη χρήση, τοποθετήστε το διακόπτη ταχύτητασ στην υψηλότερη ταχύτητα και αφήστε το να λειτουργήσει χωρίσ φορτίο για 2 λεπτά.

ΥΠΕΡΦΟΡΤΩΣΗ

Μην εξασκείτε ποτέ υπερβολική πίεση όταν χρησιμοποιείτε το δράπανο. Υπερβολική πίεση μπορεί να ελαττώσει την ταχύτητα και αποδοτικότητα του δραπάνου. Αυτό δημιουργεί υπερφόρτωση η οποία μπορεί να προκαλέσει βλάβη στον κινητήρα του δραπάνου.

ΕΛΛΗΝΙΚΑ

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΤΗΣ ΕΚ

Υπεύθυνα δηλώνουμε ότι οι συσκευέσ:

KR580RE, KR580CRE, KR650RE, KR650CRE,

KR700RE, KR700CRE συμμορφούνται προσ τισ

διατάξεισ89/392/EOK, 89/336/EOK, EN55014,

73/23/EOK, EN55104, EN50144

Για καταμετρημένη πίεση ήχου 99dB (A)

Για καταμετρημένη ισχύσ ήχου 112dB (A)

Καταμέτρηση δόνησησχεριού/βραχίονα 8.89m/s²

Brian Cooke - Διευθυντήσ Μηχανολογίασ

Η πολιτική τησ συνεχούσ βελτίωσησ των προιόντων

την Black & Decker διατηρεί το δικαιωμα αλλαγήσ

των προδιαγραφών του προιόντοσ χωρίσ

προηγούμενη ειδοποίηση.
