BDV157 - φακός BLACK & DECKER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Φακός LED
Μάρκα	Black & Decker
Μοντέλο	BDV157
Φωτεινή πηγή	Λευκό LED υψηλής φωτεινότητας
Φωτεινή ισχύς	Περίπου 100 lumens
Αυτονομία	Έως 5 ώρες συνεχούς χρήσης
Τροφοδοσία	2 μπαταρίες AA (δεν περιλαμβάνονται)
Διαστάσεις (Μ x Π x Υ)	15 cm x 5 cm x 5 cm
Βάρος	Περίπου 200 g (χωρίς μπαταρίες)
Υλικό περιβλήματος	Ανθεκτικό πλαστικό ABS
Ρυθμιζόμενη δέσμη	Ναι, εστίαση με περιστροφή της κεφαλής
Λειτουργία διακοπής	Διακόπτης ολίσθησης ή κουμπί πίεσης
Βαθμός προστασίας	IPX4 (ανθεκτικό σε πιτσιλιές)
Προβλεπόμενη χρήση	Εσωτερικό και εξωτερικό, οικιακή και επαγγελματική χρήση
Παρεχόμενα αξεσουάρ	Ιμάντας καρπού, μπαταρίες δεν περιλαμβάνονται
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε διαλύτες.
Οδηγίες ασφαλείας	Μην κοιτάτε απευθείας τη δέσμη. Κρατήστε το μακριά από παιδιά.
Ανταλλακτικά	Ανταλλακτικές μπαταρίες (AA)
Δυνατότητα επισκευής	Ο φακός δεν επισκευάζεται από τον χρήστη: επικοινωνήστε με την εξυπηρέτηση πελατών
Εγγύηση	2 έτη

Συχνές ερωτήσεις - BDV157 BLACK & DECKER

Τι τύπο μπαταριών χρησιμοποιεί ο φακός BDV157;

Ο φακός BDV157 λειτουργεί με 2 μπαταρίες AA (δεν περιλαμβάνονται).

Πώς ανάβω και σβήνω τον φακό;

Χρησιμοποιήστε τον διακόπτη στο πλάι του περιβλήματος: σπρώξτε μπροστά για να ανάψετε, πίσω για να σβήσετε.

Μπορώ να ρυθμίσω τη δέσμη του φακού;

Ναι, περιστρέψτε την κεφαλή του φακού για να μεταβάλλετε τη δέσμη από πλατιά σε συγκεντρωμένη.

Είναι ο φακός αδιάβροχος;

Είναι ανθεκτικός σε πιτσιλιές (IPX4), αλλά δεν πρέπει να βυθίζεται.

Ποια είναι η αυτονομία του φακού;

Με καινούριες μπαταρίες, η αυτονομία είναι περίπου 5 ώρες συνεχούς χρήσης.

Ο φακός διαθέτει εγγύηση;

Ναι, ο φακός καλύπτεται από εγγύηση 2 ετών για κατασκευαστικά ελαττώματα.

Πώς αντικαθιστώ τις μπαταρίες;

Ανοίξτε τη θήκη μπαταριών σύροντας το κάλυμμα, τοποθετήστε τις μπαταρίες τηρώντας την πολικότητα και στη συνέχεια κλείστε.

Τι κάνω αν ο φακός δεν ανάβει;

Ελέγξτε ότι οι μπαταρίες είναι τοποθετημένες σωστά και είναι καινούριες. Εάν το πρόβλημα παραμένει, επικοινωνήστε με την εξυπηρέτηση πελατών.

Μπορώ να χρησιμοποιήσω επαναφορτιζόμενες μπαταρίες;

Ναι, μπορούν να χρησιμοποιηθούν επαναφορτιζόμενες μπαταρίες AA (1,2 V), αλλά η αυτονομία θα είναι μειωμένη.

Πώς καθαρίζω τον φακό;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να καθαρίσετε το εξωτερικό. Αποφύγετε χημικά προϊόντα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BDV157 BLACK & DECKER

Ο προβολέας Black & Decker έχει σχεδιαστεί για να παρέχει φωτισμό για εργασίες που κάνετε και για ασχολίες ελεύθερου χρόνου.

Αυτό το προϊόν προορίζεται για ερασιτεχνική χρήση μόνο.

Οδηγίες ασφαλείας

Προειδοποίηση! Κατά τη χρήση συσκευών που τροφοδοτούνται με μπαταρία, θα πρέπει να λαμβάνονται οι βασικές προφυλάξεις ασφαλείας, συμπεριλαμβανομένων των παρακάτω, για τον περιορισμό του κινδύνου πυρκαγιάς, διαρροής υγρών μπαταρίας, τραυματισμού προσώπων και υλικών ζημιών.

♦ Πριν χρησιμοποιήσετε τη συσκευή διαβάστε προσεχτικά ολόκληρο το εγχειρίδιο.
Η ενδεδειγμένη χρήση περιγράφεται σε αυτό το εγχειρίδιο. Τόσο η χρήση εξαρτημάτων ή προσθηκών όσο και η πραγματοποίηση εργασιών με τη συσκευή που δεν συνιστώνται σε αυτό το εγχειρίδιο οδηγιών εγκυμονεί κίνδυνο τραυματισμού.
♦ Φυλάξτε αυτό το εγχειρίδιο για μελλοντική αναφορά.

Χρησιμοποίηση της συσκευής

Προσέχετε πάντα όταν χρησιμοποιείτε τη συσκευή.

◆ Αυτή η συσκευή δεν προορίζεται για χρήση από νεαρά ή αδύναμα άτομα χωρίς επίβλεψη.
◆ Η συσκευή δεν πρέπει να χρησιμοποιείται σαν παιχνίδι.
♦ Na χρησιμοποιείται σε χώρους χωρίς υγρασία. Φροντίστε να μην βραχεί η μονάδα.
◆ Μην βουτάτε τη συσκευή μέσα σε νερό.
♦ Μην ανοίγετε το περίβλημα του σώματος της συσκευής. Τα εξαρτήματα στο εσωτερικό δεν επιδέχονται επισκευής από το χρήστη.
- Μη χρησιμοποιείτε τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης.
Για να βγάλετε το φις από την πρίζα, μην τραβάτε από το καλώδιο αλλά από το ίδιο το φις. Έτσι θα αποφύγετε τον κίνδυνο φθοράς του φις και του καλωδίου.

Μετά τη χρήση

'Отан δεν χρησιμοποιείται, η συσκευή πρέπει να φυλάσσεται σε στεγνό μέρος, με καλό αερισμό και μακριά από παιδιά.
♦ Τα παιδιά δεν πρέπει να έχουν πρόσβαση σε αποθηκευμένες συσκευές.

Όταν η συσκευή φυλάσσεται ή μεταφέρεται με ένα όχημα, πρέπει να τοποθετείται στο χώρο αποσκευών ή να στερεώνεται ώστε να μη μετακινείται σε περίπτωση απότομων μεταβολών της ταχύτητας ή της κατεύθυνσης του οχήματος.
Η συσκευή πρέπει να προφυλάσσεται από την ηλιακή ακτινοβολία, τη ζέστη και την υγρασία.

Επιθεώρηση και επισκευές

♦ Πριν από τη χρήση, ελέγξτε τη συσκευή σας για τυχόν κατεστραμμένα ή ελαττωματικά τμήματα. Ελέγξτε αν υπάρχουν σπασμένα εξαρτήματα, ζημία στους διακόπτες και οποιεσδήποτε άλλες συνθήκες που θα μπορούσαν να επηρεάσουν τη λειτουργία της.
♦ Μη χρησιμοποιείτε τη συσκευή, αν κάποιο εξάρτημά της παρουσιάζει ζημιά ή ελάττωμα.
♦ Φροντίστε να γίνει η επισκευή ή η αντικατάσταση των τυχόν ελαττωματικών εξαρτημάτων από εξουσιοδοτημένο κέντρο επισκευών.
♦ Ποτέ μην επιχειρείτε να αφαιρέσετε ή να αντικαταστήσετε εξαρτήματα, άλλα από αυτά που προσδιορίζονται σε αυτό το εγχειρίδιο.

Ειδικές οδηγίες ασφαλείας για προβολείς

Ο προβολέας φέρει το παρακάτω σύμβολο ασφαλείας:

Μην αγγίζετε το φακό, επειδή αναπτύσσει υψηλή θερμοκρασία κατά τη λειτουργία και παραμένει ζεστός για μερικά λεπτά αφού σβήσετε τον προβολέα.

♦ Αφήστε τον προβολέα να κρυώσει πριν τον αποθηκεύσετε ή τον φορτίσετε.
♦ Μην φέρνετε σε επαφή καύσιμα υλικά με το φακό του προβολέα. Η υψηλή θερμοκρασία μπορεί να προκαλέσει πυρκαγιά.
♦ Mην τοποθετείτε ποτέ τον προβολέα με την πρόσοψη προς τα κάτω, σε οποιαδήποτε επιφάνεια, ενώ λειτουργεί ή όταν δεν έχει κριώσει ακόμα.
♦ Mην αφήνετε τον προβολέα σε μέρη όπου δεν μπορείτε να τον επιβλέπετε. Κρατήστε τα παιδιά και τα ζώα μακριά από το χώρο εργασίας.
Σε περίπτωση κρούσης ή πτώσης του προβολέα, επιθεωρήστε τον φακό για τυχόν βλάβη. Μην χρησιμοποιείτε τη συσκευή χωρίς το φακό ή εάν υπάρχει βλάβη στο φακό.

ΕΛΛΗΝΙΚΑ

• Ο φακός κατασκευάζεται από γυαλί. Στην περίπτωση κρούσης, ο φακός μπορεί να ραγίσει ή να σπάσει. Στην περίπτωση βλάβης του φακού, πρέπει να αντικατασταθεί με το γνήσιο ανταλλακτικό του κατασκευαστή. Φορέστε γάντια για να αποφύγετε τραυματισμούς από τα αιχμηρά άκρα.
  ◆ Μην κοπάτε ποτέ απευθείας το φως και μην το κατευθύνετε στα μάτια τρίτων προσώπων.
  ◆ Μην βουτάτε τον προβολέα μέσα σε νερό.
  ♦ Για την αντικατάσταση της λυχνίας, πρέπει να χρησιμοποιηθεί ο συγκεκριμένος τύπος που αναγράφεται στα τεχνικά χαρακτηριστικά.
  ♦ Na χρησιμοποιείτε αποκλειστικά και μόνο τους μετασχηματιστές φόρτισης Black & Decker που παρέχονται μαζί με τη μονάδα. Συνδέστε το φορτιστή πρώτα στον προβολέα και, έπειτα, στην πηγή της ενέργειας φόρτισης.

Συμπληρωματικές οδηγίες ασφαλείας για τις μπαταρίες και τους φορτιστές

Μπαταρίες

◆ Μην επιχειρήσετε ποτέ να ανοίξετε τις μπαταρίες για οποιοδήποτε λόγο.
◆ Μην εκθέτετε την μπαταρία σε νερό.
♦ Mην φυλάσσετε τις μπαταρίες σε μέρη όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C.
◆ Η φόρτιση πρέπει να γίνεται μόνο σε θερμοκρασίες περιβάλλοντος μεταξύ 10 °C και 40 °C.
◆ Η φόρτιση πρέπει να γίνεται μόνο με τους φορτιστές που παρέχονται μαζί με το εργαλείο.
♦ 'Οταν απορρίπτετε τις μπαταρίες, ακολουθήστε τις οδηγίες που δίνονται στην ενότητα «Προστασία του περιβάλλοντος».
♦ Κάτω από ακραίες συνθήκες, μπορεί να επέλθει διαρροή υγρών μπαταρίας. Αν παρατηρήσετε υγρό πάνω στις μπαταρίες, σκουπίστε το προσεκτικά με ένα πανί. Αποφύγετε την επαφή με το δέρμα.
◆ Στην περίπτωση επαφής με το δέρμα ή τα μάτια, ακολουθήστε τις παρακάτω οδηγίες.

Προειδοποίηση! Το υγρό της μπαταρίας είναι αραιωμένο θεικό οξύ και μπορεί να προκαλέσει τραυματισμό ή υλικές ζημιές. Στην περίπτωση επαφής με το δέρμα, ξεπλύντε αμέσως με άφθονο νερό. Αν παρουσιαστεί κοκκίνισμα του δέρματος, πόνος ή ερεθισμός, ζητήστε ιατρική βοήθεια. Στην περίπτωση επαφής με τα μάτια, ξεπλύντε αμέσως με άφθονο καθαρό νερό και ζητήστε άμεση ιατρική βοήθεια.

Φορτιστές

Ο φορτιστής σας είναι σχεδιασμένος για μια συγκεκριμένη ηλεκτρική τάση. Ελέγχετε πάντα αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα χαρακτηριστικών.

Προειδοποίηση! Ποτέ μην επιχειρείτε να αντικαταστήσετε τη μονάδα φορτιστή με έναν κανονικό ρευματολήπτη.

Ο φορτιστής Black & Decker πρέπει να χρησιμοποιείται αποκλειστικά και μόνο για τη φόρτιση της μπαταρίας του εργαλείου το οποίο συνόδευε. Αν χρησιμοποιηθεί για άλλες μπαταρίες, αυτές μπορεί να εκραγούν, προκαλώντας τραυματισμό και ζημιές.

◆ Μην επιχειρήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες.
◆ Αν κάποιο καλώδιο φθαρεί, αντικαταστήστε το αμέσως.
◆ Μην εκθέτετε τον φορτιστή σε νερό.
◆ Mην ανοίγετε τον φορτιστή.
◆ Μην επεμβαίνετε στον φορτιστή.

Κατά τη φόρτιση, η μπαταρία πρέπει να βρίσκεται σε καλά αεριζόμενο χώρο.

ΑΠΟΦΥΓΕΤΕ ΤΗΝ ΥΠΕΡΒΟΛΙΚΗ ΦΟΡΤΙΣΗ:

◆ Επαναφόρτιση με AC: μέγιστη διάρκεια 30 ώρες.
◆ Επαναφόρτιση με DC: μέγιστη διάρκεια 4 ώρες.
♦ Αφού ολοκληρωθεί η επαναφόρτιση, αποσυνδέστε τον φορτιστή και περιμένετε 5 λεπτά πριν χρησιμοποιήσετε τη συσκευή.

Ο φορτιστής φέρει τα παρακάτω σύμβολα:

Η βάση φόρτισης φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης.

Μονωτικός μετασχηματιστής εξασφαλισμένης λειτουργίας Η τ ρ ο φ ο δ ο σ ί α δικτύου είναι ηλεκτρικά διαχωρισμένη από την έξοδο του μετασχηματιστή.

Ο φορτιστής απενεργοποιείται αυτόματα όταν η θερμοκρασία περιβάλλοντος ανέβει υπερβολικά. Κατά συνέπεια, ο φορτιστής να αχρηστεύεται. Η βάση φόρτισης θα πρέπει να αποσυνδεθεί από την πρίζα και να μεταφερθεί σε ένα εξουσιοδοτημένο κέντρο.

Η βάση φόρτισης προορίζεται για χρήση σε εσωτερικούς χώρους μόνο.

Ασφαλής χρήση του ηλεκτρικού ρεύματος

Αυτό το εργαλείο φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα στοιχείων του εργαλείου.

- Αν το καλώδιο ρεύματος έχει υποστεί φθορά, η αντικατάστασή του πρέπει να γίνει από τον κατασκευαστή ή από ένα εξουσιοδοτημένο κέντρο της Black & Decker, ώστε να μην αποτελέσει κίνδυνο.

Характηριστικά

Η συσκευή αυτή διαθέτει μερικά ή όλα από τα παρακάτω χαρακτηριστικά:

1. Αντικαθιστώμενη λυχνία αλογόνου από χαλαζία
2. Ελαστικός δακτύλιος προστασίας
3. Κουμπί λυχνιών LED φωτισμού χώρου
4. Λαβή μεταφοράς
5. Ενδεικτική λυχνία LED για την κατάσταση της μπαταρίας
6. Υποδοχή σύνδεσης οικιακού φορτιστή
7. Κουμπί κλειδώματος σκανδάλης
8. Λαβή πιστολιού
9. Ιμάντας μεταφοράς
10. Υποδοχή φόρτισης 12 Vdc

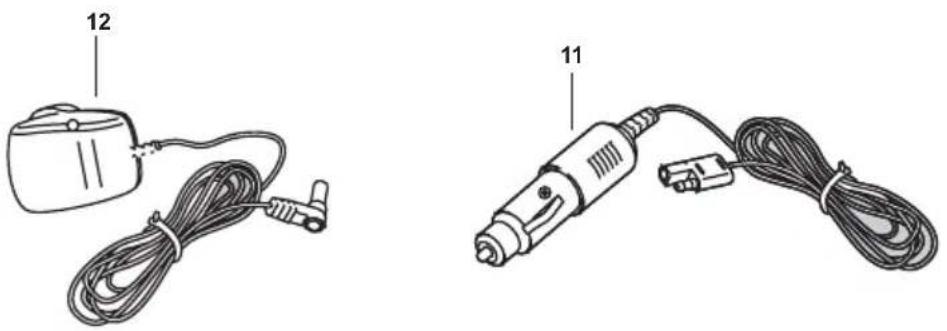

11. Καλώδιο τροφοδοσίας DC από όχημα
12. Οικιακός φορτιστής
13. Δίδυμες λυχνίες LED φωτισμού χώρου
14. Σκανδάλη

Φόρτιση του προβολέα (εικ. Α - Ρ)

Όταν παραλαμβάνετε τον προβολέα, είναι μερικώς φορτισμένος. Πριν τον χρησιμοποιήσετε, πρέπει να τον φορτίσετε, χρησιμοποιώντας τον οικιακό φορτιστή (12), για 20-30 ώρες ή μέχρι να ανάψει η πράσινη ενδεικτική λυχνία LED κατάστασης μπαταρίας (5).

◆ Επαναλάβετε τη φόρτιση μετά από κάθε χρήση, μέχρι να ανάψει η πράσινη ενδεικτική λυχνία LED κατάστασης μπαταρίας (5).

Μπορείτε να ελέγξετε ανά πάσα στιγμή την κατάσταση της μπαταρίας πατώντας το κουμπί κατάστασης μπαταρίας (5).

Το επίπεδο φόρτισης δηλώνεται με τις ενδεικτικές λυχνίες LED.

♦ Mía κόκκινη ενδεικτική λυχνία LED σημαίνει ότι σύντομα η μονάδα θα πρέπει να φορτιστεί.
♦ Δύο κόκκινες ενδεικτικές λυχνίες LED σημαίνουν υψηλό επίπεδο φόρτισης της μπαταρίας.
Η πράσινη ενδεικτική λυχνία LED δηλώνει ότι η μονάδα είναι πλήρως φορτισμένη.

Φόρτιση με τον οικιακό φορτιστή (εικ. Α & Β)

♦ Βεβαιωθείτε ότι οι λυχνίες LED φωτισμού χώρου είναι σβηστές.
- Βεβαιωθείτε ότι έχετε σβήσει τον προβολέα (το κουμπί κλειδώματος της σκανδάλης (7) είναι στη θέση απενεργοποίησης και η σκανδάλη (14) δεν είναι πατημένη).

Προειδοποίηση! Η διάρκεια της φόρτισης δεν πρέπει να υπερβεί τις 30 ώρες.

Συνδέστε τον παρεχόμενο οικιακό φορτιστή (12) στην υποδοχή φόρτισης 12 Vdc (6).
♦ Συνδέστε τον οικιακό φορτιστή (12) σε μια πρίζα.
◆ Η φόρτιση έχει ολοκληρωθεί όταν ανάψει η πράσινη ενδεικτική λυχνία LED κατάστασης μπαταρίας (5) (μετά από περίπου 20-30 ώρες).
♦ Αφού ολοκληρωθεί η φόρτιση, περιμένετε 5 λεπτά πριν χρησιμοποιήσετε τον προβολέα.

Φόρτιση με το καλώδιο τροφοδοσίας DC από όχημα (εικ. Α & C)

Μπορείτε να φορτίζετε και να χρησιμοποιείτε ταυτόχρονα τον προβολέα σας από μια πηγή 12 Vdc. Αν πρόκειται να χρησιμοποιείτε τον προβολέα ταυτόχρονα με τη φόρτιση των μπαταριών, βεβαιωθείτε ότι η πηγή τροφοδοσίας 12 Vdc που θα χρησιμοποιήσετε έχει τη δυνατότητα παροχής τουλάχιστον 10 amp.

Προειδοποίηση! Η διάρκεια της φόρτισης δεν πρέπει να υπερβεί τις 4 ώρες.

Συνδέστε το ελεύθερο άκρο του παρεχόμενου καλώδιο τροφοδοσίας DC από όχημα (11) στην υποδοχή φόρτισης 12 Vdc (10) (εικ. C).
♦ Τοποθετήστε το φις του καλωδίου τροφοδοσίας DC από όχημα (11) στον αναπτήρα του οχήματός σας ή σε κάποια άλλη πηγή 12 Vdc.
Η φόρτιση έχει ολοκληρωθεί όταν ανάψει η πράσινη ενδεικτική λυχνία LED κατάστασης μπαταρίας (5) (μετά από περίπου 3-4 ώρες).

ΕΛΛΗΝΙΚΑ

Βεβαιωθείτε ότι η πηγή τροφοδοσίας dc που θα χρησιμοποιήσετε, όπως μια εξωτερική συσκευή τροφοδοσίας, μπαταρία ή ο αναπτήρας του οχήματος, λειτουργεί με τάση 12 Vdc και έχει τη δυνατότητα παροχής τουλάχιστον 0,5 amr στα 12 Vdc για οκτώ ώρες. Αυτό σημαίνει ότι η φόρτιση της μπαταρίας πρέπει να γίνεται με τουλάχιστον 4 a m p / ώρα.

Σημείωση: Για να χρησιμοποιήσετε τον αναπτήρα του συστήματος 12 Vdc του οχήματος ως πηγή της ενέργειας φόρτισης, ενδέχεται να πρέπει να γυρίσετε το διακόπτη ανάφλεξης στη θέση τροφοδοσίας.

ΧΡΗΣΗ

Τρόπος λειτουργίας των λυχνιών LED φωτισμού χώρου

♦ Πατήστε το κουμπί (3) για να ανάψετε τις λυχνίες LED φωτισμού χώρου.
♦ Πατήστε ξανά το κουμπί (3) για να σβήσετε τις λυχνίες LED φωτισμού χώρου.

Τρόπος λειτουργίας του προβολέα (εικ. Β)

♦ Μετακινήστε το κουμπί κλειδώματος της σκανδάλης (7) προς τα κάτω, στη θέση απενεργοποίησης.
♦ Πατήστε τη σκανδάλη (14) για να ανάψετε τον προβολέα.
♦ Αφήστε τη σκανδάλη (14) για να σβήσετε τον προβολέα.
Για να κλειδώσετε τη σκανδάλη (14) στη θέση ενεργοποίησης, πατήστε την και, έπειτα, μετακινήστε το κουμπί κλειδώματος (7) προς τα πάνω, στη θέση ενεργοποίησης.
Για να σβήσετε τον προβολέα, μετακινήστε το κουμπί κλειδώματος της σκανδάλης (7) προς τα κάτω, στη θέση απενεργοποίησης.
Για να κλειδώσετε τη σκανδάλη, μετακινήστε το κουμπί κλειδώματος (7) προς τα πάνω, στη θέση ενεργοποίησης.

Χρήση του ενσωματωμένου ιμάντα μεταφοράς

- Ο ιμάντας (9) μπορεί να χρησιμοποιηθεί για τη φύλαξη ή τη μεταφορά του προβολέα. Ρυθμίστε κατάλληλα τον ιμάντα για να στερεώσετε σωστά τον προβολέα.

ΣΥΝΤΗΡΗΣΗ

Αυτό το εργαλείο της Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση. Η αδιάλειπτη και ικανοποιητική λειτουργία του εργαλείου εξαρτάται από τη φροντίδα και τον τακτικό καθαρισμό.

Προειδοποίηση! Πριν από την πραγματοποίηση οποιασδήποτε εργασίας συντήρησης ή καθαρισμού του εργαλείου, αποσυνδέστε τη μονάδα από την πρίζα.

◆ Από καιρό σε καιρό σκουπίζετε τη συσκευή με ένα υγρό πανί. Μη χρησιμοποιείτε λειαντικά ή υγρά καθαρισμού που περιέχουν διαλυτικά. Μην βουτάτε τη συσκευή μέσα σε νερό.

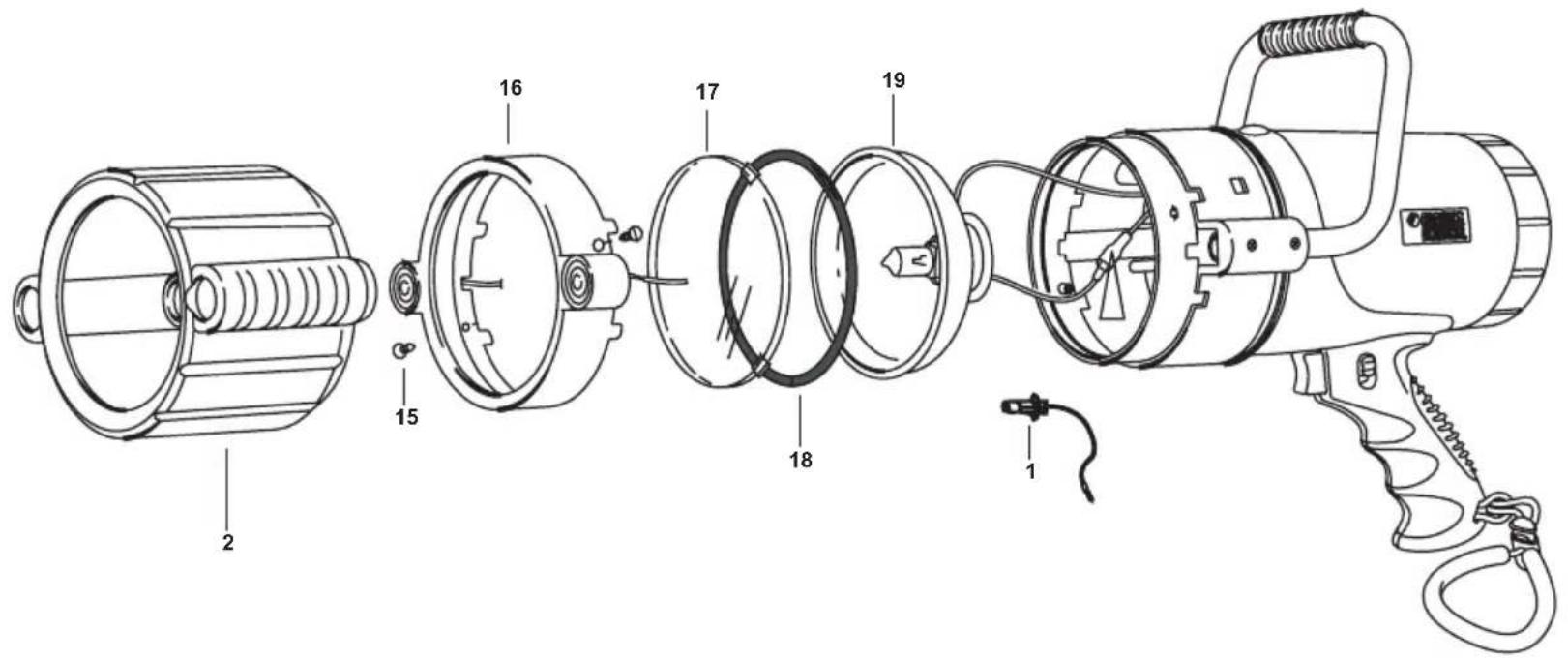

Αντικατάσταση της λυχνίας (εικ. D & E)

Για να αντικαταστήσετε τη λυχνία (1), θα χρειαστείτε ένα μικρό σταυροκατσάβιδο και μια νέα λυχνία του συγκεκριμένου τύπου που αναγράφεται στα τεχνικά χαρακτηριστικά.

Προειδοποίηση! Μην αγγίζετε τη γυάλινη επιφάνεια της λυχνίας. Η διάρκεια ζωής της ενδέχεται να μειωθεί αν κατά την τοποθέτηση υπάρχουν ακαθαρσίες ή δαχτυλιές.

Μπορείτε να σκουπίσετε τη λυχνία (1) με ένα ύφασμα νοτισμένο με κάποιο υγρό καθαρισμού με βάση το οινόπνευμα.

◆ Αποσυνδέστε τον προβολέα από το φορτιστή.
Σπρώξτε τον ελαστικό δακτύλιο προστασίας (2) προς το εμπρός μέρος του προβολέα. Έτσι θα αποκαλυφθούν δύο μικρές βίδες (15) στο δακτύλιο συγκράτησης (16).
◆ Αφαιρέστε τις δύο βίδες (15) και φυλάξτε τις.
♦ Ανασηκώστε και αφαιρέστε το δακτύλιο συγκράτησης (16), το γυάλινο φακό (17) και τον ελαστικό κυκλικό δακτύλιο (18). Τοποθετήστε αυτά τα εξαρτήματα σε ασφαλές μέρος.
♦ Αφαιρέστε προσεκτικά τον ανακλαστήρα (19) και το σύστημα της λυχνίας.
◆ Αποσυνδέστε το καλώδιο της λυχνίας (20) από το καλώδιο τροφοδοσίας.
♦ Ξεκουμπώστε το κλιπ συγκράτησης (21) από τη στεφάνη του ανακλαστήρα (19) (εικ. Ε).
♦ Αφαιρέστε τη βίδα (22) και αποσυνδέστε το καλώδιο.
♦ Αφαιρέστε τη λυχνία (1) και αποσυνδέστε το καλώδιο.
♦ Τοποθετήστε τη νέα λυχνία (1) στη στεφάνη του ανακλαστήρα (19).
♦ Τοποθετήστε το κλιπ συγκράτησης (21) στη στεφάνη του ανακλαστήρα (19).
◆ Τοποθετήστε το καλώδιο με τη βίδα (22).
Συνδέστε το καλώδιο της λυχνίας (20) στο καλώδιο τροφοδοσίας.
♦ Τοποθετήστε τον ανακλαστήρα (19) στη θέση του, στο σώμα του προβολέα.

♦ Τοποθετήστε τον ελαστικό κυκλικό δακτύλιο (18) στην εσοχή που υπάρχει γύρω από την περίμετρο του ανακλαστήρα (19).
♦ Τοποθετήστε το γυάλινο φακό (17) και το δακτύλιο συγκράτησης (16) με τρόπο ώστε να ευθυγραμμιστούν οι οπές για τις βίδες.
♦ Στερεώστε το δακτύλιο συγκράτησης (16) με τις δύο βίδες (15).
♦ Τοποθετήστε τον ελαστικό δακτύλιο προστασίας (2).

Αντικατάσταση της ασφάλειας στο καλώδιο τροφοδοσίας DC από όχημα

♦ Αφαιρέστε το χρυσαφί καπάκι περιστρέφοντάς το προς τα αριστερά.
♦ Αφαιρέστε την ελαστική ροδέλα, τον κεντρικό άξονα και το ελατήριο.
♦ Αφαιρέστε την ασφάλεια.
♦ Τοποθετήστε μια καινούργια ασφάλεια του ίδιου μεγέθους και τύπου (8 Α).
♦ Τοποθετήστε τον κεντρικό άξονα, το ελατήριο και την ελαστική ροδέλα.
◆ Τοποθετήστε το χρυσαφί καπάκι και περιστρέψτε το προς τα δεξιά.

Προστασία του περιβάλλοντος

Εάν κάποια μέρα αποφασίσετε ότι η συσκευή σας χρειάζεται αντικατάσταση ή ότι δεν την χρειάζεστε άλλο, σκεφθείτε την προστασία του περιβάλλοντος. Τα κέντρα επισκευών της Black & Decker παραλαμβάνουν παλαιά εργαλεία Black & Decker και φροντίζουν για την απόρριψή τους με ασφαλή για το περιβάλλον τρόπο.

Η ανεξάρτητη συλλογή των μεταχειρισμένων προϊόντων και των υλικών συσκευασίας δίνει τη δυνατότητα ανακύκλωσης και επαναχρησιμοποίησης των υλικών. Με την επαναχρησιμοποίηση των ανακυκλωμένων υλικών αποτρέπεται η μόλυνση του περιβάλλοντος και μειώνεται η ζήτηση πρώτων υλών.

Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να προβλέπουν την επιλεκτική περισυλλογή των ηλεκτρικών συσκευών που προέρχονται από νοικοκυριά σε κρατικές εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα καινούργιο προϊόν.

Η Black & Decker δίνει τη δυνατότητα ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους μας.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξετε στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com.

Οι μπαταρίες Black & Decker μπορούν να επαναφορτιστούν πολλές φορές. Στο τέλος της ωφέλιμης ζωής τους, απορρίψτε τις μπαταρίες με την πρέπουσα φροντίδα για το περιβάλλον μας:

◆ Μην απορρίπτετε τις μπαταρίες στη φωτιά, επειδή μπορεί να προκληθεί έκρηξη.
- Οι μπαταρίες μολύβδου (Pb) είναι ανακυκλώσιμες. Η απόρριψή τους δεν πρέπει να γίνεται στα οικιακά απορρίμματα. Εάν δεν έχετε πρόσβαση σε κάποιο χώρο ανακύκλωσης προϊόντων, η μπαταρία θα πρέπει να αφαιρεθεί όπως περιγράφεται παρακάτω και να απορριφθεί σύμφωνα με τους κανονισμούς που ισχύουν στην περιοχή σας.
◆ Μην βραχυκυκλώνετε τους ακροδέκτες της μπαταρίας.
◆ Να θυμάστε ότι η μπαταρία είναι βαριά.
◆ Αν είναι δυνατό, χρησιμοποιήστε τη συσκευή μέχρι να εξαντληθεί τελείως η μπαταρία.

Αν χρειάζεστε βοήθεια για την αφαίρεση των μπαταριών, ανατρέξτε στο αναλυτικό διάγραμμα στο πίσω μέρος αυτού του εγχειριδίου.

Τοποθετήστε την μπαταρία σε κατάλληλη συσκευασία για να εξασφαλίσετε ότι οι ακροδέκτες δεν μπορούν να βραχυκυκλώσουν. Πηγαίνετε την μπαταρία σε έναν εξουσιοδοτημένο αντιπρόσωπο επισκευών ή στον πλησιέστερο σταθμό ανακύκλωσης της περιοχής σας. Οι μπαταρίες που συλλέγονται εκεί, θα ανακυκλωθούν ή θα απορριφθούν με τον κατάλληλο τρόπο.

Τεχνικά χαρακτηριστικά

		BDV157
Τάση εισόδου Vdc 12
Ρεύμα εισόδου Báρος kg 2,2	mA	μεγ. 300
Μπαταρία Τύπος Λυχνία	12V 3Ah SLA
	Τύπος Vdc 12	H3
	W	75
Φορτιστής
Είσοδος	Vac	230
Χρόνος φόρτισης κατά προσέγγιση	h	30
Βάρος kg 0,2

Δήλωση συμμόρφωσης με την Ευρωπαϊκή Κοινότητα

BDV157

Η Black & Decker δηλώνει ότι τα προϊόντα αυτά

συμμορφώνονται με:

Πρότιπα & Νομοθεσία.

73/23/EOK, 89/336/EOK, 95/54/EK, EN60335,

Εξυπηρέτησης Πελατών

Spennymoor, County

Durham

DL16 6JG,

Αγγλία Ηνωμένο Βασίλειο

31-08-2006

Εγγύηση

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα νόμιμα δικαιώματά σας. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαττωματικών τμημάτων, την επισκευή

προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός εάν:

• Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό περιβάλλον ή αν έχει ενοικιαστεί.
  ♦ Έχει γίνει εσφαλμένη χρήση του προϊόντος ή έ χ ε ι παραμεληθεί.
  ◆ Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες ή λόγω ατυχήματος.
  ♦ Έχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker.

Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξετε στο Διαδίκτυο, στη διεύθυνση:

www.2helpU.com

Παρακαλούμε επισκεφθείτε την ιστοσελίδα μας www.blackanddecker.eu για να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά των προϊόντων μας θα βρείτε στη διεύθυνση

www.blackanddecker.eu.

BLACK& DECKER.	BDV157		TYP. 1
©
E14853	www.2helpU.com	15 - 08 - 06
E14854	www.2helpU.com	15 - 08 - 06

Australia Black & Decker (Australia) Pty. Ltd. Tel. [phone] Fletcher Road, Mooroolbark, Victoria, 3138 Fax [phone]
België/Belgique Black & Decker (Belgium) N.V. Tel. 015 - 47 92 11Campus Noord, Schaliënhoevedreef 20E Fax 015 - 47 92 102800 Mechelen
Danmark Black & Decker Tel. [phone]Sluseholmen 2-4, 2450 København SV Fax [phone]Internet: www.blackanddecker.dk
Deutschland Black & Decker GmbH Tel. [phone] - 0Black & Decker Str. 40, D - 65510 Idstein Fax [phone]
Ελλάδα Black & Decker (Ελλας) A.E. Τηλ. 210 8981616Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159 Τηλ. 210 8982630166 74 Γλυφάδα - Αθήνα Φαξ Service 210 8983285
España	Black & Decker Ibérica, S.C.A.Parque de Negocios “Mas Blau”Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)	Tel. [phone]Fax [phone]
France	Black & Decker (France) S.A.S.B.P. 21, 69571 Dardilly Cédex	Tel. [phone]Fax [phone]
Helvetia	ROFO AGGewerbezone Seeblick3213 Kleinbösingen	Tel. [phone]Fax [phone]
Italia	Black & Decker Italia SpAViale Elvezia 220052 Monza (MI)	Tel. [phone]Fax [phone]Numero verde 800-213935
Nederland	Black & Decker BeneluxJoulehof 12, 4622 RG Bergen op Zoom	Tel. 0164 - 283000Fax 0164 - 283100
New Zealand	Black & Decker Tel. [phone] Hugo Johnston DrivePenrose, Auckland, New Zealand	Fax [phone]
Norge	Black & Decker (Norge) A/S Tlf. 22 90 99 00Postboks 4814, Nydalen, 0422 OsloInternet: www.blackanddecker.no	Fax [phone]
Österreich	Black & Decker Vertriebsges.m.b.HErlaaerstraße 165, 1231 Wien	Tel. [phone]Fax [phone]
Portugal	Black & Decker Tel. [phone]Rua Egas Moniz 173S. João do Estoril2766-651 Estoril	Fax [phone]
Suomi	Black & Decker OyKeilasatama 3, 02150 Espoo	Puh.: 010 400 430Faksi: [phone]
	Black & Decker Oy,Kägelhamnen 3, 02150 Esbo	Tel: [phone]Fax: [phone]
Sverige	Black & Decker ABFabriksg. 7, 412 50 Göteborg	Tel: [phone]Fax: [phone]
Türkiye	İntratek Mühendislik ve Dış Tic. A.Ş.Ortaklar Cad. No:19/280290 Mecidiyeköy / İstanbul	Tel. [phone]Faks 0212 266 33 03
United Kingdom	Black & Decker Tel. [phone] Bath RoadSlough, Berkshire SL1 3YD	Fax [phone]Helpline 01753 574277
Middle East & Africa	Black & Decker (Overseas) A.G.PB 5420, Dubai, United Arab Emirates Fax [phone]	Tel. [phone]

Cat. no.:

[NO TEXT]

: haiofodluyu 21adnu na

Black & Decker στην Ελλάδα.

Black & Decker osoitteeseen. Ελληνικα Παρακαλώ κόψετε αυτό το κομμάτι και ταχυδρομήσατε το αμέσως
