Τύπος προϊόντος	Ψυγείο
Μάρκα	Siemens
Μοντέλο	KI82FSDF0
Τροφοδοσία	Ηλεκτρικό
Εσωτερικός φωτισμός	LED (πλευρικός και προβολέας)
Ψύξη	Θάλαμος ψυγείου με συρτάρια φρούτων και λαχανικών, συρτάρι cool-fresh
Αναλώσιμα εξαρτήματα	Φλάντζα πόρτας, μεντεσές, ράφι πόρτας, ράφι, τηλεσκοπικό ράφι, συρτάρι φρούτων και λαχανικών, διαχωριστικό/κάλυμμα, συρτάρι cool-fresh, φωτισμός LED
Περιλαμβανόμενα αξεσουάρ	Ράφια, μπαλκονάκια, συρτάρια
Ασφάλεια	Αποσύνδεση ρεύματος πριν από επισκευή, δοκιμή ασφαλείας VDE 0701
Συντήρηση	Τακτικός καθαρισμός, αντικατάσταση φθαρμένων εξαρτημάτων σύμφωνα με τις οδηγίες
Επισκευασιμότητα	Σχεδιασμένο για επισκευή από τον καταναλωτή με γνήσια ανταλλακτικά

Συχνές ερωτήσεις - KI82FSDF0 SIEMENS

Πώς να αντικαταστήσετε τη φλάντζα της πόρτας;

Αφαιρέστε τη φθαρμένη φλάντζα από την αυλάκωση. Τοποθετήστε τη νέα φλάντζα πιέζοντάς την στην αυλάκωση. Θερμάνετέ την αν χρειαστεί για να την αναδιαμορφώσετε. Ελέγξτε για ζημιές στην αυλάκωση πριν από την τοποθέτηση.

Πώς να αντικαταστήσετε τον πλευρικό φωτισμό LED;

Αποσυνδέστε τη συσκευή 60 δευτερόλεπτα πριν. Χρησιμοποιήστε μια βεντούζα για να αφαιρέσετε τον φωτισμό γυρίζοντάς τον προς τα εμπρός. Αποσυνδέστε την ηλεκτρική σύνδεση και στη συνέχεια τοποθετήστε τον νέο με αντίστροφη σειρά.

Πώς να αποσυναρμολογήσετε τον προβολέα LED;

Αποσυνδέστε τη συσκευή από το ρεύμα. Χρησιμοποιήστε ένα ειδικό εργαλείο για να αφαιρέσετε το κάλυμμα και στη συνέχεια τη μονάδα. Αποσυνδέστε την ηλεκτρική σύνδεση και τοποθετήστε τη νέα με αντίστροφη σειρά.

Ποια εργαλεία είναι απαραίτητα για τις επισκευές;

Τα συνιστώμενα εργαλεία είναι: ένα μπιτ Torx TX20 (6,3 mm), μια βεντούζα 50 mm, ένα ειδικό εργαλείο [00342180] και ένα κατσαβίδι επίπεδο.

Πώς να αφαιρέσετε το συρτάρι φρούτων και λαχανικών;

Βγάλτε εντελώς το συρτάρι και στη συνέχεια αφαιρέστε το. Η τοποθέτηση γίνεται με αντίστροφη σειρά.

Πώς να αντικαταστήσετε το τηλεσκοπικό ράφι;

Τραβήξτε το ράφι μέχρι να ξεκλειδώσει η γλωττίδα ασφάλισης. Χαμηλώστε και περιστρέψτε το ράφι για να το αφαιρέσετε. Τοποθετήστε το νέο με αντίστροφη σειρά.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβετε πριν από την επισκευή;

Αποσυνδέστε τη συσκευή από το ρεύμα 60 δευτερόλεπτα πριν από οποιαδήποτε επέμβαση. Φορέστε προστατευτικά γάντια. Μετά την επισκευή, πραγματοποιήστε δοκιμή ασφαλείας σύμφωνα με το VDE 0701.

Μπορώ να αντικαταστήσω τη φλάντζα της πόρτας αν η αυλάκωση είναι κατεστραμμένη;

Εάν η αυλάκωση είναι κατεστραμμένη, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών. Μην επιχειρήσετε να επισκευάσετε μόνοι σας.

Είναι ο φωτισμός LED επισκευάσιμος από εμένα;

Όχι, ο φωτισμός LED είναι αποκλειστικά για το τμήμα εξυπηρέτησης πελατών ή εξουσιοδοτημένους ειδικούς. Μην τον επισκευάζετε μόνοι σας.

Πού μπορώ να βρω γνήσια ανταλλακτικά;

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Siemens για παραγγελία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI82FSDF0 SIEMENS

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 203

1.1 Σημαντικές πληροφορίες 203

1.1.1 Σκοπός 203

1.2 Επεξήγηση συμβόλων 203

1.2.1 Επίπεδα κινδύνου 203

1.2.2 Σύμβολα κινδύνου.... 203

1.2.3 Δομή των προειδοποιήσεων 204

1.2.4 Γενικά σύμβολα 204

Ασφάλεια.... 205

2.1 Γενικές οδηγίες ασφαλείας 205

2.1.1 Όλες οι οικιακές συσκευές 205

Εργαλεία και βοηθήματα.... 206

Επισκευή...... 207

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 207

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 207

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 207

4.2 Αντικατάσταση επίπεδου μεντεσέ 210

4.2.1 Αφαίρεση επίπεδου μεντεσέ 210

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 211

4.3 Αντικατάσταση ραφιού πόρτας 212

4.3.1 Αφαίρεση ραφιού πόρτας 212

4.3.2 Τοποθέτηση ραφιού πόρτας 212

4.4 Αντικατάσταση ραφιού 213

4.4.1 Αφαίρεση ραφιού 213

4.4.2 Τοποθέτηση ραφιού 213

4.5 Αντικατάσταση τηλεσκοπικού ραφιού.... 214

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού.... 214

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού 214

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών...... 215

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών 215

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών...... 215

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 216

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 216

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 216

4.8 Αντικατάσταση συρταριού cool-fresh...... 217

4.8.1 Αφαίρεση συρταριού cool-fresh 217

4.8.2 Τοποθέτηση συρταριού cool-fresh...... 217

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED.... 218

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED.... 218

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED.... 219

4.10 Αντικατάσταση προβολέα LED.... 220

4.10.1 Αφαίρεση spot φωτισμού LED 220

4.10.2 Τοποθέτηση spot φωτισμού LED 221

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[466]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[1200]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[1000]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[1201]		Ταυτοποίηση απαραίτητων εργαλείων
[1202]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[1203]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[1204]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Βεντούζα[00342224]	∅50 mm
Ειδικό εργαλείο[00342180]
Μύτη Torx TX20[00340865]	6,3 mm (1/4")

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε δύο καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.3.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.4.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

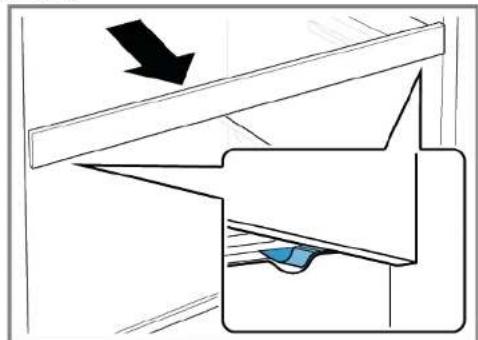

4.5.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.5.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.6.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→215

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.7.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.8.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση πλευρικής ράβδου φωτισμού LED

Ειδικά βοηθητικά μέσα:

Βεντούζα ∅50 mm [00342224]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

KINAYNOΣ

Κινδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

⚠️ ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Ταράφια χώρου ψυγείου έχουν αφαιρεθεί.

4.9.1 Αφαίρεση πλευρικής ράβδου φωτισμού LED

1. Κολλήστε τη βεντούζα στο επάνω ένα τρίτο της πλευρικής ράβδου φωτισμού LED.

1. Τραβήξε τη βεντούζα προς το μέρος σας με την πλευρική ράβδο φωτισμού LED με μια περιστροφική κίνηση.

1. Αποσυνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED. Η πλευρική ράβδος φωτισμού LED αφαιρέθηκε.

4.9.2 Τοποθέτηση πλευρικής ράβδου φωτισμού LED

1. Συνδέστε την ηλεκτρική σύνδεση της πλευρικής ράβδου φωτισμού LED.
2. Στερεώστε την πλευρική ράβδο φωτισμού LED στη θέση της στο τοίχωμα του χώρου (τα άγκιστρα κουμπώνουν με χαρακτηριστικό ήχο).
   Η πλευρική ράβδος φωτισμού LED τοποθετήθηκε.

Επισκευή

4.10 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.10.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.10.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
