Produkttyp	Kühlschrank
Marke	Siemens
Modell	KI82FSDF0
Stromversorgung	Elektrisch
Innenbeleuchtung	LED (seitlich und Projektor)
Kühlung	Kühlabteil mit Obst- und Gemüseschalen, Cool-Fresh-Schale
Austauschbare Teile	Türdichtung, Scharnier, Türabstellfläche, Ablage, Teleskopablage, Obst- und Gemüseschale, Trennung/Abdeckung, Cool-Fresh-Schale, LED-Beleuchtung
Enthaltenes Zubehör	Ablagen, Türfächer, Schalen
Sicherheit	Netzstecker vor Reparatur ziehen, Sicherheitstest VDE 0701
Wartung	Regelmäßige Reinigung, Austausch verschlissener Teile gemäß Anleitung
Reparierbarkeit	Für Reparatur durch den Verbraucher mit Originalteilen konzipiert

Häufig gestellte Fragen - KI82FSDF0 SIEMENS

Wie wird die Türdichtung ausgetauscht?

Entfernen Sie die alte Dichtung aus der Nut. Setzen Sie die neue Dichtung ein, indem Sie sie in die Nut drücken. Erwärmen Sie sie bei Bedarf, um sie neu zu formen. Prüfen Sie vor dem Einsetzen die Nut auf Schäden.

Wie wird die seitliche LED-Beleuchtung ausgetauscht?

Ziehen Sie den Netzstecker 60 Sekunden vorher. Verwenden Sie einen Saugnapf, um die Beleuchtung durch Drehen nach vorne zu entfernen. Trennen Sie den elektrischen Anschluss und montieren Sie die neue in umgekehrter Reihenfolge.

Wie wird der LED-Projektor ausgebaut?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein Spezialwerkzeug, um die Abdeckung und dann das Modul zu lösen. Trennen Sie den elektrischen Anschluss und montieren Sie das neue in umgekehrter Reihenfolge.

Welche Werkzeuge werden für Reparaturen benötigt?

Die empfohlenen Werkzeuge sind: ein Torx TX20-Bit (6,3 mm), ein 50-mm-Saugnapf, ein Spezialwerkzeug [00342180] und ein Schlitzschraubendreher.

Wie wird die Obst- und Gemüseschale entfernt?

Ziehen Sie die Schale vollständig heraus und entfernen Sie sie. Die Montage erfolgt in umgekehrter Reihenfolge.

Wie wird die Teleskopablage ausgetauscht?

Ziehen Sie die Ablage heraus, bis sich die Verriegelungslasche löst. Senken und drehen Sie die Ablage, um sie zu entfernen. Montieren Sie die neue in umgekehrter Reihenfolge.

Welche Sicherheitsvorkehrungen sind vor Reparaturen zu treffen?

Trennen Sie das Gerät 60 Sekunden vor jedem Eingriff vom Netz. Tragen Sie Schutzhandschuhe. Führen Sie nach der Reparatur einen Sicherheitstest gemäß VDE 0701 durch.

Kann ich die Türdichtung austauschen, wenn die Nut beschädigt ist?

Wenn die Nut beschädigt ist, kontaktieren Sie den Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.

Kann ich die LED-Beleuchtung selbst reparieren?

Nein, die LED-Beleuchtung ist ausschließlich dem Kundendienst oder autorisierten Fachleuten vorbehalten. Reparieren Sie sie nicht selbst.

Wo finde ich Originalersatzteile?

Verwenden Sie nur Originalersatzteile. Kontaktieren Sie den Siemens-Kundendienst zur Bestellung.

BEDIENUNGSANLEITUNG KI82FSDF0 SIEMENS

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Страница 10 от 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Page 104 of 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Page 110 of 481

4.2.1 Removing flat hinge

2021-03-10_9001628795 Copyright par BSH Hausgeräte GmbH Pages 170 à 481

Reparatur Hinweise - Kühlschrank

Zu diesem Dokument.... 183

1.1 Wichtige Hinweise: 183
1.1.1 Zweck 183

1.2 Zeichenerklärung.... 183

1.2.1 Gefahrenstufen.... 183

1.2.2 Gefahrensymbole 183

1.2.3 Struktur der Warnhinweise.... 184

1.2.4 Allgemeine Symbole 184

Sicherheit.... 185

2.1 Allgemeine Sicherheitshinweise 185

2.1.1 Alle Hausgeräte 185

Werkzeuge und Hilfsmittel.... 186

Instandsetzen 187

4.1 Austauschen der Türdichtung.... 187

4.1.1 Ausbauen der Türdichtung.... 187

4.1.2 Einbauen der Türdichtung 187

4.2 Austauschen des Flachscharniers 190

4.2.1 Ausbauen des Flachscharniers 190

4.2.2 Einbauen des Flachscharriers.... 191

4.3 Austauschen des Türabstellers.... 192

4.3.1 Ausbauen des Türabstellers 192

4.3.2 Einbauen des Türabstellers 192

4.4 Austauschen der Ablage 193

4.4.1 Ausbauen der Ablage.... 193

4.4.2 Einbauen der Ablage.... 193

4.5 Austauschen der ausziehbaren Ablage.... 194

4.5.1 Ausbauen der ausziehbaren Ablage.... 194

4.5.2 Einbauen der ausziehbaren Ablage.... 194

4.6 Austauschen des Obst- und Gemüsebehälters.... 195

4.6.1 Ausbauen des Obst- und Gemüsebehälters.... 195

4.6.2 Einbauen des Obst- und Gemüsebehälters.... 195

4.7 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 196

4.7.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters.... 196

4.7.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 196

4.8 Austauschen des Frischkühlbehälters 197

4.8.1 Ausbauen des Frischkühlbehälters 197

4.8.2 Einbauen des Frischkühlbehälters 197

4.9 Austauschen der seitlichen LED-Beleuchtung.... 198

4.9.1 Ausbauen der seitlichen LED-Beleuchtung.... 198

4.9.2 Einbauen der seitlichen LED-Beleuchtung 199

4.10 Austauschen des LED-Strahlers 200

4.10.1 Ausbauen des LED-Strahlers 200

4.10.2 Einbauen des LED-Strahlers 201

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Seite[104]von481

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt-	fläche
[0012:3456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex-	tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Saugnapf[00342224]	∅50 mm
Spezialwerkzeug[00342180]
Torx-Bit TX20[00340865]	6,3 mm (1/4")

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

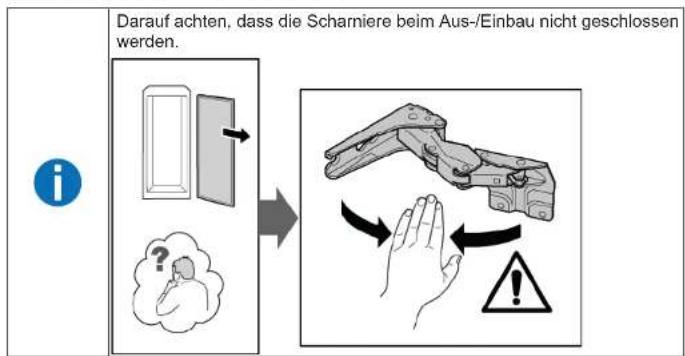

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
Die Tür ist offen.

4.2.1 Ausbauen des Flachscharniers

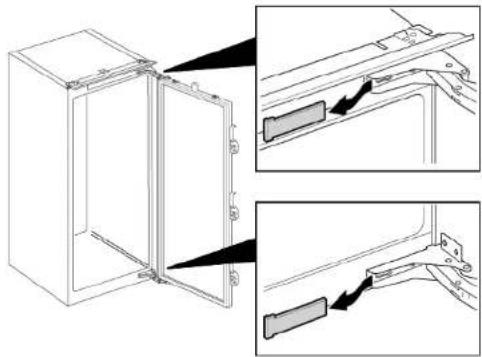

1. Die beiden Scharnierabdeckungen entfernen.

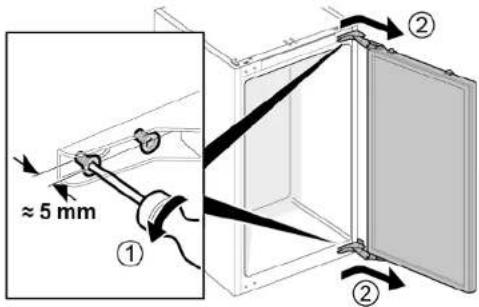

1. 1. Die vier Schrauben lösen (1).

2. Die Tür herausschieben und entfernen (2).

1. 1. Die vier Schrauben entfernen (1).

2. Die Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.3.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.3.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.4.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.4.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der ausziehbaren Ablage

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen der ausziehbaren Ablage

1. Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

1. Die ausziehbare Ablage absenken und seitlich herausschwenken.

2. Die ausziehbare Ablage ist entfernt.

4.5.2 Einbauen der ausziehbaren Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen des Obst- und Gemüsebehälters

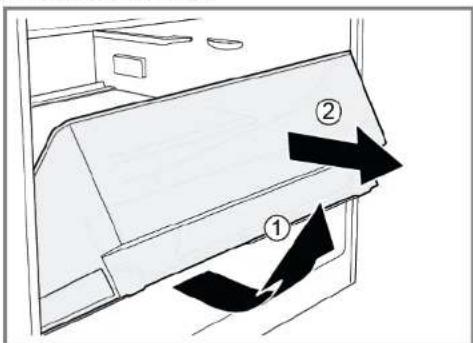

1. Den Behälter vollständig herausziehen (1).
2. Den Behälter entfernen (2).

Der Behälter ist entfernt.

4.6.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Voraussetzung:

Die Tür ist offen.

4.7.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

1. Die Glasplatte von der Trennplatte entfernen.

1. Den Obst- und Gemüsebehälter entnehmen.→ Seite 195

2. 1. Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
3. Die Trennplatte nach vorn ziehen (2).

1. Die Trennplatte anheben und seitlich herausschwenken.

Die Trennplatte ist entfernt.

1. 1. Die Abdeckung des Obst- und Gemüsebehälters anheben.

2. Die Abdeckung des Obst- und Gemüsebehälters nach vom ziehen und seitlich herausschwenken.

Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.

4.7.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Frischkühlbehälters

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Frischkühlbehälters

1. Den Frischkühlbehälter nach vorn neigen (1).
2. Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.

4.8.2 Einbauen des Frischkühlbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen der seitlichen LED-Beleuchtung

Spezielle Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach

VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.9.1 Ausbauen der seitlichen LED-Beleuchtung

1. Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.

1. Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen. Die seitliche LED-Beleuchtung ist entfernt.

4.9.2 Einbauen der seitlichen LED-Beleuchtung

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.
2. Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraumwand montieren (Haken einrasten).
   Die seitliche LED-Beleuchtung ist eingebaut.

Instandsetzen

4.10 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.10.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.10.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-03-10_9001628795 Copyright: BSH Hausgeräte GmbH Oldal 230 ettöl: 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Strona 324 z 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Página 350 de 481

4.2.1 Remover a dobradiça plana

2021-03-10_9001628795 Copyright BSH Hausgeräte GmbH Pagina 370 de la 481

2021-03-10_9001628795 Copyright by BSH Hausgeräte GmbH Página 430 de 481

4.2.1 Desmontar la bisagra plana
