Type de produit	Réfrigérateur
Marque	Siemens
Modèle	KI82FSDF0
Alimentation	Électrique
Éclairage intérieur	LED (latéral et projecteur)
Réfrigération	Compartiment réfrigérateur avec bacs de fruits et légumes, bac cool-fresh
Pièces remplaçables	Joint de porte, charnière, étagère de porte, tablette, tablette télescopique, bac de fruits et légumes, séparation/couvercle, bac cool-fresh, éclairage LED
Accessoires inclus	Clayettes, balconnets, bacs
Sécurité	Déconnexion secteur avant réparation, test de sécurité VDE 0701
Entretien	Nettoyage régulier, remplacement des pièces usées selon notice
Réparabilité	Conçu pour réparation par le consommateur avec pièces d'origine

FOIRE AUX QUESTIONS - KI82FSDF0 SIEMENS

Comment remplacer le joint de porte ?

Retirez le joint usé de la rainure. Montez le nouveau joint en le poussant dans la rainure. Réchauffez-le si nécessaire pour le reformer. Vérifiez l’absence de dommages dans la rainure avant montage.

Comment remplacer l’éclairage LED latéral ?

Débranchez l’appareil 60 secondes avant. Utilisez une ventouse pour retirer l’éclairage en le tournant vers l’avant. Déconnectez le raccord électrique, puis montez le nouveau en sens inverse.

Comment démonter le projecteur LED ?

Déconnectez l’appareil du secteur. Utilisez un outil spécial pour défaire le cache, puis le module. Débranchez le raccord électrique et montez le nouveau en ordre inverse.

Quels outils sont nécessaires pour les réparations ?

Les outils recommandés sont : un embout Torx TX20 (6,3 mm), une ventouse de 50 mm, un outil spécial [00342180] et un tournevis plat.

Comment enlever le bac de fruits et légumes ?

Extrayez complètement le bac, puis retirez-le. Le montage s’effectue dans l’ordre inverse.

Comment remplacer la tablette télescopique ?

Extrayez la tablette jusqu’à ce que la languette de verrouillage se débloque. Abaissez et faites pivoter la tablette pour la retirer. Montez la nouvelle en ordre inverse.

Quelles précautions de sécurité prendre avant de réparer ?

Débranchez l’appareil du secteur 60 secondes avant toute intervention. Portez des gants de protection. Après réparation, effectuez un test de sécurité selon VDE 0701.

Puis-je remplacer le joint de porte si la rainure est endommagée ?

Si la rainure est endommagée, contactez le service après-vente. Ne tentez pas de réparer vous-même.

L’éclairage LED est-il réparable par moi-même ?

Non, l’éclairage LED est exclusivement réservé au service après-vente ou à des spécialistes autorisés. Ne le réparez pas vous-même.

Où trouver les pièces détachées d’origine ?

Utilisez uniquement des pièces détachées d’origine. Contactez le service après-vente Siemens pour commander.

MODE D'EMPLOI KI82FSDF0 SIEMENS

Conseils de réparation - Réfrigérateur

i A propos de ce document.... 163

1.1 Informations importantes.... 163

1.1.1 Objectif 163

1.2 Explication des symboles.... 163

1.2.1 Niveaux de risque 163

1.2.2 Symboles de danger 163

1.2.3 Structure des indications d'avertissement 164

1.2.4 Symboles généraux 164

Sécurité.... 165

2.1 Consignes de sécurité générales.... 165

2.1.1 Tous les appareils électroménagers.... 165

Outils et aides.... 166

Réparation 167

4.1 Remplacer le joint de porte 167

4.1.1 Retirer le joint de porte 167

4.1.2 Monter le joint de porte.... 167

4.2 Remplacer la charnière plate.... 170

4.2.1 Retirer la charnière plate 170

4.2.2 Monter la charnière plate.... 171

4.3 Remplacer l'étagère de la porte.... 172

4.3.1 Retirer l'étagère de la porte.... 172

4.3.2 Monter l'étagère de la porte 172

4.4 Remplacer la tablette.... 173

4.4.1 Retirer la tablette.... 173

4.4.2 Monter la tablette 173

4.5 Remplacer la tablette télescopique 174

4.5.1 Retirer la tablette télescopique.... 174

4.5.2 Monter la tablette télescopique 174

4.6 Remplacer le bac de fruits et légumes 175

4.6.1 Retirer le bac de fruits et légumes.... 175

4.6.2 Monter le bac de fruits et légumes.... 175

4.7 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 176

4.7.1 Retirer la séparation et le couvercle du bac de fruits et légumes ..... 176

4.7.2 Monter la séparation et le couvercle du bac de fruits et légumes..... 176

4.8 Remplacer le bac cool-fresh 177

4.8.1 Retirer le bac cool-fresh.... 177

4.8.2 Monter le bac cool-fresh.... 177

4.9 Echange de l'éclairage LED latéral 178

4.9.1 Démontage de l'éclairage LED latéral 178

4.9.2 Montage de l'éclairage LED latéral 179

4.10 Changer le projecteur LED 180

4.10.1 Démontage du projecteur LED 180

4.10.2 Monter le projecteur LED 181

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Ventouse[00342224]	∅50 mm
Outil spécial[00342180]
Embout Torx TX20[00340865]	6,3 mm (1/4")

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la charnière plate

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

1. Retirer deux caches de charnière.


1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières sont retirées.

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.3.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.3.2 Monter l'étagère de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.4.1 Retirer la tablette

La tablette est retirée.

4.4.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette télescopique

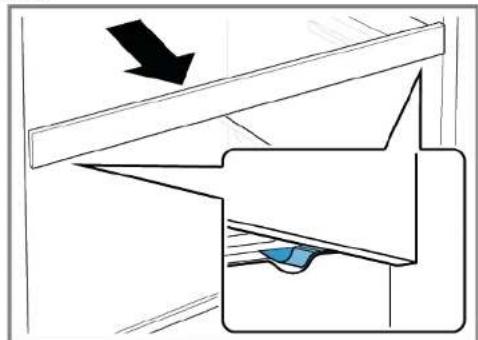

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.5.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.6.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).
2. Retirer le bac (2).

→ Le bac est retiré.

4.6.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→175

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.7.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.8.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Echange de l'éclairage LED latéral

Outillage nécessaire:

Ventouse ∅50 mm [00342224]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

⚠️ DANGER Risque d'électrocution en raison Risque d'électrocution en cas de r Les pièces électriques doiv qualifiés. Après la réparation, effectu ou les régulations spécifique

DANGER Risque d'électrocution par des Mort par électrocution. - Débrancher l'appareil du se démarrer la réparation.

PRUDENCE Arêtes vives ! Blessures par coupure ► Porter des gants de protect

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.9.1 Démontage de l'éclairage LED latéral

1. Fixer la ventouse dans le tiers supérieur de l'éclairage LED latéral.

1. Retirer l'éclairage LED latéral en tournant vers l'avant avec la ventouse.

1. Retirer le raccord électrique de l'éclairage LED latéral.

L'éclairage LED latéral est retiré.

4.9.2 Montage de l'éclairage LED latéral

1. Rétablir le raccord électrique de l'éclairage LED latéral.
2. Monter l'éclairage LED latéral sur la position correspondante contre la paroi du compartiment réfrigérateur (fixer les crochets).
   L'éclairage LED latéral est monté.

Réparation

4.10 Changer le projecteur LED

Outillage nécessaire:

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension !

Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les clayettes du réfrigérateur sont retirées.

4.10.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.10.2 Monter le projecteur LED

▶ Le montage s'effectue dans l'ordre chronologique inverse.

4.6 Auglu un dârzenu tvertnes nomaina

Prasība:
