Тип продукт	Хладилник
Марка	Siemens
Модел	KI82FSDF0
Захранване	Електрическо
Вътрешно осветление	LED (странично и проектор)
Охлаждане	Хладилно отделение с кошници за плодове и зеленчуци, cool-fresh кошница
Сменяеми части	Уплътнение на вратата, панта, рафт на вратата, стъклена полица, телескопична полица, кошница за плодове и зеленчуци, разделител/капак, cool-fresh кошница, LED осветление
Включени аксесоари	Рафтове, рафтове на вратата, кошници
Безопасност	Изключване от мрежата преди ремонт, тест за безопасност VDE 0701
Поддръжка	Редовно почистване, подмяна на износени части според инструкциите
Ремонтируемост	Проектиран за ремонт от потребителя с оригинални части

Често задавани въпроси - KI82FSDF0 SIEMENS

Как да сменя уплътнението на вратата?

Извадете износеното уплътнение от жлеба. Поставете новото уплътнение, като го натиснете в жлеба. Загрейте го ако е необходимо, за да го оформите. Проверете за повреди в жлеба преди монтаж.

Как да сменя страничното LED осветление?

Изключете уреда за 60 секунди преди това. Използвайте всмукателна чашка, за да извадите осветлението, като го завъртите напред. Изключете електрическата връзка, след това монтирайте новото в обратен ред.

Как да демонтирам LED проектора?

Изключете уреда от мрежата. Използвайте специален инструмент, за да свалите капака, след това модула. Изключете електрическата връзка и монтирайте новия в обратен ред.

Какви инструменти са необходими за ремонтите?

Препоръчителните инструменти са: накрайник Torx TX20 (6,3 mm), всмукателна чашка 50 mm, специален инструмент [00342180] и плоска отвертка.

Как да извадя кошницата за плодове и зеленчуци?

Извадете напълно кошницата, след това я махнете. Монтажът се извършва в обратен ред.

Как да сменя телескопичната полица?

Извадете полицата, докато заключващият език се освободи. Спуснете и завъртете полицата, за да я извадите. Монтирайте новата в обратен ред.

Какви мерки за безопасност да взема преди ремонт?

Изключете уреда от мрежата 60 секунди преди всяка намеса. Носете защитни ръкавици. След ремонта извършете тест за безопасност съгласно VDE 0701.

Мога ли да сменя уплътнението на вратата, ако жлебът е повреден?

Ако жлебът е повреден, свържете се с отдела за обслужване на клиенти. Не се опитвайте да ремонтирате сами.

Може ли LED осветлението да се ремонтира от мен?

Не, LED осветлението е изключително за отдела за обслужване на клиенти или упълномощени специалисти. Не го ремонтирайте сами.

Къде да намеря оригинални резервни части?

Използвайте само оригинални резервни части. Свържете се с отдела за обслужване на клиенти на Siemens, за да поръчате.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KI82FSDF0 SIEMENS

Съвети за ремонт - Refrigerator

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 11

4.3 Смяна на стелажа на вратата.... 12

4.3.1 Изваждане на стелажа на вратата 12

4.3.2 Монтиране на стелажа на вратата 12

4.4 Смяна на рафта.... 13

4.4.1 Изваждане на рафта 13

4.4.2 Монтиране на рафта 13

4.5 Смяна на разтегателния рафт 14

4.5.1 Изваждане на разтегателния рафт 14

4.5.2 Монтиране на разтегателния рафт.... 14

4.6 Смяна на контейнера за плодове и зеленчуци 15

4.6.1 Изваждане на контейнера за плодове и зеленчуци.... 15

4.6.2 Монтиране на контейнера за плодове и зеленчуци.... 15

4.7 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци.... 16

4.7.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци 16

4.7.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци 16

4.8 Смяна на контейнера за прясно охладени продукти 17

4.8.1 Изваждане на контейнера за прясно охладени продукти.... 17

4.8.2 Монтиране на контейнера за прясно охладени продукти.... 17

4.9 Смяна на LED светлината на страничната лента.... 18

4.9.1 Сваляне на LED светлината на страничната лента 18

4.9.2 Монтиране на LED светлината на страничната лента 19

4.10 Смяна на LED спот лампата.... 20

4.10.1 Сваляне на LED спот лампата.... 20

4.10.2 Монтиране на LED спот лампата 21

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[087C]		Идентифициране на специален съвет (текст и/или графика)
[093D]		Идентифициране на прост съвет (само текст)
[095D]		Идентифициране на връзка към видео урок
[096D]		Идентифициране на необходимите ин-струменти
[097D]		Идентифициране на необходимите предварителни условия
[098D]		Идентифициране на условие (ако ..., тогава ...)
[099D]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Смукателна чаша[00342224]	50 мм
Специален инструмент[00342180]
Накрайник Тогх TX20[00340865]	6,3 мм (1/4")

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентипация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

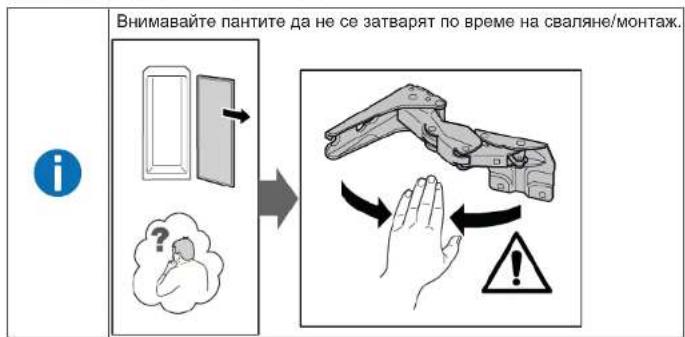

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

4.2.1 Сваляне на плоската панта

1. Отстранете двете капачета на пантите.


1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете вратата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.3.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.3.2 Монтиране на стелажа на вратата

4.4.2 Монтиране на рафта

4.5 Смяна на разтегателния рафт

Изискване:

Вратата е отворена.

4.5.1 Изваждане на разтегателния рафт

1. Издърпайте разтегателния рафт до освобождаване на фиксатора.

1. Спуснете разтегателния рафт и го завъртете настрани.

2. → Разтегателният рафт е изваден.

4.5.2 Монтиране на разтегателния рафт

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.6.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.6.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.7.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

1. Свалете стъклената плоча от преградната плоча.

1. Извадете контейнера за плодове и зеленчуци.→15

2. 1. Натиснете лоста отдолу върху двете страни на преградната плоча (1).
3. Издърпайте преградната плоча напред (2).

1. Вдигнете преградната плоча и я завъртете настрани. → Преградната плоча е извадена.

2. 1. Повдигнете капака на контейнера за плодове и зеленчуци.
3. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани. Капакът на контейнера за плодове и зеленчуци е свален.

4.7.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.8 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

4.8.1 Изваждане на контейнера за прясно охладени продукти

1. Наклонете контейнера за прясно охладени продукти напред (1).
2. Извадете контейнера за прясно охладени продукти (2).

Контейнерът за прясно охладени продукти е изваден.

4.8.2 Монтиране на контейнера за прясно охладени продукти

4.9 Смяна на LED светлината на страничната лента

Специални инструменти:

Смукателна чаша ∅50 мм [00342224]

Вашият уред е снабден с LED осветление, което не изисква поддръжка. Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трибва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар ▶ Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.9.1 Сваляне на LED светлината на страничната лента

1. Поставете смукателната чаша върху горната трета на LED светлината на страничната лента.

1. Издърпайте смукателната чаша с предната LED светлина на страничната лента с едно въртеливо движение.

1. Изключете електрическата връзка на LED светлината на страничната лента. LED светлина на страничната лента е свалена.

4.9.2 Монтиране на LED светлината на страничната лента

1. Свържете електрическата връзка на LED светлината на страничната лента.
2. Фиксирайте LED светлината на страничната лента на нейното място на стената на отделението (куките щракват).
   LED светлината на страничната лента е монтирана.

Ремонт

4.10 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.10.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.10.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
