Τύπος προϊόντος	Υποβρύχια αντλία βρώμικου νερού
Μάρκα	FLORABEST
Μοντέλο	FTS 1100 C3
Ονομαστική τάση	230 V ~ 50 Hz
Ονομαστική ισχύς εισόδου	1100 W
Μέγ. ρυθμός αποστράγγισης (Q max)	20000 l/h
Μέγ. ύψος κατάθλιψης (H max)	9 m
Μέγ. βάθος βύθισης	7 m
Μέγ. θερμοκρασία νερού	35 °C
Μέγ. μέγεθος σωματιδίων	35 mm
Συνδέσεις σωλήνα	1", 1¼", 1½"
Σημείο ενεργοποίησης ON	Περ. 520 mm
Σημείο απενεργοποίησης OFF	Περ. 230 mm
Μήκος καλωδίου δικτύου	10 m
Βάρος (συμπ. αξεσουάρ)	6.18 kg
Κατηγορία ασφαλείας	I
Βαθμός προστασίας	IPX8
Υλικό περιβλήματος	Ανοξείδωτο ατσάλι
Διακόπτης πλωτήρα	Ναι, ρυθμιζόμενος
Προστασία υπερφόρτισης θερμικά	Ναι
Περιεχόμενα συσκευασίας	Αντλία, γωνιακός προσαρμογέας, μειωτήρας, νάιλον σχοινί 8 m, εγχειρίδιο
Εγγύηση	3 χρόνια

Συχνές ερωτήσεις - FTS 1100 C3 FLORABEST

Τι είδους νερό μπορεί να χειριστεί αυτή η αντλία;

Η αντλία είναι σχεδιασμένη για βρώμικο νερό και λύματα με μέγιστο μέγεθος σωματιδίων 35 mm. Μπορεί να χειριστεί και καθαρό νερό, αλλά όχι επιθετικά, λειαντικά, διαβρωτικά, εύφλεκτα ή εκρηκτικά υγρά, αλμυρό νερό, καθαριστικά ή τρόφιμα.

Μπορώ να χρησιμοποιώ την αντλία συνεχόμενα;

Όχι, η αντλία δεν είναι κατάλληλη για συνεχή λειτουργία. Η συνεχής χρήση μειώνει την αντοχή και ακυρώνει την εγγύηση. Προορίζεται για διαλείπουσες εργασίες αποστράγγισης.

Πώς ρυθμίζω τον διακόπτη πλωτήρα;

Ο διακόπτης πλωτήρα (7) ρυθμίζεται αλλάζοντας τη θέση του στην ασφάλεια του πλωτήρα (8). Βεβαιωθείτε ότι το επίπεδο ON (περ. 520 mm) και OFF (περ. 230 mm) είναι εύκολα προσβάσιμα. Ελέγξτε τη λειτουργία ανυψώνοντας και κατεβάζοντας χειροκίνητα τον πλωτήρα ενώ η αντλία βρίσκεται στο νερό.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβω;

Συνδέετε πάντα σε πρίζα με διακόπτη διαρροής (RCD) ονομαστικής ≤30 mA. Μη λειτουργείτε αν υπάρχουν άτομα στο νερό. Χρησιμοποιείτε γερά υποδήματα. Αποσυνδέετε το φις πριν από τη συντήρηση. Η αντλία δεν πρέπει να λειτουργεί στεγνή ή να εκτίθεται σε παγετό.

Πώς καθαρίζω την αντλία;

Μετά από κάθε χρήση, καθαρίστε την αντλία με καθαρό νερό. Για μόνιμες εγκαταστάσεις, ελέγχετε τη λειτουργία του πλωτήρα κάθε 3 μήνες. Αφαιρέστε τη λάσπη από τον πυθμένα του φρέατος. Για να καθαρίσετε τον ανεμιστήρα, αφαιρέστε την πλάκα βάσης (4) ξεβιδώνοντας 3 βίδες και ξεπλύνετε με καθαρό νερό.

Τι πρέπει να κάνω αν η αντλία δεν ξεκινά;

Ελέγξτε εφαρμόζεται τάση δικτύου και ότι ο διακόπτης πλωτήρα βρίσκεται σε ψηλότερη θέση. Αν η αντλία δεν έχει εκροή, ελέγξτε τον εύκαμπτο σωλήνα για τσακίσματα ή παγιδευμένο αέρα. Γείρετε την αντλία υποβρύχια για να απελευθερωθεί ο αέρας.

Μπορώ να αντικαταστήσω μόνος μου τον αντιρευματικό βαλβίδα;

Ναι, ξεβιδώστε τον μειωτήρα (9) από τον γωνιακό προσαρμογέα (10), αφαιρέστε τον παλιό αντιρευματικό βαλβίδα (12) και το παρέμβυσμα (12b), τοποθετήστε το παρέμβυσμα στη νέα βαλβίδα και επανατοποθετήστε βεβαιώνοντας ότι η βαλβίδα ανοίγει προς την κατεύθυνση ροής.

Ποιο είναι το μέγιστο βάθος βύθισης;

Το μέγιστο βάθος βύθισης είναι 7 m. Μην το υπερβαίνετε για να αποφύγετε ζημιά στην αντλία.

Πώς αποθηκεύω την αντλία;

Αποθηκεύετε την αντλία καθαρή, στεγνή και μακριά από παιδιά. Ξεβιδώστε τον γωνιακό προσαρμογέα (10) για αποθήκευση. Προστατέψτε από παγετό.

Πού μπορώ να βρω ανταλλακτικά;

Ανταλλακτικά και αξεσουάρ διατίθενται στο www.grizzly-service.eu ή επικοινωνώντας με το κέντρο σέρβις (δείτε το εγχειρίδιο για αριθμούς τηλεφώνου). Έχετε έτοιμο τον αριθμό προϊόντος (IAN 279527) και την περιγραφή του είδους.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FTS 1100 C3 FLORABEST

ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΑΚΑΘΑΡΤΟΥ ΝΕΡΟΥ

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

DE AT CH

SCHMUTZWASSER-TAUCHPUMPE

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

DE AT CH

GR / CY Μετάφραση των αυθεντικών οδηγιών λειτουργίας Σελίδα 17

Ειδικές υποδείξεις για την ασφαλή

λειτουργία......18

Σκοπός χρήσης 18

Λειτουργικά εξαρτήματα......19

Παραδοτέα υλικά 19

Περιγραφή λειτουργίας 19

Σύνοφη 19

Τεχνικά στοιχεία....19

Χαρακτηριστιστικά απόδοσης ...... 20

Υποδείξεις ασφαλείας......20

Επιγραφές πάνω στη συσκευή ..... 20

Σύμβολα στις οδηγίες 20

Γενικές υποδείξεις ασφαλείας ..... 20

Η εγκατάσταση......23

Τοποθέτηση/ανάρτηση 23

Σύνδεση δικτύου ηλεκτρικού ρεύματος 23

Σύνδεση του αγωγού 23

Ρύθμιση του σημείου αποκατασης διακόπτη 24

Η θέση σε λειτουργία...... 24

Καθαρισμός/συντήρηση/ αποθήκευση....25

Γενικές εργασίες καθαρισμού και συντήρησης 25

Αντικατάσταση στοπ επιστροφής ροής 25

Καθαρισμός της φτερωτής 26

Αποθήκευση 26

Απόσυρση/προστασία του περιβάλλοντος......26

Εγγύηση 26

Σέρβις επισκευής......28

Service-Center 28

Ανίχνευση βλαβών 29

Εισαγωγέας....29

Ανταλλακτικά/Αξεσουάρ 30

Μετάφραση της πρωτότυπης

Δήλωσης συμμόρφωσης CE......47

Εισαγωγή

Συγχαρητήρια για την αγορά της νέας συ- σκευής σας. Προτιμήσατε να αγοράσετε ένα προϊόν ανώτερης ποιότητας.

Η ποιότητα αυτής της συσκευής ελέγχθηκε κατά τη διάρκεια της παραγωγής, αλλά και σε τελικό έλεγχο. Με τον τρόπο αυτό εξασφαλίστηκε η λειτουργικότητα της συσκευής σας. Δεν αποκλείεται σε μεμονωμένες περιπτώσεις να βρίσκονται στη συσκευή ή στους σωλήνες κατάλοιπα νερού ή λιπαντικών. Το γεγονός αυτό δεν αποτελεί ελάττωμα ή βλάβη της συσκευής και δεν είναι καθόλου ανησυχητικό.

Οι οδηγίες χρήσης αποτελούν αναπόσπαστο τμήμα αυτού του προϊόντος. Περιέχουν σημαντικές υποδείξεις για την ασφάλεια, τη χρήση και διάθεση της συσκευής. Πριν τη χρήση του προϊόντος να εξοικειωθείτε με όλες τις οδηγίες χειρισμούς και τις υποδείξεις ασφα- λείας. Να χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται και μόνο για τον αναφερόμενο σκοπό. Να φυλάξετε καλά τις οδηγίες και να τις παραδώσετε σε τρίτους μαζί με το προϊόν.

Ειδικές υποδείξεις για την ασφαλή λειτουργία

- Σε περίπτωση που βρίσκονται άτομα στο νερό, απαγορεύεται η χρήση της συσκευής. Υφίσταται κίνδυνος ηλεκτροπληξίας.

- Συνδέετε τη συσκευή μόνο σε ρευματοδότες με διακόπτη κυκλώματος βλάβης γείωσης (διακόπτη ΤΙ) με ονομαστικό ρεύμα που δεν ξεπερνά τα 30 mA. Ασφάλεια τουλάχιστον 6 A.

- Σε περίπτωση βλάβης του καλωδίου αυτής της συσκευής, πρέπει, προς αποφυγή κινδύνου, να αντικατασταθεί από τον κατασκευαστή, το τμήμα του εξυπηρέτησης πελατών, ή παρόμοια εξειδικευμένο πρόσωπο.

- Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 ετών καθώς και από άτομα με περιορισμένες σωματικές, αισθητικές ή πνευματικές ικανότητες ή με έλλειψη πείρας και γνώσεων, εφόσον επιτηρούνται από άτομο αρμόδιο για την ασφάλεια ή εάν έλαβαν οδηγίες για την ασφαλή χρήση της συσκευής. Τα παιδιά δεν επιτρέπτεται να παίζουν με τη συσκευή. Καθαρισμός και συντήρηση εκ μέρους του χρήστη δεν επιτρέπτεται να εκτελούνται από μη επιτηρούμενα παιδιά.

- Οι ρύποι στο υγρό μπορεί να προκύψουν λόγω εκροής λιπαντικών.

- Προσέξτε τις περαιτέρω υποδείξεις στο Κεφάλαιο «Συντήρηση και καθαρισμός».

Σκοπός χρήσης

Η αντλία λυμάτων είναι μια αντλία αφαίρεσης νερού και προορίζεται για την προώθηση καθαρού και βρώμικου νερού (μέγ. μέγεθος σωματιδίων 35 mm) σε θερμοκρασία έως και 35 °C το ανώτερο.

Είναι π.χ. κατάλληλη για την μεταφορά ή άντληση δεξαμενών και περιεκτών, για άντληση πλημμυρισμένων υπογείων και για την αφαίρεση νερού από πηγάδια και φρεάτια. Αυτή η συσκευή δεν είναι κατάλληλη για επαγγελματική χρήση. Σε περίπτωση επαγγελματικής χρήσης παύει να ισχύει η εγγύηση.

Οποιαδήποτε άλλη χρήση, η οποία δεν εγκρίνεται ρητά μέσα από τις οδηγίες αυτές, μπορεί να οδηγήσει σε βλάβες της συσκευής και να αποτελέσει σοβαρό κίνδυνο για το χρήστη.

Η αντλία δεν είναι κατάλληλη για συνεχή λειτουργία. Η συνεχής λειτουργία μειώνει τη διάρκεια ζωής και το χρόνο εγγύησης. Ο χειριστής ή χρήστης είναι υπεύθυνος για ατυχήματα και ζημιές άλλων ανθρώπων ή των περιουσιών τους.

Ο κατασκευαστής δεν ευθύνεται για ζημιές που προκλήθηκαν λόγω μη ενδεδειγμένης χρήσης ή λόγω εσφαλμένου χειρισμού.

Λειτουργικά εξαρτήματα

Την απεικόνιση των σημαντικό- τερων εξαρτημάτων λειτουργίας θα βρείτε στη σελίδα-φάκελλο.

Παραδοτέα υλικά

Βγάλτε τη συσκευή από τη συσκευασία και ελέγξτε, αν είναι πλήρης:

• Ετοιμη, συναρμολογημένη αντλία λυ- μάτων
• Υωνιακός σύνδεσμος
• Συστολή
• 8 m váilov σχοινί ανάσυρσης
• Οδηγιών χρήσης

Διαθέστε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς.

Περιγραφή λειτουργίας

Η αντλία λυμάτων διαθέτει ένα πλαίσιο από ανοξείδωτο ατσάλι, μια σταθερή βεντούζα και έναν ανοξείδωτο άξονα κινητήρα. Η αντλία είναι εξοπλισμένη με ένα πλωτό κύκλωμα προστασίας, το οποίο ενεργοποιεί ή απενεργοποιεί τη συσκευή αυτόματα, ανάλογα με τη στάθμη του νερού.

'Ενας προστατευτικός θερμοδιακόττης προστατεύει τον κινητήρα από υπερφόρτωση. Για τη λειτουργία των εξαρτημάτων χειρισμού ανατρέξτε στις παρακάτω περιγραφές.

Σύνοφη

1 Στρογγυλή λαβή

2 Πλαίσιο αντλίας
3 'Εξοδος αντλίας
4 Πάτος
5 Báση
6 Καλώδιο σύνδεσης δικτύου
7 Πλωτός διακόπτης
8 Υποδοχή για πλωτό διακόπτη
9 Συστολή
10 Υωνιακός σύνδεσμος
11 8 m váilov σχοινί ανάσυρσης

12 Σύστημα αναστολής αναρροής

Τεχνικά στοιχεία

Ονομαστική τάση ......230 V\~, 50 Hz

Ονομαστική ισχύς/ισχύς σύνδεσης..1100 W

Ποσότητα άντλησης το ανώτ

(Qmax). 20000 l / h

'Υψος άντλησης το ανώτ. (Η max) ..... 9 m

'Υψος βύθισης το ανώτ. 7 m

Θερμοκρασία νερού το ανώτ.

(T max) 35 °C

Σύνδεση σωλήνα ...... 1“, 1¼“, 1½“

Ξένο σώμα το ανώτ. 35 mm

Υψος θέσης λειτουργίας:

ON ...... περίπ. 520 mm

OZZ ...... περίπ. 230 mm

Ονομασία 10 m

Βάρος (με αξεσουάρ) ......6,18 kg

Κλάση προστασίας ...... I

Είδος προστασίας......IPX8

Υπάρχει δυνατότητα τεχνικών και οπτικών αλλα-γών χωρίς προηγούμενη ειδοποίηση στα πλαίσια της εξέλιξης. Ως εκ τούτου, όλα τα μέτρα, οι υποδείξεις καθώς και τα στοιχεία των παρόντων οδηγιών χρήσης δεν παρέχουν εγγύηση. Οι νομικές αξιώσεις, οι οποίες εγείρονται με αφορμή της οδηγίες χρήσης, δεν μπορούν να επικαλ-εστούν για το λόγο αυτό.

GRCY

Οι μέτρηση των μέγιστων δεδομένων απόδοσης γίνεται εφόσον η έξοδος είναι σε ευθεία και άμεση θέση. Ο γωνιακός προσαρμογέας ενδέχεται να μειώνει την απόδοση.

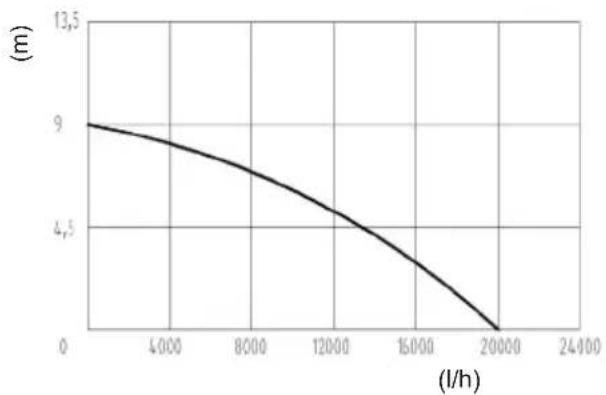

Χαρακτηριστιστικά απόδοσης

Υποδείξεις ασφαλείας

Το κεφάλαιο αυτό διαπραγματεύ- εται τις βασικές προδιαγραφές ασφαλείας κατά την εργασία με τη συσκευή.

Επιγραφές πάνω στη συ- σκευή

Προσοχή!

Δεν είναι κατάλληλη για νερό με υφηλή συσκέντρωση σε άμμο!

Εξοικειωθείτε καλά πριν από την εργασία με όλα τα στοιχεία χειρισμού, ιδιαίτερα με τις λειτουργίες και τις επενέργειες. Ρωτήστε ενδεχ. κάποιον ειδικό. Διαβάστε προσεκτικά τις οδηγίες χρήσης, που σχετίζονται με τη συσκευή!

Προσοχή! Σε περιπτώσεις που το καλώδιο έπαθε ζημία ή έχει κοπεί να βγάζετε αμέσως το ρευματολήπτη από τη πρίζα.

Μεγαλύτερο εφικτό βάθος λειτουργίας

Οι συσκευές δεν επιτρέπεται να καταλήγουν στα οικιακά απορρίμματα.

Σύμβολα στις οδηγίες

Σύμβολα κινδύνου με στοιχεία για την πρόληψη προσωπικών και υλικών ζημιών.

Σύμβολο υποχρέωσης (στη θέση του συμβόλου έκτακτης ανάγκης επεξηγείται η αντίστοιχη υποχρέωση) με στοιχεία για την πρόληψη ζημιών.

Σύμβολο υπόδειξης με πλη- ροφορίες για τον καλύτερο χειρισμό της συσκευής.

Γενικές υποδείξεις ασφαλείας

Εργασία με τη συσκευή:

Προσοχή: Έτσι θα αποφύγε- τε ατυχήματα και τραυματι- σμούς:

- Ενδεχομένως τοπικοί κανονισμοί να καθορίζουν το κατώτατο όριο ηλικίας του χειριστή. Ενδεχομένως τοπικοί κανονισμοί να καθο-

ρίζουν το κατώτατο όριο ηλικίας του χειριστή.

• Για προστασία κατά ηλεκτροπληξίας να φοράτε γερά παπούτσια.
- Λάβετε τα αναγκαία μέτρα ώστε τα παιδιά να παραμένουν μακριά από τη συσκευή, όταν αυτή βρίσκεται σε λειτουργία. Υφίσταται κίνδυνος τραυματισμού!
- Μη χρησιμοποιείτε τη συσκευή κοντά σε εύφλεκτα υγρά ή αέρια. Σε περίπτωση μη συμμόρφωσης με την υπόδειξη αυτή, υφίσταται κίνδυνος πυρκαγιάζα ή έκρηξης.
• Φυλάσσετε τη συσκευή σε ένα ξηρό μέρος και εκτός της εμβέλειας των παιδιών.

Προσοχή! Έτσι θα αποφύγετε ζημιές της συσκευής και ενδεχόμενες συνακόλουθες ζημιές προσώπων:

- Δεν επιτρέπεται η προώθηση δραστικών, τριπτικών / σα σμύριδα (π.χ. νερό με άμμο), καυστικών, εύφλεκτων (π.χ. καύσιμα κινητήρων) ή εκρηκτικών υγρών, αλατόνερου, καθαριστικών μέσων και ειδών διατροφής. Η θερμοκρασία του υγρού προώθησης δεν επιτρέπεται να ξεπερνάει τους 35 °C. Τυχόν μη τήρηση ενδέχεται να προκαλέσει ζημιές στη συσκευή και να θέσει το χρήστη σε κίνδυνο.

- Μην εργάζεστε με συσκευές που έχουν υποστεί ζημιές, που δεν είναι πλήρεις ή που τροποποιήθηκαν χωρίς την έγκριση του κατασκευαστή. Πριν από

τη θέση σε λειτουργία, δώστε εντολή σε κάποιον ειδικό να ελέγξει, αν είναι διαθέσιμα όλα τα απαιτούμενα ηλεκτρικά μέτρα προστασίας.

- Επιτηρείτε τη συσκευή κατά τη διάρκεια της λειτουργίας (κυρίως σε οικιακούς χώρους), για να αναγνωρίσετε έγκαιρα ενδεχόμενη αυτόματη παύση ή ενδεχόμενη ξηρή λειτουργία της αντλίας. Ελέγχετε τακτικά τη λειτουργία του πλωτού διακόπτη (βλέπε κεφάλαιο „Θέση σε λειτουργία“). Σε περίπτωση μη τήρησης των υποδείξεων αυτών, εκπίπτουν οποιεσδήποτε αξιώσεις εγγύησης και ευθύνης.

- Παρακαλούμε, λάβετε υπόψη σας πως η αντλία δεν ενδείκνυται για συνεχή λειτουργία (π.χ. για τεχνητές λιμνούλες κήπων). Ελέγχετε τη συσκευή τακτικά ως προς την απρόσκοπτη λειτουργία της.

- Λάβετε υπόψη σας πως στη συσκευή χρησιμοποιούνται λιπαντικά μέσα, τα οποία, υπό προϋποθέσεις, μπορεί κατά την εκροή της να προκαλέσουν ζημιές ή ρύπανση. Μη χρησιμοποιείτε την αντλία σε τεχνητές λιμνούλες κήπων με ψάρια ή πολύτιμα φυτά.

- Μη μεταφέρετε και μη στερεώνε- τε τη συσκευή από το καλώδιο ή τον αγωγό πίεσης.

• Προστατεύετε τη συσκευή από τον παγετό και την ξηρή λειτουργία.

- Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα και μη διεξάγετε τροποποιήσεις στη συσκευή.

GRCY

- Παρακαλούμε, διαβάστε τις υποδείξεις των οδηγιών χειρισμού πάνω στο θέμα „Συντήρηση και καθαρισμός“. Οποιαδήποτε περαιτέρω μέτρα, ειδικά το άνοιγμα της συσκευής, πρέπει να λαμβάνονται από εξειδικευμένο ηλεκτροτεχνίτη. Σε περίπτωση ανάγκης επισκευής, αποταθείτε στο Κέντρο Σέρβις μας.

Ηλεκτρική ασφάλεια:

Προσοχή: Έτσι θα αποφύγετε ατυχήματα και τραυματισμούς οφειλόμενα σε ηλεκτροπληξία:

- Κατά τη λειτουργία της συσκευής, μετά την τοποθέτηση, το φις του δικτύου πρέπει να είναι ελεύθερα προσβάσιμο.

• Πριν θέσετε σε λειτουργία τη νέα σας αντλία, δώστε εντολή σε κάποιον ειδικό να ελέγξει τα παρακάτω:

- Η γείωση, ο μηδενισμός και ο διακόπτης ασφαλείας πρέπει να ανταποκρίνονται στις προδιαγραφές ασφαλείας των επιχειρήσεων παροχής ενέργειας και να λειτουργούν απρόσκοπτα.

- Προστασία των ηλεκτρικών συνδέσεων από την υγρασία.

- Σε περίπτωση που υπάρχει κίνδυνος πλημμύρας, φέρτε τις συνδέσεις σε περιοχές ασφαλείς από υπερχειλίσεις.

• Φροντίστε ώστε η τάση του ρεύματος να συμφωνεί με τα στοιχεία τις πινακίδας τύπου.

• Πριν από κάθε χρήση ελέγχετε

συσκευή, καλώδιο και φις για ζημιές. Τα ελαττωματικά καλώδια δεν επιτρέπεται να επισκευάζονται, παρά πρέπει να αντικαθίστανται με νέα.Σε περίπτωση βλάβης της συσκευής σας, αφήστε να επισκευαστεί από εγκεκριμένο ειδικό τεχνίτη.

- Μη χρησιμοποιείτε το καλώδιο για να τραβήξετε το φις από την πρίζα. Προστατεύετε το καλώδιο από τη ζέστη, έλαια και αιχμηρές γωνίες.

- Μη μεταφέρετε και μη στερεώνε- τε τη συσκευή από το καλώδιο. Χρησιμοποιείτε μόνο καλώδια προέκτασης που διαθέτουν προ- στασία πιτσιλίσματος και προ- ορίζονται για εξωτερική χρήση. Ξετυλίγετε πάντα την μπομπίνα του καλωδίου εντελώς πριν τη χρήση. Ελέγχετε το καλώδια για ενδεχόμενες ζημιές.

• Πριν από όλες τις εργασίες στη συσκευή, σε περίπτωση διαρροής στο σύστημα της υδραυλικής εγκατάστασης, κατά τη διάρκεια των διαλειμμάτων και όταν δεν χρησιμοποιείτε τη συσκευή να βγάζετε το βύσμα από την πρίζα.

- Τα καλώδια δικτύου δεν επι- τρέπεται να έχουν μικρότερη διατομή από τους ελαστικούς αγωγούς με την ονομασία Η07RN8-F. Το μήκος του αγω- γού πρέπει να ανέρχεται στα 10 m. Η διατομή των συρμάτων του καλωδίου προέκτασης πρέπει να ανέρχεται τουλάχιστον σε 2,5 mm².

• Διεξάγετε την εγκατάσταση ηλεκτρολογικών σύμφωνα με τις εθνικές προδιαγραφές.

Η εγκατάσταση

Τοποθέτηση/ανάρτηση

• Το φρέαρ τοποθέτησης της αντλίας πρέπει να έχει διαστάσεις τουλάχιστον 40 x 40 x 50 cm, έτσι ώστε ο πλωτός διακόπτης (7) να μπορεί να κινείται ελεύθερα.

- Μπορείτε να κρεμάσετε τη συσκευή από τη στρογγυλή λαβή (1) ή να στηθεί στον πυθμένα.

Για κρέμασμα και/ή τράβηγμα της αντλίας προς τα έξω μπορείτε να χρησιμοποιήσετε το συμπαραδιδόμενο νάιλον σχοινί ανάσυρσης (1.1).

Για ασφαλή ανάρτηση κάντε δυο θηλιές γύρω από τις βάσεις καλωδίου που δείχνουν προς τα κάτω και μετά τραβήξτε το νάιλον σχοινί ανάσυρσης προς τα πάνω περνώντας το μέσα από τη στρογγυλή λαβή.

Ποτέ μην κρεμάτε τη συσκευή από το σωλήνα.

Φροντίστε ώστε σε καμία πε- ρίπτωση να μην κρατάτε ή να κρεμάτε τη συσκευή από το καλώδιο του δικτύου. Κίνδυνος ηλεκτροπληξίας από ελαττωμα- τικά καλώδια δικτύου.

Λάβετε υπόψη σας πως με το χρό- νο ο πάτος του φρεατίου μπορεί να μαζέψει βρομιά και άμμο, πράγμα που μπορεί να βλάψει την αντλία. Συνιστούμε να τοποθετήσετε την αντλία σε ένα τούβλο.

Όταν η στάθμη του νερού είναι χαμηλή, η λάσπη που βρίσκεται στον πάτο του φρεατίου μπορεί να ξεραθεί και να παρεμποδίσει την εκκίνηση της αντλίας.

Σύνδεση δικτύου ηλεκτρικού ρεύματος

Η αντλία που αποκτήσατε είναι ήδη εξοπλισμένη με φις σούκο. Η συσκευή προορίζεται για σύνδεση σε πρίζα σούκο με διακόπτη ασφαλείας (διακόπτης FI) 230 V \~ 50 Hz.

Σύνδεση του αγωγού

Η εγκατάσταση της αντλίας πραγματοποι- είται

- είτε με σταθερό σωλήνα

- είτε με εύκαμπτο πλαστικό σωλήνα.

1. Βιδώστε τον γωνιακό προ- σαρμογέα (10) στην έξοδο της αντλίας (3).

2. Τοποθετήστε τη στεγανοποίηση (12b) στο στοπ επιστροφής ροής (12a).

3. Τοποθετήστε έτσι το στοπ επιστροφής ροής (12) μεταξύ του γωνιακού αντάπτορα (10) και της συστολής (9), ώστε η βαλβίδα να ανοίγει προς την κατεύθυνση ροής και να κλείνει αντίθετα από την κατεύθυνση ροής.

4. Περάστε το σωλήνα πάνω από τη συστολή (9) και στερεώστε τον με κολλάρο για σωλήνα.

Η χρησιμοποιήστε βιδωτό σύνδε- σμο στον γωνιακό προσαρμογέα (10) ή στη συστολή (9).

1 Έξοδος με εσωτερικό σπείρωμα 1½ “ στην αντλία για τη σύνδεση του γωνια- κού προσαρμογέα (10) ή για την άμεση σύνδεση ενός σωλήνα με εξωτερικό σπείρωμα 1½ ”;

GRCY

② Έξοδος με εξωτερικό σπείρωμα 1½ “στον γωνιακό προσαρμογέα (10) για σύνδεση της συστολής (9) ή βιδωτού σύνδεσμου 1½”;
③ Έξοδος στη συστολή (9) για τη σύνδεση σωλήνα 1¼ “ ή 1½ “ σαν σύνδεσμος σύσφίξης (στερέωση της μανσέτας);
4 Έξοδος με εξωτερικό σπείρωμα 1" στη συστολή (9) για σύνδεση βιδωτού σύνδεσμου 1";
⑤ Έξοδος με 1" στη συστολή (9) για σύνδεση σωλήνα 1" με στερέωση σύσφιξης (στερέωση της μανσέτας).

Προσέξτε κατά τη χρήση της συστολής (Ø 19,3 mm) πως το μέγεθος των σωματιδίων δεν επι-τρέπεται να υπερβαίνει τα 19 mm, διότι διαφορετικά θα βουλώσει και η συστολή και ο σωλήνας.

Για αύξηση της απόδοσης της αντλίας, μπορεί να αφαιρεθεί το στοπ παλινδρόμησης (12) από τον προσαρμογέα (10) (βλέπε B.Αντικατάσταση στοπ παλινδρόμησης"). Αυτό προτείνεται ιδιαίτερα όταν πρόκειται για συνδέσεις ελαστικού σωλήνα μικρότερες από 1". Παρακαλούμε έχετε υπόψη ότι τότε ενδέχεται κατά την άντληση ή τη διακοπή ρεύματος να παλινδρομήσει το νερό.

Ρύθμιση του σημείου αποκατα- σης διακόπτη

Το σημείο αποκατάστασης διακόττη του πλωτού διακόττη (7) μπορεί να ρυθμίζεται με αλλαγή της θέσης του πλωτού διακόττη στο πλέγμα του πλωτού διακόττη. Παρακαλείστε να ελέγξετε πριν από τη θέση σε λειτουργία τα παρακάτω σημεία (8):

• Ο πλωτός διακόπτης ( 7) πρέπει να είναι τοποθετημένος κατά τέτοιο τρόπο ώστε το ύψος της αποκατάστασης του διακόπτη για άνοιγμα και κλείσιμο να μπορεί να επιτυγχάνεται εύκολα και χωρίς να χρειάζεται δύναμη. Αυτό το ελέγχετε αν βάλετε την αντλία σε ένα δοχείο γεμάτο με νερό και ανεβάζετε και στη συνέχεια ξαναβυθίζετε προσεκτικά με το χέρι τον πλωτό διακόπτη. Έτσι μπορείτε να δείτε αν η αντλία τίθεται σε ή εκτός λειτουργίας.

• Προσέξτε ώστε η απόσταση μεταξύ του κουμπιού του πλωτού διακόπτη και του πλέγματος του πλωτού διακόπτη να μην είναι πολύ μικρή. Αν η απόσταση είναι πολύ μικρή, τότε δεν παρέχεται εγγύηση άψογης λειτουργίας.
- Προσέξτε κατά τη ρύθμιση του πλωτού διακόπτη ώστε ο πλωτός διακόπτης να μην αγγίζει το έδαφος πριν από το κλείσιμο της αντλίας.

Προσοχή! Κίνδυνος στεγνής λει- τουργάις και καταστροφής της συ- σκευής.

Η θέση σε λειτουργία

- Ελέγξτε αν η αντλία στέκεται σταθερά στον πάτο του φρέατος ή αν είναι ασφαλώς αναρτημένη.

• Ελέγξτε αν ο αγωγός πίεσης τοποθετήθηκε σωστά και αν η έξοδος αντλίας που δε χρησιμο- ποιείται είναι ερμητικά κλειστή.
• Αποφεύγετε την ξηρή (χωρίς υγρό) λειτουργία της αντλίας. Σε αντίθετη περίπτωση ή σε περίπτωση στεγνής λειτουργίας εκπίπτουν οι αξιώσεις εγγύησης και ευθύνης.

• Διαπιστώνετε αν η ηλεκτρική σύνδεση είναι 230 V – 50 Hz.

- Ελέγχετε την κανονική κατάσταση της ηλεκτρικής πρίζας (διακόπτης FI).

• Διαπιστώνετε να μην έρχεται ποτέ υγρασία ή νερό στην ηλεκτρική σύνδεση.

Καθαρισμός/συντήρηση/ αποθήκευση

Πρέπει να καθαρίζετε και να περιποιείστε τακτικά τη συσκευή σας. Αυτό αποτελεί εγγύηση για αποδοτικότητα και μακρά διάρκεια ζωής.

Αναθέστε τις εργασίες που δεν περιγράφονται στις οδηγίες αυτές στο Κέντρο Σέρβις της εταιρίας μας. Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα.

'Ετσι αποφεύγετε τις βλάβες της συσκευής και ενδεχόμενους τραυματισμούς ατόμων.

Πριν από οποιαδήποτε εργασία συντήρησης βγάζετε το κορδόνι γραμμής. Υφίσταται κίνδυνος ηλεκτροπληξίας ή τραυματισμού από κινούμενα τμήματα.

Γενικές εργασίες καθαρισμού και συντήρησης

• Σε περιπτώσεις μεταφορικής χρήσης πρέπει η αντλία να καθαρίζεται με καθαρό νερό μετά από κάθε χρήση.
• Σε περιπτώσεις σταθερής εγκατάστασης πρέπει να ελέγχεται η λειτουργία του πλωτού διακόπτη (7) σε τακτά διαστήματα (το αργότερο κάθε τρεις μήνες).

- Νήματα και ινώδη τεμάχια, που ενδεχομένως κατακάθισαν στο περίβλημα της αντλίας , τα αφαιρείτε με εκτοξευτήρα νερού.

- Να αφαιρείτε τακτικά τη λάσπη από τη βάση του φρέατος και να καθαρίζετε και τα τοιχώματα του φρέατος.

• Να καθαρίζετε τις εναποθέσεις στον πλωτό διακόπτη με καθαρό νερό.

- Όταν η αντλία δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, τότε πρέπει η αντλία να καθαρίζεται καλά μετά την τελευταία και πριν από τη νέα χρήση, επειδή εξαιτίας των εναποθέσεων και των υπολοίπων είναι δυνατόν να προκύψουν δυσκολίες κατά την εκκίνηση.

Αντικατάσταση στοπ επιστροφής ροής

Αντικαταστήστε ένα ελαττωματικό στοπ επιστροφής ροής (δείτε «Ανταλλακτικά/Αξεσουάρ»).

1. Ξεβιδώστε τη συστολή (9) στον γωνιακό αντάπτορα (10) και αφαιρέστε το στοπ επιστροφής ροής (12a) και τη στεγανοποίηση (12b).

2. Τοποθετήστε τη στεγανοποίηση (12b) στο νέο στοπ επιστροφής ροής (12a).

3. Τοποθετήστε έτσι το στοπ επιστροφής ροής (12) μεταξύ του γωνιακού αντάπτορα (10) και της συστολής (9), ώστε η βαλβίδα να ανοίγει προς την κατεύθυνση ροής και να κλείνει αντίθετα από την κατεύθυνση ροής.

Καθαρισμός της φτερωτής

Πριν από οποιαδήποτε εργασία συντήρησης βγάζετε το κορδόνι γραμμής.Υφίσταται κίνδυνος ηλεκτροπληξίας ή τραυματισμού από κινούμενα τμήματα.

Σε περίπτωση ρύπανσης ή μπλοκαρίσμα- τος της πτερωτής, μπορείτε να την καθα- ρίσετε μέσω της εξόδου της αντλίας (3) ή ξεβιδώνοντας την πλάκα της βάσης:

1. Ξεβιδώστε τον γωνιακό προσαρμογέα (10) στην έξοδο της αντλίας (3).

2. Αφαιρέστε τις 3 βίδες στην κάτω πλευρά του ποδιού (5) και απομακρύνετε τη ν πλάκα της βάσης (4).

3. Καθαρίστε τη φτερωτή μα καθα- ρό νερό.

4. Η συναρμολόγηση πραγματο- ποιείται με την αντίστροφη σει- ρά.

Οποιαδήποτε περαιτέρω μέτρα, ειδικά το άνοιγμα της αντλίας, πρέπει να λαμβάνονται από εξειδικευμένο ηλεκτροτεχνίτη. Σε περίπτωση ανάγκης επισκευής, αποταθείτε στο Κέντρο Σέρβις μας.

Αποθήκευση

• Φυλάσσετε τη συσκευή καθαρή, στεγνή και εκτός της εμβέλειας των παιδιών.

- Πριν φυλάξετε τη συσκευή ξεβιδώστε τον γωνιακό προσαρμογέα (1.0)

Απόσυρση/προστασία του περιβάλλοντος

Παραδώστε συσκευή, αξεσουάρ και συ- σκευασία για ανακύκλωση που σέβεται το περιβάλλον.

Μην πετάτε τις ηλεκτρικές συσκευές στα σκουπίδια.

Παραδώστε τη συσκευή σε έναν τόπο ανακύκλωσης. Τα χρησιμοποιημένα πλαστικά και μεταλλικά τμήματα μπορούν να διαχωριστούν πλήρως και να προωθηθούν για ανακύκλωση. Για περισσότερες πληροφορίες απευθυνθείτε στο κέντρο σέρβις της εταιρίας μας. Τη απόρριψη των ελαττωματικών σας συσκευών που μας στέλνετε την αναλαμβάνουμε δωρεάν.

Εγγύηση

Αξιότιμη πελάτισσα, αξιότιμε πελάτη, για τη συσκευή αυτή σας προσφέρουμε εγγύηση 3 ετών από την ημερομηνία της αγοράς. Σε περίπτωση ελαττωμάτων αυτού του προϊόντος, έχετε απέναντι του πωλητή τα νόμιμα δικαιώματα. Αυτά τα νόμιμα δικαιώματα δεν περιορίζονται από την επακόλουθη εγγύησή μας.

Όροι εγγύησης

Η προθεσμία της εγγύησης αρχίζει από την ημερομηνία της αγοράς. Παρακαλούμε να φυλάξετε καλά την απόδειξη αγοράς. Θα σας χρειαστεί εάν θελήσετε να αποδείξετε την ημερομηνία και την αγορά της συσκευής.

Εάν παρουσιαστεί ελάττωμα υλικού ή κατασκευής στο προϊόν αυτό εντός τριών ετών από την ημερομηνία αγοράς, θα σας επισκευάσουμε ή θα σας αντικαταστήσουμε δωρεάν το προϊόν αυτό, με δική μας

επιλογή. Αυτή η παροχή εγγύησης προϋποθέτει πως εντός της πριετούς προθεσμίας θα μας προσκομιστεί η ελαττωματική συσκευή και η απόδειξη αγοράς και μία γραπτή περιγραφή του ελαττώματος και της ημερομηνίας που πρωτοπαρουσιάστηκε.

Εάν το ελάττωμα καλύπτεται από την εγγύησή μας, θα σας επιστραφεί ή το επισκευασμένο ή ένα νέο προϊόν. Με την επισκευή ή αντικατάσταση του προϊόντος δεν αρχίζει νέα περίοδος εγγύησης.

Διάρκεια εγγύησης και νόμιμες αξιώ- σεις για ελαττώματα

Η διάρκεια της εγγύησης δεν επεκτείνεται από την παροχή εγγύησης. Αυτό ισχύει και για αντικαταστημένα και επισκευασμένα εξαρτήματα. Ενδεχόμενα ελαττώματα που διαπιστώνονται κατά την αγορά, πρέπει να δηλωθούν αμέσως μετά το ξεπακετάρισμα. Για όλες τις επισκευές που καθίστανται απαραίτητες μετά τη λήξη της εγγύησης επιβαρύνεστε με τις σχετικές δαπάνες.

'Εκταση της εγγύησης

Η συσκευή κατασκευάστηκε βάσει αυστη- ρών κριτηρίων ποιότητας και ελέγχθηκε ευσυνείδητα πριν την παράδοσή της.

Η εγγύηση ισχύει για ελαττώματα στο υλικό ή στην κατασκευή. Αυτή η εγγύηση δεν συμπεριλαμβάνει τμήματα του προϊόντος που υφίστανται κοινή φθορά και θεωρούνται ως αναλώσιμα (π.χ. φίλτρα ή ένθετα εργαλεία) ή εύθραυστα τμήματα του προϊόντος (π.χ. διακόπτες, μπαταρίες ή γυάλινα τμήματα).

Αυτή η εγγύηση εκπίπτει σε περίπτωση που η συσκευή υπέστη βλάβη, δεν χρησιμοποιήθηκε ή δεν συντηρήθηκε σωστά.

Για σωστή χρήση του προϊόντος πρέπει να ακολουθούνται όλες οι υποδείξεις που αναφέρονται στις οδηγίες χρήσης. Να αποφεύγονται οπωσδήποτε οι χρήσεις και πράξεις που δεν συνιστώνται στις Οδηγίες χρήσης ή για τις οποίες ισχύουν ειδικές προειδοποιήσεις.

Το προϊόν προορίζεται μόνο για ιδιωτική και όχι για επαγγελματική χρήση. Σε περίπτωση καταχρηστικού και λάθος χειρισμού, άσκησης βίας και επεμβάσεων που δεν εκτελούνται από συμβεβλημένο συνεργείο μας, εκπίπτει η εγγύηση.

Ακόμη και αντλίες ακαθάρτων υδάτων δεν είναι κατάλληλες για την προώθηση λειαντικών υλικών (άμμος, πέτρες).

Προσοχή: Οι καταδυόμενες αντλίες είναι αντλίες αποστράγγισης. Η κατασκευή μιας καταδυόμενης αντλίας έχει ως σκοπό, να τροφοδοτεί ή να αντλεί στα πλαίσια της κατηγορίας ισχύος της όσο το δυνατό ταχύτερα έναν συγκεκριμένο όγκο νερού. Οι καταδυόμενες αντλίες δεν είναι κατάλληλες να χρησιμοποιούνται ως ποτιστικές αντλίες (π.χ. για το πότισμα κήπων) ή ως αντλίες διαρκούς λειτουργίας (π.χ. για την άντληση νερού από ποταμάκια ή ως σιντριβάνι τεχνητής λίμνης). Σε περίπτωση άλλης χρήσης εκτός της προβλεπόμενης εκπίπτει η εγγυητική αξίωση.

Ιδιαίτερα δε η αξίωση εγγύησης παύει κατά τη χρησιμοποίηση των αντλιών ακαθάρτων υδάτων χωρίς πλάκα εδάφους ή (αυτό ισχύει για όλες τις αντλίες) σε περιπτώσεις ζημιών, που προξενούνται εξαιτίας κρατήματος ή κρεμάσματος στο καλώδιο. Οι αντλίες δεν επιτρέπεται να λειτουργούν ξηρά (χωρίς ποσότητα νερού) ή να βρίσκονται εκτεθειμένες σε παγετό.

Διακανονισμός σε περίπτωση εγγύη- σης

Προς εξασφάλιση ταχείας επεξεργασίας παρακαλούμε να ακολουθήστε τις επόμενες υποδείξεις:

• Για όλα τα αιτήματα να έχετε πρόχειρα την απόδειξη αγοράς και τον αριθμό προϊόντος (IAN 279527) ως αποδεικτικό στοιχεί για την αγορά.
  • Τον αριθμό προϊόντος θα τον βρείτε στην ετικέτα στοιχείων της συσκευής.
• Εάν παρουσιαστούν σφάλματα λει- τουργίας ή άλλα ελαττώματα, επι- κοινωνήστε πρώτα με το πιο κάτω αναφερόμενο τμήμα εξυπηρέτησης πελατών τηλεφωνικά ή με e-mail. Εκεί θα σας δοθούν περισσότερες πληροφορίες για τον διακανονισμό.
• Ένα ως ελαττωματικό καταχωρημένο προϊόν μπορείτε, μετά από συνεννό- ηση με το τμήμα μας εξυπηρέτησης πελατών, να το στείλετε, με δική μας επιβάρυνση με τα ταχυδρομικά, επι- συνάπτοντας την απόδειξη αγοράς και στοιχεία για το ελάττωμα και την ημερομηνία που παρουσιάστηκε, στη διεύθυνση του σέρβις μας που σας κοινοποιήθηκε. Προς αποφυγή προβλημάτων παραλαβής και πρό- σθετων δαπανών, παρακαλούμε να χρησιμοποιήσετε μόνο τη διεύθυνση που σας κοινοποιήθηκε. Σιγουρευτεί- τε πως η αποστολή δεν έγινε χωρίς πληρωμή των ταχυδρομικών τελών, σαν ογκώδες αντικείμενο, σαν εξπρές, ή με άλλο ειδικό τρόπο. Στείλτε τη συ- σκευή μαζί με όλα τα αξεσουάρ που σας παραδόθηκαν κατά την αγορά και φροντίστε για ασφαλή συσκευασία.

Σέρβις επισκευής

Επισκευές που δεν καλύπτονται από την εγγύηση μπορούν να εκτελεστούν από το υποκατάστημά μας για σέρβις έναντι πληρωμής. Το υποκατάστημα σέρβις θα σας υποβάλει προϋπολογισμό εξόδων.

Μπορούμε να αναλάβουμε την επεξεργασία συσκευών που μας απεστάλησαν καλά συσκευασμένες και με πληρωμένα ταχυδρομικά τέλη.

Προσοχή: Παρακαλούμε να στείλετε τη συσκευή σας στο υποκατάστημά μας για σέρβις, καλά καθαρισμένη και με την σχετική υπόδειξη για το ελάττωμα.

Οι συσκευές που στέλνονται χωρίς να έχουν πληρωθεί τα ταχυδρομικά τέλη - με εξπρές, σαν ογκώδη αντικείμενα, ή με άλλο ειδικό τρόπο - δεν θα γίνονται δεκτές.

Την απόρριψη των ελαττωματικών σας συσκευών που μας στέλνετε την αναλαμβάνουμε δωρεάν.

Service-Center

Service Cyprus/

Σέρβις Κύπρος

Tel.: [phone]

[e-mail]

IAN 279527

Σέρβις Ελλάδα

Tel.: [phone]

(0,03 EUR/Min.)

[e-mail]

IAN 279527

Ανίχνευση βλαβών

Βλάβες Αιτίες Μέτρα λύσης
Η αντλία δεν τίθεται σε λειτουργία	- Λείπει η τάση ηλεκτρικού δικτύου- Ο επιπλέον διακόπτης (7)δεν ανοίγει	- Ελέγξτε την ηλεκτρική τάση- Φέρτε τον επιπλέοντα διακόπτη σε υψηλότερη θέση
Η αντλία δεν κάνει άντληση	- Ο σωλήνας πίεσης είναι τσαλακωμένος	- Διορθώστε το τσαλακωμένο τμήμα
Η αντλία δεν διακόπτει	- Ο επιπλέον διακόπτης (7)δεν μπορεί να βυθιστεί	- Τοποθετήστε την αντλία σωστά στον πυθμένα του φρεατίου
Ανεπαρκής ποσότητα άντλησης	- Μειωμένη απόδοση αντλίας από πολύ βρώμικες και λειαντικές προσμίξεις νερού	- Καθαρίστε την αντλία και αντικαταστήστε τα φθαρμένα μέρη
	Σύστημα αναστολής αναρροής (12) λάθος τοποθετημένο ή ελαττωματικό	Ελέγχετε προσαρμογή συστήματος αναστολής αναρροής, ενδεχ. κάνετε αντικατάσταση (βλέπε κεφ. Συντήρηση και καθάρισμα)
	Σύστημα αναστολής αναρροής (12) μειώνει απόδοση αντλίας	Αφαιρείτε σύστημα αναστολής αναρροής από προσαρμογέα (βλ. κεφ. Θέση σε λειτουργία)
Αντλία τίθεται εκτός λειτουργίας μετά από μικρό διάστημα λειτουργίας	- Ο διακόπτης κινητήρα διακόπτει τη λειτουργία της αντλίας λόγω δυνατής βρωμιάς του νερού.- Πολλή υψηλή θερμοκρασία νερού, ο διακόπτης κινητήρα σταματάει τη λειτουργία	- Βγάλτε το βύσμα δικτύου και καθαρίστε την αντλία και το φρεάτιο.- Λάβατε υπόψη την μέγιστη θερμοκρασία νερού 35 °C!

Εισαγωγέας

Παρακαλούμε να λάβετε υπόψη σας πως η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για σέρβις. Επικοινωνήστε πρώτα με το πιο πάνω αναφερόμενο κέντρο εξυπηρέτησης πελατών.

Ανταλλακτικά/Αξεσουάρ

Ανταλλακτικά και αξεσουάρ μπορείτε να βρείτε στη σελίδα www.grizzly-service.eu

Εάν δεν έχετε Internet, απευθυνθείτε τηλεφωνικά στο Κέντρο Σέρβις (βλέπε «Service-Center» στη σελίδα 28). Να έχετε πρόχειρους τους αριθμούς παραγγελίας που αναφέρονται πιο κάτω.

Αρ. Χαρακτηρισμός Αρ. είδους

A 4 Πάτος	91103470
C 4a Σετ βιδών (Πάτος)	91103471
A 9/10 Σετ γωνίας σύνδεσης (Συστολή, στεγανοποιητικό δακτύλιος, γωνιακός σύνδεσμος)	91103472
A 11 8 m νάιλον σχοινί ανάσυρσης	91103473

Inhalt

Einleitung......31

original EC declaration of conformity
We hereby confirm that the FTS 1100 C3 seriesDirty water submersible pumpSerial number201609000001 - 201609052000conforms with the following applicable relevant version of the EU guidelines	Με την παρούσα βεβαιώνουμε ότι η Βυθιζόμενη αντλία ακάθαρτου νερού κατασκευής FTS 1100 C3Αριθμός σειράς201609000001 - 201609052000ανταποκρίνεται στις ακόλουθες Οδηγίες της ΕΕ στην εκάστοτε ισχύουσα μορφή τους:
In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied:	Για να εξασφαλιστεί η συμβα-τικότητα, εφαρμόστηκαν οι παρακάτω εναρμονισμένες προδιαγραφές καθώς και εθνικές προδιαγραφές και κανονισμοί:
This declaration of conformity (16)** is issued under the sole responsibility of the manufacturer:	Η αποκλειστική ευθύνη για την έκδοση της παρούσας δήλωσης συμμόρφωσης (16)** ανήκει στον κατασκευαστή:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, Germany18.12.2016	Volker Lappas(Documentation Representative, πεύθυνος τεκμηρίωσης)

* Το ανωτέρω περιγραφόμενο αντικείμενο της δήλωσης πληροί τις προδιαγραφές της Οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

** Τα δύο τελευταία ψηφία του έτους κατά το οποίο τοποθετήθηκε η σήμανση ΡΕ.

Last Information Update · 'Εκδοση των
