Produkttyp	Schmutzwasser-Tauchpumpe
Marke	FLORABEST
Modell	FTS 1100 C3
Nennspannung	230 V ~ 50 Hz
Nennleistungsaufnahme	1100 W
Max. Förderstrom (Q max)	20000 l/h
Max. Förderhöhe (H max)	9 m
Maximale Eintauchtiefe	7 m
Max. Wassertemperatur	35 °C
Max. Korngröße	35 mm
Schlauchanschlüsse	1", 1¼", 1½"
Einschaltpunkt	Ca. 520 mm
Ausschaltpunkt	Ca. 230 mm
Netzkabellänge	10 m
Gewicht (inkl. Zubehör)	6.18 kg
Schutzklasse	I
Schutzart	IPX8
Gehäusematerial	Edelstahl
Schwimmerschalter	Ja, einstellbar
Thermoüberlastschutz	Ja
Lieferumfang	Pumpe, Winkeladapter, Reduzierstück, 8 m Nylonseil, Anleitung
Garantie	3 Jahre

Häufig gestellte Fragen - FTS 1100 C3 FLORABEST

Welche Wasserarten kann diese Pumpe fördern?

Die Pumpe ist für Schmutzwasser und Abwasser mit einer maximalen Korngröße von 35 mm ausgelegt. Sie kann auch klares Wasser fördern, jedoch keine aggressiven, abrasiven, korrosiven, entflammbaren oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmittel oder Lebensmittel.

Kann ich die Pumpe kontinuierlich verwenden?

Nein, die Pumpe ist nicht für den Dauerbetrieb geeignet. Kontinuierliche Nutzung verringert die Haltbarkeit und macht die Garantie ungültig. Sie ist für intermittierende Entwässerungsaufgaben vorgesehen.

Wie stelle ich den Schwimmerschalter ein?

Der Schwimmerschalter (7) ist einstellbar, indem seine Position im Schwimmerschalterkorb (8) geändert wird. Stellen Sie sicher, dass der Einschaltpunkt (ca. 520 mm) und der Ausschaltpunkt (ca. 230 mm) leicht erreichbar sind. Überprüfen Sie die Funktion, indem Sie den Schwimmerschalter manuell anheben und absenken, während die Pumpe im Wasser steht.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Schließen Sie die Pumpe immer an eine Steckdose mit einem Fehlerstromschutzschalter (FI-Schalter) mit einem Nennfehlerstrom von ≤30 mA an. Betreiben Sie sie nicht, wenn sich Personen im Wasser befinden. Tragen Sie festes Schuhwerk. Ziehen Sie vor Wartungsarbeiten den Stecker. Die Pumpe darf nicht trocken laufen oder Frost ausgesetzt werden.

Wie reinige ich die Pumpe?

Reinigen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser. Bei stationären Installationen überprüfen Sie alle 3 Monate die Funktion des Schwimmerschalters. Entfernen Sie Schlamm vom Schachtboden. Zum Reinigen des Laufrads entfernen Sie die Bodenplatte (4) durch Lösen von 3 Schrauben und spülen Sie sie mit klarem Wasser.

Was soll ich tun, wenn die Pumpe nicht startet?

Überprüfen Sie, ob Netzspannung anliegt und ob der Schwimmerschalter in einer höheren Position ist. Wenn die Pumpe nicht fördert, überprüfen Sie den Druckschlauch auf Knicke oder eingeschlossene Luft. Neigen Sie die Pumpe unter Wasser, um Luft zu entlüften.

Kann ich die Rückflussverhinderung selbst austauschen?

Ja, schrauben Sie das Reduzierstück (9) vom Winkeladapter (10) ab, entfernen Sie die alte Rückflussverhinderung (12) und die Dichtung (12b), setzen Sie die Dichtung in die neue Verhinderung ein und bauen Sie sie wieder ein, wobei das Ventil in Durchflussrichtung öffnen muss.

Was ist die maximale Eintauchtiefe?

Die maximale Eintauchtiefe beträgt 7 m. Überschreiten Sie diese Tiefe nicht, um Schäden an der Pumpe zu vermeiden.

Wie lagere ich die Pumpe?

Lagern Sie die Pumpe sauber, trocken und außerhalb der Reichweite von Kindern. Schrauben Sie den Winkeladapter (10) für die Lagerung ab. Vor Frost schützen.

Wo erhalte ich Ersatzteile?

Ersatzteile und Zubehör sind erhältlich unter www.grizzly-service.eu oder durch Kontaktaufnahme mit dem Service-Center (siehe Anleitung für Telefonnummern). Halten Sie die Produktnummer (IAN 279527) und die Artikelbezeichnung bereit.

BEDIENUNGSANLEITUNG FTS 1100 C3 FLORABEST

Originalbetriebsanleitung

IAN 279527

GB IE NI CY

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB / IE / NI / CY Translation of the original instructions Page 4

DE / AT / CH Originalbetriebsanleitung Seite 31

Content

Introduction ......4

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Troubleshooting

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim,

Γερμανία

www.grizzly-service.eu

Besondere Anweisungen zum sicheren Betrieb ....32

Bestimmungsgemäße

Verwendung 32

Allgemeine Beschreibung ......32

Lieferumfang 33

Übersicht 33

Funktionsbeschreibung ....33

Technische Daten......33

Leistungsdaten......33

Sicherheitshinweise....34

Bildzeichen auf dem Gerät ....34

Bildzeichen in der Betriebsanleitung.34

Allgemeine Sicherheitshinweise......34

Inbetriebnahme ....36

Aufstellen/Aufhängen 36

Netzanschluss 37

Anschluss der Leitung ....37

Funktion des Schwimmschalters prüfen 38

Prüfungen vor Inbetriebnahme......38

Reinigung/Wartung/Lagerung ...38

Allgemeine Reinigungsarbeiten .....39

Rückfluss-Stopp auswechseln......39

Reinigung des Flügelrades ....39

Lagerung 40

Entsorgung/Umweltschutz......40

Garantie 40

Reparatur-Service ....42

Ersatzteile/Zubehör ....44

Original EG-Konformitäts- erklärung ....49

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Besondere Anweisungen zum sicheren Betrieb

- Befinden sich Personen im Wasser, so darf das Gerät nicht betrieben werden. Es besteht Gefahr durch elektrischen Schlag.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mind. 6 Ampere.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Verschmutzung der Förderflüssigkeit könnte durch Ausfließen von Schmiermitteln auftreten.

- Beachten Sie die weiteren Hinweise im Kapitel „Reinigung/Wartung/Lagerung“.

Bestimmungsgemäße Verwendung

Die Schmutzwasser-Tauchpumpe (im folgenden Pumpe genannt) ist eine Entwässerungspumpe und zur Förderung von Wasser und Schmutzwasser (max. Partikelgröße 35 mm) bis zu einer Temperatur von max. 35 °C bestimmt.

Sie ist z. B. geeignet zum Um- und Auspumpen von Becken und Behältern, zum Auspumpen überfluteter Keller und zur Wasserentnahme aus Brunnen und Schächten.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist nicht für den Dauerbetrieb geeignet. Dauerbetrieb verkürzt die Lebensdauer und reduziert die Garantiezeit. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

- Fertig montierte Schmutzwasser-Tauchpumpe

- Winkeladapter

- Reduzierstück

- 8 m Nylon-Zugseil

- Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

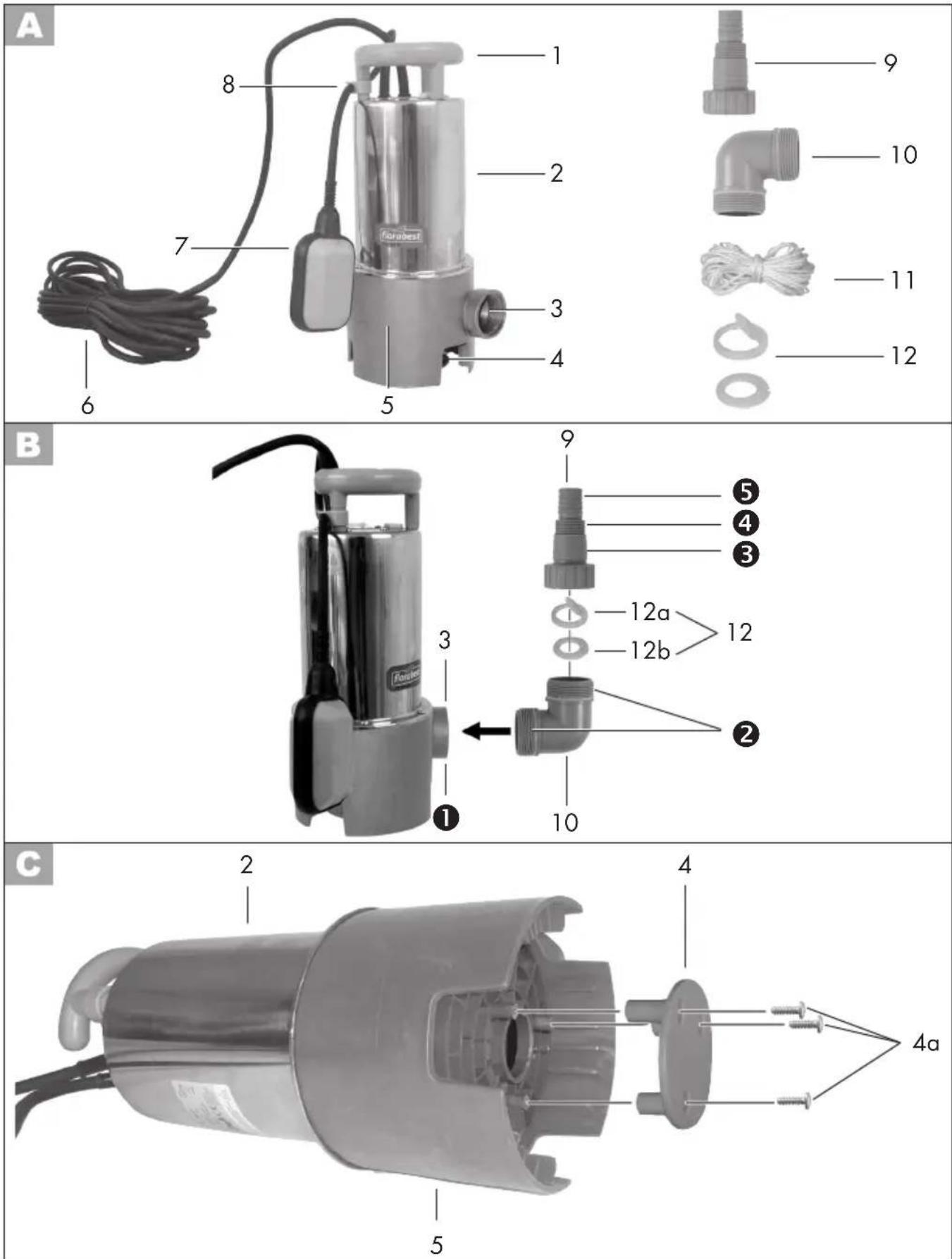

Übersicht

1 Rundgriff

2 Pumpengehäuse

3 Pumpenausgang

4 Bodenplatte

5 Fußteil

6 Netzanschlussleitung

7 Schwimmschalter

8 Schwimmschalter-Rasterung

9 Reduzierstück

10 Winkeladapter

11 8 m Nylon-Zugseil

12 Rückfluss-Stopp (12a) mit Dich- tung (12b)

Funktionsbeschreibung

Das Gerät besitzt ein Edelstahl-Gehäuse, einen stabilen Ansaugfuß und eine rostfreie Motorwelle. Die Pumpe ist mit einer Schwimmerschaltung ausgestattet, die das Gerät wasserstandsabhängig automatisch ein- oder ausschaltet.

Ein Thermoschutzschalter schützt den Motor vor Überlastung.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Bemessungsspannung.....230 V\~, 50 Hz Bemessungsaufnahme

(Anschlussleistung) 1100 W

Maximale Fördermenge (Q max)...20000 l/h

Maximale Förderhöhe (H max) ..... 9 m

Maximale Tauchtiefe....7 m

Maximale Wassertemperatur (T max)..35 °C

Schlauchanschluss......1", 1¼", 1½"

Maximale Schwebstoffgröße .....35 mm

Schaltpunkthöhe „Ein“ ...... ca. 520 mm

Schaltpunkthöhe „Aus“ ...... ca. 230 mm

Länge Netzanschlussleitung......10 m

Gewicht (incl. Zubehör) 6,18 kg

Schutzklasse......1

Schutzart.....IPX8

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Die Messung der maximalen Leistungs-daten erfolgt bei geradem, direktem Ausgang. Der Winkeladapter kann die Leistung reduzieren.

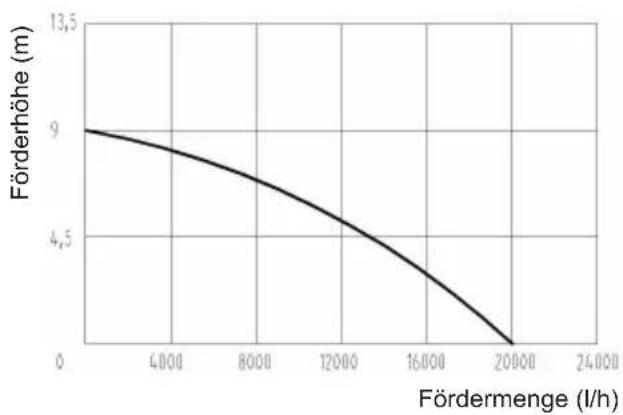

Leistungsdaten

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit der Pumpe.

Bildzeichen auf dem Gerät

Achtung! Nicht für reines Sandwasser geeignet!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft.

Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Netzstecker aus der Steckdose.

Größtmögliche Tauchtiefe

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten. Es besteht Verletzungsgefahr.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Die Förderung von aggressiven, abrasiven/schleifenden (z. B. Sandwasser), ätzenden, brennbaren (z. B. Motorenkraftstoffe)

oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderflüssigkeit darf 35 °C nicht überschreiten. Eine Nichtbeachtung kann zu Schäden am Gerät führen und eine Gefahr für den Benutzer darstellen.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

- Beaufsichtigen Sie das Gerät während des Betriebs, um automatisches Abschalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen. Prüfen Sie regelmäßig die Funktion des Schwimmschalters (siehe Kapitel „Inbetriebnahme“). Bei Nichtbeachtung erlöschen Garantie- und Haftungsansprüche.

- Bitte beachten Sie, dass die Pumpe nicht zum Dauerbetrieb (z. B. für Wasserläufe in Gar-tenteichen) geeignet ist. Prüfen Sie das Gerät regelmäßig auf einwandfreie Funktion.

- Beachten Sie, dass in dem Gerät Schmiermittel zum Einsatz kommen, die u. U. durch Ausfließen Beschädigungen oder Verschmutzungen verursachen können. Setzen Sie die Pumpe nicht in Gartenteichen mit Fischbestand oder wertvollen Pflanzen ein.

- Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung oder am Schlauch.

- Schützen Sie das Gerät vor Frost und Trockenlaufen.

- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

- Lesen Sie zum Thema „Reinigung, Wartung, Lagerung“ bitte die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

- Bevor Sie Ihre neue Pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen:

- Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren, - Schutz der elektrischen Steckverbindungen vor Nässe.

- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbrin-

DEATCH

gen. Gefahr durch elektrischen Schlag.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Führen Sie die Elektroinstallation entsprechend der nationalen Vorschriften aus.

- Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Netzstecker auf Beschädigungen. Defekte Netzanschlussleitungen dürfen nicht repariert werden, sondern müssen gegen neue ausgetauscht werden. Lassen Sie Schäden an Ihrem Gerät von einem autorisierten Fachmann beseitigen.

- Benutzen Sie die Netzanschlussleitung nicht, um den Netzstecker aus der Steckdose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.

- Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.

- Verwenden Sie nur Verlängerungskabel, die spritzwasserge schützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

- Ziehen Sie vor allen Arbeiten am Gerät, bei Undichtigkeiten im Wassersystem, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.

- Netzanschlussleitungen dürfen keinen geringeren Querschnitt

besitzen als Gummischlauchleitungen mit der Bezeichnung H07RN8-F. Die Leitungslänge muss 10 m betragen. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen.

- Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus.

Inbetriebnahme

Aufstellen/Aufhängen

- Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter (7) frei bewegen kann.

- Das Gerät kann an dem Rundgriff (A 1) aufgehängt werden oder auf den Schachtboden gestellt werden. Zum Aufhängen und/oder Herausziehen der Pumpe können Sie das im Lieferumfang enthaltene Nylon-Zugseil (11) verwenden.

Zur sicheren Aufhängung schlingen Sie das Nylon-Zugseil um zwei der Halterungen des Rundgriffs und führen es durch den Rundgriff nach oben.

Hängen Sie das Gerät niemals am Schlauch auf.

Achten Sie darauf, das Gerät auf keinen Fall an der Netzanschlussleitung zu halten oder aufzuhängen. Es besteht die Gefahr eines Stromschlages durch beschädigte Netzanschlussleitungen.

Achten Sie darauf, dass sich am Schachtboden im Laufe der Zeit Schmutz und Sand ansammeln

kann, der die Pumpe beschädigen könnte. Wir empfehlen, die Pumpe auf einen Ziegelstein zu stellen. Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern.

Netzanschluss

Die von Ihnen erworbene Pumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 230 V\~ 50 Hz.

Anschluss der Leitung

Die Installation der Pumpe erfolgt

• entweder mit fester Rohrleitung
• oder mit flexibler Schlauchleitung.

B 1. Schrauben Sie den Winkeladapter (10) auf den Pumpenausgang (3).

1. Setzen Sie die Dichtung (12b) in den Rückfluss-Stopp (12a) ein.
2. Setzen Sie den Rückfluss-Stopp (12) so zwischen Winkeladapter (10) und Reduziestück (9) ein, dass sich das Ventil in Flussrichtung öffnet und gegen die Flussrichtung schließt.
3. Stülpen Sie den Schlauch über das Reduzierstück (9) und befestigen Sie ihn mit einer Schlauchschelle. Oder verwenden Sie eine Schraubverbindung am Winkeladapter (10) bzw. am Reduzierstück (9).

① Ausgang mit 1½ " Innengewinde an der Pumpe zum Anschluss des Winkeladapters (10) oder zum direkten Anschluss eines Schlauches mit 1½ " Außengewinde;

② Ausgang mit 1½ "Außengewinde am Winkeladapter (10) zum Anschluss des Reduzierstücks (9) oder einer 1½ "Schraubverbindung;

③ Ausgang am Reduzierstück (9) zum Anschluss eines 1¼ " oder 1½ " Schlauches als Klemmverbindung (Befestigung mit Schlauchschelle);

4 Ausgang mit 1" Außengewinde am Reduzierstück (9) zum Anschluss einer 1" Schraubverbindung;

⑤ Ausgang mit 1" am Reduzierstück (9) zum Anschluss eines 1" Schlauches als Klemmverbindung (Befestigung mit Schlauchschelle).

Achten Sie darauf, dass bei Verwendung des Reduzierstückes (∅ 19,3 mm) die Partikelgröße max. 19 mm betragen darf, da ansonsten das Reduzierstück und der Schlauch verstopfen können.

Um die Pumpleistung zu erhöhen, kann der Rückfluss-Stopp (12) aus dem Winkeladapter (10) herausgenommen werden (siehe B „Rückfluss-Stopp auswechseln“). Dies empfiehlt sich insbesondere bei Schlauchanschlüssen kleiner als 1“. Bitte bedenken Sie, dass dann allerdings beim Pumpen oder Stromausfall das Wasser ggf. zurückfließen kann.

Funktion des Schwimmschalters prüfen

Der Schwimmschalter (Z) ist so eingestellt, dass eine sofortige Inbetriebnahme möglich ist. Bei stationärer Installation muss die Funktion des Schwimmschalters regelmäßig (spätestens alle drei Monate) überprüft werden. Der Ein- bzw. Ausschaltpunkt des Schwimmschalters kann durch Verändern der Position des Schwimmschalters in der Schwimmschalter-Rasterung (A 8) eingestellt werden.

- Der Schwimmschalter (7) muss so positioniert sein, dass die Schaltpunkthöhe „Ein“ und die Schaltpunkthöhe „Aus“ leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie erkennen, ob die Pumpe sich ein- bzw. ausschaltet.

- Achten Sie auch darauf, dass der Abstand zwischen dem Schwimmschalterkopf und der Schwimmschalterasterung (8) nicht zu gering ist. Bei zu geringem Abstand ist die einwandfreie Funktion nicht gewährleistet.

- Achten Sie bei der Einstellung darauf, dass der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt.

Es besteht die Gefahr des Trockenlaufens, wenn das Schwimmschalter-Kabel zu lang gewählt wird.

Prüfungen vor Inbetriebnahme

- Prüfen Sie, ob die Pumpe fest auf dem Schachtboden steht oder sicher aufgehängt ist.

- Prüfen Sie, ob der Schlauch ordnungsgemäß angebracht wurde.

- Vermeiden Sie, dass die Pumpe trocken läuft (Schwimmschalter richtig einstellen). Bei Nichtbeachtung oder Trockenlaufen der Pumpe erlöschen Garantie- und Haftungsansprüche.

- Vergewissern Sie sich, dass der elektrische Anschluss 230 V\~50 Hz beträgt.

- Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose und dass diese ausreichend abgesichert ist (mind. 6 A, FI-Schalter).

- Vergewissern Sie sich, dass niemals Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.

Reinigung/Wartung/ Lagerung

Reinigen und pflegen Sie Ihr Gerät regelmäßig. Dadurch wird seine Leistungsfähigkeit und eine lange Lebensdauer gewährleistet.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Allgemeine Reinigungsarbeiten

• Nicht stationär installierte Geräte: Reinigen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser.
• Stationär installierte Geräte: Prüfen Sie die Funktion des Schwimmschalters (7) regelmäßig (spätestens alle drei Monate).
• Entfernen Sie Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl.
• Reinigen Sie den Schwimmschalter von Ablagerungen mit klarem Wasser.
• Befreien Sie den Schachtboden regelmäßig von Schlamm und reinigen Sie auch die Schachtwände.
• Wenn Sie die Pumpe einen längeren Zeitraum nicht benutzt haben, dann muss die Pumpe nach dem letzten Einsatz und vor Neueinsatz gründlich gereinigt werden. Infolge von Ablagerungen und Rückständen kann es sonst zu Anlaufschwierigkeiten kommen.

Rückfluss-Stopp auswechseln

Tauschen Sie einen defekten Rückfluss-Stopp aus (siehe „Ersatzteile/Zubehör“).

1. Schrauben Sie das Reduzierstück (9) am Winkeladapter (10) ab und entnehmen Sie Rückfluss-Stopp (12a) und Dichtung (12b).

2. Setzen Sie die Dichtung (12b) in den neuen Rückfluss-Stopp (12a) ein.

3. Setzen Sie den Rückfluss-Stopp (12) so zwischen Winkeladapter (10) und Reduzierstück (9) ein, dass sich das Ventil in Flussrichtung öffnet und gegen die Flussrichtung schließt.

Reinigung des Flügelrades

Bei Verschmutzung oder Blockierung des Flügelrades können Sie dieses über den Pumpenausgang (3) oder durch Abschrauben der Bodenplatte (4) reinigen:

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

1. Schrauben Sie den Winkeladapter (10) am Pumpenausgang (3) ab.

2. Entfernen Sie die 3 Schrauben (4a) an der Unterseite des Fuß-teils (5) und nehmen Sie die Bodenplatte (4) ab.

3. Reinigen Sie das Flügelrad mit klarem Wasser.
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Pumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Lagerung

• Bewahren Sie das Gerät gereinigt, trocken und außerhalb der Reichweite von Kindern auf.
• Zur Aufbewahrung schrauben Sie den Winkeladapter (10) ab

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Anschlusswinkel-Set, Flügelrad) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen

genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Es besteht insbesondere kein Garantieanspruch beim Fördern von abrasiven Materialien (Sand, Steine) oder aggressiven Flüssigkeiten, da dadurch Dichtungen, Laufrad, Motor oder andere Teile beschädigt werden.

Achtung: Tauchpumpen sind Entwässerungspumpen. Die Konstruktion einer Tauchpumpe verfolgt den Zweck, im Rahmen ihrer Leistungsklasse möglichst rasch ein bestimmtes Volumen Wasser zu fördern, bzw. abzupumpen. Tauchpumpen sind nicht geeignet als Bewässerungspumpen (z. B. zur Gartenbewässerung) oder als Dauerlaufpumpen (z. B. für Bachläufe oder Teichfontänen). Bei Zweckentfremdung erlischt der Garantieanspruch. Der Garantieanspruch erlischt auch beim Einsatz der Tauchpumpe ohne Bodenplatte oder bei Beschädigungen, die durch Halten oder Aufhängen an der Netzanschlussleitung verursacht werden. Die Tauchpumpen dürfen nicht trocken laufen oder Frost ausgesetzt werden.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 279527) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 279527

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 279527

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 279527

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

www.grizzly-service.eu

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Pumpe läuft nicht an	Netzspannung fehlt	Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann
	Schwimmschalter (7) schaltet nicht	Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	Pumpenleistung verringert durch stark verschmutzte und schmirgelnde Wasserbeimengungen	Pumpe reinigen und ggf. Verschleißteile ersetzen
Pumpe schaltet nicht aus	Schwimmschalter (7) kann nicht absinken	Pumpe auf dem Schachtboden richtig aufstellen
Fördermenge ungenügend	Pumpenleistung verringert durch stark verschmutzte und schmirgelnde Wasserbeimengungen	Pumpe reinigen und ggf. Verschleißteile ersetzen
	Rückfluss-Stopp (12) falsch eingesetzt oder defekt	Sitz des Rückfluss-Stopp's überprüfen, ggf. auswechseln (siehe „Reinigung/Wartung/Lagerung“)
	Rückfluss-Stopp (12) reduziert Pumpleistung	Rückfluss-Stopp aus Winkeladapter (10) nehmen (siehe „Inbetriebnahme“)
Pumpe schaltet nach kurzer Laufzeit ab	Motorschutz schaltet die Pumpe wegen zu starker Wasserverschmutzung ab.	Netzstecker ziehen und Pumpe sowie Schacht reinigen.
	Wassertemperatur zu hoch, Motorschutz schaltet Gerät ab.	Auf maximale Wasser-Temperatur von 35 °C achten!

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 42). Halten Sie die unten genannten Bestellnummern bereit.

Pos.	Bezeichnung	Artikel-Nr.
A 4	Bodenplatte	91103470
C 4a	Schraubenset für Bodenplatte	91103471
A 9/10	Anschlusswinkel-Set(Reduzierstück, Dichtungsring, Winkeladapter)	91103472
A 11 8 m Nylon-Zugseil	91103473

Hiermit bestätigen wir, dass die Schmutzwasser-TauchpumpeBaureihe FTS 1100 C3Seriennummer201609000001 - 201609052000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2014/35/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A11:2014 • EN 60335-2-41/A2:2010 • EN 62233:2008EN 55014-1:2006/A1:2009/A2:2011 • EN 55014-2:1997/A1:2001/A2:2008EN 61000-3-2:2014 • EN 61000-3-3:2013
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (16)** trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim, Germany18.12.2016CE	Volker Lappas(Dokumentationsbevollmächtigter)

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

GRIZZLY TOOLS GMBH & CO. KG

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

πληροφοριών · Stand der Informationen:

08/2016·Ident.-No.: 79010062082016-IE/NI/CY
