| Produkttyp | Tauchpumpe |
| Marke | Florabest |
| Modell | FTP 400 C2 |
| Leistungsaufnahme | 400 W |
| Netzanschluss | 230 V~, 50 Hz |
| Max. Förderleistung (Qmax) | 10.000 l/h |
| Max. Förderhöhe (Hmax) | 7 m |
| Max. Eintauchtiefe | 7 m |
| Max. Wassertemperatur | 35 °C |
| Schlauchanschlüsse | 1/2", 3/4", 1", 1 1/2" (13, 19, 25, 38 mm); Gewinde: G 1 1/2" (44,9 mm) |
| Max. Fremdkörpergröße | 5 mm |
| Netzkabellänge | 10 m |
| Gewicht (inkl. Zubehör) | ca. 4,0 kg |
| Sicherheitsklasse | I |
| Schutzart | IPX8 |
| Schwimmerschalter | Ja, automatisch Ein/Aus |
| Thermoschutz | Ja, automatische Rückstellung |
| Rückflussstopp | Ja, im Lieferumfang enthalten |
| Lieferumfang | Pumpe, Winkeladapter, Adapter mit Schlauchanschluss, 8 m Nylonseil, Bedienungsanleitung |
Häufig gestellte Fragen - FTP 400 C2 FLORABEST
Benutzerfragen zu FTP 400 C2 FLORABEST
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wasserpumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch FTP 400 C2 - FLORABEST und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FTP 400 C2 von der Marke FLORABEST.
BEDIENUNGSANLEITUNG FTP 400 C2 FLORABEST
Originalbetriebsanleitung
PL
POMPA ZANURZENIOWA DO POMPOWANIA CZYSTEJ WODY
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
DE/AT/CH Originalbetriebsanleitung
Seite 77
B
C
Content
Introduction ......4
Grizzly Gartengeräte GmbH & CO KG
Am Gewerbepark 2
64823 Groß-Umstadt
Germany
www.grizzly-service.eu
Spis tresci
Wstep....16
Przeznaczenie....16
Opis ogólny....17
Grizzly Gartengeräte GmbH & CO KG
Am Gewerbepark 2
64823 Groß-Umstadt
Niemcy
www.grizzly-service.eu
Tartalom
Bevezetö....29
Namen uporabe ....41
Splošen opis ....42
Obseg dobave....42
Pregled 42
Pos. Pos. Oznaka Kataloška Betriebs- Explosions- številka anleitung zeichnung
Grizzly Gartengeräte GmbH & CO KG, Am Gewerbepark 2, 64823 Groß-Umstadt
Servis Slovenija:
Tel.: 080080917
E-Mail: grizzly@lidl.si
(Birotehnika, Hodošček Renata s.p., Lendavska ULICA 23, 9000 Murska Sobota)
Garancijski list
Grizzly Gartengeräte GmbH & CO KG
Am Gewerbepark 2
64823 Groß-Umstadt
Německo
www.grizzly-service.eu
Obsah
Úvod....65
Účel použitia 65
Grizzly Gartengeräte GmbH & CO KG
Am Gewerbepark 2
64823 Groß-Umstadt
Nemecko
www.grizzly-service.eu
Inhalt
Einleitung......77
Bestimmungsgemäße
Verwendung 77
Allgemeine Beschreibung .....78
Lieferumfang....78
Übersicht 78
Funktionsbeschreibung 78
Technische Daten....78
Leistungsdaten 79
Sicherheitshinweise....79
Bildzeichen auf dem Gerät....79
Bildzeichen in der Betriebsanleitung ..79
Allgemeine Sicherheitshinweise ..... 79
Inbetriebnahme ....81
Montage....81
Druckleitung anschließen 82
Aufstellen/Aufhängen 82
Prüfungen vor Inbetriebnahme ..... 82
Bedienung 83
Netzanschluss 83
Ein- und Ausschalten....83
Betrieb....83
Wartung und Reinigung ......84
Allgemeine Reinigungsarbeiten......84
Rückfluss-Stopp auswechseln......84
Schaufelrad reinigen 84
Lagerung 85
Entsorgung/Umweltschutz......85
Ersatzteile/Zubehör 86
Fehlersuche......87
Garantie 88
Reparatur-Service ....89
Original CE Konformitäts-
erklärung 94

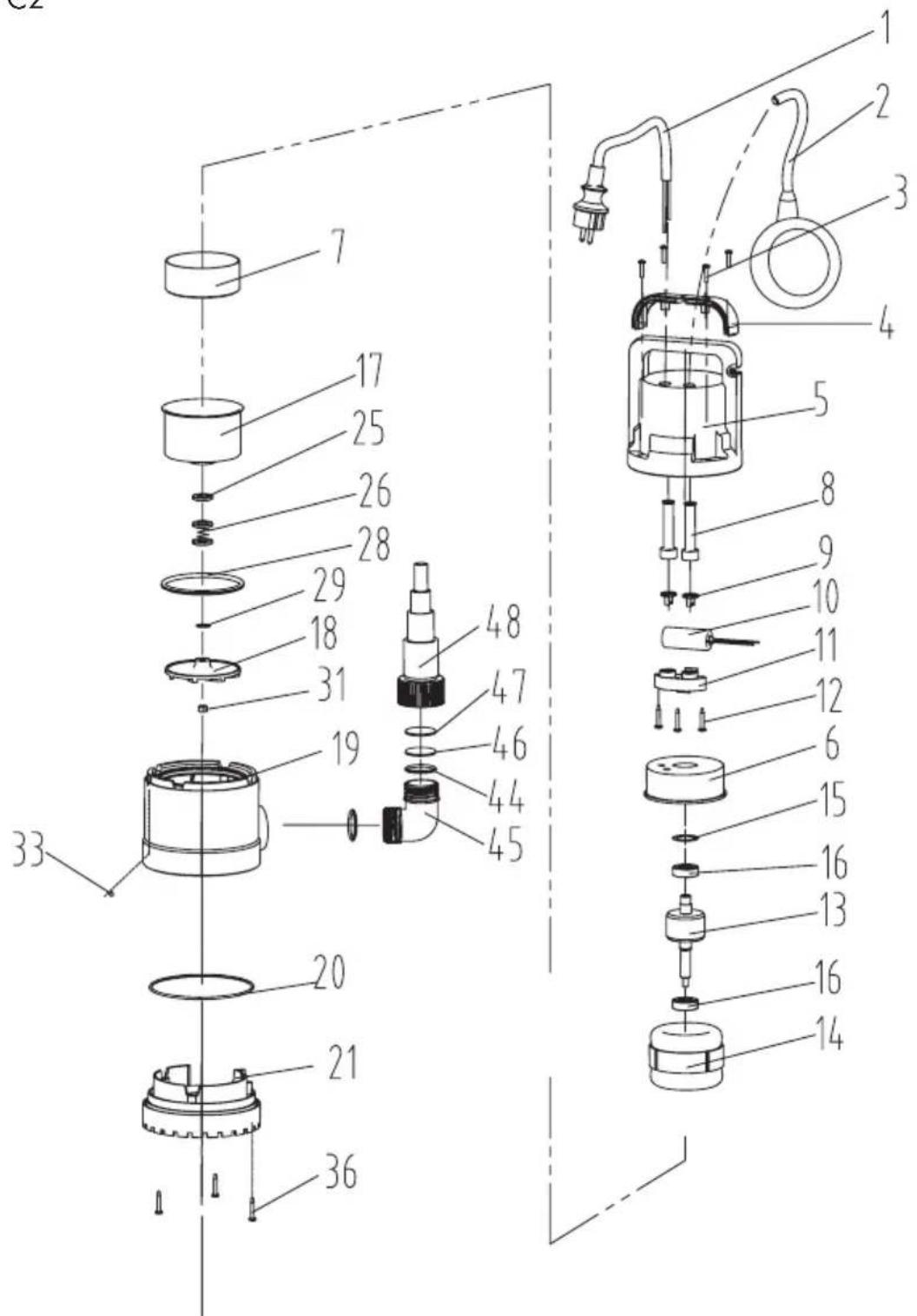

Explosionszeichnung 95
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.
Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.
Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße Verwendung
Die Klarwasser-Tauchpumpe ist zur Förderung von Wasser bis zu einer Temperatur von max. 35°C bestimmt. Sie ist z.B. geeignet zum Leeren von Becken und Behältern.
Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.
Allgemeine Beschreibung
Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
- Klarwasser-Tauchpumpe (Pumpe)
- Winkeladapter + Adapter mit Schlauchanschluss
- 8 m Nylonseil
- Originalbetriebsanleitung

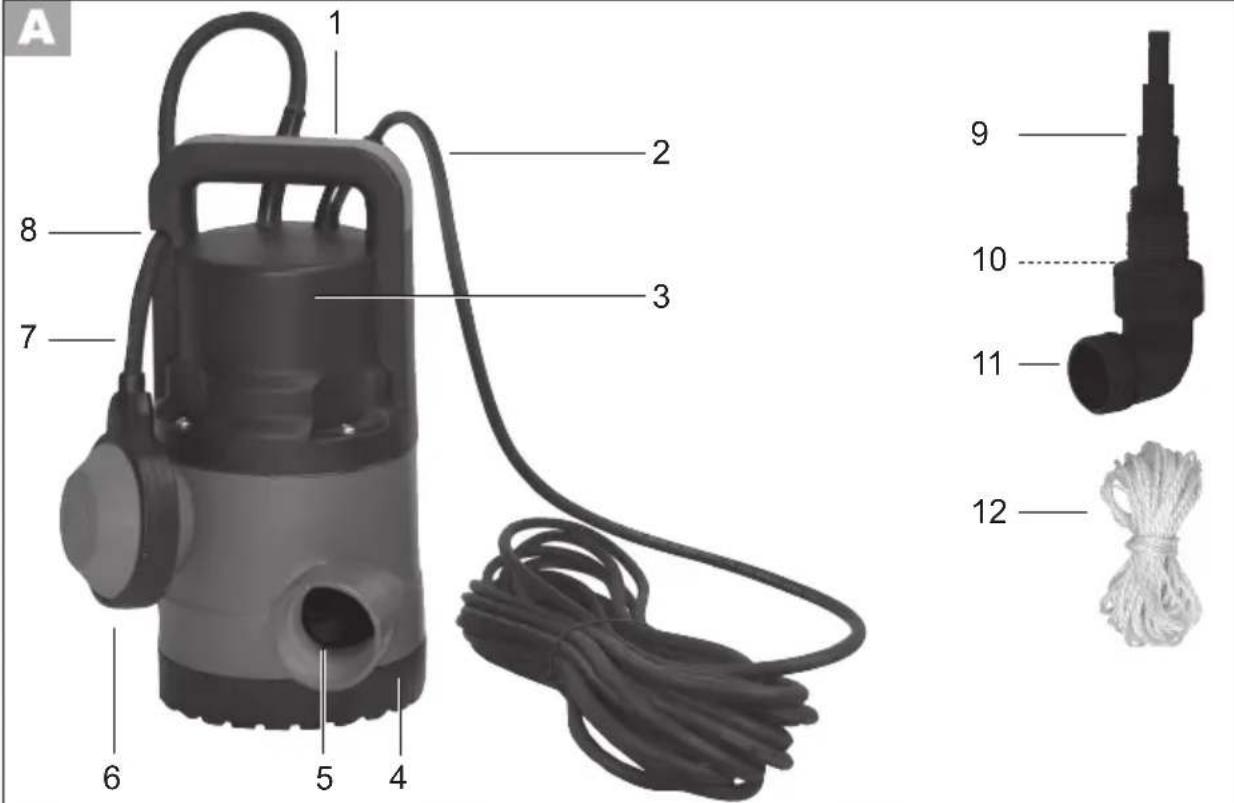

Übersicht
1 Tragegriff
2 Netzanschlussleitung
3 Pumpengehäuse
4 Pumpenfuß
5 Pumpenausgang
6 Schwimmschalter
7 SchwimmschKohleel
8 Schwimmscholterung
9 Adapter mit Schlauchanschluss
10 Rückfluss-Stopp (10a) mit Dich-
tung (10b) (nicht sichtbar)
11 Winkeladapter
12 8 m Nylonseil

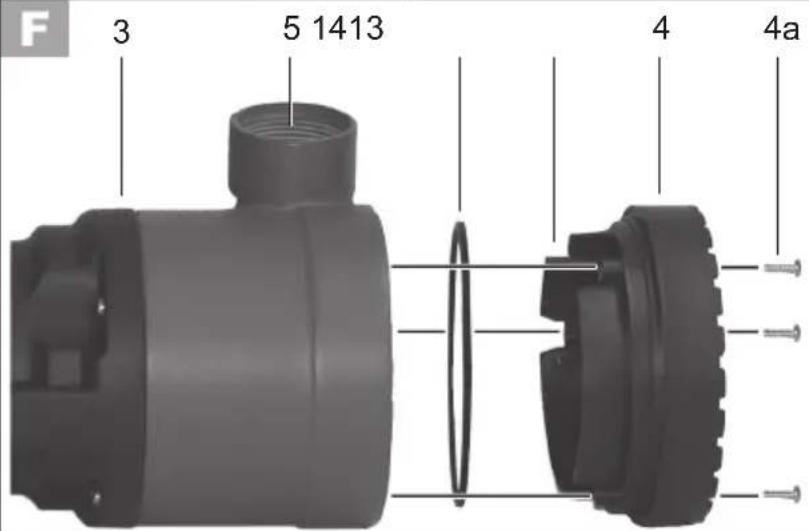

4a 3 Schrauben, Pumpenfuß
13 Dichtring
14 Aussparung am Pumpenfuß
Funktionsbeschreibung
Die Pumpe ist mit einer Schwimmschaltung ausgestattet, die die Pumpe wasserstandsabhängig automatisch ein- oder ausschaltet.
Bei Überlastung wird die Pumpe durch den eingebauten Thermoschutzschalter ausgeschaltet. Nach Abkühlung läuft der Motor von selbst wieder an.
Zudem besitzt die Pumpe einen Rückfluss-Stopp, der das Zurückfließen des Wassers z.B. bei einem Stromausfall verhindert.
Technische Daten
Klarwasser-Tauchpumpe......FTP 400 C2
Nenneingangsspannung ... 230 V\~, 50 Hz Leistungsaufnahme ....400 W Maximale Fördermenge (Qmax) ..10000 l/h Maximale Förderhöhe (Hmax) .....7 m Maximale Eintauchtiefe.....7 m Max. Wassertemperatur (Tmax).....35 °C Schlauchanschluss....½", ¾", 1", 1½" (13 mm, 19 mm, 25 mm, 38 mm)
Anschluss an Hahnstück mit Innengewinde ....G 1 ½" (44,9 mm) Maximale Korngröße (saugbare Schwebstoffe)....Ø 5 mm Länge Netzanschlussleitung....10 m Gewicht (inkl. Zubehör) ....ca. 4,0 kg Schutzklasse....I Schutzart....IPX8
Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

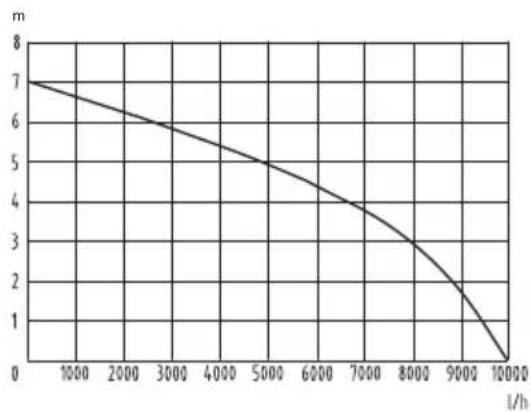

Leistungsdaten
Die Messung der maximalen Leistungsdaten erfolgt bei optimalen Bedingungen wie gerader, direkter Ausgang.
Sicherheitshinweise
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Bildzeichen auf dem Gerät
Achtung! Nicht für reines Sandwasser benutzen!
Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!
Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Stecker aus der Steckdose.
Maximale Eintauchtiefe
Elektrogeräte gehören nicht in den Hausmüll.
Bildzeichen in der Betriebsanleitung
Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.
Gebotszeichen (anstelle des Ausrufungszeichens kann das Gebot erläutert sein) mit Angaben zur Verhütung von Schäden.
Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.
Allgemeine Sicherheitshinweise
Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.
Arbeiten mit dem Gerät:
Vorsicht: So vermeiden Sie Unfälle und Verletzungen:
- Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
- Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
- Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten. Es besteht Verletzungsgefahr.
- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
- Die Förderung von aggressiven, abrasiven (schmiergelwirkenden), ätzenden, brennbaren (z.B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderflüssigkeit darf 35°C nicht überschreiten.
- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:
- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
- Beaufsichtigen Sie das Gerät während des Betriebs, um automatisches Ab-
schalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen. Prüfen Sie regelmäßig die Funktion des Schwimmschalters (siehe Kapitel „Inbetriebnahme“). Bei Nichtbeachtung erlöschen Garantie- und Haftungsansprüche.
- Bitte beachten Sie, dass die Pumpe nicht zum Dauerbetrieb (z.B. für Wasserläufe in Gartenteichen) geeignet ist. Prüfen Sie das Gerät regelmäßig auf einwandfreie Funktion.
- Beachten Sie, dass in dem Gerät Schmiermittel zum Einsatz kommen, die u.U. durch Ausfließen Beschädigungen oder Verschmutzungen verursachen können. Setzen Sie die Pumpe nicht in Gartenteichen mit Fischbestand oder wertvollen Pflanzen ein.
- Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung oder am Schlauch.
- Schützen Sie das Gerät vor Frost und Trockenlaufen.
- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.
- Lesen Sie zum Thema „Reinigung, Wartung, Lagerung“ bitte die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:
- Befinden sich Personen im Wasser, so darf das Gerät nicht betrieben werden. Es besteht Gefahr durch elektrischen
Schlag.
- Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.
- Bevor Sie Ihre neue Pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen:
- Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren, - Schutz der elektrischen Steckverbindungen vor Nässe.
- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen. Gefahr durch elektrischen Schlag.
- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
- Führen Sie die Elektroinstallation entsprechend der nationalen Vorschriften aus.
- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mind. 6 Ampere.
- Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Stecker auf Beschädigungen. Defekte Netzanschlussleitungen dürfen nicht repariert werden, sondern müssen gegen ein neues ausgetauscht werden. Lassen Sie Schäden an Ihrem Gerät von einem autorisierten Fachmann beseitigen.
- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Benutzen Sie die Netzanschlussleitung nicht, um den Stecker aus der Steck-
dose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
- Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.
- Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängerungskabel auf Schäden.
- Ziehen Sie vor allen Arbeiten am Gerät, bei Undichtigkeiten im Wassersystem, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
- Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H07RN8-F. Die Leitungslänge muss 10 m betragen. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen.
- Schützen Sie Netzanschlussleitungen und elektrische Anschlüsse vor Feuchtigkeit. Stellen Sie sicher, dass Netzanschlussleitungen und elektrische Anschlüsse im überflutungssicheren Bereich liegen.
Inbetriebnahme
Montage

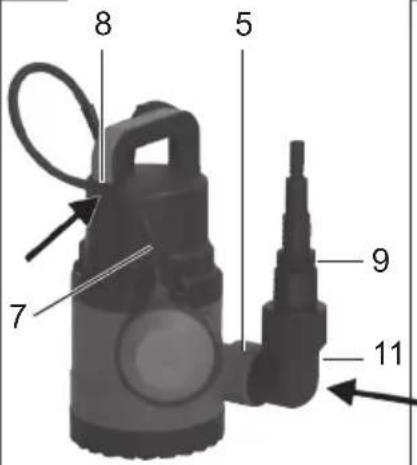

Adapter anschrauben
- Schrauben Sie den Winkeladapter (11) und den Adapter mit Schlauchanschluss (9) auf den Pumpenausgang (5).
Schwimmschalter montieren
- Positionieren Sie das Schwimm- schalter-Kabel (7) in der Schwimm- schalter-Rasterung (8).
Druckleitung anschließen
Die Installation der Klarwasser-Tauchpumpe erfolgt
- entweder mit fester Rohrleitung
- oder mit flexibler Schlauchleitung.

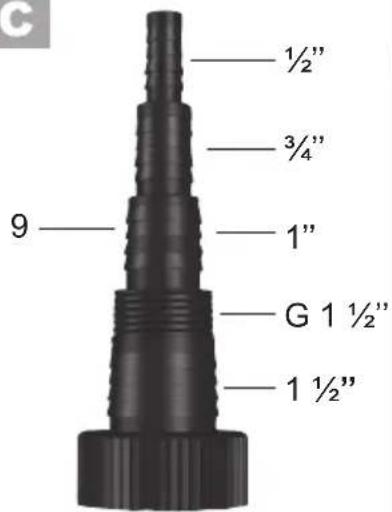

- Stülpen Sie bei Verwendung eines 12 " Schlauches diesen über den Adapter mit Schlauchanschluss (9) der Pumpe und befestigen Sie ihn mit einer Schlauchschelle.
- Für die Verwendung eines 34 "-, 1"- oder 1 12 "-Schlauches schneiden Sie den jeweils darüberliegenden Anschluss ab und stülpen dann den Schlauch über den entsprechenden Anschluss (Befestigung mit Schlauchschelle).
- Für die Verwendung eines Hahnstücks (IG 1 12 ") zum Anschluss externer Schlauchanschluss-Systeme schneiden Sie die oberen drei Anschlüsse direkt über dem G 1 12 "-Rohrgewinde ab.
Die Messung der maximalen Leistungsdaten erfolgt bei optimalen Bedingungen wie gerader, direkter Ausgang. Der Winkeladapter (A 11) und der Rückfluss-Stopp (E 10) können die Leistung reduzieren.

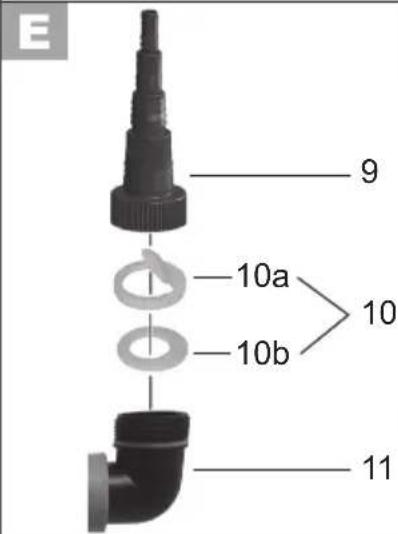

Um die Pumpleistung zu erhöhen, kann der Rückfluss-Stopp (10) aus dem Winkeladapter (11) herausgenommen werden (siehe E „Rückfluss-Stopp auswechseln“). Dies empfiehlt sich insbesondere bei Schlauchanschlüssen kleiner als 1“. Bitte bedenken Sie, dass dann allerdings beim Pumpen oder Stromausfall das Wasser ggf. zurückfließen kann.
Aufstellen/Aufhängen
Die Pumpe kann im Wasser aufgestellt oder aufgehängt werden.

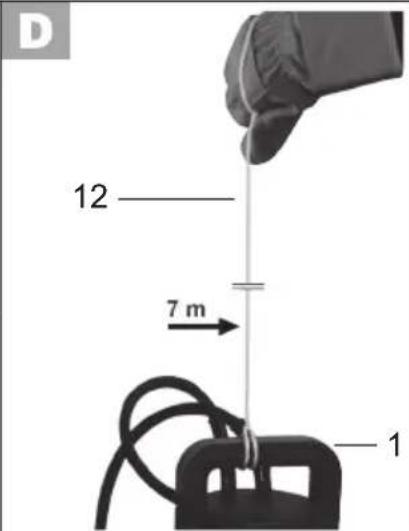

Zum Aufhängen und/oder Herausziehen der Pumpe können Sie das im Lieferumfang enthaltene Nylonseil (A 12) verwenden.
Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.
Befestigen Sie das Nylonseil (12) am Tragegriff (1).
Achten Sie darauf, das Gerät auf keinen Fall an der Netzanschlussleitung zu halten oder aufzuhängen. Es besteht die Gefahr eines Stromschlages durch eine beschädigte Netzanschlussleitung.
Achten Sie darauf, dass sich am Schachtboden im Laufe der Zeit Schmutz und Sand ansammeln kann, der die Pumpe beschädigen könnte. Wir empfehlen, die Pumpe auf einen Ziegelstein oder einen Gitterrost zu stellen.
Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern.
Prüfungen vor Inbetriebnahme
- Prüfen Sie die Funktion des Schwimmschalters (siehe „Bedienung“).
- Prüfen Sie, ob die Pumpe standsicher aufgestellt oder sicher aufgehängt ist.
- Prüfen Sie, ob die Druckleitung ordnungsgemäß angebracht wurde.
- Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose und dass diese ausreichend abgesichert ist (mind. 6A).
- Vergewissern Sie sich, dass nie Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.
Bedienung
Netzanschluss
Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 230 V \~ 50 Hz.
Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.
Ein- und Ausschalten
- Stecken Sie den Netzstecker in die Steckdose. Die Pumpe läuft sofort an.
- Zum Ausschalten ziehen Sie den Stecker aus der Steckdose. Die Pumpe schaltet ab.
Bei zu geringem Wasserstand schaltet der Schwimmschalter die Pumpe automatisch ab.
Betrieb
Beaufsichtigen Sie das Gerät während des Betriebs, um automatisches Abschalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen und Schäden zu vermeiden.
Im automatischen Betrieb schaltet der Schwimmschalter (A 6) die Pumpe automatisch ein bzw. ab.
Schwimmschalter einstellen
Der Ein- bzw. Aus-Schaltpunkt des Schwimmschalters (A 6) kann durch Verändern der Position des Schwimmschalters in der Schwimmschalter-Rasterung (A 8) eingestellt werden.
Bei stationärer Installation muss die Funktion des Schwimmschalters (A 6) regelmäßig (spätestens alle drei Monate) überprüft werden.
Überprüfen Sie den Schwimmschalter (A 6):
- Er muss so positioniert sein, dass er sich frei heben und senken kann. Die Schaltpunkthöhe „Ein“ und die Schaltpunkthöhe „Aus“ müssen leicht erreicht werden können. Prüfen Sie dies, indem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimm-schalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen, ob die Pumpe sich ein- bzw. ausschaltet.
- Achten Sie auch darauf, dass der Abstand zwischen dem Schwimm-
DEATCH
schalter und der Schwimmschalter-Rasterung (A 8) nicht zu gering ist. Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet.
- Achten Sie bei der Einstellung darauf, dass der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt.
Es besteht die Gefahr des Trockenlaufens, wenn das Schwimmschalter-Kabel (A 7) zu lange gewählt wird.
Wartung und Reinigung
Reinigen und pflegen Sie Ihr Gerät regelmäßig. Dadurch wird seine Leistungsfähigkeit und eine lange Lebensdauer gewährleistet.
Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.
Allgemeine Reinigungsarbeiten
- Nicht stationär installierte Geräte: Reinigen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser.
• Stationär installierte Geräte:
Prüfen Sie die Funktion des Schwimm- schalters (A 6) regelmäßig (spätestens alle drei Monate).
- Entfernen Sie Fusseln und faserige Partikel, die sich im Pumpengehäuse (A 3) eventuell festgesetzt haben, mit einem Wasserstrahl.
- Reinigen Sie den Schwimmschalter (A6) von Ablagerungen mit klarem Wasser.
- Befreien Sie den Schachtboden regelmäßig von Schlamm (spätestens alle 3 Monate) und reinigen Sie auch die Schachtwände.
Rückfluss-Stopp auswechseln
Tauschen Sie einen defekten Rückfluss-Stopp aus (siehe „Ersatzteile/Zubehör“).
-
Schrauben Sie den Adapter mit Schlauchanschluss (9) am Winkeladapter (11) ab und entnehmen Sie Rückfluss-Stopp (10a) und Dichtung (10b).
-
Setzen Sie die Dichtung (10b) in den neuen Rückfluss-Stopp (10a) ein.
-
Setzen Sie den Rückfluss-Stopp (10) so zwischen Winkeladapter (11) und Adapter mit Schlauchanschluss (9) ein, dass sich das Ventil in Flussrichtung öffnet und gegen die Flussrichtung schließt.
Schaufelrad reinigen
Bei zu starker Ablagerung im Pumpengehäuse (3) muss der untere Teil der Pumpe wie folgt zerlegt werden:
- Lösen Sie die 3 Schrauben (4a) an der Unterseite des Pumpenfu-
ßes (4) und ziehen Sie den Pumpenfuß ab.
- Reinigen Sie das Schaufelrad mit klarem Wasser.
Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder abstützen!
-
Setzen Sie den Dichtring (13) in den Pumpenfuß (4) ein.
-
Positionieren Sie den Pumpenfuß (4) so am Pumpengehäuse (3), dass die Aussparung (14) am Pumpenfuß (4) auf Höhe des Pumpenausgangs (5) liegt.
Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Pumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.
Lagerung
- Reinigen Sie die Pumpe vor der Lagerung.
- Bewahren Sie die Pumpe trocken und frostsicher und außerhalb der Reichweite von Kindern auf.
- Wenn Sie die Pumpe einen längeren Zeitraum nicht benutzt haben, dann muss sie nach dem letzten Einsatz und vor Neueinsatz gründlich gereinigt werden. Infolge von Ablagerungen und Rückständen kann es ansonsten zu Anlaufschwierigkeiten kommen.
Entsorgung/ Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Elektrogeräte gehören nicht in den Hausmüll.
Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 90). Halten Sie die unten genannten Bestellnummern bereit.
Position Position Bezeichnung Bestell-Nr. Betriebs-Explosions- anleitung zeichnung
| A 4 | 21 | Pumpenfuß | 91101218 |
| F 4a 36 | Schraubenset für Pumpenfuß | 91101237 | |
| A 9/10 | 46/47/48 | Adapter mit Schlauchanschluss, mit Rückfluss-Stopp | 91101246 |
| A 11 | 44/45 | Winkeladapter | 91101245 |
| F 13 | 20 | Dichtring | 91101235 |
Der Rückfluss-Stopp ist ein Verschleißteil und wird nicht unter Garantie ausgetauscht.
Fehlersuche
| Problem Mögliche Ursache Fehlerbehebung | ||
| Pumpe läuft nicht an | Netzspannung fehlt | Steckdose, Netzanschlussleitung, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann |
| Schwimmschalter (A 6) schaltet nicht | Schwimmschalter in höhere Stellung bringen | |
| Pumpe fördert nicht | Einlaufgitter des Pumpenfußes (A 4) verstopft | Einlaufgitter des Pumpenfußes mit Wasserstrahl reinigen |
| Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen | Pumpe reinigen und ggf. Dichtring (F 13) ersetzen | |
| Rückfluss-Stopp (E 10) falsch eingesetzt oder defekt | Sitz des Rückfluss-Stopps überprüfen, ggf. auswechseln (siehe „Wartung und Reinigung“) | |
| Pumpe schaltet nicht aus | Schwimmschalter kann nicht ab-sinken | Pumpe auf dem Schachtboden richtig aufstellen |
| Fördermenge ungenügend | Einlaufgitter des Pumpenfußes (A 4) verstopft | Einlaufgitter des Pumpenfußes mit Wasserstrahl reinigen |
| Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen | Pumpe reinigen und ggf. Dichtring (F 13) ersetzen | |
| Rückfluss-Stopp (E 1O) falsch eingesetzt oder defekt | Sitz des Rückfluss-Stopps überprüfen, ggf. auswechseln (siehe „Wartung und Reinigung“) | |
| Rückfluss-Stopp (E 1O) reduziert Pumpleistung | Rückfluss-Stopp aus Winkeladapter (E1) nehmen (siehe „Inbetriebnahme“) | |
| Pumpe schaltet nach kur-zer Laufzeit ab | Motorschutz schaltet die Pumpe wegen zu starker Wasserver-schmutzung ab. | Netzstecker ziehen und Pumpe so-wie Schacht reinigen. |
| Wassertemperatur zu hoch, Motor-schutz schaltet Gerät ab. | Auf maximale Wasser-Temperatur von 35°C achten! | |
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Rückfluss-Stopp, Dichtring) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus).
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Es besteht insbesondere kein Garantieanspruch beim Fördern von abrasiven Materialien (Sand, Steine) oder aggressiven Flüssigkeiten, da dadurch Dichtungen, Laufrad, Motor oder andere Teile beschädigt werden.
Achtung: Tauchpumpen sind Entwässerungspumpen. Die Konstruktion einer Tauchpumpe verfolgt den Zweck, im Rahmen ihrer Leistungsklasse möglichst rasch ein bestimmtes Volumen Wasser zu fördern, bzw. abzupumpen. Tauchpumpen sind nicht geeignet als Bewässerungspum-
pen (z.B. zur Gartenbewässerung) oder als Dauerlaufpumpen (z.B. für Bachläufe oder Teichfontänen). Bei Zweckentfremdung er- lischt der Garantieanspruch.
Prüfen Sie regelmäßig die Funktion des Schwimmschalters. Bei Nichtbeachtung oder Trockenlaufen der Pumpe erlöschen Garantie- und Haftungsansprüche.
Der Garantieanspruch erlischt auch beim Einsatz der Klarwasser-Tauchpumpe ohne Bodenplatte oder bei Beschädigungen, die durch Halten oder Aufhängen an der Netzanschlussleitung verursacht werden. Die Pumpen dürfen nicht trocken laufen oder Frost ausgesetzt werden.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 96809) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild.
- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur
die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.
Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Service-Center
DE Service Deutschland Tel.: 0800 54 35 111
E-Mail: grizzly@lidl.de
IAN 96809
Service Österreich Tel.: 0820 201 222
(0,15 EUR/Min.) E-Mail: grizzly@lidl.at IAN 96809
Service Schweiz Tel.: 0842 665566
CH (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 96809
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
Grizzly Gartengeräte GmbH & Co. KG
Am Gewerbepark 2 D-64823 Groß-Umstadt www.grizzly-service.eu
| DEATCH | Original CE Konformitätserklärung |
| Hiermit bestätigen wir, dass dieKlarwasser-TauchpumpeBaureihe FTP 400 C2Seriennummer201405000001 - 201405062848folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: | |
| 2004/108/EC • 2006/95/EC • 2011/65/EU* | |
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: | |
| EN 60335-1:2012 • EN 60335-2-41/A2:2010 • EN 62233:2008EN 55014-1/A2:2011 • EN 55014-2/A2:2008EN 61000-3-2/A2:2009 • EN 61000-3-3:2008 | |
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (14)** trägt der Hersteller: | |
| CEGrizzly GartengeräteGmbH & Co. KGAm Gewerbepark 264823 Groß-Umstadt,GERMANY20.06.2014 | Volker Lappas(Dokumentationsbevollmächtigter) |
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.
Exploded Drawing • Eksplozijska risba • Robbantott ábra Rysunek samorozwijający • Rozvinutý výkres Rozvinuté náčrtky • Explosionszeichnung
FTP 400 C2
