FGPS 1100 B2 - Wasserpumpe FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Gartenpumpe
Marke	Florabest
Modell	FGPS 1100 B2
Leistungsaufnahme	1100 W
Versorgungsspannung	230 V ~ 50 Hz
Max. Durchflussmenge	4600 l/h
Max. Förderhöhe	45 m
Max. Saughöhe	7 m
Max. Wassertemperatur	35 °C
Schlauchanschluss	1" (30,3 mm)
Schutzklasse	I
Schutzart	IPX4
Schalldruckpegel (LPA)	75,2 dB(A) (KPA=3,0 dB)
Gemessener Schallleistungspegel (LWA)	88,24 dB(A) (KWA=2,89 dB)
Garantierter Schallleistungspegel	91 dB(A)
Hauptfunktionen	Automatisches Pumpen, Überlastschutz, Trockenlauf verboten
Wartung und Reinigung	Mit feuchtem Tuch reinigen, mit klarem Wasser spülen, vor Frost entleeren
Sicherheit	Fehlerstromschutzschalter (RCD) ≤ 30 mA verwenden, Kabel H07RN-F
Ersatzteile und Reparierbarkeit	Erhältlich auf www.grizzly-service.eu oder telefonisch beim Kundendienst
Garantie	3 Jahre ab Kaufdatum
IAN-Nummer	270726

Häufig gestellte Fragen - FGPS 1100 B2 FLORABEST

Wie wird die Pumpe vor dem ersten Gebrauch entlüftet?

Öffnen Sie den Einfülldeckel (Füllschraube), gießen Sie Wasser in die Pumpe, bis es überläuft, und schrauben Sie den Deckel wieder fest. Lassen Sie die Pumpe niemals trocken laufen.

Kann die Pumpe für Trinkwasser verwendet werden?

Nein, diese Pumpe ist nicht für den Anschluss an eine Trinkwasserversorgung geeignet. Sie ist nur für klares Wasser und Regenwasser bestimmt.

Was tun, wenn die Pumpe kein Wasser fördert?

Überprüfen Sie, ob die Saugleitung vollständig eingetaucht ist und keine Luft enthält. Stellen Sie sicher, dass der Vorfilter nicht verstopft ist. Die Pumpe muss vor jedem Gebrauch entlüftet (mit Wasser gefüllt) werden.

Kann die Pumpe kontinuierlich betrieben werden?

Nein, die Pumpe ist nicht für den Dauerbetrieb ausgelegt. Längerer Betrieb verkürzt die Lebensdauer und kann die Garantie ungültig machen. Verwenden Sie sie intermittierend.

Wie schützt man die Pumpe im Winter?

Vor Frost die Pumpe vollständig entleeren, indem Sie den Ablassstopfen öffnen. Mit klarem Wasser spülen und an einem trockenen, frostfreien Ort aufbewahren.

Welche Art von Wasser kann ich pumpen?

Nur klares Wasser oder Regenwasser (max. Temperatur 35 °C). Kein Salzwasser, Chemikalien, brennbare Flüssigkeiten oder Wasser mit abrasiven Partikeln (Sand) pumpen.

Ist die Pumpe laut?

Der Schalldruckpegel beträgt 75,2 dB(A) und der garantierte Schallleistungspegel 91 dB(A). Ein normaler Geräuschpegel für eine Pumpe dieser Leistung.

Wo finde ich Ersatzteile?

Ersatzteile (Saugschlauch-Kit, Einfülldeckel, Ablassstopfen, Lüfterrad) sind auf www.grizzly-service.eu erhältlich. Sie können auch den Kundendienst telefonisch kontaktieren.

Wie ist die Garantie der Pumpe?

Die Pumpe hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Die Garantie deckt keine Verschleißteile oder Schäden durch unsachgemäße Verwendung ab.

Muss ich einen Fehlerstromschutzschalter verwenden?

Ja, es ist zwingend erforderlich, die Pumpe an eine Steckdose anzuschließen, die durch eine Fehlerstromschutzeinrichtung (RCD) mit einem Bemessungsdifferenzstrom von nicht mehr als 30 mA geschützt ist, aus Sicherheitsgründen.

BEDIENUNGSANLEITUNG FGPS 1100 B2 FLORABEST

Originalbetriebsanleitung

FR BE

POMPED'ARROSAGE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE/AT/CH Originalbetriebsanleitung Seite 4

Allgemeine Beschreibung ....5

Lieferumfang 5

Funktionsbeschreibung ....5

Übersicht....5

Technische Daten......6

Sicherheitshinweise......6

Bildzeichen auf dem Gerät ......6

Bildzeichen in der Betriebsanleitung ....7

Allgemeine Sicherheitshinweise......7

Inbetriebnahme ....8

Tragegriff montieren 8

Aufstellen 8

Netzanschluss....9

Anschluss der Leitungen......9

Gartenpumpe befüllen 9

Prüfungen vor Inbetriebnahme......9

Ein-/Ausschalten....10

Reinigung/Wartung ......10

Allgemeine Reinigungsarbeiten .....10

Gartenpumpe entleeren....10

Lagerung 11

Entsorgung/Umweltschutz......11

Ersatzteile/Zubehör ......11

Garantie 12

Reparatur-Service ....13

Original EG-Konformitäts- erklärung....73

Explosionszeichnung......80

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Gartenpumpe ist für die Gartenbewässerung geeignet. Sie ist für den privaten Einsatz im Garten bestimmt.

Das Gerät ist ausschließlich zur Förderung von Klarwasser und Regenwasser bis zu einer Temperatur von max. 35°C vorgesehen. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird (z. B. Förderung von Lebensmitteln, Salzwasser, Motorenkraftstoffe, chemische Produkte oder Wasser mit abrasiven Stoffen) kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist nicht für den Dauerbetrieb geeignet. Dauerbetrieb verkürzt die Lebensdauer und die Garantie erlischt.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

• Gartenpumpe
• Tragegriff
• 2 Befestigungsschrauben
• Saugschlauch
• Dichtring
• Adapterstück
• Vorfilter mit Rückfluss-Stopp
• Originalbetriebsanleitung

Funktionsbeschreibung

Die Gartenpumpe fördert nach Anschluss von Saugleitung und Druckleitung und Befüllung mit Wasser eine definierte Menge Klarwasser.

Übersicht

1 Abdeckkappe

2 Wassereingang
3 Abdeckkappe
4 Wasserausgang

5 Ein-/Ausschalter (nicht sichtbar)

6 Netzanschlussleitung
7 Tragegriff

8 2 Befestigungsschrauben

9 Einfüllschraube

10 Ablassschraube
11 Adapterstück
12 Dichtring

13 Saugschlauch-Anschluss Wassereingang

14 Saugschlauch

15 Vorfilter mit Rückfluss-Stopp
16 Saugschlauch-Anschluss Vorfilter

DEATCH

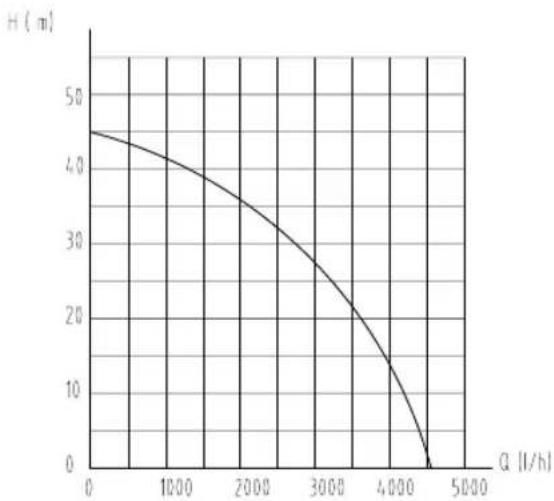

Technische Daten

Gartenpumpen-Set....FGPS 1100 B2

Nenneingangsspannung....230 V\~, 50 Hz Leistungsaufnahme .... 1100 W

Max. Saughöhe....7 m

Max. Fördermenge....4600 l/h*

Max. Förderhöhe (Hmax) 45 m

Max. Wassertemperatur (Tmax)......35 °C

Schlauchanschluss.....1" (30,3 mm)

Schutzklasse......I

Schutzart IPX4

Schalldruckpegel

Schallleistungspegel (LWA)

gemessen.....88,24 dB(A); KWA=2,89 dB

garantiert....91 dB(A)

* Mit dem gelieferten Saugschlauch (14) kann die maximale Fördermenge der Gartenpumpe nicht erreicht werden.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

6

Engere Saugschläuche können die Leistung reduzieren.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit der Gartenpumpe.

Bildzeichen auf dem Gerät

Achtung! Nicht für reines Sandwasser geeignet!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft.

Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Stecker aus der Steckdose.

Angabe des Schallleistungspegels L_WA in dB

Wassereingang

Wasserausgang

Elektrogeräte gehören nicht in den Hausmüll.

Bildzeichen in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Arbeiten mit dem Gerät:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.
• Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
• Befinden sich Personen im Wasser, so darf das Gerät nicht betrieben werden.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Nicht für Wasser mit abrasiven Partikeln

wie Sand verwenden. Die Förderung von aggressiven, abrasiven (abschabenden), ätzenden, brennbaren (z. B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderflüssigkeit darf 35°C nicht überschreiten.

- Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung oder am Schlauch.
• Schützen Sie das Gerät vor Frost und Trockenlaufen.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.
• Lesen Sie zum Thema „Reinigung/Wartung“ und „Lagerung“ bitte die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

DEATCH

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

- Bevor Sie das Gerät in Betrieb nehmen, lassen Sie fachmännisch prüfen:

- Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren, - Schutz der elektrischen Steckverbindungen vor Nässe. - Bei Überschwemmungsgefahr die Steckverbindungen im überflutungsscheren Bereich anbringen.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mindestens 10 Ampere.

- Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Stecker auf Beschädigungen. Eine defekte Netzanschlussleitung darf nicht repariert werden, sondern muss gegen eine neue ausgetauscht werden. Lassen Sie Schäden an Ihrem Gerät von einem Fachmann beseitigen.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu

vermeiden.

• Benutzen Sie die Netzanschlussleitung nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
• Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
• Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H07RN-F. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen.

Inbetriebnahme

Tragegriff montieren

Befestigen Sie den Tragegriff (7) mit den Befestigungsschrauben (8) am Gerät.

Aufstellen

• Stellen Sie das Gerät auf einen festen, waagerechten und flutungssicheren Untergrund.
• Sollten Sie das Gerät fest installieren wollen, verschrauben Sie es mit dem Untergrund. Eine Verschraubung mit einer Befestigungsplatte verhindert auch ein Verrutschen des Gerätes. Beachten Sie dabei einen freien Zugang zur Ablassschraube ( A 10).

- Stellen Sie das Gerät grundsätzlich höher als die Wasseroberfläche, aus der Sie pumpen möchten. Sollte dies nicht möglich sein, installieren Sie eine unterdruckfeste Absperreinheit zwischen dem Gerät und dem Saugschlauch (im Fachhandel oder Baumarkt erhältlich).

Netzanschluss

Die von Ihnen erworbene Gartenpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Gartenpumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteck-dose mit 230 V \~ 50 Hz.

Anschluss der Leitungen

- Benutzen Sie an der Saugseite eine Leitung mit Rückfluss-Stopp und montieren Sie einen Vorfilter.

- Verwenden Sie an der Saugseite keine Anschlusssysteme mit Schnellkupplungen.

- Verwenden Sie den Saug- schlauch nicht als Druckleitung.

1. Entfernen Sie die Abdeckkappen (1) und (3) vom Gerät

1. Verschrauben Sie den Vorfilter mit Rückfluss-Stopp (15) mit dem Anschluss Vorfilter (16) am Saugschlauch (14). Beide Teile sind mit einem Ⓑ gekennzeichnet.

1. Verschrauben Sie das Adapterstück (11) mit dem Wassereingang (2) am Gerät. Beide Teile sind mit einem Ⓐ gekennzeichnet.

2. Verschrauben Sie den Saug- schlauch-Anschluss Wasserein- gang (13) mit dem Dichtring (12) am Adapterstück (11). Beide Teile sind mit einem Ⓐ

gekennzeichnet. Verschrauben Sie diesen luftdicht.

1. Montieren Sie eine Druckleitung am Stutzen vom Wasserausgang (4) am Gerät. Verschrauben Sie diesen luftdicht.

Bei Luft in der Ansaugleitung ist die Funktion der Gartenpumpe nicht gewährleistet.

Gartenpumpe befüllen

Die Gartenpumpe muss vor jeder Inbetriebnahme mit Wasser befüllt werden. So ist ein sofortiger Anlauf gewährleistet. Ein Trockenlauf beschädigt das Gerät.

1. Öffnen Sie die Einfüllschraube (A9) an dem Gerät.

2. Füllen Sie Wasser bis an die Einfüllstelle auf und verschrauben Sie die Einfüllschraube (A9) wieder.

Prüfungen vor Inbetriebnahme

- Vergewissern Sie sich, dass der elektrische Anschluss 230 V \~ 50 Hz beträgt.

- Überprüfen Sie den ordnungsgemäßen Zustand der Steckdose und dass diese ausreichend abgesichert ist (mind.10A).

- Vergewissern Sie sich, dass nie Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.

- Überprüfen Sie die Saugleitung. Das Ansaugende der Saugleitung muss sich im Wasser befinden.

- Überprüfen Sie die Druckleitung.

DEATCH

Das Austrittsende der Druckleitung sollte sich bereits an der Bewässerungsposition befinden.

Das Gerät ist nicht zum Anschluss an die Trinkwasserversorgungsanlage geeignet.

Ein-/Ausschalten

1. Schließen Sie die Netzanschlussleitung (A 6) an die Stromversorgung an.

2. Einschalten:

Ein-/Ausschalter ( A 5) in Stellung „I“. Nach einer Ansaugzeit beginnt die Pumpe zu fördern.

1. Ausschalten:

Ein-/Ausschalter ( A 5) in Stellung „O“.

Überlastschutz: Bei Überbeanspruchung schaltet sich das Gerät automatisch ab. Zum Wiederanlauf lassen Sie das Gerät abkühlen und schalten es dann wieder ein.

Reinigung/Wartung

Reinigen und pflegen Sie Ihr Gerät regelmäßig. Dadurch wird seine Leistungsfähigkeit und eine lange Lebensdauer gewährleistet.

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Allgemeine Reinigungsarbeiten

- Halten Sie Motorrippen und Motorgehäuse sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

- Entfernen Sie Fusseln und faserige Partikel, die sich im Pumpengehäuse festgesetzt haben, durch Spülen mit Wasser.

- Sollten Verstopfungen auftreten, entfernen Sie die Saugleitung und Druckleitung. Spülen Sie den Fremdkörper mit Wasser aus.

Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Gartenpumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Gartenpumpe entleeren

Bei Frostgefahr und vor längerem Nichtgebrauch (z. B. Überwintern) muss die Gartenpumpe komplett entleert sein.

1. Öffnen Sie die Ablassschraube ( A 10) und entleeren Sie das Gerät von Wasser.
2. Spülen Sie das Gerät mit klarem Wasser durch.

Lagerung

• Bewahren Sie das Gerät gereinigt, trocken und außerhalb der Reichweite von Kindern auf.
• Vor einer längeren Aufbewahrung (z. B. Überwintern) entleeren Sie die Pumpe (siehe „Gartenpumpe entleeren“). Infolge von Ablagerungen und Rückständen kann es ansonsten zu Anlaufschwierigkeiten kommen.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll, verwenden Sie separate Sammeleinrichtungen. Fragen Sie die Gemeindeverwaltung nach dem vorhandenen Entsorgungssystem.

Wenn elektrische Geräte in Deponien oder Müllhalden entsorgt werden, können gefährliche Substanzen ins Grundwasser versickern und damit in die Nahrungskette gelangen. Gesundheitliche Schäden können die Folge sein.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 13).

Position	Position	Bezeichnung	Bestell-Nr.
Betriebsanleitung	Explosions-zeichnung

A 9 1,2 Einfüllschraube + Dichtung 91100910+ 91100911

A 10 4,5 Ablassschraube + Dichtung 91100913+ 91100914

A 11,12,14,15 Saugschlauchgarnitur 91100965

29 Lüfterrad

91100938

DEATCH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Originalkassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Saugschlauchgarnitur, Vorfilter oder Lüfterrad) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 270726) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Servi-

ceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 270726

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 270726

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 270726

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

www.grizzly-service.eu

GBIE

Content

Introduction ......14

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim, Germany

www.grizzly-service.eu

florabest

FRBE

Table des matières

Introduction ......23

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzly-service.eu

Inhoud

Inleiding ....33

Gebruik 34

Technische gegevens ......35

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige

Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

ES

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzly-service.eu

52

IT

Contenuto

Introduzione ....53

Utilizzo 54

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germania

www.grizzly-service.eu

Inhalt

Introdução ....63

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemanha

www.grizzly-service.eu

DEATCH	Original EG Konformitätserklärung
Hiermit bestätigen wir, dass dasGartenpumpen-SetBaureihe FGPS 1100 B2Seriennummern 201510000001 - 201510015000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/95/EG • 2004/108/EG • 2000/14/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012 • EN 60335-2- 41:2003/A2:2010EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008EN 61000-3-2:2006/A2:2009 • EN 61000-3-3:2008 • EN 62233:2008
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:Schallleistungspegel:Garantiert: 91 dB(A);Gemessen: 88,24 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechendAnh. V / 2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (14)** trägt der Hersteller:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, GERMANY08.01.2016	Volker LappasDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Stockstädter Straße 20

D-63762Großostheim

Stand der Informationen · Last Information Update

Version des informations - Stand van de informatie
