Produkttyp	Tauchpumpe / Wasserpumpe
Modell	FTP 400 A1
Marke	Florabest
Nennleistung	400 W
Max. Förderhöhe	8 m
Max. Fördermenge	4000 l/h
Max. Eintauchtiefe	7 m
Anschlussleitung	10 m
Schutzart	IPX8
Netzspannung	230 V ~ 50 Hz
Gewicht	ca. 4 kg
Abmessungen (L x B x H)	ca. 20 x 20 x 30 cm
Fördergut	klares Wasser (Regenwasser, Leitungswasser)
Medientemperatur	max. 35 °C
Anschlussgewinde	1 " (25,4 mm) AG
Schwimmerschalter	ja, automatische Ein-/Ausschaltung
Schmutzwasserförderung	nein, nur klares Wasser
Korrosionsschutz	Edelstahlwelle, Kunststoffgehäuse
Netzkabel	H05RN-F 3G1,0 mm²
Überlastschutz	Thermoschutzschalter
Lieferumfang	Pumpe, Bedienungsanleitung, Adapter
Reinigung	Pumpe nach Gebrauch mit klarem Wasser durchspülen
Lagerung	frostfrei, trocken, vor Sonneneinstrahlung schützen

Häufig gestellte Fragen - FTP 400 A1 FLORABEST

Wie schalte ich die Pumpe ein?

Stellen Sie die Pumpe auf eine feste Unterlage im Wasser. Der Schwimmerschalter schaltet die Pumpe automatisch ein, sobald der Wasserspiegel eine bestimmte Höhe erreicht. Sie können die Pumpe auch manuell über den Netzstecker einschalten.

Warum fördert die Pumpe kein Wasser?

Mögliche Ursachen: Die Ansaugöffnung ist verstopft, der Schwimmerschalter hängt fest, oder die Förderhöhe wird überschritten. Überprüfen Sie die Pumpe auf Fremdkörper und reinigen Sie sie gegebenenfalls.

Kann die Pumpe auch Schmutzwasser fördern?

Nein, die Florabest FTP 400 A1 ist nur für klares Wasser geeignet. Fördern Sie kein Abwasser, Schlamm oder Sand, da dies die Pumpe beschädigen kann.

Wie reinige ich die Pumpe?

Trennen Sie die Pumpe vom Stromnetz. Spülen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser durch, um Ablagerungen zu entfernen. Reinigen Sie das Sieb und die Ansaugöffnung mit einer Bürste.

Wie lagere ich die Pumpe im Winter?

Entleeren Sie die Pumpe vollständig und lagern Sie sie frostfrei bei Temperaturen über 0 °C. Trocknen Sie die Pumpe vor der Einlagerung gründlich.

Was bedeuten die Schutzart IPX8?

IPX8 bedeutet, dass die Pumpe dauerhaft unter Wasser betrieben werden kann. Die genaue maximale Eintauchtiefe von 7 m darf jedoch nicht überschritten werden.

Kann ich die Pumpe ohne Schwimmerschalter betreiben?

Ja, Sie können den Schwimmerschalter in einer festen Position arretieren, um die Pumpe manuell zu steuern. Beachten Sie dabei, dass die Pumpe nicht trocken läuft.

Was tun, wenn die Pumpe nach längerer Nutzung an Leistung verliert?

Überprüfen Sie das Ansaugsieb auf Verstopfungen und reinigen Sie es. Kontrollieren Sie auch, ob die Förderleitung geknickt oder verstopft ist.

Ist die Pumpe für die Bewässerung geeignet?

Ja, die Pumpe eignet sich hervorragend zum Fördern von Regenwasser aus Regentonnen oder Zisternen zur Gartenbewässerung. Achten Sie darauf, dass die Pumpe nicht trocken läuft.

Wo finde ich Ersatzteile?

Ersatzteile erhalten Sie beim Hersteller oder über den Kundenservice von Florabest. In der Bedienungsanleitung finden Sie eine Liste der verfügbaren Ersatzteile und Bestellinformationen.

BEDIENUNGSANLEITUNG FTP 400 A1 FLORABEST

Originalbetriebsanleitung

FI

PUHTAAN VEDEN UPPOPUMPPU

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung

Seite

52

Bestimmungsgemäße Verwendung ....52

Allgemeine Beschreibung .....53

Lieferumfang 53

Übersicht 53

Funktionsbeschreibung 53

Technische Daten....53

Leistungsdaten 54

Sicherheitshinweise ....54

Bildzeichen in der Anleitung 54

Bildzeichen auf dem Gerät 54

Allgemeine Sicherheitshinweise ..... 54

Montage 56

Adapter anschrauben 56

Höhenverstellung für Schwimmschalter montieren 56

Kabelhalter montieren 56

Inbetriebnahme ....56

Druckleitung anschließen 56

Einstellen des Absauglevels 57

Aufstellen / Aufhängen 57

Prüfungen vor Inbetriebnahme ..... 58

Bedienung 58

Netzanschluss 58

Ein- und Ausschalten 58

Automatischer Betrieb 58

Manueller Betrieb/Flachabsaugung ... 59

Wartung und Reinigung ......

Allgemeine Reinigungsarbeiten ..... 60

Rückfluss-Stopp auswechseln 60

Schaufelrad reinigen 60

Lagerung 60

Entsorgung/Umweltschutz .....61

Ersatzteile / Zubehör ......61

Fehlersuche ......

Garantie 63

Reparatur-Service 64

Service-Center 65

Service-Niederlassung ......65

Original CE Konformitäts- erklärung 68

Explosionszeichnung ......69

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Klarwasser-Tauchpumpe ist zur Förderung von Wasser bis zu einer Temperatur von max. 35°C bestimmt. Sie ist z.B.

geeignet zum Leeren von Becken und Behältern.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Tauchpumpe
• Winkeladapter + Adapter mit Schlauchanschluss
• Kabelhalter
• 9 m Seil mit Aufhängeschlaufe
• Betriebsanleitung

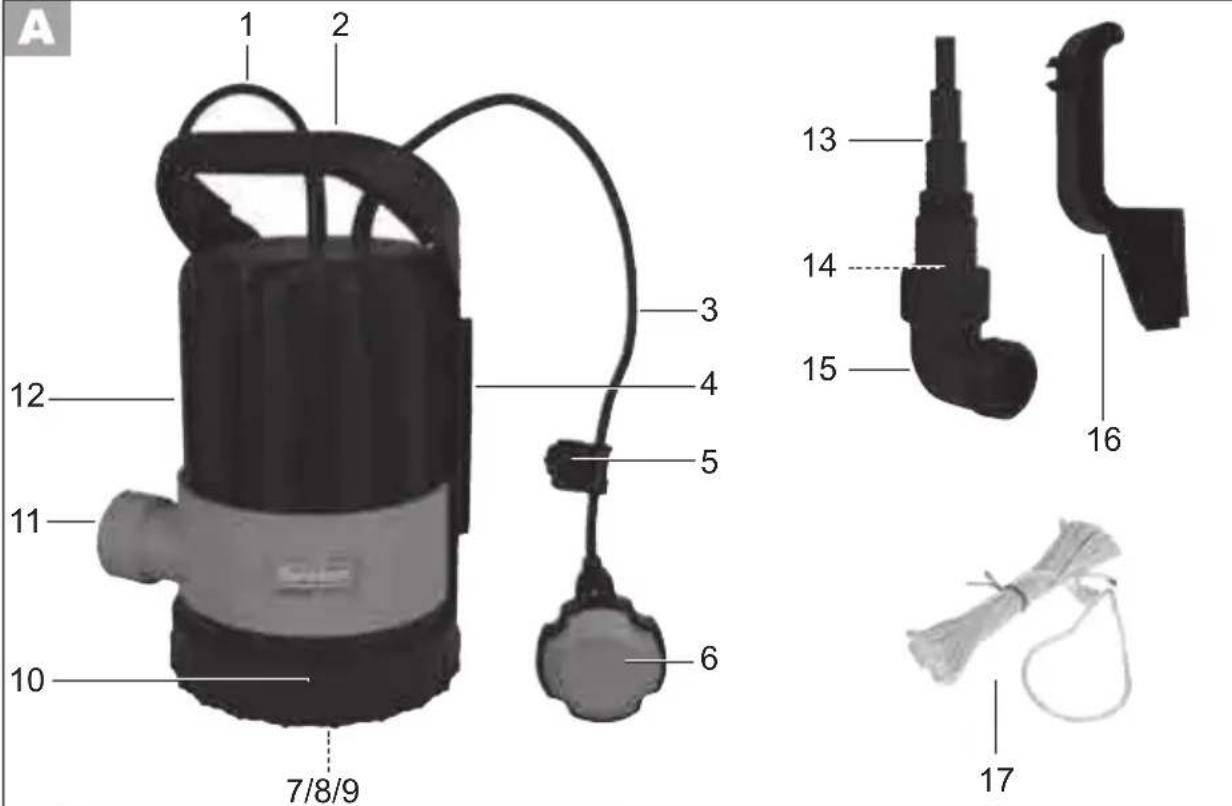

Übersicht

1 Netzanschlussleitung
2 Tragegriff
3 Schwimmschalter-Kabel
4 Schwimmschalter-Führung
5 Schwimmschalter-Höhenverstellung
6 Schwimmschalter
7 Drehteller-Rundgriff (nicht sichtbar)
8 Drehteller (nicht sichtbar)
9 Pfeilmarkierung am Drehteller (nicht sichtbar)
10 Fußteil
11 Pumpenausgang
12 Pumpengehäuse
13 Adapter mit Schlauchanschluss
14 Rückfluss-Stopp mit Dichtung (nicht sichtbar)
15 Winkeladapter
16 Kabelhalter
17 9 m Seil mit Aufhängeschlaufe

Funktionsbeschreibung

Die Klarwasser-Tauchpumpe besitzt ein schlagfestes Kunststoffgehäuse. Sie hat einen Kühlmantel, durch den das gepumpte Wasser um den Motor herum zum Druckanschluss fließt. Die Pumpe ist mit einer Schwimmschaltung ausgestattet, die die Pumpe wasserstandsabhängig automatisch ein- oder ausschaltet.

Zudem besitzt die Pumpe einen Rückfluss-Stopp, der das Zurückfließen des Wassers z.B. bei einem Stromausfall verhindert.

Technische Daten

Klarwasser-Tauchpumpe FTP 400 A1

Nenneingangsspannung .... 230V\~, 50 Hz

Leistungsaufnahme ....400 W

Maximale Fördermenge .....7000 l/h

Maximale Förderhöhe 7,5 m

Maximale Eintauchtiefe 8 m

Wassertemperatur max. 35 °C

Schlauchanschluss 12 ", 34 ", 1 ", 112 " IG (Innengewinde)

Maximale Korngröße .... ∅ 8 mm

Netzkabellänge 10 m

Gewicht 4,5 kg

Schutzklasse I

Schutzart IPX8

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

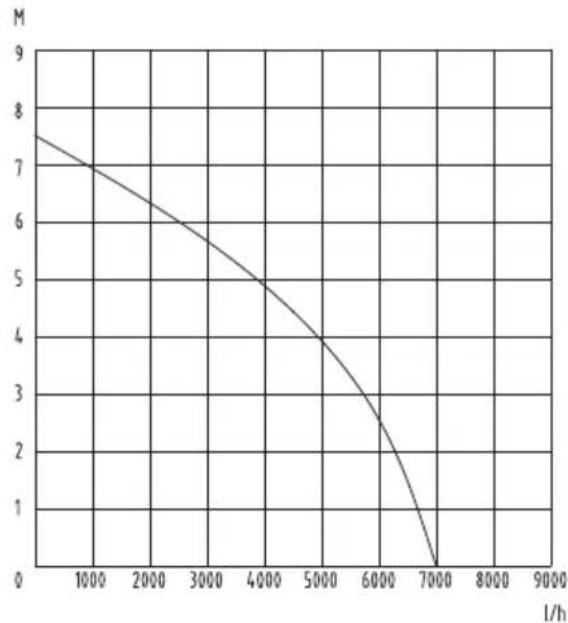

Leistungsdaten

Die Messung der maximalen Leistungs-daten erfolgt bei geradem, direktem Ausgang. Der Winkeladapter kann die Leistung reduzieren.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens kann das Gebot erläutert sein) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Achtung! Nicht für Sandwasser benutzen!

Machen Sie sich vor der Arbeit mit allen Bedienelementen vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft. Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden des Netzkabels sofort den Stecker aus der Steckdose.

Maximale Eintauchtiefe

Elektrogeräte gehören nicht in den Hausmüll.

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Arbeiten mit dem Gerät

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Das Bedienen des Gerätes ist Personen unter 16 Jahren nicht gestattet.
• Befinden sich Personen im Wasser, so darf das Gerät nicht betrieben werden.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Die Förderung von aggressiven, abrasiven (schmiergelwirkenden), ätzenden, brennbaren (z.B. Motorenkraftstoffe) oder explosiven Flüssigkeiten, Salzwasser, Reinigungsmitteln und Lebensmitteln ist nicht gestattet. Die Temperatur der Förderflüssigkeit darf 35°C nicht überschreiten.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

• Beaufsichtigen Sie das Gerät während des Betriebs (vor allem in Wohnräumen), um automatisches Abschalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen. Prüfen Sie regelmäßig die Funktion des Schwimmschalters (siehe „Bedienung“). Bei Nichtbeachtung erlöschen Garantie- und Haftungsansprüche.
• Beachten Sie, dass in dem Gerät Schmiermittel zum Einsatz kommen, die u.U. durch Ausfließen Beschädigungen oder Verschmutzungen verursachen können. Setzen Sie die Pumpe nicht in Gartenteichen mit Fischbestand oder wertvollen Pflanzen ein.
• Beim Auslaufen von Schmiermittel können diese die Flüssigkeit verschmutzen.
• Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung oder der Druckleitung.
• Schützen Sie das Gerät vor Frost und Trockenlaufen.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.
• Lesen Sie zum Thema „Wartung und Reinigung“ bitte die Hinweise in der Betriebsanleitung. Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen des Gerätes, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Betrieb des Gerätes muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

DE AT CH

- Bevor Sie Ihre neue Pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen:

- Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren,

- Schutz der elektrischen Steckverbindungen vor Nässe.

- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Führen Sie die Elektroinstallation entsprechend der nationalen Vorschriften aus.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an; Sicherung mindestens 6 Ampere.

- Prüfen Sie vor jedem Gebrauch Gerät, Kabel und Stecker auf Beschädigungen.

- Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Die Länge der Anschlussleitung muss 10 m betragen.

- Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

- Tragen oder befestigen Sie das Gerät nicht am Kabel.

- Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rol-

len Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

- Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.

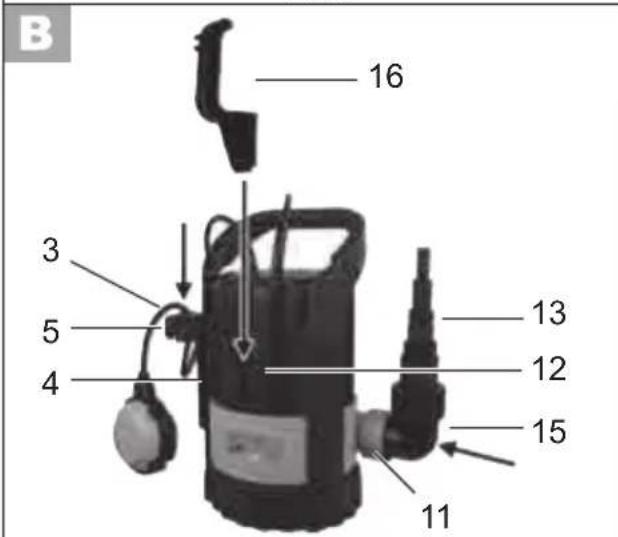

Montage

Adapter anschrauben

B Schrauben Sie den Winkeladapter (15) und den Adapter mit Schlauchanschluss (13) auf den Pumpenausgang (11).

Höhenverstellung für Schwimmschalter montieren

B Lockern Sie die Schraube an der Schwimmschalter-Höhenverstellung (5) und schieben Sie diese über die Schwimmschalter-Führung (4). Dabei muss das Schwimmschalter-Kabel (3) nach oben geführt werden (Pfeil↑ muss nach oben zeigen) (siehe "Bedienung").

Kabelhalter montieren

B Schieben Sie den beiliegenden Kabelhalter (16) bis zum Anschlag in die Führung auf der Rückseite des Pumpengehäuses (12).

Inbetriebnahme

Druckleitung anschließen

Die Installation der Klarwasser-Tauchpumpe erfolgt

• entweder mit fester Rohrleitung
• oder mit flexibler Schlauchleitung.

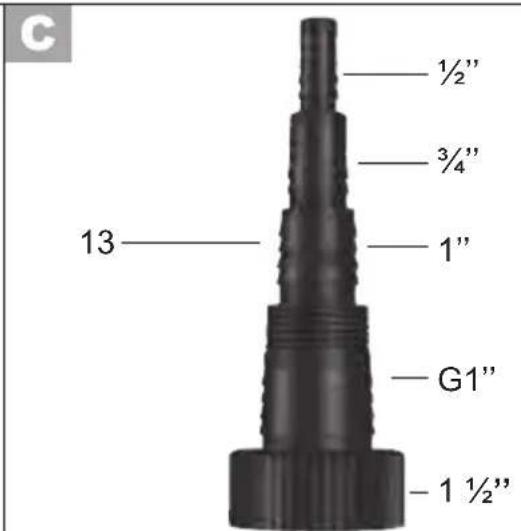

C

- Stülpen Sie bei Verwendung eines 12 " Schlauches diesen über den Adapter mit Schlauchanschluss (13) der Pumpe und befestigen Sie ihn mit einer Schlauchschelle.

• Für die Verwendung eines 34 "-, 1"- oder 1 12 "-Schlauches schneiden Sie den jeweils darüberliegenden Anschluss ab und stülpen dann den Schlauch über den entsprechenden Anschluss.
• Für die Verwendung eines Hahnstücks (G1") zum Anschluss externer Schlauchanschluss-Systeme schneiden Sie die oberen beiden Anschlüsse direkt über dem G1"-Rohrgewinde ab.

i

Die Messung der maximalen Leistungsdaten erfolgt bei geradem, direktem Ausgang. Der Winkeladapter (A 15) und der Rückfluss-Stopp (I 14) können die Leistung reduzieren.

Um die Pumpleistung zu erhöhen, kann der Rückfluss-Stopp (14) aus dem Winkeladapter (15) herausgenommen werden (siehe 1 „Rückfluss-Stopp auswechseln“). Dies empfiehlt sich insbesondere bei Schlauchanschlüssen kleiner als 1“. Bitte bedenken Sie, dass dann allerdings beim Pumpen oder Stromausfall das Wasser ggf. zurückfließen kann.

Einstellen des Absauglevels

Die Pumpe kann Restwasser bis auf wenige Millimeter Höhe absaugen.

Die Restwasserhöhe kann auf 4 Absauglevels von 1 mm - 8 mm eingestellt werden. Wählen Sie für den normalen Betrieb den höchsten Absauglevel (8 mm).

Wählen Sie für die Flachabsaugung ein Absauglevel von 1 mm - 5 mm in Abhängigkeit vom Verschmutzungsgrad des Wassers.

Eine Flachabsaugung auf 1 mm ist nur bei klarem Wasser zu empfehlen.

Je größer die Schwebstoffe im Wasser sind, desto höher muss der Absauglevel eingestellt werden.

Somit kann ein frühzeitiges Zusetzen der Wassereinläufe am Drehteller (p 8) vermieden werden.

i

Bei Lieferung ist die Pumpe auf eine Restwasserhöhe von 1 mm (Flachabsaugung) eingestellt.

D

1. Umfassen Sie den Drehteller-Rundgriff (7) am Boden des Fußteils (10) und ziehen Sie den Drehteller (8) heraus.

2. Drehen Sie den Drehteller (8) nach rechts oder links auf die gewünschte Abstandsposition (siehe Pfeilmarkierung (9) am Drehteller).

E

Die vier Absauglevels sind auf dem Fußteil (10) mit einer Höhen- skalierung gekennzeichnet und wiederholen sich.

i

Die Restwasserhöhe von 1 mm (Flachabsaugung) wird nur im manuellen Betrieb erreicht, da der Schwimmschalter im automatischen Betrieb die Pumpe vorzeitig abschaltet (siehe „Bedienung“).

Aufstellen / Aufhängen

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter frei bewegen kann.

DE AT CH

Die Pumpe kann im Wasser aufgestellt oder aufgehängt werden. Zum Aufhängen und/oder Herausziehen der Pumpe können Sie das im Lieferumfang enthaltene Seil (A 17) verwenden.

Befestigen Sie das Seil (17) an den im Tragegriff (2) angebrachten Boh-rungen.

Achten Sie darauf, das Gerät auf keinen Fall am Netzkabel zu halten oder aufzuhängen. Es besteht die Gefahr eines Stromschlages durch beschädigte Netzkabel.

Achten Sie darauf, dass sich am Schachtboden im Laufe der Zeit Schmutz und Sand ansammeln kann, der die Pumpe beschädigen könnte. Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern.

Prüfungen vor Inbetriebnahme

- Prüfen Sie die Funktion des Schwimmschalters (siehe „Bedienung - Automatischer Betrieb“).

- Prüfen Sie, ob die Pumpe standsi- cher aufgestellt oder sicher aufge- hängt ist.

- Prüfen Sie, ob die Druckleitung ordnungsgemäß angebracht wurde.

- Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose und dass diese ausreichend abgesichert ist (mind. 6A).

- Vergewissern Sie sich, dass nie Feuchtigkeit oder Wasser an den Netzanschluss kommen kann. Es besteht die Gefahr eines Stromschlages.

Bedienung

Netzanschluss

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V \~ 50Hz.

Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.

Ein- und Ausschalten

1. Stecken Sie den Netzstecker in die Steckdose. Die Pumpe läuft sofort an.
2. Zum Ausschalten ziehen Sie den Stecker aus der Steckdose. Die Pumpe schaltet ab.

Bei zu geringem Wasserstand schaltet der Schwimmschalter die Pumpe automatisch ab.

Beaufsichtigen Sie das Gerät während des Betriebs, um automatisches Abschalten oder Trockenlaufen der Pumpe rechtzeitig zu erkennen und Schäden zu vermeiden.

Automatischer Betrieb

Im automatischen Betrieb schaltet der Schwimmschalter die Pumpe automatisch ein bzw. ab.

Bei stationärer Installation muss die Funktion des Schwimmschalters (6) regelmäßig (spätestens alle drei Monate) überprüft werden.

Der Ein- bzw. Aus-Schaltpunkt des Schwimmschalters (6) kann stufenlos eingestellt werden:

Lockern Sie die Schraube an der Schwimmschalter-Höhenverstellung (5) und bringen Sie diese in die gewünschte Position.

Überprüfen Sie den Schwimmschalter (6):

- Er muss so positioniert sein, dass er sich frei heben und senken kann. Die Schaltpunkthöhe „Ein“ und die Schaltpunkthöhe „Aus“ müssen leicht erreicht werden können. Prüfen Sie dies, indem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser, stellen und den Schwimmschalter (6) mit der Hand vorsichtig hoch-heben und anschließend wieder senken. Dabei können Sie sehen, ob die Pumpe sich ein- bzw. ausschaltet.

- Achten Sie auch darauf, dass der Abstand zwischen dem Schwimm- schalter (6) und der Schwimm- schalter-Höhenverstellung (5) nicht zu gering ist. Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet.

- Achten Sie bei der Einstellung darauf, dass der Schwimmschalter (6) nicht vor dem Ausschalten der Pumpe den Boden berührt.

Es besteht die Gefahr des Trockenlaufens, wenn das Schwimmschalter-Kabel (G 3) zu lange gewählt

wird, insbesondere wenn die Schwimmschalter-Höhenverstellung (G 5) nicht montiert ist (siehe „Montage“).

Manueller Betrieb / Flachabsaugung

Im manuellen Betrieb schaltet die Pumpe nicht automatisch ab, da der Schwimm-schalter überbrückt ist.

Positionieren Sie den Schwimmschalter (6) senkrecht nach oben in der Schwimmschalter-Höhenverstellung (5).

Beobachten Sie die Pumpe im manuellen Betrieb ständig. Schalten Sie sofort die Pumpe aus (Netzstecker ziehen), wenn kein Wasser mehr gepumpt wird. Es besteht die Gefahr von Beschädigungen, wenn die Pumpe trocken läuft.

Wartung und Reinigung

Reinigen und pflegen Sie Ihr Gerät regelmäßig. Dadurch wird seine Leistungsfähigkeit und eine lange Lebensdauer gewährleistet.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Allgemeine Reinigungsarbeiten

• Nicht stationär installierte Geräte: Reinigen Sie die Pumpe nach jedem Gebrauch mit klarem Wasser.
• Stationär installierte Geräte: Prüfen Sie die Funktion des Schwimmschalters (A 6) regelmäßig (spätestens alle drei Monate).
• Entfernen Sie Fusseln und faserige Partikel, die sich im Pumpengehäuse (A 12) eventuell festgesetzt haben, mit einem Wasserstrahl.
• Reinigen Sie den Schwimmschalter (A6) von Ablagerungen mit klarem Wasser.
• Befreien Sie den Schachtboden regelmäßig von Schlamm (spätestens alle 3 Monate) und reinigen Sie auch die Schachtwände.
• Wenn Sie die Pumpe einen längeren Zeitraum nicht benutzt haben, dann muss die Pumpe nach dem letzten Einsatz und vor Neueinsatz gründlich gereinigt werden. Infolge von Ablagerungen und Rückständen kann es sonst zu Anlaufschwierigkeiten kommen.

Rückfluss-Stopp auswechseln

Tauschen Sie einen defekten Rückfluss-Stopp aus.

I

1. Schrauben Sie den Adapter mit Schlauchanschluss (13) am Winkeladapter (15) ab und entnehmen Sie Rückfluss-Stopp (14a) und Dichtung (14b).

2. Setzen Sie die Dichtung (14b) in den neuen Rückfluss-Stopp (14a) ein.

3. Setzen Sie den Rückfluss-Stopp (14) so zwischen Winkeladapter (15)

und Adapter mit Schlauchanschluss (13) ein, dass sich das Ventil in Flussrichtung öffnet und gegen die Flussrichtung schließt.

Schaufelrad reinigen

Bei zu starker Ablagerung im Pumpengehäuse (12) muss der untere Teil der Pumpe wie folgt zerlegt werden:

J

1. Lösen Sie die Schraube (18a) am Boden des Fußteils (10) und entfernen Sie Befestigungskappe (19) und Feder.

Vorsicht, die Schraube hält die Feder mit der Befestigungskappe (19) und steht deshalb unter Spannung.

1. Nehmen Sie den Drehteller (8) ab.
2. Lösen Sie die vier Schrauben (18 b-e) am Fußteil (10).
3. Nehmen Sie das Fußteil (10) ab.
4. Reinigen Sie das Schaufelrad, das Fußteil (10) und den Drehteller (8) mit klarem Wasser.
5. Schrauben Sie das Fußteil (10) wieder an.

Achten Sie auf den korrekten Sitz des Fußteils und des Dichtrings (20).

Alle darüber hinausgehenden Maßnahmen, insbesondere das Öffnen der Pumpe, sind von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Lagerung

- Bewahren Sie das Gerät an einem trockenen und frostgeschützten Ort auf, außerhalb der Reichweite von Kindern.

Wickeln Sie die Netzanschlussleitung (1) um den Kabelhalter (16) auf der Rückseite des Pumpengehäuses (12) (siehe „Montage“).

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile / Zubehör

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bitte bei Ihrer Bestellung den Maschinentyp und die Artikel-Nummer des Ersatzteiles oder die Positionsnummer gemäß Explosionszeichnung an.

Rückfluss-Stopp ....Art.-Nr. 91045900

Der Rückfluss-Stopp ist ein Verschleißteil und wird nicht unter Garantie ausgetauscht.

Zubehör kann online bestellt werden unter:

http://www.grizzly.biz/shop

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Pumpe läuft nicht an	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektro-fachmann
	Schwimmschalter (A 6) schaltet nicht	Schwimmschalter in höhere Stel-lung bringen
Pumpe för-dert nicht	Einlaufgitter des Drehtellers (D 8) oder des Fußteils (10) verstopft	Einlaufgitter des Drehtellers oder des Fußteils mit Wasserstrahl reinigen
	Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen	Pumpe reinigen und ggf. Dichtungs-ring (J 20) ersetzen
	Rückfluss-Stopp (I 14) falsch eingesetzt oder defekt	Sitz des Rückfluss-Stopp's überprü-fen, ggf. auswechseln (siehe „War-tung und Reinigung")
Pumpe schal-tet nicht aus	Schwimmschalter kann nicht ab-sinken	Pumpe auf dem Schachtboden rich-tig aufstellen
Fördermenge ungenügend	Einlaufgitter des Drehtellers (D 8) oder des Fußteils (A 10) verstopft	Einlaufgitter des Drehtellers oder des Fußteils mit Wasserstrahl reinigen
	Pumpenleistung verringert durch stark verschmutzte und schmirgeln-de Wasserbeimengungen	Pumpe reinigen und ggf. Dichtungs-ring (J 20) ersetzen
	Rückfluss-Stopp (I 14) falsch eingesetzt oder defekt	Sitz des Rückfluss-Stopp's überprü-fen, ggf. auswechseln (siehe „War-tung und Reinigung")
	Rückfluss-Stopp (I 14) reduziert Pumpleistung	Rückfluss-Stopp aus Adapter nehmen (siehe „Inbetriebnahme")
Pumpe schal-tet nach kur-zer Laufzeit ab	Motorschutz schaltet die Pumpe wegen zu starker Wasserver-schmutzung ab.	Netzstecker ziehen und Pumpe so-wie Schacht reinigen.
	Wassertemperatur zu hoch, Motor-schutz schaltet Gerät ab.	Auf maximale Wasser-Temperatur von 35°C achten!

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Rückfluss-Stopp) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Es besteht insbesondere kein Garantieanspruch beim Fördern von abrasiven Materialien (Sand, Steine) oder aggressiven Flüssigkeiten, bei Nichtbeachtung der Betriebsanleitung oder Gewaltanwendung, da dadurch Dichtungen, Laufrad, Motor oder andere Teile beschädigt werden.

Achtung: Tauchpumpen sind Entwässerungspumpen. Die Konstruktion einer Tauchpumpe verfolgt den Zweck, im Rahmen ihrer Leistungsklasse möglichst rasch ein bestimmtes Volumen Wasser zu fördern, bzw. abzupumpen. Tauchpumpen

DE AT CH

sind nicht geeignet als Bewässerungspumpen (z.B. zur Gartenbewässerung) oder als Dauerlaufpumpen (z.B. für Bachläufe oder Teichfontänen). Bei Zweckentfremdung erlischt der Garantieanspruch.

Prüfen Sie regelmäßig die Funktion des Schwimmschalters. Bei Nichtbeachtung oder Trockenlaufen der Pumpe erlöschen Garantie- und Haftungsansprüche.

Der Garantieanspruch erlischt auch beim Einsatz der Klarwasser-Tauchpumpe ohne Bodenplatte oder bei Beschädigungen, die durch Halten oder Aufhängen am Netzkabel verursacht werden. Die Pumpen dürfen nicht trocken laufen oder Frost ausgesetzt werden.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 12345) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie

portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: [phone]

(0,14 EUR/Min. aus dem dt. Festnetz,

Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 72315

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 72315

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 72315

Service- ederlassung

Bitte beachten Sie, dass die folgende

Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Gartengeräte GmbH & CO KG

Kundenservice

Georgenhäuser Str. 1

64409 Messel

Homepage: www.grizzly.biz

A.S.A. Marina AG

Postfach Nr. 406

6906 Lugano Cassarate

DE AT CH
