Τύπος προϊόντος	Κλιματιστικό Inverter Multi-Split
Μοντέλο	CS-TZ20TKEW1
Μάρκα	Panasonic
Ψυκτικό μέσο	R32 (ελαφρώς εύφλεκτο)
Τρόποι λειτουργίας	AUTO, ΨΥΞΗ, ΘΕΡΜΑΝΣΗ, ΑΦΥΓΡΑΝΣΗ
Ειδικές λειτουργίες	POWERFUL (Λειτουργία Turbo), QUIET (Λειτουργία Ψιθύρου), SLEEP (Λειτουργία Ύπνου)
Χρονοδιακόπτης	Χρονοδιακόπτης ενεργοποίησης και απενεργοποίησης (2 προγραμματιζόμενοι ο καθένας)
Έλεγχος ροής αέρα	AIR SWING (αυτόματη και χειροκίνητη)
Επίπεδα ταχύτητας ανεμιστήρα	10 επίπεδα + AUTO
Εύρος θερμοκρασίας ψύξης (εσωτερικό)	16 °C – 32 °C (ξηρός βολβός)
Εύρος θερμοκρασίας θέρμανσης (εσωτερικό)	16 °C – 30 °C (ξηρός βολβός)
Τηλεχειριστήριο	Ναι, εμβέλεια έως 8 m
Φίλτρο	Φίλτρο αέρα (καθαρισμός κάθε 2 εβδομάδες), Φίλτρο καθαρισμού αέρα (αντικατάσταση κάθε 2 χρόνια)
Αυτόματος έλεγχος επανεκκίνησης	Ναι (μετά από διακοπή ρεύματος)
Ένδειξη κωδικού σφάλματος	Ναι (διαθέσιμο μέσω τηλεχειριστηρίου)
Λειτουργίες προστασίας	Προστασία υπερθέρμανσης, προστασία παγετού, προστασία υψηλής πίεσης, κλπ.
Διαστάσεις εσωτερικής μονάδας (περίπου)	Δεν αναφέρεται
Διαστάσεις εξωτερικής μονάδας (περίπου)	Δεν αναφέρεται
Βάρος	Δεν αναφέρεται

Συχνές ερωτήσεις - CS-TZ20TKEW1 PANASONIC

Τι σημαίνει το αναβοσβήσιμο σύμβολο POWER στην εσωτερική μονάδα;

Το αναβοσβήσιμο σύμβολο POWER μπορεί να έχει πολλές αιτίες: στη λειτουργία θέρμανσης υποδηλώνει λειτουργία απόψυξης, κατά την προετοιμασία για τον προγραμματισμένο χρονοδιακόπτη ενεργοποίησης ή όταν το σύστημα είναι κλειδωμένο για λειτουργία θέρμανσης. Διαβάστε το εγχειρίδιο χρήσης για λεπτομέρειες.

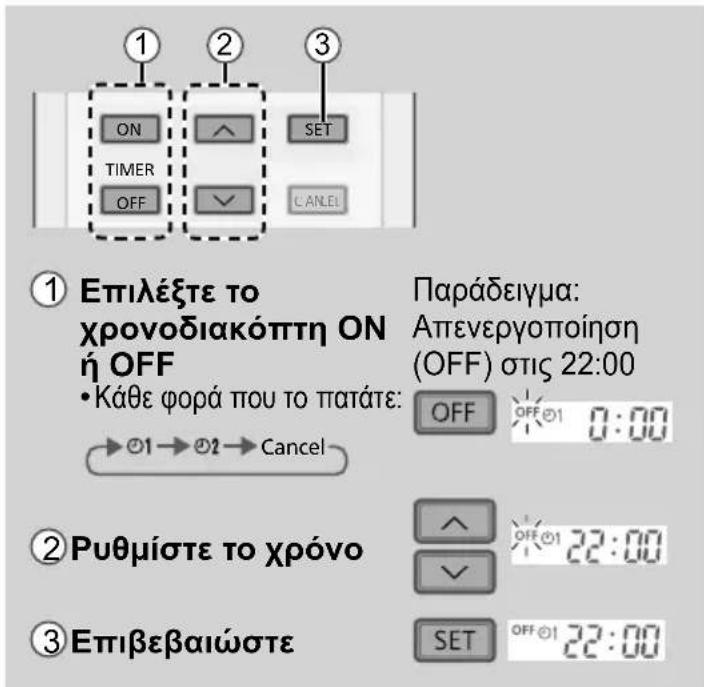

Πώς ρυθμίζω τον χρονοδιακόπτη;

Πατήστε το κουμπί ON (Ενεργοποίηση) ή OFF (Απενεργοποίηση), επιλέξτε με τα βέλη την επιθυμητή ώρα και επιβεβαιώστε με SET. Για διαγραφή, επιλέξτε την αντίστοιχη επιλογή χρονοδιακόπτη και πατήστε CANCEL.

Τι πρέπει να κάνω σε περίπτωση κωδικού σφάλματος;

Κρατήστε πατημένο το κουμπί CHECK στο τηλεχειριστήριο για 5 δευτερόλεπτα μέχρι να αναβοσβήσει η ένδειξη TIMER. Στη συνέχεια, πατήστε το βέλος μέχρι να ακουστεί ένα μπιπ και διαβάστε τον κωδικό σφάλματος. Ανακοινώστε τον στον εξειδικευμένο πωλητή σας.

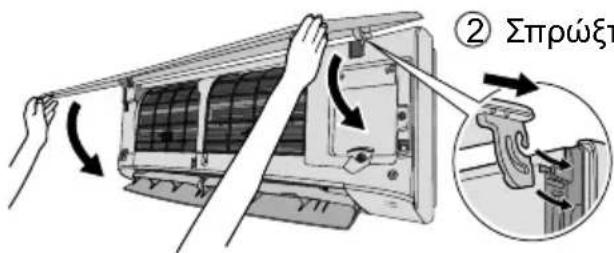

Πώς καθαρίζω το φίλτρο αέρα;

Αφαιρέστε το φίλτρο αέρα, πλύντε το προσεκτικά με νερό και ένα ήπιο απορρυπαντικό, στεγνώστε το στη σκιά και τοποθετήστε το ξανά. Καθαρίζετε το φίλτρο κάθε 2 εβδομάδες.

Ποιο ψυκτικό μέσο χρησιμοποιείται;

Αυτή η συσκευή χρησιμοποιεί το ελαφρώς εύφλεκτο ψυκτικό μέσο R32. Ακολουθήστε τις οδηγίες ασφαλείας στο εγχειρίδιο χρήσης.

Μπορώ να χρησιμοποιήσω το κλιματιστικό και τον χειμώνα;

Ναι, η συσκευή διαθέτει λειτουργία θέρμανσης. Η ελάχιστη θερμοκρασία λειτουργίας για θέρμανση είναι από -15 °C έως 24 °C (ανάλογα με την εξωτερική μονάδα).

Γιατί υπάρχει περίεργη μυρωδιά στο δωμάτιο;

Μια περίεργη μυρωδιά μπορεί να προέρχεται από υγρασία από τοίχους, χαλιά ή έπιπλα. Αερίζετε τακτικά το δωμάτιο και καθαρίζετε τα φίλτρα.

Το τηλεχειριστήριο δεν λειτουργεί. Τι μπορώ να κάνω;

Ελέγξτε τις μπαταρίες (σωστά τοποθετημένες; αδύναμες;) και εάν ο δέκτης στην εσωτερική μονάδα είναι καλυμμένος. Αφαιρέστε τυχόν εμπόδια. Κρατήστε το τηλεχειριστήριο πιο κοντά στη συσκευή (έως 8 m).

Πώς μπορώ να βελτιώσω την ενεργειακή απόδοση;

Ρυθμίστε τη θερμοκρασία στο συνιστώμενο εύρος: Θέρμανση 20-24 °C, Ψύξη 26-28 °C. Κρατήστε παράθυρα και πόρτες κλειστά και καθαρίζετε τα φίλτρα τακτικά.

Τι σημαίνει ο κωδικός σφάλματος H 99;

H 99 σημαίνει προστασία παγετού της εσωτερικής μονάδας. Αυτό μπορεί να προκληθεί από βρώμικα φίλτρα ή φραγμένη ροή αέρα. Απενεργοποιήστε τη συσκευή, καθαρίστε τα φίλτρα και αφήστε τη να ηρεμήσει για 1 ώρα. Εάν το σφάλμα επανεμφανιστεί, επικοινωνήστε με τον εξειδικευμένο πωλητή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CS-TZ20TKEW1 PANASONIC

Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά τις παρούσες οδηγίες λειτουργίας και φυλάξτε τις για μελλοντική αναφορά.

Οι Οδηγίες εγκατάστασης που περιλαμβάνονται πρέπει να φυλαχθούν και να διαβαστούν από τον τεχνικό εγκατάστασης πριν από την εγκατάσταση. Το τηλεχειριστήριο είναι συσκευασμένο στην εσωτερική μονάδα και πρέπει να αφαιρεθεί από τον τεχνικό εγκατάστασης πριν από την εγκατάσταση.

* Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο για την καταλληλότητα της σύνδεσης.

Παρέχει μέγιστη άνεση με βέλτιστες μεθόδους εξοικονόμησης ενέργειας.

Χρησιμοποιείτε το τηλεχειριστήριο εντός 8 m από το δέκτη τηλεχειριστηρίου της εσωτερικής μονάδας.

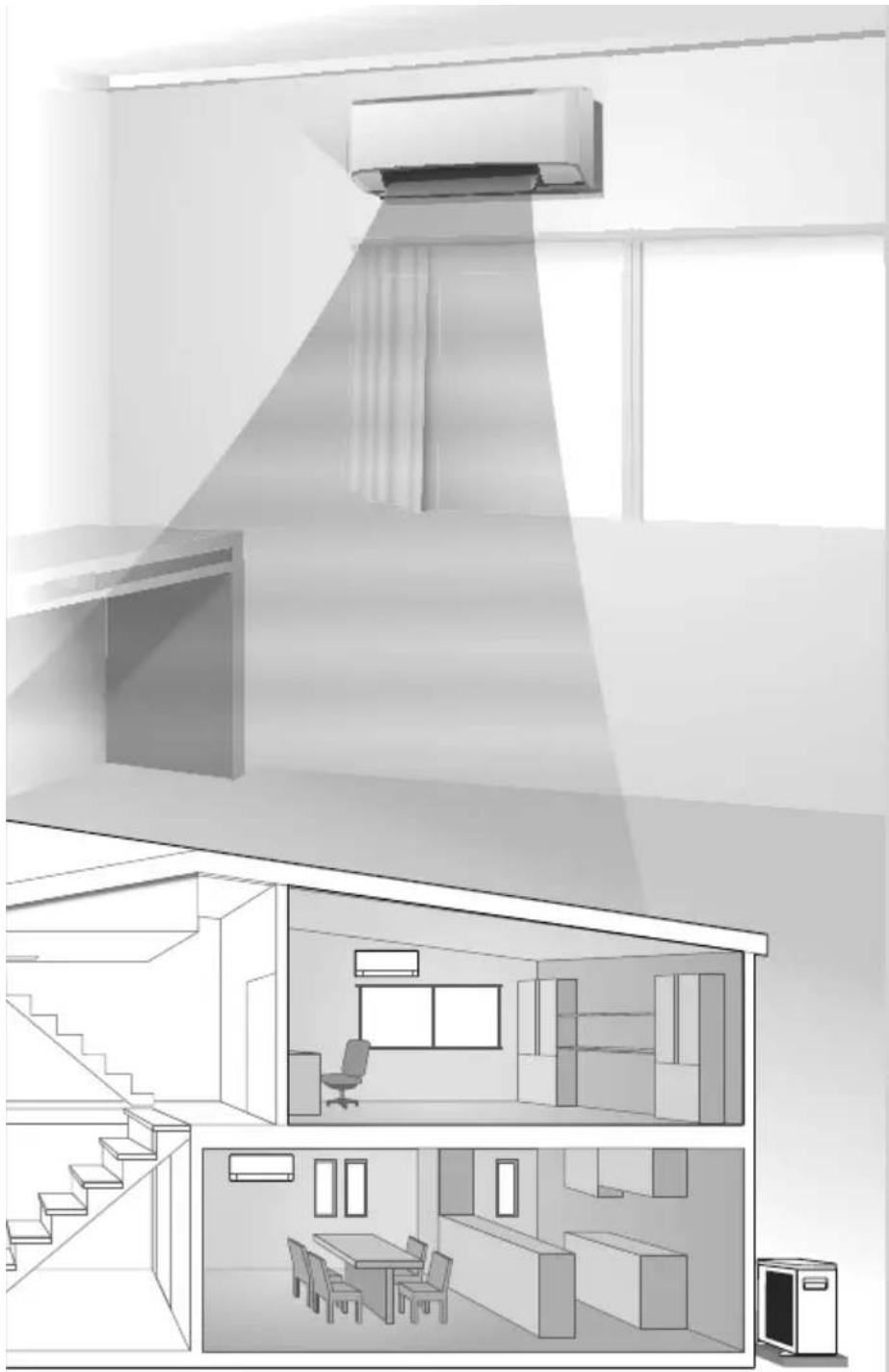

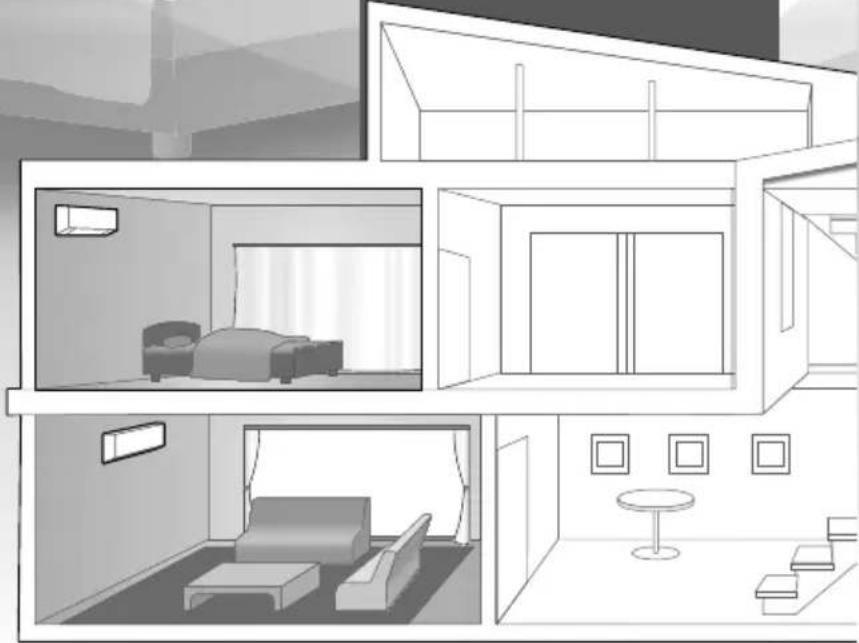

Σύστημα πολυδιαιρούμενου κλιματιστικου

Τα συστήματα πολυδιαρούμενου κλιματιστικού εξοικονομούν χώρο, επιτρέποντάς σας να συνδέετε πολλές εσωτερικές μονάδες σε μία μόνο εξωτερική μονάδα.

Για το σύνολο των χαρακτηριστικών του προϊόντος, ανατρέξτε στον κατάλογο.

Τοποθέτηση των μπαταριών

① Τραβήξτε προς τα έξω το πίσω κάλυμμα του τηλεχειριστηρίου.
② Τοποθετήστε μπαταρίες AAA ή R03.
③ Κλείστε το κάλυμμα.

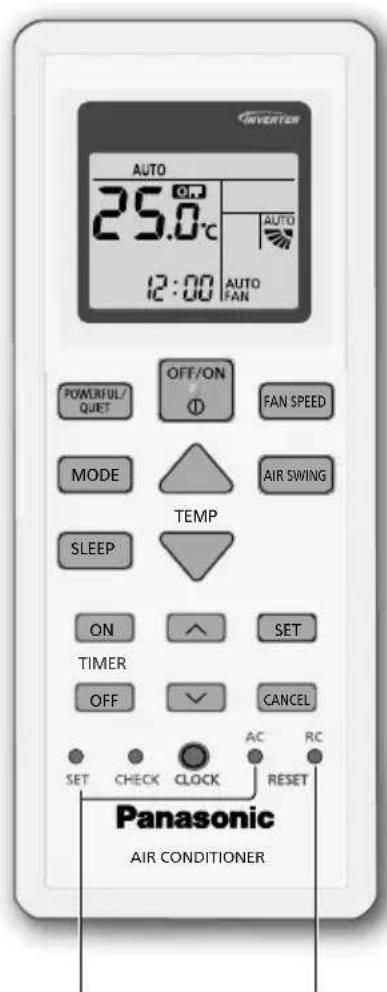

① Πατήστε το 🔒 και ρυθμίστε την ώρα

• Πατήστε παρατεταμένα το ● για περίπου 5 δευτερόλεπτα, για να εμφανιστεί η ώρα σε 12ωρη (π.μ./μ.μ.) ή 24ωρη μορφή.

② Επιβεβαιώστε με το

SET

Σας ευχαριστούμε που αγοράσατε κλιματιστικό της Panasonic.

Πίνακας περιεχομένων

Προφυλάξεις ασφαλείας...... 70-81

Τρόπος χρήσης 82-83

Περισσότερες πληροφορίες...... 84-85

Οδηγίες καθαρισμού...... 86

Αντιμετώπιση προβλημάτων...... 87-89

Πληροφορίες...... 93

Αξεσουάρ

• Τηλεχειριοτήριο
• Μπαταρίες AAA ή R03 × 2
- Υποδοχή τηλεχειριστηρίου
• Βίδες για την υποδοχή τηλεχειριστηρίου × 2

Οι εικόνες σε αυτό το εγχειρίδιο παρέχονται μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές χωρίς προειδοποίηση για μελλοντική βελτίωση.

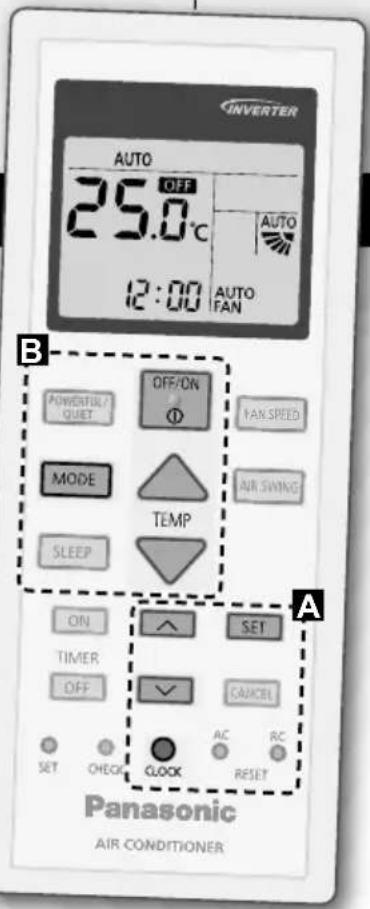

Β Βασική λειτουργία

① Πατήστε το MODE για να επιλέξετε τη λειτουργία που επιθυμείτε.

② Πατήστε το έναρξη ή διακοπή της λειτουργίας.

- Σημειώστε ότι η ένδειξη OFF εμφανίζεται στην οθόνη για την εκκίνηση της μονάδας.

③ Επιλέξτε τη θερμοκρασία που θέλετε.

Εύρος επιλογής: 16,0 °C \~ 30,0 °C / 60 °F \~ 86 °F.

• Πατήστε παρατεταμένα το για περίπου 10 δευτερόλεπτα, για να αλλάξει η ένδειξη θερμοκρασίας σε °C ή °F.

Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα επόμενα:

Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω:

Η συσκευή αυτή δεν προορίζεται για πρόσβαση από το κοινό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτό το σήμα προειδοποιεί για θάνατο ή σοβαρό τραυματισμό.

⚠️ ΠΡΟΣΟΧΗ

Αυτό το σήμα προειδοποιεί για τραυματισμό ή ζημιά σε περιουσία.

Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα:

Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ.

Τα εν λόγω σύμβολα υποδηλώνουν ΥΠΟΧΡΕΩΤΙΚΕΣ ενέργειες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

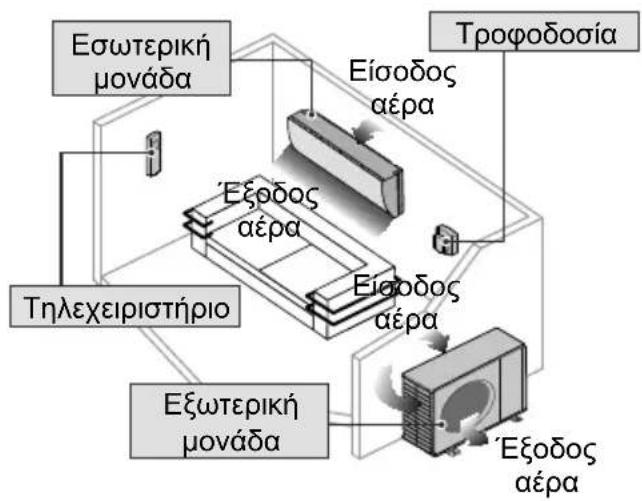

Εσωτερικη μοναδα και εξωτερικη μοναδα

Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες φυσικές, αισθητήριες ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από το χρήστη δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη.

Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε και να επανεγκαταστήσετε τη μονάδα. Ακατάλληλη εγκατάσταση και ο ακατάλληλος χειρισμός θα προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά.

Επιβεβαιώστε με εξουσιοδοτημένο αντιπρόσωπο ή ειδικό τη χρήση του καθορισμένου τύπουpsiuktikoύ. Η χρήση άλλου ψυκτικού από τον καθορισμένο τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν, τραυματισμό κλπ.

Μη χρησιμοποιείτε άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης ή για καθαρισμό, εκτός από αυτά που προτείνονται από τον κατασκευαστή. Οποιαδήποτε μη κατάλληλη μέθοδος ή χρήση ακατάλληλων υλικών μπορεί να προκαλέσει ζημιά στο προϊόν, ρήξη και σοβαρό τραυματισμό.

Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς.

Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην εσωτερική ή την εξωτερική μονάδα του κλιματισμού, τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό.

Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία.

Μην εκτίθεστε άμεσα στον κρύο αέρα για παρατεταμένο χρονικό διάστημα προς αποφυγή υπερβολικής ψύξης.

Μη κάθεστε και μην βαδίζετε πάνω στη μονάδα γιατί μπορεί να πέσετε.

Τηλεχειριστήριο

Μην επιτρέπετε σε βρέφη και μικρά παιδιά να παίζουν με το τηλεχειριστήριο, διότι υπάρχει κίνδυνος να καταπιούν κατά λάθος τις μπαταρίες.

Τροφοδοσία

Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς.

Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

• Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές.
• Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.
• Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας.
• Μη θέτετε σε λειτουργία και μη σταματάτε τη μονάδα βάζοντας ή βγάζοντας το βύσμα του ρεύματος.

Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος.

Συνιστάται θερμά να εγκατασταθεί με Διακόπτη Κυκλώματος Διαρροής της Γείωσης (ELCB:= Earth Leakage Circuit Breaker) ή με Διάταξη Προστασίας Ρεύματος Διαρροής (RCD:= Residual Current Device) ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

• Εισαγάγετε το βύσμα του ρεύματος σωστά.
  • Η σκόνη πάνω στο βύσμα του ρεύματος θα πρέπει να καθαρίζεται τακτικά με ένα στεγνό πανί.

Διακόψτε τη χρήση του προϊόντος αν παρουσιαστεί οποιαδήποτε ανωμαλία/ βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και το διακόπτη ρεύματος. (Κίνδυνος καπνού/πυρκαγιάς/ ηλεκτροπληξίας)

Παραδείγματα ανωμαλίας/βλάβης

• Ο ELCB ενεργοποιείται συχνά.
• Παρατηρείται μυρωδιά καμένου.
• Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση της μονάδας.

- Υπάρχει διαρροή νερού από την εσωτερική μονάδα.

• Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό.

- Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα.

- Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία.

- Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή.

Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Προς αποφυγή ηλεκτροπληξίας διακόπτετε την παροχή ρεύματος και αποσυνδέετε το βύσμα:

• Πριν τον καθαρισμό ή το σέρβις,
  -Όταν δεν γίνεται χρήση του για παρατεταμένο χρονικό διάστημα, ή
• Σε περίπτωση μη κανονικής δραστηριότητας με παρουσία ισχυρών σπινθήρων.

ΠΡΟΣΟΧΗ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού προς αποφυγή πρόκλησης φθοράς ή διάβρωσης στη μονάδα.

Να μην χρησιμοποιείται για τη συντήρηση εξοπλισμού ακριβείας, τροφίμων, ζώων, φυτών, έργων τέχνης ή άλλων αντικειμένων. Υπάρχει ενδεχόμενο αλλοίωσης της ποιότητας, κ.λπ.

Μη χρησιμοποιείτε εξοπλισμό που περιέχει καύσιμα μπροστά από την έξοδο της ροής του αέρα ώστε να αποφύγετε την εξάπλωση πυρκαγιάς.

Να αποφεύγεται η άμεση έκθεση φυτών ή κατοικίδιων στη ροή του αέρα προς αποφυγή τραυματισμού κ.λπ.

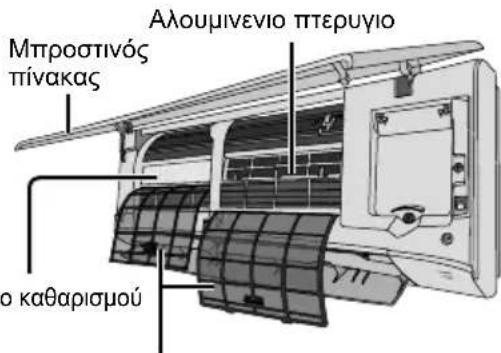

Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν.

Μην ανάβετε την εσωτερική μονάδα όταν κάνετε παρκέ στο πάτωμα. Μετά την επάλειψη με κερί αερίστε κατάλληλα το δωμάτιο πριν να θέσετε σε λειτουργία τη μονάδα.

Μην εγκαθιστάτε τη μονάδα σε χώρους με λάδια και καπνούς προς αποφυγή φθοράς της μονάδας.

Μην αποσυναρμολογείτε τη μονάδα για λόγους καθαρισμού προς αποφυγή τραυματισμού.

Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη μονάδα προς αποφυγή τραυματισμού.

Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει ηλεκτροπληξία.

Μην αφήνετε ανοικτό το παράθυρο ή την πόρτα για μεγάλο χρονικό διάστημα κατά τη διάρκεια της λειτουργίας, μπορεί να οδηγήσει σε μη αποδοτική χρήση ενέργειας και μη ευχάριστες αλλαγές θερμοκρασίας.

Είναι δυνατή η αποφυγή της διαρροής νερού εξασφαλίζοντας ότι ο σωλήνας αποστράγγισης:

• έχει τοποθετηθεί σωστά,
• βρίσκεται μακριά από αποχετεύσεις και δοχεία, ή
• δεν έχει βυθιστεί σε νερό

Μετά από παρατεταμένη χρήση ή από χρήση με εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά.

Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο εγκατάστασης δεν είναι φθαρμένο ώστε να αποφευχθεί η πτώση της μονάδας.

Τηλεχειριστήριο

Μη χρησιμοποιείτε επαναφορτιζόμενες (Ni-Cd) μπαταρίες. Μπορεί να προκαλέσει βλάβη στο τηλεχειριστήριο.

Προς αποφυγή δυσλειτουργίας ή βλάβης του τηλεχειριστηρίου:

• Να αφαιρείτε τις μπαταρίες αν η μονάδα δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.
• Θα πρέπει να τοποθετούνται καινούργιες μπαταρίες του ίδιου τύπου σύμφωνα με την αναγραφόμενη πολικότητα.

Τροφοδοσία

Μην τραβάτε το καλώδιο για να αποσυνδέσετε το βύσμα προς αποφυγή ηλεκτροπληξίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτή η συσκευή έχει πληρωθεί με R32 (ελαφρώς εύφλεκτο ψυκτικό).

Αν το ψυκτικό διαρρεύσει και εκτεθεί σε εξωτερική πηγή ανάφλεξης, υπάρχει κίνδυνος πυρκαγιάς.

Εσωτερικη μοναδα και εξωτερικη μοναδα

Η συσκευή θα πρέπει να εγκατασταθεί, ή/ και να λειτουργεί σε δωμάτιο με επιφάνεια δαπέδου μεγαλύτερη από Amin (m²) και να διατηρείται μακριά από πηγές ανάφλεξης, όπως θερμότητα/σπίθες/γυμνή φλόγα ή επικίνδυνες περιοχές όπως συσκευές αερίου, κουζίνες αερίου, συστήματα δικτύου παροχής αερίου ή ηλεκτρικές συσκευές μαγειρέματος, κ.λπ. (Ανατρέξτε στον Πίνακα Α των Οδηγιών εγκατάστασης για το Amin (m²))

Σημειώστε ότι το ψυκτικό μπορεί να είναι άσομο και συνιστάται ιδιαίτερα η παρουσία κατάλληλων ανιχνευτών εύφλεκτου ψυκτικού αερίου, οι οποίοι θα βρίσκονται σε λειτουργία και θα είναι σε θέση να ειδοποιήσουν σε περίπτωση διαρροής.

Na diatnpeite tuxóv appaitoúmeva avoiyμata εξαερισμού χωρίς εμπόδια.

Μην τρυπάτε και μην καίτε καθώς η συσκευή είναι υπό πίεση. Μην εκθέτετε τη συσκευή σε θερμότητα, φλόγα, σπίθες ή άλλες πηγές ανάφλεξης. Διαφορετικά, μπορεί να εκραγεί και να προκαλέσει τραυματισμό ή θάνατο.

Προφυλάξεις για τη χρήση του ψυκτικού μέσου R32

Οι βασικές διαδικασίες εργασιών εγκατάστασης είναι οι ίδιες όπως και για τα μοντέλα συμβατικών ψυκτικών μέσων (R410A, R22).

Καθώς η πίεση λειτουργίας είναι υψηλότερη από αυτή των μοντέλων με ψυκτικό μέσο R22, κάποιες από τις σωληνώσεις και τα εργαλεία εγκατάστασης και συντήρησης είναι ειδικά. Ειδικά, όταν αντικαθιστάτε ένα μοντέλο με ψυκτικό μέσο R22 με ένα νέο μοντέλο με ψυκτικό μέσο R32, αντικαθιστάτε πάντα τη συμβατική σωλήνωση και τα παξιμάδια φλάντζας με τη σωλήνωση και τα παξιμάδια φλάντζας για τα μοντέλα με ψυκτικό μέσο R32 και R410A στην πλευρά της εξωτερικής μονάδας. Για τα R32 και R410A, μπορεί να χρησιμοποιηθεί το ίδιο παξιμάδι φλάντζας και σωλήνας στην πλευρά της εξωτερικής μονάδας.

Απαγορεύεται η ανάμιξη διαφορετικών ψυκτικών μέσων εντός ενός συστήματος. Τα μοντέλα που χρησιμοποιούν ψυκτικό μέσο R32 και R410Α έχουν διαφορετική διάμετρο σπειρώματος στομίου πλήρωσης για την αποτροπή λανθασμένης πλήρωσης με ψυκτικό μέσο R22 και για ασφάλεια. Για αυτόν τον λόγο, πρώτα ελέγξτε. [Η διάμετρος σπειρώματος του στομίου πλήρωσης για το R32 και το R410Α είναι 1/2 ίντσα.]

Να φροντίζετε πάντα ώστε ξένες ύλες (λάδι, νερό, κ.λπ.) να μην εισέλθουν στη σωλήνωση. Επίσης, όταν αποθηκεύετε τη σωλήνωση, σφραγίζετε καλά το άνοιγμα πιέζοντας το, ταπώνοντας το, κ.λπ. (Ο χειρισμός του R32 είναι παρόμοιος με το R410A.)

• Η λειτουργία, συντήρηση, επισκευή και ανάκτηση ψυκτικού μέσου πρέπει να εκτελείται πάντα από καταρτισμένο και πιστοποιημένο προσωπικό στη χρήση εύφλεκτων ψυκτικών μέσων και όπως συνιστάται από τον κατασκευαστή. Το προσωπικό που εκτελεί εργασίες λειτουργίας, σέρβις ή συντήρησης σε ένα σύστημα ή στα σχετικά μέρη του εξοπλισμού πρέπει να είναι καταρτισμένο και πιστοποιημένο.

• Τυχόν μέρος του κυκλώματος ψύξης (εξατμιστήρες, αεροψυκτήρες, μονάδες διαχείρισης αέρα (AHU), συμπυκνωτές ή συλλέκτες υγρών) ή της σωλήνωσης δεν πρέπει να βρίσκεται κοντά σε πηγές θερμότητας, γυμνές φλόγες, συσκευές αερίου σε λειτουργία ή ηλεκτρικό θερμαντήρα σε λειτουργία.
- Ο χρήστης/κάτοχος ή ο εξουσιοδοτημένος αντιπρόσωπός του πρέπει να ελέγχει τακτικά τους συναγερμούς, τον μηχανικό εξαερισμό και τους ανιχνευτές, τουλάχιστον μία φορά το έτος, όπου απαιτείται σύμφωνα με τους εθνικούς κανονισμούς, για να εξασφαλιστεί η σωστή λειτουργία τους.
- Πρέπει να διατηρείται βιβλίο καταγραφής. Τα αποτελέσματα αυτών των ελέγχων πρέπει να καταγράφονται στο βιβλίο καταγραφής.
- Σε περίπτωση εξαερισμού σε κατειλημμένο χώρο, θα πρέπει να ελέγχεται για να επιβεβαιώνεται ότι δεν υπάρχει κανένα εμπόδιο.
• Πριν από τη θέση σε λειτουργία ενός νέου συστήματος ψύξης, το υπεύθυνο άτομο για τη θέση σε λειτουργία του συστήματος πρέπει να εξασφαλίσει ότι το καταρτισμένο και πιστοποιημένο προσωπικό λειτουργίας έχει λάβει οδηγίες σύμφωνα με το εγχειρίδιο οδηγιών σχετικά με την κατασκευή, επίβλεψη, λειτουργία και συντήρηση του ψυκτικού συστήματος, καθώς και τα μέτρα ασφαλείας που πρέπει να τηρηθούν και τις ιδιότητες και τον χειρισμό του ψυκτικού που χρησιμοποιείται.
- Οι γενικές απαιτήσεις του καταρτισμένου και πιστοποιημένου προσωπικού είναι οι εξής:

a) Γνώση της νομοθεσίας, των κανονισμών και των προτύπων σχετικά με τα εύφλεκτα ψυκτικά μέσα, και

b) Λεπτομερής γνώση και δεξιότητες στον χειρισμό εύφλεκτων ψυκτικών μέσων, τον εξοπλισμό ατομικής προστασίας, την πρόληψη διαρροής ψυκτικού, τον χειρισμό των φιαλών, την πλήρωση, την ανίχνευση διαρροής, την ανάκτηση και την απόρριψη, και

c) Ικανότητα κατανόησης και εφαρμογής στην πράξη των απαιτήσεων της εθνικής νομοθεσίας, των κανονισμών και προτύπων, και
d) Συνεχής βασική και προηγμένη εκπαίδευση για τη διατήρηση αυτής της τεχνογνωσίας.

1. Εγκατάσταση (Χώρος)

• Προϊόντα με εύφλεκτα ψυκτικά μέσα δεν πρέπει να εγκαθίστανται σε μη εξαεριζόμενο χώρο, αν αυτός ο χώρος είναι μικρότερος από Amin (m²).
• Σε περίπτωση πλήρωσης στον τόπο εγκατάστασης, πρέπει να ποσοτικοποιείται, να μετράται και να επισημαίνεται η επίδραση που προκαλείται στο φορτίο ψυκτικού μέσου από το διαφορετικό μήκος σωλήνα.
• Πρέπει να φροντίσετε ώστε η εγκατάσταση των σωληνώσεων να διατηρηθεί στο ελάχιστο. Αποφύγετε τη χρήση χτυπημένων σωλήνων και μην επιτρέπετε το υπερβολικό λύγισμα.
• Πρέπει να φροντίσετε ότι οι σωληνώσεις θα είναι προστατευμένες από φυσική φθορά.
• Πρέπει να συμμορφώνεται με τους εθνικούς κανονισμούς, τους περιφερειακούς και δημοτικούς κανόνες και τη νομοθεσία για το αέριο. Ενημερώστε τις σχετικές αρμόδιες υπηρεσίες σύμφωνα με όλους τους ισχύοντες κανονισμούς.
• Φροντίστε οι μηχανικές συνδέσεις να είναι προσβάσιμες για λόγους συντήρησης.
• Σε περιπτώσεις που απαιτείται μηχανικός εξαερισμός, τα ανοίγματα εξαερισμού πρέπει να διατηρούνται ανοιχτά χωρίς εμπόδια.
• Κατά την απόρριψη του προϊόντος, ακολουθείτε τις προφυλάξεις στην ενότητα #12 και πληροίτε τους εθνικούς κανονισμούς.

Να επικοινωνείτε πάντα με τις τοπικές δημοτικές υπηρεσίες για τον σωστό χειρισμό.

2. Σέρβις

2-1. Προσωπικό σέρβις

• Το σύστημα πρέπει να επιθεωρείται, να επιβλέπεται και να συντηρείται τακτικά από καταρτισμένο και πιστοποιημένο προσωπικό σέρβις που εργάζεται για τον χρήστη ή το άτομο που είναι υπεύθυνο.
• Φροντίστε το πραγματικό μέγεθος πλήρωσης ψυκτικού μέσου να είναι σύμφωνα με το μέγεθος του δωματίου στο οποίο έχουν εγκατασταθεί τα μέρη που περιέχουν ψυκτικό μέσο.
- Φροντίστε να μην υπάρχει διαρροή του φορτίου ψυκτικού μέσου.
- Οποιοδήποτε καταρτισμένο άτομο το οποίο εργάζεται σε ή ανοίγει ένα κύκλωμα ψυκτικού μέσου πρέπει να είναι κάτοχος έγκυρου πιστοποιητικού από μια διαπιστευμένη αρχή αξιολόγησης του κλάδου, η οποία εξουσιοδοτεί τις ικανότητές του να χειρίζεται ψυκτικά μέσα με ασφάλεια σύμφωνα με προδιαγραφές αξιολόγησης αναγνωρισμένες από τον κλάδο.
• Το σέρβις πρέπει να εκτελείται μόνο όπως προτείνεται από τον κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτεί τη βοήθεια άλλου καταρτισμένου προσωπικού πρέπει να εκτελείται υπό την επίβλεψη ατόμου ικανού στη χρήση εύφλεκτων ψυκτικών μέσων.
• Το σέρβις πρέπει να εκτελείται μόνο όπως προτείνεται από τον κατασκευαστή.

2-2. Εργασία

• Πριν από την εκτέλεση εργασιών σε συστήματα που περιέχουν εύφλεκτα ψυκτικά μέσα, είναι απαραίτητοι έλεγχοι ασφαλείας για την εξασφάλιση της ελαχιστοποίησης του κινδύνου ανάφλεξης. Για επισκευή στο σύστημα ψύξης, οι προφυλάξεις στις ενότητες #2-2 έως #2-8 πρέπει να ακολουθούνται πριν από την εκτέλεση εργασιών στο σύστημα.
• Η εργασία πρέπει να εκτελεστεί με ελεγχόμενη διαδικασία για την ελαχιστοποίηση του κινδύνου παρουσίας ενός εύφλεκτου αερίου ή ατμού κατά την εκτέλεση της εργασίας.
- Όλο το προσωπικό συντήρησης και οι υπόλοιποι που εργάζονται στην περιοχή θα λαμβάνουν οδηγίες και θα επιβλέπονται σύμφωνα με την εργασία που εκτελείται.
• Να αποφεύγεται η εργασία σε κλειστούς χώρους. Φροντίστε να βρίσκεται μακριά από την πηγή, τουλάχιστον 2 μέτρα απόσταση ασφαλείας, ή να υπάρχει μια ζώνη ελεύθερου χώρου ακτίνας τουλάχιστον 2 μέτρων.
• Να φοράτε κατάλληλο προστατευτικό εξοπλισμό, συμπεριλαμβανομένης αναπνευστικής προστασίας, αν απαιτείται από τις συνθήκες.
- Βεβαιωθείτε ότι οι συνθήκες εντός της περιοχής είναι ασφαλείς περιορίζοντας τη χρήση οποιουδήποτε εύφλεκτου υλικού. Κρατάτε όλες τις πηγές ανάφλεξης και τις ζεστές μεταλλικές επιφάνειες μακριά.

2-3. Έλεγχος για παρουσία ψυκτικού μέσου

• Η περιοχή πρέπει να ελέγχεται με έναν κατάλληλο ανιχνευτή ψυκτικού μέσου πριν και κατά τη διάρκεια της εργασίας, ώστε να εξασφαλιστεί ότι ο τεχνικός γνωρίζει μια πιθανή εύφλεκτη ατμόσφαιρα.
- Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροής που χρησιμοποιείται είναι κατάλληλος για χρήση με εύφλεκτα ψυκτικά μέσα, π.χ. χωρίς σπινθήρες, επαρκώς μονωμένος ή εγγενώς ασφαλής.
- Σε περίπτωση διαρροής/εκροής, αερίστε αμέσως τον χώρο και παραμείνετε ανάντη και μακριά από τη διαρροή/απελευθέρωση.
- Σε περίπτωση διαρροής/εκροής, ενημερώστε τα άτομα που βρίσκονται κατάντη της διαρροής/εκροής, απομονώστε αμέσως την περιοχή κινδύνου και κρατήστε μακριά το μη εξουσιοδοτημένο προσωπικό.

2-4. Παρουσία πυροσβεστήρα

• Αν πρέπει να διεξαχθούν εργασίες με θερμότητα στον εξοπλισμό ψύξης ή σε οποιαδήποτε σχετικά μέρη, πρέπει να υπάρχει διαθέσιμος κατάλληλος εξοπλισμός πυρόσβεσης.
- Να έχετε δίπλα στην περιοχή πλήρωσης πυροσβεστήρα ξηράς κόνεως ή CO₂.

2-5. Καμία πηγή ανάφλεξης

• Τα άτομα που εκτελούν εργασίες στο σύστημα ψύξης που περιλαμβάνουν την έκθεση σωληνώσεων που περιέχουν ή περιείχαν εύφλεκτο ψυκτικό μέσο δεν πρέπει να χρησιμοποιούν πηγές ανάφλεξης με τέτοιο τρόπο που θα μπορούσε να οδηγήσει σε κίνδυνο πυρκαγιάς ή έκρηξης. Τα άτομα αυτά δεν πρέπει να καπνίζουν όταν εκτελούν αυτές τις εργασίες.
- Όλες οι πιθανές πηγές ανάφλεξης, συμπεριλαμβανομένου του κατνίσματος τσιγάρου, πρέπει να διατηρούνται μακριά σε επαρκή απόσταση από την τοποθεσία εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, καθώς κατά τη διάρκεια των εργασιών αυτών μπορεί να απελευθερωθεί εύφλεκτο ψυκτικό μέσο στον γύρω χώρο.
• Πριν από την εκτέλεση εργασιών, η περιοχή γύρω από τον εξοπλισμό πρέπει να ελέγχεται ώστε να εξασφαλίζεται ότι δεν υπάρχουν εύφλεκτοι κίνδυνοι ή κίνδυνοι ανάφλεξης.
- Πρέπει να αναρτώνται πινακίδες "Απαγορεύεται το κάπνισμα".

2-6. Αεριζόμενος χώρος

• Βεβαιωθείτε ότι η περιοχή βρίσκεται σε ανοικτό χώρο ή ότι αερίζεται επαρκώς προτού ανοίξετε το σύστημα ή εκτελέσετε εργασίες με θερμότητα.
• Ο εξαερισμός πρέπει να συνεχίζεται κατά τη διάρκεια εκτέλεσης των εργασιών.
• Ο εξαερισμός πρέπει να διασκορτίζει με ασφάλεια τυχόν ψυκτικό μέσο που απελευθερώνεται και κατά προτίμηση να το αποβάλλει εξωτερικά στην ατμόσφαιρα.

2-7. Έλεγχοι στον εξοπλισμό ψύξης

• Όταν γίνεται αλλαγή ηλεκτρικών εξαρτημάτων, πρέπει να είναι κατάλληλα για τον σκοπό και με τις σωστές προδιαγραφές.
• Οι οδηγίες συντήρησης και σέρβις του κατασκευαστή πρέπει να τηρούνται πάντα.
• Σε περίπτωση αμφιβολιών, συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.

• Οι παρακάτω έλεγχοι ισχύουν για τις εγκαταστάσεις που χρησιμοποιούν εύφλεκτα ψυκτικά μέσα.

• Το μέγεθος πλήρωσης είναι σύμφωνα με το μέγεθος του δωματίου στο οποίο έχουν εγκατασταθεί τα μέρη που περιέχουν ψυκτικό μέσο.

• Το μηχάνημα εξαερισμού και οι έξοδοι λειτουργούν επαρκώς και δεν είναι φραγμένα.
  -Αν χρησιμοποιείται έμμεσο κύκλωμα ψύξης, το δευτερεύον κύκλωμα πρέπει να ελέγχεται για την παρουσία ψυκτικού μέσου.
  -Η σήμανση του εξοπλισμού συνεχίζει να είναι ορατή και ευανάγνωστη. Οι σημάνσεις και οι πινακίδες που είναι δυσανάγνωστες πρέπει να διορθωθούν.
  -Ο σωλήνας ή τα εξαρτήματα ψύξης έχουν εγκατασταθεί σε θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία που μπορεί να διαβρώσει τα εξαρτήματα που περιέχουν ψυκτικό μέσο, εκτός αν τα εξαρτήματα είναι κατασκευασμένα από υλικά που είναι εγγενώς ανθεκτικά στη διάβρωση ή που προστατεύονται κατάλληλα από τη διάβρωση.

2-8. Έλεγχοι στις ηλεκτρικές διατάξεις

•Η επισκευή και η συντήρηση των ηλεκτρικών εξαρτημάτων θα περιλαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης εξαρτημάτων.
- Οι αρχικοί έλεγχοι ασφαλείας θα περιλαμβάνουν, ενδεικτικά, τα εξής:-

-Ότι οι πυκνωτές είναι αποφορτισμένοι: αυτό θα γίνεται με ασφαλή τρόπο ώστε να αποφεύγεται η πιθανότητα σπιθών.
-Ότι δεν υπάρχουν εκτεθειμένα ηλεκτρικά εξαρτήματα και καλωδίωση που έχουν ρεύμα κατά την πλήρωση, την ανάκτηση ή την εξαέρωση του συστήματος.
-Ότι υπάρχει συνέχεια της ισοδυναμικής σύνδεσης και της γείωσης.

• Οι οδηγίες συντήρησης και σέρβις του κατασκευαστή πρέπει να τηρούνται πάντα.
• Σε περίπτωση αμφιβολιών, συμβουλευτείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.
  • Αν υπάρχει βλάβη που θα μπορούσε να θέσει σε κίνδυνο την ασφάλεια, τότε δεν πρέπει να συνδεθεί παροχή ηλεκτρικού ρεύματος στο κύκλωμα έως ότου αντιμετωπιστεί ικανοποιητικά.
  • Αν η βλάβη δεν μπορεί να διορθωθεί άμεσα αλλά πρέπει να συνεχιστεί η λειτουργία, πρέπει να χρησιμοποιηθεί μια κατάλληλη προσωρινή λύση.
• Ο κάτοχος του εξοπλισμού πρέπει να ενημερωθεί ή να αναφερθεί ώστε όλα τα μέρη να ενημερωθούν στο εξής.

3. Επισκευές σε στεγανοποιημένα εξαρτήματα

• Κατά τη διάρκεια επισκευών σε στεγανοποιημένα εξαρτήματα, κάθε παροχή ηλεκτρικού ρεύματος πρέπει να αποσυνδεθεί από τον εξοπλισμό στον οποίο εκτελούνται εργασίες πριν από την αφαίρεση στεγανοποιημένων καλυμμάτων, κ.λπ.
  • Αν είναι απολύτως απαραίτητη η παροχή ηλεκτρικού ρεύματος στον εξοπλισμό κατά τη διάρκεια του σέρβις, τότε μια διάταξη ανίχνευσης διαρροών που λειτουργεί μόνιμα πρέπει να βρίσκεται στο πιο κρίσιμο σημείο για την προειδοποίηση πιθανής επικίνδυνης κατάστασης.
  • Ιδιαίτερη προσοχή πρέπει να δίνεται στα εξής προκειμένου να εξασφαλιστεί ότι κατά την εκτέλεση εργασιών στα ηλεκτρικά εξαρτήματα, το πλαίσιο δεν τροποποιείται με τέτοιο τρόπο ώστε να επηρεαστεί το επίπεδο προστασίας. Αυτό περιλαμβάνει ζημιά στα καλώδια, υπερβολικός αριθμός συνδέσεων, ακροδέκτες που δεν έχουν γίνει σύμφωνα με τις αρχικές προδιαγραφές, ζημιά στα παρεμβύσματα, εσφαλμένη τοποθέτηση στυπιοθλιπτών, κ.λπ.
• Βεβαιωθείτε ότι η συσκευή έχει τοποθετηθεί με ασφάλεια.
• Βεβαιωθείτε ότι τα παρεμβύσματα ή τα υλικά στεγανοποίησης δεν έχουν αλλοιωθεί σε τέτοιο βαθμό που δεν εξυπηρετούν πλέον τον σκοπό αποτροπής εισόδου εύφλεκτης ατμόσφαιρας.
  • Τα ανταλλακτικά πρέπει να είναι σύμφωνα με τις προδιαγραφές του κατασκευαστή. ΣΗΜΕΙΩΣΗ: Η χρήση στεγανωτικού υλικού σιλικόνης ενδέχεται να περιορίσει την αποτελεσματικότητα ορισμένων τύπων εξοπλισμού ανίχνευσης διαρροών. Τα εγγενώς ασφαλή εξαρτήματα δεν χρειάζεται να απομονώνονται πριν από την εκτέλεση εργασιών σε αυτά.

4. Επισκευή σε εγγενώς ασφαλή εξαρτήματα

- Μην εφαρμόζετε μόνιμα επαγωγικά ή χωρητικά φορτία στο κύκλωμα χωρίς να εξασφαλίσετε ότι δεν θα υπερβούν την επιτρεπτή τάση και ρεύμα για τον εξοπλισμό που χρησιμοποιείται. - Τα εγγενώς ασφαλή εξαρτήματα είναι οι μόνοι τύποι στους οποίους μπορούν να γίνουν εργασίες ενώ έχουν ρεύμα παρουσία εύφλεκτης ατμόσφαιρας. - Η συσκευή δοκιμής πρέπει να έχει τη σωστή ονομαστική τιμή. - Αντικαθιστάτε τα εξαρτήματα μόνο με ανταλλακτικά που καθορίζονται από τον κατασκευαστή. Τα ανταλλακτικά που δεν έχουν καθοριστεί από τον κατασκευαστή μπορεί να προκαλέσουν ανάφλεξη του ψυκτικού μέσου στην ατμόσφαιρα από μια διαρροή.

5. Καλωδίωση

- Ελέγξτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, δόνηση, αιχμηρές άκρες ή άλλες δυσμενείς περιβαλλοντικές επιδράσεις. - Ο έλεγχος πρέπει επίσης να λαμβάνει υπόψη τις επιδράσεις της γήρανσης ή της συνεχούς δόνησης από πηγές όπως συμπιεστές ή ανεμιστήρες.

6. Ανίχνευση εύφλεκτων ψυκτικών μέσων

- Σε καμία περίπτωση δεν πρέπει να χρησιμοποιηθούν πιθανές πηγές ανάφλεξης για την αναζήτηση ή ανίχνευση διαρροών ψυκτικού μέσου. - Δεν πρέπει να χρησιμοποιείται ανιχνευτής διαρροής ψυκτικών υγρών (ή οποιοσδήποτε άλλος ανιχνευτής που χρησιμοποιεί γυμνή φλόγα).

7. Méθοδοι ανίχνευσης διαρροών

Οι παρακάτω μέθοδοι ανίχνευσης διαρροών θεωρούνται αποδεκτές για όλα τα συστήματα ψύξης.

• Δεν πρέπει να ανιχνεύεται καμία διαρροή κατά τη χρήση εξοπλισμού ανίχνευσης με ικανότητα 10 ^-6 Pa·m ^3 /s ή καλύτερη, για παράδειγμα, ένας ανιχνευτής ηλίου.
• Μπορούν να χρησιμοποιούνται ηλεκτρονικοί ανιχνευτές διαρροής για τον εντοπισμό εύφλεκτων ψυκτικών μέσων, αλλά η ευαισθησία μπορεί να μην είναι επαρκής, ή ενδέχεται να απαιτείται εκ νέου βαθμονόμηση.

(Ο εξοπλισμός ανίχνευσης πρέπει να βαθμονομείται σε χώρο χωρίς παρουσία ψυκτικού μέσου.)

• Βεβαιωθείτε ότι ο ανιχνευτής δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό μέσο που χρησιμοποιείται.
- Ο εξοπλισμός ανίχνευσης διαρροών θα ρυθμίζεται σε ποσοστό του Κατώτερου Ορίου Αναφλεξιμότητας του ψυκτικού μέσου και θα βαθμονομείται για το ψυκτικό μέσο που χρησιμοποιείται και το κατάλληλο ποσοστό αερίου (25% μέγιστο) επιβεβαιώνεται.
• Τα υγρά ανίχνευσης διαρροών είναι κατάλληλα για χρήση με την πλειοψηφία των ψυκτικών μέσων αλλά η χρήση απορρυπαντικών που περιέχουν χλώριο πρέπει να αποφεύγεται καθώς το χλώριο μπορεί να αντιδράσει με το ψυκτικό μέσο και να διαβρώσει τη χάλκινη σωλήνωση.
• Αν υπάρχει υποψία διαρροής, όλες οι γυμνές φλόγες πρέπει να απομακρυνθούν/σβήσουν.
• Αν βρεθεί διαρροή ψυκτικού μέσου που απαιτεί χαλκοκόλληση, πρέπει να γίνει ανάκτηση όλου του ψυκτικού μέσου από το σύστημα, ή να απομονωθεί (μέσω βαλβίδων διακοπής παροχής) σε μέρος του συστήματος που είναι μακριά από τη διαρροή. Στη συνέχεια, άζωτο απαλλαγμένο από οξυγόνο (OFN) πρέπει να περάσει μέσα από το σύστημα τόσο πριν όσο και κατά τη διάρκεια της διαδικασίας χαλκοκόλλησης.

OFN = άζωτο απαλλαγμένο από οξυγόνο, τύπος αδρανούς αερίου.

8. Αφαίρεση και εκκένωση

•Όταν ανοίγετε το κύκλωμα ψυκτικού μέσου για την εκτέλεση εργασιών επισκευής, ή για οποιονδήποτε άλλο λόγο, πρέπει να χρησιμοποιούνται οι συμβατικές μέθοδοι. Ωστόσο, είναι σημαντικό να τηρείται η βέλτιστη πρακτική καθώς πρέπει να λαμβάνεται υπόψη η αναφλεξιμότητα. Πρέπει να τηρείται η παρακάτω διαδικασία: αφαίρεση ψυκτικού μέσου -> εξαέρωση του κυκλώματος με αδρανές αέριο -> εκκένωση -> εξαέρωση πάλι με αδρανές αέριο -> άνοιγμα του κυκλώματος με κοπή ή χαλκοκόλληση
• Το φορτίο ψυκτικού μέσου πρέπει να ανακτάται στις σωστές φιάλες ανάκτησης.
• Το σύστημα πρέπει να "ξεπλένεται" με άζωτο απαλλαγμένο από οξυγόνο (OFN) προκειμένου να καταστεί η μονάδα ασφαλής.
- Αυτή η διαδικασία μπορεί να χρειαστεί να επαναληφθεί αρκετές φορές.
- Δεν θα χρησιμοποιηθεί συμπιεσμένος αέρας ή οξυγόνο για αυτήν την εργασία.
• Το ξέπλυμα θα επιτευχθεί καταργώντας το κενό αέρος στο σύστημα με άζωτο απαλλαγμένο από οξυγόνο (OFN) και με συνεχιζόμενη πλήρωση μέχρι να επιτευχθεί η πίεση λειτουργίας, κατόπιν εξαερώνοντας στην ατμόσφαιρα, και τέλος δημιουργώντας κενό αέρος.
• Αυτή η διαδικασία θα επαναληφθεί μέχρι να μην έχει μείνει ψυκτικό μέσο στο σύστημα.
- Όταν χρησιμοποιηθεί το τελικό φορτίο με άζωτο απαλλαγμένο από οξυγόνο (OFN), το σύστημα θα έχει εξαερωθεί σε ατμοσφαιρική πίεση ώστε να μπορεί να εκτελεστεί εργασία.
- Αυτή η διαδικασία είναι ζωτικής σημασίας αν πρόκειται να εκτελεστούν εργασίες χαλκοκόλλησης στις σωληνώσεις.
- Βεβαιωθείτε ότι η έξοδος της αντλίας κενού δεν είναι κοντά σε πηγές ανάφλεξης και ότι υπάρχει διαθέσιμος εξαερισμός.

9. Διαδικασίες πλήρωσης

- Επιπροσθέτως των συμβατικών διαδικασιών πλήρωσης, πρέπει να τηρηθούν οι παρακάτω απαιτήσεις.

- Φροντίστε να μην προκληθεί ρύπανση από διαφορετικά ψυκτικά μέσα όταν χρησιμοποιείτε τον εξοπλισμό πλήρωσης.

- Οι σωλήνες ή οι γραμμές πρέπει να είναι όσο το δυνατόν πιο κοντοί για να ελαχιστοποιηθεί η ποσότητα ψυκτικού μέσου που περιέχεται σε αυτούς.

- Οι φιάλες πρέπει να διατηρούνται όρθιες.

- Βεβαιωθείτε ότι το σύστημα ψύξης είναι γειωμένο προτού γίνει πλήρωση του συστήματος με το ψυκτικό μέσο.

- Προσθέστε ετικέτα στο σύστημα όταν ολοκληρωθεί η πλήρωση (αν δεν υπάρχει ήδη).

- Πρέπει να δώσετε μεγάλη προσοχή ώστε να μην υπερπληρωθεί το σύστημα ψύξης.

• Πριν από την επαναπλήρωση του συστήματος, πρέπει να ελεγχθεί η πίεση με άζωτο απαλλαγμένο από οξυγόνο (OFN) (ανατρέξετε στην ενότητα #7).

• Το σύστημα πρέπει να ελεγχθεί για διαρροή μετά την ολοκλήρωση της πλήρωσης αλλά πριν την λειτουργία.

- Ένα τελικός έλεγχος διαρροής θα πρέπει να εκτελεστεί προτού αποχωρήσετε από τον χώρο.

- Ενδέχεται να συσσωρευτεί ηλεκτροστατικό φορτίο και να δημιουργήσει επικίνδυνη κατάσταση κατά την πλήρωση και εκκένωση του ψυκτικού μέσου.Για την αποφυγή πυρκαγιάς ή έκρηξης, αποφορτίστε τον στατικό ηλεκτρισμό κατά τη μεταφορά γειώνοντας και συνδέοντας ισοδυναμικά τα δοχεία και τον εξοπλισμό πριν από την πλήρωση/ εκκένωση.

10. Μόνιμη θέση εκτός λειτουργίας

• Προτού εκτελέσετε αυτή τη διαδικασία, είναι σημαντικό ο τεχνικός να είναι απόλυτα εξοικειωμένος με τον εξοπλισμό και όλες του τις λεπτομέρειες.

- Η ασφαλής ανάκτηση όλων των ψυκτικών μέσων αποτελεί συνιστώμενη καλή πρακτική.

• Πριν από την εκτέλεση της εργασίας, ένα δείγμα λαδιού και ψυκτικού μέσου πρέπει να ληφθεί σε περίπτωση που απαιτηθεί ανάλυση πριν από την επαναχρησιμοποίηση του ανακτηθέντος ψυκτικού μέσου.

- Είναι σημαντικό να υπάρχει διαθέσιμο ηλεκτρικό ρεύμα προτού ξεκινήσει η εργασία.

a) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του.

b) Απομονώστε το σύστημα από το ρεύμα.

c) Πριν επιχειρήσετε τη διαδικασία βεβαιωθείτε ότι:

- υπάρχει διαθέσιμος μηχανικός εξοπλισμός χειρισμού, αν απαιτείται, για τον χειρισμό των φιαλών ψυκτικού μέσου,

- όλος ο εξοπλισμός ατομικής προστασίας είναι διαθέσιμος και χρησιμοποιείται σωστά,

- η διαδικασία ανάκτησης επιβλέπεται συνεχώς από αρμόδιο άτομο,

- ο εξοπλισμός και οι φιάλες ανάκτησης πληρούν τα κατάλληλα πρότυπα.

d) Αντλήστε το σύστημα ψυκτικού μέσου, αν είναι δυνατό.

e) Αν το κενό αέρος δεν είναι δυνατό, φτιάξτε έναν σωλήνα διακλάδωσης έτσι ώστε το ψυκτικό μέσο να μπορεί να αφαιρεθεί από διάφορα μέρη του συστήματος.

f) Βεβαιωθείτε ότι η φιάλη βρίσκεται στη ζυγαριά προτού πραγματοποιηθεί η ανάκτηση.

g) Εκκινήστε τη μηχανή ανάκτησης και λειτουργήστε την σύμφωνα με τις οδηγίες του κατασκευαστή.

h) Μην υπερπληρώνετε τις φιάλες. (Όχι μεγαλύτερο φορτίο υγρού από το 80% του όγκου).

i) Μην υπερβαίνετε τη μέγιστη πίεση λειτουργίας της φιάλης, ακόμα και προσωρινά.

j) Όταν οι φιάλες έχουν πληρωθεί σωστά και έχει ολοκληρωθεί η διαδικασία, φροντίστε οι φιάλες και ο εξοπλισμός να απομακρυνθούν από την τοποθεσία άμεσα και ότι όλες οι βαλβίδες απομόνωσης του εξοπλισμού είναι κλειστές.

k) Τα ανακτημένο ψυκτικό μέσο δεν πρέπει να πληρωθεί σε άλλο σύστημα ψύξης εκτός αν έχει καθαριστεί και ελεγχθεί.

- Ενδέχεται να συσσωρευτεί ηλεκτροστατικό φορτίο και να δημιουργήσει επικίνδυνη κατάσταση κατά την πλήρωση και εκκένωση του ψυκτικού μέσου. Για την αποφυγή πυρκαγιάς ή έκρηξης, αποφορτίστε τον στατικό ηλεκτρισμό κατά τη μεταφορά γειώνοντας και συνδέοντας ισοδυναμικά τα δοχεία και τον εξοπλισμό πριν από την πλήρωση/εκκένωση.

11. Σήμανση

- Ο εξοπλισμός πρέπει να φέρει σήμανση που να δηλώνει ότι έχει τεθεί μόνιμα εκτός λειτουργίας και έχει εκκενωθεί από ψυκτικό μέσο.

- Η σήμανση πρέπει να φέρει ημερομηνία και υπογραφή.

- Βεβαιωθείτε ότι υπάρχουν σημάνσεις στον εξοπλισμό που θα αναγράφουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό μέσο.

12. Ανάκτηση

- Όταν αφαιρείτε ψυκτικό μέσο από ένα σύστημα, είτε για εργασίες σέρβις είτε για να το θέσετε μόνιμα εκτός λειτουργίας, η ασφαλής ανάκτηση όλων των ψυκτικών μέσων αποτελεί συνιστώμενη καλή πρακτική.

- Όταν μεταφέρετε ψυκτικό μέσο στις φιάλες, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κατάλληλες φιάλες ανάκτησης ψυκτικού μέσου.

- Βεβαιωθείτε ότι υπάρχει διαθέσιμος ο σωστός αριθμός φιαλών για να χωρέσει το συνολικό φορτίο στου συστήματος.

- Όλοι οι φιάλες που θα χρησιμοποιηθούν είναι κατάλληλες για το ανακτηθέν ψυκτικό μέσο και φέρουν σήμανση για αυτό το ψυκτικό μέσο (π.χ. ειδικές φιάλες για την ανάκτηση ψυκτικού μέσου).

- Οι φιάλες πρέπει να διαθέτουν βαλβίδα εκτόνωσης πίεσης και τις σχετικές βαλβίδες διακοπής παροχής και να είναι σε καλή λειτουργική κατάσταση.

- Οι φιάλες πρέπει να είναι άδειες και, αν είναι δυνατό, κρύες πριν από την πραγματοποίηση της ανάκτησης.

- Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή λειτουργική κατάσταση μαζί με οδηγίες σχετικά με τον εξοπλισμό και θα πρέπει να είναι κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών μέσων.

- Επιπλέον, θα πρέπει να είναι διαθέσιμη μια βαθμονομημένη ζυγαριά σε καλή λειτουργική κατάσταση.

- Οι σωλήνες πρέπει να διαθέτουν συνδέσμους αποσύνδεσης που αποτρέπουν τις διαρροές και να είναι σε καλή κατάσταση.

• Προτού χρησιμοποιήσετε τη μηχανή ανάκτησης, ελέγξτε ότι βρίσκεται σε ικανοποιητική κατάσταση λειτουργίας, ότι έχει συντηρηθεί κατάλληλα και ότι τυχόν σχετικά ηλεκτρικά εξαρτήματα είναι μονωμένα για την αποτροπή ανάφλεξης σε περίπτωση απελευθέρωσης ψυκτικού μέσου. Αν δεν είστε σίγουροι, συμβουλευτείτε τον κατασκευαστή.

• Το ανακτημένο ψυκτικό μέσο πρέπει να επιστραφεί στον προμηθευτή του ψυκτικού μέσου στην κατάλληλη φιάλη ανάκτησης και να χορηγηθεί το σχετικό Σημείωμα Μεταφοράς Αποβλήτων.

- Μην αναμιγνύετε ψυκτικά μέσα στις μονάδες ανάκτησης και κυρίως εντός των φιαλών.

• Αν πρόκειται να αφαιρεθούν οι συμπιεστές ή τα λάδια του συμπιεστή, βεβαιωθείτε ότι έχουν εκκενωθεί σε αποδεκτό επίπεδο ώστε να βεβαιωθείτε ότι το εύφλεκτο ψυκτικό μέσο δεν παραμένει εντός του λιπαντικού.

• Η διαδικασία εκκένωσης πρέπει να εκτελεστεί πριν επιστραφεί ο συμπιεστής στους προμηθευτές.

- Μπορεί να εφαρμοστεί μόνο ηλεκτρική θέρμανση στο σώμα του συμπιεστή για την επιτάχυνση της διαδικασίας.

-Όταν αποστραγγίζεται λάδι από ένα σύστημα, πρέπει να γίνεται με ασφάλεια.

Δε χρησιμοποιείται Πατήστε για να σε κανονικές επαναφέρετε το συνθήκες τηλεχειριστήριο στην λειτουργίας προεπιλεγμενη ρύθμιση.

Για ρύθμιση της κατεύθυνσης της ροής αέρα

• Μη ρυθμίζετε την περσίδα με το χέρι.

• Για την πλευρική κατεύθυνση, ρυθμίζεται χειροκίνητα όπως απεικονίζεται.

Για ρύθμιση της ταχύτητας του ανεμιστήρα

- Για τον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας, η ταχύτητα του ανεμιστήρα της εσωτερικής μονάδας ρυθμίζεται αυτόματα σύμφωνα με τον τρόπο λειτουργίας. - Για λειτουργία με προτεραιότητα χαμηλού θορύβου, επιλέξτε τη χαμηλότερη ταχύτητα ανεμιστήρα ( ■ ).

Για εναλλαγή ανάμεσα σε ισχυρή και αθόρυβη λειτουργία (powerful/quiet)

Για γρήγορη επίτευξη της προκαθορισμένης θερμοκρασίας

•Αυτή η λειτουργία διακόπτεται αυτόματα μετά από 20 λεπτά.

QUIET:

Για να απολαμβάνετε αθόρυβη λειτουργία

•Αυτή η λειτουργία μειώνει το θόρυβο της ροής του αέρα.

Για όσο το δυνατόν μεγαλύτερη άνεση όταν κοιμάστε

Αυτή η λειτουργία σάς παρέχει ένα περιβάλλον άνεσης κατά τη διάρκεια του ύπνου. Κατά την περίοδο ενεργοποίησης ρυθμίζει αυτόματα τη θερμοκρασία στην κατάσταση λειτουργίας αδράνειας. Όταν αυτή η λειτουργία είναι ενεργοποιημένη, η ένταση της ένδειξης της εσωτερικής μονάδας μειώνεται. Αυτό δε συμβαίνει εάν η φωτεινότητα της ένδειξης έχει μειωθεί χειροκίνητα.

Αυτή η λειτουργία είναι ενσωματωμένη στο χρονοδιακόπτη ενεργοποίησης (0,5, 1, 2, 3, 4, 5, 6, 7, 8 ή 9 ώρες).

• Μπορείτε να ρυθμίσετε αυτήν τη λειτουργία μαζί με το χρονοδιακόπτη. Η λειτουργία αδράνειας (Sleep) έχει προτεραιότητα σε σχέση με το χρονοδιακόπτη OFF.
• Μπορείτε να ακυρώσετε αυτήν τη λειτουργία πατώντας το αντίστοιχο κουμπί, όταν ο χρονοδιακόπτης αδράνειας φτάσει στην ένδειξη 0.0h.

Για να ρυθμίσετε το χρονοδιακόπτη

2 σετ χρονοδιακοπτών ενεργοποίησης (ΟΝ) και απενεργοποίησης (OFF) διατίθενται για την ενεργοποίηση (ΟΝ) ή την απενεργοποίηση (OFF) της μονάδας σε διαφορετικό προρρυθμισμένο χρόνο.

• Για να ακυρώσετε την ενεργοποίηση (ON) ή την απενεργοποίηση (OFF) του χρονοδιακόπτη, πατήστε ON ή σχα να επιλέξετε αντίστοιχα ⊙1 ή Θαι μετά πατήστε CANCEL.
• Αν ο χρονοδιακόπτης ακυρωθεί χειροκίνητα ή λόγω διακοπής ρεύματος, μπορείτε να τον επαναφέρετε πατώντας ON ή για να επιλέξετε αντίστοιχα ⊙1 ή και μετά πατήστε SET.
- Θα εμφανιστεί και θα ενεργοποιηθεί ακολούθως η ρύθμιση του πλησιέστερου χρονοδιακόπτη.
• Η λειτουργία του χρονοδιακόπτη βασίζεται στο ρολόι που ρυθμίζεται στο τηλεχειριστήριο και επαναλαμβάνεται καθημερινά από τη στιγμή που θα ρυθμιστεί. Για τη ρύθμιση του ρολογιού, ανατρέξτε στο Γρήγορο οδηγό.

Σημείωση

POWERFUL/QUIET, SLEEP• Μπορεί να ενεργοποιηθεί σε όλους τους τρόπους λειτουργίας και μπορεί να ακυρωθεί πατώντας ξανά το αντίστοιχο κουμπί.

POWERFUL/QUIET• Δεν είναι δυνατή η ταυτόχρονη επιλογή.

Τρόπος λειτουργίας

• Είναι δυνατή η μεμονωμένη ή ταυτόχρονη λειτουργία των εσωτερικών μονάδων. Προτεραιότητα λειτουργίας έχει η πρώτη μονάδα που ενεργοποιήθηκε.
• Κατά τη διάρκεια της λειτουργίας, οι τρόποι λειτουργίας θέρμανσης (HEAT) και ψύξης (COOL) δεν μπορούν να ενεργοποιηθούν ταυτόχρονα για διαφορετικές εσωτερικές μονάδες.
• Η ένδειξη λειτουργίας αναβοσβήνει υποδηλώνοντας ότι η εσωτερική μονάδα είναι σε αναμονή για διαφορετικό τρόπο λειτουργίας.

ΑΥΤΟΜΑΤΟΣ : Κατά τη διάρκεια της λειτουργίας, η ένδειξη λειτουργίας (POWER) αναβοσβήνει στο αρχικό στάδιο.

Moví

- Η μονάδα επιλέγει τρόπο λειτουργίας κάθε 10 λεπτά σύμφωνα με τις θερμοκρασίες ρύθμισης και δωματίου.

Πολλαπλή

• Η μονάδα επιλέγει τρόπο λειτουργίας κάθε 3 ώρες σύμφωνα με τη θερμοκρασία ρύθμισης, την εξωτερική θερμοκρασία και τη θερμοκρασία δωματίου.

ΘΕΡΜΑΝΣΗ : Η ένδειξη λειτουργίας (POWER) αναβοσβήνει στο αρχικό στάδιο αυτής της λειτουργίας. Η μονάδα χρειάζεται λίγο χρόνο για να ζεσταθεί.

• Για τα συστήματα στα οποία ο τρόπος λειτουργίας θέρμανσης (HEAT) έχει κλειδωθεί, εάν έχει επιλεγεί διαφορετικός τρόπος λειτουργίας από αυτόν, η εσωτερική μονάδα σταματά να λειτουργεί και αναβοσβήνει η ένδειξη λειτουργίας (POWER).

ΨΥΞΗ : Παρέχεαποτελεσματική ψύξη για την κάλυψη των αναγκών και την άνεσή σας.

ΑΦΥΓΡΑΝΣΗ : Η μονάδα λειτουργεί με χαμηλή ταχύτητα ανεμιστήρα, προκειμένου να παρέχει λειτουργία ήπιας ψύξης.

Ρύθμιση θερμοκρασίας για εξοικονόμηση ενέργειας

Η λειτουργία της μονάδας στο συνιστώμενο εύρος θερμοκρασιών μπορεί να εξοικονομήσει ενέργεια.

ΘΕΡΜΑΝΣΗ: 20,0 °C \~ 24,0 °C / 68 °F \~ 75 °F.

ΨΥΞΗ: 26,0 °C \~ 28,0 °C / 79 °F \~ 82 °F.

Κατεύθυνση ροής αέρα

Στον τρόπο λειτουργίας ψύξης/αφύγρανσης (COOL/DRY):

Εάν έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας (AUTO), η περσίδα κινείται επάνω/κάτω αυτόματα.

Στον τρόπο λειτουργίας θέρμανσης (HEAT):

Εάν έχει ρυθμιστεί ο αυτόματος τρόπος λειτουργίας (AUTO), η οριζόντια περσίδα σταθεροποιείται σε προκαθορισμένη θέση.

Έλεγχος αυτόματης επανεκκίνησης

Εάν το ρεύμα επανέλθει μετά από διακοπή ρεύματος, θα γίνει αυτόματη επανεκκίνηση της μονάδας μετά από ένα χρονικό διάστημα με τον τρόπο λειτουργίας και την κατεύθυνση ροής αέρα που υπήρχαν προηγουμένως.

- Αυτός ο έλεγχος δεν εφαρμόζεται όταν έχει ρυθμιστεί ο χρονοδιακόπτης (TIMER).

Συνθήκες λειτουργίας

Χρησιμοποιήστε αυτό το κλιματιστικό στο εύρος θερμοκρασιών που υποδεικνύεται στον πίνακα.

Θερμοκρασία °C(°F)		Εσωτερική		Μονάδα απλού διαιρούμενου τύπου *1		Μονάδα πολλαπλού διαιρούμενου τύπου *2
		ΘΞΒ ΘΥΒ ΘΞΒ ΘΥΒ ΘΞΒ ΘΥΒ
ΨΥΞΗ	Μέγ. 32	(89,6) 23 (73,4) 43 (109,4)		26 (78,8) 46 (114,8) 26 (78,8)
	Ελάχ. 16	(60,8) 11 (51,8) -10 (14,0)		--10 (14,0) -
ΘΕΡΜΑΝΣΗ	Μέγ. 30	(86,0) - 24 (75,2) 18 (64,4)		24 (75,2)	18 (64,4)
	Ελάχ.	16 (60,8)	-	-15 (5,0)	-16 (3,2)	-15 (5,0)	-16 (3,2)

Θερμοκρασία °C(°F)		Μονάδα πολλαπλού διαιρούμενου τύπου *3
		ΘΞΒ ΘΥΒ
ΨΥΞΗ	Μέγ. 43 (109,4) 26 (78,8)
	Ελάχ. 16 (60,8) 11 (51,8)
ΘΕΡΜΑΝΣΗ	Μέγ. 24 (75,2) 18 (64,4)
	Ελάχ. -10 (14,0) -11 (12,2)

ΘΞΒ: Θερμοκρασία ξηρού βολβού, ΘΥΒ: Θερμοκρασία υγρού βολβού

*1 CU-TZ20TKE-1, CU-TZ25TKE-1, CU-TZ35TKE-1, CU-TZ42TKE-1.
*2 CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE, CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE
*3 CU-2RE15SBE, CU-2RE18SBE, CU-3RE18SBE, CU-2TZ41TBE, CU-2TZ50TBE, CU-3TZ52TBE

Για να διασφαλιστεί η βέλτιστη απόδοση της μονάδας, ο καθαρισμός πρέπει να γίνεται ανά τακτά χρονικά διαστήματα. Εάν η μονάδα δεν είναι καθαρή, ενδέχεται να προκληθεί δυσλειτουργία και μπορεί να εμφανιστεί ο κωδικός σφάλματος «Η 99». Απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο.

• Διακόψτε την παροχή ρεύματος και αποσυνδέστε τη μονάδα από την πρίζα πριν από τον καθαρισμό.
• Μην αγγίζετε το αλουμινένιο πτερύγιο, επειδή τα κοφτερά τμήματα μπορεί να προκαλέσουν τραυματισμό.
• Μη χρησιμοποιείτε βενζίνη, αραιωτικά μέσα ή καθαριστική σκόνη.
• Χρησιμοποιείτε μόνο σαπούνι (≈ pH 7) ή ουδέτερα οικιακά καθαριστικά.
• Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40 °C / 104 °F

Εσωτερική μονάδα

Φίλτρα αέρα

Εσωτερική μονάδα

Σκουπίζετε απαλά τη μονάδα με ένα μαλακό, στεγνό πανί.

Τα πηνία και οι ανεμιστήρες πρέπει να καθαρίζονται τουλάχιστον κάθε 6 μήνες από εξουσιοδοτημένο αντιπρόσωπο.

Εξωτερική μονάδα

Καθαρίστε τυχόν ακαθαρσίες γύρω από τη μονάδα. Καθαρίστε τυχόν υλικά που έχουν φράξει το σωλήνα αποστράγγισης

Φίλτρο καθαρισμού αέρα

• Μην πλένετε/ξεπλένετε το φίλτρο με νερό.
  • Αντικαθιστάτε το φίλτρο κάθε 2 χρόνια ή αντικαθιστάτε
  τυχόν χαλασμένο φίλτρο. Αρ. εξαρτήματος: CZ-SA31P

Φίλτρο καθαρισμού αέρα

Φίλτρα αέρα

Μια φορά κάθε 2 εβδομάδες

• Πλύνετε/ξεπλύνετε προσεκτικά τα φίλτρα με νερό, για να μην προκαλέσετε ζημιά στην επιφάνειά τους.
- Στεγνώστε τελείως τα φίλτρα υπό σκιά, μακριά από φωτιά ή άμεσο ηλιακό φως.
•Αντικαταστήστε τυχόν χαλασμένα φίλτρα.

Αφαίρεση φίλτρου αέρα

Τοποθέτηση φίλτρου αέρα

Εισαγάγετέ το στη μονάδα

Μπροστινό πλαίσιο

Πλύνετέ το προσεκτικά και στεγνώστε το.

Αφαιρέστε το μπροστινό πλαίσιο

② Τραβήξτε το προς τα έξω και σηκώστε το προς τα επάνω.

① Βγάλτε τα άγκιστρα και στα δύο άκρα.

Κλείστε το καλά

② Σπρώξτε προς τα μέσα.

① Εισαγάγετε και στις δύο πλευρές.

③ Κλείστε το προς τα κάτω.
④ Πιέστε τα δύο άκρα και το κέντρο του μπροστινού πλαισίου.

Αντιμετώπιση προβλημάτων

Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία.

Σύμπτωμα Αιτία
Η ένδειξη λειτουργίας (POWER) αναβοσβήνει προτού ενεργοποιηθεί η μονάδα.	Αυτό είναι ένα προκαταρκτικό βήμα στην προετοιμασία για τη λειτουργία, όταν έχει ρυθμιστεί ο χρονοδιακόπτης ON. Όταν ρυθμιστεί ο χρονοδιακόπτης ON, η μονάδα μπορεί να ξεκινήσει νωρίτερα (έως 35 λεπτά) πριν από τον καθορισμένο χρόνο, προκειμένου να επιτύχει έγκαιρα την επιθυμητή θερμοκρασία.
Η ένδειξη λειτουργίας (POWER) αναβοσβήνει κατά τη διάρκεια της λειτουργίας θέρμανσης (HEAT) χωρίς παροχή ζεστού αέρα (και η περσίδα είναι κλειστή).	Η μονάδα είναι στη λειτουργία απόψυξης (και το AIR SWING έχει ρυθμιστεί σε AUTO).
Κατά τη διάρκεια της λειτουργίας ψύξης/αφύγρανσης (COOL/DRY), η εσωτερική μονάδα σταματά και η ένδειξη λειτουργίας (POWER) αναβοσβήνει.	Το σύστημα έχει κλειδώσει μόνο στη λειτουργία θέρμανσης (HEAT).
Η ένδειξη χρονοδιακόπτη (TIMER) είναι μόνιμα αναμμένη.	Η ρύθμιση του χρονοδιακόπτη επαναλαμβάνεται καθημερινά αφότου ρυθμιστεί.
Η λειτουργία καθυστερεί μερικά λεπτά μετά την επανεκκίνηση.	Η καθυστέρηση είναι ένας τρόπος προστασίας του συμπιεστή της μονάδας.
Η ψυκτική/θερμαντική απόδοση είναι μειωμένη κατά τη διάρκεια της χαμηλότερης ρύθμισης ταχύτητας του ανεμιστήρα.	Η χαμηλή ταχύτητα ανεμιστήρα είναι λειτουργία προτεραιότητας χαμηλού θορύβου, επομένως ή ψυκτική/θερμαντική απόδοση μπορεί να είναι μειωμένη (ανάλογα με τις συνθήκες). Αυξήστε την ταχύτητα του ανεμιστήρα για να αυξηθεί η απόδοση.
Ο ανεμιστήρας της εσωτερικής μονάδας σταματά περιστασιακά κατά τη λειτουργία θέρμανσης.	Για την αποφυγή κατά λάθος ψύξης.
Ο ανεμιστήρας της εσωτερικής μονάδας σταματά περιστασιακά κατά την αυτόματη ρύθμιση της ταχύτητας του ανεμιστήρα.	Αυτό συμβάλλει στην απομάκρυνση των οσμών από τον περιβάλλοντα χώρο.
Η ροή του αέρα συνεχίζεται ακόμα κι εάν η λειτουργία σταματήσει.	Εξαγωγή της παραμένουσας θερμότητας από την εσωτερική μονάδα (το πολύ 30 δευτερόλεπτα).
Το δωμάτιο έχει μια περίεργη οσμή.	Μπορεί να οφείλεται σε οσμή υγρασίας από έναν τοίχο, ένα χαλί, κάποιο έπιπλο ή από ρούχα.
Ήχος τριγμού κατά τη διάρκεια της λειτουργίας.	Οι αλλαγές της θερμοκρασίας προκαλούν τη διαστολή/συστολή της μονάδας.
Ακούγεται ήχος ροής νερού κατά τη λειτουργία.	Ροή ψυκτικού στο εσωτερικό της μονάδας.
Απελευθερώνονται σταγονίδια από την εσωτερική μονάδα.	Υπάρχει συμπύκνωση εξαιτίας της διαδικασίας ψύξης.
Η εξωτερική μονάδα απελευθερώνει νερό/ατμό.	Στους σωλήνες πραγματοποιείται συμπύκνωση ή εξάτμιση.
Συγκέντρωση σκόνης στον τοίχο.	Οφείλεται στην κυκλοφορία του αέρα ή στον στατικό ηλεκτρισμό που παράγεται από το κλιματιστικό. Σε ορισμένους τύπους ταπετσαρίας μπορεί να συγκεντρώνεται σκόνη εύκολα (συνιστάται να καθαρίζετε συχνά το χώρο γύρω από το κλιματιστικό).
Αποχρωματισμός ορισμένων πλαστικών τμημάτων.	Ο αποχρωματισμός οφείλεται σε τύπους υλικών που χρησιμοποιούνται σε πλαστικά τμήματα και επιταχύνεται όταν υπάρχει έκθεση σε θερμότητα, ηλιακό φως, υπεριώδες φως ή περιβαλλοντικούς παράγοντες.

Προτού καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα.

Σύμπτωμα Έλεγχος
Η λειτουργία στον τρόπο λειτουργίας θέρμανσης/ψύξης (HEAT/COOL) δεν είναι ικανοποιητική.	Ρυθμίστε σωστά τη θερμοκρασία.Κλείστε όλες τις πόρτες και τα παράθυρα.Καθαρίστε ή αντικαταστήστε τα φίλτρα.Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα.
Θόρυβος κατά τη λειτουργία.	Ελέγξτε εάν η μονάδα έχει εγκατασταθεί σε επιφάνεια με κλίση.Κλείστε καλά το μπροστινό πλαίσιο.
Το δωμάτιο έχει μια περίεργη οσμή. (Η ένταση φωτισμού της οθόνης είναι μειωμένη ή το σήμα μετάδοσης αδύναμο.)	Τοποθετήστε σωστά τις μπαταρίες.Αντικαταστήστε τις μπαταρίες, εάν έχουν αδειάσει.
Η μονάδα δε λειτουργεί.	Ελέγξτε εάν ο διακόπτης κυκλώματος έχει κλείσει.Ελέγξτε εάν οι χρονοδιακόπτες έχουν ρυθμιστεί.
Η μονάδα δε λαμβάνει σήμα από το τηλεχειριστήριο.	Βεβαιωθείτε ότι ο δέκτης δεν παρεμποδίζεται.Ορισμένα φθορίζοντα φώτα μπορεί να προκαλέσουν παρεμβολές στο μεταδότη σήματος. Απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο.

'Otav...

■ Το τηλεχειριστήριο λείπει ή έχει προκύψει δυσλειτουργία

1. Σηκώστε το μπροστινό πλαίσιο.
2. Πατήστε το κουμπί μία φορά για χρήση στον αυτόματο τρόπο λειτουργίας (AUTO).
3. Πατήστε παρατεταμένα το κουμπί, μέχρι να ακούσετε 1 σύντομο ήχο και μετά αφήστε το για χρήση στην εξαναγκασμένη λειτουργία ψύξης (COOL).
4. Επαναλάβετε το βήμα 3. Πατήστε παρατεταμένα το κουμπί, μέχρι να ακούσετε 2 σύντομους ήχους και μετά αφήστε το για χρήση στην εξαναγκασμένη λειτουργία θέρμανσης (HEAT).
5. Πατήστε ξανά το κουμπί για απενεργοποίηση.

■ Οι ενδείξεις είναι υπερβολικά φωτεινές

• Για να μειώσετε την ένταση φωτισμού ή να επαναφέρετε τη φωτεινότητα των ενδείξεων της μονάδας, πατήστε παρατεταμένα το ▲ για 5 δευτερόλεπτα.

■ Διεξαγωγή εποχιακής επιθεώρησης μετά από παρατεταμένη αχρησία

• Ελέγξτε τις μπαταρίες του τηλεχειριστηρίου.
  • Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια γύρω από τα στόμια εισόδου και εξόδου αέρα.
• Χρησιμοποιήστε το κουμπί AUTO OFF/ON για να επιλέξετε τη λειτουργία ψύξης/θέρμανσης (COOL/HEAT). Μετά από 15 λεπτά λειτουργίας είναι φυσιολογικό να υπάρχει η ακόλουθη διαφορά θερμοκρασίας ανάμεσα στα στόμια εισόδου και εξόδου αέρα:

ΨΥΞΗ: ≥8 °C / 14,4 °F

ΘΕΡΜΑΝΣΗ: ≥14 °C / 25,2 °F

■ Οι μονάδες δεν πρόκειται να χρησιμοποιηθούν για μεγάλο χρονικό διάστημα

• Ενεργοποιήστε τη λειτουργία θέρμανσης (HEAT) για 2\~3 ώρες, για να απομακρυνθεί τελείως η υγρασία που έμεινε στα εσωτερικά τμήματα, ώστε να μη δημιουργηθεί μούχλα.
  • Διακόψτε την παροχή ρεύματος και αποσυνδέστε τη μονάδα από την πρίζα.
• Αφαιρέστε τις μπαταρίες του τηλεχειριστηρίου.

ΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ

ΘΑ ΠΡΕΠΕΙ ΝΑΔΙΑΚΟΠΤΕΤΕ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΚΑΙ ΝΑΑΠΟΣΥΝΔΕΕΤΕ ΤΗ ΜΟΝΑΔΑ ΑΠΟ ΤΗΝ ΠΡΙΖΑ και κατόπιν να απευθύνεστε σε εξουσιοδοτημένο αντιπρόσωπο, όταν συντρέχουν οι εξής συνθήκες:

• Αφύσικος θόρυβος κατά τη λειτουργία.
• Είσοδος νερού/σωματιδίων στο τηλεχειριστήριο.
• Διαρροή νερού από την εσωτερική μονάδα.
• Συχνή πτώση του ασφαλειοδιακόπτη.
  • Το καλώδιο τροφοδοσίας γίνεται υπερβολικά ζεστό.
• Οι διακόπτες ή τα πλήκτρα δε λειτουργούν σωστά.

Τρόπος ανάκτησης κωδικών σφάλματος

Εάν η μονάδα σταματά και η ένδειξη του χρονοδιακόπτη (TIMER) αναβοσβήνει, χρησιμοποιήστε το τηλεχειριστήριο για να ανακτήσετε τον κωδικό σφάλματος:

① Πατήστε για 5 δευτερόλεπτα

③ Πατήστε για 5 δευτερόλεπτα για να σταματήσετε τον έλεγχο

② Πατήστε μέχρι να ακούσετε ένα σύντομο ήχο και μετά σημειώστε τον κωδικό σφάλματος

④Απενεργοποιήστε τη μονάδα και αναφέρετε τον κωδικό σφάλματος στον εξουσιοδοτημένο αντιπρόσωπο

• Για συγκεκριμένα σφάλματα, μπορείτε να επανεκκινήσετε τη μονάδα για περιορισμένη λειτουργία, εάν ακούγονται 4 σύντομοι ήχοι κατά την έναρξη της λειτουργίας.

Οθόνη διάγνωσης	Ανωμαλία/Ελεγχος προστασίας
Η 00	Δεν υπάρχει καταχώρηση αποτυχίας
Η 11	Ανωμαλία κατά την επικοινωνία εσωτερικής/εξωτερικής μονάδας
Η 12	Απόδοση εσωτερικής μονάδας ασυνήθιστη
Η 14	Ανωμαλία αισθητήρα θερμοκρασίας αέρα απαγωγής εσωτερικής μονάδας
Η 15	Ανωμαλία αισθητήρα θερμοκρασίας συμπιεστή εξωτερικής μονάδας
Η 16	Ανωμαλία μετασχηματιστή ρεύματος (CT) εξωτερικής μονάδας
Η 17	Ανωμαλία αισθητήρα θερμοκρασίας αναρρόφησης εξωτερικής μονάδας
Η 19	Κλείδωμα μηχανισμού μοτέρ ανεμιστήρα εσωτερικής μονάδας
Η 21	Ανωμαλία λειτουργίας διακόπτη πλωτήρα εσωτερικής μονάδας
Η 23	Ανωμαλία αισθητήρα 1 θερμοκρασίας εναλλάκτη θερμότητας εσωτερικής μονάδας
Η 24	Ανωμαλία αισθητήρα 2 θερμοκρασίας εναλλάκτη θερμότητας εσωτερικής μονάδας
Η 25	Ανωμαλία συσκευής ιόντων εσωτερικής μονάδας
Η 26	Ανωμαλία αρνητικώνΙΟΝΤΩΝ
Η 27	Ανωμαλία αισθητήρα θερμοκρασίας αέρα εξωτερικής μονάδας
Η 28	Ανωμαλία αισθητήρα 1 θερμοκρασίας εναλλάκτη θερμότητας εξωτερικής μονάδας
Η 30	Ανωμαλία αισθητήρα θερμοκρασίας σωλήνα κατάθλιψης εξωτερικής μονάδας
Η 31	Ανωμαλία αισθητήρα πισίνας
Η 32	Ανωμαλία αισθητήρα 2 θερμοκρασίας εναλλάκτη θερμότητας εξωτερικής μονάδας
Η 33	Ανωμαλία εσφαλμένης σύνδεσης εσωτερικής/εξωτερικής μονάδας
Η 34	Ανωμαλία αισθητήρα θερμοκρασίας ψύκτρας εξωτερικής μονάδας
Η 35	Ανωμαλία αντίθετου ρεύματος νερού εσωτερικής/εξωτερικής μονάδας
Η 36	Ανωμαλία αισθητήρα θερμοκρασίας σωλήνα αερίου εξωτερικής μονάδας
Η 37	Ανωμαλία αισθητήρα θερμοκρασίας σωλήνα υγρού εξωτερικής μονάδας
Η 38	Αναντιστοιχία εσωτερικής/εξωτερικής μονάδας (κωδικός επωνυμίας)

Οθόνη διάγνωσης	Ανωμαλία/Έλεγχος προστασίας
H 39	Ανωμαλία εσωτερικής λειτουργικής μονάδας ή εφεδρικών μονάδων
H 41	Ανωμαλία σύνδεσης καλωδίωσης ή σωλήνωσης
H 50	Κλείδωμα κινητήρα ανεμιστήρα εξαερισμού
H 51	Κλείδωμα κινητήρα ανεμιστήρα εξαερισμού
H 52	Ανωμαλία στερέωσης διακόπτη περιορισμού αριστερά-δεξιά
H 58	Ανωμαλία εσωτερικού αισθητήρα αερίου
H 59	Ανωμαλία αισθητήρα εco
H 64	Ανωμαλία αισθητήρα υψηλής πίεσης εξωτερικής μονάδας
H 67	Ανωμαλία nanoe
H 70	Ανωμαλία αισθητήρα φωτός
H 71	Ανωμαλία εσωτερικού πίνακα ελέγχου ανεμιστήρα ψύξης DC
H 72	Ανωμαλία αισθητήρα θερμοκρασίας δεξαμενής
H 97	Κλείδωμα μηχανισμού μοτέρ ανεμιστήρα εξωτερικής μονάδας
H 98	Προστασία υψηλής πίεσης εσωτερικής μονάδας
H 99	Αντιπαγωτική προστασία εσωτερικής λειτουργικής μονάδας
F 11	Ανωμαλία εναλλαγής 4οδης βαλβίδας
F 16	Προστασία συνολικού ρεύματος λειτουργίας
F 17	Ανωμαλία παγώματος εσωτερικών εφεδρικών μονάδων
F 18	Ανωμαλία φραγμένου ξηρού κυκλώματος
F 87	Προστασία υπερθέρμανσης κιβωτίου ελέγχου
F 90	Προστασία κυκλώματος διόρθωσης συντελεστή ισχύος (PFC)
F 91	Ανωμαλία κύκλου ψύξης
F 93	Ανωμαλία περιστροφής συμπιεστή εξωτερικής μονάδας
F 94	Προστασία υπέρβασης πίεσης κατάθλιψης συμπιεστή
F 95	Προστασία υψηλής πίεσης ψύξης εξωτερικής μονάδας
F 96	Προστασία υπερθέρμανσης μονάδας τρανζίστορ ισχύος
F 97	Προστασία υπερθέρμανσης συμπιεστή
F 98	Προστασία συνολικού ρεύματος λειτουργίας
F 99	Ανίχνευση αιχμής συνεχούς ρεύματος (DC) εξωτερικής μονάδας

* Μερικοί κωδικοί σφάλματος μπορεί να μην ισχύουν για το μοντέλο σας. Συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο για διευκρινήσεις.

Deutsch

Πληροφορίες για τους χρήστες σχετικά με τη συλλογή και την απόρριψη παλιού εξοπλισμού και χρησιμοποιημένων μπαταριών

Αυτά τα σύμβολα στα προϊόντα, τη συσκευασία ή/και τα συνοδευτικά έγγραφα σημαίνουν ότι τα χρησιμοποιημένα ηλεκτρικά και ηλεκτρονικά προϊόντα και μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα γενικά οικιακά απορρίμματα.

Για λόγους σωστής επεξεργασίας, ανάκτησης και ανακύκλωσης παλιών προϊόντων και χρησιμοποιημένων μπαταριών, θα πρέπει να μεταφέρονται σε κατάλληλα σημεία συλλογής, σύμφωνα με τη νομοθεσία που ισχύει στη χώρα σας.

Με τη σωστή απόρριψη αυτών των προϊόντων και μπαταριών, συμβάλλετε στην εξοικονόμηση πολύτιμων πόρων και αποτρέπετε τυχόν αρνητικές συνέπειες στην ανθρώπινη υγεία και το περιβάλλον, οι οποίες σε διαφορετική περίπτωση θα μπορούσαν να προκύψουν από τον ακατάλληλο χειρισμό των απορριμμάτων.

Για περισσότερες πληροφορίες σχετικά με τη συλλογή και την ανακύκλωση παλιών προϊόντων και μπαταριών, επικοινωνήστε με το δήμο στον οποίο ανήκετε, με την υπηρεσία αποκομιδής απορριμμάτων ή με το σημείο πώλησης όπου αγοράσατε τα προϊόντα.

Ενδέχεται να επιβάλλονται κυρώσεις για τη λανθασμένη απόρριψη αυτών των απορριμμάτων, σύμφωνα με τη νομοθεσία που ισχύει στη χώρα σας.

Για χρήστες-επιχειρήσεις στην Ευρωπαϊκή Ένωση

Εάν θέλετε να απορρίψετε ηλεκτρικό και ηλεκτρονικό εξοπλισμό, επικοινωνήστε με τον αντιπρόσωπο ή τον προμηθευτή σας για περισσότερες πληροφορίες.

[Πληροφορίες για την απόρριψη σε άλλες χώρες εκτός της Ευρωπαϊκής Ένωσης]

Αυτά τα σύμβολα ισχύουν μόνο στην Ευρωπαϊκή Ένωση. Εάν θέλετε να απορρίψετε αυτά τα προϊόντα, επικοινωνήστε με τις τοπικές αρχές ή με τον τοπικό αντιπρόσωπο και ζητήστε να σας ενημερώσουν για τη σωστή μέθοδο απόρριψης.

Σημείωση για το σύμβολο μπαταρίας (τα δύο κάτω παραδείγματα συμβόλων):

Αυτό το σύμβολο μπορεί να χρησιμοποιείται σε συνδυασμό με ένα χημικό σύμβολο. Σε αυτήν την περίπτωση συμμορφώνεται με την απαίτηση που έχει οριστεί από την Οδηγία για τη σχετική χημική ουσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Αυτό το σύμβολο υποδηλώνει ότι αυτός ο εξοπλισμός χρησιμοποιεί εύφλεκτο ψυκτικό. Αν το ψυκτικό διαρρεύσει, σε συνδυασμό με εξωτερική πηγή ανάφλεξης, υπάρχει πιθανότητα ανάφλεξης.		Αυτό το σύμβολο υποδηλώνει ότι οι Οδηγίες χρήσης πρέπει να διαβαστούν προσεκτικά.
	Αυτό το σύμβολο υποδηλώνει ότι το προσωπικό σέρβις πρέπει να χειρίζεται αυτόν τον εξοπλισμό ανατρέχοντας στις Οδηγίες Εγκατάστασης.		Αυτό το σύμβολο υποδηλώνει ότι περιλαμβάνονται πληροφορίες στις Οδηγίες χρήσης ή/και στις Οδηγίες εγκατάστασης.

Panasonic Corporation
