Producttype	Inverter Multi-Split airconditioning
Model	CS-TZ20TKEW1
Merk	Panasonic
Koelmiddel	R32 (zwak brandbaar)
Bedrijfsstanden	AUTO, KOELEN, VERWARMEN, ONTVOCHTIGEN
Bijzondere functies	POWERFUL (turbostand), QUIET (fluisterstand), SLEEP (slaapstand)
Timer	Inschakel- en uitschakeltimer (elk 2 programmeerbaar)
Luchtstroomregeling	AIR SWING (automatisch en handmatig)
Ventilatorsnelheidsstanden	10 standen + AUTO
Temperatuurbereik koelen (binnen)	16 °C – 32 °C (droge bol)
Temperatuurbereik verwarmen (binnen)	16 °C – 30 °C (droge bol)
Afstandsbediening	Ja, bereik max. 8 m
Filter	Luchtfilter (elke 2 weken reinigen), luchtzuiveringsfilter (elke 2 jaar vervangen)
Automatische herstartregeling	Ja (na stroomuitval)
Foutcodeweergave	Ja (via afstandsbediening opvraagbaar)
Beveiligingsfuncties	Oververhittingsbeveiliging, vorstbeveiliging, hogedrukbeveiliging, etc.
Afmetingen binnenunit (ca.)	Niet opgegeven
Afmetingen buitenunit (ca.)	Niet opgegeven
Gewicht	Niet opgegeven

Veelgestelde vragen - CS-TZ20TKEW1 PANASONIC

Wat betekent het knipperende POWER-symbool op de binnenunit?

Het knipperende POWER-symbool kan verschillende oorzaken hebben: in de verwarmingsstand geeft het de ontdooistand aan, tijdens de voorbereiding voor de geprogrammeerde inschakeltimer of wanneer het systeem is vergrendeld voor verwarmen. Raadpleeg de gebruiksaanwijzing voor details.

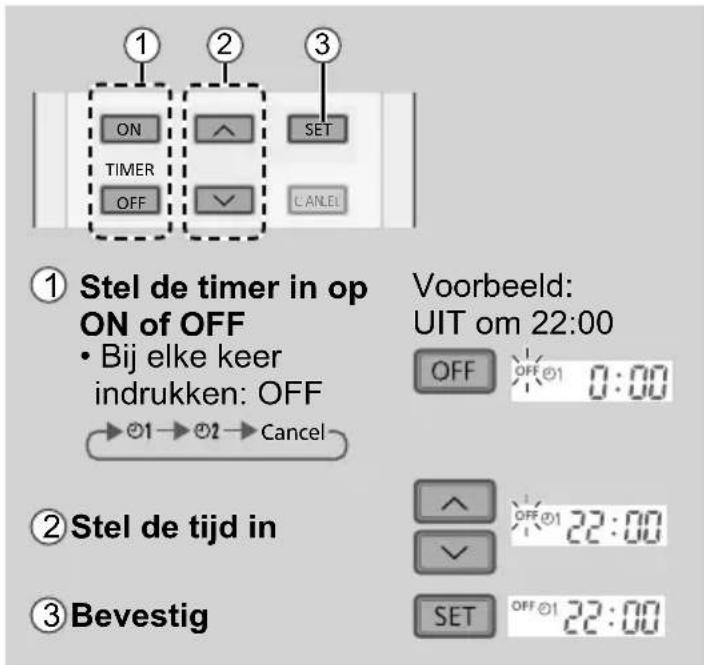

Hoe stel ik de timer in?

Druk op de knop ON (inschakelen) of OFF (uitschakelen), kies met de pijltjestoetsen de gewenste tijd en bevestig met SET. Om te wissen kiest u de betreffende timeroptie en drukt u op CANCEL.

Wat moet ik doen bij een foutcode?

Houd de CHECK-toets op de afstandsbediening 5 seconden ingedrukt tot de TIMER-aanduiding knippert. Druk vervolgens op de pijltjestoets tot een pieptoon weerklinkt en lees de foutcode af. Deel deze mee aan uw vakhandelaar.

Hoe reinig ik het luchtfilter?

Verwijder het luchtfilter, was het voorzichtig met water en een mild reinigingsmiddel, droog het in de schaduw en plaats het terug. Reinig het filter elke 2 weken.

Welk koelmiddel wordt gebruikt?

Dit apparaat gebruikt het zwak brandbare koelmiddel R32. Volg de veiligheidsvoorschriften in de gebruiksaanwijzing.

Kan ik de airconditioning ook in de winter gebruiken?

Ja, het apparaat heeft een verwarmingsstand. Het minimale bedrijfsbereik voor verwarmen ligt bij een buitentemperatuur van -15 °C tot 24 °C (afhankelijk van de buitenunit).

Waarom ruikt het vreemd in de kamer?

Een vreemde geur kan afkomstig zijn van vocht uit muren, tapijten of meubels. Ventileer de ruimte regelmatig en reinig de filters.

De afstandsbediening werkt niet. Wat kan ik doen?

Controleer de batterijen (juist geplaatst? zwak?) en of de ontvanger op de binnenunit is afgedekt. Verwijder eventuele obstakels. Houd de afstandsbediening dichter bij het apparaat (max. 8 m).

Hoe kan ik de energie-efficiëntie verbeteren?

Stel de temperatuur in op het aanbevolen bereik: verwarmen 20-24 °C, koelen 26-28 °C. Houd ramen en deuren gesloten en reinig de filters regelmatig.

Wat betekent de foutcode H 99?

H 99 betekent vorstbeveiliging van de binnenbedieningseenheid. Dit kan worden veroorzaakt door vuile filters of geblokkeerde luchtstroom. Schakel het apparaat uit, reinig de filters en laat het 1 uur rusten. Als de fout opnieuw optreedt, neem dan contact op met de vakhandelaar.

GEBRUIKSAANWIJZING CS-TZ20TKEW1 PANASONIC

Lees voor u het apparaat gebruikt deze gebruikshandleiding grondig en bewaar deze voor toekomstig gebruik.

De bijgevoegde installatiehandleiding moet door de installateur worden bewaard en gelezen vóór de installatie. De afstandsbediening is in de binnenunit verpakt en moet vóór de installatie door de installateur worden verwijderd.

* Wij verzoeken u vriendelijk een geautoriseerde dealer advies te vragen over de aansluitmogelijkheden.

Οδηγίες λειτουργίας

68-89

Κλιματιστικό

Biedt maximaal comfort bij optimale energiebesparing.

Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.

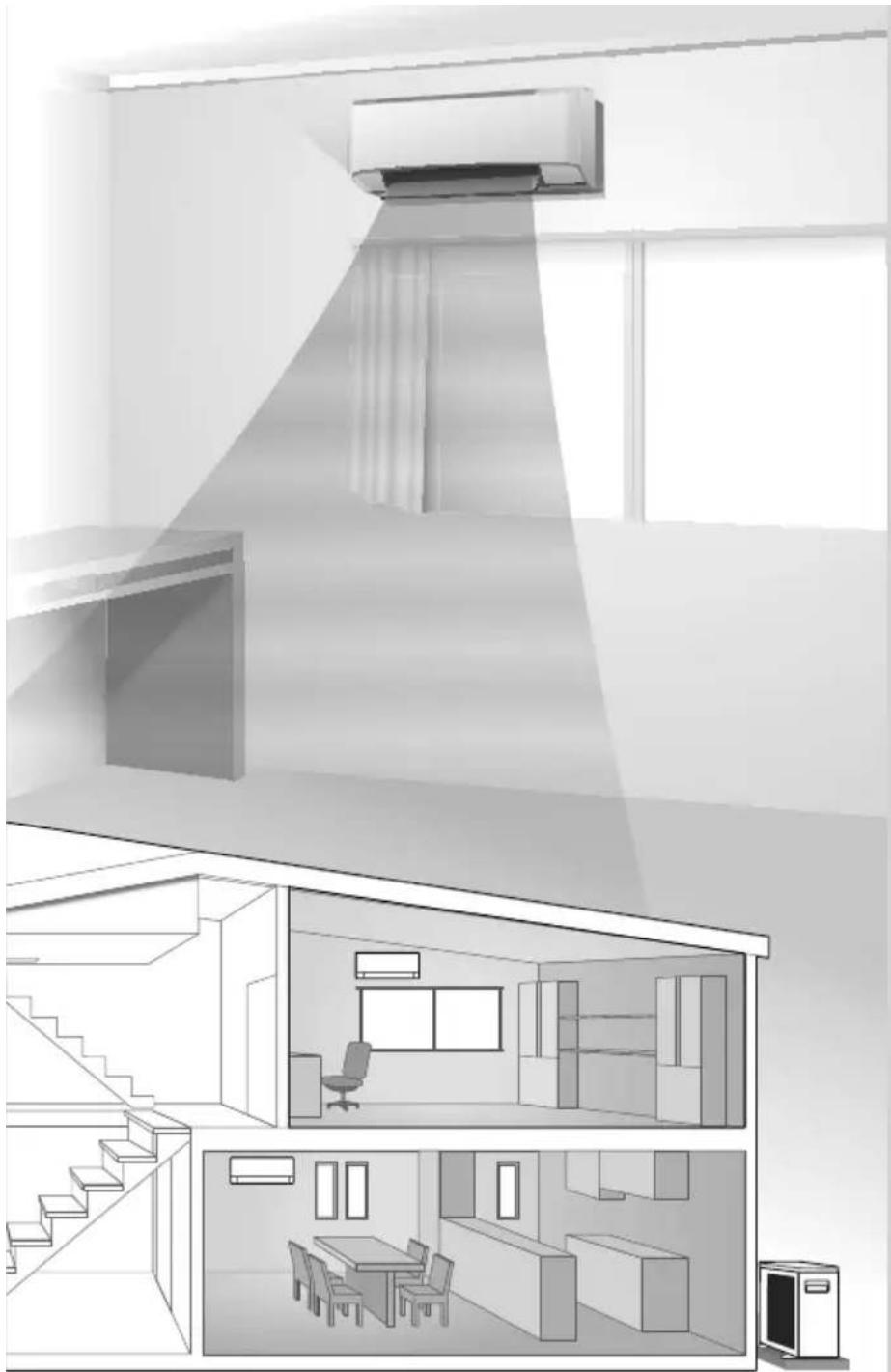

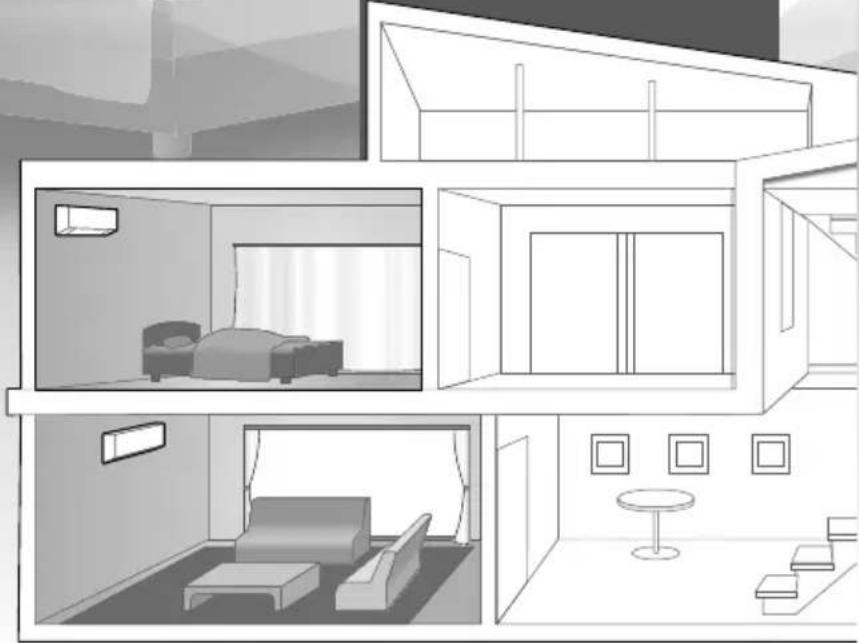

Free-multi systeem

Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

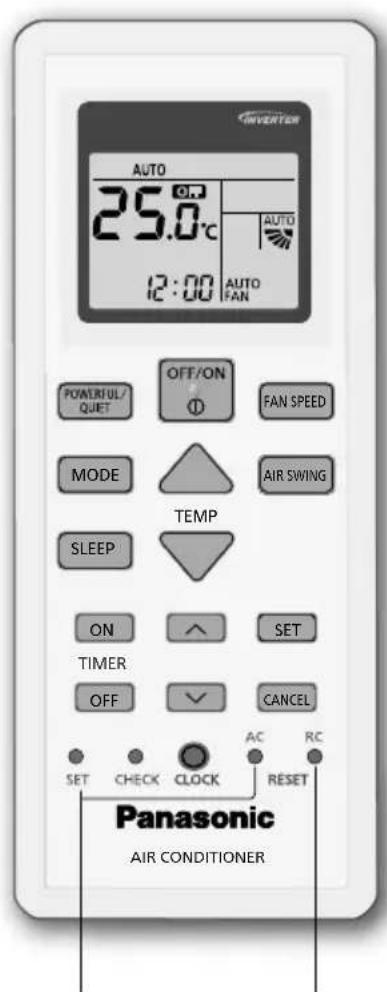

De batterijen plaatsen

① Open het klepje van de afstandsbediening.
② Plaats AAA- of R03-batterijen (kan \~ 1 jaar gebruikt worden).
③ Sluit het deksel.

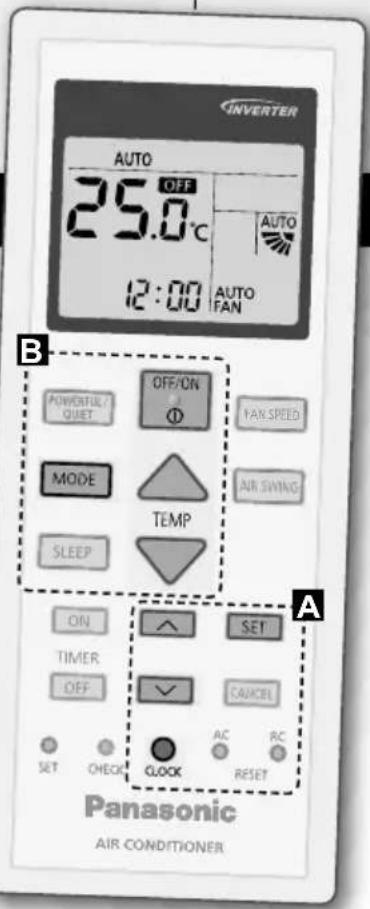

A Instellen van de klok

① Druk op CLOCK en stel de tijd in met

• Houd Longeveer 5 seconden ingedrukt, om te tijd in 12-uurs of 24-uurs notatie weer te geven.

② Bevestig SET

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Inhoudsopgave

Veiligheidsmaatregelen... 48-59

Het gebruik.... 60-61

Meer weten 62-63

Reinigingsinstructies...... 64

Problemen oplossen..... 65-67

Informatie....92

Accesores

• Afstandsbediening
  • AAA of 2 x R03 batterijen
  • Afstandsbedieningshouder
• 2 x schroeven voor de afstandbedieninghouder

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

B Eenvoudige bediening

① Druk op MODE om de gewenste stand te selecteren.

② Druk op om de werking te starten/stoppen.

- Let op dat de aanduiding OFF wordt weergegeven voor het starten van de unit.

③ Stel de gewenste temperatuur in.

Instellingsbereik: 16.0 °C \~ 30.0 °C / 60 °F \~ 86 °F.

• Houd ▼ ongeveer 10 seconden ingedrukt, om de temperatuuraanduiding te veranderen in °C of °F.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen:

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven:

Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.

! WAARSCHUWING	Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.
! VOORZICHTIG	Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHE acties aan.

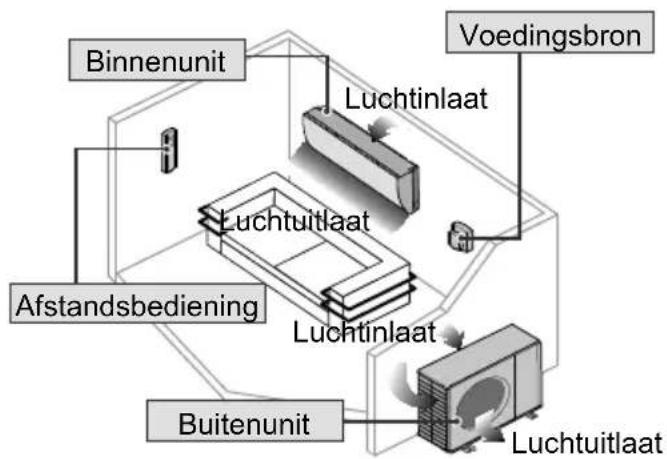


WAARSCHUWING

Binnenunit En Buitenunit

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico's er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwalifi ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Afstandsbediening

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Stroomvoorziening

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
• Bedien het apparaat niet met natte handen.
• Laat geen knikken in het stroomsnoer komen.
• Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalifi ceerd persoon vervangen worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Steek de stekker goed in het stopcontact.
• Men moet het stof op de stekker periodiek afvegen met een droge doek.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/ storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De ELCB stopt vaak.
• Men merkt een brandgeur op.
• Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.
• Er lekt water uit de binnenunit.
• Stroomsnoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan niet geregeld worden.
• De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.
• De ventilator stopt niet, zelfs niet als de eenheid stopt met werken.
  Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

-Voordat de apparatuur wordt gereinigd of nagezien,
-Bij langdurige perioden zonder gebruik of
-Tijdens zware onweersbuien

VOORZICHTIG

Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.

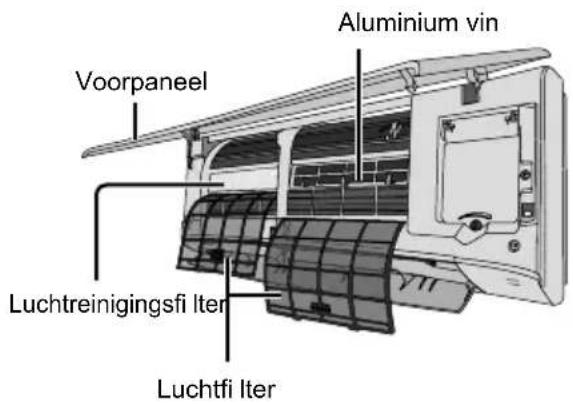

Raak de scherpe aluminium vin niet aan; scherpe delen kunnen blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Open tijdens het gebruik niet voor langere tijd een raam of deur omdat dit ineffi ciënt stroomverbruik en oncomfortabele temperatuursveranderingen kan veroorzaken.

Voorkom lekkend water door te zorgen dat de aftapslang:

-Goed aangesloten is,

-Uit de buurt van dakgoten en containers loopt of,

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Afstandsbediening

Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.

Om disfunctie of schade aan de afstandsbediening te voorkomen:

• Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
• Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.

Stroomvoorziening

Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.

WAARSCHUWING

Dit apparaat is gevuld met R32 (matig brandbaar koelmiddel).

Als er koelmiddel lekt dat wordt blootgesteld aan een externe ontstekingsbron, ontstaat er brandgevaar.

Binnenunit En Buitenunit

Het apparaat moet worden geïnstalleerd en/of gebruikt in een ruimte met een vloeroppervlakte van meer dan Amin (m²) en moet uit de buurt worden gehouden van ontstekingsbronnen zoals hitte/vonken/open vuur, of gevaarlijke gebieden zoals gastoestellen, kooktoestel op gas, leidingsysteem gastoevoer, of elektrisch kookapparaten, enz. (zie tabel A in de installatiehandleiding voor Amin (m²)).

Let op dat koelmiddel wellicht geen geur heeft. Het is sterk aanbevolen dat er voor brandbaar koelmiddel geschikte gasdetectoren aanwezig zijn die werken en waarschuwen bij lekkage.

Houd alle noodzakelijke ventilatieopeningen vrij van belemmeringen.

Het apparaat staat onder druk, dus probeer het niet te doorboren of te verbranden. Stel het apparaat niet bloot aan hitte, vlammen, vonken of andere ontstekingsbronnen. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken.

Voorzorgsmaatregelen voor gebruik van R32-koelmiddel

De procedures voor de standaard installatiewerkzaamheden zijn hetzelfde als voor modellen met een conventioneel koelmiddel (R410A, R22).

Omdat de bedrijfsdruk hoger is dan bij modellen met R22-koelmiddel zijn er enkele speciale leidingen met installatie en speciaal gereedschap nodig. In het bijzonder als een model met R22-koelmiddel wordt vervangen door een model met het nieuwe R32-koelmiddel moeten de normale leidingen en wartelmoeren worden vervangen door leidingen geschikt voor R32 en R410A en de wartelmoeren die op de buitenzijde van de buitenunit zitten. Voor R32 en R410A kunnen dezelfde leidingen en de wartelmoeren die op de buitenunit zitten, worden gebruikt.

Mengen van verschillende koelmiddelen in één systeem is verboden. Modellen die R32- en R410A-koelmiddel gebruiken, hebben een andere schroefdraaddiameter van de vulpoort, zodat per ongeluk vullen met R22 wordt voorkomen en voor de veiligheid. Controleer daarom vooraf. [De schroefdraaddiameter van de vulpoort voor R32 en R410A is 1/2".]

Zorg er altijd voor dat er geen verontreinigingen (olie, water, enz.) in de leidingen terecht kommen. Zorg daarnaast bij opslag van de leidingen voor een goede afdichting van de opening door deze dicht te knijpen, af te tapen, enz. (Behandeling van R32 is gelijk aan R410A.)

- Bediening, onderhoud, reparatie en terugwinning van koelmiddel moet worden uitgevoerd door personeel, opgeleid en gecertifi ceerd voor het gebruik van brandbare koelmiddelen, zoals aanbevolen door de fabrikant. Alle personeel dat handelingen, service of onderhoud uitvoert aan een systeem of de bijbehorende onderdelen van de apparatuur, moet opgeleid en gecertifi ceerd zijn.

• Elk onderdeel van het koelcircuit (verdampers, luchtkoelers, luchtbehandelingsunit, condensors of vloeistofvaten) of de leidingen mogen niet vlakbij warmtebronnen, open vuur, werkende gastoestellen of een werkende elektrische verwarmer worden gesitueerd.
• De gebruiker/eigenaar of hun bevoegde vertegenwoordiger moeten regelmatig maar ten minste eenmaal per jaar de alarmen, mechanische ventilatie en detectoren controleren, zoals in nationale verordeningen is vereist om te zorgen dat deze goed blijven functioneren.
• Er moet een logboek worden bijgehouden. Het resultaat van deze controles moet in het logboek worden vastgelegd.
• Bij ventilatie in intensief gebruikte ruimten moet worden gecontroleerd dat en geen belemmeringen zijn.
• Voordat een nieuw koelsysteem in gebruik wordt genomen, moet degene die voor ingebruikname verantwoordelijk is, ervoor zorgen dat opgeleid en gecertifi ceerd bedieningspersoneel worden geïnstrueerd. Hierbij moet op basis van de gebruiksaanwijzing de uitvoering, het toezicht, de bediening en het onderhoud van het koelsysteem, zowel als de te nemen veiligheidsmaatregelen, en de eigenschappen en het omgaan met het gebruikte koelmiddel worden uitgelegd.
• De algemene eisen aan goed opgeleid en gecertifi ceerd personeel zijn hieronder aangegeven:

a) Kennis van wet- en regelgeving en normen met betrekking tot brandbare koelmiddelen; en b) Gedetailleerde kennis over en vaardigheden in het omgaan met brandbare koelmiddelen, persoonlijke beschermingsmiddelen voorkoming van lekkage van koelmiddel, omgaan met cilinders, vullen, lekdetectie, terugwinning en verwijdering; en

c) Het kunnen begrijpen en in de praktijk toepassen van de eisen in de nationale wet- en regelgeving en normen; en
d) Het doorlopend volgen van periodieke en uitgebreide opleidingen om deze expertise te behouden.

1. Installatie (Ruimte)

• Producten met brandbare koelmiddelen mogen niet in een ongeventileerde ruimte worden geïnstalleerd, als deze ruimte kleiner is dan Amin (m²).
• Als ter plekke wordt bijgevuld, moet het effect van het verschil in leidinglengte op het vullen met koelmiddel worden bepaald, gemeten en vastgelegd.
• Zorg ervoor dat de installatie van leidingen zo kort mogelijk wordt gehouden. Vermijd het gebruik van gedeukte leidingen en pas geen scherpe bochten toe.
• Zorg ervoor dat het leidingwerk beschermd is tegen fysieke beschadiging.
• Het moet voldoen aan de nationale gasvoorschriften en lokale wet- en regelgeving. De betreffende autoriteiten moeten worden geïnformeerd conform alle van toepassing zijnde voorschriften.
• Zorg ervoor dat mechanische verbindingen toegankelijk zijn voor onderhoud.
• Daar waar mechanische ventilatie vereist is, moeten de ventilatieopeningen vrij worden gehouden van belemmeringen.
• Volg de voorzorgsmaatregelen op van #12 en voldoe aan de nationale voorschriften als u het product afdankt. Neem altijd contact op met uw gemeente voor de juiste behandeling.

2. Onderhoud

2-1. Onderhoudspersoneel

• Het systeem wordt geïnspecteerd, periodiek bewaakt en onderhouden door opgeleid en gecertifi ceerd onderhoudspersoneel in dienst van de gebruiker of verantwoordelijke partij.
• Zorg ervoor dat de grootte van de vulapparatuur in overeenstemming is met de afmetingen van de ruimte waarin de onderdelen die koelmiddel bevatten zijn gemonteerd.
• Zorg ervoor dat bij het vullen geen koelmiddel lekt.
• Elke bevoegde persoon die werkt aan een koelcircuit of het openmaakt, moet een op dat moment geldig certifi gaat hebben van een door de bedrijfstak goedgekeurde beoordelingsinstantie, die de deskundigheid erkent veilig om te kunnen gaan met koelmiddelen conform een door de bedrijfstak goedgekeurde beoordelingsspecifi catie.
• Onderhoud mag alleen worden uitgevoerd zoals door de fabrikant van de apparatuur is aanbevolen. Onderhoud en reparatie waarbij de hulp van ander deskundig personeel nodig is, moet worden uitgevoerd onder toezicht van iemand die deskundig is in het werken met brandbare koelmiddelen.
• Onderhoud mag alleen worden uitgevoerd zoals door de fabrikant is aanbevolen.

2-2. Werkzaamheden

• Voordat er begonnen wordt met werk aan systemen met brandbare koelmiddelen zijn er veiligheidscontroles nodig om het risico op ontbranding te minimaliseren. Voor reparaties aan het koelsysteem moeten de voorzorgsmaatregelen in #2-2 tot #2-8 worden opgevolgd, voordat het werk aan het systeem wordt uitgevoerd.
• Werk moet volgens een gecontroleerde procedure worden uitgevoerd om het risico te minimaliseren dat een brandbaar gas of damp aanwezig is terwijl het werk wordt uitgevoerd.
• Alle onderhoudspersoneel en anderen die in de buurt werken, moeten worden ingelicht over de aard van het werk dat wordt uitgevoerd en er moet toezicht worden gehouden.
• Vermijd het werken in beperkte ruimten. Zorg er altijd voor dat er minimaal 2 meter veiligheidsruimte is vanaf de apparatuur of een vrije ruimte met een straal van tenminste 2 meter.
• Draag de juiste beschermingsmiddelen inclusief ademhalingsbescherming als de omstandigheden dit vereisen.
• Zorg ervoor dat de omstandigheden in de ruimte veilig zijn door het gebruik van brandbaar materiaal te beperken. Houd alle ontstekingsbronnen en hete metalen oppervlakken uit de buurt.

2-3. Controle op de aanwezigheid van koelmiddel

• De ruimte moet voor en tijdens het werk worden gecontroleerd met een geschikte detector voor koelmiddel om ervoor te zorgen dat de monteur op de hoogte is van een mogelijk brandbare atmosfeer.
• Zorg ervoor dat de gebruikte detectieapparatuur voor lekkages geschikt is voor gebruik met brandbare koelmiddelen, d.w.z. vonkvrij, goed afgedicht of intrinsiek veilig.
• Als er lekkage is opgetreden, moet de ruimte onmiddellijk worden geventileerd en moet u aan de kant blijven waar de wind vandaan komt en uit de buurt van de lekkage.
• Als er lekkage is opgetreden, moet u personen waarschuwen die zich bevinden aan de kant waar de wind naartoe gaat, het gevaarlijke gebied onmiddellijk afzetten en onbevoegd personeel uit de buurt houden.

2-4. Aanwezigheid van een brandblusser

• Als er werk aan de koelapparatuur of bijbehorende onderdelen moet worden uitgevoerd waarbij warmte vrijkomt, moet er direct geschikt brandblusmateriaal beschikbaar zijn.
• Er moet een poeder- of CO _2 -brandblusser aanwezig zijn in het gebied waar gevuld wordt.

2-5. Geen ontstekingsbronnen

• lemand die werk uitvoert aan een koelsysteem waarbij leidingwerk betrokken is dat brandbaar koelmiddel bevat of heeft bevat, mag niet op een zodanige manier ontstekingsbronnen gebruiken dat dit kan leiden tot risico's op brand of explosie. Bij het uitvoeren van zulke werkzaamheden mag niet gerookt worden.
• Alle mogelijke ontstekingsbronnen, inclusief roken, moeten voldoende ver weg blijven van de plaats van installatie, reparatie of verwijdering zolang er brandbaar koelmiddel kan ontsnappen naar de omliggende ruimte.
• Voordat het werk plaatsvindt, moet de ruimte rond de apparatuur worden onderzocht om zeker te zijn dat er geen brandgevaar of ontstekingsrisico's zijn.
• Er moeten "Niet roken"-borden worden geplaatst.

2-6. Geventileerde ruimte

• Zorg ervoor dat het gebied in de open lucht is of dat het voldoende geventileerd wordt voordat u het systeem openmaakt of werk uitvoert waarbij warmte vrijkomt.
• Tijdens de periode dat het werk wordt uitgevoerd, moet voortdurend in zekere mate geventileerd worden.
• De ventilatie moet eventueel vrijgekomen koelmiddel veilig verspreiden en bij voorkeur het naar buiten afvoeren in de buitenlucht.

2-7. Controles van de koelmiddelapparatuur

• Als elektrische onderdelen worden uitgewisseld, moeten deze geschikt zijn voor hun doel en de juiste specifi catie hebben.
• De onderhoudsrichtlijnen van de fabrikant moeten te allen tijde worden opgevolgd.
• Bij twijfel kunt u contact opnemen met de technische dienst van de fabrikant voor hulp.

• De volgende controles moeten worden uitgevoerd bij installaties die brandbare koelmiddelen gebruiken.

• De grootte van de vulapparatuur moet in overeenstemming zijn met de afmetingen van de ruimte waarin de onderdelen die koelmiddel bevatten zijn gemonteerd.

• De ventilatieapparatuur en uitlaten werken afdoende en zijn niet geblokkeerd.
• Als een indirect koelcircuit wordt toegepast, moet het secundaire circuit worden gecontroleerd op de aanwezigheid van koelmiddel.
• Markeringen op de apparatuur moeten zichtbaar en leesbaar blijven. Markeringen en aanduidingen die onleesbaar zijn moeten worden gecorrigeerd.
  -Koelleidingen of onderdelen moeten op een plaats worden geïnstalleerd waar het onwaarschijnlijk is dat deze worden blootgesteld aan stoffen die onderdelen die koelmiddel bevatten corroderen, tenzij die onderdelen zijn gemaakt van materialen die corrosiebestendig zijn of goed worden beschermd tegen corrosie.

2-8. Controles van elektrische apparaten

• Bij reparatie en onderhoud aan elektrische onderdelen moeten veiligheidscontroles en procedures voor inspectie van onderdelen worden uitgevoerd.
• De eerste veiligheidscontroles houden onder andere in dat:

-De condensatoren ontladen zijn; dit moet op een zodanig veilige manier gebeuren dat er geen vonken ontstaan.
-Er geen elektrische onderdelen en bedrading zijn die onder spanning staan tijdens het vullen, terugwinnen of doorspoelen van het systeem.
-Er doorlopend verbinding met de aarde is.

• De onderhoudsrichtlijnen van de fabrikant moeten te allen tijde worden opgevolgd.
• Bij twijfel kunt u contact opnemen met de technische dienst van de fabrikant voor hulp.
• Als er een storing is die de veiligheid in gevaar brengt, mag er geen elektrische voeding worden aangesloten op het circuit, totdat de storing voldoende is verholpen.
• Als de storing niet onmiddellijk kan worden verholpen maar het nodig is dat de apparatuur blijft werken, moet er een afdoende tijdelijke oplossing worden gebruikt.
• De eigenaar van de apparatuur moet worden ingelicht, zodat alle partijen hierover zijn geïnformeerd.

3. Reparatie aan afgedichte onderdelen

• Tijdens reparaties aan afgedichte onderdelen moeten alle elektrische voedingen worden losgekoppeld van de apparatuur waaraan gewerkt wordt, voordat afdekkingen e.d. worden verwijderd.
• Als het absoluut noodzakelijk is dat er tijdens het onderhoud een elektrische voeding is naar de apparatuur, dan moet er een doorlopend werkende vorm van lekdetectie worden aangebracht op het meest kritische punt om te waarschuwen voor mogelijk gevaarlijke situaties.
• In het bijzonder moet er aandacht worden besteed dat bij werkzaamheden aan elektrische onderdelen de behuizing niet zodanig wordt gewijzigd dat het beschermingsniveau wordt aangetast. Dit houdt ook in schade aan kabels, overmatig aantal aansluitingen, niet originele aansluitklemmen, schade aan afdichtingen, onjuist aanbrengen van doorvoeringen, enz.
• Zorg ervoor dat de apparatuur stevig gemonteerd is.
• Zorg ervoor dat afdichtingen of afdichtingsmateriaal niet zodanig is verweerd dat ze niet langer geschikt zijn om het binnendringen van brandbare gassen te voorkomen.
• Vervangende onderdelen moeten overeenkomen met de specifi caties van de fabrikant.

OPMERKING: Het gebruik van siliconenkit kan de effectiviteit van sommige typen detectieapparatuur voor lekkages negatief beïnvloeden. Intrinsiek veilige onderdelen hoeven niet te worden afgeschermd voordat er aan gewerkt wordt.

4. Reparaties aan intrinsiek veilige onderdelen

• Breng niet een permanente inductieve belasting of belastingscapaciteit aan op het circuit zonder ervoor te zorgen dat deze niet de toelaatbare spanning en stroom voor de gebruikte apparatuur overschrijdt.
• Intrinsiek veilige onderdelen zijn de enige waaraan gewerkt mag worden in de buurt van brandbare gassen, terwijl er spanning op staat.
• De testapparatuur moet de juiste specifi caties hebben.
• Vervang onderdelen alleen met onderdelen die door de fabrikant zijn voorgeschreven. Andere dan de door de fabrikant voorgeschreven onderdelen kunnen ontbranding veroorzaken van koelmiddel dat door een lek in de lucht is terechtgekomen.

5. Bekabeling

• Controleer dat de bekabeling niet wordt blootgesteld aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere negatieve effecten uit de omgeving.
• De controle moet ook rekening houden met het effect van veroudering of doorlopende trillingen van bronnen zoals compressoren of ventilatoren.

6. Detectie van brandbare koelmiddelen

• Onder geen enkele omstandigheid mogen mogelijke ontstekingbronnen worden gebruikt bij het zoeken naar of detecteren van lekkages van koelmiddel.
• Een halogenide fakkel (of elke andere detector met een onafgeschermde vlam) mag niet worden gebruikt.

7. Methodes voor lekdetectie

De volgende methods voor lekdetectie zijn toegestaan voor alle koelsystemen.

• Lekkage van NO wordt gedetecteerd met detectieapparatuur met een capaciteit van 10^-6 Pa·m ^3 /s of beter, bijvoorbeeld een helium-lekdetector.
• Er kunnen elektronische lekdetectoren worden gebruikt voor het detecteren van brandbare koelmiddelen, maar het kan zijn dat de gevoeligheid niet afdoende is of opnieuw gekalibreerd moet worden.

(Detectieapparatuur moet worden gekalibreerd in een ruimte zonder koelmiddel.)

• Zorg ervoor dat de detector niet een mogelijke ontstekingsbron is en geschikt is voor het gebruikte koelmiddel.
• Detectieapparatuur voor lekkages moet worden ingesteld op een percentage van de brandbaarheidsgrens-laag van het koelmiddel en moet worden gekalibreerd op het gebruikte koelmiddel met toepassing van het juiste percentage gas (25% maximaal).
• Voor de meeste koelmiddelen kunnen vloeistoffen voor lekdetectie worden gebruikt, maar gebruik van reinigingsmiddelen met chloor moet worden vermeden omdat de chloor kan reageren met het koelmiddel en de koperen leidingen kan corroderen.
• Als er een lek wordt vermoed, moeten alle onafgeschermde vlammen worden verwijderd/gedoofd.
• Als er een lekkage van koelmiddel is ontdekt waarvoor soldeerwerk nodig is, moet alle koelmiddel uit het systeem worden verwijderd of afgescheiden (d.m.v. afsluitventielen) in een deel van het systeem dat van het lek verwijderd is. Er moet dan zuurstofvrije stikstof (OFN) door het systeem worden gespoeld zowel voor als tijdens de soldeerwerkzaamheden.

OFN = distikstof, een type inert gas.

8. Verwijdering en leegmaken

• Als het koelcircuit moet worden geopend voor reparaties – of voor andere doeleinden – moeten de conventionele procedures worden gebruikt. Het is echter belangrijk dat de beste methode wordt gebruikt omdat de brandbaarheid in overweging moet worden genomen. De volgende procedure moet worden gevolgd: verwijder koelmiddel -> spoel het circuit met inert gas -> leegmaken -> spoel nogmaals met inert gas -> open het circuit door zagen of solderen
• De vulling van koelmiddel moet worden opgevangen in de juiste cilinders voor terugwinning.
• Het systeem moet worden "gespoeld" met OFN om de unit veilig te maken.
• Het kan zijn dat dit proces een paar keer moet worden herhaald.
• Voor deze taak mag geen perslucht of zuurstof worden gebruikt.
• Het doorspoelen moet worden uitgevoerd door het vacuum in het systeem met zuurstofvrije stikstof (OFN) op te heffen en door te gaan met vullen tot de bedrijfsdruk is bereikt, daarna naar de buitenlucht te ventileren en tenslotte een vacuum te trekken.
• Dit proces moet worden herhaald tot er geen koelmiddel meer in het systeem is.
• Als het systeem voor de laatste keer met OFN is gevuld, moet het worden doorgespoeld tot atmosferische druk, zodat de werkzaamheden plaats kunnen vinden.
• Deze uitvoering is absoluut cruciaal als er gesoldeerd moet worden aan de leidingen.
• Zorg ervoor dat de uitlaat van de vacuümpomp niet dichtbij een ontstekingsbron is en dat er ventilatie aanwezig is.

9. Vulprocedures

- In aanvulling op de normale vulprocedures moeten de volgende voorschriften worden opgevolgd.

- Zorg ervoor dat er geen vervuiling van verschillende koelmiddelen optreedt bij het gebruik van de vulapparatuur.

- Slangen of leidingen moeten zo kort mogelijk zijn om de hoeveelheid koelmiddel die het bevat te minimaliseren.

- Cilinders moeten rechtop worden gehouden.

- Zorg ervoor dat het koelsysteem geaard is voordat het systeem met koelmiddel wordt gevuld.

- Breng labels aan op het systeem als het compleet gevuld is (tenzij ze reeds aanwezig zijn).

- Er moet heel goed voor worden gezorgd dat het koelsysteem niet te veel gevuld wordt.

- Voordat het systeem opnieuw wordt gevuld, moet een druktest met OFN worden uitgevoerd (zie punt 7).

- Het systeem moet worden getest op lekkages na het vullen maar voor de inbedrijfstelling.

- Voordat de locatie wordt verlaten, moet er nog een vervolgtest op lekkage worden uitgevoerd.

- Bij het vullen en aftappen van koelmiddel kan er een gevaarlijke situatie ontstaan door opbouw van elektrostatische lading. Om brand of explosie te voorkomen moet statische elektriciteit tijdens de overdracht afgevoerd worden door aarding en verbinding van houders en apparatuur vóór het vullen/aftappen.

10. Buitenbedrijfstelling

- Voordat deze procedure wordt uitgevoerd, is het essentieel dat de monteur volledig bekend is met de apparatuur en alle details.

- Het is een aanbevolen goede werkwijze dat alle koelmiddelen veilig worden teruggewonnen.

- Voordat de taak wordt uitgevoerd, moet er een monster van de olie en het koelmiddel worden genomen, indien er een analyse nodig is om het teruggewonnen koelmiddel te kunnen hergebruiken.

- Het is essentieel dat er stroom beschikbaar is voordat de taak wordt uitgevoerd.

a) Zorg ervoor dat u bekend bent met de apparatuur en zijn werking.

b) Isoleer het systeem elektrisch.

c) Voordat u de procedure gaat uitvoeren, moet u ervoor zorgen dat:

- er zo nodig apparatuur voor mechanische bewerking aanwezig is voor het werken met cilinders met koelmiddel;

- alle persoonlijke beschermingsmiddelen aanwezig zijn en juist worden gebruikt;

- het terugwinningsproces doorlopend door een deskundig persoon wordt bewaakt;

- de apparatuur en cilinders voor terugwinning voldoen aan de van toepassing zijnde normen.

d) Pomp het koelsysteem zo mogelijk leeg.

e) Als een vacuum niet mogelijk is, moet er een verdeelleiding worden gemaakt, zodat het koelmiddel uit de diverse onderdelen van het systeem kan worden verwijderd.

f) Zorg ervoor dat de cilinder op de weegschaal staat, voordat de terugwinning plaatsvindt.

g) Start de machine voor terugwinning en werk volgens de instructies van de fabrikant.

h) Vul de cilinders niet te veel. (Niet meer dan 80% volume gevuld met vloeistof.)

i) Overschrijd de maximale bedrijfsdruk van de cilinder niet, zelfs niet tijdelijk.

j) Als de cilinders op de juiste manier zijn gevuld en het proces klaar is, moeten de cilinders en apparatuur direct van de locatie worden afgevoerd en alle afsluitventielen op de apparatuur worden gesloten.

k) Teruggewonnen koelmiddel mag niet worden gebruikt voor vulling van een ander koelsysteem voordat het is gereinigd en gecontroleerd.

- Bij het vullen en aftappen van koelmiddel kan er een gevaarlijke situatie ontstaan door opbouw van elektrostatische lading. Om brand of explosie te voorkomen moet statische elektriciteit tijdens de overdracht afgevoerd worden door aarding en verbinding van houders en apparatuur vóór het vullen/aftappen.

11. Etikettering

• De apparatuur moet worden voorzien van een label waarop staat dat deze buiten bedrijf is gesteld en het koelmiddel is verwijderd.
• Het label moet worden gedateerd en ondertekend.
• Zorg ervoor dat er op de apparatuur labels zitten die aangeven dat de apparatuur brandbaar koelmiddel bevat.

12. Terugwinning

• Bij het verwijderen van koelmiddel uit een systeem hetzij voor onderhoud dan wel buitenbedrijfstelling, is een aanbevolen goede werkwijze dat alle koelmiddel veilig wordt verwijderd.
• Bij het overbrengen van koelmiddel in de cilinders moet u ervoor zorgen dat alleen juiste cilinders voor teruggewonnen koelmiddel worden gebruikt.
• Zorg ervoor dat het juiste aantal cilinders beschikbaar is voor het opvangen van de totale hoeveelheid in het systeem.
• Alle gebruikte cilinders moeten geschikt zijn voor het teruggewonnen koelmiddel en worden voorzien van labels voor dat koelmiddel (d.w.z. speciale cilinders voor de terugwinning van koelmiddel).

• Cilinders moeten in goede staat verkeren en voorzien zijn van overdrukklep en bijbehorende afsluitkleppen.
• Cilinders voor terugwinning moeten leeg zijn gemaakt en zo mogelijk worden gekoeld voordat de terugwinning plaatsvindt.
• De terugwinningsapparatuur moet in goede staat verkeren met een set instructies voorhanden over de apparatuur en moet geschikt zijn voor de terugwinning van brandbaar koelmiddel.
• Daarnaast moet er een set geijkte weegschalen aanwezig zijn die in goede staat verkeren.
• Slangen moeten compleet zijn met lekvrije verbindingskoppelingen en in een goede staat verkeren.
• Voordat u de terugwinningsapparatuur gebruikt, moet worden gecontroleerd dat het in voldoende goede staat verkeert, juist onderhouden is en dat alle bijbehorende elektrische onderdelen zijn afgedicht om ontbranding te voorkomen als er koelmiddel is vrijgekomen. Neem bij twijfel contact op met de fabrikant.
• Het teruggewonnen koelmiddel moet teruggestuurd worden naar de leverancier van het koelmiddel in de juiste cilinder en voorzien van het betreffende afvalverzendformulier.
• Meng koelmiddelen niet in de terugwinningsunits en zeker niet in cilinders.
• Als compressoren of compressorolie moet worden verwijderd, moet u ervoor zorgen dat ze op een acceptabel niveau zijn geleegd, zodat zeker is dat er geen brandbaar koelmiddel bij het smeermiddel aanwezig is.
• Dit proces van leegmaken moet worden uitgevoerd voordat de compressor naar de leverancier wordt teruggezonden.
• Om dit proces te versnellen mag alleen elektrische verwarming op de compressorbehuizing worden gebruikt.
• Als de olie uit een systeem wordt afgetapt, moet dit veilig gebeuren.

Deze toets wordt in normaalbedrijf niet gebruikt.
Indrukken om de standaardinstelling van de afstandsbediening te herstellen.

Richting Van De Luchtstroom Aanpassen

• Verstel de klep niet met de hand.

• In horizontale richting is het handmatig instelbaar zoals aangegeven.

Aanpassen van de ventilatorsnelheid

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.
• Selecteer de laagste ventilatorsnelheid als u geruisarme werking prioriteit wilt geven (■).

Overschakelen tussen krachtig en rustig

Snel temperatuur bereiken

- Deze functie stopt automatisch na 20 minuten.

STIL:

Genieten van een stille werking

- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

Maximaal comfort terwijl u slaapt

Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroo. Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is.

Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).

- Deze functie kan samen met de timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.

- Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.

De Timer Instellen

Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende voorafi ngestelde tijdstippen.

• Druk als u de AAN- of UIT-timer wilt uitschakelen op ON of en selecteer respectievelijk 1 of en druk daarna op CANCEL.
• Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door ON respectievelijk OFF te selecteren door op ②1 of ③te drukken en daarna op te t drukken.
• De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.
• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.

Opmerking

POWERFUL/QUIET, SLEEP• Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

POWERFUL/QUIET• Kunnen niet tegelijkertijd worden geselecteerd.

Bedieningsstand

• Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.
• Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.
• De powered knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.

AUTO : Bij de selectie van de bedrijfstoestand gaat in het begin het POWER-lampje knipperen.

Enkele

- Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

Meerdere

- Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

VERWARMEN : Het POWER-lampje gaat in de beginfase van deze werking knipperen. Het duurt even voordat de unit opwarmt.

- Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER-indicator knipperen.

KOELEN : Zorgt voor een efficiënte comfortabele koeling zoals u dat wenst.

DROGEN : Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

Temperatuurinstelling voor energiebesparing

Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen.

VERWARMEN : 20.0 °C \~ 24.0 °C / 68 °F \~ 75 °F.

KOELEN : 26.0 °C \~ 28.0 °C / 79 °F \~ 82 °F.

Richting van de luchtstroom

In de stand KOELEN/DROGEN:

Als AUTO is ingesteld, zwenkt de luchtklep automatisch omhoog of omlaag.

In de modus VERWARMEN:

Als AUTO is ingesteld, is de horizontale luchtklep in een vooraf bepaalde positie aangebracht.

Automatische herstartfunctie

Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.

- Deze functie is niet van toepassing als de TIMER is ingesteld.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuur °C (°F)		Binnen		Single-split buitenunit *1		Multi-Split buitendeel *2
		DBT WBT	DBT WBT D	BT WBT
KOELEN	Max.	32 (89.6)	23 (73.4)	43 (109.4)	26 (78.8)	46 (114.8)	26 (78.8)
	Min.	16 (60.8)	11 (51.8)	-10 (14.0)	- -10 (14.0)	-
VERWARMEN	Max.	30 (86.0)	-	24 (75.2)	18 (64.4)	24 (75.2)	18 (64.4)
	Min.	16 (60.8)	-	-15 (5.0)	-16 (3.2)	-15 (5.0)	-16 (3.2)

Temperatuur °C (°F)		Multi-Split buitendeel *3
		DBT WBT
KOELEN	Max.	43 (109.4)	26 (78.8)
	Min.	16 (60.8)	11 (51.8)
VERWARMEN	Max.	24 (75.2)	18 (64.4)
	Min.	-10 (14.0)	-11 (12.2)

DBT: Droge bolttemperatuur, WBT: Natte bolttemperatuur

*1 CU-TZ20TKE-1, CU-TZ25TKE-1, CU-TZ35TKE-1, CU-TZ42TKE-1.

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode "H 99" weergegeven. Vraag advies aan een offi ciële dealer.

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (≈ pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40 °C / 104 °F.

Binnenunit

Binnenunit

Veeg de unit zachtjes af met een zachte, droge doek.

Spoelen en ventilators moeten minimaal eens in de zes maanden door een gekwalifi ceerde distributeur gereinigd worden.

Buitenunit

Ruim vuil op dat rond de unit ligt. Verwijder een eventuele verstopping van de afvoerpijp.

Luchtreinigingsfi Iter

• Was/spoel het fi iter niet met water.
  • Vervang het fi Iter eens per 2 jaar of als het
  beschadigd is. Onderdeelnr.: CZ-SA31P

Luchtreinigingsfi Iter

Luchtfi Iter

Eens per 2 weken

• Was/spoel de fi Iters voorzichtig met water om schade aan het oppervlakte van de fi Iters te voorkomen.
• Droog de fi Iters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
  • Vervang beschadigde fi Iters.

Luchtfi Iter verwijderen Luchtfi Iter bevestigen

In het apparaat plaatsen

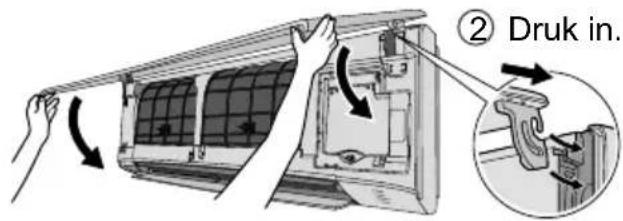

Voorpaneel

Was het voorzichtig af en droog het.

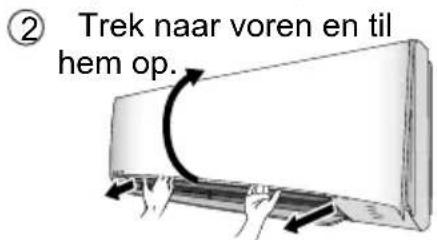

Verwijder het voorpaneel Goed afsluiten

① Maak de haken aan weerszijden los.

① Aan beide zijden insteken.

③ Sluiten.
④ Druk aan weerszijden en in het midden van het voorpaneel.

Problemen oplossen

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak
De POWER-indicator knippert voordat de unit wordt ingeschakeld.	• Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten luchtklep).	• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
Het POWER-lampje knippert en stopt bij het starten van de stand KOÉLEN/DROGEN.	• Het systeem is vergrendeld en werkt alleen in de stand VERWARMEN.
TIMER-indicator is altijd aan. • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de unit.
Koeling/Verwarmingscapaciteit is minder bij de laagste instelling voor de ventilatorsnelheid.	• De lage ventilatorsnelheid geeft prioriteit aan geruisarme werking, dus koeling/verwarmingscapaciteit kan minder zijn (afhankelijk van de omstandigheden). Laat de Ventilatorsnelheid toenemen als u de capaciteit wilt laten toenemen.
De binnenventilator stopt af en toe tijdens verwarmen.	• Onbedoeld koelen voorkomen.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.	• Zo verdrijft u de omgevingsgeur.
De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.	• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
De ruimte heeft een vreemde geur. • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
Krakend geluid tijdens bedrijf. • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.
Tijdens werking klinkt er geluid van stromend water.	• Stromend koelmiddel in het apparaat.
Er komt damp uit de binnenunit. • Condensatie door koelproces.
Er komt water/stoom uit de buitenunit. • In de leidingen vindt condensatie of verdamping plaats.
Stofverzameling op de muur. • Omwille van de lucht circulatie of de statische elektriciteit die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen).
Verkleuring van kunststof onderdelen. • Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer
De stand VERWARMEN/KOELEN werkt niet goed.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de fi lters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking. • Controleer of de unit is geinstalleerd op een helling.Sluit het voorpaneel correct.
Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet. • Controleer of de stroomonderbreker ontkoppeld is.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een offi ciële dealer.

Als...

■ De afstandsbediening ontbreekt of er is een storing opgetreden

1. Het frontpaneel omhoog brengen.
2. Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.
3. Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken.
4. Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.
   5.Nogmaals op de knop drukken om het apparaat uit te schakelen.

■ De controlelampjes zijn te helder

- Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden.

■ Uitvoeren van een seizoensinspectie na langdurig buiten gebruik zijn

• Controleer de batterijen van de afstandsbediening.
• Controleer dat er geen belemmering is rond de luchtinlaat en luchtuitlaat.
• Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:

KOELEN: ≥ 8 °C / 14.4 °F VERWARMEN: ≥ 14 °C / 25.2 °F

■ De units zullen langere tijd niet worden gebruikt.

• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
• Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

Opvragen van foutcodes

Gebruik de afstandsbediening om de foutcode op te vragen, als de unit stopt en het controlelampje van de TIMER knippert.

①Houd de knop 5 seconden ingedrukt
③ Druk 5 seconden lang op de knop om de controle te stoppen

②Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode

④ Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier

- Bij bepaalde fouten moet u, als er 4 pieptonen klinken bij het opstarten, de unit opnieuw opstarten met beperkte functies.

Weergave diagnose	Afwijking/beveiligingssysteem
H 00 Geen storing in het geheugen
H 11	Afwijkende communicatie binnen-/buitenunit
H 12 Capaciteit binnenunit niet afgestemd
H 14	Afwijking temperatuursensor luchtinlaat binnenunit
H 15	Afwijking temperatuursensor compressor buitenunit
H 16 Afwijking transformator buitenunit
H 17	Afwijking temperatuursensor aanzuig buitenunit
H 19	Mechanisme ventilatormotor binnenunit geblokkeerd
H 21	Afwijking in werking vlotterschakelaar binnenunit
H 23	Afwijking temperatuursensor 1 warmtewisselaar binnenunit
H 24	Afwijking temperatuursensor 2 warmtewisselaar binnenunit
H 25	Afwijking ionisatieapparaat binnenunit
H 26	Afwijking negatieve ionen
H 27	Afwijking luchttemperatuursensor buitenunit
H 28	Afwijking temperatuursensor 1 warmtewisselaar buitenunit
H 30	Afwijking temperatuursensor afvoerleiding buitenunit
H 31 Afwijking sensor zwembad
H 32	Afwijking temperatuursensor 2 warmtewisselaar buitenunit
H 33	Afwijking verkeerde verbinding binnen-/buitenunit
H 34	Afwijking temperatuursensor warmtegeleider buitenunit
H 35	Afwijking tegenstroming water binnen-/buitenunit
H 36	Afwijking temperatuursensor gasleiding buitenunit
H 37	Afwijking temperatuursensor vloeistofl eiding buitenunit
H 38	Niet afgestemde binnen-/buitenunit (merkcode)
H 39	Afwijkende unit of stand-byunits binnen

Weergave diagnose	Afwijking/beveiligingssysteem
H 41	Afwijkende aansluiting bedrading of leidingen
H 50 Ventilatormotor vergrendeld
H 51 Ventilatormotor vergrendeld
H 52	Afwijking vaststelling links-rechts eindschakelaar
H 58 Afwijking gassensor binnenunit
H 59 Afwijking eco-sensor
H 64 Afwijking hogedruksensor buitenunit
H 67 Afwijking nanoe
H 70 Afwijking lichtsensor
H 71	Afwijking gelijkstroom koelventilator in bedieningspaneel
H 72	Afwijking temperatuursensor tank
H 97	Mechanisme ventilatormotor buitenunit geblokkeerd
H 98 Beveiliging hoge druk binnenunit
H 99 Vorstbescherming binnenunit
F 11 Afwijking schakeling 4-wegklep
F 16 Beveiliging totale stroom
F 17	Afwijking bevriezing stand-byunit binnen
F 18 Afwijking droge circuit geblokkeerd
F 87	Bescherming oververhitting bedieningskast
F 90	Beveiliging circuit vermogensfactorcorrectie
F 91 Afwijking koelcircuit
F 93	Afwijkende omwenteling compressor buitenunit
F 94	Overshootbeveiliging uitlaatdruk compressor
F 95	Hogedrukbeveiliging koeling buitenunit
F 96	Oververhittingsbeveiliging voedingstransistormodule
F 97 Oververhittingsbeveiliging compressor
F 98 Beveiliging totale stroom
F 99	Piekdetectie gelijkstroom (DC) buitenunit

* Sommige foutcodes kunnen niet van toepassing zijn voor uw model. Neem contact op met een erkende dealer voor meer informatie.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

WAARSCHUWING	Dit symbool geeft aan dat deze apparatuur een brandbaar koelmiddel gebruikt. Als er koelmiddel lekt en er is een externe ontstekingsbron aanwezig, kan dit leiden tot ontbranding.		Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen.
	Dit symbool geeft aan dat onderhoudspersoneel dit apparaat moet behandelen zoals aangegeven in de installatiehandleiding.		Dit symbool geeft aan dat er informatie is opgenomen in de bedieningshandleiding en/of de installatiehandleiding.

Ελληνικά
