ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82790 Yato

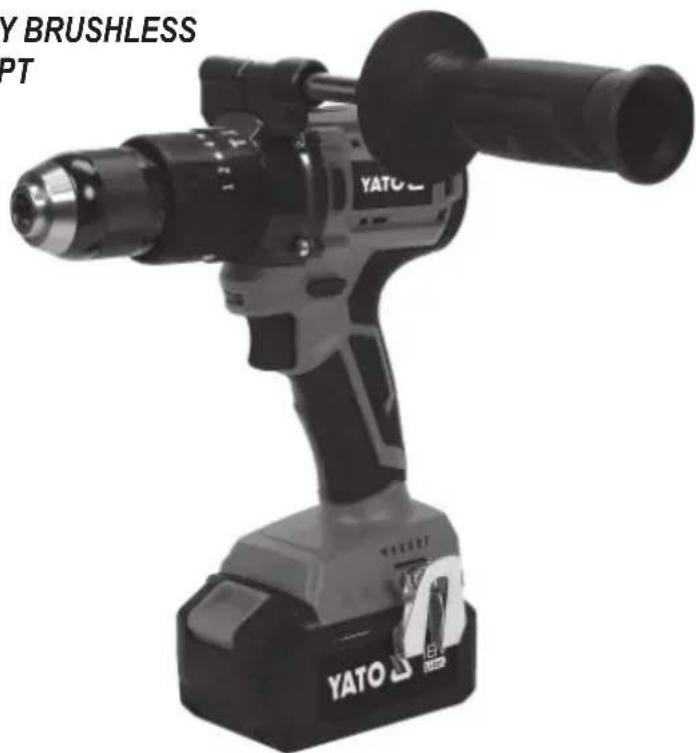

GR ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ ΜΠΑΤΑΡΙΑΣ ΤΥΠΟΥ BRUSHLESS

BG АКУМУЛАТОРЕН БЕЗЧЕТКОВ ВИНТОВЕРТ

YT-82790

YT-82791

YT-82792

Y BRUSHLESS PT YATO YATO

CE

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG

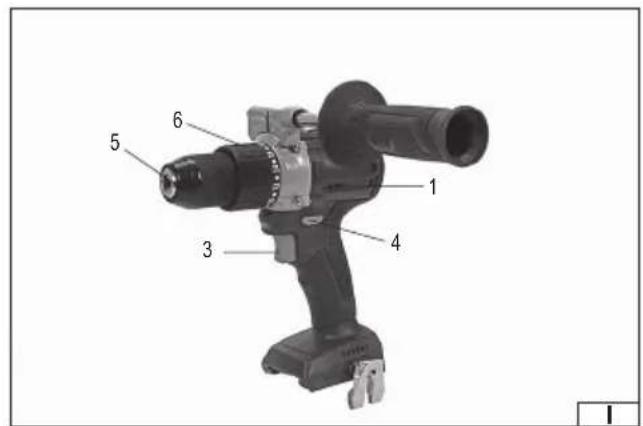

1 2 3 4 5 6

1. δραπανοκατσάβιδο
2. μπαταρία
3. διακόπτης λειτουργίας
4. διακόπτης κατεύθυνσης περιστροφής
5. τσοκ τρυπάνου
6. διακόπτης ροπής
7. φορτιστής μπαταρίας
8. ένδειξη φόρτισης μπαταρίας
9. клείστρο μπαταρίας

BG

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τα γυαλιά προστασίας

Χρησιμοποιήστε τις ωτασπίδες

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητ απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλάγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

Το δραπανοκατσάβιδο είναι ένα φορητό εργαλείο γενικής χρήσης που δεν απαιτεί εξωτερική πηγή ενέργειας και έχει σχεδιαστεί για τους λάτρεις ιδιοκατασκευών με σκοπό να δημιουργούν τρύπες σε διάφορα υλικά (π.χ. ξύλο και υλικά με βάση το ξύλο, μέταλλα) καθώς και να βιδώνουν και να ξεβιδώνουν βίδες και μπουλόνια. Τα ιδιαίτερα πλεονεκτήματα του θα εκτιμηθούν από τους λάτρεις των ιδιοκατασκευών που εκτελούν διάφορα έργα συναρμολόγησης και φινιρίσματος. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία της συσκευής εξαρτάται από την κατάλληλη χρήση της, τότε:

Πριν ξεκινήσετε να χρησιμοποιείτε το εργαλείο, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Ο προμηθευτής δεν φέρει ευθύνη για ζημιές που οφείλονται στη μη συμμόρφωση με τους κανόνες ασφαλείας και τις συστάσεις που αναφέρονται στις παρούσες οδηγίες χρήσης.

ΕΞΟΠΛΙΣΜΟΣ

Το προϊόν παραδίδεται πλήρες, αλλά απαιτεί ορισμένα βήματα συναρμολόγησης όπως περιγράφεται παρακάτω στις παρούσες οδηγίες χρήσης. Το ΥΤ-82790 παραδίδεται με μία μπαταρία και έναν σταθμό φόρτισης. Το ΥΤ-82791 παραδίδεται με δύο μπαταρίες και έναν σταθμό φόρτισης. Το ΥΤ-82792 παραδίδεται χωρίς μπαταρία και σταθμό φόρτισης.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου YT-82790, YT-82791, YT-82792
Τάση λειτουργίας [V] 18 DC
Περιστροφές (ρελαντί)	[min ^-1 ] 0 - 500 / 0 - 2100
Μέγιστη ροπή [Nm] 75
Επίπεδο θορύβου
- ηχητική πίεση [dB] 87,0 ± 5,0
- ισχύς L_μα	[dB] 98,0 ± 5,0
Βαθμός προστασίας IP20
Κλάση μόνωσης		III
Επίπεδο δονήσεων (διάτρηση σε σκυρόδεμα / χάλυβα)	[m/s ^-1 ]	6,23 ± 1,5 / 4,37 ± 1,5
Βάρος	[kg]	1,4
Υποδοχή εξαρτήματος	[mm]	1,5 - 13
Μέγιστη διάμετρος διάτρησης
- σε ξύλο	[mm]	25
- σε σκυρόδεμα	[mm]	13
- σε χάλυβα	[mm]	13
Τύπος μπαταρίας		Li-Ion
Χωρητικότητα μπαταρίας*	[Ah]	3
Φορτιστής*
Τάση εισόδου	[V~]	220 - 240
Συχνότητα δικτύου	[Hz]	50 / 60
Ονομαστική ισχύς	[W]	60
Τάση εξόδου	[V] 21 DC
Ρεύμα εξόδου	[A]	2,4
Χρόνος φόρτισης**	[h]	1,5

* μόνο σε μοντέλα εξοπλισμένα με μπαταρία και φορτιστή
** ο υποδεικνυόμενος χρόνος φόρτισης ισχύει μόνο για την μπαταρία με τη χωρητικότητα που αναφέρεται στον πίνακα

Η δηλωμένη τιμή δονήσεων μετρήθηκε με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί με σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή δονήσεων μπορεί να χρησιμοποιηθεί στην εισαγωγική αξιολόγηση της έκθεσης.

Η δηλωμένη συνολική τιμή δονήσεων μετρήθηκε με τη στάνταρ μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί με σκοπό τη σύγκριση ενός εργαλείου με ένα άλλο. Η συνολική δηλωμένη τιμή δονήσεων μπορεί να χρησιμοποιηθεί στην εισαγωγική αξιολόγηση της έκθεσης.

Προσοχή! Ή εκπομπή δονήσεων κατά την εργασία με τη συσκευή μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης της συσκευής.

Προσοχή! Πρέπει να ορίσετε τα μέτρα ασφαλείας που έχουν ως σκοπό την προστασία του χειριστή και βασίζονται στην αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των φάσεων του κύκλου εργασίας, όπως για

GR

παράδειγμα χρόνος κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή λειτουργεί με την αδρανή ταχύτητα καθώς και η διάρκεια κατά την οποία είναι ενεργό).

ΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο / μηχάνημα. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο / μηχάνημα» που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία / μηχανήματα που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

Ασφάλεια στο χώρο εργασίας

Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα. Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία / μηχανήματα στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία / μηχανήματα δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια

Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία / μηχανήματα. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία / μηχανήματα σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο / μηχάνημα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας. Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου / μηχανήματος σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο / μηχάνημα να είστε καθ' όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο / μηχάνημα ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκούλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Έφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο / μηχάνημα στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου / μηχανήματος με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργαλείου / μηχανήματος όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Протоύ ενεργοποιήσετε το ηλεκτρικό εργαλείο / μηχάνημα, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου / μηχανήματος μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο / μηχάνημα στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κι-

GR

νούμενα μέρη του εργαλείου / μηχανήματος. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου / μηχανήματος να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου / μηχανήματος

Μην υπερφορτώνετε το ηλεκτροεργαλείο / μηχάνημα. Χρησιμοποίείστε ένα ηλεκτροεργαλείο / μηχάνημα κατάλληλο για τη συγκεκριμένη εργασία. Ένα κατάλληλο ηλεκτροεργαλείο / μηχάνημα που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο / μηχάνημα, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο / μηχάνημα, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Протоύ κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου / μηχανήματος, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέστε από το εργαλείο / μηχάνημα. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτρο- εργαλείου / μηχανήματος.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου / μηχανήματος ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία / μηχανήματα είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία / μηχανήματα και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο / μηχάνημα για αναντιστοι- χίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου / μηχανήματος. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμο- ποιήσετε το ηλεκτροεργαλείο / μηχάνημα. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία / μηχανήματα.

Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας.

Χρήσιμοποιείτε ηλεκτρικά εργαλεία / μηχανήματα, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδήγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση.

Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου / μηχανήματος σε επτικίνδυνες καταστάσεις.

Συντήρηση

Η επισκευή του ηλεκτροεργαλείου / μηχανήματος επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΡΥΠΑΝΙΩΝ

Οδηγίες ασφαλείας για όλες τις εργασίες

Χρησιμοποιήστε προστατευτικά ακοής κατά τη κρουστική διάτρηση. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

Χρησιμοποιήστε πρόσθετη/-ες λαβή/-ές. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.

Πιάστε το εργαλείο σωστά πριν τη χρήση. Αυτό το εργαλείο παράγει μεγάλη ροπή και χωρίς να κρατηθεί σωστά κατά τη λει- τουργία, η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.

Κρατήστε το εργαλείο από τις μονωμένες λαβές ενώ εργάζεστε, όπου το κοπτικό εξάρτημα μπορεί να έρθει σε επαφή με ένα κρυφό καλώδιο ή το καλώδιο ρεύματος. Τα εξαρτήματα κοπής που έρχονται σε επαφή με τον αγωγό «υπό τάση» μπορεί να προκαλέσουν ότι τα μεταλλικά μέρη του εργαλείου θα είναι «υπό τάση» και να πλήξουν τον χειριστή με ηλεκτροπληξία.

Οδηγίες ασφαλείας κατά τη χρήση μακριών τρυπανιών

Ποτέ μην εργάζεστε με μεγαλύτερη ταχύτητα από τη μέγιστη ταχύτητα του τρυπανιού. Με μεγαλύτερη ταχύτητα, το τρυπάνι πιθανόν να λυγίσει αν περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, προκαλώντας τραυματισμό.

Πάντα να αρχίζετε εργασίες σε χαμηλή ταχύτητα και όταν το άκρο του τρυπανιού έρχεται σε επαφή με το τεμάχιο εργασίας. Με μεγαλύτερη ταχύτητα, το τρυπάνι πιθανόν να λυγίσει αν περιστραφεί ελεύθερα χωρίς να έρθει σε επαφή με το τεμάχιο εργασίας, προκαλώντας τραυματισμό.

Εφαρμόστε πίεση μόνο προς την κατεύθυνση του άξονα τρυπανιού και μην ασκείτε υπερβολική πίεση. Το τρυπάνι μπορεί να λυγίσει προκαλώντας θραύση ή απώλεια ελέγχου, με αποτέλεσμα τραμματισμό.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΕΡΓΑΣΙΑ

Προσοχή! Όλες οι δραστηριότητες που αναφέρονται σε αυτό το κεφάλαιο θα πρέπει να διεξάγονται με αποσυνδεδεμένη τροφοδοσία ρεύματος - η μπαταρία θα πρέπει να αποσυνδεθεί από το εργαλείο!

Οδηγίες ασφάλειας σχετικά με τη φόρτιση της μπαταρίας

Προσοχή! Πριν από τη φόρτιση, βεβαιωθείτε ότι το σώμα του μετασχηματιστή ρεύματος, το καλώδιο και το βύσμα δεν έχουν ραγίσει ή καταστραφεί. Απαγορεύεται η χρήση ελαττωματικού ή κατεστραμμένου σταθμού φόρτισης και τροφοδοσίας! Μόνο ο σταθμός φόρτισης και τροφοδοτικό που παρέχονται μαζί με το προϊόν μπορούν να χρησιμοποιηθούν για τη φόρτιση των μπαταριών. Η χρήση άλλου τροφοδοτικού μπορεί να προκαλέσει πυρκαγιά ή ζημιά στο εργαλείο. Η φόρτιση της μπαταρίας μπορεί να πραγματοποιείται μόνο σε κλειστό, ξηρό και προστατευμένο χώρο έναντι μη εξουσιοδοτημένης πρόσβασης, ιδίως παιδίων. Μη χρησιμοποιείτε το σταθμό φόρτισης και το τροφοδοτικό χωρίς συνεχή επίβλεψη από ενήλικα! Εάν πρέπει να φύγετε από το δωμάτιο φόρτισης, αποσυνδέεστε το φορτιστή από την πρίζα αποσυνδέοντας το τροφοδοτικό από την πρίζα. Εάν βγει καπνός, σσμή κ.λπ. από τον φορτιστή, αποσυνδέεστε αμέσως τον φορτιστή από την πρίζα!

Ο συμπιεστής παραδίδεται με την μπαταρία αφόρτιστή, επομένως, πριν ξεκινήσετε την εργασία, θα πρέπει να φορτιστεί σύμφωνα με τη διαδικασία που περιγράφεται παρακάτω χρησιμοποιώντας το παρεχόμενο τροφοδοτικό και σταθμό φόρτισης. Οι μπαταρίες τύπου Li-Ion (μπαταρίες ιόντων λιθίου) δεν έχουν το λεγόμενο «φαινόμενο μνήμης», το οποίο τους επιτρέπει να επαναφορτίζονται ανά πάσα στιγμή. Ωστόσο, συνιστάται η εκφόρτιση της μπαταρίας κατά τη διάρκεια της κανονικής λειτουργίας και, στη συνέχεια, η φόρτιση της σε πλήρη χωρητικότητα. Εάν, λόγω της φύσης της εργασίας, δεν είναι δυνατή η επεξεργασία της μπαταρίας με αυτόν τον τρόπο κάθε φορά, θα πρέπει να γίνεται τουλάχιστον κάθε μερικούς ή περισσότερους κύκλους εργασίας. Σε καμία περίπτωση δεν πρέπει να αποφορτίζονται οι μπαταρίες με τη βραχυκύκλωση των ηλεκτροδίων, καθώς αυτό προκαλεί ανεπανόρθωτη βλάβη! Επίσης, μην ελέγχετε την κατάσταση φόρτισης της μπαταρίας βραχυκυκλώνοντας τα ηλεκτρόδια και ελέγχοντας για σπινθήρες.

Αποθήκευση μπαταρίας

Πρέπει να παρέχονται κατάλληλες συνθήκες αποθήκευσης για την παράταση της διάρκειας ζωής της μπαταρίας. Η μπαταρία μπορεί να αντέξει περίπου 500 κύκλους «φόρτισης - εκφόρτισης». Αποθηκεύστε την μπαταρία μεταξύ 0 και 30 βαθμών Κελσίου με σχετική υγρασία αέρα 50%. Για να αποθηκεύσετε την μπαταρία για μεγάλο χρονικό διάστημα, φορτίστε την στο 70% περίπου της χωρητικότητας της. Για παρατεταμένη αποθήκευση, επαναφορτίζετε την μπαταρία περιοδικά, μία φορά το χρόνο. Μην εκφορτίζετε υπερβολικά την μπαταρία, καθώς αυτό μειώνει τη διάρκεια ζωής της και μπορεί να προκαλέσει μη αναστρέψιμη βλάβη.

Κατά τη διάρκεια της αποθήκευσης, η μπαταρία θα αποφορτιστεί σταδιακά λόγω της διαρροής ρεύματος. Η αυθόρμητη διαδικασία αποφόρτισης εξαρτάται από τη θερμοκρασία αποθήκευσης, όσο υψηλότερη είναι η θερμοκρασία, τόσο ταχύτερη είναι η διαδικασία αποφόρτισης. Εάν οι μπαταρίες δεν αποθηκευτούν σωστά, ο ηλεκτρολύτης μπορεί να διαρρεύσει. Σε περίπτωση διαρροής, η διαρροή θα πρέπτει να προστατεύεται με έναν παράγοντα εξουδετέρωσης, σε περίπτωση επαφής του ηλεκτρολύτη με τα μάτια, πλύνετε καλά τα μάτια με νερό και στη συνέχεια ζητήστε αμέσως ιατρική βοήθεια. Άπαγορεύεται να χρησιμοποιήσετε το εργαλείο με κατεστραμμένη μπαταρία.

Σε περίπτωση συνολικής κατανάλωσης μπαταρίας, θα πρέπει να επιστρέφεται σε ειδικό σημείο διάθεσης αποβλήτων.

Μεταφορά μπαταριών

Οι μπαταρίες ιόντων λιθίου αντιμετωπίζονται ως επικίνδυνα υλικά σύμφωνα με τους νομικούς κανονισμούς. Ο χρήστης του εργαλείου μπορεί να μεταφέρει το εργαλείο με την μπαταρία και τις ίδιες τις μπαταρίες από την ξηρά. Δεν χρειάζεται να πληρούνται πρόσθετες προϋποθέσεις. Σε περίπτωση ανάθεσης της μεταφοράς σε τρίτους (για παράδειγμα, αποστολή με εταιρεία ταχυμεταφορών), ακολουθήστε τους κανονισμούς σχετικά με τη μεταφορά επικίνδυνων υλικών. Πριν από την αποστολή επικοινωνήστε με ένα άτομο με τα κατάλληλα προσόντα.

Απαγορεύεται η μεταφορά κατεστραμμένων μπαταριών. Κατά τη μεταφορά, οι αφαιρούμενες μπαταρίες πρέπει να αφαιρεθούν από το εργαλείο, οι εκτεθειμένες επαφές πρέπει να ασφαλιστούν, π.χ. να σφραγιστούν με μονωτική ταινία. Άσφαλίστε τις μπαταρίες στη συσκευασία με τέτοιο τρόπο ώστε να μην κινούνται μέσα στη συσκευασία κατά τη μεταφορά. Πρέπει επίσης να τηρούνται οι εθνικοί κανόνες για τη μεταφορά επικίνδυνων εμπορευμάτων.

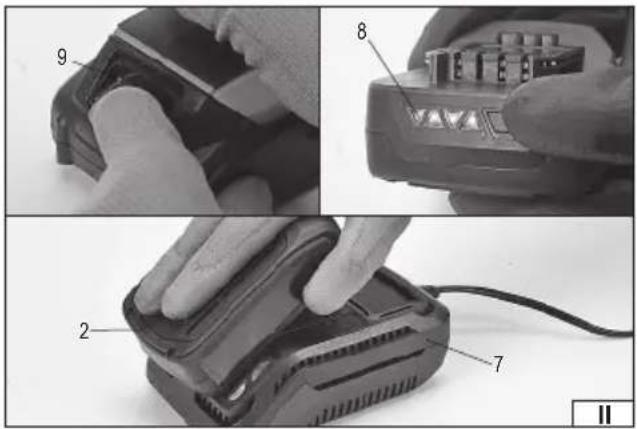

Φόρτιση μπαταρίας

Προσοχή! Πριν από τη φόρτιση, αποσυνδέεστε το τροφοδοτικό του σταθμού φόρτισης από το δίκτυο αποσυνδέοντας το τροφοδοτικό από την πρίζα. Επιπλέον, καθαρίστε τη μπαταρία και τους ακροδέκτες της από βρωμιά και σκόνη με ένα μαλακό, στεγνό πανί.

Η μπαταρία διαθέτει ενσωματωμένη ένδειξη φόρτισης. Με το πάτημα του κουμπιού ανάβουν τα LED (II), όσο περισσότερα τόσο περισσότερα φορτισμένη είναι η μπαταρία. Εάν τα LED δεν ανάβουν αφού πατήσετε το κουμπί, αυτό σημαίνει μια αποφορτισμένη μπαταρία. Αποσυνδέεστε την μπαταρία από το εργαλείο.

Σύρετε την μπαταρία στην υποδοχή του φορτιστή (II).

Συνδέστε το φορτιστή σε μια πρίζα.

Θα ανάψει το κόκκινο LED, πράγμα που σημαίνει τη διαδικασία φόρτισης.

Όταν ολοκληρωθεί η φόρτιση, το κόκκινο LED σβήνει και το πράσινο LED ανάβει, υποδεικνύοντας ότι η μπαταρία είναι πλήρως φορτισμένη.

Στη συνέχεια, τραβήξτε το φις του τροφοδοτικού από την πρίζα.

Αφαιρέστε τη μπαταρία από το σταθμό φόρτισης πατώντας το κουμπί στο μάνταλο της μπαταρίας.

GR

Προσοχή! Εάν μετά τη σύνδεση του φορτιστή στο δίκτυο ανάψει η πράσινη λυχνία LED, αυτό σημαίνει μια πλήρως φορτισμένη μπαταρία. Σε αυτήν την περίπτωση, ο φορτιστής δεν θα ξεκινήσει τη διαδικασία φόρτισης.

Ρύθμιση της περιστροφικής ταχύτητας και επιλογή ροπής

Το κατσαβίδι έχει δύο μηχανικά εναλλασσόμενες ταχύτητες (III). Ανάλογα με την επιλεγμένη μέγιστη ταχύτητα, επιλέξτε ένα από αυτά. Για σφίξιμο και χαλάρωση των βιδών συνιστάται χαμηλότερη ταχύτητα, ενώ για τη διάτρηση συνιστάται μεγαλύτερη ταχύτητα.

Η ροπή ρυθμίζεται με δακτύλιο που βρίσκεται πίσω από την αποδοχή (IV). Όσο μεγαλύτερη είναι η τιμή της ρύθμισης, τόσο μεγαλύτερη είναι η ροπή που προσφέρει το κατσαβίδι. Μη ρυθμίζετε μεγαλύτερη ροπή από την απαραίτητη για τη σωστή λειτουργία. Διαφορετικά, τα σπειρώματα ενδέχεται να καταστραφούν. Όταν βιδώνετε απευθείας τις βίδες στο υλικό, η σωστή ροπή θα πρέπει να επιλέγεται πειραματικά με δοκιμές σε απόβλητα. Εάν δεν είναι γνωστή η μέγιστη ροπή που είναι ασφαλής για μια δεδομένη σύνδεση, πρέπει να οριστεί η μικρότερη τιμή και στη συνέχεια να αυξάνεται έως ότου επιτευχθεί η κατάλληλη τιμή για την εργασία. Εάν το κατσαβίδι φτάσει στη μέγιστη καθορισμένη ροπή, θα ενεργοποιηθεί ο συμπλέκτης υπερφόρτωσης, τότε πρέπει να σταματήσετε το βίδωμα.

Πίσω από τον δακτύλιο επιλογής ροπής υπάρχει ένας δακτύλιος για την επιλογή του τύπου διάτρησης. Η ρύθμιση του δακτυλίου στο σύμβολο του σφυριού σημαίνει διάτρηση με κρούση.

Η διάτρηση με κρούση θα πρέπει να χρησιμοποιείται για τη δημιουργία οπών σε σκυρόδεμα και δεν θα πρέπει να χρησιμοποιείται για τη δημιουργία οπών σε ξύλο ή πλαστικό.

Ρύθμιση του δακτυλίου στο σύμβολο του τρυπανιού σημαίνει διάτρηση χωρίς κρούση. Ρύθμιση του δακτυλίου στο σύμβολο της βίδας σημαίνει βίδωμα.

Όταν χρησιμοποιείτε το εργαλείο για τη διάτρηση οπών, ρυθμίστε το δακτύλιο στο σύμβολο του τρυπανιού ή σφυριού, αυτό θα αποσυνδέσει τον συμπλέκτη υπερφόρτωσης και στο τρυπάνι θα μεταδοθεί η μέγιστη ροπή.

Προσοχή! Μην χρησιμοποιείτε τις ρυθμίσεις που σημειώνονται με αριθμούς για τη διάτρηση. Η ενεργοποίηση του συμπλέκτη υπερφόρτωσης κατά τη διάρκεια της διάτρησης μπορεί να προκαλέσει βλάβη στο υλικό ή το τρυπάνι και αυξάνει τον κίνδυνο τραυματισμού.

Εγκατάσταση τρυπανιών στο τσοκ

Επιλέξτε ένα τρυπάνι με κυλινδρικό στέλεχος κατάλληλο για την εργασία.

Τοποθετήστε το τρυπάνι στο τσοκ. Σφίξτε το τσοκ με το χέρι μέχρι να κρατηθεί καλά το τρυπάνι (VI).

Ρυθμίστε την υψηλότερη ροπή. Ρυθμίστε το κουμπί ροπής στο σύμβολο του τρυπανιού ή του σφυριού.

Ρύθμιση της κατεύθυνσης περιστροφής

Ρυθμίστε τον διακόπτη κατεύθυνσης περιστροφής στην επιθυμητή θέση. Η κατεύθυνση περιστροφής υποδεικνύεται με ένα βέλος (VII). Η αιχμή βέλους δείχνει την κατεύθυνση κίνησης των τρυπανιών και των δεξιόστροφων βιδών.

Προσοχή! Η φορά περιστροφής μπορεί να αλλάξει μόνο όταν αποσυνδεθεί η παροχή ρεύματος! Μην αλλάζετε την κατεύθυνση περιστροφής ενώ το δραπανοκατσάβιδο είναι σε λειτουργία!

Εγκατάσταση ακροφυσίων για κατσαβίδι στο τσοκ τρυπάνου

Στην οπή του τσοκ τρυπάνου τοποθετήστε την αποδοχή για τα ακροφύσια και στη συνέχεια το κατάλληλο ακροφύσιο ή τοποθετήστε το ακροφύσιο απευθείας στο τσοκ (VII).

Τοποθέτηση πρόσθετης λαβής (IX)

Λόγω της υψηλής ροπής στρέψης, χρησιμοποιείτε πάντα ένα εργαλείο με σωστά τοποθετημένη βοηθητική λαβή.

Τοποθετήστε το σφιγκτήρα της λαβής στο περίβλημα του εργαλείου και, στη συνέχεια, σφίξτε τον βραχίονα της λαβής σφίγγοντας το ώστε η λαβή να είναι σταθερά συνδεδεμένη στο περίβλημα του εργαλείου. Κατά τη διάρκεια της λειτουργίας, ελέγχετε περιοδικά ότι ο σφιγκτήρας δεν έχει χαλαρώσει.

Δραστηριότητες προετοιμασίας για εργασία

Πριν από την έναρξη της εργασίας:

Σφίξτε το τεμάχιο εργασίας σε μέγγενη ή με σφιγκτήρες.

Χρησιμοποιήστε εργαλεία κατάλληλα για τη δεδομένη εργασία. Βεβαιωθείτε ότι είναι αιχμηρές και σε καλή κατάσταση.

Φορέστε το ρουχισμό εργασίας και την προστασία των ματιών και των αυτιών.

Πιάστε το εργαλείο και με τα δύο χέρια (Χ).

Πάρτε μια σίγουρη και σταθερή στάση.

Ενεργοποιήστε το εργαλείο πατώντας το διακόπτη λειτουργίας με το δάχτυλό σας.

Προσοχή! Αν παρατηρήσετε ύποπτους θορύβους, ρωγμές, σσμή, κλπ. κατά τη διάρκεια της λειτουργίας, απενεργοποιήστε αμέσως το εργαλείο και αφαιρέστε την μπαταρία από το εργαλείο.

ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ

Προσοχή! Να φοράτε προστατευτικά ακοής κατά τη χρήση του εργαλείου!

GR

Χρήση της δεξιάς ή αριστεράς κατεύθυνσης περιστροφής

Χρησιμοποιήστε την περιστροφή προς δεξιά ατά τη διάτρηση με τα συνηθισμένα δεξιόστροφα τρυπάνια.

Την περιστροφή προς αριστερά να χρησιμοποιείται εάν το δεξιόστροφο τρυπάνι κολλήσει στο υλικό και κατά την αφαίρεση των βιδών. Κατά το ξεβίδωμα των βιδών πρέπει να χρησιμοποιείται η ελάχιστη ταχύτητα.

Διάτρηση σε ξύλο

Πριν από τη διάτρηση της οπής, συνιστάται να στερεώσετε το τεμάχιο εργασίας με σφιγκτήρες ξυλουργικής ή σε συνδήκτορα και, στη συνέχεια, με μια πόντα ή ένα καρφί καθορίσετε τη θέση διάτρησης. Τοποθετήστε στο τσοκ το κατάλληλο τρυπάνι, ρυθμίστε τη ροπή, συνδέστε το εργαλείο στη μπαταρία και ξεκινήστε τη διάτρηση.

Όταν ανοίγετε τρύπες που περνάνε έξω, συνιστάται η τοποθέτηση μιας ξύλινης ροδέλας κάτω από το υλικό, έτσι ώστε η άκρη του ανοίγματος στην έξοδο δεν θα είναι οδοντωτή.

Όταν ανοίγετε τρύπες μεγάλης διαμέτρου, συνιστάται να τρυπήσετε των προτέρων μια μικρότερη τρύπα οδηγό.

Διάτρηση σε μέταλλα

Το κομμάτι εργασίας πρέπει πάντα να σφαλίζεται καλά. Σε περίπτωση λεπτού μεταλλικού φύλλου, συνιστάται να τοποθετείτε κάτω από αυτό ένα κομμάτι ξύλου για να αποφύγετε τις ανεπιθύμητες στροφές, κλπ. Στη συνέχεια, σημειώστε τις τρύπες με μια πόντα και ξεκινήστε τη διάτρηση.

Χρησιμοποιήστε τρυπάνια για χάλυβα. Κατά τη διάτρηση σε λευκό χυτοσίδηρο, συνιστάται να χρησιμοποιείτε τρυπάνια με καρβι- δόπανο. Όταν ανοίγετε μεγαλύτερα ανοίγματα, συνιστάται να κάνετε εκ των προτέρων μια μικρότερη τρύπα οδηγό.

Κατά τη διάτρηση σε χάλυβα, χρησιμοποιήστε λάδι μηχανής για να ψύξετε το τρυπάνι.

Για το αλουμίνιο, χρησιμοποιήστε την τερεβινθίνη ή την παραφίνη ως ψυκτικό.

Μη χρησιμοποιείτε ψυκτικά μέσα κατά τη διάτρηση σε ορείχαλκο, χαλκό ή χυτοσίδηρο. Να αφαιρείτε συχνά το τρυπάνι από το υλικό για να κρυώσει.

Διάτρηση σε σκληρά, συμπαγή κεραμικά (σκυρόδεμα, σκληρό τούβλο, πέτρα, μάρμαρο κ.λπ.)

Πριν ανοϊξετε τη σωστή οπή, τρυπήστε μια μικρότερη οπή χωρίς κρούση. Κάντε τη σωστή οπή με ενεργοποιημένη τη λειτουργία κρούσης. Να χρησιμοποιείτε τρυπάνια κρούσης από καρβίδιο σε καλή κατάσταση.

Διάτρηση σε πλακάκια, μαλακό τούβλο, γύψο κ.λπ.

Χρησιμοποιήστε τρυπάνια κρούσης. Μην ενεργοποιείτε την κρούση. Κατά τη διάτρηση, να πιέζετε το εργαλείο δυνατά με σταθερή δύναμη. Να βγάζετε περιοδικά το τρυπάνι από την οπή που ανοίγετε για να αφαιρέσετε τη σκόνη και τα απόβλητα.

Χρήση εργαλείου για βίδωμα και ξεβίδωμα βιδών

Για το σκοπό αυτό, συνιστάται: να χρησιμοποιείτε τη χαμηλότερη δυνατή ταχύτητα και τα κατάλληλα ακροφύσια.

Τα ακροφύσια μπορούν να τοποθετηθούν απευθείας στο τσοκ τρυπανιού ή με χρήση μιας ειδικής μαγνητικής αποδοχής.

Για να ξεβιδώσετε τη βίδα, ρυθμίστε την κατεύθυνση περιστροφής με τον διακόπτη προς τα αριστερά.

Χρήση εξαρτημάτων εργασίας

Το εργαλείο δεν πρέπει να χρησιμοποιείται για την ώθηση εξαρτημάτων εργασίας.

Πρόσθετες σημειώσεις

Κατά τη διάρκεια της εργασίας, μην ασκείτε υπερβολική πίεση στο τεμάχιο εργασίας και μην κάνετε ξαφνικές κινήσεις, ώστε να μην καταστρέψετε το εργαλείο και το τρυπάνι.

Κάντε τακτικά διαλείμματα κατά τη διάρκεια της εργασίας.

Μην υπερφορτώνετε το εργαλείο, η θερμοκρασία εξωτερικής επιφάνειας δεν πρέπει ποτέ να ξεπερνά τους 60 °C.

Αφού ολοκληρώσετε την εργασία, απενεργοποιήστε το τρυπάνι, αφαιρέστε την μπαταρία και πραγματοποιήστε εργασίες συντή- ρησης και επιθεώρησης.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

ΠΡΟΣΟΧΗ! Πριν το ξεκίνημα της ρύθμισης, της τεχνικής εξυπηρέτησης ή συντήρησης βγάλε το φις του εργαλείου από το ηλεκτρικό ρεύμα. Μετά από τη λήξη της εργασίας πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτρικού εργαλείου μέσω της εξωτερικής παρακολούθησης και της αξιολόγησης: του σκελετού και της χειρολαβής, του ηλεκτρικού καλωδίου με το φις και την ευελίξία, τη λειτουργία του ηλεκτρικού καλωδίου, τη διαπερατότητα των αεροθυρίδων, της πυροδότησης των βουρτσών, τον θόρυβο της εργασίας των των ρουλεμάν και μετατροπέων, της εκκίνησης και της ισότητας της εργασίας. Κατά την εγγυητική περίοδο ο χρήστης δεν μπορεί να αποσυναρμολογεί τα ηλεκτρικά εργαλεία, ούτε να κάνει αντικατάσταση κανενός υποσυνόλου ή τμημάτων της ολότητας, διότι αυτό προκαλεί την απώλεια των εγγυητικών δικαιωμάτων. Όλες οι παρατυπίες παρατηρημένες κατά την επιθεώρηση, ή κατά τη διάρκεια της εργασίας, είναι το σήμα για την διεξαγωγή της επισκευής στο σημείο επισκευών. Μετά από τη λήξη της εργασίας, το περίβλημα, οι αεροθυρίδες, οι διακόπτες, η πρόσθετη χειρολαβή και τα καλύμματα πρέπει να καθαριστούν π.χ. με τη ροή του αέρα (με την πίεση όχι μεγαλύτερη από 0,3 MPa), με το πινέλο ή το στεγνό πανί χωρίς την χρήση των χημικών μέσων ή των απορρυπαντικών. Τα εργαλεία και οι μοχλοί να καθαρίζονται με το στεγνό καθαρό πανί.
