PSKO 2410 A1 - Συμπιεστής PARKSIDE - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PSKO 2410 A1 PARKSIDE

ΑΕΡΟΣΥΜΠΙΕΣΤΗΣ ΑΘΟΡΥΒΟΣ

Οδηγίες χειρισμού και ασφαλείας

Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

GB IF NI CY MT

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τη σελίδα με τις εικόνες και εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

GR / CY Οδηγίες χειρισμού και ασφαλείας Σελίδα 167

1

1 2 3 4 III PARKSIDE 8 7

13 12 9 10 11

14 14a 14b

2

15 0 11 12 13 6 PARKS DE

3

1. Εξήγηση των συμβόλων πάνω στη συσκευή....168
2. Εισαγωγή 169
3. Περιγραφή της συσκευής (Εικ. 1-9)....169
4. Παραδοτέο υλικό....169
5. Προβλεπόμενη χρήση 169
6. Υποδείξεις ασφαλείας....170
7. Τεχνικά χαρακτηριστικά 173
8. Πριν από τη θέση σε λειτουργία 173
9. Τοποθέτηση και χειρισμός....173
10. Ηλεκτρική σύνδεση 174
11. Καθαρισμός, συντήρηση και αποθήκευση .... 175
12. Μεταφορά 176
13. Απόρριψη και ανακύκλωση....176
14. Αντιμετώπιση προβλημάτων 177
15. Eyyunon....178
16. Διευρυμένο σχέδιο....179
17. Δήλωση συμμόρφωσης....180

1. Εξήγηση των συμβόλων πάνω στη συσκευή

Πριν θέσετε τη συσκευή σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!

Φοράτε ωτασπίδες. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

Φοράτε προστασία αναπνοής.

Προειδοποίηση για καυτά εξαρτήματα!

Προειδοποίηση για ηλεκτρική τάση.

Προειδοποίηση! Η μονάδα είναι τηλεχειριζόμενη και μπορεί να αρχίσει να λειτουργεί χωρίς προειδοποίηση.

Λαμβάνετε υπόψη σας τις υποδείξεις προειδοποίησης και τις υποδείξεις ασφαλείας!

Μη εκθέτετε το μηχάνημα σε βροχή. Η συσκευή επιτρέπεται να εγκαθίσταται, αποθηκεύεται και λειτουργεί μόνο σε ξηρές συνθήκες περιβάλλοντος.

Δήλωση της στάθμης ηχητικής ισχύος σε dB

Δήλωση για τη στάθμη ηχητικής πίεσης σε dB

2. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε πολλή ευχαρίστηση και καλή επιτυχία κατά την εργασία με τη νέα σας συσκευή.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλος χειρισμός,
  • παράβλεψη των οδηγιών χειρισμού,
  • επισκευές από τρίτους, μη εξουσιοδοτημένους ειδικούς,
  • τοποθέτηση και αντικατάσταση μη γνήσιων ανταλλακτικών,
  • μη ενδεδειγμένη χρήση,
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Προσέξτε:

Διαβάστε πριν από τη συναρμολόγηση και τη θέση σε λειτουργία όλο το κείμενο του εγχειριδίου χειρισμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε το ηλεκτρικό εργαλείο σας και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης του.

Οι οδηγίες χρήσης περιέχουν σημαντικές υποδειξεις για να εργάζεστε με το ηλεκτρικό εργαλείο με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λει- τουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.

Επιπρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χρήσης πρέπει να προσέχετε οπωσδήποτε τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του ηλεκτρικού εργαλείου.

Φυλάξτε τις οδηγίες χρήσης σε ένα πλαστικό κάλυμμα προστατευμένες από ρύπους και υγρασία, κοντά στο ηλεκτρικό εργαλείο. Κάθε ένας από το προσωπικό χειρισμού πρέπει να τις διαβάζει και να τις τηρεί ευλαβικά πριν από την ανάληψη της εργασίας. Στο ηλεκτρικό εργαλείο επιτρέπεται να εργάζονται μόνο πρόσωπα, που έχουν ενημερωθεί για τη χρήση του ηλεκτρικού εργαλείου και γνωρίζουν τους κινδύνους που σχετίζονται με αυτό.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στο παρόν εγχειρίδιο οδηγιών χρήσης και τις ειδικές διατάξεις της χώρας σας, πρέπει να προσέχετε για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

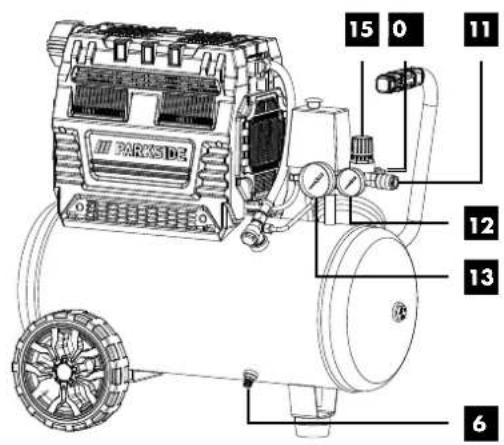

3. Περιγραφή της συσκευής (Εικ. 1-9)

1. Λαβή μεταφοράς
2. Διακόπτης πίεσης
3. Διακόπτης ενεργοποίησης/ απενεργοποίησης
4. Φίλτρο αέρα
   4a. Περίβλημα φίλτρου
   4b. Ένθετο φίλτρου
   4c. Καπάκι φίλτρου
   4d. Εύκαμπτος σωλήνας
5. Τροχός
   5a. Βίδα με ημισφαιρική κεφαλή
   5b. Poδέλα
6. Βίδα εκκένωσης για το νερό συμπύκνωσης
7. Πέλμα στήριξης
   7a. Biδα
   7b. Роδέλα
8. Δοχελο πίεσης

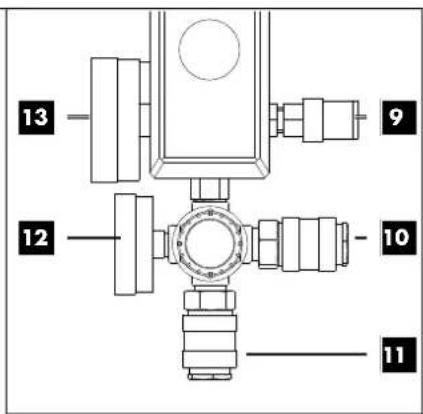

9. Βαλβίδα ασφαλείας
   9a. Παξιμάδι εξόδου
   9b. Ασφάλεια σύνδεσης
   9c. Καπάκι του παξιμαδιού εξόδου
10. Ταχυσύνδεσμος (ρυθμιζόμενου πεπιεσμένου αέρα)
11. Ταχυσύνδεσμος (ρυθμιζόμενου πεπιεσμένου αέρα)
12. Μανόμετρο (μπορεί να αναγνωσθεί η ρυθμισμένη πίεση)
13. Μανόμετρο (για να διαβάζετε την πίεση ρεζερβουάρ αέρα)

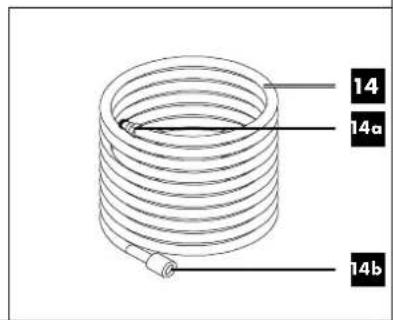

14. Εὐκαμπτος σωλήνας πεπιεσμένου αέρα (δεν περιλαμβά- νονται στο αντικείμενο παράδοσης)
    14a. Θηλή βυσματωτής σύνδεσης
    14b. Ταχυσύνδεσμος
15. Ρυθμιστής πίεσης
16. Καπάκι μεταφοράς

4. Паработо улико

1x φίλτρο αέρα

1x πέλμα στήριξης

2x τροχοί

1x υλικό συναρμολόγησης

1x οδηγίες χειρισμού

5. Προβλεπόμενη χρήση

Ο συμπιεστής χρησιμεύει στην παραγωγή πεπιεσμένου αέρα για εργαλεία πεπιεσμένου αέρα που μπορούν να λειτουργήσουν με ποσότητα αέρα έως περ. 180 λίτρα/λεπτό (π.χ. πιστό-λι φουσκώματος ελαστικών, πιστόλι φυσήματος και πιστόλι βα-φής). Λόγω της περιορισμένης παροχής αέρα δεν είναι εφικτή η λειτουργία εργαλείων με πολύ υψηλή κατανάλωση αέρα (π.χ. παλμικό τριβείο, αξονικό τριβείο χειρός και κρουστικό κλειδί).

Ο συμπιεστής επιτρέπεται να λειτουργεί μόνο σε ξηρούς και καλά αεριζόμενους εσωτερικούς χώρους.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε περαιτέρω χρήση πέραν αυτής θεωρείται μη προβλεπόμενη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

6. Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που ανήκουν στο ηλεκτρικό σας εργαλείο. Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά ή/ και σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) και σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

Ασφάλεια χώρου εργασίας

a. Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Η ακαταστασία ή οι μη φωτισμένοι χώροι εργασίας μπορούν να γίνουν αιτίες ατυχημάτων.
b. Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήζιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.
c. Κατά τη χρήση του εργαλείου κρατάτε μακριά παιδιά και άλλα άτομα. Σε περίπτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

Ασφαλής χρήση ηλεκτρικού ρεύματος

a. Το φις ρευματοληψίας του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b. Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σε σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξημένος κίνδυνος από ηλεκτροπληξία.
c. Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού μέσα σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d. Μην κακομεταχειρίζεστε το καλώδιο για να μεταφέρετε το εργαλείο ή να το κρεμάτε ή για να αφαιρείτε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές ή κινούμενα μέρη της συσκευής. Τα καλώδια που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e. Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε ανοικτό χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης τα οποία είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληζίας. Σε εξωτερικούς χώρους να χρησιμοποιείτε καλώδιο επέκτασης που είναι εγκεκριμένο και κατάλληλα επισημασμένο για αυτή τη χρήση. Να χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξετυλίζει πλήρως το καλώδιο.
f. Αν δεν μπορεί να αποφευχθεί η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής με ρεύμα ενεργοποίησης 30 mA ή μικρότερο. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια ατόμων

a. Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επίδραση ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
b. Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας προστασίας από σκόνη, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους, ή προστασίας από θόρυβο, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο σωματικών βλαβών.
c. Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείο έχετε το δάκτυλο στο διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.
d. Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος της συσκευής μπορεί να προκαλέσει τραυματισμούς.
e. Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.
f. Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σας μακριά από κινούμενα μέρη. Τα πιο άνετα ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη. Σε περίπτωση υπαιθριων εργασιών συνιστώνται λαστιχένια γάντια και αντιολισθητικά υποδήματα. Αν έχετε μακριά μαλλιά, φοράτε δίχτυ μαλλιών.

g. Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρρόφησης και συλλογής της σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h. Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

Χρήση και μεταχείριση του ηλεκτρικού εργαλείου

a. Μην υπερφορτώνετε τη συσκευή. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με ασφάλεια στην προβλεπόμενη περιοχή ισχύος.

b. Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείου που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c. Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε ένθετο εργαλείο ή αφήσετε το ηλεκτρικό εργαλείο. Αυτά τα μέτρα προσοχής αποτρέπουν την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d. Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα αν χρησιμοποιούνται από άτομα με απειρία. Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία πρέπει να αποτίθενται σε ένα μέρος ζηρό, σε θέση που είναι ψηλά ή κλειδωμένη, μακριά από παιδιά.

e. Φροντίζετε με επιμέλεια τα ηλεκτρικά εργαλεία και το ένθετο εργαλείο. Ελέγχετε αν τα κινητά μέρη λειτουργούν άψογα χωρίς να κολλούν, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την απία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f. Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά. Τα προσεκτικά φροντισμένα κοπτικά εργαλεία με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g. Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, τα ένθετα εργαλεία κλπ. σύμφωνα με τις οδηγίες τους. Επίσης λαμβάνετε υπόψη σας τις συν- θήκες εργασίας και την δραστηριότητα που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επι- κίνδυνες καταστάσεις.

h. Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και οι επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

Σέρβις

a. Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου σας μόνο σε πιστοποιημένο ειδικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο διασφαλίζετε ότι δεν θα διακυβευτεί η ασφάλεια του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για συμπιεστές

Ειδοποίηση! Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από κίνδυνο ηλεκτροπληξίας, τραυματισμού και φωτάς. Διαβάστε και λάβετε υπόψη σας αυτές τις υποδείξεις, πριν χρησιμοποιήσετε τη συσκευή.

Ασφάλεια κατά την εργασία.

1. Φροντίζετε με επιμέλεια τα εργαλεία σας

2. Διατηρείτε τον συμπιεστή καθαρό, για να εργάζεστε καλά και με ασφάλεια.

3. Τηρείτε τους κανονισμούς συντήρησης.
4. Ελέγχετε τακτικά τη γραμμή σύνδεσης του ηλεκτρικού εργαλείου, και σε περίπτωση ζημιάς αναθέστε την αντικατάστασή της από πιστοποιημένο και εξειδικευμένο τεχνικό.

5. Ελέγχετε τακτικά τα καλώδια επέκτασης και αντικαθιστά- τε τους αν έχουν υποστεί ζημιά.

6. Να αφαιρείτε το φις από την πρίζα

- Σε περίπτωση μη χρησιμοποίησης του ηλεκτρικού εργαλείου, πριν τη συντήρηση και κατά την αλλαγή εργαλείων όπως π.χ. λάμας πριονιού, τρυπανιού, φρέζας.

1. Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν ζημιές

2. Πριν την περαιτέρω χρήση του ηλεκτρικού εργαλείου πρέπει να εξεταστούν οι προστατευτικές διατάξεις ή τα μέρη που έχουν ελαφρές ζημιές, για την άψογη και προβλεπόμενη λειπουργία τους.

3. Ελέγξτε ότι λειπουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, ή αν υπάρχουν εξαρτήματα που έχουν υποστεί ζημιά. Όλα τα εξαρτήματα πρέπει να είναι σωστά εγκατεστημένα και να εκπληρώνουν όλες τις προϋποθέσεις για να εξασφαλίζεται η απρόσκοπτη λειπουργία του ηλεκτρικού εργαλείου.
4. Διατάξεις ασφαλείας και εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθίστανται όπως προβλέπεται από ένα αναγνωρισμένο και εξειδικευμένο συνεργείο, εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρισμού.
5. Μη χρησιμοποιείτε καλώδια σύνδεσης που παρουσιάζουν βλάβη ή ζημιά.

4. Προσοχή!

- Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο παρελκόμενα και πρόσθετες συσκευές που ορίζονται στις οδηγίες χειρισμού ή τα οποία συνιστά ή ορίζει ο κατασκευαστής. Η χρήση προσαρτημάτων ή παρελκομένων άλλων από αυτά που συνιστώνται στο Εγχειρίδιο Οδηγιών χειρισμού ή στον κατάλογο μπορεί να σημαίνει τον τραυματισμό σας.

1. Αντικατάσταση της γραμμής σύνδεσης

- Αν υποστεί ζημιά η γραμμή σύνδεσης, δηλαδή το καλώδιο σύνδεσης, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από ηλεκτρολόγο, ώστε να αποφευχθούν κίνδυνοι. Κίνδυνος από ηλεκτροπληξίες.

1. Πλήρωση ελαστικών

- Ελέγχετε την πίεση ελαστικού αμέσως μετά την πλήρωση, χρησιμοποιώντας ένα κατάλληλο μανόμετρο, π.χ. σε ένα πρατήριο καυσίμων.

1. Οδικά μεταφερόμενοι συμπιεστές σε λειτουργία εργοταξίου

- Προσέχετε ώστε όλοι οι εὐκαμπτοι σωλήνες και τα εξαρτήματα σύνδεσης που χρησιμοποιούνται να είναι κατάλληλα για τη μέγιστη επιτρεπόμενη πίεση του συμπιεστή.

1. Θέση εγκατάστασης

- Εγκαταστήστε τον συμπιεστή πάνω σε μια οριζόντια επιφάνεια.

1. Σε περίπτωση πιέσεων πάνω από τα 7 bar συνιστάται να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσίας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοινο.

2. Αποφεύγετε τις έντονες καταπονήσεις στο σύστημα γραμμών, χρησιμοποιώντας εύκαμπτες συνδέσεις εύκαμπτων σωλήνων, για να αποφεύγετε θέσεις τσακίσματος.

Πρόσθετες υποδείξεις ασφαλείας

Λαμβάνετε υπόψη σας τις αντίστοιχες Οδηγίες χρήσης των εκάστοτε εργαλείων πεπιεσμένου αέρα / προσαρτημένων συσκευών πεπιεσμένου αέρα! Πρέπτει επιπλέον να λαμβάνονται υπόψη οι παρακάτω γενικές υποδείξεις.

Υποδείζεις ασφαλείας για την εργασία με πεπιεσμένο αέρα και πιστόλια φυσήματος

- Προσέχετε για επαρκή απόσταση από το προϊόν, ωστόσο τουλάχ. 2,50 m, και κρατάτε μακριά από τον συμπιεστή τα εργαλεία πεπιεσμένου αέρα / τις προσαρτημένες συσκευές πεπιεσμένου αέρα κατά τη διάρκεια της λειτουργίας τους.

- Η αντλία συμπιεστή και οι αγωγοί φθάνουν σε υψηλή θερμοκρασία κατά τη λειτουργία. Οι επαφές με αυτά τα στοιχεία επιφέρουν εγκαύματα.

- Ο αέρας που αναρροφάται από τον συμπιεστή πρέπει να διατηρείται απαλλαγμένος από προσμίξεις ουσιών που μπορούν στην αντλία συμπιεστή να επιφέρουν φωτιές ή εκρήξεις.

- Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης στον εύκαμπτο σωλήνα. Έτσι αποφεύγετε τραυματισμούς από τυχόν πλατάγισμα του εύκαμπτου σωλήνα.

• Φοράτε προστατευτικά γυαλιά και μάσκα προστασίας της αναπνοής κατά τις εργασίες με το πιστόλι πεπιεσμένου αέρα. Οι σκόνες είναι επιβλαβείς για την υγεία! Υπάρχει πιθανότητα πρόκλησης τραυματισμών από ξένα σώματα και σώματα που παρασύρονται από το φύσημα.

- Μη φυσάτε με το πιστόλι φυσήματος προς άτομα ή ρουχισμό που έχει φορεθεί στο σώμα. Κίνδυνος τραυματισμού!

Υποδείξεις ασφαλείας κατά τη χρήση προσαρτημένων συσκευών ψεκασμού τύπου πίδακα ή λεπτών σταγονιδίων (π.χ. ψεκασμού χρωμάτων)

• Κατά την πλήρωση, κρατάτε την προσαρτημένη συσκευή ψεκασμού μακριά από τον συμπιεστή, για να μην έρθει υγρό σε επαφή με τον συμπιεστή.
• Ποτέ μην ψεκάζετε με την προσαρτημένη συσκευή ψεκασμού (π.χ. ψεκασμού χρωμάτων) προς την κατεύθυνση του συμπιεστή. Η υγρασία ππορεί να προκαλέσει κινδύνους από το ηλεκτρικό ρεύμα!
• Μη χρησιμοποιείτε με τον εξοπλισμό βαφές ή διαλυτικά με σημείο ανάφλεξης μικρότερο των 55 °C. Κινδυνος έκρηξης!
• Μη θερμαίνετε βαφές και διαλυτικά. Κινδυνος έκρηξης!
  • Αν με τον εξοπλισμό χρησιμοποιούνται υγρά επιβλαβή για την υγεία, απαιτούνται για προστασία συσκευές φίλτραρίσματος (μάσκες προσώπου). Επίσης λαμβάνετε υπόψη σας και τις πληροφορίες για μέτρα προστασίας που αναφέρονται από τους κατασκευαστές τέτοιων ουσιών.
• Πρέπει να λαμβάνετε υπόψη σας τα στοιχεία και τις σημάνσεις που βρίσκονται πάνω στις συσκευασίες των υλικών που χρησιμοποιούνται με τον εξοπλισμό. Αν χρειάζεται πρέπει να λαμβάνονται πρόσθετα μέτρα προστασίας, και ειδικά να χρησιμοποιείται κατάλληλος ρουχισμός και μάσκες.
• Κατά τη διάρκεια της διαδικασίας ψεκασμού καθώς και στον χώρο εργασίας δεν επιτρέπεται το κάπνισμα. Κίνδυνος έκρηξης! Ακόμα και οι αναθυμιάσεις των χρωμάτων είναι εύφλεκτες.
• Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιούνται τζάκια και εστίες μαγειρέματος, γυμνή φλόγα ή μηχανήματα που παράγουν σπινθήρες.
• Δεν επιτρέπεται η φύλαξη ή κατανάλωση τροφίμων και ποτών στον χώρο εργασίας. Οι αναθυμιάσεις των χρωμάτων είναι επιβλαβείς για την υγεία.
• Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος από 30 m³ και πρέπει να διασφαλίζεται επαρκής εναλλαγή του αέρα κατά τον ψεκασμό και το στέγνωμα.
• Μην ψεκάζετε αντίθετα στον άνεμο. Κατά τον ψεκασμό αναφλέξιμων ή επικίνδυνων υλικών λαμβάνετε οπωσδήποτε υπόψη σας τους κανονισμούς των τοπικών αστυνομικών αρχών.
• Μη χρησιμοποιείτε σε συνδυασμό με τον εύκαμπτο σωλήνα πίεσης από PVC μέσα όπως γουάιτ σπίριτ, βουτιλική αλκο- όλη και μεθυλενοχλωρίδιο. Αυτά τα μέσα καταστρέφουν τον εύκαμπτο σωλήνα πίεσης.
• Η περιοχή εργασίας πρέπει να είναι διαχωρισμένη από τον συμπιεστή, ώστε αυτός να μην μπορεί να έρθει σε άμεση επαφή με το υλικό εργασίας.

Λειτουργία δοχείων πίεσης

• Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το διατηρεί σε κανονική κατάσταση, να το χρησιμοποιεί κανονικά, να το επιτηρεί, να πραγματοποιεί χωρίς καθυστέρηση τις αναγκαίες εργασίες σέρβις και επισκευών, και να λαμβάνει τα απαιτούμενα μέτρα ασφαλείας ανάλογα με τις εκάστοτε περιστάσεις.
- Οι αρχές εποπτείας μπορούν σε μεμονωμένες περιπτώσεις να διατάξουν απαιτούμενα μέτρα επιτήρησης.

• Ένα δοχείο πίεσης δεν επιτρέπεται να χρησιμοποιείται αν παρουσιάζει ελλείψεις από τις οποίες μπορεί να τεθούν σε κίνδυνο οι απασχολούμενοι ή τρίτα άτομα.
• Ελέγχετε το δοχελο πίεσης για σκουριά και ζημιές πριν από κάθε λειτουργία. Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχελο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.

Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

Υπολειπόμενοι κίνδυνοι

Τηρείτε τις υποδείξεις συντήρησης και υποδείξεις ασφαλείας που αναφέρονται στις οδηγίες χειρισμού.

Na είστε πάντα προσεκτικοί κατά την εργασία και να κρατάτε τα τρίτα άτομα σε ασφαλή απόσταση από τη θέση εργασίας σας.

Ακόμα και με καταλληλη χρήση της συσκευής παραμένουν πάντα ορισμένοι υπολειπόμενοι κίνδυνοι που δεν μπορούν να αποκλειστούν. Από τον τύπο και την κατασκευή της συσκευής μπορούν να προκύψουν οι εξής ενδεχόμενοι κίνδυνοι:

• Αθέλητη θέση σε λειτουργία του προϊόντος.
• Βλάβες της ακοής, αν δεν χρησιμοποιείται η προβλεπόμενη προστασία ακοής.
• Σωματίδια ακαθαρσίας, σκόνη κλπ. μπορούν να καταλήξουν στα μάτια ή στο πρόσωπο ακόμα και αν φοράτε προστατευτικά γυαλιά.
• Εισπνοή στροβιλιζόμενων σωματιδίων.

⚠️ Προειδοποίηση!

Αυτό το ηλεκτρικό εργαλείο παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κινδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

7. Τεχνικά χαρακτηριστικά

Σύνδεση ρεύματος.... 230 V\~ 50 Hz

Ισχύς μοτέρ 1500 W

Τρόπος λειτουργίας......S1

Αριθμός στροφών συμπιεστή......2850 min ^1

Όγκος δοχείου πίεσης....περ. 24 L

Πίεση λειτουργίας....περ. 10 bar

Θεωρ. ισχύς αναρρόφησης ......περ. 257 λίτρα/λεπτό

Πραγματική παροχή σε 7 bar....περ. 103 l/λεπτό

Πραγματική παροχή σε 4 bar....περ. 141 l/λεπτό

Πραγματική παροχή σε 1 bar....περ. 180 l/λεπτό

Στάθμη ηχητικής πίεσης L _ρΑ ......68 dB

Επίπεδο ηχητικής ισχύος L _WA ......82 dB

Αβεβαιότητα Κ _PA/WA ......3 dB

Βαθμός προστασίας....IP30

Βάρος συσκευής...... περ. 24 kg

Μέγ. υψόμετρο εγκατάστασης

(από την επιφάνεια της θάλασσας)...... 1000 m

Οι τιμές εκπομπών θορύβου προσδιορίστηκαν βάσει του προ- τύπου EN ISO 3744:1995.

Φοράτε ωτασπίδες.

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

8. Πριν από τη θέση σε λειτουργία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγζτε εάν είναι πλήρης η παράδοση.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές από τη μεταφορά.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

⚠️ KINAYNOΣ

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παιζουν με πλαστικές σακούλες, μεμβράνες και μικροεξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

• Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύου τροφοδοσίας.
• Ελέγξτε τη συσκευή για ζημίες κατά τη μεταφορά. Αναφέρετε τυχόν ζημίες άμεσα στη μεταφορική εταιρεία που παρέδωσε τον συμπιεστή.
• Η εγκατάσταση του συμπιεστή πρέπει να γίνει κοντά στον εξοπλισμό κατανάλωσης του αέρα.
• Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς αέρα και μεγάλου μήκους καλώδια τροφοδοσίας (καλώδιο επέκτασης).
• Προσέχετε ο αναρροφούμενος αέρας να είναι ζηρός και απαλλαγμένος από σκόνη.
• Μην εγκαταστήσετε τον συμπιεστή σε χώρους με υγρασία ή νερό.
  • Η λειτουργία του συμπιεστή επιτρέπεται μόνο σε κατάλληλους χώρους (καλά αεριζόμενους, θερμοκρασία περιβάλλοντος +5 °C έως 40 °C). Στον χώρο δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί, εκρηκτικά ή εύφλεκτα αέρια.
• Ο συμπιεστής είναι κατάλληλος για χρήση σε ξηρούς χώρους. Δεν επιτρέπεται η χρήση σε περιοχές όπου γίνεται χρήση ψεκαζόμενου νερού.
• Ο συμπιεστής επιτρέπεται να χρησιμοποιείται σε εξωτερικούς χώρους μόνο σύντομα, σε ξηρές συνθήκες περιβάλλοντος.
• Ο συμπιεστής πρέπει να διατηρείται πάντα στεγνός και δεν επιτρέπεται να παραμένει σε υπαίθριο χώρο μετά την εργασία.

9. Τοποθέτηση και χειρισμός

⚠️ Ειδοποίηση!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

Για την εγκατάσταση χρειάζεστε:

1x γερμανικό κλειδί 14 mm

1x karubáki voúμερο 14 mm

1 σταυροκατσάβιδο

(δεν περιλαμβάνεται στο παραδοτέο υλικό)

9.1 Εγκατάσταση των τροχών (Εικ. 3)

- Εγκαταστήστε τους παρεχόμενους τροχούς (5) όπως δείχνει η εικόνα.

9.2 Εγκατάσταση του πέλματος στήριξης (Εικ. 4)

- Εγκαταστήστε το παρεχόμενο πέλμα στήριξης (7) όπως δείχνει η εικόνα.

9.3 Εγκατάσταση του φίλτρου αέρα (Εικ. 5, 6)

• Αφαιρέστε το κάλυμμα μεταφοράς (16) και βιδώστε καλά το φίλτρο αέρα (4) στη συσκευή.
• Εισάγετε τον εὐκαμπτο σωλήνα (4d) στο άνοιγμα του φίλτρου αέρα (4).

9.4 Σύνδεση ρεύματος

• Ο συμπιεστής διαθέτει ένα καλώδιο ρεύματος δικτύου με φις σούκο. Αυτό μπορεί να συνδεθεί σε οποιαδήποτε πρίζα σούκο 230 V\~ 50 Hz που προστατεύεται με ασφάλεια 16 A.
• Πριν τη θέση σε λειτουργία, προσέξτε ώστε η τάση ηλεκτρικού δικτύου να συμφωνεί με την τάση λειτουργίας και με την ισχύ του μηχανήματος που αναφέρεται στην πινακίδα τύπου.
  • Τα μεγάλου μήκους καλώδια τροφοδοσίας, καθώς και επεκτάσεις, μπαλαντέζες κλπ. προκαλούν πτώση τάσης και μπορεί να εμποδίσουν την έναρξη λειτουργίας του μοτέρ.
• Σε χαμηλές θερμοκρασίες κάτω από τους +5 °C η έναρξη λειτουργίας του μοτέρ κινδυνεύει από τη δυσκολία κίνησης.

9.5 Διακόπτης ενεργοποίησης/ απενεργοποίησης (Εικ. 1)

• Για να ενεργοποιήσετε τον συμπιεστή τραβήξτε πάνω τον διακόπτη ενεργοποίησης/ απενεργοποίησης (3).
• Για να τον απενεργοποιήσετε πίέστε τον διακόπτη ενεργοποιήσης/ απενεργοποίησης (3) προς τα κατω.

9.6 Ρύθμιση πίεσης (Εικ. 1, 2)

• Με τον ρυθμιστή πίεσης (15) ρυθμίζεται η πίεση που φαίνεται στο μανόμετρο (12).
• Η λήψη της ρυθμισμένης πίεσης είναι εφικτή μέσω του ταχυσυνδέσμου (10, 11).
• Στο μανόμετρο (13) μπορείτε να διαβάσετε την πίεση ρεζερβουάρ αέρα.

9.7 Ρύθμιση του διακόπτη πίεσης (Εικ. 1)

• Ο διακόπτης πίεσης (2) έχει ρυθμιστεί από το εργοστάσιο.
  Πίεση ενεργοποίησης περ. 5,5 bar
  Πίεση απενεργοποίησης περ. 8 bar

9.8 Εγκατάσταση του εύκαμπτου σωλήνα πεπιεσμένου αέρα (δεν περιλαμβάνονται στο αντικείμενο παράδοσης) (Εικ. 1, 2)

• Συνδέστε τη θηλή βυσματωτής σύνδεσης (14a) του εύκαμπτου σωλήνα πεπιεσμένου αέρα (14) σε έναν από τους ταχυσυνδέσμους (10, 11). Κατόπιν συνδέστε το εργαλείο πεπιεσμένου αέρα στον ταχυσύνδεσμο (14b) του εύκαμπτου σωλήνα πεπιεσμένου αέρα (14).

9.9 Θερμικός διακόπτης προστασίας

Ο θερμικός διακόπης προστασίας είναι ενσωματωμένος στη συσκευή.

Σε περίπτωση που ενεργοποιηθεί ο θερμικός διακόπτης προστασίας, προχωρήστε ως εξής:

• Αποσυνδέστε το φις από την πρίζα ρεύματος δικτύου.
  • Περιμένετε περίπου δύο έως τρία λεπτά.
• Συνδέστε πάλι τη συσκευή στην πρίζα.

• Αν δεν ξεκινήσει η συσκευή, επαναλάβετε τη διαδικασία.

• Αν και πάλι δεν ξεκινήσει η συσκευή, απενεργοποίηστε τη συσκευή με τον διακόπτη ενεργοποίησης/ απενεργοποίησης (3) και ενεργοποίηστε την πάλι.

• Αν έχετε ακολουθήσει όλα τα παραπάνω βήματα και ωστόσο η συσκευή δεν λειτουργεί, επικοινωνήστε με το σέρβις μας.

10. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο δίκτυο από την πλευρά του πελάτη καθώς και το χρησιμοποιούμενο καλώδιο επέκτασης πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Κατά την εργασία με προσαρτημένες συσκευές ψεκασμού είτε πίδακα είτε λεπτών σταγονιδίων καθώς και για την προσωρινή χρήση σε υπαίθριο χώρο, η συσκευή πρέπει απαραίτητα να συνδέεται μέσω ενός ρελέ προστασίας από ρεύμα διαρροής το οπολο έχει ονομαστικό ρεύμα ενεργοποίησης 30 mA ή μικρότερο.

10.1 Σημαντικές υποδείξεις

Σε περίπτωση υπερφόρτωσης του μοτέρ, διακόπτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) το μοτέρ μπορεί να ενεργοποιηθεί πάλι.

10.2 Βλάβη στο καλώδιο ηλεκτρικής σύνδεσης

Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να ελναι:

• Θέσεις πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• Θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• Θέσεις διακοπής συνέχειας λόγω κοψίματος του καλωδίου σύνδεσης.
• Ζημιές στη μόνωση λόγω τραβήγματος από την πρίζα του τοίχου.
  • ρηγματώσεις λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και αποτελούν κίνδυνο για τη ζωή, λόγω των ζημιών στη μόνωση.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο γραμμές σύνδεσης με ίδιο χαρακτηρισμό.

Μια ετικέτα της ονομασίας τύπου πάνω στο καλώδιο σύνδεσης είναι υποχρεωτική.

10.3 Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση ηλεκτρικού δικτύου πρέπει να είναι 230 V\~ 50 Hz.
  • Τα καλώδια επέκτασης μέχρι μήκος 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από εξειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, να αναφέρετε τα εξής δεδομένα:

• Τύπος ρεύματος του μοτέρ
- Δεδομένα της πινακίδας τύπου του μηχανήματος
- Στοιχεία της πινακίδας τύπου του μοτέρ

11. Καθαρισμός, συντήρηση και αποθήκευση

⚠️ Ειδοποίηση!

Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου! Κινδυνος τραυματισμού από ηλεκτροπληξία!

⚠️ Ειδοποίηση!

Περιμένετε να έχει κρυώσει πλήρως η συσκευή! Κινδυνος εγκαυμάτων!

⚠️ Ειδοποίηση!

Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης πρέπει να απαλλάξετε τη συσκευή από πίεση! Κινδυνος τραυματισμού!

11.1 Καθαρισμός

• Διατηρείτε τη συσκευή όσο το δυνατόν πιο απαλλαγμένη από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.
- Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.
- Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε δραστικά καθαρίστικά ή διαλυτικά - αυτά θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην εισχωρήσει νερό στο εσωτερικό της συσκευής.
- Ο εὐκαμπτος σωλήνας και τα εργαλεία φεκασμού πρέπει να αποσυνδεθούν πριν τον καθαρισμό του συμπιεστή. Ο συμπιεστής δεν επιτρέπεται να καθαρίζεται με νερό, διαλυτικά κλπ.

11.2 Συντήρηση του δοχείου πίεσης (Εικ. 1)

⚠️ Προσοχή!

Για τη συνεχή διατηρησιμότητα του δοχείου πίεσης (8) πρέπει μετά από κάθε λειτουργία να αδειάζετε το νερό συμπύκνωσης με άνοιγμα της τάπας αποστράγγισης (6).

Προηγουμένως ελευθερώστε την πίεση ρεζερβουάρ αέρα (βλ. 11.6.1).

Ανοιζτε την τάπα αποστράγγισης (6) περιστρέφοντάς την αριστερόστροφα (όπως φαίνεται από την κάτω πλευρά του συμπιεστή προς τη βίδα της τάπας).

Για να μπορεί να τρέξει όλο το νερό συμπύκνωσης έξω από το δοχείο πίεσης (8), πρέπει να γείρετε το δοχείο πίεσης ελαφρά προς το πλάι, ώστε η τάπα αποστράγγισης (6) να αποτελεί το χαμηλότερο σημείο.

Κατόπιν κλείστε πάλι την τάπα αποστράγγισης (6) (περιστρέφοντάς τη δεξιόστροφα). Ελέγχετε το δοχείο πίεσης (8) για σκουριά και ζημιές πριν από κάθε λειτουργία.

Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο πίεσης (8) που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών.

11.3 Βαλβίδα ασφαλείας (Εικ. 7)

Η βαλβίδα ασφαλείας (9) έχει ρυθμιστεί στη μέγιστη επιτρεπόμενη πίεση του δοχείου πίεσης (8). Δεν επιτρέπεται να ρυθμίσετε τη βαλβίδα ασφαλείας (9) ή να αφαιρέσετε την ασφάλεια σύνδεσης (9b) ανάμεσα στο παξιμάδι εξόδου (9a) και το καπάκι του (9c). Για να λειτουργήσει σωστά η βαλβίδα ασφαλείας (9) σε περίπτωση ανάγκης, πρέπει να ενεργοποιείται κάθε 30 ώρες λειτουργίας και τουλάχιστον 3 φορές το έτος. Περιστρέψτε το διάτρητο παξιμάδι εξόδου (9a) αριστερόστροφα για να ανοίξει και κατόπιν τραβήξτε με το χέρι το στέλεχος της βαλβίδας πάνω από το διάτρητο παξιμάδι εξόδου (9a) προς τα έξω, για να ανοίξετε την έξοδο της βαλβίδας ασφαλείας (9). Τότε η βαλβίδα επιτρέπει την έξοδο αέρα με χαρακτηριστικό ήχο. Κατόπιν σφίξτε πάλι το παξιμάδι εξόδου (9a) περιστρέφοντάς το δεξιόστροφα.

11.4 Καθαρισμός του φίλτρου αέρα (Εικ. 8, 9)

Το φίλτρο αέρα (4) αποτρέπει την εισρόφηση σκόνης και ακαθαρσιών. Αυτό το φίλτρο αέρα (4) είναι απαραίτητο να καθαρίζεται τουλάχιστον κάθε 300 ώρες λειτουργίας. Ένα φραγμένο φίλτρο αέρα (4) μειώνει σημαντικά την ισχύ του συμπιεστή. Περιστρέψτε το φίλτρο αέρα (4) αριστερόστροφα, για να το ανοίξετε. Ξεβιδώστε το καπάκι φίλτρου (4c) και αφαιρέστε το. Τώρα μπορείτε να αφαιρέσετε το ένθετο φίλτρου (4b). Κτυπήστε προσεκτικά το ένθετο φίλτρου (4b), το καπάκι φίλτρου (4c) και το περίβλημα φίλτρου (4a) για να απομακρύνετε ακαθαρσίες. Αυτά τα δομικά μέρη πρέπει κατόπιν να φυσηχτούν με πεπιεσμένο αέρα (περ. 3 bar) και να εγκατασταθούν πάλι με την αντίστροφη σειρά ενεργειών.

11.5 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: Φίλτρο αέρα

* δεν περιλαμβάνονται υποχρεωτικά στο αντικείμενο παράδοσης!

11.6 Αποθήκευση

⚠️ Ειδοποίηση!

Αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου, εκτονώστε τον αέρα από τη συσκευή και όλα τα συνδεδεμένα εργαλεία πεπιεσμένου αέρα. Σταματήστε τη λειτουργία του συμπιεστή με τρόπο ώστε να μην μπορεί να τεθεί σε λειτουργία από μη εξουσιοδοτημένα άτομα.

⚠️ Ειδοποίηση!

Η φύλαξη του συσσωρευτή πρέπει να γίνεται σε περιβάλλον ζηρό όπου δεν έχουν πρόσβαση αναρμόδια άτομα. Μην έχετε τον συμπιεστή υπό γωνία, να τον φυλάσσετε πάντα σε όρθια θέση!

11.6.1 Εκτόνωση της υπερπίεσης

Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργοποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιεσμένο αέρα που παραμένει στο δοχείο πίεσης (8), π.χ. χρησιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λειτουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.

12. Μεταφορά

Για τη μεταφορά χρησιμοποιείτε τη λαβή μεταφοράς (1) και μετακινείτε με αυτήν τον συμπιεστή.

Κατά την ανύψωση του συμπιεστή λαμβάνετε υπόψη το βάρος του (βλ. Τεχνικά Δεδομένα).

Κατά τη μεταφορά του συμπιεστή μέσα σε οχήματα, φροντίζετε για καλή ασφάλιση του φορτίου.

13. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίπτετε τις συσκευασίες με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ζεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που είναι ενσωματωμένες σταθερά σε μια παλαιά συσκευή πρέπει να αφαιρούνται πριν την παράδοση της συσκευής! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.
• Ο τελικός χρήστης φέρει ο Ιδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!
  • Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.
  • Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπο- ρούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:
• Δημόσιες θέσεις απόρριψης ή συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές)

• H LIDL σάς προσφέρει δυνατότητες επιστροφής απευθείας στα τοπικά υποκαταστήματα και τα κεντρικά καταστήματα. Οι υπηρεσίες επιστροφής και απόρριψης παρέχονται χωρίς χρέωσή σας.

• Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής.

• Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.
• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.
• Αυτές οι δηλώσεις ισχύουν μόνο για εξοπλισμό που εγκαθίσταται και πωλείται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκειται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

14. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Αντιμετώπιση
Ο συμπιεστής δεν λειτουργεί.	Δεν υπάρχει τάση ηλεκτρικού δικτύου.	Ελέγξτε το καλώδιο, το φις, την ασφάλεια και την πρίζα ρεύματος δικτύου.
	Η τάση ηλεκτρικού δικτύου είναι υπερβολικά χαμηλή.	Αποφεύγετε τα μεγάλου μήκους καλώδια επέκτασης.Χρησιμοποιείτε καλώδιο επέκτασης με επαρκή διατομή αγωγών.
	Η εξωτερική θερμοκρασία είναι υπερβολικά χαμηλή.	Μη χρησιμοποιείτε τον εξοπλισμό σε εξωτερική θερμοκρασία μικρότερη από +5 °C.
	Το μοτέρ υπερθερμαίνεται.	Αφήστε το μοτέρ να κρυώσει, αν χρειάζεται εξαλείψτε την αιτία της υπερθέρμανσης.
Ο συμπιεστής λειτουργεί, αλλά δεν υπάρχει πίεση.	Μη στεγανή βαλβίδα ασφαλείας.	Επικοινωνήστε με το τοπικό σας κέντρο σέρβις. Αναθέτετε τις επισκευές μόνο σε εκπαιδευμένο προσωπικό.
	Έχουν καταστραφεί στεγανοποιήσεις.	Ελέγξτε τις στεγανοποιήσεις, αναθέστε σε εξειδικευμένο συνεργείο την αντικατάσταση των κατεστραμμένων στεγανοποιήσεων.
	Μη στεγανή τάπα αποστράγγισης για το νερό συμπύκνωσης.	Σφίξτε συμπληρωματικά τη βίδα με το χέρι. Ελέγξτε το στεγανοποιητικό πάνω στη βίδα, αντικαταστήστε το αν χρειάζεται.
Ο συμπιεστής λειτουργεί, εμφανίζεται πίεση στο μανόμετρο, ωστόσο τα εργαλεία δεν λειτουργούν.	Μη στεγανές στεγανοποιήσεις εύκαμπτου σωλήνα.	Ελέγξτε και αν χρειάζεται αντικαταστήστε τον εύκαμπτο σωλήνα πεπιεσμένου αέρα και τα εργαλεία.
	Μη στεγανός ταχυσύνδεσμος.	Επικοινωνήστε με το τοπικό σας κέντρο σέρβις. Αναθέτετε τις επισκευές μόνο σε εκπαιδευμένο προσωπικό.
	Έχει ρυθμιστεί πολύ χαμηλή πίεση στον ρυθμιστή πίεσης.	Ανοίξτε κι άλλο τον ρυθμιστή πίεσης.

15. Εγγυηση

Αξιότιμη πελάτισα, αξιότιμε πελάτη,

Τα προϊόντα μας υπόκεινται σε αυστηρούς ελέγχους ποιότητας. Εάν παρ'όλα αυτά κάποτε δεν λειτουργήσουν άψογα, λυπούμαστε πολύ και σας παρακαλούμε να αποτανθείτε προς το τμήμαμας Εξυπηρέτησης Πελατών, στη διεύθυνση που αναφέρετε σε αυτή την εγγύηση. Ευχαρίστως σας βοηθούμε και τηλεφωνικώς στον αριθμό που αναφέρετε πιο κάτω. Για την κατίσχυση των αξιώσεων εγγύησης ισχύουν τα εξής:

• Αυτοί οι όροι εγγύησης ρυθμίζουν πρόσθετες παροχές εγγύησης. Από την εγγύηση αυτή δεν θίγονται οι νόμιμες αξιώσεις σας για εγγύηση. Η παροχή της εγγύησής μας είναι για σας δωρεάν
  Η εγγύηση καλύπτει αποκλειστικά και μόνο βλάβες που οφείλονται σε ελαπώματα υλικών ή παραγωγής και περιορίζονται στην αποκατάσταση αυτών των ελαπωμάτων ή την αντικατάσταση της συσκευής. Παρακαλούμε να προσέξετε πως οι συσκευές μας δεν προορίζονται για τη βιομηχανία, τη βιοτεχνία και την επαγγελματική χρήση. Για το λόγο αυτό δεν υφίσταται σύμβαση εγγύησης σε περίπτωση χρήσης της συσκευής στη βιομηχανία, βιοτεχνία, για επαγγελματικό ή άλλο παρόμοιο σκοπό. Από την εγγύησή μας αποκλείονται πέραν τούτου αποζημιώσεις για βλάβες μεταφοράς, βλάβες οφειλόμενες σε μη τήρηση της Οδηγίας συναρμολόγησης, ή σε εσφαλμένη εγκατάσταση, μη τήρηση της Οδηγίας χρήσης (π.χ. σύνδεση σε λάθος τάση δικτύου ή είδος ρεύματος), καταχρηστική ή όχι ορθή χρήση (π.χ. υπερφόρτωση ή χρήση μη εγκεκριμένων ανταλλακτικών εργαλείων ή εξαρτημάτων), μη τήρηση των Υποδείξεων συντήρησης και ασφαλείας, είσοδος ξένων αντικειμένων στη συσκευή (όπως π.χ. άμμος ή σκόνη), χρήση βίας ή εξωτερική επίδραση (όπως π.χ. βλάβες από ππώση) καθώς και βλάβες που οφείλονται σε κοινή φθορά.

Η αξίωση εγγύησης εκπίπτει σε περίπτωση που έγιναν ήδη ξένες επεμβάσεις στη συσκευή.

• Η διάρκεια της εγγύησης ανέρχεται σε 3 έτη και αρχίζει από την ημερομηνία αγοράς της συσκευής. Οι αξιώσεις εγγύησης πρέπει να κατισχυθούν πριν την πάροδος της προθεσμάις της εγγύησης εντός δύο εβδομάδων από την διαπίστωση του ελαπώματος. Αποκλείεται η κατίσχυση αξιώσεων εγγύησης μετά την πάροδο της προθεσμίας της εγγύησης.Με την αντικατάσταση της συσκευής, σύμφωνα με το ΝΟΜΟ 2251/1994, ξεκινάει εκ νέου ο χρόνος εγγύησης.
• Για την προβολή της αξίωσής σας έναντι της εγγύησης, παρακαλούμε να απευθυνθείτε στη διεύθυνση σέρβις που αναφέρεται παρακάτω. Εφόσον η απαιτησή σας βρίσκεται εντός της περιόδου εγγύησης, θα θέσουμε στη διάθεσή σας ένα δελτίο επιστροφής, με το οποίο μπορείτε να μας αποστείλετε χωρίς χρέωσή σας την ελαττωματική συσκευή. Παρακαλούμε επίσης να μας περιγράψετε την αιτία για την διαμαρτυρία σας όσο πιο αναλυτικά γίνεται. Έάν το ελάττωμα της συσκευής σας καλύπτεται από την εγγύησή μας, είτε θα σας επιστραφεί ταχύτατα η επισκευασμένη συσκευή σας, είτε θα λάβετε μία νέα συσκευή

Φυσικά επισκευάζουμε ευχαρίστως έναντι αμοιβής και ελαπώματα στη συσκευή σας που δεν καλύπτονται ή δεν καλύπτονται πλέον από την εγγύηση. Για το σκοπό αυτό σας παρακαλούμε να αποστείλετε τη συσκευή σας στη διεύθυνση του τμήματος μας για Εξυπηρέτηση Πελατών

Ανοικτή γραμμή σέρβις (GR/CY):

00800 4003 4003

(0,00 €/Min.)

Διεύθυνση e-mail (GR):

Διεύθυνση e-mail (CY):

[e-mail]

Διεύθυνση σέρβις (GR/CY):

GEORGE C SOLOMONIDES & SON LTD

PO.BOX 56236 / 169, LEONTIOS A'

GR - 3305 LIMASSOL/CYPRUS

PDF ONLINE www.1idl-service.com

Από τη διεύθυνον www.lidl-service.com μπορείτε να κατεβάσετε αυτό και πολλά άλλα εγχειρίδια, βίντεο προϊόντων και λογισμικό εγκατάστασης.

Με τον κώδικα QR μεταβαίνετε απευθείας στη σελίδα εξύπηρέτησης του Lidl (www.lidl-service.com) και μπορείτε να ανοίξετε τις οδηγίες χρήσης σας εισάγοντας τον κωδικό προϊόντος (IAN) 365039_2204.
