FWT05HATVMV1 - Κλιματισμός DAIKIN - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μονάδα πύλης επικοινωνίας για κλιματισμό
Μάρka	Daikin
Μοντέλο	FWT05HATVMV1
Διαστάσεις (Μ x Π x Υ)	80 x 25 x 15 mm
Βάρος	50 g
Τροφοδοσία	Μέσω της εσωτερικής μονάδας (5 V DC, 100 mA)
Πρωτόκολλο επικοινωνίας	Modbus RTU μέσω RS-485
Κύριες λειτουργίες	Ανάγνωση/εγγραφή καταχωρητών, έλεγχος ενεργοποίησης/απενεργοποίησης, λειτουργία, θερμοκρασία, ταχύτητα ανεμιστήρα
Συμβατότητα	Daikin FCU (fan coil units) με κύριο πίνακα DAMA
Διαμόρφωση	Διακόπτες DIP στη μονάδα (διεύθυνση 1-15) και στον κύριο πίνακα (ρυθμός μετάδοσης, ισοτιμία)
Ενδείξεις LED	TX (κίτρινο) για εκπομπή, RX (κόκκινο) για λήψη
Συνδέσεις	CN_MODBUS_MODULAR (προς κύριο πίνακα) και TB_RS485 (προς δίαυλο Modbus)
Μέγιστο μήκος καλωδίου RS-485	1000 m (μονάδα σε BMS), 500 m (μονάδα σε Η/Υ με πύλη)
Θερμοκρασία λειτουργίας	0 °C έως 50 °C
Υγρασία λειτουργίας	10 % έως 90 % (χωρίς συμπύκνωση)
Εγκατάσταση	Μέσα στο κουτί ελέγχου της εσωτερικής μονάδας, από εξειδικευμένο προσωπικό
Ασφάλεια	Αποσυνδέστε την τροφοδοσία πριν από οποιαδήποτε παρέμβαση· μην χρησιμοποιείτε σε εκρηκτική ατμόσφαιρα
Περιεχόμενα συσκευασίας	Μονάδα FCBAG, καλωδιακή δέσμη 100 mm, εγχειρίδιο εγκατάστασης και χρήσης
Συντήρηση και καθαρισμός	Καμία απαιτούμενη συντήρηση· μην καθαρίζετε με νερό
Ανταλλακτικά και επισκευασιμότητα	Δεν υπάρχουν διαθέσιμα ανταλλακτικά· επισκευή μόνο από εξειδικευμένο προσωπικό
Γενικές πληροφορίες	Αυτή η μονάδα επιτρέπει την ενσωμάτωση των Daikin FCU σε ένα σύστημα τεχνικής διαχείρισης κτιρίου (BMS) μέσω Modbus

Συχνές ερωτήσεις - FWT05HATVMV1 DAIKIN

Τι είναι η μονάδα FCBAG για Daikin FWT05HATVMV1;

Η μονάδα FCBAG είναι μια πύλη επικοινωνίας που επιτρέπει τη σύνδεση των κλιματιστικών τύπου FCU (fan coil units) Daikin σε ένα δίκτυο Modbus RTU μέσω RS-485. Επιτρέπει την ανάγνωση και εγγραφή καταχωρητών για τον απομακρυσμένο έλεγχο ενεργοποίησης/απενεργοποίησης, λειτουργίας, θερμοκρασίας, ταχύτητας ανεμιστήρα κ.λπ.

Πώς να εγκαταστήσω τη μονάδα FCBAG στο κλιματιστικό μου Daikin;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο προσωπικό. Πρώτα, αποσυνδέστε την ηλεκτρική τροφοδοσία της μονάδας. Αφαιρέστε το μεταλλικό κάλυμμα του κουτιού ελέγχου, τοποθετήστε τη μονάδα FCBAG στην προβλεπόμενη υποδοχή, συνδέστε την καλωδιακή δέσμη στον σύνδεσμο CN_MODBUS_MODULAR του κύριου πίνακα και στη συνέχεια κλείστε το κουτί. Ανατρέξτε στο εγχειρίδιο για λεπτομερή διαγράμματα.

Πώς να διαμορφώσω τη διεύθυνση Modbus της μονάδας;

Η διεύθυνση slave (1 έως 15) διαμορφώνεται μέσω του διακόπτη DIP DIP_RS485 στη μονάδα FCBAG. Κάθε ακίδα αντιστοιχεί σε ένα δυαδικό ψηφίο (1 = ON, 0 = OFF). Για παράδειγμα, για τη διεύθυνση 5, ρυθμίστε τις ακίδες 1 και 3 σε ON (δυαδικό 101 = 5). Ανατρέξτε στον πίνακα διαμόρφωσης στο εγχειρίδιο.

Τι σημαίνει το αναβόσβημα των LED TX και RX;

Η TX (κίτρινο) LED αναβοσβήνει όταν η μονάδα εκπέμπει δεδομένα στον δίαυλο Modbus. Η RX (κόκκινο) LED αναβοσβήνει όταν λαμβάνει δεδομένα. Αν και οι δύο αναβοσβήνουν τακτικά, η επικοινωνία είναι ενεργή. Αν το RX είναι σταθερό, ελέγξτε την καλωδίωση RS-485· αν το TX δεν αναβοσβήνει, ελέγξτε τη διαμόρφωση DIP του κύριου πίνακα.

Ποια καλώδια να χρησιμοποιήσω για την επικοινωνία RS-485;

Χρησιμοποιήστε ένα θωρακισμένο συνεστραμμένο ζεύγος τύπου 24 AWG, με χαρακτηριστική αντίσταση 100 ohms και χωρητικότητα διακλάδωσης 16 pF/ft. Το μέγιστο μήκος είναι 1000 μέτρα μεταξύ της μονάδας και του ελεγκτή BMS, και 500 μέτρα αν είναι συνδεδεμένο σε Η/Υ (μέσω απομονωμένης πύλης).

Είναι η μονάδα συμβατή με όλα τα μοντέλα Daikin;

Η μονάδα FCBAG είναι σχεδιασμένη για κλιματιστικά τύπου FCU που παράγονται από την Daikin Manufacturing. Απαιτεί κύριο πίνακα τύπου DAMA. Συμβουλευτείτε την τεκμηρίωση πρωτοκόλλου της μονάδας FCBAG για τη λίστα συμβατών μοντέλων χωρητικότητας.

Μπορώ να ελέγξω πολλές μονάδες με μία μόνο μονάδα;

Όχι, κάθε εσωτερική μονάδα απαιτεί τη δική της μονάδα FCBAG. Ωστόσο, πολλές μονάδες μπορούν να συνδεθούν στον ίδιο δίαυλο RS-485 (τοπολογία διαύλου) και να επικοινωνούν με έναν μόνο ελεγκτή BMS. Κάθε μονάδα πρέπει να έχει μοναδική διεύθυνση (1 έως 15).

Τι να κάνω αν η μονάδα δεν ανταποκρίνεται;

Ελέγξτε τα εξής: 1) Είναι αποσυνδεδεμένη η τροφοδοσία της εσωτερικής μονάδας; 2) Είναι σωστές οι συνδέσεις της καλωδιακής δέσμης; 3) Έχουν ρυθμιστεί οι διακόπτες DIP του κύριου πίνακα (DIP_Config) για ενεργοποίηση Modbus (ακίδα 1 σε ON); 4) Είναι η διεύθυνση της μονάδας (DIP_RS485) μοναδική και σωστή; 5) Τα καλώδια Α και Β του RS-485 δεν είναι αντιστραμμένα; Ανατρέξτε στον πίνακα αντιμετώπισης προβλημάτων στο εγχειρίδιο.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται;

Αποσυνδέετε πάντα την τροφοδοσία πριν από οποιαδήποτε παρέμβαση. Η εγκατάσταση και η συντήρηση πρέπει να γίνονται από εξειδικευμένο προσωπικό. Μην χρησιμοποιείτε τη συσκευή σε εκρηκτική ατμόσφαιρα. Μην την χειρίζεστε με βρεγμένα χέρια. Χρησιμοποιείτε μόνο τα συνιστώμενα καλώδια και σφίγγετε σωστά τις συνδέσεις για να αποφύγετε πυρκαγιές ή ηλεκτροπληξίες.

Πού μπορώ να βρω το πλήρες εγχειρίδιο χρήσης;

Το εγχειρίδιο εγκατάστασης και χρήσης παρέχεται με τη μονάδα. Μπορείτε επίσης να το κατεβάσετε δωρεάν σε μορφή PDF από τον ιστότοπο notice-facile.com αναζητώντας το μοντέλο FWT05HATVMV1. Το εγχειρίδιο είναι διαθέσιμο σε πολλές γλώσσες, συμπεριλαμβανομένων των γαλλικών.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FWT05HATVMV1 DAIKIN

Εγχειριδιο Λειτουργιας

Ελληνικά

Manual De Funcionamento

Português

Εγχειρίδιο Εγκατάστασης και Λειτουργίας Σελίδα

a) Περιεχόμενα συσκευασίας 2
b) Εισαγωγη 3
c) Προφυλάξεις ασφαλείας 3
d) Διάταξη PCB μονάδας FCBAG 4
e) Συμβατότητα 4
f) Πρωτόκολλο επικοινωνίας μονάδας FCBAG 5
g) Διαμόρφωση μονάδας FCBAG 6
h) Διαμόρφωση μονάδας 7
i) Εγκατάσταση της μονάδας 8 - 10
j) Ηλεκτρικά χαρακτηριστικά 11
k) Οδηγίες αντιμετώπισης προβλημάτων 11

ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ

1. Mováδa FCBAG.
2. Καλωδίωση με 100ΜΜ προς/από τη μητρική πλακέτα DAMA.
3. Εγχειρίδιο Εγκατάστασης και Λειτουργίας.
4. Σακούλα με φυσαλίδες.

Σημειωση:

Οι εικόνες σε αυτό το εγχειρίδιο προορίζονται αποκλειστικά για επεξήγηση προς τον χρήστη. Επίσης, ενδέχεται να διαφέρουν από τη συσκευή. Υπόκεινται σε αλλαγή δίχως προηγούμενη ειδοποίηση. Για την ανάπτυξη μελλοντικών προϊόντων.

ΕΙΣΑΓΩΓΗ

Το παρόν εγχειρίδιο παραθέτει τις διαδικασίες εγκατάστασης με σκοπό τη διασφάλιση της ασφαλούς και καλής λειτουργίας της μονάδας FCBAG. Ενδέχεται να χρειαστούν ειδικές ρυθμίσεις για να ικανοποιηθούν οι τοπικές απαιτήσεις. Πριν χρησιμοποιήσετε την πύλη, διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών και φυλάξτε το για μελλοντική χρήση.

Αυτή η εφαρμογή προορίζεται για χρήση από ειδικούς ή εκπαιδευμένους χρήστες σε εμπορικά κέντρα, στην ελαφρά βιομηχανία και σε κτίρια γραφείων, ή για εμπορική χρήση από μη εξειδικευμένα άτομα.

Η συσκευή δεν προορίζεται για χρήση από παιδιά και άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητές, ή από άτομα χωρίς εμπειρία και γνώσεις, εκτός εάν τη χειρίζονται σύμφωνα με τις οδηγίες ή υπό την επίβλεψη κάποιου ατόμου υπεύθυνου για την ασφάλειά τους.

Μην αφινετε τα παιδιά χωρίο επιτήρηση, προκειμένου να εξασφαλίσετε ότι δεν παίζουν με τη συσκευή.

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

1. Η εγκατάσταση και η συντήρηση θα πρέπει να εκτελείται από εξειδικευμένο άτομο που γνωρίζει τον τοπικό κώδικα και τους κανονισμούς, και έχει πείρα με τέτοιου είδους συσκευές.
2. Βεβαιωθείτε ότι η μονάδα είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ πριν την εγκαταστήσετε ή την συντηρήσετε.
3. Κίνδυνος ηλεκτροπληξίας, μπορεί να προκληθεί τραυματισμός ή θάνατος. Αποσυνδέστε όλα τα τροφοδοτικά ρεύματος πριν από το σέρβις.
4. MHN τραβάτε το καλώδιο ρεύματος ενόσω η τροφοδοσία είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ. Κάτι τέτοιο μπορεί να προκαλέσει σοβαρές ηλεκτρικές εκκενώσεις με κίνδυνο πυρκαγιάς.

ΠΡΟΣΟΧΗ

Κατά την εγκατάσταση, λάβετε υπόψη τις παρακάτω σημαντικές παρατηρήσεις.

1. Μην εγκαθιστάτε τη μονάδα σε σημεία όπου ενδέχεται να σημειωθεί διαρροή εύφλεκτου αερίου.
2. Χρησιμοποιείτε μόνο τα ενδεδειγμένα καλώδια για την καλωδίωση. Οι συνδέσεις πρέπει να είναι γερές χωρίς όμως να καταπονούνται οι ακροδέκτες.

Η ακατάλληλη σύνδεση ή στερέωση μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

1. Μην χειρίζεστε με βρεγμένα χέρια / μην πλένετε τη μονάδα με νερό.

Μπορεί να προκληθεί ηλεκτροπληξία.

1. Μην εγκαθιστάτε οποιαδήποτε συσκευή θέρμανσης πολύ κοντά στην πύλη ούτε να τη χρησιμοποιείτε εκεί όπου υπάρχουν ορυκτέλαια, ατμοί λαδιών, γιατί αυτό μπορεί να προκαλέσει το λιώσιμο των πλαστικών μερών ή την παραμόρφωση ως αποτέλεσμα υπερβολικής θέρμανσης ή χημικής αντίδρασης.

2. Μην χρησιμοποιείτε ενωμένα και συνεστραμμένα καλώδια για την τροφοδοσία.

3. Ο εξοπλισμός δεν προορίζεται για χρήση σε μια δυνητικά εκρήξιμη ατμόσφαιρα.

ΔΙΑΤΑΞΗ ΡСΒ ΜΟΝΑΔΑΣ ΤΕΒΑG

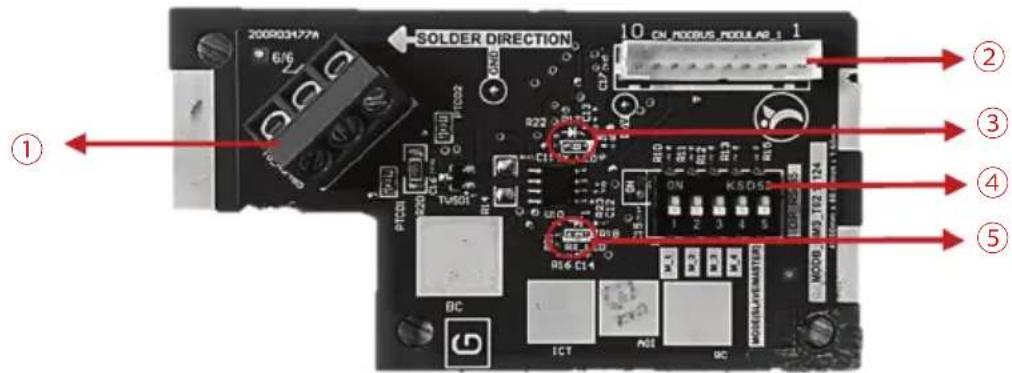

① TB_RS485 : Συνδετήρας για σύνδεση σε άλλη Μονάδα FCBAG και Modbus Master.
② CN_MODBUS_MODULAR_1 : Συνδετήρας σε CN_MODBUS_MODULAR (BMSW)
③ TX_LED : 'Ενδειξη μετάδοσης δεδομένων σε εξέλιξη.
④ DIP_RS485 : Ρύθμιση διαμόρφωσης μονάδας.
⑤ RX_LED : 'Ενδειξη λήψης δεδομένων σε εξέλιξη.

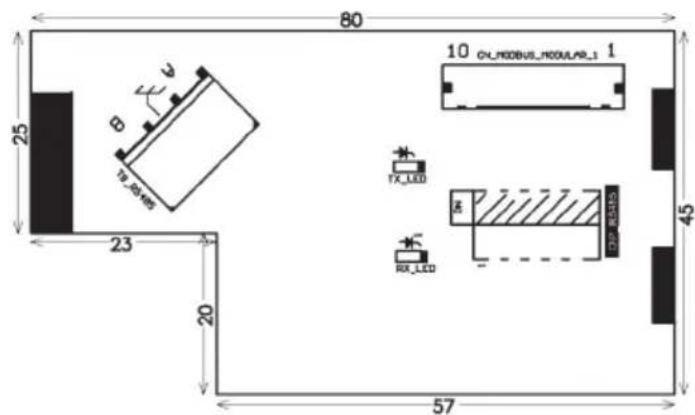

*Διαστάσεις σε mm

ΣΥΜΒΑΤΟΤΗΤΑ

Ελεγκτής μητρικής πλακέτας

Μπορεί να χρησιμοποιηθεί μόνο σε συνδυασμό με μονάδες κλιματιστικών τύπου FCU κατασκευασμένες από την DAIKIN.

Ανατρέξτε στην τεκμηρίωση του Πρωτοκόλλου μονάδας FCBAG για τη λίστα των κατάλληλων μοντέλων.

ΠΡΩΤΟΚΟΛΛΟ ΕΠΙΚΟΙΝΩΝΙΑΣ ΜΟΝΑΔΑΣ ΤΖΒΑΓ

Παρακάτω βρίσκεται ο υποστηριζόμενος κωδικός λειτουργίας:

Κωδικός λειτουργίας	Περιγραφή Παρατηρήσεις
0x03	Ανάγνωση μητρώου διατήρησης	-
0x04	Ανάγνωση μητρώου εισόδου	-
0x06	Προεπιλεγμένο μονό μητρώο	Σε περίπτωση που το PCB δεν λειτουργεί σωστά, βεβαιωθείτε ότι το λογισμικό της μονάδας FCBAG δεν εξαναγκάζει την αποστολή κωδικού λειτουργίας εντολής 0x10 σε αντικατάσταση του κωδικού λειτουργίας 0x06 στη ρύθμιση πρωτοκόλλου.
0x10	Προεπιλεγμένο πολλαπλό μητρώο	Ο κωδικός λειτουργίας 0x10 πρέπει να ελέγχει περισσότερες από 1 διευθύνσεις σε μια μοναδική εντολή.

Ανάγνωση μητρώου εισόδου (0x04)

Διεύθυνση Ανάγνωση/Εγγραφή (R/W) Ορισμός
30001 R Κατάσταση μονάδας FCBAG
30002 R Κατάσταση σύνδεσης εσωτερικής		μονάδας
31002 R		Ελάχιστο και μέγιστο όριο ρυθμισμένης θερμοκρασίαςψύξης της εσωτερικής μονάδας
31003 R		Ελάχιστο και μέγιστο όριο ρυθμισμένης θερμοκρασίαςθέρμανσης της εσωτερικής μονάδας
32001 R		Κατάσταση Ενεργοποίησης/Απενεργοποίησης, κατεύθυνσηανεμιστήρα, ένταση ανεμιστήρα
32002 R Τρόπος λειτουργίας
32003 R Ρυθμισμένη θερμοκρασία εσωτερικής μονάδας
32004 R Κωδικός Σφάλματος
32005 R Ένδειξη θερμοκρασίας δωματίου
32006 R Αισθητήρας θερμοκρασίας δωματίου εσωτερικής μονάδας
32201 R Θερμοκρασία 1 εσωτερικού πηνίου
32500 R Κατάσταση συμπιεστή / βαλβίδας

Ανάγνωση μητρώου διατήρησης (0x03)

Προεπιλεγμένο μονό και πολλαπλό μητρώο (0x06 και 0x10)

Διεύθυνση Ανάγνωση/Εγγραφή (R/W) Ορισμός
42001 R/W		Κατάσταση Ενεργοποίησης/Απενεργοποίησης, κατεύθυνση ανεμιστήρα, ένταση ανεμιστήρα
42002 R/W	Τρόπος λειτουργίας
42003 R/W	Ρύθμιση θερμοκρασίας
42010 R/W	Απενεργοποίηση ελέγχου χειριστηρίου
42011 R/W	Εξαναγκαστική απενεργοποίηση συμπιεστή / βαλβίδας

ΔΙΑΜΟΡΦΩΣΗ ΜΟΝΑΔΑΣ ΤСВΑG

Η ρύθμιση του διακόπτη δίρ στη θέση ΕΝΕΡΓΟΠΟΙΗΣΗΣ ενεργοποιεί τη λειτουργία που έχει ανατεθεί σε αυτόν. Διαμορφώστε τη ρύθμιση του διακόπτη δίρ της μητρικής πλακέτας (DIP_Config) σύμφωνα με την προτίμηση επιλογής λειτουργίας και τον παρακάτω πίνακα.

Διακόπτης dip στη μητρική πλακέτα (DIP_Confi g):

Διακόπτης DIP Ακίδα Λειτουργια ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗ
DIP_Confi g	1 Modbus Απενεργοποίηση Ενεργοποίηση
	2 Puθμός baud 9600bps 19200bps
	3 Bit διακοπής 1 (Ισοτιμία) 2 (χωρίς ισοτιμία)
	4	Ισοτιμία*	Άρτια	Περιττή
	5 Δεσμευμένη	Απενεργοποίηση Ενεργοποίηση

*Η ρύθμιση ισοτιμίας ενεργοποιείται όταν το Bit διακοπής έχει ρυθμιστεί στη θέση ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ (Ισοτιμία).

Διαμορφώστε την ταυτότητα μονάδας ρυθμίζοντας τον διακόπτη d'ip (DIP_RS485) και καταμετρήστε με το λογισμικό της μονάδας FCBAG.

Διακόπτης díp στη μονάδα FCBAG:

Διακόπτης DIP Ακίδα Λειτουργια ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗ
DIP_RS485	1	Διεύθυνση εξαρτημένης συσκευής	0: Χωρίς επικοινωνία Modbus1-15: Διεύθυνση εξαρτημένης συσκευήςΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: 0, ΕΝΕΡΓΟΠΟΙΗΣΗ:1
	2
	3
	4
	5	Δεσμευμένη

ΔΙΑΜΟΡΦΩΣΗ ΜΟΝΑΔΑΣ

Ρύθμιση διαμόρφωσης μονάδας για τον διακόπτη dίρ στη μονάδα FCBAG (DIP_RS485)

Διεύθυνσημονάδας	Διαμόρφωση DIP	Δυαδική σε Δεκαδική(ανάγνωση από δεξιά προς τα αριστερά)	Διεύθυνσημονάδας	Διαμόρφωση DIP	Δυαδική σε Δεκαδική(ανάγνωση από δεξιά προς τα αριστερά)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

ΕΓΚΑΤΛΣΤΑΣΗ ΤΗΣ ΜΟΝΛΑΔΑΣ

A) Βήμα για τη συναρμολόγηση της μονάδας FCBAG στη μονάδα.

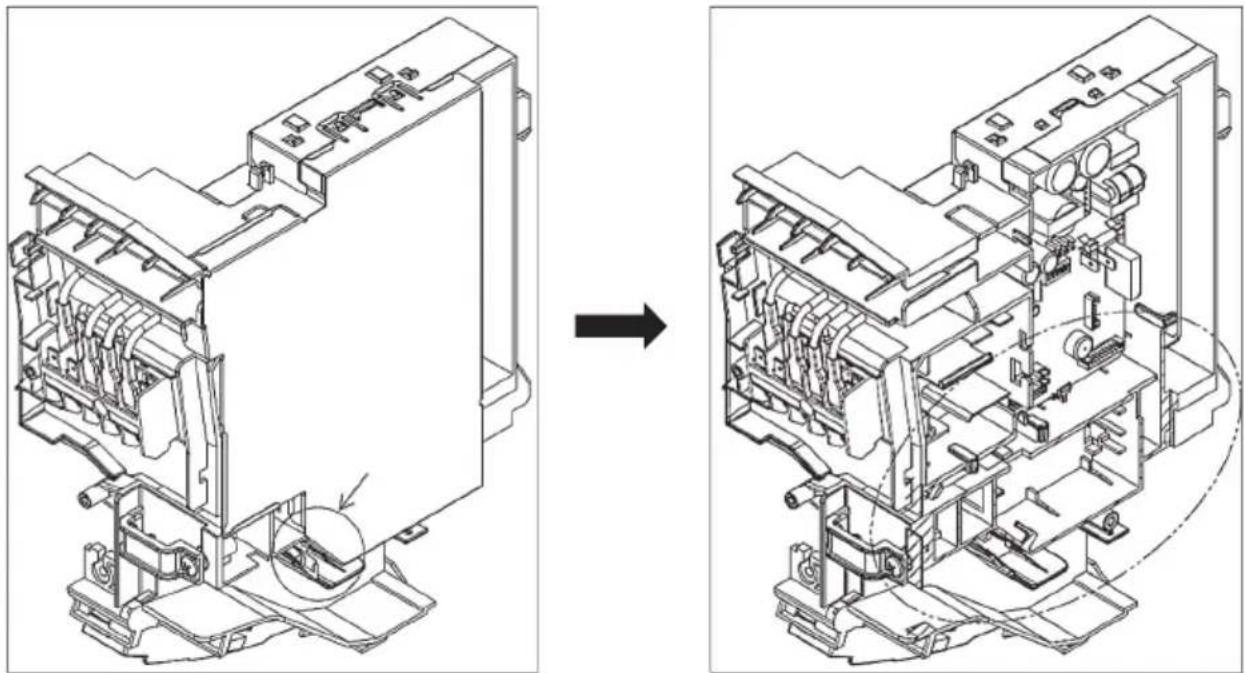

1. Αφαιρέστε το μεταλλικό κάλυμμα του κιβωτίου ελέγχου όπως φαίνεται παρακάτω.

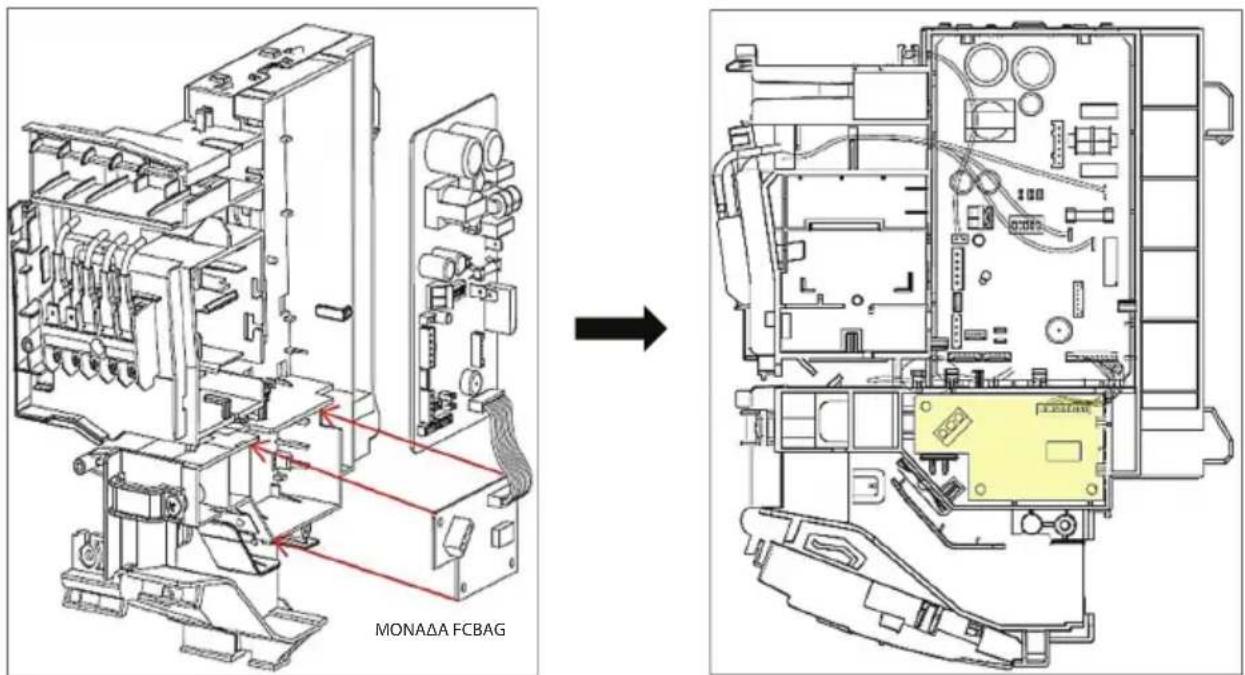

1. Τοποθετήστε τη μονάδα FCBAG στην ειδική υποδοχή και βεβαιωθείτε ότι έχει εισαχθεί πλήρως στο άγκιστρο.

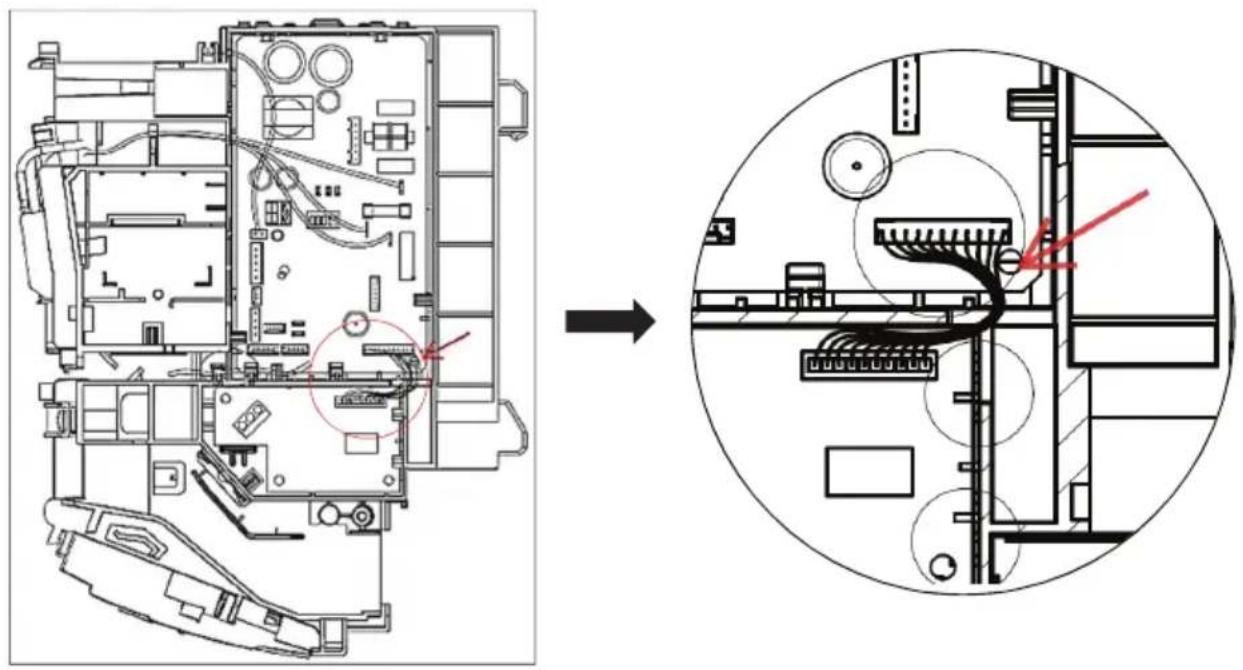

1. Κατόπιν συνδέστε το καλώδιο στην πλευρά της Μητρικής πλακέτας του CN_MODBUS_MODULAR.

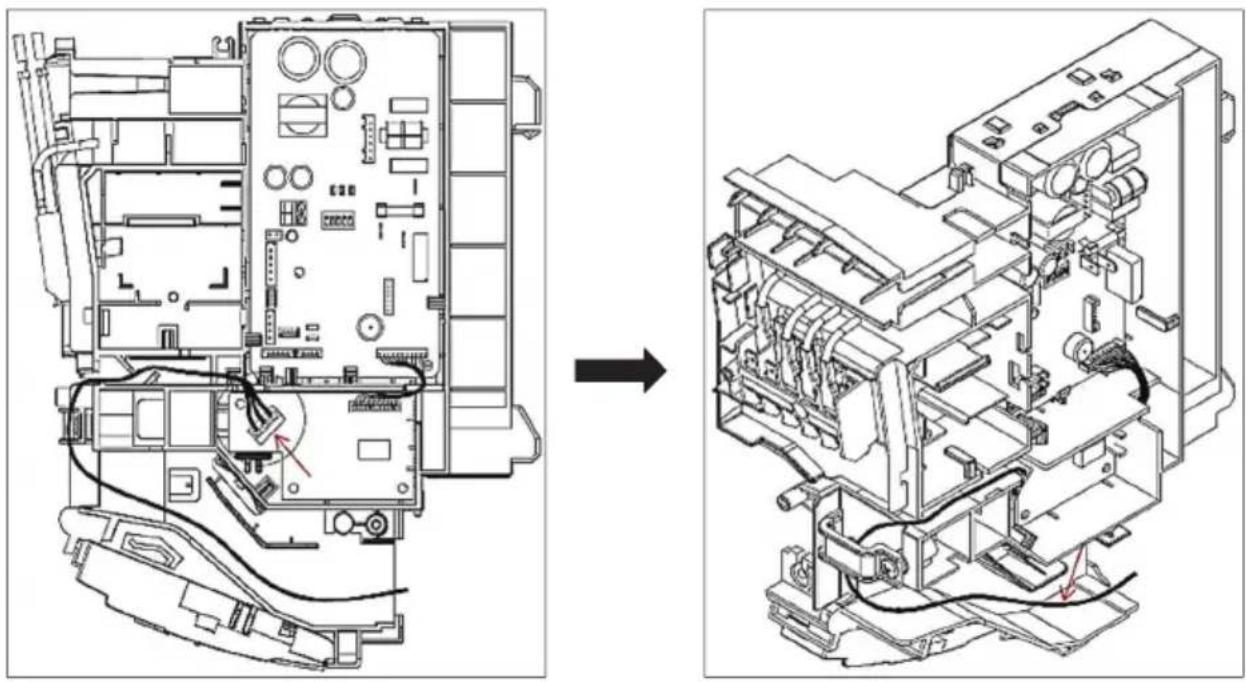

1. Εισαγάγετε το καλώδιο RS485 σύμφωνα με την παρακάτω δρομολόγηση.

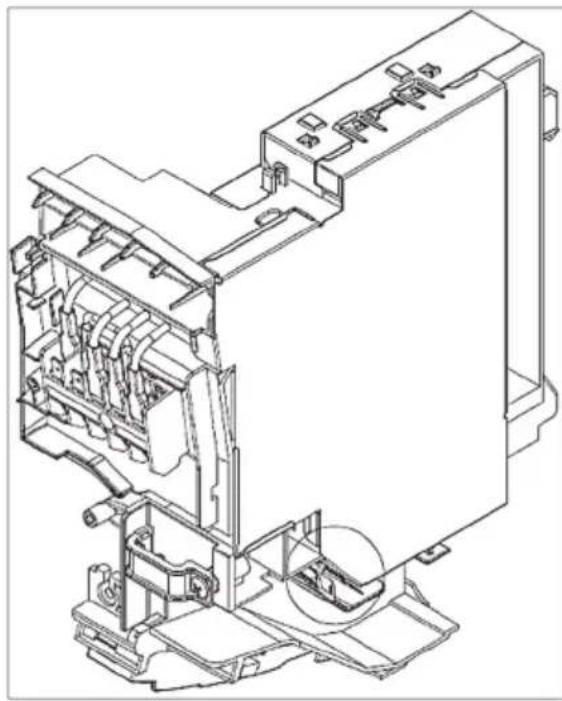

1. Ανατρέξτε στην Εγκατάσταση Μονάδας IOM για τη διαμόρφωση της μονάδας FCBAG και κλείστε το κιβώτιο ελέγχου με το μεταλλικό κάλυμμα όπως φαίνεται παρακάτω.

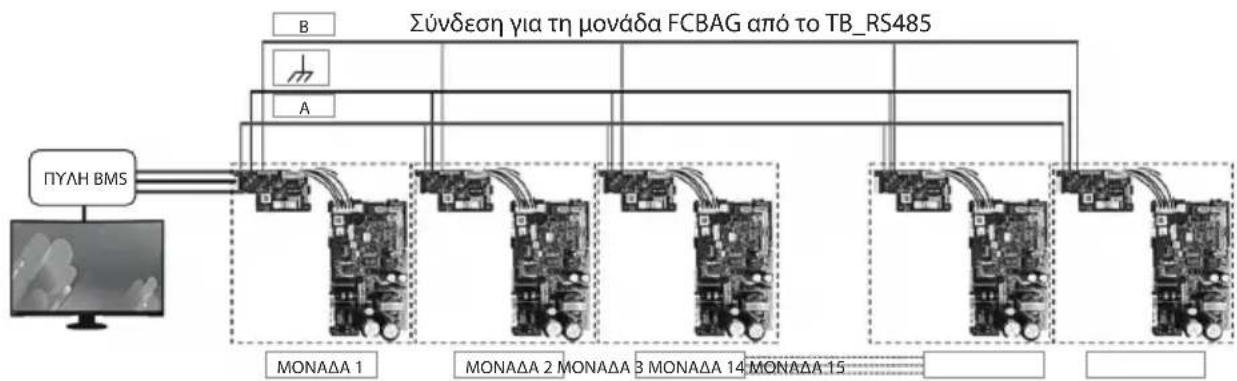

B) Διάγραμμα καλωδίωσης για συνδέσεις μεταξύ της μονάδας FCBAG με τη χρήση του συνδετήρα TB_RS485.

ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Συνιστώμενες προδιαγραφές καλωδίου και μέγιστο μήκος καλωδίου.

Σύνδεση	Τύπος επικοινωνίας	Προδιαγραφές καλωδίου	Μέγιστο μήκος καλωδίου
Μονάδα FCBAG με Μητρική πλακέτα	IO Καλωδίωση 10W 100mm
Μονάδα FCBAG με BMS	RS-485	Θωρακισμένο συνεστραμμένο ζεύγος 24AWG.Χαρακτηριστική σύνθετη αντίσταση: 100 OhmΠαράλληλη χωρητικότητα: 16pF/ft	1000 μέτρα
Μονάδα FCBAG με υπολογιστή*	RS-485	Θωρακισμένο συνεστραμμένο ζεύγος 24AWG.Χαρακτηριστική σύνθετη αντίσταση: 100 OhmΠαράλληλη χωρητικό τητα: 16pF/ft	500 μέτρα

** Για σύνδεση με υπολογιστή, απαιτείται μονωμένη πύλη ή μετατροπέας (RS485 σε RS232).

ΟΔΗΓΙΕΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

No	Πρόβλημα	Λυχνία LED		Λύση
		RX_LED (Κόκκινη) TX_LED (Κίτρινη)
1	Το λογισμικό FCBAG μπορεί να διαβάσει σήμα από τη μητρική πλακέτα αλλά δεν μπορεί να ελέγξει τη μητρική πλακέτα.	Αναβοσβήνει Αναβοσβήνει		Ελέγξτε το DIP_Confi g της μητρικής πλακέτας ώστε να αντιστοιχεί με τη ρύθμιση λογισμικού Modbus.
2	i) Ta A & B στο καλώδιο TB_RS485 είναι αντεστραμμένα.ii) To A ή B στο TB_RS485 είναι ανοιχτό.	Η KOKKINH ΛΥΧΝΙΑ LED είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ αλλά δεν αναβοσβήνει	Δεν αναβοσβήνει	Ελέγξτε τη σύνδεση καλωδίου στο TB_RS485
3	Λάθος ρύθμιση στο DIP_Confi g της μητρικής πλακέτας	Αναβοσβήνει Δεν αναβοσβήνει		Βεβαιωθείτε ότι μόνο ο διακόπτης díp αρ. "E" είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ για τη λειτουργία MODBUS.

** Ανατρέξτε στη διάταξη της μονάδας FCBAG για τη θέση της λυχνίας LED.
