MANUAL DE UTILIZADOR FWT05HATVMV1 DAIKIN

Manual de Instalação e Funcionamento Página

a) Conteúdo da embalagem 2
b) Introdução 3
c) Precaução de segurança 3
d) Diagrama da PCB do Módulo FCBAG 4
e) Compatibilidade 4
f) Protocolo de comunicação do Módulo FCBAG 5
g) Confi guração do Módulo FCBAG 6
h) Confi guração da unidade 7
i) Instalação da unidade 8 - 10
j) Característica elétrica 11
k) Diretriz para a resolução de problemas 11

CONTEÚDO DA EMBALAGEM

1. Módulo FCBAG.
2. Chicote de fi os com 100MM para/desde a placa principal DAMA.
3. Manual de Instalação e Funcionamento.
4. Saco de plástico de bolhas.

Nota :

As ilustrações deste manual destinam-se apenas a ser uma explicação para o utilizador. E podem diferir da verdadeira máquina. Estão sujeitas a alterações sem aviso prévio. Para o desenvolvimento de futuros produtos.

INTRODUÇÃO

Este manual fornece os procedimentos de instalação para assegurar um bom padrão de funcionamento e seguro do módulo FCBAG. Pode ser necessário um ajuste especial para adaptação ao requisito local. Antes de utilizar a sua gateway, por favor leia este manual de instruções cuidadosamente e guarde-o para futura referência.

Esta aplicação é destinada ao uso por utilizadores especializados ou com a devida formação em lojas, nas indústrias leves e em escritórios ou para uso comercial por leigos.

Este aparelho não se destina a utilização por pessoas (incluindo crianças) com limitações das capacidades físicas, sensoriais ou mentais, ou com falta de experiência ou de conhecimentos, salvo se sob supervisão ou formação adequadas relativamente à utilização do aparelho, facultadas por alguém responsável pela segurança dessas pessoas.

As crianças devem ser supervisionadas, para que não hajapossibilidade de brincarem com o aparelho.

PRECAUÇÃO DE SEGURANÇA

AVISO

1. A instalação e manutenção deve ser executada por pessoas qualifi cadas que estejam familiarizadas com o código local e regulamento, e tenham experiência com este tipo de aparelhos.
2. Confi rme que a unidade foi DESLIGADA antes de ser inatalada ou fazer a manutenção.
3. Risco de choque eléctrico, poderá causar ferimentos ou morte. Desligar toda a alimentação eléctrica restante antes de realizar qualquer manutenção.
4. NÃO puxe o cabo de energia quando a energia estiver LIGADA. Isto pode provocar graves choques eléctricos que podem resultar em perigosos incêndios.

CUIDADO

Por favor tome nota dos seguintes pontos importantes ao instalar.

1. Não instale a unidade onde possa ocorrer fuga de gás infl amável.
2. Utilize apenas os cabos recomendados na ligação elétrica. As ligações devem ser firmes mas não devem exercer tensão sobre os terminais.
   ! Uma ligação ou fi xação indevida pode causar incêndios ou choques elétricos.
3. A unidade não deve ser manuseada com mãos molhadas/lavada com água.
   ! Podem ocorrer choques elétricos.
4. Não coloque a funcionar nenhum aparelho de calor demasiado perto da gateway nem use numa divisão onde existam óleos minerais, fumos de óleo ou vapores de óleo, tal poderá levar a que as partes de plástico se derretam ou se deformem resultado do calor excessivo ou de reação química.
5. Não utilize fi os juntos e torcidos para a entrada da fonte de energia.
6. O equipamento não se destina a ser utilizado numa atmosfera potencialmente explosiva.

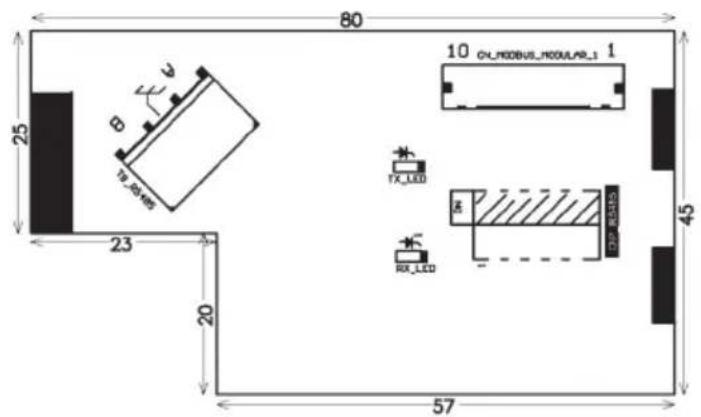

DIAGRAMA DA PCB DO MÓDULO FCBAG

200R03H77M 6/6 SOLDER DIRECTION 10 CN HODUS RODULAR 1 ① ② ③ ④ ⑤ ⑥ BC ICT ACI BC R16 C14 R22 T4501 ON KSD53 1 2 3 4 5 124 ①

① TB_RS485 : Conector para ligação ao outro módulo FCBAG e ao Modbus Mestre.
② CN_MODBUS_MODULAR_1 : Conector do CN_MODBUS_MODULAR (BMSW)
③ TX_LED : Indicação de transmissão de dados em curso.
④ DIP_RS485 : Defi nição da confi guração da unidade.
⑤ RX_LED : Indicação de receção de dados em curso.

80 25 10 CHLMODBUS_MODULAR_1 1 23 20 TX_LED RX_LED 45 57

*Dimensão em mm

COMPATIBILIDADE

Controlador da placa principal

Só pode ser utilizado em conjunto com unidades de ar condicionado do tipo FCU produzidas pela DAIKIN Manufacturing.

Consulte os documentos do Protocolo do Módulo FCBAG para obter a lista da capacidade dos modelos.

PROTOCOLO DE COMUNICAÇÃO DO MÓDULO FCBAG

Abaixo encontra-se o código da função suportada:

Código da função	Descrição Observações
0x03	Ler registo de retenção	-
0x04 Ler registo de entrada -
0x06	Registo único predefi nido	Se a PCB não funcionar corretamente, certifi que-se de que o software do módulo FCBAG não força o envio do comando do código da função 0x10 em vez do código da função 0x06 na defi nição do protocolo.
0x10	Registo múltiplo predefi nido	O código da função 0x10 deve controlar mais do que 1 endereço num único comando.

Endereço Ler/Escrever (R/W) Defi nição
30001 R Estado do Módulo FCBAG
30002 R Estado da ligação da unidade interior
31002 R		Limites mínimo e máximo da temperatura defi nida de arrefecimento da unidade interior
31003 R		Limites mínimo e máximo da temperatura defi nida de aquecimento da unidade interior
32001 R		Estado Ligar/Desligar, Direção da ventoinha, Volume da ventoinha
32002 R Modo de funcionamento
32003 R Temperatura defi nida da unidade interior
32004 R Código de erro
32005 R Indicação da temperatura ambiente
32006 R Sensor da temperatura ambiente da unidade interior
32201 R Temperatura da bobina interior 1
32500 R Estado do compressor/da válvula

Ler registo de retenção (0x03)

Endereço Ler/	Escrever (R/W) Defi nição
42001 R/W		Estado Ligar/Desligar, Direção da ventoinha, Volume da ventoinha
42002 R/W	Modo de funcionamento
42003 R/W	Temperatura defi nida
42010 R/W	Desativar o controlo do terminal móvel
42011 R/W	Desativação forçada do compressor/da válvula

CONFIGURAÇÃO DO MÓDULO FCBAG

Ajustar o interruptor DIP para a posição “LIGADO” ativa a função atribuída ao mesmo. Confi gure o interruptor DIP da definição da placa principal (DIP_Confi g) de acordo com a preferência da opção operacional e a tabela abaixo.

Interruptor DIP Pino Função DESLIGADO LIGADO
DIP_Confi g	1 Modbus Desactivar Ativar
	2 Taxa de transmissão 9600bps 19200bps
	3 Bit de paragem 1 (Paridade)		2 (Sem paridade)
	4	Paridade*	Par	Ímpar
	5	Reservado Desactivar		Ativar

* A definição da paridade é ativada quando o Bit de Paragem é confi gurado para DESLIGADO (Paridade).

Confi gure a ID da unidade confi gurando o interruptor DIP (DIP_RS485) e corresponda com o software do Módulo FCBAG.

Interruptor DIP no módulo FCBAG:

Interruptor DIP Pino Função DESLIGADO LIGADO
DIP_RS485	1	Endereço do escravo	0: Sem comunicação do Modbus1-15: Endereço do escravoDESLIGADO: 0; LIGADO: 1
	2
	3
	4
	5	Reservado

CONFIGURAÇÃO DA UNIDADE

Definição da configuração da unidade do interruptor DIP no Módulo FCBAG (DIP_RS485)

Endereço da unidade	Confi guração do DIP	Binário em decimal (ler da direita para a esquerda)	Endereço da unidade	Confi guração do DIP	Binário em decimal (ler da direita para a esquerda)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

INSTALAÇÃO DA UNIDADE

A) Passo para montar o Módulo FCBAG na unidade.

1. Remova a cobertura metálica da caixa de controlo de acordo com o indicado abaixo.

1. Insira o módulo FCBAG na ranhura dedicada e certifi que-se de que se encontra introduzido na totalidade no gancho.

MÓDULO FCBAG

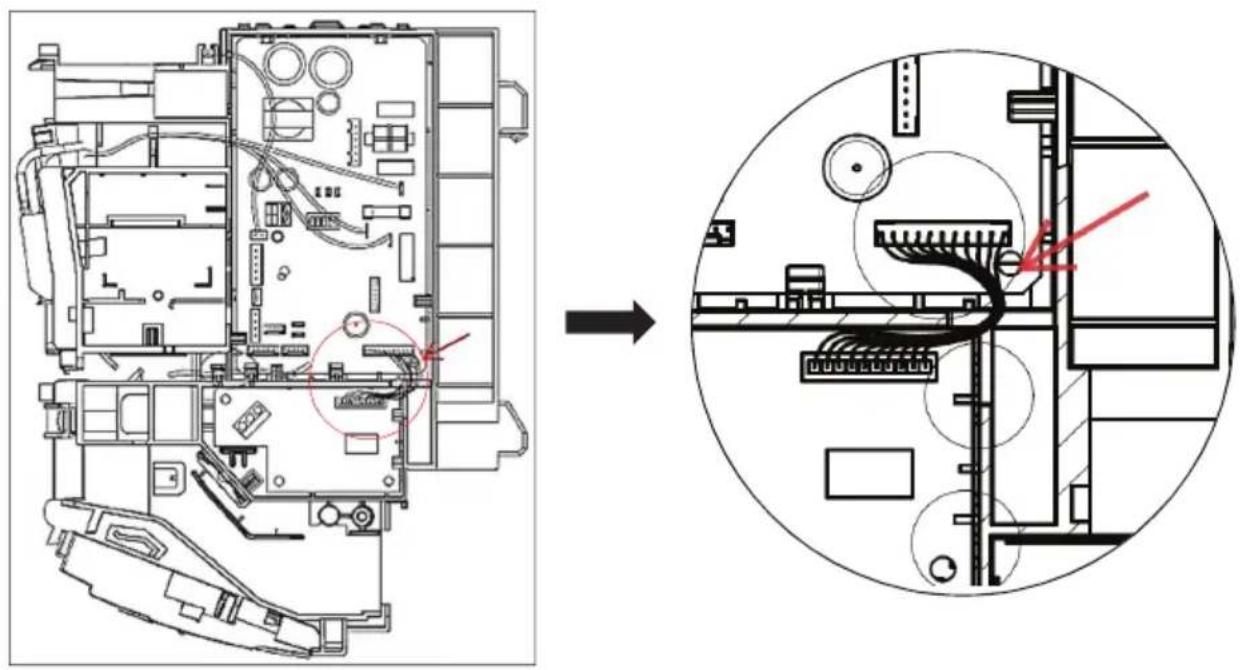

1. Ligue então o fi o ao lado da placa principal do CN_MODBUS_MODULAR.

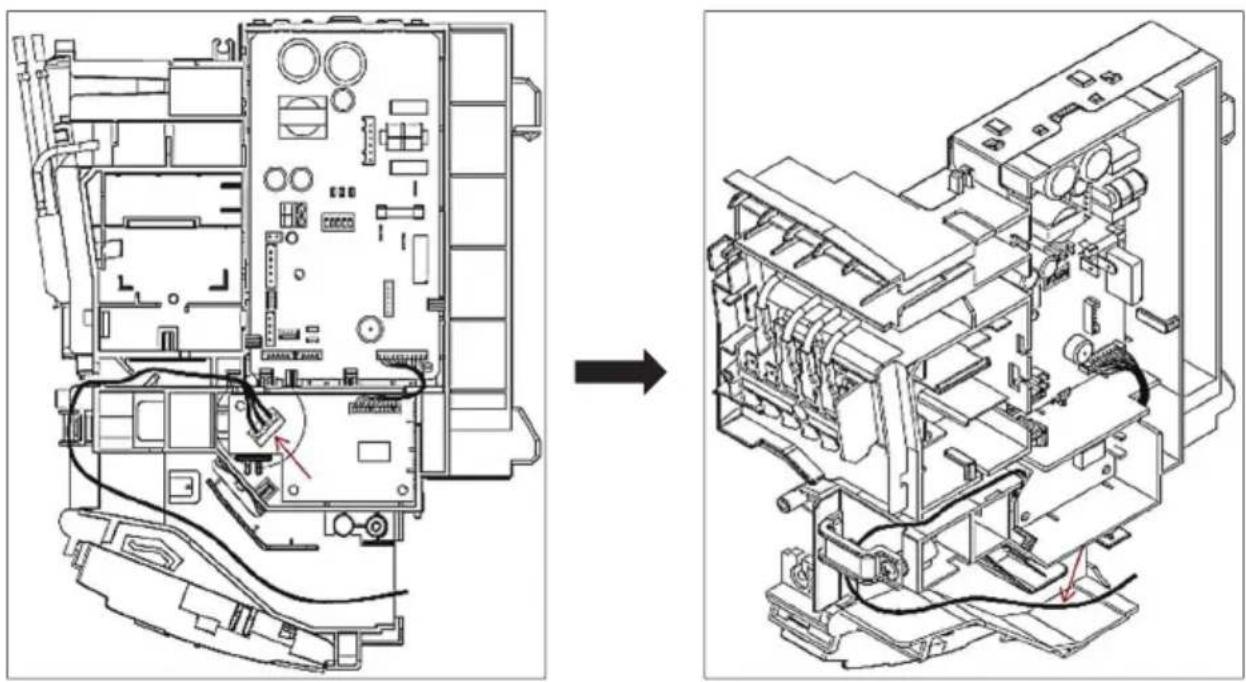

1. Insira o fi o RS485 de acordo com o encaminhamento abaixo.

1. Consulte as indicações de Instalação da unidade IOM para confi guração do módulo FCBAG e feche a caixa de controlo com a cobertura metálica conforme indicado abaixo.

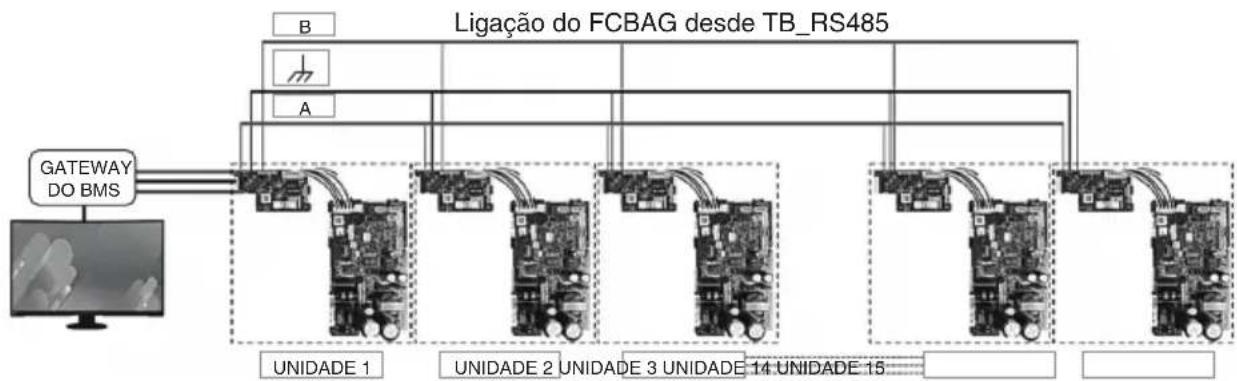

B) Diagrama da cablagem das ligações entre o módulo FCBAG, utilizando o conector TB_RS485.

CARACTERÍSTICA ELÉTRICA

Especifi cação recomendada do fi o e comprimento máximo do fi o.

Ligação	Tipo de comunicação	Especificação do fio	Comprimento máx. do fi o
Módulo FCBAG para a placa principal	IO Chicote	de fi o de 10W 100mm
Módulo FCBAG para o BMS	RS-485	Par entrançado e blindado de 24AWG. Impedância característica: 100 Ohm Capacitância da derivação: 16 pF/ft	1000 metros
Módulo FCBAG para o PC*	RS-485	Par entrançado e blindado de 24AWG. Impedância característica: 100 Ohm Capacitância da derivação: 16 pF/ft	500 metros

** É necessária uma gateway isolada ou conversor (RS485 em RS232) ao estabelecer uma ligação ao PC.

DIRETRIZ PARA A RESOLUÇÃO DE PROBLEMAS

Não	Problema	LED		Solução
		RX_LED (Vermelho)	TX_LED (Amarelo)
1	O software do FCBAGconsegue ler os sinaisda placa principalmas não a conseguecontrolar.	A piscar A piscar		Verifi que a opçãoDIP_Confi g da placaprincipal paracorresponder àdefi nição do softwaredo Modbus.
2	i) Tanto A e B no fi oTB_RS485 estãoinvertidos.ii) A ou B em TB_RS485está aberto.	O LED VERMELHOestá LIGADO masnão pisca	Sem piscar	Verifi que a ligação dofi o em TB_RS485
3	Defi nição errada naopção DIP_Confi g daplaca principal	A piscar Sem piscar		Certifi que-se de quesó o interruptor DIPn.o ‘E’ está ligado paraa funcionalidade doMODBUS.

** Consulte o diagrama do módulo FCBAG para obter a localização do LED.
