FWT05HATVMV1 - Climatizzazione DAIKIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modulo gateway di comunicazione per climatizzazione
Marca	Daikin
Modello	FWT05HATVMV1
Dimensioni (L x l x H)	80 x 25 x 15 mm
Peso	50 g
Alimentazione	Tramite l'unità interna (5 V CC, 100 mA)
Protocollo di comunicazione	Modbus RTU su RS-485
Funzioni principali	Lettura/scrittura di registri, controllo accensione/spegnimento, modalità di funzionamento, temperatura, velocità ventilatore
Compatibilità	Daikin FCU (ventilconvettori) con pannello principale DAMA
Configurazione	Interruttori DIP sul modulo (indirizzo 1-15) e sul pannello principale (velocità, parità)
Indicatori LED	TX (giallo) per trasmissione, RX (rosso) per ricezione
Collegamenti	CN_MODBUS_MODULAR (verso pannello principale) e TB_RS485 (verso bus Modbus)
Lunghezza max cavo RS-485	1000 m (modulo a BMS), 500 m (modulo a PC con gateway)
Temperatura di funzionamento	0 °C a 50 °C
Umidità di funzionamento	10 % a 90 % (senza condensa)
Installazione	Nella scatola di comando dell'unità interna, da personale qualificato
Sicurezza	Scollegare l'alimentazione prima dell'intervento; non utilizzare in atmosfera esplosiva
Contenuto della confezione	Modulo FCBAG, cablaggio 100 mm, manuale di installazione e utilizzo
Manutenzione e pulizia	Nessuna manutenzione necessaria; non pulire con acqua
Ricambi e riparabilità	Nessun ricambio disponibile; riparazione solo da personale qualificato
Informazioni generali	Questo modulo consente l'integrazione dei Daikin FCU in un sistema di gestione tecnica dell'edificio (BMS) tramite Modbus

Domande frequenti - FWT05HATVMV1 DAIKIN

Cos'è il modulo FCBAG per Daikin FWT05HATVMV1?

Il modulo FCBAG è un gateway di comunicazione che consente di collegare i climatizzatori di tipo FCU (ventilconvettori) Daikin a una rete Modbus RTU tramite RS-485. Permette la lettura e scrittura di registri per controllare a distanza l'accensione/spegnimento, la modalità, la temperatura, la velocità del ventilatore, ecc.

Come installare il modulo FCBAG nel mio climatizzatore Daikin?

L'installazione deve essere eseguita da personale qualificato. Spegnere prima l'alimentazione elettrica dell'unità. Rimuovere il coperchio metallico della scatola di comando, inserire il modulo FCBAG nell'apposito slot, collegare il cablaggio al connettore CN_MODBUS_MODULAR del pannello principale, quindi richiudere la scatola. Fare riferimento al manuale per gli schemi dettagliati.

Come configurare l'indirizzo Modbus del modulo?

L'indirizzo slave (da 1 a 15) si configura tramite l'interruttore DIP DIP_RS485 sul modulo FCBAG. Ogni pin corrisponde a un bit binario (1 = ON, 0 = OFF). Ad esempio, per l'indirizzo 5, impostare i pin 1 e 3 su ON (binario 101 = 5). Fare riferimento alla tabella di configurazione nel manuale.

Cosa significa il lampeggio dei LED TX e RX?

Il LED TX (giallo) lampeggia quando il modulo trasmette dati sul bus Modbus. Il LED RX (rosso) lampeggia quando riceve dati. Se entrambi lampeggiano regolarmente, la comunicazione è attiva. Se RX è fisso, verificare il cablaggio RS-485; se TX non lampeggia, verificare la configurazione DIP del pannello principale.

Quali cavi utilizzare per la comunicazione RS-485?

Utilizzare un doppino intrecciato schermato di tipo 24 AWG, con un'impedenza caratteristica di 100 ohm e una capacità shunt di 16 pF/piede. La lunghezza massima è di 1000 metri tra il modulo e il controllore BMS, e di 500 metri se collegato a un PC (tramite un gateway isolato).

Il modulo è compatibile con tutti i modelli Daikin?

Il modulo FCBAG è progettato per i climatizzatori di tipo FCU prodotti da Daikin Manufacturing. Richiede un pannello principale di tipo DAMA. Consultare la documentazione del protocollo del modulo FCBAG per l'elenco dei modelli di capacità compatibili.

Posso controllare più unità con un solo modulo?

No, ogni unità interna richiede il proprio modulo FCBAG. Tuttavia, più moduli possono essere collegati sullo stesso bus RS-485 (topologia a bus) e comunicare con un unico controllore BMS. Ogni modulo deve avere un indirizzo univoco (da 1 a 15).

Cosa fare se il modulo non risponde?

Verificare i seguenti punti: 1) L'alimentazione dell'unità interna è scollegata? 2) I collegamenti del cablaggio sono corretti? 3) Gli interruttori DIP del pannello principale (DIP_Config) sono impostati per attivare Modbus (pin 1 su ON)? 4) L'indirizzo del modulo (DIP_RS485) è univoco e corretto? 5) I fili A e B del RS-485 non sono invertiti? Consultare la tabella di risoluzione dei problemi nel manuale.

Quali sono le precauzioni di sicurezza da rispettare?

Spegnere sempre l'alimentazione prima di qualsiasi intervento. L'installazione e la manutenzione devono essere eseguite da personale qualificato. Non utilizzare l'apparecchio in atmosfera esplosiva. Non maneggiare con mani bagnate. Utilizzare solo i cavi raccomandati e serrare correttamente i collegamenti per evitare incendi o scosse elettriche.

Dove posso trovare il manuale d'uso completo?

Il manuale di installazione e utilizzo è fornito con il modulo. Può anche essere scaricato gratuitamente in formato PDF sul sito notice-facile.com cercando il modello FWT05HATVMV1. Il manuale è disponibile in diverse lingue, tra cui l'italiano.

MANUALE UTENTE FWT05HATVMV1 DAIKIN

Manuale Di Funzionamento

Italiano

Manuale di installazione e per l'uso Pagina

a) Contenuto della confezione 2
b) Introduzione 3
c) Norme di sicurezza 3
d) Disposizione PCB per modulo FCBAG 4
e) Compatibilità 4
f) Protocollo di comunicazione modulo FCBAG 5
g) Confi gurazione del modulo FCBAG 6
h) Confi gurazione dell'unità 7

i) Installazione unità 8 - 10
j) Caratteristiche elettriche 11
k) Linee guida di risoluzione dei problemi 11

CONTENUTO DELLA CONFEZIONE

1. Modulo FCBAG.
2. Cablaggio con 100 MM a/da scheda madre DAMA.
3. Manuale di installazione e per l'uso.
4. Involucro a bolle.

Nota:

Le illustrazioni contenute nel presente manuale sono solo per spiegazioni all'utente. E possono differire dalla macchina reale. Sono soggette a modifiche senza preavviso. Per lo sviluppo di prodotti futuri.

INTRODUZIONE

Il presente manuale descrive come procedere all'installazione del condizionatore per assicurarne il corretto funzionamento del modulo FCBAG. Degli adattamenti possono rivelarsi necessari per rispondere a particolari esigenze locali. Prima di utilizzare il gateway, leggere attentamente le presenti istruzioni. Conservarle per ogni evenienza futura.

Questa applicazione è destinata all'uso da parte di persone esperte o formate in centri commerciali, nell'industria leggera e negli uffi ci o all'uso commerciale da parte di persone non addette.

Il presente apparecchio non è destinato all'uso da parte di persone, inclusi bambini, con ridotte capacità fi siche, sensoriali o mentali, o senza la dovuta esperienza e conoscenza, a meno che non vengano poste sotto la supervisione di una persona responsabile della loro sicurezza o che tale persona fornisca loro le istruzioni per l'uso dell'apparecchio.

Tenere i bambini sotto la supervisione di un adulto per evitare che giochino con l'apparecchio.

NORME DI SICUREZZA

AVVERTENZA

1. L'installazione e la manutenzione devono essere eseguite da personale qualifi cato competente in questo genere di apparecchi e al corrente delle leggi e regolamenti in vigore.

2. Prima di installare il condizionatore o di procedere ad interventi di manutenzione, accertarsi che sia spento (OFF).

3. Il rischio di scosse elettriche può causare lesioni o morte. Scollegare tutte le restanti fonti di alimentazione di corrente prima di effettuare e procedure di assistenza e manutenzione.

4. NON rimuovere il cavo di alimentazione quando il condizionatore è acceso. Questo può causare seri shock elettrici e pericolo d'incendio.

CAUTELA

Durante l'installazione, verifi care accuratamente i punti seguenti.

1. Non procedere all'installazione in luoghi dove possano verifi carsi fughe di gas.

2. Per il cablaggio, utilizzare solo i cavi consigliati. I collegamenti devono essere saldi, ma senza mettere in tensione i terminali.

Un collegamento o un fi ssaggio improprio possono causare incendi o scosse elettriche.

1. Non maneggiare con le mani bagnate / non lavare l'unità con acqua.

! Potrebbero verifi carsi scosse elettriche.

1. Non mettere in funzione apparecchi per il riscaldamento troppo vicini al gateway o non utilizzare l'unità in un ambiente in cui sono presenti olio minerale o vapori da olio, ciò potrebbe provocare la fusione o la deformazione della plastica a seguito del calore eccessivo o di una reazione chimica.

2. Non usare cavi uniti o distorti per l'alimentazione in ingresso.

3. L'apparecchio non è destinato all'uso in un ambiente potenzialmente esplosivo.

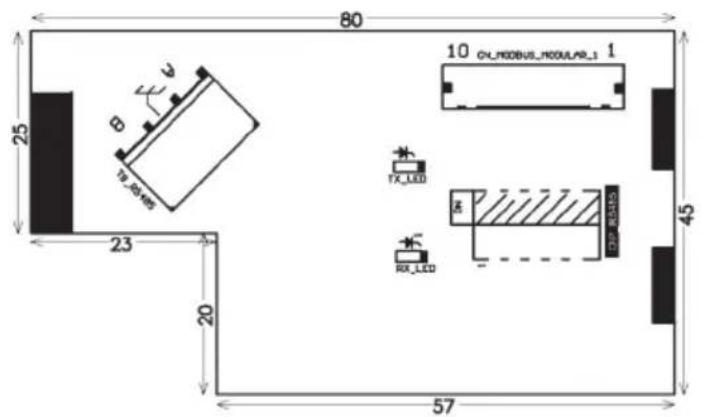

DISPOSIZIONE PCB PER MODULO FCBAG

① TB_RS485 : Connettore per il collegamento ad un altro modulo FCBAG e Modbus Master.
② CN_MODBUS_MODULAR_1 : Connettore a CN_MODBUS_MODULAR (BMSW)
③ TX_LED : Indicazione di trasmissione dei dati in corso.
④ DIP_RS485 : Impostazione della confi gurazione dell'unità.
⑤ RX_LED : Indicazione di ricezione dei dati in corso.

*Dimensioni in mm

COMPATIBILITÀ

Telecomando della scheda madre

Può essere utilizzato solo in combinazione con condizionatori di tipo FCU prodotti da DAIKIN Manufacturing.

Fare riferimento ai documenti del protocollo del modulo FCBAG per l'elenco dei modelli di capacità.

PROTOCOLLO DI COMUNICAZIONE MODULO FCBAG

Di seguito è riportato il codice funzione supportato:

Codice funzione Descrizione Nota
0x03	Registro di mantenimento lettura	-
0x04	Registro di input lettura	-
0x06	Registro singolo preimpostato	Nel caso in cui il PCB non funzioni correttamente, assicurarsi che il software del modulo FCBAG non forzi l’invio del codice funzione di comando 0x10 in sostituzione del codice funzione 0x06 nell’impostazione del protocollo.
0x10	Registro multiplo preimpostato	Il codice funzione 0x10 deve controllare più di 1 indirizzo in un singolo comando.

Registro di input lettura (0x04)

Indirizzo Lettura/Scrittura (R/W) Defi nizione
30001 R Stato del modulo FCBAG
30002 R Stato di collegamento dell'unità interna
31002 R		Limite minimo e massimo della temperatura impostata per il raffreddamento dell'unità interna
31003 R		Limite minimo e massimo della temperatura impostata per il riscaldamento dell'unità interna
32001 R Stato Acceso/Spento, Direzione ventola, Volume ventola
32002 R Funzioni
32003 R Temperatura impostata dell'unità interna
32004 R Codice errore
32005 R Visualizzazione della temperatura ambiente
32006 R Sensore di temperatura ambiente dell'unità interna
32201 R Temperatura della serpentina interna 1
32500 R Stato compressore/valvola

Registro di mantenimento lettura (0x03)

Registro singolo e multiplo preimpostato (0x06 e 0x10)

Indirizzo Lettura/Scrittura (R/W) Defi nizione
42001 R/W Stato Acceso/Spento, Direzione ventola, Volume ventola
42002 R/W Funzioni
42003 R/W Temperatura impostata
42010 R/W Disabilitare controllo ricevitore
42011 R/W Forzare spegnimento compressore/valvola

CONFIGURAZIONE DEL MODULO FCBAG

Regolando il dip switch in posizione “ACCESO”, si abilita la funzione assegnata. Confi gurare il dip switch di impostazione della scheda madre (DIP_Confi g) in base alle preferenze di opzione di funzionamento e alla tabella di seguito.

Dip switch sulla scheda madre (DIP_Confi g):

DIP switch Pin	Funzione SPENTO ACCESO
DIP_Confi g	1 Modbus Disabilita Abilitato
	2 Baud rate 9600bps 19200bps
	3 Bit di stop 1 (parità) 2 (non parità)
	4 Parità* Pari Dispari
	5	Riservato	Disabilita Abilitato

*L'impostazione di parità è abilitata quando Bit di stop è impostato su SPENTO (parità).

Configurare l'ID dell'unità impostando il dip switch (DIP_RS485) e verificarlo con il software del modulo FCBAG.

Dip switch sul modulo FCBAG:

DIP switch Pin	Funzione SPENTO ACCESO
DIP_RS485	1	Indirizzo slave	0: Nessuna comunicazione Modbus1-15: Indirizzo slaveSPENTO: 0 ; ACCESO: 1
	2
	3
	4
	5	Riservato

CONFIGURAZIONE DELL'UNITÀ

Impostazione della configurazione dell'unità per il dip switch sul modulo FCBAG (DIP_RS485)

Indirizzodell’unità	Confi gurazione DIP	Da binario a decimale(leggere da destra asinistra)	Indirizzodell’unità	Confi gurazione DIP	Da binario a decimale(leggere da destra asinistra)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

INSTALLAZIONE UNITÀ

A) Procedura per montare il modulo FCBAG nell'unità.

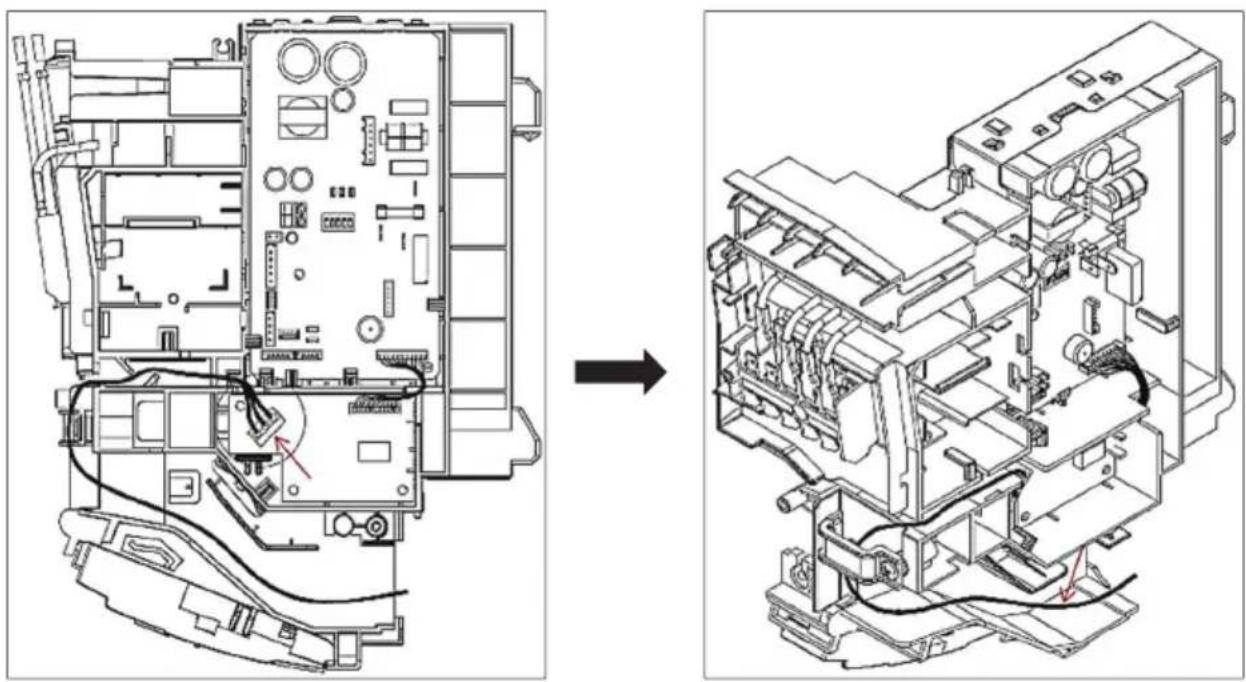

1. Rimuovere il coperchio metallico della scatola di controllo come indicato di seguito.

1. Inserire il modulo FCBAG nello slot dedicato e assicurarsi che sia completamente inserito nel gancio.

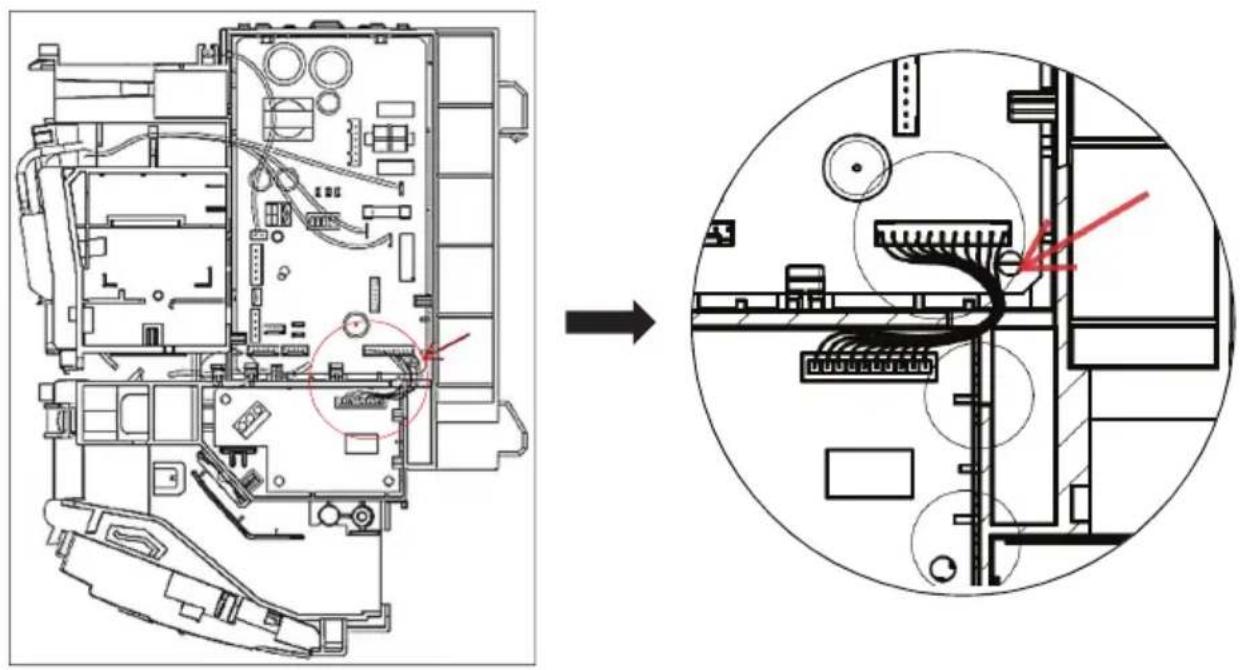

1. Quindi collegare il fi lo al lato della scheda madre di CN_MODBUS_MODULAR.

1. Inserire il fi lo RS485 come da disposizione di seguito.

1. Fare riferimento all'installazione dell'unità IOM per la confi gurazione del modulo FCBAG e racchiudere la scatola di controllo con il coperchio metallico come indicato di seguito.

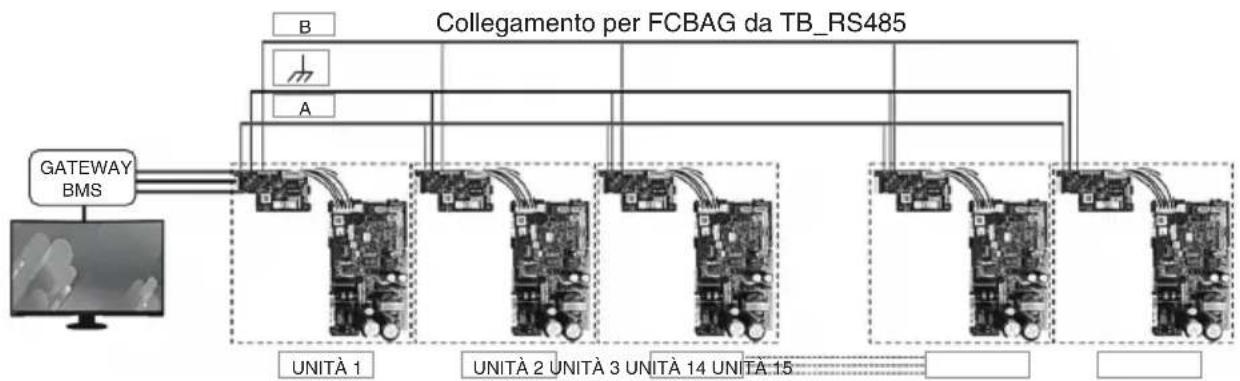

B) Cablaggio per i collegamenti tra i moduli FCBAG tramite connettore TB_RS485.

CARATTERISTICHE ELETTRICHE

Specifi che consigliate per i cavi e lunghezza massima dei cavi.

Collegamento	Tipo di comunicazione	Specifi che del cavo	Lunghezza max. del cavo
Da modulo FCBAG alla scheda madre	IO Cablaggio da 10 W 100mm
Da modulo FCBAG a BMS	RS-485	Coppia intrecciata schermata 24AWG. Impedenza caratteristica: 100 Ohm Capacità di shunt: 16 pF/ft	1000 metri
Da modulo FCBAG a PC*	RS-485	Coppia intrecciata schermata 24AWG. Impedenza caratteristica: 100 Ohm Capacità di shunt: 16 pF/ft	500 metri

** Per il collegamento al PC, è necessario un gateway o un convertitore isolato (da RS485 a RS232).

LINEE GUIDA DI RISOLUZIONE DEI PROBLEMI

No	Problema	LED		Soluzione
		RX_LED (Rosso) TX_LED (Giallo)
1	Il software FCBAG può leggere il segnale dalla scheda madre, ma non può controllarla.	Lampeggiante Lampeggiante		Controllare che DIP_Confi g della scheda madre corrisponda alle impostazioni del software Modbus.
2	i) Sia A che B nel cavo TB_RS485 sono invertiti.ii) A o B in TB_RS485 è aperto.	Il LED ROSSO è acceso, ma non lampeggia	Non lampeggia	Controllare il collegamento del fi lo su TB_RS485
3	Impostazione errata su DIP_Confi g della scheda madre	Lampeggiante Non	lampeggia	Assicurarsi che solo il dip switch N. “E” sia attivato per la funzione MODBUS.

** Fare riferimento alla disposizione del modulo FCBAG per la posizione del LED.
