Tipo de producto	Módulo de pasarela de comunicación para climatización
Marca	Daikin
Modelo	FWT05HATVMV1
Dimensiones (L x An x Al)	80 x 25 x 15 mm
Peso	50 g
Alimentación	A través de la unidad interior (5 V CC, 100 mA)
Protocolo de comunicación	Modbus RTU sobre RS-485
Funciones principales	Lectura/escritura de registros, control encendido/apagado, modo de funcionamiento, temperatura, velocidad del ventilador
Compatibilidad	Daikin FCU (fancoils) con panel principal DAMA
Configuración	Interruptores DIP en módulo (dirección 1-15) y en panel principal (velocidad, paridad)
Indicadores LED	TX (amarillo) para transmisión, RX (rojo) para recepción
Conexiones	CN_MODBUS_MODULAR (hacia panel principal) y TB_RS485 (hacia bus Modbus)
Longitud máxima cable RS-485	1000 m (módulo a BMS), 500 m (módulo a PC con pasarela)
Temperatura de funcionamiento	0 °C a 50 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Instalación	En la caja de control de la unidad interior, por personal calificado
Seguridad	Desconectar la alimentación antes de intervenir; no utilizar en atmósfera explosiva
Contenido de la caja	Módulo FCBAG, haz de cables 100 mm, manual de instalación y uso
Mantenimiento y limpieza	Ningún mantenimiento necesario; no limpiar con agua
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles; reparación solo por personal calificado
Información general	Este módulo permite la integración de los Daikin FCU en un sistema de gestión técnica del edificio (BMS) a través de Modbus

Preguntas frecuentes - FWT05HATVMV1 DAIKIN

¿Qué es el módulo FCBAG para Daikin FWT05HATVMV1?

El módulo FCBAG es una pasarela de comunicación que permite conectar los aires acondicionados tipo FCU (fancoils) Daikin a una red Modbus RTU a través de RS-485. Permite la lectura y escritura de registros para controlar de forma remota el encendido/apagado, el modo, la temperatura, la velocidad del ventilador, etc.

¿Cómo instalar el módulo FCBAG en mi aire acondicionado Daikin?

La instalación debe ser realizada por personal calificado. Primero corte la alimentación eléctrica de la unidad. Retire la tapa metálica de la caja de control, inserte el módulo FCBAG en la ranura prevista, conecte el haz de cables al conector CN_MODBUS_MODULAR del panel principal, luego cierre la caja. Consulte el manual para los esquemas detallados.

¿Cómo configurar la dirección Modbus del módulo?

La dirección esclava (1 a 15) se configura mediante el interruptor DIP DIP_RS485 en el módulo FCBAG. Cada pin corresponde a un bit binario (1 = ON, 0 = OFF). Por ejemplo, para la dirección 5, configure los pines 1 y 3 en ON (binario 101 = 5). Consulte la tabla de configuración en el manual.

¿Qué significa el parpadeo de los LED TX y RX?

El LED TX (amarillo) parpadea cuando el módulo envía datos al bus Modbus. El LED RX (rojo) parpadea cuando recibe datos. Si ambos parpadean regularmente, la comunicación está activa. Si RX está fijo, verifique el cableado RS-485; si TX no parpadea, verifique la configuración DIP del panel principal.

¿Qué cables usar para la comunicación RS-485?

Utilice un par trenzado blindado tipo 24 AWG, con una impedancia característica de 100 ohmios y una capacidad en derivación de 16 pF/pie. La longitud máxima es de 1000 metros entre el módulo y el controlador BMS, y de 500 metros si está conectado a una PC (a través de una pasarela aislada).

¿Es el módulo compatible con todos los modelos Daikin?

El módulo FCBAG está diseñado para aires acondicionados tipo FCU producidos por Daikin Manufacturing. Requiere un panel principal tipo DAMA. Consulte la documentación del protocolo del módulo FCBAG para la lista de modelos de capacidad compatibles.

¿Puedo controlar varias unidades con un solo módulo?

No, cada unidad interior requiere su propio módulo FCBAG. Sin embargo, varios módulos pueden conectarse al mismo bus RS-485 (topología de bus) y comunicarse con un solo controlador BMS. Cada módulo debe tener una dirección única (1 a 15).

¿Qué hacer si el módulo no responde?

Verifique los siguientes puntos: 1) ¿Está cortada la alimentación de la unidad interior? 2) ¿Las conexiones del haz de cables son correctas? 3) ¿Los interruptores DIP del panel principal (DIP_Config) están configurados para activar Modbus (pin 1 en ON)? 4) ¿La dirección del módulo (DIP_RS485) es única y correcta? 5) ¿Los cables A y B del RS-485 no están invertidos? Consulte la tabla de resolución de problemas en el manual.

¿Cuáles son las precauciones de seguridad a seguir?

Desconecte siempre la alimentación antes de cualquier intervención. La instalación y el mantenimiento deben ser realizados por personal calificado. No utilice el aparato en atmósfera explosiva. No manipule con las manos mojadas. Utilice solo los cables recomendados y apriete correctamente las conexiones para evitar incendios o descargas eléctricas.

¿Dónde puedo encontrar el manual de uso completo?

El manual de instalación y uso se proporciona con el módulo. También puede descargarlo gratuitamente en formato PDF en el sitio notice-facile.com buscando el modelo FWT05HATVMV1. El manual está disponible en varios idiomas, incluido el español.

MANUAL DE USUARIO FWT05HATVMV1 DAIKIN

Manual de instrucciones

Español

Manual de instalación e instrucciones Página

a) Contenido de la caja 2
b) Introducción 3
c) Precauciones de seguridad 3
d) Esquema de la PCB del módulo FCBAG 4
e) Compatibilidad 4
f) Protocolo de comunicaciones del módulo FCBAG 5
g) Confi guración del módulo FCBAG 6
h) Confi guración de la unidad 7
i) Unidad De Instalación 8 - 10
j) Características eléctricas 11
k) Instrucciones para resolución de problemas 11

CONTENIDO DE LA CAJA

1. Módulo FCBAG.
2. Mazo de cables con 100 MM hacia/desde la placa base DAMA.
3. Manual de instalación e instrucciones.
4. Bolsa de burbujas.

Nota :

Las ilustraciones de este manual son solo para fines de explicación al usuario. Podrían diferir del aparato real. Están sujetas a cambiar sin previa notificación. Debido al desarrollo de productos nuevos.

INTRODUCCIÓN

Este manual facilita instrucciones de instalación que garantizan un seguro y buen funcionamiento del módulo FCBAG. Es posible que sea necesario realizar un ajuste especial para adecuarse a los requisitos locales. Por favor, antes de usar su pasarela, lea cuidadosamente este manual de instrucciones, y consérvelo para futuras consultas.

Esta aplicación está diseñada para ser utilizada por especialistas o usuarios formados, en establecimientos comerciales, industria ligera y en edifi cios de ofi cinas, o para uso comercial por personas no expertas.

Este equipo no está previsto para ser utilizado por personas con discapacidades físicas, sensoriales o psicológicas, incluyendo a los niños, al igual que personas sin experiencia o conocimientos necesarios para ello, a menos que dispongan de una supervisión o instrucciones sobre el uso del equipo proporcionadas por una persona responsable de su seguridad.

Deberá vigilarse a los niños para evitar que jueguen con el aparato.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA

1. La instalación y el mantenimiento deben ser realizador por personas califi cadas que estén familiarizadas con el código y los reglamentos locales y que tengan experiencia en este tipo de equipo.
2. Antes de iniciar la instalación o reparación de la unidad, asegúrese de que ha sido apagara (OFF).
3. Riesgo de cortocircuito, puede provocar heridas o la muerte. Desconecte todo el suministro eléctrico que quede encendido antes de hacer el mantenimiento.
4. NO tire del cable de energía cuando esté en funcionamiento. Esto puede causar graves sacudidas lo que puede producir un incendio.

PRECAUCIÓN

Asegúrese de seguir durante la instalación los siguientes puntos importantes.

1. No instale la unidad ahí donde haya fuga de gas infl amable.
2. Utilice únicamente los cables recomendados para el cableado. Las conexiones deben ser firmes, pero sin tensar los terminales.

Una conexión o fi jación incorrecta puede provocar un incendio o una descarga eléctrica.

1. No manipule la unidad con las manos mojadas ni la lave con agua.

! Puede producirse una descarga eléctrica.

1. No opere aparatos de calor cerca de la pasarela ni los utilice en una habitación donde haya aceite mineral, vapor de aceite ya que eso puede provocar que una pieza de plástico se derrita o deforme como resultado del calor excesivo o de una reacción química.

2. No utilice cables con líos o junturas para la alimentación entrante.

3. El equipamiento no es aplicable para un ambiente potencialmente explosivo.

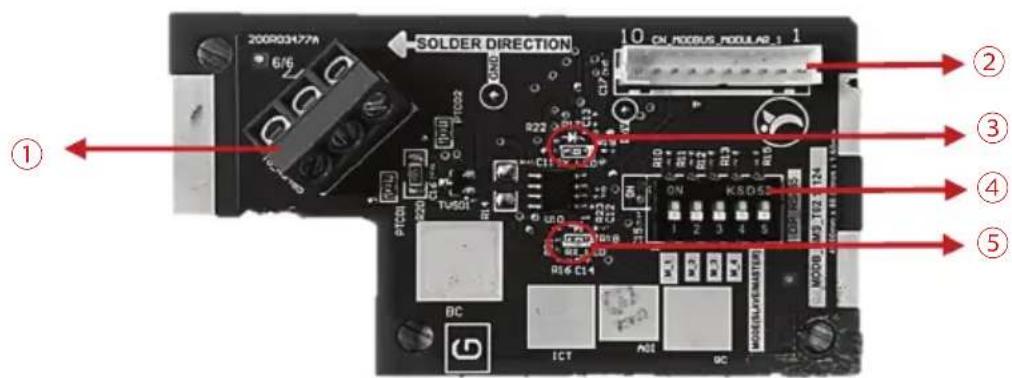

ESQUEMA DE LA PCB DEL MÓDULO FCBAG

① TB_RS485 : conector para conexión a otro módulo FCBAG y maestro Modbus.
② CN_MODBUS_MODULAR_1 : conector a CN_MODBUS_MODULAR (BMSW)
③ TX_LED : indicación de transmisión de datos en curso.
④ DIP_RS485 : ajuste de confi guración de la unidad.
⑤ RX_LED : indicación de recepción de datos en curso.

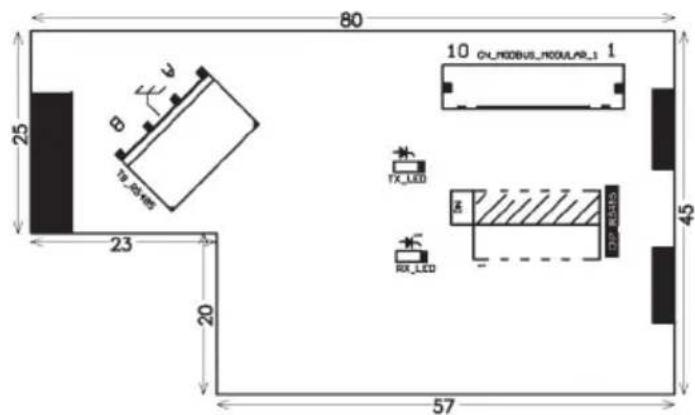

*Las dimensiones están en mm

COMPATIBILIDAD

Controlador de la placa base

Solo puede utilizarse junto con las unidades de aire acondicionado tipo FCU producidas por DAIKIN Manufacturing.

Consulte los documentos del protocolo del módulo FCBAG para obtener la lista del modelo de capacidad.

PROTOCOLO DE COMUNICACIONES DEL MÓDULO FCBAG

A continuación, se indican los códigos de función admitidos:

Código de función	Descripción Observaciones
0x03	Registro de retención de lectura	-
0x04	Registro de entrada de lectura	-
0x06	Registro único preajustado	En caso de que la PCB no funcione correctamente, asegúrese de que el software del módulo FCBAG no fuerza el envío del código de función 0x10 en sustitución del código de función 0x06 en la confi guración del protocolo.
0x10	Registro múltiple preajustado	El código de función 0x10 debe controlar más de 1 dirección en un solo comando.

Registro de entrada de lectura (0x04)

Dirección Lectura/escritura (R/W) Definición
30001 R Estado del módulo FCBAG
30002 R Estado de conexión de la unidad interior
31002 R		Límites mínimo y máximo de la temperatura ajustada de enfriamiento de la unidad interior
31003 R		Límites mínimo y máximo de la temperatura ajustada de calefacción de la unidad interior
32001 R		Estado ENCENDIDO/APAGADO, dirección del ventilador, volumen del ventilador
32002 R Modo de operación
32003 R Temperatura ajustada de la unidad interior
32004 R Código de Error
32005 R Pantalla de temperatura ambiente
32006 R Sensor de temperatura ambiente de la unidad interior
32201 R Temperatura de la bobina interior 1
32500 R Estado de compresor / válvula

Registro de retención de lectura (0x03)

Registro único y múltiple preajustado (0x06 y 0x10)

Dirección Lectura/escritura (R/W) Definición
42001 R/W		Estado ENCENDIDO/APAGADO, dirección del ventilador, volumen del ventilador
42002 R/W Modo de operación
42003 R/W Establece la temperatura
42010 R/W Deshabilitar control por mando
42011 R/W Forzar apagado de compresor / válvula

CONFIGURACIÓN DEL MÓDULO FCBAG

Al ajustar el interruptor DIP a la posición de ENCENDIDO se habilita la función que tiene asignada. Confi gure el interruptor DIP de ajuste de la placa base (DIP_Confi g) según la preferencia de opción de funcionamiento y la tabla siguiente.

Interruptor DIP de la placa base (DIP_Confi g):

Interruptor DIP Pin Función APAGADO ENCENDIDO
DIP_Config	1 Modbus Deshabilitar Habilitar
	2 Veocidad en baudios 9600bps 19200bps
	3 Bitde parada 1 (paridad) 2 (no paridad)
	4 Paridad*		Par	Impar
	5 Reservado Deshabilitar Habilitar

*El ajuste de paridad se activará cuando bit de parada esté APAGADO (Paridad).

Confi gure el ID de la unidad ajustando el interruptor DIP (DIP_RS485) y cuadre con el software del módulo FCBAG.

Interruptor DIP del módulo FCBAG:

Interruptor DIP Pin Función APAGADO ENCENDIDO
DIP_RS485	1	Dirección de unidad esclava	0: Sin comunicación Modbus1-15: Dirección de unidad esclavaAPAGADO: 0; ENCENDIDO: 1
	2
	3
	4
	5	Reservado

CONFIGURACIÓN DE LA UNIDAD

Ajuste de configuración de la unidad para el interruptor DIP del módulo FCBAG (DIP_RS485)

Dirección de la unidad	Confi guración de DIP	Binario a decimal (leer de derecha a izquierda)	Dirección de la unidad	Confi guración de DIP	Binario a decimal (leer de derecha a izquierda)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

UNIDAD DE INSTALACIÓN

A) Pasos para montar el módulo FCBAG en la unidad.

1. Retire la cubierta de metal de la caja de control como se indica a continuación.

1. Introduzca el módulo FCBAG en la ranura correspondiente y asegúrese de que está completamente insertado en el gancho.

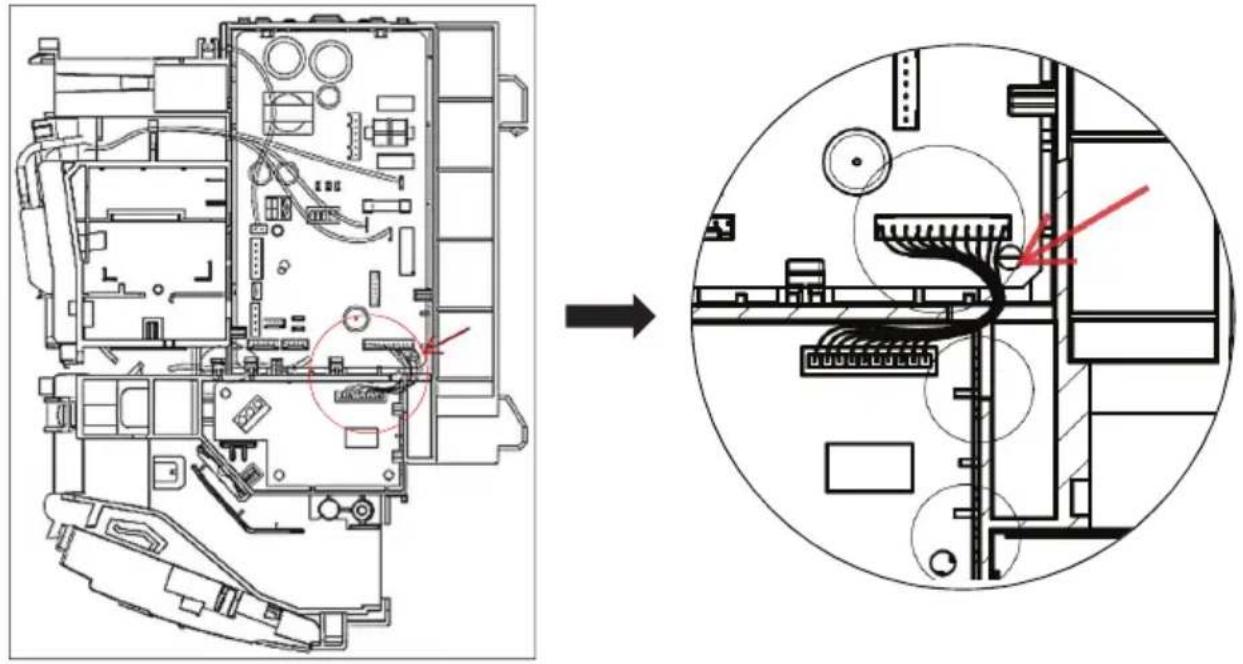

1. A continuación, conecte el cable al lado de la placa base de CN_MODBUS_MODULAR.

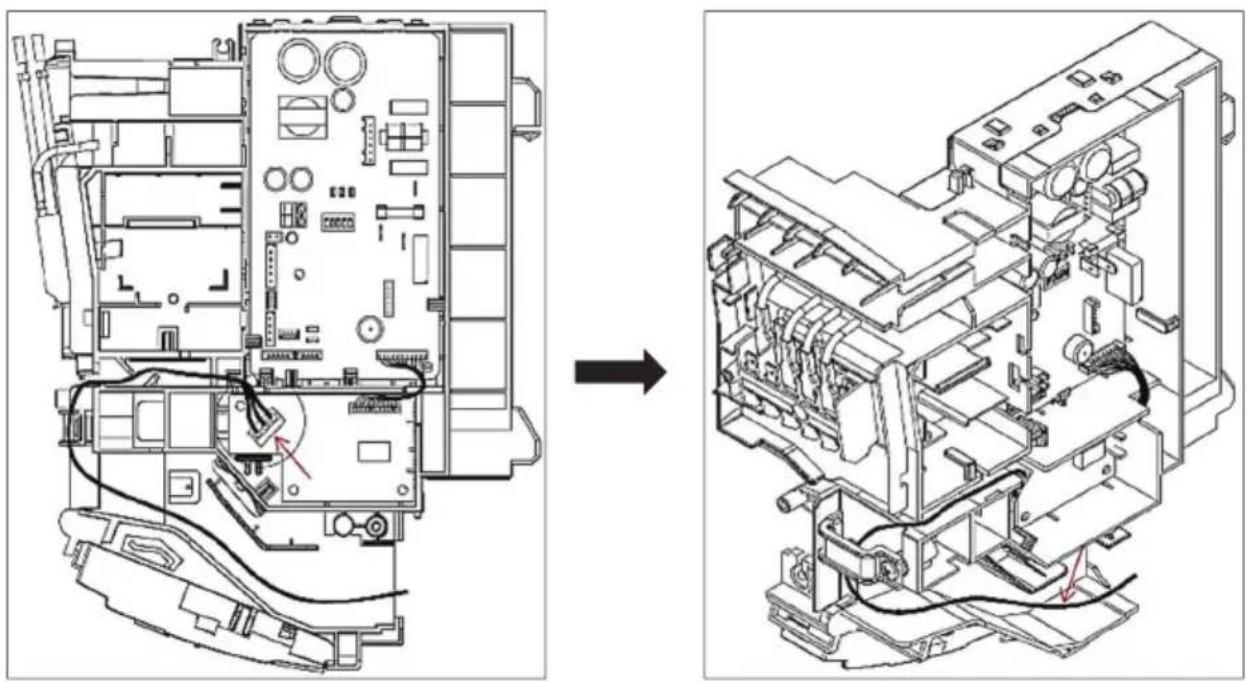

1. Introduzca el cable RS485 siguiendo el recorrido indicado a continuación.

1. Consulte la instalación de la unidad IOM para la confi guración del módulo FCBAG y encierre la caja de control con la cubierta metálica según se indica a continuación.

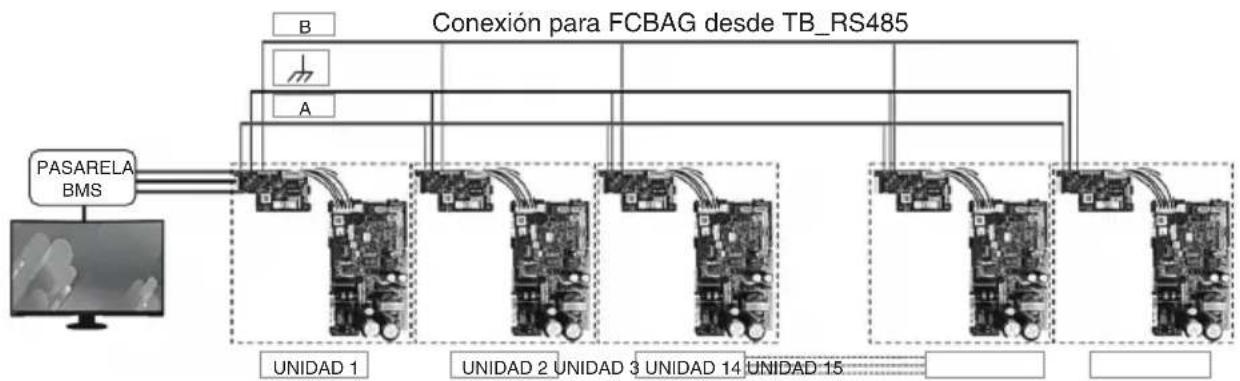

B) Diagrama de conexiones para las conexiones entre el módulo FCBAG con el conector TB_RS485.

CARACTERÍSTICAS ELÉCTRICAS

Recomendaciones de especificación de cable y longitud máxima del cable.

Conexión	Tipo de comunicación	Especifi cación de cable	Longitud máxima del cable
Módulo FCBAG a la placa base	E/S Mazo de	cables 10 W 100mm
Módulo FCBAG a BMS	RS-485	Par trenzado apantallado 24 AWG. Impedancia característica: 100 Ohm Capacitancia de derivación: 16 pF/ft	1000 metros
Módulo FCBAG a PC*	RS-485	Par trenzado apantallado 24 AWG. Impedancia característica: 100 Ohm Capacitancia de derivación: 16 pF/ft	500 metros

** Se requiere una pasarela o un convertidor aislados (RS485 a RS232) cuando se conecta a un PC.

INSTRUCCIONES PARA RESOLUCIÓN DE PROBLEMAS

No	Problema	LED		Solución
		RX_LED (rojo) TX	LED (amarillo)
1	El software FCBAG puede leer la señal de la placa base, pero no puede controlarla.	Parpadeante Parpadeante		Compruebe que el DIP_Confi g de la placa base coincide con la confi guración de software Modbus.
2	i) Tanto A como B en el cable TB_RS485 están invertidos.ii) A o B en TB_RS485 está abierto.	LED ROJOENCENDIDO, pero sin parpadear	No parpadeante	Compruebe la conexión de los cables en TB_RS485
3	Ajuste incorrecto en el DIP_Confi g de la placa base	Parpadeante No parpadeante		Asegúrese de que solo el interruptor DIP n.o “E” está ENCENDIDO para la función MODBUS.

** Consulte el esquema del módulo FCBAG para conocer la ubicación de los LED.
