ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HIF84DCS HOOVER

Το παρόν εγχειρίδιο εγκατάστασης έχει σχεδιαστεί για τους κατασκευαστές κουζινών που θα ασχοληθούν με αυτά τα προϊόντα. Για τη διασφάλιση της ασφάλειας και για να πετύχετε τα καλύτερα αποτελέσματα, σας παρακαλούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο, συμπεριλαμβανόμενων των οδηγιών ασφαλείας, και να το φυλάξετε για μελλοντική χρήση. Πριν προχωρήσετε στην εγκατάσταση, σημειώστε τον σειριακό αριθμό, καθώς μπορεί να τον χρειαστείτε σε περίπτωση επισκευών. Ελέγξτε για τυχόν ζημιές κατά τη μεταφορά και συμβουλευτείτε έναν τεχνικό σε περίπτωση αμφιβολίας πριν από τη χρήση. Φυλάσσετε πάντα όλο το υλικό συσκευασίας μακριά από παιδιά.

i ΣΗΜΕΙΩΣΗ: Τα καρακτηριστικά, οι εικόνες στο εγχειρίδιο και τα εξαρτήματα του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο που αγοράσατε.

ευρετήριο

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση σ. 2

2 Πού εγκαθίσταται το προϊόν σ.3

2.1 Άλλες συμβουλές

3 Διαστάσεις εστίας σ.4-9

3.1 Πλάτος 60
3.2 Πλάτος 65
3.3 Πλάτος 80

4 Εργαλεία εγκατάστασης σ.10

4.1 Τυπική εγκατάσταση
4.2 Χωνευτή εγκατάσταση

5 Απόσταση εγκατάστασης σ.11

5.1 Προφυλάξεις

6 'Επιπλα και εξαερισμός σ.12 - 13

6.1 Πλάτος 60 - 65 - 80 στη Βάση του φούρνου
6.2 Πλάτος 60 - 65 - 80 σε Βάση με συρτάρια
6.3 Πλάτος 60 - 65 - 80 σε Βάση με ράφια
6.4 Πάχος επάνω επιφάνειας

7 Διαστάσεις εντοικισμού σ.14 - 19

7.1 Πλάτος εστίας 60
7.2 Πλάτος εστίας 65
7.3 Πλάτος εστίας 80

8 Σύνδεση στο ηλεκτρικό δίκτυο σ.20 - 22

8.1 Προειδοποιήσεις ασφαλείας
8.2 Οδηγίες
8.3 Άλλες συμβουλές
8.4 Διάταξη της σύνδεσης

9 Οδηγίες εγκατάστασης σ.24 - 31

9.1 Σημαντικές προειδοποιήσεις

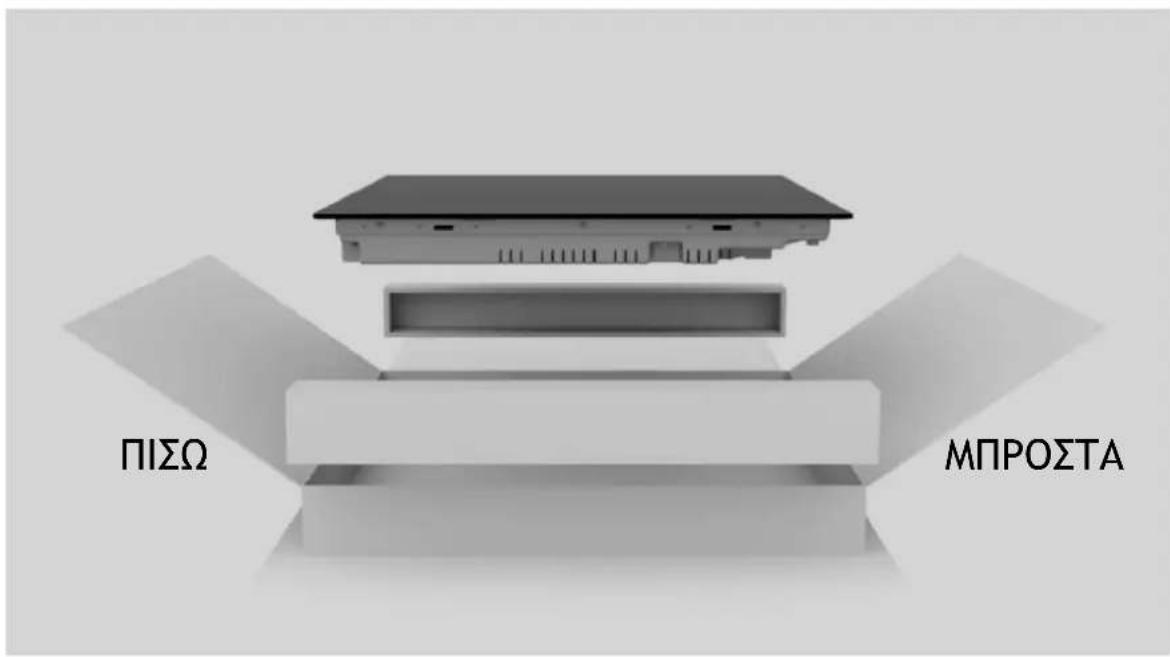

9.2 Εγκατάσταση Βήμα προς Βήμα

10 Παράδοση στον χρήστη σ.32

11 Πρώτη θέση σε λειτουργία σ.32

12 Αποσυναρμολόγηση του προϊόντος σ.32

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Τηρήστε αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος.

• Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.
• Η εγκατάσταση πρέπει να γίνεται από ειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να τηρεί τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή.
• Εάν απαιτείται σέρβις από τον κατασκευαστή για την εξάλειψη ΒλαΒών που οφείλονται σε ακατάλληλη εγκατάσταση, το σέρβις αυτό δεν καλύπτεται από την εγγύηση.
• Αφαιρέστε το υλικό συσκευασίας πριν από την έναρξη λειτουργίας της συσκευής.
• Μετά την αποσυσκευασία της συσκευής, ελέγξτε προσεκτικά ότι δεν υπάρχουν ζημιές, σε περίπτωση οποιουδήποτε προβλήματος επικοινωνήστε με την υπηρεσία εξυπηρέτησης πελατών πριν από την εγκατάσταση και μη συνδέετε τη συσκευή με την παροχή ρεύματος.
• Ένα προϊόν που έχει υποστεί ζημιά μπορεί να γίνει αιτία βραχυκυκλώματος, ηλεκτροπληξίας, έναρξης πυρκαγιάς και άλλων κινδύνων.
• Ελέγξτε τη συσκευασία για εξαρτήματα ή συνοδευτικό υλικό (έγγραφα, βίδες, αξεσουάρ, τσάντα φυλλαδίου, εγχειρίδιο χρήσης κ.λπ.) αφαιρέστε τα και αποθηκεύστε τα.
  • Το προϊόν μπορεί να τοποθετηθεί επάνω ή χωνευτά στον πάγκο.
• Πριν από την εγκατάσταση του προϊόντος, βεβαιωθείτε ότι ο κώρος αερίζεται καλά, ώστε να επιτρέπεται η κυκλοφορία του φρέσκου αέρα, ο οποίος είναι απαραίτητος για τη σωστή ψύξη. Ακολουθήστε τις απεικονίσεις για τα ελάχιστα συνιστώμενα διαστήματα ανοίγματος.
• Δεν απαιτείται περαιτέρω χειρισμός/ρυθμίσεις για τη λειτουργία της συσκευής στις ονομαστικές συχνότητες.
• Εάν απαιτείται η Βοήθεια του κατασκευαστή για την αποκατάσταση Βλαβών που προκύπτουν από λανθασμένη εγκατάσταση, αυτή η Βοήθεια δεν καλύπτεται από την εγγύηση. Πρέπει να τηρούνται οι οδηγίες εγκατάστασης για επαγγελματικά καταρτισμένο προσωπικό.
• Η λανθασμένη εγκατάσταση μπορεί να προκαλέσει ΒλάΒη ή τραυματισμό σε ανθρώπους, ζώα ή αντικείμενα. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τέτοια ΒλάΒη ή τραυματισμό.
• Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση ζημιών λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν.
• Κατά τη διάρκεια της εγκατάστασης η εστία πρέπει να αποσυνδεθεί από το ηλεκτρικό δίκτυο.
• Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών.

• Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από ακατάλληλη εγκατάσταση.

• Σε περίπτωση λανθασμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος εκπίπτει.

• Βεβαιωθείτε ότι όταν το καλώδιο τροφοδοσίας του προϊόντος είναι ολοκληρωμένο, δεν είναι προσβάσιμο.
• Μετά τη συναρμολόγηση, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα μέρη (όπως ένα συρτάρι) και δεν πρέπει να εκτίθεται σε μηχανικές καταπονήσεις.
• Αυτό το προϊόν απαιτεί συνεκή εξαερισμό κατά τη διάρκεια της χρήσης. Μην καλύπτετε τους αεραγωγούς.
• Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να ΒεΒαιωθεί ότι έχει εγκατασταθεί σωστά.

Πού εγκαθίσταται το προϊόν

2

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον.
• Μην εγκαθιστάτε το προϊόν σε εξωτερικούς κώρους εκτεθειμένο σε ατμοσφαιρικούς παράγοντες.
• Αυτή η συσκευή έχει σχεδιαστεί για χρήση σε υψόμετρο καμηλότερο από 2000m.
• Τοποθετήστε το προϊόν κοντά σε ηλεκτρική πρίζα.
• Χρησιμοποιείτε το προϊόν μόνο όταν τοποθετηθεί στον χώρο εντοιχισμού, διαφορετικά κινδυνεύετε με τραυματισμό και εγκαύματα.
• Μην εγκαταστήσετε την εστία πάνω από μη ψυχόμενο φούρνο, στεγνωτήριο, πλυντήριο πιάτων ή ψυγείο. Συνιστάται επίσης να αποφεύγεται η εγκατάσταση πάνω από πλυντήριο ρούχων. Επιτρέπεται η εγκατάσταση της εστίας πάνω από ψυχόμενο φούρνο.

2.1 Άλλες συμβουλές

• Κόψτε την επιφάνεια εργασίας με ακρίβεια, χρησιμοποιώντας τα εργαλεία που απαιτούνται ανάλογα με το υλικό που πρόκειται να κοπεί. Όλες οι επιφάνειες πρέπει να είναι στεγανές ή με άλλο τρόπο ανθεκτικές στη διείσδυση της υγρασίας.
• Η επιφάνεια εργασίας πρέπει να διαμορφώνεται σύμφωνα με τα διαγράμματα του παρόντος εγχειριδίου. Η επιφάνεια μαγειρέματος πρέπει να βρίσκεται σε τέλεια οριζόντια θέση. Ελέγξτε ότι η στεγανοποίηση κάτω από την επιφάνεια μαγειρέματος, όπου προβλέπεται, είναι σωστά τοποθετημένη.
• Χρησιμοποιήστε ένα μαλακό πανί κατά την εγκατάσταση για να αποφευχθούν οι ζημιές στην εστία και στην επιφάνεια εργασίας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς και ζημιών από γυμνές φλόγες. Κρατήστε τις γυμνές φλόγες (π.χ. ένα κερί) μακριά από το προϊόν.

3 Διαστάσεις εστίας

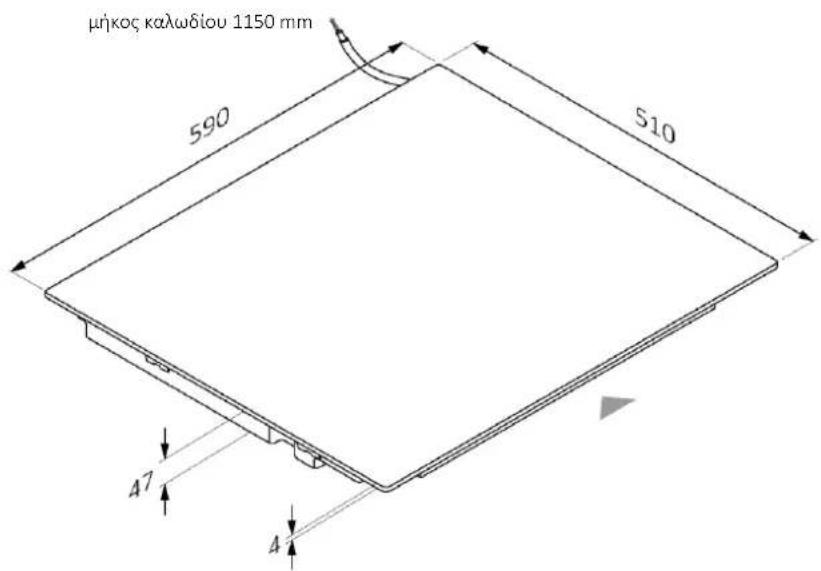

3.1 Πλάτος 60

Διαστάσεις σε mm

Επάνω αξονομετρική προΒολή

μήκος καλωδίου 1150 mm 590 510 47 4

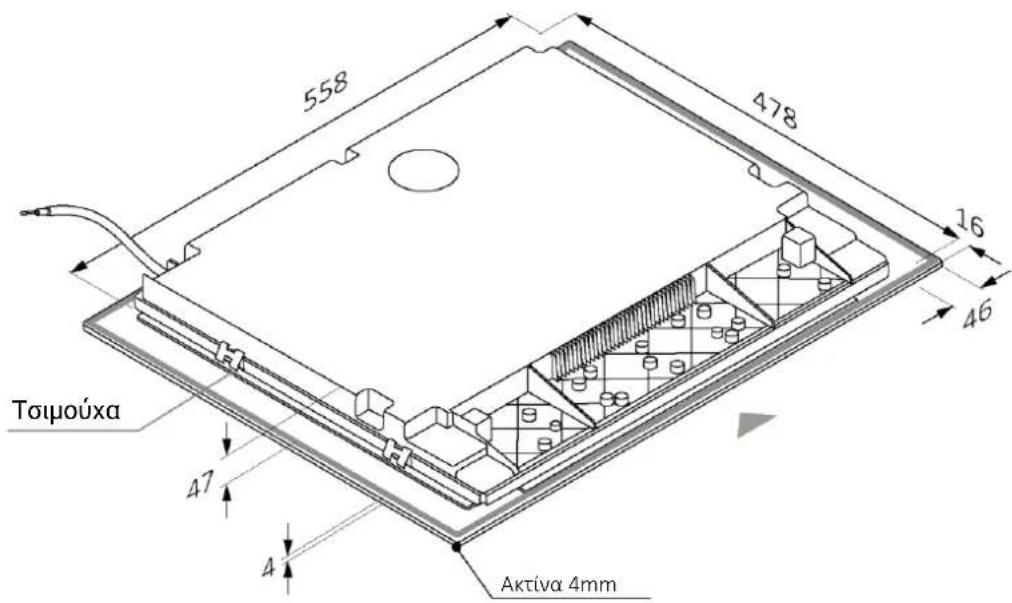

Κάτω αξονομετρική προΒολή

558 478 16 46 Τοιμούχα 47 4 Aktiva 4mm

3.1 Πλάτος 60

Διαστάσεις σε mm

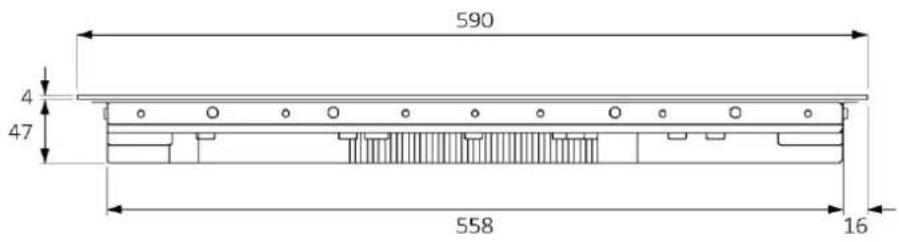

πρόσθια όψη

590 4 47 558 16

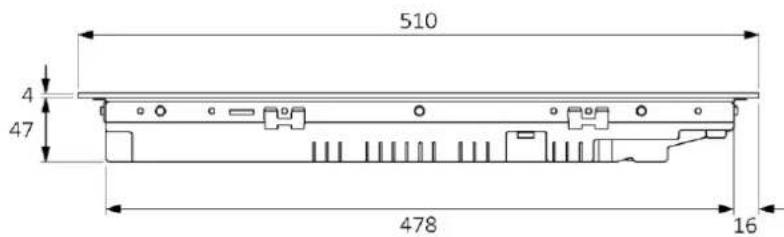

πλευρική όψη

510 4 47 478 16

Κωδικοί προϊόντων

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3 Διαστάσεις εστίας

3.2 Πλάτος 65

Διαστάσεις σε mm

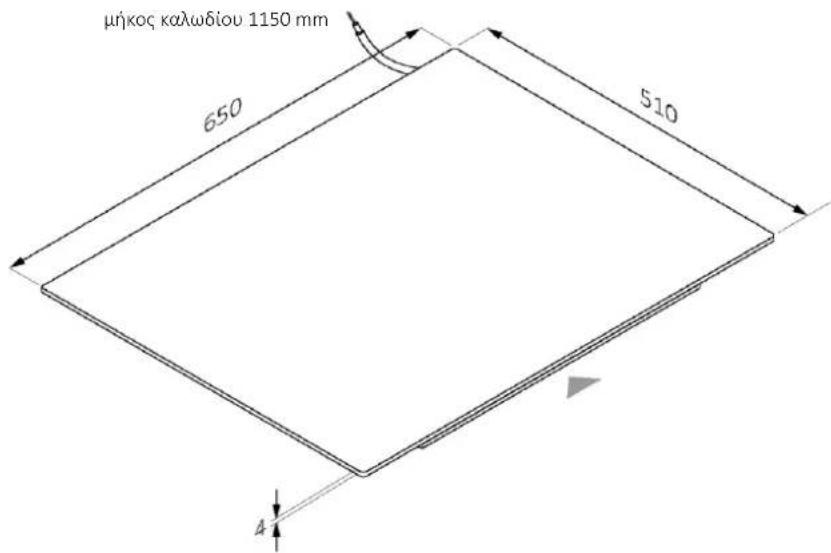

Επάνω αξονομετρική προΒολή

μήκος καλωδίου 1150 mm 650 510 4

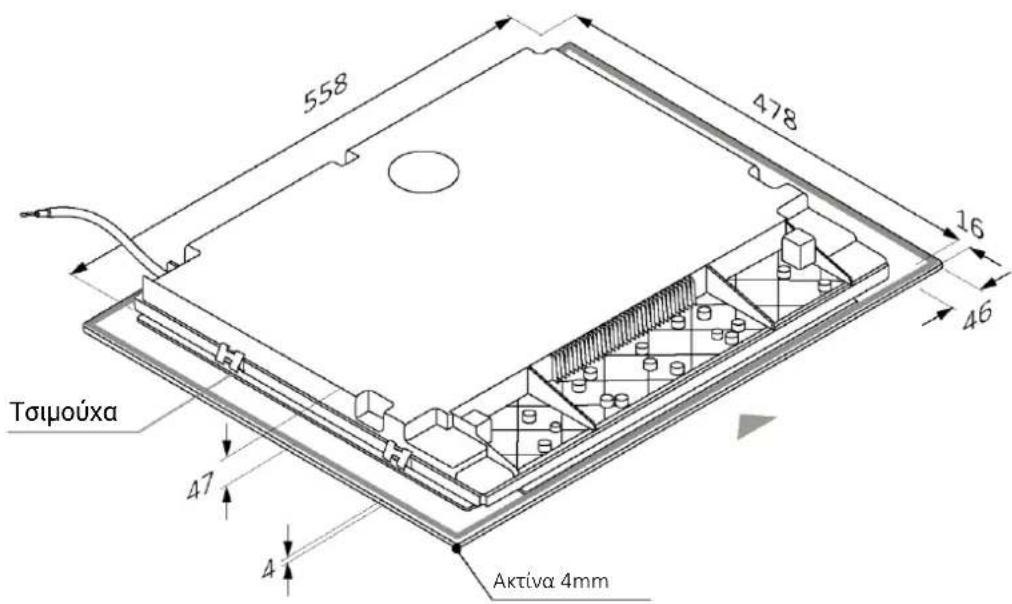

Κάτω αξονομετρική προΒολή

558 478 16 46 Τοιμούχα 47 4 Ακτίνα 4mm

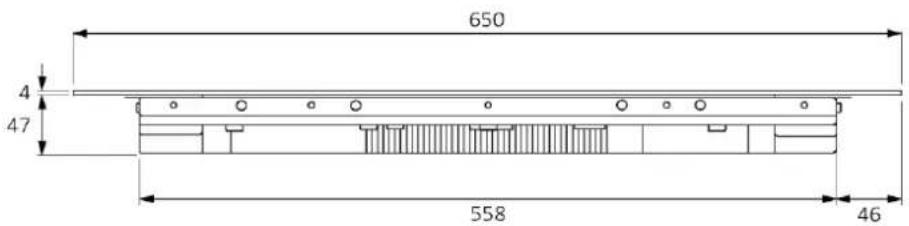

3.2 Πλάτος 65

Διαστάσεις σε mm

πρόσθια όψη

650 4 47 558 46

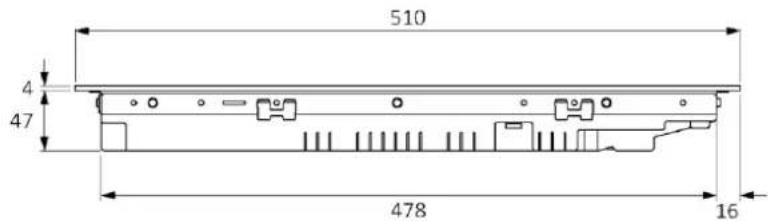

πλευρική όψη

510 4 47 478 16

Κωδικοί προϊόντων

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3 Διαστάσεις εστίας

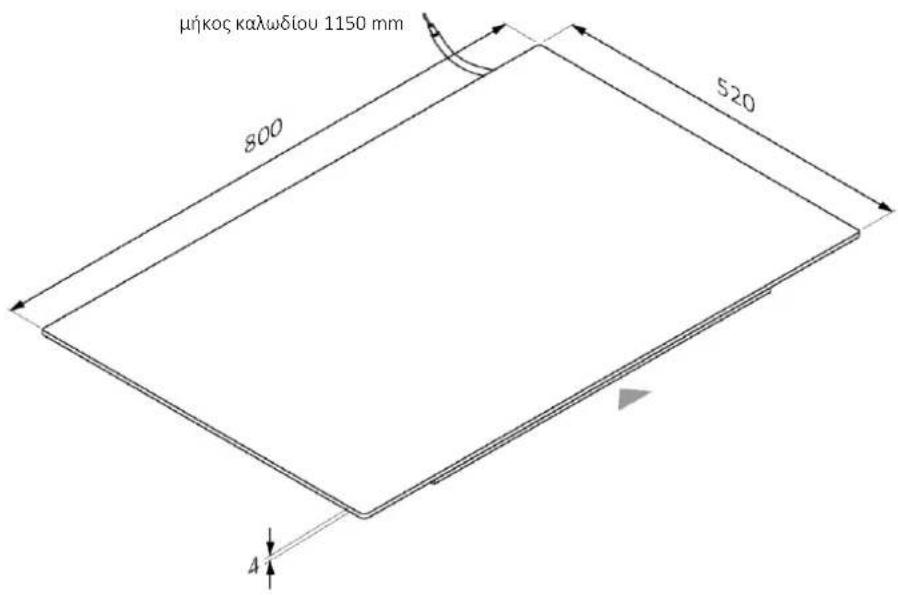

3.3 Πλάτος 80

Διαστάσεις σε mm

Επάνω αξονομετρική προβολή

μήκος καλωδίου 1150 mm 800 520 4

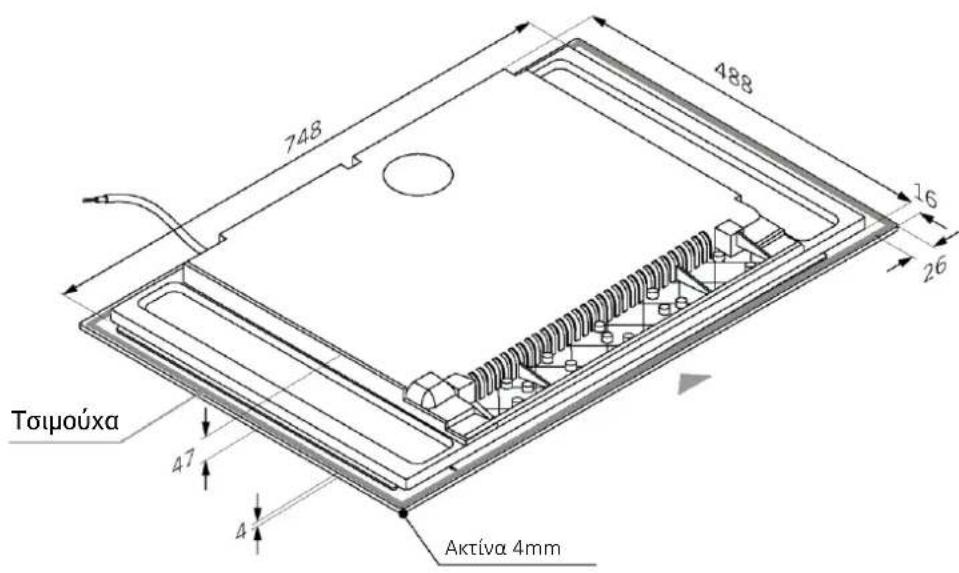

Κάτω αξονομετρική προΒολή

748 488 16 26 Τομούχα 47 4 Ακτίνα 4mm

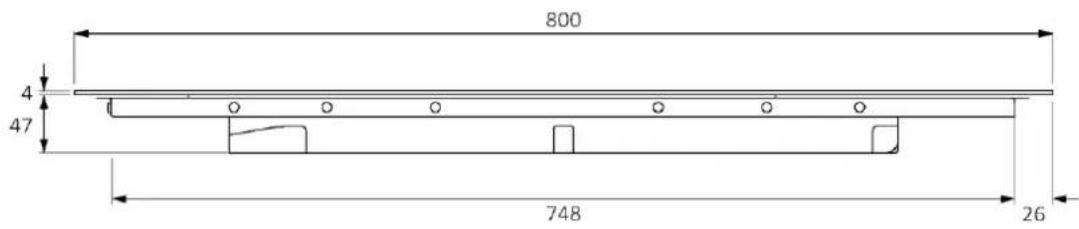

3.3 Πλάτος 80

Διαστάσεις σε mm

πρόσθια όψη

800 4 47 748 26

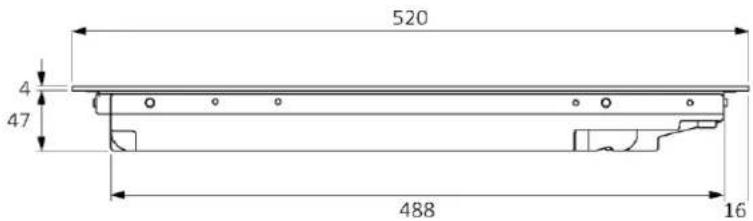

πλευρική όψη

520 4 47 488 16

Κωδικοί προϊόντων

HAMTB86IRCS

HAMTB86IWCS

4 Εργαλεία εγκατάστασης

4.1 Τυπική εγκατάσταση

Απαιτούμενα εργαλεία

μολύβι κατσαβίδι χάρακας βούρτσα κόφτης γυαλιά ασφαλείας δραπανοκα- τοάβιδο σέγα

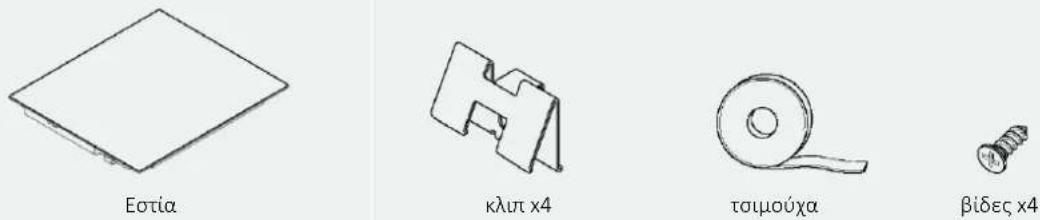

Εργαλεία που παρέχονται με το προϊόν

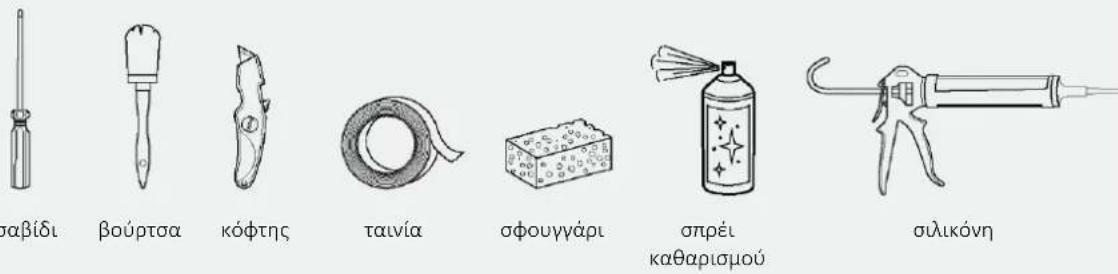

4.2 Χωνευτή εγκατάσταση

Απαιτούμενα εργαλεία

κατσαβίδι

Εργαλεία που παρέχονται με το προϊόν

- Όσον αφορά την ασφάλεια, το προϊόν αυτό συμμορφώνεται με τους ισχύοντες κανονισμούς.

- Η απόσταση μεταξύ της εστίας και των ντουλαπιών ή των εντοικισμένων συσκευών πρέπει να είναι τέτοια ώστε να εξασφαλίζεται επαρκής εξαερισμός και απελευθέρωση αέρα.

- Η ελάχιστη απόσταση μεταξύ της εστίας και του απορροφητήρα εξαρτάται από το μοντέλο του απορροφητήρα (Α).

- Η απόσταση μεταξύ της εστίας και των ντουλαπιών τοίχου πρέπει να λαμβάνει υπόψη την παρουσία ογκωδών αντικειμένων (κατσαρόλες, κουτάλες κ.λπ.) και τη χρήση τους (Β).

- Η ελάχιστη απόσταση μεταξύ της οπής της εστίας και της πλάτης/οπίσθιου πάνελ της κουζίνας πρέπει να είναι τουλάχιστον 35 mm (C).

• Διατηρήστε μια ασφαλή πλευρική απόσταση από τα έπιπλα (D). Η πλευρική επένδυση των επίπλων πρέπει να είναι κατασκευασμένη από υλικό ανθεκτικό στη θερμότητα.

- Στην περιοχή κάτω από την εστία είναι απαραίτητο να υπάρχει ελεύθερος χώρος τουλάχιστον 10 mm μεταξύ της εστίας και οποιουδήποτε αλλου αντικειμένου, το οποίο θα μπορούσε να επηρεαστεί από τη θερμότητα που παράγεται κατά τη χρήση.

- Ακολουθήστε τις οδηγίες του παρόντος εγχειριδίου για τον εξαερισμό του προϊόντος.

- Εάν το προϊόν εγκατασταθεί πάνω από φούρνο, συμβουλευτείτε επίσης τις οδηγίες εγκατάστασης του φούρνου.

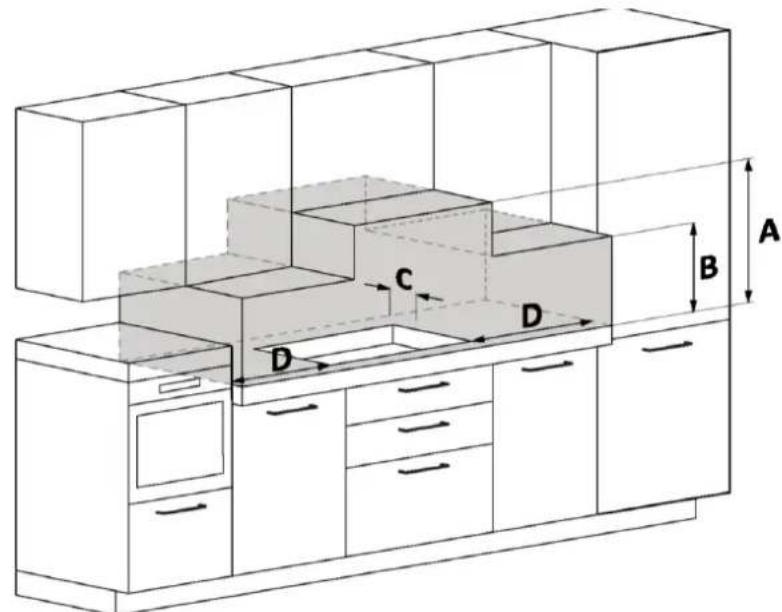

Α Συνιστούμε μια απόσταση τουλάχιστον 650mm, συμβουλευτείτε επίσης το εγχειρίδιο χρήσης του απορροφητήρα.

Β Λάβετε υπόψη ένα ωφέλιμο διάστημα για τον χειρισμό κατσαρολών, κουτάλων και άλλων αντικειμένων.

C Απόσταση 35 mm από την εσοχή της οπής έως το οπίσθιο πάνελ/backsplash.

D 35 mm: πλάτος εστίας 60. 55 mm: πλάτος εστίας 65. 35 mm: πλάτος εστίας 80.

6 'Επιπλα και εξαερισμός

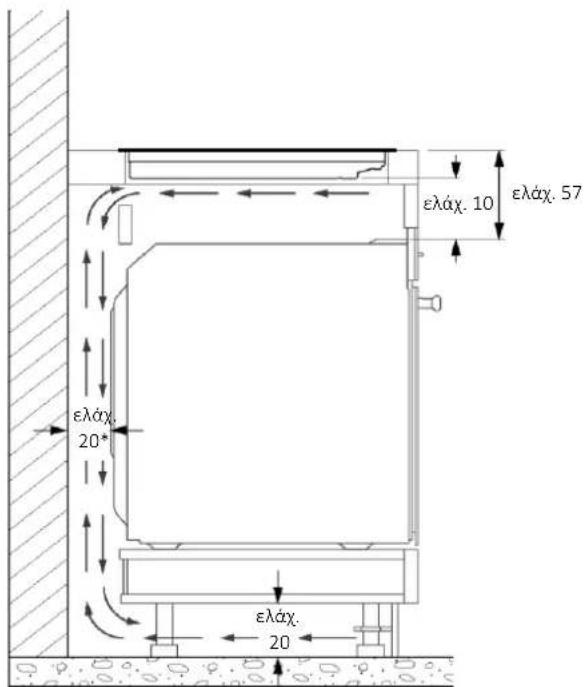

6.1 Πλάτος 60 - 65 - 80 στη Βάση του φούρνου

ελάχ. 10 ελάχ. 57 ελάχ. 20* ελάχ. 20

* 'Ενδειξη σχετικά με την εστία.
Για πληροφορίες σχετικά με το φούρνο, συμβουλευτείτε το ειδικό εγχειρίδιο εγκατάστασης.

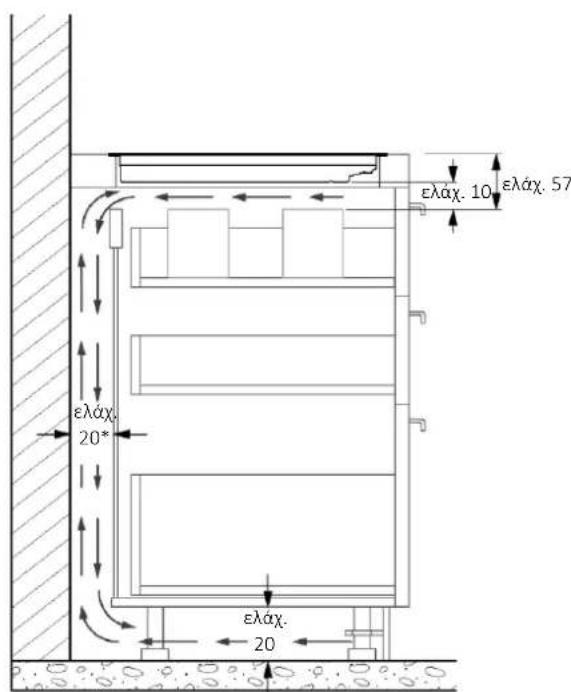

6.2 Πλάτος 60 - 65 - 80 σε Βάση με συρτάρια

ελάχ. 10 ελάχ. 57 ελάχ. 20* ελάχ. 20

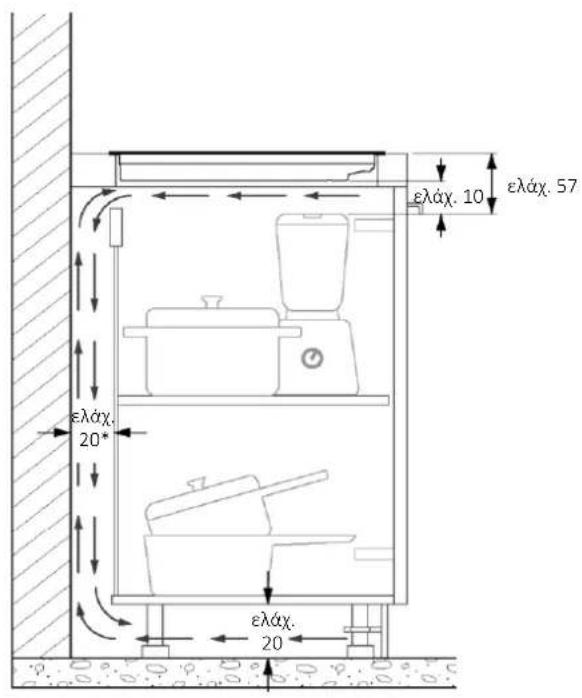

6.3 Πλάτος 60 - 65 - 80 σε Βάση με ράφια

ελάχ. 10 ελάχ. 57 ελάχ. 20* ελάχ. 20

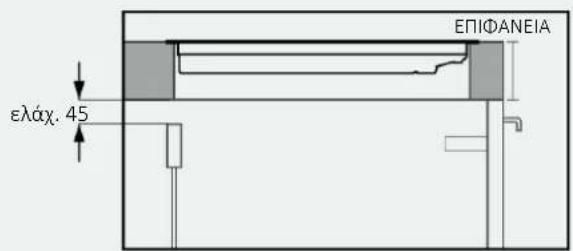

6.4 Πάχος επάνω επιφάνειας

ΕΠΙΦΑΝΕΙΑ ελάχ. 45

'Επιπλα με παχύ πάγκο: προβλέψτε ένα οπίσθιο άνοιγμα τουλάχιστον 45 mm μεταξύ της επάνω επιφάνειας και της οπίσθιας επένδυσης.

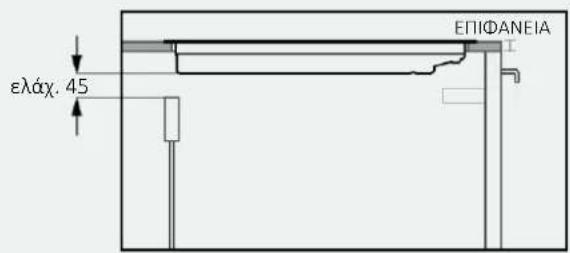

ελάχ. 45 ΕΠΙΦΑΝΕΙΑ

'Επιπλα με πάγκο μειωμένου πάχους: προβλέψτε ένα οπίσθιο άνοιγμα τουλάχιστον 45 mm μεταξύ της εστίας και της οπίσθιας αλυσίδας.

7 Διαστάσεις εντοιχισμού

- Ο πάγκος της κουζίνας θα πρέπει να διαμορφωθεί ακολουθώντας τα παρακάτω διαγράμματα.

- Το πίσω μέρος του επίπλου θα πρέπει να διαθέτει ανοίγματα, ακολουθήστε τα παρακάτω διαγράμματα.

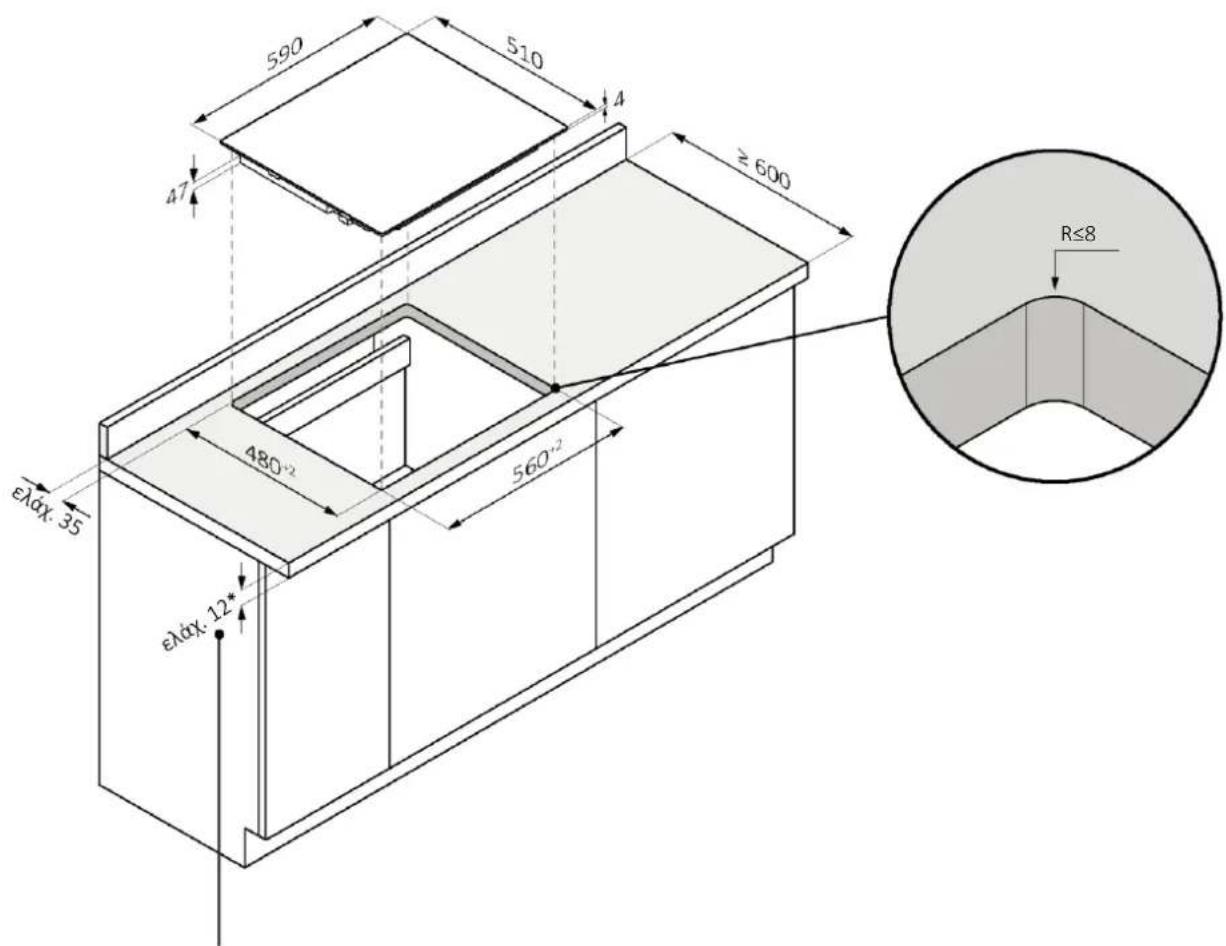

7.1 Πλάτος εστίας 60

τυπική εγκατάσταση

590 510 4 ≥ 600 47 ελάχ. 35 480°² 560°² ελάχ. 12* R≤8

*28 με φούρνο από κάτω

7.1 Πλάτος εστίας 60

χωνευτή εγκατάσταση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Δεν διατίθεται για προϊόντα με γυαλί μπιζουταρισμένο.

590 510 4 ≥600 47 ελάχ. 35 480°² 514°¹ 560°² 594°¹ ελάχ. 18* *28 με φούρνο από κάτω R6 1> R≤8

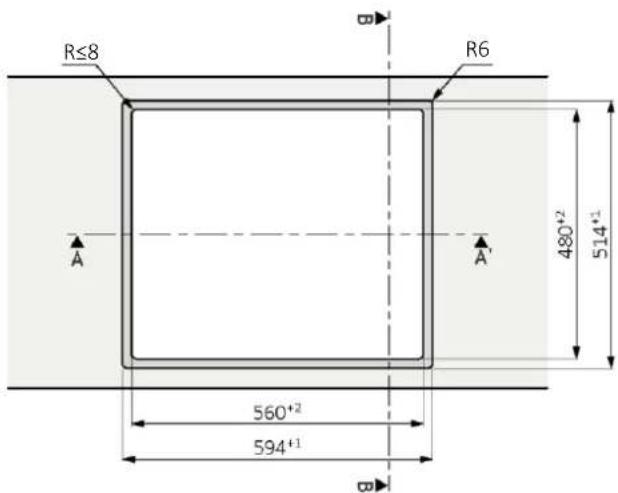

R≤8 R6 A A' 480+2 514+2 560+2 594+1 B

590 560⁺² 594⁺¹ A-A'

510 480°2 514°1 B-B'

7 Διαστάσεις εντοιχισμού

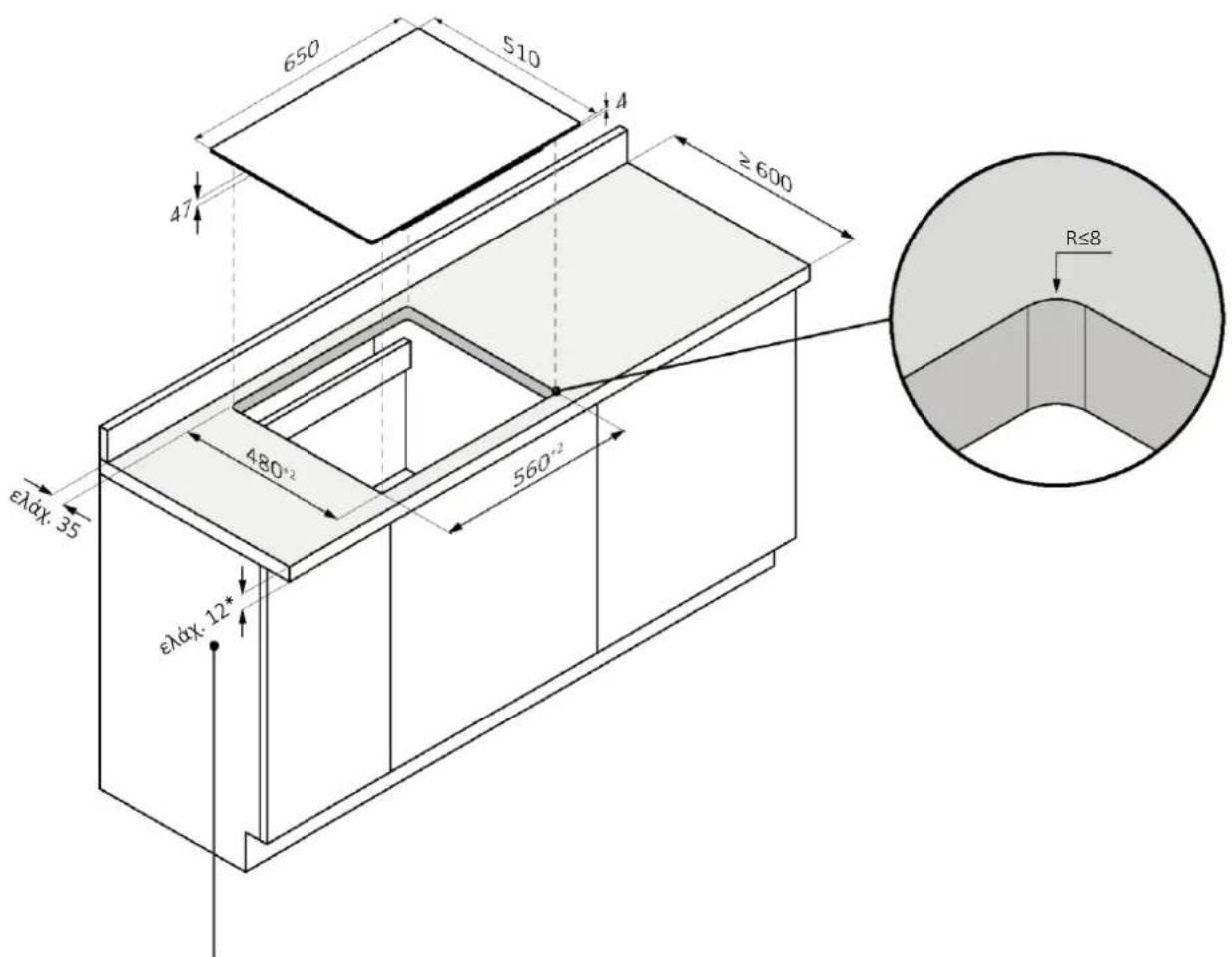

7.2 Πλάτος εστίας 65

τυπική εγκατάσταση

650 S10 47 ≥ 600 ελάχ. 35 480°² 560°² ελάχ. 12* R≤8

*28 με φούρνο από κάτω

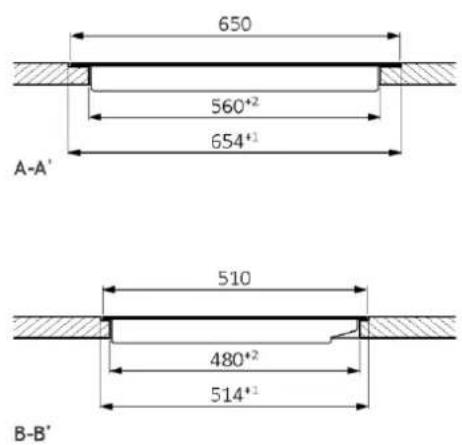

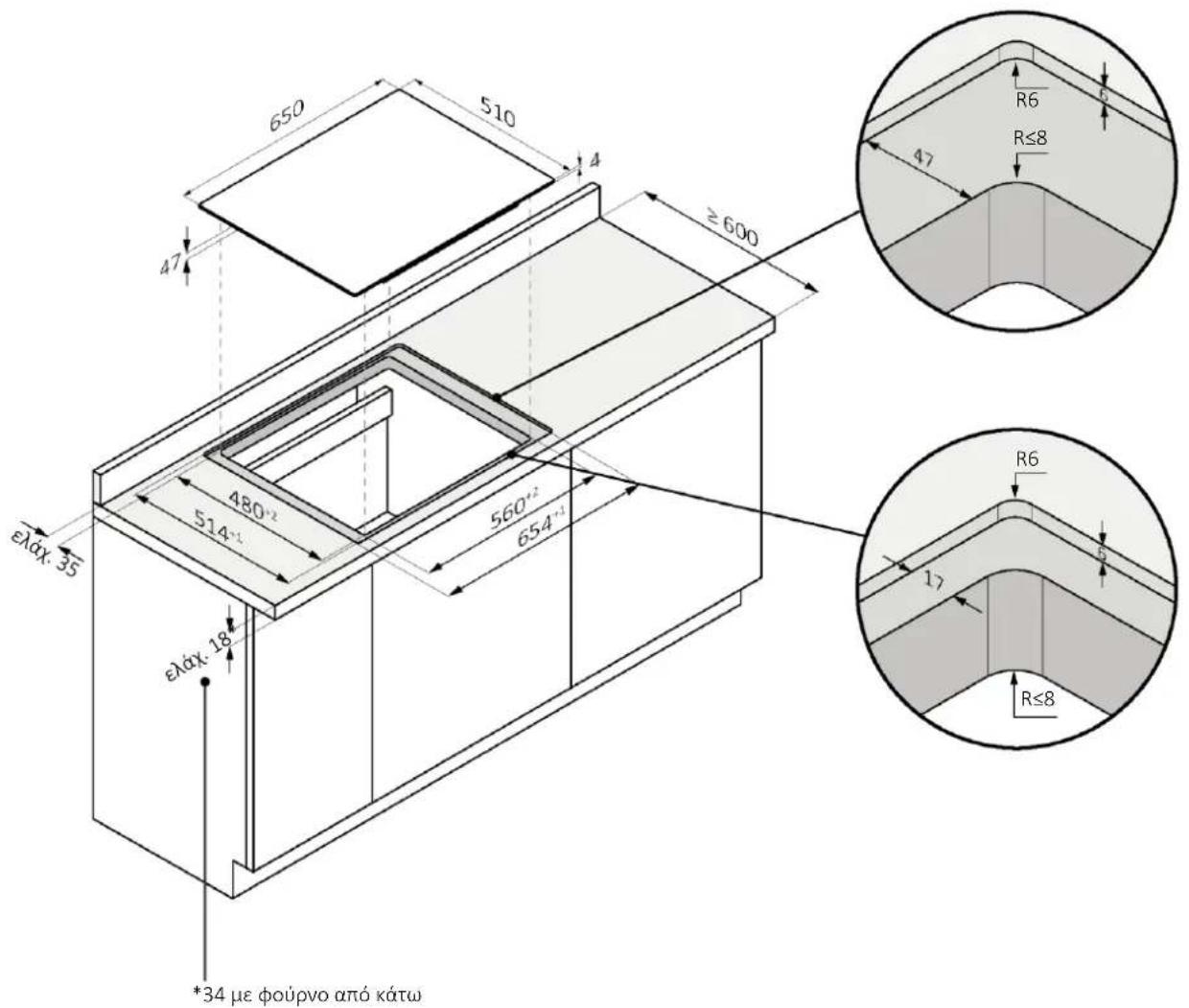

7.2 Πλάτος εστίας 65

χωνευτή εγκατάσταση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Δεν διατίθεται για προϊόντα με γυαλί μπιζουταρισμένο.

650 510 4 ≥ 600 47 ελάχ: 35 480°² 514°¹ 560°² 654°¹ ελάχ: 18 *34 με φούρνο από κάτω R6 R≤8 47 R6 17 R≤8

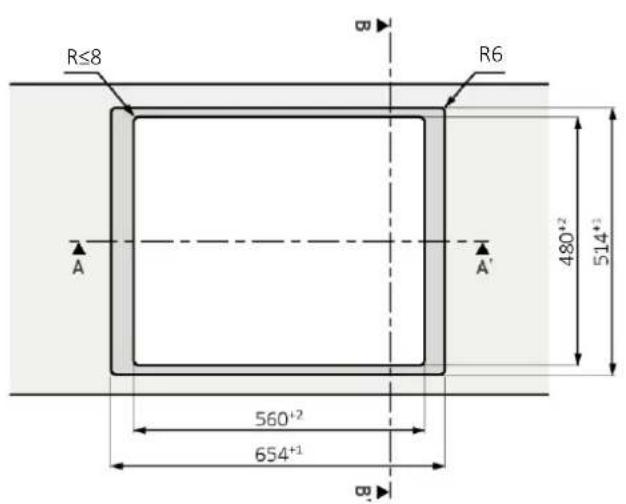

R≤8 B R6 480+2 514+3 A A' 560+2 654+1 B

650 560*2 654*1 A-A' 510 480*2 514*1 B-B'

7 Διαστάσεις εντοιχισμού

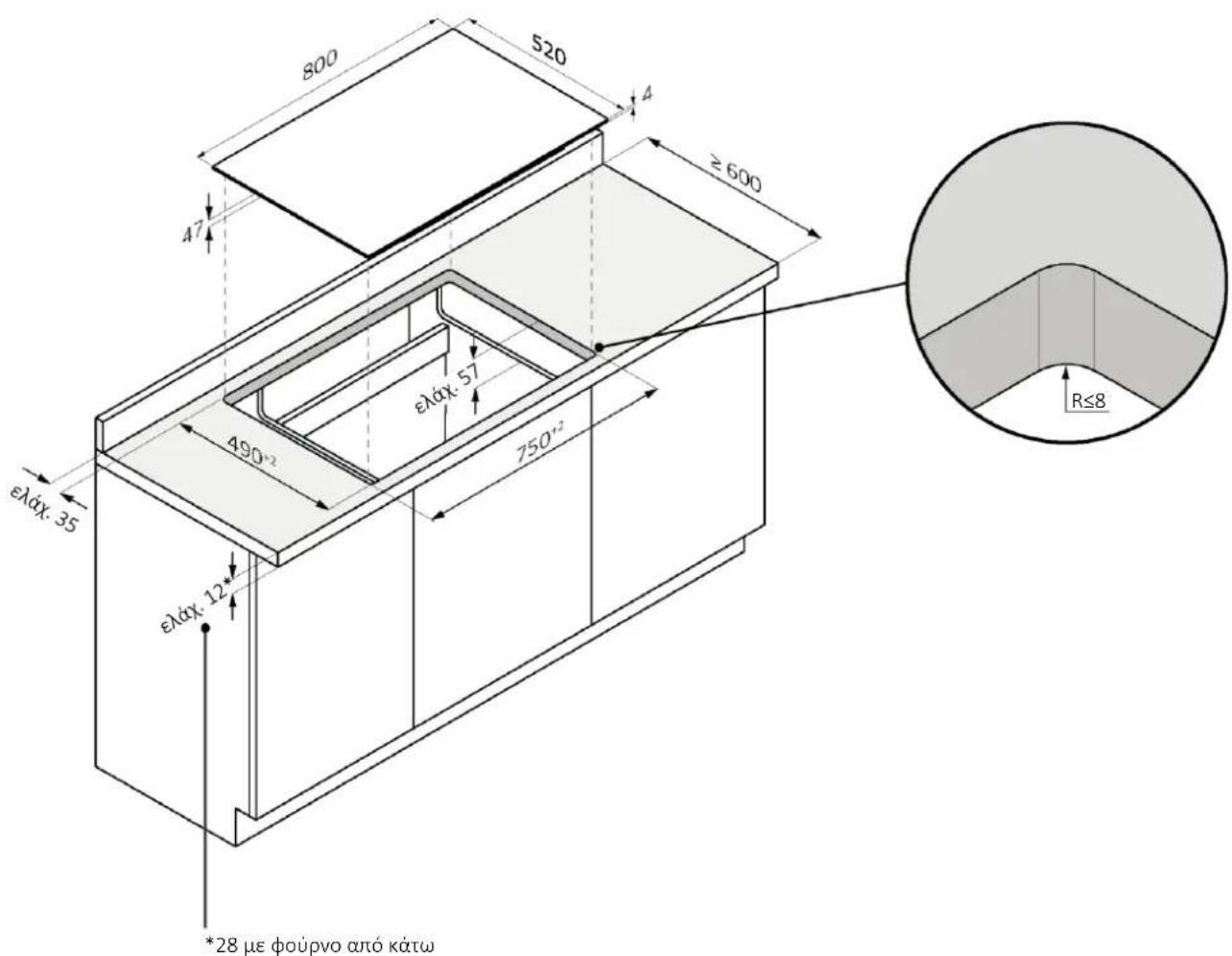

7.3 Πλάτος εστίας 80

τυπική εγκατάσταση

800 520 4 ≥600 47 ελάχ. 35 ελάχ. 12* *28 με φούρνο από κάτω ελάχ. 57 490°² 750°² R≤8

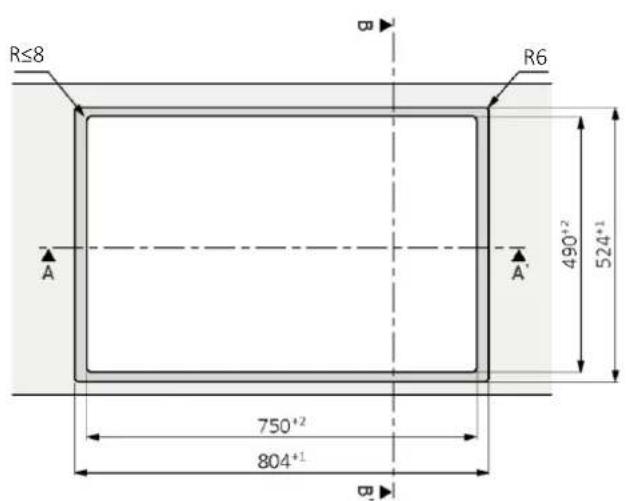

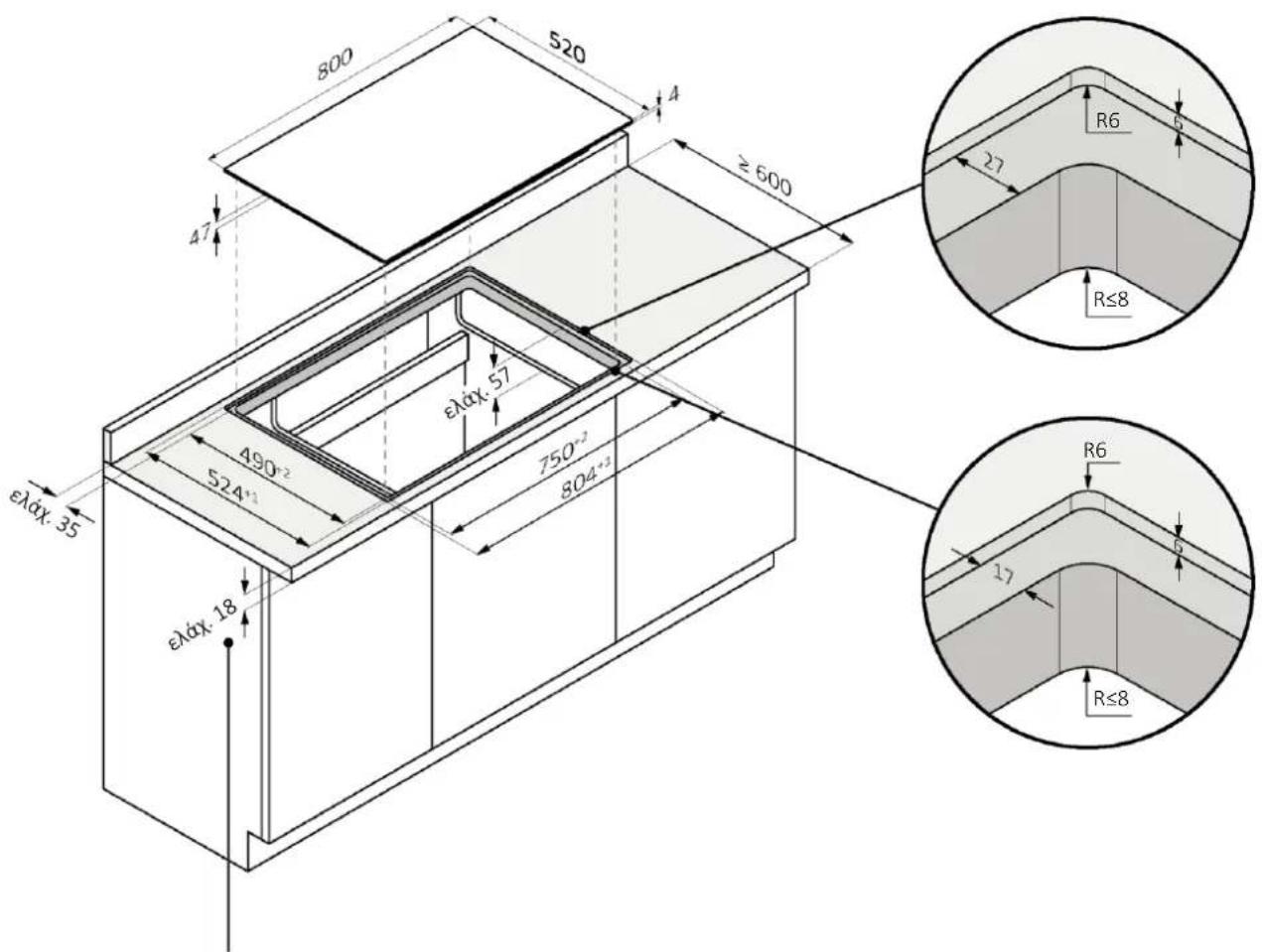

7.3 Πλάτος εστίας 80

χωνευτή εγκατάσταση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Δεν διατίθεται για προϊόντα με γυαλί μπιζουταρισμένο.

800 520 4 ≥ 600 47 ελάχ. 35 ελάχ. 18 490°² 524°¹ ελάχ. 57 750°² 804°³ R6 27 R≤8 R6 17 R≤8

*34 με φούρνο από κάτω

R≤8 R6 A A' 490+2 524+1 750+2 804+1 B

800 750⁺² 27 804⁺¹ A-A'

510 490⁺² 524⁺¹ 17

B-B'

8 Σύνδεση στο ηλεκτρικό δίκτυο

8.1 Προειδοποιήσεις ασφαλείας

Για να πραγματοποιήσετε την ηλεκτρική σύνδεση της συσκευής με ασφάλεια, τηρήστε τις ακόλουθες προειδοποιήσεις:

• Οποιαδήποτε επισκευή, εγκατάσταση και συντήρηση που δεν εκτελείται σωστά μπορεί να θέσει σε σοβαρό κίνδυνο τον χρήστη.
• Ο κατασκευαστής δηλώνει ότι δεν αναλαμβάνει καμία ευθύνη για άμεσες ή έμμεσες ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση, συντήρηση ή επισκευή. Επίσης, δεν ευθύνεται για ζημιές που προκαλούνται από έλλειψη ή διακοπή του αγωγού γείωσης (ηλεκτροπληξία).
• Κάντε τη σύνδεση της εστίας στο ηλεκτρικό δίκτυο μόνο με ειδικευμένο τεχνικό ο οποίος γνωρίζει και συμμορφώνεται με τους τοπικούς κανονισμούς και τους πρόσθετους κανονισμούς της τοπικής εταιρείας ηλεκτρικής ενέργειας.
• Το προϊόν εμπίπτει στην κατηγορία προστασίας I και μπορεί να λειτουργήσει μόνο εάν είναι εξοπλισμένο με αγωγό γείωσης.
  • Το προϊόν δεν πρέπει να είναι υπό τάση κατά τη διάρκεια της εγκατάστασης.
• Κατά τη διάρκεια της εγκατάστασης, μην τοποθετείτε μεταλλικά αντικείμενα, (π.χ. μαχαίρια, πιρούνια, κουτάλια και καπάκια) στην επιφάνεια της εστίας γιατί μπορεί να ζεσταθούν.
• Συνδέστε το προϊόν χρησιμοποιώντας μόνο το παρεχόμενο καλώδιο.
• Το προϊόν πρέπει να συνδεθεί σε ένα σωστά κατασκευασμένο ηλεκτρικό σύστημα.
• Σε περίπτωση λανθασμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος εκπίπτει.
• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, έναν τεχνικό σέρβις ή από άτομο ανάλογης ειδικότητας για να αποτραπούν οι κίνδυνοι.
• Η σύνδεση με ένα αξιόπιστο σύστημα γείωσης είναι απαραίτητη και υποχρεωτική,
• Αυτή η συσκευή θα πρέπει να εγκατασταθεί και να γειωθεί μόνο από κατάλληλα ειδικευμένο άτομο.
• Αποσυνδέστε τη συσκευή από την κύρια παροχή ρεύματος πριν από οποιαδήποτε εργασία ή συντήρηση σε αυτήν.
• Αυτή η συσκευή πρέπει να συνδεθεί σε κύκλωμα το οποίο ενσωματώνει διακόπτη απομόνωσης που παρέχει πλήρη αποσύνδεση από την πηγή ρεύματος.
• Οι τροποποιήσεις στο οικιακό ηλεκτρικό σύστημα θα πρέπει να πραγματοποιούνται μόνο από ειδικευμένο ηλεκτρολόγο.
• Η μη τήρηση αυτών των συστάσεων μπορεί να προκαλέσει ηλεκτροπληξία ή θάνατο.
• Η εστία πρέπει να συνδεθεί στο ηλεκτρικό δίκτυο μέσω μιας πολυπολικής διάταξης αποσύνδεσης που εξασφαλίζει τον διαχωρισμό μεταξύ των επαφών σε συμμόρφωση σύμφωνα με την κατηγορία υπερφόρτωσης III. Αυτή η διάταξη πρέπει να αντέχει τα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τους ισχύοντες κανονισμούς.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποφευχθεί οποιοσδήποτε κίνδυνος που προκαλείται από τυχαία επαναφορά της συσκευής θερμικής διακοπής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική συσκευή μεταγωγής, όπως χρονοδιακόπτη, ή να συνδέεται σε κύκλωμα που ενεργοποιείται και απενεργοποιείται τακτικά.

- Ηλεκτρικό καλώδιο τροφοδοσίας: η συσκευή είναι εξοπλισμένη με ένα καλώδιο τροφοδοσίας το οποίο πρέπει να συνδεθεί στο οικιακό δίκτυο. Ανακαλύψτε τις διάφορες δυνατότητες σύνδεσης, ανάλογα με τον τύπο της οικιακής παροχής ρεύματος, από το σχετικό διάγραμμα. Η πινακίδα δεδομένων υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτή τη συσκευή και τη σχετική απορροφούμενη ισχύ.

8.2 Οδηγίες

Απορρόφηση ισχύος

Δείτε πινακίδα δεδομένων προϊόντος.

Διακόπτης κυκλώματος διαφορικού ρεύματος (αντιηλεκτροπληξιακός)

Συνιστάται η χρήση ενός διακόπτη κυκλώματος παραμένοντος ρεύματος (διακόπτης κυκλώματος διαρροής προς γη) με ρεύμα αποσύνδεσης που συμμορφώνεται με τα ισχύοντα πρότυπα.

Διατάξεις διαχωρισμού

Σε περίπτωση που είναι απαραίτητο να τη χρησιμοποιήσετε, η εστία πρέπει να συνδεθεί στο ηλεκτρικό δίκτυο μέσω μιας πολυπολικής διάταξης αποσύνδεσης που εξασφαλίζει τον διαχωρισμό μεταξύ των επαφών σύμφωνα με την κατηγορία υπέρτασης III. Μια τέτοια διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τα ισχύοντα πρότυπα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποφευχθεί οποιοσδήποτε κίνδυνος που προκαλείται από τυχαία επαναφορά της συσκευής θερμικής διακοπής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική συσκευή μεταγωγής, όπως χρονοδιακόπτη, ή να συνδέεται σε κύκλωμα που ενεργοποιείται και απενεργοποιείται τακτικά. Το προϊόν δεν έχει σχεδιαστεί για να λειτουργεί με εξωτερικό χρονοδιακόπτη ή ξεχωριστό σύστημα τηλεχειρισμού.

Καλώδιο ηλεκτρικής τροφοδοσίας

Το προϊόν είναι εξοπλισμένο με ένα καλώδιο τροφοδοσίας που πρέπει να συνδεθεί στο οικιακό δίκτυο. Ανακαλύψτε τις διάφορες δυνατότητες σύνδεσης, ανάλογα με τον τύπο της οικιακής παροχής ρεύματος, από το σχετικό διάγραμμα. Η πινακίδα δεδομένων υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτή τη συσκευή και τη σχετική απορροφούμενη ισχύ.

Αντικατάσταση του καλωδίου τροφοδοσίας

Μην αντικαταστήσετε το καλώδιο μόνοι σας. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο εξυπηρέτησης.

8 Σύνδεση στο ηλεκτρικό δίκτυο

8.3 Άλλες συμβουλές

Η χρήση οποιασδήποτε ηλεκτρικής οικιακής συσκευής απαιτεί την τήρηση ορισμένων Βασικών κανόνων:

• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή από την τροφοδοσία.
• Μην αγγίζετε τη συσκευή με Βρεγμένα ή υγρά χέρια ή πόδια.
• Γενικά, δεν συνιστάται η χρήση προσαρμογέων, πολύπριζων πριζών ή καλωδίων επέκτασης.
• Σε περίπτωση δυσλειτουργίας ή/και πτώσης των επιδόσεων, απενεργοποιήστε τη συσκευή και μην την πειράξετε.

8.4 Διάταξη της σύνδεσης

Συμμορφώνεστε με τους τοπικούς κανονισμούς και πρόσθετους κανονισμούς της τοπικης επιχείρησης ηλεκτρισμού.

Σύνδεση της συσκευής

Τηρήστε τα δεδομένα σύνδεσης στην πινακίδα ονομαστικών στοιχείων.

Πραγματοποιήστε τη σύνδεση αποκλειστικά σύμφωνα με το σχετικό διάγραμμα:

• BR: καφέ
- BL: μπλε
• YE/GN: κίτρινο και πράσινο
• BK: μαύρο
• GY: γκρι

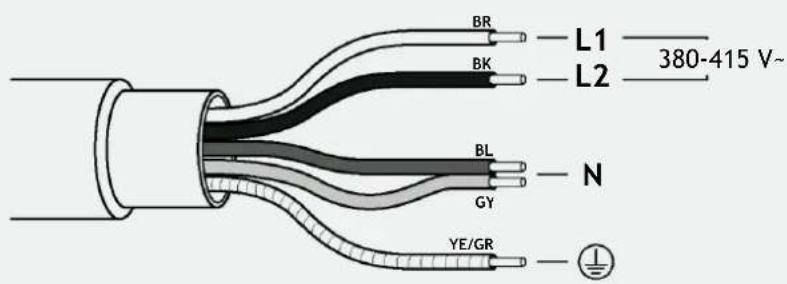

380-415 V \~ 2N 50/60 Hz

BR L1 —— 380-415 V~ BK L2 BL N GY YE/GR

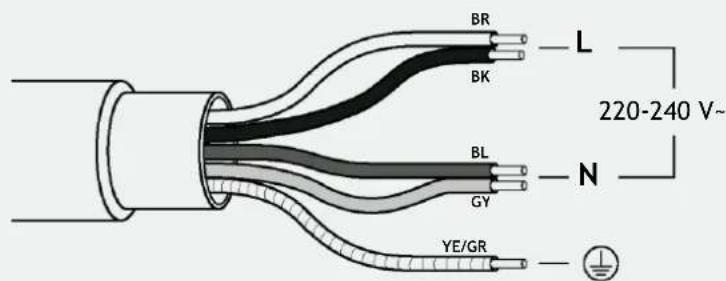

220-240 V \~ 50/60 Hz

BR L BK 220-240 V~ BL N GY YE/GR

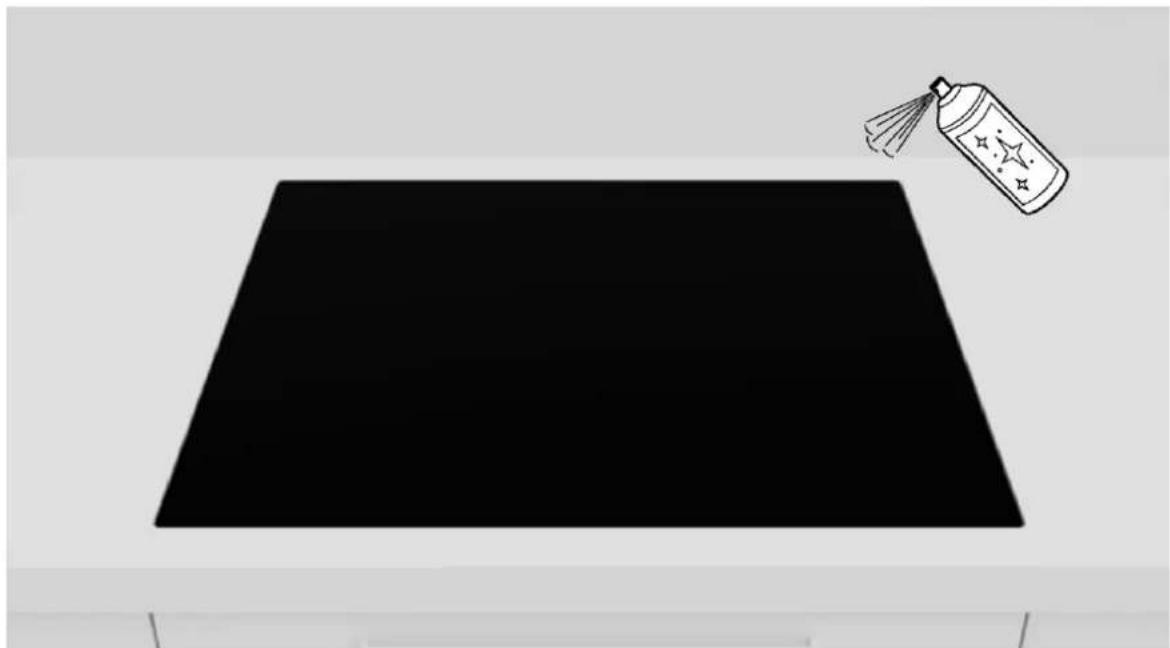

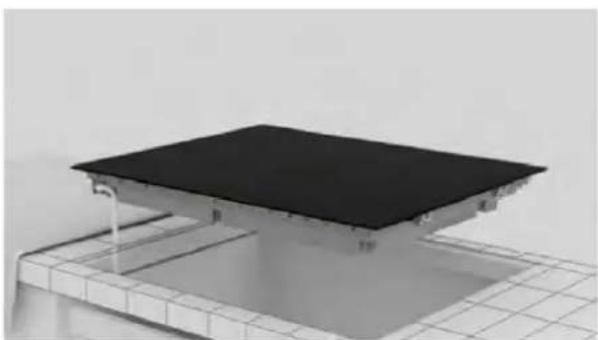

9.1 Σημαντικές προειδοποιήσεις

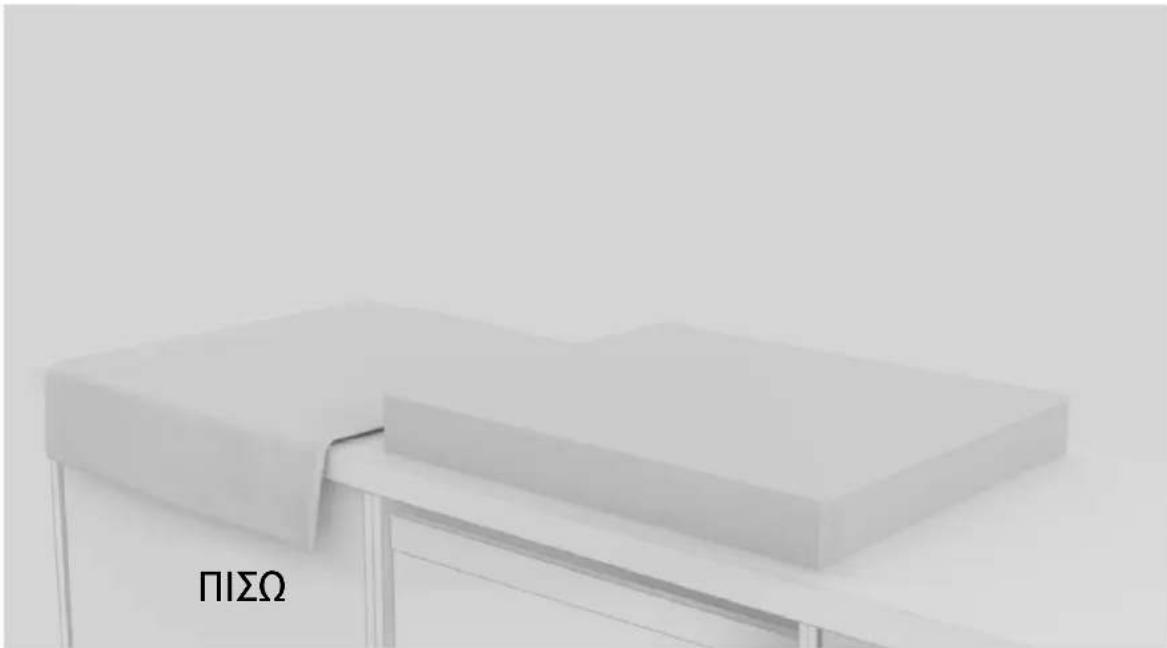

- Αφαιρέστε τυχόν εγκάρσιες λωρίδες που βρίσκονται στην περιοχή οπής του πάνκου εργασίας.

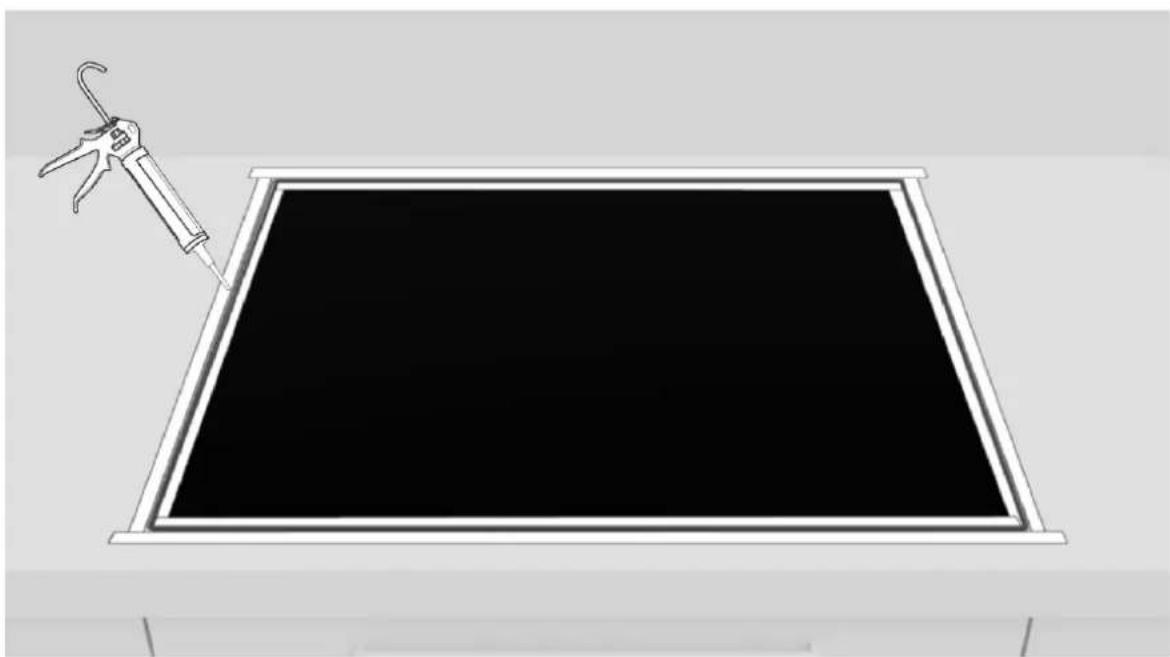

• Για προστασία από την υγρασία και τη διείσδυση υγρών, όλες οι κομμένες επιφάνειες πρέπει γα στεναγοποιούνται με κατάλληλο προϊόν.

• Το προϊόν πρέπει να Βρίσκεται σε τέλεια οριζόντια θέση.

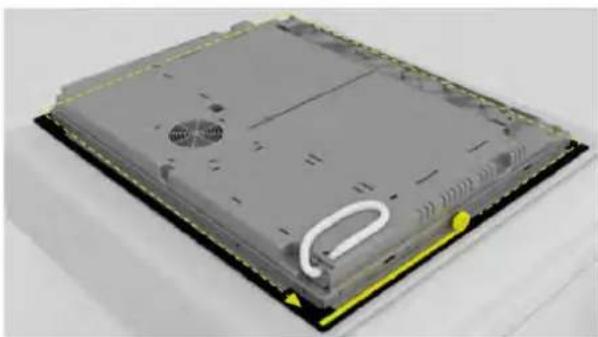

• Πριν από την εγκατάσταση, ελέγξτε ότι η τοιμούχα της εστίας έχει τοποθετηθεί σωστά (φωτ. 1).

φωτ. 1

- Η επιφάνεια στήριξης της εστίας πρέπει να είναι απόλυτα λεία, ώστε να στηρίζεται ομοιόμορφα και η εφαρμοζόμενη τσιμούχα να παρέχει επαρκή στεγανοποίηση (φωτ. 2).

φωτ. 2

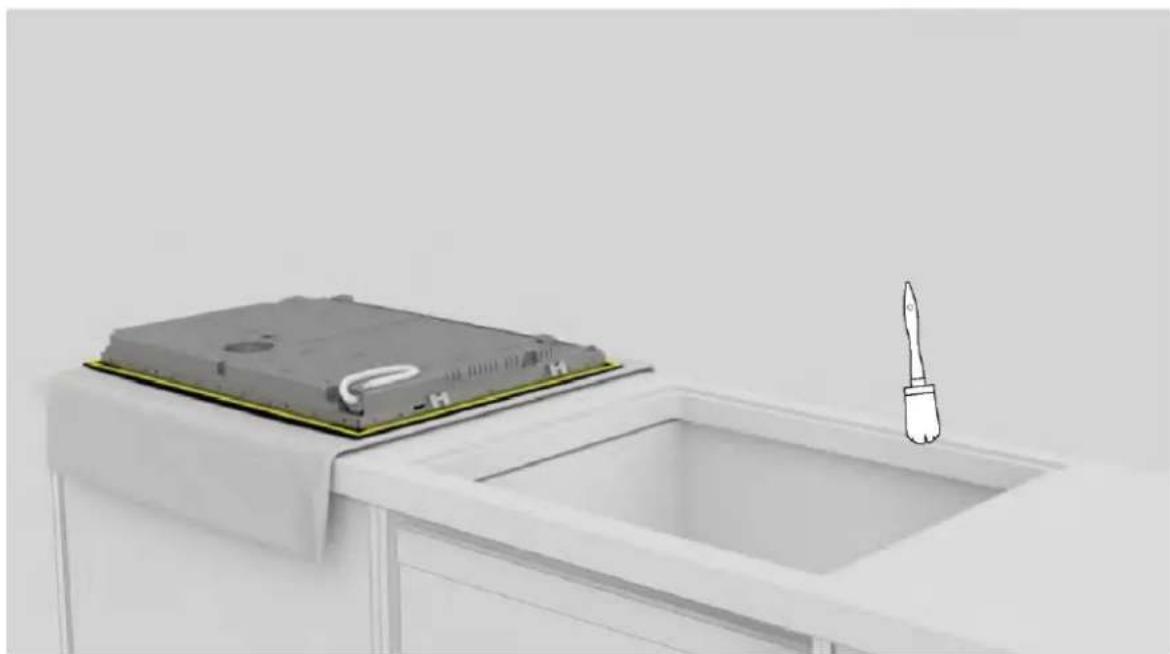

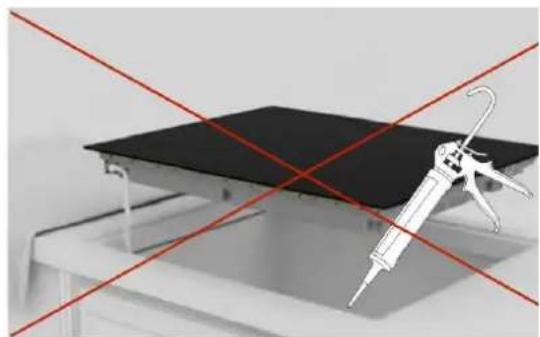

- Μη στερεώνετε την εστία χρησιμοποιώντας σιλικόνη ή οποιαδήποτε άλλη κόλλα! Μια τέτοια στερέωση θα μπορούσε να προκαλέσει ζημιά στο προϊόν, εάν το αποσυναρμολογούσατε (φωτ. 3).

φωτ. 3

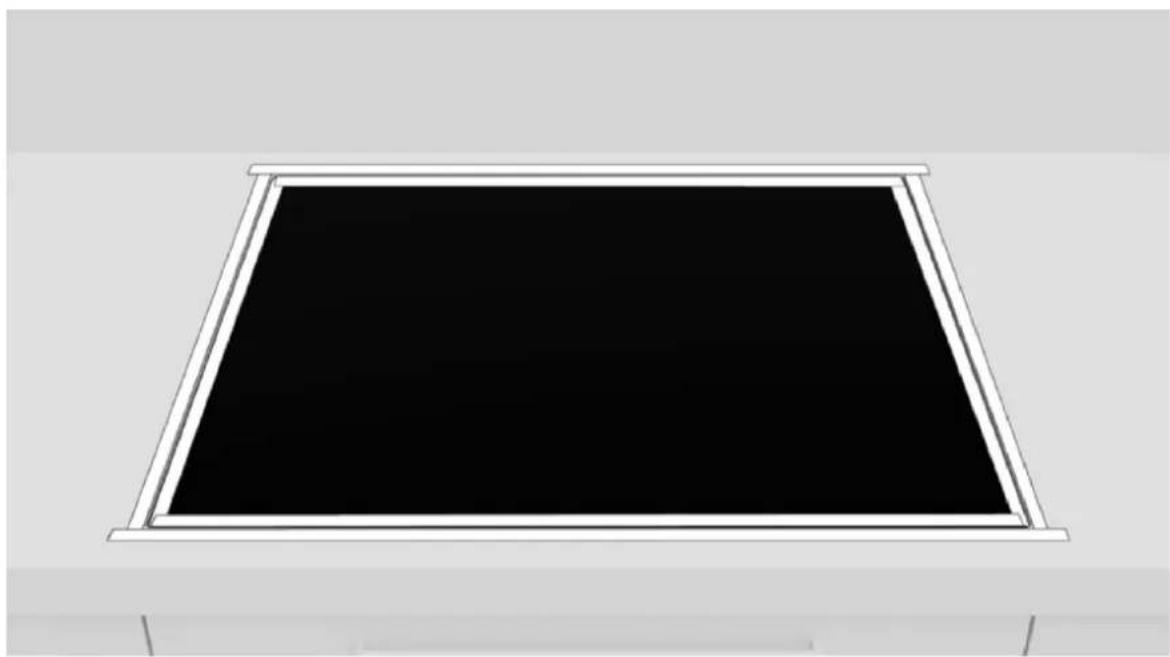

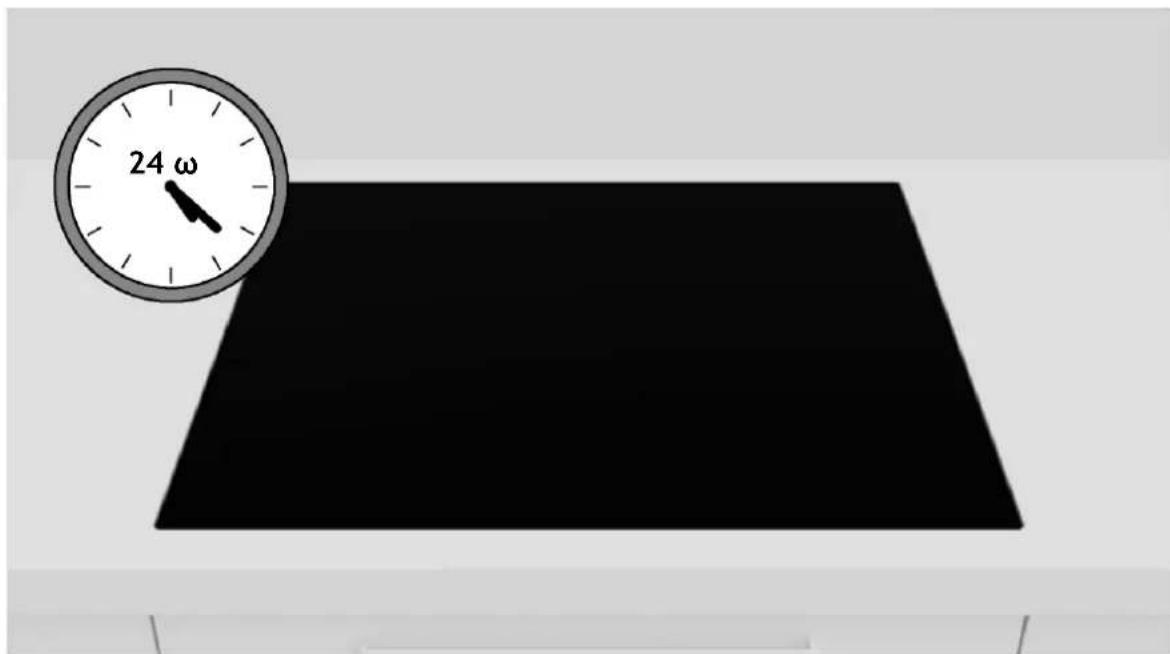

9 Οδηγίες εγκατάστασης

9.2 Εγκατάσταση Βήμα προς Βήμα

Οι παρακάτω εικόνες υποδεικνύουν την εγκατάσταση του προϊόντος Βήμα προς Βήμα.

Τυπική εγκατάσταση

Μπορείτε να δείτε το βίντεο εγκατάστασης Μπορείτε να δείτε το βίντεο του προϊόντος σαρώνοντας τον κωδικό Qr. εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό Qr.

Χωνευτή εγκατάσταση

ή κάνοντας κλικ εδώ

σύνδεσμο

ή κάνοντας κλικ εδώ

σύνδεσμο

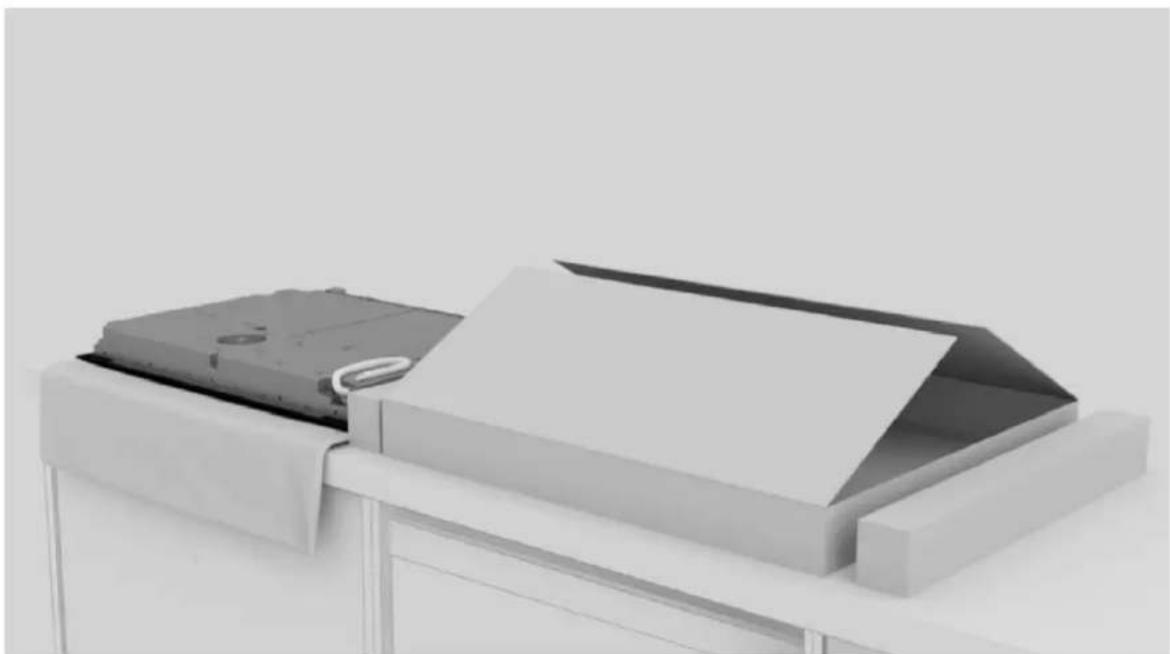

Χρησιμοποιήστε τα εργαλεία που αναφέρονται στο κεφάλαιο "Εργαλεία εγκατάστασης" του εγχειριδίου. Τοποθετήστε ένα πανί δίπλα στη συσκευασία του προϊόντος για να ακουμπήσετε πάνω του την εστία.

ΠΙΣΩ ΜΠΡΟΣΤΑ

2

Φορέστε γάντια. Αφαιρέστε τη συσκευασία και το περιτύλιγμα φροντίζοντας να μην καταστρέψετε το γυαλί της εστίας.

Τοποθετήστε την εστία ανάποδα πάνω στο πανί που είχε τοποθετηθεί προηγουμένως δίπλα στη συσκευασία.

9 Οδηγίες εγκατάστασης

Εφαρμόστε την τσιμούχα περιμετρικά.

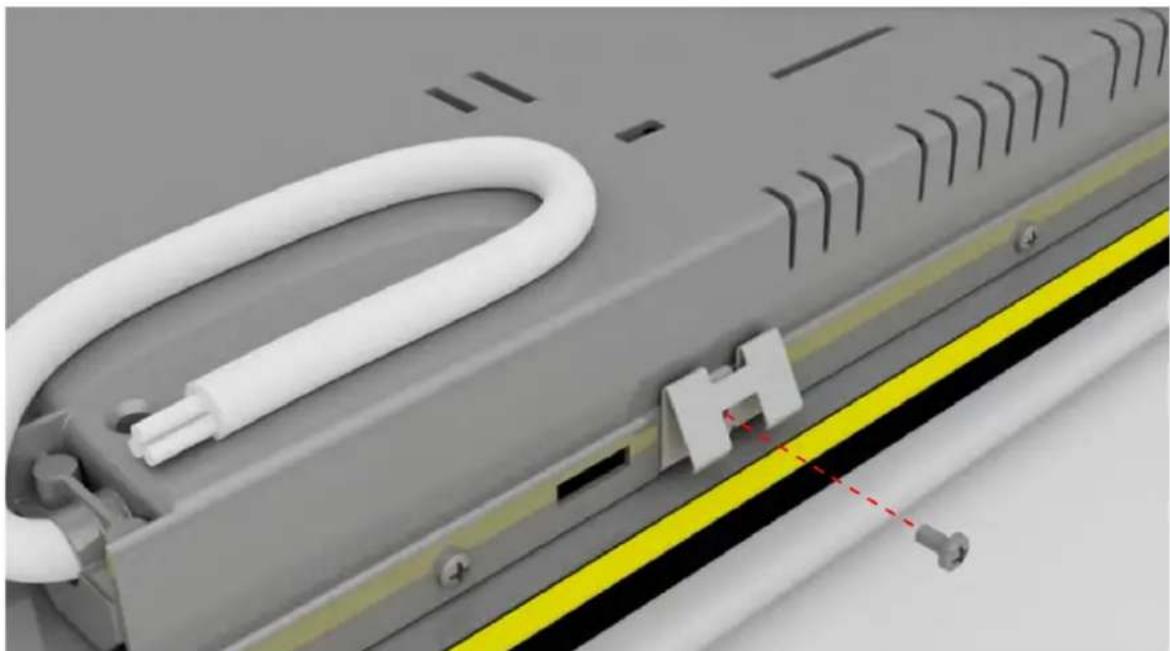

Τοποθετήστε τα κλιπ στις μικρές πλευρές της εστίας.

Καθαρίστε την άκρη της περιοχής εντοιχισμού.

Συνδέστε το καλώδιο τροφοδοσίας σύμφωνα με το διάγραμμα σύνδεσης που υποδεικνύεται στην ενότητα "Σύνδεση στο ηλεκτρικό δίκτυο" του εγχειριδίου (κατά τη διάρκεια της σύνδεσης στο δίκτυο δεν πρέπει να υπάρχουν άλλα αντικείμενα πάνω στις εστίες).

9 Οδηγίες εγκατάστασης

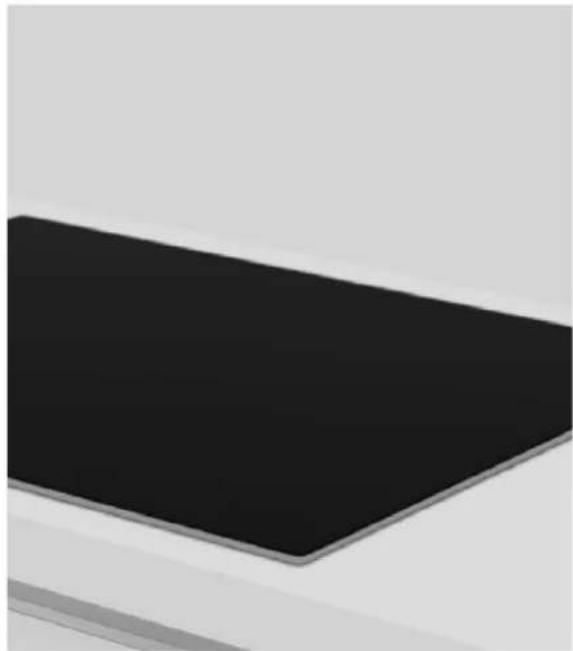

Τοποθετήστε την εστία στο κέντρο ως προς την εγκοπή. ΒεΒαιωθείτε ότι η τσιμούχα της εστίας στηρίζεται στην επιφάνεια εργασίας, ώστε να είναι εξασφαλισμένη η στεγανοποίηση.

a.

a. Για τυπική εγκατάσταση: η εγκατάσταση ολοκληρώθηκε.
b. Για χωνευτή εγκατάσταση: ακολουθήστε τα Βήματα στις επόμενες σελίδες.

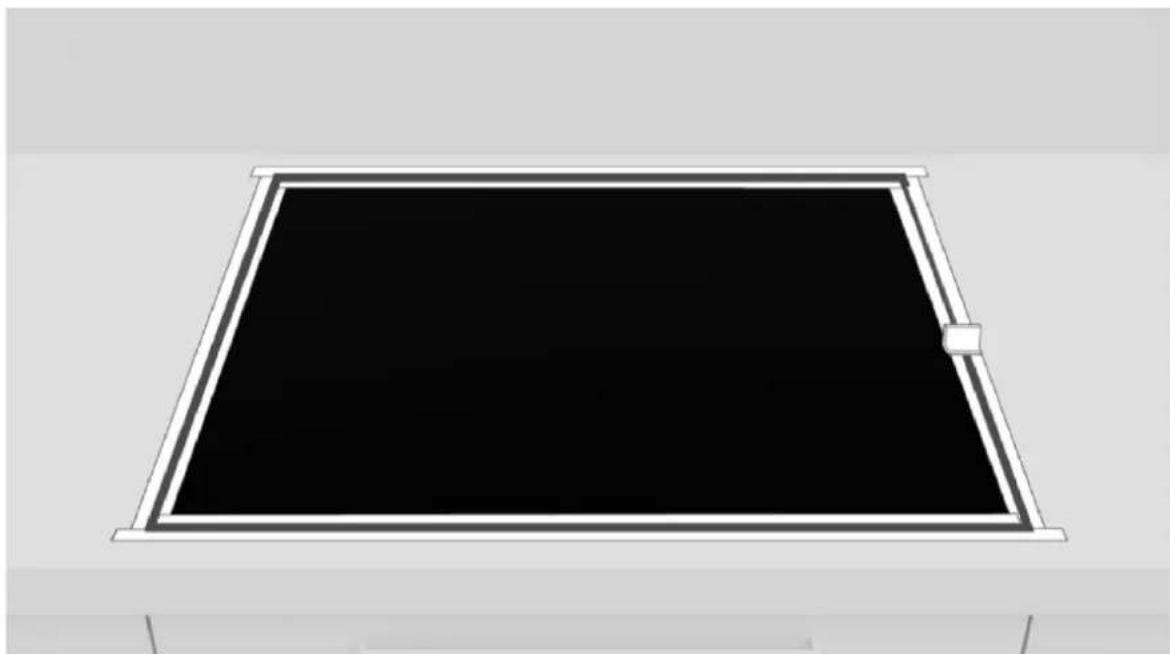

Εφαρμόστε ταινία τόσο εσωτερικά όσο και εξωτερικά του της άκρου.

Περάστε τη σιλικόνη.

9 Οδηγίες εγκατάστασης

Αφαιρέστε την περίσσεια σιλικόνης.

Αφαιρέστε την ταινία και καθαρίστε τα άκρα.

24 ω

14

Περιμένετε 24 ώρες πριν ανάψετε για πρώτη φορά.

10 Παράδοση στον χρήστη

Στο τέλος της εγκατάστασης:

• Ενημερώστε τον χρήστη σχετικά με τις Βασικές λειτουργίες.
• Ενημερώστε τον χρήστη για όλες τις πτυχές που σχετίζονται με την ασφαλή χρήση και χειρισμό.
• Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε για να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το προϊόν απαιτεί επαρκή εξαερισμό για κανονική λειτουργία. Μη Βουλώνετε τα ανοίγματα εξαερισμού για κανένα λόγο.

ΣΗΜΕΙΩΣΗ: Η πραγματική εμφάνιση της εστίας εξαρτάται από το μοντέλο που επιλέγεται.

11 Πρώτη θέση σε λειτουργία

Όταν το προϊόν χρησιμοποιείται για πρώτη φορά, η εστία μαγειρέματος ρυθμίζεται στη μέγιστη εφικτή ισχύ. Διαφορετικά όρια ισχύος μπορούν να επιλεγούν σύμφωνα με το κύριο σύστημα τροφοδοσίας του σπιτιού με τη χρήση της λειτουργίας διαχείρισης ισχύος.

Πώς ρυθμίζεται η διαχείριση ισχύος

Είναι δυνατό να οριστεί ένα μέγιστο επίπεδο απορρόφησης ισχύος για την επαγωγική εστία, επιλέγοντας διαφορετικές κλίμακες εύρους ισχύος. Οι επαγωγικές εστίες είναι σε θέση να αυτοπεριορίζονται αυτόματα προκειμένου να λειτουργούν σε χαμηλότερο επίπεδο ισχύος, ώστε να αποφευχθεί ο κίνδυνος υπερφόρτωσης.

Για να εισέλθετε στη λειτουργία διαχείρισης ισχύος:

• Ενεργοποιήστε την εστία, στη συνέχεια πατήστε ταυτόχρονα το + και - στον πίνακα ελέγχου.
• Η ένδειξη χρονοδιακόπτη θα εμφανίσει "Ρ8" που σημαίνει επίπεδο ισχύος 8. Η προεπιλεγμένη λειτουργία είναι στα 7,4 kW.

Για μεταγωγή σε άλλο επίπεδο

• Πατήστε + ή - για να αλλάξετε το επίπεδο διαχείρισης ενέργειας.
• Υπάρχουν 8 επίπεδα ισχύος από "P1" έως "P8". Η ένδειξη χρονοδιακόπτη εμφανίζει ένα από αυτά:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Αποσυναρμολόγηση του προϊόντος

• Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο.
• Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω.
• Αυτό το προϊόν δεν θα προκαλέσει ζημιά στο έπιπλο, το οποίο μπορεί επίσης να χρησιμοποιηθεί με μια νέα συσκευή.
