ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CGW LUX 90 5G AI AL DR CI TEKA

Οδηγίες για τη συναρμολόγηση και προειδοποιήσεις για τη συντήρηση

CGW LUX 60 3G AI AL TR CI - CGW LUX 60 4G AI AL CI CGW LUX 60 4G AI AL TR CI - CGW LUX 70 5G AI AL TR CI CGW LUX 70 5G AI AL CI - CGW LUX 90 5G AI AL DR CI

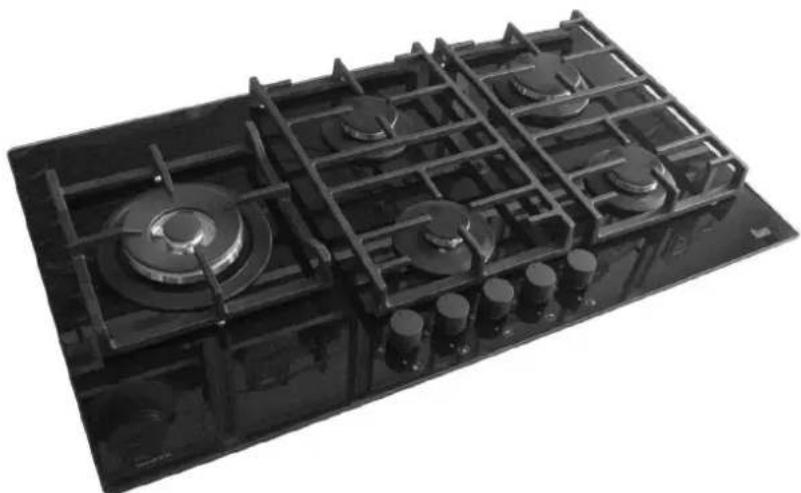

Εγχειρίδιο οδηγιών

CGW LUX 60 3G AI AL TR CI - CGW LUX 60 4G AI AL CI CGW LUX 60 4G AI AL TR CI - CGW LUX 70 5G AI AL TR CI CGW LUX 70 5G AI AL CI - CGW LUX 90 5G AI AL DR CI

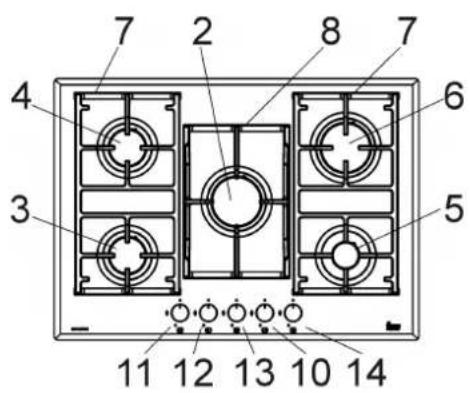

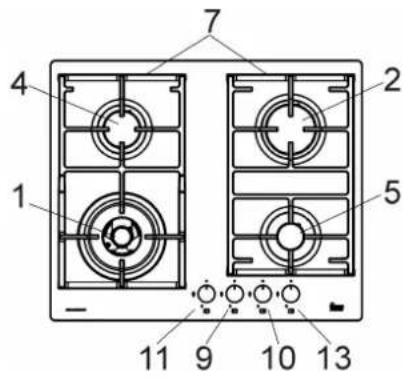

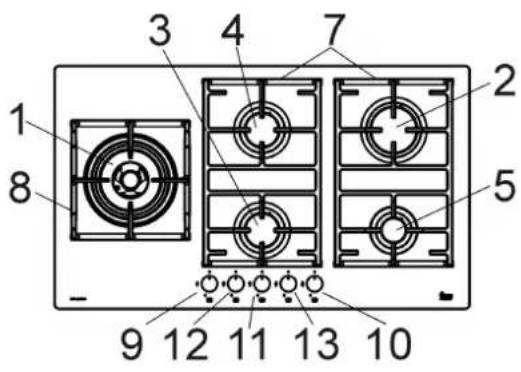

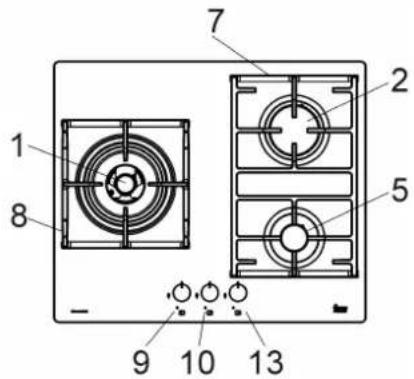

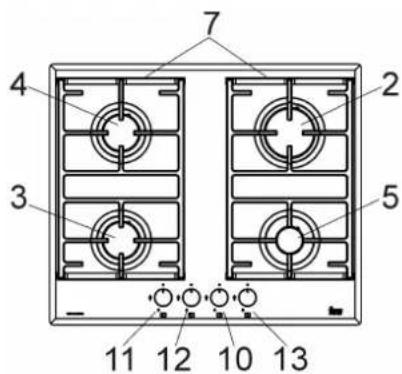

ΠΕΡΙΓΡΑΦΗ ΕΣΤΙΩΝ ΜΑΓΕΙΡΕΜΑΤΟΣ

TYNOI: CGW LUX 60 3G AI AL TR CI	TYNOI: CGW LUX 60 4G AI AL CI
Version UR 4 kW
TYNOI: CGW LUX 60 4G AI AL TR CI	TYNOI: CGW LUX 70 5G AI AL TR CI
Version UR 4 kW	Version UR 4 kW
TYNOI: CGW LUX 70 5G AI AL CI	TYNOI: CGW LUX 90 5G AI AL DR CI
	Version UR 5 kW

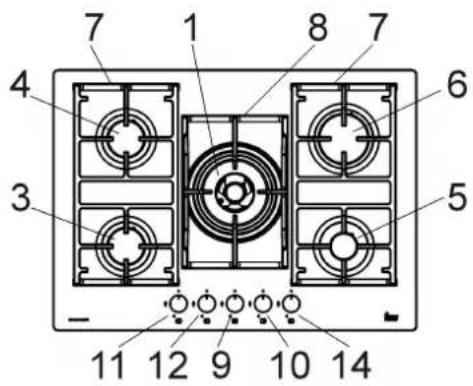

ΠΕΡΙΓΡΑΦΗ ΕΣΤΙΩΝ ΜΑΓΕΙΡΕΜΑΤΟΣ

1 Καυστήρας υπερταχείας θέρμανσης 4000 ÷ 5000 W
2 Καυστήρας ταχύς 2800 W
3 Καυστήρας ημι-ταχύς μειώνεται 1400 W
4 Καυστήρας ημι-ταχύς 1750 W
5 Καυστήρας εφεδρικός 1000 W
6 Καυστήρας ταχύς 2700 ÷ 2800 W
7 Σχάρα 2F
8 Σχάρα υπερταχείας θέρμανσης
9 Διακόπτης εντολής καυστήρα αρ. 1
10 Διακόπτης εντολής καυστήρα αρ. 5
11 Διακόπτης εντολής καυστήρα αρ. 4
12 Διακόπτης εντολής καυστήρα αρ. 3
13 Διακόπτης εντολής καυστήρα αρ. 2
14 Διακόπτης εντολής καυστήρα αρ. 6

Προσοχή: η συσκευή αυτή έχει κατασκευαστεί για οικιακή χρήση, σε οικιακό περιβάλλον και από ιδιώτες.

Το πλαίσιο αυτό εστιών έχει σχεδιαστεί για να χρησιμοποιηθεί μόνο σαν συσκευή μαγειρέματος: Η οποιαδήποτε άλλη χρήση (όπως η θέρμανση του περιβάλλοντος) θα πρέπει να θεωρείται ακατάλληλη και επικίνδυνη.

ΧΡΗΣΗ

1) ΚΑΥΣΤΗΡΕΣ

Επάνω στην επιφάνεια της εστίας υπάρχει τυπωμένο σε μεταξοτυπία επάνω από κάθε διακόπτη ένα σχήμα στο οποίο φαίνεται σε ποιον καυστήρα αναφέρεται ο συγκεκριμένος διακόπτης. Αφού ανοίξετε τη βάνα του δικτύου αερίου ή της φιάλης αερίου, ανάψτε τους καυστήρες όπως περιγράφεται παρακάτω:

- αυτόματη ηλεκτρική ανάφλεξη

Πιέστε και γυρίστε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιμοποιήσετε, τοποθετήστε τον στη «Μέγιστη» θέση (μεγάλη φλόγα εικ. 1) και στη συνέχεια πατήστε το διακόπτη μέχρι τέλος.

- Ανάφλεξη καυστήρων που διαθέτουν θερμοστοιχεία ασφάλειας

Με τους καυστήρες που διαθέτουν θερμοστοιχεία ασφαλείας, πρέπει να γυρίσετε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιμοποιήσετε, τοποθετήστε τον στη «Μέγιστη» θέση (μεγάλη φλόγα εικ. 1) μέχρι να νιώσετε ένα μικρό στοπ και στη συνέχεια πατήστε το διακόπτη. Όταν ανάψει κρατήστε πατημένο το διακόπτη για 10 περίπου δευτερόλεπτα.

Στα μοντέλα με ψηστιέρα η συσκευή δεν πρέπει να ενεργοποιηθεί για περισσότερο από 15 δευτερόλεπτα, εάν μετά από 15 δευτερόλεπτα ο καυστήρας δεν ανάψει, διακόψτε την ενεργοποίηση της συσκευής και περιμένετε τουλάχιστον 1 λεπτό πριν να την ανάψετε και πάλι. Για όλα τα μοντέλα, σε περίπτωση που σβήσουν κατά λάθος οι φλόγες, κλείστε το διακόπτη ελέγχου του καυστήρα και μην επιχειρήσετε να ξανανάψετε τουλάχιστον για 1 λεπτό.

Πώς θα χρησιμοποιήσετε τους καυστήρες

Για να έχετε τη μέγιστη απόδοση με την ελάχιστη κατανάλωση αερίου είναι χρήσιμο να θυμάστε τα παρακάτω αναφερόμενα:

• χρησιμοποιείτε για κάθε καυστήρα κατάλληλα σκεύη (βλέπε τον ακόλουθο πίνακα και την εικ. 2).
• Όταν φθάσετε στο σημείο βρασμού τοποθετήστε το διακόπτη στην «Ελάχιστη» θέση (μικρή φλόγα εικ. 1).
• Χρησιμοποιείτε πάντα σκεύη με καπάκι.
• Χρησιμοποιείτε μόνο δοχεία με επίπεδο πάτο.

Καυστήρες Ισχύς W

Ø Σκευών

cm

Υπερταχείας θέρμανσης 4000 ÷ 5000 24 ÷ 26

Ταχύς 2700 ÷ 2800 20 ÷ 22

Ημι-ταχύς μειώνεται 1400 16 ÷ 18

Ημι-ταχύς 1750 16 ÷ 18

Εφεδρικός 1000 10 ÷ 14

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

• η ανάφλεξη των καυστήρων με θερμοστοιχεία ασφαλείας μπορεί να γίνει μόνον όταν ο διακόπτης είναι στη «Μέγιστη» θέση (μεγάλη φλόγα εικ. 1).
• Εάν διακοπεί η ηλεκτρική ενέργεια μπορείτε να ανάψετε τους καυστήρες με τα σπίρτα.
• Κατά τη διάρκεια της χρήσης των καυστήρων μην αφήνετε αφύλακτη τη συσκευή και προσεξτε να μην βρίσκονται κοντά παιδιά. Βεβαιωθείτε ειδικότερα ότι τα χερούλια των σκευών είναι τοποθετημένα με σωστό τρόπο και επιβλέψτε το ψήσιμο των φαγητών για τα οποία χρησιμοποιούνται λάδια και λίπη καθώς είναι πολύ εύφλεκτα.
• Μην χρησιμοποιείτε σπρέι κοντά στη συσκευή όταν λειτουργεί.
• Εάν η εστία μαγειρέματος διαθέτει καπάκι, πριν να το ανοίξετε, αφαιρέστε όλα τα υπολείμματα τροφών που έχουν ξεχειλίσει από την επιφάνειά της. Εάν η συσκευή διαθέτει καπάκι από γυαλί, αυτό μπορεί να σκάσει όταν ζεσταθεί. Σβήστε και αφήστε να κρυώσουν όλοι οι καυστήρες πριν να κλείσετε το καπάκι.
• Η χρήση αυτής της συσκευής δεν επιτρέπεται σε άτομα (περιλαμβάνονται τα παιδιά) με μειωμένες φυσικές και νοητικές ικανότητες, ή με ανεπαρκή εμπειρία χρήσης ηλεκτρικών συσκευών, εκτός εάν επιβλέπονται ή καθοδηγούνται από ενήλικες οι οποίοι είναι υπεύθυνοι για την ασφάλειά τους. Τα παιδιά πρέπει να ελέγχονται για να βεβαιώνεστε ότι δεν παιζουν με τη συσκευή.
• Μην τοποθετείτε σκεύη που βγαίνουν έξω από τα άκρα της εστίας.

Θέση κλειστό

Θέση μέγιστης δαροχής αερίου

Θέση ελάχιστης δαροχής αερίου

EIK. 1

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΟ ΧΡΗΣΤΗ:

• η χρήση μιας συσκευής αερίου για μαγείρεμα παράγει θερμότητα και υγρασία στο χώρο στον οποίο είναι τοποθετημένη. Για το λόγο αυτό είναι απαραίτητο να εξασφαλίζετε έναν καλό αερισμό του χώρου διατηρώντας ελεύθερα τα ανοίγματα του φυσικού αερισμού (εικ. 3) και ενεργοποιώντας τη μηχανική συσκευή αερισμού (απορροφητήρας ή ηλεκτρικός εξαεριστήρας εικ. 4 και εικ. 5).
•Η έντονη και παρατεταμένη χρήση της συσκευής, μπορεί να απαιτεί έναν πρόσθετο αερισμό, για παράδειγμα το άνοιγμα ενός παράθυρου, ή έναν πιο αποτελεσματικό αερισμό αυξάνοντας την ισχύ της μηχανικής αναρρόφησης εάν υπάρχει.
- Μην επιχειρήσετε να τροποποιήσετε τα τεχνικά χαρακτηριστικά του προϊόντος διότι αυτό μπορεί να αποβεί επικίνδυνο.
- Αν αποφασίσετε να μη χρησιμοποιήσετε αυτή τη συσκευή (ή να αντικαταστήσετε την παλαιά) πριν να τη ρίψετε στον κάδο απορριμμάτων συνιστάται να την καταστήσετε ανενεργή σύμφωνα με την ισχύουσα νομοθεσία σχετικά με την προστασία της υγείας και τη ρύπανση του περιβάλλοντος, καθιστώντας επίσης αβλαβή τα τυχόν επικίνδυνα τμήματα , ειδικά για τα παιδιά που θα μπορούσαν να χρησιμοποιήσουν μια συσκευή εκτός χρήσης για να παίξουν.
- Μην αγγίζετε τη συσκευή με βρεγμένα υγρά χέρια ή πόδια.
- Μη χρησιμοποιείτε τη συσκευή με γυμνά πόδια.
- Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τις οποιεσδήποτε ζημίες που προκλήθηκαν από ακατάλληλες, εσφαλμένες ή αδικαιολόγητες χρήσεις.
- Κατά τη διάρκεια και αμέσως μετά τη λειτουργία ορισμένα μέρη του πλαισίου εστιών φθάνουν σε θερμοκρασίες πολύ υψηλές: Αποφύγετε την επαφή τους.
- Αφού χρησιμοποίησετε το πλαίσιο εστιών, βεβαιωθείτε ότι ο δείκτης των διακοπτών βρίσκεται σε θέση απενεργοποίησης και κλείστε την κεντρική στρόφιγγα του αγωγού διανομής του αερίου ή τη στρόφιγγα της φιάλης.
- Σε περίπτωση που οι στρόφιγγες του αερίου παρουσιάζουν ανωμαλία κατά τη λειτουργία τους, καλέστε την Υπηρεσία Τεχνικής Βοήθειας.

Προσοχή: Κατά τη διάρκεια της λειτουργίας, το πλαίσιο εργασίας καθίσταται πολύ ζεστό πάνω στις ζώνες μαγειρέματος: Κρατήστε το μακριά από τα παιδιά!

(*) ΕΙΣΟΔΟΣ ΑΕΡΑ: ΒΛΕΠΕ ΚΕΦΑΛΑΙΟ ΤΟΠΟΘΕΤΗΣΗΣ (ΠΑΡΑΓΡΑΦΟΙ 5 ΚΑΙ 6)

πριν να κάνετε οποιαδήποτε εργασία καθαρισμού, αποσυνδέστε τη συσκευή από το δίκτυο τροφοδοσίας αερίου και από το ηλεκτρικό δίκτυο.

2) ΕΠΙΦΑΝΕΙΑ ΕΡΓΑΣΙΑΣ

Εάν θέλετε να διατηρήσετε λαμπερή την κρυστάλλινη επιφάνεια, είναι πολύ σημαντικό να την πλένετε μετά από κάθε χρήση με χλιαρό σαπουνισμένο νερό, να την ξεβγάζετε και να τη στεγνώνετε. Με τον ίδιο τρόπο πρέπει να πλένονται οι σμαλτωμένες σχάρες, τα σμαλτωμένα καπάκια “C” και οι κεφαλές καυστήρων “M” (βλέπε εικ. 6).

Το καθάρισμα πρέπει να γίνεται όταν η επιφάνεια και τα εξαρτήματα δεν είναι ζεστά και δεν πρέπει να χρησιμοποιείτε μεταλλικά σφουγγαράκια, δυνατά προϊόντα σε σκόνη ή διαβρωτικά σπρέι.

Μην αφήνετε να παραμένουν για πολύ καιρό σε επαφή με τις επιφάνειες ξύδι, καφές, γάλα, αλατισμένο νερό και χυμός λεμονιού ή ντομάτας.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

όταν επανατοποθετείτε τα εξαρτήματα παρακαλείστε να ακολουθείτε τις παρακάτω αναφερόμενες συστάσεις:

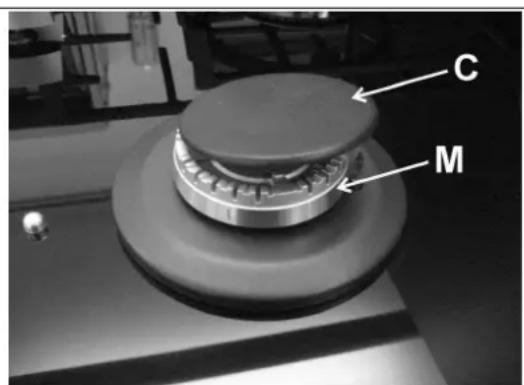

• βεβαιωθείτε ότι οι σχισμές των κεφαλών των καυστήρων “Μ” (εικ. 6) δεν έχουν βουλώσει από ξένα σώματα.
• Βεβαιωθείτε ότι τα σμαλτωμένα καπάκια “C” (εικ. 6) είναι σωστά τοποθετημένα επάνω στην κεφαλή του καυστήρα. Η συνθήκη αυτή. μπορεί να θεωρηθεί ότι υφίσταται όταν το καπάκι που είναι τοποθετημένο επάνω στην κεφαλή είναι τελείως σταθερό.
• Εάν ο χειρισμός ανοίγματος και κλεισίματος κάποιας βάνας είναι δύσκολος, μην την πιέζετε, αλλά ζητήστε κατ' επειγόντως την επέμβαση της τεχνικής υποστήριξης.
• Μην χρησιμοποιείτε τζετ ατμού για τον καθαρισμό της συσκευής.

Σημείωση: Η συνεχής χρήση θα μπορούσε να προκαλέσει, σε αντιστοιχία με τους καυστήρες, ένα χρωματισμό διαφορετικό από τον αρχικό, ο οποίος οφείλεται στην υψηλή θερμοκρασία.

C M

EIK. 6

ΕΓΚΑΤΑΣΤΑΣΗ

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΚΥΡΙΟΥΣ ΤΕΧΝΙΚΟΥΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Η εγκατάσταση, όλες οι ρυθμίσεις, οι μετατροπές και οι συντηρήσεις που αναφέρονται στο μέρος αυτό πρέπει να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό.

Ο εξοπλισμός πρέπει να εγκατασταθεί σωστά, σύμφωνα με τους ισχύοντες κανόνες και σύμφωνα με τις οδηγίες του κατασκευαστή.

Η λάθος εγκατάσταση μπορεί να προκαλέσει βλάβες σε άτομα, ζώα ή πράγματα, για τις οποίες α κατασκευαστής δεν θα θεωρείται υπεύθυνος.

Οι διατάξεις ασφαλείας ή αυτόματης ρύθμισης των συσκευών κατά τη διάρκεια της ζωής της μονάδας θα μπορούν να τροποποιούνται μόνον από τον κατασκευαστή ή από τον δεόντως εξουσιοδοτημένο προμηθευτή.

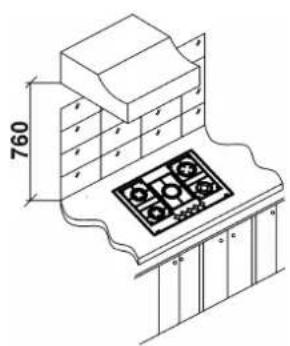

3) ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΕΣΤΙΑΣ

Αφού αφαιρέσετε την εξωτερική συσκευασία και τις εσωτερικές συσκευασίες των διαφόρων κινητών μερών, βεβαιωθείτε για την ακεραιότητα της εστίας. Σε περίπτωση αμφιβολίας μην χρησιμοποιείτε τη συσκευή και απευθυνθείτε σε ειδικευμένο προσωπικό.

Τα στοιχεία της συσκευασίας (χαρτοκιβώτιο, σακουλάκια, φελιζόλ, καρφιά...) δεν πρέπει να αφήνονται κοντά σε παιδιά επειδή μπορούν να αποτελέσουν πηγές κινδύνου.

Πρέπει να κάνετε επάνω στον πάγκο του σύνθετου επίπλου, ένα άνοιγμα για τον εντοιχισμό της συσκευής με τις διαστάσεις που αναφέρονται στην εικ. 7, και να βεβαιωθείτε ότι έχουν τηρηθεί οι κρίσιμες διαστάσεις του χώρου στον οποίο πρέπει να εγκατασταθεί η συσκευή (βλέπε εικ. 7 και 8).

Η συσκευή πρέπει να ταξινομηθεί στην κλάση 3 και ως εκ τούτου υπόκειται σε όλες τις προδιαγραφές που προβλέπονται από τα πρότυπα για τις συσκευές αυτές.

ΠΡΟΣΟΧΗ: μην ακουμπάτε απ' ευθείας το γυαλί επάνω στο έπιπλο, πρέπει το κάτω μέρος της εστίας μαγειρέματος να είναι αυτό που ακουμπάει επάνω στο έπιπλο.

ΣΗΜΑΝΤΙΚΟ: Για μια τέλεια εγκατάσταση, μια τέλεια ρύθμιση και ένα τέλειο μετασχηματισμό του πλαισίου εστιών κατά τη χρήση άλλων αερίων, πρέπει να απευθυνθείτε σε έναν ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΕΓΚΑΤΑΣΤΑΤΗ: Η μη τήρηση αυτού του κανόνα επιφέρει μείωση της ισχύος της εγγύησης.

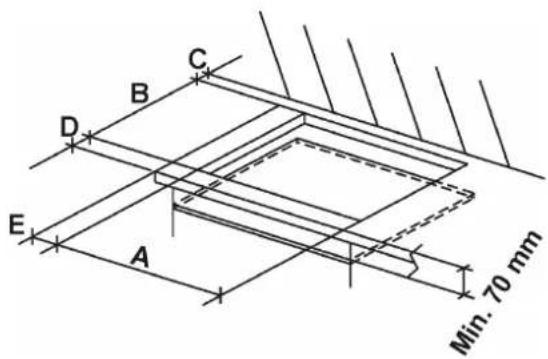

ΜΕΓΕΘΗ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΤΗΡΗΘΟΥΝ (σε τηταπό τον πάτο)

	A B C		D	E
3F - 4F (60)	553	473	63.5	63.5	63.5 min.
5F (70)	553	473	63.5	63.5	173.5 min.
5F (90)	833	475	62.5	62.5	73.5 min.

C B D E A Min. 70 mm

EIK. 7 EIK. 8

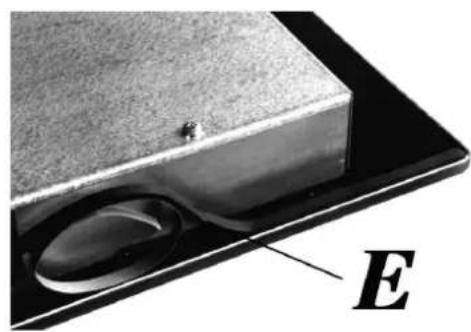

4) ΣΤΕΡΕΩΣΗ ΤΗΣ ΕΣΤΙΑΣ

Η εστία είναι εξοπλισμένη με μία ειδική φλάντζα προκειμένου να αποφευχθεί οποιαδήποτε διείσδυση υγρού στο έπιπλο. Για να τοποθετήσετε σωστά αυτή τη φλάντζα, παρακαλείστε να ακολουθήσετε αυστηρά τα όσα αναφέρονται παρακάτω:

- αφαιρέστε όλα τα κινητά μέρη της εστίας.

- Κόψτε τη φλάντζα σε 4 μέρη με το απαραίτητο μήκος έτσι ώστε να την τοποθετήσετε στα 4 άκρα του κρυστάλλου.

- Αναποδογυρίστε την εστία και τοποθετήστε σωστά την αυτοκόλλητη πλευρά της φλάντζας "Ε" (εικ. 9) κάτω από το άκρο της έτσι ώστε η εξωτερική πλευρά της ίδιας της φλάντζας να συμπίπτει τέλεια με το περιμετρικό εξωτερικό άκρο του τζαμιού. Τα άκρα των λωρίδων πρέπει να συμπίπτουν χωρίς να αλληλεπικαλύπτονται.

- Κολλήστε στο τζάμι τη φλάντζα με ομοιόμορφο και σίγουρο τρόπο, πιέζοντάς την με τα δάχτυλα.

- Τοποθετήστε τη χύτρα στο οπής που γίνεται στον πίνακα και στερεώστε με τις βίδες "F" το αγκίστρι "G" (βλ. σχ. 10).

- Για να αποφύγετε πιθανές επαφές κατά λάθος με την επιφάνεια του κουτιού της υπερθερμαινόμενης εστίας κατά τη διάρκεια της λειτουργίας της, χρειάζεται να τοποθετήσετε ένα διαχωριστικό από ξύλο που να ασφαλίζεται με βίδες σε μία ελάχιστη απόσταση 70 mm από τον πάγκο (Εικ. 7).

ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

Επισημαίνεται στον τεχνικό εγκατάστασης ότι τα ενδεχόμενα πλαϊνά τοιχώματα δεν πρέπει να υπερβαίνουν σε ύψος την εστία μαγειρέματος. Επίσης το πίσω τοίχωμα και οι επιφάνειες που βρίσκονται δίπλα και περιβάλλουν την εστία πρέπει να αντέχουν την υπερθέρμανση των 65 Κ. Η κόλλα που ενώνει το πλαστικό έλασμα με το έπιπλο, πρέπει να αντέχει σε θερμοκρασίες άνω των 150 °C για να μην ξεκολλήσει η ίδια η επένδυση.

Η εγκατάσταση της συσκευής πρέπει να είναι συμβατή με τις προδιαγραφές των ισχυόντων προτύπων.

Η συσκευή αυτή δεν συνδέεται με μία διάταξη εκκένωσης των προϊόντων της καύσης. Πρέπει ως εκ τούτου να συνδεθεί σύμφωνα με τους κανονισμούς εγκατάστασης που προαναφέρονται. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στις εφαρμοστέες διατάξεις που αναφέρονται παρακάτω περί εξαερισμού και αερισμού.

5) ΕΞΑΕΡΙΣΜΟΣ ΤΩΝ ΧΩΡΩΝ

Είναι απαραίτητο ο χώρος στον οποίο είναι εγκαταστημένη η συσκευή να εξαερίζεται μόνιμα ώστε να είναι δυνατή η σωστή λειτουργία αυτής. Η απαραίτητη ποσότητα του αέρα είναι αυτή που απαιτείται από την κανονική καύση του αερίου και από τον αερισμό του χώρου στον οποίο ο όγκος δεν θα μπορεί να είναι κάτω από 20 m ^3 . Η φυσική συγκέντρωση του αέρα πρέπει να γίνεται με άμεσο

τρόπο μέσω μόνιμων ανοιγμάτων που γίνονται στους τοίχους του χώρου που πρέπει να εξαερίζεται με άνοιγμα προς τα έξω με τομή τουλάχιστον 100 cm² (βλέπε εικ. 3). Τα ανοίγματα αυτά πρέπει να γίνουν με τρόπο ώστε να μην είναι δυνατή η έμφραξή τους.

Επιτρέπεται επίσης και ο έμμεσος εξαερισμός με λήψη αέρα από επικοινωνούντες χώρους με αυτόν που πρέπει να εξαερίζεται, ακολουθώντας αυστηρά τις προδιαγραφές των προτύπων που είναι σε ισχύ. ΠΡΟΣΟΧΗ: εάν οι καυστήρες του πάγκου εργασίας δεν διαθέτουν θερμοστοιχεία ασφαλείας, το άνοιγμα εξαερισμού πρέπει να έχει ελάχιστη τομή 200 cm.

6) ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΕΡΙΣΜΟΣ

Οι συσκευές μαγειρέματος με αέριο πρέπει να εκκενώνουν πάντα τα προϊόντα της καύσης μέσω απορροφητήρων που συνδέονται σε καπνοδόχους, καμινάδες ή απ' ευθείας εξωτερικά (βλέπε εικ. 4). Σε περίπτωση που δεν υπάρχει η δυνατότητα εφαρμογής του απορροφητήρα, επιτρέπεται η χρήση ενός ανεμιστήρα εγκαταστημένου επάνω σε ένα παράθυρο ή σε έναν τοίχο που βλέπει εξωτερικά, ο οποίος να τίθεται σε λειτουργία ταυτόχρονα με τη συσκευή (βλέπε εικ. 5), αρκεί να τηρούνται αυστηρά οι διατάξεις που αφορούν τον εξαερισμό και αναφέρονται στα πρότυπα που είναι σε ισχύ.

ΕΓΚΑΤΑΣΤΑΣΗ

7) ΣΥΝΔΕΣΗ ΑΕΡΙΟΥ

Πριν να συνδέσετε τη συσκευή βεβαιωθείτε ότι τα στοιχεία της ετικέτας με τα σήματα η οποία είναι τοποθετημένη στο κάτω μέρος της κάσας είναι συμβατά με αυτά του δικτύου διανομής αερίου.

Μία τυπωμένη ετικέτα του παρόντος βιβλίου οδηγιών και μία τοποθετημένη επάνω στο κάτω μέρος της κάσας, δείχνει τις συνθήκες ρύθμισης της συσκευής: τύπο αερίου και την πίεση λειτουργίας.

Όταν το αέριο διανέμεται μέσω διοχέτευσης, η συσκευή πρέπει να συνδέεται με το σύστημα μεταφοράς αερίου:

-με μεταλλικό άκαμπτο σωλήνα από χάλυβα σύμφωνα με τα πρότυπα που ισχύουν, οι σύνδεσμοι του οποίου πρέπει να γίνονται με σπειρωτά ракόρ σύμφωνα με το πρότυπο EN 10226.
-Με χαλκοσωλήνα σύμφωνα με το πρότυπο που ισχύει, οι σύνδεσμοι του οποίου πρέπει να γίνονται με ракόρ μηχανικής στεγανότητας σύμφωνα με το πρότυπο που ισχύει.
-Με εύκαμπτο σωλήνα από ανοξείδωτο χάλυβα συνεχούς τοιχώματος, σύμφωνα με το πρότυπο που ισχύει, με μέγιστη επέκταση 2 μέτρων και φλάντζες στεγανότητας σύμφωνα με το πρότυπο που ισχύει. Ο σωλήνας αυτός πρέπει να εγκατασταθεί έτσι ώστε να μην μπορεί να έλθει σε επαφή με κινούμενα μέρη του στοιχείου εντοιχισμού (για παράδειγμα συρτάρια) και δεν πρέπει να διαπερνά χώρους που μπορεί να στοιβάζονται.

Όταν το αέριο παρέχεται απ' ευθείας από μία φιάλη, η συσκευή, τροφοδοτημένη με ένα ρυθμιστή πίεσης σύμφωνα με το πρότυπο που ισχύει, πρέπει να συνδέεται:

• τε χαλκοσωλήνα σύμφωνα με το πρότυπο που ισχύει, οι σύνδεσμοι του οποίου πρέπει να γίνονται με ракόρ μηχανικής στεγανότητας σύμφωνα με το πρότυπο που ισχύει.
  -Με εύκαμπτους σωλήνες από ανοξείδωτο χάλυβα συνεχούς τοιχώματος, σύμφωνα με τα πρότυπα που ισχύουν, με μέγιστη επέκταση 2 μέτρων και φλάντζες στεγανότητας σύμφωνα με το πρότυπο που ισχύει. Ο σωλήνας αυτός πρέπει να εγκατασταθεί έτσι ώστε να μην μπορεί να έλθει σε επαφή με κινούμενα μέρη του στοιχείου εντοιχισμού (για παράδειγμα συρτάρια) και δεν πρέπει να διαπερνά χώρους που μπορεί να στοιβάζονται. Συνιστάται να τοποθετείτε στον εύκαμπτο σωλήνα τον ειδικό προσαρμογέα, τον οποίο μπορείτε να βρείτε εύκολα στην αγορά, για να διευκολύνετε τη σύνδεση με το φορέα του λάστιχου του ρυθμιστή πίεσης που είναι συναρμολογημένος στη φιάλη.

Όταν τελειώσει η σύνδεση ελέγξτε την τέλεια στεγανότητα χρησιμοποιώντας ένα σαπωνώδες διάλυμα και πότε φλόγα.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

• υπενθυμίζεται ότι το ρακόρ εισόδου αερίου της συσκευής είναι σπειρωτό κωνικό αρσενικό αερίου 1/2" σύμφωνα με το EN 10226.
• Η συσκευή είναι συμβατή με τις προδιαγραφές των παρακάτω αναφερόμενων Ευρωπαϊκών Οδηγιών:
• CEE 2009/142 + 93/68 σχετικά με την ασφάλεια αερίου.

ΕΓΚΑΤΑΣΤΑΣΗ

8) ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να γίνει σύμφωνα με τις οδηγίες του κατασκευαστή. Τυχόν εσφαλμένη εγκατάσταση μπορεί να επιφέρει ζημίες σε άτομα, ζώα ή πράγματα, ως προς τα οποία ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος.

Η ηλεκτρική σύνδεση πρέπει να εκτελεστεί σύμφωνα με τα πρότυπα και τις ισχύουσες νομοθετικές διατάξεις.

• η τάση αντιστοιχεί στην τιμή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τμήμα των καλωδίων της ηλεκτρικής εγκατάστασης θα μπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα.
• Πριν να κάνετε τη σύνδεση, ελέγξτε ότι η υποδοχή ή το σύστημα διαθέτει ικανή σύνδεση γείωσης σύμφωνα με τα πρότυπα και τις ισχύουσες νομοθετικές διατάξεις. Ουδεμία ευθύνη φέρεται για τη μη τήρηση των διατάξεων αυτών.

Όταν η σύνδεση στο δίκτυο τροφοδοσίας γίνεται μέσω υποδοχής:

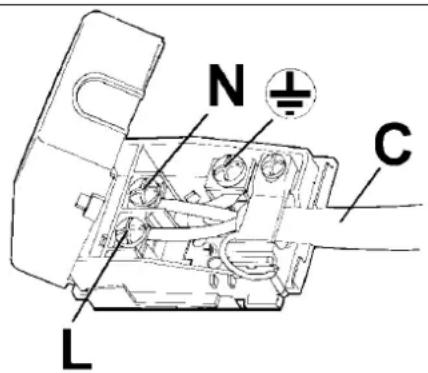

- τοποθετήστε στο καλώδιο τροφοδοσίας «C», εάν δεν διαθέτει, (βλέπε εικ. 11) ένα φις σύμφωνα με τους κανονισμούς κατάλληλο για τη φόρτωση που υποδεικνύεται στην ετικέτα με τα σήματα. Συνδέστε τα καλωδιάκια σύμφωνα με το σχέδιο της εικόνας 11 φροντίζοντας να τηρείτε τις παρακάτω αντιστοιχίες:

γράμμα L(φάση) =καλωδιάκι καφέ χρώματος;

γράμμα N (ουδέτερο) =καλωδιάκι μπλε χρώματος;

σύμβολο γείωσης ≡καλωδιάκι πράσινου-

κίτρινου χρώματος.

• Το καλώδιο τροφοδοσίας πρέπει να τοποθετηθεί έτσι ώστε να μην φθάνει σε κανένα σημείο μία υπερθερμοκρασία 75 Κ.
• Μην χρησιμοποιείτε για τη σύνδεση μειώσεις, προσαρμογείς ή διακλαδώσεις καθώς θα μπορούσαν να προκαλέσουν ψευδείς επαφές με επακόλουθες επικίνδυνες υπερθερμάνσεις.
• Όταν γίνει ο εντοιχισμός η πρίζα πρέπει να είναι προσβάσιμη.

Όταν η σύνδεση γίνει απ' ευθείας στο ηλεκτρικό δίκτυο:

- παρεμβάλλετε ανάμεσα στη συσκευή και το δίκτυο έναν πολυπολικό διακόπτη,

διαστασιοποιημένο κατάλληλα για το φορτίο της συσκευής, σύμφωνα με τα ισχύοντα πρότυπα εγκατάστασης.

- Θυμηθείτε ότι το καλώδιο γείωσης δεν πρέπει να διακοπεί από το διακόπτη. - Για μεγαλύτερη ασφάλεια, η ηλεκτρική σύνδεση μπορεί να προστατεύεται και από ένα διαφορικό διακόπτη υψηλής ευαισθησίας.

Συνιστάται θερμά να στερεώνετε το ειδικό καλωδιάκι γείωσης χρώματος πράσινου-κίτρινου σε ένα ικανό σύστημα γείωσης.

Πριν να προβείτε σε οποιαδήποτε επέμβαση στο ηλεκτρικό μέρος της συσκευής, θα πρέπει να την αποσυνδέσετε πλήρως από το ηλεκτρικό δίκτυο.

Σε περίπτωση που για την εγκατάσταση θα έπρεπε να απαιτηθούν τροποποιήσεις στο οικιακό ηλεκτρικό δίκτυο ή σε περίπτωση ασυμβατότητας ανάμεσα στην πρίζα και στο βύσμα της συσκευής, θα πρέπει να ζητηθεί η επέμβαση επαγγελματικά καταρτισμένου προσωπικού. Αυτό το τελευταίο, συγκεκριμένα, θα πρέπει επίσης να επιβεβαιώσει ότι το τμήμα των καλωδίων της πρίζας ενδείκνυται για την ισχύ που απορροφάται από τη συσκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

óles οι συσκευές μας έχουν σχεδιαστεί και κατασκευαστεί σύμφων α με τα ευρωπαϊκά πρότυπα EN 60 335-1, EN 60 335-2-6, EN 60 335-2-102 και τις σχετικές τροποποιήσεις. Η συσκευή είναι συμβατή με τις προδιαγραφές των Ευρωπαϊκών Οδηγιών:

• CEE 2004/108/CE σχετικά με την ηλεκτρομαγνητική συμβατότητα.
• CEE 2006/95 σχετικά με την ηλεκτρική ασφάλεια.

N C L

EIK. 11

ΚΑΝΟΝΙΣΜΟΣ

Πριν να κάνετε οποιαδήποτε ρύθμιση αποσυνδέστε τη συσκευή από το ρεύμα. Στο τέλος των ρυθμίσεων ή των προρυθμίσεων, τα ενδεχόμενα σφραγίσματα πρέπει να αποκατασταθούν από τον τεχνικό. Η ρύθμιση του κύριου αέρα στους καυστήρες μας δεν είναι απαραίτητη.

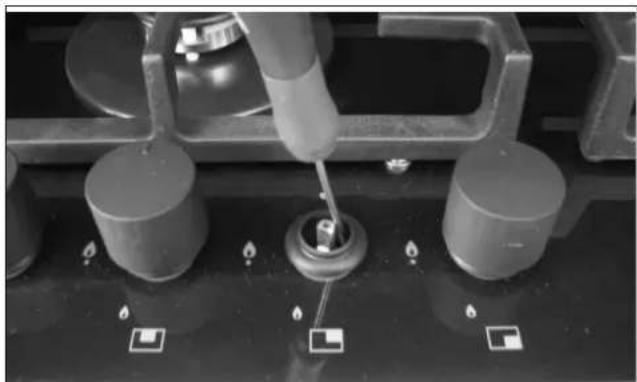

9) BANES

Ρύθμιση του "Ελάχιστου":

• ανάψτε τον καυστήρα βάλτε το διακόπτη στη θέση του “Ελάχιστου” (μικρή φλόγα εικ. 1).
• Βγάλτε τον διακόπτη “Μ” (εικ. 12 - 12/Α) του κρουνού απλά πιέζοντας στο στέλεχος αυτού. Το by-pass για τη ρύθμιση της ελάχιστης παροχής μπορεί να είναι: στο πλάι του κρουνού (εικ. 12) ή στο εσωτερικό του στελέχους. Σε κάθε περίπτωση, για τη ρύθμιση, η πρόσβαση γίνεται μέσω εισαγωγής ενός μικρού κατσαβιδιού “D” στο πλάι του κρουνού (εικ. 12), ή στην οπή “C” στο εσωτερικό του στελέχους του κρουνού (εικ. 12/Α).
• Περιστρέφετε το by-pass δεξιά ή αριστερά ρυθμίζοντας καταλλήλως τη φλόγα στη θέση μειωμένης παροχής.

Συνιστάται να μην υπερβάλετε με το “Ελάχιστο”: η μικρή φλόγα πρέπει να είναι συνεχής και σταθερή. Επανατοποθετήστε σωστά τα διάφορα εξαρτήματα

Εννοείται ότι η προαναφερόμενη ρύθμιση πρέπει να εκτελεστεί μόνο με καυστήρες που λειτουργούν με G20, ενώ με καυστήρες που λειτουργούν με G30 G31 η βίδα πρέπει να ασφαλιστεί μέχρι τέλος) δεξιόστροφ

10) ANTIKATAΣTΑΣΗ ΑΚΡΟΦΥΣΙΩΝ

Οι καυστήρες προσαρμόζονται στα διάφορα αέρια συναρμολογώντας τα αντίστοιχα ακροφύσια του αερίου χρησιμοποιείτε. Για να γίνει αυτό είναι απαραίτητο να αφαιρέσετε τις κεφαλές των καυστήρων και με ένα ίσιο κ «Β», να ξεβιδώσετε το ακροφύσιο «Α» (βλέπε εικ. 13) και να το αντικαταστήσετε με ένα ακροφύ που αντιστοιχεί στο αέριο που χρησιμοποιείτε. Συνιστάται να μπλοκάρετε με δύναμη το ακροφύσιο. Αφού κάνει τις προαναφερόμενες αντικαταστάσεις, ε τεχνικός θα πρέπει να προχωρήσει στη ρύθμιση των

καυστήρων όπως περιγράφεται στην παράγραφο 9, να σφίξει τα ενδεχόμενα όργανα ρύθμισης ή προρύθμισης φαι να τοποθετήσει επάνω στη συσκευή, αντικαθιστώντας την προϋπάρχουσα, την ετικέτα που εντιστοιχεί στη νέα ρύθμιση αερίου που έγινε επάνω στη συσκευή. Η ετικέτα αυτή περιέχεται μέσα στο πράκελο των ανταλλακτικών των ακροφυσίων. Για την ευκολία του τεχνικού εγκατάστασης αναφέρουμε παρακάτω έναν πίνακα με τις ικανότητες, τις θερμικές ικανότητες των καυστήρων, τη διάμετρο των ακροφυσίων και την πίεση λειτουργίας των διαφόρων αερίων.

ΔΙΑΤΑΞΗ ΤΩΝ ΚΑΥΣΤΗΡΩΝ

1 2 5

4 2 3 5

4 2 1 5 -

④ ② ⑥ ③ ⑤ -

4 6 1 3 5 -

1 ④ ② ③ ⑤ -

ΚΑΥΣΤΗΡΕΣ		ΛΕΡΙΟ	ΠΙΕΣΗΛΕΙΤΟΥΡΓΙΑΣmbar	ΘΕΡΜΙΚΗΙΚΑΝΟΤΗΤ		ΔΙΑΜΕΤΡΟΣΑΚΡΟΦΥΣΙΟΥMax/100 mm	ΘΕΡΜΙΚΗΙΚΑΝΟΤΗΤΕ (W)
N°	ΠΕΡΙΓΡΑΦΗ			g/h l/	h Min.
1	Υπερταχείας θέρμανσης(εκδοχή 5 kW)	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	345339	476	2 x 72 B + 46 B2 x 72 B + 46 B2 x 115 A + 71 A	180018001800	475047505000
1	Υπερταχείας θέρμανσης(εκδοχή 4 kW)	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	291286	381	100 B100 B145 A	180018001800	400040004000
2	ταχύς	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	204200	267	8383117 Y	800800800	280028002800
3	Ημι-ταχύςμειώνεται	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	102100	133	585885 Y	550550550	140014001400
4	Ημι-ταχύς	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	127125	167	686898 Z	550550550	175017501750
5	Εφεδρικός	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	7371	95	515175 X	450450450	100010001000
6	ταχύς	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	204200	257	8383117 S	800800800	280028002700

ΣΥΝΤΗΡΗΣΗ

Πριν να κάνετε οποιαδήποτε εργασία συντήρησης, αποσυνδέστε τη συσκευή από το δίκτυο τροφοδοσίας αερίου και από το ηλεκτρικό δίκτυο.

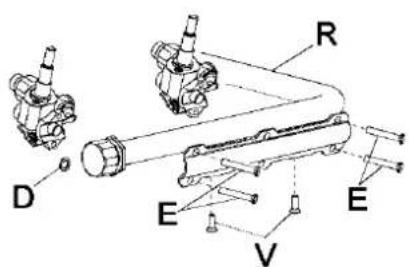

11) ANTIKATAΣTΑΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

Για να αντικαταστήσετε τα εξαρτήματα που είναι τοποθετημένα στο εσωτερικό της εστίας είναι απαραίτητο να αφαιρέσετε τις φλάντζες ξεβιδώνοντας τις βίδες (εικ. 14), αφαιρώντας την κεραμική εστία. Αφού εκτελέσετε τις ενέργειες που προαναφέρονται, μπορείτε να αντικαταστήσετε τους καυστήρες, τις βάνες (εικ. 15) και τα ηλεκτρικά εξαρτήματα (εικ. 16). Συνιστάται να αλλάζετε τη φλάντζα «D» κάθε φορά που αντικαθιστάτε μία βάνα, για να εξασφαλίσετε τέλεια στεγανότητα ανάμεσα στο σώμα και τη ράμπα.

Γρασάρισμα των βανών (βλέπε εικ. 17 - 18)

Εάν ο χειρισμός μιας βάνας γίνει σκληρός, χωρίς να περιμένετε άλλο χρειάζεται να τον γρασάρετε

ακολουθώντας τις παρακάτω αναφερόμενες οδηγίες:

• αποσυναρμολογήστε το σώμα της βάνας.

• Καθαρίστε τον κώνο και την έδρα του με ένα πανάκι βουτηγμένο σε διαλυτικό.

• Πρασάρετε ελαφρά τον κώνο με το ειδικό γράσο.

• Εισάγετε τον κώνο, γυρίστε τον πολλές φορές, βγάλτε τον και πάλι, αφαιρέστε το επιπλέον γράσο και βεβαιωθείτε ότι οι διελεύσεις του αερίου δεν έχουν βουλώσει.

• Επανασυναρμολογήστε όλα τα εξαρτήματα με σειρά αντίστροφη από αυτήν της αποσυναρμολόγησης.
• Ο έλεγχος της στεγανότητας πρέπει να γίνει με τη βοήθεια σαπουνισμένου νερού· η χρήση φλόγας απαγορεύεται.

Για να διευκολύνουμε την εργασία του συντηρητή παραθέτουμε, στην επόμενη σελίδα, έναν πίνακα με τους τύπους και τις διατομές των καλωδίων τροφοδοσίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΣΥΝΤΗΡΗΣΗ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΚΑΙ ΜΟΝΟ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΑ ΑΤΟΜΑ.

V

EIK. 14

ΤΥΠΟΙ ΚΑΙ ΔΙΑΤΟΜΕΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΤΡΟΦΟΔΟΣΙΑΣ

ΤΥΠΟΣ ΕΣΤΙΑΣ ΤΥΠΟΣ ΚΑΛΩΔΙΟΥ	ΜΟΝΟΦΑΣΙΚΗ ΤΡΟΦΟΔΟΣΙΑ
Εστία αερίου H05 RR-F Διατομή 3 x 0.75 mm ^2

ΠΡΟΣΟΧΗ!!!

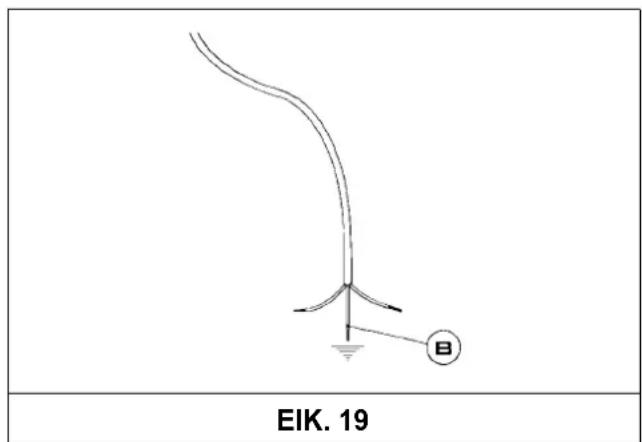

Σε περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας, ο τεχνικός εγκατάστασης θα πρέπει να κρατά τον αγωγό της γείωσης «Β» πιο μακρύ σε σχέση με τους αγωγούς φάσης (εικ. 19) και επίσης θα πρέπει να τηρεί τις προειδοποιήσεις που αναφέρονται στην παράγραφο 8.

EIK. 19

TEXNIKA ΣΤΟΙΧΕΙΑ ΠΟΥ ΑΝΑΦΕΡΟΝΤΑΙ ΣΤΗΝ ΕΤΙΚΕΤΑ ΜΕ ΤΑ ΣΗΜΑΤΑ

3 ΕΣΤΙΕΣ (60)

(UR αριστερά - εκδοχή 4 kW)

Κατηγορία Ι₂Η3+

G 30 - Boutávio 28 - 30 mbar

G 31 - Пропávio 37 mbar

G 20 - Фυσικό 20 mbar

Σ Qn Φυσικό Αέριο = 7.8 kW

Σ Qn LPG = 567 (G30) 557 (G31)

Táση = 220 - 240 V \~

Συχνότητα = 50/60 Hz

4 ΕΣΤΙΕΣ (60)

Κατηγορία Ι₂Η₃+

G 30 - Boutávio 28 - 30 mbar

G 31 - Протávio 37 mbar

G 20 - Фυσικό 20 mbar

Σ Qn Φυσικό Αέριο = 6.95 kW

Σ Qn LPG = 505 (G30)

496 (G31)

Táση = 220 - 240 V \~

Συχνότητα = 50/60 Hz

4 ΕΣΤΙΕΣ (60)

(UR αριστερά - εκδοχή 4 kW)

Κατηγορία Π₂Η3+

G 30 - Boutávio 28 - 30 mbar

G 31 - Протávio 37 mbar

G 20 - Фυσικό 20 mbar

Σ Qn Φυσικό Αέριο = 9.55 kW

Σ Qn LPG = 694 (G30) 682 (G31)

Táση = 220 - 240 V \~

Συχνότητα = 50/60 Hz

5 ΕΣΤΙΕΣ (70)

Κατηγορίαγ Ι _2 Η3+

G 30 - Boutávio 28 - 30 mbar

G 31 - Протávio 37 mbar

G 20 - Фυσικό 20 mbar

Σ Qn Φυσικό Αέριο = 9.65 kW

Σ Qn LPG Αέριο = 9.75 kW

Σ Qn LPG = 709 (G30) 696 (G31)

Táση = 220 - 240 V \~

Συχνότητα = 50/60 Hz

5 ΕΣΤΙΕΣ (70)

(UR κεντρικός - εκδοχή 4 kW)

Κατηγορίαγ Ι _2 Η3+

G 30 - Boutávio 28 - 30 mbar

G 31 - Пропávio 37 mbar

G 20 - Фυσικό 20 mbar

Σ Qn Φυσικό Αέριο = 10.85 kW

Σ Qn LPG Αέριο = 10.95 kW

Σ Qn LPG = 796 (G30) 782 (G31)

Táση = 220 - 240 V \~

Συχνότητα = 50/60 Hz

5 ΕΣΤΙΕΣ (90)

(UR αριστερά - εκδοχή 5 kW)

Κατηγορία Ι₂Η₃+

G 30 - Boutávio 28 - 30 mbar

G 31 - Пропávio 37 mbar

G 20 - Φυσικό 20 mbar

Σ Qn Φυσικό Αέριο = 11.95 kW

Σ Qn LPG Αέριο = 11.70 kW

Σ Qn LPG = 851 (G30) 836 (G31)

Táση = 220 - 240 V \~

Συχνότητα = 50/60 Hz

GR

TEXNIKA ΣΤΟΙΧΕΙΑ ΤΗΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ ΤΗΣ ΣΥΣΚΕΥΗΣ

Cet appareil doit être installé conformement aux reglementations en viguer et utilisé seulement dans un endroit bien aeré.Consulter les notices avant d'installer et d'utiliser cet appareil.Pour autre type de gaz, il faut operer comme decrit dans la notice d'emploi.Cet appareil est réglé pour fonctionner à:	Este aparato debe ser montado conforme a los reglamentos vigentes y utilizado solamente en un ambiente adecuadamente aireado.Antes de installar o utilizar el aparato, consultar los manuales de instrucción.Este aparato está regulado para funcionar a:ES	Este produto deve ser instalado em conformidade com as normas de segurança em vigor e usado somente em um ambiente dotado de adequada ventilação. Antes de proceder a instalação e uso do aparelho, consultar os respectivos manuas de instruções.Para outro tipo de gás proceder como indicado nas instruções de instalação e uso.Este aparelho está ajustado para operar em:
Η συσκευή autή μπορεί να εγκατασταθει καινα λειπουργεί μόνο σε χώρους διαρκώς αερίζόμενους σύμφωνα με τον κανονισμό.Συμβουλευτείτε το εγχειρίδιο οδηγιών πριν την εγκατάσταση της συσκευής αυτής.Για όλλο τύπο αερίου εφαρμόστε ο, παναφέρεται στοεγχειρίδιο οδηγιών.Η συσκευή autή έχει ρυθμιστεί για να λειπουργεί σε:GR	This appliance must be installed in compliance with the current provisions in force and only used in rooms equipped with adequate ventilation. Consult the instruction manual before proceeding with installation or use of the appliance. For another type of gas, operate as described in the directions for the installation and use.This household appliance is adjusted to work at:GB
G30 -"p" 28-30 mbar / G31 -"p" 37 mbar 3+COD. 0030684E1 - 04/12

TEXNIKH YΠΟΣΤΗΡΙΞΗ ΚΑΙ ΑΝΤΑΛΛΑΚΤΙΚΑ

Η συσκευή αυτή, πριν να φύγει από το εργοστάσιο, εγκρίθηκε μετά από δοκιμή και ρυθμίστηκε από έμπειρο και ειδικευμένο προσωπικό, έτσι ώστε να εξασφαλιστούν τα καλύτερα δυνατά αποτελέσματα λειτουργίας της. Τα γνήσια ανταλλακτικά βρίσκονται μόνον στα Κέντρα Τεχνικής Υποστήριξής μας και στα εξουσιοδοτημένα καταστήματα.

Κάθε επισκευή, ή ρύθμιση που καταστεί στη συνέχεια απαραίτητη πρέπει να γίνεται με τη μέγιστη προσοχή και επιμέλεια από ειδικευμένο προσωπικό.

Για το λόγο αυτό σας συνιστούμε να απευθύνεστε πάντα στο Κατάστημα από το οποίο έγινε η πώληση ή στο πλησιέστερο Κέντρο Υποστήριξής μας προσδιορίζοντας τη μάρκα, το μοντέλο, τον αριθμό σειράς και τον τύπο προβλήματος της συσκευής που διαθέτετε. Τα σχετικά στοιχεία είναι σταμπαρισμένα επάνω στην ετικέτα με τα σήματα που είναι τοποθετημένη στο κάτω μέρος της συσκευής και στην ετικέτα που υπάρχει επάνω στο κιβώτιο συσκευασίας.

Οι πληροφορίες αυτές επιτρέπουν στον τεχνικό βοηθό να εξοπλιστεί με τα κατάλληλα ανταλλακτικά και να εξασφαλίσει στη συνέχεια μία άμεση και στοχευμένη επέμβαση. Συνιστάται να αναγράψετε παρακάτω τα στοιχεία αυτά έτσι ώστε να τα έχετε πάντα κοντά σας:

MAPKA:

MONTEAO: ....

ΣΕΙΡΑ:
