MODE D'EMPLOI CGW LUX 90 5G AI AL DR CI TEKA

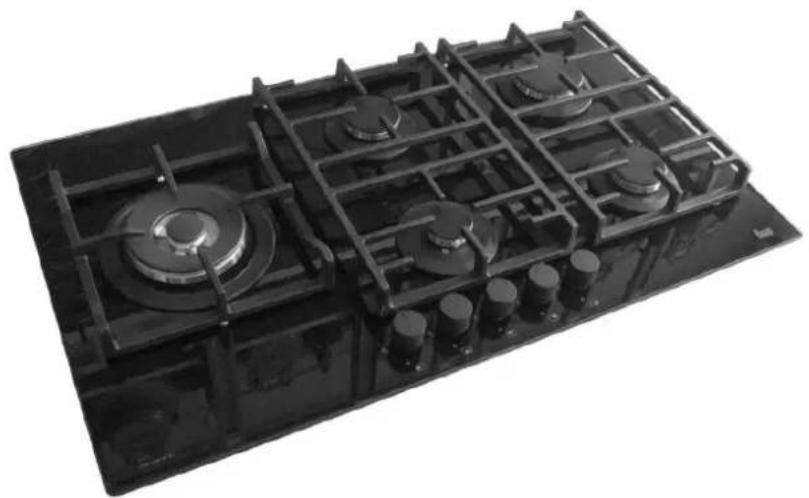

Ces instructions sont seulement valides si le symbole de pays apparaît sur l'appareil. Si le symbole n'apparaît pas sur l'appareil, il est nécessaire de se rapporter aux instructions techniques qui fourniront les instructions nécessaires au sujet de la modification de l'appareil aux conditions de l'utilisation du pays. Instructions d’installation et avertissements d’entretien CGW LUX 60 3G AI AL TR CI - CGW LUX 60 4G AI AL CI CGW LUX 60 4G AI AL TR CI - CGW LUX 70 5G AI AL TR CI CGW LUX 70 5G AI AL CI - CGW LUX 90 5G AI AL DR CI Manuel d’instruction CGW LUX 60 3G AI AL TR CI - CGW LUX 60 4G AI AL CI CGW LUX 60 4G AI AL TR CI - CGW LUX 70 5G AI AL TR CI CGW LUX 70 5G AI AL CI - CGW LUX 90 5G AI AL DR CI34

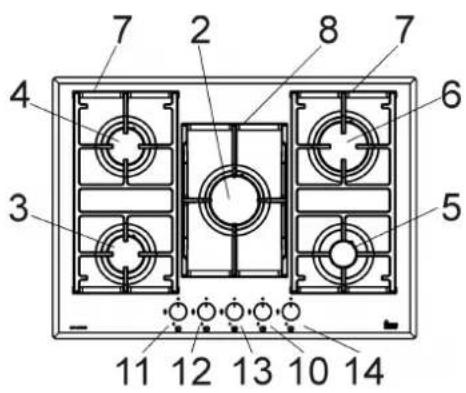

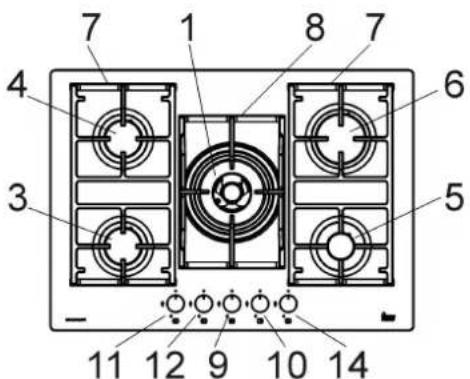

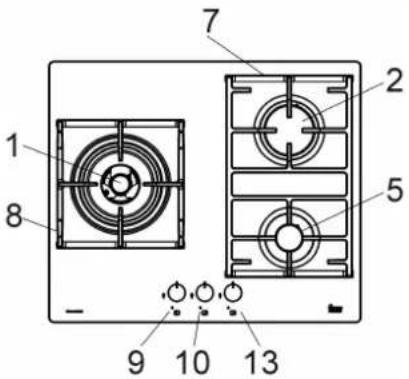

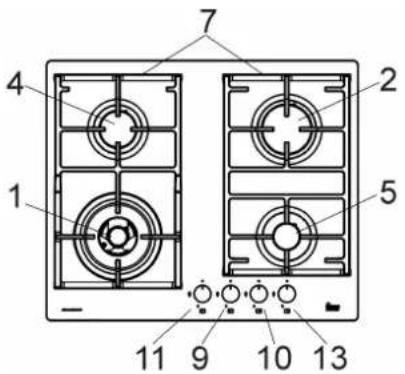

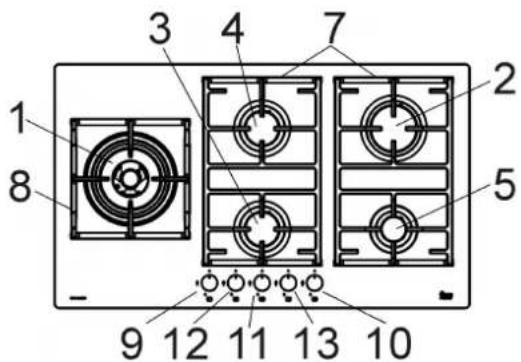

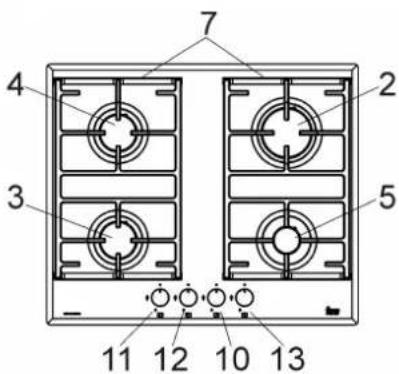

1 Brûleur ultrarapide de 4000 ÷ 5000 W 2 Brûleur rapide de 2800 W 3 Brûleur semi-rapide réduit de 1400 W 4 Brûleur semi-rapide de 1750 W 5 Brûleur auxiliaire de 1000 W 6 Brûleur rapide de 2700 ÷ 2800 W 7 Grille 2F 8 Grille brûleur ultrarapide 9 Bouton de commande brûleur n° 1 10 Bouton de commande brûleur n° 5 11 Bouton de commande brûleur n° 4 12 Bouton de commande brûleur n° 3 13 Bouton de commande brûleur n° 2 14 Bouton de commande brûleur n° 6 Attention: cet appareil a été conçu pour un usage domestique, dans un milieu domestique et privé. Chaque plaque de cuisson a été conçue pour être utilisée uniquement comme appareil de cuisson: tout autre emploi (tel que le chauffage des pièces) doit être considéré inadapté et dangereux.36

A la surface de la table, au-dessus de chaque bouton, un schéma est imprimé en sérigraphie indiquant le brûleur auquel il se réfère. Après avoir ouvert le robinet du gaz ou de la bouteille de gaz, allumez les brûleurs en procédant comme suit: - allumage électrique automatique Enfoncez et tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum (grande flamme fig. 1) puis appuyez à fond sur le bouton. - Allumage des brûleurs équipés d’un thermocouple de sécurité Pour les brûleurs munis d’un thermocouple de sécurité, tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum (grande flamme fig. 1) jusqu’à ce que vous sentiez un arrêt léger puis appuyez sur le bouton. Lorsque le brûleur est allumé, maintenez le bouton enfoncé pendant 10 secondes environ. Sur les modèles avec un gril à viandes, le dispositif ne doit pas être actionné pendant plus de 15 secondes; si au bout de 15 secondes le brûleur ne s’est pas allumé, interrompez l’actionnement du dispositif et attendez au moins 1 min. avant d’effectuer un nouvel essai. Pour tous les modèles, en cas d’extinction accidentelle des flammes, fermez le bouton du brûleur et ne tentez pas de le rallumer pendant au moins 1 min. Utilisation des brûleurs Pour obtenir le meilleur rendement avec une consommation minimum de gaz, n’oubliez ce qui suit: - utilisez pour chaque brûleur des casseroles appropriées (voir le tableau suivant et la fig. 2). - Lorsque le point d’ébullition est atteint, tournez le bouton sur Minimum (petite flamme fig. 1). - Utilisez toujours des casseroles avec un couvercle. - Utilisez uniquement des récipients à fond plat. AVERTISSEMENTS: - l’allumage des brûleurs avec un thermocouple de sécurité n’est possible que lorsque le bouton se trouve sur la position Maximum (grande flamme fig. 1). - En cas de coupure de courant, vous pouvez allumer les brûleurs avec des allumettes. - Durant l’utilisation des brûleurs, ne laissez pas l’appareil sans surveillance et éloignez les enfants. En particulier, assurez-vous que les poignées des casseroles sont correctement orientées et surveillez la cuisson des aliments contenant des huiles et des graisses car elles sont facilement inflammables. - N’utilisez pas de spray à proximité de l’appareil lorsqu’il est en fonction. - Si la table de cuisson est équipée d’un couvercle, éliminez, avant de l’ouvrir, tous les résidus d’aliments ayant débordé sur la surface. Si l’appareil est équipé d’un couvercle en verre, celui-ci peut éclater au contact de la chaleur. Eteignez et laissez refroidir tous les brûleurs avant de fermer le couvercle. - L’utilisation de cet appareil est interdite aux personnes (y compris les enfants) aux capacités physiques et mentales réduites ou sans aucune expérience quant à l’utilisation d’appareils électriques à moins qu’elles ne soient suivies ou instruites par des personnes adultes et responsables pour leur sécurité. Surveillez les enfants pour éviter qu’ils ne jouent avec l’appareil. - Evitez d’utiliser des casseroles dépassant du bord de la table de cuisson. UTILISATION FIG. 2 Brûleurs Puissances

Ultrarapide 4000 ÷ 5000 24 ÷ 26 Rapide 2700 ÷ 2800 20 ÷ 22 Semi-rapide réduit 1400 16 ÷ 18 Semi-rapide 1750 16 ÷ 18 Auxiliaire 1000 10 ÷ 14 FIG. 1 Position fermée Position de distribution maximale de gaz Position de distribution minimale de gaz37 UTILISATION AVERTISSEMENTS ET CONSEILS D’UTILISATION: ●l’utilisation d’un appareil de cuisson à gaz produit de la chaleur et de l’humidité dans le local où il est installé. Il faut donc assurer une bonne aération du local sans encombrer les ouvertures de ventilation naturelle (fig. 3) et activer le dispositif mécanique d’aération (hotte d’aspiration ou électro-ventilateur fig. 4 et fig. 5). ●Une utilisation intensive et prolongée de l’appareil peut exiger une aération supplémentaire, par exemple l’ouverture d’une fenêtre, ou une aération plus efficace en augmentant la puissance de l’aspiration mécanique existante. ●Ne jamais tenter de modifier les caractéristiques techniques du produit: cela pourrait s’avérer dangereux. ●Si vous décidez de ne plus utiliser l’appareil (ou de remplacer un ancien modèle) avant de le porter à la démolition, il est recommandé de le rendre inutilisable comme le prévoient les réglementations en vigueur en matière de protection de la santé et de pollution de l'environnement. ●Pour ce faire, il faut rendre inoffensives les parties dangereuses, spécialement pour les enfants, qui pourraient vouloir jouer avec l’appareil hors d’usage. ●Ne pas toucher l’appareil avec les mains ou les pieds mouillés ou humides. ●Ne pas utiliser l’appareil avec les pieds nus. ●Le fabricant ne peut être tenu pour responsable d’éventuels dommages imputables à des emplois incorrects, erronés ou irraisonnables. ●Pendant le fonctionnement, ou immédiatement après, certaines parties de la plaque de cuisson atteignent des températures très élevées: ne pas y toucher. ●Après avoir utilisé la plaque de cuisson, s'assurer que l’index des boutons soit en position de fermeture et fermer le robinet principal du conduit de gaz ou le robinet de la bouteille. ●En cas de problèmes de fonctionnement des robinets de gaz, appeler le Service après-vente.

FIG. 3 FIG. 4 FIG. 5

(*) ENTREE D’AIR: VOIR CHAPITRE INSTALLATION (PARAGRAPHES 5 ET 6) Attention: pendant le fonctionnement, le plan de travail chauffe très fort à l’endroit de la cuisson: garder les enfants à distance de sécurité!NETTOYAGE ATTENTION: avant toute opération de nettoyage, débranchez l’appareil du réseau du gaz et du réseau électrique.

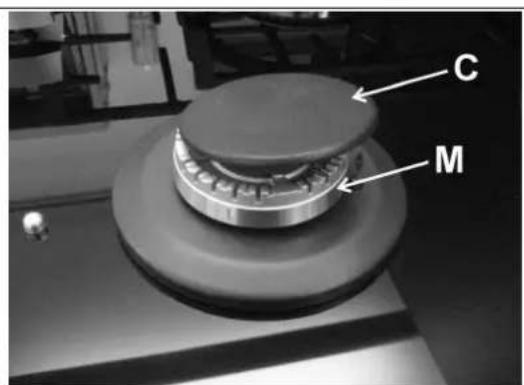

Pour que la surface en verre soit toujours brillante, il est très important de la laver après chaque utilisation à l’eau savonneuse tiède, de la rincer et de la sécher. Lavez de la même manière les grilles émaillées, les chapeaux émaillés «C» et la tête des brûleurs «M» (voir fig. 6). Procédez au nettoyage lorsque la table et les composants ne sont pas chauds, en évitant les éponges métalliques, les produits abrasifs en poudre ou les sprays corrosifs. Evitez que le vinaigre, le café, le lait, l’eau salée et le jus de citron ou de tomate ne restent trop longtemps au contact des surfaces. AVERTISSEMENTS: en remontant les éléments, suivez les recommandations ci-après: - vérifiez que les fentes des têtes des brûleurs «M» (fig. 6) ne sont pas obstruées par des corps étrangers. - S’assurer que le chapeau émaillé «C» (fig. 6) est correctement positionné sur la tête du brûleur. C’est le cas lorsque le chapeau positionné sur la tête est parfaitement stable. - Si la manœuvre d’ouverture et de fermeture d’un robinet devient difficile, ne forcez pas, mais demandez au plus vite l’intervention du service après-vente. - Ne nettoyez pas l’appareil au jet de vapeur. FIG. 6

Remarque: l’emploi constant pourrait modifier la couleur originale à hauteur des brûleurs, en raison des températures élevées.39 INSTALLATION INFORMATIONS TECHNIQUES

L’installation, tous les réglages, les transformations et les opérations d’entretien indiquées dans cette partie doivent être exclusivement effectués par du personnel qualifié. L’appareil doit être convenablement installé, selon les normes en vigueur et les instructions du fabricant. Une installation erronée peut provoquer des dégâts aux personnes, aux animaux ou aux choses, déchargeant le Constructeur de toute responsabilité. Les dispositifs de sécurité ou de réglage automatique des appareils pendant la durée de vie de l’installation pourront être exclusivement modifiés par le constructeur ou par le fournisseur dûment autorisé.

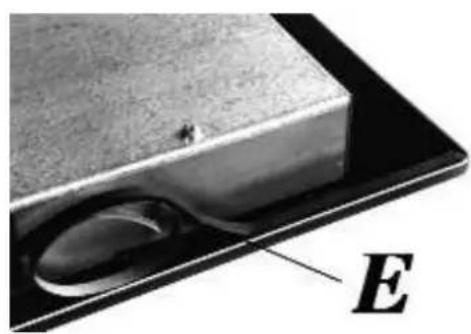

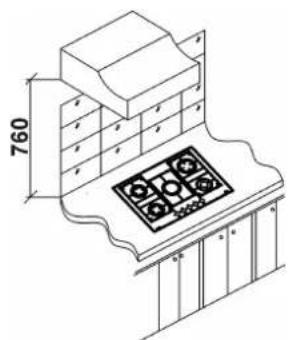

3) MISE EN PLACE DE LA TABLE DE

CUISSON Après avoir enlevé l’emballage externe et les emballages internes des différents éléments mobiles, contrôlez l’intégrité de la table. En cas de doute, n’utilisez pas l’appareil et adressez-vous à du personnel qualifié. Ne laissez pas les éléments de l’emballage (carton, sachets, polystyrène expansé, clous, etc.) à la portée des enfants car ils sont une source potentielle de danger. Réalisez dans le dessus du meuble à éléments, une ouverture pour l’encastrement ayant les dimensions indiquées dans la fig. 7, en respectant les dimensions critiques de l’espace d’installation de l’appareil (voir fig. 7 et 8). L’appareil doit appartenir à la classe 3 et sera donc sujet à toutes les prescriptions prévues par les normes en vigueur pour ces appareils. ATTENTION: ne pas poser le verre directement sur le meuble, mais le fond de la table de cuisson.

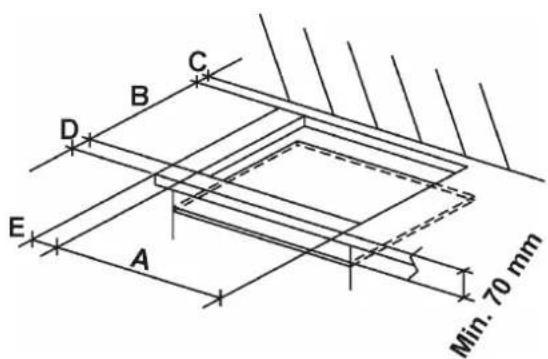

DIMENSIONS A RESPECTER

(en mm à partir de l’ouverture) IMPORTANT: pour une installation parfaite, le réglage ou la transformation de la plaque de cuisson pour l’emploi d’autres types de gaz, il est nécessaire de faire appel à un INSTALLATEUR QUALIFIÉ : le non respect de cette consigne entraîne l’annulation de la garantie. A B C D E 3F - 4F (60) 553 473 63.5 63.5 63.5 min. 5F (70) 553 473 63.5 63.5 173.5 min. 5F (90) 833 475 62.5 62.5 73.5 min. FIG. 7 FIG. 84) FIXATION DE LA TABLE DE CUISSON La table est équipée d’un joint spécial empêchant toute infiltration de liquide dans le meuble. Pour appliquer correctement ce joint, respectez scrupuleusement les instructions suivantes: - enlevez toutes les parties mobiles de la table de cuisson. - Coupez le joint en 4 parties de la longueur nécessaire de manière à le positionner sur les 4 bords du verre. - Retournez la table et positionnez correctement le côté adhésif du joint «E» (fig. 9) sous le bord du verre de manière à ce que le côté externe du joint coïncide parfaitement avec le bord périmétral externe du verre. Les extrémités des bandes doivent coïncider sans se chevaucher. - Faites adhérer le joint au verre de façon uniforme et sûre, en le pressant avec les doigts. - Placez la cuisinière dans le trou fait dans le cabinet et le fixer avec des vis "F" crochets "G" (voir fig. 10). - Pour éviter tout contact accidentel avec la surface de la boîte de la table surchauffée durant son fonctionnement, appliquez une séparation en bois bloquée par des vis à une distance minimale de 70 mm du dessus (fig. 7). INSTALLATION FIG. 9 FIG. 10 40PRESCRIPTIONS IMPORTANTES POUR L'INSTALLATION Information pour l'installateur: les parois latérales éventuelles ne doivent pas dépasser en hauteur la table de cuisson. En outre, la paroi postérieure ainsi que les surfaces adjacentes et environnantes doivent résister à une surchauffe de 65 K. Le produit collant qui unit le laminé plastique au meuble doit résister à des températures supérieures à 150 °C pour éviter le décollement du revêtement. L'installation de l'appareil doit être conforme aux normes en vigueur. Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit donc être raccordé conformément aux règles d'installation mentionnées ci-dessus. Il faudra prêter une attention particulière aux dispositions applicables en matière de ventilation et d'aération.

5) AERATION DE LA PIECE

Le local où est installé l’appareil doit être ventilé en permanence pour garantir le bon fonctionnement de l’appareil. La quantité d’air nécessaire est celle utilisée par la combustion des gaz et par la ventilation de la pièce dont le volume devra être au moins de 20 m

. L’aération naturelle directe doit être assurée par des ouvertures permanentes d’une section minimum de 100 cm

(voir fig. 3) aménagées sur les parois extérieures de la pièce. Il ne doit pas être possible d’obstruer ces ouvertures. L’aération indirecte est également admise en prélevant l’air d’un local adjacent. Dans ce cas respecter formellement les normes en vigueur. ATTENTION: si les brûleurs de la table de cuisson sont dépourvus du thermocouple de sécurité, l’ouverture de ventilation doit avoir une surface minimale de 200 cm

Les tables de cuisson doivent toujours évacuer les produits de la combustion dans des hottes reliées à des conduits ou débouchant directement à l’extérieur (voir fig. 4). Lorsqu’il n’est pas possible de monter une hotte, vous pouvez utiliser un ventilateur installé sur la fenêtre ou sur une paroi donnant vers l’extérieur, dans le respect des normes en vigueur sur l’aération de la pièce. Ce dispositif sera mis en marche en même temps que l’appareil (voir fig. 5).

7) RACCORDEMENT AU GAZ

Avant de raccorder l'appareil, s'assurer que les données figurant sur l'étiquette signalétique appliquée sur la partie inférieure du caisson sont compatibles avec celles du réseau de distribution du gaz. Une étiquette imprimée de ce livret ainsi qu'une étiquette appliquée sur la partie inférieure du caisson indiquent les conditions de réglage de l'appareil: type de gaz et pression d'exercice. Quand le gaz est distribué par une canalisation, l'appareil doit être raccordé à l'installation d'arrivée du gaz selon la norme:

soit au moyen d'un tuyau métallique rigide en acier, dont les jonctions doivent être réalisées au moyen de raccords filetés conformément à la norme en vigueur.

Soit au moyen d'un tuyau de cuivre, dont les jonctions doivent être réalisées au moyen de raccords à garniture mécanique.

Soit au moyen d'un tuyau flexible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes. Lorsque le gaz est directement distribué à partir d'une bouteille, l'appareil, alimenté par un régulateur de pression, doit être raccordé:

soit au moyen d'un tuyau de cuivre, dont les jonctions doivent être réalisées au moyen de raccords à garniture mécanique.

Soit au moyen d'un tuyau flexible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes. Il est conseillé d'appliquer sur le tuyau flexible l'adaptateur spécial, couramment vendu dans le commerce, pour faciliter le raccordement à l'embout du régulateur de pression monté sur la bouteille.

Soit par tube souple en caoutchouc d'une lungueur allant de 400 à 1500 mm, fixé solidement à l'embout par un collier de sécurité. À l'extrémité de raccordement, vérifiez le gasproof en utilisant une solution de savon, jamais une flamme. AVERTISSEMENTS: - le raccord d'entrée du gaz de l'appareil est fileté 1/2" gaz conique mâle conformément aux normes EN 10226. - Le tuyau flexible ou le tube souple doit être installé de manière à ne pas être en contact avec des parties mobiles du module encastrable (par exemple des tiroirs) et ne doit pas traverser des casiers pouvant être remplis. - L'appareil est conforme aux prescriptions des Directives Européennes suivantes: CEE 2009/142 + 93/68 concernantes la sécurité gaz. INSTALLATION

418) BRANCHEMENT ELECTRIQUE

Le raccordement électrique doit être réalisé conformément aux normes et aux lois en vigueur. - La tension corresponde à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l’installation électrique puisse supporter la charge, indiquée elle aussi sur la plaquette. - Avant de réaliser le raccordement, vérifiez que la prise ou l’installation est munie d’un raccordement efficace à la terre selon les normes et les lois actuellement en vigueur. On décline toute responsabilité en cas non observation de ces dispositions. Quand le raccordement au réseau d’alimentation est effectué par l’intermédiaire d’une prise: - s’il en est dépourvu, appliquez au câble d’alimentation «C» (voir fig. 11) une fiche normalisée indiquée pour la charge figurant sur l’étiquette signalétique. Branchez les fils d’après le schéma de la fig. 11 en respectant les correspondances suivantes: lettre L (phase) = fil marron; lettre N (neutre) = fil bleu; symbole de la terre = fil vert-jaune. - Le câble d’alimentation doit être positionné de manière à ce qu’il n’atteigne jamais, en aucun point, la température excessive de 75 K. - N’utilisez pas, pour le raccordement des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des faux-contacts entraînant des surchauffes dangereuses. - La prise doit être accessible au terme de l’encastrement. Quand le raccordement est directement réalisé sur le réseau électrique: - interposez entre l’appareil et le réseau un interrupteur omnipolaire, dimensionné suivant la charge de l’appareil, selon les normes d’installation en vigueur. - N’oubliez pas que le câble de terre ne doit pas être interrompu par l’interrupteur. - Pour un maximum de sécurité, le raccordement électrique peut également être protégé par un interrupteur différentiel à haute sensibilité. On recommande vivement de fixer le fil de terre vert-jaune à une installation de terre efficiente. Avant tout travail sur la partie électrique de l'appareil, il faut absolument la débrancher du secteur. AVERTISSEMENTS: tous nos appareils sont conçus et construits selon les normes européennes EN 60 335-1, EN 60 335-2-6 et EN 60 335-2-102, et les amendements correspondants. L’appareil est conforme aux Directives Européennes suivantes: - CEE 2004/108/CE relative à la compatibilité électromagnétique. - CEE 2006/95 relative à la sécurité électrique. INSTALLATION FIG. 11

IMPORTANT: l’installation doit s'effectuer conformément aux instructions du fabricant. Une mauvaise installation peut causer des blessures corporelles aux gens et aux animaux, ou des dégâts matériels dont le fabricant ne peut être tenu pour responsable. Si l’installation de l’appareil requiert des modifications de l’installation électrique domestique ou en cas d’incompatibilité entre la prise et la fiche de l’appareil, s’adresser à du personnel qualifié pour le remplacement. Ce dernier devra notamment vérifier que la section des câbles de la prise soit adaptée à la puissance absorbée par l’appareil.REGLAGES Avant tout réglage, mettez l’appareil hors tension. Au terme des réglages ou des préréglages, les éventuels scellages doivent être rétablis par le technicien. Le réglage de l’air primaire n’est pas nécessaire sur nos brûleurs.

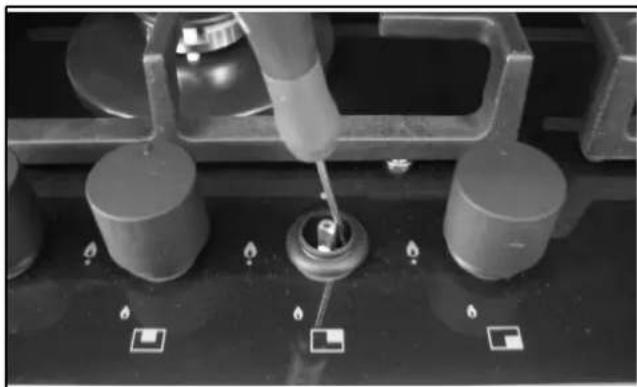

Réglage du «Minimum»: - allumez le brûleur et tournez le bouton sur le Minimum (petite flamme fig. 1). - retirer le bouton «M» (fig. 12 et 12/A) du robinet fixé par une simple pression sur le pivot de celui- ci. Le régulateur de la capacité minimale peut se trouver: sur le côté du robinet (fig. 12) ou à l’intérieur du pivot. En tous les cas, pour le réglage, on y accède en insérant un petit tournevis «D» sur le côté du robinet (fig. 12), ou dan le trou «C» à l’intérieur du pivot du robinet (fig. 12/A). - tourner le régulateur vers la droite ou vers la gauche en réglant de façon appropriée la flamme dans la position de capacité réduite. Il est recommandé de ne pas exagérer avec le «Minimum»: la petite flamme doit être stable et constante. Remonter correctement les différents composants. On rappelle que le susdit réglage ne doit être effectué qu’avec les brûleurs fonctionnant au G20, tandis qu’avec les brûleurs fonctionnant au G30 ou au G31 la vis doit être bloquée à fond (en sens horaire).

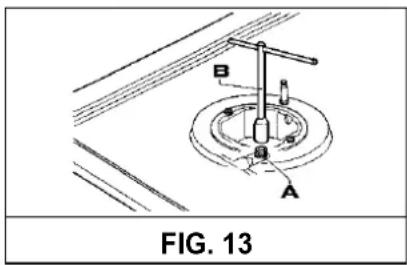

Les brûleurs sont adaptables aux différents gaz en montant les buses correspondant au gaz d’utilisation. Pour cela, enlevez les têtes des brûleurs et avec une clé droite “B”, dévissez la buse “A” (voir fig. 13) et remplacez-la par une buse correspondant au gaz d’utilisation. On conseille de bloquer la buse avec énergie. Après avoir effectué les susdits remplacements, le technicien devra régler les brûleurs tel qu’on le décrit au paragraphe 9, sceller les éventuels organes de réglage ou de préréglage et remplacer sur l’appareil l’étiquette correspondant au nouveau réglage du gaz effectué sur l’appareil. Cette étiquette se trouve dans le sachet des buses de rechange. Pour aider l’installateur, nous indiquons dans le tableau ci-après les débits, les débits thermiques des brûleurs, le diamètre des buses et la pression d’exercice pour les différents gaz.

FIG. 13ENTRETIEN Avant toute opération d’entretien, débranchez l’appareil du réseau du gaz et du réseau électrique.

11) REMPLACEMENT DES ELEMENTS

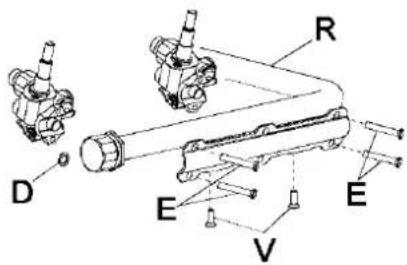

Pour remplacer les éléments logés à l’intérieur de la table de cuisson, sortez-la du meuble, retournez-la, dévissez les vis «V» (fig. 14), les brûleurs et démontez le verre. Au terme des opérations susmentionnées, on peut remplacer les robinets (fig. 15) et les éléments électriques (fig. 16). On conseille de remplacer le joint «D» chaque fois qu’on remplace un robinet, pour assurer une parfaite étanchéité entre le corps et la rampe. Graissage des robinets (voir fig. 17 - 18) S’il devient difficile de tourner un robinet, graissez-le sans délai en procédant comme suit: - démontez le corps du robinet. - Nettoyez le cône et son logement avec un chiffon imbibé de diluant. - Graissez légèrement le cône avec une graisse spécifique. - Introduisez le cône, en le manœuvrant plusieurs fois, extrayez-le de nouveau, enlevez la graisse en excès et assurez-vous que les passages du gaz ne sont pas obturés. - Remontez toutes les pièces en effectuant les opérations de démontage dans l’ordre inverse. - Le contrôle de l’étanchéité doit être effectué avec de l’eau savonneuse; l’utilisation d’une flamme est interdite. Pour faciliter le travail du réparateur, un tableau indique les types et les sections des câbles d’alimentation. FIG. 16 FIG. 17 FIG. 18 FIG. 14 FIG. 15

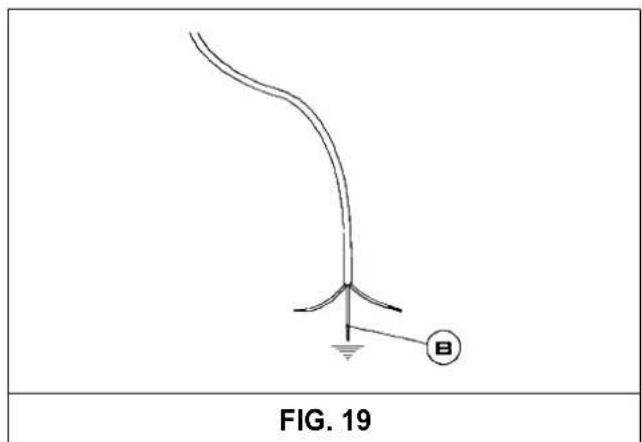

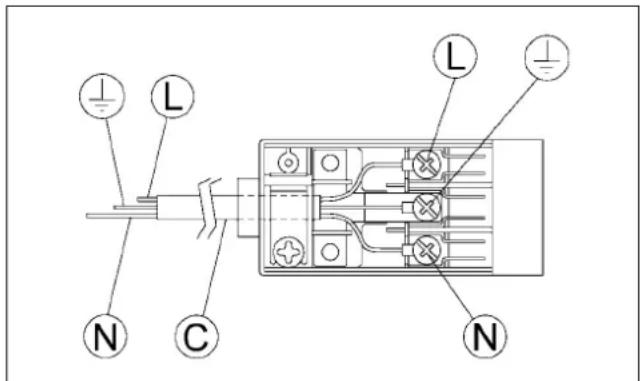

ALIMENTATION MONOPHASE ATTENTION !!! En cas de remplacement du câble d’alimentation, l’installateur devra garder le conducteur de terre «B» le plus long par rapport aux conducteurs de phase (fig. 19) et il devra respecter les avertissements indiqués au paragraphe 8. Table de cuisson au gaz H05 RR-F Section 3 x 0.75 mm

Avant de quitter l’usine, cet appareil a été testé et mis à point par du personnel expert et spécialisé, de manière à garantir les meilleurs résultats de fonctionnement. Les pièces de rechange originales sont disponibles uniquement dans nos Centres d’Assistance Technique et dans les magasins autorisés. Toute réparation ou mise à point nécessaire par la suite doit être effectuée avec le plus grand soin et la plus grande attention par du personnel qualifié. C’est la raison pour laquelle nous recommandons de toujours vous adresser au Concessionnaire qui a effectué la vente ou à notre Centre d’Assistance le plus proche en indiquant la marque, le modèle, le numéro de série et le type de problème de votre appareil. Les données correspondantes sont poinçonnées sur l’étiquette signalétique appliquée sur la partie inférieure de l’appareil et sur l’étiquette de la boîte d’emballage. Ces informations permettent au technicien de se munir des pièces de rechange adéquates et de garantir par conséquent une intervention immédiate et précise. On conseille d’indiquer ces données ci-après de manière à les avoir toujours à portée de la main : MARQUE: ................................................. MODELE: ................................................. SERIE: ......................................................
