ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ASEH30KMTB FUJITSU

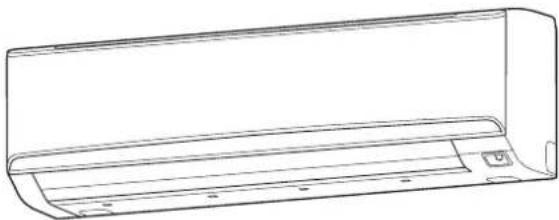

ΚΛΙΜΑΤΙΣΤΙΚΟ Επιτοίχιος τύπος

1. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 1

1.1. Προφυλάξεις κατά τη χρήση ψυκτικού R32 2

1. ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ 3

2.1. Εργαλεία εγκατάστασης....3

2.2. Εξαρτήματα....4

2.3. Απαιτήσεις ως προς τους σωλήνες......4

2.4. Ηλεκτρικές απαιτήσεις 4

2.5. Προαιρετικά εξαρτήματα 4

1. ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 4

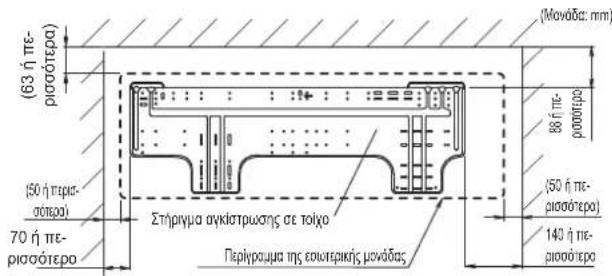

3.1. Επιλογή θέσης εγκατάστασης....5

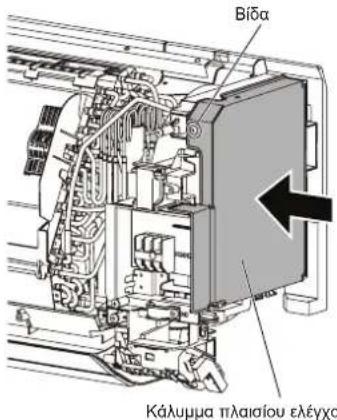

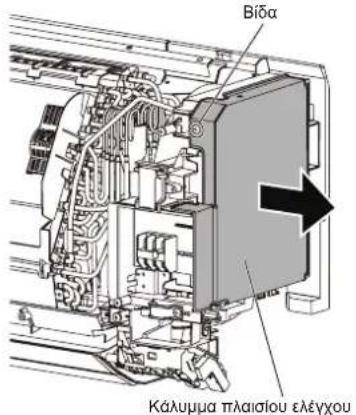

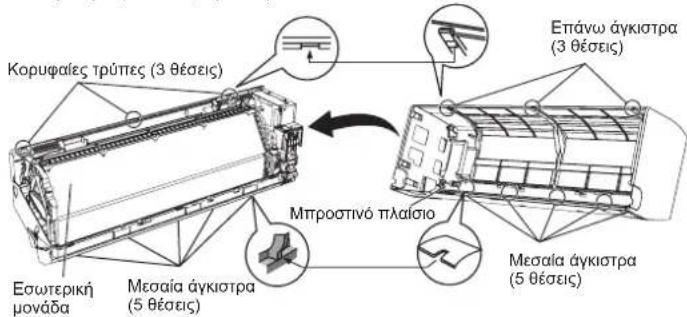

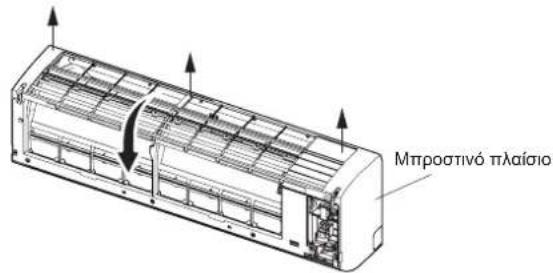

3.2. Αφαίρεση και επανατοποθέτηση εξαρτημάτων....5

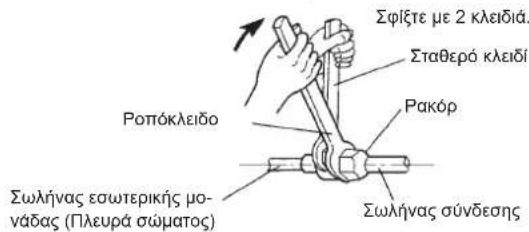

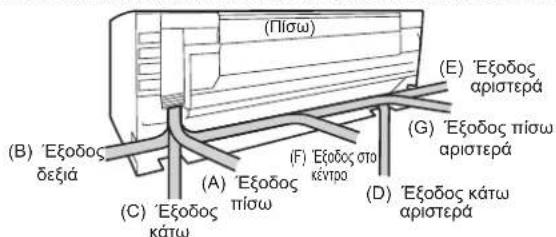

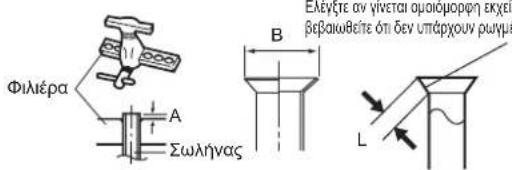

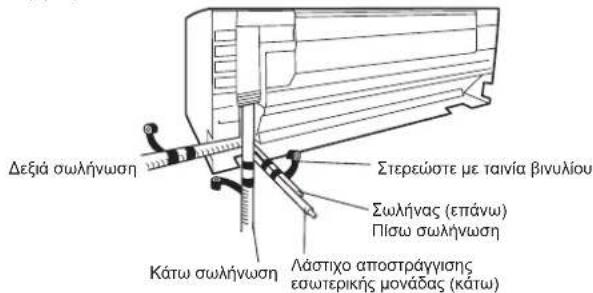

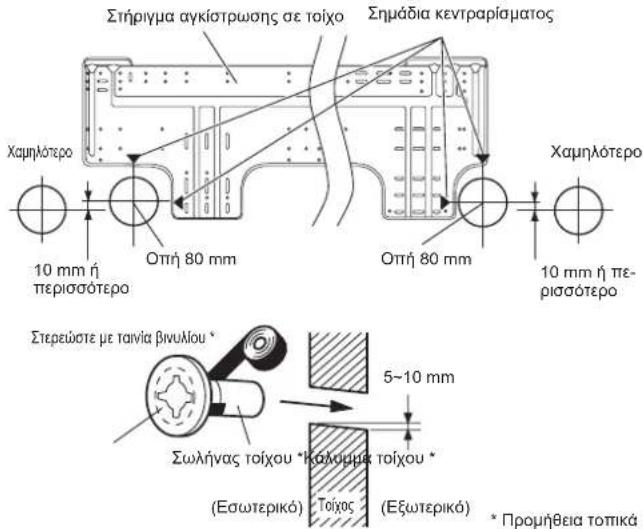

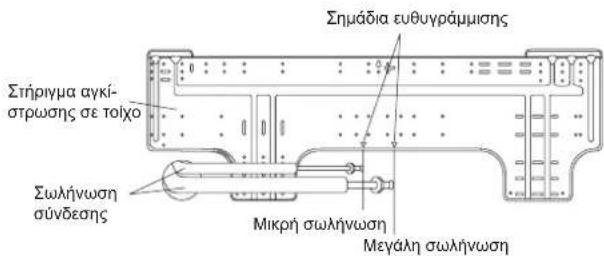

3.3. Εγκατάσταση σωλήνων 6

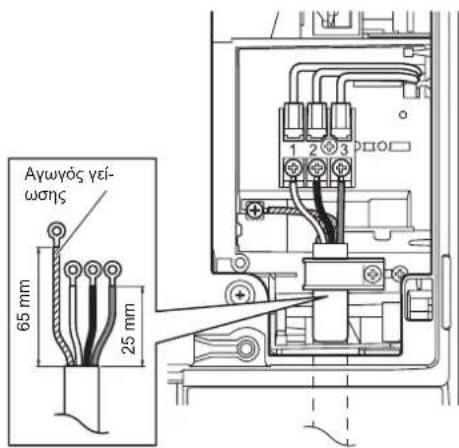

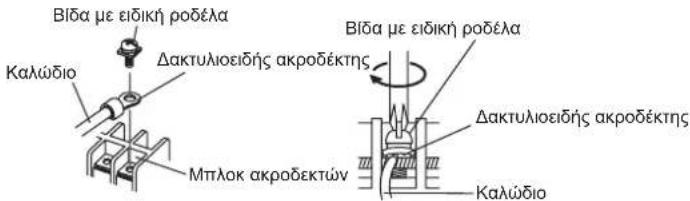

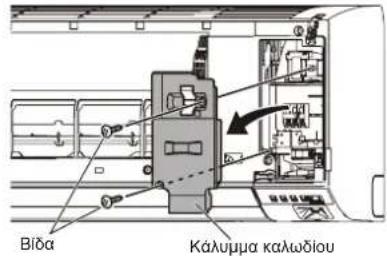

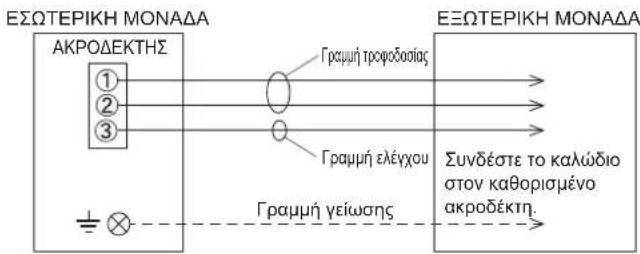

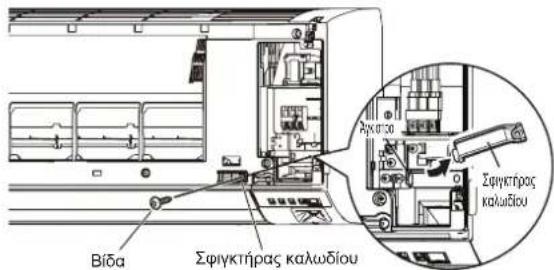

3.4. Нлектрикή калмбίωση......8

3.5. Εγκατάσταση τηλεχειριστηρίου....9

1. ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 9

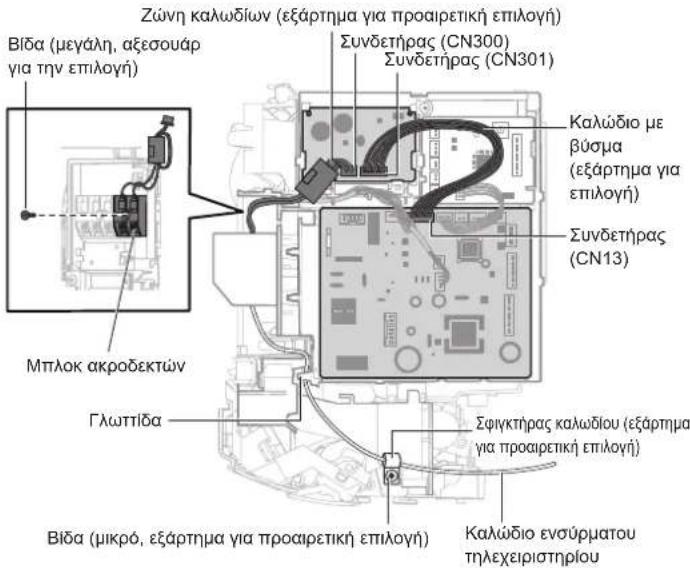

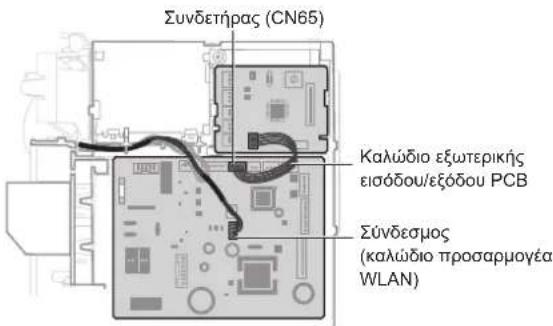

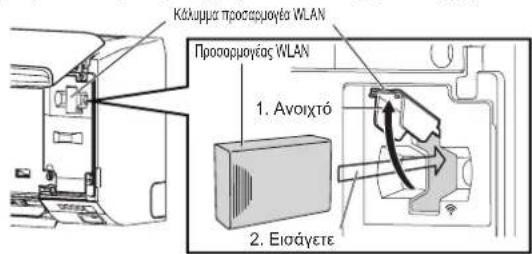

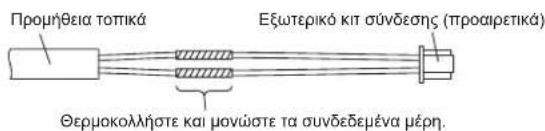

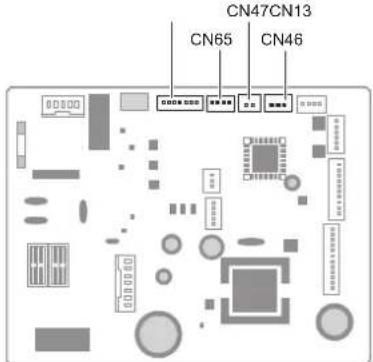

4.1. Εγκατάσταση προαιρετικού κιτ 9

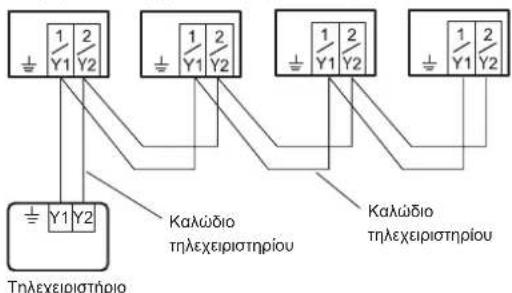

4.2. Ομαδοποιημένος έλεγχος....11

1. PYOMISHAEITOYRΓIAΣ 11

5.1. Λεπτομέρειες σχετικά με τη λειτουργία ...... 11

1. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ....13

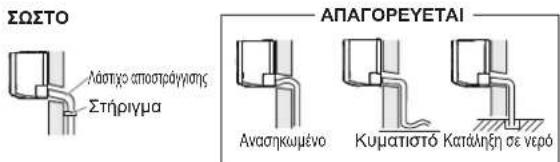

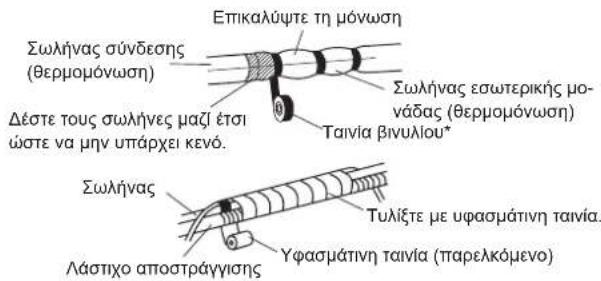

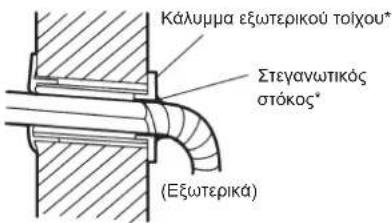

2. ΤΕΛΙΚΗ ΕΡΓΑΣΙΑ 13

3. ODHΓIEΣ ΠΡΟΣ TΟΝ ΠΕΛΑΤΗ.... 13

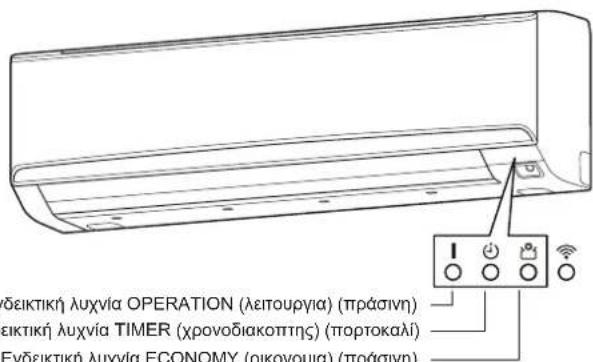

4. ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΩΝ 13

1. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν από την εγκατάσταση.
- Οι προειδοποιήσεις και οι προφυλάξεις που επισημαίνονται σε αυτό το εγχειρίδιο περιέχουν σημαντικές πληροφορίες σχετικά με την ασφάλειά σας. Φροντίστε να τις τηρήσετε.
• Προμηθεύστε το παρόν εγχειρίδιο, μαζὶ με το εγχειρίδιο λειτουργίας, στον πελάτη. Ζητήστε από τον πελάτη να φυλάξει τα συγκεκριμένα εγχειρίδια για μελλοντική χρήση, όπως είναι η επανατοποθέτηση ή η επιδιόρθωση της μονάδας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επισημαίνει μια ενδεχόμενη ή επαπειλούμενη επικίνδυνη κατάσταση, η οποία, αν δεν αποφευχθεί, θα μπορούσε να έχει ως αποτέλεσμα θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Επισημαίνει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία θα μπορούσε να έχει ως αποτέλεσμα μικρούς ή μέτριους τραυματισμούς ή υλικές ζημιές.

ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

Αρ. ΕΞΑΡΤΗΜΑΤΟΣ 9387082616-01

Μόνο για εξουσιοδοτημένο τεχνικό προσωπικό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Η συσκευή πρέπει να εγκαθίσταται, να λειτουργεί και να φυλάσσεται σε χώρο με εμβαδόν μεγαλύτερο από Χ m².

Ποσότητα ψυκτικού πλήρωσης M (kg)	Ελάχιστη επιφάνεια χώρου X (m2)
M ≤ 1,22 -
1,22 < M ≤ 1,23 1,45
1,23 < M ≤ 1,50 2,15
1,50 < M ≤ 1,75 2,92
1,75 < M ≤ 2,0 3,82
2,0 < M ≤ 2,5 5,96
2,5 < M ≤ 3,0 8,59
3,0 < M ≤ 3,5 11,68
3,5 < M ≤ 4,0 15,26

(IEC 60335-2-40)

• Η εγκατάσταση αυτού του προϊόντος πρέτει να γίνει από έμπειρους τεχνικούς ή επαγγελματίες εγκαταστάτες και μόνο σύμφωνα με το παρόν εγχειρίδιο. Η εγκατάσταση από μη επαγγελματίες ή η ακατάλληλη εγκατάσταση του προϊόντος ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως τραμματισμούς, διαρροή νερού, ηλεκτροπληξία ή πυρκαγία. Αν το προϊόν εγκατασταθεί χωρίς να τηρηθούν οι οδηγίες αυτού του εγχειρίδιου, η εγγύηση του κατασκευαστή θα ακυρωθεί.
- Μην ενεργοποιήσετε την τροφοδοσία ρεύματος μέχρι να ολοκληρωθούν όλες οι εργασίες. Τυχόν ενεργοποίηση της τροφοδοσίας πριν από την ολοκλήρωση των εργασιών ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως ηλεκτροπληξία ή πυρκαγιά.
- Αν υπάρξει διαρροή ψυκτικού κατά την εκτέλεση των εργασιών, πραγματοποιήστε εξαερισμό του χώρου. Αν το διαρρέον ψυκτικό έρθει σε επαφή με φλόγα, ενδέχεται να παραχθεί ένα τοξικό αέριο.
- Η εγκατάσταση πρέπει να πραγματοποιηθεί σύμφωνα με τους ισχύοντες κανονισμούς τους κώδικες ή τα πρότυπα για την ηλεκτρική καλωδίωση και τον εξοπλισμό σε κάθε χώρα ή περιφέρεια, ή στην τοποθεσία εγκατάστασης.
- Μην χρησιμοποιείτε άλλα μέσα για να επιταχύνετε τη διαδικασία αποπαγοποίησης ή για τον καθαρισμό, εκτός από τα συνιστώμενα από τον κατασκευαστή.
- Η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες φυσικές, αἰσθητηριακές ή πνευματικές ικανότητες, ή έλλειωη εμπειρίας και γνώσης, εκτός εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικές με τη χρήση της συσκευής από το άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέτε να επιβλέπονται ώστε να διασφαλίζεται ότι δεν παιζουν με τη συσκευή.
• Για να αποφευχθεί ο κίνδυνος ασφυξίας, φυλάξτε την πλαστική σακούλα ή το λεπτό φιλμ που χρησιμοποιείται ως υλικό συσκευασίας μακριά από μικρά παιδιά.
- Η συσκευή πρέπει να φυλάσσεται σε έναν χώρο χωρίς συνεχή λειτουργία πηγών ανάφλεξης (για παράδειγμα, ακάλυπτη φλόγα, ή συσκευή αερίου ή ηλεκτρική θερμάστρα σε λειτουργία).
• Δεν επιτρέπεται η διάτρηση ή καύση.
• Να έχετε υπόψη όπ τα ψυκτικά μέσα ενδέχεται να είναι άοσμα.

ΠΡΟΣΟΧΗ

• Διαβάστε προσεκτικά όλες τις πληροφορίες ασφάλειας που αναφέρονται σε αυτό το εγχειρίδιο πριν εγκαταστήσετε ή χρησιμοποιήσετε το κλιματιστικό.
• Εγκαταστήστε το προϊόν ακολουθώντας τους ισχύοντες τοπικούς κώδίκες και κανονισμούς στην τοποθεσία εγκατάστασης, καθώς και τις οδηγίες που παρέχονται από τον κατασκευαστή.
• Αυτό το προϊόν είναι μέρος ενός συνόλου, που αποτελεί το κλιματιστικό. Το προϊόν δεν πρέπει να εγκατασταθεί μόνο του ή με συσκευές μη συνιστώμενες από τον κατασκευαστή.
• Για αυτό το προϊόν να χρησιμποιείτε πάντα ξεχωριστή παροχή τροφοδοσίας ρεύματος, προστατευμένη με ασφαλειοδιακόττη σε όλους τους αγωγούς και με 3 mm απόσταση μεταξύ των επαφών.
  • Για προστασία των ανθρώπων, να γειώνετε σωστά το προϊόν και να χρησιμοποιείτε το καλώδιο τροφοδοσίας ρεύματος σε συνδυασμό με ασφαλειοδιακόπτη διαρροής προς τη γείωση (ELCB).
• Το προϊόν δεν διαθέτει προστασία από εκρήξεις και, συνεπώς, δεν πρέπει να εγκαθίσταται σε χώρους με ατμόσφαρα όπου είναι δυνατό να προκληθεί έκρηξη.
• Για να αποφύγετε ενδεχόμενη ηλεκτροπληξία, μην αγγίζετε ποτέ τα ηλεκτρικά εξαρτήματα αμέσως μετά την απενεργοποίηση της τροφοδοσίας. Μετά την απενεργοποίηση της τροφοδοσίας, περιμένετε πάντοτε τουλάχιστον 5 λεπτά πριν αγγίζετε ηλεκτρικά εξαρτήματα.
• Το προϊόν δεν περιέχει εξαρτήματα που μπορούν να συντηρηθούν από τον χρήστη. Να απευθύνεστε πάντα σε έμπειρους τεχνικούς για επισκευές.
• Όταν μετακομίζετε ή αλλάζετε τη θέση του κλιματιστικού, να απευθύνεστε σε έμπειρους τεχνικούς για την αποσύνδεση και την επανεγκατάσταση του κλιματιστικού.
• Κατά τη συντήρηση ή την εγκατάσταση της μονάδας, μην αγγίζετε τα αλουμινένια περύγια ή τον εναλλάκτη θερμότητας που είναι ενσωματωμένα στην εσωτερική ή στην εξωτερική μονάδα για να αποφύγετε ενδεχόμενο τραωματισμό.
• Μην τοποθετείτε οποιαδήποτε ηλεκτρικά προϊόντα ή οικιακά αντικείμενα κάτω από το προϊόν. Η συμπύκνωση υγρασίας που τυχόν θα στάξει από το προϊόν μπορεί να τα υγράνει και να προκαλέσει ζημιά ή δυσλειτουργία στα υπάρχοντά σας.

- Προσέξτε να μην γρατζουνίσετε το κλιματιστικό κατά τον χειρισμό του.

1.1. Προφυλάξεις κατά τη χρήση ψυκτικού R32

Οι βασικές διαδικασίες για τις εργασίες εγκατάστασης είναι όμοιες με αυτές των μοντέλων που χρησιμοποιούν συμβατικό ψυκτικό (R410A, R22). Ωστόσο, προσέξτε ιδιαίτερα τα παρακάτω σημεία:

Επειδή η πίεση λειτουργίας είναι 1,6 φορές υψηλότερη απ' ότι στα μοντέλα με ψυκτικό R22, κάποιες από τις συληνώσεις και τα εργαλεία εγκατάστασης και επιδιόρθωσης είναι ειδικά. (Ανατρέξτε στην ενότητα "2.1. Εργαλεία εγκατάστασης.") Ειδικά κατά την αντικατάσταση ενός μοντέλου με ψυκτικό R22 με ένα μοντέλο νέου ψυκτικού R32, να αντικαθιστάτε πάντα τις συμβατικές σωληνώσεις και τα ракόρ με σωληνώσεις και ракόρ για R32 και R410A στην πλευρά της εξωτερικής μονάδας. Για τα R32 και R410A, μπορούν να χρησιμοποιηθούν τα ίδια ракόρ στην πλευρά της εξωτερικής μονάδας και οι ίδιες σωληνώσεις.

Τα μοντέλα που χρησιμοποιούν ψυκτικό R32 και R410A έχουν διαφορετική διάμετρο στειρώματος θύρας πλήρωσης για να εμποδίζεται η εσφαλμένη πλήρωση με ψυκτικό R22, καθώς και για λόγους ασφάλειας. Γ' αυτό, ελέγξτε εκ των προτέρων. [Η διάμετρος στειρώματος της θύρας πλήρωσης για τα R32 και R410A είναι 1/2 UNF-20 στειρώματα ανά ίντσα.]

Προσέξιτε να μην μπουν ξένα σώματα (λάδι, νερό κ.λπ.) στις σωληνώσεις, ακόμη περισότερο απ' δτι με τα μοντέλα με R22. Επίσης, κατά την αποθήκευση της σωλήνωσης, οφραγίστε προσεκτικά το άνοιγμα, π.χ. με πιάστρα, ταινία κ.λπ. (Ο χειρισμός για το R32 είναι παρόμοιος με αυτόν για το R410A.)

ΠΡΟΣΟΧΗ

1-Εγκατάσταση (χώρος)

• Οι εγκατεστημένες σωληνώσεις πρέπει να διατηρηθούν στο ελάχιστο.
• Οι εγκατεστημένες σωληνώσεις πρέπει να είναι προστατευμένες από φυσικές φθορές.
• Η συσκευή δεν πρέπει να εγκατασταθεί σε μη αεριζόμενο χώρο, αν ο συγκεκριμένος χώρος είναι μικρότερος από Χ m².

Ποσότητα ψυκτικού πλήρωσηςM (kg)	Ελάχιστη επιφάνεια χώρουX (m2)
M ≤ 1,22 -
1,22 < M ≤ 1,23 1,45
1,23 < M ≤ 1,50 2,15
1,50 < M ≤ 1,75 2,92
1,75 < M ≤ 2,0 3,82
2,0 < M ≤ 2,5 5,96
2,5 < M ≤ 3,0 8,59
3,0 < M ≤ 3,5 11,68
3,5 < M ≤ 4,0 15,26

(IEC 60335-2-40)

• Απαιτείται συμμόρφωση με τους ισχύοντες εθνικούς κανονισμούς αερίων.
- Οι μηχανικές συνδέσεις πρέπει να είναι προσβάσιμες, για σκοπούς συντήρησης.
- Σε περιπτώσεις που απαιτείται μηχανικός αερισμός, τα ανοίγματα αερισμού πρέπει να παραμένουν ελεύθερα, χωρίς εμπόδια.
- Κατά την απόρριψη χρησιμοποιημένων προϊόντων, πρέπει να εκτελείται η κατάλληλη επεξεργασία, ανάλογα με τους εθνικούς κανονισμούς.

2-Συντήρηση

2-1 Τεχνικό προσωπικό

• Οποιοδήποτε άτομο ασχολείται με εργασίες ή παρεμβάσεις σε κυκλώματα ψυκτικού πρέτει να διαθέτει έγκυρο πιστοποιητικό από αναγνωρισμένη αρχή αξιολόγησης του κλάδου, η οποία θα αναγνωρίζει την επάρκειά του για τον χειρισμό ψυκτικών, σύμφωνα με ένα αναγνωρισμένο πρότυπο αξιολόγησης του κλάδου.
• Η συντήρηση πρέπει να εκτελείται αποκλειστικά όπως συνιστάται από τον κατασκευαστή του εξοπλισμού. Εργασίες συντήρησης και επισκευής που απαιτούνη τη συνδρομή άλλου ειδικευμένου προσωπικού πρέπει να εκτελούνται υπό την επίβλεψη του αθειούχου στην χρήση εύφλεκτων ψυκτικών.
- Η συντήρηση πρέπει να εκτελείται μόνο όπως συνιστάται από τον κατασκευαστή.

2-2 Εργασίες

• Πριν από την έναρξη των εργασιών σε συστήματα τα αποια περιέχουν εύφλεκτα ψυκτικά μέσα, απαιτούνται έλευχοι ασφαλείας ώστε να διασφαιστεί η ελαχιστοποίηση των κινδύνων ανάφλεξης. Για επισκευές στο υυκτικό σύστημα, θα πρέπει να εξασφαιστεί η συμμόρφωση με τις προφυλάξεις που περιγράφονται στις παραγράφους 2-2 έως 2-8 πριν εκτελεστουν εργασίες στο σύστημα.
- Οι εργασίες πρέπει να δικπεραιώνονται μέσω ελεγχόμενων διαδικασιών ώστε να ελαχιστοποιείται ο κίνδυνος παρουσίας εύφλεκτου αερίου ή ατμών κατά την εκτέλεση των εργασιών.
- Ολο το προσωπικό συντήρησης και τα άλλα άτομα που εργάζονται στη γύρω περιοχή πρέπει να ενημερώνονται για τη φύση των εργασιών που εκτελούνται.
• Η εργασία σε περιορισμένους χώρους πρέπει να αποφεύγεται.
• Η περιοχή γύρω από τον χώρο εργασίας πρέπει να αποκλείεται.
- Βεβαιωθείτε ότι οι συνθήκες εντός της περιοχής είναι ασφαλείς, φροντίζοντας για τον έλεγχο των εύφλεκτων υλικών.

2-3 Έλεγχος για την παρουσία ψυκτικού

• Η περιοχή πρέπει να ελέγχεται με έναν κατάλληλο ανιχνευτή ψυκτικού πριν, αλλά και κατά τη διάρκεια των εργασιών, ώστε να διασφαλίζεται ότι ο τεχνικός είναι ενημερωμένος για ενδεχομένως εύφλεκτη ατμόσφαιρα.
• Βεβαιωθείτε ότι ο χρησιμποιούμενος εξοπλισμός ανίχνευσης διαρροών είναι κατάλληλος για χρήση με εύφλεκτα υλικά – δηλαδή, ότι δεν παράγει σπινθήρες, είναι επαρκώς σφραγισμένος ή είναι εγγενώς ασφαλής.

2-4 'Υπαρξη πυροσβεστήρα

• Εάν πρόκειται να γίνουν εργασίες εν θερμώ στον εξοπλισμό ψύξης ή σε σχετιζόμενα εξαρτήματα, πρέπει να είναι διαθέσιμος κατάλληλος εξοπλισμός πυρόσβεσης.
• Φροντίστε για την ύπαρξη πυροσβεστήρα ξηρής σκόνης ή CO₂ κοντά στην περιοχή πλήρωσης.

ΠΡΟΣΟΧΗ

2-5 Απουσία πηγών ανάφλεξης

• Κανένα από τα ότομα που εκτελούν εργασίες σχετιζόμενες με ένα σύστημα ψύξης, οι οποίες περιλαμβάνουν την έκθεση σωληνώσεων που περιέχουν ή περιείχαν ευφλεκτο υμκτικό, δεν πρέπει να χρησιμοτοιεί τηγές ανάφλεξης με τρόπους οι οποίοι θα μπορούσαν να προκαλέσουν πυρκαγιά ή έκρηξη.
• Όλες οι πηγές πιθανής ανάφλεξης (π.χ. κάπνισμα) πρέπει να κρατούνται σε επαρκή απόσταση από την τοποθεσία εγκατάστασης, επισκευής, αφαίρεσης ή απόρριψης, όπου ενδέχεται να ελευθερωθεί εύφλεκτο ψυκτικό στον περιβάλλοντα χώρο.
  • Πριν από την εκτέλεση εργασιών, η περιοχή γύρω από τον εξοπλισμό πρέπει να επίθεωρείται για να διασφαλιστεί ότι δεν υπάρχουν εύφλεκτα αντικείμενα ή κίνδυνος ανάφλεξης. Πρέπει να τοποθετηθούν σήματα “Απαγορεύεται το κάπνισμα”.

2-6 Αεριζόμενη περιοχή

• Βεβαιωθείτε ότι η περιοχή είναι ανοικτή ή ότι αερίζεται επαρκώς πριν επέμβετε στο σύστημα ή εκτελέσετε εργασίες εν θερμώ.
  • Πρέπει να υπάρχει ένα συνεχές επίπεδο αερισμού κατά τη διάρκεια της εκτέλεσης των εργασιών. • Ο αερισμός πρέπει να διαχέει με ασφάλεια οποιαδήποτε ποσότητα ψυκτικού διαφεύγει και, κατά προτίμηση, να την αποβάλλει εξωτερικά στην ατμόσφαιρα.

2-7 'Ελεγχοι στον εξοπλισμό ψύξης

• Όταν αντικαθιστώνται ηλεκτρικά εξαρτήματα, πρέπει να είναι κατάλληλα για τη συγκεκριμένη χρήση και να έχουν τις σωστές προδιαγραφές.
• Οι κατευθυντήριες οδηγίες συντήρησης και επισκευής του κατασκευαστή πρέπει να ακολουθούνται σε κάθε περίπτωση.
• Εάν έχετε αμφιβολίες, επικοινωνήστε με το τεχνικό τμήμα του κατασκευαστή για βοήθεια.
• Σπες εγκαταστάσεις με εύφλεκτα ψυκτικά πρέπει να διεξάγονται οι ακόλουθοι έλεγχοι.
• Η ποσότητα πλήρωσης συνάδει με το μέγεθος του χώρου μέσα στον οποίο εγκαθίστανται τα εξαρτήματα που περιέχουν ψυκτικό.
• Τα μηχανήματα αερισμού και οι εξαγωγές λειτουργούν ικανοποιητικά και δεν παρεμποδίζονται.
• Εάν χρησιμοποιείται κύκλωμα έμμεσης ψύξης, το δευτερεύον κύκλωμα πρέπει να ελέγχεται για την παρουσία ψυκτικού.
• Οι σημάνσεις στον εξοπλισμό παραμένουν ορατές και ευανάγνωστες. Οι δυσανάγνωστες σημάνσεις και τα σήματα πρέπει να διορθώνονται.
• Oi σωληνώσεις ή τα εξαρτήματα ψύξης εγκαθίστανται σε θέσεις όπου είναι απίθανο να εκτεθούν σε ουσίες οι οποίες ενδέχεται να διαβρώσουν τα εξαρτήματα που περιέχουν ψυκτικό, εκτός εάν τα εξαρτήματα είναι κατασκεωσμένα από υλικά με εγγενή αντίσταση στη διάβρωση ή με κατάλληλη προστασία κατά της διάβρωσης.

2-8 'Ελεγχοι σε ηλεκτρικές συσκευές

• Οι εργασίες επισκευής και συντήρησης σε ηλεκτρικά εξαρτήματα πρέπει να περιλαμβάνουν αρχικούς ελέγχους ασφάλειας και διαδικασίες επιθεώρησης των εξαρτημάτων.
• Εάν υπάρχει κάποια βλάβη η οποία θα μπορούσε να αποτελέσει κίνδυνο για την ασφάλεια, δεν πρέπει να συνδεθεί παροχή ρεύματος στο κύκλωμα πριν αντιμετωπιστεί επιτυχώς.
• Εάν η βλάβη δεν μπορεί να διορθωθεί αμέσως αλλά απαιτείται η συνέχιοη των εργασιών, πρέπει να χρησιμοποιηθεί κάποια επαρκής προσωρινή λύση.
  • Το γεγονός πρέπει να αναφερθεί στον ιδιοκτήτη του εξοπλισμού, έτσι ώστε όλα τα μέρη να είναι ενημερωμένα.
• Οι αρχικοί έλεγχοι ασφαλειας πρέπει να περιλαμβάνουν τα ακόλουθα.
• Ότι οι πυκωτές έχουν εκφροτιστεί: αυτό πρέπει να γίνει με ασφαλή τρόπο ώστε να αποφευχθεί η δημιουργία στινθήρων.
• Οτι δεν υπάρχουν εκτεθειμένα ηλεκτρικά εξαρτήματα και καλωδίωση υπό τάση κατά την πλήρωση, ανάκτηση ή έκπλυση του συστήματος.
• Οτι υπάρχει συνέχεια της σύνδεσης με τη γείωση.

3-Επισκευές σε σφραγισμένα εξαρτήματα

• Κατά τις επισκευές σε σφραγισμένα εξαρτήματα, όλες οι παροχές ηλεκτρικού ρεύματος πρέπει να αποσυνδεθούν από τον εξοπλισμό στον οποίο γίνονται εργασίες, πριν από την αφαίρεση σφραγισμένων καλυμμάτων κ.λπ.
• Εάν είναι απολύτως απαραίητο να υπάρχει παροχή ηλεκτρικού ρεύματος στον εξοπλισμό κατά τη συντήρηση, τότε θα πρέπει να τοποθετηθεί στο πιο κρίσιμο σημείο μια διάταξη ανίχνευσης διαρροών μόνιμης λειτουργίας, η οποία θα προειδοποιεί για ενδεχομένως επικίνδυνες περιστάσεις.
  • Πρέπει να δοθεί ιδιαίτερη προσοχή στα ακόλουθα, ώστε να διασφαλιστεί ότι κατά την εργασία σε ηλεκτρικά εξαρτήματα το περίβλημα δεν τροποποιείται με τρόπο ο οποίος επηρεάζει το επίπεδο της προστασίας.
• Σ αυτά περιλαμβάνονται φθορές στα καλώδια, υπερβολικός αρίθμός συνδέσεων, τερματικά που δεν καλύπτουν τις αρχικές προδιαγραφές, φθορές σε στεγανωτικά, λανθασμένος τρόπος τοποθέτησης παρεμβυσμάτων κ.λπ.
  • Βεβαιωθείτε ότι η συσκευή είναι στερεωμένη με ασφάλεια.
• Βεβαιωθείτε ότι τα χαρακτηριστικά των παρεμβυσμάτων ή των στεγανωπικών υλικών δεν έχουν υποβαθμιστεί σε σημείο που να μην εξυπηρετούν πλέον τον σκοπό τους ή την αποτροπή της δημιουργίας εύφλεκτης ατμόσφαιρας.
  • Τα ανταλλακτικά εξαρτήματα πρέπει να καλύπτουν τις προδιαγραφές του κατασκευαστή.

ΣΗΜΕΙΩΣΕΙΣ: Η χρήση στεγανωτικών σιλικόνης ενδέχεται να ετηρεάσει αρνητικά την αποτελεσματικότητα ορισμένων τύπων εξοπλίσμού ανίχνευσης διαρροών. Τα γγγενώς ασφαλή εξαρτήματα δεν χρειάζεται να απομονωθούν πριν από την εκτέλεση εργασιών σε αυτά.

4-Επισκευές σε εγγενώς ασφαλή εξαρτήματα

• Μην εφαρμόζετε μόνιμα επαγωγικά ή χωρητικά φορτία στο κύκλωμα χωρίς να διασφαλίσετε ότι αυτό δεν θα προκαλέσει υπέρβαση της επιτρεπόμενης τάσης και του επιτρεπόμενου ρεύματος για τον εξοπλισμό που χρησιμοποιείται.
  • Τα εγγενώς ασφαλή εξαρτήματα είναι τα μόνα στα οποία μπορείτε να εκτελείτε εργασίες υπό τάση παρουσία εύφλεκτης ατμόσφαιρας.
• Οι διατάξεις ελέγχου πρέπει να είναι σωστά διαστασιολογημένες.
  Η αντικατάσταση εξαρτημάτων πρέττει να γίνεται μόνο με ανταλλακτικά προβλεπόμενα από τον κατασκευαστή.
• Άλλα ανταλλακτικά ενδέχεται να προκαλέσουν την ανάφλεξη του ψυκτικού σε περίπτωση διαρροής στην ατμόσφαιρα.

5-Καλωδίωση

• Ελέγξτε ότι η καλωδίωση δεν υπόκειται σε φθορά, διάβρωση, υπερβολική πίεση, κραδασμούς, πίεση πάνω σε οξείες ακμές ή άλλες δυσμενείς περιβαλλοντικές επιδράσεις.
- Ο έλεγχος θα πρέπει επίσης να λαμβάνει υπόψη τη γήρανση ή τον συνεχή κραδασμό από πηγές όπως συμπιεστές ή ανεμιστήρες.

6-Ανίχνευση εύφλεκτων ψυκτικών

• Σε καμία περίπτωση δεν πρέπει να χρησιμοποιούνται πηγές πιθανής ανάφλεξης για την αναζήτηση ή τον εντοπισμό διαρροών ψυκτικού.
• Δεν πρέπει να χρησιμοποιείται λάμπα αλογόνου (ή άλλοι ανιχνευτές που χρησιμοποιούν ακάλυπτη φλόγα).

ΠΡΟΣΟΧΗ

7-Μέθοδοι ανίχνευσης διαρροών

Για την ανίχνευση εύφλεκτων ψυκτικών πρέπει να χρησιμποποιούνται ηλεκτρονικοί ανιχνευτές διαρροών – ωστόσο, η ευαισθησία τους ενδέχεται να μην είναι επαρκής ή να απαιτείται επαναβαθμονόμηση. (Ο εξοπλισμάς ανίχνευσης πρέπει να βαθμονομείται σε μια περιοχή χωρίς ψυκτικό.)

- Βεβαιωθείτε ότι ο ανιχνευτής δεν αποτελεί πηγή πιθανής ανάφλεξης και ότι είναι κατάλληλος για το χρησιμοποιούμενο ψυκτικό.

- Ο εξοπλισμός ανίχνευσης διαρροών πρέπει να ρυθμιστεί σε ένα ποσοστό της τιμής LFL του ψυκτικού, να βαθμονομηθεί για το χρησιμοποιούμενο ψυκτικό και να επίβεβαιωθεί το κατάλληλο ποσοστό αερίου (μέγιστο 25%).

• Τα υγρά ανίχνευσης διαρροών είναι κατάλληλα για χρήση με τα περισσότερα ψυκτικά, αλλά η χρήση απορρυπαντικών που περιέχουν χλώριο πρέπει να αποφεύγεται, καθώς το χλώριο ενδέχεται να αντιδράσει με το ψυκτικό και να διαβρώσει τις σωληνώσεις χαλκού.

- Εάν υποπτεύεστε διαρροή, όλες οι ακάλυπτες φλόγες πρέπει να απομακρυνθούν/σβήσουν.

- Εάν εντοπιστεί διαρροή ψυκτικού η οποία απαιτεί χαλκοσυγκόλληση, όλο το ψυκτικό πρέπει να ανακτηθεί από το σύστημα ή να απομονωθεί (με τη χρήση βαλβίδων) σε ένα μέρος του συστήματος μακριά από το διαρροή. Κατόπιν θα πρέπει να διοχετευθεί στο σύστημα άζωτο απαλλαγμένο οξυγόνου (OFN), τόσο πριν όσο και κατά τη διαδικασία χαλκοσυγκόλλησης.

8-Αφαίρεση και εκκένωση

- Κατά την επέμβαση στο κύκλωμα ψυκτικού για επισκευές –ή οποιονδήποτε άλλο λόγο– θα πρέτει να χρησιμποποιούνται συμβατικές διαδίκασίες. Ωστόσο, είναι σημαντικό να ακολουθούνται οι βέλτιστες πρακτικές, καθώς η ευκολία ανάφλεξης χρήζει προσοχής.

Πρέπει να ακολουθείται πιστά η ακόλουθη διαδικασία:

• αφαίρεση του ψυκτικού

- έκπλυση του κυκλώματος με αδρανές αέριο

• εκκένωση

• επαναληπτική έκπλυση με αδρανές αέριο

- άνοιγμα του κυκλώματος με κοπή ή χαλκοσυγκόλληση

• Το ψυκτικό πλήρωσης πρέπει να ανακτηθεί σε κατάλληλους κυλίνδρους ανάκτησης.

• Το σύστημα πρέπει να "εκπλυθεί" με ΟΝ ώστε η μονάδα να καταστεί ασφαλής.

• Αυτή η διαδικασία ενδέχεται να πρέπει να επαναληφθεί αρκετές φορές.

• Για αυτήν την εργασία δεν πρέπει να χρησιμοποιηθεί συμπιεσμένος αέρας ή οξυγόνο.

- Η έκπλυση πρέπει να επίτευχθεί με κατάργηση του κενού στο σύστημα χρησιμοποιώντας OFN, συνέχιση της πλήρωσης μέχρι να επίτευχθεί η πίεση λειτουργίας ελευθέρωση στην ατμόσφαιρα και, τέλος, αναρρόφηση για τη δημιουργία κενού.

- Αυτή η διαδικασία πρέπει να επαναληφθεί μέχρι να μην υπάρχει πλέον ψυκτικό μέσα στο σύστημα.

• Αφού γίνει η τελική πλήρωση με OFN, το σύστημα πρέπει να εκτονωθεί σε επίπεδο ατμοσφαιρικής πίεσης ώστε να καταστεί εφικτή η εκτέλεση εργασιών.

- Αυτή η διαδικασία είναι απολύτως κρίσιμη εάν πρόκειται να εκτελεστούν εργασίες χαλκοσυγκόλλησης στις σωληνώσεις.

- Βεβαιωθείτε ότι η εξαγωγή της αντλίας κενού δεν βρίσκεται κοντά σε πηγές ανάφλεξης και ότι υπάρχει αερισμός.

9-Διαδικασίες πλήρωσης

- Επιπρόσθετα των συμβατικών διαδικασιών πλήρωσης, θα πρέπει να καλύπτονται οι ακόλουθες απαιτήσεις.

- Βεβαιωθείτε ότι δεν συμβαίνει μόλυνση με διαφορετικά ψυκτικά κατά τη χρήση εξοπλισμού πλήρωσης.

Οι σωλήνες ή οι γραμμές πρέπει να έχουν όσο το δυνατόν μικρότερο μήκος για την ελαχιστοποίηση του ψυκτικού που περιέχεται στο εσωτερικό τους.

Οι κύλινδροι πρέπει να διατηρούνται όρθίοι.

- Βεβαιωθείτε ότι το σύστημα ψύξης είναι γειωμένο πριν προχωρήσετε στην πλήρωση του συστήματος με ψυκτικό.

- Τοποθετήστε σήμανση στο σύστημα όταν ολοκληρωθεί η πλήρωση (αν δεν υπάρχει ήδη).

- Πρέπει να δίνεται ιδιαίτερη προσοχή ώστε να μην υπερπληρώνεται το σύστημα.

• Πριν την επαναπλήρωση του συστήματος, πρέπει να ελέγχεται υπό πίεση με OFN.

• Το σύστημα πρέπει να ελέγχεται για διαρροές μόλις ολοκληρωθεί η πλήρωση αλλά πριν τεθεί σε λειτουργία.

- Πριν από την αποχώρηση από την τοποθεσία πρέπει να εκτελείται ένας πρόσθετος έλεγχος για διαρροές.

10-Παροπλισμός

• Πρίν λάβει χώρα αυτή η διαδικασία, είναι σημαντικό ο τεχνικός να είναι πλήρως εξοικειωμένος με τον εξοπλισμό και κάθε του λεπτομέρεια.

• Συνιστάται, και αποτελεί καλή πρακτική, η ανάκτηση όλου του ψυκτικού με ασφάλεια.

• Πριν από την εκτέλεση της εργασίας, πρέπει να ληφθεί ένα δείγμα ελαίου και ψυκτικού για την περίπτωση που απαιτηθεί ανάλυση πριν από την επαναχρησιμοποίηση του ανακτηθέντος ψυκτικού.

• Πριν εκκινήσει η εργασία, είναι απαραίτητο να υπάρχει διαθέσιμη παροχή ρεύματος. a) Εξοικειωθείτε με τον εξοπλισμό και τη λειτουργία του.

β) Απομονώστε ηλεκτρικά το σύστημα

γ) Πριν επιχειρήσετε τη διαδικασία, βεβαιωθείτε ότι:

- είναι διαθέσιμος μηχανικός εξοπλισμός για τον χειρισμό των κυλίνδρων ψυκτικού.

• είναι διαθέσιμος πλήρης εξοπλισμός προστασίας προσωπικού και χρησιμοποιείται σωστά.

• η διαδικασία ανάκτησης εποπτεύεται συνεχώς από ειδικευμένο άτομο

- ο εξοπλισμός και οι κύλινδροι ανάκτησης συμμορφώνονται με τα κατάλληλα πρότυπα.

δ) Πραγματοποιήστε άντληση του ψυκτικού, αν είναι εφικτό.

ε) Αν δεν είναι εφικτή η αναρρόφηση, δημιουργήστε μια πολλαπλή έτσι ώστε να μπορεί να αφαιρεθεί το ψυκτικό από τα διάφορα μέρη του συστήματος.

στ) Βεβαιωθείτε ότι ο κύλινδρος είναι τοποθετημένος επάνω σε ζυγαριά πριν εκτελέσετε την ανάκτηση.

ζ) Εκκινήστε το μηχάνημα ανάκτησης και λειτουργήστε το σύμφωνα με τις οδηγίες του κατασκευαστή.

η) Μην υπερτιληρώνετε τους κυλίνδρους, (Πλήρωση με υγρό έως το 80% του όγκου.)

θ) Μην υπερβαίνετε τη μέγιστη πίεση λειτουργίας του κυλίνδρου, ούτε προσωρινά.

1) Όταν οι κύλινδροι γεμίσουν σωστά και ολοκληρωθεί η διαδικασία, βεβαιωθείτε ότι οι κύλινδροι και ο εξοπλισμός απομακρύνονται αμέσως από την εγκατάσταση και ότι κλείνετε όλες τις βαλβίδες απομόνωσης του εξοπλισμού.

κ) Το ανακτημένο ψυκτικό δεν πρέπει να εισαχθεί σε άλλο σύστημα ψύξης εάν δεν καθαριστεί και ελεγχθεί.

ΠΡΟΣΟΧΗ

11-Σήμανση

• Ο εξοπλισμός πρέπει να σημανθεί ώστε να αναφέρεται ότι έχει παροπλιστεί και εκκενωθεί από ψυκτικό.
  • Η σήμανση πρέπει να έχει ημερομηνία και υπογραφή.
• Βεβαιωθείτε όπι υπάρχουν σημάνσεις στον εξοπλισμό, οι οποίες αναφέρουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό.

12-Aváktηση

• Κατά την αφαίρεση του ψυκτικού από ένα σύστημα, για σκοπούς συντήρησης ή παροπλισμού, συνιστάται και αποτελεί καλή πρακτική η ανάκτηση όλου του ψυκτικού με ασφάλεια.
• Κατά τη μεταφορά του ψυκτικού σε κυλίνδρους, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κατάλληλοι κύλινδροι.
• Βεβαιωθείτε ότι είναι διαθέσιμος ο σωστός αριθμός κυλίνδρων για την αποθήκευση ολόκληρης της ποσότητας φυκτικού του συστήματος.
• Ολοι οι κύλινδροι που θα χρησιμοποιηθούν πρέπει να είναι επιλεγμένοι για ανάκτηση ψυκτικού και να σημανθούν για το συγκεκριμένο ψυκτικό (δηλαδή, ειδικοί κύλινδροι για την ανάκτηση ψυκτικού).
• Οι κύλινδροι πρέπει να είναι πλήρεις, με βαλβίδα εκτόνωσης πίεσης και τις σχετικές βαλβίδες απομόνωσης, και σε καλή κατάσταση.
• Αδειάστε και εκκενώστε τους κυλίνδρους ανάκτησης και, αν είναι δυνατόν, ψύξτε τους πριν από τη διαδικασία ανάκτησης.
• Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή κατάσταση, με οδηγίες για τον συγκεκριμένο εξοπλισμό και κατάλληλος για την ανάκτηση εύφλεκτων ψυκτικών.
• Επιτρόσθετα, πρέπει να είναι διαθέσιμο ένα σετ βαθμονομημένων ζυγαριών, σε καλή κατάσταση λειτουργίας.
  • Τα λάστιχα πρέπει να είναι πλήρη, με στεγανούς συνδέσμους αποσύνδεσης και σε καλή κατάσταση.
  • Πριν χρησιμοποιήσετε το μηχάνημα ανάκτησης, ελέγξτε ότι είναι σε καλή κατάσταση, έχει συντηρηθεί σωστά και ότι οποιαδήποτε σχετιζόμενα ηλεκτρικά εξαρτήματα είναι σφραγισμένα ώστε να αποφευχθεί ανάφλεξη σε περίπτωση διαφυγής ψυκτικού. Συμβουλευτείτε τον κατασκευαστή αν έχετε αμφίβολές.
• Το ανακτώμενο ψυκτικό πρέπει να επιστραφεί στον προμηθευτή του ψυκτικού, μέσα στον κατάλληλο κύλινδρο ανάκτησης, και να εκδοθεί το σχετικό Σημείωμα μεταβίβασης αποβλήτων.
  • Μην αναμειγνύετε ψυκτικά σε μονάδες ανάκτησης και, ειδικότερα, σε κυλίνδρους.
• Εάν πρόκειται να αφαιρεθούν συμπιεστές ή έλαια συμπιεστών, βεβαιωθείτε ότι έχουν εκκενωθεί σε ικανοποιητικό επίπεδο, διασφαλίζοντας ότι δεν έχει παραμείνει εύφλεκτο ψυκτικό μέσα στο λιπαντικό.
• Η διαδικασία εκκένωσης πρέπει να εκτελεστεί πριν επιστραφεί ο συμπιεστής στους προμηθευτές.
  • Για την επιτάχυνση αυτής της διαδικασίας επιτρέπεται να χρησιμοποιηθεί μόνο θέρμανση με ηλεκτρική διάταξη.
  • Η αποστράγγιση ελαίου από ένα σύστημα πρέπει να γίνεται με ασφάλεια.

Επεξήγηση των συμβόλων που εμφανίζονται στην εσωτερική ή στην εξωτερική μονάδα.

[IMAGE]	ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Αυτό το σύμβολο σημαίνει ότι η συγκεκριμένη συσκευή χρηστιμοποιεί εύφλεκτο ψυκτικό.Αν το ψυκτικό διαρρεύσει και εκτεθεί σε εξωτερική πηνή ανάφλεξης, υπάρχει κίνδυνος πυρκαγιάς.
[IMAGE]	ΠΡΟΣΟΧΗ	Αυτό το σύμβολο σημαίνει ότι το εγχειρίδιο λειτουργίας πρέπει να διαβαστεί με προσοχή.
[IMAGE]	ΠΡΟΣΟΧΗ	Αυτό το σύμβολο σημαίνει ότι το τεχνικό προσωπικό πρέπει να χειρίζεται τον εξοπλισμό ανατρέχοντας στο εγχειρίδιο εγκατάστασης.
[i]	ΠΡΟΣΟΧΗ	Αυτό το σύμβολο σημαίνει ότι διατίθενται πληροφορίες, π.χ. στο εγχειρίδιο λειτουργίας ή στο εγχειρίδιο εγκατάστασης.

2. ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΟΣ

2.1. Εργαλεία εγκατάστασης

Όνομα εργαλείου Περιεχόμενα αλλαγών
Μετρητής πολλαπλής	Η πίεση είναι υψηλή και δεν μπορεί να μετρηθεί με μετρητή R22. Για την αποφυγή εσφαλμένης ανάμιξης με άλλα ψυκτικά, η διάμετρος της κάθε θύρας είναι διαφορετική. Συνιστάται η χρήση μετρητή με στεγανοποιητικά -0,1 έως 5,3 MPa (-1 έως 53 bar) για υψηλή πίεση. -0,1 έως 3,8 MPa (-1 έως 38 bar) για χαμηλή πίεση.
Λάστιχο πλήρωσης	Για να αυξηθεί η αντίσταση στην πίεση, το υλικό του λάστιχου και το μέγεθος της βάσης έχουν αλλάξει. (R32/R410A)
Αντλία κενού	Μπορεί να χρησιμοποιηθεί συμβατική αντλία κενού με την τοποθέτηση μετατροπέα αντλίας κενού. (Απαγορεύεται η χρήση αντλίας κενού με κινητήρα εν σειρά.)
Ανιχνευτής διαρροής αερίου	Ειδικός ανιχνευτής διαρροής αερίου για το ψυκτικό HFC R410A ή R32.

Χαλκοσωλήνες

Είναι απαραίτητη η χρήση χαλκοσωλήνων χωρίς συγκόλληση, και η ποσότητα του λαδιού που απομένει θα πρέπει να είναι κατά προτίμηση μικρότερη από 40 mg/10 m. Μην χρησιμοποιείτη χαλκοσωλήνες με βαθουλώματα, παραμορφωμένα ή αποχρωματισμένα τιμήματα (ειδικά στην εσωτερική τους επιφάνεια). Διαφορετικά, η εκτονωτική βαλβίδα ή ο τριχοειδής σωλήνας μπορεί να φαξέουν με ρύττους.

Καθώς τα κλιματιστικά που χρησιμοποιούν ψυκτικό R32 (R410Α) λειτουργούν υπό μεγαλύτερη πίεση απ' ότι αυτά που χρησιμοποιούν R22, είναι απαραίτητη η επιλογή κατάλληλων υλικών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Μην χρησιμοποιείτε τη σωλήνωση και τα πρακόρ που υπάρχουν ήδη (για R22). Εάν χρησιμοποιηθούν τα υπάρχοντα υλικά, η εσωτερική πίεση στον κύκλο ψυκτικού θα αυξηθεί και θα προκληθεί δυαλειτουργία, τραυματισμός κ.λπ. (Χρησιμοποιήστε τα είδικά υλικά για R32/R410A.)
- Να χρησιμοποιείτε (για αναπλήρωση ή αντικατάσταση) μόνο το προβλεπόμενο ψυκτικό (R32). Η χρήση μη προβλεπόμενου ψυκτικού ενδέχεται να προκαλέσει δυαλειτουργία του προϊόντος, έκρηξη ή τραυματισμό.
• Προσέξτε να μην εισέλθουν ρύποι ή άλλα αέρια εκτός του προβλεπόμενου ψυκτικού (R32). Η είσοδος αέρα ή η χρήση μη προβλεπόμενων υλικών αυζάνει την εσωτερική πίεση στον κύκλο ψυκτικού και ενδέχεται να προκαλέσει δυσλειτουργία του προϊόντος, διάρρηξη των σωληνώσεων ή τραυματισμούς.
• Σχετικά με την εγκατάσταση, φροντίστε να χρήσιμοποιήσετε τα εξαρτήματα που παρέχει ο κατασκευαστής ή άλλα προβλεπόμενα εξαρτήματα. Η χρήση μη προβλεπόμενων εξαρτημάτων ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως πτώση της μονάδας, διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.
- Μην ενεργοποιήσετε την τροφοδοσία ρεύματος μέχρι να ολοκληρωθούν όλες οι εργασίες.

ΠΡΟΣΟΧΗ

Αυτό το εγχειρίδιο περιγράφει μόνο τον τρόπο εγκατάστασης της εσωτερικής μονάδας. Για να εγκαταστήσετε την εξωτερική μονάδα ή κουτί διακλάδωσης (αν χρειάζεται), ανατρέξτε στο εγχειρίδιο εγκατάστασης που περιλαμβάνεται με κάθε προϊόν.

2.2. Εξαρτήματα

Παρέχονται τα ακόλουθα παρελκόμενα εγκατάστασης. Χρησιμοποιήστε τα με κατάλληλο τρόπο.

Ονομασία και Σχήμα	Ποσότητα	Ονομασία και Σχήμα	Ποσότητα
Εγχειρίδιο λειτουργίας	1	Στήριγμα αγκίστρωσης σε τοιχο	1
Εγχειρίδιο λειτουργίας (CD-ROM)	1	Αυτοδιάτρητες βίδες (μεγά- λες)	8
Εγχειρίδιο εγκατάστασης (το παρόν εγχειρίδιο)[ετG5]	1	Μόνωση λάστιχου αποστράγ- γισης	1
Τηλεχειριστήριο[ωστ]	1	Υφασμάτινη ταινία	1
Μπαταρία	2	Βάση φίλτρου καθαρισμού αέρα	2
Βάση στήριξης τηλεχειρι- στηρίου[ωτσ]	1	Φίλτρο απόσμησης με χρήση ιόντων (ανοικτό μπλε)	1
Αυτοδιάτρητες βίδες (μικρές)	2	Φίλτρο κατεχίνης μήλου (Λευκό)	1

Τα παρακάτω στοιχεία είναι απαραίτητα για την εγκατάσταση αυτού του κλιματιστικού. (Τα στοιχεία αυτά δεν περιλαμβάνονται μαζί με το κλιματιστικό και πρέπει να τα αγοράσετε ξεχωριστά.)

Πρόσθετα υλικά

Σύστημα σωληνώσεων σύνδεσης Κάλυμμα τοίχου
Καλώδιο σύνδεσης (4 αγωγών)	Στήριγμα
Σωλήνας τοίχου Λάστιχο αποστράγγισης
Διακοσμητική ταινία Αυτοδιάτρητες βίδες
Ταινία βινυλίου Στεγανωτικό
Στόκος

2.3. Απαιτήσεις ως προς τους σωλήνες

ΠΡΟΣΟΧΗ

Ανατρέξτε στο εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας για την περιγραφή του επιτρεπτού μήκους σωλήνωσης και της επιτρεπτής διαφοράς ύψους.

Μέγεθος σωλήνα αερίου [mm (lv.)]<πάχος [mm]>	Μέγεθος σωλήνα υγρού [mm (lv.)]<πάχος [mm]>
15,88 ( 5/8) <0,80>	9,52 ( 3/8) <0,80>

• Τυλίξτε θερμομόνωση γύρω από τους σωλήνες αερίου και υγρού.
Εάν δεν γίνουν εργασίες θερμομόνωσης ή γίνουν με λανθασμένο τρόπο, ενδέχεται να προκληθούν διαρροές νερού.
- Σε μοντέλα αντίστροφου κύκλου, χρησιμοποιήστε θερμομόνωση με αντοχή σε θερμοκρασίες άνω των 120 °C.
• Αν η αναμενόμενη υγρασία στην τοποβεσία εγκατάστασης των συληνώσεων ψυκτικού είναι υψηλότερη από 70%, τυλίξτε τους σωλήνες ψυκτικού με θερμομόνωση. Αν η αναμενόμενη υγρασία είναι μεταξύ 70% και 80%, χρησιμοποιήστε θερμομόνωση με πάχος 15 mm ή περισότερο. Αν η αναμενόμενη υγρασία είναι υψηλότερη από 80%, χρησιμοποιήστε θερμομόνωση με πάχος 20 mm ή περισότερο.
- Η χρήση θερμομόνωσης με πάχος μικρότερο από το συνιστώμενο παραπάνω ενδέχεται να προκαλέσει συμπύκνωση υγρασίας στην επιφάνεια της μόνωσης.
- Χρησιμοποιήστε θερμομόνωση με θερμική αγωγιμότητα 0,045 W/(π·K) ή μικρότερη, στους 20 °C.

ΠΡΟΣΟΧΗ

2.4. Нлектрикές απαιτήσεις

Η εσωτερική μονάδα τροφοδοτείται με ρεύμα από την εξωτερική μονάδα. Μην τροφοδοτείτε την εσωτερική μονάδα με ρεύμα από ξεχωριστή παροχή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα πρότυπα για την ηλεκτρική καλωδίωση και τον εξοπλισμό διαφέρουν μεταξύ χωρών ή περιφερειών. Πριν ξεκινήσετε τις ηλεκτρικές εργασίες, επιβεβαιώστε τους σχετικούς κανονισμούς, τους κώδίκες ή τα πρότυπα.

Καλώδιο	Μέγεθος αγωγού[mm2]	Τύπος	Παρατηρήσεις
Καλώδιο σύνδεσης	1,5 - 2,5	Τύπος 60245 IEC57	3 καλώδια + Γείωση,1 ∅ 230 V

Μέγ. μήκος καλωδίου:

Περιορίστε την πτώση τάσης σε 2 % το πολύ. Εάν η πτώση τάσης είναι 2 % ή περισσότερο, αυξήστε το πάχος του καλωδίου.

2.5. Προαιρετικά εξαρτήματα

Ανατρέξτε στο κάθε εγχειρίδιο εγκατάστασης για τη μέθοδο εγκατάστασης των προαιρετικών εξαρτημάτων.

Όνομα εξαρτήματος	Αριθμός μοντέλου	Εφαρμογή
Ενσύρματο τηλεχειριστήριο (*1)	UTY-RNR*Z*	Για χειρισμό του κλιματιστικού (τύπος 2 καλωδίων)
	UTY-RLR*
Συμπαγές ενσύρματο τηλεχειριστήριο (*1)	UTY-RCR*Z*
Απλό τηλεχειριστήριο (*1)	UTY-RSR*
	UTY-RHR*
Κιτ επικοινωνίας UTY-TWRXZ2		Για την εγκατάσταση ενσύρματου/ απλού τηλεχειριστηρίου
Εξωτερική έσοδος και έξοδος PCB (*2)	UTY-XCSXZ2	Για τον έλεγχο της θύρας εισόδου/ εξόδου
Κιτ εξωτερικής σύνδεσης	UTY-XWZX UTY-XWZXZ5
Προσαρμογέας WLAN UTY-TFSXF2		Για έλεγχο μέσω ασύρματου τοπικού δικτύου (LAN)
Μετατροπέας Modbus UTY-VMSX		Μπορεί να συνδεθεί μόνο ένας μετατροπέας επικοινωνίας.
Μετατροπέας KNX UTY-VKSX

• Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
*1: Για την εγκατάσταση απαιτείται το προαιρετικό Κιτ επικοινωνίας (UTY-TWRXZ2).
*2: Για την εγκατάσταση απαιτείται το προαιρετικό σετ εξωτερικής σύνδεσης (UTY-XWZXZ5).

3. ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τη μεταφορά ή την αλλαγή θέσης της εσωτερικής μονάδας, οι σωλήνες πρέπει να καλύπτονται με το στήριγμα αγκίστρωσης σε τοίχο για προστασία. Μην μετακινείτε τη συσκευή κρατώντας τους σωλήνες της εσωτερικής μονάδας.

(Το φορτίο που εφαρμόζεται στις ενώσεις των σωλήνων ενδέχεται να προκαλέσει τη διαρροή εύφλεκτου αερίου κατά τη λειτουργία.)

ΠΡΟΣΟΧΗ

• Μην χτυπάτε και μην πιέζετε τον αισθητήρα παρουσίας ατόμων. Μπορεί να προκληθεί ζημιά ή δυσειτουργία.
• Μην αγγίζετε τον αιοθητήρα παρουσίας ατόμων. Ενδεχόμενες γρατσουνιές ή ρύποι μπορεί να έχουν ως αποτέλεσμα εσφαλμένη ανίχνευση.
• Μην τοποθετείτε μεγάλα αντικείμενα κοντά στον αισθητήρα παρουσίας ατόμων. Επίσης, κρατήστε τις συσκευές θέρμανσης έξω από την περιοχή ανίχνευσης του αισθητήρα.

Η εμβέλεια του αισθητήρα παρουσίαςατόμων είναι η ακόλουθη.
Γωνία 90° κατακόρυφα (πλευρική όψη) Γωνία 100° οριζόντια (κάτοψη)

7 m 90°

3.1. Επιλογή θέσης εγκατάστασης

Αποφασίστε με τον πελάτη για τη θέση τοποθέτησης. ως εξής:

(1) Εγκαταστήστε την εσωτερική μονάδα οριζοντιωμένη σε έναν στιβαρό τοίχο ο οποίος δεν υπόκειται σε κραδασμούς.
(2) Δεν πρέπει να υπάρχουν εμπόδια μπροστά από τις θύρες εισόδου και εξόδου. Ο αέρας πρέπει να κυκλοφορεί ελεύθερα σε όλον τον χώρο.
(3) Εγκαταστήστε μια γραμμή τροφοδοσίας ρεύματος αποκλειστικά για τη μονάδα.
(4) Μην εγκαθιστάτε τη μονάδα σε σημείο που εκτίθεται σε άμεσο ηλιακό φως.
(5) Εγκαταστήστε τη μονάδα σε θέση όπου η σύνδεση με την εξωτερική μονάδα να είναι εύκολη.
(6) Εγκαταστήστε τη μονάδα σε θέση όπου είναι δυνατή η εύκολη εγκατάσταση του σωλήνα αποστράγγισης.
(7) Λάβετε υπόψη τις ανάγκες συντήρησης κ.λπ. του κλιματιστικού και αφήστε ελεύθερο τον απαραίτητο χώρο. Επίσης, εγκαταστήστε τη μονάδα σε σημείο όπου είναι δυνατή η αφαίρεση του φίλτρου.

Είναι σημαντικό να γίνει οωστά η αρχική εγκατάσταση, επειδή είναι δύσκολη η μετακίνηση της μονάδας μετά την εγκατάστασή της.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε την εσωτερική μονάδα σε ένα σημείο ικανό να αντέξει το βάρος της μονάδας. Ασφαλίστε καλά τη μονάδα, ώστε να μην καταρρεύσει ή πέσει.

ΠΡΟΣΟΧΗ

• Μην εγκαταστήσετε τη μονάδα στις παρακάτω περιοχές:
• Περιοχή με υψηλή συγκέντρωση αλατιού, όπως στην παραλία. Θα προκληθεί διάβρωση στα μεταλλικά εξαρτήματα, με αποτέλεσμα να παρουσιαστεί βλάβη ή διαρροή νερού από τη μονάδα.
• Περιοχή με πολλά ορυκτά έλαια ή μεγάλη ποσότητα λαδιών ή ατμού, όπως σε κουζίνα. Θα προκληθεί διάβρωση στα πλαστικά εξαρτήματα, με αποτέλεσμα να παρουσιαστεί βλάβη ή διαρροή νερού από τη μονάδα.
• Περιοχή κοντά σε πηγές θερμότητας.
• Περιοχή όπου παράγονται ουσίες που επιδρούν αρνητικά στον εξοπλισμό, όπως θειούχα αέρια, χλωριούχα αέρια, οξέα ή αλκάλια. Θα προκληθεί διάβρωση στις ενώσειε των χαλκοσωλήνων και των συγκολλήσεών τους, που μπορεί να προκαλέσει διαρροή ψυκτικού.
• Περιοχή στην οποία μπορεί να σημειωθεί διαρροή αερίου καυσίμου, ότου υπάρχουν αιωρούμενες Ινες άνθρακα ή εύφλεκτη σκόνη ή πτητικές εύφλεκτες ουσίες, όπως διαλυτικό χρωμάτων ή βενζίνη.
• Εάν διαρρεύσει αέριο και συγκεντρωθεί γύρω από τη μονάδα, ενδέχεται να προκληθεί πυρκαγιά.
• Περιοχή όπου κάποια ζώα μπορεί να ουρήσουν στη μονάδα ή να παραχθεί αμμωνία.
  • Μην χρησιμοποιείτε τη μονάδα για συγκεκριμένους σκοπούς, όπως είναι η αποθή-κευση τροφίων, η φροντίδα ζώων, η καλλιέργεια φυτών ή η διατήρηση συσκευών ακριβείας ή έργων τέχνης. Ενδέχεται να υποβαθμιστεί η ποϊότητα αυτών των αντικειμένων.
• Εγκαταστήστε τη μονάδα σε θέση όπου δεν υπάρχει πρόβλημα με την αποστράγγιση.
• Εγκαταστήστε την εσωτερική μονάδα, την εξωτερική μονάδα, το καλώδιο τροφοδοσίας ρεύματος, το καλώδιο σύνδεσης και το καλώδιο τηλεχειριστηρίου σε απόσταση τουλάχιστον 1 π από τηλεοπτικούς ή βαλοφωνικούς δέκτες. Σκοπός αυτής της προφύλαξης είναι να αποτραπούν οι παρεμβολές στο τηλεοπτικό ή το βαλοφωνικό σήμα.
  (Ακόμα και αν εγκατασταθούν σε απόσταση μεγαλύτερη του 1 μέτρου, ενδέχεται και πάλι να υπάρχει θόρυβος κάτω από ορισμένες συνθήκες).
  • Αν παιδιά κάτω των 10 ετών είναι δυνατό να πλησιάσουν τη μονάδα, λάβετε προληπτικά μέτρα ώστε να μην μπορούν να φτάσουν τη μονάδα.
• Εγκαταστήστε την εσωτερική μονάδα σε ένα σημείο του τοίχου με ύψος από το δάπεδο τουλάχιστον 1,8 m.

3.1.1. Διαστάσεις εγκατάστασης

Διατηρήστε την απόσταση μεταξύ του στηρίγματος αγκίστρωσης σε τοίχο ή της εσωτερικής μονάδας και των περιβαλλόντων τοίχων όπως υποδεικνύεται στην ακόλουθη εικόνα.

(63 ή πε- ρισσότερο) (Μονάδα: mm) 88 ή πε- ρισσότερο (50 ή πε- ρισσότερο) 70 ή πε- ρισσότερο Στήριγμα αγκίστρωσης σε τολο (50 ή πε- ρισσότερο) 140 ή πε- ρισσότερο Περίγρωμα ιης εωιτερικής μονάδας

1.500 ή περισσότερο 1.800 ή περισσότερο

3.2. Αφαίρεση και επανατοποθέτηση εξαρτημάτων

3.2.1. Αφαίρεση και εγκατάσταση γρίλιας πρόσληψης

■ Αφαίρεση γρίλιας πρόσληψης

(1) Ανοίξτε τη γρίλια εισαγωγής.
(2) Πατώντας ελαφρά προς τα έξω τους αριστερούς και δεξιούς άξονες τοποθέτησης, τραβήζετε τη γοίλια εισαγωγής.

Αξονας στερέωσης Άξονας στερέωσης

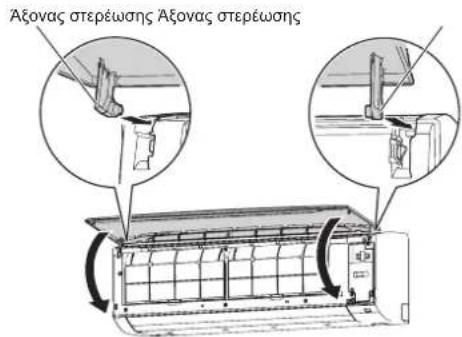

■ Εγκατάσταση γρίλιας πρόσληψης

(1) Ενώ κρατάτε τη γρίλια εισαγωγής οριζόντια, ρυθμίστε τους αριστερούς και δεξιούς άξονες στερέωσης στις μπάρες μαξιλαριών στο επάνω μέρος του μπροστινού πίνακα. Τοποθετήστε τον άξονα μέχρι να στερεωθεί για να ασφαλίσει σωστά κάθε άξονα.

Ažovas stepéwons Ažovas stepéwons

(2) Κλείστε τη γρίλια εισαγωγής.

(3) Πατήστε 4 θέσεις στη γρίλια εισαγωγής για να την κλείσετε τελείως.

3.2.2. Αφαίρεση και τοποθέτηση του μπροστινού πίνακα/καλύμματος ελέγχου

* Σε αυτήν την περιγραφή, η γρίλια πρόσληψης και το κάλυμμα καλωδίου έχουν αφαιρεθεί ήδη.

■ Αφαίρεση μπροστινού πίνακα/καλύμματος ελέγχου

(1) Αφαιρέστε τη γρίλια εισαγωγής. (Ανατρέξτε στην ενότητα "Αφαιρεση γρίλιας πρόσληψης".)
(2) Αφαιρέστε τα 4 καπάκια.
(3) Αφαιρέστε το κάλυμμα καλωδίου. (2 βίδες)
(4) Αφαιρέστε τις 10 βίδες.

Bíðes (2 θέσεις) Káluμμα καλωδίου Bíðes (10 θέσεις) Καπάκια (4 θέσεις)

ΣΗΜΕΙΩΣΗ: Κατά την επανατοποθέτηση του εμπρός πάνελ, προσέξτε να μην γρατσουνίσετε ή προκαλέσετε βλάβη στις περσίδες.

(5) Τραβήξε το εμπρός πάνελ προς τα εμπρός, σηκώνοντας την επάνω επιφάνεια, και κατόπιν αφαιρέστε το.

Μπροστινό πλαίσιο

(6) Αφαιρέστε μία βίδα και στη συνέχεια αφαιρέστε το κάλυμμα του κιβωτίου ταχυτήτων.

Bibα Κάλυμμα πλαισίου ελέγχου

■ Τοποθέτηση του μπροστινού πίνακα/καλύμματος ελέγχου

(1) Αντικαταστήστε το κάλυμμα του κίβωτίου ελέγχου και βιδώστε.

Bíða Káluμμα πλαισίου ελέγχο

(2) Αρχικά, ταιριάξτε το κάτω τμήμα του εμπρός πάνελ και εισάγετε τα επάνω και μεσαία άγκιστρα. (3 επάνω, 5 μεσαία)

Κορυφαίες τρύπες (3 θέσεις) Εσωτερική μονάδα Μεσαία άγκιστρα (5 θέσεις) Μπροστινό πλαίσιο Επάνω άγκιστρα (3 θέσεις) Μεσαία άγκιστρα (5 θέσεις)

(3) Τοποθετήστε τις 10 βίδες.
(4) Τοποθετήστε το κάλυμμα καλωδίου. (2 βίδες)
(5) Συνδέστε τα 4 καπάκια.
(6) Τοποθετήστε τη γρίλια πρόσληψης.

ΠΡΟΣΟΧΗ

Na είστε προσεκτικοί κατά την αφαίρεση ή την εγκατάσταση του εμπρός πάνελ. Εάν πέσει το εμπρός πάνελ, υπάρχει κίνδυνος τραυματισμού.

3.3. Εγκατάσταση σωλήνων

3.3.1. Κατεύθυνση σωλήνωσης εσωτερικής μονάδας

Η σωλήνωση μπορεί να συνδεθεί σε 7 κατευθύνσεις, όπως φαίνεται παρακάτω. Όταν οι σωληνώσεις είναι συνδεδεμένες στην κατεύθυνση (Β), (C), (D) ή (Ε), κόψτε κατά μήκος της αύλακας σωληνώσεων στην πλευρά και στο κάτω μέρος του μπροστινού καλύμματος με ένα εργαλείο.

(Πίσω) (B) 'Εξοδος δεξιά (C) 'Εξοδος κάτω (A) 'Εξοδος πίσω (F) 'Εξοδος στο κέντρο (D) 'Εξοδος κάτω αριστερά (E) 'Εξοδος αριστερά (G) 'Εξοδος πίσω αριστερά

3.3.2. Άνοιγμα της οπής στον τοίχο για σύνδεση των σωλήνων

(1) Ανοίξτε μια οπή διαμέτρου 80 mm στον τοίχο, στη θέση που παρουσιάζεται παρακάτω. (2) Ανοίξτε την οπή έτσι ώστε το εξωτερικό άκρο να είναι χαμηλότερα (5 έως 10 mm) από το εσωτερικό άκρο.

(3) Να ευθυγραμμίζετε πάντα το κέντρο της οπής στον τοίχο. Αν δεν υπάρχει ευθυγράμμιση, θα σημειωθεί διαρροή νερού.
(4) Κόψτε τον σωλήνα τοίχου ανάλογα με το πάχος του τοίχου, περάστε τον στο κάλυμμα τοίχου, στερεώστε το κάλυμμα με ταινία βινυλίου και περάστε τον σωλήνα μέσα από την οπή.
(5) Κόψτε τὴν τρύπα λιγο χάμηλότερα, ώστε το νερό αποστράγγισης να ρέει ελεύθερα.

Στήριγμα αγκίστρωσης σε τοίχο Σημάδια κεντραρίσματος Χαμηλότερο 10 mm ή περισσότερο Οπή 80 mm Οπή 80 mm Χαμηλότερο 10 mm ή περισσότερο Στερεώστε με ταινία βινυλίου * Σωλήνας τοίχου * Καλυμμα τοίχου * (Εσωτερικό) Τοίχος (Εξωτερικό) * Προμήθεια τοπικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να χρησιμοποιείτε πάντα τον σωλήνα τοίχου. Αν δεν χρησιμοποιηθεί ο σωλήνας τοίχου, το καλωδιο που συνδέεται μεταξύ της εσωτερικής μονάδας και της εξωτερικής μονάδας μπορεί να ακουμπήσει σε μέταλλο και να προκληθεί διαρροή ρεύματος.

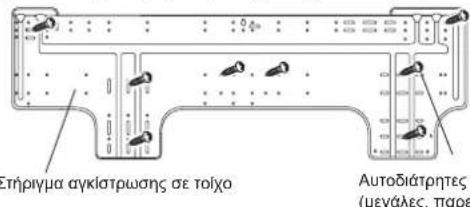

3.3.3. Εγκατάσταση του στηρίγματος αγκίστρωσης σε τοίχο

(1) Εγκαταστήστε το στήριγμα αγκίστρωσης σε τοίχο και τοποθετήστε το σωστά οριζόντια και κατακόρυφα. Εάν το στήριγμα αγκίστρωσης σε τοίχο έχει κλίση, θα στάξει νερό στο δάπεδο.
(2) Εγκαταστήστε το στήριγμα αγκίστρωσης σέ τοίχο έτοι ώστε να είναι επαρκώς στιβαρό για να αντέξει το βάρος της μονάδας.
- Στερεώστε το στήριγμα αγκίστρωσης σε τοίχο με τουλάχιστον 5 βίδες, μέσω των οπών κοντά στην εξωτερική πλευρά του στηρίγματος.
- Ελέγξτε ότι το στήριγμα αγκίστρωσης σε τοίχο δεν έχει κενά που μπορεί να προκαλέσουν τριγμούς.

Ετήριγμα αγκίατρωσης σε τοίχο Αυτοδιάτρητες (μενάλες, παρε)

ΠΡΟΣΟΧΗ

Εγκαταστήστε το στήριγμα αγκίστρωσης σε τοίχο ευθυγράμμισμένο οριζόντια και κατακόρυφα. Η εγκατάσταση χωρίς σωστή ευθυγράμμιση ενδέχεται να προκαλέσει διαρροή νερού.

3.3.4. Διαμόρφωση του λάστιχου αποστράγγισης και του σωλήνα

ΠΡΟΣΟΧΗ

• Εισάγετε σφικτά το λάστιχο αποστράγγισης και το καπάκι αποστράγγισης. Η αποστράγνιση πρέπει να έχει κλίση προς τα κάτω νια να αποφευχθεί η διαρροή γερού
• Κατά την εισαγωγή του λάστιχου αποστράγγισης, δεν πρέπει να εφαρμοστει κανένα άλλο υλικό εκτός από νερό. Η εφαρμογή άλλου υλικού εκτός από νερό θα προκαλέσει φθορά του λάστιχου και, ενδεχομένως, διαρροή νερού.
  • Αφού αφαιρέσετε ένα λάστικο αποστράγγισης, μην ξεχάσετε να τοποθετήσετε το καπάκι αποστράγγισης.
• Όταν ασφαλίζετε τη σωλήνωση και το λάστιχο αποστράγγισης με ταινία, διευθετήστε το λάστιχο αποστράγγισης έτσι ώστε να βρίσκεται στην κάτω πλευρά της σωλήνωσης.
  Σε περιβάλοντα με χαμήλες θεριμκρασίες. θα πρέπει να εφαρώστε αντιπαγωτική προστασία στη υωλήνωση αποστράγγισης για να αποφύγετε το πάγωμα του λάστιχου αποστράγγισης. Μετά τη λειτουργία ψύξης σε περιβάλλου χαμήλες θεριμκρασίας (όταν η εξωτερική θεριμκρασία είναι κάτω από 0 °C), το νερό στο λάστιχο αποστράγγισης μπορεί να παγώσει. Το παγωμένο νερό αποστράγγισης θα μπλοκάρει τη ροή στο λάστιχο και ενδέχεται τα προκαλέσει διαρροή νερού στην εσωτερική μονάδα.

■ Οπίσθια σωλήνωση, δεξιά σωλήνωση, κάτω σωλήνωση

• Εγκαταστήστε τη σωλήνωση της εσωτερικής μονάδας προς την κατεύθυνση της οπής
  στον τοίχο και δεστε μας το λάστιχο αποστράγγισης και τον σωλήνα με ταινια βίνυλιου.
• Εγκαταστήστε τη σωλήνωση έτοι ώστε το λάστιχο αποστράγγισης να βρίοκεται στην κάτω πλευρά.
  • Τυλίξτε τους σωλήνες της εσωτερικής μονάδας που είναι ορατοί από την έξω πλευρά με διακοσμητική ταινία.

Δεξιά σωλήνωση Στερεώστε με ταινία βινυλίου Σωλήνας (επάνω) Πίσω σωλήνωση Κάτω σωλήνωση Λάστιχο αποστράγγισης εσωτερικής μονάδας (κάτω)

ΠΡΟΣΟΧΗ

• Όταν ασφαλίζετε τη σωλήνωση και το λάστιχο αποστράγγισης με ταινία, διευθετήστε το λάστιχο αποστράγγισης έτσι ώστε να βρίσκεται στην κάτω πλευρά της σωλήνωσης.
• Εγκαταστήστε τη σωλήνωση έτοι ώστε το λάστιχο αποστράγγισης να βρίσκεται στην κάτω πλευρά.

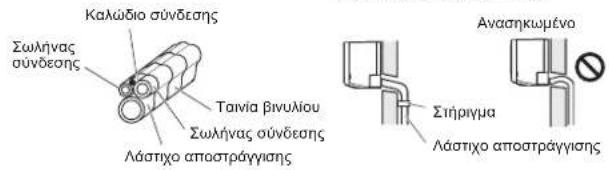

ΣΩΣΤΟ ΑΠΑΓΟΡΕΥΕΤΑΙ

Καλώδιο σύνδεσης Σωλήνας σύνδεσης Ταίνια βίνυλιου Σωλήνας σύνδεσης Λάστικο αποστράγγισης Αναστηκωμένο Στήριγμα Λάστικο αποστράγγισης

■ Για την αριστερή οπίσθια σωλήνωση (λάστιχο αποστράγγισης), Αριστερή σωλήνωση (λάστιχο αποστράγγισης)

Εναλλάξτε το καπάκι αποστράγγισης με το λάστιχο αποστράγγισης.

Λάστιχο αποαστράγ- γισης εωστερικής μονάδας Καττάκ Αφαιρο

Για τη σωλήνωση αριστερής εξόδου (λάστιχο αποστράγγισης), ανοίξτε την οπή εξόδου σωλήνωσης με ένα πριόνι.

Καπάκι αποστράγγισης

Αφαιρέστε το καπάκι αποστράγγισης τραβώντας την προεξοχή που υπάρχει στην άκρη του με μια πένσα κ.λπ.

■ Τοποθέτηση του καπακιού αποστράγγισης

Χρησιμοποιήστε ένα εξάγωνο κλειδί 4 mm στην αντίθετη πλευρά για να τοποθετήσετε το καπάκι αποστράγγισης, φροντίζοντας να ακουμπήσει στην άκρη της βάνας αποστράγγισης.

Χυρίς κανό Εξάγωνο κλειδί Στρόσηγα αποχετρώγησης Κατάκι απο- στράγγισης

Αφαίρεση του λάστιχου απο-

στράγγισης

Αφαιρέστε τη βίδα που υπάρχει στην αριστερή πλευρά του λαστιχου αποστράγγισης και τραβήξετε το λάστιχο αποστραγγισης προς τα έξω.

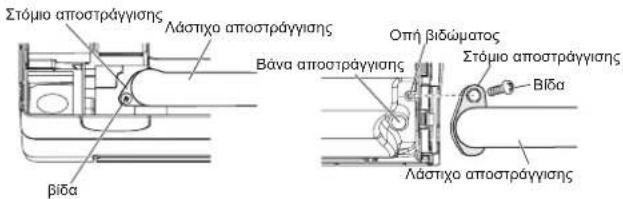

Τοποθέτηση του λάστιχου αποστράγγισης

Εισαγάγετε το λάστιχο αποστράγγισης κάθετα, έται ώστε να μπορείτε να ευδυγραμμίσετε σωστά το στόμιο (Λευκό) με την οπή βιδώματος που υπάρχει στη βάνα αποστράγγισης. Αφού εισαγάγετε το λάστιχο και πριν το ποποθετήσετε ξανά στη θέση του, τοποθετήσε ται βιδώστε τις βίδες που είχατε αφαιρέσει.

Στόμιο αποστράγγισης Λάστιχο αποστράγγισης Βανα αποστράγγισης βίδα Οπή βιδώματος Στόμιο αποστράγγισης Βίδα Λάστιχο αποστράγγισης

• Κατά τη διεξαγωγή των εργασιών, κρατήστε σταθερά την ένωση του λάστιχου αποστράγγισης.
• Επειδή η βίδα είναι εσωτερική, φροντίστε να χρησιμοποιήσετε μαγνητικό κατασβίδι.

- Αφού περάσετε την εσωτερική σωλήνωση και το λάστιχο αποστράγγισης από την οπή στον τοίχο, κρεμάστε την εσωτερική μονάδα στα άγκιστρα που υπάρχουν στο επάνω και κάτω μέρος του στηρίγματος αγκίστρωσης σε τοίχο.

ΠΡΟΣΟΧΗ

Ειάγετε το λάστιχο αποστράγγισης και το καπάκι αποστράγγισης στη θύρα αποστράγγισης, διασφαλίζοντας ότι έρχονται σε επαφή με την πίσω πλευρά της θύρας αποστράγγισης, και κατόψτιν ασφαλίστε τα. Εάν το λάστιχο αποστράγγισης δεν συνδεθεί σωστά, θα συμβεί διαρροή.

• Για τις αριστερές σωληνώσεις και τις αριστερές οπίσθιες σωληνώσεις, ευθυγραμμίστε τα σημάδια στο στήριγμα του αγκίστρου τοίχου και διαμορφώστε τον σωλήνα σύνδεσης.
• Λυγίστε τη σωλήνωση σύνδεσης με ακτίνα καμπιλότητας 100 mm ή περισσότερο και εγκαταστήστε την σε απόσταση έως 35 mm από τον τοίχο.
• Άφού περάσετε τις εσωτερικές σωληνώσεις και τον σωλήνα αποστράγγισης μέσα από την οπή τοίχου, κρεμάστε την εσωτερική μονάδα στα άγκιστρα στο επάνω και κάτω μέρος του βραχίονα γάντζου τοίχου.

Στήριγμα αγκί- στρωσης σε τοίχο Σωλήνωση σύνδεσης Μικρή σωλήνωση Μεγάλη σωλήνωση Σημάδια ευθυγράμμισης

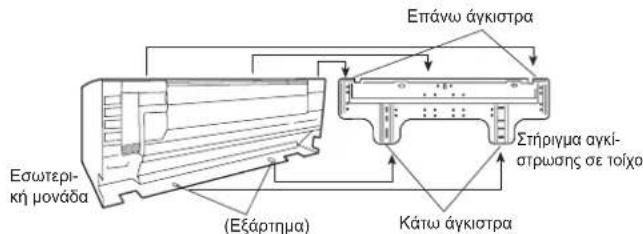

Εγκατάσταση της εσωτερικής μονάδας

• Κρεμάστε την εσωτερική μονάδα από τα άγκιστρα στην επάνω πλευρά του στηρίγματος αγκίστρωσης σε τοίχο.
• Εισάγετε τον αποστάτη κ.λπ. μεταξύ της εσωτερικής μονάδας και του στηρίγματος αγκίστρωσης σε τοίχο και κρατήστε το κάτω μέρος της εσωτερικής μονάδας σε απόσταση από τον τοίχο.

Εσωτερική μονάδα (Αποστάτης) Στήριγμα αγκίστρωσης σε τοίχο

Εσωτερι- κή μονάδα (Εξάρτημα) Κάτω aykiótra Επάνω aykiótra Στήριγμα ayki- στρωσης σε τοίχο

• Αφού αγκιστρώσετε την εσωτερική μονάδα στο επάνω άγκιστρο, αγκιστρώσετε τα εξαρτήματα της εσωτερικής μονάδας στα 2 κάτω άγκιστρα, χαμηλώνοντας τη μονάδα και πιζοντάς την προς τον τοίχο.

3.3.5. Σύνδεση σωλήνων

ΠΡΟΣΟΧΗ

Σφίξτε τα ракόρ με ροπόκλείδο, χρησιμοποιώντας την προβλεπόμενη μέθοδο σύσφιξης. Διαφορετικά, τα ракόρ μπορεί να στάσουν μετά από αρκετό χρονικό διάστημα, με αποτέλεσμα να προκληθεί διαρροή ψυκτικού και να δημιουργηθούν επικίνδυνα αέρια αν το ψυκτικό έρθει σε επαφή με φλόγα.

■ Εκχείλωση

Χρησιμοποιήστε το ειδικό εργαλείο κοπής και εκχείλωσης σωλήνων για εργασίες σωληνώσεων R410Α ή R32. (1) Κόψτε με σωληνοκόφτη τον σωλήνα σύνδεσης στο κατάλληλο μήκος.
(2) Κρατήστε τον σωλήνα προς τα κάτω για να μήν μπουν στον σωλήνα υπολείμματα κοπής και απομακρύνετε τυχόν γρέζια.
(3) Εισάγετε το πακόρ (χρησιμοποίετε πάντα τα πακόρ που είναι προσαρτημένα στην εσωτερική και στην εξωτερική μονάδα ή στο κουτί διακλάδωσης, αντίστοιχα) στον σωλήνα και πραγματοποίηστε την εκχείλωση με ένα εργαλείο εκχείλωση. Χρησιμοποίηστε το ειδικό εργαλείο εκχείλωσης για εφαρμογές R410A ή R32, ή ένα συμβατικό εργαλείο εκχείλωση. Αν χρησιμοποίθουν διαφορετικά πακόρ μπορεί να προκληθεί διαρροή του υψητικού.
(4) Προστατεύστε τους σωλήνες, π.χ. με πιάστρα ή ταινία, για να αποτρέψετε την είσοδο σκόνης, ρύπων ή νερού στο εσωτερικό των σωλήνων.

Φιλέρα A Σωλήνας B Εξεγζε τε ον γίνεται ορισμοφη εκχεί βεβαιωθείτε ότι δεν υπάρχουν ρωγμά L

Εξωτερική διάμετρος σωλήνα[mm (iv.)]	Διάσταση Α [mm]	Διάσταση Β [mm]
	Εργαλείο εκχείλωσης για R32,τύπου σφιγκτήρα
6,35 (1/4)	0 έως 0,5	9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
15,88 (5/8) 19,7
19,05 (3/4) 24,0

Οταν χρησιμοποιούνται συμβατικά εργαλεία εκχείλωσης για την εκχείλωση σωλήνων R32, η διάσταση Α θα πρέπει να είναι μεγαλύτερη κατά περίπου 0,5 mm από ό,τι υποδεικνύεται στον πίνακα (για την εκχείλωση με εργαλεία εκχείλωσης ειδικά για R32), προκειμένου να επιτευχθεί η προβλεπόμενη εκχείλωση. Χρησιμοποιήστε παχύμετρο για να μετρήσετε τη διάσταση Α.

Εξωτερική διάμετρος σωλήνα[mm (ίν.)]	Πλάτος μεταξύ εδρώντου ракόρ [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
15,88 (5/8) 29
19,05 (3/4) 36

ΣΗΜΕΙΩΣΗ: Οι προδιαγραφές του ракόρ είναι σύμφωνες με το πρότυπο ISO14903.

■ Λύγισμα σωλήνων

ΠΡΟΣΟΧΗ

• Για να αποτρέψετε τη θραύση του σωλήνα, μην τον λυγίζετε υπερβολικά.
• Αν λυγίσετε επανειλημμένα τον σωλήνα στο ίδιο σημείο, θα σπάσει.

• Το σχήμα των σωλήνων διαμορφώνεται με το χέρι. Προσέξτε να μην τους τσακίσετε.
• Για καμπυλότητα R70 mm ή περισσότερο, χρησιμοποιήστε κουρμπαδόρο.
- Μην λυγίζετε τους σωλήνες με γωνία μεγαλύτερη των 90°.
- Όταν οι σωλήνες υφίστανται επανειλημμένο λύγισμα ή τέντωμα, το υλικό τους σκληραίνει, δυσκολεύοντας το περαιτέρω λύγισμα ή ίσιωμά τους.

- Μην λυγίζετε ή τεντώνετε τους σωλήνες πάνω από 3 φορές.

Ο Μων λυγίζετε το σωλήνα ως έχει. Ο υωνλήνας θα τσακίσει. Σε αυτήν την περίπτωση, κόψητε τη μόνωση του σωλήνα με έναν κορτή, όπως βλέπετε στα δεξία, και πραγματοποίηστε το λύγισμα αφού πρώτα αποκαλιψετε τον σωλήνα. Μφού λυγίζετε τον σωλήνα όπως επιθυμείτε, μην ξεχάσετε να εφαρμόσετε ξανά τη θερμομόνωση στον σωλήνα και να την ασφαλίσετε με ταινία.

Σωλήνας Μονωτικός σωλήνας Κόφτης Γραμμή κοπής

■ Σύνδεση με εκχείλωση

ПРОЗОХН

• Φροντίστε να εγκαταστήσετε τον σωλήνα σωστά στη θύρα της εσωτερικής μονάδας. Αν το κεντράρισμα δεν είναι σωστό, το πρακόρ δεν μπορεί να σφίξει ομαλά. Αν ασκήσετε δύναμη για να γυρίσετε το πρακόρ, το σπείρωμά του θα υποστεί ζημιά.
- Μην αφαιρέσετε το ρακόρ από το σωλήνα της εσωτερικής μονάδας παρά μόνο λίγο πριν συνδέσετε το σωλήνα σύνδεσης.
- Κρατήστε το ροπόκλειδο από τη λαβή του σε ορθή γωνία με τον σωλήνα, προκειμένου να σφίξετε σωστά το ракόρ.
• Σφίζε τα προύκλείδο, χρησιμοποιώντας την προβλεπόμενη μέθοδο σύφιξης. Διαφορετικά, τα προύκλείδο προύκλείδο προύκλείδο προύκλείδο προύκλείδο προύκλείδο προύκλείδο προύκλείδο προύκλείδο προύκλείδο προύκλείδου αέρια να το πρυκτικό έρθει εε επιαφή με φόλογα.
• Συνδέστε τη σωλήνωση έτσι ώστε το κάλυμμα του κουτιού ελέγχου να μπορεί να αφαιρεθεί εύκολα για σκοπούς συντήρησης όποτε απαιτείται.
• Για να αποτρέψετε τη διαρροή νερού μέσα στο κουτί ελέγχου, βεβαιωθείτε ότι η σωλήνωση είναι καλά μονωμένη.

Αφού σφίξετε σωστά το ракόρ με το χέρι σας, κρατήστε τη σύνδεση από την πλευρά του σώματος με ένα κλειδί και, στη συνέχεια, σφίξτε με ένα ροπόκλειδο. (Για τις ροπές σύσφίξης του ракόρ, ανατρέξτε στον παρακάτω πίνακα.)

Σφίξτε με 2 κλειδία. Σταθερά κλειδί Ροπόκλειδο Σωλήνας εσωτερικής μο- νάδας (Πλευρά σώματος) Ρακόρ Σωλήνας σύνδεσης

Pakóp [mm (iv.)] Pomn σύσφίξης [N·m (kgf·cm)]

Διάμ. 6,35 (1/4) 16 έως 18 (160 έως 180)

Διάμ. 9,52 (3/8) 32 έως 42 (320 έως 420)

Διάμ. 12,70 (1/2) 49 έως 61 (490 έως 610)

Διάμ. 15,88 (5/8) 63 έως 75 (630 έως 750)

Διάμ. 19,05 (3/4) 90 έως 110 (900 έως 1.100)

Μην αφαιρέσετε το καπάκι από τον σωλήνα σύνδεσης πριν να είστε έτοιμοι να συνδέσετε τον σωλήνα.

3.4. Нлектрикή калωδίωση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Πριν συνδέσετε τα καλώδια, βεβαιωθείτε ότι η τροφοδοσία ρεύματος είναι απενεργοποιημένη.
• Κάθε αγωγός πρέπει να συνδεθεί σφικτά.
- Κανένα καλώδιο δεν πρέπει να αγγίζει τη σωλήνωση ψυκτικού, τον συμπιεστή ή οποιοδήποτε κινούμενο εξάρτημα.
- Εάν η καλωδίωση είναι χαλαρή, μπορεί να προκληθεί υπερθέρμανση του ακροδέκτη ή δυσλειτουργία της μονάδας. Ενόξεται επίσης να δημιουργηθεί κίνδυνος πυρκαγιάς. Συνεπώς. Βεβαιωθείτε ότι όλες οι καλωδίωσεις είναι σωστά συνδεδευένες.
• Συνδέστε τα καλώδια στους ακροδέκτες με αντίστοιχους αριθμούς.

⚠️ ΠΡΟΣΟΧΗ

Προσέξτε να μην δημιουργήσετε σπινθήρες, όπως περιγράφεται παρακάτω, καθώς χρησιμοποιείται εύφλεκτο ψυκτικό.

• Μην αφαιρείτε την ασφάλεια κατά τη λειτουργία.

• Μην αποσυνδέετε την καλωδίωση κατά τη λειτουργία.

- Συνιστάται να τοποθετήσετε τη σύνδεση εξόδου σε κάποια θέση ψηλά. Περάστε τα καλώδια έτσι ώστε να μην μπερδεύονται.

3.4.1. Διάγραμμα συστήματος καλωδίωσης

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ ΑΚΡΟΔΕΚΤΗΣ ① ② ③ Γραμμή τροφόδοσίας Γραμμή ελέγχου Συνδέστε το καλώδιο στον καθορισμένο ακροδέκτη. Γραμμή γείωσης ΕΞΩΤΕΡΙΚΗ ΜΟΝΑΔΑ

3.4.2. Καλωδίωση εσωτερικής μονάδας

(1) Ανοίζτε τη σχάρα εισαγωγής αέρα. Αφαιρέστε την αυτοδιάτρητη βίδα του καλύμματος καλωδίου και κατόπιν αφαιρέστε το κάλυμμα καλωδίου.

Bîda Kâluyu kałwõiou

(2) Αφαιρέστε την αυτοδιάτρητη βίδα και, ενώ προσέχετε το άγκιστρο του καλωδίου, αφαιρέστε τον σφιγκτήρα του καλωδίου.

Bída Σφιγκτήρας καλωδίου Αγκτήρα Σφιγκτήρας καλωδίου

(3) Χρησιμοποιήστε το καλώδιο με ακροδέκτες δακτυλίου για να συνδέσετε το μπλοκ ακροδεκτών.

3.4.3. Τρόπος σύνδεσης της καλωδίωσης στους ακροδέκτες

Θέματα προσοχής κατά την καλωδίωση

Για να αφαιρέσετε τη μόνωση ενός αγωγού του καλωδίου, να χρησιμοποιείτε πάντα ειδικό εργαλείο, όπως απογυμνωτή καλωδίων. Εάν δεν έχετε ειδικό εργαλείο, αφαιρέστε προσεκτικά τη μόνωση χρησιμοποιώντας μαχαιρι ή κάποιο άλλο εργαλείο.

(1) Χρησιμοποιήστε δακτυλιοειδείς ακροδέκτες με μονωτικά χιτώνια, όπως φαίνεται στην εικόνα, για τη σύνδεση στο μπλοκ ακροδεκτών.
(2) Σφίξτε καλά τους δακτυλιοειδείς ακροδέκτες στους αγωγούς χρησιμοποιώντας κατάλληλο εργαλείο, έτσι ώστε να μην χαλαρώσουν.
(3) Συνδέστε τα προβλεπόμενα καλώδια με ασφάλεια και στερεώστε τα έτσι ώστε να μην ασκείται πίεση στους ακροδέκτες.
(4) Χρησιμοποήστε ένα κατσαβίδι με κατάλληλο μέγεθος μύτης για να σφίξετε τις βίδες των ακροδεκτών. Η χρήση κατσαβιδιού με ακατάλληλο μέγεθος μύτης θα καταστρέψει τα κεφάλια των βιδών και οι βίδες δεν θα σφίξουν σωστά.
(5) Μην σφίξετε υπερβολικά τις βίδες στους ακροδέκτες. Διαφορετικά, μπορεί να σπάσουν.

Απογυμνώστε: 10 mm Δακτυλιοειδής ακροδέκτης Χιπώνιο

Bíða με ειδική ροδέλα Καλώδιο Δακτυλιοειός ακροδέκτης Μπλοκ ακροδεκτών Bíða με ειδική ροδέλα Δακτυλιοειός ακροδέκτης Καλώδιο

(6) Ανατρέξτε στον πίνακα για τις ροπές σύσφιξης των βιδών στους ακροδέκτες.

Ροπή σύσφιξης [N·m (kgf·cm)]

• Αντιστοιχίστε τους αριθμούς του μπλοκ ακροδεκτών και τα χρώματα των καλωδίων σύνδεσης με εκείνα της εξωτερικής μονάδας. Εάν η καλωδίωση δεν είναι σωστή, ενδέχεται να προκληθεί πυρκαγία.
- Συνδέστε σφικτά τα καλώδια σύνδεσης στο μπλοκ ακροδεκτών. Αν η εγκατάσταση δεν είναι άψογη, ενδέχεται να προκληθεί πυρκαγιά.
- Όταν στερεώνετε το καλώδιο σύνδεσης με τον σφιγκτήρα καλωδίου, να σφίγγετε το καλώδιο στο τμήμα που φέρει πλαστικό περίβλημα, αλλά όχι στο τμήμα του μονωτήρα. Αν ο μονωτήρας φθαρεί, μπορεί να προκληθεί διαρροή ρεύματος.
• Να συνδέετε πάντα τον αγωγό γείωσης. Εσφαλμένη εργασία γείωσης μπορεί να προκαλέσει ηλεκτροπληξία.
- Μην χρησιμοποιείτε τη βίδα γείωσης για την εσωτερική μονάδα στην εξωτερική μονάδα εκτός εάν αναφέρεται ρητά.

3.5. Εγκατάσταση τηλεχειριστηρίου

Βεβαιωθείτε ότι η εσωτερική μονάδα λαμβάνει σωστά το σήμα από το τηλεχειριστήριο και κατόπιν εγκαταστήστε τη βάση στήριξης του τηλεχειριστηρίου.

ΠΡΟΣΟΧΗ

Μην εγκαθιστάτε το τηλεχειριστήριο υπό τις εξής συνθήκες:

• Οποιαδήποτε θέση στην οποία εκτίθεται σε άμεσο ηλιακό φως
- Θέσεις οι οποίες επηρεάζονται από τη θερμότητα κάποιας σόμπας ή άλλου θερμαντικού σώματος

3.5.1. Εγκατάσταση τηλεχειριστηρίου

• Τοποθετήστε το τηλεχειριστήριο σε μέγιστη απόσταση 7 χιλιοστών από τον δέκτη τηλεχειριστήριου. Αφού εγκαταστήσετε το τηλεχειριστήριο, ελέγξε τότι λειτουργεί σωστά.
• Ε γκαταστήστε τη βάση για το τηλεχειριστήριο σε τοίχο, κολόνα κ.λπ. χρησιμοποιώντας την αυτοδιάτρητη βίδα.

Στερέωση της βάσης του τηλεχειριστηρίου

Βάση στήριξης τηλεχειριστηρίου Autodiáτρητες βίδες (μικρές, παρελκόμενα)

Τοποθέτηση του τηλεχειριστηρίου

(1) Τοποθέτηση Τηλεχειριστήριο (2) Κάτω

3.5.2. Προσαρμοσμένη ρύθμιση τηλεχειριστηρίου

Ακολουθήστε τα παρακάτω βήματα για να επιλέξετε τον προσαρμοσμένο κωδικό του τηλεχειριστηρίου. (Σημειώστε ότι το κλιματιστικό δεν δέχεται σήματα εάν δεν έχει ρυθμιστεί για τον αντίστοιχο κωδικό σήματος.)

(1) Κρατήστε πατημένο το κουμπί [START/STOP (Φ/Ι)] (Έναρξη/Διακοπή) μέχρι να εμφανίζεται μόνο η ένδειξη ώρας στην οθόνη του τηλεχειριστηρίου.
(2) Πατήστε το κουμπί [MODE] (Κατάσταση) για τουλάχιστον 5 δευτερόλεπτα για να εμφανίσετε τον τρέχοντα προσαρμοσμένο κωδικό (ορισμένος αρχικά σε Α).
(3) Πατήστε το κουμπί [TEMP. (∧ / ∨ (Θερμοκρασία) για να αλλάξετε τον προσαρμοσμένο κωδικό μεταξύ →Α↔Β↔C↔D<.
Αντιστοιχίστε τον κωδικό στην οθόνη με τον προσαρμοσμένο κωδικό του κλιματιστικού.
(4) Πατήστε ξανά το κουμπί [MODE] (Κατάσταση) για να επιστρέψετε στην ένδειξη ώρας. Ο προσαρμοσμένος κωδικός θα αλλάξει.

• Για να αλλάξετε τον προσαρμοσμένο κωδικό του κλιματιστικού, επικοινωνήστε με ένα εξουσιοδοτημένο προσωπικό σέρβις (αρχικά ρυθμισμένο στο Α).
- Εάν δεν πατήσετε κανένα κουμπί για 30 δευτερόλεπτα μετά την εμφάνιση του προσαρμοσμένου κωδικού, η οθόνη επιστρέφει στην οθόνη ρολογιού. Σε αυτή την περίπτωση, επαναλάβετε τη ρύθμιση από το βήμα 2.
• Ανάλογα με το τηλεχειριστήριο, ο προσαρμοσμένος κωδικός μπορεί να επιστρέψει στο Α κατά την αντικατάσταση των μπαταριών. Σε αυτή την περίπτωση, επαναφέρετε τον προσαρμοσμένο κωδικό ανάλογα με τις ανάγκες. Εάν δεν γνωρίζετε τον προσαρμοσμένο κωδικό του κλιματιστικού, δοκιμάστε έναν προς έναν τους κωδικούς μέχρι να βρείτε ποιος κωδικός ελέγχει το κλιματιστικό.

4. ΠΡΟΑΙΡΕΤΙΚΕΣ ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΠΡΟΣΟΧΗ

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι έχετε αποσυνδέσει πλήρως την παροχή ρεύματος.
- Μην αγγίζετε τον εναλλάκτη θερμότητας.
- Κατά την εγκατάσταση ή την αφαίρεση τμημάτων του κλιματιστικού, βεβαιωθείτε ότη το καλώδιο δεν έχει πιαστεί από οποιοδήποτε τμήμα ή δεν έχει τραβηχτεί με δύναμη. Αυτό ενδέχεται να οδηγήσει σε βλάβη ή δυσλειτουργία του κλιματιστικού.

• Συνδέστε το καλώδιο στην πλακέτα κυκλωμάτων.

CN47CN13 CN65 CN46

Αυτό το κλιματιστικό μπορεί να συνδεθεί με τα ακόλουθα προαιρετικά κιτ. Για να εγκαταστήσετε αυτά τα προαιρετικά κιτ, απατείται το προαιρετικό κουτί εξωτερικής εισόδου και εξόδου PCB.

Για λεπτομέρειες σχετικά με την εγκατάσταση προαιρετικών εξαρτημάτων, ανατρέξτε στο εγχειρίδιο εγκατάστασης κάθε στοιχείου.

Αρ. συνδέσμου Τύπος προαιρετικού εξαρτήματος
CN13	Ενσύρματο τηλεχειριστήριο (μέσω του Κιτ επικοινωνίας)
	Απλό τηλεχειριστήριο (μέσω του Κιτ επικοινωνίας)
CN46 Εξωτερική εἰσόδος

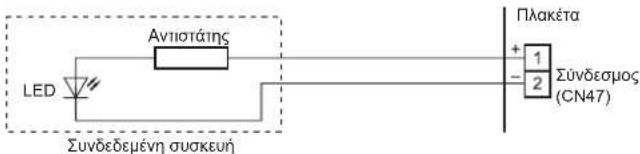

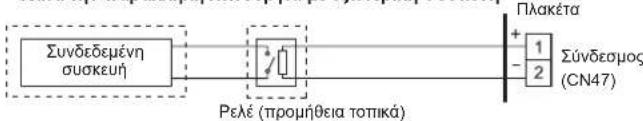

CN47 Εξωτερική έξοδος
CN65	Μπορούν να συνδεθούν και άλλα προαιρετικά εξαρτήματα (Εξω-τερική εἰσόδος και έξοδος PCB, Διάφοροι μετατροπείς κ.λπ.).ΣΗΜΕΙΟΣΗ: Το εξωτερικό PCB εἰσόδου και εξόδου και ο μετατροπέας δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα.

4.1. Εγκατάσταση προαιρετικού κιτ

ΣΗΜΕΙΩΣΗ: Κατά τη σύνδεση ενσύρματου τηλεχειριστηρίου, δεν είναι δυνατή η χρήση του ασύρματου τηλεχειριστηρίου.

4.1.1. Εγκατάσταση του προσαρμογέα WLAN

• Για την εγκατάσταση του προσαρμογέα WLAN, ανατρέξτε στο εγχειρίδιο λειτουργίας.

Kákuúma proosaproyós WLAN Proosaproyós WLAN 1. Avoixtó 2. Eióáyete

4.1.2. Εξωτερική είσοδος και έξοδος

■ Εξωτερική είσοδος

• Οι λειτουργίες της εσωτερικής μονάδας, όπως η Λειτουργία/Διακοπή ή η Αναγκαστική διακοπή, μπορούν να ελέγχονται με τη χρήση ακροδεκτών της εσωτερικής μονάδας.
• Οι καταστάσεις λειτουργίας “Λειτουργία/Διακοπή” ή “Αναγκαστική διακοπή” μπορούν να επιλεγούν στις ρυθυίσεις λειτουργίας της εσωτερικής μονάδας.
• Πρέπει να χρησιμοποιθεί καλώδιο συνεστραμμένου ζεύνους. Το μέγιστο μήκος καλωδίου είναι 150 m.
• Χρησιμοποιήστε καλώδιο εξωτερικής εισόδου και εξόδου με κατάλληλη εξωτερική διάσταση, ανάλογα με τον αριθμό καλωδίων που πρόκειται να εγκατασταθούν.
  • Η σύνδεση των αγωγών πρέπει να είναι ξεχωριστή από τη γραμμή του καλωδίου ισχύος.

• Ακροδέκτης ξηράς επαφής

Όταν δεν απαιτείται τροφοδοσία στη συσκευή εισόδου που θέλετε να συνδέσετε, χρησιμοποιήστε τον ακροδέκτη Ξηράς επαφής.

*1 Συνδεδεμένη συσκευή Πλακέτα - 1 Σύνδεσμος (CN46) + 2

*1: Ο διακόπτης μπορεί να χρησιμοποιηθεί στις ακόλουθες συνθήκες: DC 12 V έως 24 V, 1 mA έως 15 mA.

Συμπεριφορά λειτουργίας

• Τύπος σήματος εισόδου

- Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Λειτουργία/Διακοπή" 1.

Σήμα εισόδου Εντολή
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ → ΕΝΕΡΓΟΠΟΙΗΣΗ	Λειτουργία
ΕΝΕΡΓΟΠΟΙΗΣΗ → ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ	Διακοπή

- Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Αναγκαστική διακοπή".

Σήμα εισόδου Εντολή
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ → ΕΝΕΡΓΟΠΟΙΗΣΗ	Αναγκαστική διακοπή
ΕΝΕΡΓΟΠΟΙΗΣΗ → ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ	Κανονικό

* Όταν ενεργοποιηθεί η Αναγκαστική διακοπή, η εσωτερική μονάδα σταματά και η ενέργεια χειρισμού "Λειτουργία/Διακοπή" από τηλεχειριστήριο περιορίζεται.

- Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Λειτουργία/Διακοπή" 2.

Σήμα εισόδου Εντολή
ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ → ΕΝΕΡΓΟΠΟΙΗΣΗ	Λειτουργία
ΕΝΕΡΓΟΠΟΙΗΣΗ → ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ	Διακοπή (απενεργοποίηση κυκλώματος ψυκτικού)

ΣΗΜΕΙΩΣΗ: Για λεπτομέρειες, ανατρέξτε στο στοιχείο “■ Έλεγχος εξωτερικής εισόδου”, στην ενότητα “5.1. Λεπτομέρειες σχετικά με τη λειτουργία”.

■ Εξωτερική έξοδος

• Πρέπει να χρησιμοποιηθεί καλώδιο συνεστραμμένου ζεύγους. Το μέγιστο μήκος καλωδίου είναι 25 m.
• Χρησιμοποιήστε καλώδιο εξωτερικής εισόδου και εξόδου με κατάλληλη εξωτερική διάσταση, ανάλογα με τον αριθμό καλωδίων που πρόκειται να εγκατασταθούν.
• Τάση εξόδου: Υψ DC12V±2V, Χαμ 0V.
- Επιτρεπόμενο ρεύμα: 50mA

Επιλογή εξόδου

- Κατά την παράλληλη λειτουργία με εξωτερική συσκευή

n

- Όταν εμφανίζει "Λειτουργία/Διακοπή"

LED Αντιστάτης Συνδεδεμένη συσκευή Πλακέτα + - 1/2 Συνδεσμος (CN47)

Συμπεριφορά λειτουργίας

*Εάν η ρύθμιση λειτουργίας "60" έχει οριστεί σε "00", ανατρέξτε στην ενότητα "5. ΡΥΘΜΙΣΗ ΛΕΙΤΟΥΡΓΙΑΣ".

■ Méodoi súvδεσης

Τροποποίηση καλωδίων

• Αφαιρέστε τη μόνωση από το καλώδια που είναι συνδεδεμένο στον σύνδεσμο του κιτ καλωδίων.
  • Αφαιρέστε τη μόνωση από το καλώδιο που προμηθευτήκατε τοπικά. Χρησιμοποιήστε τον μονωμένο σύνδεσμο άκρης πρεσαριστού τύπου για να συνδέσετε το καλώδιο πεδίου και το καλώδιο του κιτ καλωδίων.
• Συνδέστε το καλώδιο και το καλώδιο σύνδεσης με θερμοκόλληση.

ΣΗΜΑΝΤΙΚΟ: Φροντίστε να μονώνετε τη σύνδεση μεταξύ των καλωδίων.

Προμήθεια τοπικά Εξωτερικό κιτ σύνδεσης (προαιρετικά) Θερμοκολλήστε και μονώστε τα συνδεδεμένα μέρη.

4.1.3. Εγκατάσταση πλακέτας εξωτερικής εισόδου/εξόδου

(1) Αφαιρέστε τη γρίλια πρόσληψης, το εμπρός πάνελ και το κάλυμμα ελέγχου. Ανατρέξτε στην ενότητα "3.2. Αφαίρεση και επανατοποθέτηση εξαρτημάτων".
(2) Εισάγετε την πλακέτα στα κλιπ (2 θέσεις). Πιέστε την πλακέτα προς τα κάτω μέχρι να ασφαλίσει στη θέση του το κλιπ στην αριστερή πλευρά.

Klipp Klipp (2 θέσεις) Πλακέτα εξωτερικής εισόδου/εξόδου

(3) Αγκιατρώστε το καλώδιο του προσαρμογέα WLAN στο κουτί ελέγχου. Στερεώστε το με ένα δεματικό καλωδίου.

Συνδετήρας (CN65) Καλώδιο εξωτερικής εισόδου/εξόδου PCB Σύνδεσμος (καλώδιο προσαρμογέα WLAN)

(4) Για τη ρύθμιση του περιστροφικού διακόπτη και του διακόπτη DIP, ανατρέξτε στο εγχειρίδιο εγκατάστασης των προαιρετικών εξαρτημάτων.
ΣΗΜΕΙΩΣΗ: Αν ο περιστροφικός διακόπτης στο "Εξωτερικό ΡСВ εισόδου και εξόδου" είναι ρυθμισμένος στο "1", θα λειτουργήσει ο αριθμός λειτουργίας "46".
(5) Επανατοποθετήστε το κάλυμμα ελέγχου, το εμπρός πάνελ και τη γρίλια πρόσληψης.
(6) Ανατρέξτε στο "5.1. Λεπτομέρειες σχετικά με τη λειτουργία ■ Έλεγχος εξωτερικής εισόδου (Αριθμός λειτουργίας 46)" για ρύθμιση.

4.1.4. Εγκατάσταση του κιτ επικοινωνίας

(1) Αφαιρέστε τη γρίλια πρόσληψης, το εμπρός πάνελ και το κάλυμμα ελέγχου. Ανατρέξτε στην ενότητα "3.2. Αφαίρεση και επανατοποθέτηση εξαρτημάτων".
(2) Εισάγετε την πλακέτα στα κλίπ (2 θέσεις). Πέστε κάτω την πλακέτα μέχρι να κλειδώσει το κλίπ στην κάτω πλευρά.

Klitt Klitt Επικοινωνία PCB

(3) Συνδέστε τον πίνακα ακροδεκτών στην εσωτερική μονάδα χρησιμοποιώντας 1 βίδα (προαιρετικό παρελκόμενο).
(4) Συνδέστε το βύσμα του καλωδίου με τον πυρήνα ΕΜΙ στο ΡΕΒ της επικοινωνίας και, στη συνέχεια, στερεώστε το με το δέσιμο καλωδίου (εξάρτημα για την επιλογή).

Ρευματοδότης Μπλοκ ακροδεκτών

(5) Συνδέστε το κιτ επικοινωνίας και την κύρια μονάδα.

(6) Συνδέστε το καλώδιο του ενσύρματου τηλεχειριστηρίου με το μπλοκ ακροδεκτών, όπως φαίνεται στην εικόνα.

Zώνη καλωδίων (εξάρτημα για προαιρετική επιλογή) Bīda (μεγάλη, αξεσουάρ για την επιλογή) Συνδετήρας (CN300) Συνδετήρας (CN301) Μπλοκ ακροδεκτών Γλωττίδα Καλώδιο με βύσμα (εξάρτημα για επιλογή) Συνδετήρας (CN13) Σφιγκτήρας καλωδίου (εξάρτημα για προαιρετική επιλογή) Bīda (μικρό, εξάρτημα για προαιρετική επιλογή) Καλώδιο ενσύρματου τηλεχειριστηρίου

(7) Επανατοποθετήστε το κάλυμμα ελέγχου, το εμπρός πάνελ και τη γρίλια πρόσληψης.

4.2. Ομαδοποιημένος έλεγχος

ΣΗΜΕΙΩΣΕΙΣ:

• Βεβαιωθείτε ότι έχετε απενεργοποιήσει το πρόγραμμα εξοικονόμησης ενέργειας (αισθητήρας παρουσίας ατόμων) του ασύρματου τηλεχειριστηρίου όταν χρησιμοποιείτε τον ομαδοποιημένο έλεγχο. Διαφορετικά, δεν μπορείτε να χρησιμοποιήσετε το κλιματιστικό από το ασύρματου τηλεχειριστήριο.
• Δεν μπορείτε να χρησιμοποιήσετε μαζί τον έλεγχο ομάδας και το ασύρματο LAN.

4.2.1. Σύστημα ομαδοποιημένου ελέγχου

Υπάρχει δυνατότητα χειρισμού πολλών εσωτερικών μονάδων ταυτόχρονα χρησιμοποιώντας μόνο ένα τηλεχειριστήριο.

*Отан υπάρχουν συνδεδεμένες εσωτερικές μονάδες διαφορετικών τύπων (όπως επιτοίχιου τύπου και τύπου κασέτας, τύπου κασέτας και τύπου αγωγού ή άλλοι συνδυασμοί) μέσω συστήματος ομαδοποιημένου ελέγχου, ορισμένες λειτουργίες ενδέχεται να μην είναι διαθέσιμες.

(1) Συνδέστε έως και 16 εσωτερικές μονάδες σε ένα σύστημα.

A, B, C, D, E : Καλώδιο τηλεχειριστηρίου.

A+B+C+D+E ≤ 500 m.

Παράδειγμα μεθόδου καλωδίωσης

Εσιτερική μονάδα 1 Εσιτερική μονάδα 2 Εσιτερική μονάδα 3 Εσιτερική μονάδα 4

1/2 Y1 Y2 1/2 Y1 Y2 1/2 Y1 Y2 1/2 Y1 Y2 Tηλεχειριστήριο Καλώδιο τηλεχειριστηρίου Καλώδιο τηλεχειριστηρίου

ΣΗΜΕΙΩΣΗ:

"1 / Y1": 1 ή Y1, "2 / Y2": 2 ή Y2

(2) Αυτόματη ρύθμιση διευθύνσεων

- Οι διευθύνσεις θα οριστούν αυτόματα την πρώτη φορά που θα θέσετε σε λειτουργία αυτή τη μονάδα. Σε αυτήν την περίπτωση, μην αλλάξετε τη διεύθυνση του τηλεχειριστηρίου για την εσωτερική μονάδα.

4.2.2. Λειτουργία Lead Lag (Καθυστέρηση αιχμής)

• Η λειτουργία Lead Lag (Καθυστέρηση αιχμής) είναι λειτουργία του ενσύρματου τηλεχειριστηρίου.
• Κατά την ενεργοποίηση της λειτουργίας Lead lag (Καθυστέρηση αιχμής), οι εσωτερικές μονάδες στην ομάδα RC σταματούν εναλλάξ 1 ή 2 κάθε φορά.

■ Ρύθμιση εσωτερικής μονάδας

(1) Συνδέστε 2 ή περισσότερες εσωτερικές μονάδες και το ενσύρματο τηλεχειριστήριο (προαιρετικό) σε κάποια ομάδα.
(2) Ενεργοποιήστε την εσωτερική μονάδα.
(3) Αλλάξτε τη ρύθμιση λειτουργίας σύμφωνα με τον παρακάτω πίνακα. Για λεπτομέρειες, ανατρέξτε στο "5. ΡΥΘΜΙΣΗ ΛΕΙΤΟΥΡΓΙΑΣ".

Αριθμός λειτουργίας	Τιμή ρύθμισης
42	01
48	01
96	01

(4) Απενεργοποιήστε την εσωτερική μονάδα και, στη συνέχεια, ενεργοποιήστε την ξανά.

■ Ρύθμιση ενσύρματου τηλεχειριστηρίου

(1) Επιλέξτε "Enable" (Ενεργοποίηση) στην οθόνη "Initial Setting > Lead Lag Setting > Enable/Disable" (Αρχική ρύθμιση > Ρύθμιση καθυστέρησης αίχμής > Ενεργοποίηση/Απενεργοποίηση).
* Για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο λειτουργίας και στο εγχειρίδιο εγκατάστασης του ενσύρματου τηλεχειριστηρίου.

ΣΗΜΕΙΩΣΕΙΣ:

• Όταν η λειπουργία Lead Lag (Καθυστέρηση αιχμής) έχει ρυθμιστεί σε Enable (Ενεργοποίηση), δεν είναι δυνατή η λειπουργία με το παρεχόμενο ασύρματο τηλεχειριστήριο και τον διακόπτη της κύριας μονάδας.
• Σε περίπτωση έκτακτης ανάγκης, απενεργοποιήστε τον διακόπτη κυκλώματος του κλιματιστικού για να απενεργοποιήσετε το κλιματιστικό.

5. PYOMIŠH ΛΕΙΤΟΥΡΓΙΑΣ

Εκτελέστε τη διαδικασία ρύθμισης λειτουργίας ανάλογα με τις συνθήκες εγκατάστασης. χρησιμοποιώντας το τηλεχειριστήριο.

• Βεβαιωθείτε όπ έχουν ολοκληρωθεί οι εργασίες καλωδίωσης για την εξωτερική μονάδα.

• Βεβαιωθείτε ότι είναι τοποθετημένο το κάλυμμα του κουτιού ηλεκτρικών στην εξωτερική μονάδα.

• Αυτή η διαδικασία αλλάζει τις ρυθμίσεις λειτουργίας που χρησιμοποιούνται για τον έλεγχο της εσωτερικής μονάδας ανάλογα με τις συνθήκες εγκατάστασης. Αν οι ρυθμίσεις δεν είναι σωστές, ενδέχεται να προκληθεί δυσλειτουργία της μονάδας.

• Αφού ενεργοποιήσετε τη μονάδα, εκτελέστε τη διαδικασία ρύθμισης λειτουργίας ανάλογα με τις συνθήκες εγκατάστασης, χρησιμοποιώντας το τηλεχειριστήριο.
• Οι ρυθμίσεις καθορίζονται επιλέγοντας μεταξύ των ακόλουθων δύο: Αριθμός λειτουργίας ή τιμή ρύθμισης.
• Οι ρυθμίσεις δεν αλλάζουν αν επιλέξετε μη έγκυρους αριθμούς ή τιμές ρύθμισης.

■ Επιλογή του αριθμού λειτουργίας και της τιμής ρύθμισης

(1) Ενώ πιέζετε [POWERFUL] και [TEMP. () ταυτόχρονα, πατήστε [RESET] για να μπείτε στη λειτουργία ρύθμισης λειτουργίας.
(2) Πατήστε το κουμπί [10°C HEAT] (Θέρμανση 10°C).
(3) Πατήστε το κουμπί [TEMP. (Λ/ V)] (Θερμοκρασία) για να επιλέξετε τον αριθμό λειτουργίας. (Πατήστε το κουμπί [10°C HEAT] (Θέρμανση 10°C) για εναλλαγή μεταξύ δεξιών και αριστερών ψηφίων.)
(4) Πατήστε το κουμπί [POWERFUL] (Ισχυρή) για να προχωρήσετε στην τιμή ρύθμισης. (Πατήστε πάλι το κουμπί [POWERFUL] (Ισχυρή) για να επιστρέψετε στην επιλογή αριθμού λειτουργίας.)

(5) Πατήστε το κουμπί [TEMP. (Λ/ V)] (Θερμοκρασία) για να επιλέξετε τιμή ρύθμισης. (Πατήστε το κουμπί [10°C HEAT] (Θέρμανση 10°C) για εναλλαγή μεταξύ δεξιών και αριστερών ψηφίων.)

(6) Πατήστε μία φορά το κουμπί [MODE] (Κατάσταση). Βεβαιωθείτε ότι ακούγεται ένας χαρακτηριστικός ήχος (μπιπ).

(7) Στη συνέχεια, πατήστε το κουμπί [START/STOP(ψ/1)] (Έναρξη/Διακοπή) μία φορά για να αποθηκεύσετε τη ρύθμιση λειτουργίας. Βεβαιωθείτε ότι ακούγεται ένας χαρακτηριστικός ήχος (μπιπ).

(8) Πατήστε το κουμπί [RESET] (Επαναφορά) για να ακυρώσετε την κατάσταση ρύθμισης λειτουργίας.

(9) Αφού ολοκληρώσετε τη ρύθμιση λειτουργίας, μην ξεχάσετε να αποσυνδέσετε και να συνδέσετε ξανά την τροφοδοσία ρεύματος.

Αφού αποσυνδέστε την τροφοδοσία ρεύματος, περιμένετε τουλάχιστον 30 δευτερόλεπτα πριν να την επανασυνδέσετε. Η ρύθμιση λειτουργίας δεν θα τεθεί σε ισχύ εάν δεν αποσυνδέσετε και επανασυνδέσετε την τροφοδοσία ρεύματος.

5.1. Λεπτομέρειες σχετικά με τη λειτουργία

■ Ένδειξη φίλτρου

Επιλέξτε τα κατάλληλα χρονικά διαστήματα για την εμφάνιση της ένδειξης φίλτρου στην εσωτερική μονάδα, ανάλογα με την εκτιμώμενη ποσότητα σκόνης στον αέρα του χώρου. Εάν δεν απαιτείται ένδειξη, επιλέξτε "Καμία ένδειξη" (03).

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
11	00	Στάνταρ (400 ώρες)
	01	Μεγάλο διάστημα (1000 ώρες)
	02	Μικρό διάστημα (200 ώρες)
	03	Καμία ένδείξη

■ Έλεγχος θερμοκρασίας χώρου για τον αισθητήρα της εσωτερικής μονάδας

Ανάλογα με το περιβάλλον εγκατάστασης, ενδέχεται να απαιτείται διόρθωση του αισθητήρα θερμοκρασίας χώρου.

Επιλέξτε την κατάλληλη ρύθμιση ελέγχου ανάλογα με το περιβάλλον εγκατάστασης. Η θερμοκρασία του αισθητήρα θερμοκρασίας χώρου διορθώνεται ως εξής:

Διορθωμένη θερμ. = θερμ. του αισθητήρα θερμ. χώρου – τιμή διόρθωσης θερμ. Παράδειγμα διόρθωσης:

Όταν η θερμοκρασία του αισθητήρα θερμοκρασίας χώρου είναι 26°C και η τιμή ρύθμισης είναι "03" (-1,0°C), η διορθωμένη θερμοκρασία θα είναι 27°C (26°C – [-1,0°C]).

Οι τιμές διόρθωσης θερμοκρασίας αντιπροσωπεύουν τη διαφορά από τη “Στάνταρ ρύθμιση” (00) (συνιστώμενη τιμή κατασκευαστή).

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας		Τιμή ρύθμισης	Περιγραφή ρύθμισης
30(Για ψύξη)	31(Για θέρμαν-ση)	00 Στάνταρ ρύθμιση ♦
		01 Καμία διόρθωση 0,0 °C (0 °F)
		02 -0,5 °C (-1 °F)	Περισσάτερη ψύξηΛιγότερη θέρμανοη
		03 -1,0 °C (-2 °F)
		04 -1,5 °C (-3 °F)
		05 -2,0 °C (-4 °F)
		06 -2,5 °C (-5 °F)
		07 -3,0 °C (-6 °F)
		08 -3,5 °C (-7 °F)
		09 -4,0 °C (-8 °F)
		10 +0,5 °C (+1 °F)	Λιγότερη ψύξη Περισσάτερη θέρμανοη
		11 +1,0 °C (+2 °F)
		12 +1,5 °C (+3 °F)
		13 +2,0 °C (+4 °F)
		14 +2,5 °C (+5 °F)
		15 +3,0 °C (+6 °F)
		16 +3,5 °C (+7 °F)
		17 +4,0 °C (+8 °F)

■ Έλεγχος θερμοκρασίας χώρου για τον αισθητήρα του ενσύρματου τηλεχειριστηρίου

Ανάλογα με το περιβάλλον εγκατάστασης, ενδέχεται να απαιτείται διόρθωση του αισθητήρα θερμοκρασίας χώρου του ενσύρματου τηλεχειριστηρίου.

Επιλέξτε την κατάλληλη ρύθμιση ελέγχου ανάλογα με το περιβάλλον εγκατάστασης. Για να αλλάξετε αυτήν τη ρύθμιση, ορίστε τη Λειτουργία 42 σε “Αμφότεροι” (01).

Βεβαιωθείτε ότι στην οθόνη του τηλεχειριστηρίου εμφανίζεται το εικονίδιο αισθητήρα θερμοκρασίας.

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας		Τιμή ρύθμισης	Περιγραφή ρύθμισης
35(Για ψύξη)	36(Για θέρμαν-ση)	00 Καμία διόρθωση ◆
		01 Καμία διόρθωση 0,0 °C (0 °F)
		02 -0,5 °C (-1 °F)	Περισσάτερη ψύξηΛυγότερη θέρμανση
		03 -1,0 °C (-2 °F)
		04 -1,5 °C (-3 °F)
		05 -2,0 °C (-4 °F)
		06 -2,5 °C (-5 °F)
		07 -3,0 °C (-6 °F)
		08 -3,5 °C (-7 °F)
		09 -4,0 °C (-8 °F)
		10 +0,5 °C (+1 °F)	Λυγότερη ψύξη Περισσάτερη θέρμανση
		11 +1,0 °C (+2 °F)
		12 +1,5 °C (+3 °F)
		13 +2,0 °C (+4 °F)
		14 +2,5 °C (+5 °F)
		15 +3,0 °C (+6 °F)
		16 +3,5 °C (+7 °F)
		17 +4,0 °C (+8 °F)

■ Autómatn επανεκκίνηση

Ενεργοποίηση ή απενεργοποίηση της αυτόματης επανεκκίνησης ύστερα από διακοπή ρεύματος.

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
40	00 Ενεργό ◆
	01	Ανενεργό

* Η αυτόματη επανεκκίνηση είναι μια λειτουργία έκτακτης ανάγκης, για περιπτώσεις διακοπής ρεύματος κ.λπ. Μην προσπαθήσετε να χρησιμποιήσετε αυτήν τη λειτουργία σε κανονικές συνθήκες λειτουργίας. Βεβαιωθείτε ότι χειρίζεστε τη μονάδα μέσω τηλεχειριστηρίου ή εξωτερικής συσκευής.

■ Αλλαγή αισθητήρα θερμοκρασίας χώρου

(Μόνο για ασύρματο τηλεχειριστήριο)

Ότον χρησιμοποιείτε τον αισθητήρα θερμοκρασίας του ενσύρματου τηλεχειριστηρίου, αλλάξτε τη ρύθμιοη σε "Αμφότεροι" (01).

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
42	00	Εσωτερική μονάδα
	01	Αμφότεροι

00: Είναι ενεργός ο αισθητήρας της εσωτερικής μονάδας.

01: Είναι ενεργός τόσο ο αισθητήρας της εσωτερικής μονάδας όσο και ο αισθητήρας του

ενσύρματου τηλεχειριστηρίου

* Ο αισθητήρας του τηλεχειριστήρίου πρέπει να ενεργοποιηθεί χρησιμοποιώντας το τηλεχειριστήριο

■ Προσαρμοσμένος κωδικός τηλεχειριστηρίου

(Μόνο για ασύρματο τηλεχειριστήριο)

Υπάρχει δυνατότητα αλλαγής του προσαρμοσμένου κωδικού της εσωτερικής μονάδας. Επιλέξτε τον κατάλληλο προσαρμοσμένο κωδικό.

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
44	00	A
	01	B
	02	C
	03	D

■ Έλεγχος εξωτερικής εισόδου

Υπάρχει δυνατότητα επιλογής της κατάστασης “Λεπουργία/Διακοπή” ή της κατάστασης “Βεβιασμένη διακοπή”.

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
46	00	Λειτουργία/διακοπή λειτουργίας 1 (Ενεργοποιημένο R.C.)
	01	(Απαγορευμένη ρύθμιση)
	02	Κατάσταση Βεβιασμένης διακοπής
	03	Λειτουργία/διακοπή λειτουργίας 2 (Απενεργοποιημένο R.C.)

■ Αλλαγή αισθητήρα θερμοκρασίας χώρου (Βοηθ.)

Για να χρησιμοποιήσετε μόνο τον αισθητήρα θερμοκρασίας του ενσύρματου τηλεχειριστήριου, αλλάξτε τη ρύθμιση σε "Ενσύρματο τηλεχειριστήριο" (01). Άυτή η λειτουργία δουλεύει μόνο εάν η ρύθμιση λειτουργίας 42 έχει τεθεί σε "Αμφότεροι" (01).

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
48	00	Αμφότεροι
	01	Ενσύρματο τηλεχειριστήριο

■ Έλεγχος ανεμιστήρα εσωτερικής μονάδας για εξοικονόμηση ενέργειας κατά την ψύξη

Ενεργοποιεί ή απενεργοποιεί τη λειτουργία εξοικονόμησης ενέργειας ελέγχοντας την περιστροφή του ανεμιστήρα της εσωτερικής μονάδας όταν η εξωτερική μονάδα έχει σταματήσει κατά τη λειτουργία ψύξης.

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
49	00	Ανενεργό
	01 Ενεργό
	02	Τηλεχειριστήριο

00: Όταν σταματήσει η εξωτερική μονάδα, ο ανεμιστήρας της εσωτερικής μονάδας λει- τουργεί συνεχώς, σύμφωνα με τη ρύθμιση στο τηλεχειριστήριο.

01: Όταν σταματήσει η εξωτερική μονάδα, ο ανεμιστήρας της εσωτερικής μονάδας λει- τουργεί διακοπτόμενα σε πολύ χαμηλή ταχύτητα.

02: Ενεργοποίηση ή απενεργοποίηση αυτής της λειτουργίας μέσω ρύθμισης του τηλεχειριστηρίου.

*Otan χρησμοποίετε ένα ενούμρο τηλεχειριστήριο χωρίς δυνατότητα ελέγου του ανεμιστήρα εσωτερικής μονάδας για εξοικούνηση ενέργειας στη λειουργία ψωζη, ή στον συνέδετε έναν μεταρτοπέα υνού διαχωρισμού, ή ρύθμιση δεν μπορεί να καδοριστεί χρησμοποιώντας το τηλεχειριστήριο. Επιλέξτε (00) ή (01). Για να ελέγετε εάν ένα τηλεχειριστήριο διαθέτει αυτήν τη λειουργία, ανατρέστε στο εγχειρίδιο λειουργίας του εν λόγω τηλεχειριστήριου.

■ Αλλαγή λειτουργιών για ακροδέκτη εξωτερικής εξόδου

Υπάρχει δυνατότητα αλλαγής των λειτουργιών του ακροδέκτη εξωτερικής εξόδου.

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
60	00	Κατάσταση λειτουργίας ◆
	01 έως 08	(Απαγορευμένη ρύθμιση)
	09	Κατάσταση σφάλματος
	10	Παράλληλη λειτουργία με εσωτερικούς ανεμιστήρες
	11	(Απαγορευμένη ρύθμιση)

■ Ειδική λειτουργία ψύξης

Χρησιμοποιείται για τη σταθεροποίηση της ψύξης όταν η θερμοκρασία περιβάλλοντος είναι χαμηλή. Κατάσταση Λειτουργίας : Σταθερή ψύξη

Ροή αέρα : Σταθερά Ηι

Καθορισμένη θερμοκρασία : 24 °C ( 76 °F ) έως 30 °C ( 88 °F )

(♦... Εργοστασιακή ρύθμιση)

Αριθμός λειτουργίας	Τιμή ρύθμισης	Περιγραφή ρύθμισης
96	00	Ανενεργό
	01 Ενεργό

ΣΗΜΕΙΩΣΕΙΣ:

• Εάν η τιμή ρύθμισης έχει οριστεί σε "Enable" (Ενεργοποίηση) (01), συνδέστε το ενσύρματο τηλεχειριστήριο (προαιρετικό).
• Μην χρησιμοποιείτε το ασύρματο τηλεχειριστήριο μετά τη ρύθμιση σε "Enable" (Ενεργοποίηση) (01).
  • Η φύξη ξεκινά αυτόματα μετά τη ρύθμιση της επιλογής "Enable" (Ενεργοποίηση) (01) και δεν είναι δυνατή η επικοινωνία με το ενούρματο τηλεχειριστήριο.
• Εάν εμφανιστούν σταγόνες νερού στην επιφάνεια της εσωτερικής μονάδας μετά τη ρύθμιση "Enable" (Ενεργοποίηση) (01), ορίστε την τιμή ρύθμισης σε "Disable" (Απενεργοποίηση) (00).

■ Καταγραφή ρυθμίσεων

Καταγράψτε τυχόν αλλαγές στις ρυθμίσεις στον ακόλουθο πίνακα.

Αριθμός λειτουργίας	Περιγραφή ρύθμισης Τιμή ρύθμισης
11 Ένδείξη φίλτρου
30	Έλεγχος θερμοκρασίας χώρου για τον μιαθέπηρα της εσωτερικής μονάδας	Ψύξη
31 Θέριαθέπηρα της εσωτερικής μονάδας
35	Έλεγχος θερμοκρασίας χώρου για τον μιαθέπηρα του ενσύρματου τηλεχειριστηρίου	Ψύξη
36 Θέριαθέπηρα του ενσύρματου τηλεχειριστηρίου
40 Αυτόματη επιανεκκίνηση
42 Αλλαγή αισθητήρα θερμοκρασίας χώρου
44 Προσαρμοσμένος κωδικός τηλεχειριστηρίου
46 Έλεγχος εξωτερικής εισόδου
48 Αλλαγή αισθητήρα θερμοκρασίας χώρου (Βοηθ.)
49	Έλεγχος ανεμιστήρα εσωτερικής μονάδας για εξοικονόμηση ενέργειας κατά την ψύξη
60 Αλλαγή λειτουργιών για ακροδέκτη εξωτερικής εξόδου
96 Ειδική λειτουργία ψύξης

Αφού ολοκληρώσετε τη ρύθμιση της λειτουργίας, μην ξεχάσετε να αποσυνδέσετε και να συνδέσετε ξανά την τροφοδοσία ρεύματος.

6. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

■ Στοιχεία ελέγχου

□ Είναι σωστή η λειτουργία όλων των πλήκτρων του τηλεχειριστηρίου; □ Ανάβουν κανονικά οι λυχνίες;
Λειτουργούν κανονικά οι περσίδες κατεύθυνσης της ροής αέρα;
□ Είναι κανονική η αποστράγγιση;
Υπάρχουν μη κανονικοί θόρυβοι και κραδασμοί κατά τη λειτουργία;

Μην αφήνετε το κλιματιστικό σε κατάσταση δοκιμαστικής λειτουργίας για μεγάλο χρονικό διάστημα.

■ Méodosos leitoupyías

Αφού συνδέσετε την τροφοδοσία ρεύματος, περιμένετε 1 λεπτό πριν ξεκινήσετε τη δοκιμαστική λειτουργία. Ανάλογα με την εγκατάστασή σας, επιλέξτε από τα ακόλουθα:

Μέσω του ασύρματου τηλεχειριστηρίου (με το [TEST RUN] (ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ))

(1) Για να ξεκινήσετε τη δοκιμαστική λειτουργία, πατήστε [START/STOP] (Εναρξη/Διακοπή) και [TEST RUN] (Δοκιμαστική λειτουργία) στο τηλεχείριστήριο.
(2) Για να τερματίσετε τη δοκιμαστική λειτουργία, πατήστε [START/STOP] (Έναρξη/Διακοπή) στο τηλεχειριστήριο.

■ Μέσω της εσωτερικής μονάδας ή της μονάδας δέκτη IR

(1) Για να εκκινήσετε τη δοκιμαστική λειτουργία, πατήστε [MANUAL AUTO] (Χειροκίνητη αυτόματη λειτουργία) στη μονάδα για περισσότερα από 10 δευτερόλεπτα (βεβιασμένη ψυξη).
(2) Για να τερματίσετε τη δοκιμαστική λειτουργία, πατήστε [MANUAL AUTO] (Χειροκίνητη αυτόματη λειτουργία) για περισσότερα από 3 δευτερόλεπτα ή πατήστε [START/STOP] (Έναρξη/Διακοπή) στο τηλεχειριστήριο.
(3) Οι ενδεικτικές λυχνίες Λειτουργίας και Χρονοδιακόπτη θα αναβοσβήνουν ταυτόχρονα στην κατάσταση δοκιμαστικής λειτουργίας.

■ Μέσω του ενσύρματου τηλεχειριστηρίου

(1) πληροφορίες σχετικά με τη μέθοδο χειρισμού, ανατρέξτε στο εγχειρίδιο εγκατάστασης και στο εγχειρίδιο λειτουργίας του ενσύρματου τηλεχειριστηρίου.

Η δοκιμή θέρμανσης θα ξεκινήσει σε λίγα λεπτά, όταν η επιλογή HEAT επιλέγεται από το τηλεχειριστήριο [μόνο μοντέλο ανακύκλωσης].

7. ΤΕΛΙΚΗ ΕΡΓΑΣΙΑ

(1) Μονώστε μεταξύ των σωλήνων.
• Μονώστε ξεχωριστά τους σωλήνες αναρρόφησης και κατάθλιψης.
• Για απίσθια, δεξιά και κάτω σωλήνωση, επικαλύψτε τη θερμομόνωση του σωλήνα σύνδεσης και τη θερμομόνωση του σωλήνα της εσωτερικής μονάδας και δέστε τες μαζί με ταινία βινυλίου έτσι ώστε να μην υπάρχει κενό.
(2) Στερεώστε πρασώρινά το καλώδιο σύνδεσης κατά μήκος του σωλήνα σύνδεσης με ταινία βινυλίου. (Τυλίξτε σε περίπου 1/3 του πλάτους της ταινίας από το κάτω άκρο του σωλήνα έτσι ώστε να μην μπαίνει νερό.)
(3) Στερεώστε τον σωλήνα σύνδεσης στον εξωτερικό τοίχο με στηρίγματα κ.λπ. (4) Γεμίστε το κενό μεταξύ της οπής του εξωτερικού τοίχου και του σωλήνα με στεγανωτικό έτσι ώστε να μην μπορεί να εισχωρήσει το νερό και ο αέρας.
(5) Στερεώστε το λάστιχο αποστράγγισης στον εξωτερικό τοίχο κ.λπ.
(6) Ελέγξτε την αποστράγγιση.

Στήριγμα*

Σωλήνας

Κάλυμμα εξωτερικού τοίχου* Στεγανωτικός στόκος* (Εξωτερικά)

Τοίχος
*Промήθεια τοπικά

Επικαλύψτε τη μόνωση Σωλήνας σύνδεσης (θερμομόνωση) Δέστε τους σωλήνες μαζί έτσι ώστε να μην υπάρχει κενό. Σωλήνας εσωτερικής μο- νάδας (θερμομόνωση) Ταινία βινυλίου* Σωλήνας Τυλίξτε με υφασμάτινη ταινία. Λάστιχο αποστράγγισης Υφασμάτινη ταινία (παρελκόμενο)

Η μόνωση του λάστιχου αποστράγγιούς χρηστιμοτοιείται σταν η διάμετρος του συλήνα αερίου είναι Φ12,70 ή μεγαλύτερη. Συνδέστε τον αυλήνα σύνδεσης (θερμομόνωση) με τον συλήνα της εσωτερικής πονέδας (θερμομόνωση) και τυλέστε τον με μόνωση λάστιχου αποστράγγιούς ωώσε να μην υπάρχει κενό.

ΣΩΣΤΟ Λάστικο αποστρόγνης Στήριγμα ΑΠΑΓΟΡΕΥΕΤΑΙ Ανασηκωμένο Κυματιστό Κατάληξη σε νερό

(7) Ανοίξτε τη γρίλια πρόσληψης στην εσωτερική μονάδα. Τοποβετήστε ένα φίλτρο καθαρισμού αέρα (παρελκόμενα) σε κάθε αναδιπλούμενη υποδοχή φίλτρου (παρελκόμενα) και συνόξετε το με το φίλτρο αέρα. Για πελτομέρεις σχετικά με τη συναρμολόγηση του φίλτρου αέρα, ανατρέξτε στο εγχειρίδιο λειτουργίας.

8. ΟΔΗΓΙΕΣ ΠΡΟΣ ΤΟΝ ΠΕΛΑΤΗ

Εξηγήστε στον πελάτη τα ακόλουθα, σύμφωνα με το εγχειρίδιο λειτουργίας:

(1) Méthodos ekkivnons kai termatiosmoú, εναλλayή leitoupyías, púθμιση θερμοκρασίας, χρονοδιακόπτης, αλλayή pońs aéra kai állies ενέργειες χερισμού με το τηλεχειριστήριο.
(2) Αφαίρεση και καθαρισμός φίλτρου αέρα, καθώς και τρόπος χρήσης των περσίδων κατεύθυνσης του αέρα.
(3) Παράδοση του εγχειριδίου λειτουργίας στον πελάτη.

9. ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΩΝ

Εάν χρησιμποιείτε ασύρματο τηλεχειριστήριο, η λυχνία στη μονάδα φωτογραφικού ανιχνευτή θα εμφανίζει τους κωδικούς φαλμάτων χρησιμποιώντας μοτίβα αναλαμπών. Εάν χρησιμποιείτε τηλεχειριστήριο με καλώδιο, οι κωδικοί φαλμάτων εμφανίζονται στην οθόνη του τηλεχειριστήριο. Δείτε τα μοτίβα αναλαμπών λυχνίας και τους κωδικούς φαλμάτων στον πίνακα. Οι ενδείξεις σφάλματος εμφανίζονται μόνο κατά τη λειτουργία.

Ο πίνακας κωδικών σφαλμάτων περιέχει και σφάλματα που δεν σχετίζονται με αυτό το προϊόν.

■ Ένδειξη σφάλματος στην εσωτερική μονάδα

δεικτική λυχνία OPERATION (λειτουργια) (πράσινη) εικτική λυχνία TIMER (χρονοδιακοπτης) (πορτοκαλί) Ενδεικτική λυχνία ECONOMY (οικονομία) (πράσινη)

LED1: Ενδεικτική λυχνία OPERATION (λειτουργια) (πράσινη) LED2: Ενδεικτική λυχνία TIMER (χρονοδιακοπτης) (πορτοκαλί) LED3: Ενδεικτική λυχνία ECONOMY (οικονομία) (πράσινη) * : Για ενούρματο τηλεχειριστήριο (προαιρετικό)

Ένδειξη σφάλματος			Κωδικόςσφάλματος*	Περιγραφή
LED1(πράσινο)	LED2(πορτοκαλί)	LED3(πράσινο)
●(1)	●(1)	◇	11	Σφάλμα σειριακής επικοινωνίας
●(1)	●(2)	◇	12	Σφάλμα επικοινωνίας ενσύρματουτηλεχειριστηρίου
●(1)	●(5)	◇	15	Ημιτελής δοκιμαστική λειτουργίαΣφάλμα αυτόματης ρύθμισης ροήςαέρα
●(1)	●(6)	◇	16	Σφάλμα σύνδεσης πλακέταςμετάδοσης περιφερειακής μονάδας
'Ενδειξη σφάλματος			Κωδικός σφάλματος*	Περιγραφή
LED1(πράσινο)	LED2(πορτοκαλί)	LED3(πράσινο)
●(1)	●(8)	◇	18	Σφάλμα εξωτερικής επικοινωνίας
●(2)	●(1)	◇	21	Σφάλμα ορισμού αριθμού μονάδας ή διευθυνσιόδτησης κυκλώματος ψυκτικού [Ταυτόχρονος 'Ελεγχος Πολλαπλών]
●(2)	●(2)	◇	22	Σφάλμα ικανότητας εσωτερικής μονάδας
●(2)	●(3)	◇	23	Σφάλμα συνδυασμού
●(2)	●(4)	◇	24	• Σφάλμα αριθμού μονάδας σύνδεσης (εσωτερική δευτερεύουσα μονάδα) [Ταυτόχρονος 'Ελεγχος Πολλαπλών]• Σφάλμα αριθμού μονάδας σύνδεσης (εσωτερική μονάδα ή μονάδα διακλάδωσης) [Ευέλικτος 'Ελεγχος Πολλαπλών]
●(2)	●(6)	◇	26	Σφάλμα ρύθμισης διεύθυνσης εσωτερικής μονάδας
●(2)	●(7)	◇	27	Σφάλμα διαμόρφωσης πρωτεύουσας μονάδας, δευτερεύουσας μονάδας [Ευέλικτος 'Ελεγχος Πολλαπλών]
●(2)	●(9)	◇	29	Σφάλμα αριθμού μονάδας σύνδεσης στο σύστημα του ενσύρματου τηλεχειριατηρίου
●(3)	●(1)	◇	31	Σφάλμα διακοπής παροχής ρεύματος
●(3)	●(2)	◇	32	Σφάλμα πληροφοριών μοντέλου PCB εσωτερικής μονάδας
●(3)	●(3)	◇	33	Σφάλμα ανίχνευσης κατανάλωσης ηλεκτρικού ρεύματος εσωτερικής μονάδας
●(3)	●(5)	◇	35	Σφάλμα εναλλαγής αυτόματου/μη αυτόματου
●(3)	●(9)	◇	39	Σφάλμα τροφοδοσίας ρεύματος εσωτερικής μονάδας για το μοτέρ ανεμιστήρα
●(3)	●(10)	◇	3A	Σφάλμα κυκλώματος επικοινωνίας εσωτερικής μονάδας (ενσύρματο τηλεχειριατηρίου)
●(4)	●(1)	◇	41	Σφάλμα αισθητήρα θερμοκρασίας χώρου
●(4)	●(2)	◇	42	Σφάλμα μεσαίου αισθητήρα θερμοκρασίας εναλλάκτη θερμότητας εσωτερικής μονάδας
●(4)	●(4)	◇	44	Σφάλμα αισθητήρα παρουσίας ατόμων
●(5)	●(1)	◇	51	Σφάλμα μοτέρ ανεμιστήρα εσωτερικής μονάδας
●(5)	●(3)	◇	53	Σφάλμα αντλίας αποστράγγισης
●(5)	●(4)	◇	54	Σφάλμα αντίστροφου VDD ηλεκτρικού καθαριστή αέρα
●(5)	●(5)	◇	55	Σφάλμα σετ φίλτρων
●(5)	●(7)	◇	57	Σφάλμα διαφράγματος
●(5)	●(8)	◇	58	Σφάλμα γρίλιας πρόσοληψης
●(5)	●(9)	◇	59	Σφάλμα μοτέρ 2 ανεμιστήρα εσωτερικής μονάδας (Ανεμιστήρας αριστερής πλευράς)
●(5)	●(10)	◇	5A	Σφάλμα μοτέρ 3 ανεμιστήρα εσωτερικής μονάδας (Ανεμιστήρας δεξιάς πλευράς)
●(5)	●(15)	◇	5U	Σφάλμα εσωτερικής μονάδας
●(6)	●(1)	◇	61	Σφάλμα αντίστροφης/απουσίας φάσης και καλωδίωσης εξωτερικής μονάδας
●(6)	●(2)	◇	62	Σφάλμα πληροφοριών μοντέλου κύριας πλακέτας εξωτερικής μονάδας ή σφάλμα επικοινωνίας
●(6)	●(3)	◇	63	Σφάλμα αντιστροφέα
●(6)	●(4)	◇	64	Σφάλμα ενεργού φίλτρου, σφάλμα κυκλώματος PFC
●(6)	●(5)	◇	65	• Σφάλμα ακροδέκτη L ασφάλειας • Σφάλμα θερμοκρασίας IPM
●(6)	●(8)	◇	68	Σφάλμα αύξησης θερμοκρασίας περιοριστή ρεύματος εξωτερικής μονάδας
●(6)	●(10)	◇	6A	Σφάλμα επικοινωνίας μικροεπεξεργαστών προβολής PCB
●(7)	●(1)	◇	71	Σφάλμα αισθητήρα θερμοκρασίας κατάθλιψης
●(7)	●(2)	◇	72	Σφάλμα αισθητήρα θερμοκρασίας συμπιεστή
●(7)	●(3)	◇	73	Σφάλμα αισθητήρα θερμοκρασίας υγρού εναλλάκτη εξωτερικής μονάδας
●(7)	●(4)	◇	74	Σφάλμα αισθητήρα εξωτερικής θερμοκρασίας

Ένδειξη σφάλματος			Κωδικόςσφάλματος*	Περιγραφή
LED1(πράσινο)	LED2(πορτοκαλί)	LED3(πράσινο)
●(7)	●(5)	◇	75	Σφάλμα αισθητήρα θερμοκρασίαςαναρρόφησης αερίων
●(7)	●(6)	◇	76	• Σφάλμα αισθητήραθερμοκρασίας 2-οδης βαλβίδας• Σφάλμα αισθητήραθερμοκρασίας τριοδης βαλβίδας
●(7)	●(7)	◇	77	Σφάλμα αισθητήρα θερμοκρασίαςψήκτρας
●(8)	●(2)	◇	82	• Σφάλμα αισθητήρα θερμ.εισαγωγής αερίου εναλλάκτηθερμότητας δευτ. ψύξης• Σφάλμα αισθητήραθερμοκρασίας εξαγωγής αερίουεναλλάκτη θερμότητας δευτ.ψύξης
●(8)	●(3)	◇	83	Σφάλμα αισθητήρα θερμοκρασίαςσωλήνα υγρού
●(8)	●(4)	◇	84	Σφάλμα αισθητήρα ρεύματος
●(8)	●(6)	◇	86	• Σφάλμα αισθητήρα πίεσηςκατάθλιψης• Σφάλμα αισθητήρα πίεσηςαναρρόφησης• Σφάλμα διακόπτη υψηλής πίεσης
●(9)	●(4)	◇	94	Ανίχνευση ενεργοποίησηςασφάλειας
●(9)	●(5)	◇	95	Σφάλμα ανίχνευσης θέσης ρότορασυμπιεστή (μόνιμη διακοπή)
●(9)	●(7)	◇	97	Σφάλμα μοτέρ 1 ανεμιστήραεξωτερικής μονάδας
●(9)	●(8)	◇	98	Σφάλμα μοτέρ 2 ανεμιστήραεξωτερικής μονάδας
●(9)	●(9)	◇	99	Σφάλμα 4-οδης βαλβίδας
●(9)	●(10)	◇	9A	Σφάλμα πηνίου(βαλβίδα εκτόνωσης)
●(10)	●(1)	◇	A1	Σφάλμα θερμοκρασίας κατάθλιψης
●(10)	●(3)	◇	A3	Σφάλμα θερμοκρασίας συμπιεστή
●(10)	●(4)	◇	A4	Σφάλμα υψηλής πίεσης
●(10)	●(5)	◇	A5	Σφάλμα χαμηλής πίεσης
●(10)	●(11)	◇	AC	Σφάλμα θερμ. ψύκτρας
●(13)	●(2)	◇	J2	Σφάλμα κουπών διακλάδωσης[Ευέλικτος Έλεγχος Πολλαπλών]

Κατάσταση λειτουργίας οθόνης ● : Ανάβει 0,5s / Σβήνει 0,5s
◇ : Ανάβει 0,1s / Σβήνει 0,1s
( ) : Αριθμός αναλαμπών

■ Κωδικός σφάλματος στο ενσύρματο τηλεχειριστήριο (προαιρετικό)

Ελέγξτε το σφάλμα

1. Εάν συμβεί κάποισ φάλμα, εμφανίζεται ένα εικονίδιο σφάλματος στην "οθόνη λειπουργίας Παρακολούθησης". Αγγίξτε το [Status] (Κατάσταση) στην "οθόνη λειπουργίας Παρακολούθησης". Εμφανίζεται η οθόνη "Κατάσταση".
2. Αγγίξτε το [Error Information] (Πληροφορίες σφάλματος) στην οθόνη "Κατάσταση". Εμφανίζεται η οθόνη "Πληροφορίες σφάλματος". (Εάν δεν υπάρχουν σφάλματα, η ένδειξη [Error Information] (Πληροφορίες σφάλματος) δεν θα εμφανίζεται.)

3. Οι διψήφιοι αρίθμοί αντιστοιχούν στον κωδικό σφάλματος στον πίνακα. Αγγίξτε το [Next page] (Επόμενη σελίδα) (ή [Previous page] (Προηγούμενη σελίδα)) για εναλλαγή σε άλλες συνδεδεμένες εσωτερικές μονάδες.

4. 1. 1.
