ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ASYE09GACH FUJITSU

ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ (Επιτοιχιος τύπος)

Διατηρήστε το παρόν εγχειρίδιο για μελλοντική αναφορά.

ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ

AP. ΕΞΑΡΤΗΜΑΤΟΣ 9377772084

Εσωτερική μονάδα συστήματος VRF (Επιτοιχιος τύπος)

ΠΕΡΙΕΧΟΜΕΝΑ

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 1

ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ 1

ΑΥΤΟΜΑΤΗ-ΜΗ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ.... 2

ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΚΥΚΛΟΦΟΡΙΑΣ ΤΟΥ ΑΕΡΑ ...... 2

ΣΥΜΒΟΥΛΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 2

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ 3

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ......4

ΠΡΟΔΙΑΓΡΑΦΕΣ 5

ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Πριν χρησιμοποιήσετε τη συσκευή, διαβάστε προσεκτικά αυτές τις "ΠΡΟΦΥΛΑΞΕΙΣ" και λειτουργήστε την με τον σωστό τρόπο.
• Όλες οι οδηγίες σε αυτή την ενότητα σχετίζονται με την ασφάλεια. Βεβαιωθείτε ότι διατηρείτε ασφαλείς συνθήκες λειτουργίας.
• Τα σήματα "ΠΡΟΕΙΔΟΠΟΙΗΣΗ" και "ΠΡΟΣΟΧΗ" έχουν τις παρακάτω σημασίες σε αυτές τις οδηγίες:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Αυτό το σήμα υποδεικνύει διαδικασίες οι οποίες, αν εκτελεστούν εσφαλμένα, ενδέχεται να προκαλέσουν σοβαρό τραυματισμό ή θάνατο του χρήστη.
⚠️ ΠΡΟΣΟΧΗ	Αυτό το σήμα υποδεικνύει διαδικασίες οι οποίες, αν δεν εκτελεστούν σωστά, μπορεί πιθανόν να προκαλέσουν τραυματισμό του χρήστη ή υλικές ζημιές.

ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗ ΧΡΗΣΗ

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Μην εκτίθεστε απ' ευθείας στην ροή του αέρα από το κλιματιστικό για μεγάλο χρονικό διάστημα.
• Μην εισάγετε δάχτυλα ή αντικείμενα στη θύρα εξόδου ή στη γρίλια εισαγωγής αέρα.
• Εκτός από περιπτώσεις ΕΠΕΙΓΟΥΣΑΣ ΑΝΑΓΚΗΣ, μην απενεργοποιείτε ποτέ τον κύριο όπως και τον δευτερεύοντα διακόπτη τροφοδοσίας των εσωτερικών μονάδων κατά τη διάρκεια της λειτουργίας. Θα προκληθεί σφάλμα συμπιεστή καθώς και διαρροή νερού.

Αρχικά, διακόψτε τη λειτουργία της εσωτερικής μονάδας μέσω της μονάδας ελέγχου, του μετατροπέα ή της εξωτερικής συσκευής εισόδου και, στη συνέχεια, κλείστε το διακόπτη.

Βεβαιωθείτε ότι ο χειρισμός θα γίνει μέσω της μονάδας ελέγχου, του μετατροπτέα ή της εξωτερικής συσκευής εισόδου.

• Αν το καλώδιο παροχής ρεύματος αυτής της συσκευής έχει φθαρεί, θα πρέπει να αντικατασταθεί μόνο από εξουσιοδοτημένο τεχνικό προσωπικό, δεδομένου ότι απαιτούνται ειδικά εργαλεία και συγκεκριμένο καλώδιο.
• Εάν τύχει να διαρρεύσει ψυκτικό υγρό, σβήστε όλες τις εστίες φωτιάς, αερίστε το χώρο και επικοινωνήστε με εξουσιοδοτημένο τεχνικό προσωπικό.

ΠΡΟΣΟΧΗ

• Αερίζετε σποραδικά τον χώρο κατά τη διάρκεια της χρήσης.
• Μην το χρησιμοποιείτε σε εφαρμογές που περιλαμβάνουν αποθήκευση τροφίμων, φυτών ή ζώων, συσκευών ακριβείας ή έργων τέχνης.
• Μην τοποθετείτε ζώα ή φυτά απ' ευθείας στην ροή του αέρα.
• Μην κατευθύνετε την ροή του αέρα σε τζάκια ή συσκευές θέρμανσης.
• Μην μπλοκάρετε ή καλύπτετε τις θύρες εισαγωγής και εξαγωγής.
• Μην σκαρφαλώνετε στο κλιματιστικό και μην τοποθετείτε αντικείμενα πάνω του.
• Μην τοποθετείτε βάζα με λουλούδια ή δοχεία με νερό πάνω στο κλιματιστικό.
• Μην κρεμάτε αντικείμενα από την εσωτερική μονάδα.
• Μην τοποθετείτε ο, πιδήποτε κάτω από την εσωτερική μονάδα που δεν πρέπει να βραχεί.

• Πάντα να κατεβάζετε τον ασφαλειοδιακόπτη όταν καθαρίζετε το κλιματιστικό ή το φίλτρο αέρα.

• Μην περιχύνετε νερό ή διάλυμα καθαρισμού απ' ευθείας στη μονάδα, και μην πλένετε με αυτά τη μονάδα.

• Μην εκθέτετε το κλιματιστικό απευθείας σε νερό.
• Μην χειρίζεστε το κλιματιστικό με βρεγμένα χέρια.
• Ελέγχετε την κατάσταση της βάσης τοποθέτησης για τυχόν ζημιά.
• Να το λειτουργείτε μόνο με τα φίλτρα του αέρα εγκατεστημένα.
• Μην πίνετε το νερό που έχει αποστραγγιστεί από το κλιματιστικό.
• Μην ασκείτε μεγάλη πίεση στις ψήκτρες της συσκευής.
• Μην χρησιμοποιείτε εύφλεκτα αέρια κοντά στο κλιματιστικό.
• Μην αγγίζετε τις σωληνώσεις κατά τη διάρκεια της λειτουργίας.

Βεβαιωθείτε ότι δεν υπάρχει ηλεκτρονικός εξοπλισμός σε απόσταση μικρότερη του 1 μ. από την εσωτερική ή την εξωτερική μονάδα.

- Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανόμενων των παιδιών) με μειωμένες συματικές, αισθητικές η νοητικές ικανότητες, η έλλειψη εμπειρίας και γνώσης, εκτός αν έχουν λάβει επίβλεψη η οδηγίες που αφορούν τη χρήση της συσκευής από ένα υπεύθυνο για την ασφαλεια τους άτομο. Τα παιδία πρέπει να επίβλέπονται έτοι ώστε να διασφαλίζεται ότι δεν παιζουν με τη συσκευή.

Σημείωση: Η εναλλαγή της κατάστασης λειτουργίας στο σύστημα ανάκτησης θερμότητας μπορεί να απαιτήσει κάποιο χρόνο προετοιμασίας για λειτουργία. Παρακαλούμε σημειώστε ότι δεν πρόκειται για δυσλειτουργία.

ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

ΠΡΟΣΟΧΗ

• Μην επιχειρήσετε να εγκαταστήσετε αυτό το κλιματιστικό μόνοι σας.
• Αυτή η μονάδα δεν περιέχει εξαρτήματα που επιδέχονται επισκευής από τον χρήστη.

Να συμβουλεύεστε πάντα πιστοποιημένο τεχνικό προσωπικό για επισκευές.

• Όταν μετακομίζετε, να απευθύνεστε σε εξουσιοδοτημένο προσωπικό του σέρβις για την αποσύνδεση και την εγκατάσταση της μονάδας.
  • Η μονάδα πρέπει να είναι γειωμένη.
• Βεβαιωθείτε ότι θα πραγματοποιηθούν σωστά οι εργασίες αποστράγγισης.
• Αποφύγετε την εγκατάσταση του κλιματιστικού κοντά σε τζάκι ή άλλη συσκευή θέρμανσης.
• Όταν εγκαθιστάτε την εσωτερική και την εξωτερική μονάδα, λάβετε τις κατάλληλες προφυλάξεις για να αποτρέψετε την πρόσβαση σε παιδιά.

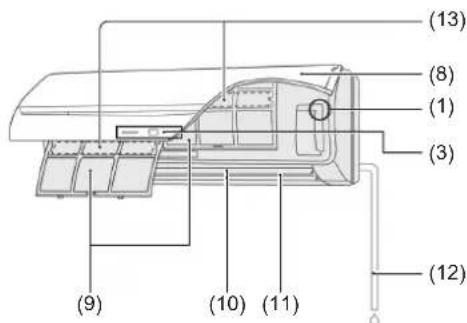

ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ

(13) (8) (1) (3) (9) (10) (11) (12)

(1) (2) MANUAL AUTO

(3) (4) (5) (6) (7)

(8)

(1) Πίνακας Ελέγχου Λειτουργίας
(2) Πλήκτρο MANUAL AUTO (ΑΥΤΟΜΑΤΗΣ-ΜΗ ΑΥΤΟΜΑΤΗΣ): Αυτό χρησιμοποιείται για τη λειτουργία όταν δεν υπάρχει διαθέσιμο τηλεχειριστήριο.
(3) Ενδεικτικές Λυχνίες
(4) Ενδεικτική Λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (πράσινη): Ανάβει κατά τη λειτουργία.
(5) Ενδεικτική Λυχνία TIMER (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ) (πορτοκαλί): Ανάβεί όταν λειτουργεί ο χρονοδιακόπτης.
(6) Δέκτης Σήματος Τηλεχειριστηρίου: Εδώ λαμβάνονται τα σήματα από το τηλεχειριστήριο.

(7) Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (κόκκινη): Ανάβεί εάν λερωθεί το φίλτρο. Καθαρίστε το φίλτρο, ανατρέχοντας στο "ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ". Σβήνει όταν πατηθεί το πλήκτρο RESET (ΕΠΑΝΑΦΟΡΑ) μετά τον καθαρισμό.

Σχάρα Εισαγωγής(8)

Φίλτρο Αέρα(9)

(10) Περσίδα Κατεύθυνσης Ροής Αέρα

(11) Περσίδα Αριστερά-Δεξιά (πίσω από την Περσίδα Κατεύθυνσης Ροής Αέρα)

Λάστιχο Αποστράγγισης(12)

(13) Φίλτρο καθαρισμού & απόσμησης αέρα

Μονάδα ελέγχου (προαιρετική)

Ασύρματο τηλεχειριστήριο

Ενσύρματο τηλεχειριστήριο

Απλό τηλεχειριστήριο

Για μέθοδο λειτουργίας, παρακαλούμε ανατρέξτε στο Εγχειρίδιο Λειτουργίας της κάθε συσκευής.

AYTOMATH-MH AYTOMATH ΛΕΙ- ΤΟΥΡΓΙΑ

Χρησιμοποιείτε τη λειτουργία MANUAL AUTO στην περίπτωση που το τηλεχειριστήριο έχει χαθεί ή δεν είναι διαθέσιμο.

ΠΡΟΣΟΧΗ

Μην πατάτε το πλήκτρο MANUAL AUTO (ΑΥΤΟΜΑΤΗΣ-ΜΗ ΑΥΤΟ-MΑΤΗΣ) με βρεγμένα χέρια ή αἰχμηρά αντικείμενα, αλλιώς μπορεί να προκληθεί ηλεκτροπληξία ή δυσλειτουργία.

Εκκίνηση της Λειτουργίας

Πατήστε το πλήκτρο MANUAL AUTO (ΑΥΤΟΜΑΤΗΣ-ΜΗ ΑΥΤΟΜΑΤΗΣ) στον πίνακα ελέγχου λειτουργίας.

Η λειτουργία μπορεί να οριστεί με τις ακόλουθες ρυθμίσεις.

Κατάσταση Λειτουργίας	AUTO (AYTOMATH):Όταν δεν γίνεται επιλογή της αυτόματης λειτουργίας, θα λειτουργήσει με τον ίδιο τρόπο όπως και οι άλλες εσωτερικές μονάδες στο ίδιο σύστημα.(Όταν οι άλλες εσωτερικές μονάδες στο ίδιο σύστημα δεν λειτουργούν, το κλιματιστικό θα λειτουργήσει στην ψύξη.)
Ταχύτητα Ανεμιστήρα	AUTO (AYTOMATO)
Ρύθμιση Θερμοκρασίας	23 °C

Διακοπή της Λειτουργίας

Πατήστε το πλήκτρο MANUAL AUTO (ΑΥΤΟΜΑΤΗΣ-ΜΗ ΑΥΤΟΜΑΤΗΣ) στον πίνακα ελέγχου λειτουργίας.

ΡΥΘΜΙΣΗ ΤΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΚΥΚΛΟΦΟΡΙΑΣ ΤΟΥ ΑΕΡΑ

Η κάθετη κατεύθυνση του αέρα μπορεί να ελεγχθεί από τη μονάδα ελέγχου. Η οριζόντια κατεύθυνση του αέρα μπορεί να ρυθμιστεί χειροκίνητα γυρίζοντας τις περσίδες Αριστερά-Δεξιά.

Κάθετη κατεύθυνση

(1) (2) (3) (4)

Cooling & Dry (Ψύξη & Αφύγρανση) : (1), (2), (3), (4) Θέρμανση : (1), (2), (3), (4)

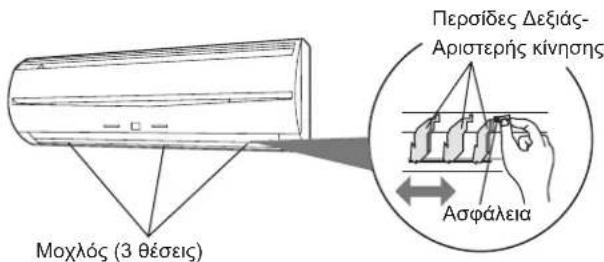

Οριζόντια κατεύθυνση

Μοχλός (3 θέσεις) Περσίδες Δεξιάς- Αριστερής κίνησης Ασφάλεια

ΣΥΜΒΟΥΛΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

Λειτουργία και Απόδοση

Περί της κατάστασης προτεραιότητας και αναμονής

- Μπορούν να συνδεθούν πολλαπλές εσωτερικές μονάδες εντός του ίδιου συστήματος. Ανάλογα με το σύστημα, υπάρχουν περιορισμοί στην κατάσταση λειτουργίας.

Κατάσταση προτεραιότητας στην ψύξη	Όταν οι άλλες εσωτερικές μονάδες εντός του ίδιου συστήματος λειτουργούν στην ψύξη ή την αφύγραν- ση, δεν γίνεται επιλογή της θέρμανσης ταυτόχρονα.
Κατάσταση προτεραιότητας στη θέρμανση	Όταν οι άλλες εσωτερικές μονάδες εντός του ίδιου συστήματος λειτουργούν στη θέρμανση, δεν γίνεται επιλογή της λειτουργίας ψύξης ή αφύγρανσης ταυτόχρονα.
Κατάσταση αναμονής	Η κατάσταση αναμονής ενεργοποιείται όταν 2 ή περισσότερες εσωτερικές μονάδες ενεργοποιούνται ταυτόχρονα σε διαφορετική λειτουργία. Οποιαδήποτε εσωτερική μονάδα εκτός της λειτουργίας προτεραι- ότητας θα παραμείνει σε αναμονή έως ότου αλλάξει η κατάσταση προτεραιότητας (η λειτουργία ξεκινά μόλις αλλάξει η προτεραιότητα).Τότε, ανάβει η ενδεικτική λυχνία λειτουργίας (πράσινη) και αναβοσβήνει η ενδεικτική λυχνία χρονοδιακόπτη (πορτοκαλί).

Χαμηλή θερμοκρασία περιβάλλοντος

- Όταν πέσει η εξωτερική θερμοκρασία, οι ανεμιστήρες της εξωτερικής μονάδας ενδέχεται να αλλάξουν σε χαμηλή ταχύτητα ή ένας από τους ανεμιστήρες ενδέχεται να διακοπεί προσωρινά.

Απόδοση θέρμανσης

• Η θέρμανση λειτουργεί με βάση την αρχή αντλίας θερμότητας, απορροφώντας θερμότητα από τον εξωτερικό αέρα και μεταφέροντας αυτή τη θερμότητα στο εσωτερικό. Ως αποτέλεσμα, η λειτουργική απόδοση μειώνεται καθώς πέφτει η θερμοκρασία του εξωτερικού αέρα. Εάν πιστεύετε ότι η απόδοση της παραγόμενης θέρμανσης είναι ανεπαρκής, σας συνιστούμε να χρησιμοποιήσετε το κλιματιστικό σε συνδυασμό με κάποιον άλλον τύπο συσκευής θέρμανσης.
• Στη λειτουργία της θέρμανσης θερμαίνεται ολόκληρος ο χώρος με ανακυκλοφορία του αέρα σε αυτόν, με αποτέλεσμα να απαιτείται λίγος χρόνος αφού εκκινηθεί το κλιματιστικό μέχρι να θερμανθεί ο χώρος.

Αυτόματη απόψυξη που ελέγχεται με μικροϋπολογιστή

- Όταν χρησιμοποιείτε την λειτουργία Θέρμανσης σε συνθήκες χαμηλής εξωτερικής θερμοκρασίας και υψηλής υγρασίας, μπορεί να σχηματιστεί πάγος στην εξωτερική μονάδα, με αποτέλεσμα τη μειωμένη απόδοση λειτουργίας. Για να αποτραπτεί αυτή η μειωμένη απόδοση, το κλιματιστικό είναι εξοπλισμένο με λειτουργία αυτόματης απόψυξης που ελέγχεται με μικροϋπολογιστή. Αν σχηματιστεί πάγος, το κλιματιστικό θα σταματήσει να λειτουργεί προσωρινά και θα λειτουργήσει για λίγο το κύκλωμα απόψυξης (για περίπου 4 με 15 λεπτά). Κατά τη διάρκεια της λειτουργίας Αυτόματης Απόψυξης, αναβοσβήνει η Ενδεικτική Λυχνία OPERATION (πράσινη).

Λειτουργία ανάκτησης λαδιού

- Κατά περιόδους, πραγματοποιείται λειτουργία ανάκτησης λαδιού για να επιστρέψει το λάδι του συμπιεστή στην εξωτερική μονάδα. Κατά τη λειτουργία ανάκτησης λαδιού, αναβοσβήνει η ενδεικτική λυχνία OPERATION (πράσινη) (για περίπου 10 λεπτά).

Εύρος θερμοκρασίας και υγρασίας

- Η θερμοκρασία και η υγρασία που απαιτούνται για τη λειτουργία αυτού του προϊόντος αναγράφονται στον παρακάτω πίνακα.

	Λειτουργία ψύξης/αφύγρανσης	Λειτουργία θέρμανσης
Εξωτερικήθερμοκρασία	Παρακαλούμε ανατρέξτε στις προδιαγραφές των εξωτερικών μονάδων.
Εσωτερικήθερμοκρασία	18 με 32 °C ΞΒ	10 με 30 °C ΞΒ
Υγρασία σεεσωτερικό χώρο	Περίπου 80% ή λιγότερη

• Εάν το κλιματιστικό λειτουργήσει υπό συνθήκες υψηλότερης θερμοκρασίας από αυτές που αναγράφονται, το ενσωματωμένο κύκλωμα προστασίας μπορεί να παρέμβει για να αποτρέψει ζημιά στα εσωτερικά κυκλώματα. ΕΠίσης, κατά τη λειτουργία Ψύξης ή Αφύγρανσης, εάν η μονάδα χρησιμοποιηθεί σε συνθήκες χαμηλότερης θερμοκρασίας από αυτές που αναγράφονται παραπάνω, μπορεί να παγώσει ο εναλλάκτης θερμότητας, γεγονός που οδηγεί σε διαρροή νερού και άλλες ζημιές.
• Εάν η μονάδα χρησιμοποιείται για μεγάλες περιόδους υπό συνθήκες υψηλής υγρασία,ς μπορεί να δημιουργηθεί υγρασία στην επιφάνεια της εσωτερικής μονάδας, και να στάξει στο δάπεδο ή σε άλλα αντικείμενα από κάτω.
• Μην χρησιμοποιείτε αυτή τη μονάδα για σκοπούς άλλους από την Ψύξη, τη Θέρμανση, την Αφύγρανση και την κυκλοφορία αέρα σε χώρους συνήθων κατοικιών.

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ

ΠΡΟΣΟΧΗ

• Πριν καθαρίσετε τη μονάδα, βεβαιωθείτε ότι διακόψατε τη λειτουργία της και αποσυνδέσατε την τροφοδοσία.
• Μην στέκεστε σε ασταθές επίπεδο όταν καθαρίζετε.
• Όταν αφαιρείτε και αντικαθιστάτε τα φίλτρα αέρα, φροντίστε να μην αγγίζετε τον εναλλάκτη θερμότητας, καθώς μπορεί να προκληθεί τραυματισμός.

Σιγουρευτείτε ότι η σχάρα εισαγωγής είναι καλά εγκατεστημένη.

• Μην καθαρίζετε το εσωτερικό της μονάδας μόνοι σας. Για να καθαρίσετε το εσωτερικό, να συμβουλεύεστε πάντα εγκεκριμένο τεχνικό προσωπικό.
• Όταν καθαρίζετε το κυρίως σώμα της μονάδας, μην χρησιμοποιείτε νερό θερμοκρασίας άνω των 40 °C, σκληρά λειαντικά καθαριστικά ή πτητικούς παράγοντες, όπως βενζόλιο ή διαλυτικό.
• Εάν συσσωρευτεί βρομιά στο φίλτρο, θα μειωθεί η ροή του αέρα, μειώνοντας την απόδοση λειτορυγίας και αυζάνοντας το θόρυβο. Κατά τις περιόδους κανονικής χρήσης, τα φίλτρα αέρα πρέπει να καθαρίζονται κάθε 2 εβδομάδες.

Καθαρισμός της γρίλιας εισαγωγής και του φίλτρου αέρα.

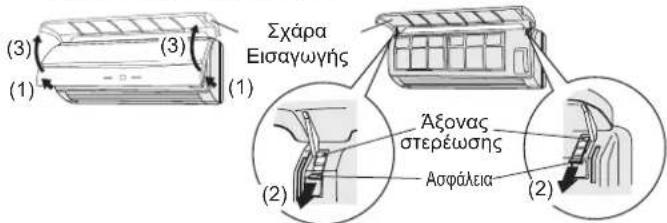

1. Αφαίρεση της σχάρας εισαγωγής αέρα και το φίλτρο αέρα.

(1) Τοποθετήστε τα δάκτυλά σας στα δύο κάτω μέρη του πλαισίου της γρίλιας, και ανασηκώστε προς τα εμπρός.
(2) Τραβήξτε την ασφάλεια προς τα κάτω.
(3) Ανοίξτε τη γρίλια και σηκώστε την μέχρι να αφαιρεθεί ο άξονας που βρίσκεται στο επάνω μέρος της.
(4) Σηκώστε τη λαβή του φίλτρου αέρα, αποσυνδέστε τις 2 κάτω γλωπίδες και τραβήξτε το φίλτρο έξω.

(3) (1) (3) Σχάρα Εισαγωγής (1) (2) Αξονας στερέωσης Ασφάλεια (2)

Λαβή φίλτρου αέρα

Άγκιστρα (2 θέσεις)

Καθαρισμός2.

(1) Καθαρισμός της γρίλιας εισόδου Αφαιρέστε τη σκόνη με ηλεκτρική σκούπα, πλύντε τη γρίλια με χλιαρό νερό και μετά στεγνώστε με ένα καθαρό και μαλακό πανί.
(2) Καθαρισμός του φίλτρου αέρα Αφαιρέστε τη σκόνη με ηλεκτρική σκούπα ή με πλύσιμο. Μετά το πλύσιμο, βεβαιωθείτε ότι έχει στεγνώσει τελείως σε σκιερό μέρος πριν το επανατοποθετήσετε.

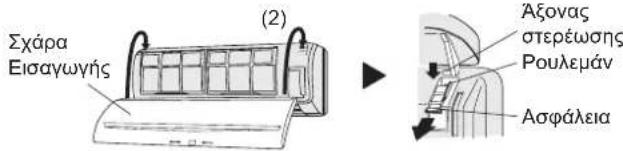

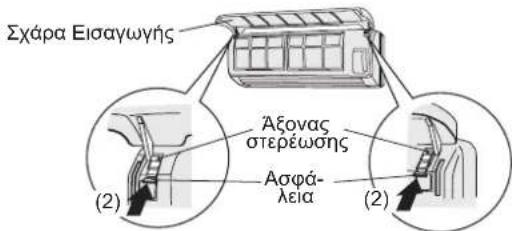

3. Αντικαταστήστε τη γρίλια εισαγωγής αέρα και το φίλτρο αέρα.

(1) Ευθυγραμμίστε τις άκρες του φίλτρου αέρα με το πλαίσιο και ωθήστε το μέσα μέχρι τέρμα, φροντίζοντας ώστε οι 2 κάτω γλωττίδες να κουμπώσουν στις οπές του πλαισίου.
(2) Ο άξονας στερέωσης της σχάρας εισαγωγής αέρα είναι εγκατεστημένος στο μπροστινό πλαίσιο.
(3) Κατεβάστε τη γρίλια εισαγωγής αέρα.

Άγκιστρα (2 θέσεις)

Σχάρα Eiσaywyns (2) Aşovac στερέωσης Poululemáv Aσφάλεια

Σχάρα Εισαγωγής Αξονας στερέωσης Ασφά- λεια (2) (2)

Τοποθέτηση φίλτρου καθαρισμού & απόσμησης αέρα

(1) Ανοίξτε τη γρίλια εισαγωγής αέρα και αφαιρέστε τα φίλτρα αέρα.
(2) Τοποθετήστε φίλτρο καθαρισμού και απόσμησης Αέρα στο πλαίσιο του φίλτρου καθαρισμού και απόσμησης Αέρα.
(3) Κουμπώστε τις 6 γλωπίδες του πλαισίου του φίλτρου καθαρισμού και απόσμησης Αέρα με τα 6 άγκιστρα στο πίσω μέρος των φίλτρων αέρα.
(4) Τοποθετήστε τα 2 φίλτρα αέρα και κλείστε τη γρίλια εισαγωγής.

Πλαίσιο φίλτρου καθαρισμού & απόσμησης αέρα

Φίλτρο καθαρισμού & απόσμησης αέρα Άγκιστρα (δ θέσεις στο πίσω μέρος)

Πλύντε τη μονάδα με χλιαρό νερό, και μετά στεγνώστε με καθαρό και μαλακό πανί.

Όταν δεν χρησιμοποιείται για παρατεταμένη περίοδο

Αφήστε τον ασφαλειοδιακόπτη ανεβασμένο για τουλάχιστον 12 ώρες προτού ξεκινήσετε τη λειτουργία όταν πρόκειται να την δαναχρησιμοποιήσετε.

Οι ακόλουθες καταστάσεις δεν αποτελούν βλάβες ή δυσλειτοιυργίες.

Σύμπτωμα Πρόβλημα			Δείτε σελίδα
Δεν λειτουργεί αμέσως:	Αν η λειτουργία της εσωτερικής μονάδας διακοπεί και έπειτα ξεκινήσει πάλι αμέσως, ο συμπιεστής δεν θα λειτουργεί για περίπου 3 λεπτά, προκειμένου να μην καούν οι ασφάλειες.Όταν κατεβαίνει ο ηλεκτρικός ασφαλειοδιακόττης και έπειτα ανεβαίνει ξανά, το κύκλωμα προστασίας θα λειτουργήσει για περίπου 3 λεπτά, αποτρέποντας τη λειτουργία της μονάδας κατά τη διάρκεια αυτής της περιόδου.		—
			—
Η ροή αέρα είναι χαμηλή ή σταματάει:	Όταν ξεκινήσει η λειτουργία Θέρμανσης, η ταχύτητα του ανεμιστήρα είναι προσωρινά πολύ χαμηλή, ώστε να επιτρέτεται η θέρμανση των εσωτερικών τμημάτων.		—
	Κατά τη διάρκεια της λειτουργίας θέρμανσης, αν η θερμοκρασία του χώρου αυξηθεί πάνω από τη ρύθμιση του θερμοστάτη, η λειτουργία της εξωτερικής μονάδας και θα σταματήσει ο ανεμιστήρας στην εσωτερική μονάδα. Εάν θέλετε να θερμάνετε τον χώρο ακόμα περισσότερο, ορίστε το θερμοστάτη σε υψηλότερη θέρμανση.		—
	Κατά τη διάρκεια της ανάκτησης λαδιού, η ροή του αέρα μπορεί να σταματήσει για περίπου 10 λεπτά.		2
	Κατά τη λειτουργία Θέρμανσης, η μονάδα θα σταματήσει προσωρινά τη λειτουργία (μεταξύ 4 και 15 λεπτά) καθώς λειτουργεί η κατάσταση Αυτόματης Απόψυξης.		2
	Ο ανεμιστήρας μπορεί να λειτουργεί σε χαμηλή ταχύτητα κατά τη διάρκεια της λειτουργίας Αφύγραν-σης ή όταν η μονάδα ελέγχει τη θερμοκρασία του χώρου.		—
	Στην κατάσταση ΑΝΤΟ λειτουργίας ελέγχου, ο ανεμιστήρας θα λειτουργεί σε χαμηλή ταχύτητα.		—
Λυχνίες που αναβοσβήνουν:	Αναβοσβήνει η λυχνία ΟΡΕΡΑΟΝ (ΛΕΙΤΟΥΡΓΙΑ) (πράσινη):	Πραγματοποιείται λειτουργία ανάκτησης λαδιού.	2
	Αναβοσβήνει η λυχνία ΟΡΕΡΑΟΝ (ΛΕΙΤΟΥΡΓΙΑ) (πράσινη):	Πραγματοποιείται λειτουργία αυτόματης απόψυξης.	2
	Οι ενδεικτικές λυχνίες ΟΡΕΡΑΟΝ (ΛΕΙΤΟΥΡΓΙΑ) (πράσινη) και TIMER (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ) (πορτοκαλί) αναβοσβήνουν εναλλακτικά:	Επιστροφή από διακοπή τροφοδοσίας.	—
	Οι ενδεικτικές λυχνίες ΟΡΕΡΑΟΝ (ΛΕΙΤΟΥΡΓΙΑ) (πράσινη) και TIMER (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ) (πορτοκαλί) αναβοσβήνουν ταυτόχρονα:	Κατάσταση δοκιμαστικής λειτουργίας. Ρωτήστε κάποιον υπεύθυνο καθώς μπορεί να πραγματοποιεί-ται συντήρηση.	—
	Ανάβει η ενδεικτική λυχνία ΟΡΕΡΑΟΝ (ΛΕΙΤΟΥΡΓΙΑ) (πρά-σινη) και αναβοσβήνει η ενδεικτική λυχνία TIMER (ΧΡΟΝΟΔΙΑΚΟ-ΠΤΗΣ) (πορτοκαλί):	Αυτή είναι η κατάσταση αναμονής.	2
Ακούγεται θόρυβος:	Στις ακόλουθες καταστάσεις υπάρχουν θόρυβοι από νερό να ρέει από την εσωτερική μονάδα και δυναμώνει ο ήχος της λειτουργίας. Αυτοί είναι θόρυβοι από το ψυκτικό που ρέει.Όταν ξεκινά η λειτουργίαΌταν ολοκληρωθεί η λειτουργία ανάκτησης λαδιούΌταν ολοκληρωθεί η λειτουργία αυτόματης απόψυξης		—
	Κατά τη διάρκεια της λειτουργίας, μπορεί να ακουστεί ελαφρύς τριγμός. Αυτό είναι το αποτέλεσμα μικροδιαστολής και μικροσυστολής του μπροστινού πλαισίου λόγω των αλλαγών στη θερμοκρασία.	—	—
	Κατά τη λειτουργία Θέρμανσης, μπορεί να ακούγεται περιστασιακά ένας "τοιτσιριστός" ήχος. Αυτός ο ήχος προκαλείται από τη λειτουργία Αυτόματης Απόψυξης.	2	2
Μυρίζει:	Μπορεί να εκλύεται κάποια σσμή από την εσωτερική μονάδα. Αυτή η σσμή είναι το αποτέλεσμα των σσμών του χώρου (έπιπλα, καττνός κ.τ.λ.) που έχουν απορροφηθεί από την εσωτερική μονάδα.		—
Εξέρχεται ομίχλη από την εσωτε-ρική μονάδα:	Κατά την διάρκεια της λειτουργίας Ψύξης, μπορεί να παρατηρηθεί έκλυση λεπτής αχλύδος από την εσωτερική μονάδα. Αυτό οφείλεται στην αιφνίδια Ψύξη του αέρα στο δωμάτιο από τον ψυχρό αέρα που εκλύεται από το κλιματιστικό, με αποτέλεσμα την συμπύκνωση και την δημιουργία αχλύδος.		—
Εξέρχεται ατμός από την εσωτε-ρική μονάδα:	Κατά την διάρκεια της λειτουργίας Θέρμανσης, ο ανεμιστήρας της εξωτερικής μονάδας μπορεί να σταματήσει, και ίσως παρατηρήσετε να βγαίνει ατμός από τη μονάδα. Αυτό οφείλεται στη λειτουργία Αυτόματης Απόψυξης.		2
Βγαίνει νερό από την εξωτερική μονάδα:	Κατά τη διάρκεια της λειτουργίας Θέρμανσης, μπορεί να εμφανιστεί νερό στην εξωτερική μονάδα λόγω της λειτουργίας Αυτόματης Απόψυξης.		—

Οι ακόλουθες καταστάσεις μπορεί να μην είναι βλάβες, οπότε ελέγξτε ξανά.

Σύμπτωμα Στοιχεία	για έλεγχο	Δείτε σελίδα
Δεν λειτουργεί καθόλου:	Σημειώθηκε διακοπή ρεύματος;	—
	Η ασφάλεια κάηκε ή έπεσε ο διακόπτης κυκλώματος;	—
	Είναι ο διακόπτης κύριας τροφοδοσίας στη θέση OFF;	—
	Μήπως προσπαθείτε να ξεκινήσετε λειτουργία διαφορετική από τη λειτουργία προτεραιότητας;	2
	Είναι σε κατάσταση αναμονής;	2
Η κατάσταση λειτουργίας δεν μπορεί να αλλάξει:	Μήπως προσπαθείτε να αλλάξετε σε λειτουργία διαφορετική από τη λειτουργία προτεραιότητας;	2
Ανεπαρκής απόδοση Ψύξης (ή Θέρμανσης):	Ρυθμίσατε τη θερμοκρασία δωματίου (θερμοστάτης) σωστά;	—
	Το φίλτρο αέρα είναι βρώμικο;	3
	Η σχάρα εισαγωγής αέρα ή η θύρα εξόδου του κλιματιστικού είναι φραγμένη;	—
	Είναι ανοιχτό κάποιο παράθυρο ή πόρτα;	—
	Σε περίπτωση λειτουργίας Ψύξης, μήπως μπαίνει έντονο φως από κάποιο παράθυρο; (Κλείστε τις κουρτίνες.)	—
	Σε περίπτωση λειτουργίας ψύξης, υπάρχουν θερμαντικές συσκευές και υπολογιστές στο δωμάτιο, ή μήπως βρίσκονται πάρα πολλά άτομα στο δωμάτιο;	—
	Είναι η ταχύτητα του ανεμιστήρα ορισμένη στο χαμηλό;	—
Ορίστε τη θερμοκρασία χαμηλό-τερα από τη θερμοκρασία χώρου και χρησιμοποιήστε το:	Η θερμοκρασία δεν μειώνεται επαρκώς.Η θερμοκρασία μπορεί να μην μειώνεται ανάλογα με τις συνθήκες του χώρου.(Όταν η υγρασία ή η θερμοκρασία είναι ψηλά.)	3

Στις ακόλουθες καταστάσεις σταματήστε άμεσα τη λειτουργία και επικοινωνήστε με εξουσιοδοτημένο τεχνικό προσωπικό.

• Το πρόβλημα δεν μπορεί να λυθεί ακόμα και εάν έχουν πραγματοποιηθεί οι έλεγχοι επίλυσης προβλημάτων.
• Αναβοσβήνει πολύ γρήγορα η ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (πράσινη).
• Το ενσύρματο τηλεχειριστήριο ή το απλό τηλεχειριστήριο δείχνουν Er (όταν είναι συνδεδεμένα).
• Υπάρχει μυρωδιά καμμένου.

ΠΡΟΔΙΑΓΡΑΦΕΣ

MONTEΛΟ		AS□E07GACH	AS□E09GACH	AS□E12GACH	AS□E14GACH
ΤΡΟΦΟΔΟΣΙΑ 230 V ~ 50 Hz
ΔΙΑΘΕΣΙΜΟ ΕΥΡΟΣ ΤΑΣΗΣ		198 έως 264 V
ΙΚΑΝΟΤΗΤΑ ΨΥΞΗΣ [kW] 2,2 2,8 3,6 4,5
ΙΚΑΝΟΤΗΤΑ ΘΕΡΜΑΝΣΗΣ [kW] 2,8 3,2 4,1 5,0
ΕΠΙΠΕΔΟ ΗΧΗΤΙΚΗΣ ΠΙΕΣΗΣ
	HIGH (ΥΨΗΛΗ) dB [A]	34	35	38	43
	MED (ΜΕΤΡΙΑ) dB [A]	32	32	34	35
	LOW (ΧΑΜΗΛΗ) dB [A]	30	30	30	30
ΔΙΑΣΤΑΣΕΙΣ & ΒΑΡΟΣ
	ΥΨΟΣ [mm]	275
	ΠΛΑΤΟΣ [mm]	790
	ΒΑΘΟΣ [mm]	215
	ΒΑΡΟΣ [kg]	9

MONTEΛΟ		AS□A07GACH	AS□A09GACH	AS□A12GACH	AS□A14GACH
ΤΡΟΦΟΔΟΣΙΑ 230 V ~ 50 Hz
ΔΙΑΘΕΣΙΜΟ ΕΥΡΟΣ ΤΑΣΗΣ		198 έως 264 V
ΙΚΑΝΟΤΗΤΑ ΨΥΞΗΣ [kW] 2,2 2,8 3,6 4,5
ΙΚΑΝΟΤΗΤΑ ΘΕΡΜΑΝΣΗΣ [kW] 2,8 3,2 4,1 5,0
ΕΠΙΠΕΔΟ ΗΧΗΤΙΚΗΣ ΠΙΕΣΗΣ
	HIGH (ΥΨΗΛΗ) dB [A]	35	36	39	44
	MED (ΜΕΤΡΙΑ) dB [A]	33	33	35	37
	LOW (ΧΑΜΗΛΗ) dB [A]	31	31	31	32
ΔΙΑΣΤΑΣΕΙΣ & ΒΑΡΟΣ
	ΥΨΟΣ [mm]	275
	ΠΛΑΤΟΣ [mm]	790
	ΒΑΘΟΣ [mm]	215
	ΒΑΡΟΣ [kg]	9

• Πληροφορίες Ακουστικού Θορύβου : Η μέγιστη στάθμη ηχητικής πίεσης είναι χαμηλότερη από 70 dB (Α) και για την εσωτερική και για την εξωτερική μονάδα. Σύμφωνα με τα IEC 704-1 και ISO 3744.
