Caractéristiques techniques	Climatiseur monosplit, puissance de refroidissement 2,5 kW, classe énergétique A++
Utilisation	Idéal pour les espaces jusqu'à 30 m², fonctionnement silencieux, télécommande incluse
Maintenance et réparation	Filtres lavables, entretien annuel recommandé, accès facile aux composants internes
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales	Dimensions compactes, poids léger, garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - ASYE09GACH FUJITSU

Comment puis-je régler la température de ma climatisation FUJITSU ASYE09GACH ?

Utilisez la télécommande fournie pour régler la température en appuyant sur les boutons '+' ou '-' jusqu'à atteindre la température souhaitée.

Que faire si la climatisation ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne avec des piles neuves.

Pourquoi ma climatisation FUJITSU ASYE09GACH ne refroidit-elle pas efficacement ?

Cela peut être dû à un filtre à air encrassé. Vérifiez et nettoyez ou remplacez le filtre si nécessaire. Assurez-vous également que les fenêtres et les portes sont bien fermées.

Comment puis-je changer le mode de fonctionnement de ma climatisation ?

Appuyez sur le bouton 'Mode' de la télécommande pour alterner entre les modes 'Froid', 'Chauffage', 'Déshumidification' et 'Ventilation'.

Que faire si l'appareil émet un bruit étrange ?

Vérifiez s'il y a des objets bloquant le ventilateur ou si le filtre est sale. Si le bruit persiste, il est recommandé de contacter un technicien qualifié.

Comment nettoyer le filtre de ma climatisation ?

Retirez le panneau avant de l'appareil pour accéder au filtre. Nettoyez-le délicatement avec de l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Ma climatisation affiche un code d'erreur. Que dois-je faire ?

Reportez-vous au manuel d'utilisation pour comprendre la signification du code d'erreur. Si le problème persiste, contactez le service client de Fujitsu pour assistance.

Est-il normal que ma climatisation FUJITSU ASYE09GACH sente mauvais ?

Une odeur désagréable peut indiquer un filtre sale ou de la moisissure dans l'appareil. Nettoyez le filtre et, si nécessaire, faites appel à un professionnel pour un entretien complet.

MODE D'EMPLOI ASYE09GACH FUJITSU

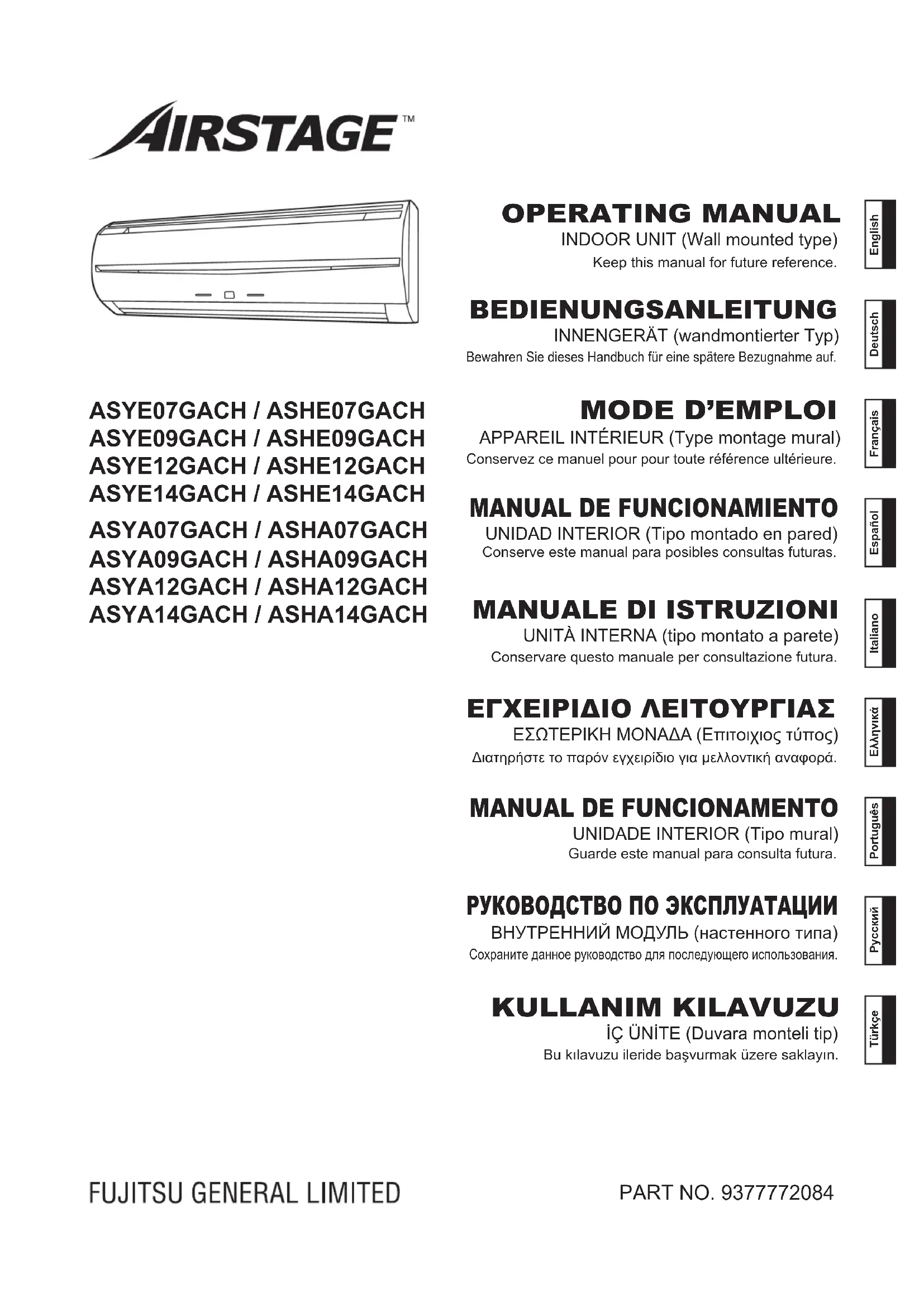

APPAREIL INTÉRIEUR (Type montage mural) Conservez ce manuel pour pour toute référence ultérieure.

In den folgenden Situationen stoppen Sie den Betrieb augenblicklich und setzen Sie sich mit autorisiertem Fach- personal in Verbindung. Das Problem kann nicht gelöst werden, selbst wenn die Fehlerbehebungsprüfungen ausgeführt wurden. ● Die OPERATION-Anzeigeleuchte (grün) blinkt sehr schnell. ● Die verkabelte Fernbedienung oder die einfache Fernbedienung zeigt Er an (wenn angeschlossen). ● Es riecht verbrannt. ● SPEZIFIKATIONEN MODELL ASE07GACH ASE09GACH ASE12GACH ASE14GACH STROMQUELLE 230 V ~ 50 Hz VERFÜGBARER SPANNUNGSBEREICH 198 bis 264 V KÜHLKAPAZITÄT [kW] 2,2 2,8 3,6 4,5 HEIZKAPAZITÄT [kW] 2,8 3,2 4,1 5,0 SCHALLDRUCKPEGEL HOCH dB [A] 34 35 38 43 MITTEL dB [A] 32 32 34 35 NIEDRIG dB [A] 30 30 30 30 MAßE & GEWICHT HÖHE [mm] 275 BREITE [mm] 790 TIEFE [mm] 215 GEWICHT [kg] 9 MODELL ASA07GACH ASA09GACH ASA12GACH ASA14GACH STROMQUELLE 230 V ~ 50 Hz VERFÜGBARER SPANNUNGSBEREICH 198 bis 264 V KÜHLKAPAZITÄT [kW] 2,2 2,8 3,6 4,5 HEIZKAPAZITÄT [kW] 2,8 3,2 4,1 5,0 SCHALLDRUCKPEGEL HOCH dB [A] 35 36 39 44 MITTEL dB [A] 33 33 35 37 NIEDRIG dB [A] 31 31 31 32 MAßE & GEWICHT HÖHE [mm] 275 BREITE [mm] 790 TIEFE [mm] 215 GEWICHT [kg] 9 Akustische Geräuschinformation : Der maximale Schalldruckpegel ist geringer als 70 dB (A) für sowohl das Innen- als auch das Außengerät. ● Gemäß IEC 704-1 und ISO 3744. 9377772084-01_OM.indb 59377772084-01_OM.indb 5 2012-6-25 14:19:372012-6-25 14:19:379377772084-01_OM.indb 69377772084-01_OM.indb 6 2012-6-25 14:19:372012-6-25 14:19:37Fr-1 Vérifi ez l’état du socle d’installation pour voir s’il n’est pas endommagé. ● Ne faites fonctionner le climatiseur que lorsque les fi ltres à air sont ● installés. Ne buvez pas l’eau de vidange du climatiseur. ● N’exercez pas de forte pression sur les ailettes du radiateur. ● N’utilisez pas de gaz infl ammables à proximité du climatiseur. ● Ne touchez pas à la tuyauterie durant le fonctionnement. ● Vérifi ez qu’aucun équipement électronique ne se trouve à moins de ● 1 m des appareils intérieur ou extérieur. Cet appareil n’est pas destiné à une utilisation par des personnes ● (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites ou par des personnes manquant d’expérience ou de connaissances, à moins qu’elles ne soient surveillées ou guidées quant à l’utilisation du dispositif par une personne responsable de leur sécurité. Les enfants doivent être surveillés afi n d’éviter qu’ils ne jouent avec l’appareil. Remarque: Commuter le mode de fonctionnement du système de récupéra- tion de chaleur peut requérir un peu temps pour préparer l’opé- ration. Veuillez noter qu’il ne s’agit pas d’un dysfonctionnement.

PRÉCAUTIONS D’INSTALLATION

ATTENTION N’essayez pas d’installer ce climatiseur vous-même. ● Cet appareil ne contient aucune pièce dont l’entretien est à charge de ● l’utilisateur. Pour les réparations, adressez-vous toujours à un technicien de ser- vice agréé. En cas de déménagement, faites appel à un technicien de service ● agréé pour débrancher et installer l’appareil. L’appareil doit être relié à la masse. ● Assurez-vous que le travail de drainage est appliqué correctement ● pour la vidange. Évitez d’installer le climatiseur à proximité d’un feu ouvert ou d’autres ● appareils de chauffage. Installez les unités intérieure et extérieure hors de portée des enfants. ●

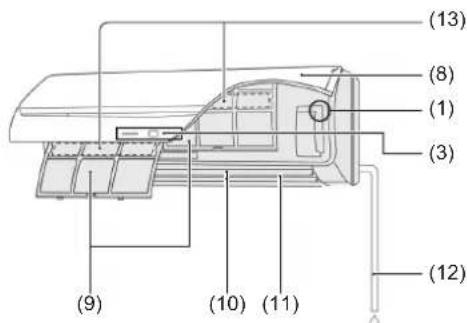

NOMENCLATURE DES COMPOSANTS

(3)(1) (8) (13) (8) (1) (3) (12) (11)(10) (2) (4) (5) (6) (7) (9) Panneau des commandes(1) Bouton MANUAL AUTO (MANUEL-AUTOMATIQUE) : permet l’utili-(2) sation lorsque la télécommande n’est pas disponible. Témoin(3) Voyant indicateur FONCTIONNEMENT (Vert) : s’allume lors du (4) fonctionnement. Voyant indicateur MINUTERIE (Orange) : s’allume lorsque la minu-(5) terie est active. Récepteur du signal de télécommande : il s’agit de l’emplacement (6) de réception des signaux de la télécommande.

CONSIGNES DE SÉCURITÉ

Avant d’utiliser l’appareil, veuillez lire attentivement ces « PRÉCAUTIONS » ● et respecter les conditions d’utilisation

Les instructions de cette partie ont toutes trait à la sécurité ; veillez à ● respecter les conditions d’utilisation. Dans ces instructions, les mentions « AVERTISSEMENT » et « ATTENTION » ● ont les signifi cations suivantes : AVERTISSEMENT Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, peut provoquer de graves blessures, voire la mort de l’utilisateur. ATTENTION Ce marquage indique des procédures qui, si elles ne sont pas effectuées correctement, peuvent entraîner des blessures corporelles ou des dommages matériels.

PRÉCAUTIONS D’UTILISATION

AVERTISSEMENT N’exposez personne au fl ux direct du climatiseur pour une longue durée ●

N’introduisez pas vos doigts ou des objets dans l’orifi ce de sortie ou la ● grille d’admission. Sauf en cas d’URGENCE, ne coupez jamais le conducteur principal ni ● le disjoncteur des unités intérieures pendant le fonctionnement. Cela provoquerait une panne du compresseur ainsi qu’une fuite d’eau. En premier lieu, arrêtez l’appareil intérieur à l’aide de la télécommande, du convertisseur ou d’un dispositif d’entrée extérieur, puis coupez le disjoncteur

Assurez-vous de passer par la télécommande, le convertisseur ou un dispositif d’entrée extérieur. Si le cordon d’alimentation de l’appareil est endommagé, il doit être ● remplacé uniquement par un technicien de service agréé car des outils spéciaux et un cordon spécifi que sont nécessaires. Si des fuites de réfrigérant se produisent, éteignez les fl ammes, venti- ● lez la pièce et contactez un technicien de service agréé. ATTENTION Ventilez de temps à autre pendant l’utilisation. ● N’utilisez pas le climatiseur dans des installations d’entreposage d’ali- ● ments, de matériel de précision ou d’œuvres d’art. Ne placez pas d’animaux ou de plantes sur la trajectoire du fl ux d’air. ● N’orientez pas le fl ux d’air vers des feux ouverts ou des appareils de ● chauffage. N’obstruez et ne couvrez ni la grille d’admission ni l’orifi ce de sortie. ● Ne montez pas sur le climatiseur. Ne placez pas d’objets dessus. ● Ne posez pas de vases de fl eurs ou de récipients d’eau au-dessus des ● climatiseurs. Ne suspendez pas d’objets à l’appareil intérieur. ● Ne pas placer en dessous de l’appareil intérieur un objet craignant ● l’humidité. Toujours couper le disjoncteur lors du nettoyage du climatiseur ou du ● fi ltre à air. Ne versez pas d'eau ou de solvant directement sur l'appareil, ni ne ● nettoyez l'unité avec ces derniers. N’exposez pas le climatiseur directement à l’eau. ● Ne faites pas fonctionner le climatiseur avec les mains mouillées. ●

Appareil intérieur à système VRF (Type montage mural) SOMMAIRE

DÉPANNAGE ......................................................................................... 4 SPÉCIFICATIONS .................................................................................. 5 9377772084-01_OM.indb 19377772084-01_OM.indb 1 2012-6-25 14:19:372012-6-25 14:19:37Fr-2 Voyant indicateur FILTRE (rouge) : s’allume lorsque le fi ltre est (7) devenu sale. Nettoyez le fi ltre en vous reportant à « NETTOYAGE ET ENTRETIEN ». S’allume lorsque vous appuyez sur le bouton RESET (réinitialisation) après le nettoyage. Grille d’admission(8) Filtre à air(9) Volet de direction du fl ux d’air(10) Volet droite-gauche (derrière le volet de direction du fl ux d’air)(11) Tuyau de vidange(12) Filtre d’épuration et désodorisant d’air(13) Appareil de commande (en option) Télécommande sans fi l Télécommande fi laire Télécommande simple Pour plus d’informations sur les modes de fonctionnement, veuillez consulter le manuel d’utilisation de chaque appareil. FONCTIONNEMENT MANUEL AUTOMATIQUE Si vous avez perdu la télécommande ou que pour une raison quelconque elle n’est pas disponible, servez-vous de la fonction MANUAL AUTO (Manuel-automatique). ATTENTION Ne pressez pas le bouton MANUEL AUTO (MANUEL-AUTOMATIQUE) avec des mains mouillées ou des objets pointus, ceci risque de produire un choc électrique ou un dysfonctionnement. Lancement du fonctionnement Pressez la touche MANUAL AUTO (MANUEL-AUTOMATIQUE) sur le panneau des commandes de fonctionnement

Il est possible de confi gurer le fonctionnement avec les paramètres suivants

Mode de fonction- nement AUTO : Lorsque le mode Auto ne peut pas être sélectionné, le mode de fonctionnement sera identique à celui de l’appareil intérieur dans le même système. (Si l’appareil intérieur dans le même système ne fonctionne pas, le climatiseur fonctionnera en mode refroidissement.) Vitesse du ventilateur AUTO Confi guration de la température 23 °C Arrêt du fonctionnement Pressez la touche MANUAL AUTO (MANUEL-AUTOMATIQUE) sur le panneau des commandes de fonctionnement

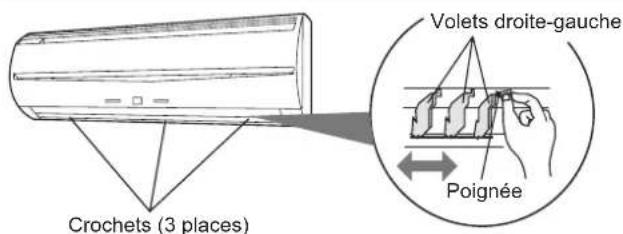

La direction d’air verticale peut être contrôlée au moyen de l’appareil de commande. La direction horizontale du vent est réglée manuellement, en ajustant les volets gauche-droite. Direction verticale (1) (2) (3) (4) Refroidissement & déshumidifi cation : (1), (2), (3), (4) Chauffage : (1), (2), (3), (4) Direction horizontale Crochets (3 places) Volets droite-gauche Poignée

CONSEILS DE FONCTIONNEMENT

Fonctionnement et performances À propos de l’état prioritaire et de l’état de veille De multiples appareils intérieurs peuvent être connectés au même ● système. Selon le système, le choix du mode de fonctionnement est limité. État de priorité au refroidissement Lorsque les autres appareils intérieurs au sein du même système fonctionnent en mode refroidisse- ment ou déshumidifi cation, le mode chauffage ne peut pas être sélectionné simultanément. État de priorité au chauffage Lorsque les autres appareils intérieurs au sein du même système fonctionnent en mode chauffage, les modes refroidissement et déshumidifi cation ne peuvent pas être sélectionnés simultanément. État veille L’état veille s’active lorsque plusieurs appareils intérieurs démarrent simultanément dans des modes différents. Tout appareil intérieur qui n’est pas en mode prioritaire restera en état de veille jusqu’à ce que le mode prioritaire change (le fonctionnement démarre dès le changement de priorité). À cet instant, le voyant d’indicateur FONCTIONNE- MENT (vert) s’allume et l’indicateur MINUTERIE (orange) clignote. Faible refroidissement ambiant Lorsque la température extérieure chute, le ventilateur de l’appareil ● extérieur peut commuter en faible vitesse, ou un des ventilateurs peut s’arrêter par intermittence. Performances de chauffage Ce climatiseur fonctionne selon le principe de la pompe à chaleur. Il ● absorbe la chaleur de l’air extérieur et transfère cette chaleur à l’in- térieur. Les performances de l’appareil sont donc moindres lorsque la température de l’air extérieur chute. Si vous sentez que les perfor- mances de chauffage sont insuffi santes, nous vous recommandons d’utiliser le climatiseur conjointement avec un autre type d’appareil de chauffage. Les climatiseurs à pompe à chaleur chauffent l’ensemble de la pièce ● en recirculant l’air dans la pièce. Un certain temps peut donc s’écou- ler après la mise en marche du climatiseur avant que la pièce ne soit chauffée. Dégivrage automatique commandé par micro-ordinateur Lorsque vous utilisez le mode Chauffage dans des conditions de ● température extérieure basse et de forte humidité, du givre peut se former sur l’unité extérieure, réduisant ses performances. Pour éviter cette situation, ce climatiseur est équipé d’une fonction de dégivrage automatique commandé par micro-ordinateur. En cas de formation de givre, le climatiseur s’arrête temporairement et le circuit de dégivrage se met brièvement en marche (pendant environ 4 à 15 minutes). En mode Dégivrage automatique, l’indicateur de fonctionnement (vert) clignote. Opération de récupération de l’huile Périodiquement, le mode de récupération de l’huile permet de renvoyer ● l’huile du compresseur vers l’appareil extérieur. Durant la récupération de l’huile, le voyant de l’indicateur FONCTION- NEMENT (vert) clignotera (environ 10 minutes). 9377772084-01_OM.indb 29377772084-01_OM.indb 2 2012-6-25 14:19:372012-6-25 14:19:37Fr-3 Nettoyage2. (1) Nettoyage la grille d’admission Éliminez la poussière au moyen d’un aspirateur, rincez la grille à l’eau chaude, et puis séchez-le avec un chiffon doux et propre. (2) Nettoyage du fi ltre à air Dépoussiérez l’appareil à l’aide d’un aspirateur ou par lavage. Après nettoyage du fi ltre, laissez-le sécher entièrement dans un endroit ombragé avant de le réinstaller. Remettez la grille d’admission et le fi ltre à air.3. (1) Alignez les côtés du fi ltre à air sur le panneau, et enfoncez-le en- tièrement, en vous assurant que les 2 taquets inférieurs réintègrent correctement leurs trous dans le panneau. (2) L’axe de fi xation de la grille d’admission est installé sur le panneau avant. (3) Abaissez la grille d’admission. (1) (1) Crochets (2 emplacements) (2) Grille d’admission Axe de montage Appui Poignée (2) (2) Grille d’admission Axe de montage Poignée Installation du fi ltre d’épuration et désodorisant d’air (1) Ouvrez la grille d’admission et déposez les fi ltres à air. (2) Placez le fi ltre d’épuration et désodorisant d’air dans la grille du fi ltre d’épuration et désodorisant d’air. (3) Engagez les 6 loquets de la grille fi ltre d’épuration et désodorisant d’air avec les 6 crochets à l’arrière du fi ltre à air. (4) Installez les fi ltres à air et refermez la grille d’admission. Filtre d’épuration et désodorisant d’air La grille du fi ltre d’épuration et désodorisant d’air Crochet (6 emplacements à l’arrière) Loquet (6 emplacements) Nettoyage du corps Nettoyez la pièce à l’eau chaude, puis séchez avec un tissu propre et doux. En cas de non-utilisation durant une période prolongée Laissez le disjoncteur en position marche au moins 12 heures avant de démarrer le fonctionnement s’il doit être à nouveau utilisé. Plage de température et d’humidité La température et l’humidité requises pour le fonctionnement de ce ● produit sont indiquées dans le tableau suivant. Mode Refroidissement/ Déshumidifi cation Mode Chauffage Température extérieure Veuillez consulter les spécifi cations des appareils extérieurs. Température intérieure 18 à 32 °C DB 10 à 30 °C DB Humidité intérieure Environ 80 % ou moins Si le climatiseur est utilisé à des températures plus élevées qu’indi- ● quées, le circuit de protection incorporé peut fonctionner pour éviter d’endommager le circuit interne. En outre, en mode Refroidissement et Déshumidication, si l’appareil est utilisé à des températures plus basses que listées ci-dessus, l’échangeur thermique risque de geler, ce qui occasionnera une fuite d’eau ou d’autres dommages. Si l’appareil est utilisé durant de longues périodes par une forte hu- ● midité, de la condensation peut se former à la surface de l’appareil intérieur, et s’écouler sur d’autres objets en dessous. Ne pas utiliser cet appareil à des fi ns autres que le Refroidissement, le ● Chauffage, la Déshumidication et la circulation de l’air dans des pièces de logement ordinaires.

NETTOYAGE ET ENTRETIEN

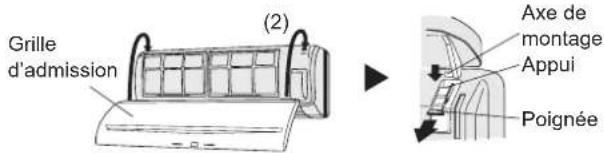

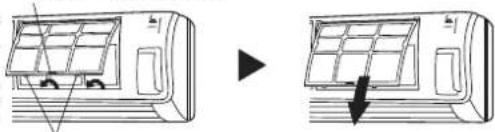

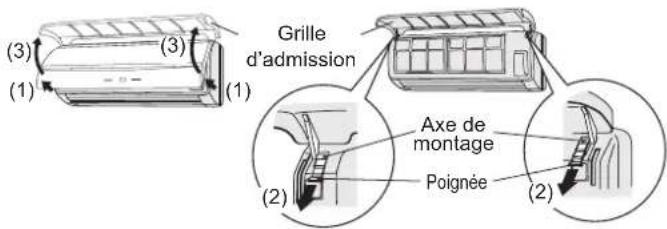

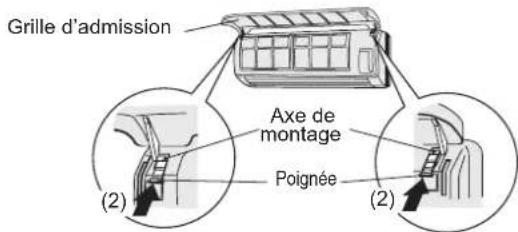

ATTENTION Avant de nettoyer l’appareil, assurez-vous d’arrêter l’appareil et de ● débrancher l’alimentation. Lors du nettoyage, ne vous tenez pas sur une plateforme instable. ● En déposant et en remplaçant les fi ltres à air, veillez à ne pas toucher ● l’échangeur thermique car vous pourriez vous blesser. Veillez à solidement installer la grille d’admission. ● Ne nettoyez pas l'intérieur de l'unité par vous-même. Pour nettoyer ● l'intérieur, consultez toujours un technicien agréé. Pour nettoyer le corps de l’appareil, n’utilisez pas d’eau à plus de ● 40 °C, de détergents corrosifs ou d’agents volatils tels que du benzène ou un diluant. Si de la saleté s’est accumulée sur le fi ltre à air, cela réduit le fl ux d’air, ● atténue l’effi cacité du climatiseur et augmente le bruit. En périodes d’utilisation normale, les Filtres à air doivent être nettoyés toutes les 2 semaines. Nettoyage la grille d’admission et le fi ltre à air Retrait de la grille d’admission et le fi ltre à air.1. (1) Placez les mains au niveau des extrémités inférieures du panneau de la grille et soulevez-le vers l’avant. (2) Tirez la poignée vers le bas. (3) Soulevez la grille d’admission jusqu’à ce que l’axe situé en haut de la grille d’admission soit retiré. (4) Soulevez la poignée du fi ltre à air, détachez les 2 taquets inférieurs et tirez le fi ltre à air. (2) (2) (1) (1) (3) (3) Grille d’admission Axe de montage Poignée Poignée du fi ltre à air Crochets (2 emplacements) 9377772084-01_OM.indb 39377772084-01_OM.indb 3 2012-6-25 14:19:372012-6-25 14:19:37Fr-4 DÉPANNAGE Les états suivants ne consitituent pas des pannes ni des dysfonctionnements. Symptôme Problème Voir Page Ne fonctionne pas immédiate- ment : En cas d’arrêt et de redémarrage immédiat de l’unité intérieure, le compresseur ne fonctionne pas pendant 3 minutes environ afi n d’éviter que les fusibles ne sautent. Chaque fois que le disjoncteur est éteint, puis rallumé, le circuit de protection fonctionne pendant 3 minutes environ, empêchant l’appareil de fonctionner pendant ce laps de temps.

Le fl ux d’air est faible ou s’ar- rête : Lors de la mise en marche du chauffage, la vitesse du ventilateur est temporairement très faible. Les composants internes ont ainsi le temps de chauffer.

En mode Chauffage, si la température de la pièce s’élève au-dessus du réglage du thermostat, l’unité extérieure s’arrête et le ventilateur de l’unité intérieure s’arrête. Pour réchauffer encore la pièce, réglez le thermostat sur une valeur supérieure.

Durant la récupération de l’huile, le fl ux d’air peut s’interrompre durant environ 10 minutes. 2 En mode Chauffage, l’appareil cesse temporairement de fonctionner (entre 4 et 15 minutes) pendant le dégivrage automatique.

Le ventilateur peut fonctionner à faible vitesse en mode Déshumidifi cation ou lorsque l’appareil contrôle la température de la pièce.

En mode de fonctionnement de contrôle AUTO, le ventilateur tourne à faible vitesse. — Clignotement des indicateurs : Le voyant de l’indicateur FONC- TIONNEMENT (vert) clignote : Une opération de récupération d’huile est en cours.

Le voyant de l’indicateur FONC- TIONNEMENT (vert) clignote : Une opération de dégivrage automatique est en cours.

Le voyant de l’indicateur FONCTIONNEMENT(vert) et de l’indicateur MINUTERIE (orange) clignotent en alternance : Récupération après une coupure de courant.

Le voyant de l’indicateur FONCTIONNEMENT(vert) et de l’indicateur MINUTERIE (orange) clignotent simultanément : Fonctionnement en mode d’essai. Interroger un responsable car une maintenance est peut-être en cours.

Le voyant d’indicateur FONCTION- NEMENT (vert) s’allume et l’indica- teur MINUTERIE (orange) clignote : Il s’agit du mode veille.

Un bruit se fait entendre : Dans les conditions suivantes il existe des bruits d’eau s’écoulant de l’appareil intérieur et le bruit de fonctionnement devient fort. Il s’agit du bruit d’écoulement du réfrigérant. Lorsque le fonctionnement démarre Lorsque l’opération de récupération d’huile se termine Lorsqu’une opération de dégivrage automatique se termine

En marche, un léger bruit aigu peut être perceptible. Il est dû à une infi me dilatation et contraction du panneau avant sous l’effet des variations de température.

En mode Chauffage, un siffl ement est parfois audible. Il est produit par le dégivrage automatique.

Odeurs : L’unité intérieure peut dégager une odeur. Cette odeur provient des odeurs de la pièce (mobilier, tabac, etc.) qui ont été aspirées par le climatiseur.

De la vapeur se dégage de l’ap- pareil intérieur : En mode Refroidissement, une fi ne brume provenant de l’unité intérieure peut être visible. Elle pro- vient du refroidissement soudain de l’air ambiant par l’air frais émis par l’unité intérieure, produisant condensation et brume.

De la vapeur se dégage de l’ap- pareil intérieur : En mode Chauffage, le ventilateur de l’unité extérieure peut s’arrêter et l’unité peut dégager de la vapeur visible. Elle provient du dégivrage automatique.

L’appareil extérieur produit de l’eau : En mode Chauffage, il arrive que de l’eau s’écoule de l’unité extérieure pendant le dégivrage auto- matique.

9377772084-01_OM.indb 49377772084-01_OM.indb 4 2012-6-25 14:19:372012-6-25 14:19:37Fr-5 Les conditions suivants ne sont pas nécessairement des pannes, aussi merci de contre-vérifi er. Symptôme Éléments à vérifi er Voir Page Ne fonctionne pas du tout : Y a-t-il eu une panne de courant ?

Un fusible a-t-il grillé ? Le disjoncteur a-t-il été coupé ?

Le commutateur d’alimentation a-t-il été placé en position ARRÊT ?

Tentez-vous d’engager une opération différente de l’état prioritaire ?

L’appareil est-il en état de veille ?

Impossible de changer le mode de fonctionnement : Tentez-vous de passer à une opération différente de l’état prioritaire ?

Mauvais fonctionnement du Re- froidissement (ou du Chauffage) : Avez-vous réglé correctement les paramètres de température de la pièce (thermostat) ?

Le fi ltre à air est-il sale ?

La grille d’admission ou l’orifi ce de sortie du climatiseur est-il obstrué ?

Y a-t-il une fenêtre ou une porte ouverte ?

En mode Refroidissement, est-ce que le soleil entre par une fenêtre ? (fermez les rideaux.)

En mode Refroidissement, y a-t-il un appareil de chauffage et des ordinateurs dans la pièce, ou se trouve-t-il trop de personnes dans la pièce ?

Le ventilateur est-il réglé sur basse vitesse ?

Réglez sur une température plus basse que la température de la pièce et utilisez-la : La température descend diffi cilement. La température peut ne pas redescendre selon les conditions ambiantes. (Lorsque l’humidité ou la la température ambiantes sont élevées.)

Dans les cas suivants stoppez immédiatement le fonctionnement et contacter un technicien de service agréé. Le problème persiste même après avoir effectué les vérifi cations de dépannage. ● Le voyant de l’indicateur FONCTIONNEMENT (vert) clignote rapidement. ● La télécommande fi laire ou la télécommande simple indiquent Er (si connectée). ● Odeur de brûler. ● SPÉCIFICATIONS MODÈLE ASE07GACH ASE09GACH ASE12GACH ASE14GACH ALIMENTATION 230 V ~ 50 Hz PLAGE DE TENSION DISPONIBLE 198 à 264 V

CAPACITÉ DE REFROIDISSEMENT

[kW] 2,2 2,8 3,6 4,5 CAPACITÉ DE CHAUFFAGE [kW] 2,8 3,2 4,1 5,0

[kW] 2,2 2,8 3,6 4,5 CAPACITÉ DE CHAUFFAGE [kW] 2,8 3,2 4,1 5,0

[kW] 2,2 2,8 3,6 4,5

CAPACIDAD DE CALEFACCIÓN

[kW] 2,8 3,2 4,1 5,0

[kW] 2,2 2,8 3,6 4,5

CAPACIDAD DE CALEFACCIÓN

[kW] 2,8 3,2 4,1 5,0

[kW] 2,2 2,8 3,6 4,5

CAPACITÀ DI RISCALDAMENTO

[kW] 2,8 3,2 4,1 5,0

[kW] 2,2 2,8 3,6 4,5

CAPACITÀ DI RISCALDAMENTO

[kW] 2,8 3,2 4,1 5,0

[kW] 2,2 2,8 3,6 4,5

CAPACIDADE DE AQUECIMENTO

[kW] 2,8 3,2 4,1 5,0

[kW] 2,2 2,8 3,6 4,5

CAPACIDADE DE AQUECIMENTO

[kW] 2,8 3,2 4,1 5,0
