ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Airstage ASYA012GCGH FUJITSU

UNITÀ INTERNA (tipo montato a parete) A uso esclusivo del personale tecnico autorizzato. ΕλληνικάPortuguês ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ (Επιτοιχιος Τύπος) Μόνο για εξουσιοδοτημένο τεχνικό προσωπικό.

1. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Διαβάστε προσεκτικά αυτό το Εγχειρίδιο πριν από την εγκατάσταση.

• Οι προειδοποιήσεις και οι προφυλάξεις που επισημαίνονται σε αυτό το Εγχειρίδιο περιέ- χουν σημαντικές πληροφορίες σχετικά με την ασφάλειά σας. Φροντίστε να τις τηρήσετε.

• Προμηθεύστε το παρόν Εγχειρίδιο μαζί με το Εγχειρίδιο Λειτουργίας στον πελάτη. Ζητή- στε από τον πελάτη να φυλάξει τα συγκεκριμένα εγχειρίδια για μελλοντική χρήση, όπως είναι η επανατοποθέτηση ή η επιδιόρθωση της μονάδας.

Αυτό το σήμα υποδεικνύει διαδικασίες οι οποίες, αν εκτελεστούν εσφαλμένα, ενδέχεται να προκαλέσουν σοβαρό τραυματισμό ή θάνατο του χρήστη. Ζητήστε από τον αντιπρόσωπο ή έναν επαγγελματία τεχνικό εγκατάστασης να εγκα- ταστήσει την εσωτερική μονάδα σύμφωνα με το παρόν Εγχειρίδιο εγκατάστασης. Μια μονάδα που δεν έχει εγκατασταθεί σωστά μπορεί να προκαλέσει σοβαρά ατυχήματα, όπως διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά. Αν η εσωτερική μονάδα εγκατασταθεί χωρίς να τηρηθούν οι οδηγίες του Εγχειριδίου εγκατάστασης, η εγγύηση του κατασκευ- αστή θα ακυρωθεί. Μην ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ την τροφοδοσία μέχρι να ολοκληρωθούν όλες οι εργασίες. Τυ- χόν ενεργοποίηση της τροφοδοσίας πριν από την ολοκλήρωση των εργασιών ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως ηλεκτροπληξία ή πυρκαγιά. Αν υπάρχει διαρροή ψυκτικού κατά την εκτέλεση των εργασιών, πραγματοποιήστε εξαε- ρισμό του χώρου. Αν το ψυκτικό έρθει σε επαφή με φλόγα, παράγεται τοξικό αέριο. Οι εργασίες εγκατάστασης πρέπει να πραγματοποιηθούν σύμφωνα με τα εθνικά πρότυ- πα καλωδίωσης μόνο από εξουσιοδοτημένο προσωπικό. Εκτός από περιπτώσεις ΕΠΕΙΓΟΥΣΑΣ ΑΝΑΓΚΗΣ, μην απενεργοποιείτε ποτέ τον κύριο όπως και τον δευτερεύοντα διακόπτη τροφοδοσίας των εσωτερικών μονάδων κατά τη διάρκεια της λειτουργίας. Θα προκληθεί σφάλμα συμπιεστή καθώς και διαρροή νερού. Αρχικά, διακόψτε τη λειτουργία της εσωτερικής μονάδας μέσω του ελεγκτή, του μετατρο- πέα ή της εξωτερικής συσκευής εισόδου και, στη συνέχεια, κατεβάστε τον διακόπτη. Βεβαιωθείτε ότι ο χειρισμός θα γίνει μέσω της μονάδας ελέγχου, του μετατροπέα ή της εξωτερικής συσκευής εισόδου. Κατά τη διαδικασία σχεδιασμού του διακόπτη, τοποθετήστε τον σε θέση η οποία δεν θα είναι άμεσα προσβάσιμη στους χρήστες.

Αυτό το σήμα υποδεικνύει διαδικασίες οι οποίες, αν δεν εκτελε- στούν σωστά, μπορεί πιθανόν να προκαλέσουν τραυματισμό του χρήστη ή υλικές ζημιές. Διαβάστε προσεκτικά όλες τις πληροφορίες ασφαλείας πριν χρησιμοποιήσετε ή εγκατα- στήσετε το κλιματιστικό. Μην επιχειρήσετε να εγκαταστήσετε το κλιματιστικό ή μέρος αυτού μόνοι σας. Αυτή η μονάδα πρέπει να εγκαθίσταται από εξειδικευμένο προσωπικό με πιστοποίηση ικανότητας χειρισμού ψυκτικών υγρών. Ανατρέξτε στους ισχύοντες νόμους και κανονι- σμούς της περιοχής εγκατάστασης. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τους κανονισμούς που ισχύουν στην περιοχή εγκατάστασης και σύμφωνα με τις οδηγίες εγκατάστασης του κατασκευαστή. Η παρούσα μονάδα είναι μέρος ενός συνόλου που αποτελεί το κλιματιστικό. Δεν πρέπει να εγκατασταθεί από τον πελάτη ή από προσωπικό μη εξουσιοδοτημένο από τον κατασκευαστή. Χρησιμοποιείτε πάντα μια ξεχωριστή γραμμή παροχής ρεύματος που προστατεύεται από διακόπτη κυκλώματος για όλα τα καλώδια με απόσταση μεταξύ επαφών 3 mm για αυτήν τη μονάδα. Η μονάδα πρέπει να είναι σωστά γειωμένη, και η γραμμή παροχής πρέπει να είναι εξοπλισμένη με διαφορικό διακόπτη για την ασφάλεια των ατόμων που βρίσκονται κοντά

Οι μονάδες δεν διαθέτουν προστασία από εκρήξεις και, συνεπώς, δεν πρέπει να εγκαθί- στανται σε χώρους όπου είναι δυνατό να προκληθεί έκρηξη. Μην αγγίζετε ποτέ ηλεκτρικά εξαρτήματα αμέσως μετά την απενεργοποίηση της τροφο- δοσίας. Υπάρχει κίνδυνος ηλεκτροπληξίας. Μετά την απενεργοποίηση της τροφοδοσίας, περιμένετε πάντοτε 5 λεπτά πριν αγγίξετε ηλεκτρικά εξαρτήματα. Αυτή η μονάδα δεν περιέχει εξαρτήματα που μπορούν να συντηρηθούν από το χρήστη. Να απευθύνεστε πάντοτε σε εξουσιοδοτημένο τεχνικό προσωπικό για επισκευές. Όταν μετακομίζετε, να απευθύνεστε σε εξουσιοδοτημένο προσωπικό του σέρβις για την αποσύνδεση και την εγκατάσταση της μονάδας.

2. ΠΕΡΙ ΤΟΥ ΠΡΟΙΟΝΤΟΣ ΑΥΤΟΥ

2.1. Προφυλάξεις κατά τη χρήση του ψυκτικού R410A ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην τοποθετείτε στον κύκλο ψύξης οποιαδήποτε ουσία εκτός του ψυκτικού που υπο- δεικνύεται. Αν εισέλθει αέρας στον κύκλο ψύξης, η πίεση στον κύκλο ψύξης θα αυξηθεί υπερβολικά και θα προκληθεί θραύση της σωλήνωσης. Εάν υπάρχει διαρροή ψυκτικού υγρού, βεβαιωθείτε ότι δεν υπερβαίνει το όριο συγκέ- ντρωσης. Εάν η διαρροή ψυκτικού υγρού υπερβεί το όριο συγκέντρωσης, μπορεί να προκαλέσει ατυχήματα όπως μείωση οξυγόνου. Μην αγγίζετε το ψυκτικό που έχει διαρρεύσει από τις συνδέσεις των σωλήνων ψυκτικού ή άλλα σημεία. Η απευθείας επαφή με το ψυκτικό ενδέχεται να προκαλέσει κρυοπαγή-

Εάν διαρρεύσει ψυκτικό υγρό κατά τη λειτουργία, εκκενώστε αμέσως το χώρο και αερί- στε τον καλά. Αν το ψυκτικό έρθει σε επαφή με φλόγα, παράγεται τοξικό αέριο. 2.2. Ειδικά εργαλεία για R410A ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να εγκαταστήσετε μια μονάδα που χρησιμοποιεί ψυκτικό R410A, χρησιμοποιήστε ειδικά εργαλεία και υλικά σωληνώσεων που έχουν κατασκευαστεί ειδικά για χρήση με το R410A. Επειδή η πίεση του ψυκτικού R410A είναι περίπου 1,6 φορές μεγαλύτερη από όσο του R22, η λανθασμένη χρήση υλικού σωληνώσεων ή η λανθασμένη εγκατάσταση ενδέχεται να προκαλέσουν καταστροφή των σωληνώσεων ή τραυματισμό. Επίσης, ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως διαρροή νερού, ηλεκτρο- πληξία ή πυρκαγιά. Όνομα εργαλείου Αλλαγές ως προς το εργαλείο για R22 Μετρητής πολλαπλής Η πίεση είναι τεράστια και δεν μπορεί να μετρηθεί με συμβα- τικό μετρητή. Για την αποφυγή εσφαλμένης ανάμιξης με άλλα ψυκτικά, η διάμετρος της κάθε θύρας είναι διαφορετική. Συνιστάται η χρήση πολλαπλού μετρητή με εύρος τιμών απεικόνισης υψηλής πίεσης -0,1 έως 5,3 MPa και εύρος τιμών απεικόνισης χαμηλής πίεσης -0,1 έως 3,8 MPa. Σωλήνας φόρτισης Για να αυξηθεί η αντίσταση στην πίεση, το υλικό του σωλήνα και το μέγεθος της βάσης έχουν αλλάξει. Αντλία κενού Μπορεί να χρησιμοποιηθεί συμβατική αντλία κενού με την τοποθέτηση μετατροπέα αντλίας κενού.

• Μπορεί να χρησιμοποιηθεί συμβατική αντλία κενού με την τοποθέτηση μετατροπέα αντλίας κενού.

• Βεβαιωθείτε ότι το λάδι της αντλίας δεν επιστρέφει στο σύ- στημα. Χρησιμοποιήστε αντλία με ικανότητα αναρρόφησης κενού -100,7 kPa (5 Ton, -755 mmHg). Ανιχνευτής διαρροής

Ειδικός ανιχνευτής διαρροής αερίου για το ψυκτικό HFC R410A. ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΡ. ΕΞΑΡΤΗΜΑΤΟΣ 9373370482 Εσωτερική μονάδα συστήματος VRF (τύπου αγωγού) Περιεχόμενα

4.1. Επιλογή του υλικού σωλήνωσης .............................................................................. 4 4.2. Απαιτήσεις ως προς τους σωλήνες .......................................................................... 4 4.3. Σύνδεση ρακόρ (σύνδεση σωλήνα) .......................................................................... 4

Σωλήνας σύνδεσης, καλώδιο και λάστιχο αποστράγγισης ...........................................11

8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ ..................................................... 11

8.1. Αφαίρεση και εγκατάσταση γρίλιας εισαγωγής ........................................................11 8.2. Αφαίρεση εμπρός πάνελ ..........................................................................................11 8.3. Εγκατάσταση εμπρός πάνελ................................................................................... 12

9. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ ........................................................................................ 12

9.1. Δοκιμαστική λειτουργία με τη χρήση της Εξωτερικής μονάδας (PCB) ................... 12

Δοκιμαστική λειτουργία με τη χρήση του τηλεχειριστηρίου ........................................... 12 10. ΛΙΣΤΑ ΕΛΕΓΧΩΝ ........................................................................................................ 12

11. ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΩΝ..............................................................................................12

9373370482-01_IM_.indb 19373370482-01_IM_.indb 1 3/31/2020 4:05:13 PM3/31/2020 4:05:13 PMEl-2 2.3. Εξαρτήματα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σχετικά με την εγκατάσταση, φροντίστε να χρησιμοποιήσετε τα εξαρτήματα που παρέχει ο κατασκευαστής ή άλλα προβλεπόμενα εξαρτήματα.Η χρήση μη προβλεπόμενων εξαρτημάτων ενδέχεται να προκαλέσει σοβαρά ατυχήμα-τα, όπως πτώση της μονάδας, διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.• Παρέχονται τα ακόλουθα εξαρτήματα εγκατάστασης. Χρησιμοποιήστε τα με κατάλληλο τρόπο.• Διατηρήστε το Εγχειρίδιο Εγκατάστασης σε ασφαλές μέρος και μην απορρίψετε τυχόν άλλα παρελκόμενα μέχρι να ολοκληρωθούν οι εργασίες εγκατάστασης. Ονομασία και Σχήμα Ποσότητα ΕφαρμογήΕγχειρίδιο Λειτουργίας Εγχειρίδιο Εγκαταστασης (Αυτό το βιβλίο)Εγχειρίδιο λειτουργίας(CD-ROM) Στήριγμα αγκίστρωσης σε τοίχο Για εγκατάσταση εσωτερικής μονάδας.Βίδα διάνοιξης σπειρώματος (M4 × 25 mm) Για εγκατάσταση στηρίγματος αγκίστρω-σης σε τοίχο.Υφασμάτινη ταινία Για εγκατάσταση εσωτερικής μονάδας.Παρέμβυσμα Α Χρησιμοποιείται όταν η διάμετρος του σωλήνα αερίου είναι Ø12,70 ή περισ-σότερο.Απαιτείται όταν χρησιμοποιείται AS012/014.Φίλτρο καθαρισμού αέρα Για τοποθέτηση, ανατρέξτε στην ενότητα "ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ" στο εγχειρίδιο λειτουργίας.Πλαίσιο φίλτρου καθαρισμού

2.4. Προαιρετικά εξαρτήματα Περιγραφή Μοντέλο ΕφαρμογήΚιτ εξωτερικής σύν-δεσηςUTY-XWZXZCΓια λειτουργία εξόδου (Ακροδέκτης εξόδου / CNΒ01)UTY-XWZXZBΓια τον έλεγχο της λειτουργίας εισόδου (Ακροδέκτης τάσης / CNA01)UTY-XWZXZDΓια τον έλεγχο της λειτουργίας εισόδου (Ακροδέκτης ξηράς επαφής / CNA02)UTY-XWZXZ7Για λειτουργία βεβιασμένης διακοπής θερμο-στάτη (Ακροδέκτης τάσης / CNA03)UTY-XWZXZEΓια λειτουργία βεβιασμένης διακοπής θερμο-στάτη (Ακροδέκτης ξηράς επαφής / CNA04)Προσαρμογέας ασύρ-ματου τοπικού δικτύου (LAN)UTY-TFSXZ*Για έλεγχο μέσω ασύρματου τοπικού δικτύου (LAN).Εξωτερική μονάδα τροφοδοσίας ρεύματοςUTZ-GXXAΠαρέχει ισχύ στην πλακέτα της εσωτερικής μονάδας όταν η εσωτερική μονάδα είναι απε-νεργοποιημένη, για την αποτροπή σφαλμά-

3. ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Είναι σημαντικό να γίνει σωστά η αρχική εγκατάσταση, επειδή είναι δύσκολη η μετακίνηση της μονάδας μετά την εγκατάστασή της. 3.1. Επιλογή θέσης εγκατάστασης Αποφασίστε με τον πελάτη για τη θέση τοποθέτησης ως εξής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επιλέξτε θέσεις εγκατάστασης που να μπορούν να αντέχουν το βάρος της εσωτερικής μονάδας. Εγκαταστήστε προσεκτικά τις μονάδες για να μην καταρρεύσουν. Μην εγκαθιστάτε την εσωτερική μονάδα στις εξής περιοχές:• Σε περιοχή όπου υπάρχει πολύ αλάτι, όπως σε παραλία. Θα διαβρωθούν τα μεταλλικά μέρη, προκαλώντας πτώση των εξαρτημάτων ή διαρροή νερού από τη μονάδα.• Σε περιοχή με πολλά ορυκτά έλαια ή μεγάλη ποσότητα χυμένων λαδιών ή ατμού, όπως σε κουζίνα. Θα διαβρωθούν τα πλαστικά μέρη, προκαλώντας πτώση των εξαρ-τημάτων ή διαρροή νερού από τη μονάδα. • Σε περιοχή όπου παράγονται ουσίες που επηρεάζουν αρνητικά τον εξοπλισμό, όπως θειούχα αέρια, χλωριούχα αέρια, οξέα ή αλκάλια. Θα προκληθεί διάβρωση στους χαλκοσωλήνες και τις συγκολλημένες ενώσεις, η οποία μπορεί να οδηγήσει σε διαρροή του ψυκτικού. • Σε περιοχή όπου μπορεί να προκληθεί διαρροή καύσιμου αερίου ή όπου υπάρχουν αιωρούμενες ίνες άνθρακα ή εύφλεκτη σκόνη, ή πτητικά και εύφλεκτα υλικά, όπως διαλυτικά χρωμάτων ή βενζίνη. Αν σημειωθεί διαρροή και συγκέντρωση αερίου γύρω από τη μονάδα, ενδέχεται να προκληθεί πυρκαγιά.• Σε περιοχή όπου μπορεί να ουρήσουν ζώα πάνω στη μονάδα ή να παραχθεί αμμωνία.Μην χρησιμοποιείτε τη μονάδα για συγκεκριμένους σκοπούς, όπως είναι η αποθήκευση τροφίμων, η φροντίδα ζώων, η καλλιέργεια φυτών ή η διατήρηση συσκευών ακριβείας ή έργων τέχνης.Ενδέχεται να υποβαθμιστεί η ποιότητα αυτών των αντικειμένων.Μην εγκαταστήσετε τη μονάδα όπου υπάρχει κίνδυνος διαρροής καύσιμου αερίου.Μην εγκαταστήσετε τη μονάδα κοντά σε πηγή θερμότητας, ατμού ή εύφλεκτου αερίου.Εγκαταστήστε τη μονάδα σε θέση όπου δεν υπάρχει πρόβλημα με την αποστράγγιση.Εγκαταστήστε την εσωτερική μονάδα, το καλώδιο τροφοδοσίας, το καλώδιο μετάδο-σης και το καλώδιο τηλεχειριστηρίου σε απόσταση τουλάχιστον 1 m από τηλεοπτικό ή ραδιοφωνικό δέκτη. Σκοπός αυτής της προφύλαξης είναι να αποτραπούν οι παρεμβολές στο τηλεοπτικό ή το ραδιοφωνικό σήμα. (Ακόμα και αν εγκατασταθούν σε απόσταση μεγαλύτερη του 1 μέτρου, ενδέχεται και πάλι να υπάρχει θόρυβος κάτω από ορισμένες συνθήκες.)Αν παιδιά κάτω των 10 ετών είναι δυνατό να πλησιάσουν τη μονάδα, λάβετε προληπτι-κά μέτρα ώστε να μην μπορούν να φτάσουν τη μονάδα.Λάβετε τις κατάλληλες προφυλάξεις για να αποτραπεί ενδεχόμενη πτώση της μονάδας.(1) Εγκαταστήστε την εσωτερική μονάδα σε σημείο αρκετά ισχυρό ώστε να αντέχει το βάρος της.(2) Δεν πρέπει να υπάρχουν εμπόδια μπροστά από τις θύρες εισόδου και εξόδου. Ο αέρας πρέπει να κυκλοφορεί ελεύθερα σε όλον τον χώρο.(3) Αφήστε επαρκή χώρο πρόσβασης για τη συντήρηση του κλιματιστικού.(4) Εγκαταστήστε τη μονάδα σε θέση όπου η σύνδεση με την εξωτερική μονάδα (ή τη μονάδα Διακλάδωσης ψυκτικού) είναι εύκολη. (5) Εγκαταστήστε τη μονάδα σε θέση όπου είναι εύκολη η εγκατάσταση του σωλήνα σύνδεσης. (6) Εγκαταστήστε τη μονάδα σε θέση όπου είναι εύκολη η εγκατάσταση του σωλήνα αποστράγγισης.(7) Εγκαταστήστε τη μονάδα σε θέση στην οποία δεν ενισχύεται ο θόρυβος και οι κραδασμοί. (8) Λάβετε υπόψη τις ανάγκες συντήρησης κ.λπ. του κλιματιστικού και αφήστε τον απαραίτητο ελεύθερο χώρο. Επίσης, εγκαταστήστε τη μονάδα σε σημείο όπου είναι δυνατή η αφαίρεση του φίλτρου.(9) Μην εγκαθιστάτε τη μονάδα σε σημείο όπου εκτίθεται σε άμεσο ηλιακό φως. Εμβέλεια αισθητήρα ανίχνευσης ανθρώπων

Μην χτυπάτε και μην πιέζετε τον αισθητήρα ανίχνευσης ανθρώπων. Μπορεί να προκλη-θεί ζημιά ή δυσλειτουργία.Μην αγγίζετε τον αισθητήρα ανίχνευσης ανθρώπων. Ενδεχόμενες γρατσουνιές ή ρύποι μπορεί να έχουν ως αποτέλεσμα εσφαλμένη ανίχνευση.Μην τοποθετείτε μεγάλα αντικείμενα κοντά στον αισθητήρα ανίχνευσης ανθρώπων. Επίσης, κρατήστε τις συσκευές θέρμανσης έξω από την περιοχή ανίχνευσης του αισθητήρα.Γωνία 90° κατακόρυφα (πλευρική όψη) Γωνία 100° οριζόντια (κάτοψη) 7 m 90° 7 m 50° 50° 9373370482-01_IM_.indb 29373370482-01_IM_.indb 2 3/31/2020 4:05:13 PM3/31/2020 4:05:13 PMEl-3 3.2. Διαστάσεις εγκατάστασης Τουλάχι-στον 70(25 ή πε-ρισσότερο)Μονάδα: mmΠερίγραμμα της εσωτερικής μονάδαςΤουλάχι-στον 80(62 ή περισ-σότερο)Στήριγμα αγκίστρωσης σε τοίχοΤουλάχι-στον 200(122 ή πε-ρισσότερο)Τουλάχι-στον 1.500 Τουλάχιστον 1.800 3.3. Εγκατάσταση της μονάδας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εγκαταστήστε το κλιματιστικό σε μέρος που να αντέχει φορτίο τουλάχιστον πέντε φορές το βάρος της κύριας μονάδας και δεν ενισχύει το θόρυβο ή τους κραδασμούς. Αν η θέση της εγκατάστασης δεν έχει αρκετά υψηλή αντοχή, η εσωτερική μονάδα μπορεί να καταρρεύσει και να προκαλέσει τραυματισμό.Αν η εργασία γίνει μόνο με το πλαίσιο του πίνακα, υπάρχει κίνδυνος χαλάρωσης της μονάδας.Δείξτε προσοχή.

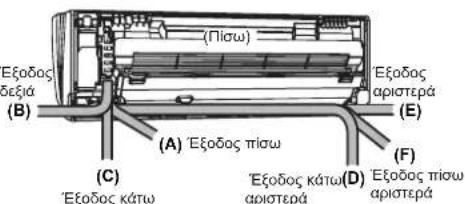

3.3.1 Προσδιορισμός της κατεύθυνσης των σωληνώσεων

Οι σωληνώσεις μπορούν να συνδεθούν όπως αναφέρεται στην εικόνα και στον πίνακα. Όταν οι σω-ληνώσεις συνδεθούν στην κατεύθυνση (B), (C), (D) ή (E), κόψτε κατά μήκος της αύλακας σωληνώσεων στα πλάγια του εμπρός πάνελ με ένα πριόνι. (A) (F) (D) (E) (B) (C) Έξοδος δεξιάΈξοδος αριστεράΈξοδος πίσω αριστεράΈξοδος κάτωΈξοδος πίσω Έξοδος κάτω αριστερά(Πίσω)

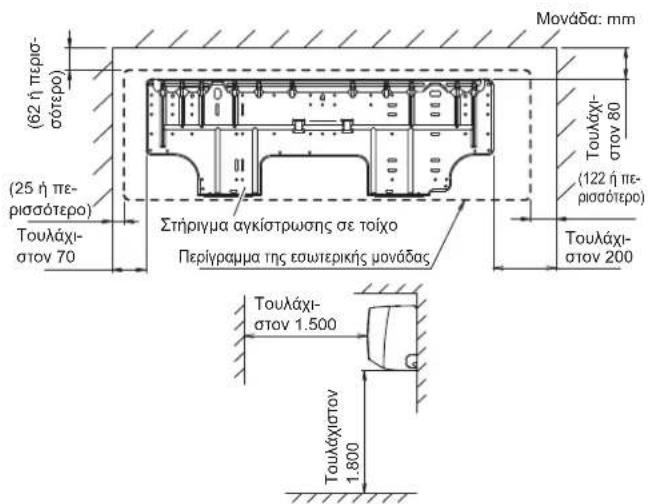

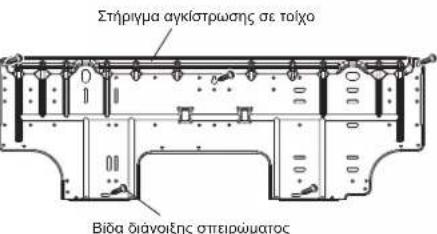

3.3.2 Εγκατάσταση του στηρίγματος αγκίστρωσης σε τοίχο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εγκαταστήστε το στήριγμα αγκίστρωσης σε τοίχο ευθυγραμμίζοντάς το οριζόντια και κα-τακόρυφα. Αν το στήριγμα αγκίστρωσης σε τοίχο έχει κλίση, θα στάζει νερό στο δάπεδο.Καθώς το βάρος της εσωτερικής μονάδας είναι 15 με 18 kg, πρέπει να εγκατασταθεί μετά από σωστή εκτίμηση του μέρους όπου πρόκειται να εγκατασταθεί. Εάν το μέρος δεν είναι αρκετά ισχυρό, πρέπει να χρησιμοποιηθεί σανίδα ή δοκάρι για να γίνει αρκετά ισχυρό έτσι ώστε να αντέχει ο τοίχος το βάρος.• Αφαιρέστε τον βραχίονα αγκί-στρωσης στον τοίχο από την εσωτερική μονάδα. (Αφαιρέστε 2 βίδες.)• Ανατρέξτε στην παρακάτω εικόνα για τις θέσεις των οπών εγκατάστασης του στηρίγματος αγκίστρωσης σε τοίχο.• Προτού σφίξετε το στήριγμα αγκίστρωσης στον τοίχο με βίδες, οριζοντιώστε το χτυπώ-ντας το άγκιστρο στο κέντρο του στηρίγματος με τη λαβή ενός κατσαβιδιού.(1) Στερεώστε το στήριγμα αγκίστρωσης σε τοίχο με τουλάχιστον 5 βίδες και μπουλόνια αγκύρωσης, μέσω των οπών κοντά στην εξωτερική πλευρά του στηρίγματος.(Μην στερεώνετε το στή-ριγμα αγκίστρωσης σε τοίχο μόνο σε 1 σημείο ή υπό γωνία.)Στήριγμα αγκίστρωσης σε τοίχοΒίδα διάνοιξης σπειρώματος(2) Για τοίχο από τσιμέντο, βυθίστε μπουλόνια αγκύρωσης (διαμ. 10 mm) στον τοίχο, στα σημεία των οπών του στηρίγματος αγκίστρωσης. (Τα μπουλόνια αγκύρωσης πρέπει να προεξέχουν κατά τουλάχιστον 18 mm από τον τοίχο. Χρησιμοποιήστε 2 μπουλόνια για επίπεδο τσιμεντένιο τοίχο και 4 μπουλόνια για κυψελωτό τοίχο.)(3) Τοποθετήστε τα παξιμάδια στα μπουλόνια αγκύρωσης μέσα από το στήριγμα αγκί-στρωσης.(4) Τέλος, σφίξτε τα παξιμάδια και τις ξυλόβιδες αφού επιβεβαιώσετε, με τη χρήση αλφα-διού, ότι το στήριγμα είναι οριζόντιο.

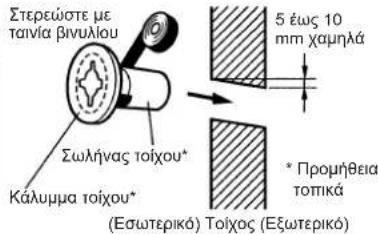

3.3.3 Διάνοιξη οπής στον τοίχο για τις σωληνώσεις σύνδεσης

(1) Ανοίξτε μια οπή στον τοίχο, στη θέση που παρουσιάζεται παρακάτω.(2) Ανοίξτε την οπή έτσι ώστε το εξω-τερικό άκρο να είναι χαμηλότερα (5 έως 10 mm) από το εσωτερικό άκρο.(3) Να ευθυγραμμίζετε πάντα το κέντρο της οπής στον τοίχο. Εάν δεν ευθυγραμμιστεί σωστά, θα προκληθεί διαρροή νερού.(4) Κόψτε τον σωλήνα τοίχου ανάλογα με το πάχος του τοίχου, περάστε τον στο κάλυμμα τοίχου, στερεώστε το κάλυμμα με ταινία βινυλίου και περά-στε τον σωλήνα μέσα από την οπή. οπή διαμέτρου 65 mm οπή διαμέτρου 65 mm Βραχίονας ανάρτησης στον τοίχο Σημάδι κεντραρίσματος Σημάδι κεντραρίσματος (5) Για αριστερή και δεξιά σωλήνωση, ανοίξτε την οπή λίγο χαμηλότερα, ώστε το νερό της αποστράγγισης να ρέει ελεύθερα. Προσαρτήστε τον σωλήνα τοίχου Στερεώστε με ταινία βινυλίουΚάλυμμα τοίχου*Σωλήνας τοίχου*(Εσωτερικό) Τοίχος (Εξωτερικό)* Προμήθεια τοπικά5 έως 10 mm χαμηλά ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν δεν χρησιμοποιηθεί ο σωλήνας τοίχου, το καλώδιο που συνδέει την εσωτερική με την εξω-τερική μονάδα ενδέχεται να αγγίζει μέταλλο και να προκληθεί διαρροή ηλεκτρικού ρεύματος.

3.3.4 Διαμόρφωση του λάστιχου αποστράγγισης και του σωλήνα

Εισάγετε σφικτά το λάστιχο αποστράγγισης και το καπάκι αποστράγγισης. Η αποστράγ-γιση πρέπει να έχει κλίση προς τα κάτω για να αποφευχθεί διαρροή νερού.Κατά την εισαγωγή του λάστιχου αποστράγγισης, δεν πρέπει να εφαρμοστεί κανένα άλλο υλικό εκτός από νερό. Η εφαρμογή άλλου υλικού εκτός από νερό θα προκαλέσει φθορά του λάστιχου και, ενδεχομένως, διαρροή νερού.Αφού αφαιρέσετε ένα λάστιχο αποστράγγισης, μην ξεχάσετε να τοποθετήσετε το καπάκι αποστράγγισης.Όταν ασφαλίζετε τη σωλήνωση και το λάστιχο αποστράγγισης με ταινία, διευθετήστε το λάστιχο αποστράγγισης έτσι ώστε να βρίσκεται στην κάτω πλευρά της σωλήνωσης.Σε περιβάλλοντα με χαμηλές θερμοκρασίες, θα πρέπει να εφαρμόσετε αντιπαγωτική προστασία στη σωλήνωση αποστράγγισης για να αποφύγετε το πάγωμα του λάστιχου αποστράγγισης.Μετά τη λειτουργία ψύξης σε περιβάλλον χαμηλής θερμοκρασίας (όταν η εξωτερική θερμοκρασία είναι κάτω από 0 °C), το νερό στο λάστιχο αποστράγγισης μπορεί να παγώσει. Το παγωμένο νερό αποστράγγισης θα μπλοκάρει τη ροή στο λάστιχο και ενδέχεται να προκαλέσει διαρροή νερού στην εσωτερική μονάδα. [Για (A) Οπίσθια σωλήνωση, (B) Δεξιά σωλήνωση και (C) Κάτω σωλήνωση] (1) Εγκαταστήστε τη σωλήνωση της εσωτερικής μονάδας προς την κατεύθυνση της οπής στον τοίχο και δέστε το λάστιχο αποστράγ-γισης μαζί με τον σωλήνα χρησι-μοποιώντας ταινία βινυλίου.(2) Εγκαταστήστε τη σωλήνωση έτσι ώστε το λάστιχο αποστράγγισης να βρίσκεται στο κάτω μέρος.(3) Τυλίξτε με αυτοκόλλητη ταινία τον σωλήνα της εσωτερικής μονάδας που φαίνεται από έξω.(4) Για σωλήνωση με έξοδο δεξιά ή κάτω, κόψτε και αφαιρέστε στην αύ-λακα εξόδου σωλήνωσης με πριόνι.Δεξιά σωλήνωσηΚάτω σωλήνωσηΔέστε με ται-νία βινυλίουΣωλήνες ψυ-κτικού (επάνω)Οπίσθια σωλήνωσηΛάστιχο αποστράγγισης εσωτερικής μονάδας (κάτω) [Για (D) Αριστερή κάτω σωλήνωση, (E) Αριστερή σωλήνωση και (F) Αριστερή οπίσθια σωλήνωση]

Εισαγάγετε το λάστιχο αποστράγγισης και το καπάκι αποστράγγισης στη θύρα αποστράγγισης, φροντίζοντας ώστε να έρθει σε επαφή με το πίσω μέρος της θύρας αποστράγγισης, και κατόπιν στερεώστε το. Εάν το λάστιχο αποστράγγισης δεν συνδεθεί σωστά, θα προκληθεί διαρροή.(1) Εναλλάξτε το καπάκι αποστράγγισης και το λάστιχο αποστράγγισης.Στην αριστερή σωλήνωση εξό-δου, κόψτε με πριόνι το αυλάκι της σωλήνωσης στην έξοδο.Καπάκι αποστράγγισηςΑφαιρέστε το καπάκι αποστράγγισης τραβώντας την προεξοχή στο άκρο του καπακιού με τανάλια κ.τ.λ.Λάστιχο αποστράγγισης εσωτερικής μονάδας Μέθοδος αφαίρεσης και εγκατάστασης του λάστιχου αποστράγγισης Αφαίρεση Εγκατάσταση

Λάστιχο αποστράγγισηςΕξάρτημα αποστράγγισηςΕισάγετε κατακόρυφα τον σωλήνα αποστράγγισης προς τα μέσα, έτσι ώστε το εξάρτημα της απο-στράγγισης να μπορεί να ευθυγραμμιστεί με ακρί-βεια με την οπή της βίδας γύρω από τη στρόφιγγα αποστράγγισης.Στρόφιγγα αποστράγγισηςΟπή για βίδαΛάστιχο αποστράγγισης Εξάρτημα αποστράγγισηςΑφαιρέστε τη βίδα αριστερά του σωλήνα αποστράγγισης και τρα-βήξτε το σωλήνα προς τα έξω. Μετά την εισαγωγή και πριν την αντικατάσταση, επανα-τοποθετήστε και σφίξτε τις βίδες που έχετε αφαιρέσει. 9373370482-01_IM_.indb 39373370482-01_IM_.indb 3 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-4 4.2. Απαιτήσεις ως προς τους σωλήνες

Ανατρέξτε στο εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας για την περιγραφή του επιτρεπτού μήκους σωλήνωσης και της επιτρεπτής διαφοράς ύψους.Χρησιμοποιήστε σωλήνα με θερμομόνωση ανθεκτική στο νερό. Τοποθετήστε θερμομόνωση γύρω από τους σωλήνες αερίου και υγρού. Διαφορετικά, μπορεί να προκληθεί διαρροή νερού. Χρησιμοποιήστε θερμομόνωση με αντοχή σε θερμοκρασία άνω των 120 °C. (Μοντέλο αντίστροφου κύκλου μόνο). Επιπλέον, εάν τα επίπεδα υγρασίας στη θέση της εγκα-τάστασης της σωλήνωσης ψυκτικού αναμένεται να υπερβούν το 70 %, εγκαταστήστε θερμομόνωση γύρω από τη σωλήνωση του ψυκτικού. Αν το αναμενόμενο επίπεδο υγρασίας είναι 70-80 %, χρησιμοποιήστε θερμομόνωση με πάχος 15 mm ή μεγαλύτερο, και αν η αναμενόμενη υγρασία υπερβαίνει το 80 %, χρησιμοποιήστε θερμομόνωση με πάχος 20 mm ή μεγαλύτερο. Εάν χρησιμοποιείται θερμομόνωση με πάχος μικρότερο από το προβλεπόμενο, ενδέχεται να σχηματιστεί συμπύκνωση υγρασίας στην επιφάνεια της μόνωσης. Επίσης, χρησιμοποιήστε θερμική μόνωση με θερμική αγωγιμότητα 0,045 W/(m·K) ή μικρότερη (στους 20 °C). 4.3. Σύνδεση ρακόρ (σύνδεση σωλήνα) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σφίξτε τα παξιμάδια εκχείλωσης με ροπόκλειδο, χρησιμοποιώντας την προβλεπόμενη μέθοδο σύσφιξης. Διαφορετικά, τα ρακόρ μπορεί να σπάσουν μετά από αρκετό χρονικό διάστημα, με αποτέλεσμα να προκληθεί διαρροή ψυκτικού και να δημιουργηθούν επικίν-δυνα αέρια αν το ψυκτικό έρθει σε επαφή με φλόγα.

Χρησιμοποιήστε το ειδικό εργαλείο εκχείλωσης που προορίζεται αποκλειστικά για το R410A.(1) Κόψτε με σωληνοκόφτη τον σωλήνα σύνδεσης στο κατάλληλο μήκος.(2) Κρατήστε τον σωλήνα προς τα κάτω για να μην μπουν στον σωλήνα υπολείμματα κοπής και απομακρύνετε τυχόν γρέζια.(3) Τοποθετήστε το παξιμάδι εκχείλωσης [να χρησιμοποιείτε πάντα τα παξιμάδια εκχεί-λωσης που βρίσκονται στην εσωτερική και στην εξωτερική μονάδα (ή στη μονάδα Δι-ακλάδωσης ψυκτικού) αντίστοιχα] στον σωλήνα και πραγματοποιήστε την εκχείλωση με ένα εργαλείο εκχείλωσης. Χρησιμοποιήστε το ειδικό εργαλείο εκχείλωσης R410A. Μπορεί να προκληθεί διαρροή ψυκτικού εάν χρησιμοποιηθούν άλλα ρακόρ.(4) Προστατέψτε τους σωλήνες, π.χ. με πιάστρα ή ταινία, για να αποτρέψετε την είσοδο σκόνης, ρύπων ή νερού στο εσωτερικό των σωλήνων.Ελέγξτε αν γίνεται ομοιόμορφη εκχείλωση του [L] και βεβαιωθείτε ότι δεν υπάρχουν ρωγμές ή αμυχές.ΣωλήναςΦιλιέραΕξωτερική διάμετρος σωλήνα [mm (ίν)]Διάσταση A [mm]Διάσταση B

-0,4 [mm]Εργαλείο εκχείλωσης για R410A, τύπου σφικτήρα6,35 (1/4)0 έως 0,5 9,1 9,52 (3/8) 13,212,70 (1/2) 16,615,88 (5/8) 19,719,05 (3/4) 24,0Όταν χρησιμοποιούνται συμβατικά εργαλεία εκχείλωσης (R22) για την εκχείλωση σωλή-νων R410A, η διάσταση A θα πρέπει να είναι μεγαλύτερη κατά περίπου 0,5 mm από ό,τι υποδεικνύεται στον πίνακα (για την εκχείλωση με εργαλεία εκχείλωσης ειδικά για R410A), προκειμένου να επιτευχθεί η προβλεπόμενη εκχείλωση. Χρησιμοποιήστε παχύμετρο για τη μέτρηση της διάστασης Α. Συνιστάται να χρησιμοποιηθεί εργαλείο εκχείλωσης για R410A.Πλάτος μεταξύ εδρώνΕξωτερική διάμετρος σωλήνα [mm (ίν)]Πλάτος μεταξύ εδρών του παξιμα-διού εκχείλωσης [mm]6,35 (1/4) 179,52 (3/8) 2212,70 (1/2) 2615,88 (5/8) 2919,05 (3/4) 36

4.3.2 Λύγισμα σωλήνων

• Το σχήμα των σωλήνων δίνεται με το χέρι ή με κουρμπαδόρο σωλήνων. Προσέξτε να μην τους σπάσετε.• Μην λυγίζετε τους σωλήνες με γωνία μεγαλύτερη των 90°.• Όταν οι σωλήνες υφίστανται επανειλημμένο λύγισμα ή ίσιωμα, το υλικό τους σκληραίνει, δυσκολεύοντας το περαιτέρω λύγισμα ή ίσιωμά τους. Μην λυγίζετε ή τεντώνετε τους σωλήνες πάνω από 3 φορές. Για να αποτρέψετε τη θραύση του σωλήνα, μην τον λυγίζετε υπερβολικά. Αν λυγίσετε επανειλημμένα τον σωλήνα στο ίδιο σημείο, θα σπάσει.Εγκατάσταση του καπακιού αποστράγγισηςΚαπάκι αποστράγγισηςΣτρόφιγγα αποστράγγισηςΧωρίς κενόΕξαγωνικό κλειδίΧρησιμοποιήστε εξαγωνικό κλειδί 4 mm στην αντίθετη πλευρά για να εισάγετε το καπάκι αποστράγγισης, μέχρι το καπάκι να ακουμπήσει στην άκρη της στρόφιγγας αποστράγγισης.(2) Ευθυγραμμίστε τα σημάδια στο στήριγμα αγκίστρωσης σε τοίχο και διαμορφώστε το σχήμα του σωλήνα σύνδεσης Για αριστερή σωλήνωση και αριστερή οπίσθια σωλήνωση, ευθυγραμμίστε τα σημάδια στο στήριγμα αγκίστρωσης τοίχου και διαμορφώστε κατάλληλα το σχήμα του σωλήνα σύνδεσης.(3) Λυγίστε τη σωλήνωση σύνδεσης με ακτίνα καμπυ-λότητας 70 mm ή περισσό-τερο και εγκαταστήστε την σε απόσταση έως 35 mm από τον τοίχο.Σημάδια ευθυγράμμισηςΣτήριγμα αγκίστρωσης σε τοίχοΣωλήνωση σύνδεσηςΣωλήνας σύνδεσης (σωλήνα υγρού)Σωλήνας σύνδεσης (σωλήνας αερίου)

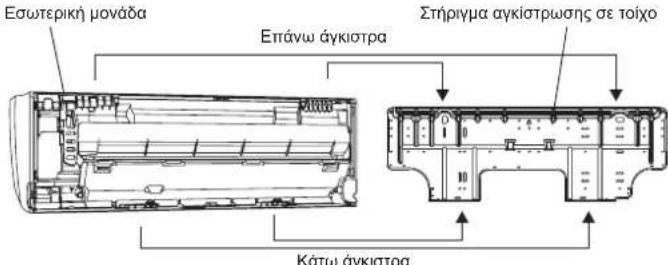

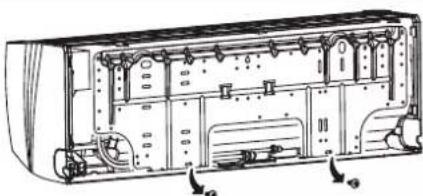

3.3.5 Εγκατάσταση της εσωτερικής μονάδας

(1) Αφού περάσετε την εσωτερική σωλήνωση και το λάστιχο αποστράγγισης μέσα από την οπή του τοίχου, κρεμάστε την εσωτερική μονάδα από τα άγκιστρα στην επάνω και κάτω πλευρά του στηρίγματος αγκίστρωσης σε τοίχο.Αφού αγκιστρώσετε την εσωτερική μονάδα στο επάνω άγκιστρο, αγκιστρώστε τα εξαρτήματα της εσωτερικής μονάδας στα 2 κάτω άγκιστρα, χαμηλώνοντας τη μονάδα και πιέζοντάς την προς τον τοίχο.Εσωτερική μονάδαΕπάνω άγκιστραΚάτω άγκιστραΣτήριγμα αγκίστρωσης σε τοίχο(2) Εισάγετε τον αποστάτη κ.λπ. μεταξύ της εσωτερικής μονάδας και του στηρίγματος αγκίστρωσης σε τοίχο και κρατήστε το κάτω μέρος της εσωτερικής μονάδας σε απόσταση από τον τοίχο.Εσωτερική μονάδαΣτήριγμα αγκί-στρωσης σε τοίχο(Αποστάτης)

4. ΕΓΚΑΤΑΣΤΑΣΗ ΣΩΛΗΝΩΝ

Προσέχετε να μην μπουν ξένα σώματα (λάδι, νερό κ.τ.λ.) στις σωληνώσεις σε όλα τα μοντέλα εκτός από αυτό που χρησιμοποιεί ψυκτικό R410A. Επίσης, κατά την αποθήκευ-ση της σωλήνωσης, σφραγίστε προσεκτικά τα ανοίγματα, π.χ. με πιάστρα ή ταινία.Κατά τη συγκόλληση των σωληνώσεων, φροντίστε να διοχετεύσετε μέσα τους ξηρό άζωτο. 4.1. Επιλογή του υλικού σωλήνωσης

Μην χρησιμοποιείτε τις υπάρχουσες σωληνώσεις από άλλο σύστημα ψύξης ή άλλο ψυκτικό.Χρησιμοποιήστε σωλήνες που έχουν καθαρές εξωτερικές και εσωτερικές πλευρές, χω-ρίς ξένα σώματα τα οποία μπορεί να προκαλέσουν προβλήματα κατά τη χρήση, όπως θείο, οξείδια, σκόνη, γρέζια, λάδι ή νερό.Είναι απαραίτητο να χρησιμοποιήσετε ενιαίους χάλκινους σωλήνες.Υλικό: Φωσφορούχοι αποξειδωμένοι χαλκοσωλήνες χωρίς αρμούς.Η επιθυμητή ποσότητα του απομένοντος ελαίου να είναι λιγότερη από 40 mg/10 m.Μην χρησιμοποιείτε χαλκοσωλήνες με βαθουλώματα, παραμορφωμένα ή αποχρωμα-τισμένα τμήματα (ειδικά στην εσωτερική τους επιφάνεια). Διαφορετικά, η εκτονωτική βαλβίδα ή ο τριχοειδής σωλήνας μπορεί να φράξουν με ρύπους.Η εσφαλμένη επιλογή σωλήνων θα επηρεάσει αρνητικά την απόδοση. Καθώς τα κλιματιστι-κά που χρησιμοποιούν ψυκτικό R410A λειτουργούν υπό μεγαλύτερη πίεση από ότι όταν χρη-σιμοποιούν συμβατικά ψυκτικά (R22), η επιλογή των κατάλληλων υλικών είναι απαραίτητη.• Στον πίνακα εμφανίζονται τα πάχη των χαλκοσωλήνων που χρησιμοποιούνται με το ψυκτικό R410A.• Ποτέ μην χρησιμοποιείτε χαλκοσωλήνες με πάχος μικρότερο από αυτό που αναφέρεται στον πίνακα, ακόμη κι αν διατίθενται στην αγορά.Πάχος ανοπτημένων χάλκινων σωλήνων (R410A)Εξωτερική διάμετρος σωλήνα [mm (ίν)] Πάχος [mm]6,35 (1/4) 0,809,52 (3/8) 0,8012,70 (1/2) 0,8015,88 (5/8) 1,0019,05 (3/4) 1,20 9373370482-01_IM_.indb 49373370482-01_IM_.indb 4 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-5

4.3.3 Σύνδεση σωλήνων

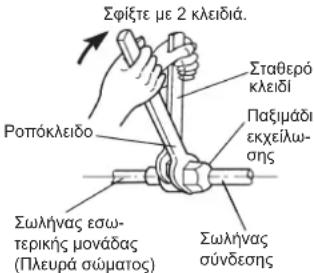

Όταν σφίξετε σωστά το παξιμάδι εκχείλωσης με το χέρι σας, κρατήστε τη σύνδεση από την πλευρά του σώματος με ξεχωριστό κλειδί σύσφιξης και, στη συνέχεια, σφίξτε με ένα ροπόκλειδο. Φροντίστε να εγκαταστήσετε τον σωλήνα σωστά στη θύρα της εσωτερικής και τις εξωτερικής μονάδας. Αν το κεντράρισμα δεν είναι σωστό, το παξιμάδι εκχείλωσης δεν μπορεί να σφίξει ομαλά. Αν ασκήσετε δύναμη για να γυρίσετε το παξιμάδι εκχείλωσης, το σπείρωμά του θα υποστεί ζημιά.Μην αφαιρέσετε το παξιμάδι εκχείλωσης από το σωλήνα της μονάδας εισόδου παρά μόνο λίγο πριν συνδέσετε το σωλήνα σύνδεσης.Μην χρησιμοποιείτε μεταλλικό λάδι στο εκχειλωμένο τμήμα. Αποφύγετε την εισροή ορυκτελαίου στο σύστημα, καθώς αυτό μειώνει τη διάρκεια ζωής των μονάδων.Κρατήστε το δυναμόκλειδο από τη λαβή του σε ορθή γωνία με το σωλήνα, προκειμένου να σφίξετε σωστά το παξιμάδι εκχείλωσης.Παξιμάδι εκχεί-λωσης[mm (ίν)]Ροπή σύσφιξης[N·m (kgf·cm)]Σωλήνας σύνδεσηςΡοπόκλειδοΣωλήνας εσω-τερικής μονάδας (Πλευρά σώματος)Σφίξτε με 2 κλειδιά.Σταθερό κλειδίΠαξιμάδι εκχείλω- Διάμ. 6,35 (1/4) 16 έως 18 (160 έως 180)Διάμ. 9,52 (3/8) 32 έως 42 (320 έως 420)Διάμ. 12,70 (1/2) 49 έως 61 (490 έως 610)Διάμ. 15,88 (5/8) 63 έως 75 (630 έως 750)Διάμ. 19,05 (3/4)90 έως 110 (900 έως 1.100)

5. ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ηλεκτρολογικές εργασίες πρέπει να πραγματοποιούνται σύμφωνα με το παρόν Εγ-χειρίδιο από άτομο που διαθέτει πιστοποίηση σύμφωνα με τους τοπικούς κανονισμούς. Φροντίστε να χρησιμοποιήσετε αποκλειστικό κύκλωμα για τη μονάδα. Ένα ανεπαρκές κύκλωμα τροφοδοσίας η εσφαλμένες ηλεκτρολογικές εργασίες ενδέχε-ται να προκαλέσουν σοβαρά ατυχήματα, όπως ηλεκτροπληξία ή πυρκαγιά.Πριν ξεκινήσετε τις εργασίες, βεβαιωθείτε ότι όλες οι μονάδες είναι αποσυνδεδεμένες από το ρεύμα.Χρησιμοποιήστε τα εσωκλειόμενα καλώδια σύνδεσης και τα καλώδια τροφοδοσίας ή εκείνα που προβλέπονται από τον κατασκευαστή. Εσφαλμένες συνδέσεις, ανεπαρκής μόνωση ή υπέρβαση του επιτρεπόμενου ρεύματος μπορεί να προκαλέσουν ηλεκτρο-πληξία ή πυρκαγιά.Για την καλωδίωση χρησιμοποιήστε τους τύπους καλωδίων που υποδεικνύονται, συνδέ-στε τα καλώδια σταθερά και βεβαιωθείτε ότι στις συνδέσεις ακροδεκτών δεν ασκούνται εξωτερικές δυνάμεις από τα καλώδια. Εσφαλμένη ή ασταθής σύνδεση καλωδίων μπορεί να προκαλέσει σοβαρά ατυχήματα, όπως υπερθέρμανση των τερματικών, ηλεκτροπλη-ξία ή πυρκαγιά.Μην κάνετε μετατροπές στα καλώδια τροφοδοσίας και μην χρησιμοποιείτε καλώδια προ-έκτασης ή διακλαδώσεις στην καλωδίωση. Εσφαλμένες συνδέσεις, ανεπαρκής μόνωση ή υπέρβαση του επιτρεπόμενου ρεύματος μπορεί να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά.Αντιστοιχίστε τους αριθμούς της πίνακα ακροδεκτών και τα χρώματα των καλωδίων σύνδεσης με εκείνα της εξωτερικής μονάδας (ή της μονάδας Διακλάδωσης Ψυκτικού). Εάν η καλωδίωση δεν είναι σωστή, ενδέχεται να καούν τα ηλεκτρικά μέρη.Συνδέστε σωστά τα καλώδια σύνδεσης στον πίνακα ακροδεκτών. Επίσης, ασφαλίστε τα καλώδια με συγκρατητές καλωδίωσης. Ακατάλληλες συνδέσεις, στην καλωδίωση ή στα άκρα της καλωδίωσης, μπορεί να προκαλέσουν δυσλειτουργία, ηλεκτροπληξία ή πυρκαγιά.Στερεώνετε πάντα το εξωτερικό κάλυμμα του καλωδίου σύνδεσης με το σφιγκτήρα καλωδίου. (Αν ο μονωτήρας είναι φθαρμένος, μπορεί να παρουσιαστεί αποφόρτιση.)Τοποθετήστε σωστά το κάλυμμα του ηλεκτρικού κιβωτίου στη μονάδα. Εσφαλμένη τοποθέτηση του καλύμματος του ηλεκτρικού κιβωτίου μπορεί να προκαλέσει σοβαρά ατυχήματα, όπως ηλεκτροπληξία ή πυρκαγιά λόγω έκθεσης σε σκόνη ή νερό.Τοποθετήστε χιτώνια σε τυχόν οπές που έγιναν στους τοίχους για την καλωδίωση. Διαφορετικά, ενδέχεται να προκληθεί βραχυκύκλωμα.Εγκαταστήστε διακόπτη διαφυγής γείωσης. Επίσης, τοποθετήστε το διακόπτη έναντι διαφυγών προς τη γη έτσι ώστε ολόκληρη η κύρια παροχή ρεύματος AC να διακόπτεται ταυτόχρονα. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.Συνδέετε πάντα το καλώδιο γείωσης.Εσφαλμένη εργασία γείωσης μπορεί να προκαλέσει ηλεκτροπληξία.Τοποθετήστε τα καλώδια του τηλεχειριστηρίου έτσι ώστε να μην είναι δυνατό να τα αγγίξετε με το χέρι σας.Εκτελέστε τις εργασίες καλωδίωσης σύμφωνα με τα καθορισμένα πρότυπα, έτσι ώστε το κλιματιστικό να μπορεί να λειτουργεί σωστά και με ασφάλεια.Συνδέστε σταθερά το καλώδιο σύνδεσης στον πίνακα ακροδεκτών. Αν η εγκατάσταση είναι εσφαλμένη, ενδέχεται να προκληθεί πυρκαγιά.Εάν έχει βλάβη το καλώδιο τροφοδοσίας, πρέπει να αντικατασταθεί από τον κατασκευ-αστή, τον τεχνικό του αντιπρόσωπο ή αναλόγως προσοντούχα άτομα ώστε να αποφευ-χθούν οι κίνδυνοι. Γειώστε τη μονάδα.Μην συνδέσετε το καλώδιο γείωσης σε σωλήνα αερίου, σωλήνα νερού, αλεξικέραυνο ή καλώδιο γείωσης τηλεφώνου. Αν η γείωση είναι ανεπαρκής, ενδέχεται να προκληθεί ηλεκτροπληξία.Μην συνδέσετε τα καλώδια παροχής ρεύματος στους ακροδέκτες μετάδοσης ή τηλεχει-ριστηρίου, καθώς αυτό θα προκαλέσει βλάβη στο προϊόν.Μην τοποθετείτε ποτέ μαζί σε δέσμη τα καλώδια παροχής ρεύματος, μετάδοσης και τηλεχειριστηρίου. Κρατήστε αποστάσεις τουλάχιστον 50 mm μεταξύ αυτών των καλωδίων. Η τοποθέτηση αυτών των καλωδίων στην ίδια δέσμη θα προκαλέσει απώλεια λειτουρ-γίας ή βλάβη.Κατά το χειρισμό PCB, ο στατικός ηλεκτρισμός που υπάρχει στο σώμα ενδέχεται να προκαλέσει δυσλειτουργία στην PCB. Ακολουθήστε τις παρακάτω προφυλάξεις:• Γειώστε τις εσωτερικές και εξωτερικές μονάδες, καθώς και τις περιφερειακές συσκευές.• Διακόψτε την τροφοδοσία ρεύματος (ασφαλειοδιακόπτης).• Αγγίξτε ένα μεταλλικό τμήμα των εσωτερικών μονάδων για περισσότερο από 10 δευτε-ρόλεπτα για να εκφορτιστεί ο στατικός ηλεκτρισμός από το σώμα σας.• Μην αγγίξετε τους ακροδέκτες των εξαρτημάτων και των διατάξεων που υπάρχουν στην πλακέτα. 5.1. Ηλεκτρικές απαιτήσεις Ονομαστική τάση230 VΕύρος λειτουργίας198 έως 264 V (50 Hz)198 έως 253 V (60 Hz)• Επιλέξτε τον τύπο και το μέγεθος του καλωδίου τροφοδοσίας ρεύματος σύμφωνα με τους σχετικούς τοπικούς και εθνικούς κανονισμούς.• Οι προδιαγραφές για την τοπική καλωδίωση τροφοδοσίας ρεύματος και τις καλωδιώσεις των διακλαδώσεων είναι σε συμμόρφωση με τους τοπικούς κώδικες.• Μέγ. μήκος καλωδίου: Ορίστε το μήκος ώστε η πτώση τάσης να είναι μικρότερη από 2%. Αυξήστε τη διάμετρο του καλωδίου όταν το μήκος του καλωδίου είναι μεγάλο.Πρέπει να εγκατασταθεί ασφαλειοδιακόπτης σε κάθε σύστημα ψυκτικού. Μην χρησιμοποι-είτε έναν ασφαλειοδιακόπτη σε διαφορετικό σύστημα ψυκτικού.Ανατρέξτε στον πίνακα για τις προδιαγραφές του ασφαλειοδιακόπτη της κάθε εγκατάστα-σης. Πραγματοποιήστε τις γεφυρώσεις της καλωδίωσης ισχύος εντός του εύρους του ίδιου συστήματος ψυκτικού μέσου. Όταν ολοκληρωθούν οι εργασίες γεφύρωσης καλωδίωσης, πραγματοποιήστε σύνδεση για τις εσωτερικές μονάδες ώστε να πληρούνται οι συνθήκες Α και Β παρακάτω.A. Απαιτήσεις του ασφαλειοδιακόπτη ρεύματοςΜοντέλο MCA MFA• MCA: Ελάχιστη Ικανότητα Κυκλώματος• MFA: Μέγιστη Ικανότητα ΑσφάλειαςΌταν έχει ολοκληρωθεί η καλωδίωση γεφύρωσης ισχύος, βεβαιωθείτε ότι η συνολική MCA των συνδεδεμένων μονάδων Διακλάδωσης Ψυκτικού και εσωτερικών μονάδων δεν υπερβαίνει τα 15 Α. Για τη μονάδα διακλάδωσης ψυκτικού, ανατρέξτε στο εγχειρίδιο εγκατάστασης της μονάδας Διακλά-δωσης Ψυκτικού.Εάν ο αριθμός των συνδεδεμένων εσωτερικών μονάδων υπερβαίνει το ανώτατο όριο, είτε προ-σθέστε ασφαλειοδιακόπτες είτε χρησιμοποιήστε ασφαλειοδιακόπτη με μεγαλύτερη ικανότητα.AS*A004GCGH 0,15 A 20 A AS*A007GCGH 0,20 AAS*A009GCGH 0,22 AAS*A012GCGH 0,30 AAS*A014GCGH 0,36 AAS*E004GCEH 0,15 AAS*E007GCEH 0,20 AAS*E009GCEH 0,22 AAS*E012GCEH 0,30 AAS*E014GCEH 0,36 AB. Απαιτήσεις ασφαλειοδιακόπτη διαρροής γείωσηςΙκανότητα ασφαλειο-διακόπτηΜέγιστος αριθμός συνδεδεμένων "εσω-τερικών μονάδων" ή "εσωτερικών μονάδων + μονάδων Διακλάδωσης ψυκτι-κού" (*1)*1: Τύπος αντλίας θερμότητας: εσωτε-ρικές μονάδες, Τύπος ανάκτησης θερμότητας: εσωτερικές μονά-δες και μονάδες Διακλάδωσης ψυκτικού.*2: Εάν ο συνολικός αριθμός μονάδων που συνδέονται στον ασφαλειοδιακόπτη υπερβαίνει τις 44, είτε προσθέστε ασφαλειοδια-κόπτη 30 mA είτε χρησιμοποιήστε ασφαλειοδιακόπτες με μεγαλύτερη ικανότητα.30 mA, 0,1 s ή λιγότερο 44 ή λιγότερο (*2)100 mA, 0,1 s ή λιγότερο45 έως 148

5.1.1 Προδιαγραφές καλωδίου

Συνιστώμενο μέ-γεθος καλωδίου (mm²)Τύπος καλωδί- ΠαρατήρησηΚαλώδιο παροχής ρεύματος 2,5 Τύπου 60245 IEC 57 ή ισοδύ- 2 Καλώδια + γείωσηΚαλώδιο μετά-δοσης 0,33 Συμβατό καλώδιο LONWORKS22 AWG LEVEL 4 (NEMA) μη πολωμένο 2 πυρήνων, στριμμένο ζεύγος συμπαγούς πυρήνα διαμέτρου 0,65 mmΚαλώδιο τηλεχειρι-στηρίου (τύπος 2 πόλων)0,33 έως 1,25Θωρακισμένο καλώδιοPVC *1Μη πολικό 2 πυρήνων, Στριμμένο ζεύγος*1: Χρησιμοποιήστε θωρακισμένο καλώδιο σύμφωνα με τους τοπικούς κανονισμούς για το καλώδιο του τηλεχειριστηρίου. 9373370482-01_IM_.indb 59373370482-01_IM_.indb 5 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-6 Για καλώδια με κλώνους (1) Χρησιμοποιήστε δακτυλιοειδείς ακροδέκτες με μονωτικά χιτώνια, όπως φαίνεται στην παρακάτω εικόνα, για τη σύνδεση στο μπλοκ ακροδεκτών.(2) Σφίξτε καλά τους δακτυλιοειδείς ακροδέκτες στα καλώδια χρησιμοποιώντας κατάλλη-λο εργαλείο, έτσι ώστε να μην χαλαρώσουν τα καλώδια.(3) Χρησιμοποιήστε τα προβλεπόμενα καλώδια, συνδέστε τα προσεκτικά και στερεώστε τα έτσι ώστε να μην ασκείται πίεση στους ακροδέκτες.(4) Χρησιμοποιήστε κατάλληλο κατσαβίδι για να σφίξετε τις βίδες στους ακροδέκτες. Μην χρησιμοποιείτε πολύ μικρό κατσαβίδι, διαφορετικά μπορεί να καταστραφούν οι κεφαλές των βιδών και να μην μπορούν να σφίξουν σωστά οι βίδες.(5) Μην σφίξετε υπερβολικά τις βίδες στους ακροδέκτες γιατί μπορεί να σπάσουν.(6) Ανατρέξτε στον πίνακα για τις ροπές σύσφιξης των βιδών στους ακροδέκτες.(7) Μην στερεώσετε 2 καλώδια τροφοδοσίας με 1 βίδα.Μήκος 10 mmΑκροδέκτης τύπου θηλιάςΧιτώνιοΒιδώστε με ειδική ροδέλαΒιδώστε με ειδική ροδέλαΑκροδέκτης τύπου θηλιάςΜπλοκ ακροδεκτώνΑκροδέκτης τύπου θηλιάςΚαλώδιοΚαλώδιο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιήστε ακροδέκτες τύπου θηλιάς και σφίξτε τις βίδες στους ακροδέκτες με τις προβλεπόμενες ροπές, διαφορετικά, ενδέχεται να αυξηθεί υπερβολικά η θερμοκρασία και να προκληθεί σοβαρή βλάβη στο εσωτερικό της μονάδας.Αριθμός τερματικού Ροπή σύσφιξηςΒίδα M4 (Παροχή ισχύος/L, N, GND) 1,2 έως 1,8 N·m (12 έως 18 kgf·cm)

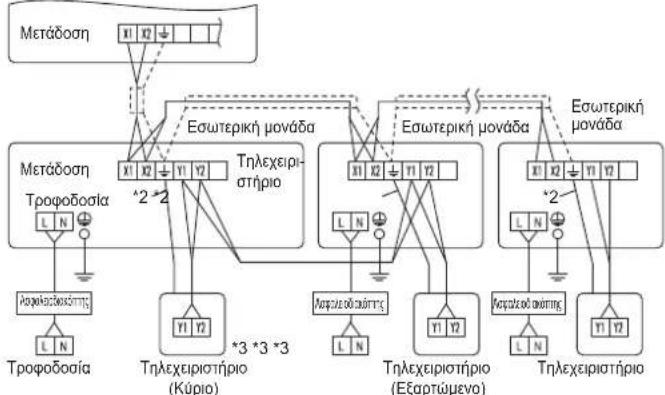

5.3.2 Καλώδιο Μετάδοσης και Τηλεχειριστηρίου

Καλώδιο μετάδοσης Καλώδιο τηλεχειριστηρίου Θωρα-κισμένο καλώδιο (χωρίς ταινία)20 mm35 mm20 mm• Συνδέστε τα καλώδια τηλεχειριστηρίου και μετάδοσης όπως φαίνεται στην παρακάτω εικόνα. Διαφορετική διάμετροςΣυνδέστε στη 1 πλευρά ΑΠΑΓΟΡΕΥΕΤΑΙ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σφίξτε τις βίδες στους ακροδέκτες με τις προβλεπόμενες ροπές, διαφορετικά ενδέχεται να αυξηθεί υπερβολικά η θερμοκρασία και να προκληθεί σοβαρή βλάβη στο εσωτερικό της μονάδας.Ροπή σύσφιξηςΒίδα M3 (Μετάδοση /X1, X2) (Τηλεχειριστήριο /Y1, Y2)0,5 έως 0,6 N•m (5 έως 6 kgf•cm) Για να αφαιρέσετε το περίβλημα από το καλώδιο τροφοδοσίας, χρησιμοποιήστε ειδικό εργαλείο που δεν θα κάνει ζημιά στους αγωγούς του καλωδίου.Όταν τοποθετείτε μια βίδα στο μπλοκ ακροδεκτών, μην σφίγγετε υπερβολικά τη βίδα, καθώς μπορεί να κόψετε το καλώδιο. Από την άλλη, μια βίδα που δεν έχει σφιχτεί επαρκώς μπορεί να προκαλέσει ελαττωματική επαφή, η οποία θα οδηγήσει σε σφάλμα επικοινωνίας. 5.2. Μέθοδος καλωδίωσης

*2 *2 *3 *3 *3Εξωτερική μονάδα ή μονάδα Διακλάδωσης Ψυκτικού *1ΜετάδοσηΜετάδοσηΕσωτερική μονάδαΤηλεχειριστήριο (Κύριο)ΤροφοδοσίαΕσωτερική μονάδαΕσωτερική μονάδαΤροφοδοσίαΤηλεχειρι-στήριο ΑσφαλειοδιακόπτηςΑσφαλειοδιακόπτηςΑσφαλειοδιακόπτηςΤηλεχειριστήριο (Εξαρτώμενο)Τηλεχειριστήριο*1: Όταν συνδέεστε στο Σύστημα Ανάκτησης Θερμότητας, ανατρέξτε στο εγχειρίδιο εγκατάστασης της μονάδας Διακλάδωσης Ψυκτικού.*2: Γειώστε το τηλεχειριστήριο εάν διαθέτει καλώδιο γείωσης.*3: Το τηλεχειριστήριο τύπου 3 πόλων δεν χρησιμοποιείται.(Διακλάδωση καλωδίωσης τροφοδοσίας)Εσωτερική μονάδαΚουτί διακλά-δωσηςΚουτί διακλάδωσηςΤροφοδοσία Τροφοδοσία ΤροφοδοσίαΕσωτερική μονάδα Εσωτερική μονάδαΑσφαλειοδιακόπτηςΤροφοδοσία 5.3. Καλωδίωση μονάδας

• Προτού συνδέσετε το καλώδιο στο μπλοκ ακροδεκτών.

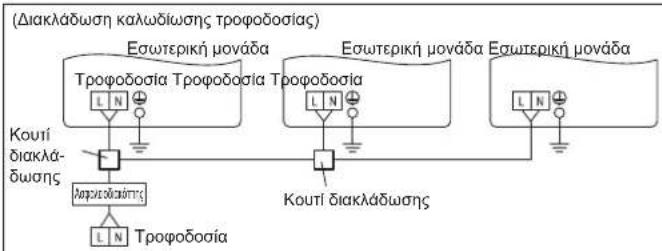

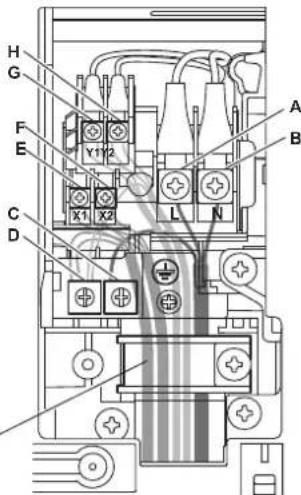

5.3.1 Καλώδιο τροφοδοσίας ρεύματος

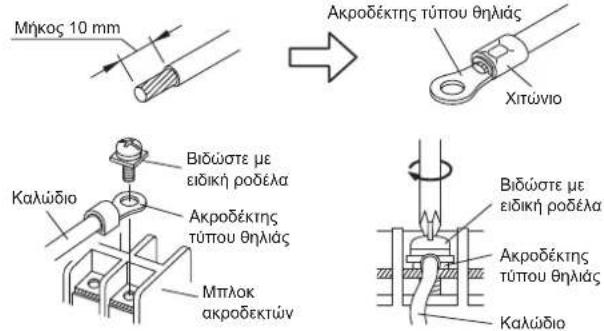

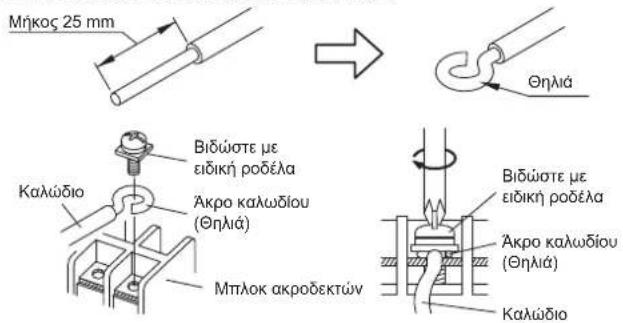

20 mm40 mmΚαλώδιο γείωσης A. Για καλωδίωση συμπαγούς πυρήνα (1) Για να συνδέσετε τον ηλεκτρικό ακροδέκτη, ακολουθήστε το παρακάτω διάγραμμα και σχηματίστε θηλιά με το άκρο του καλωδίου γύρω του.(2) Χρησιμοποιήστε τα προβλεπόμενα καλώδια, συνδέστε τα προσεκτικά και στερεώστε τα έτσι ώστε να μην ασκείται πίεση στους ακροδέκτες.(3) Χρησιμοποιήστε κατάλληλο κατσαβίδι για να σφίξετε τις βίδες στους ακροδέκτες. Μην χρησιμοποιείτε πολύ μικρό κατσαβίδι, διαφορετικά μπορεί να καταστραφούν οι κεφαλές των βιδών και να μην μπορούν να σφίξουν σωστά οι βίδες.(4) Μην σφίξετε υπερβολικά τις βίδες στους ακροδέκτες γιατί μπορεί να σπάσουν.(5) Ανατρέξτε στον πίνακα για τις ροπές σύσφιξης των βιδών στους ακροδέκτες.(6) Μην στερεώσετε 2 καλώδια τροφοδοσίας με 1 βίδα.Μήκος 25 mmΒιδώστε με ειδική ροδέλαΒιδώστε με ειδική ροδέλαΆκρο καλωδίου (Θηλιά)ΘηλιάΜπλοκ ακροδεκτώνΆκρο καλωδίου (Θηλιά)ΚαλώδιοΚαλώδιο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν χρησιμοποιείτε καλώδια συμπαγούς πυρήνα, μην χρησιμοποιείτε τον ακροδέκτη τύπου θηλιάς. Αν χρησιμοποιήσετε τα καλώδια συμπαγούς πυρήνα με τον ακροδέκτη τύπου θηλιάς, η σύνδεση πίεσης σε αυτόν μπορεί να μην λειτουργήσει σωστά και να προκαλέσει πολύ μεγάλη αύξηση της θερμοκρασίας των καλωδίων. 9373370482-01_IM_.indb 69373370482-01_IM_.indb 6 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-7 5.4. Καλωδίωση (1) Ανοίξτε τη γρίλια εισαγωγής αέρα. Δείτε “8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ”.(2) Αφαιρέστε το κάλυμμα καλωδίου και κατό-πιν αφαιρέστε τον σφικτήρα καλωδίου.(3) Συνδέστε το άκρο του καλωδίου σύνδεσης εισάγοντάς το πλήρως στο μπλοκ ακρο-δεκτών. Σφιγκτήρας καλωδίουΚάλυμμα καλωδίου

Σφιγκτήρας καλωδίου(Στερεώστε με σφικτή-ρα μόνο το καλώδιο τροφοδοσίας ρεύματος)ΣύμβολοΚαλώδιο σύνδεσης L Καλώδιο παροχής ρεύματος

Γείωση για το καλώδιο τροφοδοσίας ρεύ-ματος Γείωση για το καλώδιο μετάδοσης, το καλώ-διο του ενσύρματου τηλεχειριστηρίου (αν χρειάζεται) και το καλώδιο του Κιτ EV (μόνο για το μοντέλο με εξωτερική ΗΕΒ) X1 Καλώδιο μετάδοσης

Y1 Καλώδιο ενσύρματου τηλεχειριστηρίου (μη πολικό)

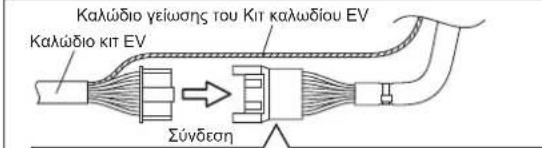

Καλώδιο κιτ EVΚαλώδιο γείωσης του Κιτ καλωδίου EVΜετά τη σύνδεση του καλωδίου του κιτ EV, γλιστρήστε το σωληνάκι (συμπερι-λαμβάνεται με το κιτ EV) επάνω από τον σύνδεσμο για να τον προστατέψετε.ΣύνδεσηΣωληνάκιΣύνδεσηΔετήρας καλωδίου (Μικρός)Σύνδεση του καλωδίου του Κιτ EV (μόνο για το μοντέλο με εξωτερική ΗΕΒ)Όταν συνδέετε τον σφιγκτήρα καλωδίων, βεβαιωθείτε ότι τα καλώδια δεν προεξέχουν από τον σφιγκτήρα ή έχουν μαγκωθεί από αυτόν.

Υπάρχουν 3 μέθοδοι διευθυνσιοδότησης, μέσω ΡΥΘΜΙΣΕΙΣ ΠΕΔΙΟΥ (FIELD SETTING) ως εξής.Ορίστε με οποιαδήποτε από τις μεθόδους.Η κάθε μέθοδος ορισμού περιγράφεται στα παρακάτω βήματα (1) έως (3). (1) Ρυθμίσεις IU AD, REF AD SW: Παρούσα ενότητα (6.1. Διευθυνσιοδότηση)(2) Ρυθμίσεις τηλεχειριστηρίου: Ανατρέξτε στο εγχειρίδιο του ενσύρματου ή ασύρματου τηλεχειριστηρίου για λεπτομερείς πληροφορίες ρυθμί-σεων. (Ορίστε τον IU AD, REF AD SW στο 0)(3) Αυτόματες ρυθμίσεις διεύ-θυνσης:Ανατρέξτε στο εγχειρίδιο της εξωτερικής μονάδας για λεπτομερείς πληροφορίες ρυθμίσεων. (Ορίστε τον IU AD, REF AD SW στο 0) 6.1. Διευθυνσιοδότηση Μη αυτόματη μέθοδος διευθυνσιοδότησης Οι διευθύνσεις της εσωτερικής μονάδας και του ψυκτικού συστήματος μπορούν επίσης να οριστούν μέσω του ασύρματου τηλεχειριστηρίου Βεβαιωθείτε ότι θέσατε την ισχύ στο OFF προτού πραγματοποιήσετε ρυθμίσεις πεδίου.• Θέση των διακοπτών και λεπτομέρειεςΠρέπει να αφαιρέσετε το εμπρός πάνελ. Δείτε “8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟ-ΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ”. SET3

×10 IU AD ×1 ×10 REF AD ×1

SET4 Για τη διεύθυν-ση ψυκτικού συστήματοςΓια τη διεύθυν-ση εσωτερικής μονάδας• Για μη αυτόματο ορισμό, ακολουθήστε τις παρακάτω διαδικασίες. Χρησιμοποιήστε μονωμένο κατσαβίδι για να ρυθμίσετε τους μικροδιακόπτες.Προσέχετε να μην κάνετε λάθη στις ρυθμίσεις των διακοπτών.

6.1.1 Διεύθυνση εσωτερικής μονάδας

• Περιστροφικός διακόπτης (IU AD × 1)....Εργοστασιακή ρύθμιση "0"• Περιστροφικός διακόπτης (IU AD × 10)....Εργοστασιακή ρύθμιση "0"Όταν συνδέετε πολλαπλές εσωτερικές μονάδες σε 1 ψυκτικό σύστημα, ορίστε τη διεύθυν-ση στον IU AD SW όπως φαίνεται στο Table Α

6.1.2 Διεύθυνση ψυκτικού συστήματος

• Περιστροφικός διακόπτης (REF AD × 1)....Εργοστασιακή ρύθμιση "0"• Περιστροφικός διακόπτης (REF AD × 10)....Εργοστασιακή ρύθμιση "0"Στην περίπτωση πολλαπλών ψυκτικών συστημάτων, ορίστε τον REF AD SW όπως φαίνε-ται στον όπως φαίνεται Table Α για το κάθε ψυκτικό σύστημα.Ορίστε στην ίδια διεύθυνση ψυκτικού συστήματος όπως και στην εξωτερική μονάδα.ΡύθμισηΕύρος ρύθμισηςΤύπος διακόπτηΔιεύθυνση εσωτερι-κής μονάδας0 έως 63Παράδειγμα ρύθμισης: 2IU AD × 10 IU AD × 1Διεύθυνση ψυκτι-κού συστήματος0 έως 99Παράδειγμα ρύθμισης: 63REF AD × 10 REF AD × 1• Εάν εργάζεστε σε περι-βάλλον όπου μπορεί να χρησιμοποιηθεί ασύρμα-το τηλεχειριστήριο, οι διευθύνσεις μπορούν επίσης να οριστούν με τη χρήση του τηλεχειρι-στηρίου.• Εάν η διευθυνσιοδότηση γίνεται με τη χρήση του ασύρματου τηλεχει-ριστηρίου, ορίστε τη διεύθυνση της εσωτε-ρικής μονάδας και τη διεύθυνση του ψυκτικού κυκλώματος σε "00".(Για πληροφορίες σχετικά με τη ρύθμιση χρησιμοποιώντας το ασύρματο τηλεχειρι-στήριο.)* Μην ορίζετε τη διεύ-θυνση της εσωτερικής μονάδας (IU AD SW) από 64 έως 99.Μπορεί να προκαλέσει αστοχία.Table AΔιεύθυνσηΡύθμιση ριστροφικού διακόπτηΔιεύθυνσηΡύθμιση ριστροφικού διακόπτηΨυκτικό σύστημαREF AD SWΕσωτερική μονάδαIU AD SW× 10 × 1 × 10 × 1000000101101202202303303404404505505⁞⁞⁞⁞⁞⁞

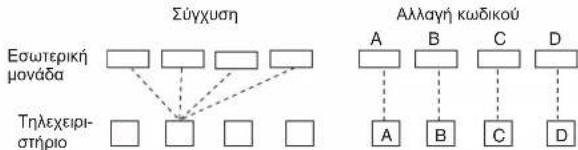

6.2. Ορισμός προσαρμοσμένου κωδικού

• Η επιλογή προσαρμοσμένου κωδικού αποτρέπει τη σύγχυση στην εσωτερική μονάδα. (παρακάτω εικόνα)(Μπορούν να οριστούν έως 4 κωδικοί.)• Πραγματοποιήστε τις ρυθμίσεις και στην εσωτερική μονάδα και στο τηλεχειριστήριο.Αλλαγή κωδικούΕσωτερική μονάδαΤηλεχειρι-στήριοΣύγχυση A B C D A B C D 9373370482-01_IM_.indb 79373370482-01_IM_.indb 7 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-8

Επιτρέψτε σε εξωτερικό ελεγκτή να ξεκινά ή να σταματά το σύστημα, ή να πραγματοποιεί διακοπή έκτακτης

• Εάν πραγματοποιηθεί διακοπή έκτακτης ανάγκης από εξωτερικό ελεγκτή, όλα τα συστήματα ψυκτι- κού θα απενεργοποιηθούν.

• Εάν οριστεί βεβιασμένη διακοπή, η εσωτερική μονάδα σταματά λόγω της εντολής στους εξωτερικούς ακροδέκτες εισόδου και περιορί- ζεται η Έναρξη/Διακοπή από το τηλεχειριστήριο.

00 Όλα Αλλαγή του στόχου για αναφορά σφαλμάτων. Τα σφάλματα μπορούν να αναφέρονται είτε σε όλες τις τοποθεσίες είτε μόνο στο κεντρικό τηλεχειριστήριο.

Η ένδειξη προ- βάλλεται μόνο στο κεντρικό τηλεχειριστήριο

Όταν είναι ρυθμισμένο στο 01, ο ανεμιστήρας σταματά όταν ο θερμο- στάτης είναι στο OFF στη λειτουργία ψύξης. Απαιτείται η σύνδεση του ενσύρματου τηλεχειριστηρίου (τύπου 2 πόλων ή 3 πόλων) και η εναλλαγή της θερμικής αντίστασης. 01 Διακοπή

Η ρύθμιση απαιτείται όταν συνδέετε μια συσκευή εντοπισμού διαρροής ψυκτικού. (μόνο για τη σειρά J-IIIL και τη σειρά J-IV)

λειτουργίας μονού σημεί- ου ρύθμισης (συμβατική) Αλλάξτε τη μέθοδο ρύθμισης της αυτόματης κατάστασης λειτουργίας σε μονού ή διπλού σημείου (ψύξη/

Για συστήματα αντλίας θερμότητας, απαιτείται η ρύθμιση της κύριας εσω- τερικής μονάδας (μέσω ενσύρματου τηλεχειριστηρίου).

λειτουργίας δι- πλού σημείου

00 0 °C Επιλέξτε την ελάχιστη θερμοκρασία μεταξύ των ρυθμίσεων ψύξης και θέρμανσης (νεκρή ζώνη) για την Αυτόματη κατάσταση λειτουργίας διπλού σημείου ρύθμισης (ορίζεται στο Αρ. 68). 01 0,5 °C 02 1,0 °C 03 1,5 °C 04 2,0 °C 05 2,5 °C 06 3,0 °C 07 3,5 °C 08 4,0 °C 09 4,5 °C (Απαγορεύεται)

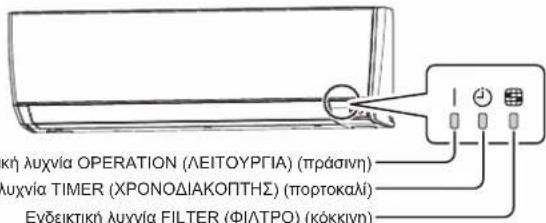

6.3.1 Ενδεικτικές λυχνίες εσωτερικής μονάδας

Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (πράσινη) Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (κόκκινη) Ενδεικτική λυχνία TIMER (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ) (πορτοκαλί)

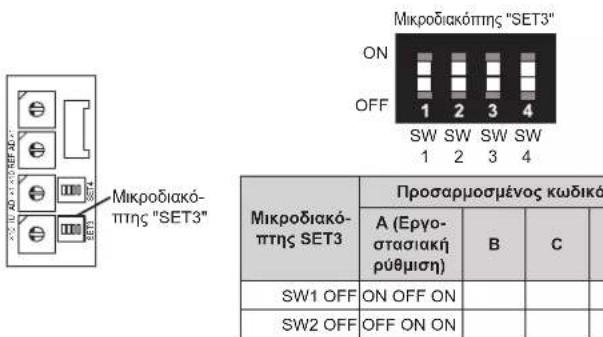

• Ορισμός προσαρμοσμένου κωδικού για την εσωτερική μονάδα Ορίστε τους Μικροδιακόπτες SET3 SW1, 2 ανατρέχοντας στην εικόνα και στον πίνακα

SET4 Μικροδιακό- πτης "SET3"

OFF Μικροδιακόπτης "SET3" Μικροδιακό- πτης SET3 Προσαρμοσμένος κωδικός

6.3. Ρύθμιση λειτουργίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Παρακαλούμε κάντε αυτή τη ρύθμιση αφού ολοκληρώσετε όλες τις εργασίες κατασκευ-

• Η ΡΥΘΜΙΣΗ ΛΕΙΤΟΥΡΓΙΑΣ μπορεί να πραγματοποιηθεί με το ενσύρματο ή το ασύρματο τηλεχειριστήριο. (Το τηλεχειριστήριο είναι προαιρετικός εξοπλισμός)

• Ανατρέξτε στο εγχειρίδιο του ενσύρματου ή ασύρματου τηλεχειριστηρίου για λεπτομερείς πληροφορίες ρυθμίσεων.

• Ανατρέξτε στην ενότητα “6.1. Διευθυνσιοδότηση” για τις ρυθμίσεις διεύθυνσης εσωτερι- κής μονάδας και διεύθυνσης ψυκτικού συστήματος.

• Ενεργοποιήστε την παροχή ρεύματος στην εσωτερική μονάδα προτού ξεκινήσετε τη ρύθμιση.

• Η ενεργοποίηση της παροχής ρεύματος στις εσωτερικές μονάδες αρχικοποιεί την ΗΕΒ, οπότε βεβαιωθείτε ότι έχουν πραγματοποιηθεί εκ των προτέρων οι έλεγχοι στεγανοποί- ησης και κενού.

• Επίσης, ελέγξτε ξανά για να βεβαιωθείτε ότι δεν έχουν γίνει λάθη καλωδίωσης πριν την ενεργοποίηση της παροχής ρεύματος. Λεπτομέρειες σχετικά με τη λειτουργία

Ρυθμίστε το διάστημα ειδοποίησης για καθαρισμό του φίλτρου. Εάν η ειδοποίηση είναι πολύ νωρίς, αλλάξτε τη ρύθμιση σε 01. Εάν η ειδοποίηση είναι πολύ αργά, αλλάξτε τη ρύθμιση σε 02. 01 Μακρύτερο 02 Κοντύτερο

00 Ενεργό Ενεργοποίηση ή απενεργοποίηση της ένδειξης του φίλτρου. Η ρύθμι- ση 02 χρησιμοποιείται με κεντρικό τηλεχειριστήριο. 01 Ανενεργό

Η ένδειξη προ- βάλλεται μόνο στο κεντρικό τηλεχειριστήριο

Ρυθμίστε τη θερμοκρασία ενεργοποί- ησης ψυχρού αέρα. Για να χαμηλώ- σετε την θερμοκρασία ενεργοποί- ησης, χρησιμοποιήστε τη ρύθμιση

01. Για να αυξήσετε τη θερμοκρασία

ενεργοποίησης, χρησιμοποιήστε τη ρύθμιση 02. 01 Ρυθμίστε (1) 02 Ρυθμίστε (2)

Ρυθμίστε τη θερμοκρασία ενεργοποί- ησης θερμού αέρα. Για να χαμηλώ- σετε τη θερμοκρασία ενεργοποίησης κατά 6 βαθμούς C, χρησιμοποιήστε τη ρύθμιση 01. Για να χαμηλώσετε τη θερμοκρασία ενεργοποίησης κατά 4 βαθμούς C, χρησιμοποιήστε τη ρύθμιση 02. Για να αυξήσετε τη θερμοκρασία ενεργοποίησης, χρησι- μοποιήστε τη ρύθμιση 03. 01 Ρυθμίστε (1) 02 Ρυθμίστε (2) 03 Ρυθμίστε (3)

00 Ενεργό Ενεργοποίηση η απενεργοποίηση αυτόματης επανεκκίνησης συστήμα- τος ύστερα από διακοπή ρεύματος. 01 Ανενεργό

Περιορίζει τη ροή κρύου αέρα χαμηλώνοντας τις περσίδες κατά την έναρξη της λειτουργίας θέρμανσης. Για να αντιστοιχεί στον εξαερισμό, ορίστε στο 01.

9373370482-01_IM_.indb 89373370482-01_IM_.indb 8 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-9 Ονομασία Εφαρμογή CNA01 Ακροδέκτης τάσης Για εξωτερική είσοδο CNA03 CNA02 Ακροδέκτης ξηράς επαφής CNA04 Μικροδιακόπτης SET 2 (SW2) Εναλλαγή τύπου σήματος

CNB01 Ακροδέκτης εξόδου Για εξωτερική έξοδο CN65 Για ένα από τα ακόλουθα.

• Μετατροπέας Modbus® (*1)

• Προσαρμογέας ασύρματου τοπικού δικτύου (*1) CN820 Για Εξωτερική μονάδα τροφοδοσίας ρεύματος (*1) *1: Για λεπτομέρειες, ανατρέξτε σε κάθε εγχειρίδιο εγκατάστασης.

6.4.2. Κατάσταση ενδεικτικής λυχνίας ισχύος

Ενδεικτική λυχνία ισχύος

Σημασία κατάστασης Αναμμένη Ανάβει όταν είναι ενεργοποιημένη η παροχή ισχύος. Γρήγορη αναλαμπή (κάθε 0,1 δευτερόλεπτα) Υπάρχει κάποιο πρόβλημα με την πλακέτα επικοινω- νίας ή με την κύρια πλακέτα. Αναβοσβήνει (επανειλημμένα, 3 δευτερόλεπτα αναμμένη και 1 δευτερόλεπτο σβηστή) Η εσωτερική μονάδα απενεργοποιήθηκε και παρέχε- ται τροφοδοσία ρεύματος στην πλακέτα της εσωτερι- κής μονάδας από την Εξωτερική μονάδα τροφοδοσί- ας ρεύματος (προαιρετική).

6.4.3. Μέθοδοι σύνδεσης

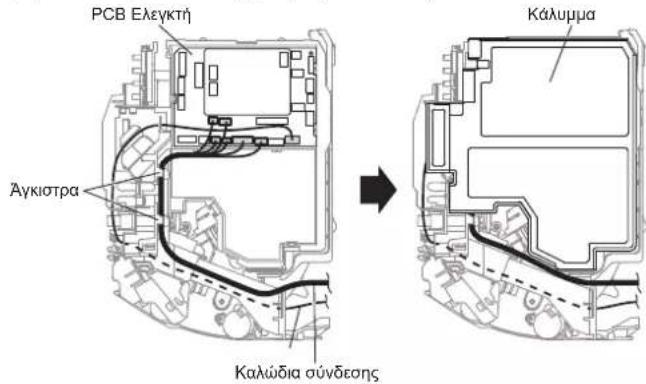

Τροποποίηση καλωδίου για καλώ- διο Εξωτερικής εισόδου/εξόδου (1) Αφαιρέστε τη μόνωση από το κα- λώδιο που είναι συνδεδεμένο στον σύνδεσμο του κιτ καλωδίων. (2) Αφαιρέστε τη μόνωση από το καλώδιο που παρέχεται. Χρησιμο- ποιήστε τον μονωμένο σύνδεσμο άκρης πρεσαριστού τύπου για να συνδέσετε το καλώδιο πεδίου και το καλώδιο του κιτ καλωδίων. (3) Συνδέστε το καλώδιο με το καλώδιο σύνδεσης με συγκόλληση.

Βεβαιωθείτε ότι έχετε μονώσει τη σύνδεση ανά- μεσα στα καλώδια.

Συγκολλήστε και μονώστε τα συνδεδεμένα μέρη. Σύνδεσμος κιτ καλωδίων (προαιρετικά εξαρτήματα) Διάταξη καλωδίωσης Στο επόμενο σχεδιάγραμμα, είναι συνδεδεμένοι όλοι οι πιθανοί σύνδεσμοι για περιγρα- φικούς σκοπούς. Κατά την πραγματική εγκατάσταση, δεν μπορείτε να συνδέσετε όλους τους συνδέσμους ταυτόχρονα. (1) Κρεμάστε το καλώδιο στα άγκιστρα. (2) Αφού τοποθετήσετε το κάλυμμα, σπρώξτε το καλώδιο μέσα στο διάκενο.

Καλώδια σύνδεσης PCB Ελεγκτή

6.5. Εξωτερική είσοδος και εξωτερική έξοδος (Προαιρετικά εξαρτήματα)

6.5.1 Εξωτερική είσοδος

• Η εσωτερική μονάδα μπορεί να εκτελέσει τις εντολές Εκκίνηση/Διακοπή, Διακοπή έκτα- κτης ανάγκης ή Βεβιασμένη διακοπή με τη χρήση των CNΑ01 ή CNΑ02 της πλακέτας της εσωτερικής μονάδας.

• Οι λειτουργίες "Έναρξη/Διακοπή", "Διακοπή έκτακτης ανάγκης" ή "Βεβιασμένη διακοπή" μπορούν να επιλεγούν στις ρυθμίσεις λειτουργίας της εσωτερικής μονάδας.

• Ο θερμοστάτης της εσωτερικής μονάδας μπορεί να απενεργοποιηθεί βεβιασμένα με τη χρήση των CNA03 ή CNA04 της πλακέτας της εσωτερικής μονάδας.

• Πρέπει να χρησιμοποιηθεί καλώδιο συνεστραμμένου ζεύγους (22 AWG). Το μέγιστο μήκος του καλωδίου είναι 150 m.

• Χρησιμοποιήστε καλώδιο εξωτερικής εισόδου και εξόδου με κατάλληλη εξωτερική διά- σταση, ανάλογα με τον αριθμό καλωδίων που πρόκειται να εγκατασταθούν.

• Η σύνδεση των καλωδίων πρέπει να είναι ξεχωριστή από τη γραμμή του καλωδίου τροφοδοσίας ρεύματος. Επιλογή εισόδου Χρησιμοποιήστε οποιονδήποτε από τους παρακάτω τύπους ακροδέκτη, ανάλογα με την εφαρμογή. (Δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα και οι δύο τύποι των ακροδε-

● Ακροδέκτης εφαρμογής τάσης ([CNA01], [CNA03]) Όταν πρέπει να παρέχεται τροφοδοσία στην είσοδο της συσκευής που θέλετε να συνδέσε- τε, χρησιμοποιήστε το τερματικό τάσης ([CNA01], [CNA03]).

6.3.2 Έλεγχος των ρυθμίσεων λειτουργιών

Πιέστε και κρατήστε το πλήκτρο "MANUAL AUTO" (ΑΥΤΟΜΑΤΟ-ΜΗ ΑΥΤΟΜΑΤΟ) στην εσωτερική μονάδα για 3 δευτερόλεπτα για να ελέγξετε τις ρυθμίσεις λειτουργιών. Απαιτεί- ται να αποσυνδέσετε την παροχή για να επιστρέψετε στην κανονική λειτουργία. (1) Ένδειξη διεύθυνσης εσωτερικής μονάδας και ψυκτικού Σχέδιο ένδειξης Ονομασία Ένδειξης Σχέδιο ένδειξης Διεύθυνση εσωτερι- κής μονάδας Διεύθυνση ψυκτικού Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)

Αναβοσβήνει (Ανάβει 1,0s / Σβήνει 1,0s) Ενδεικτική λυχνία TIMER (ΧΡΟ- ΝΟΔΙΑΚΟΠΤΗΣ) (Πορτοκαλί) Διεύθυνση: θέση δεκάδων (Ανάβει 0,5s / Σβήνει 0,5s) Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (Κόκκινη) Διεύθυνση: θέση μονάδων (Ανάβει 0,5s / Σβήνει 0,5s) (Παράδειγμα) Διεύθυνση εσωτερικής μονάδας: 24 10 s 8 s

1 κύκλος 12 δευτερόλεπτα

Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)

OFF Ενδεικτική λυχνία TIMER (ΧΡΟ- ΝΟΔΙΑΚΟΠΤΗΣ) (Πορτοκαλί)

OFF Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (Κόκκινη)

OFF (Παράδειγμα) Διεύθυνση ψυκτικού: 30

1 κύκλος 12 δευτερόλεπτα OFF Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)

OFF Ενδεικτική λυχνία TIMER (ΧΡΟ- ΝΟΔΙΑΚΟΠΤΗΣ) (Πορτοκαλί)

OFF Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (Κόκκινη)

OFF Λεπτομέρειες ρύθμισης Αριθμός λειτουργίας Στοιχείο Αριθμός ρύθμισης

Διεύθυνση εσωτερικής

00 έως 63 02 Διεύθυνση ψυκτικού 00 έως 99 Για χρήση με τηλεχειριστήριο, ορίστε όλους τους περιστροφικούς διακόπτες στο 0 και ανατρέξτε στην ενότητα “6.1. Διευθυνσιοδότηση” για λεπτομέρειες. Όλοι οι διακόπτες είναι ορισμένοι στο 0 από το εργοστάσιο. (2) Άλλες Σχέδιο ένδειξης Ονομασία Ένδειξης Σχέδιο ένδειξης Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡ- ΓΙΑ) (Πράσινη) Αριθμός λειτουργίας: θέση δεκάδων (Ανάβει 0,5s / Σβήνει 0,5s) Ενδεικτική λυχνία TIMER (ΧΡΟΝΟΔΙΑΚΟ- ΠΤΗΣ) (Πορτοκαλί) Αριθμός λειτουργίας: θέση μονάδων (Ανάβει 0,5s / Σβήνει 0,5s) Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (Κόκκινη) Αριθμός ρύθμισης: (0 έως 9) (Ανάβει 0,5s / Σβήνει 0,5s) (Παράδειγμα) Αριθμός λειτουργίας: 31, Αριθμός ρύθμισης: 2

11 s 10 s 9 s 1 κύκλος 12 δευτερόλεπτα Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)

OFF Ενδεικτική λυχνία TIMER (ΧΡΟ- ΝΟΔΙΑΚΟΠΤΗΣ) (Πορτοκαλί)

OFF Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (Κόκκινη)

OFF 6.4. Προαιρετικά εξαρτήματα καλωδίωσης Για αυτήν τη ρύθμιση, πρέπει να αφαιρέσετε το εμπρός πάνελ. Δείτε “8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ”.

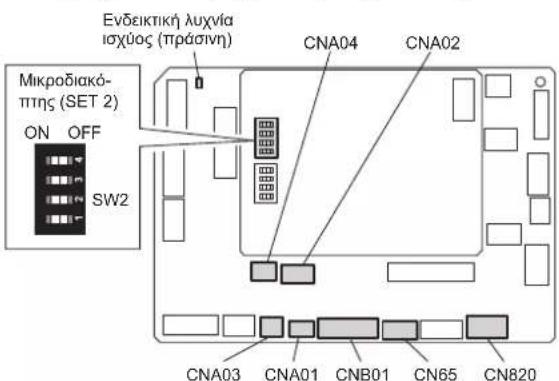

6.4.1. Διάταξη της πλακέτας της εσωτερικής μονάδας

CN820 CNA02 SW2 Μικροδιακό- πτης (SET 2) ON OFF Ενδεικτική λυχνία ισχύος (πράσινη) 9373370482-01_IM_.indb 99373370482-01_IM_.indb 9 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-10 (*a) (*b) (*1) CNA01 CNA03 (*a) (*a)

Τροφοδοσία DC 12 έως 24 V Συνδεδεμένη μονάδα P.C.B *1: Ορίστε την τροφοδοσία ρεύματος σε DC 12 έως 24 V. Επιλέξτε ισχύ τροφοδοσίας με αρκετό πλεόνασμα για το συνδεδεμένο φορτίο. Μην τροφοδοτείτε τάση πέραν των 24 V διαμέσου των ακιδών 1-2 και 1-3. *a: Το επιτρεπόμενο ρεύμα είναι DC 5 mA έως 10 mA. (Συνιστώμενο: DC 5 mA) Τοποθετήστε αντίσταση φορτίου ώστε το ρεύμα να γίνει DC 10mA ή λιγότερο. Επιλέξτε επαφές με πολύ χαμηλή χρήση ρεύματος (χρήση στα DC 12 V, DC 1 mA ή λιγότερο). *b: Η πολικότητα είναι [+] στην ακίδα 1 και [-] στις ακίδες 2 και 3. Συνδέστε σωστά. Όταν συνδέσετε σε τερματικά τάσης πολλαπλών εσωτερικών μονάδων με συνδεδεμένη μονάδα, βεβαιωθείτε ότι κάνατε διακλάδωση εκτός της εσωτερικής μονάδας με τη χρήση κουτιού διακλάδωσης κλπ, όπως φαίνεται στο παράδειγμα παρακάτω. CNA01 CNA01 CNA01 Τροφοδοσία DC 12 έως 24 V Συνδεδεμένη μονάδα

εισόδου 2 Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα

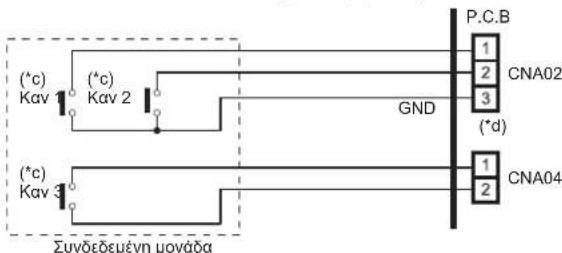

● Ακροδέκτης ξηράς επαφής ([CNA02], [CNA04]) Όταν δεν απαιτείται η παροχή ισχύος στην είσοδο της συσκευής που θέλετε να συνδέσετε, χρησιμοποιήστε το τερματικό ξηράς επαφής ([CNΑ02], [CNΑ04]). CNA02 (*c) (*c) (*c) (*d) CNA04 P.C.B GND Καν 1 Καν 3 Καν 2 Συνδεδεμένη μονάδα *c: Επιλέξτε επαφές με πολύ χαμηλή χρήση ρεύματος (χρήση στα DC 12 V, DC 1 mA ή

*d: Η καλωδίωση διαφέρει από τα τερματικά τάσης. Προσέχετε επαρκώς όταν κάνετε την

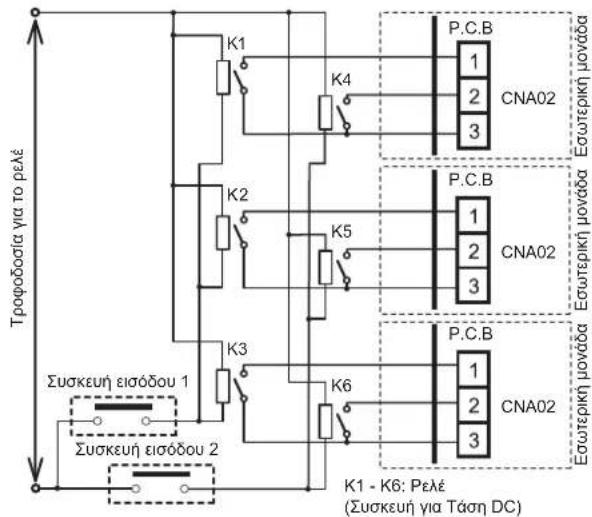

Όταν συνδέετε τερματικά ξηράς επαφής πολλαπλών εσωτερικών μονάδων σε συνδε- δεμένη μονάδα, μονώστε την κάθε εσωτερική μονάδα με ρελέ κλπ, όπως φαίνεται στο παράδειγμα παρακάτω.

Τροφοδοσία για το ρελέ Εσωτερική μονάδα Εσωτερική μονάδα Εσωτερική μονάδα Συσκευή εισόδου 2 Συσκευή εισόδου 1 K1 - K6: Ρελέ (Συσκευή για Τάση DC) P.C.B P.C.B P.C.B

Όταν συνδέετε απ' ευθείας σε πολλαπλές εσωτερικές μονάδες, θα προκληθεί βλάβη. Συμπεριφορά λειτουργίας ● Τυπος σήματος εισόδου Μπορείτε να επιλέξετε τύπο σήματος εισόδου. Γίνεται με μικροδιακόπτη στο PCB της εσωτερικής

Το πλάτος του παλμού πρέπει να είναι μεγαλύτερο από 200 ms. Μικροδιακόπτης [SET2 SW2] Τυπος σήματος

OFF (Εργοστασιακή ρύθμιση) Άκρη ON Παλμός ● Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Έναρξη/Διακοπή". [Στην περίπτωση εισόδου "Άκρου"] Συνδετήρας Σήμα εισόδου Εντολή Καν1 του CNA01 ή CNA02 OFF → ON Λειτουργία ON → OFF Διακοπή [Στην περίπτωση εισόδου "Παλμού"] Συνδετήρας Σήμα εισόδου Εντολή CNA01 ή CNA02 Καν1 OFF → ON

• Η τελευταία εντολή έχει προτεραιότητα.

• Οι εσωτερικές μονάδες στην ίδια ομάδα τηλεχειρισμού λειτουργούν με τον ίδιο τρόπο.

Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Διακοπή έκτακτης ανάγκης"

[Στην περίπτωση εισόδου "Άκρου"] Συνδετήρας Σήμα εισόδου Εντολή Καν1 του CNA01 ή CNA02 OFF → ON Έκτακτη διακοπή ON → OFF Κανονικό [Στην περίπτωση εισόδου "Παλμού"] Συνδετήρας Σήμα εισόδου Εντολή CNA01 ή CNA02 Καν1 OFF → ON Έκτακτη διακοπή Καν2 OFF → ON Κανονικό

• Όλες οι εσωτερικές μονάδες στο ίδιο ψυκτικό σύστημα σταματούν όταν ενεργοποιηθεί η λειτουργία Διακοπής έκτακτης ανάγκης. ● Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Βεβιασμένη διακοπή". [Στην περίπτωση εισόδου "Άκρου"] Συνδετήρας Σήμα εισόδου Εντολή Καν1 του CNA01 ή CNA02 OFF → ON Βεβιασμένη διακοπή ON → OFF Κανονικό [Στην περίπτωση εισόδου "Παλμού"] Συνδετήρας Σήμα εισόδου Εντολή CNA01 ή CNA02 Καν1 OFF → ON Βεβιασμένη διακοπή Καν2 OFF → ON Κανονικό

• Όταν ενεργοποιηθεί η βεβιασμένη διακοπή, η εσωτερική μονάδα σταματά και η λειτουρ- γία Έναρξη/Διακοπή από τηλεχειριστήριο περιορίζεται.

• Όταν χρησιμοποιείται η λειτουργία βεβιασμένης διακοπής κατά τη δημιουργία μιας ομάδας τηλεχειρισμού, συνδέστε τον ίδιο εξοπλισμό σε κάθε εσωτερική μονάδα εντός της ομάδας.

• Μέθοδος επιλογής των λειτουργιών Οι λειτουργίες "Έναρξη/Διακοπή" ή "Διακοπή έκτακτης ανάγκης" και "Βεβιασμένη διακοπή" μπορούν να επιλεγούν στις ρυθμίσεις λειτουργίας της εσωτερικής μονάδας. ● Λειτουργία βεβιασμένης διακοπής θερμοστάτη [Είσοδος "Άκρου" μόνο]

λειτουργίας Συνδετήρας Σήμα εισόδου Εντολή 60-00 Καν3 του CNA03 ή CNA04 OFF → ON Θερμοστάτης off ON → OFF Κανονικό ● Λειτουργία εντοπισμού διαρροής ψυκτικού (μόνο για τη σειρά J-IIIL και τη σειρά J-IV) [Είσοδος "Άκρου" μόνο]

λειτουργίας Συνδετήρας Σήμα εισόδου Εντολή 60-09 Καν3 του CNA03 ή CNA04 OFF → ON Καμία εντολή ON → OFF Διαρροή ψυκτικού 9373370482-01_IM_.indb 109373370482-01_IM_.indb 10 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-11

6.5.2 Εξωτερική έξοδος

• Πρέπει να χρησιμοποιηθεί καλώδιο συνεστραμμένου ζεύγους (22AWG). Το μέγιστο μήκος του καλωδίου είναι 25m.• Χρησιμοποιήστε καλώδιο εξωτερικής εισόδου και εξόδου με κατάλληλη εξωτερική διά-σταση, ανάλογα με τον αριθμό καλωδίων που πρόκειται να εγκατασταθούν.• Τάση εξόδου: Υψ DC12V±2V, Χαμ 0V.• Επιτρεπόμενο ρεύμα: 50mA Επιλογή εξόδου ● Όταν ο δείκτης κλπ είναι απ' ευθείας συνδεδεμένος Ένδειξη λειτουργίαςΕνδείξεις σφαλ-μάτωνΈνδειξη κατάστασης Ανεμιστήρα εσωτερικής μονάδαςσυνδεδεμένη μονάδαP.C.B CNB

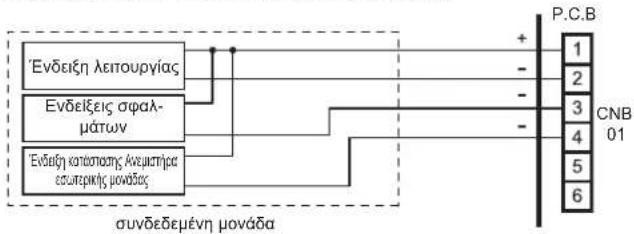

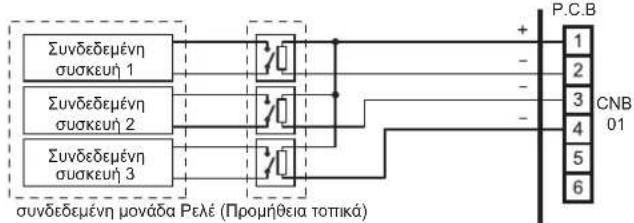

● Όταν υπάρχει σύνδεση με μονάδα εξοπλισμένη με παροχή ισχύος CNB

P.C.BΣυνδεδεμένη συσκευή 1Συνδεδεμένη συσκευή 2Συνδεδεμένη συσκευή 3συνδεδεμένη μονάδα Ρελέ (Προμήθεια τοπικά) Συμπεριφορά λειτουργίας Συνδετήρας Τάση εξόδου ΚατάστασηCNB01Εξωτερική έξοδος 1Ακίδες 1-20V ΔιακοπήDC 12 V ΛειτουργίαΕξωτερική έξοδος 2Ακίδες 1-30V ΚανονικόDC 12 V ΣφάλμαΕξωτερική έξοδος 3Ακίδες 1-4 Διακοπή ανεμιστήρα εσωτερι-κής μονάδαςDC 12 VΛειτουργία ανεμιστήρα εσωτε-ρικής μονάδας

Αφού πραγματοποιήσετε έλεγχο για διαρροή αερίου (ανατρέξτε στο Εγχειρίδιο Εγκατά-στασης της εσωτερικής μονάδας), ακολουθήστε τις οδηγίες αυτής της ενότητας.Τοποθετήστε τη θερμομόνωση γύρω από τους μεγάλους (αερίου) και μικρούς (υγρού) σωλήνες. Διαφορετικά, μπορεί να προκληθεί διαρροή νερού.

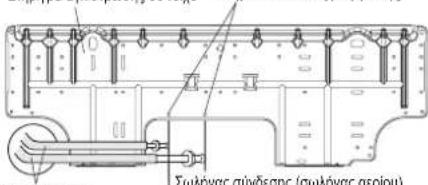

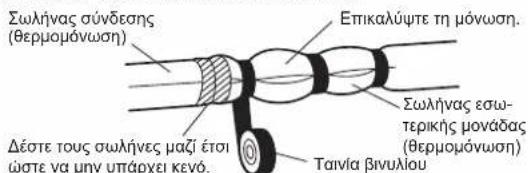

Σωλήνας σύνδεσης, καλώδιο και λάστιχο αποστράγγισης Μονώστε το λάστιχο αποστράγγισης, εάν είναι απαραίτητο, για να αποτρέψετε το πάγωμα.(1) Μονώστε ανάμεσα στους σωλήνες.

• Για (A) Οπίσθια, (B) Δεξιά και (C) Κάτω σωλήνωση, επικαλύψτε τη θερμομόνωση του σωλήνα σύνδεσης και τη θερμομόνωση του σωλήνα της εσωτερικής μονάδας και τυλίξτε τα με ταινία βινυλίου ώστε να μην υπάρχει κενό.

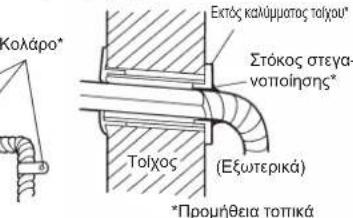

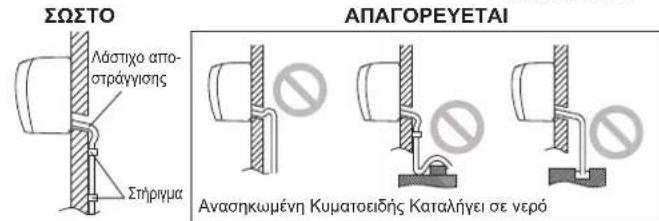

• Για (D) Αριστερή κάτω σωλήνωση, (E) Αριστερή σωλήνωση, (F) Αριστερή οπίσθια σωλήνωση, φέρτε σε επαφή τα άκρα της θερμομόνωσης του σωλήνα σύνδεσης και της θερμομόνωσης του σωλήνα της εσωτερικής μονάδας και δέστε τα μαζί με ταινία βινυλίου ώστε να μην υπάρχει κενό. [(A) Οπίσθια, (B) Δεξιά και (C) Κάτω σωλήνωση] Σωλήνας εσω-τερικής μονάδας (θερμομόνωση)Επικαλύψτε τη μόνωση.Σωλήνας σύνδεσης(θερμομόνωση)Δέστε τους σωλήνες μαζί έτσι ώστε να μην υπάρχει κενό.Ταινία βινυλίουΤο Παρέμβυσμα Α χρησιμοποιείται όταν η διάμετρος του σωλήνα αερίου είναι Ø12,70 ή περισσότερο.Ακουμπήστε σφιχτά τον σωλήνα σύνδεσης (θερμομόνωση) στον σωλήνα της εσωτερικής μονάδας (θερμομόνωση) και τυλίξτε με το πα-ρέμβυσμα Α έτσι ώστε να μην υπάρχει κενό. [Για (D) Αριστερή κάτω σωλήνωση, (E) Αριστερή σωλήνωση, (F) Αριστερή οπίσθια σωλήνωση]
• Τυλίξτε την περιοχή που περιλαμβάνει το τμήμα του περιβλήματος της οπίσθιας σωλή-νωσης με υφασμάτινη ταινία.Σωλήνας σύνδεσηςΣωλήνας εσωτερικής μονάδαςΥφασμάτινη ταινία (Εξαρτήματα)Τυλίξτε με υφασμάτινη ταινία.• Τυλίξτε το καλώδιο σύνδεσης με ταινία βινυλίου.• Δέστε μαζί τη σωλήνωση και το λάστιχο αποστράγγισης τυλίγο-ντάς τα με υφασμάτινη ταινία στο μήκος όπου εφαρμόζουν μέσα στο τμήμα του περιβλήματος της οπίσθιας σωλήνωσης.Καλώδιο σύνδεσης(Καλώδιο μετάδοσης και τηλεχειριστηρίου)Καλώδιο σύνδεσης (Καλώδιο παροχής ρεύματος)Ταινία βινυλίουΣωλήνας(2) Στερεώστε προσωρινά το καλώδιο σύνδεσης κατά μήκος του σωλήνα σύνδεσης με ταινία βινυλίου.(3) Στερεώστε τον σωλήνα σύνδεσης στον εξωτερικό τοίχο με στηρίγματα κ.λπ.(4) Γεμίστε το κενό μεταξύ της εξωτερικής οπής στον τοίχο και του σωλήνα με στεγανωτικό, ώστε να μην μπορεί να εισέλθει νερό της βροχής ή άνεμος.ΣωλήναςΥφασμάτινη ταινίαΛάστιχο αποστράγγισηςΤυλίξτε με υφασμάτινη ταινία(5) Στερεώστε τον σω-λήνα αποστράγγι-σης στον εξωτερικό τοίχο κ.λπ.Κολάρο*ΣωλήναςΕκτός καλύμματος τοίχου**Προμήθεια τοπικάΤοίχος(Εξωτερικά)Στόκος στεγα-νοποίησης* Λάστιχο απο-στράγγισηςΣτήριγμαΑνασηκωμένη Κυματοειδής Καταλήγει σε νερό ΑΠΑΓΟΡΕΥΕΤΑΙ

8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ

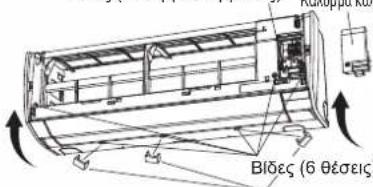

8.1. Αφαίρεση και εγκατάσταση γρίλιας εισαγωγής Αφαίρεση γρίλιας εισαγωγής Εγκατάσταση γρίλιας εισαγωγής Ανοίξτε τη γρίλια εισαγωγής αέρα. Πιέζοντας προσε-κτικά τον αριστερό και τον δεξιό άξονα στερέωσης της γρίλιας πρόσληψης προς τα έξω στην κατεύθυνση "a", αφαιρέστε τη γρίλια πρόσληψης προς την κατεύθυνση του βέλους "b".

Κρατώντας οριζόντια τη γρίλια, εισάγετε τον αρι-στερό και τον δεξιό άξονα στερέωσης μέσα στα έδρανα του πάνελ "c". Για να κλειδώσετε σωστά τους άξονες, εισάγετέ τους μέχρι να κουμπώσουν. Πατήστε στις 4 πλευρές τη γρίλια πρόσληψης για να κλείσει εντελώς. 8.2. Αφαίρεση εμπρός πάνελ (1) Αφαιρέστε τη γρίλια πρόσληψης (ανατρέξτε στη διαδικασία αφαίρεσης της γρίλιας πρόσληψης.)(2) Αφαιρέστε 3 καπάκια.(3) Αφαιρέστε το κάλυμμα καλωδίου.(4) Αφαιρέστε 7 βίδες. Βίδες (κάλυμμα σύρματος) Βίδες (6 θέσεις) Καπάκια (3 θέσεις) Κάλυμμα καλωδίου (5) Τραβώντας το εμπρός πάνελ προς τα εμπρός και ανασηκώνοντας την επάνω επιφάνεια, αφαιρείτε το εμπρός πάνελ. 9373370482-01_IM_.indb 119373370482-01_IM_.indb 11 3/31/2020 4:05:14 PM3/31/2020 4:05:14 PMEl-12 8.3. Εγκατάσταση εμπρός πάνελ (1) Αρχικά, εφαρμόστε το κάτω τμήμα του εμπρός πάνελ και εισάγετε τα επάνω και τα κάτω άγκιστρα. (3 επάνω πλευράς, 2 κεντρικά) Εσωτερική μονάδα Μπροστινό πάνελ Ασφάλειες (2 θέσεις) Κεντρικά άγκιστρα (2 θέσεις) Επάνω άγκιστρα (3 θέσεις) Επάνω οπές (3 θέσεις) (2) Τοποθετήστε τις 6 βίδες. (3) Τοποθετήστε το κάλυμμα καλωδίου. (4) Τοποθετήστε τα 3 καπάκια. (5) Τοποθετήστε τη γρίλια πρόσληψης.

9. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

9.1. Δοκιμαστική λειτουργία με τη χρήση της Εξωτερικής μονάδας (PCB) Εάν θα χρησιμοποιηθεί η πλακέτα της εξωτερικής μονάδας για τη δοκιμαστική λειτουργία, ανατρέξτε στο Εγχειρίδιο εγκατάστασης για την εξωτερική μονάδα.

Δοκιμαστική λειτουργία με τη χρήση του τηλεχειριστηρίου

• Ανατρέξτε στο Εγχειρίδιο εγκατάστασης του τηλεχειριστηρίου για την πραγματοποίηση της δοκιμαστικής λειτουργίας με τη χρήση του τηλεχειριστηρίου.

• Κατά τη διάρκεια της δοκιμαστικής λειτουργίας του κλιματιστικού, οι ενδείξεις OPERATION (ΛΕΙΤΟΥΡΓΙΑ) και TIMER (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ) αναβοσβήνουν αργά ταυτόχρονα.

Προσέξτε ιδιαίτερα τα παρακάτω στοιχεία ελέγχου κατά την εγκατάσταση της εσωτερικής μονάδας. Μόλις ολοκληρωθεί η εγκατάσταση, ελέγξτε ξανά τα παρακάτω στοιχεία ελέγχου. Ελεγχοσ στοιχειων Εάν δεν πραγματοποιηθούν σωστά

Έχει εγκατασταθεί σωστά η εσωτερική

Δονήσεις, θόρυβος, κίνδυνος πτώσης της εσωτερικής μονάδας Έχει γίνει έλεγχος για διαρροή αερίου (αγωγοί ψυκτικού); Δεν υπάρχει ψύξη, Δεν υπάρχει

Έχει ολοκληρωθεί η μόνωση; Διαρροή νερού Το νερό αποστραγγίζεται εύκολα από την εσωτερική μονάδα; Διαρροή νερού Είναι η τάση της πηγής ισχύος ίδια με αυτή που επιδεικνύεται στην ετικέτα της εσωτερικής μονάδας; Αδυναμία λειτουργίας, βλάβη υπερ- θέρμανσης ή καψίματος Είναι σωστά συνδεδεμένα όλα τα καλώδια και οι σωλήνες; Αδυναμία λειτουργίας, βλάβη υπερ- θέρμανσης ή καψίματος Είναι γειωμένη η εσωτερική μονάδα; Βραχυκύκλωμα Το καλώδιο σύνδεσης έχει το καθορι- σμένο πάχος; Αδυναμία λειτουργίας, βλάβη υπερ- θέρμανσης ή καψίματος Είναι οι θύρες εισόδου και εξόδου απαλλαγμένες από εμπόδια; Δεν υπάρχει ψύξη, Δεν υπάρχει

Σταματά και ξεκινά η λειτουργία του κλιματιστικού με το τηλεχειριστήριο ή άλλη εξωτερική συσκευή; Καμία λειτουργία Μετά την ολοκλήρωση της εγκατάστα- σης, έχει πληροφορηθεί ο πελάτης για τις διαδικασίες λειτουργίας και

11. ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΩΝ

Εάν χρησιμοποιείτε ενσύρματο τηλεχειριστήριο, οι κωδικοί σφαλμάτων εμφανίζονται στην οθόνη του τηλεχειριστηρίου. Αν χρησιμοποιείτε ασύρματο τηλεχειριστήριο, η λυχνία στη μονάδα φωτοανιχνευτή θα εμφανίσει τους κωδικούς σφαλμάτων χρησιμοποιώντας μοτίβα που αναβοσβήνουν. Δείτε τα μοτίβα της λυχνίας που αναβοσβήνουν και τους κωδικούς σφαλμάτων στον παρακάτω πίνακα. Ενδείξεις σφαλμάτων

Περιεχόμενα σφάλματος

Λυχνία TIMER (πορτοκαλί)

(1) (2) Σφάλμα επικοινωνίας τηλε- χειριστηρίου (1) (4) Σφάλμα επικοινωνίας

(1) (6) Σφάλμα επικοινωνίας περι- φερειακής μονάδας (2) (6) Σφάλμα ρύθμισης διεύθυν- σης εσωτερικής μονάδας (2) (9) Σφάλμα αριθμού μονάδας σύνδεσης στο σύστημα του ενσύρματου τηλεχειρι-

(3) (1) Μη κανονική παροχή ρεύμα- τος εσωτερικής μονάδας (3) (2) Σφάλμα κύριας PCB εσωτε- ρικής μονάδας (3) (10) Σφάλμα κυκλώματος επικοι- νωνίας εσωτερικής μονάδας (ενσύρματο τηλεχειριστήριο) (4) (1) Σφάλμα θερμικής αντίστα- σης θερμ. χώρου εσωτερι- κής μονάδας (4) (2) Σφάλμα θερμικής αντί- στασης εναλλάκτη θερμ. εσωτερικής μονάδας (4) (4) Σφάλμα αισθητήρα ανίχνευ- σης ανθρώπων (5) (1) Σφάλμα μοτέρ 1 ανεμιστήρα εσωτερικής μονάδας (5) (2) Σφάλμα σπείρας (βαλβίδας εκτόνωσης) εσωτερικής

(5) (3) Μη κανονική αποστράγγιση νερού εσωτερικής μονάδας (9) (15) Διάφορα σφάλματα εξωτερι- κής μονάδας (10) (8) Κακή κυκλοφορία ψυκτικού (13) (1) Σφάλμα μονάδας Διακλάδω- σης Ψυκτικού Μέθοδος προβολής : Ανάβει 0,5s / Σβήνει 0,5s : Ανάβει 0,1s / Σβήνει 0,1s ( ) : Αριθμός αναλαμπών Οθόνη ενσύρματου τηλεχειριστηρίου UTY-RLR* (τύπος 2 καλωδίων)

Πιέστε στο [Status] (Κατάσταση). Πιέστε στο [Error Informationt] (Πληροφορίες Σφαλμάτων). Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο εγκατάστασης του τηλεχειριστηρίου. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο εγκατάστασης του τηλεχειριστηρίου. Διψήφιοι αριθμοί αντιστοιχούν στον κωδικό σφάλματος στον προηγούμενο πίνακα. Πιέστε στο [Next Page] (Επόμενη Σελίδα) [ή στο [Previous Page] (Προη- γούμενη Σελίδα)] για εναλλαγή σε άλλες πληροφορίες της εσωτερικής μονάδας. UTY-RNR*Z* (τύπος 2 καλωδίων) 9373370482-01_IM_.indb 129373370482-01_IM_.indb 12 3/31/2020 4:05:15 PM3/31/2020 4:05:15 PM
