Τύπος προϊόντος	Κλιματιστικό split συστήματος
Μάρκα	Fujitsu
Μοντέλο	Airstage ASYE004GCEH
Διαστάσεις εσωτερικής μονάδας (Μ x Υ x Β)	798 x 265 x 194 mm
Βάρος εσωτερικής μονάδας	8,5 kg
Διαστάσεις εξωτερικής μονάδας (Μ x Υ x Β)	645 x 530 x 250 mm
Βάρος εξωτερικής μονάδας	24 kg
Ηλεκτρική τροφοδοσία	230 V / 50 Hz
Ισχύς ψύξης	2,5 kW (9000 BTU/h)
Ισχύς θέρμανσης	3,2 kW (11000 BTU/h)
Κατανάλωση ηλεκτρικής ενέργειας (ψύξη)	0,68 kW
Κατανάλωση ηλεκτρικής ενέργειας (θέρμανση)	0,82 kW
Ενεργειακή κλάση (ψύξη)	A+
Ενεργειακή κλάση (θέρμανση)	A+
Ψυκτικό	R32
Λειτουργίες	Ψύξη, θέρμανση, αφύγρανση, εξαερισμός
Τηλεχειριστήριο	Περιλαμβάνεται, με οθόνη LCD
Φίλτρο αέρα	Πλενόμενο και επαναχρησιμοποιήσιμο φίλτρο
Επίπεδο θορύβου εσωτερικής μονάδας (χαμηλό/υψηλό)	21 / 40 dB(A)
Επίπεδο θορύβου εξωτερικής μονάδας	46 dB(A)
Συντήρηση	Καθαρίζετε το φίλτρο κάθε 2 εβδομάδες
Ασφάλεια	Αυτόματη διακοπή, αντιπαγετική προστασία, ανίχνευση διαρροής ψυκτικού
Διαθέσιμα ανταλλακτικά	Φίλτρο, τηλεχειριστήριο, πλάκα στήριξης
Εγγύηση	2 χρόνια ανταλλακτικά και εργασία

Συχνές ερωτήσεις - Airstage ASYE004GCEH FUJITSU

Πώς καθαρίζω το φίλτρο του Fujitsu Airstage ASYE004GCEH μου;

Ανοίξτε το μπροστινό πάνελ της εσωτερικής μονάδας, αφαιρέστε το φίλτρο ανασηκώνοντάς το. Πλύντε το με χλιαρό νερό και ένα ήπιο απορρυπαντικό, ξεπλύνετε και στεγνώστε τελείως πριν το τοποθετήσετε ξανά. Καθαρίζετε κάθε 2 εβδομάδες για βέλτιστη απόδοση.

Τι κάνω αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε τις μπαταρίες: αντικαταστήστε τις με νέες μπαταρίες AAA. Βεβαιωθείτε ότι κανένα εμπόδιο δεν μπλοκάρει το σήμα μεταξύ τηλεχειριστηρίου και δέκτη της μονάδας. Αν το πρόβλημα επιμένει, επαναφέρετε το τηλεχειριστήριο αφαιρώντας τις μπαταρίες για 30 δευτερόλεπτα.

Γιατί το κλιματιστικό μου δεν ψύχει σωστά;

Ελέγξτε ότι το φίλτρο δεν είναι φραγμένο, ότι τα πτερύγια αέρα είναι ανοιχτά και ότι η ρυθμισμένη θερμοκρασία είναι χαμηλότερη από την θερμοκρασία περιβάλλοντος. Βεβαιωθείτε επίσης ότι η εξωτερική μονάδα δεν είναι μπλοκαρισμένη από υπολείμματα. Αν το πρόβλημα συνεχίζεται, επικοινωνήστε με έναν τεχνικό.

Είναι δυνατή η χρήση του κλιματιστικού το χειμώνα για θέρμανση;

Ναι, το μοντέλο Airstage ASYE004GCEH είναι μια αναστρέψιμη αντλία θερμότητας, μπορεί να θερμαίνει ακόμα και σε αρνητικές θερμοκρασίες έως -15°C. Ενεργοποιήστε τη λειτουργία θέρμανσης στο τηλεχειριστήριο.

Πώς ρυθμίζω το χρονόμετρο για ενεργοποίηση ή απενεργοποίηση της συσκευής;

Πατήστε το κουμπί 'Timer' στο τηλεχειριστήριο. Χρησιμοποιήστε τα βέλη για να ρυθμίσετε την επιθυμητή ώρα και μετά επιβεβαιώστε. Μπορείτε να προγραμματίσετε μια καθυστερημένη ενεργοποίηση ή απενεργοποίηση έως 24 ώρες νωρίτερα.

Ποιο είναι το ψυκτικό που χρησιμοποιείται και είναι οικολογικό;

Το ψυκτικό είναι το R32, το οποίο έχει χαμηλότερο δυναμικό παγκόσμιας υπερθέρμανσης (GWP) από το R410A. Είναι πιο οικολογικό και ενεργειακά αποδοτικό. Κάθε επέμβαση πρέπει να γίνεται από επαγγελματία.

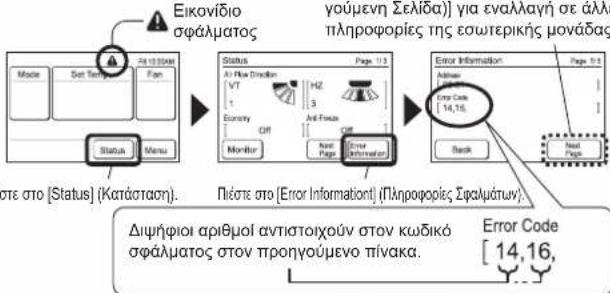

Πώς επιλύω έναν κωδικό σφάλματος στην οθόνη της εσωτερικής μονάδας;

Σημειώστε τον κωδικό που εμφανίζεται (π.χ. 'E1', 'E2'). Συμβουλευτείτε το πλήρες εγχειρίδιο για την σημασία. Οι συνήθεις κωδικοί υποδεικνύουν πρόβλημα αισθητήρα ή επικοινωνίας. Αν ο κωδικός επιμένει, απενεργοποιήστε τη συσκευή για 10 λεπτά και μετά ενεργοποιήστε την ξανά. Επικοινωνήστε με έναν τεχνικό αν χρειαστεί.

Χρειάζεται τακτική συντήρηση για την εξωτερική μονάδα;

Ναι, ελέγξτε ότι η εξωτερική μονάδα είναι ελεύθερη από εμπόδια (φύλλα, χιόνι κ.λπ.). Καθαρίστε τα πτερύγια του συμπυκνωτή με μια μαλακή βούρτσα μία φορά το χρόνο. Συνιστάται ετήσια επαγγελματική συντήρηση.

Μπορώ να εγκαταστήσω μόνος μου το κλιματιστικό;

Η εγκατάσταση πρέπει να γίνεται από πιστοποιημένο προσωπικό σύμφωνα με τους τοπικούς κανονισμούς. Η κακή εγκατάσταση μπορεί να προκαλέσει διαρροές ψυκτικού, ηλεκτρικά προβλήματα και ακύρωση της εγγύησης. Απευθυνθείτε σε επαγγελματία εγκαταστάτη.

Πώς εξοικονομώ ενέργεια με αυτή τη συσκευή;

Χρησιμοποιήστε τη λειτουργία 'Eco' στο τηλεχειριστήριο, ρυθμίστε τη θερμοκρασία μεταξύ 24-26°C το καλοκαίρι και 20-22°C τον χειμώνα. Κλείστε πόρτες και παράθυρα και καθαρίζετε τακτικά το φίλτρο. Ο προγραμματισμός του χρονοδιακόπτη βοηθά επίσης στη βελτιστοποίηση της κατανάλωσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Airstage ASYE004GCEH FUJITSU

ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ (Επιτοιχιος Τύπος)

Μόνο για εξουσιοδοτημένο τεχνικό προσωπικό.

ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

AP. ΕΞΑΡΤΗΜΑΤΟΣ 9373370482

Εσωτερική μονάδα συστήματος VRF (τύπου αγωγού)

Περιεχόμενα

1. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ .... 1

2. ΠΕΡΙ ΤΟΥ ΠΡΟΙΟΝΤΟΣ ΑΥΤΟΥ ...... 1

2.1. Προφυλάξεις κατά τη χρήση του ψυκτικού R410A.... 1
2.2. Ειδικά εργαλεία για R410A.... 1
2.3. Εξαρτήματα 2
2.4. Προαιρετικά εξαρτήματα 2

1. ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 2

3.1. Επιλογή θέσης εγκατάστασης 2
3.2. Διαστάσεις εγκατάστασης.... 3
3.3. Εγκατάσταση της μονάδας 3

1. ΕΓΚΑΤΑΣΤΑΣΗ ΣΩΛΗΝΩΝ 4

4.1. Επιλογή του υλικού σωλήνωσης 4
4.2. Απαιτήσεις ως προς τους σωλήνες 4

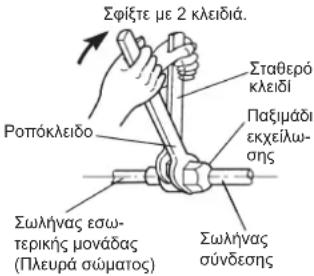

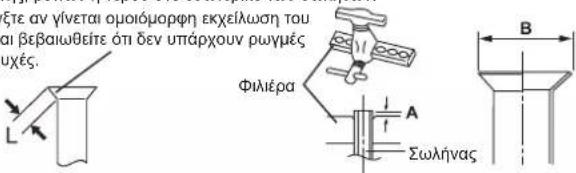

4.3. Σύνδεση ρακόρ (σύνδεση σωλήνα) 4

1. ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ 5

5.1. Ηλεκτρικές απαιτήσεις 5
5.2. Méthodos kalwóiωσης 6

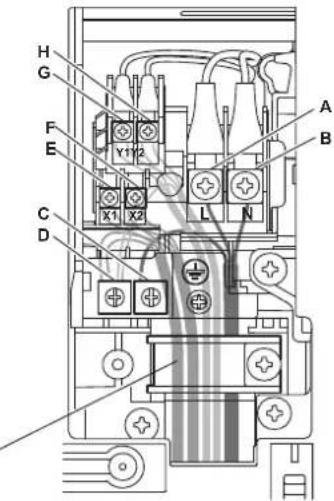

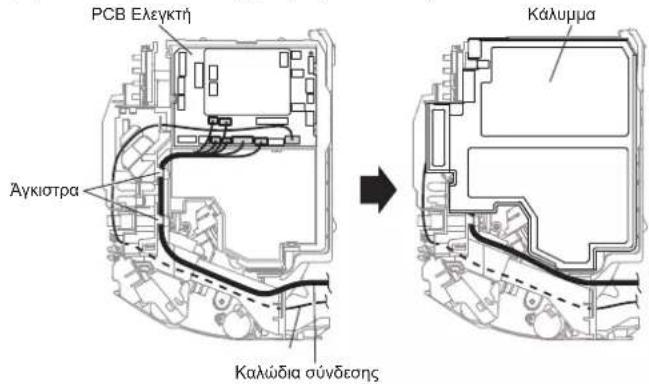

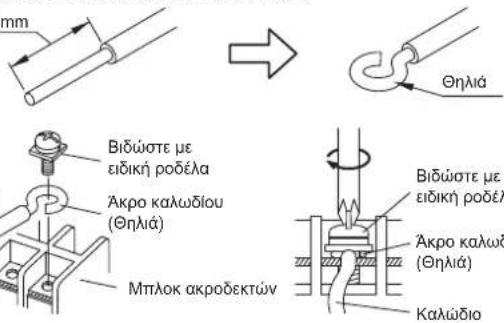

5.3. Καλωδίωση μονάδας 6

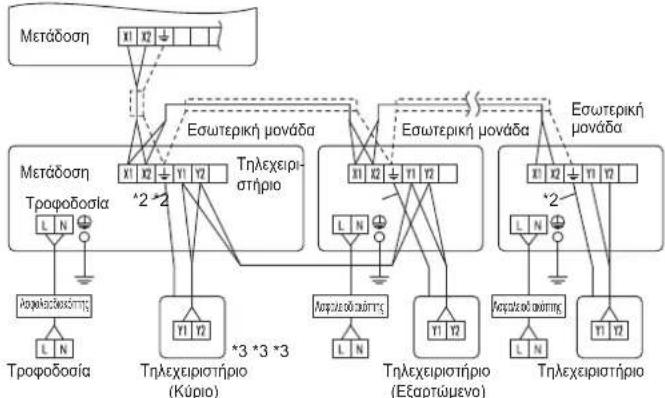

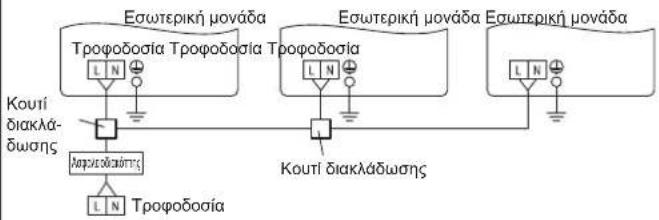

5.4. Καλωδίωση 7

1. PYOMIZEIS ΠΕΔΙΟΥ 7

6.1. Διευθυνσιοδότηση 7

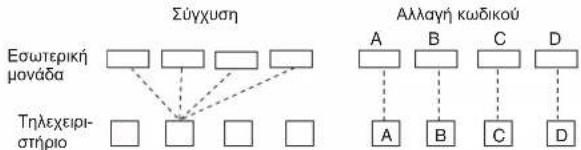

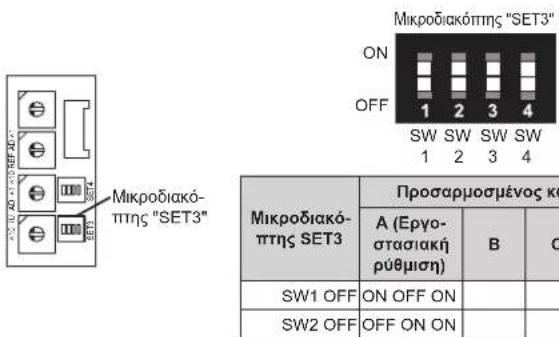

6.2. Ορισμός προσαρμοσμένου κωδικού 7
6.3. Ρύθμιση λειτουργίας 8

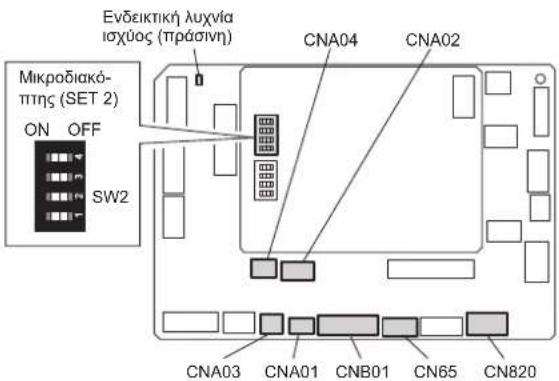

6.4. Προαιρετικά εξαρτήματα καλωδίωσης 9

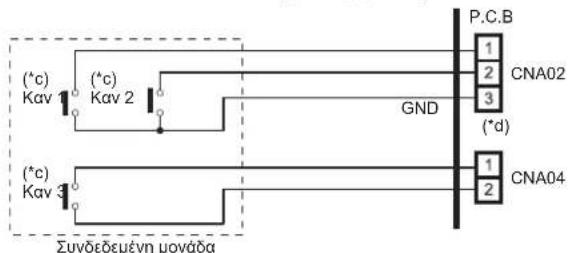

6.5. Εξωτερική είσοδος και εξωτερική έξοδος (Προαιρετικά εξαρτήματα) ...... 9

1. ΟΛΟΚΛΗΡΩΣΗ 11

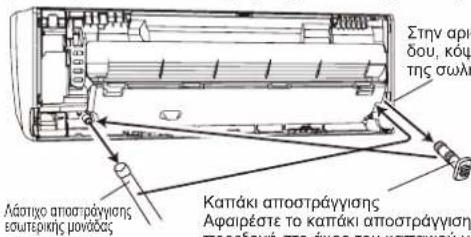

7.1. Σωλήνας σύνδεσης, καλώδιο και λάστιχο αποστράγγισης ....11

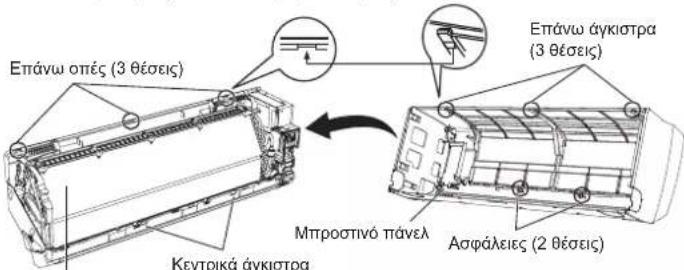

1. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ 11

8.1. Αφαίρεση και εγκατάσταση γρίλιας εισαγωγής ....11
8.2. Αφαίρεση εμπρός πάνελ 11
8.3. Εγκατάσταση εμπρός πάνελ.... 12

1. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 12

9.1. Δοκιμαστική λειτουργία με τη χρήση της Εξωτερικής μονάδας (PCB) ...... 12
9.2. Δοκιμαστική λειτουργία με τη χρήση του τηλεχειριστηρίου 12

1. ΛΙΣΤΑ ΕΛΕΓΧΩΝ 12

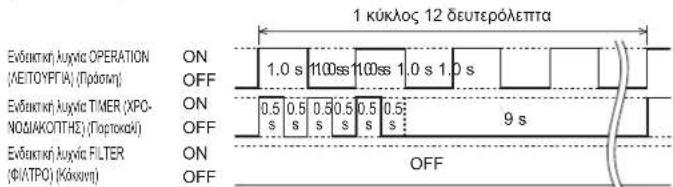

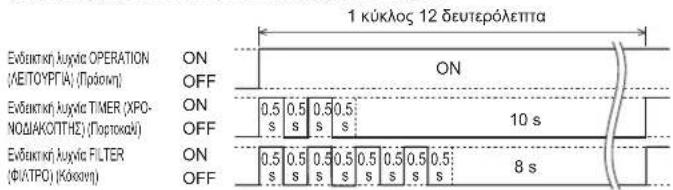

2. ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΩΝ....12

1. ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Διαβάστε προσεκτικά autó to Εγχειρίδιο πριν από την εγκατάσταση.
- Οι προειδοποιήσεις και οι προφυλάξεις που επισημαίνονται σε αυτό το Εγχειρίδιο περιέχουν σημαντικές πληροφορίες σχετικά με την ασφάλειά σας. Φροντίστε να τις τηρήσετε.
• Προμηθεύστε το παρόν Εγχειρίδιο μαζί με το Εγχειρίδιο Λειτουργίας στον πελάτη. Ζητήστε από τον πελάτη να φυλάξει τα συγκεκριμένα εγχειρίδια για μελλοντική χρήση, όπως είναι η επανατοποθέτηση ή η επιδιόρθωση της μονάδας.

⚠️ ΠΡΟΕΙΔΟ-ΠΟΙΗΣΗ

Αυτό το σήμα υποδεικνύει διαδικασίες οι οποίες, αν εκτελεστούν εσφαλμένα, ενδέχεται να προκαλέσουν σοβαρό τραμματισμό ή θάνατο του χρήστη.

Ζητήστε από τον αντιπρόσωπο ή έναν επαγγελματία τεχνικό εγκατάστασης να εγκαταστήσει την εσωτερική μονάδα σύμφωνα με το παρόν Εγχειρίδιο εγκατάστασης. Μια μονάδα που δεν έχει εγκατασταθεί σωστά μπορεί να προκαλέσει σοβαρά ατυχήματα, όπως διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά. Αν η εσωτερική μονάδα εγκατασταθεί χωρίς να τηρηθούν οι οδηγίες του Εγχειρίδιου εγκατάστασης, η εγγύηση του κατασκευαστή θα ακυρωθεί.

Μην ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ την τροφοδοσία μέχρι να ολοκλήρωθούν όλες οι εργασίες. Τυχόν ενεργοποίηση της τροφοδοσίας πριν από την ολοκλήρωση των εργασιών ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως ηλεκτροπληξία ή πυρκαγιά.

Αν υπάρχει διαρροή ψυκτικού κατά την εκτέλεση των εργασιών, πραγματοποιήστε εξαιρισμό του χώρου. Αν το ψυκτικό έρθει σε επαφή με φλόγα, παράγεται τοξικό αέριο.

Οι εργασίες εγκατάστασης πρέπει να πραγματοποιηθούν σύμφωνα με τα εθνικά πρότυπα καλωδίωσης μόνο από εξουσιοδοτημένο προσωπικό.

Εκτός από περιπτώσεις ΕΠΕΙΓΟΥΣΑΣ ΑΝΑΓΚΗΣ, μην απενεργοποιείτε ποτέ τον κύριο όπως και τον δευτερεύοντα διακόπτη τροφοδοσίας των εσωτερικών μονάδων κατά τη διάρκεια της λειτουργίας. Θα προκληθεί σφάλιμα συμπιεστή καθώς και διαρροή νερού. Άρχικά, διακόψτε τη λειτουργία της εσωτερικής μονάδας μέσω του ελεγκτή, του μετατροπέα ή της εξωτερικής συσκευής εισόδου και, στη συνέχεια, κατεβάστε τον διακόπτη. Βεβαιωθείτε ότι ο κειρισμός θα γίνει μέσω της μονάδας ελέγχου, του μετατροπέα ή της εξωτερικής συσκευής εισόδου.

Κατά τη διαδικασία σχεδιασμού του διακόπτη, τοποθετήστε τον σε θέση η οποία δεν θα είναι άμεσα προσβάσιμη στους χρήστες.

⚠️ ΠΡΟΣΟΧΗ	Αυτό το σήμα υποδεικνύει διαδικασίες οι οποίες, αν δεν εκτελεστούν σωστά, μπορεί πιθανόν να προκαλέσουν τραυματισμό του χρήστη ή υλικές ζημιές.
Διαβάστε προσεκτικά όλες τις πληροφορίες ασφαλείας πριν χρησιμοποιήσετε ή εγκαταστήσετε το κλιματιστικό.
Μην επιχειρήσετε να εγκαταστήσετε το κλιματιστικό ή μέρος αυτού μόνοι σας.
Αυτή η μονάδα πρέπει να εγκαθίσταται από εξειδικευμένο προσωπικό με πιστοποίηση ικανότητας χειρισμού φυκτικών υγρών. Ανατρέξτε στους ισχύοντες νόμους και κανονισμούς της περιοχής εγκατάστασης.
Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τους κανονισμούς που ισχύουν στην περιοχή εγκατάστασης και σύμφωνα με τις οδηγίες εγκατάστασης του κατασκευαστή.
Η παρούσα μονάδα είναι μέρος ενός συνόλου που αποτελεί το κλιματιστικό. Δεν πρέπει να εγκατασταθεί από τον πελάτη ή από προσωπικό μη εξουσιοδοτημένο από τον κατασκευαστή.
Χρησιμοποιείτε πάντα μια ξεχωριστή γραμμή παροχής ρεύματος που προστατεύεται από διακόπτη κυκλώματος για όλα τα καλώδια με απόσταση μεταξύ επαφών 3 mm για αυτήν τη μονάδα.
Η μονάδα πρέπει να είναι σωστά γειωμένη, και η γραμμή παροχής πρέπει να είναι εξοπλισμένη με διαφορικό διακόπτη για την ασφάλεια των ατόμων που βρίσκονται κοντά της.
Οι μονάδες δεν διαθέτουν προστασία από εκρήξεις και, συνεπώς, δεν πρέπει να εγκαθίστανται σε χώρους όπου είναι δυνατό να προκληθεί έκρηξη.
Μην αγγίζετε ποτέ ηλεκτρικά εξαρτήματα αμέσως μετά την απενεργοποίηση της τροφοδοσίας. Υπάρχει κίνδυνος ηλεκτροπληξίας. Μετά την απενεργοποίηση της τροφοδοσίας, περιμένετε πάντοτε 5 λεπτά πριν αγγίζετε ηλεκτρικά εξαρτήματα.
Αυτή η μονάδα δεν περιέχει εξαρτήματα που μπορούν να συντηρηθούν από το χρήστη. Να απευθύνεστε πάντοτε σε εξουσιοδοτημένο τεχνικό προσωπικό για επισκευές.
Όταν μετακομίζετε, να απευθύνεστε σε εξουσιοδοτημένο προσωπικό του σέρβις για την αποσύνδεση και την εγκατάσταση της μονάδας.

2. ΠΕΡΙ ΤΟΥ ΠΡΟΙΟΝΤΟΣ ΑΥΤΟΥ

2.1. Προφυλάξεις κατά τη χρήση του ψυκτικού R410A

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην τοποθετείτε στον κύκλο ψύξης οποιαδήποτε ουσία εκτός του ψυκτικού που υποδεικνύεται. Αν εισέλθει αέρας στον κύκλο ψύξης, η πίεση στον κύκλο ψύξης θα αυξηθεί υπερβολικά και θα προκληθεί θραύση της σωλήνωσης.

Εάν υπάρχει διαρροή ψυκτικού υγρού, βεβαιωθείτε ότι δεν υπερβαίνει το όριο συγκέντρωσης. Εάν η διαρροή ψυκτικού υγρού υπερβεί το όριο συγκέντρωσης, μπορεί να προκαλέσει ατυχήματα όπως μείωση οξυγόνου.

Μην αγγίζετε το ψυκτικό που έχει διαρρεύσει από τις συνδέσεις των σωλήνων ψυκτικού ή άλλα σημεία. Η απευθείας επαφή με το ψυκτικό ενδέχεται να προκαλέσει κρυοπαγήματα.

Εάν διαρρεύσει ψυκτικό υγρό κατά τη λειτουργία, εκκενώστε αμέσως το χώρο και αερίστε τον καλά. Αν το ψυκτικό έρθει σε επαφή με φλόγα, παράγεται τοξικό αέριο.

2.2. Ειδικά εργαλεία για R410A

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να εγκαταστήσετε μια μονάδα που χρησιμοποιεί ψυκτικό R410A, χρησιμοποιήστε ειδικά εργαλεία και υιλικά σωληνώσεων που έχουν κατασκευαστεί ειδικά για χρήση με το R410A. Επειδή η πίεση του ψυκτικού R410A είναι περίπου 1,6 φορές μεγαλύτερη από όσο του R22, η λανθασμένη χρήση υλικού σωληνώσεων ή η λανθασμένη εγκατάσταση ενδέχεται να προκαλέσουν καταστροφή των σωληνώσεων ή τρασματισμό. Επίσης, ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.

Όνομα εργαλείου Αλλαγές ως προς το εργαλείο για R22
Μετρητής πολλαπλής	Η πίεση είναι τεράστια και δεν μπορεί να μετρηθεί με συμβα-τικό μετρητή. Για την αποφυγή εσφαλμένης ανάμιξης με άλλα ψυκτικά, η διάμετρος της κάθε θύρας είναι διαφορετική. Συνιστάται η χρήση πολλαπλού μετρητή με εύρος τιμών απεικόνισης υψηλής πίεσης -0,1 έως 5,3 MPA και εύρος τιμών απεικόνισης χαμηλής πίεσης -0,1 έως 3,8 MPa.
Σωλήνας φόρτισης	Για να αυξηθεί η αντίσταση στην πίεση, το υλικό του σωλήνα και το μέγεθος της βάσης έχουν αλλάξει.
Αντλία κενού	Μπορεί να χρησιμοποιηθεί συμβατική αντλία κενού με την τοποθέτηση μετατροπέα αντλίας κενού.• Μπορεί να χρησιμοποιηθεί συμβατική αντλία κενού με την τοποθέτηση μετατροπέα αντλίας κενού.• Βεβαιωθείτε ότι το λάδι της αντλίας δεν επιστρέφει στο σύστημα. Χρησιμοποιήστε αντλία με ικανότητα αναρρόφησης κενού -100,7 kPa (5 Ton, -755 mmHg).
Ανιχνευτής διαρροής αερίου	Ειδικός ανιχνευτής διαρροής αερίου για το ψυκτικό HFC R410A.

2.3. Εξαρτήματα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σχετικά με την εγκατάσταση, φροντίστε να χρησιμοποιήσετε τα εξαρτήματα που παρέχει ο κατασκευαστής ή άλλα προβλεπόμενα εξαρτήματα. Η χρήση μη προβλεπόμενων εξαρτημάτων ενδέχεται να προκαλέσει σοβαρά ατυχήματα, όπως πτώση της μονάδας, διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.

• Παρέχονται τα ακόλουθα εξαρτήματα εγκατάστασης. Χρησιμοποιήστε τα με κατάλληλο τρόπο.
  • Διατηρήστε το Εγχειρίδιο Εγκατάστασης σε ασφαλές μέρος και μην απορρίψετε τυχόν άλλα παρελκόμενα μέχρι να ολοκληρωθούν οι εργασίες εγκατάστασης.

Ονομασία και Σχήμα Ποσότητα Εφαρμογή
ΕγχειρίδιοΛειτουργίας		1
ΕγχειρίδιοΕγκαταστασης [x8H8]		1	(Αυτό το βιβλίο)
Εγχειρίδιολειτουργίας (CD-ROM)		1
Στήριγμααγκίστρωσης σε τοίχο		1	Για εγκατάσταση εσωτερικής μονάδας.
Βίδα διάνοιξης σπειρώματος (M4 × 25 mm)		5	Για εγκατάσταση στηρίγματος αγκίστρωσης σε τοίχο.
Υφασμάτινη ταινία		1	Για εγκατάσταση εσωτερικής μονάδας.
Παρέμβυσμα A		1	Χρησιμοποιείται όταν η διάμετρος του σωλήνα αερίου είναι ∅12,70 ή περισόστερο.Απατείται όταν χρησιμοποιείται AS012/014.
Φίλτρο καθαρισμού αέρα		2	Για τοποθέτηση, ανατρέξτε στην ενότητα "ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΦΡΟΝΤΙΔΑ" στο εγχειρίδιο λειτουργίας.
Πλαίσιο φίλτρου καθαρισμού αέρα		2

2.4. Προαιρετικά εξαρτήματα

Kit εξωτερικής σύνδεσης	UTY-XWZXZC	Για λειτουργία εξόδου (Ακροδέκτης εξόδου / CNB01)

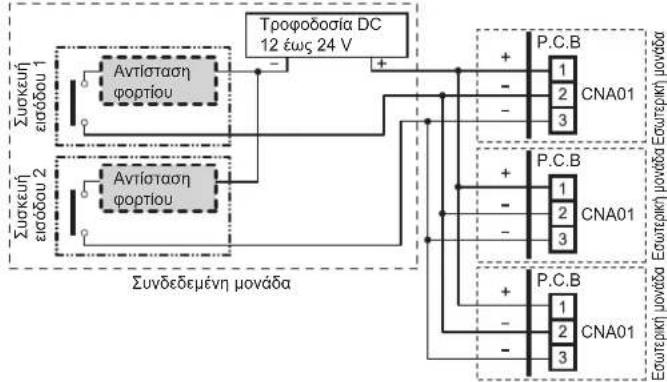

	UTY-XWZXZB	Για τον έλεγχο της λειτουργίας εισόδου (Ακροδέκτης τάσης / CNA01)
	UTY-XWZXZD	Για τον έλεγχο της λειτουργίας εισόδου (Ακροδέκτης ξηράς επαφής / CNA02)
	UTY-XWZXZ7	Για λειτουργία βεβιασμένης διακοπής θερμοστάτη (Ακροδέκτης τάσης / CNA03)
	UTY-XWZXZE	Για λειτουργία βεβιασμένης διακοπής θερμοστάτη (Ακροδέκτης ξηράς επαφής / CNA04)
Προσαρμογέας ασύρματου τοπικού δικτύου (LAN)	UTY-TFSXZ*	Για έλεγχο μέσω ασύρματου τοπικού δικτύου (LAN).
Εξωτερική μονάδα τροφοδοσίας ρεύματος	UTZ-GXXA	Παρέχει ισχύ στην πλακέτα της εσωτερικής μονάδας όταν η εσωτερική μονάδα είναι απενεργοποιημένη, για την αποτροπή σφαλμάτων.

3. ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Είναι σημαντικό να γίνει σωστά η αρχική εγκατάσταση, επειδή είναι δύσκολη η μετακίνηση της μονάδας μετά την εγκατάστασή της.

3.1. Επιλογή θέσης εγκατάστασης

Αποφασίστε με τον πελάτη για τη θέση τοποθέτησης ως εξής.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επιλέξτε θέσεις εγκατάστασης που να μπορούν να αντέχουν το βάρος της εσωτερικής μονάδας. Εγκαταστήστε προσεκτικά τις μονάδες για να μην καταρρεύσουν.

⚠️ ΠΡΟΣΟΧΗ

Μην εγκαθιστάτε την εσωτερική μονάδα στις εξής περιοχές:
- Σε περιοχή όπου υπάρχει πολύ αλάτι, όπως σε παραλία. Θα διαβρωθούν τα μεταλλικά μέρη, προκαλώντας πτώση των εξαρτημάτων ή διαρροή νερού από τη μονάδα.
• Σε περιοχή με πολλά ορικτά έλαια ή μεγάλη ποσότητα χυμένων λαδιών ή ατμού, όπως σε κουζίνα. Θα διαβρωθούν τα πλαστικά μέρη, προκαλώντας πτώση των εξαρτημάτων ή διαρροή νερού από τη μονάδα.
• Σε περιοχή όπου παράγονται ουσίες που επηρεάζουν αρνητικά τον εξοπλισμό, όπως θειούχα αέρια, χλωριούχα αέρια, οξέα ή αλκάλια. Θα προκληθεί διάβρωση στους χαλοσωλήνες και τις συγκολλημένες ενώσεις, η οποία μπορεί να οδηγήσει σε διαρροή του ψυκτικού.
- Σ περιοχή όπου μπορεί να προκληθεί διαρροή καύσιμου αερίου ή όπου υπάρχουν απωρούμενες Ινες άνθρακα ή εύφλεκτη σκόνη, ή πτητικά και εύφλεκτα υλικά, όπως διαλυτικά χρωμάτων ή βενζίνη. Αν σημειωθεί διαρροή και συγκέντρωση αερίου γύρω από τη μονάδα, ενδέχεται να προκληθεί πυρκαγιά.
• Σε περιοχή όπου μπορεί να ουρήσουν ζώα πάνω στη μονάδα ή να παραχθεί αμμωνία.
Μην χρησιμοποιείτε τη μονάδα για συγκεκριμένους σκοπούς, όπως είναι η αποθήκευση τροφίμων, η φροντίδα ζώων, η καλλιέργεια φυτών ή η διατήρηση συσκευών ακριβείας ή έργων τέχνης.
Ενδέχεται να υποβαθμιστεί η ποίότητα αυτών των αντικειμένων.

Μην εγκαταστήσετε τη μονάδα όπου υπάρχει κίνδυνος διαρροής καύσιμου αερίου.

Μην εγκαταστήσετε τη μονάδα κοντά σε πηγή θερμότητας, ατμού ή εύφλεκτου αερίου.

Εγκαταστήστε τη μονάδα σε θέση όπου δεν υπάρχει πρόβλημα με την αποστράγγιση.

Εγκαταστήστε την εσωτερική μονάδα, το καλώδιο τροφοδοσίας, το καλώδιο μετάδοσης και το καλώδιο τηλεχειριστηρίου σε απόσταση τουλάχιστον 1 m από τηλεοπτικό ή ναβιοφωνικό δέκτη. Σκοπός αυτής της προφύλαξης είναι να αποτραπούν οι παρεμβολές στο τηλεοπτικό ή το ναβιοφωνικό σήμα. (Ακόμα και αν εγκατασταθούν σε απόσταση μεγαλύτερη του 1 μέτρου, ενδέχεται και πάλι να υπάρχει θόρυβος κάτω από ορισμένες συνθήκες.)

Αν παιδιά κάτω των 10 ετών είναι δυνατό να πλησιάσουν τη μονάδα, λάβετε προληττικά μέτρα ώστε να μην μπορούν να φτάσουν τη μονάδα.

Λάβετε τις κατάλληλες προφυλάξεις για να αποτραπεί ενδεχόμενη πτώση της μονάδας.

(1) Εγκαταστήστε την εσωτερική μονάδα σε σημείο αρκετά ισχυρό ώστε να αντέχει το βάρος της.
(2) Δεν πρέπει να υπάρχουν εμπόδια μπροστά από τις θύρες εισόδου και εξόδου. Ο αέρας πρέπει να κυκλοφορεί ελεύθερα σε όλον τον χώρο.
(3) Αφήστε επαρκή χώρο πρόσβασης για τη συντήρηση του κλιματιστικού.
(4) Εγκαταστήστε τη μονάδα σε θέση όπου η σύνδεση με την εξωτερική μονάδα (ή τη μονάδα Διακλάδωσης ψυκτικού) είναι εύκολη.
(5) Εγκαταστήστε τη μονάδα σε θέση όπου είναι εύκολη η εγκατάσταση του σωλήνα σύνδεσης.
(6) Εγκαταστήστε τη μονάδα σε θέση όπου είναι εύκολη η εγκατάσταση του σωλήνα αποστράγγισης.
(7) Εγκαταστήστε τη μονάδα σε θέση στην οποία δεν ενισχύεται ο θόρυβος και οι κραδασμοί.
(8) Λάβετε υπόψη τις ανάγκες συντήρησης κ.λπ. του κλιματιστικού και αφήστε τον απαραίητο ελεύθερο χώρο. Επίσης, εγκαταστήστε τη μονάδα σε σημείο όπου είναι δυνατή η αφαιρεση του φίλτρου.
(9) Μην εγκαθιστάτε τη μονάδα σε σημείο όπου εκτίθεται σε άμεσο ηλιακό φως.

Εμβέλεια αισθητήρα ανίχνευσης ανθρώπων

⚠️ ΠΡΟΣΟΧΗ

Μην χτυπάτε και μην πίεζετε τον αισθητήρα ανίχνευσης ανθρώπων. Μπορεί να προκληθεί ζημιά ή δυσλειτουργία.

Μην αγγίζετε τον αισθητήρα ανίχνευσης ανθρώπων. Ενδεχόμενες γρατσουνιές ή ρύποι μπορεί να έχουν ως αποτέλεσμα εσφαλμένη ανίχνευση.

Μην τοποθετείτε μεγάλα αντικείμενα κοντά στον αισθητήρα ανίχνευσης ανθρώπων. Επίσης, κρατήστε τις συσκευές θέρμανσης έξω από την περιοχή ανίχνευσης του αισθητήρα.

Γωνία 90° κατακόρυφα (πλευρική όψη) Γωνία 100° οριζόντια (κάτοψη)

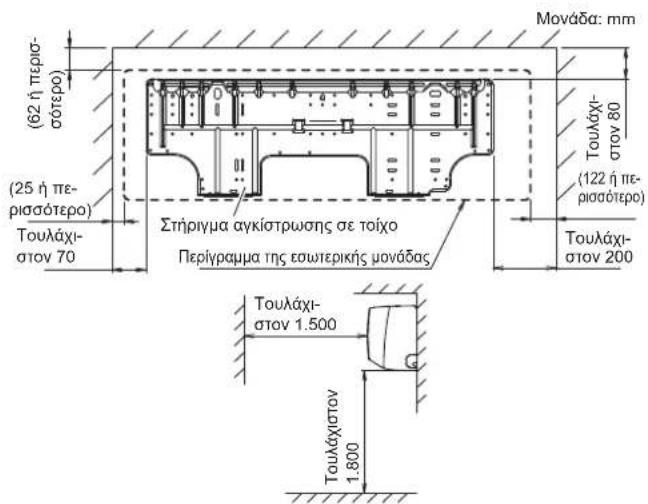

3.2. Διαστάσεις εγκατάστασης

3.3. Εγκατάσταση της μονάδας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε το κλιματιστικό σε μέρος που να αντέχει φορτίο τουλάχιστον πέντε φορές το βάρος της κύριας μονάδας και δεν ενισχύει το θόρυβο ή τους κραδασμούς. Αν η θέση της εγκατάστασης δεν έχει αρκετά υψηλή αντοχή, η εσωτερική μονάδα μπορεί να καταρρεύσει και να προκαλέσει τραυματισμό.

Αν η εργασία γίνει μόνο με το πλαίσιο του πίνακα, υπάρχει κίνδυνος χαλάρωσης της μονάδας.

Δείξτε προσοχή.

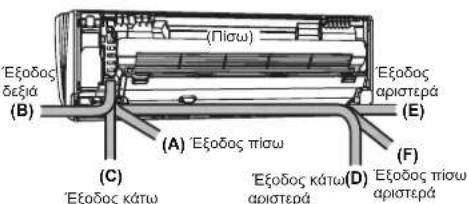

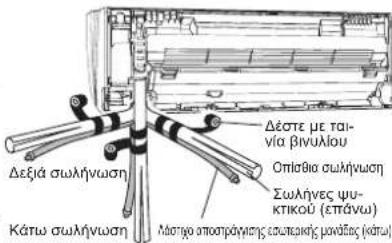

3.3.1 Προσδιορισμός της κατεύθυνσης των σωληνώσεων

Οι σωληνώσεις μπορούν να συνδεθούν όπως αναφέρεται στην εικόνα και στον πίνακα. Όταν οι σωληνώσεις συνδεθούν στην κατεύθυνση (Β), (C), (D) ή (Ε), κόψτε κατά μήκος της αύλακας σωληνώσεων στα πλάγια του εμπρός πάνελ με ένα πριόνι.

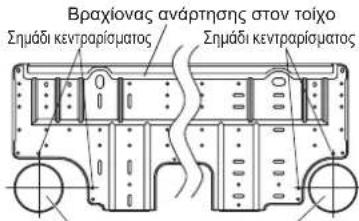

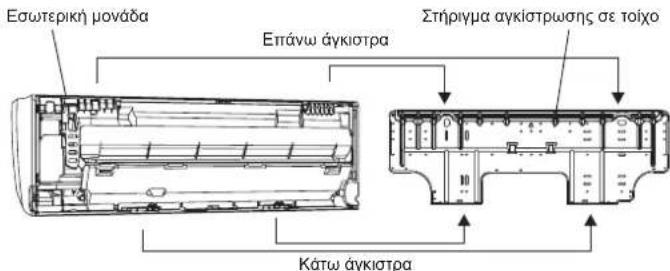

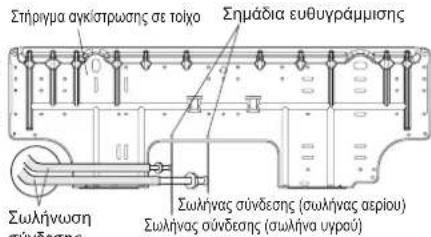

3.3.2 Εγκατάσταση του στηρίγματος αγκίστρωσης σε τοίχο

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εγκαταστήστε το στήριγμα αγκίστρωσης σε τοίχο ευθυγραμμίζοντάς το οριζόντια και κα- τακόρυφα. Αν το στήριγμα αγκίστρωσης σε τοίχο έχει κλίση, θα στάζει νερό στο δάπεδο.

Καθώς το βάρος της εσωτερικής μονάδας είναι 15 με 18 kg, πρέπει να εγκατασταθεί μετά από σωστή εκτίμηση του μέρους όπου πρόκειται να εγκατασταθεί. Εάν το μέρος δεν είναι αρκετά ισχυρό, πρέπει να χρησιμποτοιηθεί σανίδα ή δοκάρι για να γίνει αρκετά ισχυρό έτσι ώστε να αντέχει ο τοίχος το βάρος.

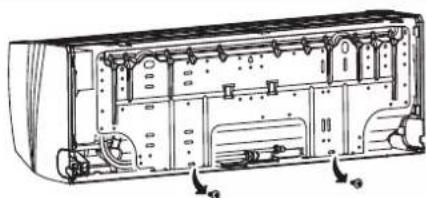

- Αφαιρέστε τον βραχίονα αγκίστρωσης στον τοίχο από την εσωτερική μονάδα. (Αφαιρέστε 2 βίδες.)

• Ανατρέξτε στην παρακάτω εικόνα για τις θέσεις των οπών εγκατάστασης του στηρίγματος αγκίστρωσης σε τοίχο.

- Προτού σφίξετε το στήριγμα αγκίστρωσης στον τοίχο με βίδες, οριζοντιώστε το χτυπώντας το άγκιστρο στο κέντρο του στηρίγματος με τη λαβή ενός κατσαβίδιού.

(1) Στερεώστε το στήριγμα αγκίστρωσης σε τοίχο με τουλάχιατον 5 βίδες και μπουλόνια αγκύρωσης, μέσω των οπών κοντά στην εξωτερική πλευρά του στηρίγματος. (Μην στερεώνετε το στήριγμα αγκίστρωσης σε τοίχο μόνο σε 1 σημείο ή υπό γωνία.)

(2) Για τοίχο από τοιμέντο, βυθίστε μπουλόνια αγκύρωσης (διαμ. 10 mm) στον τοίχο, στα σημεία των οπών του στηρίγματος αγκίστρωσης. (Tα μπουλόνια αγκύρωσης πρέπει να προεξέχουν κατά τουλάχιστον 18 mm από τον τοίχο. Χρησιμοποιήστε 2 μπουλόνια για επίπεδο τσιμεντένιο τοίχο και 4 μπουλόνια για κυψελωτό τοίχο.)
(3) Τοποθετήστε τα παξιμάδια στα μπουλόνια αγκύρωσης μέσα από το στήριγμα αγκίστρωσης.
(4) Τέλος, σφίξτε τα παξιμάδια και τις ξυλόβιδες αφού επιβεβαιώσετε, με τη χρήση αλφαδιού, ότι το στήριγμα είναι οριζόντιο.

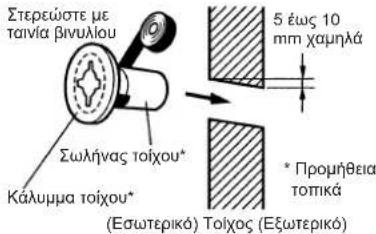

3.3.3 Διάνοιξη οπής στον τοίχο για τις σωληνώσεις σύνδεσης

(1) Ανοίξτε μια οπή στον τοίχο, στη θέση που παρουσιάζεται παρακάτω.
(2) Ανοίξτε την οπή έτσι ώστε το εξω- τερικό άκρο να είναι χαμηλότερα (5 έως 10 mm) από το εσωτερικό άκρο
(3) Να ευθυγραμμίζετε πάντα το κέντρο της οπής στον τοίχο. Εάν δεν ευθυγραμμιστεί σωστά, θα προκληθεί διαρροή νερού.
(4) Κόψτε τον σωλήνα τοίχου ανάλογα με το πάχος του τοίχου, περάστε τον στο κάλυμμα τοίχου, στερεώστε το κάλυμμα με ταινία βινυλίου και περάστε τον σωλήνα μέσα από την οπή.
(5) Για αριστερή και δεξιά σωλήνωση, ανο της αποστράγγισης να ρέει ελεύθερα

Προσαρτήστε τον σωλήνα τοίχου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν χρησιμοποιηθεί ο σωλήνας τοίχου, το καλώδιο που συνδέει την εσωτερική με την εξω- τερική μονάδα ενδέχεται να αγγίζει μέταλλο και να προκληθεί διαρροή ηλεκτρικού ρεύματος.

οπή διαμέτρου 65 mm οπή διαμέτρου 65 mm
οίξτε την οπή λιγο χαμηλότερα, ώστε το νερό

3.3.4 Διαμόρφωση του λάστιχου αποστράγγισης και του σωλήνα

⚠️ ΠΡΟΣΟΧΗ

Εισάγετε σφικτά το λάστιχο αποστράγγισης και το καττάκι αποστράγγισης. Η αποστράγγιση πρέπει να έχει κλίση προς τα κάτω για να αποφευχθεί διαρροή νερού.

Κατά την εισαγωγή του λάστιχου αποστράγγισης, δεν πρέπει να εφαρμοστεί κανένα άλλο υλικό εκτός από νερό. Η εφαρμογή άλλου υλικού εκτός από νερό θα προκαλέσει φθορά του λάστιχου και, ενδεχομένως, διαρροή νερού.

Αφού αφαιρέσετε ένα λάστιχο αποστράγγισης, μην ξεχάσετε να τοποθετήσετε το καπάκι αποστράγγισης.

Όταν ασφαλίζετε τη σωλήνωση και το λάστιχο αποστράγγισης με ταινία, διευθετήστε το λάστιχο αποστράγγισης έτσι ώστε να βρίσκεται στην κάτω πλευρά της σωλήνωσης.

Σε περιβάλλοντα με χαμηλές θερμοκρασίες, θα πρέπει να εφαρμόσετε αντιπαγωτική προστασία στη σωλήνωση αποστράγγισης για να αποφύγετε το πάγωμα του λάστιχου αποστράγγισης.

Μετά τη λειτουργία ψύξης σε περιβάλλον χαμηλής θερμοκρασίας (όταν η εξωτερική θερμοκρασία είναι κάτω από 0 °C), το νερό στο λάστιο αποστράγγισης μπορεί να παγώσει. Το παγωμένο νερό αποστράγγισης θα μπλοκάρει τη ροή στο λάστιο και ενδέχεται να προκαλέσει διαρροή νερού στην εσωτερική μονάδα.

[Για (Α) Οπίσθια σωλήνωση, (Β) Δεξιά σωλήνωση και (C) Κάτω σωλήνωση]

(1) Εγκαταστήστε τη σωλήνωση της εσωτερικής μονάδας προς την κατεύθυνση της οπής στον τοίχο και δέστε το λάστιχο αποστράγγισης μαζί με τον σωλήνα χρησιμοποιώντας ταινία βινυλίου.
(2) Εγκαταστήστε τη σωλήνωση έτοι ώστε το λάστιχο αποστράγγισης να βρίσκεται στο κάτω μέρος.
(3) Τυλίξτε με αυτοκόλλητη ταινία τον σωλήνα της εσωτερικής μονάδας που φαίνεται από έξω.
(4) Για σωλήνωση με έξοδο δεξιά ή κάτω, κόψτε και αφαιρέστε στην αύλακα εξόδου σωλήνωσης με πριόνι.

[Για (D) Αριστερή κάτω σωλήνωση, (E) Αριστερή σωλήνωση και (F) Αριστερή οπίσθια σωλήνωση]

⚠️ ΠΡΟΣΟΧΗ

Εισαγάγετε το λάστιχο αποστράγγισης και το καπάκι αποστράγγισης στη θύρα αποστράγγισης φροντζοντας ώστε να έρθει σε επαφή με το πίσω μέρος της θύρας αποστράγγισης, και κατόπιν στερεώστε το. Εάν το λάστιχο αποστράγγισης δεν συνδεθεί σωστά, θα προκληθεί διαρροή.

(1) Εναλλάξτε το καπάκι αποστράγγισης και το λάστιχο αποστράγγισης.

Στην αριστερή σωλήνωση εξόδου, κόψτε με πριόνι το αυλάκι της σωλήνωσης στην έξοδο.

Μέθοδος αφαίρεσης και εγκατάστασης του λάστιχου αποστράγγισης

Αφαίρεση Εγκατάσταση

Εξάρτημα αποστράγγισης

Αφαιρέστε τη βίδα αριστερά του σωλήνα αποστράγγισης και τρα βήξτε το σωλήνα προς τα έξω.

Εισάγετε κατακόρυφα τον σωλήνα αποστράγγισης προς τα μέσα, έτοι ώστε το εξάρτημα της απο- στράγγισης να μπορεί να ευθυγραμμιστεί με ακρί- βεια με την οπή της βίδας γύρω από τη στρόφιγνα αποστράγγισης.

Μετά την εισαγωγή και πριν την αντικατάσταση, επανα- τοποθετήστε και σφίξτε τις βίδες που έχετε αφαιρέσει.

Λάστικο αποστρόγγιας

Εγκατάσταση του καπακιού αποστράγγισης

Χρησιμοτοιήστε εξαγωνικό κλειδί 4 mm στην αντίθετη πλευρά για να εισάγετε το καπάκι αποστράγγισης, μέχρι το καπάκι να ακουμπήσει στην άκρη της στρόφιγγας αποστράγγισης.

(2) Ευθυγραμμίστε τα σημάδια στο στήριγμα αγκίστρωσης τε τοίχο και διαμορφώστε το σχήμα του σωλήνα σύνδεσης Για αριστερή σωλήνωση και αριστερή οπίσθια σωλήνωση, ευθυγραμμίστε τα σημάδια στο στήριγμα αγκίστρωσης τοίχου και διαμορφώστε κατάλληλα το σχήμα του σωλήνα σύνδεσης.

(3) Λυγίστε τη σωλήνωση σύνδεσης με ακτίνα καμπυλότητας 70 mm ή περισσότερο και εγκαταστήστε την σε απόσταση έως 35 mm από τον τοίχο.

3.3.5 Εγκατάσταση της εσωτερικής μονάδας

(1) Αφού περάσετε την εσωτερική σωλήνωση και το λάτιχο αποστράγγισης μέσα από την οπή του τοίχου, κρεμάστε την εσωτερική μονάδα από τα άγκιστρα στην επάνω και κάτω πλευρά του στηρίγματος αγκιστρωσης σε τοίχο. Αφού αγκιστρώσετε την εσωτερική μονάδα στο επάνω άγκιστρο, αγκιστρώσετε τα εξαρτήματα της εσωτερικής μονάδα στα 2 κάτω άγκιστρα, χαμηλώνοντας τη μονάδα και πιέζοντάς την προς τον τοίχο.

(2) Εισάγετε τον αποστάτη κ.λπ. μεταξύ της εσωτερικής μονάδας και του στηρίγματος αγκίστρωσης σε τοίχο και κρατήστε το κάτω μέρος της εσωτερικής μονάδας σε απόσταση από τον τοίχο.

4. ΕΓΚΑΤΑΣΤΑΣΗ ΣΩΛΗΝΩΝ

⚠️ ΠΡΟΣΟΧΗ

Προσέχετε να μην μπουν ξένα σώματα (λάδι, νερό κ.τ.λ.) στις σωληνώσεις σε όλα τα μοντέλα εκτός από αυτό που χρησιμοποεί ψυκτικό R410Α. Επίσης, κατά την αποθήκευση της σωλήνωσης, σφραγίστε προσεκτικά τα ανοίγματα, π.χ. με πιάστρα ή ταινία. Κατά τη συγκόλληση των σωληνώσεων, φροντίστε να διοχετεύσετε μέσα τους ξηρό άζωτο.

4.1. Επιλογή του υλικού σωλήνωσης

⚠️ ΠΡΟΣΟΧΗ

Μην χρησιμοποιείτε τις υπάρχουσες σωληνώσεις από άλλο σύστημα ψώξης ή άλλο ψυκτικό. Χρησιμοποιήστε σωλήνες που έχουν καθαρές εξωτερικές και εσωτερικές πλευρές, χωρίς ξένα σώματα τα οποία μπορεί να προκαλέσουν προβλήματα κατά τη χρήση, ότως θείο, οξείδια, σκόνη, γρέζια, λάδι ή νερό. Είναι απαραίτητο να χρησιμοποιήσετε ενιαίους χάλκινους σωλήνες. Υλικό: Φωσφορούχοι αποξειδωμένοι χαλκοσωλήνες χωρίς αρμούς. Η επιθυμητή ποσότητα του απομένοντος ελαιου να είναι λιγότερη από 40 mg/10 m. Μην χρησιμοποιείτε χαλκοσωλήνες με βαθουλώματα, παραμορφωμένα ή αποχρωματισμένα τμήματα (εἰδικά στην εσωτερική τους επιφάνεια). Διαφορετικά, η εκτονωτική βαλβίδα ή ο τριχοειδής σωλήνας μπορεί να φράξουν με ρύτους. Η εσφαλυένη επιλογή σωλήνων θα επηρεάσει αρνητικά την απόδοση. Καθώς τα κλιματιστικά που χρησιμοποιούν ψυκτικό R410A λειτουργούν υπό μεγαλύτερη πίεση από ότι όταν χρησιμοποιούν συμβατικά ψυκτικά (R22), η επιλογή των κατάλληλων υλικών είναι απαραίτητη.

• Στον πίνακα εμφανίζονται τα πάχη των χαλκοσωλήνων που χρησιμοποιούνται με το φυκτικό R410Α. • Ποτέ μην χρησιμοποιείτε χαλκοσωλήνες με πάχος μικρότερο από αυτό που αναφέρεται στον πίνακα, ακόμη κι αν διατίθενται στην αγορά.

Πάχος ανοπτημένων χάλκινων σωλήνων (R410A)

Εξωτερική διάμετρος σωλήνα [mm (iv)] Πάχος [mm]
6,35 (1/4) 0,80
9,52 (3/8) 0,80
12,70 (1/2) 0,80
15,88 (5/8) 1,00
19,05 (3/4) 1,20

4.2. Απαιτήσεις ως προς τους σωλήνες

⚠️ ΠΡΟΣΟΧΗ

Ανατρέξτε στο εγχειρίδιο εγκατάστασης της εξωτερικής μονάδας για την περιγραφή του επιτρεπτού μήκους σωλήνωσης και της επιτρεπτής διαφοράς ύψους.

Χρησιμοποιήστε σωλήνα με θερμομόνωση ανθεκτική στο νερό.

⚠️ ΠΡΟΣΟΧΗ

Τοποθετήστε θερμομόνωση γύρω από τους σωλήνες αερίου και υγρού. Διαφορετικά, μπορεί να προκληθεί διαρροή νερού.

Χρησιμοποιήστε θερμομόνωση με αντοχή σε θερμοκρασία άνω των 120 °C. (Μοντέλο αντίσταρφου κύκλου μόνο). Επιπλέον, εάν τα επίτεδα υγρασίας στη θέση της εγκατάστασης της σωλήνωσης ψυκτικού αναμένεται να υπερβούν το 70 %, εγκαταστήστε θερμομόνωση γύρω από τη σωλήνωση του ψυκτικού.

Αν το αναμενόμενο επίτεδο υγρασίας είναι 70-80 %, χρησιμοποίηστε θερμούνωση με πάχος 15 mm ή μεγαλύτερο, και αν η αναμενόμενη υγρασία υπερβαίνει το 80 %, χρησιμοποίηστε θερμούνωση με πάχος 20 mm ή μεγαλύτερο. Εᾶν χρησιμοποιείται θερμούνωση με πάχος μικρότερο από το προβλεπόμενο, ενδέχεται να σχηματιστεί συμπύκνωση υγρασίας στην επιφάνεια της μόνωσης.

Επίσης, χρησιμοποιήστε θερμική μόνωση με θερμική αγωγιμότητα 0,045 W/(m·K) ή μικρότερη (στους 20 °C).

4.3. Σύνδεση ρακόρ (σύνδεση σωλήνα)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σφίξτε τα παξιμάδια εκχείλωσης με ποπόκλείδο, χρησιμοποιώντας την προβλεπόμενη μέθοο σύσφίξης. Διαφορετικά, τα ракόρ μπορεί να στάσουν μετά από αρκετό χρονικό διάστημα, με αποτέλεσμα να προκληθεί διαρρόψυκτικού και να δημιουργηθούν επικίνδυνα αέρια αν το ψυκτικό έρθει σε εταφή με φλόγα.

4.3.1 Εκχείλωση

Χρησιμοποιήστε το ειδικό εργαλείο εκχείλωσης που προορίζεται αποκλειστικά για το R410A.

(1) Κόψτε με σωληνοκόφτη τον σωλήνα σύνδεσης στο κατάλληλο μήκος.
(2) Κρατήστε τον σωλήνα προς τα κάτω για να μην μπουν στον σωλήνα υπολείμματα κοπής και απομακρύνετε τυχόν γρέζια.
(3) Τοποθετήστε το παξιμάδι εκχείλωσης [να χρησιμοποιείτε πάντα τα παξιμάδια εκχείλωσης που βρίσκονται στην εσωτερική και στην εξωτερική μονάδα (ή στη μονάδα Διακλάδωσης ψυκτικού) αντίστοιχα] στον σωλήνα και πραγματοποιηστε την εκχείλωση με ένα εργαλείο εκχείλωσης. Χρησιμοποιηστε το ειδικό εργαλείο εκχείλωσης R410A. Μπορεί να προκληθεί διαρροή ψυκτικού εάν χρησιμοποιηθούν αλλα ракόρ.

(4) Προστατέψτε τους σωλήνες, π.χ. με πιάστρα ή ταινία, για να αποτρέψετε την είσοδο σκόνης, ρύπων ή γερού στο εσωτερικό των σωλήνων.

Εξωτερική διάμετρος σωλήνα [mm (iv)]	Διάσταση Α [mm]	Διάσταση Β _ -0,4^0 [mm]
	Εργαλείο εκχείλωσης για R410A, τύπου σφικτήρα
6,35 (1/4)	0 έως 0,5	9,1
9,52 (3/8) 13,2
12,70 (1/2) 16,6
15,88 (5/8) 19,7
19,05 (3/4) 24,0

Όταν χρησιμοποιούνται συμβατικά εργαλεία εκχείλωσης (R22) για την εκχείλωση σωλήνων R410A, η διάσταση Α θα πρέπει να είναι μεγαλύτερη κατά περίπου 0,5 mm από ό,τι υποδεικύνεται στον πίνακα (για την εκχείλωση με εργαλεία εκχείλωσης ειδικά για R410A), προκειμένου να επίτευχθεί η προβλεπόμενη εκχείλωση. Χρησιμοποιήστε παχύμετρο για τη μέτρηση της διάστασης Α. Συνιστάται να χρησιμοποιηθεί εργαλείο εκχείλωσης για R410A.

Πλάτος μεταξύ εδρών

Εξωτερική διάμετρος σωλήνα[mm (ίν)]	Πλάτος μεταξύ εδρών του παξιμαδιού εκχείλωσης [mm]
6,35 (1/4) 17
9,52 (3/8) 22
12,70 (1/2) 26
15,88 (5/8) 29
19,05 (3/4) 36

4.3.2 Λύγισμα σωλήνων

• Το σχήμα των σωλήνων δίνεται με το χέρι ή με κουρμπαδόρο σωλήνων. Προσέξτε να μην τους σπάσετε.
• Μην λυγίζετε τους σωλήνες με γωνία μεγαλύτερη των 90°.
- Όταν οι σωλήνες υφίστανται επανειλημμένο λύγισμα ή ίσιωμα, το υλικό τους σκληραίνει, δυσκολεύοντας το περαιτέρω λύγισμα ή ίσιωμά τους. Μην λυγίζετε ή τεντώνετε τους σωλήνες πάνω από 3 φορές.

⚠ ΠΡΟΣΟΧΗ

Για να αποτρέψετε τη θραύση του σωλήνα, μην τον λυγίζετε υπερβολικά.

Αν λυγίσετε επανειλημμένα τον σωλήνα στο ίδιο σημείο, θα σπάσει.

4.3.3 Σύνδεση σωλήνων

Όταν σφίξετε σωστά το παξιμάδι εκχείλωσης με το χέρι σας, κραιήστε τη σύνδεση από την πλευρά του σώματος με ξεχωριστό κλειδί σύσφιξης και, στη συνέχεια, σφίξτε με ένα ροπόκλειδο.

⚠️ ΠΡΟΣΟΧΗ

Φροντίστε να εγκαταστήσετε τον σωλήνα σωστά στη θύρα της εσωτερικής και τις εξωτερικής μονάδας. Αν το κεντράρισμα δεν είναι σωστό, το παξιμάδι εκχείλωσης δεν μπορεί να σφίξει υμαλά. Αν αακήσετε δύναμη για να γυρίσετε το παξιμάδι εκχείλωσης, το σπείρωμά του θα υποστεί ζημιά.

Μην αφαιρέσετε το παξιμάδι εκχείλωσης από το σωλήνα της μονάδας εισόδου παρά μόνο λίγο πριν συνδέσετε το σωλήνα σύνδεσης.

Μην χρησιμοποιείτε μεταλλικό λάδι στο εκχειλωμένο τμήμα. Αποφύγετε την εισροή ορυκτελαίου στο σύστημα, καθώς αυτό μειώνει τη διάρκεια ζωής των μονάδων.

Κρατήστε το δυναμόκλειδο από τη λαβή του σε ορθή γωνία με το σωλήνα, προκειμένου να σφίξετε σωστά το παξιμάδι εκχείλωσης.

Παξιμάδι εκχείλωσης[mm (lv)]	Ροπή σύσφιξης[N·m (kgf·cm)]
Διάμ. 6,35 (1/4)	16 έως 18 (160 έως 180)
Διάμ. 9,52 (3/8)	32 έως 42 (320 έως 420)
Διάμ. 12,70 (1/2)	49 έως 61 (490 έως 610)
Διάμ. 15,88 (5/8)	63 έως 75 (630 έως 750)
Διάμ. 19,05 (3/4)	90 έως 110 (900 έως 1.100)

5. ΗΛΕΚΤΡΙΚΗ ΚΑΛΩΔΙΩΣΗ

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ηλεκτρολογικές εργασίες πρέπει να πραγματοποιούνται σύμφωνα με το παρόν Εγχειρίδιο από ατομο που διαθέτει πιστοποίηση σύμφωνα με τους τοπικούς κανονισμούς. Φροντίστε να χρησιμοποίησετε αποκλειστικό κύκλωμα για τη μονάδα. Ένα ανεπαρκές κύκλωμα τροφοδοσίας η εσφαλμένες ηλεκτρολογικές εργασίες ενδέχεται να προκαλέσουν σοβαρά ατυχήματα, όπως ηλεκτροπληξία ή πυρκαγιά.

Πριν ξεκινήσετε τις εργασίες, βεβαιωθείτε ότι όλες οι μονάδες είναι αποσυνδεδεμένες από το ρεύμα.

Χρησιμοποιήστε τα εσωκλειόμενα καλώδια σύνδεσης και τα καλώδια τροφοδοσίας ή εκείνα που προβλέπονται από τον κατασκευαστή. Εσφαλμένες συνδέσεις, ανεταρκής μόνωση ή υπέρβαση του επιτρεπόμενου ρεύματος μπορεί να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά.

Για την καλωδίωση χρησιμοποήστε τους τύπους καλωδίων που υποδεικνύονται, συνδέστε τα καλώδια σταθερά και βεβαιώθείτε ότι στις συνδέσεις ακροδεκτών δεν ασκούνται εξωτερικές δυνάμεις από τα καλώδια. Εσφαλμένη ή ασταθής σύνδεση καλωδίων μπορεί να προκαλέσει σοβαρά ατυχήματα, όπως υπερθέρμανση των τερματικών, ηλεκτροπληξία ή πυρκαγιά.

Μην κάνετε μετατροπές στα καλώδια τροφοδοσίας και μην χρησιμοποιείτε καλώδια προέκτασης ή διακλαδώσεις στην καλωδίωση. Εσφαλμένες συνδέσεις, ανεπαρκής μόνωση ή υπέρβαση του επιτρεπόμενου ρεύματος μπορεί να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά.

Αντιστοιχίστε τους αριθμούς της πίνακα ακροδεκτών και τα χρώματα των καλωδίων σύνδεσης με εκείνα της εξωτερικής μονάδας (ή της μονάδας Διακλάδωσης Ψυκτικού). Εάν η καλωδίωση δεν είναι σωστή, ενδέχεται να καούν τα ηλεκτρικά μέρη.

Συνδέστε σωστά τα καλώδια σύνδεσης στον πίνακα ακροδεκτών. Επίσης, ασφαλίστε τα καλώδια με συγκρατητές καλωδίωσης. Ακατάλληλες συνδέσεις, στην καλωδίωση ή στα άκρα της καλωδίωσης, μπορεί να προκαλέσουν δυσλειπουργία, ηλεκτροπληξία ή πυρκαγιά.

Στερεώνετε πάντα το εξωτερικό κάλυμμα του καλωδίου σύνδεσης με το σφιγκτήρα καλωδίου. (Αν ο μονωτήρας είναι φθαρμένος, μπορεί να παρουσιαστεί αποφόρτιση.)

Τοποθετήστε σωστά το κάλυμμα του ηλεκτρικού κιβωτίου στη μονάδα. Εσφαλμένη τοποθέτηση του καλύμματος του ηλεκτρικού κιβωτίου μπορεί να προκαλέσει σοβαρά ατυχήματα, όπως ηλεκτροπληξία ή πυρκαγιά λόγω έκθεσης σε σκόνη ή νερό.

Τοποθετήστε χιτώνια σε τυχόν οπές που έγιναν στους τοίχους για την καλωδίωση. Διαφορετικά, ενδέχεται να προκληθεί βραχυκύκλωμα.

Εγκαταστήστε διακόπτη διαφυγής γείωσης. Επίσης, τοποθετήστε το διακόπτη έναντι διαφυγών προς τη γη έτσι ώστε ολόκληρη η κύρια παροχή ρεύματος ΑΧ να διακόπτεται ταυτόχρονα. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

Συνδέετε πάντα το καλώδιο γείωσης.

Εσφαλμένη εργασία γείωσης μπορεί να προκαλέσει ηλεκτροπληξία.

Τοποθετήστε τα καλώδια του τηλεχειριστηρίου έτσι ώστε να μην είναι δυνατό να τα αγγίξετε με το χέρι σας.

Εκτελέστε τις εργασίες καλωδίωσης σύμφωνα με τα καθορισμένα πρότυπα, έτσι ώστε το κλιματιστικό να μπορεί να λειτουργεί σωστά και με ασφάλεια.

Συνδέστε σταθερά το καλώδιο σύνδεσης στον πίνακα ακροδεκτών. Αν η εγκατάσταση είναι εσφαλμένη, ενδέχεται να προκληθεί πυρκαγιά.

Εάν έχει βλάβη το καλώδιο τροφοδοσίας, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον τεχνικό του αντιπρόσωπο ή αναλόγως προσοντούχα άτομα ώστε να αποφευχθούν οι κίνδυνοι.

⚠️ ΠΡΟΣΟΧΗ

Γειώστε τη μονάδα.

Μην συνδέσετε το καλώδιο γείωσης σε σωλήνα αερίου, σωλήνα νερού, αλεξικέραυνο ή καλώδιο γείωσης τηλεφώνου.

Αν η γείωση είναι ανεπαρκής, ενδέχεται να προκληθεί ηλεκτροπληξία.

Μην συνδέσετε τα καλώδια παροχής ρεύματος στους ακροδέκτες μετάδοσης ή τηλεχει- ριστηρίου, καθώς αυτό θα προκαλέσει βλάβη στο προϊόν.

Μην τοποθετείτε ποτέ μαζί σε δέσμη τα καλώδια παροχής ρεύματος, μετάδοσης και τηλεχειριστηρίου.

Κρατήστε αποστάσεις τουλάχιστον 50 mm μεταξύ αυτών των καλωδίων.

Η τοποθέτηση αυτών των καλωδίων στην ίδια δέσμη θα προκαλέσει απώλεια λειτουργίας ή βλάβη.

Κατά το χειρισμό PCB, ο στατικός ηλεκτρισμός που υπάρχει στο σώμα ενδέχεται να προκαλέσει δυσλειτουργία στην PCB. Ακολουθήστε τις παρακάτω προφυλάξεις:

- Γειώστε τις εσωτερικές και εξωτερικές μονάδες, καθώς και τις περιφερειακές συσκευές. - Διακόψτε την τροφοδοσία ρεύματος (ασφαλειοδιακόπτης).

- Αγγίξτε ένα μεταλλικό τμήμα των εσωτερικών μονάδων για περισσότερο από 10 δευτερόλεπτα για να εκφορτιστεί ο στατικός ηλεκτρισμός από το σώμα σας.

- Μην αγγίξετε τους ακροδέκτες των εξαρτημάτων και των διατάξεων που υπάρχουν στην πλακέτα.

5.1. Ηλεκτρικές απαιτήσεις

Όνομαστική τάση	230 V
Εύρος λειπουργίας	198 έως 264 V (50 Hz)198 έως 253 V (60 Hz)

• Επιλέξτε τον τύπο και το μέγεθος του καλωδίου τροφοδοσίας ρεύματος σύμφωνα με τους σχετικούς τοπικούς και εθνικούς κανονισμούς.
• Οι προδιαγραφές για την τοπική καλωδίωση τροφοδοσίας ρεύματος και τις καλωδίωσεις των διακλαδώσεων είναι σε συμμόρφωση με τους τοπικούς κώδικες.
• Μέγ. μήκος καλωδίου: Ορίστε το μήκος ώστε η πτώση τάσης να είναι μικρότερη από 2%. Αυξήστε τη διάμετρο του καλωδίου όταν το μήκος του καλωδίου είναι μεγάλο.

Πρέπει να εγκατασταθεί ασφαλειοδιακόπτης σε κάθε σύστημα ψυκτικού. Μην χρησιμοποιείτε έναν ασφαλειοδιακόπτη σε διαφορετικό σύστημα ψυκτικού.

Ανατρέξτε στον πίνακα για τις προδιαγραφές του ασφαλειοδιακόπτη της κάθε εγκατάστασης. Πραγματοποιήστε τις γεφυρώσεις της καλωδίωσης ισχύος εντός του εύρους του ίδιου συστήματος ψυκτικού μέσου. Όταν ολοκληρωθούν οι εργασίες γεφύρωσης καλωδίωσης, πραγματοποιήστε σύνδεση για τις εσωτερικές μονάδες ώστε να πληρούνται οι συνθήκες Α και Β παρακάτω.

A. Απαιτήσεις του ασφαλειοδιακόπτη ρεύματος

Μοντέλο MCA MFA
AS*A004GCGH 0,15 A	20 A
AS*A007GCGH 0,20 A
AS*A009GCGH 0,22 A
AS*A012GCGH 0,30 A
AS*A014GCGH 0,36 A
AS*E004GCEH 0,15 A
AS*E007GCEH 0,20 A
AS*E009GCEH 0,22 A
AS*E012GCEH 0,30 A
AS*E014GCEH 0,36 A

- MCA: Ελάχιστη Ικανότητα Κυκλώματος - MFA: Μέγιστη Ικανότητα Ασφάλειας

Οταν έχει ολοκληρωθεί η καλωδίωση γεφύρωσης ισχύος, βεβαιώθείτε ότι η συνολική ΜCA των συνδεβεμένων μονάδων Διακλάδωσης Ψυκτικού και εσωτερικών μονάδων δεν υπερβαίνει τα 15 Α. Για τη μονάδα διακλάδωσης ψυκτικού, ανατρέξτε στο εγχειρίδιο εγκατάστασης της μονάδας Διακλάδωσης Ψυκτικού.

Εάν ο αριθμός των συνδεδεμένων εσωτερικών μονάδων υπερβαίνει το ανώτατο όριο, είτε προσθέστε ασφαλειοδιακόπτες είτε χρησιμοποιήστε ασφαλειοδιακόπτη με μεγαλύτερη ικανότητα.

Β. Απαιτήσεις ασφαλειοδιακόπτη διαρροής γείωσης

Ικανότητα ασφαλειο-διακόπτη	Μέγιστος αριθμός συνδεδεμένων "εσω-τερικών μονάδων" ή "εσωτερικών μονάδων + μονάδων Διακλάδωσης ψυκτι-κού" (*1)
30 mA, 0,1 s ή λιγότερο	44 ή λιγότερο (*2)
100 mA, 0,1 s ή λιγότερο	45 έως 148

*1: Τύπος αντλίας θερμότητας: εσωτερικές μονάδες, Τύπος ανάκτησης θερμότητας: εσωτερικές μονάδες και μονάδες Διακλάδωσης ψυκτικού.
*2: Εάν ο συνολικός αριθμός μονάδων που συνδέονται στον ασφαλειοδιακόπτη υπερβαίνει τις 44, είτε προσθέστε ασφαλειοδιακόπτη 30 mA είτε χρησιμοποιήστε ασφαλειοδιακόπτες με μεγαλύτερη ικανότητα.

5.1.1 Προδιαγραφές καλωδίου

	Συνιστώμενο μέγεθος καλωδίου (mm2)	Τύπος καλωδίου	Παρατήρηση
Καλώδιο παροχής ρεύματος	2,5	Τύπου 60245IEC 57 ή ισοδύναμο	2 Καλώδια + γείωση
Καλώδιο μετάδοσης	0,33	ΣυμβατόκαλώδιοLONWORKS	22 AWG LEVEL 4 (NEMA)μη πολωμένο 2 πυρήνων,στριμμένο ζεύγος συμπαγούς πυρήνα διαμέτρου 0,65 mm
Καλώδιο τηλεχειριστηρίου (τύπος 2 πόλων)	0,33 έως 1,25	ΘωρακισμένοκαλώδιοPVC *1	Μη πολικό 2 πυρήνων,Στριμμένο ζεύγος

*1: Χρησιμοποιήστε θωρακισμένο καλώδιο σύμφωνα με τους τοπικούς κανονισμούς για το καλώδιο του τηλεχειριστηρίου.

5.2. Méodos καλωδίωσης

Παράδειγμα

Εξωτερική μονάδα ή μονάδα Διακλάδωσης Ψυκτικού *1

*1: Όταν συνδέεστε στο Σύστημα Ανάκτησης Θερμότητας, ανατρέξτε στο εγχειρίδιο εγκατάστασης της μονάδας Διακλάδωσης Ψυκτικού.
*2: Γειώστε το τηλεχειριστήριο εάν διαθέτει καλώδιο γείωσης.
*3: Το τηλεχειριστήριο τύπου 3 πόλων δεν χρησιμοποιείται.

(Διακλάδωση καλωδίωσης τροφοδοσίας)

5.3. Καλωδίωση μονάδας

- Προτού συνδέσετε το καλώδιο στο μπλοκ ακροδεκτών.

5.3.1 Καλώδιο τροφοδοσίας ρεύματος

A. Για καλωδίωση συμπαγούς πυρήνα

(1) Για να συνδέσετε τον ηλεκτρικό ακροδέκτη, ακολουθήστε το παρακάτω διάγραμμα και σχηματίστε θηλιά με το άκρο του καλωδίου γύρω του.
(2) Χρησιμοποιήστε τα προβλεπόμενα καλώδια, συνδέστε τα προσεκτικά και στερεώστε τα έτοι ώστε να μην ασκείται πίεση στους ακροδέκτες.
(3) Χρησιμοποιήστε κατάλληλο κατσαβίδι για να σφίξετε τις βίδες στους ακροδέκτες. Μην χρησιμοποιείτε πολύ μικρό κατσαβίδι, διαφορετικά μπορεί να καταστραφούν οι κεφαλές των βίδών και να μην μπορούν να σφίξουν σωστά οι βίδες.
(4) Μην σφίξετε υπερβολικά τις βίδες στους ακροδέκτες γιατί μπορεί να σπάσουν.
(5) Ανατρέξτε στον πίνακα για τις ροπές σύσφιξης των βιδών στους ακροδέκτες.
(6) Μην στερεώσετε 2 καλώδια τροφοδοσίας με 1 βίδα.

Μήκος 25 mm

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν χρησιμοποιείτε καλώδια συμπαγούς πυρήνα, μην χρησιμοποιείτε τον ακροδέκτη τύπου θηλίας. Αν χρησιμοποήσετε τα καλώδια συμπαγούς πυρήνα με τον ακροδέκτη τύπου θηλίας. η σύνδεα πίεσης σε αυτόν μπορεί να μην λειτουργήσει σωστά και να προκαλέσει πολύ μεγάλη αύξηση της θερμοκρασίας των καλωδίων.

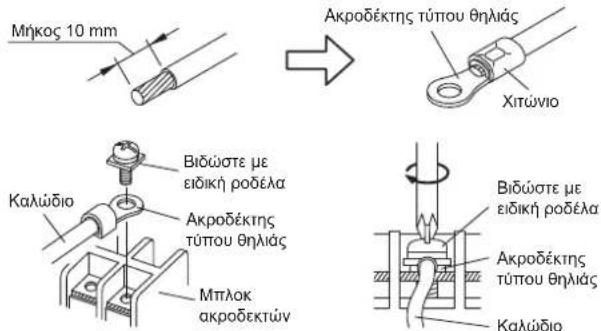

Για καλώδια με κλώνους

(1) Χρησιμοποιήστε δακτυλιοείδείς ακροδέκτες με μονωτικά χιτώνια, όπως φαίνεται στην παρακάτω εικόνα, για τη σύνδεση στο μπλοκ ακροδεκτών.
(2) Σφίξτε καλά τους δακτυλιοειδείς ακροδέκτες στα καλώδια χρησιμοποιώντας κατάλληλο εργαλείο, έτσι ώστε να μην χαλαρώσουν τα καλώδια.
(3) Χρησιμοποιήστε τα προβλεπόμενα καλώδια, συνδέστε τα προσεκτικά και στερεώστε τα έτσι ώστε να μην ασκείται πίεση στους ακροδέκτες.
(4) Χρησιμοποιήστε κατάλληλο κατασβίδι για να σφίξετε τις βίδες στους ακροδέκτες. Μην χρησιμοποιείτε πολύ μικρό κατασβίδι, διαφορετικά μπορεί να καταστραφούν οι κεφαλές των βιδών και να μην μπορούν να σφίξουν σωστά οι βίδες.
(5) Μην σφίξετε υπερβολικά τις βίδες στους ακροδέκτες γιατί μπορεί να σπάσουν.
(6) Ανατρέξτε στον πίνακα για τις ροπές σύσφίξης των βιδών στους ακροδέκτες.
(7) Μην στερεώσετε 2 καλώδια τροφοδοσίας με 1 βίδα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε ακροδέκτες τύπου θηλιάς και σφίξτε τις βίδες στους ακροδέκτες με τις προβλεπόμενες ροπές, διαφορετικά, ενδέχεται να αυξηθεί υπερβολικά η θερμοκρασία και να προκληθεί σοβαρή βλάβη στο εσωτερικό της μονάδας.

Αριθμός τερματικού Ροπή σύσφιξης

Bíða M4 (Παροχή ισχύος/L, N, GND) 1,2|έως 1,8 N·m (12 έως 18 kgf·cm)

5.3.2 Καλώδιο Μετάδοσης και Τηλεχειριστηρίου

Καλώδιο μετάδοσης Καλώδιο τηλεχειριστηρίου

- Συνδέστε τα καλώδια τηλεχειριστηρίου και μετάδοσης όπως φαίνεται στην παρακάτω εικόνα.

ΣΩΣΤΟ

ΑΠΑΓΟΡΕΥΕΤΑΙ

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σφίξτε τις βίδες στους ακροδέκτες με τις προβλεπόμενες ροπές, διαφορετικά ενδέχεται να αυξηθεί υπερβολικά η θερμοκρασία και να προκληθεί σοβαρή βλάβη στο εσωτερικό της μονάδας.

Ροπή σύσφιξης

Βίδα Μ3 (Μετάδοση /Χ1, Χ2)(Τηλεχειριστήριο /Υ1, Υ2)

0,5 έως 0,6 Ν•m (5 έως 6 kgf•cm)

⚠️ ΠΡΟΣΟΧΗ

Για να αφαιρέσετε το περίβλημα από το καλώδιο τροφοδοσίας, χρησιμοποιήστε ειδικό εργαλείο που δεν θα κάνει ζημιά στους αγωγούς του καλωδίου.

Όταν τοποθετείτε μια βίδα στο μπλοκ ακροδεκτών, μην σφίγγετε υπερβολικά τη βίδα, καθώς μπορεί να κόμετε το καλώδιο. Από την άλλη, μια βίδα που δεν έχει σφιχτεί επαρκώς μπορεί να προκαλέσει ελαττωματική επαφή, η οποία θα οδηγήσει σε σφάλμα επικοινωνίας.

5.4. Καλωδίωση

(1) Ανοίξτε τη γρίλια εισαγωγής αέρα. Δείτε "8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ".
(2) Αφαιρέστε το κάλυμμα καλωδίου και κατόπιν αφαιρέστε τον σφικτήρα καλωδίου.
(3) Συνδέστε το άκρο του καλωδίου σύνδεσης εισάγοντάς το πλήρως στο μπλοκ ακροδεκτών.

	Σύμβολο	Καλώδιο σύνδεσης
A	L Καλώδιο παροχής
B	N	ρεύματος
C	⊕	Γείωση για το καλώδιο τροφοδοσίας ρεύματος
D		Γείωση για το καλώδιο μετάδοσης, το καλώδιο του ενσύρματου τηλεχειριστηρίου (αν χρειάζεται) και το καλώδιο του Κιτ EV (μόνο για το μοντέλο με εξωτερική ΗΕΒ)
E	X1 Καλώδιο μετάδοσης
F	X2
G	Y1 Καλώδιο ενσύρματου
H	Y2	τηλεχειριστηρίου (μη πολικό)

Σφιγκτήρας καλωδίου (Στερεώστε με σφικτή- ρα μόνο το καλώδιο τροφοδοσίας ρεύματος)

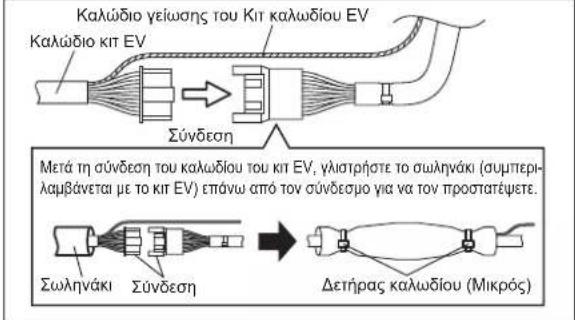

Σύνδεση του καλωδίου του Κιτ ΕV (μόνο για το μοντέλο με εξωτερική ΗΕΒ)

Όταν συνδέετε τον σφιγκτήρα καλωδίων, βεβαιωθείτε ότι τα καλώδια δεν προεξέχουν από τον σφιγκτήρα ή έχουν μαγκωθεί από αυτόν.

6. PYOMIZEI ΠΕΔΙΟΥ

Υπάρχουν 3 μέθοδοι διευθυνσιοδότησης, μέσω ΡΥΘΜΙΣΕΙΣ ΠΕΔΙΟΥ (FIELD SETTING) ως εξής.

Ορίστε με οποιαδήποτε από τις μεθόδους.

Η κάθε μέθοδος ορισμού περιγράφεται στα παρακάτω βήματα (1) έως (3).

(1) Puθμίσεις IU AD, REF AD SW:

Παρούσα ενότητα (6.1. Διευθυνσιοδότηση)

(2) Ρυθμίσεις τηλεχειριστηρίου: Ανατρέξτε στο εγχειρίδιο του ενσύρματου ή ασύρματου τηλεχειριστηρίου για λεπτομερείς πληραφορίες ρυθμίσεων. (Ορίστε τον IU AD, REF AD SW στο 0)

(3) Αυτόματες ρυθμίσεις διεύ- θυνσης:

Ανατρέξτε στο εγχειρίδιο της εξωτερικής μονάδας για λεπτομερείς πληροφορίες ρυθμίσεων. (Ορίστε τον IU AD, REF AD SW στο 0)

6.1. Διευθυνσιοδότηση

Μη αυτόματη μέθοδος διευθυνσιοδότησης

Οι διευθύνσεις της εσωτερικής μονάδας και του φυκτικού συστήματος μπορούν επίσης να οριστούν μέσω του ασύρματου τηλεχειριστηρίου

⚠️ ΠΡΟΣΟΧΗ

Βεβαιώθείτε ότι θέσατε την ισχύ στο OFF προτού πραγματοποήσετε ρυθμίσεις πεδίου.

- Θέση των διακοπτών και λεπτομέρειες

Πρέπει να αφαιρέσετε το εμπρός πάνελ. Δείτε "8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟ- ΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ".

Για τη διεύθυν- ση ψυκτικού συστήματος
Για τη διεύθυν- ση εσωτερικής μονάδας

• Για μη αυτόματο ορισμό, ακολουθήστε τις παρακάτω διαδικασίες.

⚠ ΠΡΟΣΟΧΗ

Χρησιμοποιήστε μονωμένο κατσαβίδι για να ρυθμίσετε τους μικροδιακόπτες.

Προσέχετε να μην κάνετε λάθη στις ρυθμίσεις των διακοπτών.

6.1.1 Διεύθυνση εσωτερικής μονάδας

• Περιστροφικός διακόπτης (IU AD × 1)....Εργοστασιακή ρύθμιση "0"

• Περιστροφικός διακόπτης (IU AD × 10)....Εργοστασιακή ρύθμιση "0"

Όταν συνδέετε πολλαπλές εσωτερικές μονάδες σε 1 ψυκτικό σύστημα, ορίστε τη διεύθυνση στον IU AD SW όπως φαίνεται στο Table A

6.1.2 Διεύθυνση ψυκτικού συστήματος

• Περιστροφικός διακόπτης (REF AD × 1)....Εργοστασιακή ρύθμιση "0"

- Περιστροφικός διακόπτης (REF AD × 10)....Εργοστασιακή ρύθμιση "0"

Στην περίπτωση πολλαπλών ψυκτικών συστημάτων, ορίστε τον REF AD SW όπως φαίνεται στον όπως φαίνεται Table A για το κάθε ψυκτικό σύστημα.

Ορίστε στην ίδια διεύθυνση ψυκτικού συστήματος όπως και στην εξωτερική μονάδα.

Ρύθμιση	Εύρος ρύθμισης	Τύπος διακόπτη
Διεύθυνση εσωτερικής μονάδας	0 έως 63	Παράδειγμα ρύθμισης: 2	I
Διεύθυνση ψυκτικού συστήματος	0 έως 99	Παράδειγμα ρύθμισης: 63	R

• Εάν εργάζεστε σε περιβάλλον όπου μπορεί να χρησιμοποιηθεί ασύρματο τηλεχειριστήριο, οι διευθύνσεις μπορούν επίσης να οριστούν με τη χρήση του τηλεχειριστηρίου.

• Εάν η διευθυνσιοδότηση γίνεται με τη χρήση του ασύμρατου τηλεχειριστηρίου, ορίστε τη διεύθυνση της εσωτερικής μονάδας και τη διεύθυνση του υυκτικού κυκλώματος σε "00". (Για πληροφορίες σχετικά με τη ρύβμιση χρησιμοποιώντας το ασύμρατου τηλεχειριστήριο.)

* Μην ορίζετε τη διεύ- θυνση της εσωτερικής μονάδας (IU AD SW) από 64 έως 99. Μπορεί να προκαλέσει αστοχία.

Table A

Διεύθυνση	Ρύθμιση πε-ριστροφικού διακόπτη		Διεύθυνση	Ρύθμιση πε-ριστροφικού διακόπτη
Ψυκτικό σύστημα	REF AD SW		Εσωτερική μονάδα ×	IU AD SW
	× 10 × 1			10 × 1
0	0	0	0	0	0
1	0	1	1	0	1
2	0	2	2	0	2
3	0	3	3	0	3
4	0	4	4	0	4
5	0	5	5	0	5
⋮	⋮	⋮	⋮	⋮	⋮
10	1	0	10	1	0
11	1	1	11	1	1
⋮	⋮	⋮	⋮	⋮	⋮
99	9	9	63	6	3

6.2. Ορισμός προσαρμοσμένου κωδικού

• Η επιλογή προσαρμοσμένου κωδικού αποτρέπει τη σύγχυση στην εσωτερική μονάδα. (παρακάτω εικόνα) (Μπορούν να οριστούν έως 4 κωδικοί.)

• Πραγματοποιήστε τις ρυθμίσεις και στην εσωτερική μονάδα και στο τηλεχειριστήριο.

- Ορισμός προσαρμοσμένου κωδικού για την εσωτερική μονάδα

Ορίστε τους Μικροδιακόπτες SET3 SW1, 2 ανατρέχοντας στην εικόνα και στον πίνακα παρακάτω.

6.3. Ρύθμιση λειτουργίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Παρακαλούμε κάντε αυτή τη ρύθμιση αφού ολοκληρώσετε όλες τις εργασίες κατασκευής.

• Η ΡΥΘΜΙΣΗ ΛΕΙΤΟΥΡΓΙΑΣ μπορεί να πραγματοποιηθεί με το ενσύρματο ή το ασύρματο τηλεχειριστήριο. (Το τηλεχειριστήριο είναι προαιρετικός εξοπλισμός)
• Ανατρέξτε στο εγχειρίδιο του ενσύρματου ή ασύρματου τηλεχειριστηρίου για λεπτομερείς πληροφορίες ρυθμίσεων.
• Ανατρέξτε στην ενότητα "6.1. Διευθυνσιοδότηση" για τις ρυθμίσεις διεύθυνσης εσωτερικής μονάδας και διεύθυνσης ψυκτικού συστήματος.
• Ενεργοποιήστε την παροχή ρεύματος στην εσωτερική μονάδα προτού ξεκινήσετε τη ρύθμιση.

* Η ενεργοποίηση της παροχής ρεύματος στις εσωτερικές μονάδες αρχικοποιεί την ΗΕΒ, οπότε βεβαιωθείτε ότι έχουν πραγματοποιηθεί εκ των προτέρων οι έλεγχοι στεγανοποίησης και κενού.
* Επίσης, ελέγξτε ξανά για να βεβαιωθείτε ότι δεν έχουν γίνει λάθη καλωδίωσης πριν την ενεργοποίηση της παροχής ρεύματος.

Λεπτομέρειες σχετικά με τη λειτουργία

Λειτουργία	Αριθμός λειτουργίας	Αριθμός ρύθμισης		Προεπιλογή	Λεπτομέρειες
Διάστημα ένδείξης φίλτρου	11	00	Τυπικό	○	Ρυθμίστε το διάστημα ειδοποίησης για καθαριομό του φίλτρου. Εάν η ειδοποίηση είναι πολύ νωρίς, αλλάξτε τη ρύθμιση σε 01. Εάν η ειδοποίηση είναι πολύ αργά, αλλάξτε τη ρύθμιση σε 02.
		01	Μακρύτερο
		02	Κοντύτερο
Δράση ένδείξης φίλτρου	13	00	Ένεργό	○	Ενεργοποίηση ή απενεργοποίηση της ένδείξης του φίλτρου. Η ρύθμιση 02 χρησιμοποιείται με κεντρικό τηλεχειριστήριο.
		01	Ανενεργό
		02	Η ένδείξη προ-βάλλεται μόνο στο κεντρικό τηλεχειριστήριο
(Απαγορεύ-εται)	20		——	○	——
(Απαγορεύ-εται)	23		——	○	——
(Απαγορεύ-εται)	24		——	○	——
(Απαγορεύ-εται)	26		——	○	——
(Απαγορεύ-εται)	27		——	○	——
Ενεργοποίηση με θερμοκρασία ψυχρού αέρα	30	00	Τυπικό	○	Ρυθμίστε τη θερμοκρασία ενεργοποίησης ψυχρού αέρα. Για να χαμηλώσετε την θερμοκρασία ενεργοποίησης, χρησιμοποίηστε τη ρύθμιση 01. Για να αυξήσετε τη θερμοκρασία ενεργοποίησης, χρησιμοποίηστε τη ρύθμιση 02.
		01	Ρυθμίστε (1)
		02	Ρυθμίστε (2)
Ενεργοποίηση με θερμοκρασία θερμού αέρα	31	00	Τυπικό	○	Ρυθμίστε τη θερμοκρασία ενεργοποίησης θερμού αέρα. Για να χαμηλώσετε τη θερμοκρασία ενεργοποίησης κατά 6 βαθμούς Ο, χρησιμοποίηστε τη ρύθμιση 01. Για να χαμηλώσετε τη θερμοκρασία ενεργοποίησης κατά 4 βαθμούς Ο, χρησιμοποίηστε τη ρύθμιση 02. Για να αυξήσετε τη θερμοκρασία ενεργοποίησης, χρησιμοποίηστε τη ρύθμιση 03.
		01	Ρυθμίστε (1)
		02	Ρυθμίστε (2)
		03	Ρυθμίστε (3)
Αυτόματη επανεκκινηση	40	00	Ένεργό		Ενεργοποίηση η απενεργοποίηση αυτοματης επανεκκίνησης συστήματος ύστερα από διακοτήρεύματος.
		01	Ανενεργό	○
Αποτροπή Κρύου Αέρα	43	00	Εξαιρετικά χαμηλό	○	Περιορίζει τη ροή κρύου αέρα χαμηλώνοντας τις περαίδες κατά την έναρξη της λειτουργίας θέρμανσης. Για να αντιατοιχεί στον εξαερισμό, ορίστε στο 01.
		01	Ακολουθήστε τη ρύθμιση στο τηλεχειριστήριο

Λειτουργία	Αριθμός λειτουργίας	Αριθμός ρύθμισης		Προεπιλογή	Λεπτομέρειες
Εξωτερικός έλεγχος	46	00	Εκκίνηση/Στοπ	○	Επιτρέψτε σε εξωτερικό ελεγκτή να ξεκινά ή να σταματά το σύστημα, ή να πραγματοποιεί διακοπή έκτακτης ανάγκης.* Εάν πραγματοποιηθεί διακοπή έκτακτης ανάγκης από εξωτερικό ελεγκτή, όλα τα συστήματα ψυκτικού θα απενεργοποιηθούν.* Εάν οριστεί βεβιασμένη διακοπή, η εσωτερική μονάδα σταματά λόγω της εντολης στους εξωτερικούς ακροδέκτες εισόδου και περιορίζεται ή Εναρξη/Διακοπή από το τηλεχειριστήριο.
		01	Έκτακτη διακοπή
		02	Βεβιασμένη διακοπή
Στόχος αναφοράς σφάλματος	47	00	Όλα	○	Αλλαγή του στόχου για αναφορά σφαλματων. Τα σφάλματα μπορούν να αναφέρονται είτε σε όλες τις τοποθεσίες είτε μόνο στο κεντρικό τηλεχειριστήριο.
		01	Η ένδείξη προ-βάλλεται μόνο στο κεντρικό τηλεχειριστήριο
Ρύθμιση ανεμιστήρα όταν ο θερμοστάτης ψυξης είναι στο OFF	49	00	Ακολουθήστε τη ρύθμιση στο τηλεχειριστήριο	○	Όταν είναι ρυθμισμένο στο 01, ο ανεμιστήρας σταματά όταν ο θερμοστάτης είναι στο OFF στη λειτουργία ψυξης. Απαιτείται η σύνδεση του ενσύρματου τηλεχειριστηρίου (τύπου 2 πόλων ή 3 πόλων) και η εναλλαγή της θερμικής αντίστασης.
		01	Διακοπή
Λειτουργία εναλλαγής για εξωτερικές εισόδους	60	00	Βεβιασμένη διακοπή θερμοστάτη	○	Η ρύθμιση απαιτείται όταν συνδέετε μια συσκευή εντοπισμού διαρροής ψυκτικού. (μόνο για τη σειρά J-IIL και τη σειρά J-IV)
		01	(Απαγορεύ-εται)
		02
		03
		04
		05
		06
		07
		08
		09	Εντοπισμός διαρροής ψυκτικού
(Απαγορεύ-εται)	61 00		——	○	——
(Απαγορεύ-εται)	62 00		——	○	——
Τύπος αυτόματης κατάστασης λειτουργίας	68	00	Αυτόματη κατάσταση λειτουργίας μονού σημείου ρύθμισης (συμβατική)	○	Αλλάξτε τη μέθοδο ρύθμισης της αυτόματης κατάστασης λειτουργίας σε μονού ή διπλού σημείου (ψυξη/θέρμανση).Για συστήματα αντλίας θερμότητας, απαιτείται η ρύθμιση της κύριας εσωτερικής μονάδας (μέσω ενσύρματου τηλεχειριστηρίου).
		01	Αυτόματη κατάσταση λειτουργίας διπλού σημείου ρύθμισης
Τιμή νεκρής ζώνης	69	00	0 °C	○	Επιλέξτε την ελάχιστη θερμοκρασία μεταξύ των ρυθμίσεων ψυξης και θέρμανσης (νεκρή ζώνη) για την Αυτόματη κατάσταση λειτουργίας διπλού σημείου ρύθμισης (ορίζεται στο Αρ. 68).
		01	0,5 °C
		02	1,0 °C
		03	1,5 °C
		04	2,0 °C
		05	2,5 °C
		06	3,0 °C
		07	3,5 °C
		08	4,0 °C
		09	4,5 °C
(Απαγορεύεται)	70 00		——	○	——
(Απαγορεύεται)	72 00		——	○	——
(Απαγορεύεται)	73 00		——	○	——
(Απαγορεύεται)	74 00		——	○	——
(Απαγορεύεται)	75 00		——	○	——

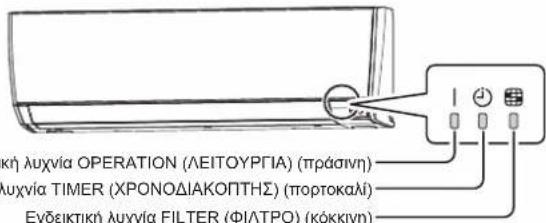

6.3.1 Ενδεικτικές λυχνίες εσωτερικής μονάδας

6.3.2 Έλεγχος των ρυθμίσεων λειτουργιών

Πιέστε και κρατήστε το πλήκτρο "MANUAL AUTO" (AYTOMATO-MH AYTOMATO) στην εσωτερική μονάδα για 3 δευτερόλεπτα για να ελέγξετε τις ρυθμίσεις λειτουργιών. Απαιτείται να αποσυνδέσετε την παροχή για να επιστρέψετε στην κανονική λειτουργία.

(1) Ένδειξη διεύθυνσης εσωτερικής μονάδας και ψυκτικού Σχέδιο ένδειξης

Ονομασία Ένδειξης	Σχέδιο ένδειξης
	Διεύθυνση εσωτερικής μονάδας	Διεύθυνση ψυκτικού
Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡΓΙΑ) (Πράσινη)	ON	Αναβοσβήνει (Ανάβει 1,0s / Σβήνει 1,0s)
Ενδεικτική λυχνία TIMER (ΧΡΟ-ΝΟΔΙΑΚΟΠΤΗΣ) (Πορτοκαλί)	Διεύθυνση: θέση δεκάδων (Ανάβει 0,5s / Σβήνει 0,5s)
Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (Κόκκινη)	Διεύθυνση: θέση μονάδων (Ανάβει 0,5s / Σβήνει 0,5s)

(Παράδειγμα) Διεύθυνση εσωτερικής μονάδας: 24

(Παράδειγμα) Διεύθυνση ψυκτικού: 30

Λεπτομέρειες ρύθμισης

Αριθμός λειτουργίας Στοιχείο Αριθμός ρύθμισης
01	Διεύθυνση εσωτερικής μονάδας	00 έως 63
02 Διεύθυνση φυκτικού 00 έως 99

Για χρήση με τηλεχειριστήριο, ορίστε όλους τους περιστροφικούς διακόπτες στο 0 και ανατρέξτε στην ενάτητα "6.1. Διευθυνσιοδότηση" για λεπτομέρειες. Όλοι οι διακόπτες είναι ορισμένοι στο 0 από το εργοστάσιο.

(2) Άλλες

Σχέδιο ένδειξης

Ονομασία Ένδειξης	Σχέδιο ένδειξης
Ενδεικτική λυχνία OPERATION (ΛΕΙΤΟΥΡ-ΓΙΑ) (Πράσινη)	Αριθμός λειτουργίας: θέση δεκάδων (Ανάβει 0,5s / Σβήνει 0,5s)
Ενδεικτική λυχνία TIMER (ΧΡΟΝΟΔΙΑΚΟ-ΠΤΗΣ) (Πορτοκαλί)	Αριθμός λειτουργίας: θέση μονάδων (Ανάβει 0,5s / Σβήνει 0,5s)
Ενδεικτική λυχνία FILTER (ΦΙΛΤΡΟ) (Κόκκινη)	Αριθμός ρύθμισης: (0 έως 9) (Ανάβει 0,5s / Σβήνει 0,5s)

(Παράδειγμα) Αριθμός λειτουργίας: 31, Αριθμός ρύθμισης: 2

1 kúklos 12 deuteróletta
Evébkntk/ Auýfic OPERATION(ΛΕΤΟΥΡΓΑ) (Προδην)	ON	0.5s	0.5s	0.5s	0.5s	0.5s	9 s
	OFF
Evébkntk/ Auýfic TIMER (XPO-NOĐIAKOTTHΣ) (Προτοκαι)	ON	0.5s	0.5s				11 s
	OFF
Evébkntk/ Auýfic FILTER(ΦΙΑΤΡΟ) (Κόκυνη)	ON	0.5s	0.5s	0.5s	0.5s		10 s
	OFF

6.4. Προαιρετικά εξαρτήματα καλωδίωσης

Για αυτήν τη ρύθμιση, πρέπει να αφαιρέσετε το εμπρός πάνελ. Δείτε "8. ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΕΜΠΡΟΣ ΠΑΝΕΛ".

6.4.1. Διάταξη της πλακέτας της εσωτερικής μονάδας

Ονομασία Εφαρμογή
CNA01	Ακροδέκτης τάσης Για εξωτερική είσοδο
CNA03

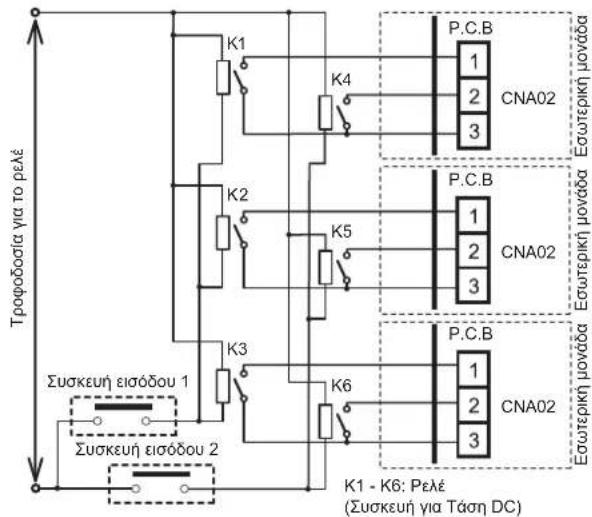

CNA02 Ακροδέκτης ξηράς επαφής
CNA04
Μικροδιακόπτης SET 2(SW2)	Εναλλαγή τύπου σήματοςεισόδου
CNB01 Ακροδέκτης εξόδου Για εξωτερική έξοδο
CN65 Για ένα από τα ακόλουθα.
CN820 Για Εξωτερική μονάδα τροφοδοσίας ρεύματος (*1)

*1: Για λεπτομέρειες, ανατρέξτε σε κάθε εγχειρίδιο εγκατάστασης.

6.4.2. Κατάσταση ενδεικτικής λυχνίας ισχύος

Ενδεικτική λυχνία ισχύος (πράσινη)	Σημασία κατάστασης
Ο Αναμμένη Ανάβει όταν είναι ενεργοποιημένη η παροχή ισχύος.
● Γρήγορη αναλαμπή (κάθε 0,1 δευτερόλεπτα)	Υπάρχει κάποιο πρόβλημα με την πλακέτα επικοινωνίας ή με την κύρια πλακέτα.
● Αναβοσβήνει (επανειλημμένα, 3 δευτερόλεπτα αναμμένη και 1 δευτερόλεπτο σβηστή)	Η εσωτερική μονάδα απενεργοποιήθηκε και παρέχεται τροφοδοσία ρεύματος στην πλακέτα της εσωτερικής μονάδας από την Εξωτερική μονάδα τροφοδοσίας ρεύματος (προαιρετική).

6.4.3. Méθοδοι σύνδεσης

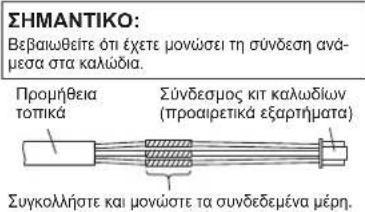

Τροποποίηση καλωδίου για καλώ- διο Εξωτερικής εισόδου/εξόδου

(1) Αφαιρέστε τη μόνωση από το κα- λώδιο που είναι συνδεδεμένο στον σύνδεσμο του κιτ καλωδίων.
(2) Αφαιρέστε τη μόνωση από το καλώδιο που παρέχεται. Χρησιμοποιήστε τον μονωμένο σύνδεσμο άκρης πρεσαριστού τύπου για να συνδέσετε το καλώδιο πεδίου και το καλώδιο του κιτ καλωδίων.
(3) Συνδέστε το καλώδιο με το καλώδιο σύνδεσης με συγκόλληση.

Διάταξη καλωδίωσης

Στο επόμενο σχεδιάγραμμα, είναι συνδέδεμένοι όλοι οι πίθανοί σύνδεσμοι για περιγραφικούς ακοπτους. Κατά την πραγματική εγκατάσταση, δεν μπορείτε να συνδέσετε όλους τους συνδέσμους ταυτόχρονα.

(1) Κρεμάστε το καλώδιο στα άγκιστρα.
(2) Αφού τοποθετήσετε το κάλυμμα, σπρώξτε το καλώδιο μέσα στο διάκενο.

6.5. Εξωτερική είσοδος και εξωτερική έξοδος (Προαιρετικά εξαρτήματα)

6.5.1 Εξωτερική είσοδος

• Η εσωτερική μονάδα μπορεί να εκτελέσει τις εντολές Εκκίνηση/Διακοπή, Διακοπή έκτακτης ανάγκης ή Βεβιασμένη διακοπή με τη χρήση των CNA01 ή CNA02 της πλακέτας της εσωτερικής μονάδας.
- Οι λειτουργίες "Εναρξη/Διακοπή", "Διακοπή έκτακτης ανάγκης" ή "Βεβιασμένη διακοπή" μπορούν να επιλεγούν στις ρυθμίσεις λειτουργίας της εσωτερικής μονάδας.
• Ο θερμοστάτης της εσωτερικής μονάδας μπορεί να απενεργοποιηθεί βεβιασμένα με τη χρήση των CNA03 ή CNA04 της πλακέτας της εσωτερικής μονάδας.
• Πρέπει να χρησιμοποιηθεί καλώδιο συνεστραμμένου ζεύγους (22 AWG). Το μέγιστο μήκος του καλωδίου είναι 150 m.
- Χρησιμοποιήστε καλώδιο εξωτερικής εισόδου και εξόδου με κατάλληλη εξωτερική διάσταση, ανάλογα με τον αριθμό καλωδίων που πρόκειται να εγκατασταθούν.
- Η σύνδεση των καλωδίων πρέπει να είναι ξεχωριστή από τη γραμμή του καλωδίου τροφοδοσίας ρεύματος.

Επιλογή εισόδου

Χρησιμοποιήστε οποιονδήποτε από τους παρακάτω τύπους ακροδέκτη, ανάλογα με την εφαρμογή. (Δεν μπορούν να χρησιμοποιηθούν ταυτόχρονα και οι δύο τύποι των ακροδεκτών.)

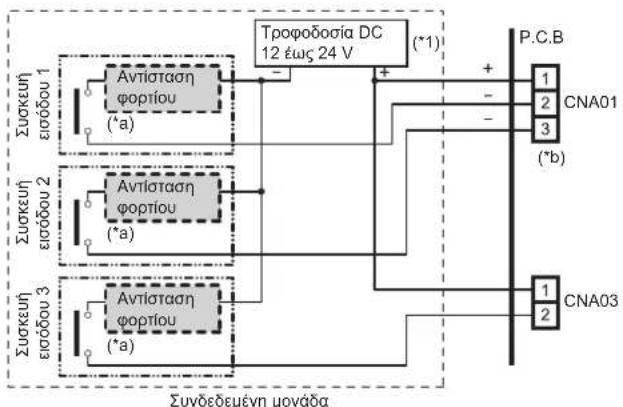

- Ακροδέκτης εφαρμογής τάσης ([CNA01], [CNA03])

Όταν πρέπει να παρέχεται τροφοδοσία στην είσοδο της συσκευής που θέλετε να συνδέσετε, χρησιμοποιήστε το τερματικό τάσης ([CNA01], [CNA03]).

*1: Ορίστε την τροφοδοσία ρεύματος σε DC 12 έως 24 V. Επιλέξτε ισχύ τροφοδοσίας με αρκετό πλεόνασμα για το συνδεδεμένο φορτίο. Μην τροφοδοτείτε τάση πέραν των 24 V διαμέσου των ακιδών 1-2 και 1-3.
^* a: Το επιτρεπόμενο ρεύμα είναι DC 5 mA έως 10 mA. (Συνιστώμενο: DC 5 mA) Τοποθετήστε αντίσταση φορτίου ώστε το ρεύμα να γίνει DC 10mA ή λιγότερο. Επιλέξτε επαφές με πολύ χαμηλή χρήση ρεύματος (χρήση στα DC 12 V, DC 1 mA ή λιγότερο).

^a b: Η πολικότητα είναι [+] στην ακίδα 1 και [-] στις ακίδες 2 και 3. Συνδέστε σωστά. Όταν συνδέσετε σε τερματικά τάσης πολλαπλών εσωτερικών μονάδων με συνδεδεμένη μονάδα, βεβαιωθείτε ότι κάνατε διακλάδωση εκτός της εσωτερικής μονάδας με τη χρήση κουτιού διακλάδωσης κλτι, ότιως φαίνεται στο παράδειγμα παρακάτω.

- Ακροδέκτης ξηράς επαφής ([CNA02], [CNA04])

Όταν δεν απαιτείται η παροχή ισχύος στην είσοδο της συσκευής που θέλετε να συνδέσετε, χρησιμοποιήστε το τερματικό ξηράς επαφής ([CNA02], [CNA04]).

*c: Επιλέξτε επαφές με πολύ χαμηλή χρήση ρεύματος (χρήση στα DC 12 V, DC 1 mA ή λιγότερο).
*d: Η καλωδίωση διαφέρει από τα τερματικά τάσης. Προσέχετε επαρκώς όταν κάνετε την καλωδίωση.

Όταν συνδέετε τερματικά ξηράς επαφής πολλαπλών εσωτερικών μονάδων σε συνδε- δεμένη μονάδα, μονώστε την κάθε εσωτερική μονάδα με ρελέ κλπ, όπως φαίνεται στο παράδειγμα παρακάτω.

ΣΗΜΕΙΩΣΗ:

'Οταν συνδέετε απ' ευθείας σε πολλαπλές εσωτερικές μονάδες, θα προκληθεί βλάβη.

Συμπεριφορά λειτουργίας

• Τυπος σήματος εισόδου

Μπορείτε να επιλέξετε τύπο σήματος εισόδου.

Γίνεται με μικροδιακόπτη στο PCB της εσωτερικής μονάδας.

Μικροδιακόπτης [SET2 SW2]	Τυπος σήματος εισόδου
OFF (Εργοστασιακή ρύθμιση) Ακρη
ON Παλμός

Παλμός Το πλάτος του παλμού πρέπει να είναι μεγαλύτερο από 200 ms.

• Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Εναρξη/Διακοπή". [Στην περίπτωση εισόδου "Ακρου"]

Συνδετήρας Σήμα εἰσόδου Εντολή
Καν1 του CNA01 ή CNA02	OFF → ON Λειπουργία
	ON → OFF Διακοπή

[Στην περίπτωση εισόδου "Παλμού"]

Συνδετήρας Σήμα εισόδου Εντολή
CNA01 ή CNA02	Kav1	OFF → ON	Λειτουργία
	Kav2	OFF → ON	Διακοπή

Η τελευταία εντολή έχει προτεραιότητα.
* Οι εσωτερικές μονάδες στην ίδια ομάδα τηλεχειρισμού λειτουργούν με τον ίδιο τρόπο.
• Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Διακοπή έκτακτης ανάγκης" [Στην περίπτωση εισόδου "Ακρου"]

Συνδετήρας Σήμα εισόδου Εντολή
Καν1 του CNA01 ή CNA02	OFF → ON Έκτακτη	διακοπή
	ON → OFF Κανονικφ

[Στην περίπτωση εισόδου "Παλμού"]

Συνδετήρας Σήμα εἰσόδου Εντολή
CNA01 ή CNA02	Kav1 OFF → ON Έκτακτη διακοπή
	Kav2 OFF → ON Κανονικό

* Όλες οι εσωτερικές μονάδες στο ίδιο ψυκτικό σύστημα σταματούν όταν ενεργοποιηθεί η λειτουργία Διακοπής έκτακτης ανάγκης.
- Όταν η ρύθμιση λειτουργίας είναι στην κατάσταση "Βεβιασμένη διακοπή". [Στην περίπτωση εισόδου "Ακρου"]

Συνδετήρας Σήμα εἰσόδου Εντολή
Καν1 του CNA01 ή CNA02	OFF → ON Βεβιασμένη διακοπή
	ON → OFF Κανονικο

[Στην περίπτωση εισόδου "Παλμού"]

Συνδετήρας Σήμα εισόδου Εντολή
CNA01 ή CNA02	Kav1 OFF → ON Βεβιασμένη διακοτή
	Kav2 OFF → ON Κανονικό

* Όταν ενεργοποιηθεί η βεβιασμένη διακοπή, η εσωτερική μονάδα σταματά και η λειτουργία Έναρξη/Διακοπή από τηλεχειριστήριο περιορίζεται.
* Όταν χρησιμοποιείται η λειτουργία βεβιασμένης διακοπής κατά τη δημιουργία μιας ομάδας τηλεχειρισμού, συνδέστε τον ίδιο εξοπλισμό σε κάθε εσωτερική μονάδα εντός της ομάδας.

- Méthodos επιλογής των λειτουργιών

Οι λειτουργίες "Εναρξη/Διακοπή" ή "Διακοπή έκτακτης ανάγκης" και "Βεβιασμένη διακοπή" μπορούν να επιλεγούν στις ρυθμίσεις λειτουργίας της εσωτερικής μονάδας.

• Λειτουργία βεβιασμένης διακοπής θερμοστάτη [Είσοδος "Ακρου" μόνο]

Ρύθμιση λειτουργίας	Συνδετήρας Σήμα εισόδου Εντολή
60-00	Καν3 του CNA03 ήCNA04	OFF → ON Θερμοστάτης off
		ON → OFF Κανογικό

- Λειτουργία εντοπισμού διαρροής ψυκτικού (μόνο για τη σειρά J-III. και τη σειρά J-IV) [Είσοδος "Ακρου" μόνο]

Ρύθμιση λειτουργίας	Συνδετήρας Σήμα εισόδου Εντολή
60-09	Καν3 του CNA03 ήCNA04	OFF → ON Καμία εντολή
		ON → OFF Διαρροή ψυκτικού

©

8.3. Εγκατάσταση εμπρός πάνελ

(1) Άρχικά, εφαρμόστε το κάτω τμήμα του εμπρός πάνελ και εισάγετε τα επάνω και τα κάτω άγκιστρα. (3 επάνω πλευράς, 2 κεντρικά)

Εσωτερική μονάδα
Κεντρικά άγκιστρα
(2 θέσεις)

(2) Τοποθετήστε τις 6 βίδες.
(3) Τοποθετήστε το κάλυμμα καλωδίου
(4) Τοποθετήστε τα 3 καπάκια.
(5) Τοποθετήστε τη γρίλια πρόσληψης.

9. ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

9.1. Δοκιμαστική λειτουργία με τη χρήση της Εξωτερικής μονάδας (PCB)

Εάν θα χρησιμοποιθεί η πλακέτα της εξωτερικής μονάδας για τη δοκιμαστική λειτουργία, ανατρέξτε στο Εγχειρίδιο εγκατάστασης για την εξωτερική μονάδα.

9.2. Δοκιμαστική λειτουργία με τη χρήση του τηλεχειριστηρίου

• Ανατρέξτε στο Εγχειρίδιο εγκατάστασης του τηλεχειριστηρίου για την πραγματοποίηση της δοκιμαστικής λειτουργίας με τη χρήση του τηλεχειριστηρίου.
- Κατά τη διάρκεια της δοκιμαστικής λειτουργίας του κλιματιστικού, οι ενδείξεις OPERATION (ΛΕΙΤΟΥΡΓΙΑ) και TIMER (ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ) αναβοσβήνουν αργά ταυτόχρονα.

10. ΛΙΣΤΑ ΕΛΕΓΧΩΝ

Προσέξτε ιδιαίτερα τα παρακάτω στοιχεία ελέγχου κατά την εγκατάσταση της εσωτερικής μονάδας. Μόλις ολοκληρωθεί η εγκατάσταση, ελέγξτε ξανά τα παρακάτω στοιχεία ελέγχου

Ελεγχοσ στοιχειων Εάν δεν	πραγματοποιηθούν σωστά	Πλαι-σιο Ελεγχου
Έχει εγκατασταθεί σωστά η εσωτερική μονάδα;	Δονήσεις, θόρυβος, κίνδυνος πτώσης της εσωτερικής μονάδας
Έχει γίνει έλεγχος για διαρροή αερίου (αγωγοί ψυκτικού);	Δεν υπάρχει ψύξη, Δεν υπάρχει θέρμανση
Έχει ολοκληρωθεί η μόνωση; Διαρροή νερού
Το νερό αποστραγγίζεται εύκολα από την εσωτερική μονάδα;	Διαρροή νερού
Είναι η τάση της πηγής ισχύος ίδια με αυτή που επιδεικνύεται στην ετικέτα της εσωτερικής μονάδας;	Αδυναμία λειτουργίας, βλάβη υπερ-θέρμανσης ή καψίματος
Είναι σωστά συνδεδεμένα όλα τα καλώδια και οι σωλήνες;	Αδυναμία λειτουργίας, βλάβη υπερ-θέρμανσης ή καψίματος
Είναι γειωμένη η εσωτερική μονάδα; Βραχυκύκλωμα
Το καλώδιο σύνδεσης έχει το καθορισμένο πάχος;	Αδυναμία λειτουργίας, βλάβη υπερ-θέρμανσης ή καψίματος
Είναι οι θύρες εισόδου και εξόδου απαλλαγμένες από εμπόδια;	Δεν υπάρχει ψύξη, Δεν υπάρχει θέρμανση
Σταματά και ξεκινά η λειτουργία του κλιματιστικού με το τηλεχειριστήριο ή άλλη εξωτερική συσκευή;	Καμία λειτουργία
Μετά την ολοκλήρωση της εγκατάστασης, έχει πληροφορηθεί ο πελάτης για τις διαδικασίες λειτουργίας και χειρισμού;	____

11. ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΩΝ

Εάν χρησιμποιείτε ενσύρματο τηλεχειριστήριο, οι κωδικοί σφαλμάτων εμφανίζονται στην οθόνη του τηλεχειριστήριου. Αν χρησιμποιείτε ασύρματο τηλεχειριστήριο, η λυχνία στη μονάδα φωτοανιχνευτή θα εμφανίσει τους κωδικούς σφαλμάτων χρησιμποιώντας μοτίβα που αναβοσβήνουν. Δείτε τα μοτίβα της λυχνίας που αναβοσβήνουν και τους κωδικούς σφαλμάτων στον παρακάτω πίνακα.

Ενδείξεις σφαλμάτων			Κωδικόςσφάλματοςενσύρματουτηλεχειριστη-ρίου	Περιεχόμενα σφάλματος
ΛυχνίαOPERATION(ΛΕΙΤΟΥΡΓΙΑ)(πράσινη)	Λυχνία TIMER(πορτοκαλί)	ΛυχνίαFILTER(κόκκινη)
● (1) (2)	●	◇	12	Σφάλμα επικοινωνίας τηλε-χειριστηρίου
● (1) (4)	●	◇	14	Σφάλμα επικοινωνίαςδικτύου
● (1) (6)	●	◇	16	Σφάλμα επικοινωνίας περι-φερειακής μονάδας
● (2) (6)	●	◇	26	Σφάλμα ρύθμισης διεύθυν-σης εσωτερικής μονάδας
● (2) (9)	●	◇	29	Σφάλμα αριθμού μονάδαςσύνδεσης στο σύστηματου ενσύρματου τηλεχειρι-στηρίου
● (3) (1)	●	◇	31	Μη κανονική παροχή ρεύμα-τος εσωτερικής μονάδας
● (3) (2)	●	◇	32	Σφάλμα κύριας PCB εσωτε-ρικής μονάδας
● (3) (10)	●	◇	38	Σφάλμα κυκλώματος επικοι-νωνίας εσωτερικής μονάδας(ενσύρματο τηλεχειριστήριο)
● (4) (1)	●	◇	41	Σφάλμα θερμικής αντίστα-σης θερμ. χώρου εσωτερι-κής μονάδας
● (4) (2)	●	◇	42	Σφάλμα θερμικής αντί-στασης εναλλάκτη θερμ.εσωτερικής μονάδας
● (4) (4)	●	◇	44	Σφάλμα αισθητήρα ανίχνευ-σης ανθρώπων
● (5) (1)	●	◇	51	Σφάλμα μοτέρ 1 ανεμιστήραεσωτερικής μονάδας
● (5) (2)	●	◇	52	Σφάλμα σπείρας (βαλβίδαςεκτόνωσης) εσωτερικήςμονάδας
● (5) (3)	●	◇	53	Μη κανονική αποστράγγισηνερού εσωτερικής μονάδας
● (9) (15)	●	◇	96	Διάφορα σφάλματα εξωτερι-κής μονάδας
● (10) (8)	●	◇	88	Κακή κυκλοφορία ψυκτικού
● (13) (1)	●	◇	11	Σφάλμα μονάδας Διακλάδω-σης Ψυκτικού

Μέθοδος προβολής ● : Ανάβει 0,5s / Σβήνει 0,5s

◇ : Ανάβει 0,1s / Σβήνει 0,1s

( ) : Αριθμός αναλαμπών

Οθόνη ενσύρματου τηλεχειριστηρίου

UTY-RNR*Z* (τύπος 2 καλωδίων)

Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο εγκατάστασης του τηλεχειριστηρίου.

UTY-RLR* (τύπος 2 καλωδίων)

Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο εγκατάστασης του τηλεχειριστηρίου.
