ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HAIF64IRB1S HAIER

Αυτό το εγχειρίδιο εγκατάστασης προορίζεται για κατασκευαστές κουζινών που θα περιέχουν αυτά τα προϊόντα. Για να διασφαλίσετε την ασφάλεια και να επιτύχετε τα καλύτερα αποτελέσματα, διαβάστε προσεκτικά αυτό το εγχειρίδιο, συμπεριλαμβανομένων των οδηγιών ασφαλείας και φυλάξτε το για μελλοντική αναφορά. Πριν προχωρήσετε στην εγκατάσταση, σημειώστε τον σειριακό αριθμό, καθώς μπορεί να χρειαστεί σε περίπτωση επισκευών. Ελέγξτε για τυχόν ζημιές κατά τη μεταφορά και συμβουλευτείτε έναν τεχνικό εάν έχετε αμφιβολίες πριν από τη χρήση. Διατηρείτε πάντα όλα τα υλικά συσκευασίας σε ασφαλή απόσταση από τα παιδιά.

i ΣΗΜΕΙΩΣΗ: Τα χαρακτηριστικά , οι εικόνες που περιέχονται στο εγχειρίδιο και τα αξεσουάρ του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο που αγοράσατε.

ευρετήριο

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση σ. 2
2 Πού τοποθετείται το προϊόν σ. 3

2.1 Άλλες συμβουλές
3 Διαστάσεις εστίας σ. 4-9
3.1 Πλάτος 60
3.2 Πλάτος 65
3.3 Πλάτος 80
4 Εργαλεία για την εγκατάσταση σ. 10
4.1 Τυπικός εντοιχισμός
4.2 Εντοιχισμός χωνευτά-επιφανειακά
5 Αποστάσεις εγκατάστασης σ. 11
5.1 Προφυλάξεις
6 Έπιπλα και εξαερισμός σ. 12 - 13
6.1 Πλάτος 60-65-80 σε βάση φούρνου
6.2 Πλάτος 60-65-80 σε βάση με συρτάρια
6.3 Πλάτος 60-65-80 σε βάση με ράφια
6.4 Πάχη του πάγκου
7 Διαστάσεις εντοιχισμού σ. 14 - 19
7.1 Εστία των 60
7.2 Εστία των 65
7.3 Εστία των 80
8 Σύνδεση στο δίκτυο ηλεκτρικής ενέργειας σ. 20 - 22
8.1 Ειδοποιήσεις ασφαλείας
8.2 Οδηγίες
8.3 Άλλες συμβουλές
8.4 Σχηματικό διάγραμμα σύνδεσης
9 Οδηγίες εγκατάστασης σ. 24 - 31
9.1 Προειδοποιήσεις
9.2 Εγκατάσταση βήμα προς βήμα
10 Παράδοση στον χρήστη σ. 32
11 Πρώτη θέση σε λειτουργία σ. 32
12 Αποσυναρμολόγηση του προϊόντος σ. 32

Τηρήστε τις παρούσες οδηγίες πριν ξεκινήσετε τη συναρμολόγηση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε τον φούρνο.

• Η εγκατάσταση πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να τηρεί τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή.
• Εάν απαιτείται η βοήθεια του κατασκευαστή για την εξάλειψη βλαβών που προκύπτουν από εσφαλμένη εγκατάσταση, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση.

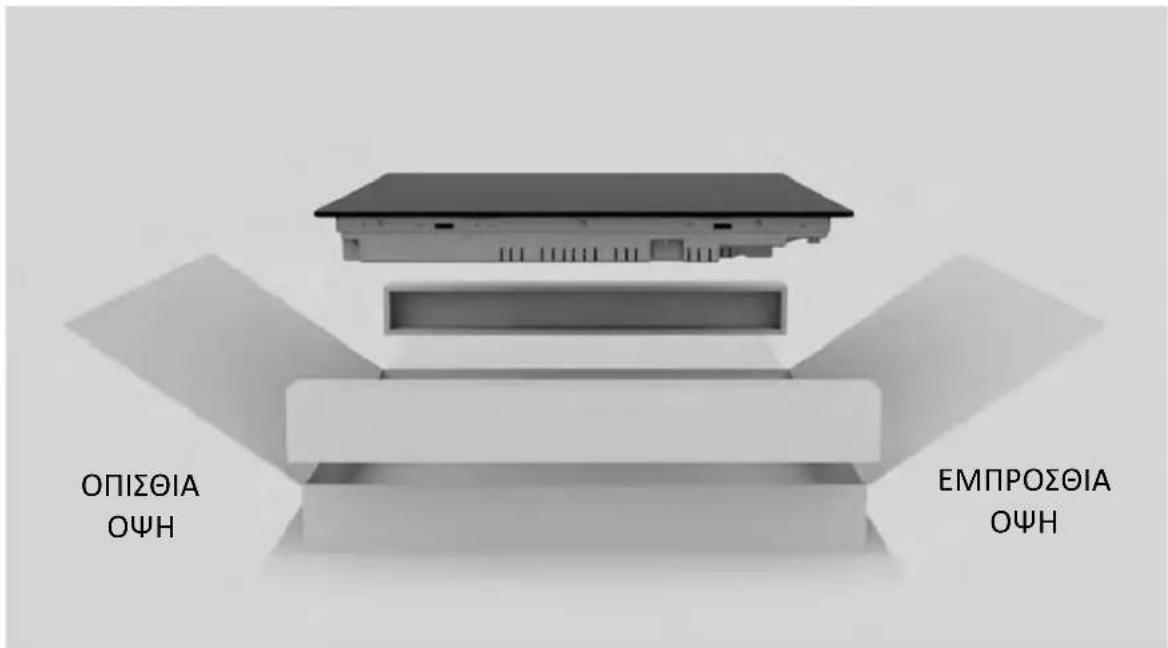

• Αφαιρέστε το υλικό συσκευασίας πριν θέσετε σε λειτουργία την οικιακή συσκευή.
• Αφού αποσυσκευάσετε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιά και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο υποστήριξης πριν προχωρήσετε στην εγκατάσταση και μην το συνδέσετε στο ηλεκτρικό δίκτυο.
• Ένα προϊόν που έχει υποστεί ζημιά μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, εκδήλωση πυρκαγιά και άλλους κινδύνους.
• Ελέγξτε εάν υπάρχουν αξεσουάρ ή συνοδευτικά υλικά στη συσκευασία (σακουλάκια με βίδες, έγγραφα, φυλλάδια κ.λπ.) και, κατά περίπτωση, αφαιρέστε τα και φυλάξτε τα.
  • Το προϊόν μπορεί να τοποθετηθεί σε επικάλυψη ή στο ίδιο επίπεδο με τον πάγκο εργασίας.
• Πριν εγκαταστήσετε την οικιακή συσκευή, βεβαιωθείτε ότι ο εξαερισμός είναι επαρκής ώστε να επιτρέπει τη σωστή κυκλοφορία του φρέσκου αέρα που είναι απαραίτητος για την ψύξη και την προστασία των εσωτερικών εξαρτημάτων. Ανάλογα με τον τύπο της διευθέτησης, κάντε τα ανοίγματα που καθορίζονται στις απεικονίσεις. Να στερεώνετε πάντα την εστία στο έπιπλο με τα κλιπ/βίδες που παρέχονται με την οικιακή συσκευή.
• Η λειτουργία της εστίας στις ονομαστικές συχνότητες δεν απαιτεί πρόσθετες επεμβάσεις ή εγκαταστάσεις.
• Εάν απαιτείται βοήθεια από τον κατασκευαστή για την εξάλειψη τυχόν βλαβών λόγω εσφαλμένης εγκατάστασης, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση. Ακολουθήστε τις οδηγίες εγκατάστασης που παρέχονται για το ειδικευμένο προσωπικό.
• Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ζημιές ή τραυματισμούς σε ανθρώπους, ζώα ή αντικείμενα. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για οποιαδήποτε τέτοια ζημιά ή τραυματισμό.
• Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση βλάβης λόγω λανθασμένης συναρμολόγησης, η ευθύνη εμπίπτει σε όποιον εγκατέστησε το προϊόν.
• Κατά την εγκατάσταση, η συσκευή δεν πρέπει να είναι συνδεδεμένη στο ηλεκτρικό δίκτυο.
• Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για να αποφύγετε τραυματισμούς κοπής.

• Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση.

• Σε περίπτωση εσφαλμένης εγκατάστασης, μετατροπής της συσκευής και μη συμμορφούμενης σύνδεσης, παύει να ισχύει η εγγύηση του προϊόντος.

• Βεβαιωθείτε ότι μόλις ολοκληρωθεί ο εντοιχισμός, το καλώδιο ηλεκτρικής τροφοδοσίας του προϊόντος δεν είναι εύκολα προσβάσιμο.
• Μετά τη συναρμολόγηση, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα μέρη των εξαρτημάτων της κουζίνας (για παράδειγμα ένα συρτάρι) και δεν πρέπει να εκτίθεται σε μηχανική καταπόνηση.
• Αυτό το προϊόν απαιτεί συνεχή εξαερισμό κατά τη χρήση. Μην καλύπτετε τους αεραγωγούς.
• Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά.

Πού εγκαθίσταται το προϊόν

2

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, στεγασμένο, στεγνό και καλά αεριζόμενο χώρο.
• Μην εγκαθιστάτε το προϊόν σε χώρους ανοιχτούς και εκτεθειμένους στους ατμοσφαιρικούς παράγοντες.
  • Autó to προϊόν έχει σχεδιαστεί για χρήση έως ένα μέγιστο υψόμετρο 2000 μέτρων.
  • Τοποθετήστε το προϊόν κοντά σε μία πρίζα ρεύματος.
• Χρησιμοποιήστε το προϊόν μόνο εάν έχει τοποθετηθεί σε άνοιγμα εντοιχισμού, διαφορετικά υπάρχει κίνδυνος τραυματισμών και εγκαυμάτων.
• Μην εγκαταστήσετε την εστία πάνω από φούρνο χωρίς ψύξη, στεγνωτήριο, πλυντήριο πιάτων ή ψυγείο. Συνιστούμε επίσης να αποφύγετε την εγκατάσταση πάνω από πλυντήριο ρούχων. Επιτρέπεται η εγκατάσταση της εστίας πάνω από έναν φούρνο με ψύξη.

2.1 Άλλες συμβουλές

• Διαμορφώστε τον πάγκο εργασίας με ακρίβεια χρησιμοποιώντας τα απαραίτητα εργαλεία ανάλογα με το υλικό που θα κοπεί. Οι επιφάνειες της χαραγής πρέπει να έχουν σφραγιστεί ή, σε κάθε περίπτωση, να είναι ανθεκτικές στη διείσδυση της υγρασίας.
• Ο πάγκος εργασίας πρέπει να διαμορφωθεί σύμφωνα με τα σχηματικά διαγράμματα αυτού του εγχειριδίου. Η εστία πρέπει να βρίσκεται σε τέλεια οριζόντια θέση. Βεβαιωθείτε ότι η τσιμούχα κάτω από την εστία, όπου προβλέπεται, είναι σωστά τοποθετημένη.
• Χρησιμοποιήστε ένα μαλακό πανί κατά την εγκατάσταση για να αποφύγετε την καταστροφή της εστίας και του πάγκου εργασίας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς και ζημιάς από γυμνές φλόγες. Κρατήστε τις γυμνές φλόγες (π.χ. ένα κερί) μακριά από το προϊόν.

3.1 Πλάτος 60

Διαστάσεις σε mm

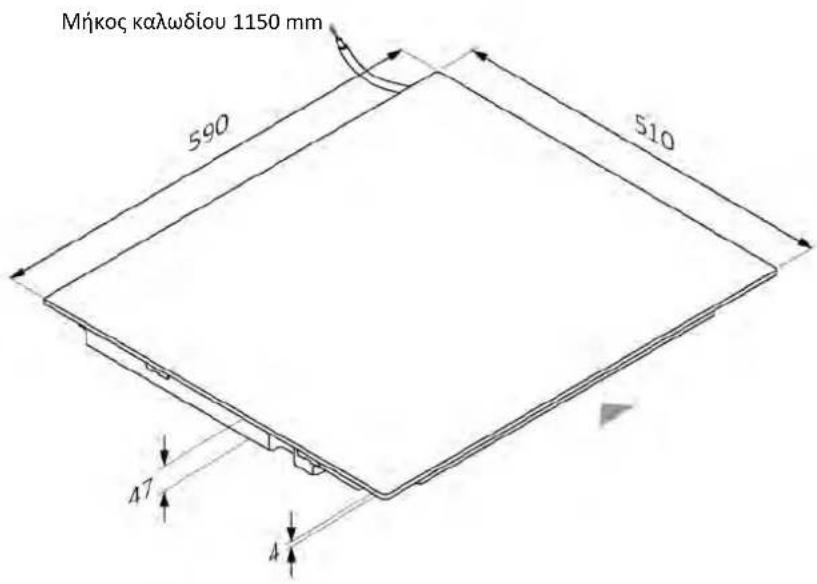

Επάνω αξονομετρική προβολή

Μήκος καλωδίου 1150 mm 590 510 47 4

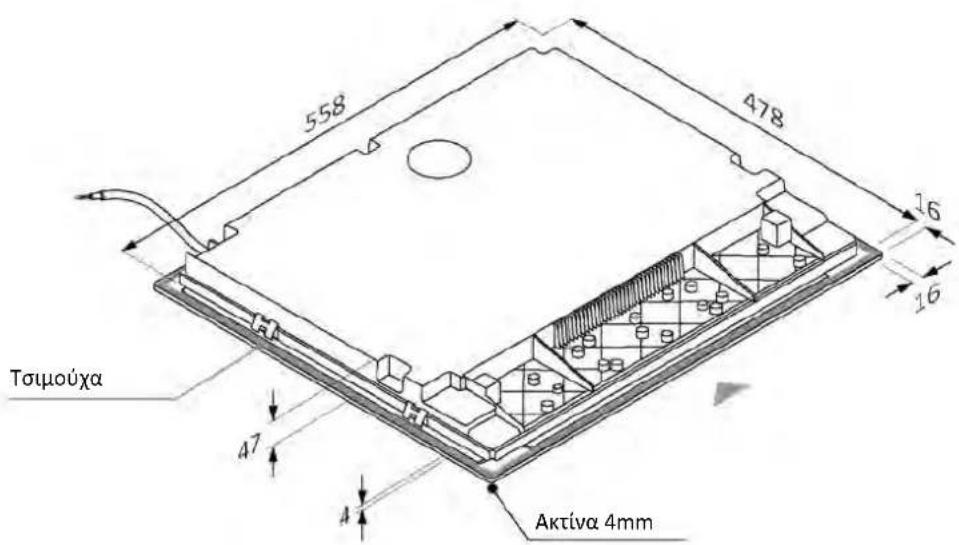

Κάτω αξονομετρική προβολή

558 478 16 16 Τομούχα 47 Ακτίνα 4mm

3.1 Πλάτος 60

Διαστάσεις σε mm

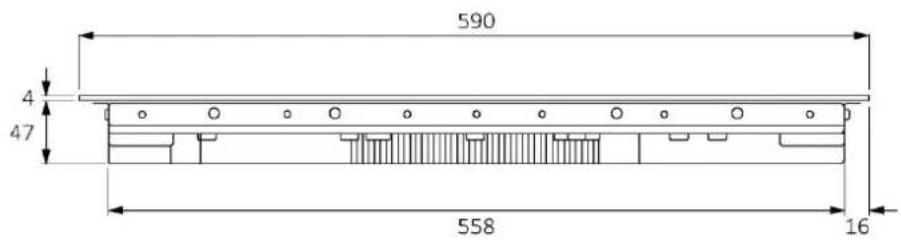

Εμπρόσθια όψη

590 4 47 558 16

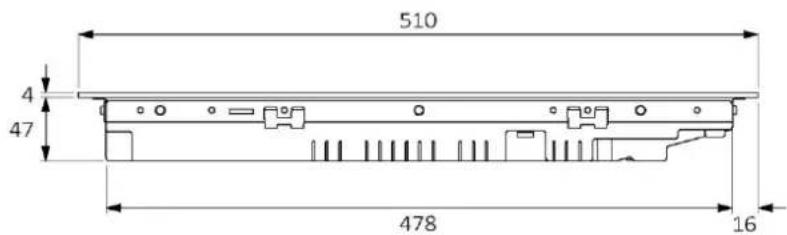

Πλάγια όψη

510 4 47 478 16

κωδικοί προϊόντων

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3.2 Πλάτος 65

Διαστάσεις σε mm

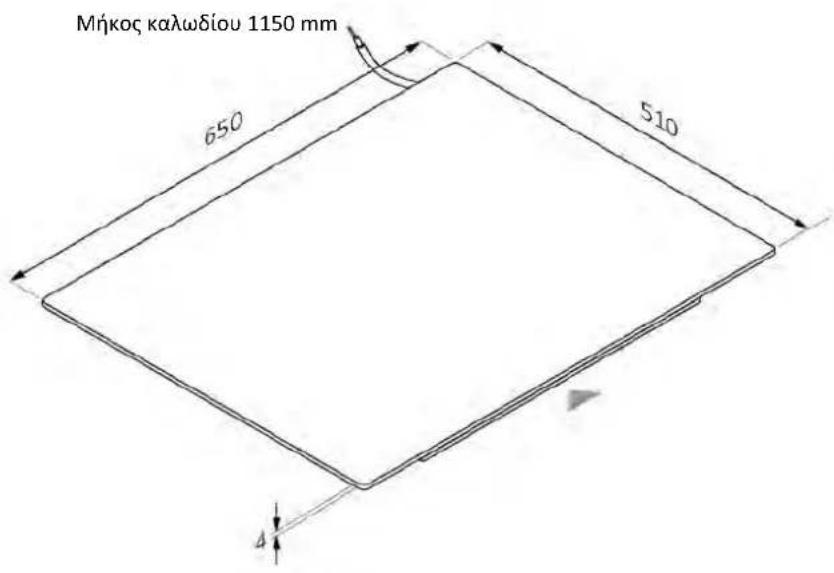

Επάνω αξονομετρική προβολή

Μήκος καλωδίου 1150 mm 650 510 4

Κάτω αξονομετρική προβολή

558 478 16 46 Τομούχα 47 A Aktiva 4mm

3.2 Πλάτος 65

Διαστάσεις σε mm

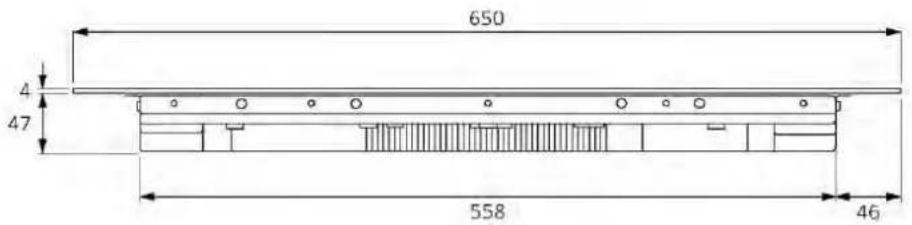

Εμπρόσθια όψη

650 4 47 558 46

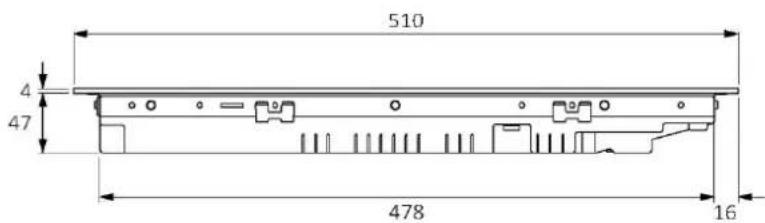

Πλάγια όψη

510 4 47 478 16

κωδικοί προϊόντων

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

3.3 Πλάτος 80

Διαστάσεις σε mm

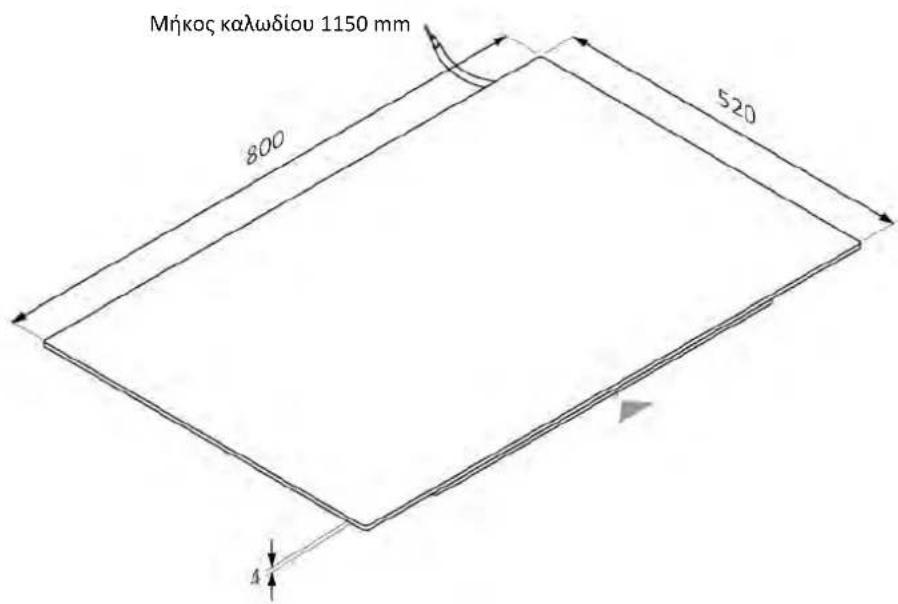

Επάνω αξονομετρική προβολή

Μήκος καλωδίου 1150 mm 800 520 4

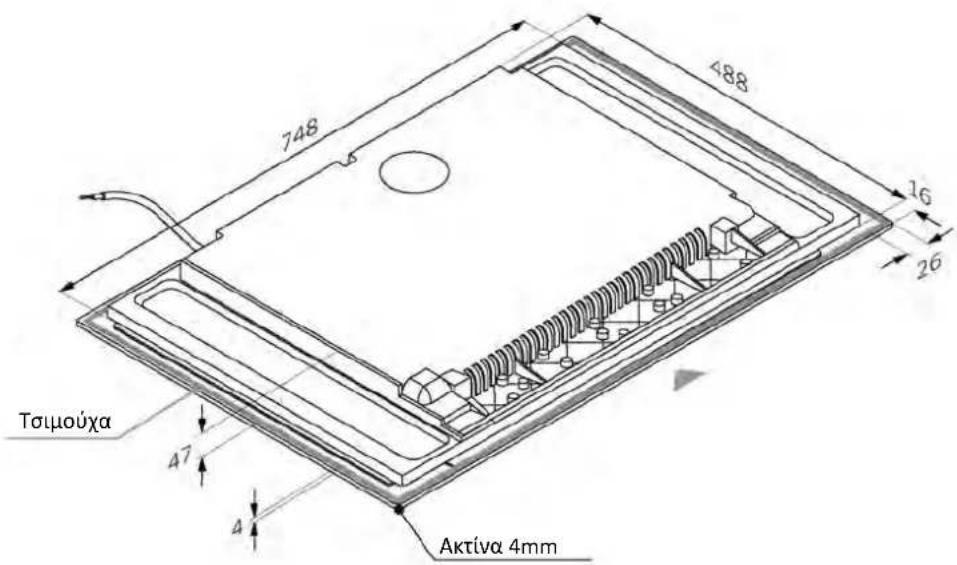

Κάτω αξονομετρική προβολή

748 488 16 26 Τομούχα 47 4 Aktiva 4mm

3.3 Πλάτος 80

Διαστάσεις σε mm

Εμπρόσθια όψη

800 4 47 748 26

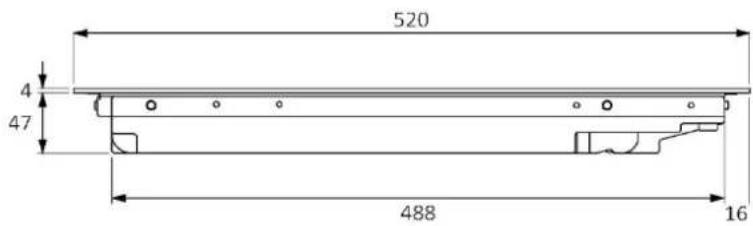

Πλάγια όψη

520 4 47 488 16

κωδικοί προϊόντων

HAMTB86IRCS

HAMTB86IWCS

4.1 Τυπικός εντοιχισμός

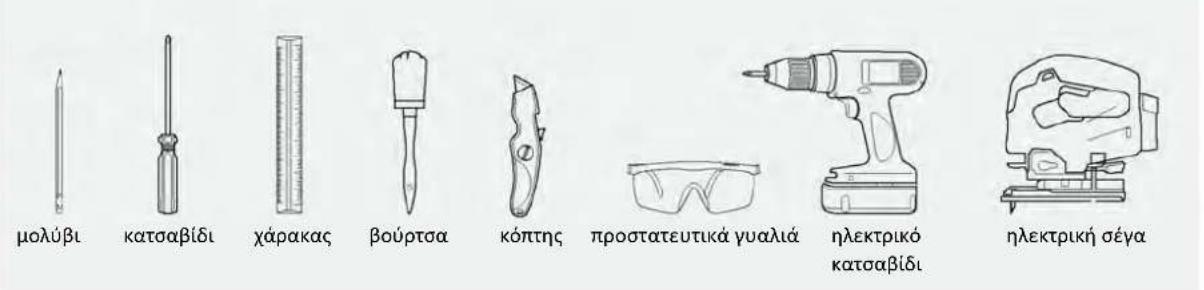

Απαραίτητα εργαλεία

μολύβι κατσαβίδι χάρακας βούρτσα κόπης προστατευτικά γυαλιά ηλεκτρικό κατσαβίδι ηλεκτρική σέγα

Εργαλεία που παρέχονται με το προϊόν

Εστία κλιπ x4 τομούχα βίδες x4

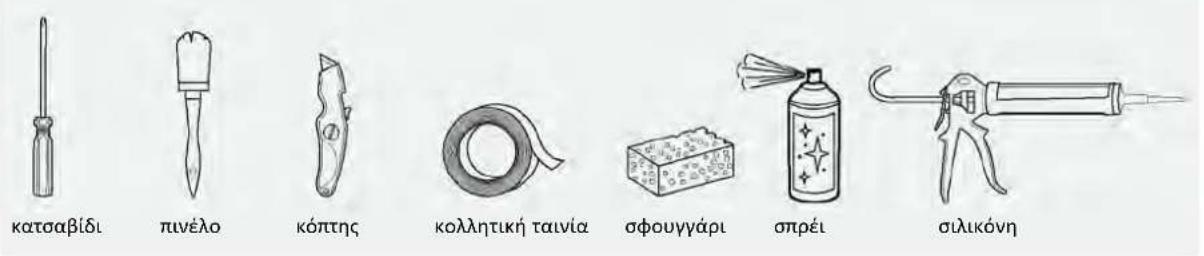

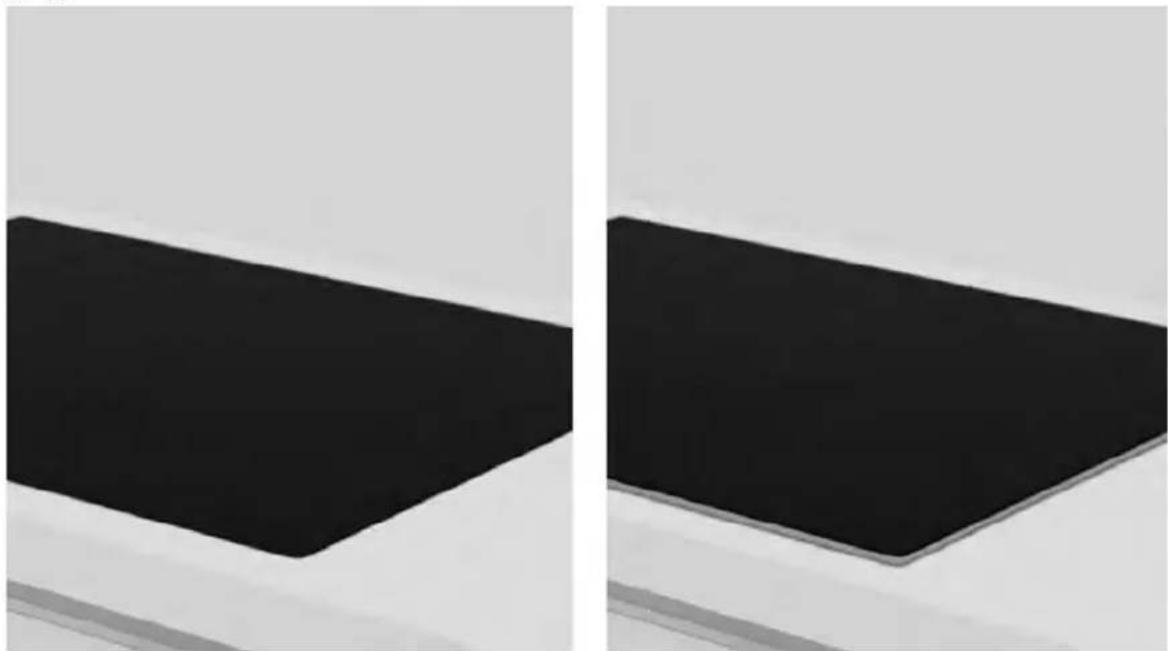

4.2 Εντοιχισμός χωνευτά-επιφανειακά

Απαραίτητα εργαλεία

κατσαβίδι πινέλο κόπτης κολλητική ταινία σφουγγάρι σπρέι σιλικόνη

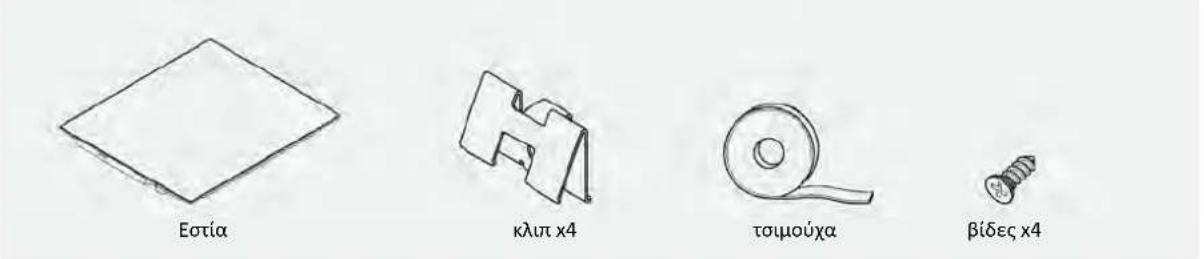

Εργαλεία που παρέχονται με το προϊόν

Εστία κλιπ x4 τοιμούχα βίδες x4

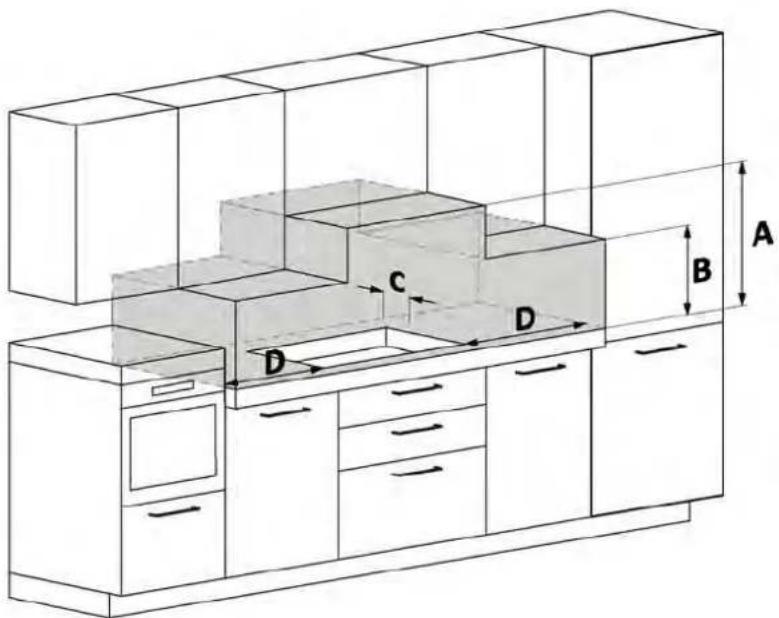

5.1 Προφυλάξεις

- Όσον αφορά την ασφάλεια, αυτό το προϊόν συμμορφώνεται με τους ισχύοντες κανονισμούς.

• Διατηρήστε μια ασφαλή πλευρική απόσταση από τα έπιπλα (D). Η πλευρική επένδυση κάλυμμα των επίπλων πρέπει να είναι κατασκευασμένη από ανθεκτικό στη θερμότητα υλικό

- Η απόσταση μεταξύ της εστίας και των επίπλων ή των εντοιχιζόμενων οικιακών συσκευών πρέπει να είναι τέτοια ώστε να εξασφαλίζει επαρκή εξαερισμό και επαρκή εκκένωση του αέρα.

- Η ελάχιστη απόσταση μεταξύ της οπής της εστίας και της πλάτης/αρμοκάλυπτρου της κουζίνας πρέπει να είναι τουλάχιστον 35 mm.

- Η ελάχιστη απόσταση μεταξύ της εστίας και του απορροφητήρα εξαρτάται από το μοντέλο του απορροφητήρα.

- Η απόσταση μεταξύ της εστίας και των κρεμαστών ντουλαπιών πρέπει να λαμβάνει υπόψη την παρουσία ογκωδών αντικειμένων (κατσαρόλες, κουτάλες κ.λπ.) και τη χρήση τους.

- Στην περιοχή κάτω από την εστία είναι απαραίτητο να υπάρχει ελεύθερος χώρος τουλάχιστον 10 mm μεταξύ της ίδιας της εστίας και οποιουδήποτε άλλου αντικειμένου, δεδομένου ότι το τελευταίο μπορεί να επηρεαστεί από τη θερμότητα που παράγεται κατά τη χρήση.

- Για τον εξαερισμό του προϊόντος ακολουθήστε τις οδηγίες που παρατίθενται σε αυτό το εγχειρίδιο.

- Εάν το προϊόν εγκαθίσταται πάνω από φούρνο, συμβουλευτείτε επίσης τις οδηγίες εγκατάστασης του φούρνου.

A Συνιστούμε απόσταση τουλάχιστον 650 mm, αλλά ανατρέξτε στο εγχειρίδιο του απορροφητήρα.

B Λάβετε υπόψη ένα διάστημα χρήσιμο για το χειρισμό κατσαρολών, κουτάλων και άλλων αντικειμένων.

C Απόσταση 35 mm από την οπή εντοιχισμού μέχρι την πλάτη/αρμοκάλυπτρο.

D 35 mm: εστία L60.

55 mm: εστία L65.

35 mm: εστία L80.

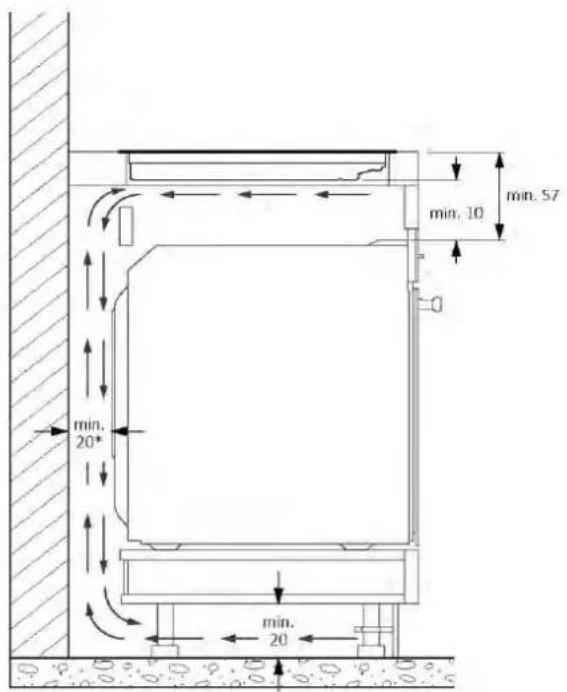

6.1 Πλάτος 60 - 65 - 80 σε βάση φούρνου

* Ένδειξη σχετικά με την εστία.
Για ενδείξεις σχετικά με τον φούρνο, συμβουλευτείτε το ειδικό εγχειρίδιο εγκατάστασης.

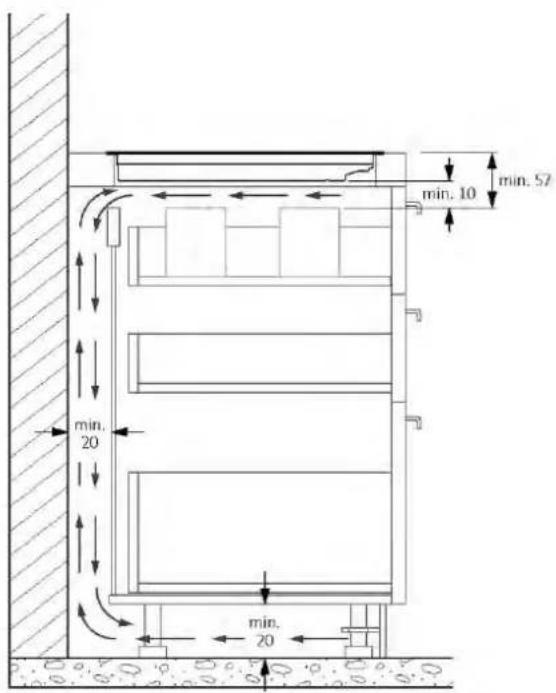

6.2 Πλάτος 60 - 65 - 80 σε βάση με συρτάρια

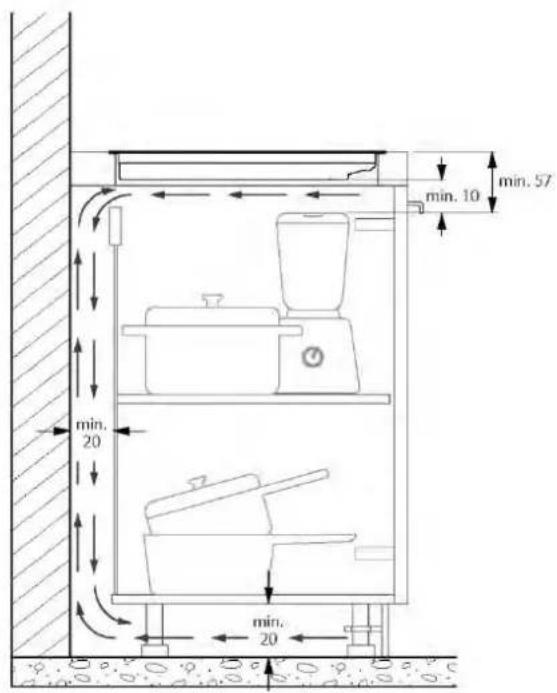

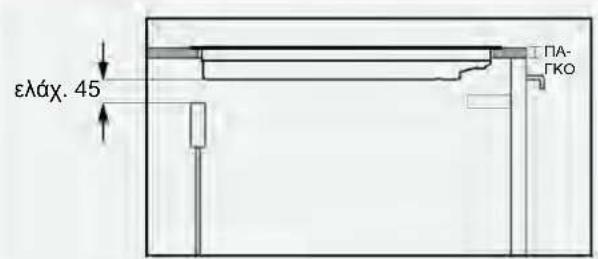

6.3 Πλάτος 60 - 65 - 80 σε βάση με ράφια

ελάχ. 45 ΠΑ- ΓΚΟΣ

'Επιπλα με πάγκους μεγάλου πάχους: προβλέψτε ένα οπίσθιο άνοιγμα τουλάχιστον 45 mm μεταξύ του πάγκου και της πίσω μπάζας.

ελάχ. 45 ΠΑ- ΓΚΟ

'Επιπλα με πάγκους μειωμένου πάχους: προβλέψτε ένα οπίσθιο άνοιγμα τουλάχιστον 45 mm μεταξύ της εστίας και της πίσω μπάζας.

7 Διαστάσεις εντοιχισμού

- Ο πάγκος της κουζίνας πρέπει να διαμορφωθεί σύμφωνα με τα ακόλουθα σχηματικά διαγράμματα.

- Το πίσω μέρος του επίπλου πρέπει να έχει ανοίγματα, ακολουθήστε τα παρακάτω σχηματικά διαγράμματα.

7.1 Εστία των 60

τυπική εγκατάσταση

590 510 4 ≥ 600 47 min.35 480°² 560°² min. 12° *28 με φούρνο από κάτω R≤8

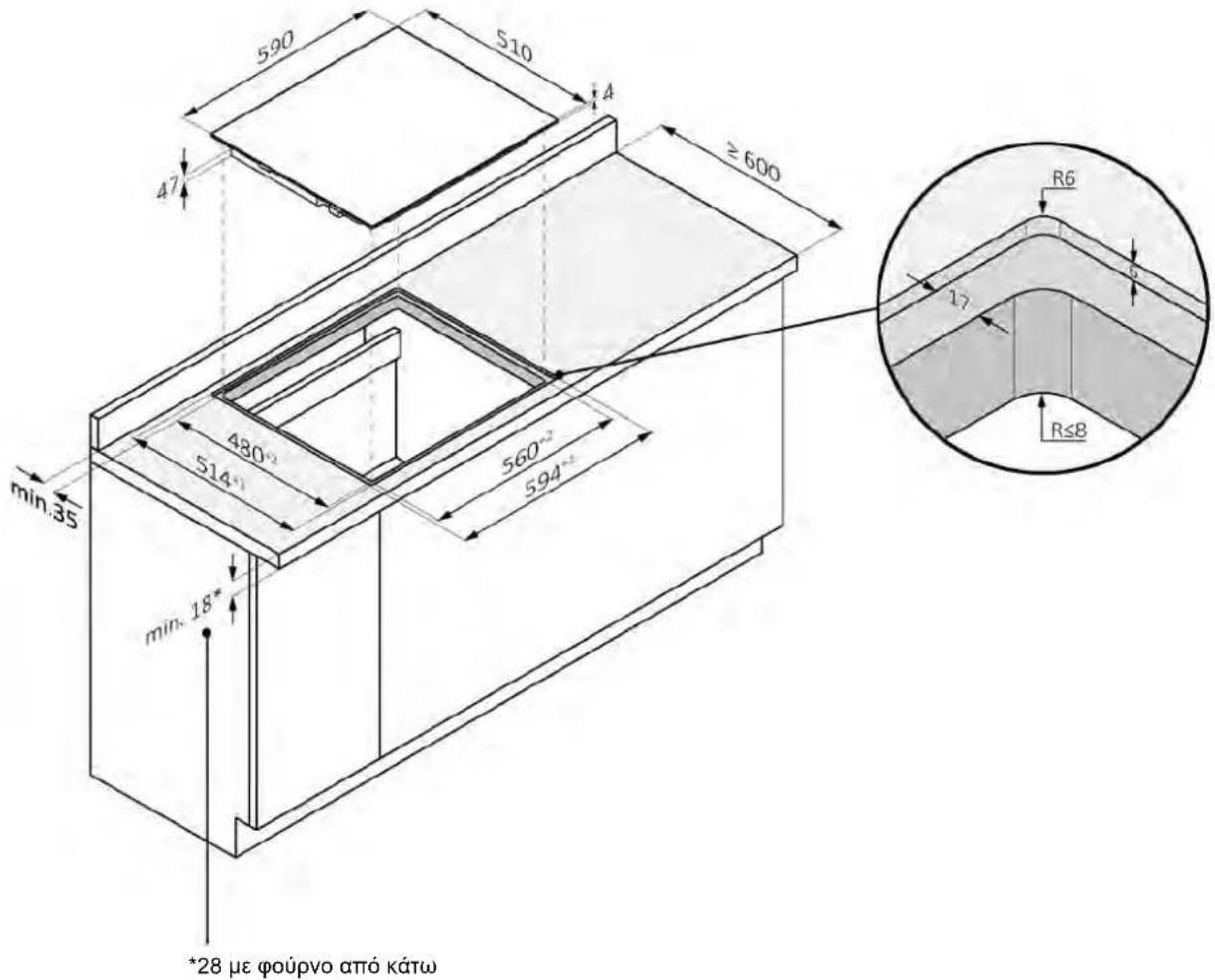

7.1 Εστία των 60

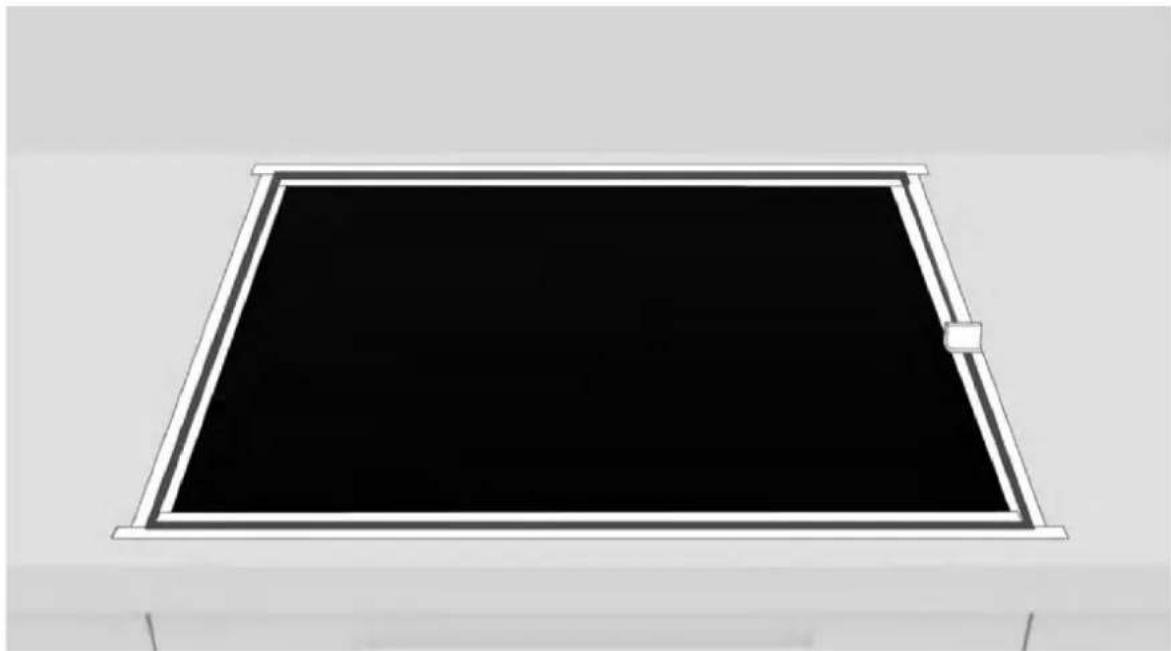

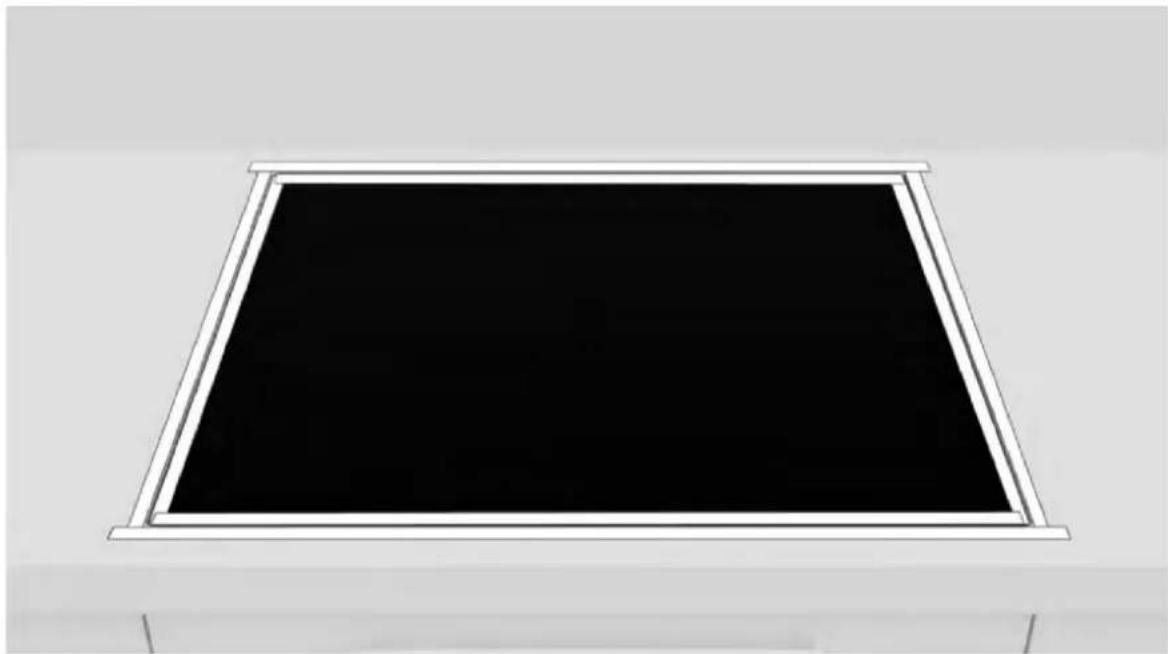

εγκατάσταση χωνευτά-επιφανειακά

⚠️ ΠΡΟΣΟΧΗ: δεν διατίθεται για προϊόντα με λοξότμητο γυαλί.

590 510 4 ≥ 600 47 min.35 480° 514° 560° 594° min.18° *28 με φούρνο από κάτω R6 17 R≤8

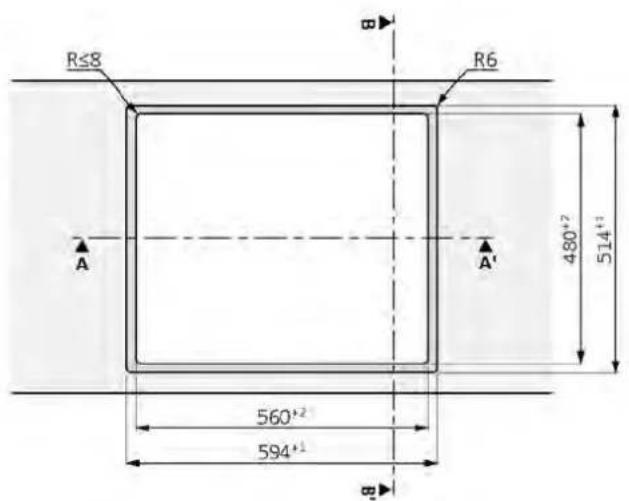

R≤8 R6 A A' 480°2 514°1 560°2 594°1 B

590 560*2 594*3 Toμή A-A'

510 480⁺² 514⁺¹ Touré B-B'

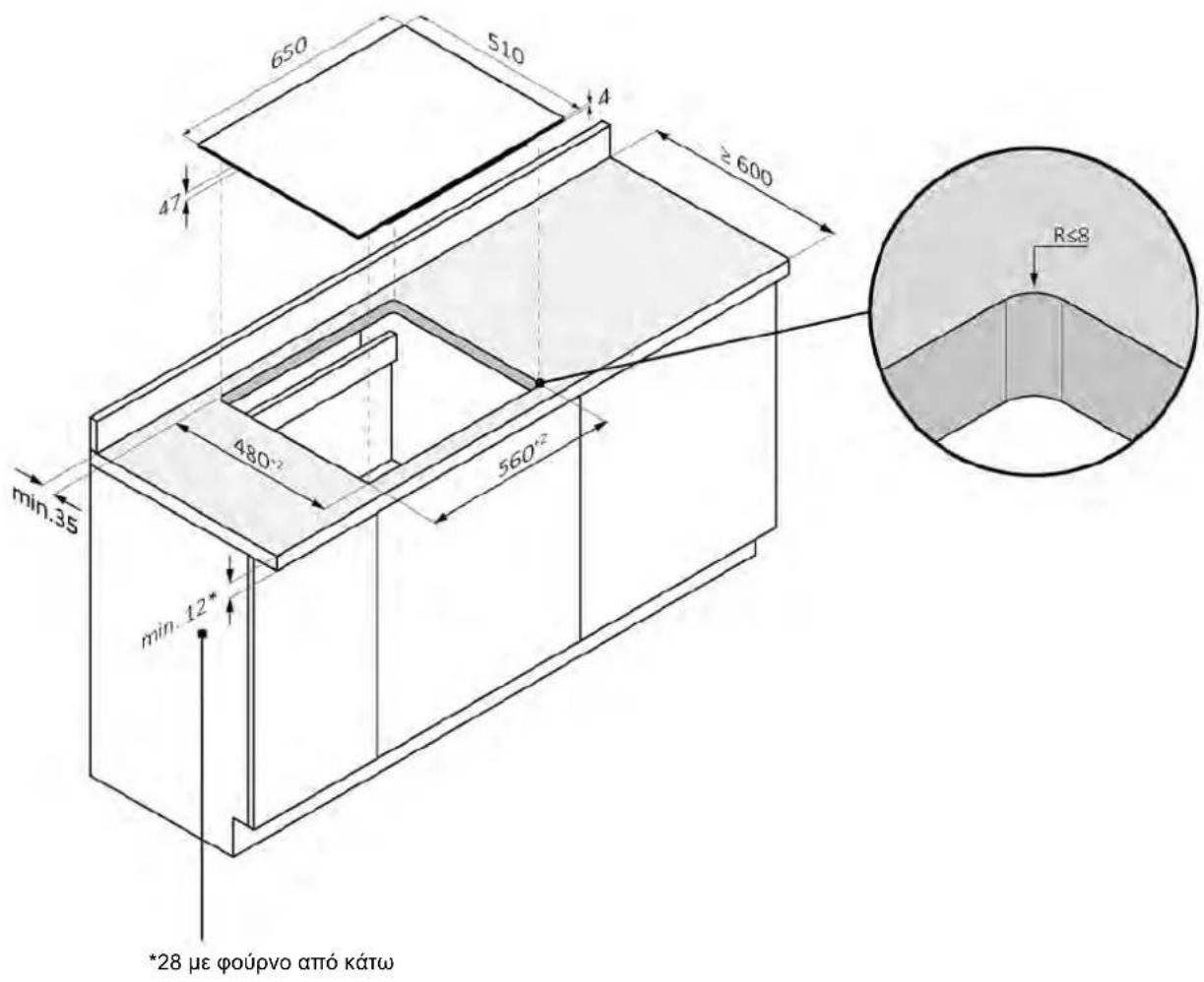

7.2 Εστία των 65

τυπική εγκατάσταση

650 510 4 ≥ 600 47 min.35 480° 560° min. 12* *28 με φούρνο από κάτω R≤8

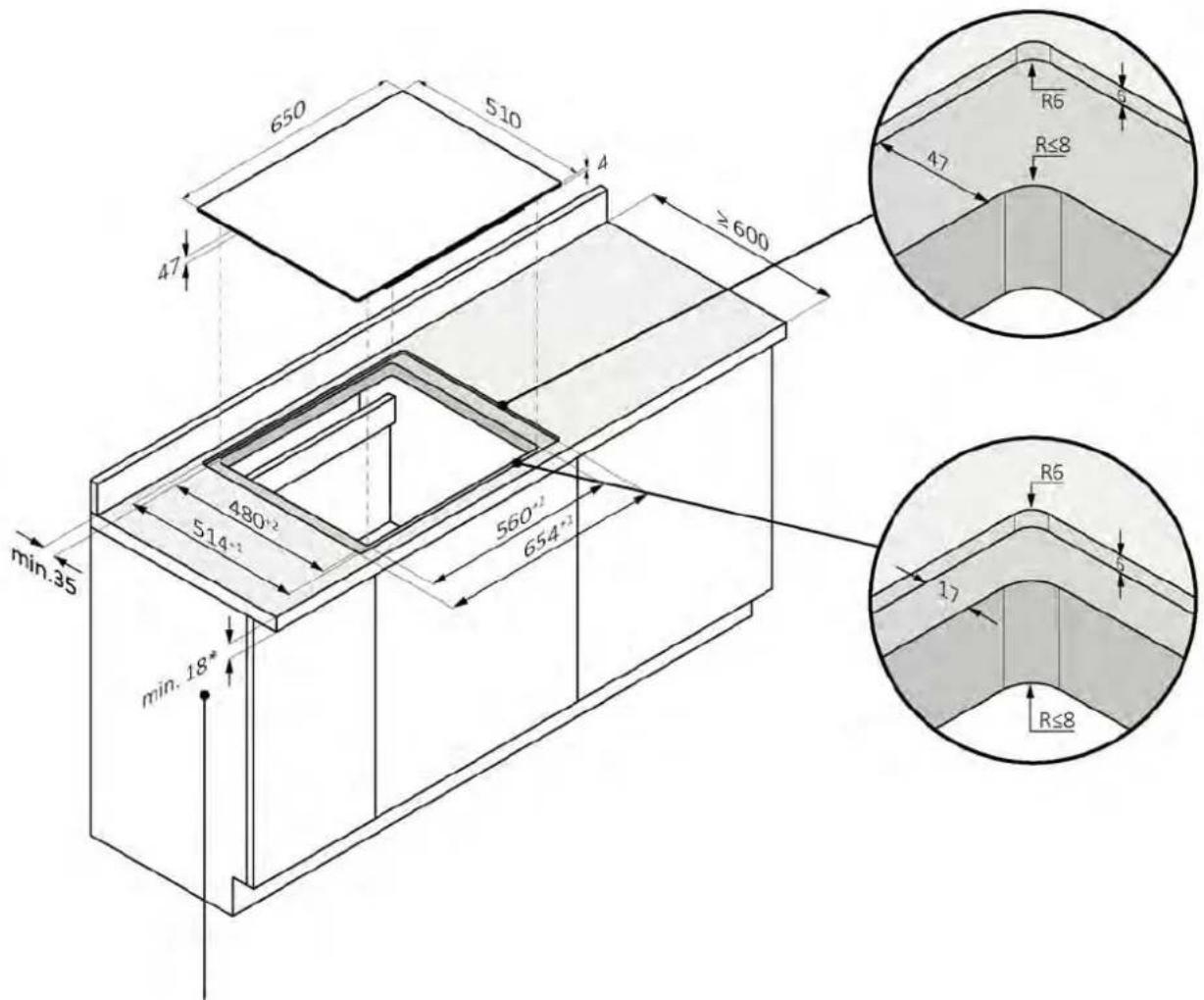

7.2 Εστία των 65

εγκατάσταση χωνευτά-επιφανειακά

⚠️ ΠΡΟΣΟΧΗ: δεν διατίθεται για προϊόντα με λοξότμητο γυαλί.

650 510 4 ≥600 47 min.35 480+2 514+2 560+2 654+2 min.18* R6 R≤8 47 R≤8

*34 με φούρνο από κάτω

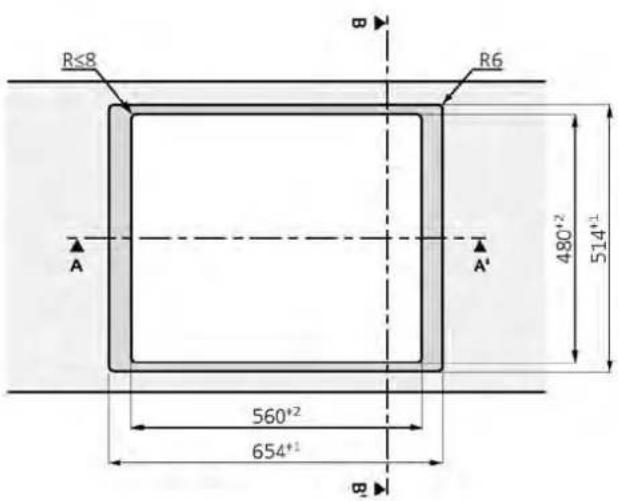

R≤8 R6 A A' 480°2 514°1 560°2 654°1 B

650 560*2 654*1 Toμή A-A'

510 480⁺² 514⁺¹ Τομή Β-Β'

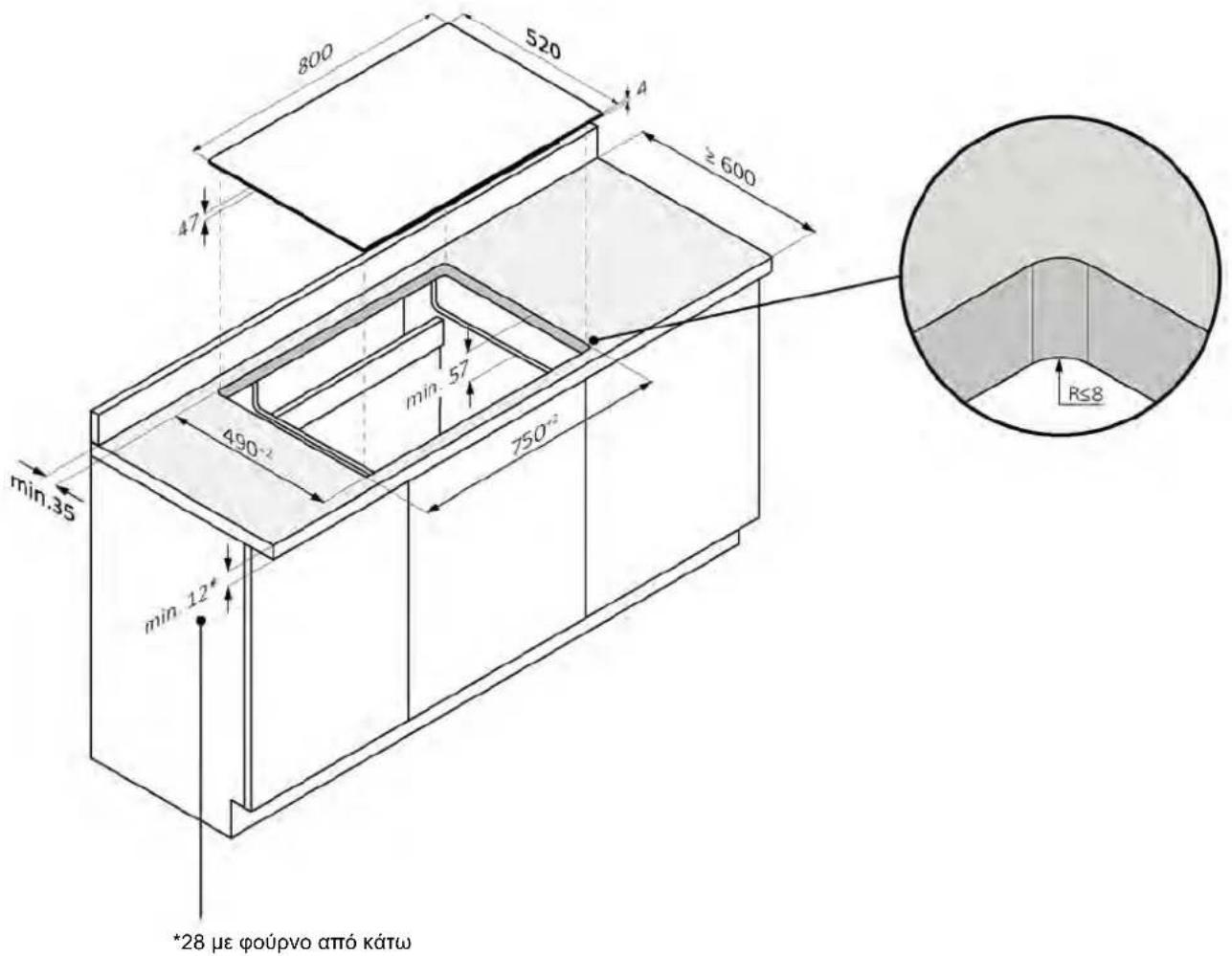

7.3 Εστία των 80

τυπική εγκατάσταση

800 520 4 ≥ 600 47 min. 57 490-2 750-2 min. 12* *28 με φούρνο από κάτω R≤8

7.1 Εστία των 80

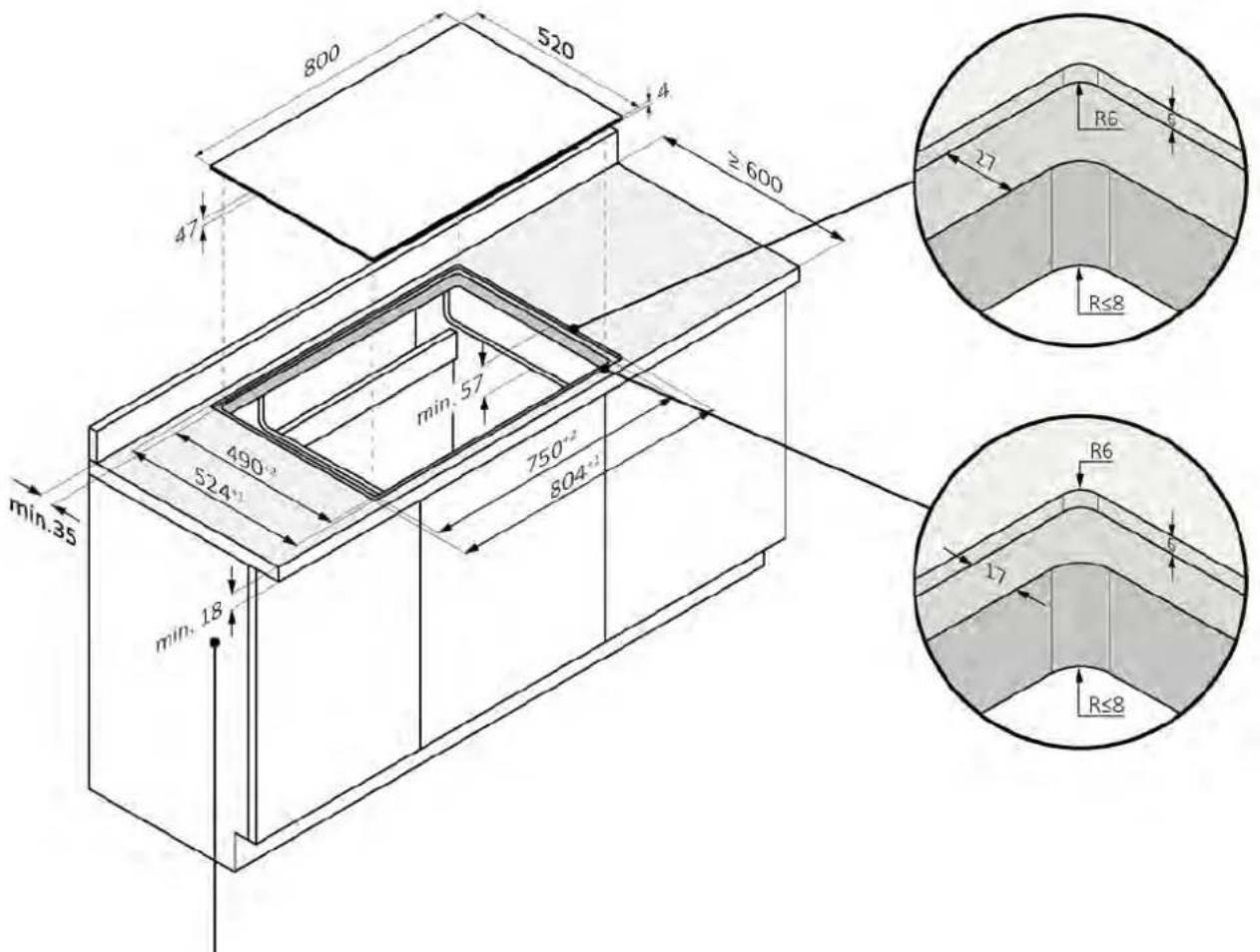

εγκατάσταση χωνευτά-επιφανειακά

⚠️ ΠΡΟΣΟΧΗ: δεν διατίθεται για προϊόντα με λοξότμητο γυαλί.

800 520 4 ≥ 600 47 min. 35 490° 524° min. 18 750°² 804°² R≤8 R6 27 R≤8 R6 17 R≤8

*34 με φούρνο από κάτω

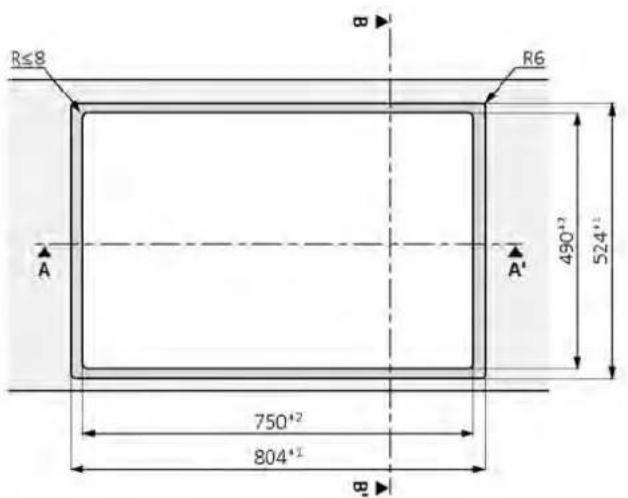

R≤8 R6 A A' 490°2 524°1 750°2 804°1 B

800 750⁺² 804⁺³ 27 Τομή Α-Α'

510 490⁺² 17 524⁺¹ Τομή Β-Β′

8.1 Ειδοποιήσεις ασφαλείας

Για να εκτελέσετε την ηλεκτρική σύνδεση του προϊόντος με ασφάλεια, τηρήστε τις ακόλουθες προειδοποιήσεις:

- Οποιαδήλοτε επισκευή, εγκατάσταση και συντήρηση που δεν εκτελείται σωστά μπορεί να θέσει σε σοβαρό κίνδυνο τον χρήστη.

- Η κατασκευάστρια εταιρεία δηλώνει ότι δεν αναλαμβάνει καμία ευθύνη για άμεσες ή έμμεσες ζημιές που προκαλούνται από εσφαλμένους χειρισμούς εγκατάστασης, συντήρησης ή επισκευής. Επιπλέον, δεν φέρει ευθύνη για ζημιές που προκαλούνται από απουσία ή διακοπή του αγωγού γείωσης (π.χ. ηλεκτροπληξία).

- Η σύνδεση της εστίας στο ηλεκτρικό δίκτυο ρεύματος πρέπει να γίνεται μόνο από ειδικευμένο τεχνικό που γνωρίζει και τηρεί τους τοπικούς κανονισμούς και τους πρόσθετους κανονισμούς της τοπικής εταιρείας ηλεκτρικής ενέργειας.

- Το προϊόν ανήκει στην κατηγορία προστασίας I και μπορεί να λειτουργήσει μόνο εάν διαθέτει αγωγό γείωσης.

• Το προϊόν δεν πρέπει να είναι υπό τάση κατά την εγκατάσταση.

- Κατά την εγκατάσταση, μην τοποθετείτε μεταλλικά αντικείμενα, π.χ. μαχαίρια, πιρούνια, κουτάλια και καπάκια, στην επιφάνεια της εστίας γιατί μπορεί να ζεσταθούν.

• Συνδέστε το προϊόν αποκλειστικά χρησιμοποιώντας το παρεχόμενο καλώδιο.

- Το προϊόν πρέπει να είναι συνδεδεμένο σε ηλεκτρική εγκατάσταση υλοποιημένη σύμφωνα με τους κανόνες του επαγγέλματος.

- Σε περίπτωση ζημιών που προκαλούνται από μη ορθή σύνδεση, παύει να ισχύει η εγγύηση.

- Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή άτομα με υψηλού επιπέδου κατάρτιση, για την αποφυγή κινδύνων.

• Η σύνδεση με ένα αξιόπιστο σύστημα γείωσης είναι απαραίτητη και υποχρεωτική.

- Αυτή η οικιακή συσκευή πρέπει να εγκαθίσταται και να γειώνεται μόνο από επαρκώς καταρτισμένο άτομο.

- Αποσυνδέστε την οικιακή συσκευή από το κυρίως ηλεκτρικό δίκτυο πριν πραγματοποιήσετε οποιαδήποτε εργασία ή συντήρηση σε αυτήν.

- Αυτή η συσκευή πρέπει να συνδεθεί σε κύκλωμα που ενσωματώνει διακόπτη απομόνωσης ο οποίος παρέχει την πλήρη αποσύνδεση από την πηγή τροφοδοσίας.

- Οι τροποποιήσεις στο ηλεκτρικό σύστημα του σπιτιού σας πρέπει να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

- Η ελλιπής τήρηση αυτών των συστάσεων θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή θάνατο.

- Η εστία πρέπει να συνδεθεί στο δίκτυο τροφοδοσίας μέσω μιας πολυπολικής διάταξης αποσύνδεσης που διασφαλίζει το διαχωρισμό μεταξύ των επαφών σύμφωνα με την

κατηγορία υπερτροφοδότησης III. Αυτή η διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τους ισχύοντες κανονισμούς.

⚠️ ΠΡΟΣΟΧΗ: για να αποτραπεί οποιοσδήποτε κίνδυνος που προκαλείται από τυχαία επαναφορά της διάταξης θερμικής διακοπής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική διάταξη μεταγωγής, όπως χρονοδιακόπτη, ή να συνδέεται σε κύκλωμα που ανάβει και σβήνει τακτικά.

- Καλώδιο ηλεκτρικής τροφοδοσίας: η συσκευή διαθέτει καλώδιο τροφοδοσίας που πρέπει να συνδεθεί στο οικιακό δίκτυο. Διαπιστώστε τις διαφορετικές δυνατότητες σύνδεσης, ανάλογα με τον τύπο οικιακής τροφοδοσίας, από το σχετικό σχηματικό διάγραμμα. Η πινακίδα χαρακτηριστικών υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτήν τη συσκευή και τη σχετική απορροφούμενη ισχύ.

8.2 Οδηγίες

Απορρόφηση ισχύος

Βλέπε πινακίδα χαρακτηριστικών προϊόντος.

Διαφορικός διακόπτης (αντιηλεκτροπληξιακός)

Συνιστάται η χρήση ενός αυτόματου διαφορικού διακόπτη (αντιηλεκτροπληξιακός) με ρεύμα ενεργοποίησης συμβατό με τα ισχύοντα πρότυπα.

Συστήματα διαχωρισμού

Σε περίπτωση που είναι απαραίτητη η χρήση του, ο φούρνος πρέπει να συνδεθεί στο δίκτυο τροφοδοσίας μέσω μιας πολυπολικής διάταξης αποσύνδεσης που διασφαλίζει το διαχωρισμό μεταξύ των επαφών σύμφωνα με την κατηγορία υπέρτασης III. Αυτή η διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τα ισχύοντα πρότυπα.

⚠️ ΠΡΟΣΟΧΗ: για να αποτραπεί οποιοσδήποτε κίνδυνος που προκαλείται από τυχαία επαναφορά της διάταξης θερμικής διακοπής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική διάταξη μεταγωγής, όπως χρονοδιακόπτη, ή να συνδέεται σε κύκλωμα που ανάβει και σβήνει τακτικά. Το προϊόν δεν έχει σχεδιαστεί για να ενεργοποιείται από εξωτερικό χρονοδιακόπτη ή ξεχωριστό σύστημα τηλεχειρισμού.

Καλώδιο ηλεκτρικής τροφοδοσίας

Το προϊόν διαθέτει καλώδιο τροφοδοσίας που πρέπει να συνδεθεί στο οικιακό δίκτυο. Εντοπίστε τις διαφορετικές δυνατότητες σύνδεσης, ανάλογα με τον τύπο οικιακής τροφοδοσίας, από το σχετικό σχηματικό διάγραμμα. Η πινακίδα χαρακτηριστικών υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτήν τη συσκευή και τη σχετική απορροφούμενη ισχύ.

Αντικατάσταση του καλωδίου τροφοδοσίας

Μην αντικαθιστάτε μόνοι σας το καλώδιο. Απευθυνθείτε στο εξουσιοδοτημένο κέντρο υποστήριξης.

Καλώδιο ηλεκτρικής τροφοδοσίας

Το προϊόν διαθέτει καλώδιο τροφοδοσίας που πρέπει να συνδεθεί στο οικιακό δίκτυο.

8 Σύνδεση στο δίκτυο ηλεκτρικής ενέργειας

Εντοπίστε τις διαφορετικές δυνατότητες σύνδεσης, ανάλογα με τον τύπο οικιακής τροφοδοσίας, από το σχετικό σχηματικό διάγραμμα. Η πινακίδα χαρακτηριστικών υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτήν τη συσκευή και τη σχετική απορροφούμενη ισχύ.

Αντικατάσταση του καλωδίου τροφοδοσίας

Μην αντικαθιστάτε μόνοι σας το καλώδιο. Απευθυνθείτε στο εξουσιοδοτημένο κέντρο υποστήριξης.

8.3 Άλλες συμβουλές

Η χρήση οποιασδήποτε οικιακής συσκευής επιβάλλει την τήρηση ορισμένων βασικών κανόνων:

• Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή από την τροφοδοσία.
• Μην αγγίζετε την οικιακή συσκευή με βρεγμένα ή υγρά χέρια ή πόδια.
  • Γενικά, δεν συνιστάται η χρήση προσαρμογέων, πολύπριζων ή μπαλαντέζων.
• Σε περίπτωση δυσλειτουργίας ή/και πτώσης των επιδόσεων, σβήστε την οικιακή συσκευή και μην τη μετατρέπετε.

8.4 Σχηματικό διάγραμμα σύνδεσης

Τηρήστε τους τοπικούς κανονισμούς και τους πρόσθετους κανονισμούς της τοπικής εταιρείας ηλεκτρικής ενέργειας.

Σύνδεση της συσκευής

Τηρήστε τα δεδομένα σύνδεσης που αναγράφονται στην πινακίδα.

Πραγματοποιήστε τη σύνδεση αποκλειστικά σε συμμόρφωση με το σχετικό σχηματικό διάγραμμα:

• BR: καφέ
- BL: μπλε
• YE/GN: κίτρινο και πράσινο
• BK: μαύρο
• GY: γκρι

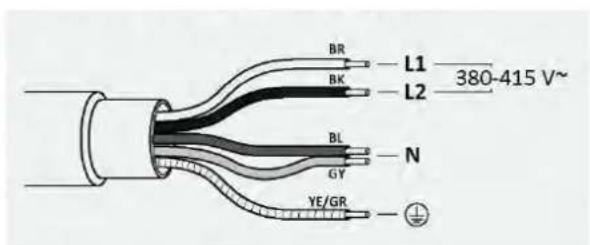

BR L1 380-415 V~ BK L2 BL N GY YE/GR

380-415 V \~ 2N 50/60 Hz

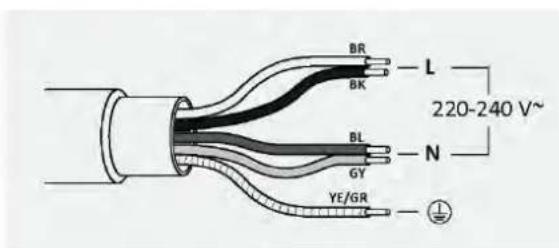

BR L BK 220-240 V~ BL N GY YE/GR

220-240 V \~ 50/60 Hz

9.1 Σημαντικές προειδοποιήσεις

• Αφαιρέστε τις πιθανές εγκάρσιες δοκίδες που βρίσκονται στην περιοχή της οπής του πάγκου εργασίας.
• Για προστασία από την υγρασία και τη διείσδυση υγρών, όλες οι κομμένες επιφάνειες πρέπει να σφραγίζονται με κατάλληλο προϊόν.
  • Το προϊόν πρέπει να βρίσκεται σε τέλεια οριζόντια θέση.

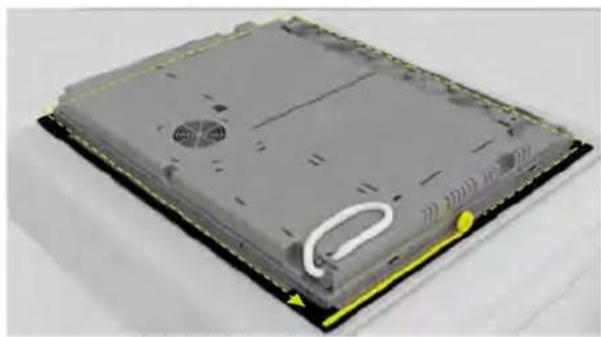

  • Πριν την εγκατάσταση, ελέγξτε ότι η τσιμούχα της εστίας είναι σωστά τοποθετημένη (φωτ. 1).

φωτ. 1

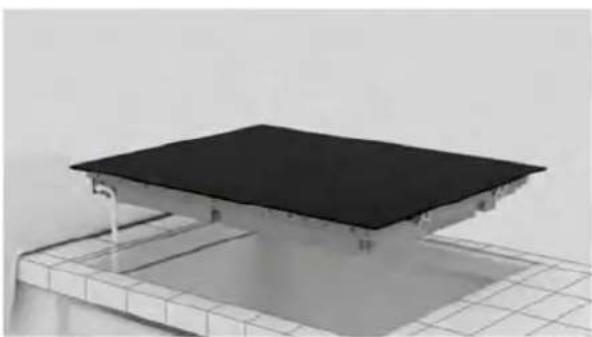

- Η επιφάνεια στήριξης της εστίας πρέπει να είναι τελείως λεία έτσι ώστε να ακουμπάει ομοιόμορφα και η εφαρμοσμένη τσιμούχα να μπορεί να εξασφαλίζει επαρκή στεγανοποίηση (εικ. 2).

φωτ. 2

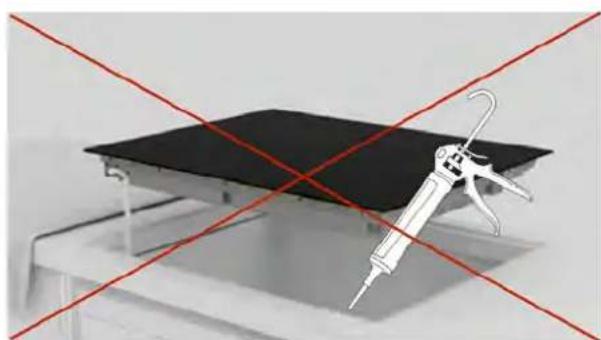

- Μη στερεώνετε την εστία χρησιμοποιώντας σιλικόνη ή οποιοδήποτε άλλο συγκολλητικό! Μια τέτοια στερέωση θα προκαλούσε ζημιά στο προϊόν αν πρέπει να αποσυναρμολογηθεί (φωτ. 3).

φωτ. 3

9.2 Εγκατάσταση βήμα προς βήμα

Στη συνέχεια οι παρακάτω εικόνες δείχνουν τις φάσεις εγκατάστασης του προϊόντος.

Τυπική εγκατάσταση

Είναι δυνατή η προβολή του βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR

Εγκατάσταση χωνευτά- επιφανειακά

Είναι δυνατή η προβολή του βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR

ή κάνοντας klik στο επόμενο link

ή κάνοντας klik στο επόμενο link

ΟΠΙΣΘΙΑ ΟΨΗ

1

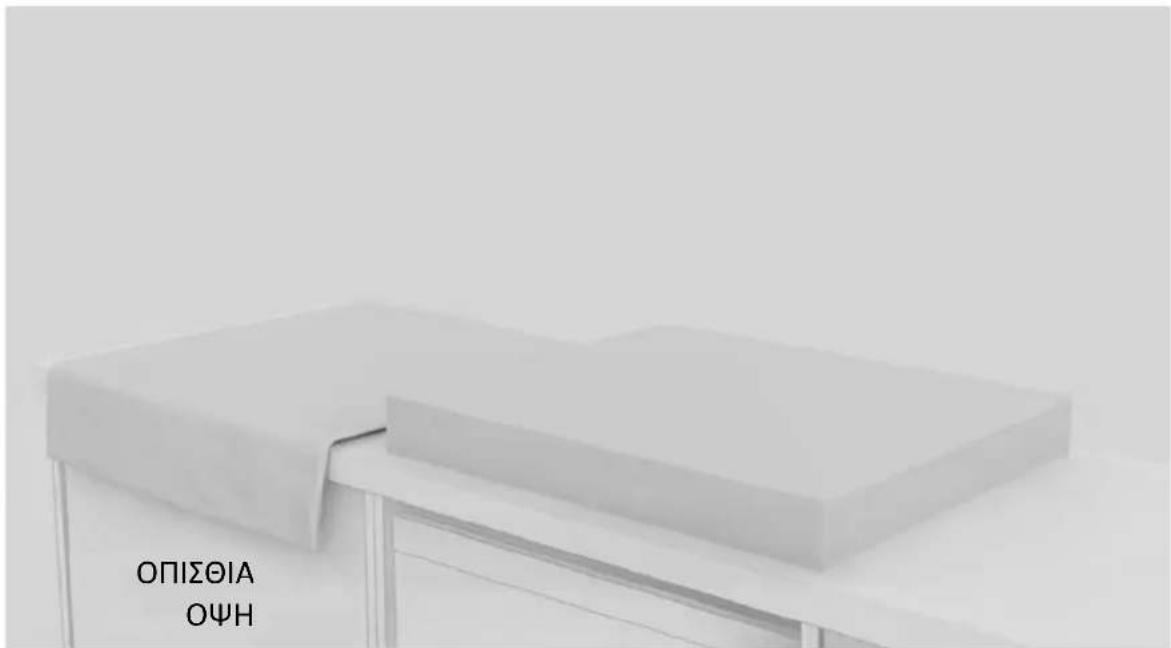

Χρησιμοποιήστε τα εργαλεία που υποδεικνύονται στο κεφάλαιο "Εργαλεία για την εγκατάσταση" του εγχειριδίου. Απλώστε ένα πανί δίπλα στη συσκευασία του προϊόντος για να ακουμπήσετε την εστία.

ΟΠΙΣΘΙΑ ΟΨΗ ΕΜΠΡΟΣΘΙΑ ΟΨΗ

2

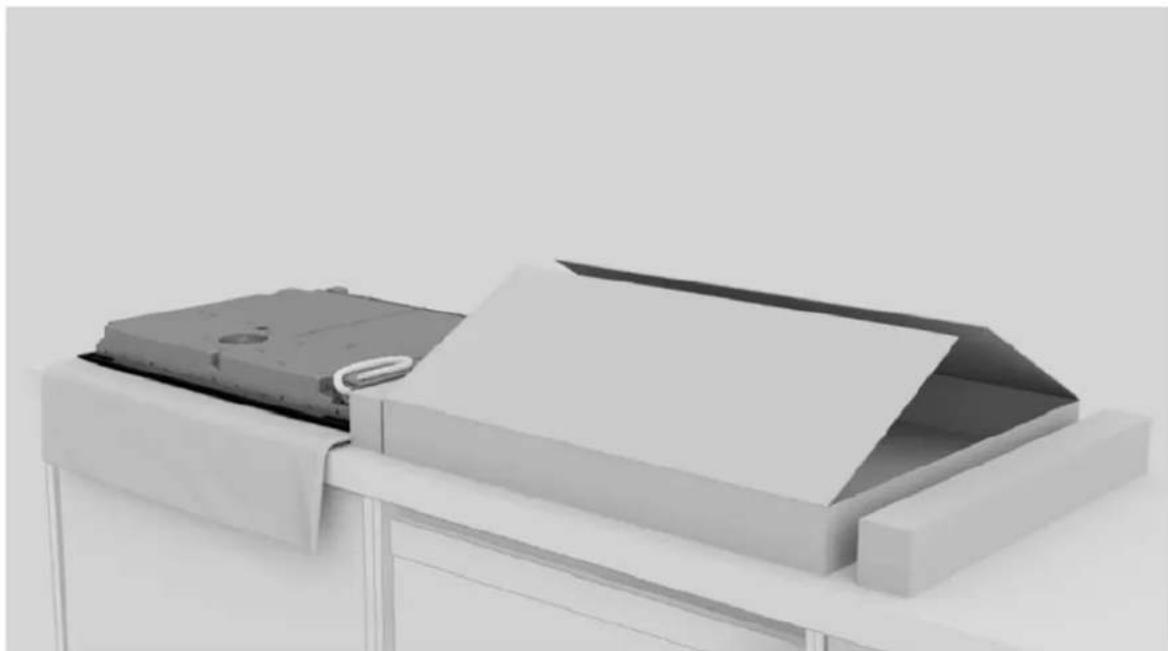

Φορέστε τα γάντια. Αφαιρέστε συσκευασία και αμπαλάζ, προσέχοντας να μην καταστρέψετε το γυαλί της εστίας.

Τοποθετήστε την εστία ακουμπώντας την ανάποδα πάνω στο πανί που τοποθετήσατε προηγουμένως δίπλα στη συσκευασία.

Εφαρμόστε περιμετρικά την τσιμούχα.

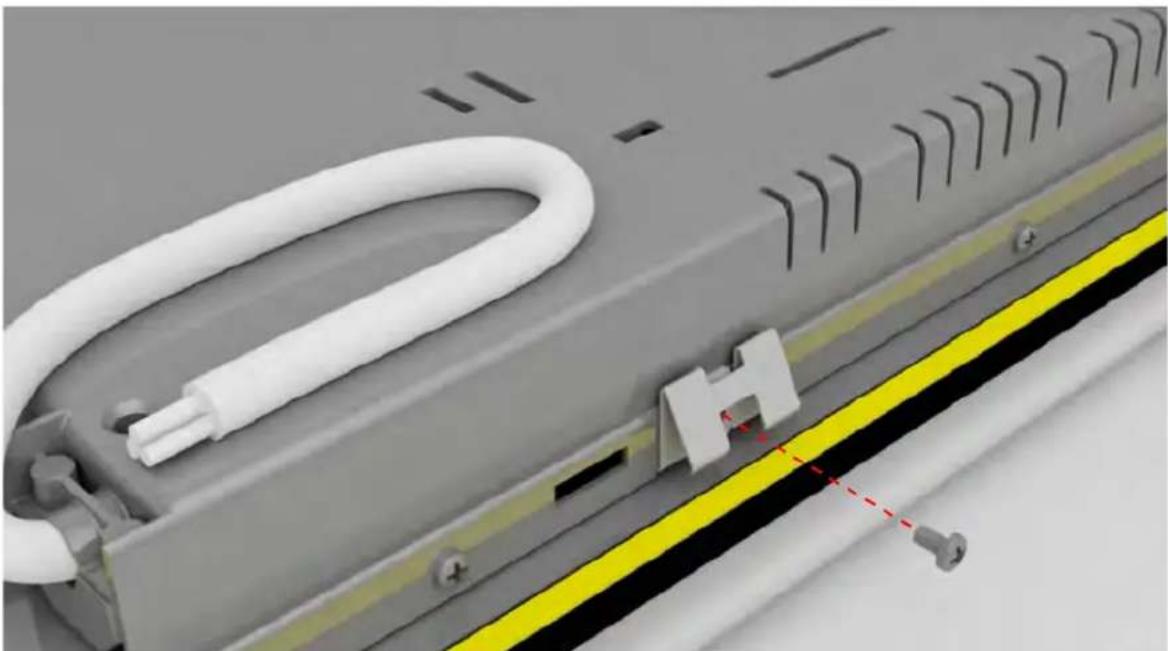

Στερεώστε τα κλιπ στις μικρές πλευρές της εστίας.

Καθαρίστε τα άκρα της περιοχής εντοιχισμού.

Συνδέστε το καλώδιο ηλεκτρικής τροφοδοσίας σύμφωνα με το σχηματικό διάγραμμα σύνδεσης που υποδεικνύεται στην παράγραφο "Σύνδεση στο δίκτυο ηλεκτρικής ενέργειας" του εγχειριδίου (δεν πρέπει να υπάρχουν άλλα αντικείμενα πάνω στην εστία κατά τη σύνδεση στο ηλεκτρικό δίκτυο).

Τοποθετήστε την εστία κεντρικά στη χαραγή. Βεβαιωθείτε ότι η τσιμούχα της εστίας ακουμπάει στον πάγκο εργασίας ώστε να εξασφαλιστεί η στεγανοποίηση.

a. b.

a. Για τυπική εγκατάσταση: η εγκατάσταση ολοκληρώθηκε.

b. Για εγκατάσταση χωνευτά στον πάγκο εργασίας: προχωρήστε όπως υποδεικνύεται στις ακόλουθες σελίδες.

Εφαρμόστε κολλητική ταινία τόσο στο εσωτερικό όσο και στο εξωτερικό των άκρων.

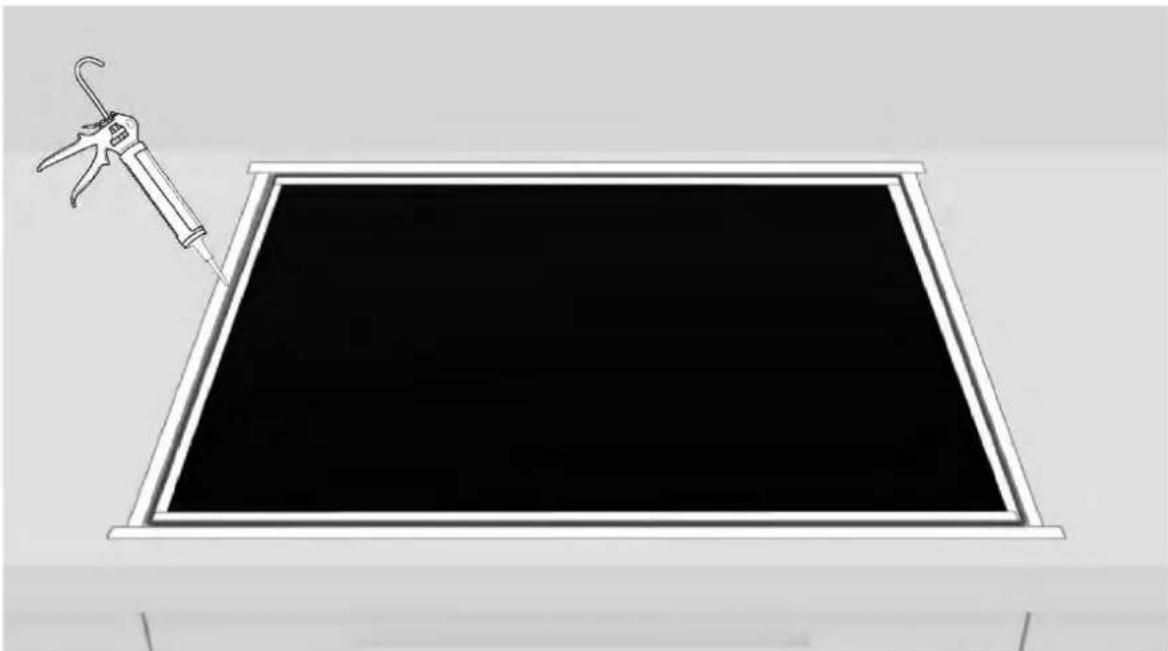

Εφαρμόστε τη σιλικόνη.

Αφαιρέστε την περίσσεια σιλικόνης.

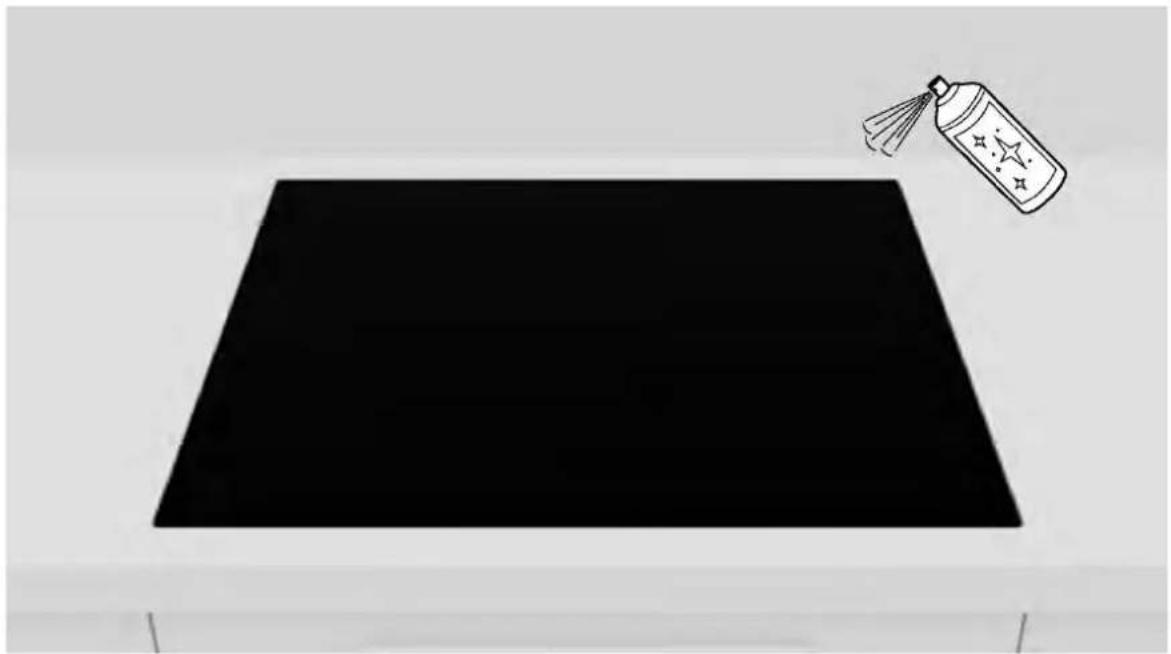

Αφαιρέστε την ταινία και καθαρίστε τα άκρα.

24 ω

14

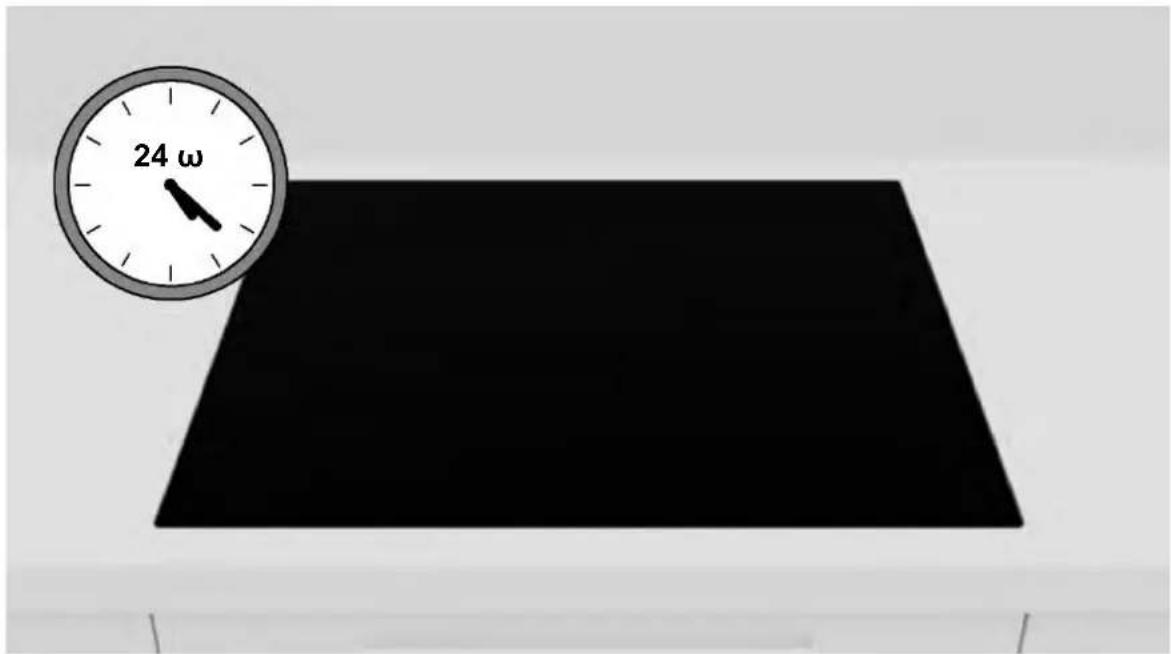

Περιμένετε 24 ώρες πριν προχωρήσετε στο πρώτο άναμμα.

Στο τέλος της εγκατάστασης:

• Ενημερώστε τον χρήστη για τις βασικές λειτουργίες.
- Ενημερώστε τον χρήστη για όλες τις πτυχές που σχετίζονται με την ασφαλή χρήση και χειρισμό.
- Παραδώστε στον χρήστη τα αξεσουάρ και τις οδηγίες χρήσης και συναρμολόγησης που πρέπει να φυλαχθούν επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το προϊόν χρειάζεται επαρκή αερισμό για κανονική λειτουργία.

Μη βουλώνετε τα ανοίγματα εξαερισμού για κανένα λόγο.

ΣΗΜΕΙΩΣΗ: Η πραγματική εμφάνιση του προϊόντος εξαρτάται από το μοντέλο που Λέγετε.

11 Πρώτη θέση σε λειτουργία

Όταν χρησιμοποιείτε το προϊόν για πρώτη φορά, η εστία ρυθμίζεται στη μέγιστη δυνατή ισχύ. Χρησιμοποιώντας τη λειτουργία διαχείρισης της ισχύος, μπορείτε να επιλέξετε διαφορετικά όρια ισχύος με βάση το οικιακό σας δίκτυο διανομής.

Πώς ρυθμίζεται η διαχείριση της ισχύος

Μπορείτε να ορίσετε ένα μέγιστο επίπεδο απορρόφησης ισχύος για την επαγωγική εστία σας, επιλέγοντας ανάμεσα σε διαφορετικά εύρη ισχύος.

Οι επαγωγικές εστίες είναι σε θέση να περιορίζουν αυτόματα την ισχύ για να αποφευχθείο κίνδυνος υπερφόρτωσης.

Για να ενεργοποιήσετε τη λειτουργία διαχείρισης ενέργειας:

• Ανάψτε την εστία και στη συνέχεια πατήστε ταυτόχρονα 📄 και Ⓗ.
- Η ένδειξη του χρονοδιακόπτη θα εμφανίσει "P8", το οποίο είναι το επίπεδο ισχύος 8. Η προεπιλεγμένη λειτουργία είναι 7,4 kW.

Για να επιλέξετε άλλο επίπεδο

• Σύρετε το ρυθμιστικό αριστερά και δεξιά για να τροποποιήσετε το επίπεδο διαχείρισης της ισχύος.
• Υπάρχουν 8 επίπεδα ισχύος, από "P1" έως "P8". Το επίπεδο εμφανίζεται από την ένδειξη του χρονοδιακόπτη:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Αποσυναρμολόγηση του προϊόντος

• Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο.
• Ανασηκώστε ελαφρά το προϊόν και βγάλτε το εντελώς.
- Autó to προϊόν δεν καταστρέφει το έπιπλο, το οποίο μπορεί να χρησιμοποιηθεί και με μια νέα οικιακή συσκευή.
