GEBRUIKSAANWIJZING HAIF64IRB1S HAIER

Deze installatiehandleiding is bedoeld voor de keukenfabrikanten die deze producten zullen ontvangen. Lees deze handleiding zorgvuldig door, inclusief de veiligheidsinstructies, om de veiligheid te garanderen en de beste resultaten te verkrijgen, en bewaar de handleiding voor toekomstig gebruik. Noteer het serienummer voordat u begint met de installatie, want dit kan nodig zijn in het geval van reparaties. Controleer op eventuele schade tijdens het transport en raadpleeg bij twijfel voor gebruik een technicus. Houd al het verpakkingsmateriaal altijd op veilige afstand van kinderen.

i OPMERKING: De kenmerken, de afbeeldingen in de handleiding en de productaccessoires kunnen variëren afhankelijk van het gekochte model.

index

1 Veiligheidswaarschuwingen voor de installatie p. 2
2 Waar het product te plaatsen p.3

2.1 Ander advies
3 Afmetingen kookplaat p.4-9
3.1 Breedte 60
3.2 Breedte 65
3.3 Breedte 80
4 Installatiegereedschap p.10

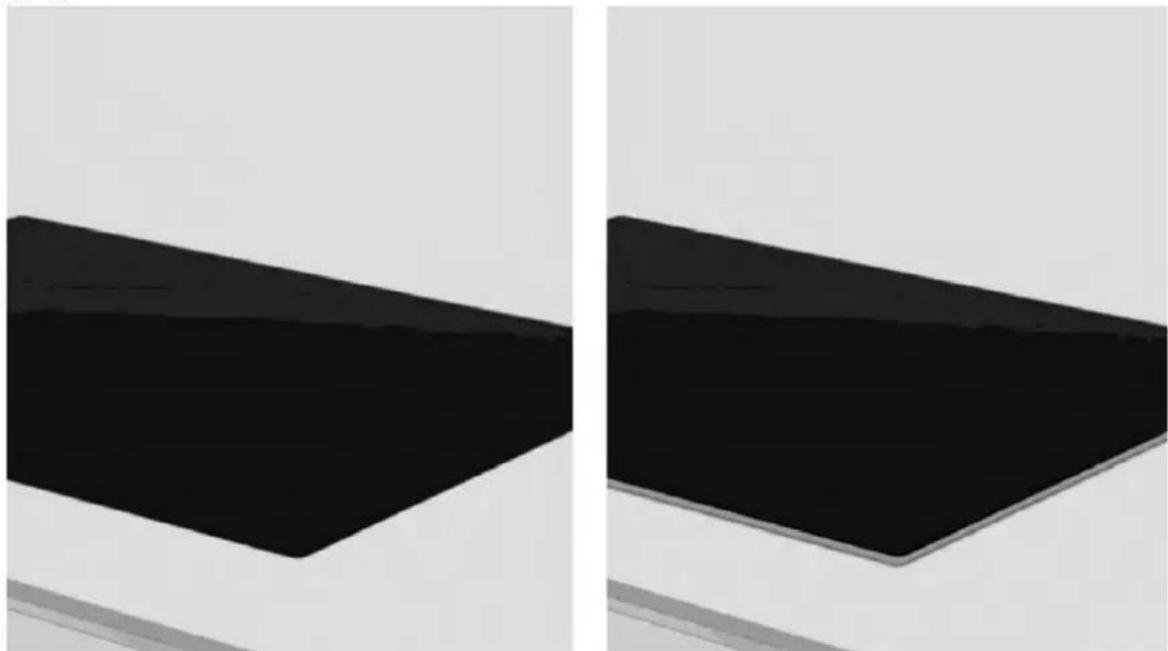

4.1 Standaard ingebouwde kookplaat
4.2 Vlak geïntegreerde kookplaat
5 Installatieafstanden p.11
5.1 Voorzorgsmaatregelen
6 Meubels en ventilatie p.12 - 13
6.1 Breedte 60-65-80 op ovenbasis
6.2 Breedte 60-65-80 op basis met laden
6.3 Breedte 60-65-80 op basis met planken
6.4 Diktes van het bovenblad
7 Inbouwafmetingen p.14 - 19
7.1 Kookplaat 60
7.2 Kookplaat 65
7.3 Kookplaat 80
8 Aansluiting op het elektriciteitsnet p.20 - 22
8.1 Veiligheidswaarschuwingen
8.2 Instructies
8.3 Ander advies
8.4 Aansluitschema

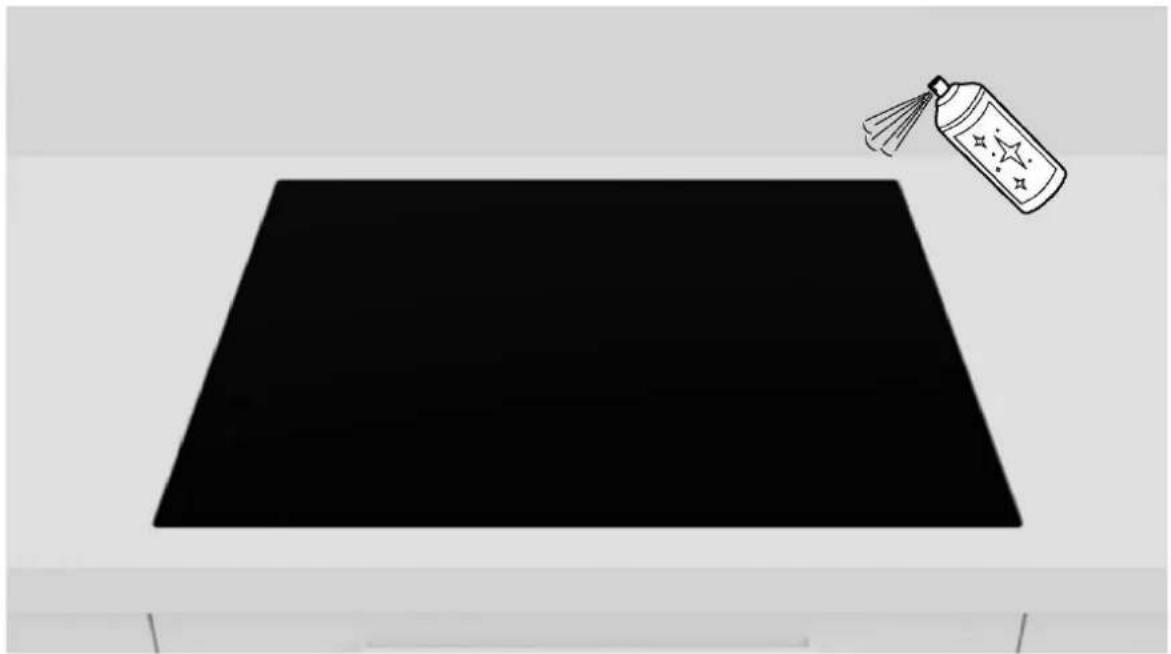

9 Installatie-instructies p.24 - 31
9.1 Waarschuwingen
9.2 Installatie stap-voor-stap
10 Levering aan de gebruiker p.32
11 Eerste inbedrijfstelling p.32
12 Demontage van het product p.32

Neem deze instructies in acht voordat u begint met de montage van het product.

Uw veiligheid is erg belangrijk voor ons. Lees deze informatie zorgvuldig door voordat u de oven gebruikt;

• De installatie moet worden uitgevoerd door een gekwalificeerde technicus die de geldende wetgeving in het land van installatie en de instructies van de fabrikant moet kennen en in acht moet nemen.
• Als er hulp van de fabrikant nodig is om gebreken te herstellen die het gevolg zijn van een onjuiste installatie, valt deze hulp niet onder de garantie;
• Verwijder het verpakkingsmateriaal voordat u het apparaat in werking stelt;
• Controleer na het uitpakken of het product onbeschadigd is en neem in het geval van problemen contact op met het assistentiecentrum voordat u begint met de installatie en sluit het niet aan op het elektriciteitsnet;
• Een beschadigd product kan kortsluiting, een elektrische schok, brand en andere gevaren veroorzaken;
• Controleer of er accessoires of begeleidende materialen (enveloppen met schroeven, documenten, brochures, enz.) in de verpakking zitten en verwijder deze zo nodig en bewaar ze;
• Het product kan op of verzonken in het werkblad worden geplaatst;
• Voordat u het apparaat installeert, moet u ervoor zorgen dat de ventilatie voldoende is voor een goede circulatie van frisse lucht die nodig is voor het koelen en beschermen van de interne onderdelen. Maak de openingen zoals aangegeven op de illustraties, afhankelijk van het type opstelling. Bevestig de kookplaat altijd aan het meubel met de klemmen/ schroeven die bij het apparaat worden geleverd.
• Voor het gebruik van de kookplaat bij nominale frequenties zijn geen extra ingrepen of installaties nodig.
• Als er hulp van de fabrikant nodig is om eventuele gebreken te herstellen die te wijten zijn aan een onjuiste installatie, valt deze hulp niet onder de garantie. Volg de installatie-instructies voor gekwalificeerd personeel.
• Een onjuiste installatie kan schade of letsel aan personen, dieren of voorwerpen veroorzaken. De fabrikant kan niet aansprakelijk worden gesteld voor dergelijke schade of letsel;
• Een veilig gebruik is alleen gegarandeerd als de installatie correct wordt uitgevoerd volgens deze instructies. In het geval van schade als gevolg van onjuiste installatie ligt de aansprakelijkheid bij degene die het product heeft geïnstalleerd;
• Tijdens de installatie mag het apparaat niet worden aangesloten op het elektriciteitsnet.

• We raden aan om beschermende handschoenen te dragen tijdens de installatie om snijwonden te voorkomen;

• De garantie dekt geen schade die is veroorzaakt door een onjuiste installatie;

• Bij een onjuiste installatie, veranderingen aan het apparaat en een niet-conforme aansluiting vervalt de productgarantie;
• Zorg ervoor dat de voedingskabel van het product niet gemakkelijk toegankelijk is wanneer de installatie voltooid is;
• Na de montage mag de voedingskabel niet in contact komen met bewegende delen van de keukencomponenten (bv. een lade) en mag hij niet worden blootgesteld aan mechanische belastingen;
• Dit product heeft constante ventilatie nodig tijdens het gebruik. Bedek de luchtinlaten niet;
• Wanneer het product aan de eindgebruiker wordt geleverd, moet de technicus ervoor zorgen dat het correct is geïnstalleerd;

Waar het product te installeren

2

• Installeer en gebruik dit product in een gesloten, afgedekte, droge en goed geventileerde omgeving;
• Installeer het product niet in open ruimten die blootstaan aan de weersinvloeden;
• Dit product is ontworpen voor gebruik tot een hoogte van 2000 meter;
• Monteer het product in de buurt van een stopcontact;
• Gebruik het product alleen wanneer het in een ingebouwd compartiment is geplaatst, anders riskeert u verwondingen en brandwonden;
• Installeer de kookplaat niet boven een niet-gekoelde oven, een droger, een vaatwasser of een koelkast. We raden ook aan om installatie boven een wasmachine te vermijden. De kookplaat mag boven een gekoelde oven worden geïnstalleerd;

2.1 Ander advies

• Vorm het werkoppervlak nauwkeurig met het benodigde gereedschap voor het te snijden materiaal. De uitgesneden oppervlakken moeten worden afgedicht of in ieder geval bestand zijn tegen het binnendringen van vocht;
• Het werkoppervlak moet worden gevormd volgens de diagrammen in deze handleiding. Het kookoppervlak moet perfect horizontaal zijn. Controleer of de afdichting onder het kookoppervlak, indien aanwezig, goed is aangebracht;
• Gebruik een zachte doek tijdens de installatie om beschadiging van de kookplaat en het werkblad te voorkomen;

⚠ WAARSCHUWING: Gevaar voor brand en schade door open vuur. Houd open vuur (bijv. een kaars) uit de buurt van het product.

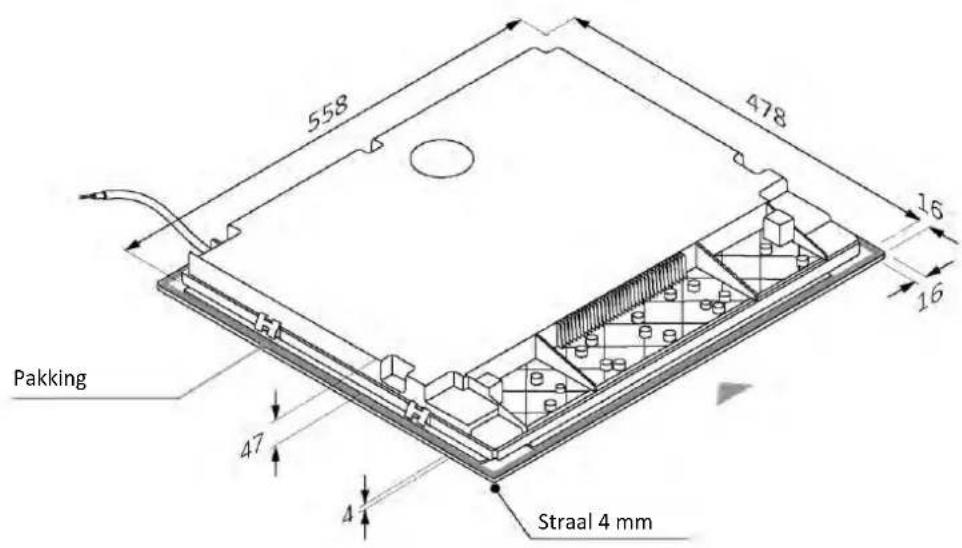

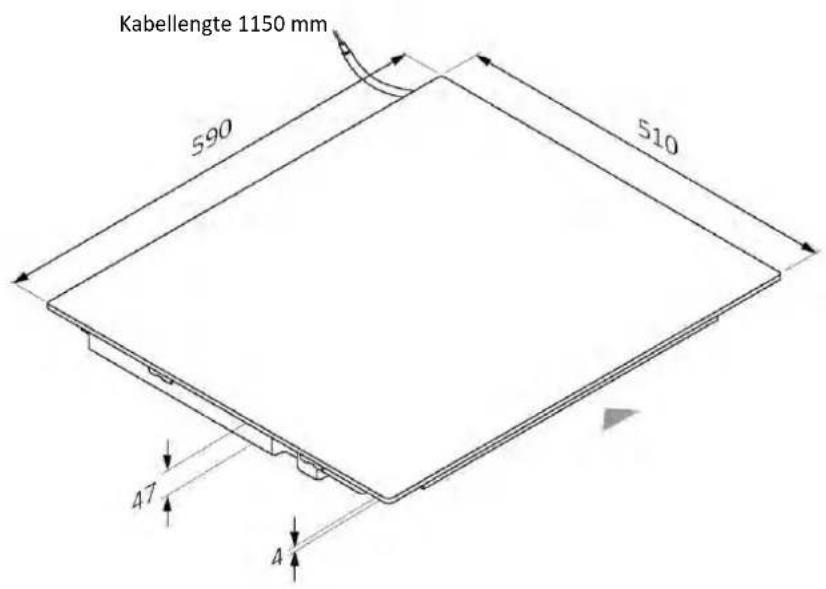

3.1 Breedte 60

Afmetingen in mm

Axonometrisch bovenaanzicht

Kabellengte 1150 mm 590 510 47 A

Axonometrisch onderaanzicht

558 478 16 16 Pakking 47 4 Straal 4 mm

3.1 Breedte 60

Afmetingen in mm

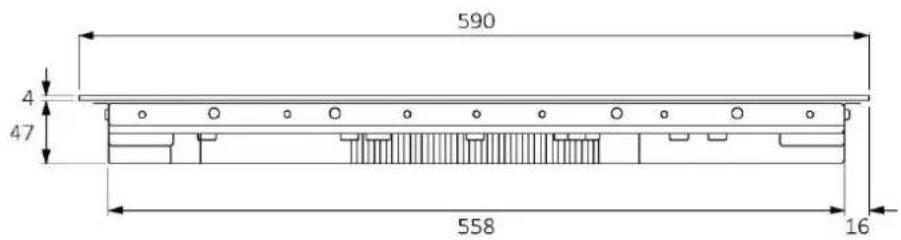

Vooraanzicht

590 4 47 558 16

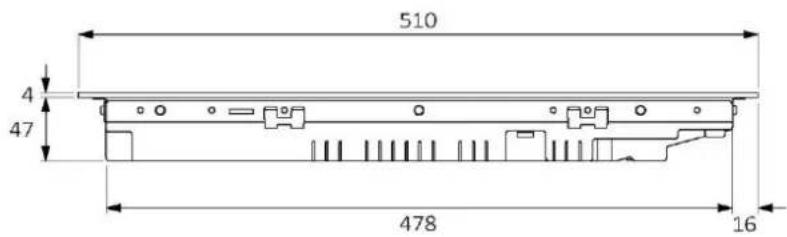

Zijaanzicht

510 4 47 478 16

productcodes

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

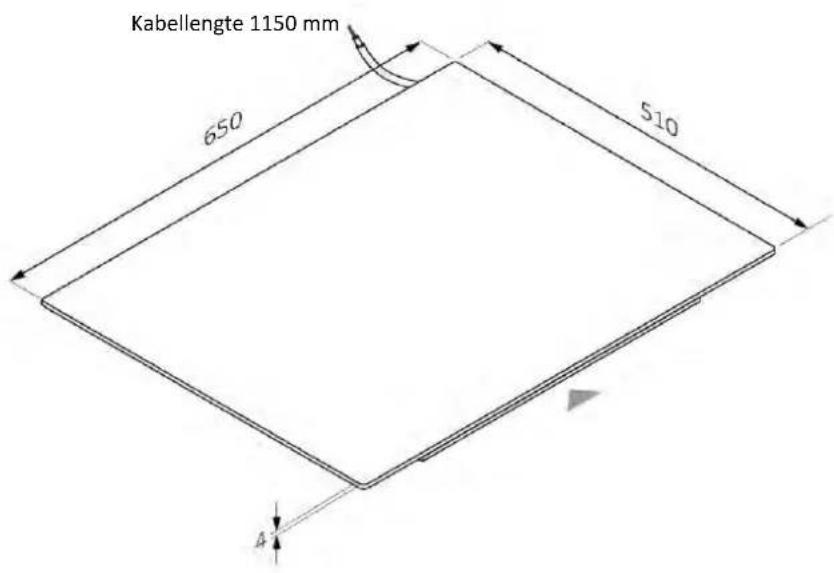

3.2 Breedte 65

Afmetingen in mm

Axonometrisch bovenaanzicht

Kabellengte 1150 mm 650 510 4

Axonometrisch onderaanzicht

558 478 16 46 Pakking 47 4 Straal 4 mm

3.2 Breedte 65

Afmetingen in mm

Vooraanzicht

650 4 47 558 46

Zijaanzicht

510 4 47 478 16

productcodes

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

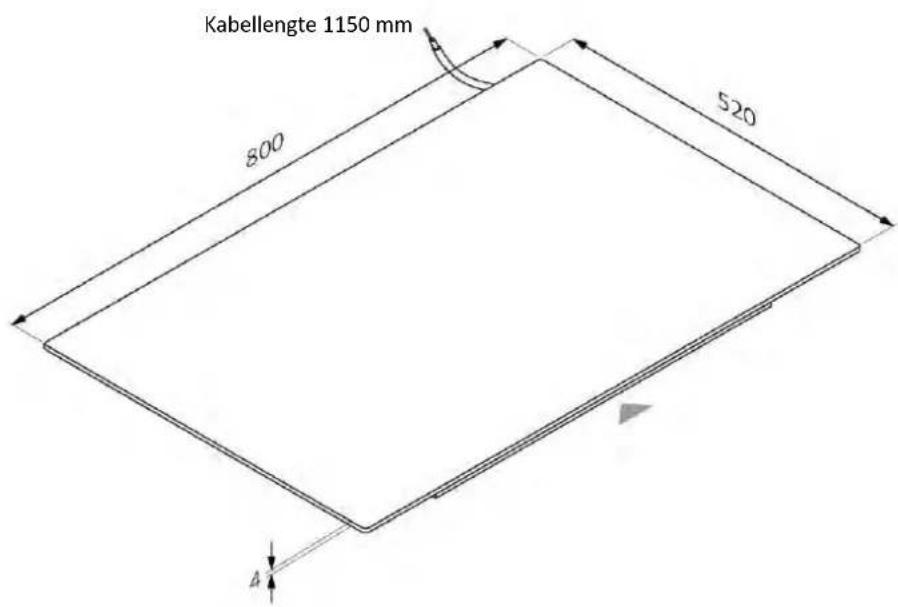

3.3 Breedte 80

Afmetingen in mm

Axonometrisch bovenaanzicht

Kabellengte 1150 mm 800 520 A

Axonometrisch onderaanzicht

746 488 16 26 Pakking 47 4 Straal 4 mm

3.3 Breedte 80

Afmetingen in mm

Vooraanzicht

800 4 47 748 26

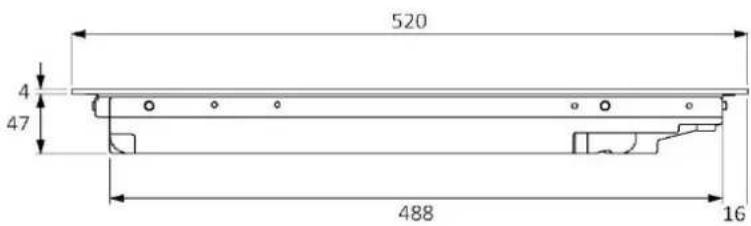

Zijaanzicht

520 4 47 488 16

productcodes

HAMTB86IRCS

HAMTB86IWCS

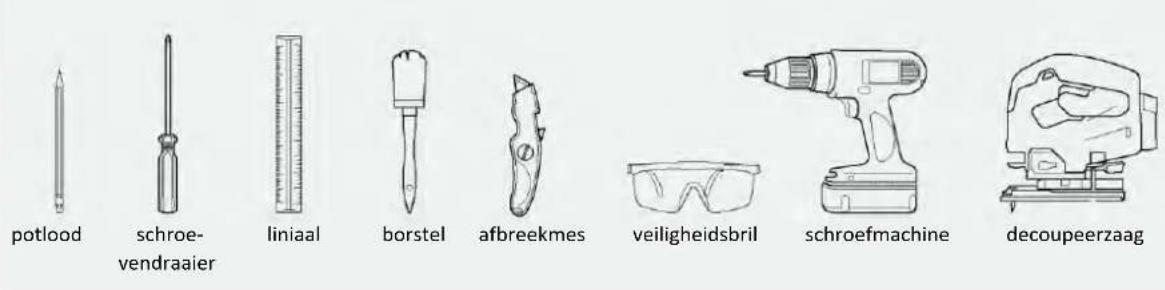

4.1 Standaard ingebouwde kookplaat

Benodigde gereedschappen

potlood schroe- vendraaier liniaal borstel afbreekmes veiligheidsbril schroefmachine decoupeerzaag

Bij het product geleverd gereedschap

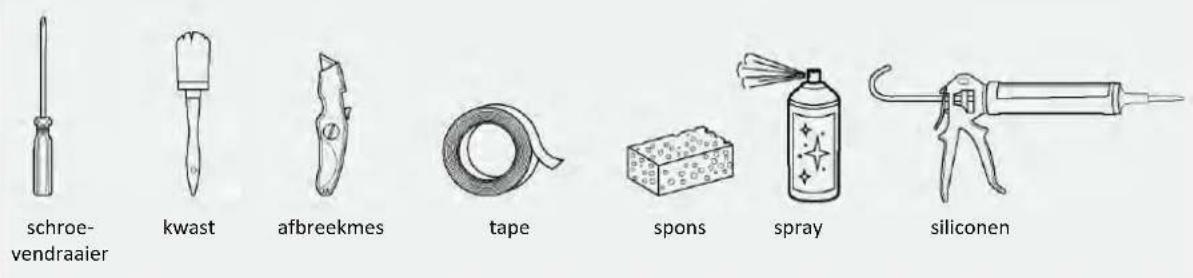

4.2 Vlak geïntegreerde kookplaat

Benodigde gereedschappen

schroe- vendraaier kwast afbreekmes tape spons spray siliconen

Bij het product geleverd gereedschap

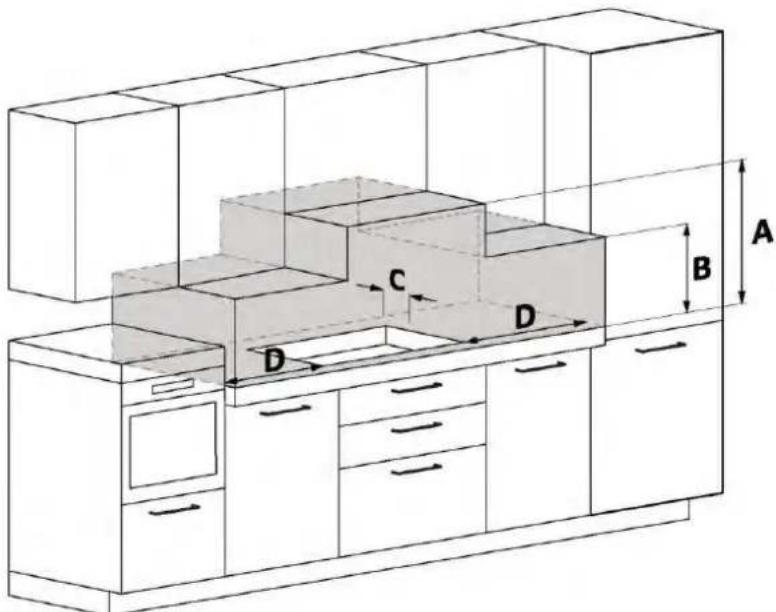

5.1 Voorzorgsmaatregelen

- Wat de veiligheid betreft, voldoet dit product aan de geldende voorschriften;

- Houd een veilige zijdelingse afstand aan tot het meubilair (D). De zijbekleding van de meubels moet gemaakt zijn van hittebestendig materiaal;

- De afstand tussen de kookplaat en de meubels of inbouwapparaten moet zo groot zijn dat er voldoende ventilatie en luchtafvoer is;

- De minimale afstand tussen het gat van de kookplaat en de achterwand/ spatwand van de keuken moet minstens 35 mm zijn;

- De minimale afstand tussen de kookplaat en de afzuigkap hangt af van het model afzuigkap;

- Bij de afstand tussen de kookplaat en de bovenkasten moet rekening worden gehouden met de aanwezigheid van grote voorwerpen (pannen, pollepels, enz.) en het gebruik ervan;

- In het gedeelte onder de kookplaat moet er een vrije ruimte van minstens 10 mm zijn tussen de kookplaat zelf en andere voorwerpen, aangezien deze laatste kunnen worden beïnvloed door de warmte die tijdens het gebruik wordt gegenereerd;

• Volg de instructies in deze handleiding voor het ventileren van het product;

- Als het product boven een oven wordt geïnstalleerd, raadpleeg dan ook de installatie-instructies van de oven.

A We raden een afstand van minstens 650 mm aan, maar raadpleeg de handleiding van de kap;

B Denk aan nuttige ruimte voor het hanteren van pannen, pollepels en andere voorwerpen;

C 35 mm afstand van het inbouwgat tot de achterwand/spatwand;

D 35 mm: kookplaat L60;

55 mm: kookplaat L65;

35 mm: kookplaat L80;

6.1 Breedte 60 - 65 - 80 op ovenbasis

* Indicatie voor de kookplaat.
Raadpleeg de speciale installatiehandleiding voor informatie over de oven.

6.2 Breedte 60 - 65 - 80 op basis met laden

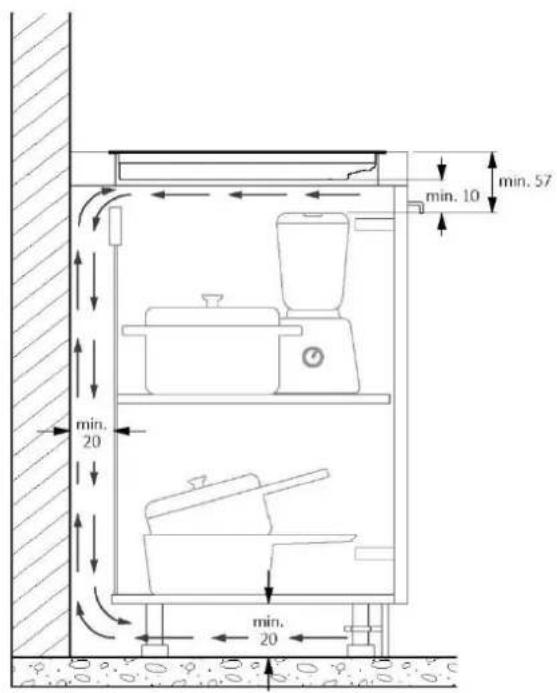

6.3 Breedte 60 - 65 - 80 op basis met planken

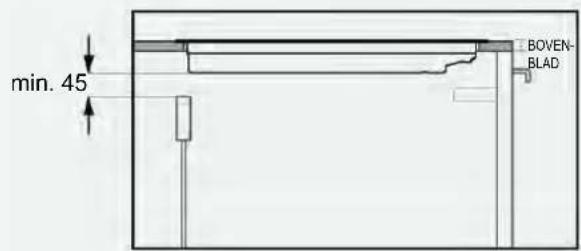

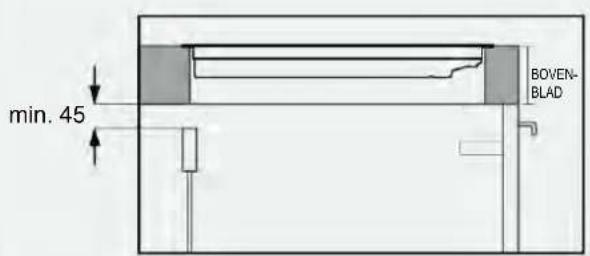

6.4 Diktes van het bovenblad

min. 45 BOVEN- BLAD

Meubels met dikke bovenbladen: zorg voor een opening van minstens 45 mm aan de achterkant tussen het bovenblad en de achterste balk.

min. 45 BOVEN- BLAD

Meubels met bovenbladen van beperkte dikte: zorg voor een opening van minstens 45 mm aan de achterkant tussen de kookplaat en de achterste balk.

7 Inbouwafmetingen

• Het keukenblad moet worden gevormd volgens de volgende diagrammen;
• De achterkant van het meubel moet openingen hebben; volg de onderstaande diagrammen;

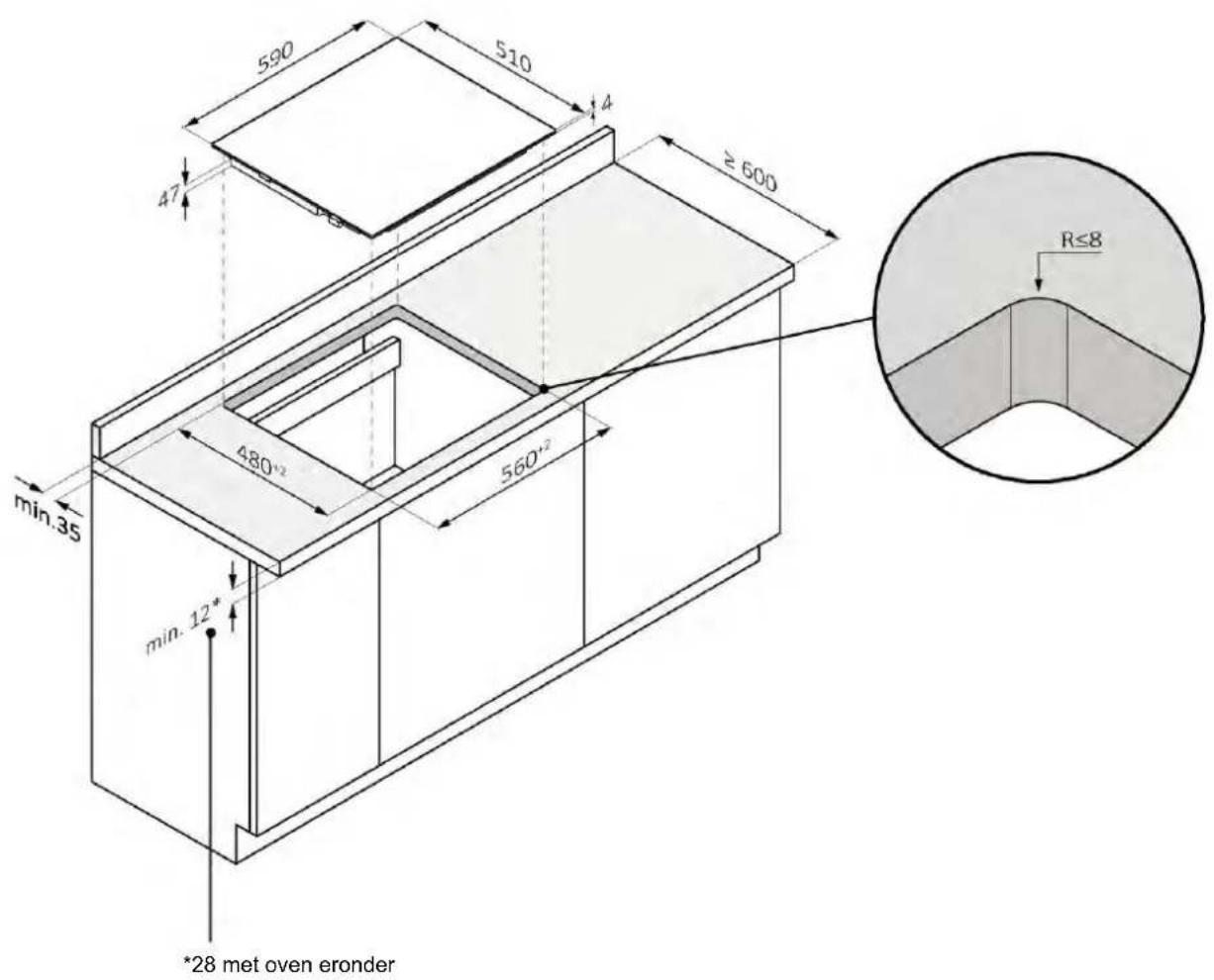

7.1 Kookplaat 60

standaard installatie

590 510 4 ≥ 600 47 min.35 480°2 560°2 min.12+ *28 met oven eronder R≤8

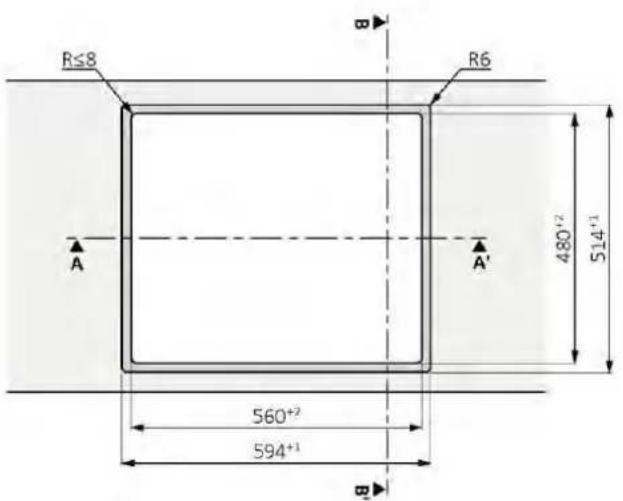

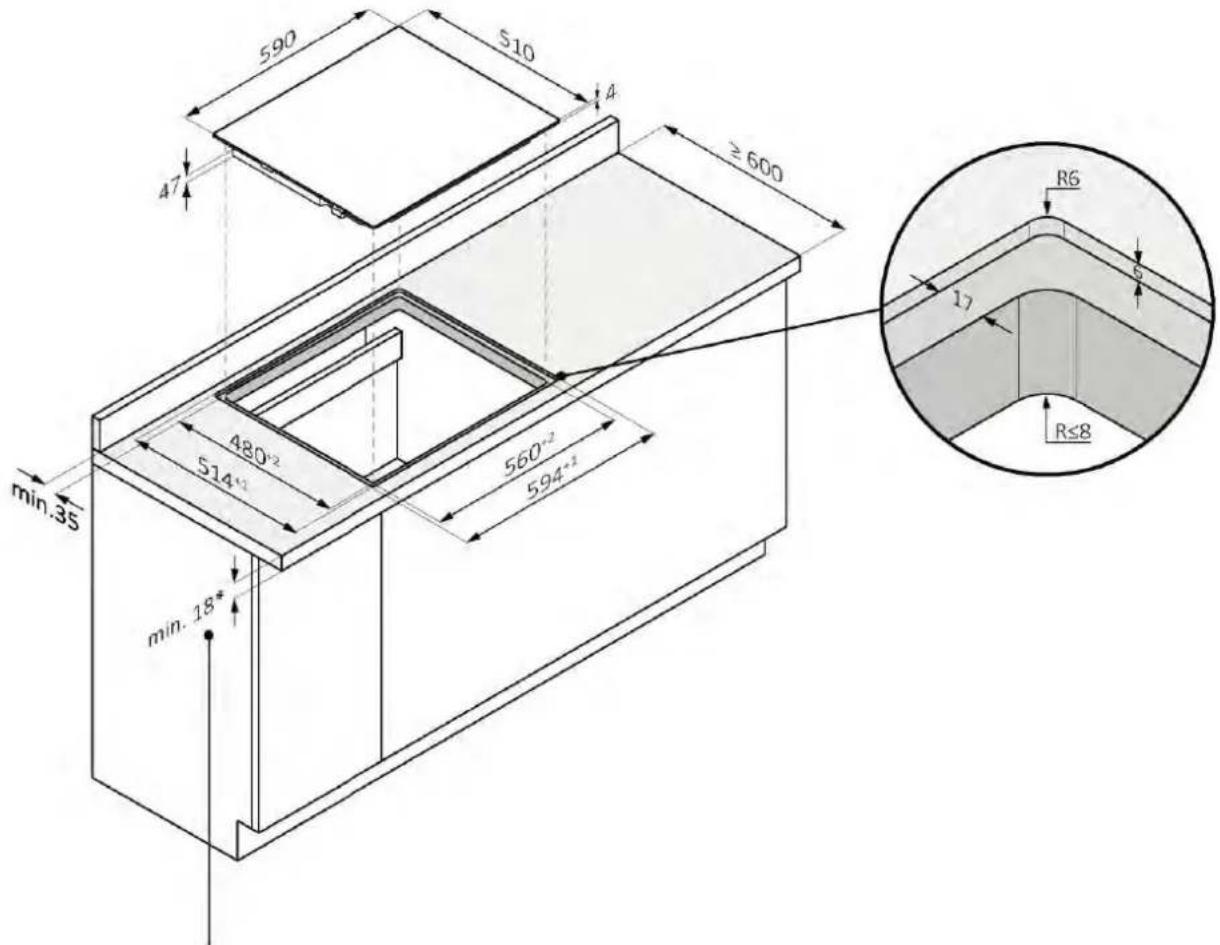

7.1 Kookplaat 60

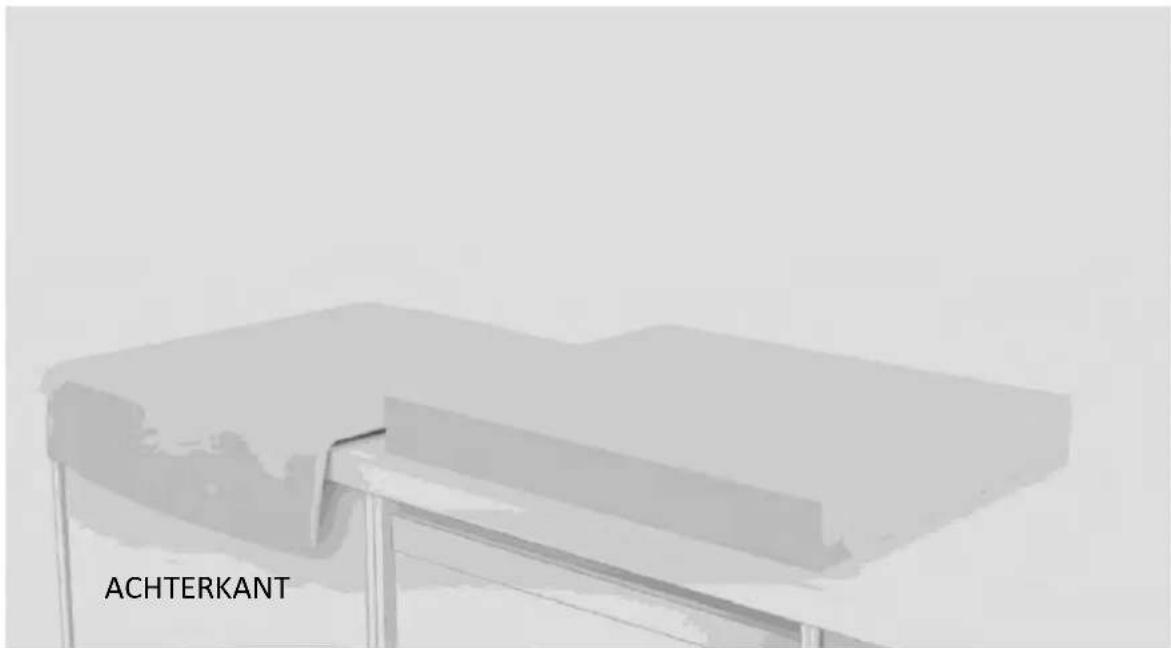

vlak geïntegreerde installatie

LET OP: niet beschikbaar voor producten met afgeschuind glas.

590 510 4 ≥ 600 47 min.35 480°2 514°2 560°2 594°2 min.18* R6 17 R≤8

*28 met oven eronder

R≤8 R6 A A' 480+2 514+1 560+2 594+1 B

590 560*2 594*1

Sectie A-A'

510 480*2 514*1

Sectie B-B'

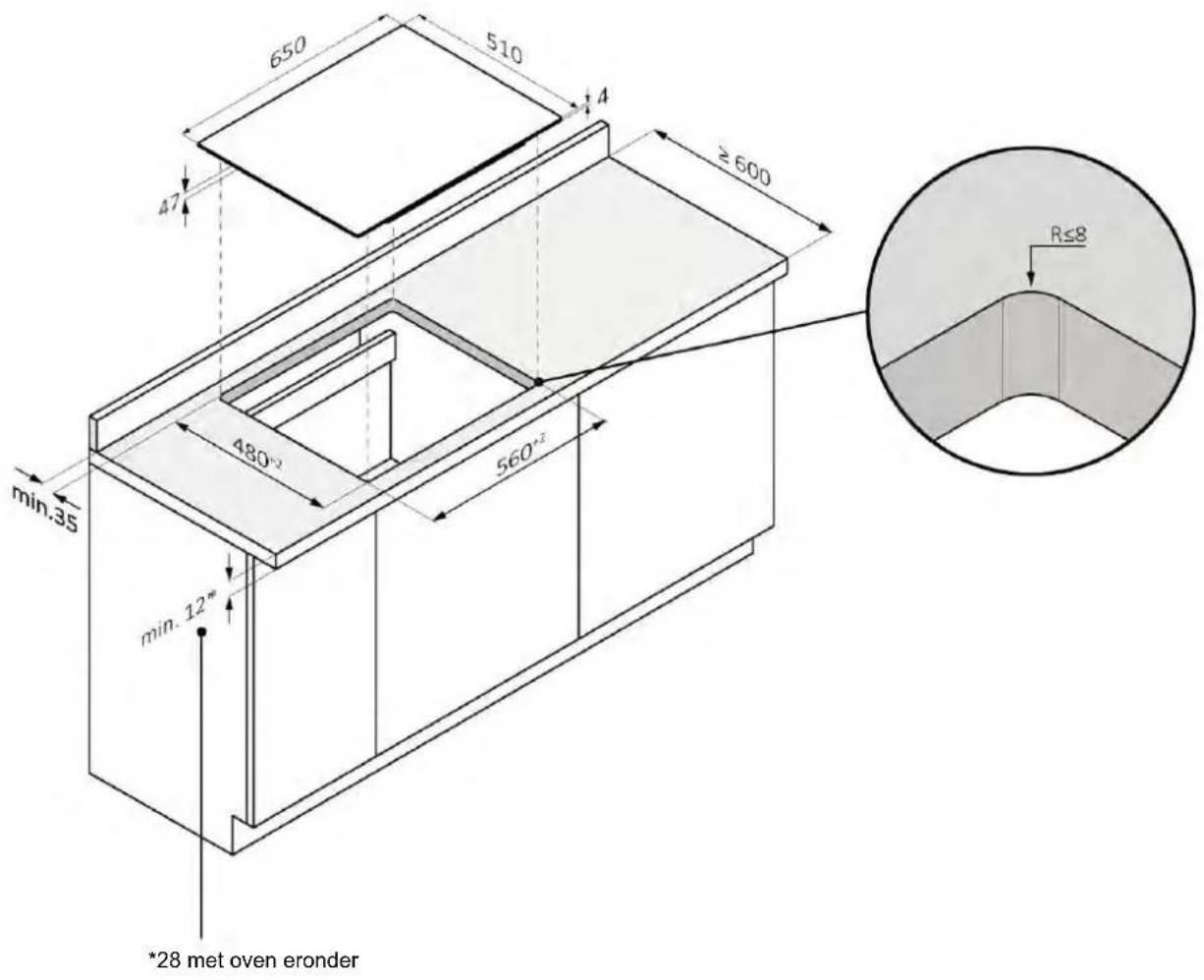

7.2 Kookplaat 65

standaard installatie

650 510 4 ≥ 600 47 min.35 480° 560° min.12" *28 met oven eronder R≤8

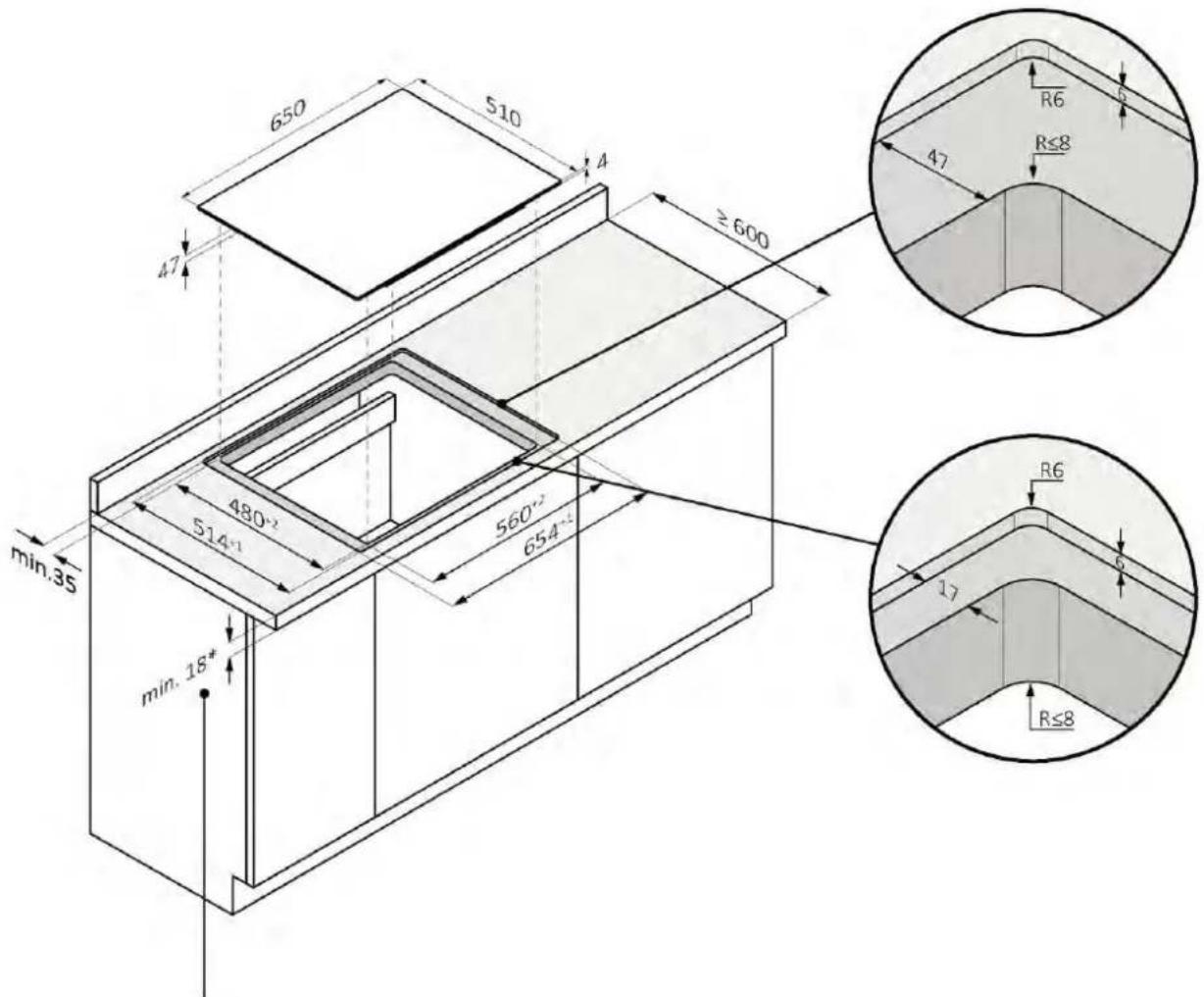

7.2 Kookplaat 65

vlak geïntegreerde installatie

LET OP: niet beschikbaar voor producten met afgeschuind glas.

650 510 4 ≥ 600 47 min.35 480°2 514°1 560°2 654°1 min. 18# R6 47 R≤8 R6 17 R≤8

*34 met oven eronder

R≤8 R6 A A' 480*2 514*1 560*2 654*1 B

650 560⁺² 654⁺¹ Sectie A-A¹

510 480+2 514+1 Sectie B-B'

7.3 Kookplaat 80

standaard installatie

800 520 4 ≥ 600 47 min. 35 490+2 min. 57 750+2 min. 12* *28 met oven eronder R≤8

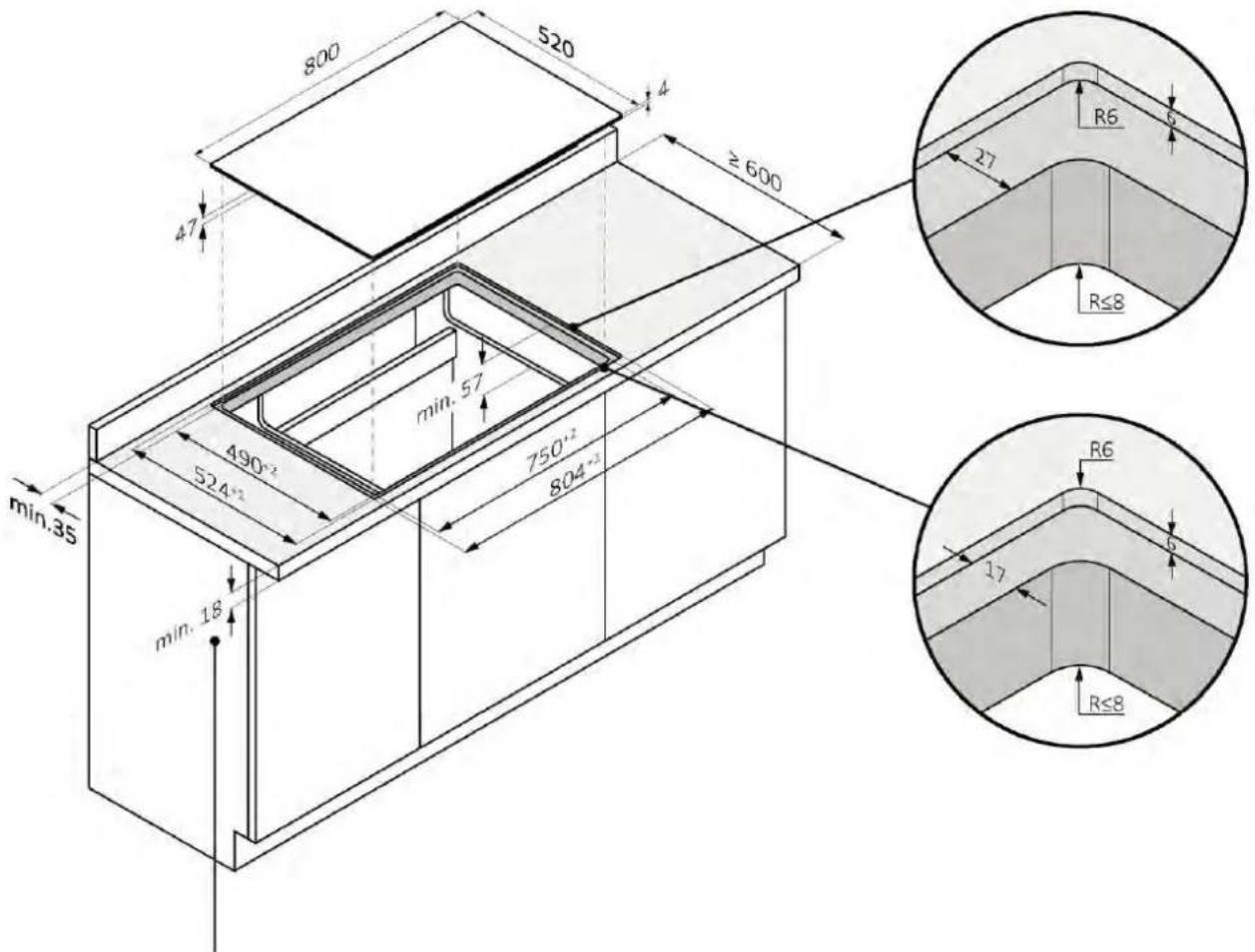

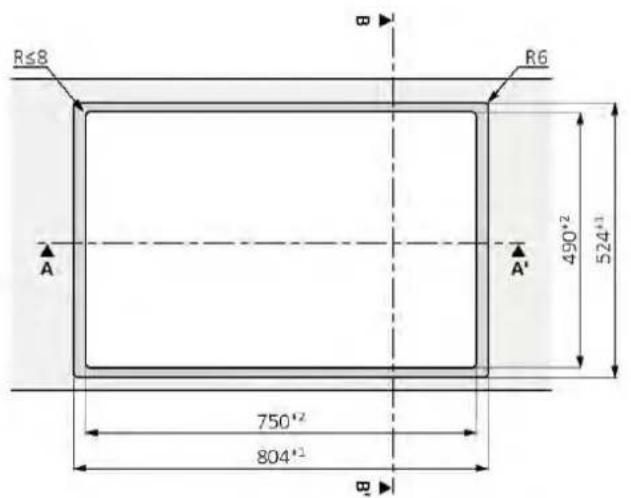

7.1 Kookplaat 80

vlak geïntegreerde installatie

LET OP: niet beschikbaar voor producten met afgeschuind glas.

800 520 4 ≥ 600 47 min. 35 490°² 524°² min. 18 750°² 804°² R6 21 R≤8 R≤8 R6 17

*34 met oven eronder

R≤8 A 750°2 804°1 B R6 490°2 524°1 B

800 750*2 804*1 27

Sectie A-A'

510 490°² 524°¹ 17

Sectie B-B'

8.1 Veiligheidswaarschuwingen

Neem de volgende waarschuwingen in acht om de elektrische aansluiting van het product veilig uit te voeren:

• Onjuist uitgevoerde reparaties, installatie en onderhoud kunnen de gebruiker ernstig in gevaar brengen;
• De fabrikant aanvaardt geen aansprakelijkheid voor directe of indirecte schade veroorzaakt door onjuiste installatie-, onderhouds- of reparatiewerkzaamheden.
  Ook is de fabrikant niet aansprakelijk voor schade veroorzaakt door de afwezigheid of de onderbreking van de aardgeleider (bijv. elektrische schok);
• Laat de kookplaat alleen aansluiten op het elektriciteitsnet door een gekwalificeerde technicus die bekend is met en voldoet aan de plaatselijke voorschriften en aanvullende regels van het plaatselijke elektriciteitsbedrijf;
• Het product valt onder beschermingsklasse I en kan alleen worden gebruikt als het is voorzien van een aardgeleider;
• Het product moet spanningsvrij zijn tijdens de installatie;
• Plaats tijdens de installatie geen metalen voorwerpen, zoals messen, vorken, lepels en deksels, op het oppervlak van de kookplaat, omdat deze heet kunnen worden;
• Sluit het product alleen aan met de meegeleverde kabel;
• Het product moet worden aangesloten op een correct aangelegd elektrisch systeem;
• Bij schade door verkeerde aansluiting vervalt de garantie.
• Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, diens serviceagent of hooggekwalificeerde personen om gevaar te voorkomen.
• De aansluiting op een betrouwbaar aardingssysteem is essentieel en verplicht.
• Dit apparaat mag alleen worden geïnstalleerd en geaard door een voldoende gekwalificeerd persoon.
• Koppel het apparaat los van het elektriciteitsnet voordat u er werkzaamheden of onderhoud aan uitvoert.
• Dit apparaat moet worden aangesloten op een circuit met een werkschakelaar die de stroombron volledig afsluit.
• Wijzigingen aan het elektrische systeem van het huis mogen alleen worden uitgevoerd door een gekwalificeerde elektricien.
• Als u deze aanbevelingen niet opvolgt, kan dit een elektrische schok of de dood tot gevolg hebben.

- De kookplaat moet worden aangesloten op het elektriciteitsnet via een omnipolaire scheidingsinrichting die een contactscheiding garandeert die voldoet aan overbelastingscategorie III. Deze inrichting moet bestand zijn tegen de maximale aangesloten belastingen en voldoen aan de geldende voorschriften.

LET OP: om gevaar door het onbedoeld resetten van de thermische beveiliging te voorkomen, mag het apparaat niet worden gevoed door een extern schakelapparaat, zoals een timer, en mag het niet worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld.

- Elektrische voedingskabel: het apparaat is voorzien van een stroomkabel die moet worden aangesloten op het thuisnetwerk. Let op de verschillende aansluitmogelijkheden, afhankelijk van het type elektriciteitsvoorziening in huis, op het betreffende schema. Op het typeplaatje staat ook de toegestane aansluitspanning voor dit apparaat en het bijbehorende opgenomen vermogen vermeld.

8.2 Instructies

Opgenomen vermogen

Zie het typeplaatje van het product.

Stroomonderbreker

We raden het gebruik aan van een automatische differentieelschakelaar (stroomonderbreker) met uitschakelstroom die voldoet aan de huidige regelgeving.

Scheidingsapparaten

Als deze moet worden gebruikt, moet de oven worden aangesloten op het elektriciteitsnet via een omnipolaire scheidingsinrichting die een contactscheiding garandeert die voldoet aan overspanningscategorie III. Deze inrichting moet bestand zijn tegen de maximale aangesloten belastingen en voldoen aan de geldende normen.

LET OP: om gevaar door het onbedoeld resetten van de thermische beveiliging te voorkomen, mag het apparaat niet worden gevoed door een extern schakelapparaat, zoals een timer, en mag het niet worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld. Het product is niet ontworpen om te worden bediend door een externe timer of een apart afstandsbedieningssysteem.

Elektrische voedingskabel

Het product is voorzien van een voedingskabel die moet worden aangesloten op het thuisnetwerk.

Let op de verschillende aansluitmogelijkheden, afhankelijk van het type elektriciteitsvoorziening in huis, op het betreffende schema. Op het typeplaatje staat ook de toegestane aansluitspanning voor dit apparaat en het bijbehorende opgenomen vermogen vermeld.

De voedingskabel vervangen

Vervang de kabel niet zelf. Neem contact op met het erkende servicecentrum.

Elektrische voedingskabel

Het product is voorzien van een voedingskabel die moet worden aangesloten op het thuisnetwerk.

Let op de verschillende aansluitmogelijkheden, afhankelijk van het type elektriciteitsvoorziening in huis, op het betreffende schema. Op het typeplaatje staat ook de toegestane aansluitspanning voor dit apparaat en het bijbehorende opgenomen vermogen vermeld.

De voedingskabel vervangen

Vervang de kabel niet zelf. Neem contact op met het erkende servicecentrum.

8.3 Ander advies

Voor het gebruik van elk huishoudelijk apparaat moeten bepaalde basisregels worden nageleefd:

• Trek niet aan de voedingskabel om het apparaat los te koppelen van de voeding;
• Raak het apparaat niet aan met natte of vochtige handen of voeten;
  • Over het algemeen wordt het gebruik van adapters, stekkerdozen of verlengsnoeren afgeraden;
• Schakel het apparaat uit en wijzig er niets aan als er een storing optreedt en/of de prestaties afnemen.

8.4 Aansluitschema

Houd u aan de plaatselijke voorschriften en aanvullende voorschriften van het plaatselijke elektriciteitsbedrijf.

Het apparaat aansluiten

Neem de aansluitgegevens op het typeplaatje in acht.

Maak de aansluiting uitsluitend volgens het betreffende schema:

• BR: bruin
• BL: blauw
  • YE/GN: geel en groen
• BK: zwart
  • GY: grijs

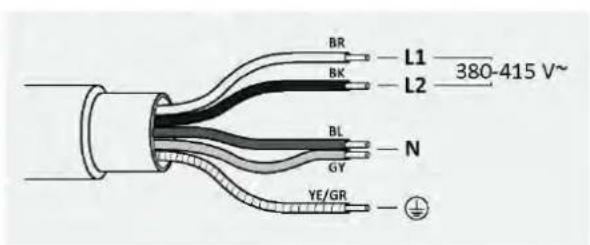

BR L1 380-415 V~ BK L2 BL N GY YE/GR

380-415 V \~ 2N 50/60 Hz

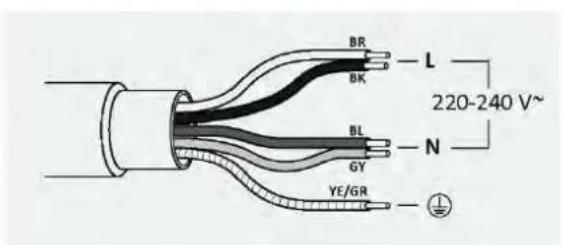

BR L BK 220-240 V~ BL N GY YE/GR

220-240 V \~ 50/60 Hz

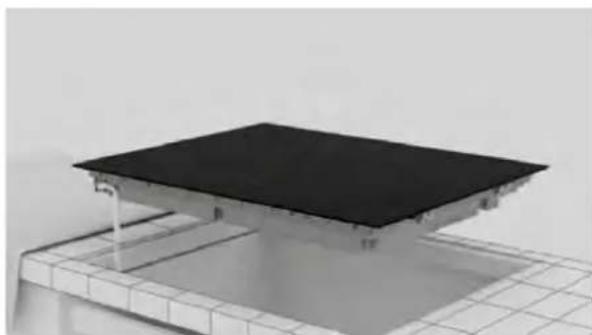

9.1 Belangrijke waarschuwingen

• Verwijder eventuele dwarslatten (sporen) die zich bevinden in het gebied van het gat van het werkblad;
• Ter bescherming tegen het binnendringen van vocht en vloeistoffen moeten alle snijvlakken worden afgedicht met een geschikt product;
• Het product moet perfect horizontaal staan;

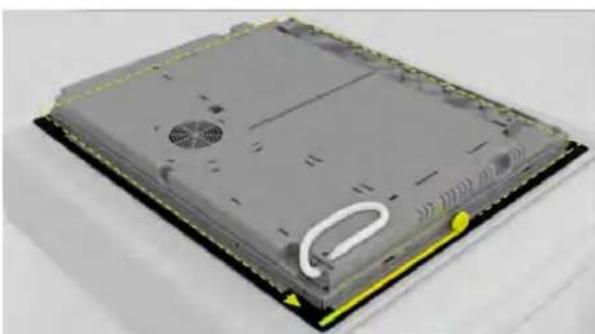

• Controleer voor de installatie of de pakking van de kookplaat goed op zijn plaats zit (foto 1).

foto 1

- Het steunvlak van de kookplaat moet perfect glad zijn zodat deze gelijkmatig ligt en de aangebrachte pakking een voldoende afdichting kan garanderen (foto 2).

foto 2

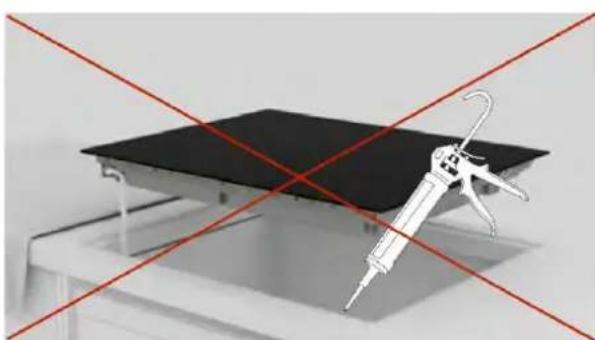

- Bevestig de kookplaat niet met siliconen of andere lijm! Een dergelijke bevestiging zou het product beschadigen als het gedemonteerd zou worden (Foto. 3).

foto 3

9.2 Installatie stap-voor-stap

De volgende afbeeldingen tonen de installatiefasen van het product.

Standaard installatie

U kunt de installatievideo van het product bekijken door de Qr-code te scannen

of door op de volgende

Vlak geïntegreerde installatie

U kunt de installatievideo van het product bekijken door de Qr-code te scannen

of door op de volgende

ACHTERKANT

1

Gebruik het gereedschap dat wordt vermeld in het hoofdstuk "Installatiegereedschap" van de handleiding. Leg een doek naast de verpakking van het product om de kookplaat erop te leggen;

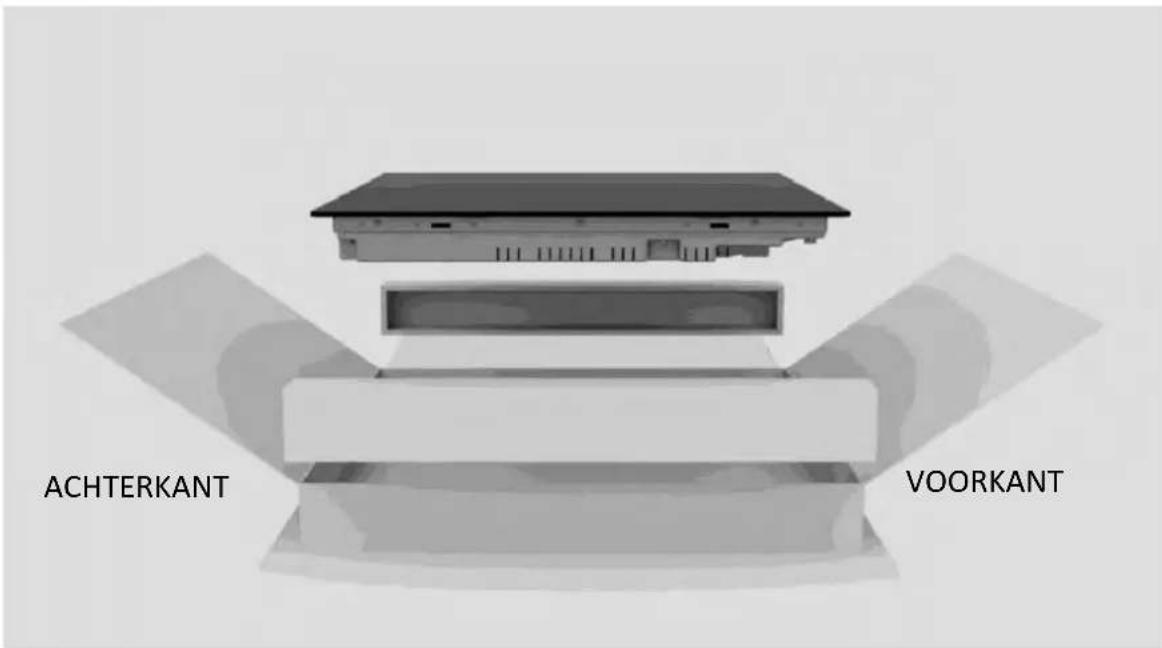

ACHTERKANT VOORKANT

2

Draag handschoenen. Verwijder de verpakking en het verpakkingsmateriaal en zorg ervoor dat u het glas van de kookplaat niet beschadigt;

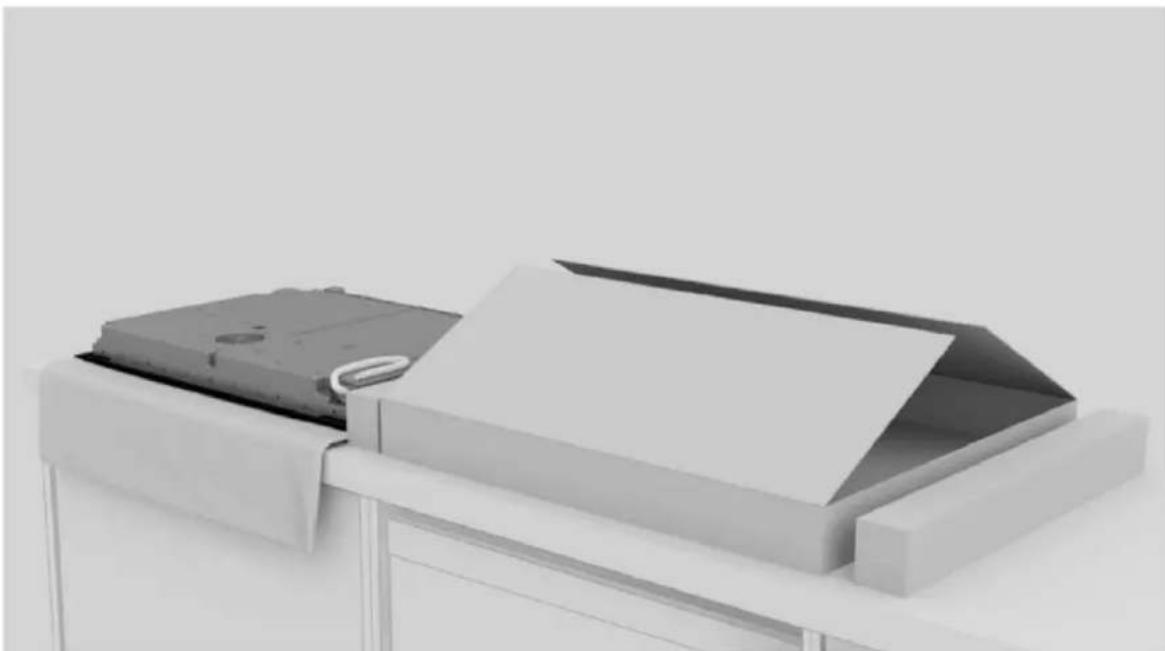

Leg de kookplaat ondersteboven op de doek die u naast de verpakking heeft gelegd;

Breng de pakking aan rondom de omtrek;

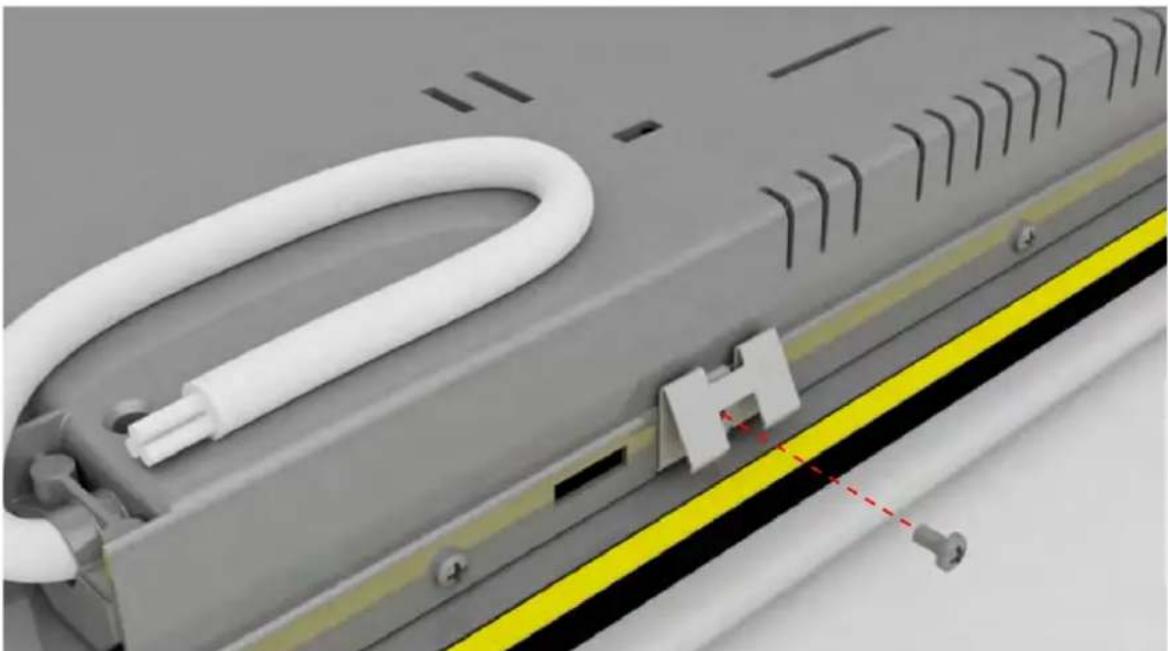

Bevestig de klemmen aan de korte zijden van de kookplaat;

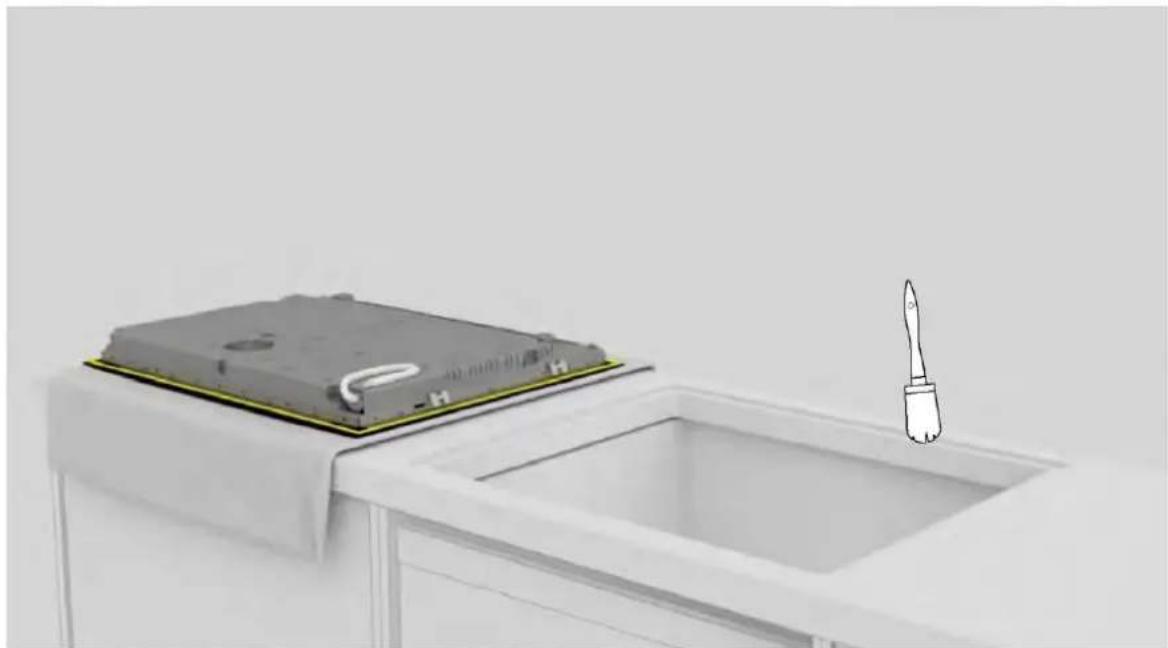

Reinig de rand van de inbouw-uitsparing;

Sluit de elektrische voedingskabel aan volgens het aansluitschema in het hoofdstuk "Aansluiting op het elektriciteitsnet" van de handleiding (er mogen zich geen andere voorwerpen op de kookplaat bevinden tijdens de aansluiting op het elektriciteitsnet).

Plaats de kookplaat centraal in de uitsparing. Zorg ervoor dat de pakking van de kookplaat op het werkblad rust voor een goede afdichting.

a. b.

a. Voor standaardinstallatie: installatie voltooid; b. Voor vlak met het werkblad geïntegreerde installatie: ga te werk zoals aangegeven op de volgende pagina's;

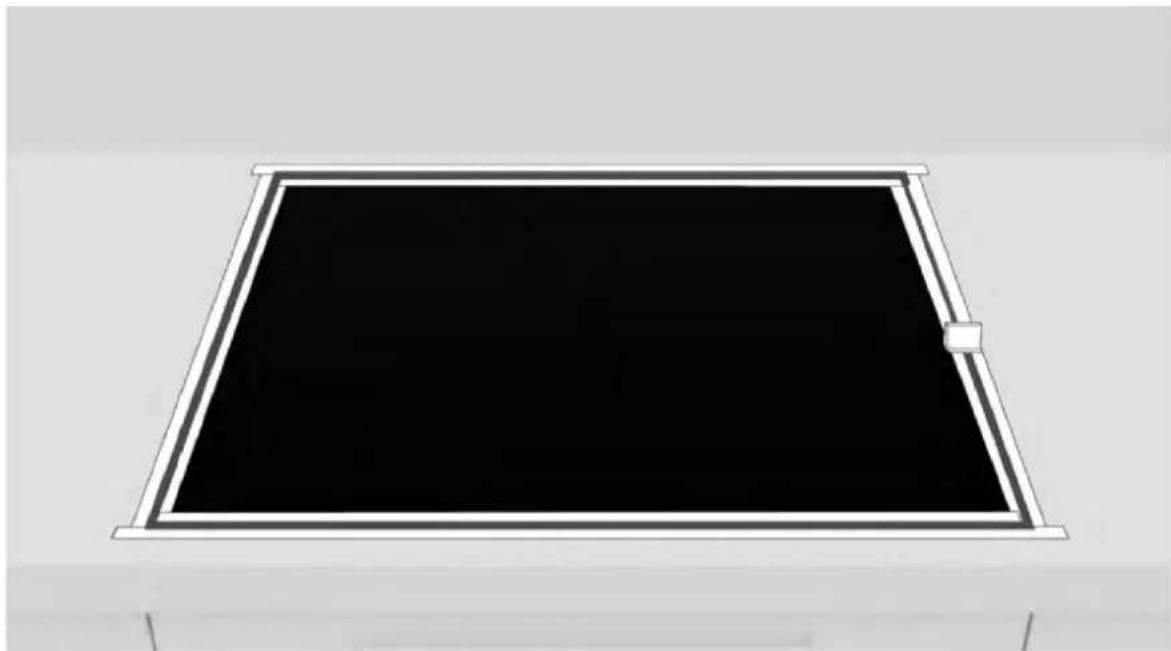

Breng tape aan op zowel de binnen- als buitenkant van de rand;

Breng siliconen aan.

9 Installatie-instructies

Verwijder overtollige siliconen;

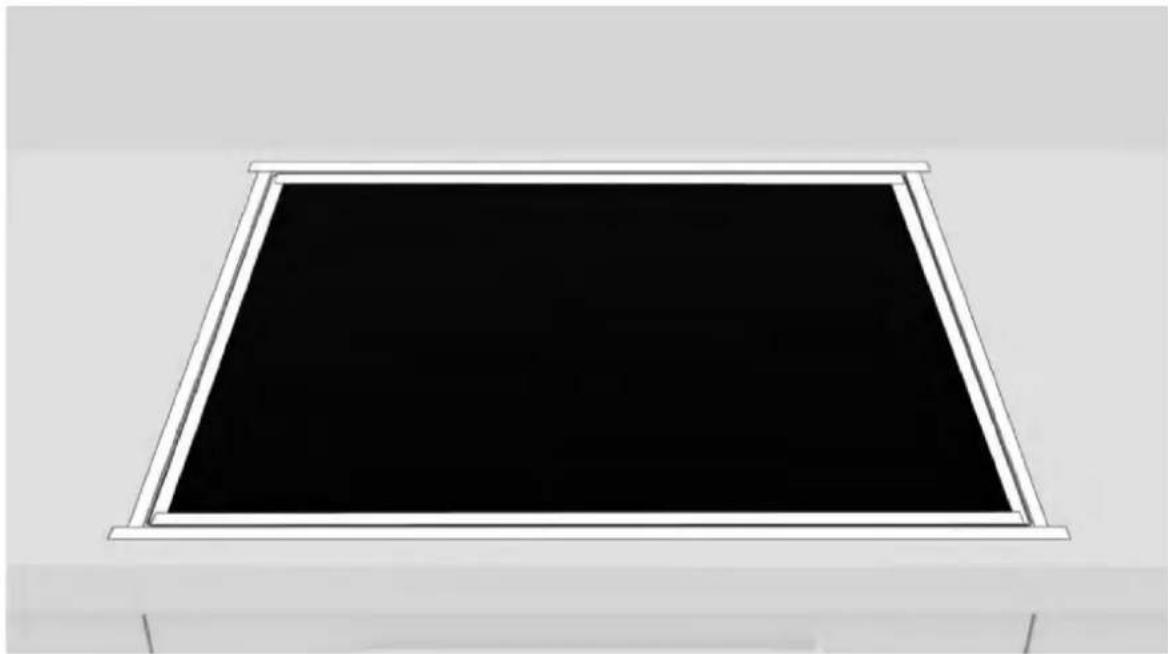

Verwijder de tape en maak de randen schoon;

24 uur

14

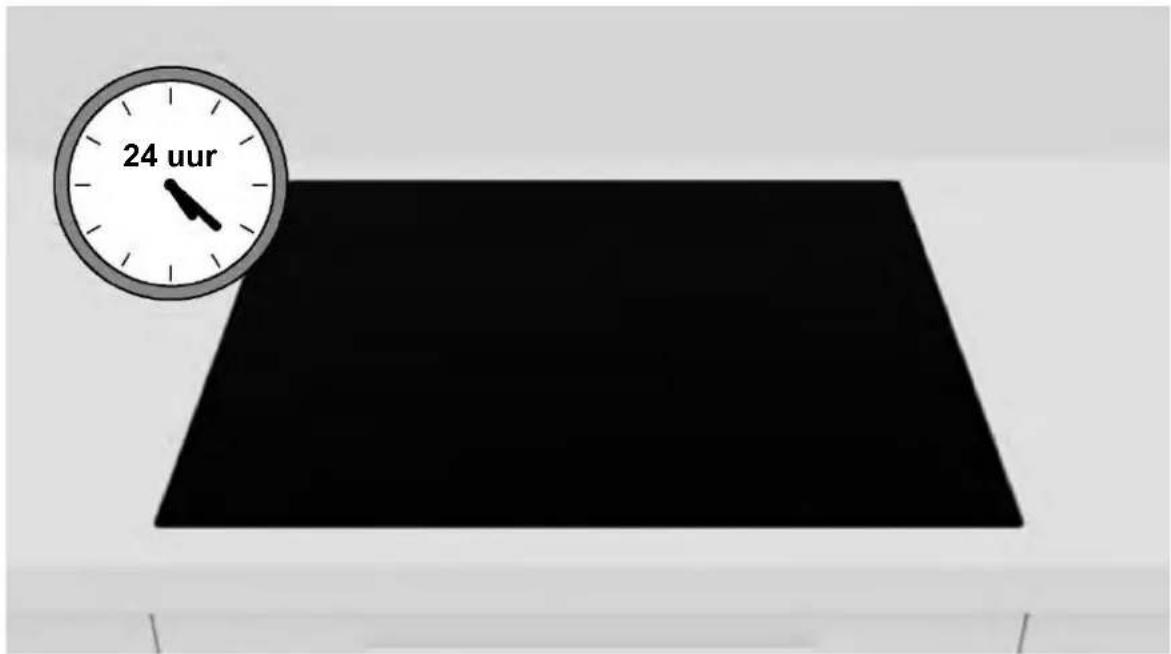

Wacht 24 uur voordat u het apparaat voor het eerst inschakelt;

Aan het einde van de installatie:

• Informeer de gebruiker over de basisfuncties;
• Informeer de gebruiker over alle aspecten die relevant zijn voor een veilig gebruik van en omgang met de kookplaat;
• Overhandig de accessoires en instructies voor gebruik en montage aan de gebruiker, die ze op een veilige plaats moet bewaren.

Verwijder na de installatie de beschermfolie, de tape en al het andere verpakkingsmateriaal.

WAARSCHUWING: Het product heeft voldoende ventilatie nodig voor een normaal ruik. Blokkeer de ventilatieopeningen om geen enkele reden.

OPMERKING: Het uiterlijk van het product is afhankelijk van het gekozen model.

11

Eerste inbedrijfstelling

Wanneer het product voor het eerst wordt gebruikt, is de kookplaat ingesteld op het maximaal bereikbare vermogen. Met behulp van de energiebeheerfunctie kunnen verschillende vermogenslimieten worden gekozen op basis van het distributienetwerk van het huis.

Het energiebeheer instellen

Het is mogelijk om een maximaal vermogensopnameniveau in te stellen voor de inductiekookplaat door te kiezen tussen verschillende vermogensbereiken. Inductiekookplaten kunnen het vermogen automatisch beperken om overbelasting te voorkomen.

De energiebeheerfunctie activeren:

• Zet de kookplaat aan en druk tegelijkertijd op
• De timerindicator geeft "P8" weer, d.w.z. vermogensniveau 8. De standaardmodus is 7,4 kW.

Een ander niveau kiezen

• Schuif de regelaar naar links en rechts om het niveau voor energiebeheer te wijzigen.
• Er zijn 8 vermogensniveaus, van "P1" tot "P8". Het niveau wordt weergegeven door de timerindicator:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12

Demontage van het product

• Haal de stekker van het product uit het stopcontact;
• Til het product een beetje op en trek het volledig naar buiten;
• Dit product beschadigt het meubel niet, dat ook kan worden gebruikt met een nieuw apparaat.
