| Vrsta izdelka | Vgradna indukcijska kuhalna plošča |
| Znamka | Haier |
| Model | HAIF64IRB1S |
| Širina | 59 cm |
| Globina | 51 cm |
| Višina | 4,7 cm |
| Teža | Približno 12 kg |
| Napajalna napetost | 220-240 V~ ali 380-415 V~ 2N, 50/60 Hz |
| Največja moč | 7,4 kW (nastavljivo od 2 do 7,4 kW) |
| Število kuhalnih območij | 4 indukcijska kuhalna območja |
| Vrsta upravljanja | Dotično upravljanje z drsnikom |
| Funkcija upravljanja moči | Da, 8 stopenj moči (P1 do P8) |
| Časovnik | Da, vgrajen |
| Čiščenje | Steklokeramična površina, čiščenje z mehko krpo in posebnim čistilom |
| Varnost | Otroška ključavnica, samodejni izklop, zaščita pred pregrevanjem |
| Indeks popravljivosti | Ni naveden |
Pogosto zastavljena vprašanja - HAIF64IRB1S HAIER
Vprašanja uporabnikov o HAIF64IRB1S HAIER
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš štedilnik v formatu PDF brezplačno! Poiščite svoja navodila HAIF64IRB1S - HAIER in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. HAIF64IRB1S znamke HAIER.
NAVODILA ZA UPORABO HAIF64IRB1S HAIER
1 Sigurnosna upozorenja za ugradnju str. 2
3 Dimenzije ploče za kuhanje str. 4 – 9
3.1. Širina 60
3.2. Širina 65
3.3. Širina 80
4 Alati za ugradnju str. 10
4.1. Standardni ugradbeni
4.2. Ugradbena gornja ploča
5 Udaljenosti ugradnje str. 11
5.1. Mjere opreza
Ta priročnik za namestitev je namenjen proizvajalcem kuhinj, ki bodo prevzeli te izdelke. Za zagotavljanje varnosti in doseganje najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Preden montažo si zabeležite serijsko številko, saj jo boste morda potrebovali v primeru popravil. Pred uporabo preverite, ali je prišlo do poškodb med prevozom in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite na varni razdalji stran od otrok.
i OPOMBA: Lastnosti, slike v priročniku in dodatna oprema izdelka se lahko razlikujejo glede na kupljeni model.
kazalo
1 Varnostna opozorila za namestitev str. 2
2 Kam namestiti izdelek str. 3
2.1 Več priporočil
3 Mere kuhalne plošče str. 4–9
3.1 Širina 60
3.2 Širina 65
3.3 Širina 80
4 Oprema za namestitev str. 10
4.1 Standardna vgradnja
4.2 Vgradnja žica-zgornja stranica
5 Razdalje namestitve str. 11
5.1 Previdnostni ukrepi
7.1 Kuhalna plošča 60
7.2 Kuhalna plošča 65
7.3 Kuhalna plošča 80
8 Priključitev na električno omrežje str. 20–22
8.1 Varnostna opozorila
8.2 Navodila
8.3 Več priporočil
8.4 Shema povezave
9 Navodila za namestitev str. 24–31
9.1 Opozorila
9.2 Namestitev po korakih
10 Dostava uporabniku str. 32
11 Prva uporaba str. 32
12 Demontaža izdelka str. 32
Med montažo izdelka upoštevajte ta navodila.
Vaša varnost je za nas zelo pomembna. Pred uporabo pečice natančno preberite te informacije;
- Montažo mora izvesti usposobljen tehnik, ki mora poznati in upoštevati zakone, ki veljajo v državi namestitve, in navodila proizvajalca.
- Če je za odpravo napak, ki so posledica nepravilne namestitve, potrebna pomoč proizvajalca, takšna pomoč ni zajeta v garanciji;
• Pred uporabo gospodinjskega aparata odstranite embalažni material;
- Po odstranitvi embalaže izdelka preverite, da ni poškodovan in se v primeru težav pred namestitvijo obrnite na servisni center, izdelka pa ne priključite na električno omrežje;
- Zaradi poškodovanega izdelka lahko pride do kratkega stika, električnega udara, začetka požara in drugih nevarnosti;
- Preverite, će embalaža vsebuje dodatke ali potrošni material (vrečke z vijaki, dokumenti, brošure ipd.) ter jih po potrebi odstranite in pospravite;
- Izdelek lahko namestite na delovno površino ali ga poravnate z njo;
- Pred namestitvijo gospodinjskega aparata zagotovite zadostno prezračevanje, ki omogoča pravilno kroženje svežega zraka, potrebnega za hlajenje in zaščito notranjih komponent. Glede na vrsto namestitve izvedite odprtine, navedene na slikah. Kuhalno ploščo vedno pritrdite na pohištvo s sponkami/vijaki, ki so priloženi gospodinjskemu aparatu.
- Delovanje kuhalne plošče pri nazivnih frekvencah ne zahteva dodatnih posegov ali namestitev.
- Če je za odpravo napak zaradi nepravilne namestitve potrebna pomoč proizvajalca, takšna pomoč ni vključena v garancijo. Upoštevajte navodila za namestitev, ki ste jih prejeli od usposobljenega osebja.
- Nepravilna namestitev lahko povzroči škodo ali poškodbe oseb, živali ali premoženja. Proizvajalec ne prevzema odgovornosti za takšno škodo ali poškodbe;
- Varna uporaba je zagotovljena le, če je bila namestitev izvedena pravilno in po teh navodilih. V primeru poškodbe zaradi nepravilne montaže je odgovorna oseba, ki je namestila izdelek;
• Med namestitvijo gospodinjski aparat ne sme biti priključen na električno omrežje.
- Priporočljivo je, da med namestitvijo nosite zaščitne rokavice, da preprečite ureznine;
• Garancija ne krije škode, ki nastane zaradi nepravilne namestitve;
- V primeru nepravilne namestitve, nedovoljenih posegov v aparat in neustrezne povezave veljavnost garancije za izdelek preneha;
- Prepričajte se, da napajalni kabel izdelka po vgradnji ni zlahka dostopen;
- Po montaži napajalni kabel ne sme priti v stik z gibljivimi deli kuhinjskih komponent (npr. predalom) in ne sme biti izpostavljen mehanskim obremenitvam;
• Ta izdelek med uporabo zahteva stalno prezračevanje. Ne pokrivajte dovodnih odprtin; - Pri dostavi izdelka končnemu uporabniku mora tehnik zagotoviti pravilno namestitev;
- Ta izdelek namestite in uporabljajte v zaprtem, pokritem, suhem in dobro prezračevanem prostoru;
- Izdelka ne nameščajte v odprto okolje, izpostavljeno vremenskim vplivom;
• Ta izdelek je zasnovan za uporabo do največje nadmorske višine 2000 metrov; - Izdelek namestite v bližini električne vtičnice;
- Izdelek uporabljajte le, če je vstavljen v vgradno odprtino, sicer obstaja nevarnost poškodb in opeklin;
- Kuhalne plošče ne nameščajte na nehlajeno pečico, sušilni stroj, pomivalni stroj ali hladilnik. Priporočamo tudi, izdelka ne nameščate nad pralni stroj. Kuhalno ploščo lahko namestite nad hlajeno pečico;
2.1 Več priporočil
- Delovno ploščo natančno oblikujte z uporabo potrebnih orodij, odvisno od materiala, ki ga želite rezati. Površine, ki jih je treba izrezati morajo biti zatesnjene ali drugače odporne proti prodiranju vlage;
- Delovna površina mora biti oblikovana v skladu s shemami iz tega priročnika. Kuhalna površina mora biti v popolnoma vodoravnem položaju. Preverite, ali je tesnilo pod kuhalno površino, če je na voljo, pravilno nameščeno;
- Med namestitvijo si pomagajte mehko krpo, da ne poškodujete kuhalne plošče in delovne površine;
OPOZORILO: Nevarnost požara in poškodbe zaradi odprtega ognja. Odprti ogenj (npr. sveča) hranite stran od izdelka.

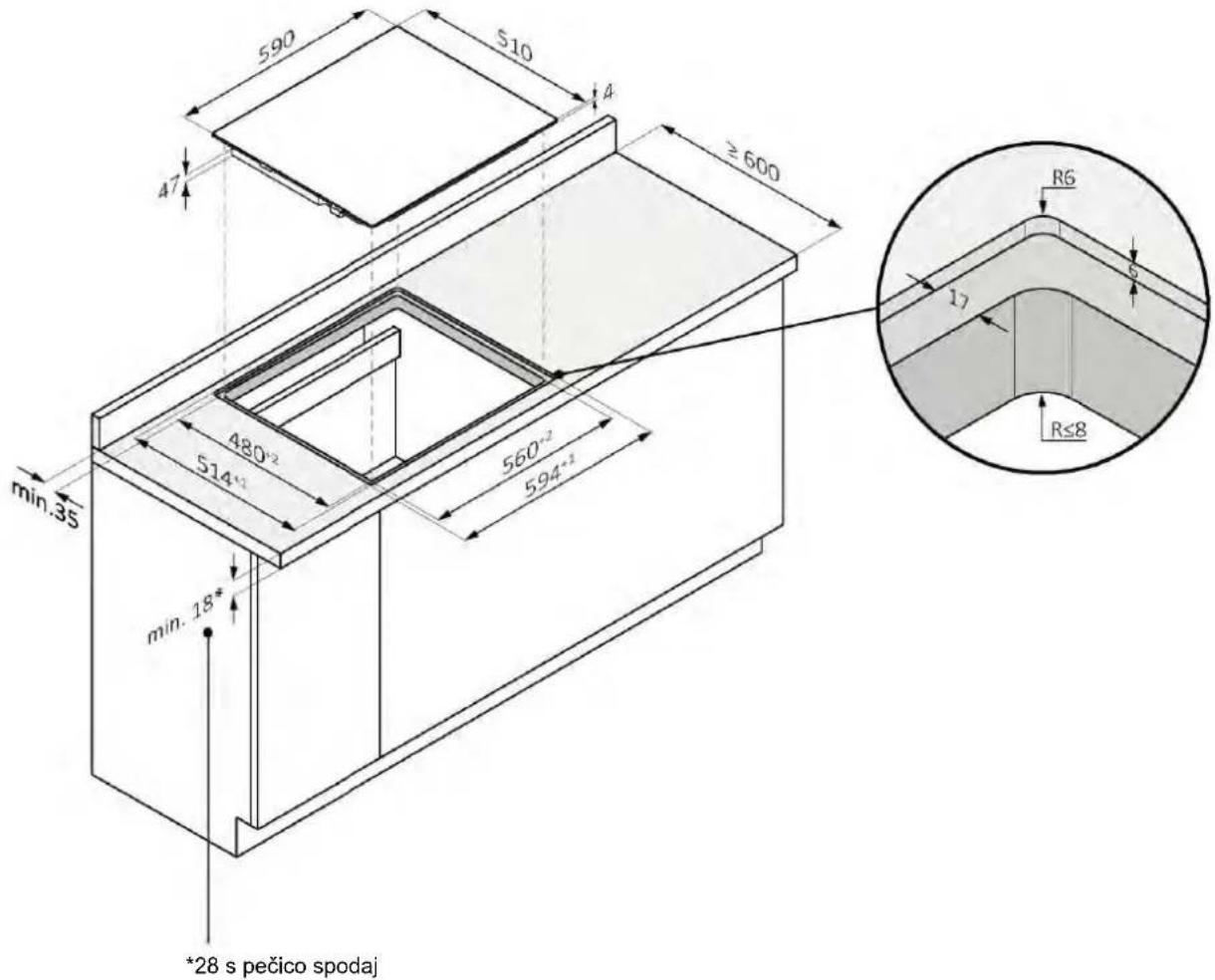

3.1 Širina 60
Dimenzije v mm

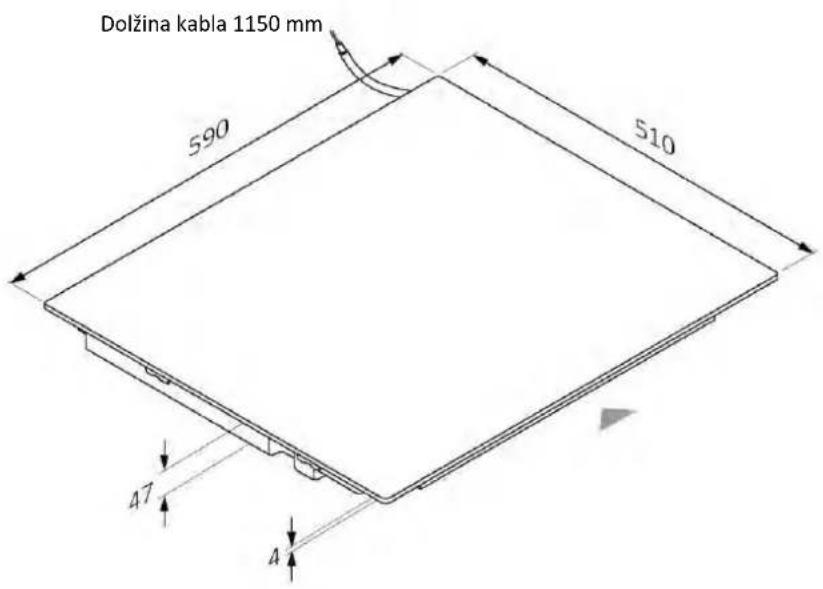

Aksonometrični pogled od zgoraj

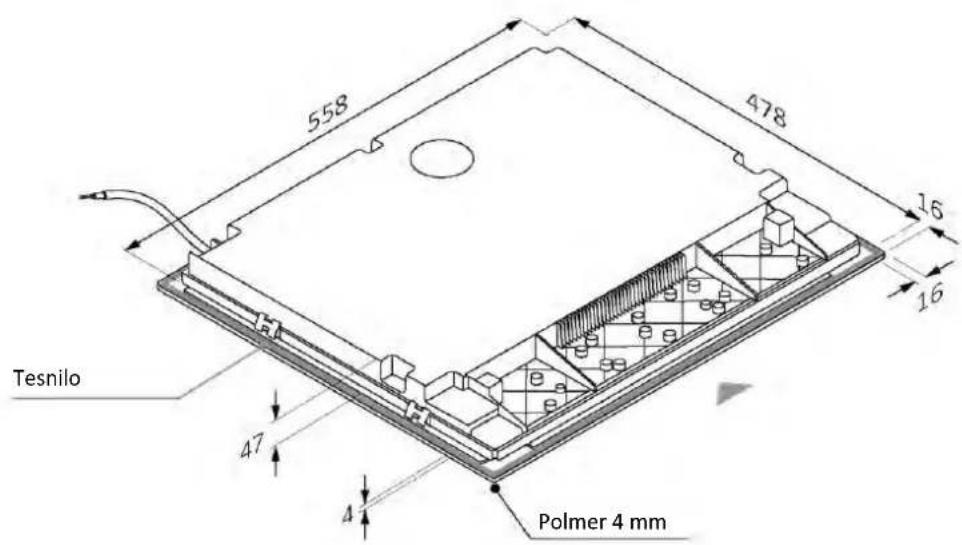

Aksonometrični pogled od spodaj
3.1 Širina 60
Dimenzije v mm

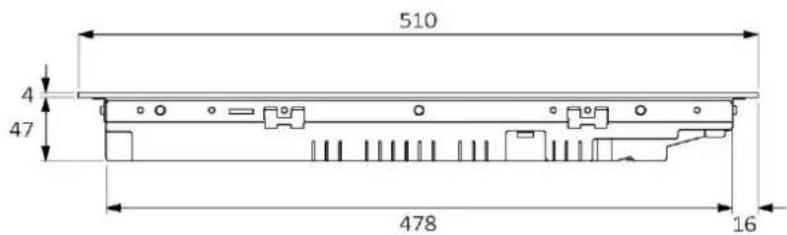

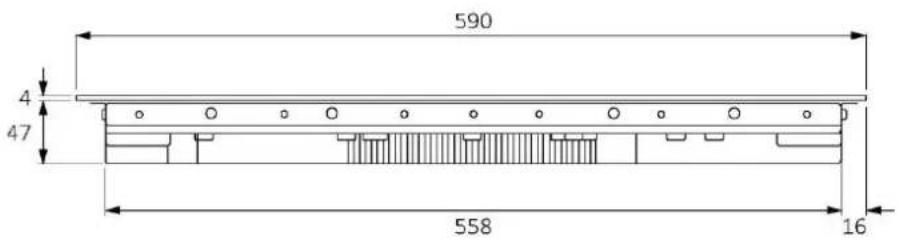

Pogled od spredaj
Pogled s strani
kode izdelkov
HAIF64DCS
HAMT68IRB1S
HAMT66IRCS
HAIF64IRB1S

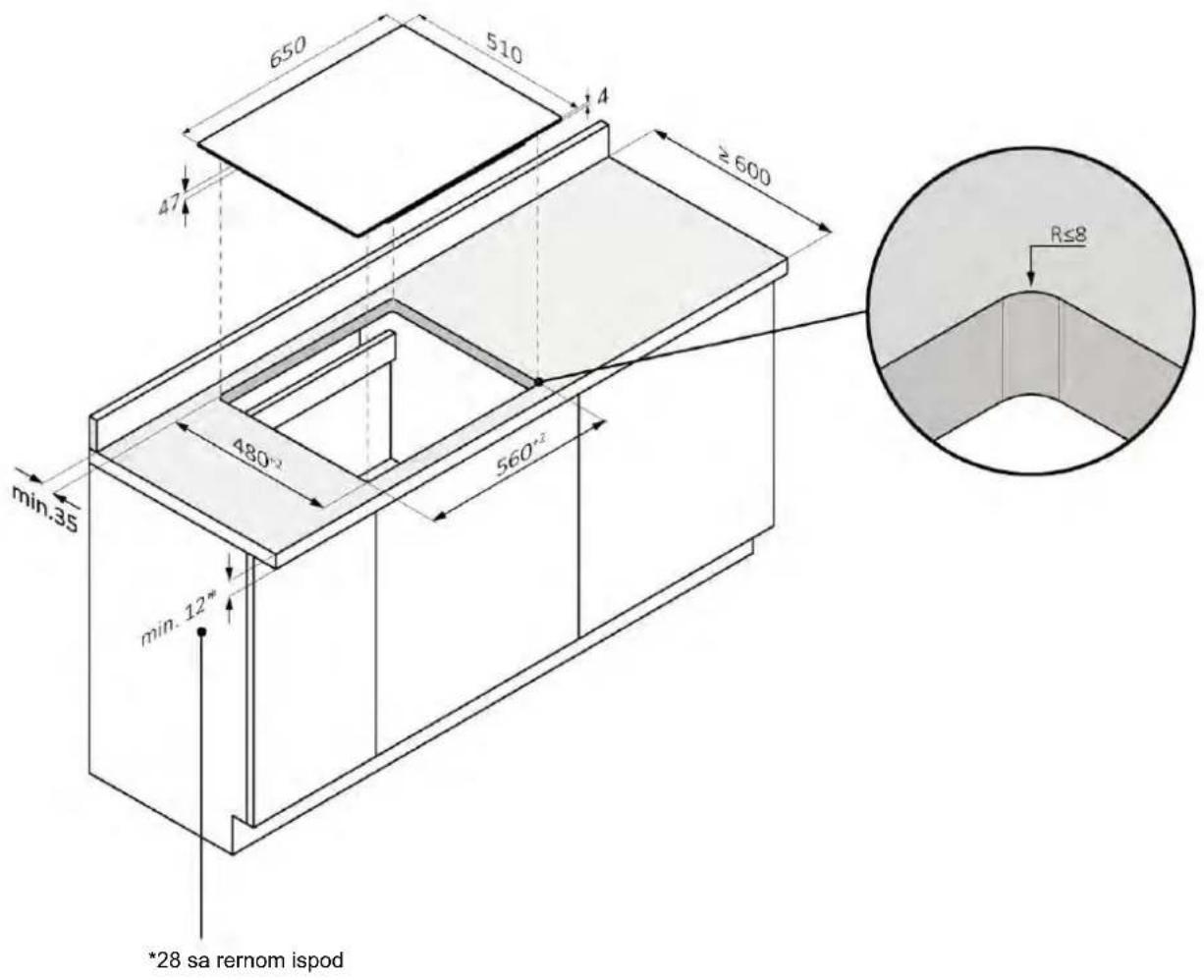

3.2 Širina 65
Dimenzije v mm

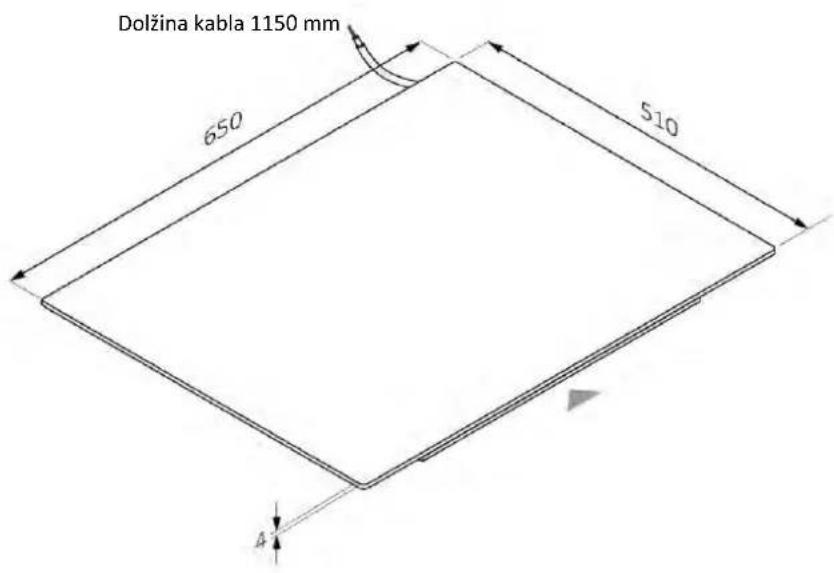

Aksonometrični pogled od zgoraj

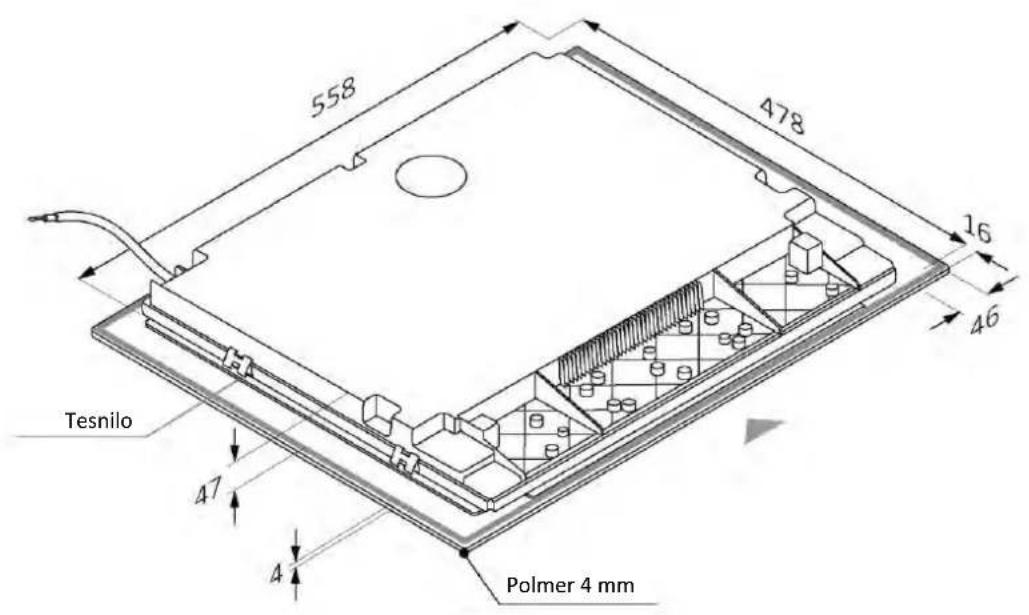

Aksonometrični pogled od spodaj
3.2 Širina 65
Dimenzije v mm

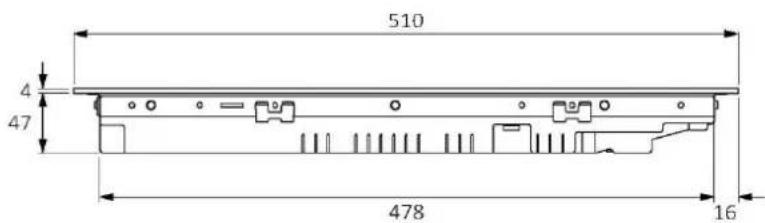

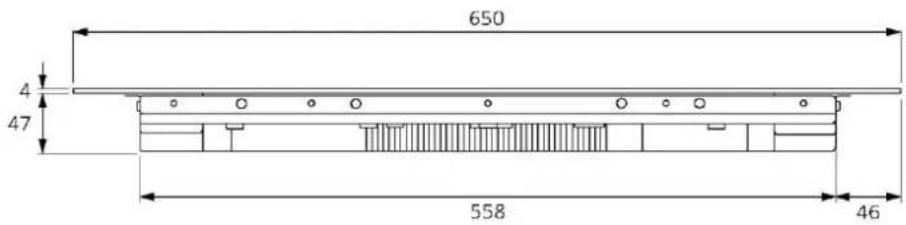

Pogled od spredaj
Pogled s strani
kode izdelkov
HAIFB54IRCS
HAIFB53IRCS
HAMTB56IRB1S
HA2MTB58IRB1S
HAMTB56IWCS
HAIFB54IWCS
HAIFB54CIRS
HA2MTB58IWB1S
HAIFB64TFTCS

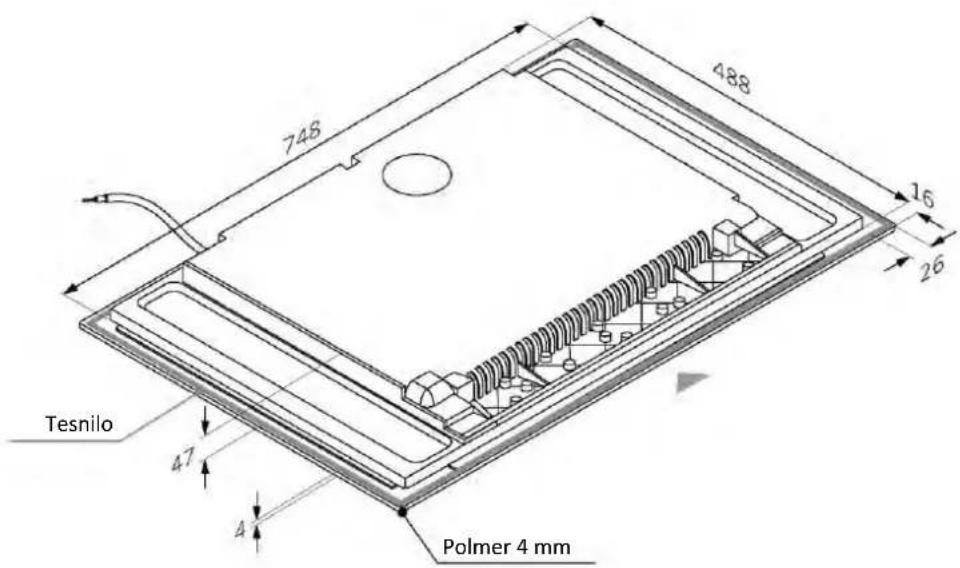

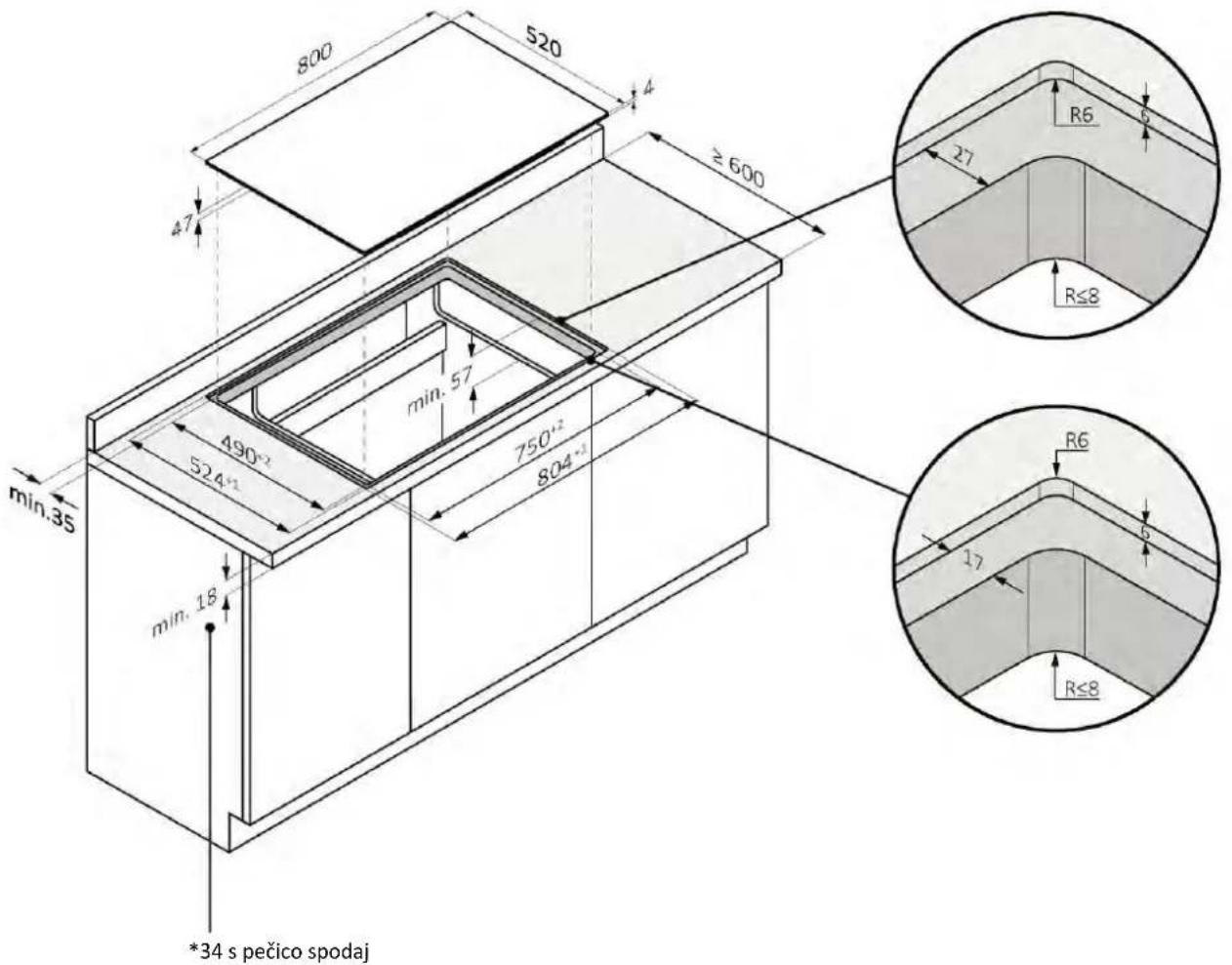

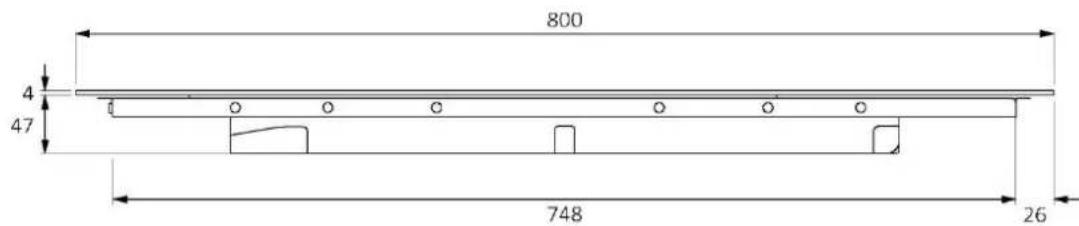

3.3 Širina 80

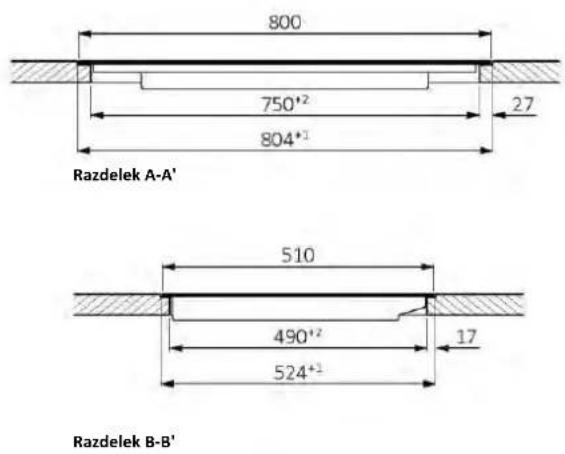

Dimenzije v mm

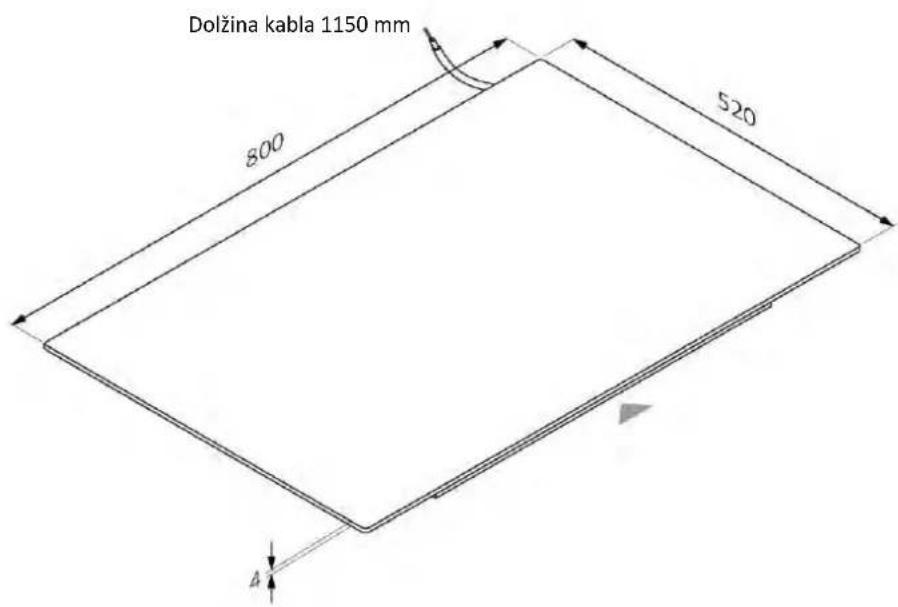

Aksonometrični pogled od zgoraj
Aksonometrični pogled od spodaj
3.3 Širina 80
Dimenzije v mm

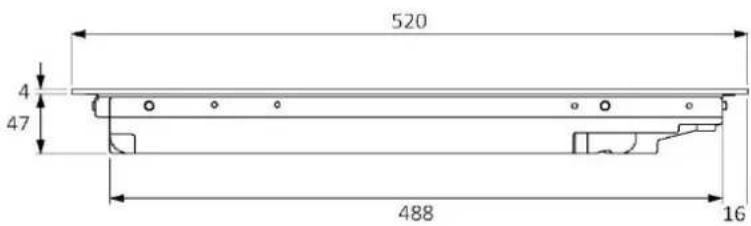

Pogled od spredaj
Pogled s strani
kode izdelkov
HAMTB86IRCS
HAMTB86IWCS
4.1 Standardna vgradnja

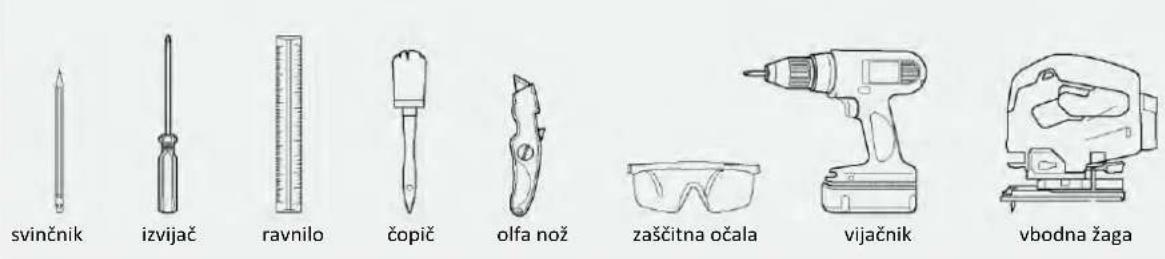

Potrebna orodja
Orodja, priložena izdelku
Orodja, priložena izdelku
• Kar zadeva varnost je ta izdelek v skladu s trenutno veljavnimi predpisi;
- Ohranite stransko varnostno razdaljo od pohištva (D). Stranske obloge pohištva morajo biti izdelane iz toplotno odpornega materiala;
- Razdalja med kuhalno ploščo in pohištvom ali vgrajenimi napravami mora biti takšna, da zagotavlja zadostno prezračevanje in zadostno odvajanje zraka;
- Najmanjša razdalja med odprtino kuhalne plošče in stensko ploščo/robom mora biti najmanj 35 mm;
- Najmanjša razdalja med kuhalno ploščo in napo je odvisna od modela nape;
- Pri razdalji med kuhalno ploščo in stenskimi enotami je treba upoštevati prisotnost večjih predmetov (lonci, zajemalke itd.) in njihovo uporabo;
- Na območju pod kuhalno ploščo mora biti med kuhalno ploščo in katerim koli drugim predmetom najmanj 10 mm prostora, saj lahko na slednjo vpliva toplota, ki nastane med uporabo;
• Glede prezračevanja izdelka upoštevajte navodila v tem priročniku;
- Če je izdelek nameščen nad pečico, glejte tudi navodila za namestitev pečice.

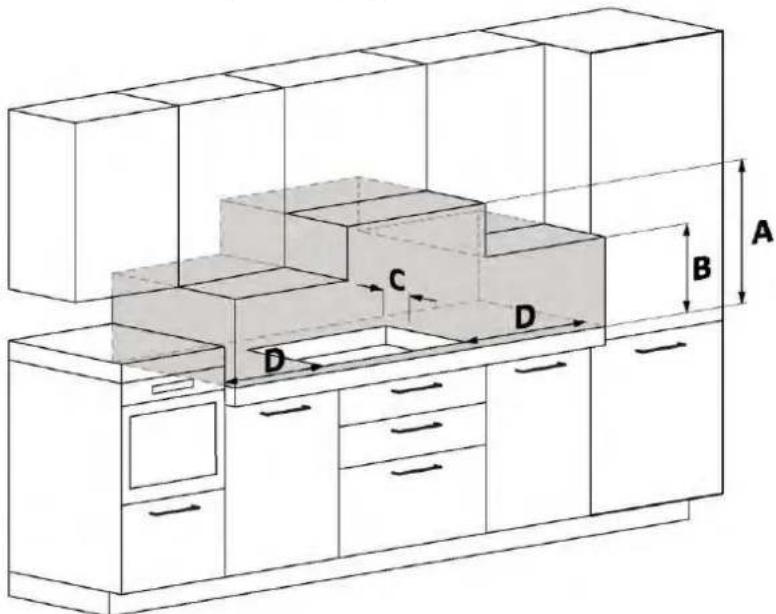

A Priporočamo razdaljo najmanj 650 mm, vendar glejte priročnik za napo;
B Razmislite o uporabnem prostoru uporabe loncev, kuhalnic in drugih predmetov;
C 35 mm razdalje od vgradne odprtine do plošče/roba;
D 35 mm: kuhalna plošča L60;
55 mm: kuhalna plošča L65;
35 mm: kuhalna plošča L80;

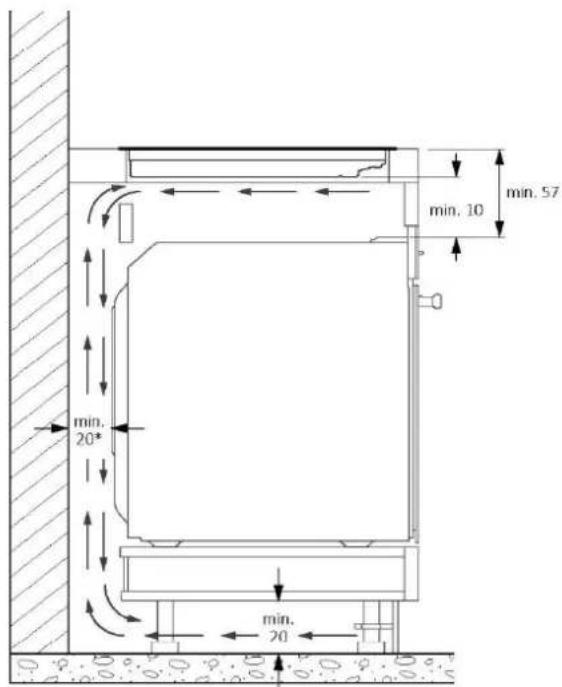

6.1 Širina 60 - 65 - 80 na podlagi s pečico
* Navedba se nanaša na kuhalno ploščo. Za informacije o pečici glejte namenski priročnik za namestitev.

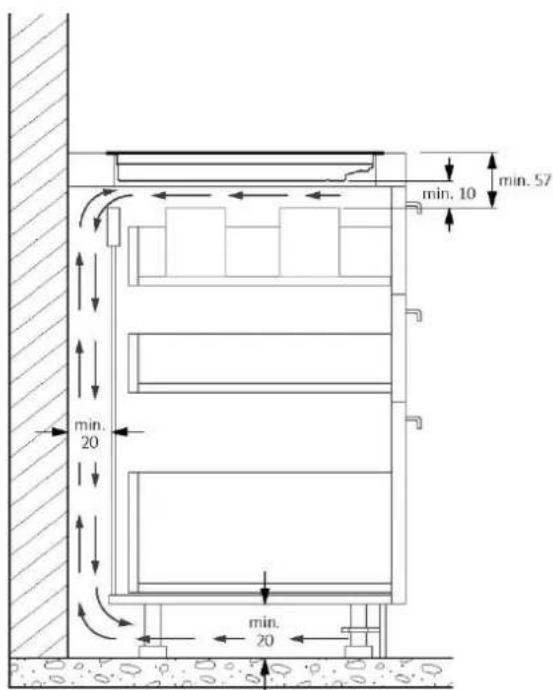

6.2 Širina 60 - 65 - 80 na podlagi s predali

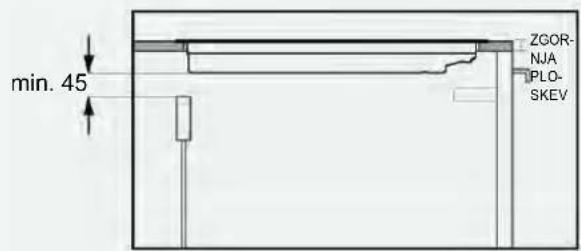

Pohištvo z debelejšo zgornjo stranico: med vrhom in zadnjo verigo zagotovite zadnjo odprtino vsaj 45 mm.
Pohištvo s tanjšo zgornjo stranico: med kuhalno ploščo in zadnjo verigo zagotovite zadnjo odprtino vsaj 45 mm.

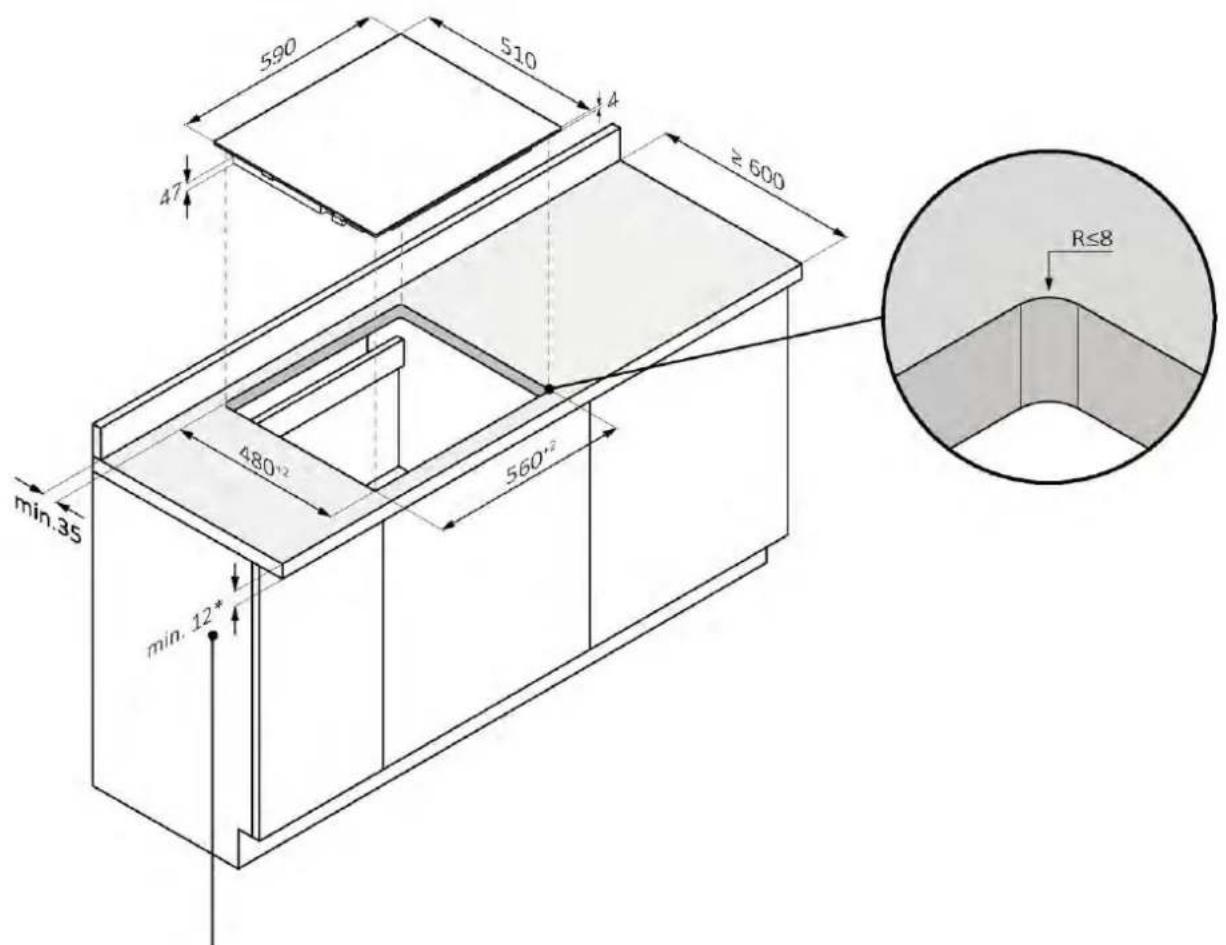

Dimenzije vgradnje
- Kuhinjska tla morajo biti oblikovana v skladu z naslednjimi shemami;
- Zadnji del pohištva mora vsebovati odprtine, navedene na naslednjih shemah;

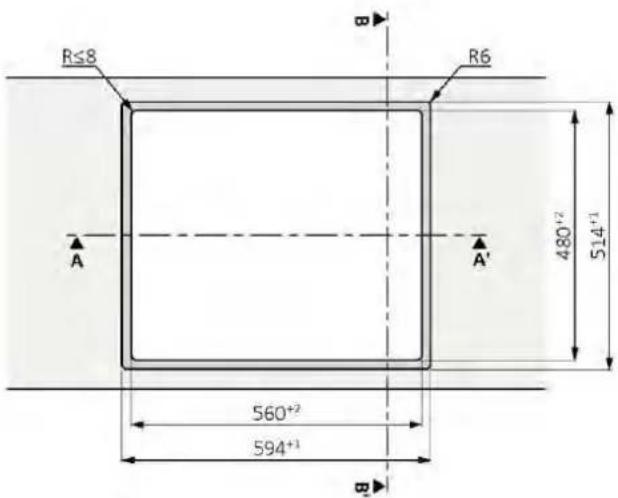

7.1 Kuhalna plošča 60
standardna namestitev
*28 s pečico spodaj
7.1 Kuhalna plošča 60
namestitev žica-zgornja stranica
OPOZORILO: ni na voljo za izdelke z upognjenim steklom.

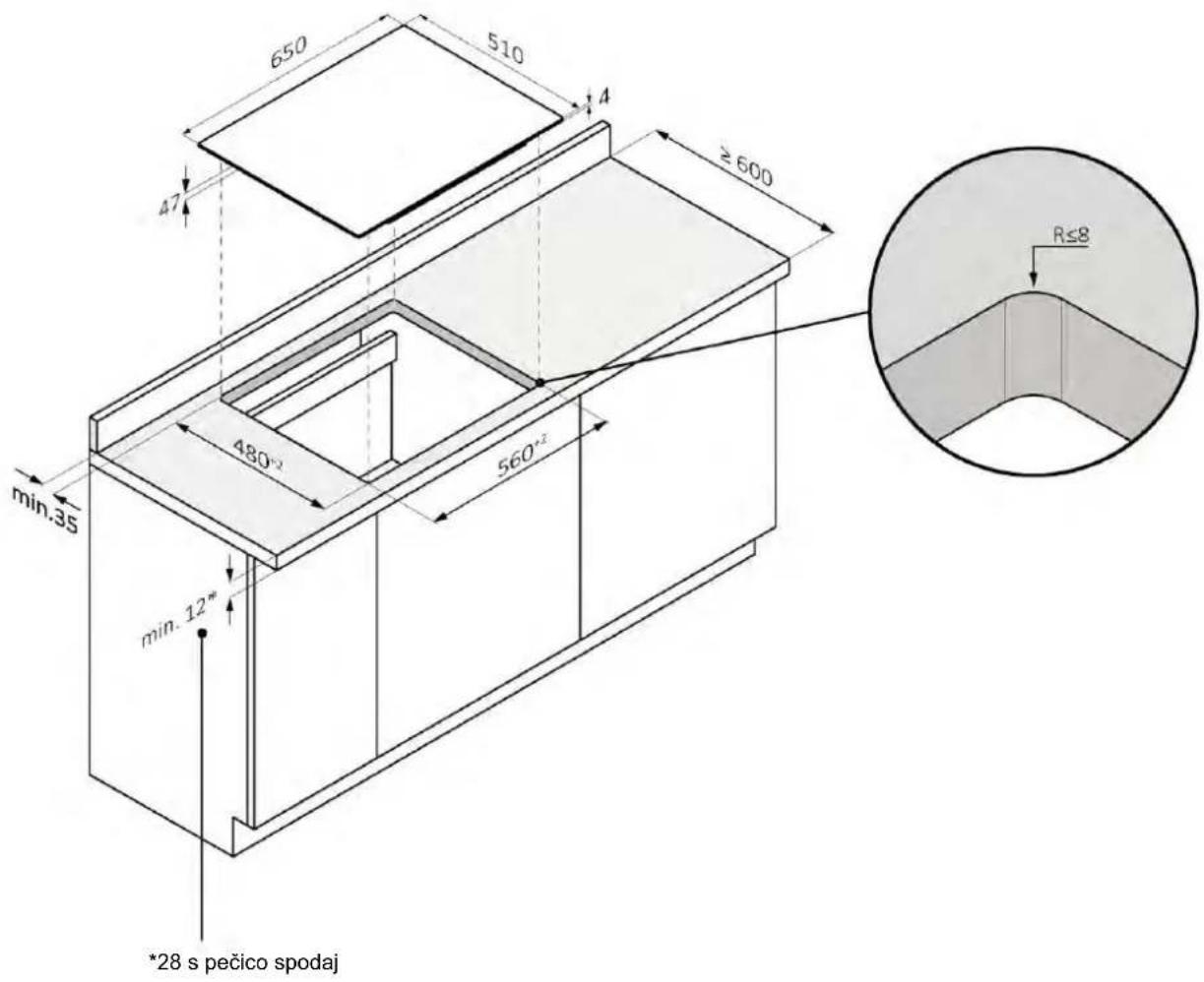

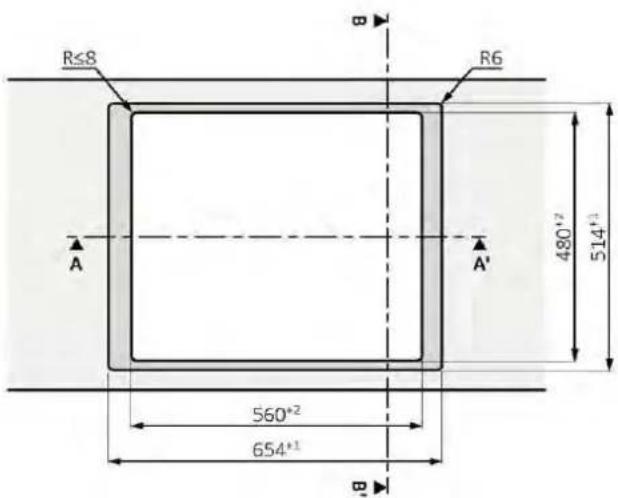

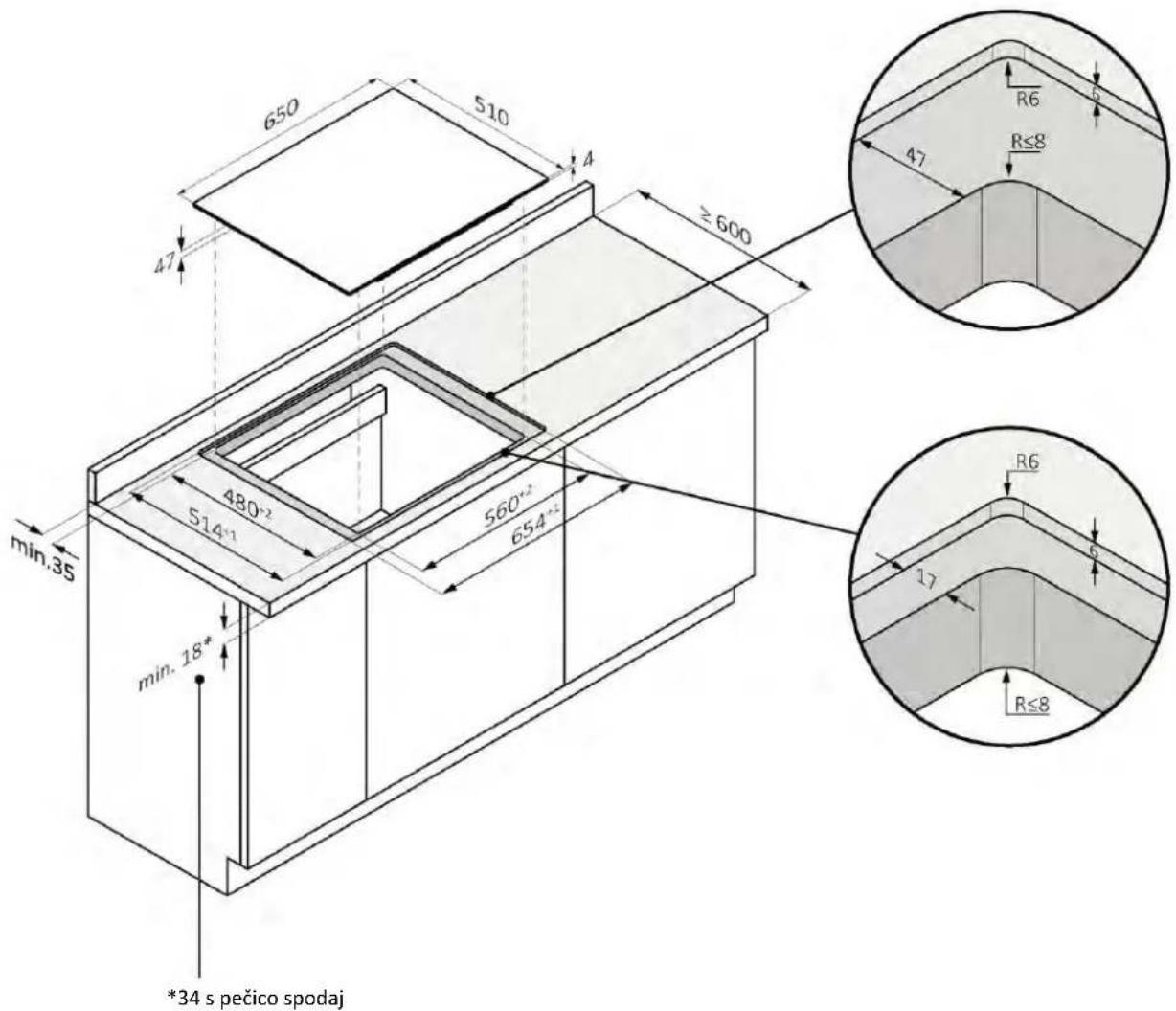

7.2 Kuhalna plošča 65
standardna namestitev
7.2 Kuhalna plošča 65

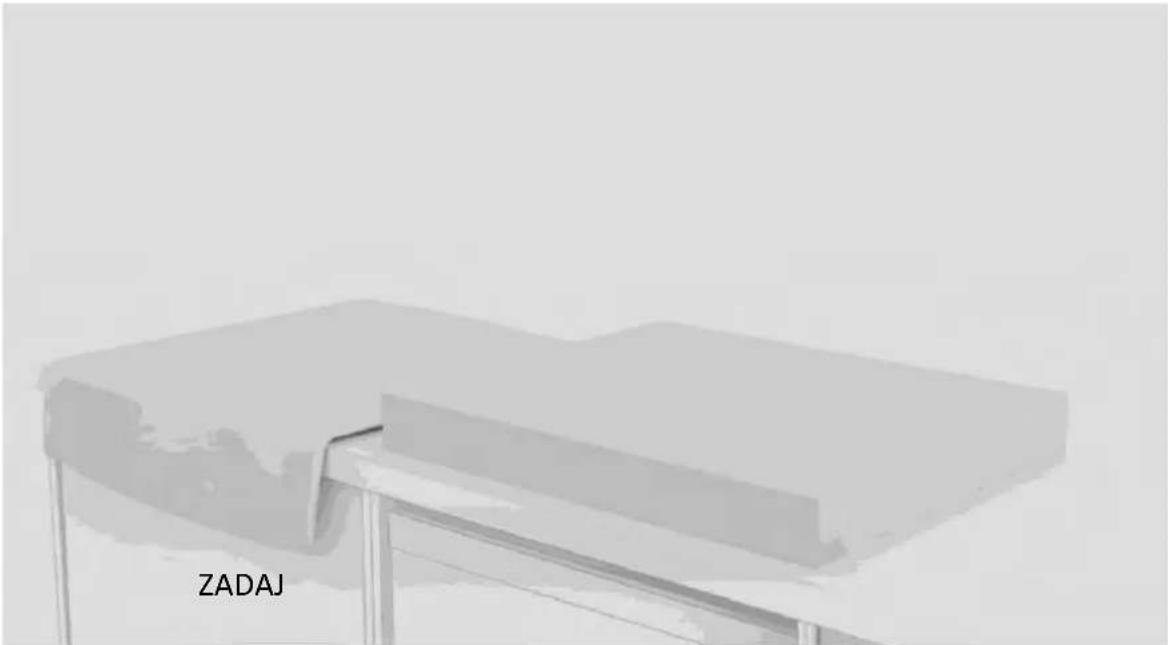

namestitev žica-zgornja stranica
OPOZORILO: ni na voljo za izdelke z upognjenim steklom.

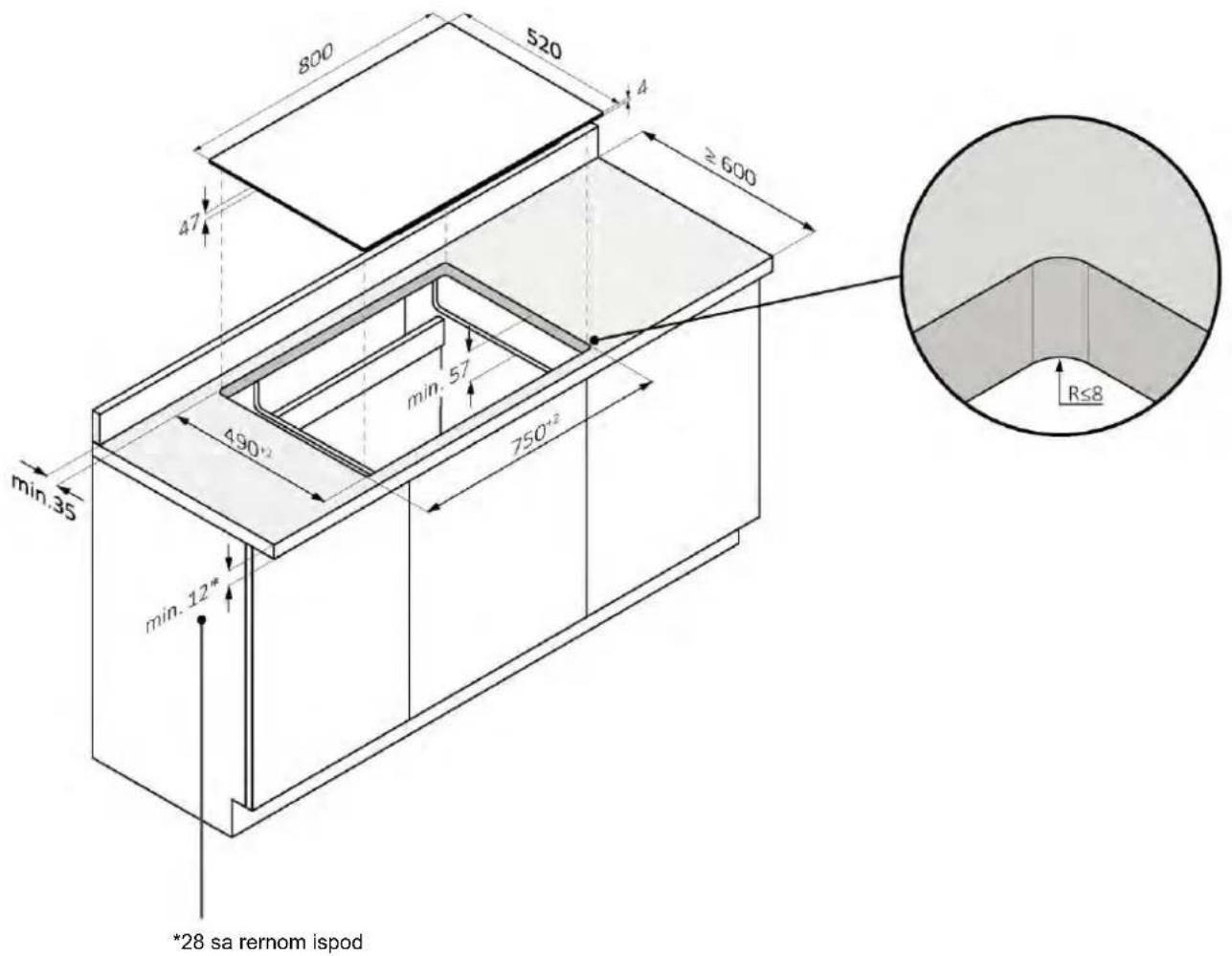

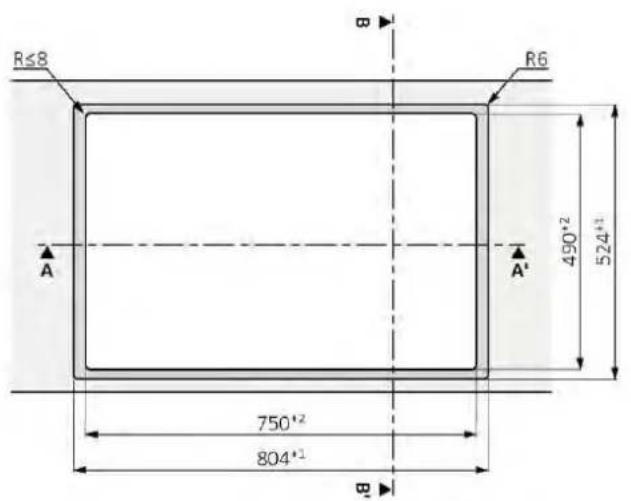

7.3 Kuhalna plošča 80
standardna namestitev
7.1 Kuhalna plošča 80
namestitev žica-zgornja stranica
OPOZORILO: ni na voljo za izdelke z upognjenim steklom.
8.1 Varnostna opozorila
Za varno izvedbo električne povezave izdelka upoštevajte naslednja opozorila:
- Vsako popravilo, namestitev in vzdrževanje, ki ni pravilno izvedeno, lahko resno ogrozi uporabnika;
- Proizvajalec izjavlja, da ne prevzema nobene odgovornosti za neposredno ali posredno škodo, ki jo povzroči nepravilna namestitev, vzdrževanje ali popravilo. Prav tako ne odgovarja za škodo, ki nastane zaradi pomanjkanja ali prekinitve ozemljitvenega kanala (npr. električni udar);
- Kuhalno ploščo lahko na električno omrežje priključi samo usposobljen tehnik, ki pozna in upošteva lokalne predpise in dodatne predpise lokalnega elektroenergetskega podjetja;
- Izdelek sodi v varnostni razred I in lahko deluje le, če je opremljen z ozemljitvenim vodnikom;
- Med namestitvijo izdelek ne sme biti pod napetostjo;
- Med namestitvijo na površino kuhalne plošče ne polagajte kovinskih predmetov, npr. nožev, vilic, žlic in pokrovov, ker se bo le-ta segrela;
- Izdelek priključite izključno s priloženim kablom;
- Izdelek mora biti priključen na najsodobnejši električni sistem;
- V primeru poškodbe zaradi nepravilne priključitve veljavnost garancije za izdelek preneha.
- Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, njegov serviser ali visoko usposobljene osebe, da se preprečijo tveganja.
- Priključitev na zanesljiv ozemljitveni sistem je bistvenega pomena in obvezna.
• Ta gospodinjski aparat sme namestiti in ozemljiti samo ustrezno usposobljena oseba. - Pred izvajanjem kakršnih koli del ali vzdrževanj gospodinjski aparat izklopite iz električnega omrežja.
- Ta aparat mora biti priključen na tokokrog, ki vključuje izolacijsko stikalo, ki zagotavlja popoln odklop od vira napajanja.
- Spremembe hišnega električnega sistema lahko izvede samo usposobljen električar.
- Neupoštevanje teh nasvetov lahko povzroči električni udar ali smrt.
- Kuhalna plošča mora biti priključena na omrežno napajanje prek omnipolarne odklopne naprave, ki zagotavlja ločitev med kontakti v skladu s kategorijo polnjenja III. Ta naprava mora prenesti največje povezane obremenitve in biti v skladu z veljavnimi predpisi.
PREVIDNOST: Da bi se izognili nevarnosti, ki jo povzroči nenameren vklop naprave za toplotno prekinitev, aparat ne sme napajati zunanja stikalna naprava, kot je časovnik, ali biti priključen na vezje, ki se redno vklaplja in izklaplja.
- Napajalni kabel: aparat je opremljen z napajalnim kablom, ki mora biti priključen na hišno omrežje. V ustreznih shemah so navedene različne možnosti priključitve, odvisno od vrste domačega napajanja. Na napisni ploščici je navedena tudi priključne napetost, ki je dovoljena za to aparat, in relativna absorbirana moč.
8.2 Navodila
Absorbirana moč
Glejte podatkovno tablico izdelka.
Diferencialni odklopnik (varovalka)
Priporočamo uporabo odklopnika (varovalke) s sprožilnim tokom v skladu z veljavnimi predpisi.
Sistemi za ločitev
Če je uporaba nujna, mora biti pečica priključena na napajanje prek omnipolne odklopne naprave, ki zagotavlja ločitev med kontakti skladno s prenapetostno kategorijo III. Ta naprava mora prenesti največje povezane obremenitve in biti v skladu z veljavnimi predpisi.
PREVIDNOST: Da bi se izognili nevarnosti, ki jo povzroči nenameren vklop naprave za toplotno prekinitev, aparat ne sme napajati zunanja stikalna naprava, kot je časovnik, ali biti priključen na vezje, ki se redno vklaplja in izklaplja. Izdelek ni zasnovan za upravljanje z zunanjim časovnikom ali ločenim sistemom daljinskega upravljanja.
Napajalni kabel
Izdelek je opremljen z napajalnim kablom, ki mora biti priključen na hišno omrežje. V ustreznih shemah so navedene različne možnosti priključitve, odvisno od vrste domačega napajanja. Na napisni ploščici je navedena tudi priključne napetost, ki je dovoljena za to aparat, in relativna absorbirana moč.
Zamenjava napajalnega kabla
Kabla ne smete zamenjati sami. Obrnite se na pooblaščeni servisni center.
Napajalni kabel
Izdelek je opremljen z napajalnim kablom, ki mora biti priključen na hišno omrežje. V ustreznih shemah so navedene različne možnosti priključitve, odvisno od vrste domačega napajanja. Na napisni ploščici je navedena tudi priključne napetost, ki je dovoljena za to aparat, in relativna absorbirana moč.
Zamenjava napajalnega kabla
Kabla ne smete zamenjati sami. Obrnite se na pooblaščeni servisni center.
8.3 Več priporočil
Uporaba katerega koli gospodinjskega aparata zahteva skladnost z nekaterimi osnovnimi pravili:
- Gospodinjskega aparata ne izklapljajte iz napajanja z vlečenjem kabla;
• Gospodinjskega aparata se ne dotikajte z mokrimi ali vlažnimi rokami ali nogami; - Na splošno uporaba adapterjev, več vtičnic ali podaljškov ni priporočljiva;
- V primeru okvare in/ali zmanjšanjem učinkovitosti gospodinjski aparat izklopite in vanj ne posegajte.

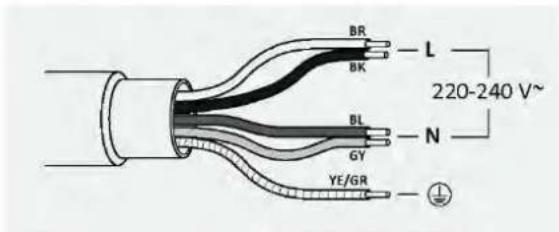

8.4 Shema povezave
Upoštevajte lokalne predpise in dodatne predpise lokalnega elektroenergetskega podjetja.
Priključitev aparata

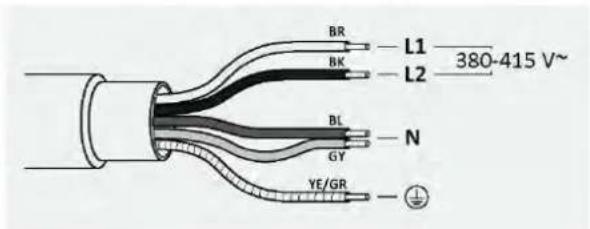

Upoštevajte podatke o priključitvi, navedeni na ploščici. Priključitev izvedite izključno v skladu z ustrezno shemo:
- BR: Rjava
- BL: modra
• YE/GN: rumena in zelena - BK: Črna
- GY: siva
380-415 V \~ 2N 50/60 Hz
220-240 V \~ 50/60 Hz
9.1 Pomembna opozorila
- Odstranite morebitne prečne letve (jedra), ki se nahajajo na območju odprtine delovne površine;
- Za zaščito pred vlago in vdomor tekočine morajo biti vse rezane površine zatesnjene z ustreznim izdelkom;
- Izdelek mora biti v popolnem vodoravnem položaju;

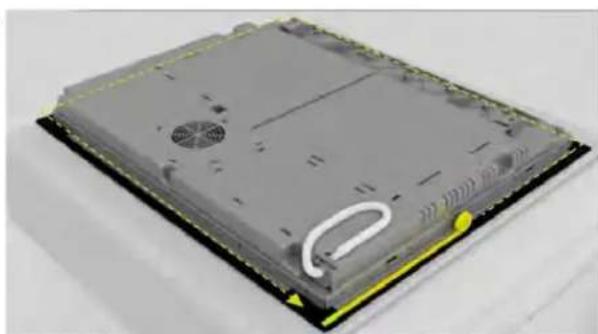

• Pred namestitvijo preverite, ali je tesnilo kuhalne plošče pravilno nameščeno (sl. 1).
sl. 1
- Podporna površina kuhalne plošče mora biti popolnoma gladka, tako da je nameščena enakomerno, uporabljeno tesnilo pa lahko zagotovi zadostno tesnjenje (sl. 2).

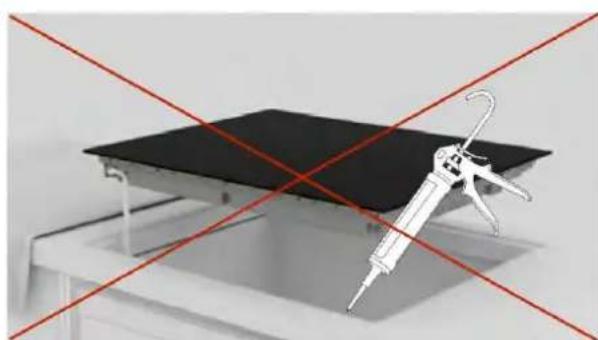

- Kuhalne plošče ne pritrjujte s silikonom ali katerim koli drugim lepilom! Ta pritrditev bi poškodovala izdelek, će bi ga razstavili (sl. 3).
9.2 Namestitev po korakih
Pod slikami so prikazani koraki namestitve izdelka.
Standardna namestitev
Video posnetek namestitve izdelka si lahko ogledate tako, da optično preberete kodo QR
ali s klikom na naslednjo
povezavo
Namestitev žica-zgornja stranica
Video posnetek namestitve izdelka si lahko ogledate tako, da optično preberete kodo QR
ali s klikom na naslednjo
povezavo
1
Uporabljajte orodja iz poglavja »Oprema za namestitev« priročnika. Krpo položite ob embalažo izdelka, da boste nanjo položili kuhalno ploščo;
2
Nosite rokavice. Odstranite embalažo in pakiranje ter pazite, da ne poškodujete stekla kuhalne plošče;

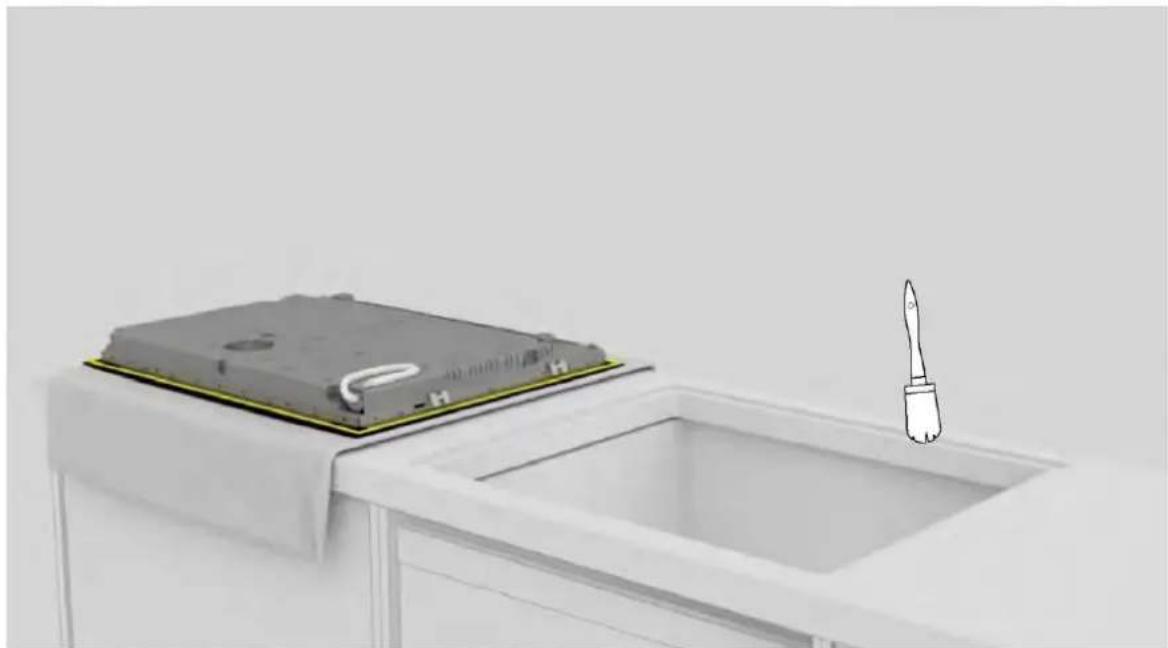

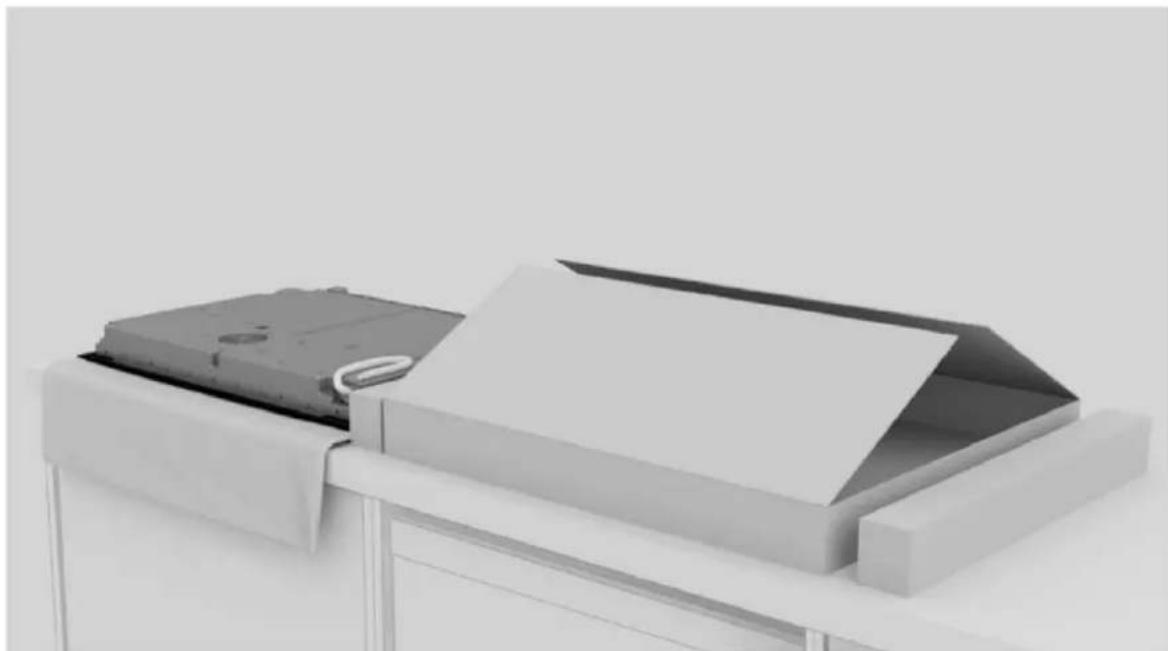

Kuhalno ploščo namestite tako, da jo položite na krpo, ki ste jo predhodno raztegnili ob strani embalaže;
Očistite rob vgradne odprtine;
Priključite napajalni kabel v skladu s shemo priključitve, navedeno v odstavku »Priključitev na električno omrežje« priročnika (med priključitvijo na električno omrežje se na kuhalni plošči ne sme biti nahajati noben drug predmet).
Kuhalno ploščo namestite na sredino izreza. Prepričajte se, da je tesnilo kuhalne plošče nameščeno na delovni površini, s čimer zagotovite tesnjenje.
a. b.
a. Za standardno namestitev: namestitev je dokončana;
b. Za žično namestitev z delovno plošče: nadaljujte, kot je navedeno na naslednjih straneh;
Odstranite odvečni silikon;
Pred prvim vklopom počakajte 24 ur;
Ob koncu namestitve:
- Uporabniku predstavite bistvene funkcije;
- Uporabnika podučite o vseh vidikih, ki so pomembni za varnost pri uporabi in ravnanju z izdelkom;
- Uporabniku predajte dodatke in navodila za uporabo in montažo, ki jih je mora skrbno hraniti.
Ob koncu namestitve odstranite zaščitno folijo, trak in vse druge embalažne materiale.
OPOZORILO: Za normalno delovanje izdelka je potrebno ustrezno prezračevanje.
Iz kakršnega koli razloga ne ovirajte prezračevalnih odprtin.
OPOMBA: Dejanski videz izdelka je odvisen od izbranega modela.
11
Prva uporaba
Ob prvi uporabi izdelka je kuhalna plošča nastavljena na največjo možno moč. S funkcijo upravljanja porabe lahko izberete različne omejitve porabe glede na vaše hišno distribucijsko omrežje.
Kako nastaviti upravljanje porabe energije
Za indukcijsko kuhalno ploščo lahko nastavite najvišjo raven absorpcije moči tako, da izbirate med različnimi razponi moči.
Indukcijske kuhalne plošče lahko samodejno omejijo moč, da se izognejo tveganju preobremenitev.
Če želite aktivirati funkcijo upravljanja porabe energije:
• Vklopite kuhalno ploščo in nato hkrati pritisnite 📄 in Ⓐ.
- Indikator časovnika bo prikazal »P8«, tj. stopnjo moči 8. Privzeti način je 7,4 kW.
Če želite izbrati drugo stopnjo
- Povlecite drsnik levo in desno, da spremenite raven upravljanja porabe energije.
- Obstaja 8 stopenj moči, od »P1« do »P8«. Stopnja je navedena na indikatorju časovnika:
| P1 | P2 | P3 | P4 | P5 | P6 | P7 | P8 |
| 2 kW | 2,5 kW | 3 kW | 3,5 kW | 4,5 kW | 5,5 kW | 6,8 kW | 7,4 kW |
12

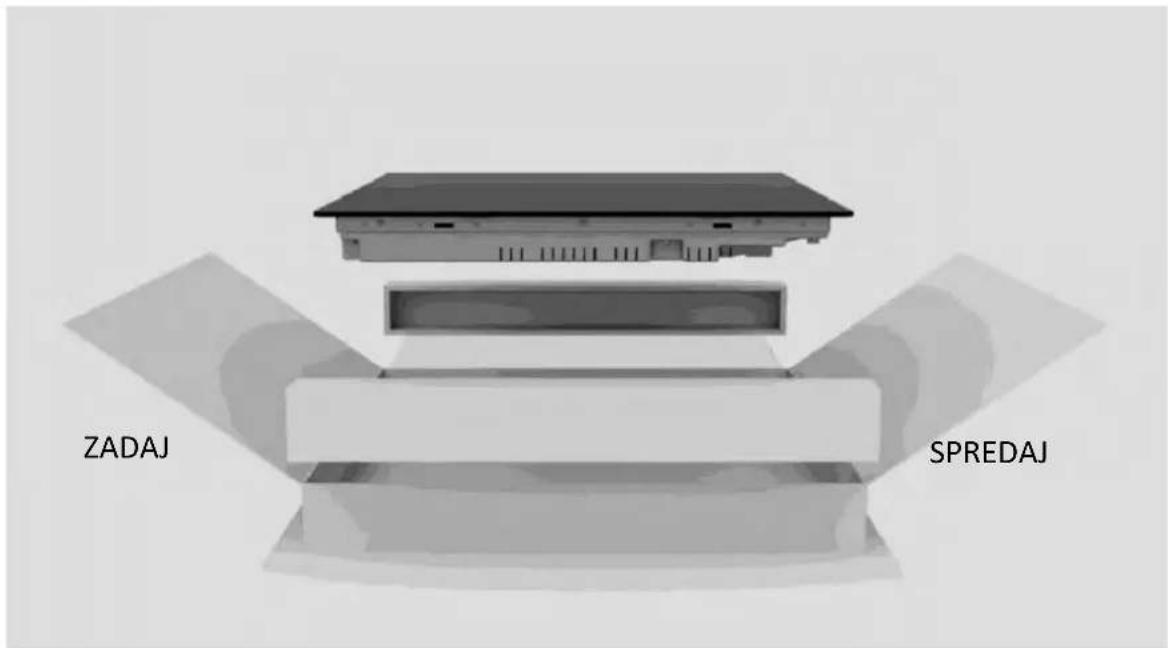

Demontaža izdelka
- Izdelek odklopite iz električnega omrežja;
- Izdelek rahlo dvignite in ga popolnoma odstranite;
- Ta izdelek ne uniči pohištva, zato lahko uporabljate tudi z novim gospodinjskim aparatom.
3 Dimenzije ploče za kuvanje str. 4-9
3.1 Širina 60
3.2 Širina 65
3.3 Širina 80
4 Alati za ugradnju str. 10
4.1 Standardna ugradnja
5.1 Mere predostrožnosti
6 Nameštaj i ventilacija str. 12 - 13
6.1 Širina 60 - 65 - 80 na rerni
6.2 Širina 60 - 65 - 80 na fiokama
6.3 Širina 60 - 65 - 80 na policama
6.4 Gornje debljine
7 Dimenzije ugradnje str. 14 - 19
7.1 Ploča za kuvanje 60
7.2 Ploča za kuvanje 65
7.3 Ploča za kuvanje 80
8 Priključenje na električnu mrežu str. 20 - 22
5.1 Mere predostrožnosti
7.1 Ploča za kuvanje 60
standardna ugradnja
*28 sa rernom ispod
7.1 Ploča za kuvanje 60
7.2 Ploča za kuvanje 65
standardna ugradnja
7.2 Ploča za kuvanje 65
7.3 Ploča za kuvanje 80
standardna ugradnja
7.1 Ploča za kuvanje 80

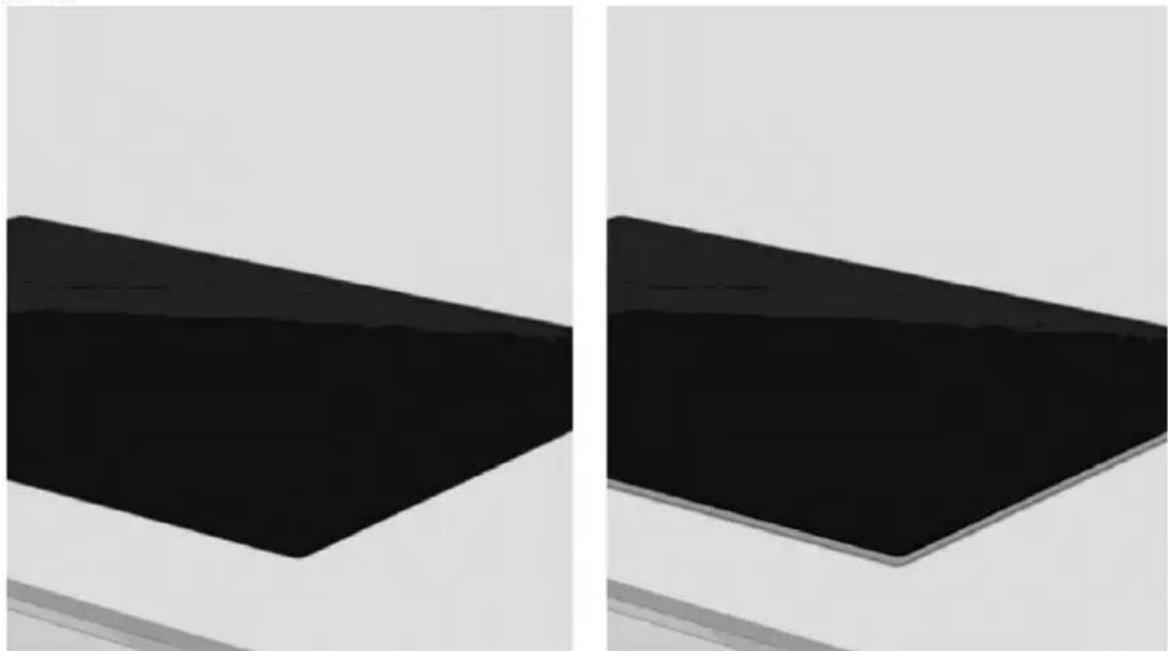

Pričvrstite kopče na kratke strane ploče za kuvanje;

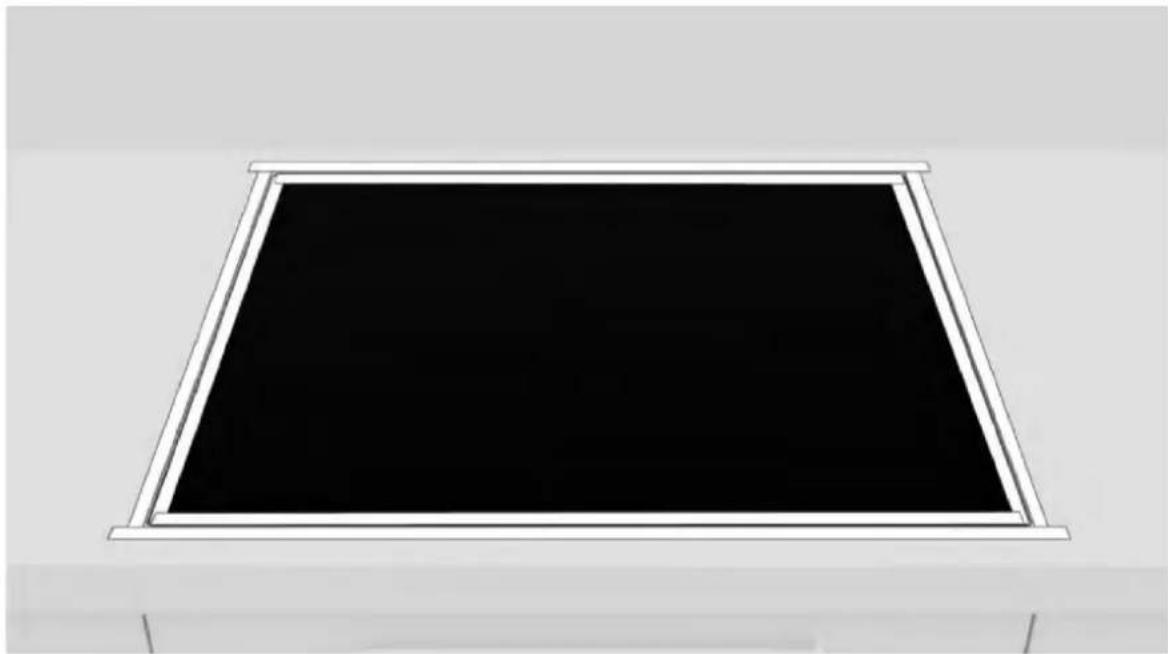

Postavite ploču za kuvanje centralno u zarez. Uverite se da zaptivka ploče za kuvanje leži na radnoj ploči tako da je zagarantovana zaptivenost.
a. b.
