ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VFD 600 PowerWalker
Σημαντική προειδοποίηση ασφάλειας (ΚΡΑΤΗΣΤΕ ΤΗΣ ΟΔΗΓΙΕΣ)
- ΠΡΟΣΟΧΗ! Για να αποτρέψετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, εγκαταστήστε σε μια θερμοκρασία και ελεγχόμενη υγρασία εσωτερική περιοχή χωρίς αγώγιμους μολυσματικούς παράγοντες. (Δείτε τις προδιαγραφές για αποδεκτή σειρά θερμοκρασίας & υγρασίας.)
- ΠΡΟΣΟΧΗ! Για να μειώσετε τον κίνδυνο το UPS, μην καλύψτε τις δροσίζοντας διεξόδους του UPS και αποφύγετε τη μονάδα στο άμεσο φως του ήλιου ή τη μονάδα κοντά στη θερμότητα που εκπέμπουν συσκευές όπως θερμάστρες ή τους φούρνους.
- ΠΡΟΣΟΧΗ! Μην συνδέστε τα μη-υπολογιστές σχετικά στοιχεία, όπως ο ιατρικός εξοπλισμός, ο εξοπλισμός ζωή-υποστήριξης, οι φούρνοι μικροκυμάτων, ή οι σκούπες με το UPS.
- ΠΡΟΣΟΧΗ! Μην επιτρέψτε στα υγρά ή οποιοδήποτε ξένο αντικείμενο να εισαγάγετε στο UPS. Μην τοποθετήστε τα ποτά ή οποίοι δήποτε άλλα υγρά που περιέχουν τα ποτήρια σε ή κοντά στη μονάδα.
- ΠΡΟΣΟΧΗ! Σε περίπτωση έκτακτης ανάγκης, πιέστε το κουμπί από ΜΑΚΡΙΑ και αποσυνδέστε το καλώδιο ρεύματος από την παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος για να θέσει εκτός λειτουργίας το UPS.
- ΠΡΟΣΟΧΗ Κίνδυνος μέσω της ηλεκτροπληξίας. Με την αποσύνδεση αυτής της μονάδας από τους κεντρικούς αγωγούς, η επικίνδυνη τάση μπορεί ακόμα να είναι προσιτή μέσω του ανεφοδιασμού από την μπαταρία. Ο ανεφοδιασμός μπαταριών πρέπει επομένως να αποσυνδεθεί συν και μείον τον πόλο στους γρήγορους συνδετήρες της μπαταρίας όταν η εργασία συντήρησης ή υπηρεσιών μέσα στο UPS είναι απαραίτητη.
- ΠΡΟΣΟΧΗ! Η συντήρηση των μπαταριών πρέπει να εκτελεστεί ή να εποπτευθεί από προσωπικό πεπειραμένο των μπαταριών και των απαραίτητων προφυλάξεων. Κρατήστε το αναρμόδιο προσωπικό μακριά από τις μπαταρίες.
- ΠΡΟΣΟΧΗ! Κατά την αντικατάσταση των μπαταριών, χρησιμοποιήστε τον ίδιο αριθμό και τον τύπο μπαταριών.
- ΠΡΟΣΟΧΗ! Η εσωτερική τάση μπαταριών είναι 12VDC. Σφραγισμένος, lead-acid, μπαταρία 6 κυττάρων.
ΠΡΟΣΟΧΗ! Μην ξεφορτωθείτε τις μπαταρίες σε μια πυρκαγιά. Η μπαταρία μπορεί να εκραγεί.
Μην ανοίξτε ή μην ακρωτηριάστε την μπαταρία. Ο απελευθερωμένος ηλεκτρολύτης είναι επιβλαβής στο δέρμα και τα μάτια.
ΠΡΟΣΟΧΗ! Αποσυνδέστε το UPS πριν από τον καθαρισμό μην χρησιμοποιήστε υγρά.
ΠΡΟΣΟΧΗ! Η μπαταρία μπορεί να παρουσιάσει κίνδυνο ηλεκτροπληξίας και υψηλού ρεύματος βραχυκυκλώματος. Η ακόλουθη προφύλαξη πρέπει να γίνει πριν αλλάξετε τις μπαταρίες:
1) Αφαιρέστε τα ρολόγια, τα δαχτυλίδια, ή άλλα αντικείμενα μετάλλων.
2) Εργαλεία χρήσης με τις μονωμένες λαβές.
3) Λαστιχένια γάντια και μπότες ένδυσης.
4) Μην βάλτε τα εργαλεία ή τα μέρη μετάλλων πάνω από τις μπαταρίες.
5) Αποσυνδέστε την πηγή φόρτισης πριν από τη σύνδεση ή την αποσύνδεση.
GR
1. Εισαγωγή προϊόντος
GR
To PowerWalker VFD series UPS παρέχει την περιεκτική προστασία σε μια μικρή και οικονομική συσκευασία. To UPS είναι συμπαγέστερο και προσφέρει τη μεγαλύτερη περιεκτική προστασία δύναμης ενάντια στης διακοπές. Αυτό το UPS θα συνεχίσει τη σταθερή παροχή στο συνδεδεμένο εξοπλισμό και θα επιτρέψει στο PC να κλείσει ακίνδυνα κατά τη διάρκεια της διακοπής ρεύματος. Ο ενσωματωμένος ελεγκτής μικροεπεξεργαστών του εγγυάται την υψηλή αξιοπιστία και είναι τέλειος για οποιαδήποτε σπίτι ή μικρή εφαρμογή γραφείων.
2. Περιεχόμενο συσκευασίας
Πρέπει να έχετε λάβει τα ακόλουθα στοιχεία μέσα στη συσκευασία:
Γρήγορος οδηγός
Καλώδιο ρεύματος
3. Επισκόπηση προϊόντος

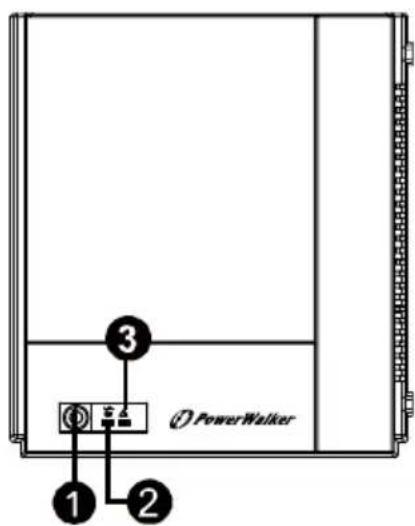

Μπροστινή άποψη:
① Διακόπτης ρεύματος
② Δείκτης θέσης UPS
③ Ελάττωμα/δείκτης θέσης μπαταριών (Ελέγξτε τον πίνακα δεικτών & συναγερμών για τις λεπτομέρειες.)

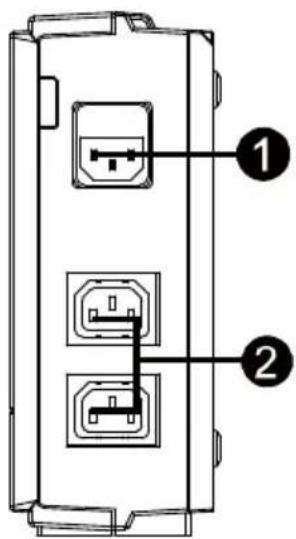

Πίσω άποψη:
① Εισαγωγή ρεύματος
② πρίζες παραγωγής
③ διακόπτη κυκλώματος
GR
4. Εγκατάσταση και αρχικό ξεκίνημα
GR
ΣΗΜΕΙΩΣΗ: πριν τη εγκατάσταση, παρακαλώ επιθεωρήστε τη μονάδα. Να είστε βέβαιος ότι τίποτα μέσα στη συσκευασία δεν είναι χαλασμένο.
I:Οροι τοποθέτησης & αποθήκευσης
Εγκαταστήστε το UPS σε μια προστατευμένη ζώνη που είναι χωρίς υπερβολική σκόνη και έχει επαρκή ροή αέρα. Παρακαλώ τοποθετήστε το UPS μακριά από άλλες μονάδες τουλάχιστον 20 εκατ. Μην λειτουργήστε το UPS όπου η θερμοκρασία και η υγρασία είναι έξω από τα συγκεκριμένα όρια. (Παρακαλώ ελέγξτε τα χαρακτηριστικά για τους περιορισμούς.)
II: Συνδέστε το υρς στο ρεύμα
Πριν από την αρχική χρήση, παρακαλώ συνδέστε το καλώδιο ρεύματος με την έξοδο τοίχων και ανοίξτε το UPS για τη φόρτιση. Για τα καλύτερα αποτελέσματα, προτείνετε να φορτίσετε την μπαταρία τουλάχιστον 8 ώρες πριν από την αρχική χρήση.
Βαλτέ τα φορτία στο πίσω μέρος του υρς στης 2 θέσης εισαγωγής. Απλά ανοίξτε το διακόπτη δύναμης της μονάδας UPS, κατόπιν οι συσκευές που συνδέονται με το UPS θα προστατευθούν.
ΠΡΟΣΟΧΗ: ΠΟΤΕ δεν συνδέατε έναν
εκτυπωτή ή έναν ανιχνευτή λέιζερ με τη μονάδα UPS.
Αυτό μπορεί να προκαλέσει τη ζημία της μονάδας.
VI: Ανοίξτε/από τη μονάδα
Ανοίξτε τη μονάδα UPS με τη συμπίεση του διακόπτη δύναμης. Κλείστε τη μονάδα UPS με την πιέσει του διακόπτη δύναμης.
- Δείκτες & πίνακας συναγερμών για τη λειτουργία
| Όροι | Οπτικός δείκτης | Συναγερμός |
| Τρόπος εναλλασσόμενου ρεύματος | Φωτισμός πράσινο | κλειστός |
| Τρόπος μπαταριών | Πράσινω που λάμπει κάθε 10δευτερόλεπτα | Ηχος κάθε 10δευτερολέπτων |
| Χαμηλή μπαταρία | Πράσινο που λάμπει και κόκκινο κάθε δευτερόλεπτο | Ηχος κάθεδευτερολέπτου |
| Ελάττωμα | Φωτισμός των κόκκινης λαμπάς | Συνεχώς ηχώς |
| Συναγερμός για την προστασία πέρα από θερμοκρασία | Κόκκινο που λάμπει κάθε 0.5δευτερόλεπτα | κλειστός |
6. Ανίχνευση μηχανικών βλαβών
Χρησιμοποιήστε τον πίνακα για να λύσετε κατωτέρω τα δευτερεύοντα προβλήματα.
| Πρόβλημα | Πιθανή αιτία | Λύσεις |
| καμίαένδειξης στο μέτωπο. | Χαμηλή μπαταρία. | φορτίστε το UPS τουλάχιστον 8 ώρες. |
| Ελάττωμα μπαταριών. | Αντικαταστήστε την μπαταρία με τον ίδιο τύπο μπαταρίας. | |
| Το UPS δεν είναι ανοικτό. | Πιέστε το διακόπτη ρεύματος για να ανοίξετε πάλι το UPS. | |
| Ο συναγερμός ηχεί συνεχώς όταν οι κεντρικοί αγωγοί είναι κανονικοί. | Το UPS είναι υπερφόρτωμενο | Αφαιρέστε μερικά φορτία. Πρίν επανασυνδέσετε παρακαλώ ελέγξτε ότι το φορτίο ταιριάζει με την ικανότητα UPS. |
| Ελάττωμα UPS | Επιστρέψτε τη μονάδα στο κέντρο αγ | |
| Ο συναγερμός ηχεί κάθε 2 δευτ. | Ατέλεια μπαταριών. | Αντικαταστήστε την μπαταρία με τον ίδιο τύπο μπαταρίας. |
| Ο πίνακας είναι χαλασμένος. | Επιστρέψτε τη μονάδα. | |
| Οταν η δύναμη αποτυγχάνει, υποστηρίξει. | Το UPS είναι υπερφόρτωμενο | Αφαιρέστε κάποιο μεγάλο φορτίο. |
| Η τάση μπαταριών χαμηλή. | φορτίστε το UPS τουλάχιστον 8 ώρες. | |
| Ατέλεια μπαταριών. οφείλεται στο υψηλής θερμοκρασίας περιβάλλον, ή την ανάρμοστη λειτουργία στην μπαταρία. | Αντικαταστήστε την μπαταρία με τον ίδιο τύπο μπαταρίας. | |
| Αναβοσβήνουν τα φωτάκια. | Το καλώδιο ρεύματος είναι χαλαρό. | Επανασυνδέστε το καλώδιο ρεύματος κατάλληλα. |
7. Προδιαγραφές
| MONTELO | Power Walker VFD400 | Power Walker VFD600 | Power Walker VFD800 |
| IKANOTHTA | 400 VA / 240 W | 600 VA / 360 W | 800 VA / 480 W |
| EIZAGOGH | |||
| Táση | 230 VAC | ||
| Σειρά τάσης | 180~270 VAC | ||
| Συχνότητα | 50 Hz | ||
| ΕΞΑΓΟΗ | |||
| Κανονισμός τάσης | +/-10% | ||
| Χρόνος μεταφοράς | Τυπικό 2-6 ms | ||
| Κυματοειδές | Μιμούμενο κύμα ημιτόνου | ||
| ΜΠΑΤΑΡΙΑ | |||
| Τύπος & αριθμός | 12 V / 4.5 AH x 1 | 12 V / 7 AH x 1 | 12 V / 9 AH x 1 |
| Χρόνος ΦΟΡΤΙΣΗΣ | 8 ώρες ανέρχονται στην ικανότητα 90% | ||
| Διάσταση | |||
| Διάσταση (DxWxH) | 228 x 82.5 x 207 mm(@ κάθετη στάση) | ||
| Καθαρό βάρος(κιλά) | 2.2 | 2.7 | 3.1 |
| Περιβάλλον | |||
| Υγρασία | 0-90 % | ||
| Θερμοκρασία | 0-40°C (non-condensing) | ||

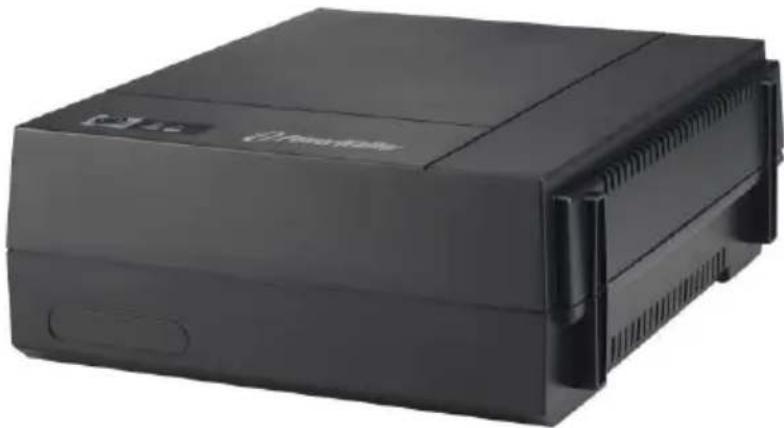

Off Line UPS
