MANUAL DE UTILIZARE VFD 600 PowerWalker
Manual de utilizare pentru
Sursa neîntreruptibilă PowerWalker VFD oferă o protecție cuprinzătoare într-un pachet mic și economic. Sursa neîntreruptibilă este mai compactă și oferă o protecție la alimentare mai cuprinzătoare împotriva variațiilor și a vârfurilor de tensiune. Această sursă neîntreruptibilă furnizează o alimentare stabilă pentru echipamentele conectate și permite închiderea PC-ului în siguranță în timpul întreruperilor de curent. Controlerul cu microprocesor încorporat garantează o fiabilitate ridicată a sursei, fiind perfectă pentru orice aplicație la domiciliu sau într-un birou mic.
Features:
2. Conținutul pachetului
În interiorul pachetului trebuie să primiți următoarele elemente:
Sursa neîntreruptibilă
Manual de utilizare
Cablu de alimentare
cu c.a.
3. Prezentare generală a produsului

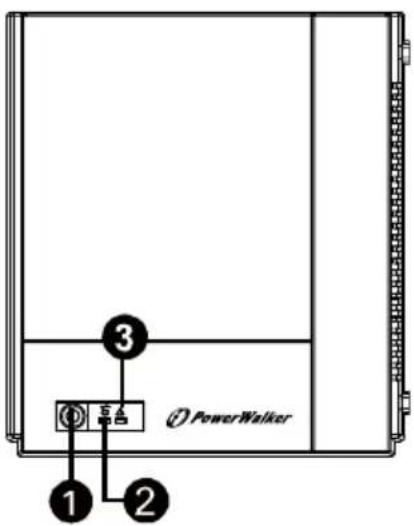

Vedere frontală:
RO
② Indicator de stare sursă
③ Indicator de stare accumulator/defecțiune
(Consultați tabelul Indicatoare și alarme pentru detalii.)

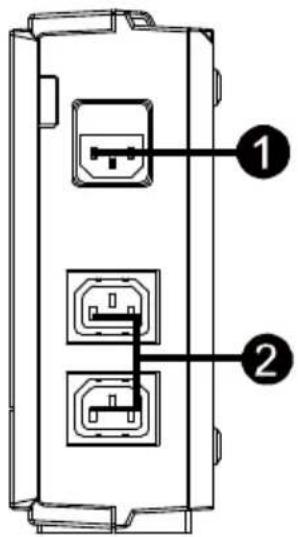

Vedere din spate:
① Priză intrare c.a. cu siguranță
②Prize de ieşire
③Întrerupător de circuit
4. Instalare și prima pornire
RO
NOTĂ: Înainte de instalare, vă rugăm să examinați unitatea. Asigurați-vă că niciun articol inclus în pachet nu este deteriorat.
I: Condiții de amplasare și depozitare

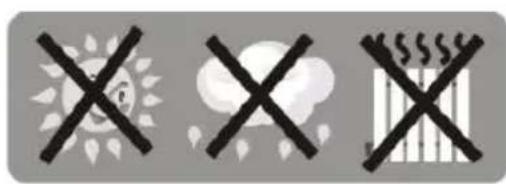

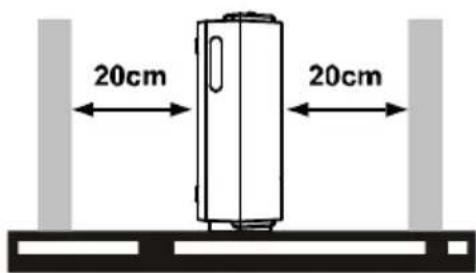

Instalați sursa neîntreruptibilă într-o zonă protejată, fără praf în exces și bine ventilată. Amplasați sursa departe de alte echipamente, la cel puțin 20 de cm, pentru a evita interferențele. NU utilizați sursa în locuri în care valorile de temperatură și umiditate depășesc limitele specificate. (Consultați specificațiile pentru a afla limitele.)
II: Conectarea la circuitul de alimentare și încărcarea
Înainte de prima utilizare, conectați cablul de alimentare cu c.a. la priza de perete și porniți sursa pentru încărcare. Pentru a obține cele mai bune rezultate, încărcați acumulatorul cel puțin 8 ore înainte de prima utilizare.
III: Conectarea consumatorilor
Conectați consumatorii la mufele de pe panoul din spate al sursei. După pornirea sursei cu ajutorul butonului de alimentare, dispositivele conectate vor fi protejate de sursă
ATENTIE: NU conectați o imprimantă cu laser sau un
scaner la sursa neîntreruptibilă. Acest lucru poate provoca deteriorarea sursei
VI: Pornirea/oprirea sursei neîntreruptibile
Porniți sursa neîntreruptibilă apăsând pe butonul de alimentare. Opriți sursa apăsând din nou pe butonul de alimentare.
5. Tabelul Indicatoare și alarme pentru funcționare
| Condiții | Indicator vizual | Alarmă |
| Mod Curent alternativ | LED verde aprins | Dezactivată |
| Mod Acumulator | LED-ul verde clipește la fiecare 10 secunde | Emite un sunet la fiecare 10 secunde |
| Acumulator descărcat în modul Acumulator | LED-ul verde clipește la fiecare secundă și LED-ul roșu este aprins | Emite un sunet la fiecare secundă |
| Eroare | LED roșu aprins | Sunet continuu |
| Alarmă de protecție la supraîncălzire | LED-ul roșu clipește la fiecare 0,5 secunde | Dezactivată |
6. Depanarea
Utilizați tabelul de mai jos pentru a rezolva problemele minore.
| Problemă | Cauză posibilă | Soluții |
| Nici un LED aprins pe panoul de comandă. | Accumulator descărcat. | Încărcați sursa cel puțin 8 ore. |
| Defecțiune accumulator. | Înlocuiți acumulatorul cu unul de același tip. | |
| Sursa neîntreruptibilă nu pornește. | Apăsați din nou pe butonul de alimentare pentru a porni sursa neîntreruptibilă. | |
| Alarma sună continuu când alimentarea funcționează normal. | Sursa neîntreruptibilă este în suprasarcină. | Eliminați mai întâi o parte din consumatori înainte de reconectarea echipamentului, verificați dacă sarcina se potrivește cu capacitatea sursei neîntreruptibile din specificații. |
| Eroare a sursei neîntreruptibile | Returnați sursa la centrul de service. | |
| Alarma sună la fiecare 2 secunde când alimentarea este normală. | Accumulator defect. | Înlocuiți acumulatorul cu unul de același tip. |
| Panoul de încărcare este deteriorat. | Returnați sursa la centrul de service. | |
| La pană de curent, timpu de alimentare a consumatorilor este mai scurt. | Sursa neîntreruptibilă este în suprasarcină. | Eliminați echipamentele care nu sunt esențiale. |
| Tensiunea acumulatorului este prea mică. | Încărcați sursa cel puțin 8 ore. | |
| Accumulator defect. Se poate datora funcționării într-un mediu cu temperaturi ridicate sau funcționării incorecte a acumulatorului. | Înlocuiți acumulatorul cu unul de același tip. | |
| Alimentarea funcționează normal dar LED-ul clipește. | Cablul de alimentare este slăbit. | Reconectați corect cablul de alimentare. |
7. Specificații
| Model | Power Walker VFD400 | Power Walker VFD600 | Power Walker VFD800 |
| CAPACITATE | 400 VA / 240 W | 600 VA / 360 W | 800 VA / 480 W |
| INTRARE | |||
| Tensiune | 230 V c.a. | ||
| Interval tensiune | 180~270 V c.a. | ||
| Frecvență | 50 Hz | ||
| IEŞIRE | |||
| Reglare tensiune | +/-10% | ||
| Timp de transfer | În general, 2-6 ms | ||
| Formatul undei | Undă sinusoidală simulată | ||
| ACUMULATOR | |||
| Tip și număr | 12 V / 4,5 AH x 1 | 12 V / 7 AH x 1 | 12 V / 9 AH x 1 |
| Timp de încărcare | 8 ore pentru o capacitate de 90% | ||
| FIZICE | |||
| Dimensiuni (L x l x î) | 228 x 82,5 x 207 mm (cu suport vertical) | ||
| Greutate netă (kg) | 2.2 | 2.7 | 3.1 |
| Mediu | |||
| Umiditate | 0-90 % | ||
| Temperatură | 0-40°C ( fără condensare) | ||

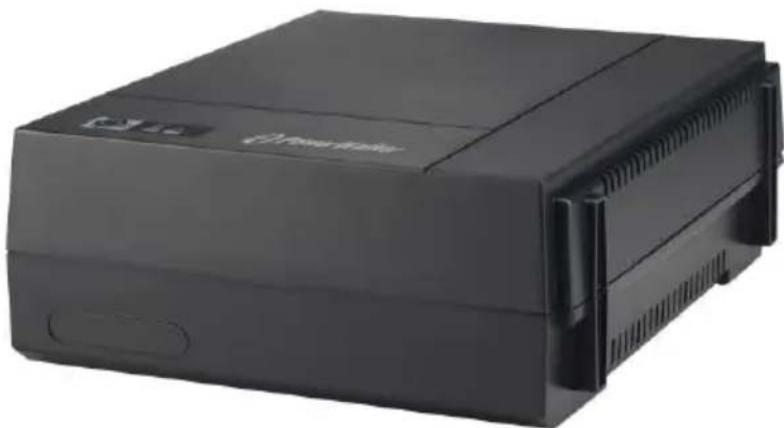

Off Line UPS
PowerWalker VFD 400
PowerWalker VFD 600
PowerWalker VFD 800
