ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FWF03DAFN5V3 DAIKIN

Εγχειρίδιο εγκατάστασης και λειτουργίας Κλιματιστικές μονάδες

Πίνακας περιεχομένων

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 153

1.1 Πληροφορίες για το παρόν έγγραφο 153
1.2 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων. 153
1.3 Γενικά 154

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού εγκατάστασης 155

Για τον τεχνικό εγκατάστασης 155

3 Πληροφορίες για τη συσκευασία 155

3.1 Αποσυσκευασία και χειρισμός της κλιματιστικής μονάδας ..... 155
3.2 Αφαίρεση των εξαρτημάτων από την κλιματιστική μονάδα ..... 156

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα 156

4.1 Αναγνώριση.... 156
4.1.1 Ετικέτα αναγνώρισης: Κλιματιστική μονάδα.... 156

5 Εγκατάσταση μονάδας 156

5.1 Προετοιμασία του χώρου εγκατάστασης 156
5.2 Στερέωση της μονάδας.... 157

5.2.1 Για να τοποθετήσετε τα μπουλόνια ανάρτησης...... 157

5.2.2 Για να δημιουργήσετε άνοιγμα στην οροφή ...... 158

5.3 Εγκατάσταση σωληνώσεων νερού.... 159

5.3.1 Προετοιμασία των σωληνώσεων νερού.... 159
5.3.2 Σύνδεση των σωλήνων νερού.... 159

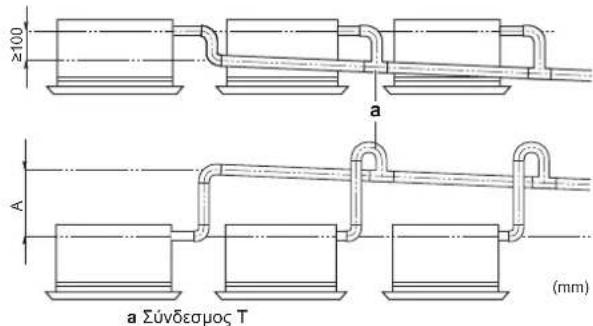

5.4 Εγκατάσταση σωληνώσεων αποχέτευσης 160

5.4.1 Αρχές για την εγκατάσταση της σωλήνωσης αποστράγγισης 160
5.4.2 Σύνδεση της σωλήνωσης αποστράγγισης.... 161

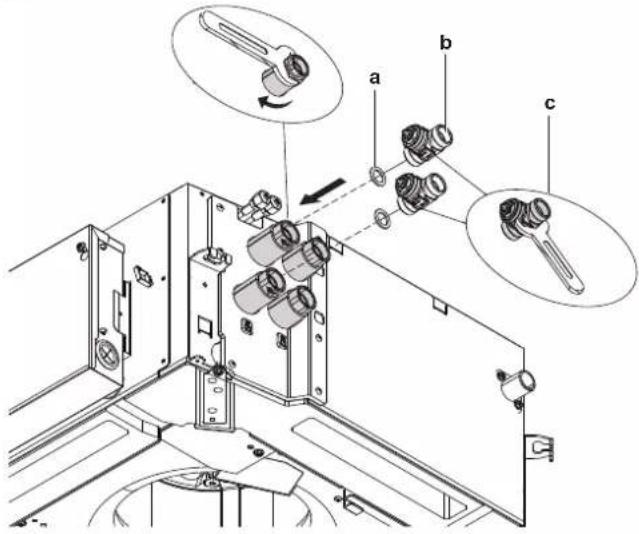

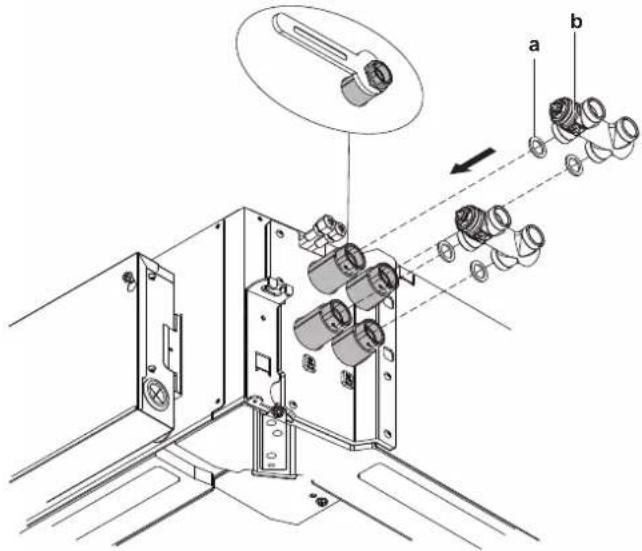

5.5 Εγκατάσταση προαιρετικού εξοπλισμού 162

5.5.1 Προετοιμασία προαιρετικού εξοπλισμού.... 162
5.5.2 Σύνδεση του προαιρετικού εξοπλισμού ...... 162

6 Εγκατάσταση ηλεκτρικών συνδέσεων 165

6.1 Προετοιμασία των ηλεκτρικών καλωδιώσεων 165
6.2 Σύνδεση των ηλεκτρικών καλωδίων.... 166

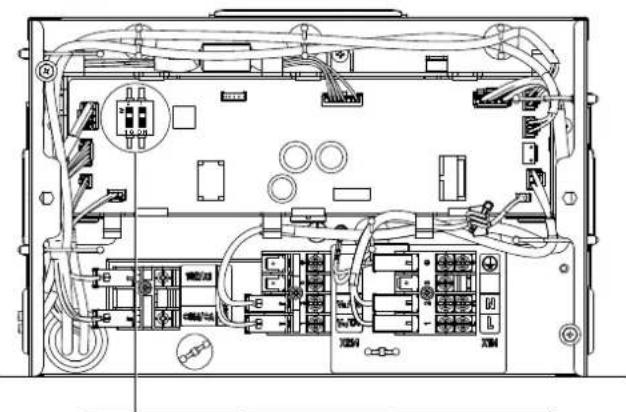

7 Διαμόρφωση 168

7.1 Ρύθμιση διακοσμητικού πλαισίου.... 168

8 Έναρξη λειτουργίας 168

8.1 Λίστα ελέγχου πριν από την έναρξη λειτουργίας...... 168

Για τον χρήστη 169

9 Οδηγίες ασφάλειας χειριστή 169

9.1 Οδηγίες για ασφαλή λειτουργία 169

10 Πληροφορίες για το σύστημα 170

11 Πριν από τη λειτουργία 170

12 Λειτουργία 170

12.1 Εύρος λειτουργίας 170

13 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία 170

14 Συντήρηση και επισκευή 171

14.1 Προφυλάξεις ασφαλείας κατά τη συντήρηση.... 171
14.2 Προφυλάξεις για τη συντήρηση και το σέρβις 171
14.3 Καθαρισμός του φίλτρου αέρα, της σχάρας εισαγωγής αέρα, της εξαγωγής αέρα και των εξωτερικών πλαισίων ...... 171

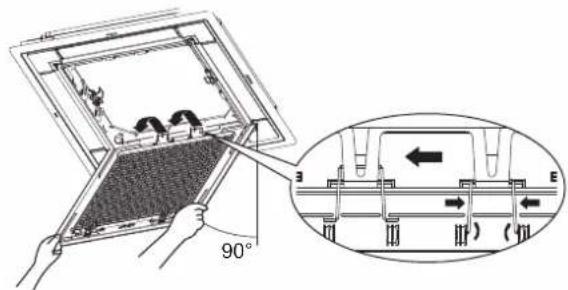

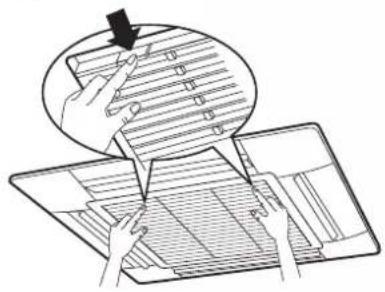

14.3.1 Για να καθαρίσετε το φίλτρο αέρα.... 171

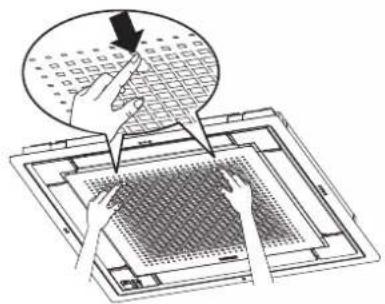

14.3.2 Για να καθαρίσετε την σχάρα αναρρόφησης...... 172

14.4 Μετά από μεγάλο χρονικό διάστημα διακοπής λειτουργίας .....172
14.5 Πριν από μεγάλο χρονικό διάστημα διακοπής λειτουργίας .....173
14.6 Τεχνική υποστήριξη μετά την πώληση και εγγύηση......173

14.6.1 Συνιστώμενη συντήρηση και έλεγχος....173
14.6.2 Μειωμένες περίοδοι συντήρησης και ελέγχου .....173

15 Αντιμετώπιση προβλημάτων 173

15.1 Αλλαγή θέσης 174

16 Απόρριψη 174

17 Τεχνικά χαρακτηριστικά 175

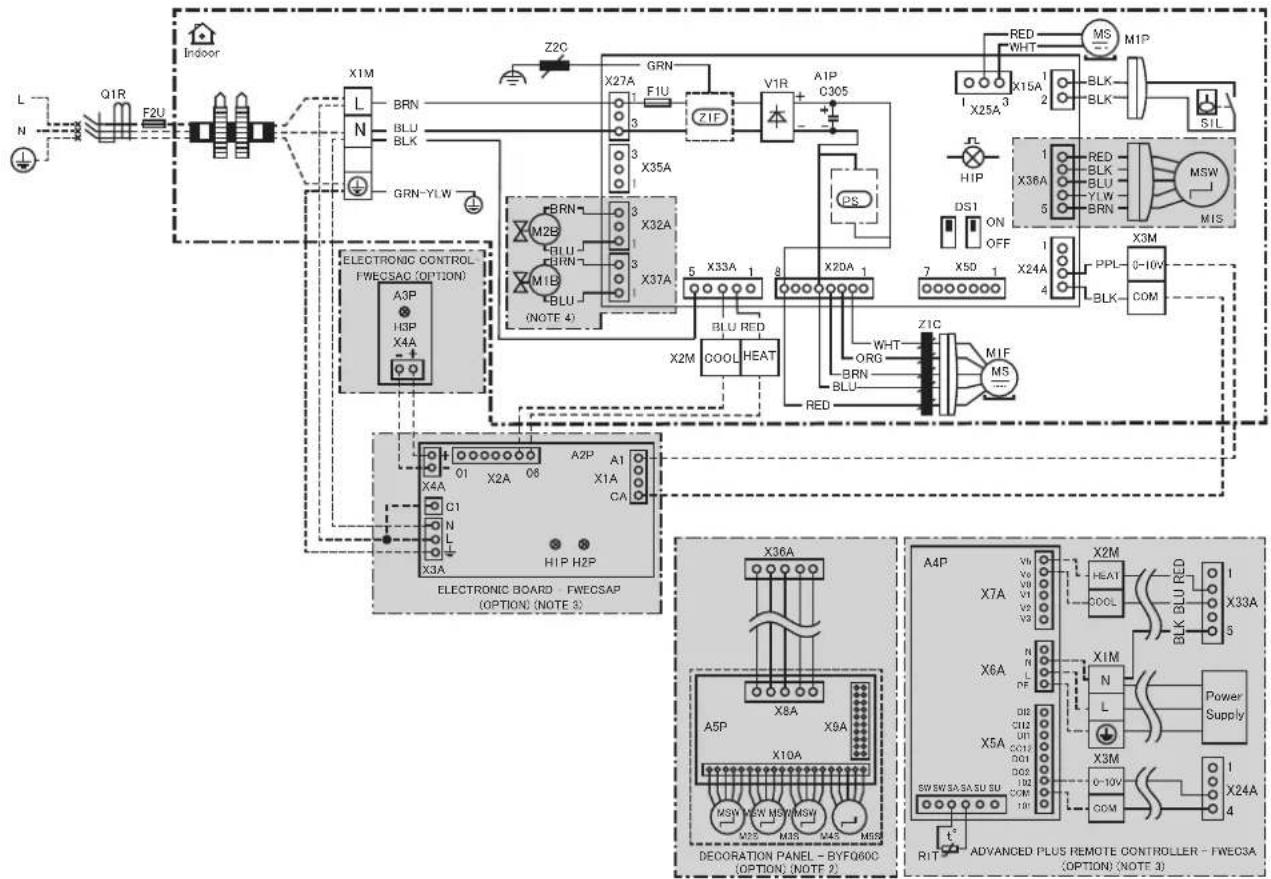

17.1 Διάγραμμα καλωδίωσης....175

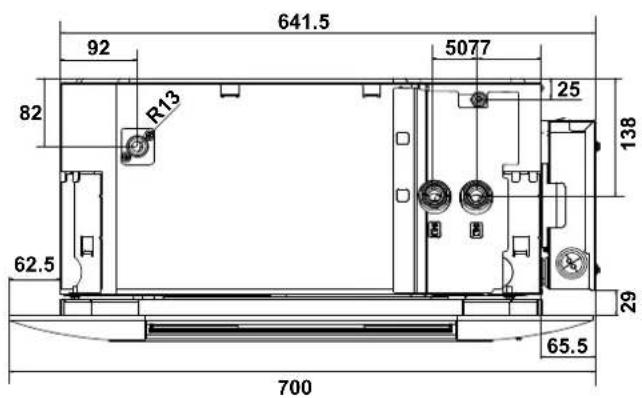

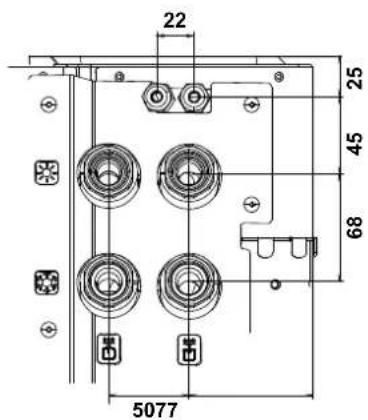

17.2 Διαστάσεις....176

18 Απαιτήσεις στοιχείων για οικολογικό σχεδιασμό 178

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1 Πληροφορίες για το παρόν έγγραφο

Κοινό στόχος

Εξουσιοδοτημένοι τεχνικοί εγκατάστασης + τελικοί χρήστες

ΠΛΗΡΟΦΟΡΙΕΣ

Η συγκεκριμένη συσκευή προορίζεται για χρήση σε εμπορικούς, βιομηχανικούς ή επαγγελματικούς χώρους.

Σετ τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος πακέτου βιβλιογραφίας. Το πλήρες πακέτο αποτελείται από:

- Γενικές προφυλάξεις ασφαλείας:

• Οδηγίες ασφαλείας που πρέπει να διαβάσετε πριν από την εγκατάσταση
• Μορφή: Έντυπο (στο κουτί της εσωτερικής μονάδας)

- Εγχειρίδιο εγκατάστασης και λειτουργίας της εσωτερικής μονάδας:

• Οδηγίες εγκατάστασης και χρήσης
• Μορφή: Έντυπο (στο κουτί της εσωτερικής μονάδας)
• Μορφή: Ψηφιακά αρχεία στον ιστότοπο https://www.daikin.eu. Χρησιμοποιήστε τη λειτουργία αναζήτησης Ωνια να βρείτε το μοντέλο σας.

Οι τελευταίες αναθεωρήσεις των παρεχόμενων συνοδευτικών εγγράφων ενδέχεται να είναι διαθέσιμες στον ιστοχώρο της Daikin στη χώρα σας ή μέσω του αντιπροσώπου σας.

Οι πρωτότυπες οδηγίες έχουν συνταχθεί στα Αγγλικά. Οι οδηγίες σε όλες τις άλλες γλώσσες αποτελούν μετάφραση των αρχικών οδηγιών.

Τεχνικά μηχανικά δεδομένα

• Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).
• Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

1.2 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

ΚΙΝΔΥΝΟΣ

Υποδεικνύει μια κατάσταση που οδηγεί σε θάνατο ή σοβαρό τραυματισμό.

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Υποδεικνύει μια κατάσταση που θα μπορούσε να οδηγήσει σε ηλεκτροπληξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Υποδεικνύει μια κατάσταση που θα μπορούσε να οδηγήσει σε κάψιμο/ εγκαύματα λόγω ακραίων υψηλών ή χαμηλών θερμοκρασιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση που θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υποδεικνύει μια κατάσταση που θα μπορούσε να οδηγήσει σε ελαφρύ ή μέτριο τραυματισμό.

ΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση που θα μπορούσε να προκαλέσει ζημιά σε εξοπλισμό ή περιουσία.

ΠΛΗΡΟΦΟΡΙΕΣ

Υποδεικνύει χρήσιμες συμβουλές ή πρόσθετες πληροφορίες.

Σύμβολα που χρησιμοποιούνται στη μονάδα:

Σύμβολο Επεξήγηση

Πριν την εγκατάσταση, διαβάστε το εγχειρίδιο εγκατάστασης και λειτουργίας, και το φύλλο οδηγιών καλωδίωσης.

1.3 Γενικά

Αν ΔΕΝ είστε σίγουροι για τον τρόπο εγκατάστασης ή χειρισμού της μονάδας, επικοινωνήστε με τον αντιπρόσωπό σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ακατάλληλη εγκατάσταση ή προσάρτηση του εξοπλισμού ή των εξαρτημάτων θα μπορούσε να προκαλέσει ηλεκτροπληξία, βραχυκύκλωμα, διαρροές, πυρκαγιά ή άλλη βλάβη στον εξοπλισμό. Χρησιμοποιείτε MONO εξαρτήματα, προαιρετικό εξοπλισμό και ανταλλακτικά που κατασκευάζονται ή έχουν εγκριθεί από την Daikin εκτός αν ορίζεται κάτι διαφορετικό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, η δοκιμή και τα υλικά που εφαρμόζονται συμμορφώνονται με την ισχύουσα νομοθεσία (επιπλέον των οδηγιών που περιγράφονται στην τεκμηρίωση της Daikin).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτή η μονάδα περιέχει ηλεκτρικά εξαρτήματα που μπορεί να καίνε.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΜΗΝ χρησιμοποιείτε τις κλιματιστικές μονάδες με βρεγμένα χέρια. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, ΠΡΕΠΕΙ να αντικατασταθεί από τον κατασκευαστή,

τον αντιπρόσωπο συντήρησης ή άλλα άτομα με παρόμοια προσόντα, προς αποφυγή κινδύνου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να ΜΗΝ μπορεί κανείς, και ειδικά τα παιδιά, να παίξει με αυτά. Πιθανή συνέπεια: ασφυξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Αποσυνδέστε την ηλεκτρική παροχή για τουλάχιστον 10 λεπτά και, πριν ξεκινήσετε την εργασία, μετρήστε την τάση στους ακροδέκτες των πυκνωτών ή των ηλεκτρικών εξαρτημάτων του κεντρικού κυκλώματος. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50 V DC προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Σε ό,τι αφορά τη θέση των ακροδεκτών, συμβουλευτείτε την ετικέτα προειδοποίησης για τα άτομα που εκτελούν εργασίες σέρβις και συντήρησης.

ΠΡΟΣΟΧΗ

• MHN τοποθετείτε αντικείμενα ή εξοπλισμό πάνω στη μονάδα.
• MHN κάθεστε, ανεβαίνετε ή στέκεστε πάνω στη μονάδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά 8 ετών και άνω, και άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή από άτομα χωρίς εμπειρία και γνώσεις, εάν τη χειρίζονται υπό επίβλεψη ή τους έχουν δοθεί οδηγίες σχετικές με την ασφαλή χρήση της συσκευής και κατανοούν τους ενδεχόμενους κινδύνους.

ΔΕΝ πρέπει να αφήνετε παιδιά να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη ΔΕΝ ΠΡΕΠΕΙ να γίνονται από παιδιά χωρίς επίβλεψη.

ΠΡΟΣΟΧΗ

ΜΗΝ αγγίζετε την είσοδο αέρα ή τα αλουμινένια πτερύγια της μονάδας.

ΠΡΟΣΟΧΗ

Φοράτε επαρκή μέσα ατομικής προστασίας (προστατευτικά γάντια, γυαλιά ασφαλείας...) κατά την εγκατάσταση, τη συντήρηση ή το σέρβις του συστήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Παρέχετε επαρκή μέτρα για να αποτρέψετε τη χρήση της μονάδας ως καταφύγιο από μικρά ζώα. Τα μικρά ζώα που έρχονται σε επαφή με ηλεκτρικά μέρη μπορεί να προκαλέσουν δυσλειτουργίες, καπνό ή φωτιά.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

• Βεβαιωθείτε ότι το σύστημα είναι σωστά γειωμένο.
• Διακόψτε την παροχή ηλεκτρικού ρεύματος πριν από την πραγματοποίηση εργασιών συντήρησης.
• Τοποθετήστε το καπάκι του ηλεκτρικού πίνακα πριν ενεργοποιήσετε την παροχή ρεύματος.

ΠΡΟΣΟΧΗ

• Ελέγξτε εάν η θέση εγκατάστασης μπορεί να σηκώσει το βάρος της μονάδας. Η κακή εγκατάσταση είναι επικίνδυνη. Μπορεί να προκαλέσει κραδασμούς ή ασυνήθη θόρυβο κατά τη λειτουργία.
• Εξασφαλίστε επαρκή χώρο για τη συντήρηση.
• MHN εγκαθιστάτε τη μονάδα σε επαφή με οροφή ή τοίχο, καθώς αυτό θα μπορούσε να προκαλέσει κραδασμούς.

2 Συγκεκριμένες οδηγίες ασφάλειας τεχνικού εγκατάστασης

Να τηρείτε πάντα τις ακόλουθες οδηγίες και κανονισμούς ασφάλειας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιθείτε ότι η εγκατάσταση, η συντήρηση και η επισκευή συμμορφώνονται με τις οδηγίες της Daikin και με την ισχύουσα νομοθεσία και ότι πραγματοποιούνται MONO από εξουσιοδοτημένα άτομα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εγκατάσταση πρέπει να πραγματοποιείται από έναν τεχνικό εγκατάστασης και η επιλογή υλικών και εγκατάστασης πρέπει να συμμορφώνεται με την ισχύουσα νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• MHN χρησιμοποιείτε στο εσωτερικό του προϊόντος ηλεκτρικά εξαρτήματα που αγοράσατε από τοπικά καταστήματα.
  • MHN διακλαδώνετε την παροχή ηλεκτρικού ρεύματος για την αντλία αποστράγγισης κλπ., από το μπλοκ ακροδεκτών. Κάτι τέτοιο θα μπορούσε να οδηγήσει σε ηλεκτροπληξία ή πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε την καλωδίωση διασύνδεσης μακριά από μη θερμομονωμένους χάλκινους σωλήνες καθώς αυτοί οι σωλήνες θα είναι πολύ ζεστοί.

ΠΡΟΣΟΧΗ

Σε τοίχους που περιέχουν μεταλλικό σκελετό ή μεταλλική πλάκα, χρησιμοποιήστε εντοιχισμένο σωλήνα και προστατευτικό πλαίσιο στην οπή διέλευσης για να αποτρέψετε ενδεχόμενη ανάπτυξη θερμότητας, ηλεκτροπληξία ή πυρκαγιά.

ΕΙΔΟΠΟΙΗΣΗ

• Προστατεύστε τις σωληνώσεις από φυσικές ζημιές.
• Διατηρήστε τις εγκαταστάσεις σωληνώσεων στο ελάχιστο δυνατόν.

Για τον τεχνικό εγκατάστασης

3 Πληροφορίες για τη συσκευασία

Λάβετε υπόψη τα εξής:

• Κατά την παράδοση, η μονάδα ΠΡΕΠΕΙ να ελέγχεται για ζημιές και ως προς την πληρότητα. Αν υπάρχουν ζημιές ή λείπουν εξαρτήματα, αυτό ΠΡΕΠΕΙ να αναφέρεται αμέσως στον εκπρόσωπο αξιώσεων της μεταφορικής εταιρείας.
• Μεταφέρετε τη μονάδα όσο το δυνατόν πλησιέστερα στην τελική θέση εγκατάστασης, ώστε να αποφευχθούν ζημιές κατά τη μεταφορά.
• Ετοιμάστε εκ των προτέρων τη διαδρομή που θα ακολουθήσει η μονάδα κατά τη μεταφορά της στην τελική θέση εγκατάστασης.

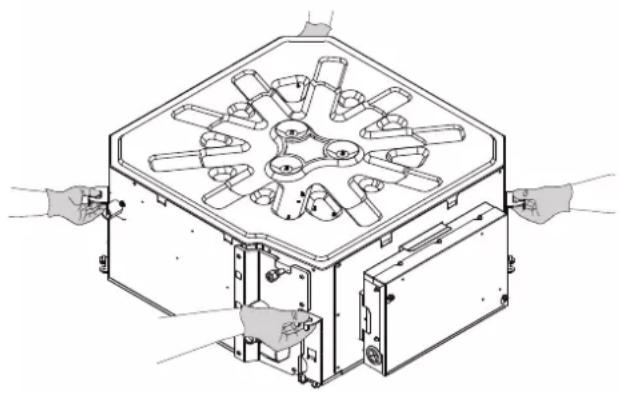

3.1 Αποσυσκευασία και χειρισμός της κλιματιστικής μονάδας

Για την ανύψωση της μονάδας χρησιμοποιήστε αρτάνη από μαλακό υλικό ή σχοινί και προστατευτικά φύλλα. Αυτό γίνεται για την αποτροπή ζημιάς ή εκδορών στη μονάδα.

1 Σηκώνετε τη μονάδα από τους βραχίονες ανάρτησης, χωρίς να ασκείτε πίεση σε άλλα εξαρτήματα, ειδικά στον αγωγό αποχέτευσης και στη θερμομόνωση.

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

ΕΙΔΟΠΟΙΗΣΗ

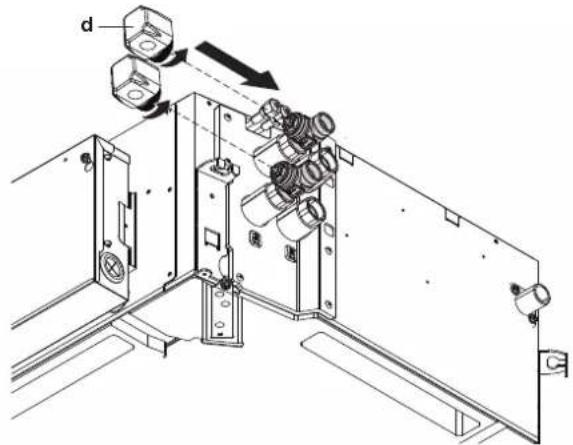

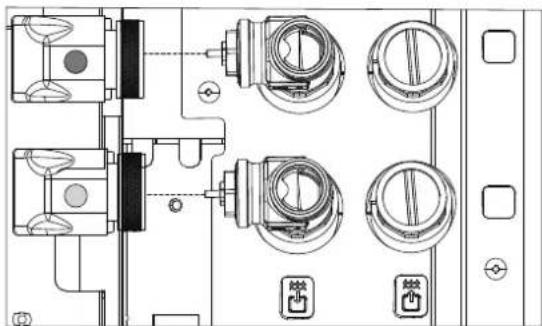

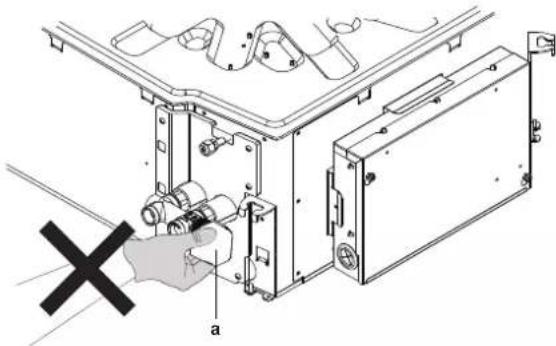

ΜΗΝ σηκώνετε τη μονάδα από τους ενεργοποιητές βαλβίδας (α).

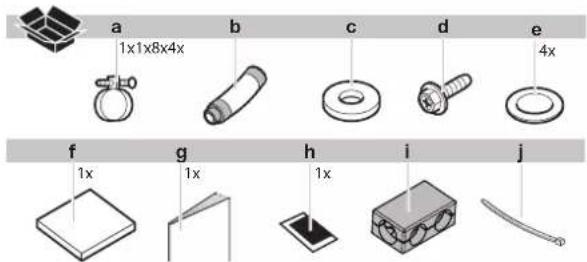

3.2 Αφαίρεση των εξαρτημάτων από την κλιματιστική μονάδα

a 1x1x8x4x b c d e 4x f g h i j 1x 1x 1x

α Μεταλλικός σφιγκτήρας

b Εύκαμπτος σωλήνας αποχέτευσης

c Ροδέλα για βραχίονα ανάρτησης

d Blôa

e Παρέμβυσμα στεγανοποίησης

f Μεγάλο επίστρωμα στεγανοποίησης για εύκαμπτο σωλήνα αποχέτευσης

g Εγχειρίδιο εγκατάστασης και λειτουργίας

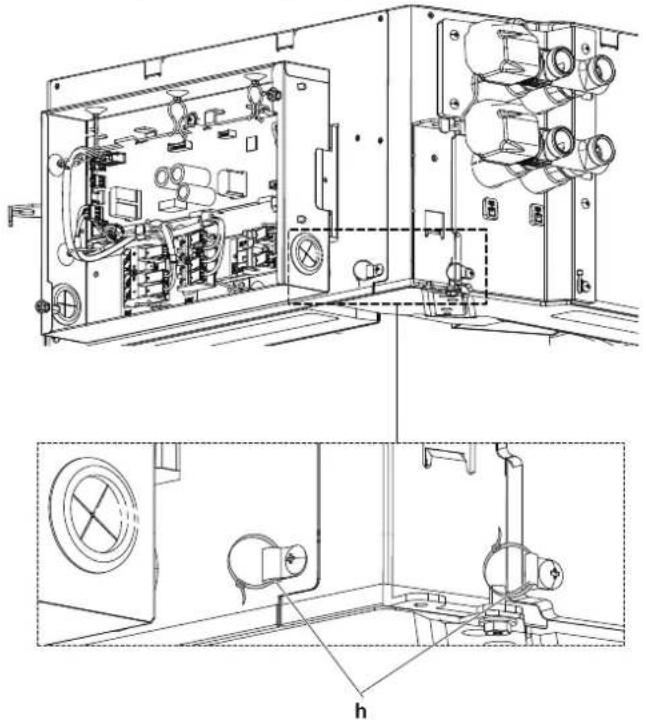

h Θερμομόνωση για εξαέρωση

i Θερμομόνωση για βαλβίδες (2 σωλήνων: 1 και 4 σωλήνων: 2) (*)

j Δεματικό για θερμομόνωση βαλβίδας (2 σωλήνων: 2 και 4 σωλήνων: 4) (*)

* Μόνο μοντέλα με εργοστασιακά εγκατεστημένη βαλβίδα

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

4.1 Αναγνώριση

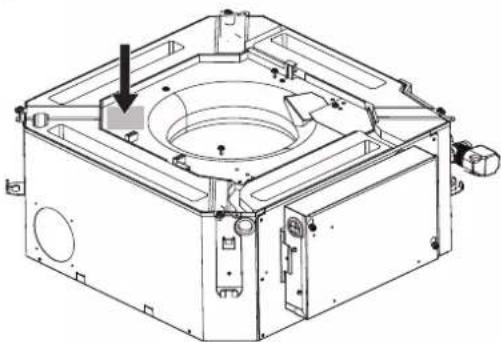

4.1.1 Ετικέτα αναγνώρισης: Κλιματιστική μονάδα

Θέση

Παράδειγμα: FW F 02 D A T N 5 V3 --

Κωδικός Περιγραφή
FW Κλιματιστική	μονάδα νερού
F Κασέτα
D Κύρια αλλαγή	μοντέλου (Α έως Ω)
A	Μικρή αλλαγή
T	2 σωλήνων
F	4 σωλήνων
N	Χωρίς βαλβίδα
V	Τρίοδη βαλβίδα
T	Δίοδη βαλβίδα
5	Εργοστάσιο Hendek
V3	1 Ph / 50 Hz / 230 V
-	Καμία επιλογή
-	Κατεύθυνση σύνδεσης (χωρίς συγκεκριμένη διεύθυνση)

5 Εγκατάσταση μονάδας

5.1 Προετοιμασία του χώρου εγκατάστασης

ΕΙΔΟΠΟΙΗΣΗ

Η μονάδα πρέπει να εγκατασταθεί σε ύψος ≥2,5 m από το δάπεδο.

ΠΛΗΡΟΦΟΡΙΕΣ

Το επίπεδο ηχητικής πίεσης είναι χαμηλότερο από 70 dBA.

ΠΡΟΣΟΧΗ

Η ΣΥΣΚΕΥΗ δεν είναι προσβάσιμη για το ευρύ κοινό. Εγκαταστήστε τη σε ασφαλή χώρο, που δεν επιτρέπει την εύκολη πρόσβαση.

Αυτή η μονάδα είναι κατάλληλη για εγκατάσταση σε εμπορικά καταστήματα και χώρους ελαφριάς βιομηχανίας.

ΕΙΔΟΠΟΙΗΣΗ

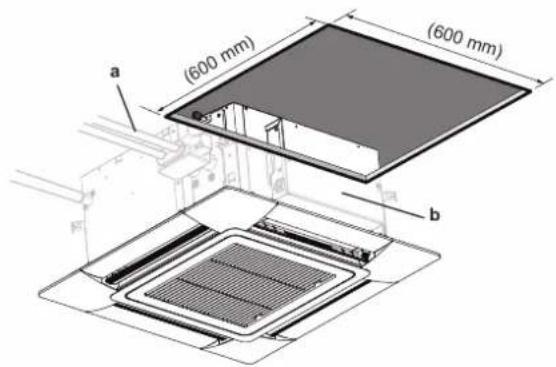

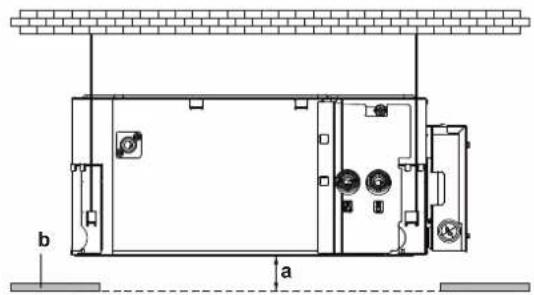

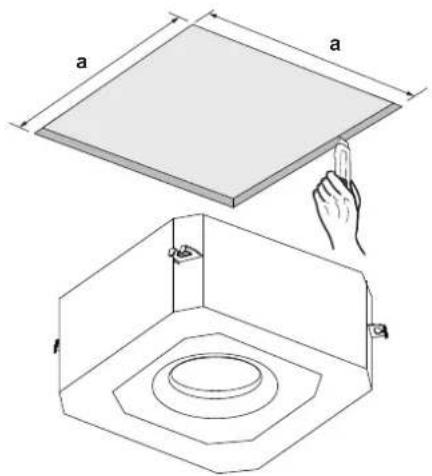

Όταν ΔΕΝ είναι δυνατή η εγκατάσταση από το κάτω μέρος, όπως στην περίπτωση οροφών πολύ μεγάλου ύψους, η πρόσβαση στη μονάδα για εγκατάσταση και συντήρηση θα πρέπει να είναι δυνατή από το επάνω μέρος της οροφής.

Επιλέξτε μια θέση εγκατάστασης στην οποία τηρούνται οι παρακάτω προϋποθέσεις και ανταποκρίνεται στις απαιτήσεις του πελάτη σας.

- Ο χώρος γύρω από τη μονάδα είναι επαρκής για εργασίες συντήρησης και επισκευής. Ο χώρος γύρω από τη μονάδα επιτρέπει την επαρκή κυκλοφορία και διανομή του αέρα. Δείτε την ενότητα για τον απαιτούμενο χώρο για εγκατάσταση.

ΕΙΔΟΠΟΙΗΣΗ

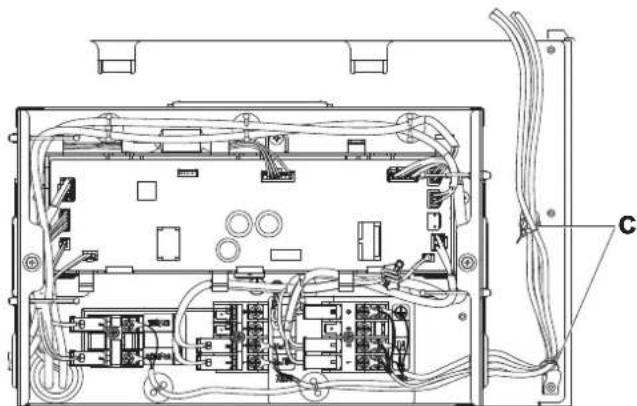

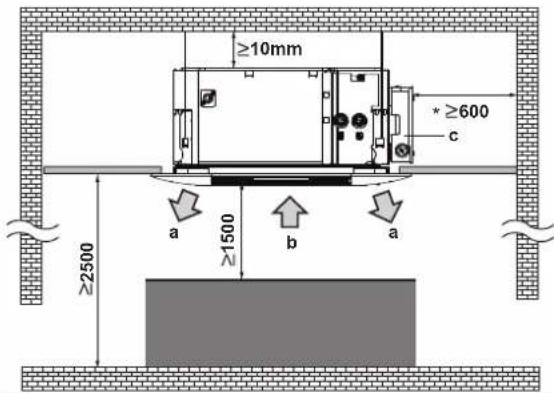

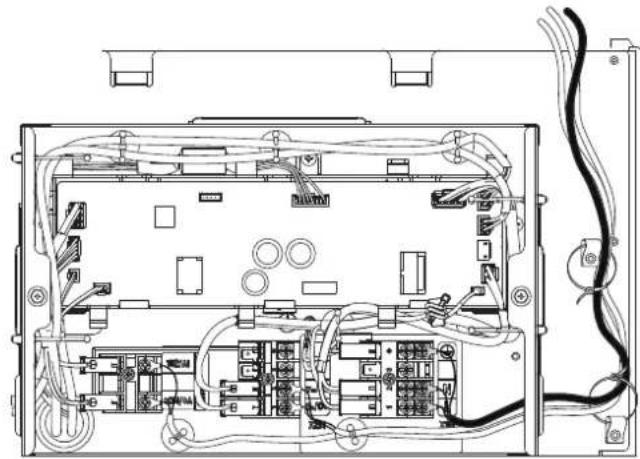

Εάν ο ηλεκτρικός πίνακας (c) είναι στραμμένος προς τον τοίχο, αφήστε ελάχιστη απόσταση 600 mm για συντήρηση και εξασφαλίστε χώρο τουλάχιστον 1500 mm από την είσοδο αέρα (b) και την έξοδο αέρα (a) για την κυκλοφορία του αέρα.

≥10mm * ≥600 c ≥2500 a ≥1500 b a

• Βεβαιωθείτε ότι το σημείο αερίζεται καλά. ΜΗΝ φράσσετε τα ανοίγματα αερισμού.
• Βεβαιωθείτε ότι η τοποθεσία της εγκατάστασης αντέχει το βάρος και τις δονήσεις της μονάδας.
• Φροντίστε ώστε, σε περίπτωση διαρροής νερού, το νερό να μην προκαλέσει ζημιές στον χώρο εγκατάστασης και στον περιβάλλοντα χώρο.
• Επιλέξτε θέση στην οποία ο θόρυβος λειτουργίας ή ο ζεστός/κρύος αέρας που εξέρχεται από τη μονάδα δεν θα προκαλεί ενόχληση σε οποιονδήποτε και η οποία είναι σύμφωνη με την ισχύουσα νομοθεσία.
• Αποστράγγιση. Βεβαιωθείτε ότι το νερό της συμπύκνωσης αποστραγγίζεται κανονικά.
• Σε χώρους με αδύναμο σήμα, τηρήστε απόσταση 3 m ή μεγαλύτερη για να αποφύγετε την ηλεκτρομαγνητική παρεμβολή άλλων μηχανημάτων και χρησιμοποιήστε αγωγούς για τις ηλεκτρικές γραμμές και τις γραμμές μετάδοσης.
• Φώτα φθορισμού. Όταν εγκαθιστάτε ένα ασύρματο τηλεχειριστήριο σε δωμάτιο με φώτα φθορισμού, δώστε προσοχή στα εξής για να αποφύγετε παρεμβολές:
• Τοποθετήστε το ασύρματο τηλεχειριστήριο όσο το δυνατόν πιο κοντά στην εσωτερική μονάδα.
• Τοποθετήστε την εσωτερική μονάδα όσο το δυνατό πιο μακριά από τα φώτα φθορισμού.

ΜΗΝ εγκαθιστάτε τη μονάδα σε χώρους που χρησιμοποιούνται συχνά ως χώροι εργασίας. Στην περίπτωση οικοδομικών εργασιών (π.χ. εργασίες λείανσης) όπου δημιουργείται μεγάλη ποσότητα σκόνης, η μονάδα ΠΡΕΠΕΙ να είναι καλυμμένη.

Μην εγκαθιστάτε ή χειρίζεστε τη μονάδα στους χώρους που αναφέρονται παρακάτω.

• Σε χώρους με παρουσία ορυκτελαίου ή ατμών ή εκνεφωμάτων λαδιού, όπως οι κουζίνες (τα πλαστικά εξαρτήματα ίσως παρουσιάσουν φθορά).
• Σε χώρους όπου υπάρχει διαβρωτικό αέριο, όπως το θειούχο αέριο. Οι χαλκοσωλήνες και τα σημεία συγκόλλησης μπορεί να διαβρωθούν.
• Χώροι στους οποίους ο αέρας έχει υψηλή συγκέντρωση αλατιού, όπως εκείνοι που βρίσκονται σε παραθαλάσσιες περιοχές ή εκείνοι στους οποίους παρουσιάζονται υψηλές διακυμάνσεις τάσης (π.χ. σε εργοστάσια). Επίσης σε οχήματα ή σκάφη.
• Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν ηλεκτρομαγνητικά κύματα. Τα ηλεκτρομαγνητικά κύματα μπορεί να διαταράξουν το σύστημα ελέγχου και να προκαλέσουν δυσλειτουργία της συσκευής.
• Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρροής εύφλεκτων αερίων (παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.

- Η μονάδα ΔΕΝ μπορεί να εγκατασταθεί σε μπάνιο.

5.2 Στερέωση της μονάδας

5.2.1 Για να τοποθετήσετε τα μπουλόνια ανάρτησης

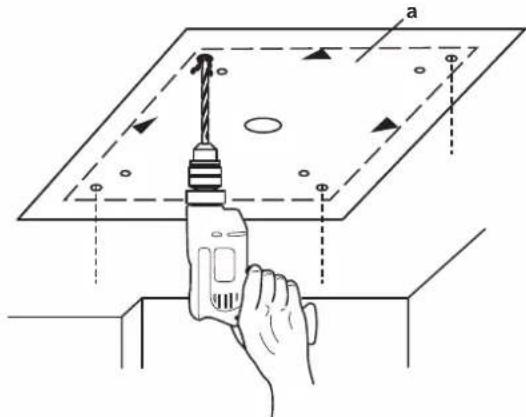

Χρησιμοποιήστε το σχέδιο για να καθορίσετε τις θέσεις των μπουλονιών ανάρτησης (άνω μέρος της συσκευασίας). Οι θέσεις των μπουλονιών ανάρτησης υποδεικνύονται στο χάρτινο σχέδιο. Η διάτρηση των οπών μπορεί να γίνει τοποθετώντας το χάρτινο σχέδιο επάνω στην οροφή.

a Χάρτινο σχέδιο για την εγκατάσταση. (άνω μέρος της συσκευασίας)

- Αντοχή οροφής. Βεβαιωθείτε ότι η οροφή είναι αρκετά ανθεκτική για να αντέξει το βάρος της μονάδας. Εάν υπάρχει κάποιος κίνδυνος, ενισχύστε την οροφή πριν εγκαταστήσετε τη μονάδα.

• Για υπάρχουσες οροφές, χρησιμοποιήστε αγκύρια.
• Για νέες οροφές, χρησιμοποιήστε χωνευτά ένθετα, χωνευτά αγκύρια ή άλλα εξαρτήματα από του εμπορίου.

a b c d e

A 50\~100 mm

a Πλάκα οροφής
b Äγκιστρο
c Makrú παξιμάδι ή κοχλιωτός εντατήρας
d Μπουλόνι ανάρτησης
e Ψευδοροφή

- Ντίζες ανάρτησης. Χρησιμοποιήστε μπουλόνια ανάρτησης Μ8\~Μ10 για την εγκατάσταση. Συνδέστε τον βραχίονα ανάρτησης στο μπουλόνι ανάρτησης. Στερεώστε τον καλά χρησιμοποιώντας παξιμάδι και ροδέλα στην πάνω και την κάτω πλευρά του βραχίονα ανάρτησης.

4x a1 b c b a2

a1 Παξιμάδι (του εμπορίου)
a2 Διπλό παξιμάδι (του εμπορίου)
b Ροδέλα (πρόσθετη)
c Βραχίονας ανάρτησης (προσαρτημένος στη μονάδα)

5.2.2 Για να δημιουργήσετε άνοιγμα στην οροφή

Χρησιμοποιήστε το Χάρτινο σχέδιο (άνω μέρος της συσκευασίας) (a) για να δημιουργήσετε το άνοιγμα της οροφής σύμφωνα με τα περιγράμματα που καθορίζονται στο Χάρτινο σχέδιο. Τοποθετήστε το Χάρτινο σχέδιο στη μονάδα χρησιμοποιώντας τις τέσσερις βίδες (d) από το σετ των εξαρτημάτων και δημιουργήστε το άνοιγμα ακολουθώντας τη γραμμή του ανοίγματος της οροφής (c).

Βεβαιωθείτε ότι η μονάδα και οι βραχίονες ανάρτησής της είναι κεντραρισμένοι (b) στο άνοιγμα της οροφής.

a Χάρτινο σχέδιο για εγκατάσταση (άνω μέρος της συσκευασίας)
b Κέντρο του ανοίγματος οροφής
c Γραμμή ανοίγματος οροφής
d Bíðες (πρόσθετες)

ΕΙΔΟΠΟΙΗΣΗ

Δημιουργήστε τετράγωνο άνοιγμα με μέγιστο μήκος πλευράς 660 mm σε περίπτωση εγκατάστασης με BYFQ60B και 595 mm σε περίπτωση εγκατάστασης με BYFQ60C. Διαφορετικά, ίσως υπάρχει επικάλυψη μεταξύ του διακοσμητικού πλαισίου και της σανίδας της οροφής. Εάν χρησιμοποιηθούν μεγαλύτερες διαστάσεις, οι πλευρές θα πρέπει να καλυφθούν με πρόσθετο υλικό οροφής.

		Εάν Α (mm)(a)	Τότε
			Β (mm)(a)	C (mm)(a)
		BYFQ60B (Τυπικό πλαίσιο)
		585 (ελάχ.)	5 57,5
		660 (μέγ.)	42,5 20
		BYFQ60C (Διακοσμητικό πλαίσιο)
		585 (ελάχ.)	5 17,5
		595 (μέγ.)	10 12,5

(8) A: Άνοιγμα οροφής
B: Απόσταση μεταξύ της μονάδας και του ανοίγματος οροφής
Γ: Αλληλοεπικάλυψη μεταξύ διακοσμητικού πλαισίου και ψευδοροφής

- Οριζόντια. Βεβαιωθείτε, ότι η μονάδα είναι σταθμισμένη και στις 4 γωνίες χρησιμοποιώντας αλφάδι ή αλφαδολάστιχο.

a b c b

a Αλφάδι
b Σωλήνας βινυλίου
c Στάθμη νερού

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ εγκαθιστάτε τη μονάδα υπό κλίση. Πιθανή συνέπεια: Εάν η μονάδα έχει κλίση κόντρα στην κατεύθυνση της συμπύκνωσης (η πλευρά του σωλήνα αποστράγγισης είναι ψηλότερα), το φλοτέρ ενδέχεται να δυσλειτουργεί με αποτέλεσμα να στάζει νερό.

Ρυθμίστε την απόσταση μεταξύ των πλαισίων κατά την κατακόρυφη διεύθυνση ως εξής:

b a

α Κατακόρυφη απόσταση από υλικό οροφής
b Πλάκα οροφής

Τύπος πλαισίου	a
BYFQ60B (Τυπικό πλαίσιο)	25 mm
BYFQ60C (Διακοσμητικό πλαίσιο)	34 mm

Για να δημιουργήσετε άνοιγμα σε μια υπάρχουσα μονολιθική πλάκα οροφής

ΕΙΔΟΠΟΙΗΣΗ

Είναι απαραίτητο να εξασφαλίσετε χώρο για τη συντήρηση στην οροφή, από τον οποίο θα είναι δυνατή η πρόσβαση στον ηλεκτρικό πίνακα και στις σωληνώσεις νερού.

Οι ακόλουθες διαστάσεις μπορούν να χρησιμοποιηθούν ως πιμές αναφοράς για τον χώρο συντήρησης ή αυτός ο χώρος μπορεί να καθοριστεί λαμβάνοντας υπόψη τη θέση του ηλεκτρικού πίνακα (b) και των συνδέσεων των σωληνώσεων νερού (a) στον χώρο εγκατάστασης.

(600 mm) (600 mm) a b

Εάν η μονάδα πρέπει να εγκατασταθεί σε υπάρχουσα μονολιθική πλάκα οροφής, τηρήστε τις ακόλουθες διαστάσεις:

Ανάλογα με τον συνδυασμό μοντέλων και πλαισίων:

Τύπος	a (mm)
	Τυπικό μοντέλο BYFQ60B	Διακοσμητικό πλαίσιο BYFQ60C
Χωρίς βαλβίδα	600~660	595~600
Εργοστασιακά τοποθετημένη βαλβίδα	652~660	≥652 A(a)

(a) A: Αναρτήστε τη μονάδα από τα μπουλόνια ανάρτησης και, στη συνέχεια, προσαρμόστε το μέγεθος του ανοίγματος ώστε να είναι μεταξύ 585-595 mm, προσθέτοντας επιπλέον υλικό οροφής (b) ώστε να είναι δυνατή η επικάλυψη του πλαισίου και της πλάκας οροφής.

5.3 Εγκατάσταση σωληνώσεων νερού

5.3.1 Προετοιμασία των σωληνώσεων νερού

Πριν από την υλοποίηση των σωληνώσεων νερού, ελέγξτε τα παρακάτω σημεία:

• Η μέγιστη τιμή πίεσης νερού είναι 1,6 MPa.
• Η ελάχιστη θερμοκρασία νερού είναι 5°C.
• Η μέγιστη θερμοκρασία νερού είναι 80°C.
• Φροντίστε να εγκαταστήσετε εξαρτήματα στις σωληνώσεις του χώρου εγκατάστασης που μπορούν να αντέξουν την πίεση και τη θερμοκρασία του νερού.

• Εγκαταστήστε ικανοποιητικά μέτρα προστασίας στο κύκλωμα νερού για να διασφαλίσετε ότι η πίεση του νερού δεν θα ξεπεράσει ποτέ την μέγιστη επιτρεπόμενη πίεση λειτουργίας.

• Εξασφαλίστε κατάλληλη αποχέτευση για τη βαλβίδα ανακούφισης πίεσης (αν έχει εγκατασταθεί), προκειμένου να αποτρέψετε την επαφή νερού με ηλεκτρικά εξαρτήματα.

• Εγκαταστήστε βαλβίδες αποκοπής στη μονάδα, ώστε να είναι δυνατή η διεξαγωγή των τυπικών εργασιών συντήρησης χωρίς αποχέτευση του συστήματος.
• Εγκαταστήστε τάπες αποχέτευσης σε όλα τα χαμηλά σημεία του συστήματος, για να επιτρέπουν την πλήρη αποχέτευση του κυκλώματος κατά τη διάρκεια της συντήρησης ή της επισκευής της μονάδας.
• Εγκαταστήστε βαλβίδες εξαέρωσης σε όλα τα υψηλά σημεία του συστήματος. Οι βαλβίδες θα πρέπει να βρίσκονται σε σημεία, όπου θα είναι εύκολα προσβάσιμες για συντήρηση.

Η μονάδα είναι έσπλισμένη με είσοδο και έξοδο νερού για σύνδεση στο δίκτυο νερού. Το δίκτυο νερού πρέπει να παρασχεθεί από τεχνικό εγκατάστασης και πρέπει να συμμορφώνεται προς την ισχύουσα νομοθεσία.

- Προστατέψτε την τοπική σωλήνωση από φυσικές ζημιές.

ΕΙΔΟΠΟΙΗΣΗ

Η μονάδα προορίζεται MONO για χρήση σε κλειστό κύκλωμα νερού. Η χρήση σε ανοικτό κύκλωμα νερού μπορεί να οδηγήσει σε υπερβολική διάβρωση των αγωγών νερού.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την οδηγία 2020/2184 της ΕΕ.

ΕΙΔΟΠΟΙΗΣΗ

Επιτρέπεται η χρήση γλυκόλης, αλλά η ποσότητα ΔΕΝ πρέπει να υπερβαίνει το 40% του όγκου. Μεγαλύτερη ποσότητα γλυκόλης πιθανόν να προκαλέσει ζημιά στα υδραυλικά μέρη.

5.3.2 Σύνδεση των σωλήνων νερού

ΠΡΟΣΟΧΗ

Χρησιμοποιείτε πάντα βαλβίδες για τον έλεγχο της κυκλοφορίας του νερού στη μονάδα. Εάν η κλιματιστική μονάδα είναι απενεργοποιημένη, αλλά εξακολουθεί να κυκλοφορεί νερό στη μονάδα, θα προκληθεί συμπύκνωση στη μονάδα και ίσως στάξει νερό.

ΕΙΔΟΠΟΙΗΣΗ

Φροντίστε να μονώσετε όλες τις σωληνώσεις. Οποιαδήποτε εκτεθειμένη σωλήνωση ενδέχεται να προκαλέσει συμπύκνωση.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

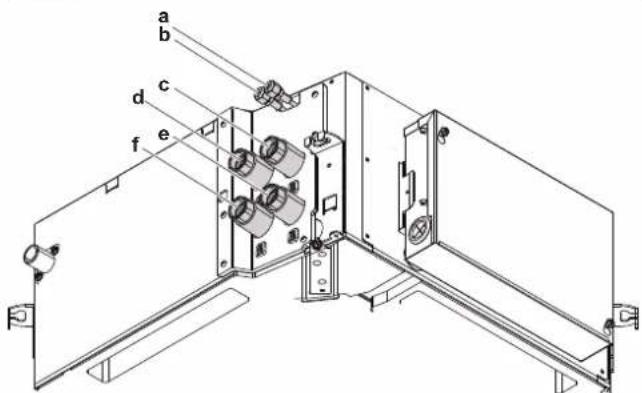

a b c d e f

a Εξαέρωση ψύξης
b Εξαέρωση θέρμανσης
c Είσοδος ζεστού νερού (3/4" θηλυκός BSP)
d 'Εξοδος ζεστού νερού (3/4" θηλυκός BSP)
e Είσοδος κρύου νερού (3/4" θηλυκός BSP)
f 'Εξοδος κρύου νερού (3/4" θηλυκός BSP)

5 Εγκατάσταση μονάδας

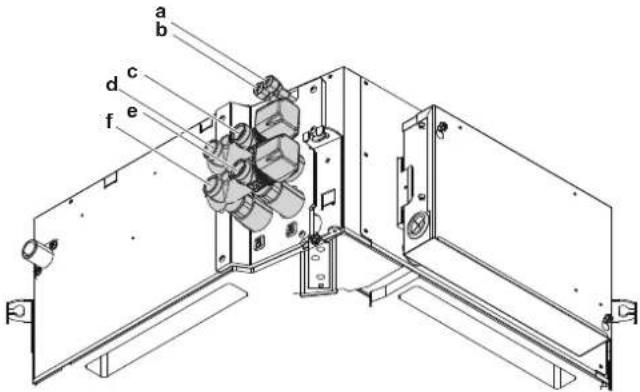

a b c d e f

a Εξαέρωση ψύξης
b Εξαέρωση θέρμανσης
c Είσοδος ζεστού νερού (Ονομαστική διάμετρος 3/4")
d 'Εξοδος ζεστού νερού (3/4" θηλυκός BSP)
e Είσοδος κρύου νερού (Ονομαστική διάμετρος 3/4")
f'Εξοδος κρύου νερού (3/4" θηλυκός BSP)

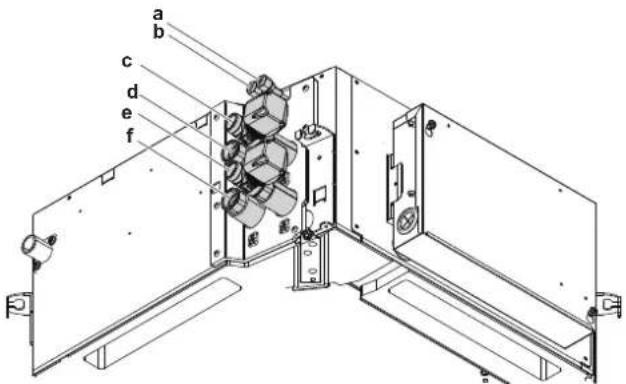

a b c d e f

a Εξαέρωση ψύξης
b Εξαέρωση θέρμανσης
c Είσοδος ζεστού νερού (Ονομαστική διάμετρος 3/4")
d'Εξοδος ζεστού νερού (Ονομαστική διάμετρος 3/4")
e Είσοδος κρύου νερού (Ονομαστική διάμετρος 3/4")
f'Εξοδος κρύου νερού (Ονομαστική διάμετρος 3/4")

Για να πληρώσετε το κύκλωμα νερού

b a
a Báva εξαέρωσης
b Παξιμάδι
c Ελαστικός πυρήνας

Κατά την πλήρωση, ενδέχεται να μην είναι δυνατό να αφαιρεθεί όλος ο αέρας από το σύστημα. Ο αέρας που απομένει μπορεί να αφαιρεθεί κατά τη διάρκεια των πρώτων ωρών λειτουργίας της μονάδας. Ο αέρας μπορεί να αφαιρεθεί από τη μονάδα μέσω της χειροκίνητης βαλβίδας εξαέρωσης.

1 Ανοίξτε τη βαλβίδα εξαέρωσης (ανατρέξτε στην εικόνα «Βαλβίδα εξαέρωσης») στρέφοντας το παξιμάδι κατά 2 στροφές.

2 Πιέστε τον ελαστικό πυρήνα (ανατρέξτε στην εικόνα «Βαλβίδα εξαέρωσης») για να εκκενώσετε τον πλεονάζοντα αέρα από τα κυκλώματα νερού της μονάδας.

3 Σφίξτε το παξιμάδι.

4 Ενδεχομένως, αργότερα να χρειαστεί συμπληρωματική πλήρωση με νερό (αλλά ποτέ μέσω της βαλβίδας εξαέρωσης).

ΕΙΔΟΠΟΙΗΣΗ

Η παρουσία αέρα στο κύκλωμα νερού μπορεί να προκαλέσει δυσλειτουργίες. Κατά την πλήρωση, ενδέχεται να μην είναι δυνατή η αφαίρεση όλου του αέρα από το κύκλωμα. Ο αέρας που απομένει θα φαφιρεθεί μέσω των βαλβίδων αυτόματης εξαέρωσης τις πρώτες ώρες λειτουργίας του συστήματος. Ενδεχομένως, αργότερα να χρειαστεί συμπληρωματική πλήρωση με νερό.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την οδηγία 2020/2184 της ΕΕ.

ΕΙΔΟΠΟΙΗΣΗ

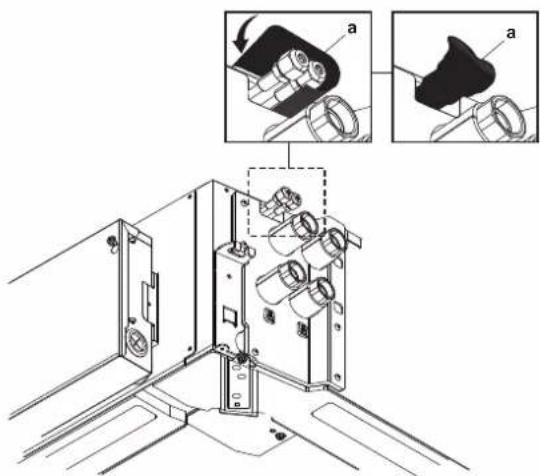

Η βαλβίδα εξαέρωσης πρέπει να είναι θερμομονωμένη. Διαφορετικά, μπορεί να στάξει νερό με τη συμπύκνωση. Μετά την εξαέρωση του συστήματος, η βαλβίδα εξαέρωσης πρέπει να θερμομονωθεί (α) (από το σετ εξαρτημάτων) ώστε η επιφάνειά της να καλυφθεί εντελώς όπως φαίνεται παρακάτω.

5.4 Εγκατάσταση σωληνώσεων αποχέτευσης

5.4.1 Αρχές για την εγκατάσταση της σωλήνωσης αποστράγγισης

Γενικές οδηγίες

• Μήκος σωλήνα. Διατηρήστε τη σωλήνωση αποχέτευσης όσο πιο κοντή γίνεται.
• Μέγεθος σωλήνα. Διατηρείτε το μέγεθος του σωλήνα ίσο ή μεγαλύτερο από αυτό του συνδεόμενου σωλήνα (σωλήνας βινύλιου ονομαστικής διαμέτρου 25 mm και εξωτερικής διαμέτρου 32 mm).
• Κλίση. Βεβαιωθείτε ότι η σωλήνωση αποστράγγισης έχει κατηφορική κλίση (τουλάχιστον 1/100) για να μην παγιδεύεται αέρας μέσα στη σωλήνωση. Χρησιμοποιήστε ράβδους ανάρτησης όπως φαίνεται στην εικόνα.

a Páßdós ανάρτησης Επιτρέπεται Δεν επιτρέπεται

• Συμπύκνωση. Λάβετε μέτρα κατά της δημιουργίας συμπύκνωσης. Μονώστε ολόκληρη τη σωλήνωση αποστράγγισης στο εσωτερικό του κτιρίου.
• Συνδυασμός σωλήνων αποχέτευσης. Μπορείτε να συνδυάσετε σωλήνες αποχέτευσης. Βεβαιωθείτε ότι χρησιμποιείτε σωλήνες αποχέτευσης και συνδέσμους Τ με μέγεθος κατάλληλο για τη λειτουργική απόδοση των μονάδων.

≥100 a A a Σύνδεσμος T (mm)

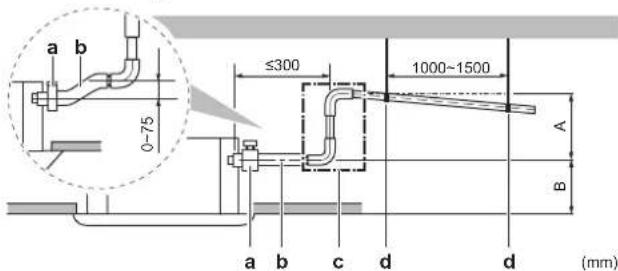

- Ανυψωτική σωλήνωση. Αν είναι απαραίτητο για να δημιουργηθεί η κλίση, μπορείτε να εγκαταστήσετε ανυψωτική σωλήνωση.

• Κλίση σωλήνα αποχέτευσης: 0\~75 mm για αποτροπή καταπόνησης της σωλήνωσης και δημιουργίας φυσαλίδων αέρα.
• Ανυψωτική σωλήνωση: ≤300 mm από τη μονάδα, ≤630\~645 mm (ανάλογα με το διακοσμητικό πάνελ που χρησιμοποιείτε) κάθετα στη μονάδα.

a b 0-75 ≤300 1000~1500 A B a b c d d (mm)

A ≤645 mm: Σε περίπτωση εγκατάστασης με BYFQ60B ≤630 mm: Σε περίπτωση εγκατάστασης με BYFQ60C
B 205 mm: Σε περίπτωση εγκατάστασης με BYFQ60B 220 mm: Σε περίπτωση εγκατάστασης με BYFQ60C
a Metallikóς σφιγκτήρας (πρόσθετος εξοπλισμός)
b Εύκαμπτος σωλήνας αποχέτευσης (πρόσθετος εξοπλισμός)
c Σωλήνωση ανύψωσης (σωλήνας βινυλίου ονομαστικής διαμέτρου 25 mm και εξωτερικής διαμέτρου 32 mm) (τοπικό εμπόριο)
d Ράβδοι ανάρτησης (τοπικό εμπόριο)

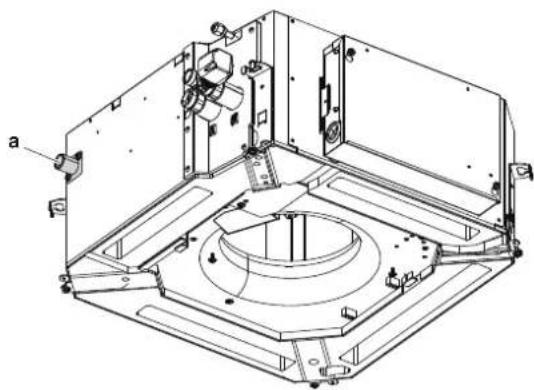

Θέση υποδοχής αποχέτευσης

a Υποδοχή αποχέτευσης

5.4.2 Σύνδεση της σωλήνωσης αποστράγγισης

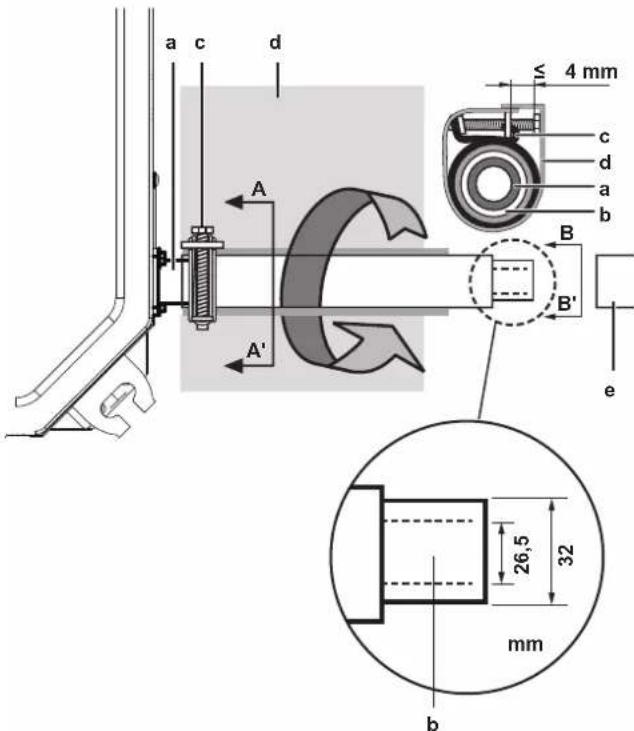

Για να συνδέσετε τη σωλήνωση αποχέτευσης

ΕΙΔΟΠΟΙΗΣΗ

Εσφαλμένη σύνδεση του εύκαμπτου σωλήνα αποστράγγισης ενδέχεται να προκαλέσει διαρροές και ζημιά στο σημείο εγκατάστασης και τον περιβάλλοντα χώρο.

1 Ωθήστε τον σωλήνα αποχέτευσης όσο το δυνατόν πιο μακριά πάνω από την υποδοχή της αποχέτευσης.
2 Σφίξτε τον μεταλλικό σφιγκτήρα μέχρι που η κεφαλή της βίδας να απέχει λιγότερο από 4 mm από το εξάρτημα του μεταλλικού σφιγκτήρα.
3 Ελέγξτε για διαρροές νερού.
4 Τυλίξτε το μεγάλο επίθεμα σφράγισης (= μόνωση) γύρω από τον μεταλλικό σφιγκτήρα και τον εύκαμπτο σωλήνα αποχέτευσης.
5 Συνδέστε τη σωλήνωση αποχέτευσης στον εύκαμπτο σωλήνα.

a c d ≤ 4 mm c d a b B B' e A' A 26,5 32 mm b

a Υποδοχή αποχέτευσης (προσαρτημένη στη μονάδα)
b Εύκαμπτος σωλήνας αποχέτευσης (πρόσθετος εξοπλισμός)
c Μεταλλικός σφιγκτήρας (πρόσθετος εξοπλισμός)
d Μεγάλο επίστρωμα στεγανοποίησης (πρόσθετος εξοπλισμός)
e Σωλήνωση αποχέτευσης (του εμπορίου)

Όταν έχει ήδη ολοκληρωθεί η ηλεκτρική καλωδίωση

1 Έναρξη λειτουργίας ψύξης.
2 Σταδιακά χύστε περίπου 1 λίτρο νερό από την εξαγωγή του αέρα και ελέγξτε για διαρροές.

5 Εγκατάσταση μονάδας

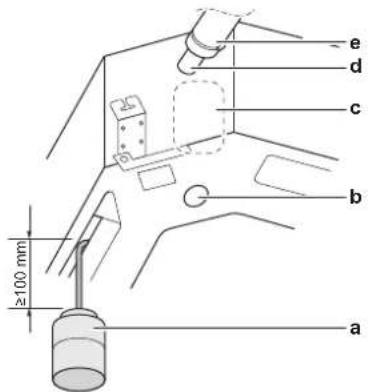

e d c b ≥100 mm a

a Πλαστικό δοχείο νερού
b Έξοδος εκκένωσης για συντήρηση (με ελαστική τάπα). Χρησιμοποιήστε αυτή την έξοδο για να αποστραγγίσετε νερό από τη λεκάνη εκκένωσης
c Θέση αντλίας αποχέτευσης
d Υποδοχή αποχέτευσης
e Εύκαμπτος σωλήνας αποχέτευσης

5.5 Εγκατάσταση προαιρετικού εξοπλισμού

5.5.1 Προετοιμασία προαιρετικού εξοπλισμού

• Σε περίπτωση εγκατάστασης με το κιτ εισαγωγής φρέσκου αέρα. Εγκαθιστάτε το κιτ εισαγωγής φρέσκου αέρα πάντοτε πριν την εγκατάσταση της μονάδας.
• Διακοσμητικό πλαίσιο. Τοποθετήστε το διακοσμητικό πλαίσιο πάντα αφού θα έχετε τοποθετήσει τη μονάδα.

ΠΛΗΡΟΦΟΡΙΕΣ

Προαιρετικός εξοπλισμός. Όταν εγκαθιστάτε προαιρετικό εξοπλισμό, διαβάστε επίσης το εγχειρίδιο εγκατάστασης του προαιρετικού εξοπλισμού. Ανάλογα με τις συνθήκες του χώρου εγκατάστασης, ίσως είναι ευκολότερο να εγκαταστήσετε πρώτα τον προαιρετικό εξοπλισμό.

ΕΙΔΟΠΟΙΗΣΗ

Μετά την εγκατάσταση του διακοσμητικού πλαισίου:

• Βεβαιωθείτε ότι δεν υπάρχει διάκενο μεταξύ του σώματος της μονάδας και του διακοσμητικού πλαισίου. Πιθανή συνέπεια: Ενδέχεται να σημειωθούν διαρροή αέρα και σταγονίδια συμπύκνωσης.
• Βεβαιωθείτε ότι δεν υπάρχουν κατάλοιπα λαδιού στα πλαστικά μέρη του διακοσμητικού πλαισίου. Πιθανή συνέπεια: Αλλοίωση και φθορά στα πλαστικά μέρη.

ΕΙΔΟΠΟΙΗΣΗ

Όταν χρησιμοποιείτε τηλεχειριστήριο διαφορετικό από τα τηλεχειριστήρια Daikin, θα πρέπει να έχει τα ακόλουθα χαρακτηριστικά:

• Ηλεκτρική παροχή 1 Ph, 230 V, 50 Hz. Εάν χρησιμοποιηθεί τηλεχειριστήριο με διαφορετικές ονομαστικές τιμές ηλεκτρικής παροχής, ΔΕΝ μπορεί να υπάρχει κοινή ηλεκτρική παροχή με τη μονάδα. Η τροφοδοσία πρέπει να είναι ξεχωριστή.
• Έλεγχος βαλβίδων: 230 V, 50 Hz ON/OFF
• Έλεγχος ανεμιστήρων: Έξοδος 0-10 V DC για τον ανεμιστήρα.
• Οι ταχύτητες των ανεμιστήρων θα πρέπει να είναι δυνατόν να ελέγχονται σε βήματα ≤0,5 V DC.

Υποχρεωτικός εξοπλισμός	Κωδικός αναγνώρισης
Τυπικό πλαίσιο	BYFQ60B3W1
Διακοσμητικό πλαίσιο (λευκό)	BYFQ60C2W1W

Υποχρεωτικός εξοπλισμός	Κωδικός αναγνώρισης
Διακοσμητικό πλαίσιο (ασημί)	BYFQ60C2W1S
Προσαρμογέας	EKRP1CAS5A

Προαιρετικός εξοπλισμός Κωδικός αναγνώρισης
Ανταλλακτικό φίλτρο μεγάλης διάρκειας ζωής	KAF441C60
Εξαρτήματα στεγανοποίησης εξόδου αέρα	KDBHQ44C60
Κιτ εισαγωγής φρέσκου αέρα KDD	Q44XA60

Βαλβίδες	Κωδικός αναγνώρισης
Βαλβίδα ON/OFF (δίοδη)(a)	EKWV2V3W5A
Βαλβίδα ON/OFF (τρίοδη)(a)	EKWV3V3W5A

(6) Σε περίπτωση μοντέλων 4 σωλήνων πρέπει να παραγγείλετε 2 σετ.

5.5.2 Σύνδεση του προαιρετικού εξοπλισμού

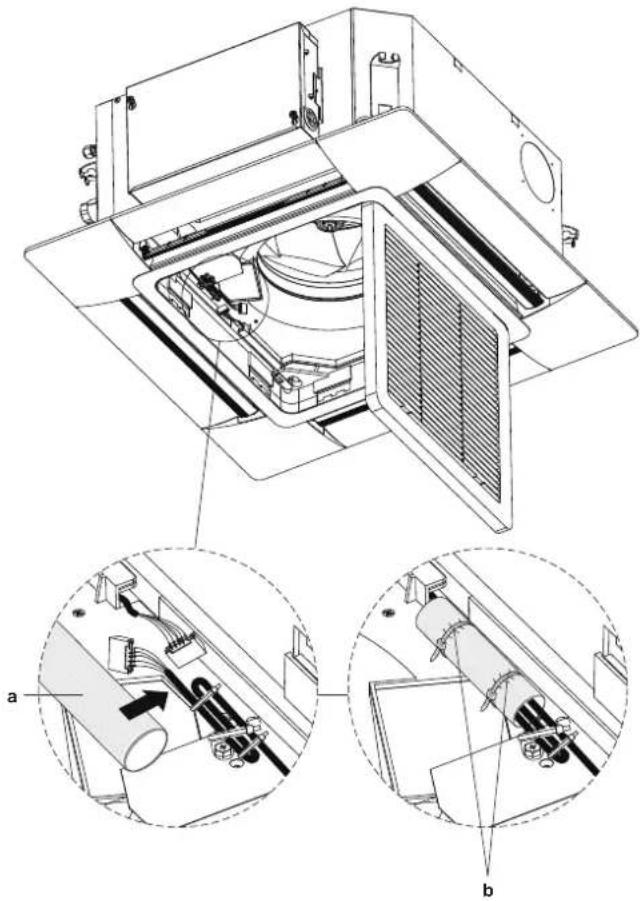

Σύνδεση του καλωδίου του διακοσμητικού πλαισίου

Σε περίπτωση τυπικού διακοσμητικού πλαισίου (BYFQ60B), το καλώδιο του πλαισίου στερεώνεται στην είσοδο της μονάδας όπως φαίνεται στο σχήμα. Κατά τη σύνδεση του πλαισίου, μην ξεχάσετε να προσαρμόσετε τον προστατευτικό σωλήνα σιλικόνης (b) (σετ εξαρτημάτων διακοσμητικού πλαισίου) στη σύνδεση όπως φαίνεται στο σχήμα.

α Σωλήνας σιλικόνης για τζάμια (σε σετ εξαρτημάτων διακοσμητικού πλαισίου)
b Δεματικό καλωδίων (σε σετ εξαρτημάτων διακοσμητικού πλαισίου)

Για να εγκαταστήσετε τα κιτ βαλβίδων ενεργοποίησης-απενεργοποίησης

ΕΙΔΟΠΟΙΗΣΗ

Η σύνδεση της πλακέτας PCB των βαλβίδων απαιτείται μόνο όταν χρησιμοποιείται το κιτ βαλβίδων ON/OFF (EKWV2V3W5A/EKWV3V3W5A) της Daikin.

Τεχνικές προδιαγραφές των βαλβίδων

Τιμή Κνs Μέγ. πίεση	λειτουργίας PN (bar)	Τροφοδοσία ενεργοποιητή
2,8 16 1 Ph, 230 V,		50-60 Hz, NC(Κανονικά κλειστή)

1 Παρέμβυσμα στεγανοποίησης (a) και σώμα βαλβίδας (b)

Κιτ δίοδης βαλβίδας ενεργοποίησης/απενεργοποίησης

Το σώμα της δίοδης βαλβίδας θα πρέπει να συγκρατείται με κλειδί (c).

Κιτ τρίοδης βαλβίδας ενεργοποίησης/απενεργοποίησης

Κιτ δίοδης βαλβίδας ενεργοποίησης/απενεργοποίησης

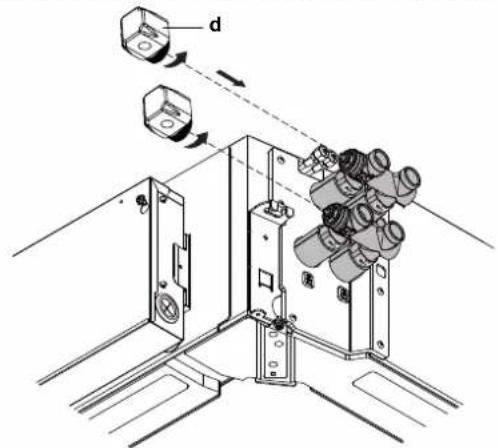

d

Κιτ τρίοδης βαλβίδας ενεργοποίησης/απενεργοποίησης

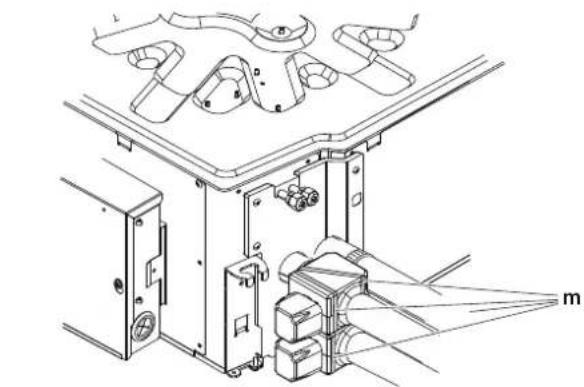

3 Μονώσεις βαλβίδων (e) και δεματικά (m)

Κιτ δίοδης βαλβίδας ενεργοποίησης/απενεργοποίησης

5 Εγκατάσταση μονάδας

Κιτ τρίοδης βαλβίδας ενεργοποίησης/απενεργοποίησης

4 H επιφάνεια του ενεργοποιητή (f) και το άκρο του καλωδίου (g) έχουν χρωματική κωδικοποίηση ώστε να αποτρέπτεται η εναλλαγή των καλωδίων στις βαλβίδες θέρμανσης και ψύξης.

g f

5 Δεματικά (h). Τα δεματικά (i) σφίγγονται.

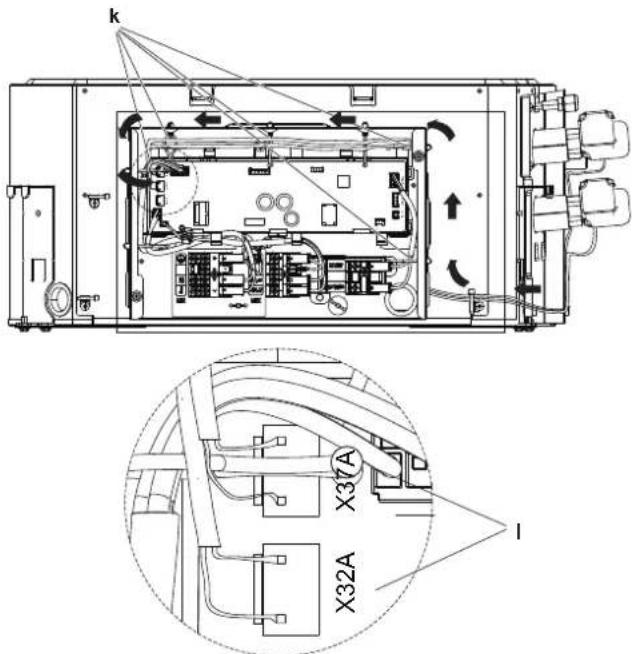

6 Διατάξεις συγκράτησης καλωδίων (k). Συνδέστε το καλώδιο της βαλβίδας ψύξης (μπλε ετικέτα) στην υποδοχή Χ32Α και το καλώδιο της βαλβίδας θέρμανσης στην υποδοχή Χ37Α (I).

k X37A X32A I

6 Εγκατάσταση ηλεκτρικών συνδέσεων

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια ηλεκτρικής παροχής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε έναν διακόπτη τύπου αποσύνδεσης όλων των πόλων με απόσταση τουλάχιστον 3 mm μεταξύ των σημείων επαφής, ο οποίος θα παρέχει πλήρη αποσύνδεση υπό συνθήκες υπέρτασης κατηγορίας III.

6.1 Προετοιμασία των ηλεκτρικών καλωδιώσεων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όλες οι καλωδιώσεις και τα εξαρτήματα για τον χώρο εγκατάστασης ΠΡΕΠΕΙ να πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται προς την εφαρμοστέα νομοθεσία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Στη σταθερή καλωδίωση ΠΡΕΠΕΙ να ενσωματώνεται γενικός διακόπτης ή άλλο μέσο απόζευξης, με διαχωρισμό επαφής σε όλους τους πόλους, σε συμμόρφωση με την ισχύουσα νομοθεσία.

ΠΡΟΣΟΧΗ

• Κατά τη σύνδεση της παροχής ρεύματος: συνδέστε πρώτα τον αγωγό γείωσης και, στη συνέχεια, τους αγωγούς μεταφοράς ρεύματος.
• Κατά την αποσύνδεση της παροχής ρεύματος: αποσυνδέστε πρώτα τους αγωγούς μεταφοράς ρεύματος και, στη συνέχεια, τη γείωση.
  • Το μήκος των αγωγών μεταξύ του σημείου εκτόνωσης πίεσης της παροχής ρεύματος και του ίδιου του μπλοκ ακροδεκτών ΠΡΕΠΕΙ να είναι τέτοιο ώστε σε περίπτωση που η παροχή ρεύματος απελευθερωθεί από το σημείο εκτόνωσης πίεσης, πρώτα να τεντωθούν οι αγωγοί μεταφοράς ρεύματος και μετά το καλώδιο γείωσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Αφού ολοκληρώσετε τις ηλεκτρολογικές εργασίες, βεβαιωθείτε ότι κάθε ηλεκτρικό εξάρτημα και ακροδέκτης μέσα στο κουτί των ηλεκτρικών εξαρτημάτων είναι συνδεδεμένα με ασφάλεια.
- Βεβαιωθείτε ότι όλα τα καλύμματα είναι κλειστά πριν θέσετε τη μονάδα σε λειτουργία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ εφαρμόζετε μόνιμα επαγωγικά ή χωρητικά φορτία στο κύκλωμα χωρίς να διασφαλίσετε ότι αυτό ΔΕΝ θα προκαλέσει υπέρβαση της επιτρεπόμενης τάσης και έντασης για τον χρησιμοποιούμενο εξοπλισμό.

ΕΙΔΟΠΟΙΗΣΗ

Ο εξοπλισμός που περιγράφεται σε αυτό το εγχειρίδιο μπορεί να προκαλέσει ηλεκτρονικά παράσιτα από ραδιοσυχνότητα. Ο εξοπλισμός είναι συμβατός με τις προδιαγραφές που έχουν σχεδιαστεί για εύλογη προστασία κατά τέτοιων παρεμβολών. Εντούτοις, δεν παρέχεται εγγύηση ότι δεν θα προκληθούν παρεμβολές σε κάποια συγκεκριμένη εγκατάσταση.

Γι' autó συνιστάται να εγκαταστήσετε τον ξξοπλισμό και τα ηλεκτρικά καλώδια κατά τέτοιο τρόπο ώστε να διατηρούν κατάλληλη απόσταση από στερεοφωνικό εξοπλισμό, προσωπικούς υπολογιστές, κτλ.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

• ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ κάθε ηλεκτρική παροχή προτού αφαιρέσετε το κάλυμμα των ακροδεκτών της κλιματιστικής μονάδας όταν συνδέετε τις ηλεκτρικές καλωδιώσεις ή ακουμπάτε ηλεκτρικά εξαρτήματα.
• Αποσυνδέστε την ηλεκτρική παροχή για τουλάχιστον 10 λεπτά και, πριν ξεκινήσετε την εργασία, μετρήστε την τάση στους ακροδέκτες των πυκνωτών ή των ηλεκτρικών εξαρτημάτων του κεντρικού κυκλώματος. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50 V DC προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση των ακροδεκτών, δείτε το διάγραμμα συνδεσμολογίας.
• MHN αγγίζετε ηλεκτρικά στοιχεία με υγρά χέρια.
• MHN αφήνετε τη μονάδα χωρίς επίβλεψη όταν έχει αφαιρεθεί το κάλυμμα των ακροδεκτών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε MONO καλώδια από χαλκό.
• Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο εγκατάστασης συμμορφώνονται με την ισχύουσα νομοθεσία.
• Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να πραγματοποιείται σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.
  • ΠΟΤΕ μην στριμώχνετε καλώδια που έχουν διαμορφωθεί σε δεσμίδες και φροντίστε τα καλώδια να ΜΗΝ έρχονται σε επαφή με τις σωληνώσεις και αιχμηρές ακμές. Βεβαιωθείτε ότι δεν ασκείται εξωτερική πίεση στις συνδέσεις των ακροδεκτών.

- Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

- Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας.

- Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Στην αντίθετη περίπτωση, ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

6–1 Προδιαγραφές καλωδιώσεων χώρου εγκατάστασης

	2 σωλήνων 4 σωλήνων
Απόδοση 02	03 04	05	02 03	04 05
Μέγιστη ένταση ρεύματος λειτουργίας (A)	0,75	0,77 0	99 1,8	88 0,67	0,73	0,94	1,85
Μέγιστη ένταση ρεύματος λειτουργίας (A) με βαλβίδες ^(a)	0,82	0,84 1	06 1,9	95 0,74	0,81	1,02	1,92
Συνιστώμενη ασφάλεια υπερέντασης (A)	5
Φάση	1
Συχνότητα (Hz)	50
Τάση (V)	230
Ανοχή τάσης (%)	±10
Μέγεθος καλωδίωσης (διατομή mm ^2 )	≥1,5
Ασφαλειοδια κόττης διαρροής γείωσης	Πρέπει να συμμορφώνεται με την ισχύουσα νομοθεσία

(s) Η αναφερόμενη ένταση είναι μόνο για βαλβίδες Daikin.

6.2 Σύνδεση των ηλεκτρικών καλωδίων

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια ηλεκτρικής παροχής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε έναν διακόπτη τύπου αποσύνδεσης όλων των πόλων με απόσταση τουλάχιστον 3 mm μεταξύ των σημείων επαφής, ο οποίος θα παρέχει πλήρη αποσύνδεση υπό συνθήκες υπέρτασης κατηγορίας III.

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις κατά την τοποθέτηση της ηλεκτρικής καλωδίωσης:

• MHN συνδέετε καλώδια με διαφορετικό πάχος στο μπλοκ ακροδεκτών τροφοδοσίας (τυχόν χαλαρή σύνδεση στα ηλεκτρικά καλώδια μπορεί να προκαλέσει ασυνήθιστη θερμότητα).
• Κατά τη σύνδεση καλωδίων με το ίδιο πάχος, τηρήστε τη διαδικασία που υποδεικνύεται στην παραπάνω εικόνα.
• Χρησιμοποιήστε το κατάλληλο καλώδιο ρεύματος για την καλωδίωση και συνδέστε το σταθερά και, στη συνέχεια, φροντίστε να αποφύγετε την άσκηση εξωτερικής πίεσης στο μπλοκ ακροδεκτών.
• Χρησιμοποιήστε το κατάλληλο κατσαβίδι για τη σύσφιγξη των βίδών των ακροδεκτών. Εάν χρησιμοποιήστε ένα κατσαβίδι με μικρή κεφαλή, θα προκληθεί φθορά στο κεφάλι της βίδας και δεν θα είναι δυνατή η σωστή σύσφιγξη.
• Εάν σφίξετε πάρα πολύ τις βίδες ακροδεκτών, ενδέχεται να τις καταστρέψετε.

ΕΙΔΟΠΟΙΗΣΗ

• Ακολουθήστε το διάγραμμα καλωδίωσης (παρέχεται με τη μονάδα, στο εσωτερικό του καλύμματος συντήρησης).
• Για οδηγίες σχετικά με τον τρόπο σύνδεσης του προαιρετικού εξοπλισμού, ανατρέξτε στο εγχειρίδιο εγκατάστασης που διατίθεται με τον προαιρετικό εξοπλισμό.
• Βεβαιωθείτε ότι η καλωδίωση ΔΕΝ παρεμποδίζει την κατάλληλη επανατοποθέτηση του καλύμματος συντήρησης.

Είναι σημαντικό να διατηρείτε την ηλεκτρική τροφοδοσία και την καλωδίωση μετάδοσης απομονωμένες τη μία από την άλλη. Προκειμένου να αποφευχθούν τυχόν ηλεκτρικές παρεμβολές, η απόσταση μεταξύ των δύο καλωδιώσεων θα πρέπει να είναι ΠΑΝΤΑ τουλάχιστον 50 mm.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι διατηρείτε τη γραμμή τροφοδοσίας σε απόσταση από τη γραμμή μετάδοσης. Η καλωδίωση μετάδοσης και η καλωδίωση παροχής ρεύματος μπορούν να διασταυρώνονται, αλλά ΔΕΝ μπορούν να είναι παράλληλες.

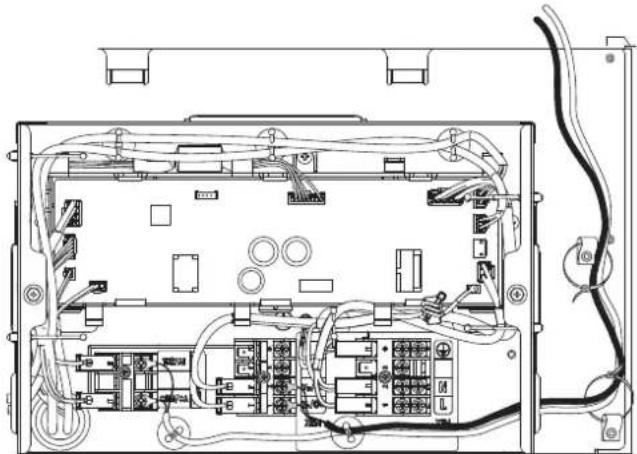

1

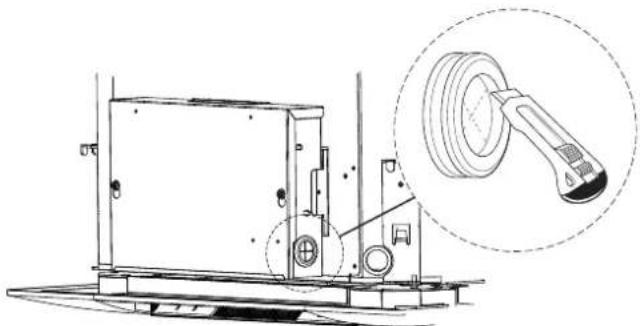

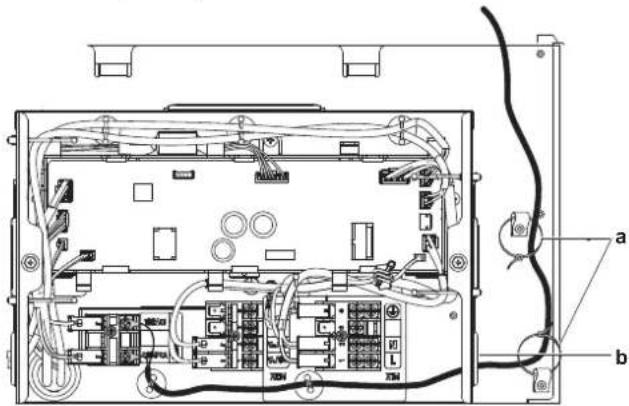

2 Σφιγκτήρες καλωδίων (a) και καουτσούκ προστασίας (b). Πρώτα συνδέστε το καλώδιο ρύθμισης ανεμιστήρα DC, 0-10 V στον ακροδέκτη Χ3Μ.

3 Συνδέστε τα καλώδια θέρμανσης και σημάτων ΑС από το τηλεχειριστήριο στον ακροδέκτη Χ2Μ.

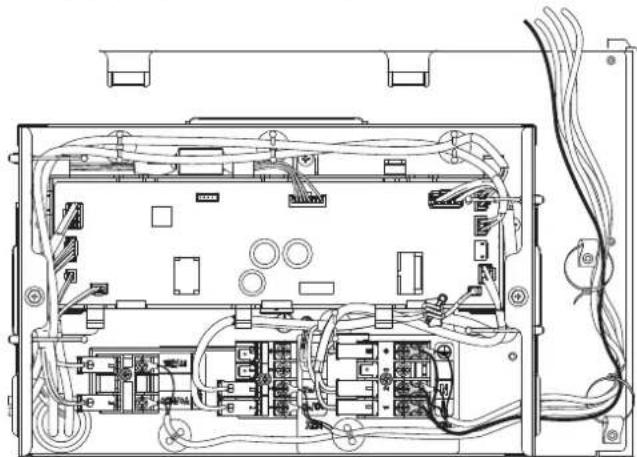

4 Συνδέστε τα καλώδια ηλεκτρικής παροχής (L, N, Earth) στο κάτω μέρος του ακροδέκτη Χ1Μ σύμφωνα με την υπόδειξη του σχήματος.

5 Συνδέστε τα L, N και Earth για την ηλεκτρική παροχή του τηλεχειριστηρίου στο επάνω μέρος του ακροδέκτη Χ1Μ.

6 Σφιγκτήρες καλωδίων (c).

7.1 Ρύθμιση διακοσμητικού πλαισίου

Πραγματοποιήστε τις παρακάτω ρυθμίσεις ώστε να αντιστοιχούν με την διαμόρφωση της εγκατάστασης και τις ανάγκες του χρήστη:

• Διακοσμητικό πλαίσιο (αν εφαρμόζεται)
• Κατεύθυνση ροής αέρα

ΠΛΗΡΟΦΟΡΙΕΣ

Όταν τα πτερύγια λειτουργούν αυτόματα:

Όταν αρχίσει να λειτουργεί ο ανεμιστήρας, τα πτερύγια ανοίγουν εντελώς και μετά παραμένουν στην καθορισμένη θέση. Συμβουλευτείτε τον ακόλουθο πίνακα για τις σωστές ρυθμίσεις γωνίας κλίσης.

Μόλις σταματήσει να λειτουργεί ο ανεμιστήρας, συμπεριλαμβανομένης της απενεργοποίησης του θερμοστάτη, τα πτερύγια ανοίγουν εντελώς και μετά κλείνουν εντελώς.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ρύθμιση του μικροδιακόπτη (DIP) είναι σωστή ανάλογα με τον τύπο πλαισίου, διαφορετικά το πλαίσιο δεν θα λειτουργεί σωστά.

Ρύθμιση: Κατεύθυνση ροής αέρα και διακοσμητικό πλαίσιο

ΕΙΔΟΠΟΙΗΣΗ

Εάν τα πτερύγια πρέπει να ανοίγουν και να κλείνουν αυτόματα, το καλώδιο του διακοσμητικού πλαισίου πρέπει να συνδεθεί στην πλακέτα PCB. Διαφορετικά, τα πτερύγια πρέπει να ρυθμίζονται χειροκίνητα. (Ανατρέξτε στην ενότητα "5.5.2 Σύνδεση του προαιρετικού εξοπλισμού" [▶ 162])

ΕΙΔΟΠΟΙΗΣΗ

Ο «Προσαρμογέας (EKRP1CAS5A)» είναι υποχρεωτικό στοιχείο για τη σύνδεση της πλακέτας PCB του «Διακοσμητικού πλαισίου (BYFQ60C)»

ΕΙΔΟΠΟΙΗΣΗ

Η γωνία κλίσης του πτερυγίου μπορεί να ρυθμιστεί μόνο από τον μικροδιακόπτη (DIP) στην πλακέτα PCB.

Οι θέσεις των πτερυγίων των διακοσμητικών πλαισίων μπορούν να ρυθμιστούν με τον μικροδιακόπτη (DIP) στην πλακέτα PCB. Δείτε τις 4 διαφορετικές επιλογές θέσεων πτερυγίου στον πίνακα.

Τύπος πλαισίου	Επιλογή
	a	b	c	d
Τυπικό (BYFQ60B)	Πλήρως ανοιχτή 35°	-	-	-
Διακοσμητικό (BYFQ60C)	-	36°	45°	Πλήρως ανοιχτή 53°

8 Έναρξη λειτουργίας

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ διακόπτετε τη δοκιμαστική λειτουργία.

8.1 Λίστα ελέγχου πριν από την έναρξη λειτουργίας

1 Μετά την εγκατάσταση της μονάδας, ελέγξτε τα στοιχεία που αναγράφονται παρακάτω.
2 Κλείστε τη μονάδα.

3 Ενεργοποιήστε τη μονάδα.

	'Exete diaßásei to σύνολo των οδηγιών εγκατάστασης, όπως περιγράφεται στον οδηγό αναφοράς εγκαταστάτη.
	Οι εσωτερικές μονάδες έχουν τοποθετηθεί σωστά.
	ΔΕΝ λείπουν φάσεις ή δεν υπάρχουν αντίστροφες φάσεις.
	Το σύστημα είναι γειωμένο σωστά και οι ακροδέκτες γείωσης είναι σφιγμένοι.
	Οι ασφάλειες ή οι τοπικά εγκατεστημένες διατάξεις προστασίας έχουν εγκατασταθεί σύμφωνα με το παρόν έγγραφο και ΔΕΝ έχουν παρακαμφθεί.
	Η τάση ηλεκτρικής παροχής αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα χαρακτηριστικών της μονάδας.

	ΔΕΝ υπάρχουν χαλαρές συνδέσεις ή κατεστραμμένα ηλεκτρικά εξαρτήματα στον ηλεκτρικό πίνακα.
	ΔΕΝ υπάρχουν κατεστραμμένα εξαρτήματα ή παραμορφωμένοι σωλήνες στο εσωτερικό της εσωτερικής και της εξωτερικής μονάδας.
	Έχει εγκατασταθεί το σωστό μέγεθος σωλήνων και οι σωλήνες είναι σωστά μονωμένοι.

Για τον χρήστη

9 Οδηγίες ασφάλειας χειριστή

Να τηρείτε πάντα τις ακόλουθες οδηγίες και κανονισμούς ασφάλειας.

9.1 Οδηγίες για ασφαλή λειτουργία

ΠΡΟΣΟΧΗ

ΜΗΝ εισάγετε τα δάχτυλά σας, ράβδους ή άλλα αντικείμενα στην είσοδο ή την έξοδο αέρα. Όταν ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα, ενδέχεται να προκληθούν τραυματισμοί.

ΠΡΟΣΟΧΗ: Δώστε προσοχή στον ανεμιστήρα!

Είναι επικίνδυνο να ελέγχετε τη μονάδα όταν ο ανεμιστήρας βρίσκεται σε λειτουργία.

Πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης, βεβαιωθείτε ότι έχετε ΚΛΕΙΣΕΙ τον κεντρικό διακόπτη λειτουργίας.

ΠΡΟΣΟΧΗ

Μετά από μακροχρόνια χρήση, ελέγξτε το στήριγμα και το πλαίσιο της μονάδας για τυχόν φθορές. Αν υπάρχει φθορά, η μονάδα μπορεί να πέσει και να προκαλέσει τραυματισμούς.

ΠΡΟΣΟΧΗ

Η έκθεση του σώματός σας στη ροή αέρα για μεγάλο χρονικό διάστημα είναι ανθυγιεινή.

ΠΡΟΣΟΧΗ

Μην αγγίζετε ΠΟΤΕ τα εσωτερικά εξαρτήματα του τηλεχειριστηρίου.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Για να καθαρίσετε την κλιματιστική μονάδα ή το φίλτρο αέρα, βεβαιωθείτε ότι έχετε διακόψει προηγουμένως τη

λειτουργία και έχετε ΚΛΕΙΣΕΙ κάθε ηλεκτρική παροχή. Σε αντίθετη περίπτωση ενδέχεται να προκληθεί ηλεκτροπληξία και τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τηρείτε τυχόν απαιτούμενα ανοίγματα εξαερισμού ελεύθερα από εμπόδια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διακόψτε τη λειτουργία και ΑΠΕΝΕΡΓΟΠΟΪΗΣΤΕ την ηλεκτρική παροχή σε περίπτωση που συμβεί κάτι ασυνήθιστο (μυρωδιά καμένου κ.λπ.).

Η συνέχιση της λειτουργίας της μονάδας υπό αυτές τις συνθήκες ενδέχεται να προκαλέσει βλάβες, ηλεκτροπληξία ή πυρκαγιά. Επικοινωνήστε με τον οικείο αντιπρόσωπο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην ακουμπάτε την έξοδο του αέρα ή τα οριζόντια πτερύγια όταν τα περιστρεφόμενα πτερύγια βρίσκονται σε λειτουργία. Μπορεί να πιαστούν τα δάχτυλά σας ή να προκληθεί βλάβη στη μονάδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

MHN τοποθετείτε δίπλα στο κλιματιστικό φιάλες με εύφλεκτα υγρά και MHN χρησιμοποιείτε σπρέι κοντά στη μονάδα. Αυτό μπορεί να προκαλέσει πυρκαγιά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Протоú θέσετε σε λειτουργία τη μονάδα, βεβαιωθείτε ότι η εγκατάσταση έχει πραγματοποιηθεί σωστά από τεχνικό εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή θα αποθηκεύεται κατά τέτοιο τρόπο ώστε να αποτρέπονται οι μηχανικές βλάβες και σε καλά αεριζόμενο χώρο χωρίς πηγές ανάφλεξης σε συνεχή λειτουργία (παράδειγμα: γυμνές φλόγες, συσκευή αερίου σε λειτουργία ή ηλεκτρικό θερμαντήρα σε λειτουργία). Το μέγεθος του χώρου θα πρέπει να συμμορφώνεται με τα καθοριζόμενα στις Γενικές προφυλάξεις ασφάλειας.

10 Πληροφορίες για το σύστημα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ τροποποιείτε, αποσυναρμολογείτε, αφαιρείτε, εγκαθιστάτε ξανά ή επισκευάζετε τη μονάδα μόνοι σας, καθώς η λανθασμένη αποσυναρμολόγηση ή εγκατάσταση ενδέχεται να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Επικοινωνήστε με τον οικείο αντιπρόσωπο.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ χρησιμοποιείτε το σύστημα για άλλους σκοπούς. Προκειμένου να αποφύγετε τη μείωση της ποιότητας, ΜΗΝ χρησιμοποιείτε τη μονάδα για ψύξη οργάνων ακρίβειας, φαγητού, φυτών, ζώων ή έργων τέχνης.

ΕΙΔΟΠΟΙΗΣΗ

Για μελλοντικές τροποποιήσεις ή επεκτάσεις του συστήματός σας:

Στα τεχνικά μηχανολογικά δεδομένα παρέχεται μια πλήρης επισκόπηση των επιτρεπόμενων συνδυασμών (για μελλοντικές επεκτάσεις συστήματος), την οποία θα πρέπει να συμβουλεύεστε. Για περισσότερες πληροφορίες και επαγγελματικές συμβουλές, επικοινωνήστε με τον τεχνικό εγκατάστασης.

11 Πριν από τη λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτή η μονάδα περιέχει ηλεκτρικά εξαρτήματα που μπορεί να καίνε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Протоύ θέσετε σε λειτουργία τη μονάδα, βεβαιωθείτε ότι η εγκατάσταση έχει πραγματοποιηθεί σωστά από τεχνικό εγκατάστασης.

ΠΡΟΣΟΧΗ

ΠΟΤΕ μην εκθέτετε άμεσα μικρά παιδιά, φυτά ή ζώα στη ροή του αέρα.

Αυτό το εγχειρίδιο λειτουργίας αφορά τα ακόλουθα συστήματα με συνηθισμένο σύστημα ελέγχου. Πριν ξεκινήσετε τη λειτουργία, επικοινωνήστε με τον αντιπρόσωπο στην περιοχή σας για τη λειτουργία που αντιστοιχεί στον τύπο και τη μάρκα του συστήματός σας. Αν η εγκατάστασή σας διαθέτει σύστημα ελέγχου προσαρμοσμένο στις ανάγκες σας, ρωτήστε στην τοπική αντιπροσωπεία ποια λειτουργία αντιστοιχεί στο σύστημά σας.

Τρόποι λειτουργίας:

• Θέρμανση και ψύξη (αέρα σε αέρα).
• Λειτουργία μόνο ανεμιστήρα (αέρας προς αέρα).

Το παρόν εγχειρίδιο λειτουργίας παρέχει μια ενδεικτική επισκόπηση των κύριων λειτουργιών του συστήματος.

Για περισσότερες πληροφορίες σχετικά με το περιβάλλον χρήστη, δείτε το εγχειρίδιο λειτουργίας του εγκατεστημένου περιβάλλοντος χρήστη.

12 Λειτουργία

12.1 Εύρος λειτουργίας

ΕΙΔΟΠΟΙΗΣΗ

Μόλις αρχίσει η λειτουργία της μονάδας, λειτουργεί σε χαμηλή ταχύτητα για συγκεκριμένο χρονικό διάστημα πριν φτάσει στο σημείο ρύθμισης. Αυτό δεν αποτελεί ένδειξη βλάβης.

Οι ακόλουθες συνθήκες αποτελούν τυπικά όρια λειτουργίας. Για διαφορετικές συνθήκες, συμβουλευτείτε τον αντιπρόσωπο.

Λειτουργία	Κατάστα ση	Όριο θερμοκρασίας αέρα, (DB/WB)	Όριο θερμοκρασίας νερού (είσοδος/ έξοδος)	Δέλτα Τ νερού, ΔΤ
Ψύξη (°C)	Ελάχ.	15/12,5	5/8	3 έως 10
	Μεγ.	33/26	18/28
Θέρμανση (°C)	Ελάχ.	18/15	45/40	5 έως 20
	Μεγ.	25/15	80/75

13 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία

Τηρείτε τις παρακάτω προφυλάξεις για να βεβαιωθείτε ότι το σύστημα λειτουργεί σωστά.

• Ρυθμίστε την έξοδο του αέρα σωστά και αποφύγετε να κατευθύνεται ο αέρας πάνω σε κατοίκους του δωματίου.
• Ρυθμίστε τη θερμοκρασία δωματίου σωστά για άνετο περιβάλλον. Αποφύγετε την υπερβολική θέρμανση ή ψύξη.
• Αποφύγετε την άμεση ηλιακή ακτινοβολία στον χώρο κατά τη διάρκεια της λειτουργίας ψύξης κλείνοντας τις κουρτίνες ή τα παντζούρια.
• Αερίζετε συχνά. Η παρατεταμένη χρήση απαιτεί ειδική προσοχή στον αερισμό.
• Κρατάτε τις πόρτες και τα παράθυρα κλειστά. Αν οι πόρτες και τα παράθυρα παραμένουν ανοικτά, ο αέρας του δωματίου φεύγει έξω και μειώνεται το αποτέλεσμα ψύξης ή θέρμανσης.
• MHN ψύχετε ή θερμαίνετε υπερβολικά το χώρο. Για την εξοικονόμηση ενέργειας, διατηρήστε τη ρύθμιση θερμοκρασίας σε μέτριο επίπεδο.
  • ΠΟΤΕ μην τοποθετείτε αντικείμενα κοντά στην είσοδο ή την έξοδο αέρα της μονάδας. Κάτι τέτοιο μπορεί να προκαλέσει μειωμένη απόδοση θέρμανσης/ψύξης ή διακοπή της λειτουργίας.
• Ενδέχεται να παρατηρηθεί συμπύκνωση αν η σχετική υγρασία είναι πάνω από 80% ή είναι μπλοκαρισμένη η έξοδος της λεκάνης αποστράγγισης.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ χρησιμοποιείτε το σύστημα για άλλους σκοπούς. Προκειμένου να αποφύγετε τη μείωση της ποιότητας, ΜΗΝ χρησιμοποιείτε τη μονάδα για ψύξη οργάνων ακρίβειας, φαγητού, φυτών, ζώων ή έργων τέχνης.

ΠΡΟΣΟΧΗ

ΜΗΝ λειτουργείτε το σύστημα όταν χρησιμοποιείτε εντομοκτόνα τύπου υποκατνισμού χώρου. Τα χημικά θα μπορούσαν να συγκεντρωθούν στη μονάδα και να θέσουν σε κίνδυνο την υγεία όσων είναι υπερευαίσθητοι στα χημικά.

14 Συντήρηση και επισκευή

14.1 Προφυλάξεις ασφαλείας κατά τη συντήρηση

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΕΙΔΟΠΟΙΗΣΗ

Διατηρείτε το φίλτρο αέρα καθαρό και ελέγχετε την παροχή ροής αέρα περιοδικά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Πριν προβείτε σε οποιαδήποτε εργασία συντήρησης ή επισκευής, απενεργοποιήστε ΠΑΝΤΑ τον ασφαλειοδιακόπτη στον πίνακα παροχής.
• Βεβαιωθείτε ότι ΔΕΝ αγγίζετε κάποιο αγώγιμο τμήμα.
• MHN βρέχετε το εξωτερικό της μονάδας. Μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

Για να καθαρίσετε το εξωτερικό της κλιματιστικής μονάδας σας:

1 Απενεργοποιήστε την κλιματιστική μονάδα.

2 Καθαρίστε το εξωτερικό της κλιματιστικής μονάδας με ένα μαλακό πανί.

ΠΡΟΣΟΧΗ

• MHN φράζετε την έξοδο ή την είσοδο αέρα της μονάδας με οποιονδήποτε τρόπο.
• MHN τοποθετείτε υγρά ή βρεγμένα ρούχα στη σχάρα εξόδου αέρα της μονάδας.
• MHN χύνετε υγρά στο εσωτερικό του εξοπλισμού.

Σε καμία περίπτωση μην καθαρίζετε την κλιματιστική μονάδα σας με:

- οποιοδήποτε διαβρωτικό χημικό διαλυτικό,

- νερό σε θερμοκρασία πάνω από 50°C.

Για τη συντήρηση της κλιματιστικής μονάδας σας, επικοινωνήστε με τον τεχνικό εγκατάστασης ή την εταιρεία συντήρησης.

14.2 Προφυλάξεις για τη συντήρηση και το σέρβις

ΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην επιθεωρείτε ή συντηρείτε τη μονάδα μόνοι σας. Ζητήστε από το εξειδικευμένο τεχνικό προσωπικό να πραγματοποιήσει αυτήν την εργασία. Παρόλα αυτά, ως τελικός χρήστης μπορείτε να καθαρίσετε το φίλτρο αέρα, τη σχάρα εισαγωγής αέρα, την εξαγωγή αέρα και τα εξωτερικά πλαίσια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην αντικαθιστάτε μια ηλεκτρική ασφάλεια με μια άλλη διαφορετικής ονομαστικής τιμής αμπέρ ή με άλλα καλώδια όταν καεί η ασφάλεια. Η χρήση καλωδίου ή χάλκινου σύρματος μπορεί να προκαλέσει ζημιά στη μονάδα ή πυρκαγιά.

ΠΡΟΣΟΧΗ

Μετά από μακροχρόνια χρήση, ελέγξτε το στήριγμα και το πλαίσιο της μονάδας για τυχόν φθορές. Αν υπάρχει φθορά, η μονάδα μπορεί να πέσει και να προκαλέσει τραυματισμούς.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ σκουπίζετε τον πίνακα λειτουργίας του ελεγκτή με βενζίνη, διαλυτικό, ξεσκονόπανο με χημικά κ.λπ. Ο πίνακας μπορεί να αποχρωματιστεί ή να ξεφλουδίσει η επιφάνειά του. Αν είναι πολύ βρόμικος, βουτήξτε ένα πανί σε ένα ουδέτερο καθαριστικό που έχετε διαλύσει σε νερό, στίψτε τον καλά και καθαρίστε τον πίνακα. Σκουπίστε τον με ένα άλλο στεγνό πανί.

ΠΡΟΣΟΧΗ

Προτού πλησιάσετε τερματικές συσκευές, βεβαιωθείτε ότι έχετε κλείσει κάθε ηλεκτρική παροχή.

ΕΙΔΟΠΟΙΗΣΗ

Όταν καθαρίζετε τον εναλλάκτη θερμότητας, βεβαιωθείτε ότι έχετε απομακρύνει τον πίνακα ελέγχου, τον κινητήρα του ανεμιστήρα, την αντλία αποστράγγισης και το φλοτέρ. Νερό ή απορρυπαντικό πιθανόν να καταστρέψουν τη μόνωση των ηλεκτρικών εξαρτημάτων και να προκαλέσουν το κάψιμό τους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Na είστε προσεκτικοί όταν χρησιμοποιείτε σκάλες για εργασία σε υψηλά σημεία.

14.3 Καθαρισμός του φίλτρου αέρα, της σχάρας εισαγωγής αέρα, της εξαγωγής αέρα και των εξωτερικών πλαισίων

ΠΡΟΣΟΧΗ

Απενεργοποιείτε τη μονάδα πριν καθαρίσετε το φίλτρο αέρα, τη σχάρα εισαγωγής αέρα, την εξαγωγή αέρα και τα εξωτερικά πλαίσια.

ΕΙΔΟΠΟΙΗΣΗ

- MHN τρίβετε τη λεπίδα δυνατά όταν την πλένετε με νερό. Πιθανή συνέπεια: Ενδέχεται να αποκολληθεί η στεγανοποιητική επιφάνεια.

Καθαρίστε με ένα μαλακό ύφασμα. Εάν είναι δύσκολο να αφαιρέσετε τους λεκέδες, χρησιμοποιήστε νερό ή ουδέτερο απορρυπαντικό.

14.3.1 Για να καθαρίσετε το φίλτρο αέρα

Πότε να καθαρίζετε το φίλτρο αέρα:

• Γενικός κανόνας: Καθαρίζετε κάθε 6 μήνες. Εάν ο αέρας στον χώρο είναι εξαιρετικά επιβαρυμένος, αυξήστε τη συχνότητα καθαρισμού.
• Αν είναι αδύνατος ο αποτελεσματικός καθαρισμός των ρύπων, αλλάξτε το φίλτρο αέρα (= πρόσθετος εξοπλισμός).

Πώς να καθαρίσετε το φίλτρο αέρα:

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ χρησιμοποιείτε νερό θερμότερο των 50 Ρ. Πιθανή συνέπεια: Αποχρωματισμός και παραμόρφωση.

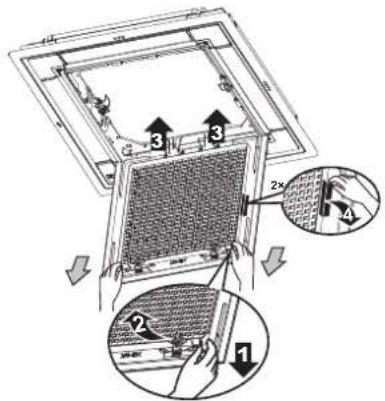

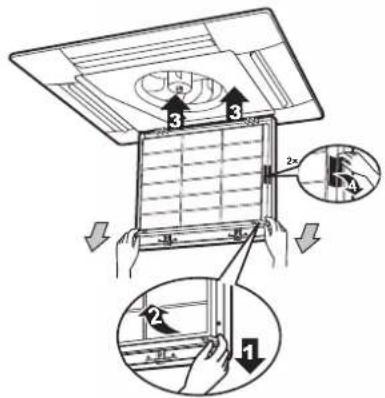

1 Ανοίξτε το πλέγμα αναρρόφησης.

14 Συντήρηση και επισκευή

Τυπικό πλαίσιο:

Διακοσμητικό πλαίσιο:

2 Αφαιρέστε το φίλτρο αέρα.

Τυπικό πλαίσιο:

Διακοσμητικό πλαίσιο:

3 Καθαρίστε το φίλτρο αέρα. Χρησιμοποιήστε ηλεκτρική σκούπα ή πλύνετε με νερό. Εάν το φίλτρο αέρα είναι πολύ βρόμικο, χρησιμοποιήστε μια μαλακή βούρτσα και ήπιο απορρυπαντικό.

4 Στεγνώστε το φίλτρο αέρα στη σκιά.

5 Προσαρμόστε ξανά το φίλτρο αέρα και κλείστε τη σχάρα εισαγωγής.

14.3.2 Για να καθαρίσετε την σχάρα αναρρόφησης

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ χρησιμοποιείτε νερό θερμότερο των 50 Κ. Πιθανή συνέπεια: Αποχρωματισμός και παραμόρφωση.

1 Ανοίξτε το πλέγμα αναρρόφησης.

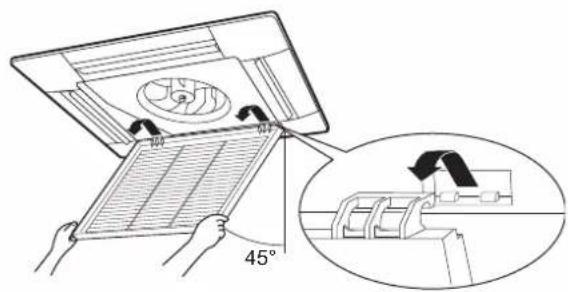

2 Αφαιρέστε τη σχάρα εισαγωγής αέρα.

Τυπικό πλαίσιο:

45°

Διακοσμητικό πλαίσιο:

90° A E

3 Αφαιρέστε το φίλτρο αέρα.

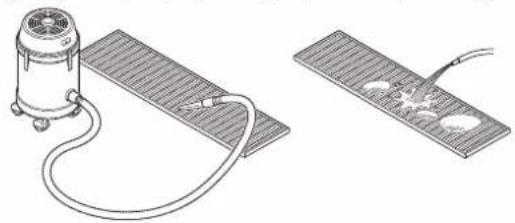

4 Καθαρίστε τη σχάρα εισαγωγής αέρα. Πλύνετε με μαλακή βούρτσα και νερό ή ήπιο απορρυπαντικό. Εάν η σχάρα εισαγωγής αέρα είναι πολύ βρόμικη, χρησιμοποιήστε κοινό απορρυπαντικό κουζίνας, αφήστε το να δράσει για 10 λεπτά και ξεπλύνετε με νερό.

5 Επανατοποθετήστε το φίλτρο αέρα (βήμα 3 αντιστρόφως).

6 Προσαρμόστε ξανά το πλέγμα αναρρόφησης και κλείστε το (βήματα 2 και 1 με αντίστροφη σειρά).

14.4 Μετά από μεγάλο χρονικό διάστημα διακοπής λειτουργίας

Π.χ. στην αρχή της περιόδου.

- Ελέγξτε και αφαιρέστε οτιδήποτε φράσσει την είσοδο και έξοδο αέρα των εσωτερικών και εξωτερικών μονάδων.

- Καθαρίστε τα φίλτρα αέρα και τα πλαίσια των εσωτερικών μονάδων (δείτε "14.3.1 Για να καθαρίσετε το φίλτρο αέρα" [▶ 171] και Για να καθαρίσετε την εξαγωγή αέρα και τα εξωτερικά πλάίσια).

14.5 Πριν από μεγάλο χρονικό διάστημα διακοπής λειτουργίας

Π.χ. στο τέλος της περιόδου.

• Αφήστε τον ανεμιστήρα της εσωτερικής μονάδας να λειτουργήσει για μισή μέρα ώστε να στεγνώσει το εσωτερικό των μονάδων. Για λεπτομέρειες σχετικά με τη λειτουργία μόνο του ανεμιστήρα, ανατρέξτε στην ενότητα Σχετικά με τις λειτουργίες ψύξης, θέρμανσης, μόνο ανεμιστήρα, και την αυτόματη λειτουργία.
• Κλείστε την παροχή ηλεκτρικού ρεύματος. Η οθόνη του περιβάλλοντος χρήστη σβήνει.
• Καθαρίστε τα φίλτρα αέρα και τα πλαίσια των εσωτερικών μονάδων (δείτε "14.3.1 Για να καθαρίσετε το φίλτρο αέρα" [▶ 171] και Για να καθαρίσετε την εξαγωγή αέρα και τα εξωτερικά πλαίσια).

14.6 Τεχνική υποστήριξη μετά την πώληση και εγγύηση

14.6.1 Συνιστώμενη συντήρηση και έλεγχος

Όταν χρησιμοποιείτε τη μονάδα για αρκετά χρόνια συσσωρεύεται σε αυτή σκόνη και η απόδοσή της μειώνεται σε κάποιο βαθμό. Καθώς η αποσυναρμολόγηση και ο καθαρισμός των εσωτερικών μονάδων απαιτεί εξειδικευμένο τεχνικό και προκειμένου να εξασφαλίσετε την καλύτερη δυνατή συντήρηση της μονάδας, σας συνιστούμε να συνάψετε μια σύμβαση συντήρησης και ελέγχου με βάση τα συνήθη προγράμματα συντήρησης. Το δίκτυο των συνεργατών μας έχει πρόσβαση στα μόνιμα αποθέματα βασικών εξαρτημάτων, εξασφαλίζοντας έτοι την καλή λειτουργία της μονάδας σας για όσο το δυνατόν μεγαλύτερο διάστημα. Για περισσότερες πληροφορίες, επικοινωνήστε με τον οικείο αντιπρόσωπο.

Όταν απευθύνεστε στον αντιπρόσωπό σας για κάποια παρέμβαση αναφέρετε πάντα:

• Το πλήρες μοντέλο της μονάδας σας.
• Τον αριθμό κατασκευής (αναφέρεται στην πινακίδα της μονάδας).
• Την ημερομηνία εγκατάστασης.
• Τα συμπτώματα ή την δυσλειτουργία, και λεπτομέρειες για τη βλάβη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ τροποποιείτε, αποσυναρμολογείτε, αφαιρείτε, εγκαθιστάτε ζανά ή επισκευάζετε τη μονάδα μόνοι σας, καθώς η λανθασμένη αποσυναρμολόγηση ή εγκατάσταση ενδέχεται να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Επικοινωνήστε με τον οικείο αντιπρόσωπο.

14.6.2 Μειωμένες περίοδοι συντήρησης και ελέγχου

Στις ακόλουθες περιπτώσεις είναι απαραίτητη η συχνότερη συντήρηση και αντικατάσταση:

Η μονάδα χρησιμοποιείται σε χώρους όπου:

• Η θερμότητα και η υγρασία διακυμαίνονται περισσότερο από τα κανονικά επίπεδα.
• Η αυξομείωση του ηλεκτρικού ρεύματος είναι υψηλή (τάση, συχνότητα, παραμόρφωση κύματος κλπ.), (η μονάδα δεν πρέπει να χρησιμοποιείται εάν η αυξομείωση του ηλεκτρικού ρεύματος υπερβαίνει τα επιτρεπτά όρια).

• Σημειώνονται συχνά χτυπήματα και δονήσεις.

• Υπάρχουν στον αέρα σκόνη, αλμύρα, επιβλαβή αέρια ή ίχνη λαδιού όπως θειώδες οξύ και υδρόθειο.

• Πραγματοποιείται συχνή ενεργοποίηση και απενεργοποίηση του μηχανήματος ή ο χρόνος λειτουργίας του είναι εκτεταμένος (χώροι με 24ωρη χρήση κλιματισμού).

Συνιστώμενες χρονικές περίοδοι για την αντικατάσταση των αναλώσιμων εξαρτημάτων

Στοιχείο	Περίοδος ελέγχου	Περίοδος συντήρησης (αντικαταστάσεις και/ή επισκευές)
Φίλτρο αέρα	1 έτος	5 έτη
Φίλτρο υψηλής απόδοσης		1 έτος
Ασφάλεια		10 έτη
Εξαρτήματα με πίεση		Σε περίπτωση διάβρωσης, απευθυνθείτε στον τοπικό σας αντιπρόσωπο.

ΠΛΗΡΟΦΟΡΙΕΣ

Φθορές οι οποίες οφείλονται σε αποσυναρμολόγηση ή καθαρισμό του εσωτερικού των μονάδων από οποιονδήποτε άλλο εκτός από τους εξουσιοδοτημένους αντιπροσώπους μας πιθανόν να μην συμπεριλαμβάνονται στην εγγύηση.

15 Αντιμετώπιση προβλημάτων

Εάν παρουσιαστεί κάποια από τις ακόλουθες δυσλειτουργίες, λάβετε τα μέτρα που υποδεικνύονται παρακάτω και επικοινωνήστε με τον οικείο αντιπρόσωπο.

Η επισκευή του συστήματος ΠΡΕΠΕΙ να γίνεται από τεχνικό συντήρησης που διαθέτει τα κατάλληλα προσόντα.

Δυσλειτουργία	Ενέργεια
Αν μια διάταξη ασφαλείας όπως μια ηλεκτρική ασφάλεια, ένας διακόπτης κυκλώματος ή ένας ασφαλειοδιακόπτης διαρροής ενεργοποιείται συχνά ή αν ο διακόπτης Ενεργοποίησης/Απτενεργοποίησης (ON/OFF) δεν λειτουργεί σωστά.	Κλείστε τον διακόπτη παροχής ρεύματος.
Αν υπάρχει διαρροή νερού από τη μονάδα.	Σταματήστε τη λειτουργία.
Ο διακόπτης χειρισμού δεν λειτουργεί σωστά.	Κλείστε την παροχή ηλεκτρικού ρεύματος.

Αν το σύστημα ΔΕΝ λειτουργεί σωστά με εξαίρεση τις περιπτώσεις που αναφέρονται παραπάνω και δεν υπάρχουν ενδείξεις για καμία από τις βλάβες που αναφέρονται παραπάνω, ελέγξτε το σύστημα σύμφωνα με τις ακόλουθες διαδικασίες.

Δυσλειτουργία	Μέτρο
Αν το σύστημα δεν λειτουργεί καθόλου.	▪ Ελέγξτε μήπως υπάρχει διακοπή ρεύματος. Περιμένετε ώσπου να αποκατασταθεί η ηλεκτρική παροχή.▪ Ελέγξτε μήπως έχει καεί κάποια ασφάλεια ή έχει πέσει ο ασφαλειοδιακόπτης. Αλλάξτε την ασφάλεια ή ανεβάστε τον ασφαλειοδιακόπτη.
Δυσλειτουργία Μέτρο
Το σύστημα λειτουργεί αλλά παρέχει ανεπαρκή δροσισμό ή θέρμανση.	▪ Ελέγξτε μήπως είναι φραγμένη η είσοδος ή η έξοδος αέρα της εξωτερικής ή της εσωτερικής μονάδας. Απομακρύνετε τυχόν εμπόδια και βεβαιωθείτε ότι ο αέρας ρέει ανεμπόδιστα.▪ Βεβαιωθείτε ότι το φίλτρο αέρα δεν έχει φράξει (δείτε την ενότητα "14.3.1 Για να καθαρίσετε το φίλτρο αέρα" [► 171]).▪ Ελέγξτε τη ρύθμιση της θερμοκρασίας.▪ Ελέγξτε τη ρύθμιση της ταχύτητας ανεμιστήρα στο τηλεχειριστήριο.▪ Ελέγξτε μήπως είναι ανοιχτές πόρτες ή παράθυρα. Κλείστε τις πόρτες και τα παράθυρα, για να μην δημιουργείται ρεύμα αέρα.▪ Ελέγξτε μήπως υπάρχουν υπερβολικά πολλά άτομα στο δωμάτιο κατά τη διάρκεια της λειτουργίας δροσισμού. Ελέγξτε αν η πηγή θερμότητας του δωματίου είναι μεγάλη.▪ Ελέγξτε αν εισέρχονται οι ακτίνες του ήλιου στο δωμάτιο. Τοποθετήστε κουρτίνες ή στόρια.▪ Ελέγξτε αν είναι κατάλληλη η γωνία ροής του αέρα.

Εάν μετά τον έλεγχο όλων των παραπάνω στοιχείων είναι αδύνατον να επισκευάσετε μόνοι σας τη βλάβη, επικοινωνήστε με τον τεχνικό εγκατάστασης και αναφέρετε τα συμπτώματα, το πλήρες όνομα μοντέλου της μονάδας (εάν είναι δυνατόν και τον αριθμό κατασκευής) και την ημερομηνία εγκατάστασης.

15.1 Αλλαγή θέσης

Επικοινωνήστε με τον οικείο αντιπρόσωπο για να αφαιρέσετε ή να εγκαταστήσετε ξανά ολόκληρη τη μονάδα. Η μεταφορά των μονάδων είναι απαραίτητο να γίνεται από πεπειραμένο τεχνικό.

16 Απόρριψη

- Οι μονάδες φέρουν το εξής σύμβολο:

Αυτό σημαίνει ότι οι ηλεκτρικές και ηλεκτρονικές συσκευές ΔΕΝ πρέπει να αναμειγνύονται με οικιακά απορρίμματα που δεν έχουν υποβάλλονται σε διαλογή. ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να πραγματοποιείται από εξουσιοδοτημένο τεχνικό εγκατάστασης και σύμφωνα με την ισχύουσα νομοθεσία.

Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση. Φροντίζοντας για τη σωστή απόρριψη του προϊόντος, θα συμβάλλετε στην αποφυγή των πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία. Για περισσότερες πληροφορίες, επικοινωνήστε με τον τεχνικό εγκατάστασης ή την αρμόδια τοπική αρχή.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του φυκτικού, του λαδιού και των άλλων τμημάτων ΠΡΕΠΕΙ να συμμορφώνονται την ισχύουσα νομοθεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επαναχρησιμοποίηση, ανακύκλωση και ανάκτηση.

Μετά από την εγκατάσταση, ο τεχνικός εγκατάστασης υποχρεούται να επαληθεύσει τη σωστή λειτουργία. Εάν κάτι δεν πάει καλά στη μονάδα και δεν λειτουργεί, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

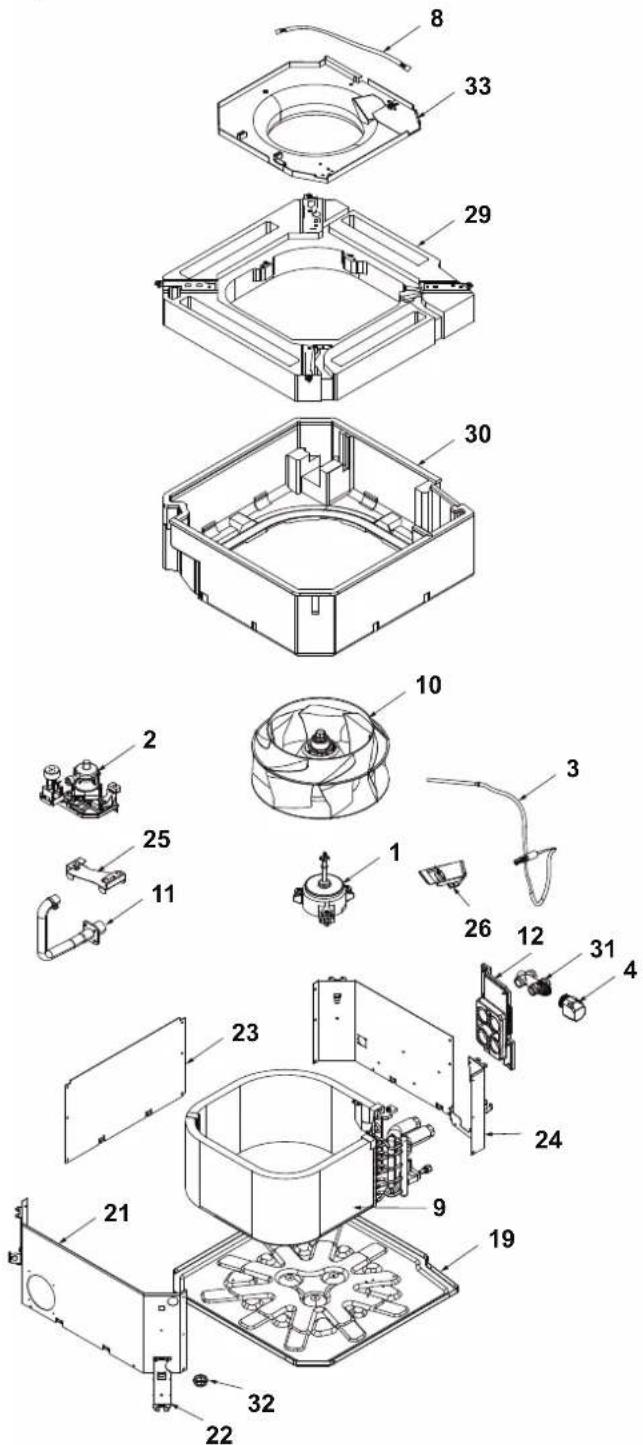

Χρησιμοποιήστε το κατάλληλο εργαλείο για να αφαιρέσετε τις βίδες. Το προϊόν μπορεί να αποσυναρμολογηθεί όπως φαίνεται παρακάτω.

Υλικά Στοιχείο
Ηλεκτρικό εξάρτημα 1, 2, 3, 4, 5, 6, 7, 8
Αλουμίνιο (πτερύγιο) + χαλκός (σωλήνας) + γαλβανισμένος χάλυβας (πλάκα) + ορείχαλκος + αφρός πλαστικού	9
Πλαστικό 10, 11, 12, 13, 14, 32
Πλαστικό + μέταλλο 15, 16, 17, 18
Γαλβανισμένος χάλυβας 19 ~ 27
Γαλβανισμένος χάλυβας + πλαστικό	28
Ορείχαλκος 31
EPS (διογκούμενος αφρός πολυστυρενίου) + μέταλλο + αφρός πλαστικού	29, 30

17 Τεχνικά χαρακτηριστικά

'Ενα μέρος των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στον ιστότοπο Daikin της περιοχής σας (δημόσια προσβάσιμος). Το σύνολο των πιο πρόσφατων τεχνικών δεδομένων είναι διαθέσιμο στην πύλη Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

17.1 Διάγραμμα καλωδίωσης
    ADANCED PLUS REMOTE CONTROLLER - FWECSA (OPTION) (NOTE 3)
    RIT --> ADVANCED PLUS REMOTE CONTROLLER - FWECSA (OPTION) (NOTE 3)

    style Outdoor fill:#f9f,stroke:#333,stroke-width:2px
    style Installation Panel fill:#ccf,stroke:#333,stroke-width:2px

Σημειώσεις:

1 : Κλέμα: Σύνδεσμος::Καλωδιώσεις χώρου εγκατάστασης.
2 Ο ακροδέκτης Χ36Α συνδέεται όταν χρησιμοποιείται το κιτ διακοσμητικού πλαισίου.
3 Για την καλωδίωση συμβουλευτείτε το εγχειρίδιο του εξωτερικού τηλεχειριστηρίου.
4 Οι ακροδέκτες Χ32Α και Χ37Α μπορούν να συνδεθούν μόνο με τις συγκεκριμένες επιλογές βαλβίδων Daikin.

Χρώματα:

BLK Maúpo
BLU Mπλε
BRN Καφέ
GRN Πράσινο
PPL Mωβ
ORG Портокалі
RED Kókkivo
WHT Λευκό
YLW Kitpivo

17 Τεχνικά χαρακτηριστικά

Υπόμνημα για διαγράμματα καλωδίωσης:
Εσωτερική μονάδα:

A1P Κεντρική PCB
A2P Ηλεκτρονική πλακέτα (FWECSAP)
A3P Ηλεκτρονικός έλεγχος (FWECSAC)
A4P Τηλεχειριστήριο Advanced plus (FWEC3A)
A5P Προσαρμογέας PCB
C305 Πυκνωτής
F1U Ασφάλεια (6,3 A, 250 V)
F2U Ασφάλεια χώρου εγκατάστασης
DS1 Μικροδιακόπτης (DIP) στην πλακέτα PCB
H1P Αναλάμπουσα λυχνία
M1P Μοτέρ (αντλία αποχέτευσης)
M1S Μοτέρ κίνησης πτερυγίων
M2S
M3S
M4S
M5S
M1F Μοτέρ (ανεμιστήρας DC)
S1L Φλοτέρ
V1R Γέφυρα με δίοδο
Q1R Ασφαλειοδιακόπτης διαρροής
X1M Κλέμα (παροχή ρεύματος)
X2M Κλέμα (ακροδέκτης σήματος και βαλβίδας τηλεχειριστηρίου)
X3M Κλέμα (ρύθμιση ανεμιστήρα)
Z1F Φίλτρο θορύβου
Z1C Πυρήνας φερρίτη
Z2C Πυρήνας φερρίτη
PS Διακοπτόμενη τροφοδοσία
M1B Ενεργοποιητής θέρμανσης
M2B Ενεργοποιητής ψύξης

Συνδέσεις πλακέτας PCB:

X15A Φλοτέρ
X20A Μοτέρ BLDC
X24A Ρύθμιση ανεμιστήρα
X25A Αντλία αποχέτευσης
X27A Ηλεκτρική παροχή
X32A Βαλβίδα ψύξης
X33A Σήμα και βαλβίδα R/C
X35A Ηλεκτρικός θερμαντήρας
X36A Βηματικό μοτέρ (διακοσμητικό πλαίσιο)
X37A Βαλβίδα θέρμανσης
X50A Σειριακή επικοινωνία

Συνδέσεις ακροδεκτών:

0-10 V Púθμιση ανεμιστήρα 0-10 V DC
COM Koivó
HEAT Σήμα θέρμανσης
COOL Σήμα ψύξης

Εξωτερικό τηλεχειριστήριο:

H1P Λυχνία κατάστασης
H2P Λυχνία δικτύου

A1/102 Ρύθμιση ανεμιστήρα 0-10 V DC
CA/COM Κοινό
Ο6/VH Σήμα θέρμανσης
05/VC Σήμα ψύξης
L	Φάση
N	Ουδέτερο
PE ⊕	Προστατευτική γείωση
R1T Θερμίστορ (αέρας)

Συνδετήρας για προαιρετικά εξαρτήματα:

X1A Συνδετήρας (καλώδια ρύθμισης ανεμιστήρα)

X2A Συνδετήρας (καλώδια βαλβίδας)

X3A Συνδετήρας (ηλεκτρική παροχή για modbus)

X4A Συνδετήρας (ηλεκτρική παροχή για οθόνη)

X5A Συνδετήρας (καλώδια ρύθμισης ανεμιστήρα)

X6A Συνδετήρας (ηλεκτρική παροχή για οθόνη)

X7A Συνδετήρας (καλώδια βαλβίδας)

X8A Συνδετήρας (γυμνός PCB X36A)

X9A Συνδετήρας (καλώδιο πλαισίου BYCQ140E)

X10A Συνδετήρας (καλώδιο πλαισίου BYFQ60C)

17.2 Διαστάσεις

Επισκόπηση

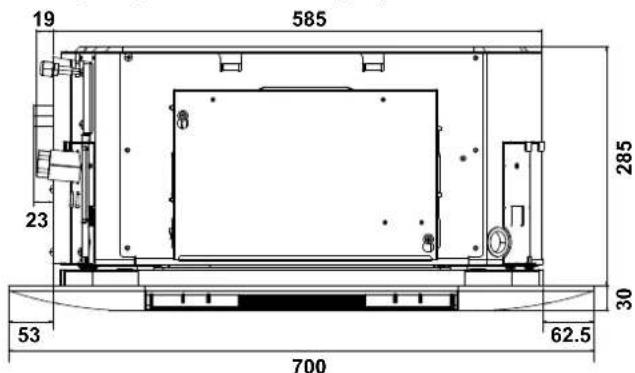

Πλαϊνές όψεις με τυπικό πλαίσιο (mm)

19 585 23 285 30 53 62.5 700

641.5 92 82 R13 5077 25 138 62.5 29 65.5 700

22 25 45 68 5077

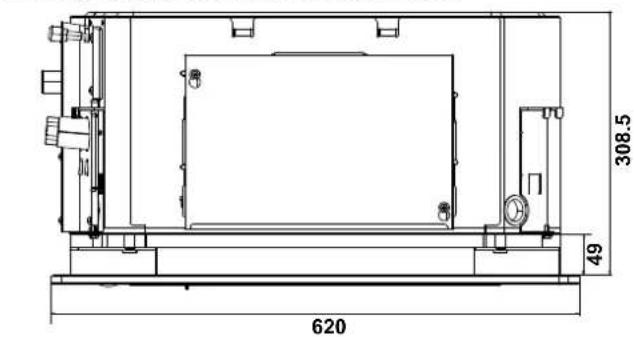

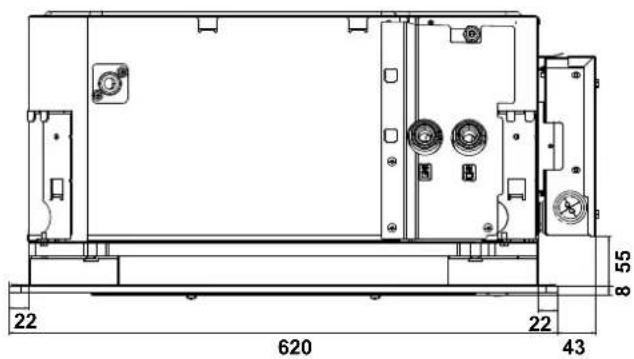

Πλαϊνές όψεις με διακοσμητικό πλαίσιο (mm)

308.5 49 620

22 620 43 8 55 22 43

18 Απαιτήσεις στοιχείων για οικολογικό σχεδιασμό

Prated,c	Prated,c	Prated,h	Pelec	LWA
GB Cooling capacity (sensible)D Kühlleistung (sensibel)F Puissance de rafraichissement (sensible)NL Koelcapaciteit (voelbaar)E Capacidad de refrigeración (sensibilidad)I Capacità di raffreddamento (sensibile)GR Atóðosn ψύξης (αισθητή)P Capacidade de arrefecimento (sensível)TR Soğutma kapasitesi (duyarli)RUS Хладопроизводительность (явная)S Kylningskapacitet (känslig)N Avkjølingskapasitet (følbar)CZ Chladici výkon (citelný)HR Kapacitet hlađenja (osjetljivo)H Hütési teljesítmény (érzékeny)RO Capacitate de răcire (fără dezumidificare)SLO Moč hlajenja (zaznavna)SK Kapacita chladenia (učelná)EG Kapacитет на охлаждане (практически)PL Wydajność chlodnicza (jawna)DK Kolekapacitet (mærkbart)FIN Jäähdytskapasiteetti (järkevä)EST Jahutusvõimsus (mõõdukas)LV Dzesëšanas kapacităe (jūtamā)LT Vésinimo galia (tikroji)AL Kapaciteti i ftohjes (sensibël)SRB Kapacitet hlađenja (opipljiv)	GB Cooling capacity (latent)D Kühlleistung (latent)F Puissance de rafraichissement (latente)NL Koelcapaciteit (latent)E Capacidad de refrigeración (latente)I Capacità di raffreddamento (latente)GR Atóðosn ψύξης (λανθάνουσα)P Capacidade de arrefecimento (latente)TR Soğutma kapasitesi (glizli)RUS Хладопроизводительность (скрытая)S Kylningskapacitet (latent)N Avkjølingskapasitet (latent)CZ Chladici výkon (latentni)HR Kapacitet hlađenja (latentno)H Hütési teljesítmény (látens)RO Capacitate de răcire (cu dezumidificare)SLO Moč hlajenja (latentna)SK Kapacita chladenia (latentná)BG Kapacитет на охлаждане (потенциален)PL Wydajność chlodnicza (utajona)DK Kolekapacitet (skjult)FIN Jäähdytskapasiteetti (latentti)EST Jahutusvõimsus (latentne)LV Dzesëšanas kapacităe (latentă)LT Vésinimo galia (latentiné)AL Kapaciteti i ftohjes (në gjendje gjumi)SRB Kapacitet hlađenja (latentan)	GB Heating capacityD HeizleistungF Puissance de chauffageNL VerwarmingscapaciteitE Capacidad de calefacciónI Capacità di riscaldamentoGR Atóðosn θέρμανσηςP Capacidade de aquecimentoTR Isitma kapasitesiRUS ТеплопроизводительностьS VärmekapacitetN OppvarmlingskapasitetCZ Topný výkonHR Kapacitet grijanjaH Fütési teljesítményRO Capacitate de încälzireSLO Moč ogrevanjaSK Výkon ohrevuBG Отоплителна мощностPL Wydajność grzewczaDK VarmekapacitetFIN LämmitystehoEST KüttevõimsusLV Apsildes kapacităeLT Šildymo galiaAL Kapaciteti i ngrohjesSRB Kapacitet grejanja	GB Total electric power inputD Elektrische GesamtleistungsaufnahmeF Entrée électrique totaleNL Totaal opgenomen vermogenE Potencia eléctrica de entrada totalI Potenza elétrica totale assorbitaGR Συνολική ηλεκτρική ισχύς εισόδουP Entrada de potência elétrica totalTR Çekilen toplam elektrik gűcüRUS Общаяпотребляемая электрическая мощностьS Total effektlingångN Total elektrisk strømeffektCZ Celkový elektrický příkonHR Ukupna primljena snaga električne energijeH Teljes áramforrás-bemenetRO Consum total de putereSLO Skupna vhodna električna močSK Celkový elektrický příkonBG Обща входяща электрическа мощностPL Całkowita pobierana energia elektrycznaDK Total elektrisk strømforsyningFIN Sähkötehon kokonaistuloEST Kogu elektriline sisendvõimsusLV Kopëja elektriska ieejas jaudaLT Bendroji elektros vartojoamoji galiaAL Konsumi total i energijisė elektrikeSRB Ukupna ulazna električna snaga	GB Sound power level (per speed setting, if applicable)D Schallleistungspegel (je Geschwindigkeitsinstellung, falls zutreffend)F Niveau de puissance sonore (par réglage de vitesse, le cas échéant)NL Geluidsvermogenniveau (per snelheidsinstelling, indien van toepassing)E Nivel de potencia acústica (según ajuste de velocidad, si corresponde)I Livello di potenza sonora (per velocità impostata, se applicabile)GR Στάθμη ηχητικής ισχύος (ανάρύθμιση ταχύτητας, εφόσον διατίθεται)P Nivel de potência acústica (por regulação de velocidade, se aplicável)TR Ses gűcü seviyesi (műmkünse hiz ayari başina)RUS Уровень звукового давления (согласно настройке скорости, если применимо)S Ljudeffektsnivá (per hastighetsinställning, om tillämpligt)N Nivá på lydeffekt (per hastighetsinnstilling, hvis tilgjengellg)CZ Hladina akustického výkonu (dle nastavení otăček pokud je to použitelné)HR Razina jačine zvuka (postavka prema brzini, ako je primjenjlvo)H Hangerőszint (sebességszintenként, ha alkalmazható)RO Nivel presiune sonorã (in functíje de turație, dacă este cazul)SLO Raven zvoćne moči (glede na nastavitev hitrosti, će se uporablja)SK Úroveň akustického tlaku (na príslušné nastavenie rýchlosti, ak sa použiva)BG Ниво на звуковата мощност (за различните настройки на оборотите, ако е приложимо)PL Poziom mocy dźwięku (dla ustawienia prędkości, jeśli dotyczy)DK Stajniveau (efter hastighedsindstilling hvis relevant)FIN Äänen tehotaso (nopeusasetuksen mukaan, jos sovellettavissa)EST Helivõimsuse tase (võimalusel olenevalt määratud kiirusest)LV Skaņas intensitätes līmenis (attiecīgā gadījumā – katram átruma iletatijumam)LT Garso galios lygis (vienai greičio nuostatai, jei taikytina)AL Niveli i fuqisė sė tingullit (për cilësim shpejtësie, nëse aplikohet)SRB Nivo zvučne snage (po podešenoj brzini, ako je primenljivo)

	Prated,c (sensible)	Prated,c (latent)	Prated,h Pelec	Lwa
	kW kW kW kW	dB
FWF02DAF 1,8	0,2 3,3 0,016 41
FWF03DAF 2,2	0,8 4,2 0,019 44
FWF04DAF 2,9	1,1 4,6 0,024 48
FWF05DAF 3,7	1,4 5,6 0,047 56
FWF02DAT 1,8	0,2 2,5 0,018 41
FWF03DAT 2,3	0,7 3,3 0,019 42
FWF04DAT 3,0	1,1 4,3 0,024 47
FWF05DAT 3,9	1,2 5,7 0,045 54

Índice
