ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 10214 S Classic Kärcher

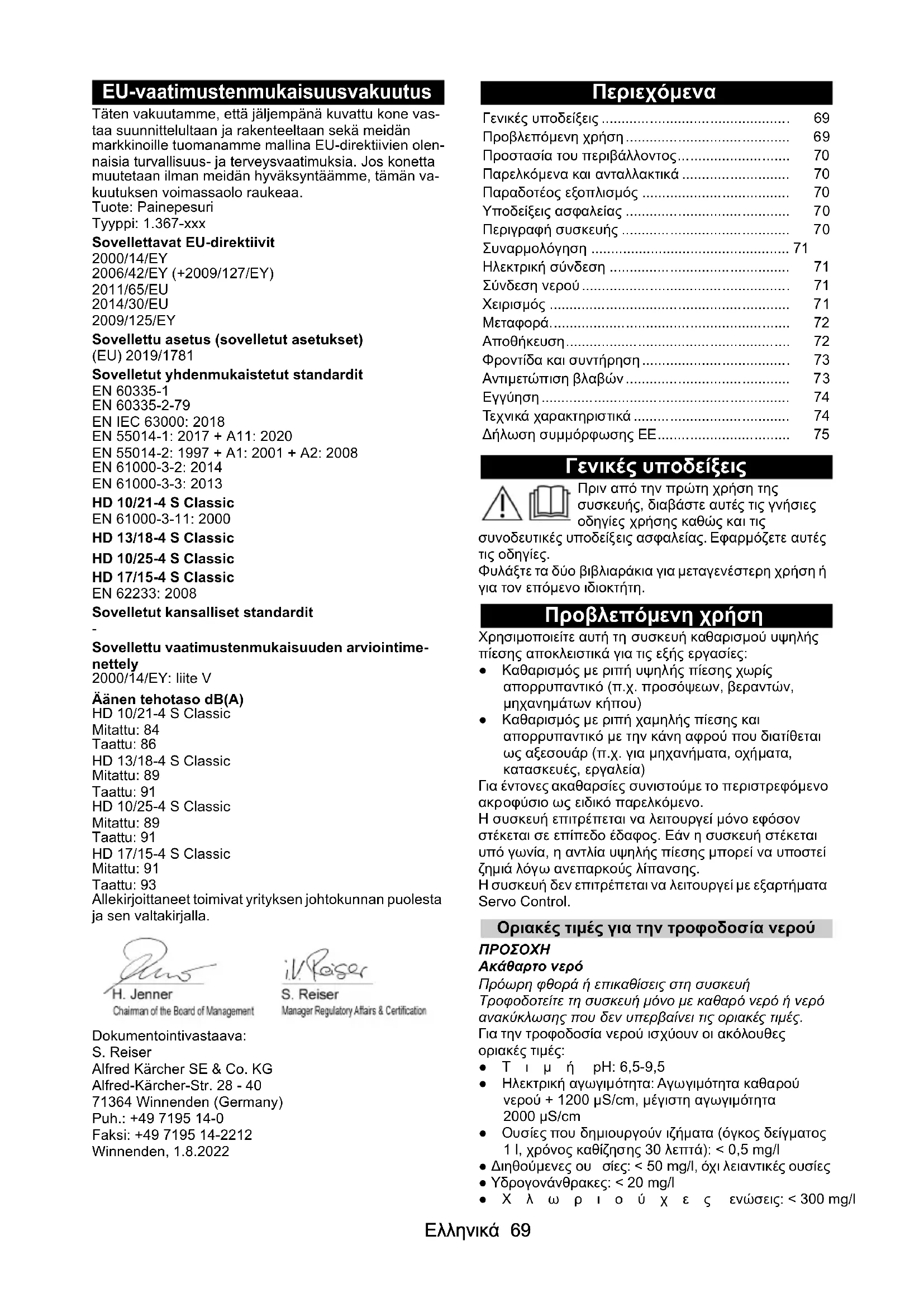

Sovellettu vaatimustenmukaisuuden arviointime- nettely 2000/14/EY: liite V Äänen tehotaso dB(A) HD 10/21-4 S Classic Mitattu: 84 Taattu: 86 HD 13/18-4 S Classic Mitattu: 89 Taattu: 91 HD 10/25-4 S Classic Mitattu: 89 Taattu: 91 HD 17/15-4 S Classic Mitattu: 91 Taattu: 93 Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 1.8.2022 Περιεχόμενα Γενικές υποδείξεις Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη. Προβλεπόμενη χρήση Χρησιμοποιείτε αυτή τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για τις εξής εργασίες: ● Καθαρισμός με ριπή υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. προσόψεων, βεραντών, μηχανημάτων κήπου) ● Καθαρισμός με ριπή χαμηλής πίεσης και απορρυπαντικό με την κάνη αφρού που διατίθεται ως αξεσουάρ (π.χ. για μηχανήματα, οχήματα, κατασκευές, εργαλεία) Για έντονες ακαθαρσίες συνιστούμε το π εριστρεφόμενο

οφύσιο ως ειδικό παρελκόμενο. Η συσκευή επιτρέπεται να λειτουργεί μόνο εφόσον στέκεται σε επίπεδο έδαφος. Εάν η συσκευή στέκεται υπό γωνία, η αντλία υψηλής πίεσης μπορεί να υποστεί ζημιά λόγω ανεπαρκούς λίπανσης. Η συσκευή δεν επιτρέπεται να λειτουργεί με εξαρτήματα Servo Control. Οριακές τιμές για την τροφοδοσία νερού

Ακάθαρτο νερό Πρόωρη φθορά ή επικαθίσεις στη συσκευή Τροφοδοτείτε τη συσκευή μόνο με καθαρό νερό ή νερό ανακύκλωσης που δεν υπερβαίνει τις οριακές τιμές. Για την τροφοδοσία νερού ισχύουν οι ακόλουθες οριακές τιμές: ●Τιμή pH: 6,5-9,5 ● Ηλεκτρική αγωγιμότητα: Αγωγιμότητα καθαρού νερού + 1200 µS/cm, μέγιστη αγωγιμότητα 2000 µS/cm ●Ουσίες που δημιουργούν ιζήματα (όγκος δείγματος 1 l, χρόνος καθίζησης 30 λεπτά): < 0,5 mg/l ● Διηθούμενες ου

• ίες: < 50 mg/l, όχι λειαντικές ουσίες ● Υδρογονάνθρακες: < 20 mg/l ●Χλωριούχες ενώσεις: < 300 mg/l Γενικές υποδείξεις p. 69
• Προβλεπόμενη χρήση p. 69
• Προστασία του περιβάλλοντος p. 70
• Παρελκόμενα και ανταλλακτικά p. 70
• Παραδοτέος εξοπλισμός p. 70
• Υποδείξεις ασφαλείας p. 70
• Περιγραφή συσκευής p. 70
• Συναρμολόγηση p. 71
• Ηλεκτρική σύνδεση p. 71
• Σύνδεση νερού p. 71
• Χειρισμός p. 71
• Μεταφορά p. 72
• Αποθήκευση p. 72
• Φροντίδα και συντήρηση p. 73
• Αντιμετώπιση βλαβών p. 73
• Εγγύηση p. 74
• Τεχνι κά χαρακτηριστικά p. 74
• Δήλωση συμμόρφωσης EΕ Ελληνικά ● Θειικές ενώσεις: < 240 mg/l ●Ασβέστιο: < 200 mg/l ●Συνολική σκληρότητα: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO p. 7570

/l) ● Σίδηρος: < 0,5 mg/l ● Μαγγάνιο: < 0,05 mg/l ●Χαλκός: < 2 mg/l ● Ενεργό χλώριο: < 0,3 mg/l ●Χωρίς δυσάρεστες οσμές Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συσ

απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/ REACH Παρελκόμενα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Παραδοτέος εξοπλισμός Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας. Υποδείξεις ασφαλείας ●Πριν από την πρώτη θέση της συσκευής σε λειτουργία, διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας 5.951-949.0. ●Λάβετε υπόψη τους εθνικούς κανονισμούς για συσκευές εκτόξευσης υγρών. ●Λάβετε υπόψη τους εθνικούς κανονισμούς πρόληψης ατυχημάτων. Οι συσκευές εκτόξευσης υγρών πρέπει να ελέγχονται τακτικά. Το αποτέλεσμα της δοκιμής πρέπει να τεκμηριώνεται

●Μην πραγματοποιείτε μετατροπές στη συσκευή κα

α παρελκόμενα. Σύμβολα επάνω στη συσκευή Η συσκευή δεν επιτρέπεται να συνδέεται άμεσα στο δημόσιο δίκτυο πόσιμου νερού. Μη στρέφετε τη ριπή υψηλής πίεσης προς ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύστε τη συσκευή από παγετό. Συστήματα ασφαλείας

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας. Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα συστήματα ασφαλείας. Τα συστήματα ασφαλείας έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρυθμίσεις πραγματοποιούνται μόνο από την εξυπηρέτηση πελατών. Πρεσοστάτης Αφήνοντας τη σκανδάλη στο πιστόλι υψηλής πίεσης, ο πρεσοστάτης απενεργοποιεί την αντλία υψηλής πίεσης και η δέσμη υψηλής πίεσης σταματάει. Αν πιεστεί η σκανδάλη, η αντλία ενεργοποιείται ξανά. Βαλβίδα υπερχείλισης Όταν μειώνεται η ποσότητα νερού με τον ρυθμιστή πίεσης και ποσότητας ανοίγει η βαλβίδα υπερχείλισης και ένα μέρος του νερού επιστρέφει στην πλ

ρρόφησης της αντλίας. Διακόπτης προστασίας κινητήρα Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το

Περιγραφή συσκευής Επισκόπηση συσκευής Εικόνα A 1 Τάπα εκροής λαδιού 2 Ένδειξη στάθμης λαδιού 3 Τάπα εξαερισμού 4 Πινακίδα τύπου 5 Διακόπτης λειτουργίας 6 Άγκιστρο ελαστικού σωλήνα, άγκιστρο καλωδίου 7 Λαβή οδήγησης 8 Παξιμάδι ρακόρ 9 Ακροφύσιο υψηλής πίεσης 10 Σωλήνας ψεκασμού EASY!Lock Classic 11 Πιστόλι υψηλής πίεσης EASY!LOCK Classic 12 Μοχλός ασφάλισης 13 Σκανδάλη 14 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock Classic 15 Στήριγμα σωλήνα ψεκασμού 16 Θήκη αξεσουάρ 17 Ρυθμιστής πίεσης / ποσότητας 18 Σύνδεση υψηλής πίεσης EASY!Lock 19 Λεπτό φίλτρο 20 Σύνδεση νερού Χρωματική σήμανση ●Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα. ●Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι.Ελληνικά 71 Συναρμολόγηση Στερέωση λαβής οδήγησης

1. Συνδέστε τη λαβή οδήγησης στον σωληνωτό

Εικόνα B 1 Λαβή οδήγησης 2 Σωληνωτός σκελετός

2. Στερεώστε και τα δύο σημεία σύνδεσης με βίδες,

ροδέλες και παξιμάδια. Εικόνα C 1 Βίδα M8x45 2 Ροδέλα 8 3 Λαβή οδήγησης 4 Παξιμάδι M8, αυτοασφαλιζόμενο 5 Σωληνωτός σκελετός Τοποθέτηση τάπας εξαέρωσης λαδιού

1. Ξεβιδώστε το πώμα και πετάξτε το.

Εικόνα D 1 Πώμα 2 Τάπα εξαερισμού

2. Βιδώστε και σφίξτε την τάπα εξαέρωσης.

Κίνδυνος πρόκλησης ζημιάς Εάν το πώμα δεν αντικατασταθεί από την τάπα εξαέρωσης πριν από τη λειτουργία, η αντλία υψηλής πίεσης μπορεί να υποστεί ζημιά. Αντικαταστήστε οπωσδήποτε το πώμα με την τάπα

Έλεγχος στάθμης λαδιού

1. Τοποθετήστε τη συσκευή οριζόντια.

2. Η στάθμη του λαδιού πρέπει να βρίσκεται στο μέσο

3. Εάν είναι απαραίτητο, ξεβιδώστε την τάπα

εξαέρωσης και συμπληρώστε λάδι (βλέπε "Τε χνικά στοιχεία"). Τοποθέτηση πρόσθετων εξαρτημάτων

Το σύστημα EASY!Lock συνδέει εξαρτήματα μέσω γρήγορου σπειρώματος μόνο με μια περιστροφή γρήγορα και σίγουρα.

1. Συνδέστε το ακροφύσιο υψηλής πίεσης στον

2. Συναρμολογήστε το παξιμάδι ρακόρ και σφίξτε με το

3. Συνδέστε τον σωλήνα ψεκασμού με το πιστόλι

υψηλής πίεσης και σφίξτε με το χέρι (EASY!Lock).

4. Συνδέστε τον ελαστικό σωλήνα υ

πιστόλι υψηλής πίεσης και στην υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock). Ηλεκτρική σύνδεση

Κίνδυνος τραυματισμού από ηλεκτροπληξία Συνδέστε τη συσκευή με ένα φις στο ηλεκτρικό δίκτυο. Απαγορεύεται η σύνδεση στο ηλεκτρικό δίκτυο χωρίς δυνατότητα αποσύνδεσης. Το φις χρησιμεύει για την αποσύνδεση από το ηλεκτρικό δίκτυο. Συνδέετε τη συσκευή μόνο σε εναλλασσόμενο ρεύμα. Χρησιμοποιήστε καλώδιο προέκτασης με επαρκή διατομή (βλέπε "Τεχνικά στοιχεία"). Ξετυλίξτε τελείως το καλώδιο προέκτασης από το καρούλι καλωδίου.

1. Ξετυλίξτε το καλώδιο τροφοδοσίας και τοποθετήστε

2. Συνδέστε το φις ρεύματος στην πρίζα.

Σύνδεση νερού Σύνδεση σε αγωγό ύδρευσης 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επιστροφή ακάθαρτου νερού στο δίκτυο πόσιμου

Κίνδυνος για την υγεία Λάβετε υπόψη τους κανονισμούς της εταιρείας ύδρευσης. Σύμφωνα με τους ισχύοντες κανονισμούς η συσκευή δεν επιτρέπεται να λειτουργεί χωρίς απομονωτή συστήματος στο δίκτυο πόσιμου νερού. Χρησιμοποιήστε έναν απομονωτή συστήματος της KÄRCHER ή εναλλακτικά έναν απομονωτή συστήματος σύμφωνα με το EN 12729 Τύπος BA. Το νερό που ρέει μέσα από έναν απομονωτή συστήματος θεωρείται μη πόσιμο. Συνδέετε τον απομονωτή συστήματος πάντα στην τροφοδοσία νερού,

σα στη σύνδεση νερού της συσκευής.

1. Ελέγξτε την τροφοδοσία νερού ως προς την πίεση

παροχής, τη θερμοκρασία παροχής και την ποσότητα παροχής (βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά).

2. Συνδέστε τον απομονωτή συστήματος και τη

σύνδεση νερού της συσκευής με έναν εύκαμπτο σωλήνα προσαγωγής νερού (για τις απαιτήσεις σχετικά με το

αμπτο σωλήνα προσαγωγής νερού βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά).

3. Ανοίξτε την παροχή νερού.

Αναρρόφηση νερού από δοχείο

1. Βιδώστε τον ελαστικό σωλήνα αναρρόφησης με το

φίλτρο στην υποδοχή νερού (για τον αριθμό παραγγελίας φίλτρου βλ. κεφάλαιο Τεχνικά χαρακτηριστικά).

2. Εξαερώστε τη συσκευή (βλ. κεφάλαιο Εξαέρωση

1. Ξεβιδώστε το ακροφύσιο υψηλής πίεσης από τον

2. Αφήστε τη συσκευή να λειτουργήσει μέχρι το νερό

να εξέλθει χωρίς φυσαλίδες.

3. Σε περίπτωση προβλημάτων εξαέρωσης αφήστε τη

συσκευή να λειτουργήσει για 10 δευτερόλεπτα και μετά απενεργοποιήστε τη. Επαναλάβετε τη διαδικασία αρκετές φορές.

4. Απενεργοποιήστε τη συσκευή.

5. Βιδώστε το ακροφύσιο υψηλής πίεσης επ

Ριπή νερού υψηλής πίεσης Κίνδυνος τραυματισμού Ποτέ μην στερεώσετε τη σκανδάλη στη θέση ενεργοποίησης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πιστολιού υψηλής πίεσης προς τα εμπρός. Κρατάτε πάντα το πιστόλι υψηλής πίεσης και τον σωλήνα ψεκασμού με τα δύο χέρια.72 Ελληνικά 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ελαττωματική συσκευή και παρελκόμενα

ελαττωματικά καλώδια τροφοδοσίας και συνδέσεις Κίνδυνος τραυματισμού Η συσκευή επιτρέπεται να λειτουργεί μόνο σε άψογη

Λειτουργία με υψηλή πίεση

Η συσκευή διαθέτει πρεσοστάτη. Ο κινητήρας τίθεται σε λειτουργία μόνο όταν είναι ανοιχτό το πιστόλι υψηλής

1. Ρυθμίστε τον διακόπτη της συσκευής στο "1".

2. Απασφαλίστε το πιστόλι ψεκασμού, σπρώχνοντας

την ασφάλεια προς τα πίσω.

3. Τραβήξτε τη σκανδάλη του πιστολιού υψηλής

4. Ρυθμίστε την πίεση λειτουργίας και την ποσότητα

νερού περιστρέφοντας (αδι

βάθμητα) τον ρυθμιστή πίεσης και ποσότητας (+/-). Λειτουργία με απορρυπαντικό 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Λανθασμένη χρήση του απορρυπαντικού Κίνδυνος για την υγεία Λάβετε υπόψη τις υποδείξεις ασφαλείας επάνω στο απορρυπαντικό.

Ακατάλληλο απορρυπαντικό Πρόκληση ζημιών στη συσκευή και στα υπό καθαρισμό αντικείμενα Χρησιμοποιείτε μόνο εγκεκριμένα απορρυπαντικά από την KÄRCHER. Λάβετε υπόψη τις παρεχόμενες συστάσεις δοσολογίας και τις υποδείξεις του απορρυπαντικού. Χρησιμοποιείτε μικρές ποσότητες απορρυπαντικών για την προστασία του περιβάλλοντος.

Τα απορρυπαντικά KÄRCHER εγγυώνται εργασία χωρίς βλάβες. Ζητήστε συμβουλές ή προμηθευτείτε τον κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για απορρυπαντικά.

Για τη λειτουργία με απορρυπαντικό απαιτείται κάνη αφρού (προαιρετικός εξοπλισμός).

1. Ξεβιδώστε το δοχείο.

Εικόνα E 1 Δοχείο 2 Ακροφύσιο αφρού 3 Πιστόλι υψηλής πίεσης 4 Ελαστικός σωλήνας αναρρόφησης 5 Σετ διαφραγμάτων Ανάμειξη απορρυπαντικού: 3=υψηλή, 2=μέτρια, 1=χαμηλή

2. Εισαγάγετε το επιθυμητό διάφραγμα μέσα στον

ελαστικό σωλήνα αναρρόφησης.

3. Γεμίστε το δοχείο με απορρυπαντικό.

4. Βιδώστε το δοχείο στο ακροφύσιο αφρού.

5. Αποσυνδέστε τον σωλήνα ψεκασμού από το πιστόλι

6. Τοποθετήστε την κάνη αφρού στο πιστόλι υψηλής

πίεσης και σφίξτε με το χέρι.

ε τη συσκευή κ αθαρισμού υψηλής πίεσης σε λειτουργία. Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια

και αφήστε να δράσει (να μη στεγνώσει).

2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι

υψηλής πίεσης. Μετά τη λειτουργία με απορρυπαντικό Η κάνη αφρού πρέπει να πλυθεί μετά τη χρήση ώστε να αποφευχθούν οι επικαθίσεις απορρυπαντικού.

1. Ξεβιδώστε το δοχείο.

ορρυπαντικού πίσω στη συσκευασία παράδοσης.

3. Γεμίστε το δοχείο με καθαρό νερό.

4. Βιδώστε το δοχείο στην κάνη αφρού.

5. Λειτουργήστε την κάνη αφρού για 1 λεπτό ώστε να

ξεπλυθούν τα υπολείμματα απορρυπαντικού.

6. Αδειάστε το δοχείο.

1. Κλείστε το πιστόλι υψηλής πίεσης.

Η συσκευή απενεργοποιείται.

2. Ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός.

Το πιστόλι υψηλής πίεσης είναι ασφαλισμένο. Συνέχιση λειτουργίας

1. Ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.

Το πιστόλι υψηλής πίεσης είναι απασφαλισμένο.

2. Ανοίξτε το πιστόλι υψηλής πίεσης.

Η συσκευή ενεργοποιείται. Τερματισμός λειτουργίας

1. Κλείστε την παροχή νερού.

2. Ανοίξτε το πιστόλι υψηλής πίεσης.

3. Ρυθμίστε τον διακόπτη συσκευής στο "I/ON" και

αφήστε τη συσκευή να λειτουργήσει για 5-10 s.

4. Κλείστε το πιστόλι υψηλής πίεσης.

5. Ρυθμίστε τον διακόπτη συσκευής στο "0/OFF".

6. Αποσυνδέστε το φις ρεύματος μόνο με στεγνά χέρια

7. Αφαιρέστε την παροχή νερού.

στόλι υψηλής πί εσης μέχρι να εκτονωθεί εντελώς η πίεση στη συσκευή.

9. Σπρώξτε την ασφάλεια προς τα εμπρός.

Το πιστόλι υψηλής πίεσης είναι ασφαλισμένο.

Μη τήρηση των οδηγιών σχετικά με το βάρος Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά και αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Μεταφορά της συσκευής σε όχημα: Στερεώστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι ολίσθησης και ανατροπής. Μεταφορά της συσκευής σε μεγάλες αποστάσεις

Τραβήξτε ή σπρώξτε τη συσκευή κρα τώντας από τη λαβή οδήγησης.

Μη τήρηση των οδηγιών σχετικά με το βάρος Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά και αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Αποθηκεύετε τη συσκευή μόνο σε εσωτερικούς χώρους.Ελληνικά 73 Αποθήκευση συσκευής

1. Τοποθετήστε τον σωλήνα ψεκασμού μαζί με το

πιστόλι υψηλής πίεσης στις δύο προβλεπόμενες

2. Τυλίξτε το ηλεκτρικό καλώδιο και κρεμάστε το στον

3. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και

κρεμάστε τον στον γάντζο του. Αντιπαγετική προστασία

Καταστροφή της συσκευής από παγωμένο νερό Εκκενώστε τελείως τη συσκευή από νερό. Φυλάξτε τη συσκευή σε έναν χώρο χωρίς παγετό. Αν δεν είναι εφικτό να γίνει αποθήκευση με προστασία από παγετό:

1. Αδειάστε το νερό.

2. Αντλήστε ένα αντιψυκτικό μέσο του εμπορίου μέσω

Χρησιμοποιήστε αντιψυκτικό μέσο του εμπορίου για αυτοκίνητα με βάση τη γλυκόλη. Λάβετε υπόψη τις οδηγίες χειρισμού του κατασκευαστή του αντιψυκτικού μέσου.

3. Αφήστε τη συσκευή να λειτουργήσει έως 1 λεπτό

μέχρι η αντλία και οι σωλήνες να αδειάσουν. Φροντίδα και συντήρηση

Ακούσια ενεργοποίηση της συσκευής Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το βύσμα δικτύου.

Το χρησιμοποιημένο λάδι πρέπει να διατίθεται σε ειδικά προβλεπόμενες εγκαταστάσεις συλλογής. Παραδώστε το χρησιμοποιημένο λάδι εκεί. Η ρύπανση του περιβάλλοντος από χρησιμοποιημένα λάδια επιφέρει

Έλεγχος ασφαλείας / συμβόλαιο

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση. Προθεσμίες συντήρησης Πριν από κάθε λειτουργία Ελέγξτε το καλώδιο τροφοδοσίας για ζημιές. Αναθέστε αμέσως την αντικατάσταση ενός καλωδίου που παρουσιάζει ζημιές στην εξουσιοδοτημένη εξυπηρέτηση πελατών ή σε έναν ηλεκτρολόγο. Ελέγξτε τον εύκαμπτο σωλήνα υψηλής πίεσης για

Αντικαταστήστε αμέσως έναν εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει ζημιές. Ελέγξτε τη στεγανότητα της συσκευής. 3 στ αγόνες ανά λεπτό επ ιτρέπονται. Σε περίπτωση πιο έντονης διαρροής απευθυνθείτε στην εξυπηρέτηση πελατών. Κάθε εβδομάδα Ελέγξτε τη στάθμη του λαδιού. Σε περίπτωση γαλακτώδους λαδιού (νερό στο λάδι), απευθυνθείτε αμέσως στο τμήμα εξυπηρέτησης πελατών. Καθαρίστε το λεπτό φίλτρο. Εικόνα F 1 Περίβλημα φίλτρου 2 Λεπτό φίλτρο 3 Στόμιο σύνδεσης 4 Παξιμάδι ρακόρ a Ξεβιδώστε το παξιμάδι ρακόρ. b Τραβήξτε έξω το στόμιο σύνδεσης. c Βγάλτε το λεπτό φίλτρο από το περίβλημά του. d Ξεπλύνετε το λεπτό φίλτρο με καθαρό νερό ή φυσήξτε το με πεπιεσμένο αέρα. e Τοποθετήστε το λεπτό φίλτρο στο περίβλημά του. f Τοποθετήστε το στόμιο σύνδεσης. g Βιδώστε το παξιμάδι ρακόρ και σφίξτε με το χέρι.

ε 500 ώρες λειτουργίας, τουλάχιστον κάθε

Αναθέστε τη συντήρηση της συσκευής στο τμήμα εξυπηρέτησης πελατών. Αλλάξτε το λάδι της αντλίας υψηλής πίεσης. Εικόνα G 1 Τάπα εξαερισμού 2 Ένδειξη στάθμης λαδιού 3 Τάπα εκροής λαδιού a Ξεβιδώστε την τάπα εκροής λαδιού. b Αδειάστε το λάδι στο δοχείο συλλογής. c Βιδώστε και σφίξτε την τάπα εκροής λαδιού. d Ξεβιδώστε την τάπα εξαέρωσης. e Προσθέστε αργά νέο λάδι, ώστε να μπορούν να διαφύγουν οι φυσαλίδες αέρα. Για την ποσότητα και το είδος λαδιού βλ. "Τεχ νικά στοιχεία". f Τοποθετήστε πάλι τη

πα εξαέρωσης. Αντιμετώπιση βλαβών

Ακούσια ενεργοποίηση της συσκευής, επαφή με εξαρτήματα που διαρρέονται από ρεύμα Κίνδυνος τραυματισμού, κίνδυνος ηλεκτροπληξίας Πριν από τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή. Αποσυνδέστε το φις από την πρίζα. Αναθέστε όλους τους ελέγχους και τις εργασίες σε ηλεκτρικά εξαρτήματα σε εξειδικευμένο προσωπικό. Σε περίπτωση βλαβών που δεν αναφέρονται στο παρόν

ιο, απευθυνθείτε σε εξουσιοδοτημένη εξυπηρέτηση πελατών. Η συσκευή δεν εκκινείται

1. Ελέγξτε το ηλεκτρικό καλώδιο για ζημιές.

2. Ελέγξτε την ηλεκτρική τάση.

3. Αν η συσκευή έχει υπερθερμανθεί:

a Ρυθμίστε τον διακόπτη συσκευής στο "0/OFF". b Αφήστε τη συσκευή να κρυώσει για τουλάχιστον 15 λεπτά. c Ρυθμίστε τον διακόπτη συσκευής στη θέση "I/ON".

4. Σε περίπτωση ηλεκτρικής βλάβης, απευθυνθείτε

στο τμήμα εξυπηρέτησης πελατών. Η συσκευή δεν έχει πίεση

1. Ελέγξτε αν το ακροφύσιο υψηλής πίεσης έχει το

σωστό μέγεθος (βλ. κεφάλαιο "Τεχ νικά στοιχεία").

2. Καθαρίστε ή αντικαταστήστε το ακροφύσιο.

3. Εξαερώστε τη συσκευή (βλ. κεφάλαιο "Σύνδεση

4. Καθαρίστε το λεπτό φίλτρο, αντικαταστήστε το αν

Φροντίδα και συντήρηση/ Εβδομαδιαία").74 Ελληνικά

5. Ελέγξτε την ποσότητα παροχής νερού (για την

απαιτούμενη ποσότητα βλ. κεφάλαιο "Τεχνικά στοιχεία").

6. Αν χρειάζεται, απευθυνθείτε στο τμήμα

εξυπηρέτησης πελατών. Η ποσότητα νερού είναι πολύ μικρή

1. Όταν χρησιμοποιείτε μακρύ ελαστικό σωλήνα

υψηλής πίεσης ή ελαστικό σωλήνα με μικρή διατομή, τοποθετήστε ένα μεγαλύτερο ακροφύσιο υψηλής πίεσης στο σωλήνα ψεκασμού. Η αντλία πα ρουσιάζει διαρροή.

ς 3 σταγόνες διαρροή νερού ανά λεπτό επιτρέπονται. Σε περίπτωση πιο έντονης διαρροής, αναθέστε τον έλεγχο της συσκευής στην εξυπηρέτηση πελατών. Η αντλία χτυπάει

1. Ελέγξτε την ποσότητα παροχής νερού (για την

απαιτούμενη ποσότητα βλ. κεφάλαιο "Τεχνικά στοιχεία").

2. Εξαερώστε τη συσκευή (βλ. κεφάλαιο "Σύνδεση

3. Καθαρίστε το λεπτό φίλτρ

τικαταστήστε το αν χρειάζεται (βλ. κεφάλαιο "Φροντίδα και συντήρηση/ Εβδομαδιαία").

4. Αν χρειάζεται, απευθυνθείτε στο τμήμα

εξυπηρέτησης πελατών. Η ανάμειξη απορρυπαντικού είναι πολύ χαμηλή

1. Ελέγξτε αν η κάνη αφρού που χρησιμοποιείται

ταιριάζει με την παροχή της συσκευής.

2. Γεμίστε το κύπελλο της κάνης αφρού.

3. Συνδέστε ένα μεγαλύτερο διάφραγμα στον ελαστικό

4. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης και το

ακροφύσιο αφρού για επικαθίσεις απορρυπαντικού. Αφαιρέστε τις επικαθίσεις με χλιαρό νερό.

5. Αν χρειάζεται, απευθυνθείτε στο τμήμα

εξυπηρέτησης πελατών. Η ποσότητα αφρού είναι πολύ μικρή

1. Ελέγξτε αν η κάνη αφ

ταιριάζει με την παροχή της συσκευής.

2. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης και την

κάνη αφρού για επικαθίσεις απορρυπαντικού. Αφαιρέστε τις επικαθίσεις με χλιαρό νερό.

3. Αν χρειάζεται, απευθυνθείτε στο τμήμα

εξυπηρέτησης πελατών.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, πρ οσκομίζοντας το

ραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα) Τεχνικά χαρακτηριστικά HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S Παραλλαγή χώρας Χώρα EU EU EU EU Ηλεκτρική σύνδεση Τάση V 400 400 400 400 Φάση ~3333 Συχνότητα Hz 50 50 50 50 Μέγιστη επιτρεπτή εμπέδηση δικτύου Ω - 0.0452 +j0.0283

+j0.0283 Ισχύς σύνδεσης kW 8,0 8,8 8,8 9,0 Τύπος προστασίας IPX5 IPX5 IPX5 IPX5 Ηλεκτρική ασφάλεια (βραδείας τήξης, σήμα

A16161616 Καλώδιο προέκτασης 10 m mm

2,5 2,5 2,5 2,5 Καλώδιο προέκτασης 30 m mm

Σύνδεση νερού Πίεση παροχής (μέγ.) MPa1111 Θερμοκρασία παροχής (μέγ.) °C 60 60 60 60 Ποσότητα παροχής (ελάχ.) l/min20202531,6 Ύψος αναρρόφησης (μέγ.) m 0,5 0,5 0,5 0,5 Ελάχιστο μήκος εύκαμπτου σωλήνα προσαγωγής νερού m 7,5 7,5 7,5 7,5 Ελάχιστη διάμετρος εύκαμπτου σωλήνα προσαγωγής νερού in1111 Αριθμός παραγγελίας φίλτρου αναρρόφησης 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 Στοιχεία ισχύος συσκευής Μέγεθος του βασικού ακροφυσίου 050 045 075 105Ελληνικά 75 Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ) 2019/1781 Παράρτημα Ι Τμήμα 2 (12): j) Με την επιφύλαξη τεχνικών αλλαγών. Δήλωση συμμόρφωσης EΕ Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται. Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης Τύπος: 1.367-xxx Σχετικές Οδηγίες ΕΕ 2000/14/EΚ 2006/42/EΚ (+2009/127/EΚ) 2011/65/EΕ 2014/30/EΕ 2009/125/EΚ Κανονισμός(οί) σε εφαρμογή (ΕΕ) 2019/1781 Εφαρμοζόμενα εναρμονισμένα πρότυπα EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 10/21-4 S Classic EN 61000-3-11: 2000 HD 13/18-4 S Classic HD 10/25-4 S Classic HD 17/15-4 S Classic EN 62233: 2008 Εφαρμοζόμενα εθνικά πρότυπα

Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης 2000/14/EΚ: Παράρτημα V Στάθμη ηχητικής ισχύος dB(A) HD 10/21-4 S Classic Μετρημένη: 84 Εγγυημένη: 86 HD 13/18-4 S Classic Μετρημένη: 89 Εγγυημένη: 91 HD 10/25-4 S Classic Μετρημένη: 89 Εγγυημένη: 91 HD 17/15-4 S Classic Μετρημένη: 91 Εγγυημένη: 93 Οι υπογράφοντες ενεργούν κατ’ εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο. Υπεύθυνος τεχνικού φακέλου: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: [phone] Φαξ: [phone] Winnenden, 2022/08/01 Πίεση λειτουργίας νερού με πρότυπο

MPa21251815 Υπερπίεση λειτουργίας (μέγ.) MPa273124

Παροχή, νερό l/min 16,7 16,7 21,67 28,33 Δύναμη οπισθοδρόμησης του πιστολιού υψηλής πίεσης N57636985 Διαστάσεις και βάρη Τυπικό βάρος λειτουργίας kg 60 67 67 73 Μήκος mm 720 720 720 720 Πλάτος mm 637 637 637 637 Ύψος mm 1080 1080 1080 1080 Ποσότητα λαδιού l 0,650,650,651,2 Είδος λαδιού Τύπος 15W40 15W40 15W40 15W40 Μετρημένες τιμές κατά EN 60335-2-79 Τιμή δονήσεων χεριού-βραχίονα m/s

2,8 3,7 2,9 3,0 Αβεβαιότητα Κ m/s

0,8 0,9 0,8 0,8 Στάθμη ηχητικής πίεσης L

dB(A)69747476 Αβεβαιότητα Κ

dB(A)3333 Στάθμη ηχητικής ισχύος L
