Τύπος προϊόντος	Ταινιοτρίφτης για μέταλλα
Μάρκα	Fein
Μοντέλο	GRIT GI 75
Προβλεπόμενη χρήση	Λείανση και αδροποίηση μετάλλων (εκτός μαγνησίου)
Ηλεκτρική τροφοδοσία	400 V, 50 Hz, τριφασικό (εκτίμηση βάσει της πινακίδας)
Ταχύτητα περιστροφής	3.000 σ.α.λ.
Πλάτος λειαντικής ταινίας	75 mm (συμπεραίνεται από το μοντέλο)
Στάθμη ηχητικής πίεσης (χωρίς φορτίο)	80,5 dB(A)
Στάθμη ηχητικής πίεσης (με φορτίο)	94 dB(A)
Διατάξεις ασφαλείας	Διακόπτης έκτακτης ανάγκης, προστατευτικό κάλυμμα, αντισπινθηριστική προστασία
Λειτουργίες ρύθμισης	Κλίση, κεντράρισμα ταινίας, μεταβλητή ταχύτητα (μοντέλα 2H)
Καθημερινή συντήρηση	Λίπανση των υποδεικνυόμενων σημείων, καθαρισμός των ανοιγμάτων εξαερισμού, άδειασμα του δοχείου ρινισμάτων
Ανταλλακτικά που μπορεί να αντικαταστήσει ο χρήστης	Λειαντική ταινία, προστατευτικό κάλυμμα
Προαιρετικά αξεσουάρ	Μονάδα λείανσης ακτίνας GIR, μονάδα λείανσης σωλήνων GIC, προσαρμογέας GIL, βάση GIM
Συμμόρφωση	CE και UKCA ανάλογα με την αγορά
Εγγύηση	Σύμφωνα με την εθνική νομοθεσία και τη δήλωση του κατασκευαστή
Προστασία υπερφόρτωσης	Αυτόματη διακοπή σε περίπτωση υψηλής καταπόνησης, επανεκκίνηση μετά από ψύξη (15 λεπτά)
Θερμοκρασία επιφάνειας	Μπορεί να γίνει πολύ ζεστή, μην αγγίζετε
Σύνδεση αναρρόφησης	Δυνατότητα σύνδεσης διάταξης αναρρόφησης μέσω σωλήνα (9)
Συμπεριλαμβανόμενη τεκμηρίωση	Εγχειρίδιο χρήσης και οδηγίες ασφαλείας

Συχνές ερωτήσεις - GRIT GI 75 Fein

Πώς να αλλάξετε τη λειαντική ταινία;

Αποσυνδέστε το μηχάνημα. Ανοίξτε το πλαϊνό κάλυμμα, χαλαρώστε τη βίδα αστεριού της βάσης λείανσης, αφαιρέστε τη βάση και το δοχείο ρινισμάτων. Κατεβάστε τον μοχλό σύσφιξης για να χαλαρώσει η ταινία, στη συνέχεια αφαιρέστε την παλιά ταινία. Τοποθετήστε τη νέα ταινία σεβόμενοι τη φορά περιστροφής που αναγράφεται στο πίσω μέρος. Ανυψώστε τον μοχλό για να τεντώσετε την ταινία. Εάν χρειαστεί, ρυθμίστε τη διάταξη σύσφιξης με τις βίδες. Κλείστε το κάλυμμα και τοποθετήστε τη βάση.

Πώς να ρυθμίσετε την κλίση του μηχανήματος;

Χαλαρώστε τους δύο μοχλούς σύσφιξης (28) που βρίσκονται στις πλευρές. Ρυθμίστε τη συσκευή στο επιθυμητό ύψος εργασίας και στη συνέχεια σφίξτε ξανά τους μοχλούς.

Τι να κάνετε αν η λειαντική ταινία δεν κεντράρεται;

Θέστε για λίγο το μηχάνημα σε λειτουργία και παρατηρήστε την κίνηση της ταινίας. Χρησιμοποιήστε τη βίδα αστεριού (17) για να ρυθμίσετε το κεντράρισμα. Εάν η ταινία εξακολουθεί να μην κεντράρεται, καθαρίστε τον τροχό κίνησης και τον τροχό επαφής με πεπιεσμένο αέρα και ελέγξτε ότι δεν είναι φθαρμένοι ή παραμορφωμένοι.

Πώς να χρησιμοποιήσετε το κουμπί έκτακτης ανάγκης;

Σε περίπτωση κινδύνου, πιέστε αμέσως το κόκκινο κουμπί έκτακτης ανάγκης (15). Το μηχάνημα σταματά σε περίπου 50 δευτερόλεπτα. Για επαναφορά, ξεκλειδώστε το κουμπί περιστρέφοντάς το ή τραβώντας το ανάλογα με το μοντέλο.

Τι τύπο λειαντικής ταινίας να χρησιμοποιήσω;

Χρησιμοποιείτε μόνο λειαντικές ταινίες εγκεκριμένες από την Fein, ειδικά σχεδιασμένες για αυτό το μηχάνημα. Μην χρησιμοποιείτε φθαρμένες, σχισμένες ή βρώμικες ταινίες. Ακολουθήστε τις οδηγίες του κατασκευαστή σχετικά με τον κόκκο και τις διαστάσεις.

Πώς να καθαρίσετε το μηχάνημα;

Για την καθημερινή συντήρηση, φυσήξτε πεπιεσμένο αέρα στα ανοίγματα εξαερισμού και στα σημεία λίπανσης. Καθαρίστε το εξωτερικό με πεπιεσμένο αέρα. Αδειάζετε τακτικά το δοχείο ρινισμάτων μετά από πλήρη ψύξη του περιεχομένου του.

Ποια είναι η απαιτούμενη τάση τροφοδοσίας;

Η τάση και η συχνότητα πρέπει να αντιστοιχούν στις ενδείξεις της πινακίδας. Γενικά, η συσκευή είναι σχεδιασμένη για τριφασικό εναλλασσόμενο ρεύμα (π.χ. 400 V, 50 Hz). Αναθέστε τη σύνδεση σε επαγγελματία ηλεκτρολόγο.

Μπορώ να χρησιμοποιήσω το μηχάνημα για λείανση ξύλου;

Όχι, η συσκευή είναι σχεδιασμένη μόνο για λείανση μετάλλων (εκτός μαγνησίου). Η χρήση σε ξύλο ή άλλα υλικά μπορεί να δημιουργήσει εύφλεκτη ή εκρηκτική σκόνη και να προκαλέσει βλάβη στο μηχάνημα.

Πώς να αδειάσετε το δοχείο ρινισμάτων με ασφάλεια;

Πριν αδειάσετε το δοχείο ρινισμάτων, περιμένετε έως ότου το περιεχόμενο κρυώσει επαρκώς (τα μεταλλικά ρινίσματα μπορεί να είναι ζεστά). Απορρίψτε το περιεχόμενο σε κατάλληλο και μη εύφλεκτο δοχείο. Φοράτε προστατευτικά γάντια.

Πού μπορώ να βρω ανταλλακτικά;

Η τρέχουσα λίστα ανταλλακτικών είναι διαθέσιμη στον ιστότοπο www.fein.com. Για την αντικατάσταση της λειαντικής ταινίας και του προστατευτικού καλύμματος, μπορείτε να το κάνετε μόνοι σας. Για άλλες επισκευές, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Fein ή με ένα εξουσιοδοτημένο συνεργείο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GRIT GI 75 Fein

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο από ειδικευμένο προσωπικό ή από άτομα που έχουν λάβει οδηγίες.

Tilsigtet brug.

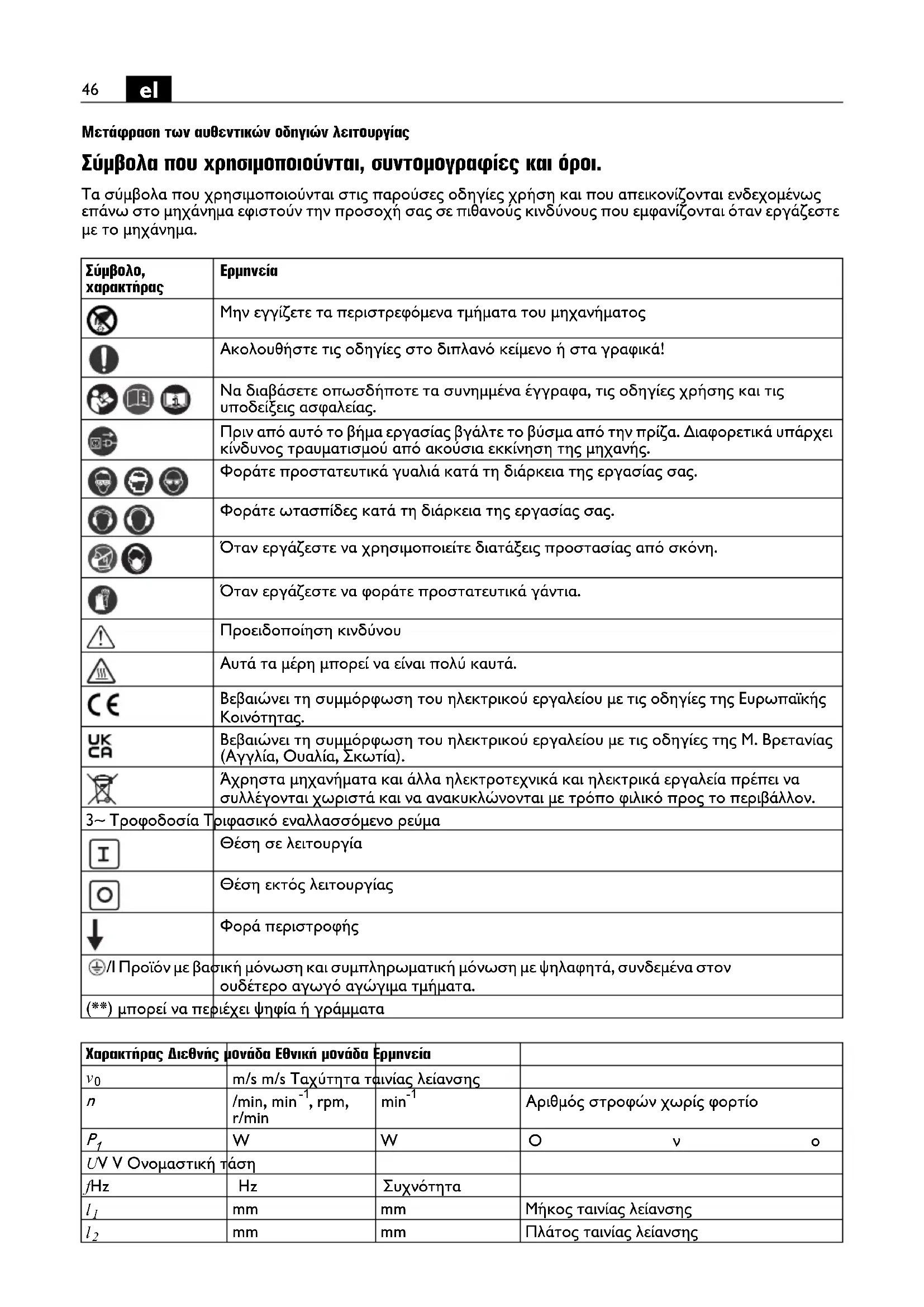

Μετάφραση των αυθεντικών οδηγιών λειτουργίας

Σύμβολα που χρησιμοποιούνται, συντομογραφίες και όροι.

Τα σύμβολα που χρησιμοποιούνται στις παρούσες οδηγίες χρήση και που απεικονίζονται ενδεχομένως επάνω στο μηχάνημα εφιστούν την προσοχή σας σε πιθανους κινδύνους που εμφανίζονται όταν εργάζεστε με το μηχάνημα.

Σύμβολο, χαρακτήρας	Ερμνεία
	Μην εγγίζετε τα περιστρεφόμενα τμήματα του μηχανήματος
	Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά!
	Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας.
	Πριν από αυτό το βήμα εργασίας βγάλτε το βύσμα από την πρίζα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού από ακούσια εκκίνηση της μηχανής.
	Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας.
	Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας.
	Όταν εργάζεστε να χρησιμοποιείτε διατάξεις προστασίας από σκόνη.
	Όταν εργάζεστε να φοράτε προστατευτικά γάντια.
	Προειδοποίηση κινδύνου
	Αυτά τα μέρη μπορεί να είναι πολύ καυτά.
	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας.
	Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία).
	Άχρηστα μηχανήματα και άλλα ηλεκτροτεχνικά και ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
	Θέση σε λειτουργία
	Θέση εκτός λειτουργίας
	Φορά περιστροφής
	Προϊόν με βασική μόνωση και συμπληρωματική μόνωση με ψηλαφητά, συνδεμένα στον ουδέτερο αγωγό αγώγιμα τμήματα.
(**) μπορεί να περιέχει ψηφία ή γράμματα

Χαρακτήρας Διεθνής μονάδα Εθνική μονάδα Έρμηνεία
v_0	m/s m/s Ταχύτητα ταινίας λείανσης
n	/min, min ^-1 , rpm,r/min	min ^-1	Αριθμός στροφών χωρίς φορτίο
P_1	W	W	Ονο
UV V Ονομαστική τάση
fHz	Hz	Συχνότητα
l_1	mm	mm	Μήκος ταινίας λείανσης
l_2	mm	mm	Πλάτος ταινίας λείανσης
Χαρακτήρας Διεθνής	μονάδα Εθνική μονάδα	Ερμηνεία
	kg kg Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Θεμελιώδεις και παράγωγες μονάδες από το Διεθνές Σύστημα Μονάδων SI.

Για την ασφάλειά σας.

Μην χρησιμοποιήστε το μηχάνημα προτού διαβάσετε προσεκτικά και κατανοήσετε πλήρως όλες αυτές τι οδηγίες χειρισμού,

καθώς και τις «Γενικές υποδείξεις ασφαλείας» μός εγγράφων 3 41 30 054 06 1),

συμπεριλαμβανομένων των εικόνων, των προδιαγραφών και των κανόνων ασφαλείας.

Λάβετε υπόψη σας και τις σχετικές εθνικές προδιαγραφές για την ηλεκτρική ασφάλεια και την προστασία της εργασίας.

Η μη τήρηση των υποδείξεων ασφαλείας στις αναφερόμενες τεκμηριώσεις μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς

Φυλάξετε προσεκτικά τις παρούσες οδηγίες χρήσης για κάθε ενδεχόμενη μελλοντική χρήση και να τις επισυνάπτετε στο μηχάνημα όταν το παραδώσετε σε τρίτους.

Προορισμός του μηχανήματος.

Μηχάνημα για τη λείανση μεταλλικών υλικών επεξεργασίας (εκτός από μαγνήσιο) και για λείανση με τη μονάδα ακτινικής λείανσης GIR, τη συσκευή λείανσης στρογγυλών στοιχείων GIC, το εξάρτημα λείανσης GIL ή για κινητή χρήση με τροχοφόρο πλαίσιο GIM με τις εγκεκριμένες από την FEIN λειαντικές ταινίες σε περιβάλλον προστατευμένο από τις καιρικές συνθήκες.

Ειδικές υποδείξεις ασφαλείας.

Na φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρησιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας από σκόνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδία, που θα σας προστατεύει από τυχόν εκαφενδονιζόμενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φίλτράρουν τον αέρα και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας.

Όταν εργάζεστε να μην φοράτε φαρδιά ρούκα, κοσμήματα και αν έχετε μακριά μαλλιά να μην τα αφίνετε λυτά. Χαλαρά αντικείμενα μπορούν, παρ' óλες τις προστατευτικές διατάξεις, να εμπλακουν στα περιστρεφόμενα εξαρτήματα και να προκαλέσουν έτσι τραυματισμούς.

Μην χρησιμοποιποσετε φθαρμένες, σκισμένες ή ισχυρά λερωμένες ταινίες λείανοης. Να χειρίζεστε τις ταινίες λείανοης επιμελώς και να τις φυλάγετε/αποθπκεύετε σύμφωνα με τις οδηγίες του κατασκευαστή. Μην διπλώνετε τις ταινίες λείανοης! Οι χαλασμένες ταινίες μπορεί να σκιστούν, να εκσφενδονιστούν και να τραυματίσουν τυχόν παρευρισκόμενα άτομα.

Μη χροιμοποιήσετε λειαντικές ταινίες ή άλλα εξαρτήματα που δεν έχουν κατασκευαστεί και εγκριθεί ειδικά γί αυτό το μηχάνημα. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή μια λειαντική ταινία ή κάποιο άλλο εξάρτημα ταιριάζει στο μηχάνημα.

Να χρησιμοποιείτε πάντοτε τις προστατευτικές διατάξεις που βρίσκονται στο μηχάνημα. Οι προστατευτικές διατάξεις πρέπει να είναι ασφαλώς συναρμολογημένες στο μηχάνημα επειδή μόνο έτοι επιτυγχάνεται η μέγιστη εφικτή ασφάλεια. Οι προστατευτικές διατάξεις προστατεύουν το χρήστη από ανεξέλεγκτα εκσφενδονιζόμενα λειαντικά σωματίδια και από μια ενδεχόμενη ακούσια επαφή με την ταινία λείανσης.

Προσοχή: Κίνδυνος πυρκαγιάς και έκρηξης! Κατά τη λείανον μετάλλων (π.χ. αλουμίνιο) παράγεται οκόνη, η οποία μπορεί να είναι εύφλεκτη ή εκρηκτική. Μην λειτουργείτε το μηχάνημα κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορεί να αναφλέξουν αυτά τα υλικά.

Προσοχή κίνδυνος πυρκαγιάς! Κατά τη λείανον μετάλλων δημιουργούνται πυρωμένα σωματίδια από το μέταλλο και την λειαντική ταινία, τα οποία συγκεντρώνονται στο κουτί γρεζιών. Το περιεχόμενο του κουτιού γρεζιών πρέπει να έχει κρυώσει επαρκώς πριν το αδειάσετε και η απόρριψη πρέπει να γίνεται μόνο με ειδικά δοχεία.

Προσέχετε να μην κινδυνεύουν τυχόν παρευρισκόμενα πρόσωπα από το σπινθηρισμό. Να απομακρύνετε τυχόν εύφλεκτα υλικά από το γύρω χώρο. Κατά τη λείανση διάφορων υλικών δημιουργείται σπινθηρισμός.

Φροντίζετε, τυχόν παρευριοκόμενα άτομα να βρίοκονται πάντοτε σε ασφαλή απόσταση από τον τομέα που εργάζεσθε. Κάθε άτομο που μπαίνει στον τομέα που εργάζεσθε πρέπει να φορά προστατευτική ενδυμασία.

Θραύσματα του υπό κατεργασία τεμαχίου ή σπασμένων εργαλείων μπορεί να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς ακόμη κι εκτός του άμεσου τομέα εργασίας.

Το υπό κατεργασία τεμάχιο πρέπει να ακουμπάει ασφαλώς επάνω στο στήριγμα λείανοης και τον οδηγό. Δεν επιτρέπεται η κατεργασία πολύ μικρών ή λεπτών υπό κατεργασία τεμαχίων. Κίνδυνος τραυματισμού από το εκσφενδονιζόμενο υπό κατεργασία τεμάχιο.

Η επιφάνεια που επεξεργάζεστε μπορεί να γίνει πολύ καυτή. Μην την αγγίζετε με το χέρι.

Μην αγγίξετε ποτέ.την κινούμενη ταινία. Κίνδυνος τραυματισμού.

Σε περιπτώσεις κινδύνου πατήστε αμέσως το πλίκτρο έκτακτης απενεργοποίησης. Το μηχάνημα εξακολουθεί να κινείται για 50 δευτερόλεπτα.

Να καθαρίζετε τακτικά τις σχισμές αερισμού του μηχανήματος. Ο ανεμιοτήρας του κινητήρα αναρροφά σκόνη. Αυτό μπορεί, σε περίπτωση, μεγάλης συσσώρευσης σκόνης να προκαλέσει ηλεκτρικούς κινδύνους.

Να δίνετε προσοχή στην ασφαλή και οριζόντια τοποθέτπον του μηχανήματος. Όταν το μηχάνημα γείρει κατά τη διάρκεια της λειτουργίας μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Το φις του μηχανήματος πρέπει να συναρμολογηθεί μόνο από έναν ειδικό πλεκτρολόγο. Ο προστατευτικός αγωγός της πρίζας πρέπει να είναι συνδεδεμένος με την προστατευτική γείωση του ηλεκτρικού δικτύου.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία συντήρησης και επιοκευής! Η ακούσια εκκίνηση του μηχανήματος μπορεί να οδηγήσεις σε σοβαρούς τραυματισμούς.

Na δίνετε το μηχάνημα τακτικά για έλεγχο της ασφαλούς λειτουργία του σύμφωνα με τις αντίστοικες νομικές διατάξεις. Μη ελεγμένα μηχανήματα μπορεί να προκαλέσουν σοβαρούς τραυματισμούς!

Πριν την πρώτη εκκίνποη βεβαιωθείτε ότι ο κινητήρας περιστρέφεται κανονικά. Όταν ο κινητήρας περιστρέφεται με εσφαλμένη φορά το υπό κατεργασία τεμάχιο μπορεί να εκσφενδονιστεί και να οδηγήσει σε ατυχήματα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.

Όταν το μηχάνημα τίθεται σε λειτουργία δεν πρέπει να βρίσκεστε ποτέ ούτε εσείς ούτε άλλα άτομα όμεσα δίπλα στην ταινία λείανσης. Η ταινία λείανσης μπορεί να κοπεί και να προκαλέσει σοβαρούς τραυματισμούς.

Αντιμετώπιση επικίνδυνων σκονών

Όταν αφαιρείτε υλικό μ' αυτό το εξάρτημα δημιουργείται σκόνη η οποία μπορεί να είναι επικίνδυνη.

Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά, π. χ. από αμίαντο και αμιαντούχα υλικά, από μολυβδομπογιές, από μέταλλα κι από μερικά είδη ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η εισπνοή σωματιδίων από πυριτικά άλατα υλικών που περιέχουν πετρώματα, διαλυτών χρωμάτων, ξυλοπροστατευτικών, Antifouling για θαλάσσια οχήματα, μπορεί να προκαλέσουν αλλεργικές αντιδράσεις και/ή ασθένειες των αναπνευστικών οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την εκάστοτε έκθεση σ' αυτήν. Να χρησιμοποιείτε αναρρόφηση κατάλληλη για την εκάστοτε δημιουργουμένη σκόνη, να φοράτε επίσης έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. Να αναθέτετε την κατεργασία αμιαντούχων υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα.

Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικές ουσίες μπορούν, υπό δυσμενείς συνθήκες, να αυτοαναφλεχθούν και να εκραγούν. Να αποφεύγετε τη δημιουργία σπινθηρισμού με φορά προς το δοχείο σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού εργαλείου και των υπό λείανση αντικειμένων, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας του παραγωγού του υλικού καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία υλικά.

Στα γρήγορα:

1 Προστατευτικό καπάκι, επάνω
2 Віда триγωνικού αστέρα, проστατευτικό капáκι
3 Βίδες για τη ρύθμιση της διάστασης σχισμής
4 Αναστολέας
5 Προστασία από σπινθηρισμό
6 Πεταλούδες, φλογοπαγίδα
7 Στήριγμα λείανσης
8 Κουτί γρεζιών
9 Στόμιο για την αναρρόφηση σκόνης

10 Bída, koutí γρεζιών

11 Βίδα τριγωνικού αστέρα για το στήριγμα λείανσης

12 Bída ρύθμισης, στήριγμα λείανσης

13 Μοχλός σύσφιξης

14 Βίδες, γενική ρύθμιση για την τάνυση της ταινίας

15 Πλήκτρο έκτακτης απενεργοποίησης

16 Φις

17 Βίδα τριγωνικού αστέρα, ρύθμιση διαδρομής ταινίας

18 Σχισμές αερισμού

19 Διακόπτης ON/OFF

20 Μεταγωγή αριθμού στροφών (μόνο για μοντέλα 2Η)

21 Δίσκος επαφής

22 Επιφάνεια για επίπεδη λείανση

23 Δίσκος κίνησης

24 Βαλβίδα λίπανσης

25 Bída για πλευρικό καπάκι

26 Πλευρικό καπάκι

27 Πινακίδα υποδείξεων

28 Μοχλός σύσφιξης για τη ρύθμιση της κλίσης

Οδηγίες συναρμολόγησης (Εικόνα 7).

Στερεώστε το μηχάνημα πάνω στο υπόβαθρο Fein GIB/GIBE (βλέπε οδηγίες συναρμολόγησης).

Στερεώστε το υπόβαθρο στο δάπεδο, συνδέοντας κατάλληλα με βίδες ή και βύσματα. Όλα τα μέσα στερέωσης πρέπει να αντέχουν στις δυνάμεις που προκύπτουν κατά την εργασία.

Η εσφαλμένη συναρμολόγηση μπορεί να επιφέρει την ανατροπή του κάτω σκελετού ή του πάγκου εργασίας ή την απόσπαση του μηχανήματος από αυτά τα τμήματα κατά την εργασία με αποτέλεσμα σοβαρά ατυχήματα.

Ηλεκτρική σύνδεση.

Η σύνδεση στους χώρους του χρήστη πρέπει να διεξαχθεί από έναν ειδικό ηλεκτρολόγο.

Δώστε προσοχή στην τάση δικτύου. Η τάση δικτύου και η συχνότητα πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία επάνω στην πινακίδα του κατασκευαστή του μηχανήματος.

Πριν την πρώτη εκκίνηση ελέγξτε τη φορά περιστροφής του κινητήρα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.

Ρυθμίσεις.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Ρύθμιση της κλίσης (Εικόνα 7).

Λύστε τους δύο μοχλούς σύσφιξης (28). Ρυθμίστε το μηχάνημα στο απαιτούμενο ύψος εργασίας.

Σφίξτε πάλι τους δύο μοχλούς σύσφιξης (28).

Ρύθμιση προφυλακτήρα σπινθηρισμού (5).

Χαλαρώστε τις δύο φτερωτές βίδες (6) και ρυθμίστε τη φλογοπαγίδα (5), έτσι ώστε η ταινία τροχίσματος να καλύπτεται όσο το δυνατό.

Σφίξτε πάλι τις δύο φτερωτές βίδες.

Ρύθμιση του στηρίγματος λείανοης (7)(Εικόνα 1).

Λύστε τη βίδα τριγωνικού αστέρα (11) και ρυθμίστε το διάκενο της σχισμής για max. 2 mm.

Σφίξτε πάλι καλά τη βίδα τριγωνικού αστέρα.

Ρυθμίστε τον (4) αναστολέα. (Εικόνα 2)

Λύστε τις βίδες (3) και ρυθμίστε το διάκενο σε μέγιστο φάρδος 2 m m .

Σφίξτε πάλι τις βίδες (3).

Ρύθμιση του στηρίγματος επίπεδης λείανσης (22).

Κατά την επίπεδη λείανση το στήριγμα λείανσης πρέπει (22) να έχει παράλληλη κατεύθυνση προς την ταινία τροχίσματος και να την αγγίζει σε όλη την επιφάνεια.

Ξεσφίξτε τη βίδα (25) και κατεβάστε το πλαϊνό καπακι (26).

Λύστε τις βίδες (12) και ευθυγραμμίστε το στήριγμα επίπεδης λείανσης (22). Το διάκενο δεν πρέπει να υπερβαίνει το πολύ 2 mm! (Εικόνα 2)

Σφίξτε πάλι τις βίδες ρύθμισης (12).

Κλείστε το πλευρικό καπάκι (26) και σφίξτε πάλι καλά τη βίδα (25).

Ρύθμιση της κίνποσης της ταινίας.

Θέστε το μηχάνημα μόνο για λίγο σε λειτουργία και ελέγξτε την κίνηση της ταινίας.

Ρυθμίστε την κίνηση της ταινίας με τη βίδα τριγωνικού αστέρα (17) στη μέση, όταν η ταινία λείανσης

αποκλίνει προς τα δεξιά ή τα αριστερά.

Σε περίπτωση που δεν θα μπορέσετε να ρυθμίσετε την κίνηση της ταινίας στη μέση:

Καθαρίστε τον τροχό κίνησης (23) και τον τροχό επαφής (21) με πεπιεσμένο αέρα.

Ελέγξτε τον τροχό κίνησης και τον τροχό επαφής μήπως παρουσιάζουν ζημιές, παραμορφώσεις και φθορές. Τυχόν χαλασμένα εξαρτήματα πρέπει να αντικαθίστανται αμέσως!

Αντικατάσταση της λειαντικής ταινίας.

Να βγάζετε το φις από την πρίζα πριν από κάθε εργασία στο μηχάνημα.

Ξεσφίξτε τη βίδα (25) και κατεβάστε το πλαϊνό καπάκι (26).

Λύστε τη βίδα με αστεροειδή λαβή (11) και αφαιρέστε το στήριγμα λείανσης και το κουτί γρεζιών (8).

Μετακινήστε το μοχλό (13) προς τα κάτω για να μειώσετε την πίεση στη διάταξη σύσφιξης.

Αφαιρέστε την παλιά ταινία λείανσης.

Πριν τοποθετήσετε την καινούργια λειαντική ταινία, δώστε προσοχή στην κατεύθυνσης κίνησης που αναφέρεται στην πίσω πλευρά της ταινίας! Πρέπει να ταυτίζεται με τη φορά περιστροφής του τροχού μετάδοσης κίνησης.

Θέστε την ταινία λείανσης ταυτόχρονα επάνω στον τροχό κίνησης (23) και τον τροχό επαφής (21).

Μετακινήστε το μοχλό (13) προς τα πάνω για να σφίξετε την λειαντική ταινία.

Σε περίπτωση που η λειαντική ταινία δεν μπορεί να σφιχτεί

επαρκώς, πρέπει ενδεχομένως να ρυθμίσετε εκ νέου την διάταξη σύσφιξης. Λύστε και τις δύο βίδες (14), μεταθέστε τη διάταξη σύσφιξης μπροστά και σφίξτε πάλι τις βίδες. (Εικόνα 6)

Κλείστε το πλευρικό καπάκι (26) και σφίξτε πάλι καλά τη βίδα (25).

Τοποθετήστε και συναρμολογήστε την επιφάνεια λείανσης (7) και το κουτί γρεζιών (8).

Ελέγξτε το διάκενο του στηρίγματος λείανσης.

Θέστε το μηχάνημα σε λειτουργία και ρυθμίστε την κίνηση της ταινίας.

Οδηγίες λειτουργίες.

Ενεργοποίοη:

Απασφαλίστε και σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (15). Πιέστε το πλήκτρο «Ι» (19).

Απενεργοποίοη:

Σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (15). Πιέστε το πλήκτρο «0» (19).

Το μηχάνημα συνεχίζει να κινείται για 50 δευτερόλεπτα μετά τη θέση του σε λειτουργία.

Πλήκτρο έκτακτης απενεργοποίησης:

Σε περιπτώσεις κινδύνου πίέστε το κόκκινο πλήκτρο έκτακτης απενεργοποίησης για να απενεργοποιήσετε το μηχάνημα.

Μεταγωγή αριθμού στροφών (μόνο για μοντέλα 2Η)

Θέση μεταγωγής 1: Χαμηλός αριθμός στροφών

Θέση μεταγωγής 2: Υψηλός αριθμός στροφών

Ο αριθμός στροφών επιτρέπεται να αλλαχθεί με τον διακόπτη (3) μόνο όταν το μηχάνημα είναι ακινητοποιημένο.

Ασφάλεια υπερφόρτωσης.

Το μηχάνημα διακόπτει τη λειτουργία του όταν υπερφορτωθεί για ένα σχετικά μεγάλο χρονικό διάστημα. Το μηχάνημα είναι πάλι έτοιμο για λειτουργία μετά από περίπου 15 λεπτά.

Λείανοη επαφής (Εικόνες 3+4).

Βεβαιωθείτε ότι η βίδα τριγωνικού αστέρα (11) είναι καλά σφιγμένη.

Βεβαιωθείτε ότι το πάνω προστατευτικό καπάκι (1) είναι ασφαλισμένο με τη βίδα τριγωνικού αστέρα (4) και ότι το πλευρικό καπάκι (26) είναι κλειστό.

Ελέγξτε το διάκενο του στηρίγματος λείανσης. (Εικόνα 1)

Ελέγξτε τη θέση του στηρίγματος επίπεδης λείανσης (22). Οι βίδες (12) πρέπει να βρίσκονται στην κάτω θέση.

Ελέγξτε αν προφυλακτήρας σπινθηρισμού (5) είναι ρυθμισμένος σωστά και καλά σφιγμένος.

Θέστε το μηχάνημα σε λειτουργία και ελέγξτε την κίνηση της ταινίας.

Τοποθετήστε το υπό κατεργασία τεμάχιο σταθερά επάνω στο στήριγμα λείανσης.

Na odηγείτε το υπό κατεργασία τεμάχιο και με τα δυο σας χέρια ή χρησιμοποιήστε μια κατάλληλη διάταξη.

Επίπεδη λείανση (Εικόνα 5)

Ξεβιδώστε τις βίδες τριγωνικού αστέρα (4) και αφαιρέστε το πάνω προστατευτικό κάλυμμα (1).

Βεβαιωθείτε ότι το διάκενο έχει ρυθμιστεί σωστά. (Εικόνα 2)

Θέστε το μηχάνημα σε λειτουργία και ελέγξτε την κίνηση της ταινίας.

Οδηγήστε το προς επεξεργασία τεμάχιο και με τα δύο χέρια και μετά την επεξεργασία τραβήξτε το προς τα πάνω.

Διάταξη αναρρόφησης

Συνιστούμε τη χρήση της διάταξης αναρρόφησης. Το μηχάνημα μπορεί να συνδεθεί σε μια διάταξη αναρρόφησης μέσω του στηρίγματος (9).

Θόρυβοι Τιμές εκπομπής.

Χωρίς φορτίο Λείανση

Στάθμη ακουστικής

πίεσης μετρημένη

σύμφωνα με την

καμπύλη Α στη θέση

εργασίας L_pA (δεξ. 20

μPa), σε ντέσιμπέλ 80,5 94

Ανασφάλεια K_pA σε

ντεσιμπέλ 4 4

Στάθμη ακουστικής

ισχύος μετρημένη

σύμφωνα με την

καμπύλη Α L_wA (δε

1 p W), σ ε ν τ ε σι μ π έ λ 9 0 1 0 0,5

Ανασφάλεια K_wA , σε

ντεσιμπέλ 2,5 2,5

Συνθήκες λειτουργίας

Αριθ. στροφών (/min) 3 000 3 000

Υλικό - ST 37

Διαστάσεις - 8 x 40

Taivía λείανσης GRIT by Fein - 36Z

ΠΑΡΑΤΗΡΗΣΗ: Το άθροισμα που απορρέει από τη μετρηθείσα τιμή καθώς και η αντίστοιχη ανασφάλεια αποτελούν το ανώτατο όριο των τιμών που μπορεί να εμφανιστούν κατά τη διεξαγωγή των μετρήσεων.

Φοράτε ωτασπίδες!

Υπολογισμός τιμών μέτρησης σύμφωνα με το πρότυπο προϊόντος (βλέπε τελευταία σελίδα αυτών των οδηγιών λειτουργίας).

Συντήρηση και Service.

Η συντήρηση/Η επισκευή επιτρέπεται επιτρέπεται να διεξαχθεί μόνο από έναν ειδικό τεχνίτη/μια ειδική τεχνίτρια.

Για τη συντήρηση/την επισκευή σας συνιστάμε το Service της FEIN, τα εξουσιοδοτημένα συνεργεία της FEIN και τις συμβαλλόμενες αντιπροσωπείες της FEIN.

Εάν υπάρχει φθορά στο καλώδιο σύνδεσης του μηχανήματος, πρέπει αυτό να αντικατασταθεί από ειδικά κατασκευασμένο αγωγό σύνδεσης που θα προμηθευτείτε από το σέρβις πελατών της FEIN.

Τον τρέχοντα πίνακα ανταλλακτικών θα τον βρείτε στο διαδίκτυο στη σελίδα www.fein.com.

Καθημερινές εργασίες συντήρησης

Na kαθαρίζετε με πεπιεσμένο αέρα τις σχισμές αερισμού (18) στο περίβλημα του κινητήρα καθώς και τις άλλες υποδεικνυόμενες θέσεις ε πινακίδα υποδείξεων (27)).

Na λαδώνετε καθημερινά το μηχάνημα στις υποδεικνυόμενες θέσεις (βλέπε πινακίδα υποδείξεων (27)).

Ελέγχετε σε κάθε αντικατάσταση της λειαντικής ταινίας την κινητήρια τροχαλία (23) και το δίσκο επαφής (21) από άποψη φθοράς και ελαττωμάτων. Μεριμνήστε για να σας αντικαταστήσουν τα φθαρμένα μέρη.

Λύστε τη βίδα με αστεροειδή λαβή (11).

Αφαιρέστε το κουτί γρεζιών (8) και απορρίψτε την μεταλλική σκόνη.

Το περιεχόμενο του κουτιού γρεζιών πρέπει να έχει κρυώσει επαρκώς πριν το αδειάσετε και η απόρριψη πρέπει να γίνεται μόνο με ειδικά δοχεία.

Τοποθετήστε πάλι το άδειο κουτί γρεζιών και ρυθμίστε το διάκενο για το στήριγμα λείανσης.(Εικόνα 1)

Σφίξτε τη βίδα τριγωνικού αστέρα (11).

Καθαρίζετε το μηχάνημα από έξω με πεπιεσμένο αέρα.

Λιπαίνετε μια φορά το μήνα τα ρουλεμάν της διάταξης σύσφιξης στη βαλβίδα λίπανσης (24).

Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: Λειαντική ταινία, φλογοπαγίδα

Εγγύηση.

Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.

Στη συσκευασία του μηχανήματός σας μπορεί να περιέχεται μόνο ένα τμήμα των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.

Δήλωση συμμόρφωσης.

Η δήλωση συμμόριφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας EZES (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της EE ή της EZES. Μετά τη διάθεση του προϊόντος στην αγορά της EE, το σήμα UKCA παύει να ισχύει.

Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει.

Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.

Τεχνικά έγγραφα από την εταιρεία: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd

Προστασία του περιβάλλοντος, απόσυροη.

Οι συσκευασίες, όπως και τα άχρηστα μηχανήματα και εξαρτήματα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Διαγράμματα σύνδεσης.

Τύπος GI75, GI150 Σελίδα 104

Τύπος GI75 2V, GI150 2V Σελίδα 105

Τύπος GI75 2H, GI150 2H Σελίδα 106

Τύπος GI75 2H2V, GI150 2H2V Σελίδα 107
