BRUGSANVISNING GRIT GI 75 Fein
Maskinen må kun betjenes af kvalificeret personale eller instruerede personer.
Tiltenkt bruk.

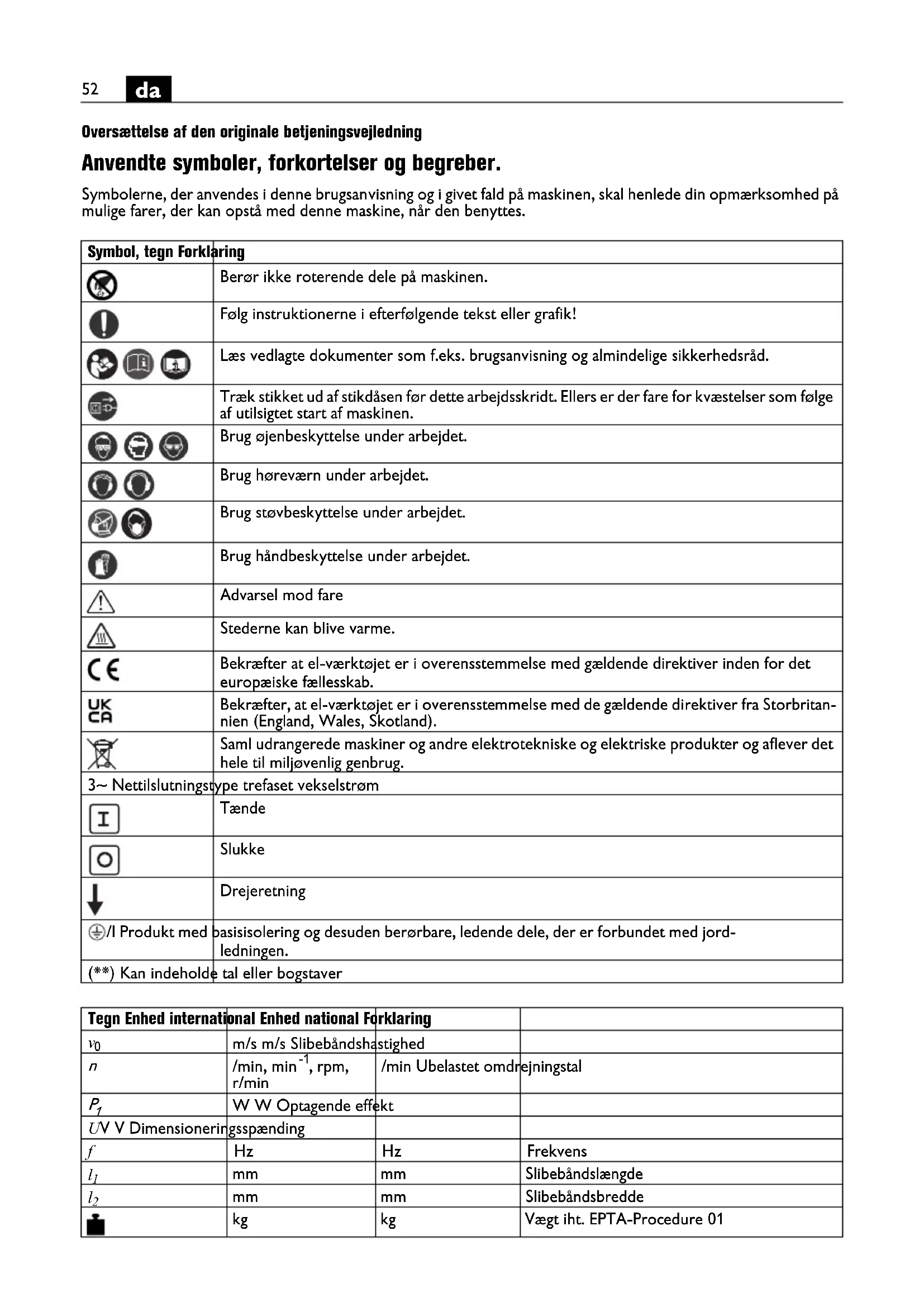

Oversættelse af den originale betjeningsvejledning
Anvendte symboler, forkortelser og begreber.
Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, når den benyttes.
| Symbol, tegn Forklaring | ||
 | Berør ikke roterende dele på maskinen. | |
 | Følg instruktionerne i efterfølgende tekst eller grafik! | |
 |   | Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd. |
 | Træk stikket ud af stikdåsen før dette arbejdsskridt. Ellers er der fare for kvæstelser som følge af utilsigtet start af maskinen. | |
 |   | Brug øjenbeskyttelse under arbejdet. |
 | Brug høreværn under arbejdet. | |
 |  | Brug støvbeskyttelse under arbejdet. |
 | Brug håndbeskyttelse under arbejdet. | |
| [CWZZ] | Advarsel mod fare | |
 | Stederne kan blive varme. | |
 | Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. | |
 | Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland). | |
 | Saml udrangerede maskiner og andre elektrotekniske og elektriske produkter og aflever det hele til miljøvenlig genbrug. | |
| 3~ Nettislutningstype trefaset vekselstrøm | ||
 | Tænde | |
 | Slukke | |
 | Drejeretning | |
 Produkt med basisisolering og desuden berørbare, ledende dele, der er forbundet med jordledningen. | ||
| (**) Kan indeholde tal eller bogstaver | ||
| Tegn Enhed international | Enhed national | Forklaring | |
| v_0 | m/s m/s Slibebåndshastighed | ||
| n | /min, min ^-1 , rpm,r/min | /min Ubelastet omdrejningstal | |
| P_1 | W W Optagende effekt | ||
| UV V Dimensioneringsspænding | |||
| f | Hz | Hz | Frekvens |
| l_1 | mm | mm | Slibebåndslængde |
| l_2 | mm | mm | Slibebåndsbredde |
| kg | kg | Vægt iht. EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basisenheder og afledte enheder fra det internationale enhedssystem SI. | |
For din egen sikkerheds skyld.
Anvend ikke denne maskine, før du har læst denne brugsanvisning samt de vedlagte "Almindelige betjeningsinstruktioner" (skriftnummer 341 30 054 06 1) nøje igennem og forstået det hele, inkl. illustrationer, specifikationer og sikkerhedsregler.
Læs og overhold ligeledes de gældende nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.
En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar denne driftsvejledning til senere brug og sørg for, at den følger med maskinen, hvis den videregives eller sælges til en ny ejer.
Bestemmelse af maskinen.
Maskine til at slibe metalmaterialer (undtagen magnesium) og til at slibe med radiusslibemodulet GIR, rundslibeanordningen GIC, slibeforsatsen GIL eller til mobil anvendelse med stativ GIM med slibebånd, der er godkendt af Fein, i vejrbeskyttede omgivelser.
Specielle sikkerhedsforskrifter.
Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.
Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.
Anvend ikke slidte, revnede eller meget tilstoppede slibebånd. Håndter slibebånd omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knæk ikke slibebånd! Beskadigede slibebånd kan gå i stykker, slynges væk og kvæste tredjemand.
Brug ikke slibebånd eller andet tilbehør, der ikke er udviklet eller frigivet specielt af producenten. Sikker drift er ikke kun givet ved, at slibebåndet eller tilbehøret passer til din maskine.
Anvend altid de beskyttelsesanordninger, der findes på maskinen. Beskyttelsesanordningerne skal være monteret sikkert på maskinen for at opnå max. sikkerhed. Beskyttelsesanordningerne skal beskytte operatøren mod omkringflyvende slibepartikler og utilsigtet berøring med slibebåndet.
Pas på - brand- og eksplosionsfare! Når metal slibes (f.eks. aluminium), opstår der støv, der kan være brændbart eller eksplosivt. Anvend ikke maskinen i nærheden af brændbare materialer. Materialet vil kunne blive antændt af gnister.
Pas på - brandfare! Under metalslibningen opstår der glødende metal- og slibebåndspartikler, der samles i spånekassen. Indholdet af spånekassen skal være tilstrækkeligt afkølet, før den tømmes, og må kun bortskaffes vha. egnede beholdere.
Sørg for, at personer ikke udsættes for gnistregn. Fjern brændbare materialer i nærheden. Gnistregn opstår i forbindelse med metalslibning.
Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket tilbehør kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.
Emnet skal altid ligge sikkert på slibeunderlaget og anslaget. For små eller for tynde emner må ikke bearbejdes. Vækslyngende emner er forbundet med kvæstelsesfare.
Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.
Berør aldrig slibebåndet, når det er i gang. Fare for personskade.
Tryk straks på sikkerheds-stop-tasten i farlige situationer. Maskinen har et efterløb på op til 50 sekunder.
Rengør ventilationsåbningerne på maskinen med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.
Sørg for, at maskinen står sikkert og vandret. Vipper maskinen under arbejdet, kan dette føre til alvorlige kvæstelser.
Maskinens stik må kun monteres af en autoriseret elektriker. Jordledningen i netstikdåsen skal være forbundet med strømnettets jordforbindelse.
Træk stikket ud, før vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan føre til alvorlige kvæstelser.
Få maskinens elektriske sikkerhed kontrolleret iht. de lovmæssige bestemmelser med regelmæssige mellemrum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!
Kontrollér motorens drejeretning før første ibrugtagning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan føre til uheld. Drejeretningen må kun omstilles af en autoriseret elektriker.
Hverken brugeren eller andre personer må stå direkte ved siden af slibebåndet, när maskinen tændes. Slibebåndet kan gå i stykker og føre til kvæstelser.
Håndtering med farligt støv
Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt.
Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk.
Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.
Med et blik.
1 Beskyttelsesskærm, oppe
2 Stjernedrejeskrue, beskyttelsesskærm
3 Skruer til indstilling af spaltemål
4 Anslag
5 Gnistværn
10 Skrue, spånekasse
11 Stjernedrejeskrue til slibeunderlag
12 Indstillingsskrue, plant slibeunderlag
13 Spændegreb
14 Skruer, grovindstilling til bändspænding
15 Sikkerheds-stop-tast
16 Stik
17 Stjernedrejeskrue, bändløbsjustering
18 Ventilationshuller
19 Start-stop-kontakt
28 Spændearmen bruges til at indstille hældningen
Montage (Fig. 7).
Fastgør maskinen på understativet Fein GIB/GIBE (se monteringsvejledning).
Fastgør understativet i gulvet med egnede dyvel-/skrue-forbindelser. Fastgørelserne skal kunne klare de kræfter, der opstår under arbejdet.
En forkert montering kan medføre, at understativet eller arbejdsbordet vipper, eller at maskinen løsner sig fra understativet eller arbejdsbordet under arbejdet, hvilket kan føre til alvorlige uheld.
El-tilslutning.
El-tilslutningen på opstillingsstedet skal foretages af en autoriseret elektriker.
Overhold netspændingen: Netspændingen og frekvensen på spændingskilden skal være i overensstemmelse med oplysningerne maskinens typeskilt.
Kontrollér motorens drejeretning før første ibrugtagning. Husk Drejeretningen må kun omstilles af en elfaglært.
Indstillinger.
Træk stikket ud af stikdåsen, før der arbejdes på maskinen.
Hældning indstilles (Fig. 7).
Løsn de to spændearme (28). Indstil maskinen på den nødvendige arbejdshøjde.
Spænd de to spændearme (28) igen.
Indstil gnistfanget (5).
Løsn de to vingeskruer (6) og indstil gnistbeskyttelsen (5) på en sådan måde, at slibebåndet er tildækket så meget som muligt.
Spænd de to vingeskruer igen.
Indstil slibeunderlaget (7) (Fig. 1).
Spænd stjernedrejeskruen igen.
Stop (4) indstilles (Fig. 2)
Spænd skruerne (3) fast igen.
Indstil det plane slibeunderlag (22).
Under planslibningen skal det plane slibeunderlag (22) være indstillet parallelt med slibebåndet og berøre det på hele fladen.
Løsn skruerne (12) og ret det plane slibeunderlag (22) ud. Spaltemålet må maks. være 2 m m ! (Fig. 2)
Spænd skruerne (12) fast igen.
Luk sidelåget (26) og spænd skruen (25) igen.
Båndløb justeres.
Tænd maskinen et kort øjeblik og kontrollér bändløbet.
Justér bändløbet med stjernedrejeskruen (17) i midten, hvis slibebåndet bevæger sig ud til højre eller venstre.
Hvis bändløbet ikke kan indstilles i midten:
Rengør drevskiven (23) og kontaktskiven (21) med trykluft.
Kontrollér drevskiven og kontaktskiven for slid, deformation og slitage. Sørg for, at beskadigede dele skiftes med det samme!
Slibebånd skiftes.
Træk stikket ud af stikdåsen, før der arbejdes på maskinen.
Kontrollér løberetningsangivelsen bag på slibebåndet, før det nye slibe-
bånd lægges på! Den skal stemme overens med drivhju- lets drejeretning.
Læg slibebåndet på drevskiven (23) og kontaktskiven (21) på samme tid.
Sving armen (13) opad for at spænde slibebåndet.
Er det ikke muligt at spænde slibebåndet tilstrækkeligt, skal spændeanordningen justeres igen. Løsn begge
skruer (14), forskyd spændeanordningen og spænd skruerne igen. (Fig. 6)
Luk sidelåget (26) og spænd skruen (25) igen.
Montér slibeunderlaget (7) og spånekassen (8).
Kontrollér slibeunderlagets spaltemål.
Tænd for maskinen og justér bändløbet.
Driftsinstruktioner.
Tænde:
Oplås sikkerheds-stop-tasten (15) og klap den op. Tryk på tasten „I“ (19).
Slukke:
Klap sikkerheds-stop-tasten (15) op. Tast „0“ (19).
Maskinen har et efterløb på ca. 50 sek., när den slukkes.
Sikkerheds-stop-tast:
Tryk i farlige situationer på den røde sikkerheds-stopast for at slukke for maskinen.
Omdrejningstal ændres (kun 2H-modeller)
Kontaktstilling 1: Lavt omdrejningstal
Kontaktstilling 2: Højt omdrejningstal
Omdrejningstallet må kun ændres med kontakten (3), när maskinen står stille
Overbelastningssikring.
Er belastningen kontinuerlig høj i længere tid, slukkes maskinen. Efter en afkølingstid på ca. 15 minutter, kan maskinen bruges igen.
Kontaktsløjfer (billeder 3+4).
Kontrollér, at stjernedrejeskruen (11) er spændt fast.
Kontrollér, at gnistfanget (5) er indstillet og spændt rig- tigt.
Tænd for maskinen og kontrollér bändløbet.
Læg emnet fast på slibeunderlaget.
Før emnet med begge hænder eller fastgør det i en anordning.
Planslibning (Fig. 5)
Sørg for, at spaltemålet er indstillet rigtigt. (Fig. 2)
Tænd for maskinen og kontrollér bändløbet.
Før emnet med begge hænder og fjern det opad efter arbejdet.
Opsugningsanordning
Det anbefales at bruge opsugningsanordningen.
Maskinen kan tilsluttes til opsugningsanordningen med studsen (9).
Støj-emissionsværdier.
Ubelastet Slibning
Målt A-vurderet emissi-
ons-lydtrykniveau på
arbejdspladsen L_
(re 20 μPa), i decibel 80,5 94
Usikkerhed K_pA , i decibel 4 4
Målt A-vurderet lydef-
fektniveau L_WA (re
ANMÆRKNING: Summen af målt emissionsværdi og tilhørende usikkerhed udgør den øverste grænse for de værdier, der kan optræde under målearbejdet.
Brug høreværn!
Måleværdier er beregnet efter passende produktstandard (se sidste side i denne driftsvejledning).
Istandsættelsesarbejde må kun gennemføres af en faguddannet iht. gældende forskrifter.
Vi anbefaler, at få maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN repræsentationer.
Er maskinens tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der fås hos FEIN kundeservicen.
Den aktuelle reservedelsliste til denne maskine findes under www.fein.com.
Dagligt vedligeholdelsesarbejde
Blæs køleluftåbningerne (18) igennem på motorhuset og de kendetegnede steder med trykluft (se henvisningsskilt (27)).
Smør de kendetegnede steder på maskinen med maskinolie hver dag. (se henvisningsskilt (27)).
Indholdet af spånkassen skal være tilstrækkeligt afkølet, før den tømmes, og må kun bortskaffes vha. egnede beholdere.
Anbring den tømte spånkasse igen og indstil spaltemålet til slibeunderlaget. (Fig. 1)
Spænd stjernedrejeskruen (11).
Rengør den udvendige side af maskinen med trykluft.
Smør spændeanordningens lejer på smøreniplen en gang om måneden (24).
Følgende dele kan du selv udskifte efter behov: Slibebånd, gnistbeskyttelse
Mangelsansvar/reklamationsret og garanti.
Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.
Det kan være, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisningen.
CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.
UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.
Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning.
Teknisk materiale hos: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd
Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.
Tilslutningsdiagrammer.
Type GI75, GI150 side 104
Type GI75 2V, GI150 2V side 105
Type GI75 2H, GI150 2H side 106
Type GI75 2H2V, GI150 2H2V side 107
Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden.
Hvis bändets bevegelse ikke kan innstilles i midten:
Legg arbeidsstykket godt på slipeunderlaget.
Hvis tilkoplingsledningen til maskinen er skadet, må den skiftes ut med en spesielt preparert tilkoplingsledning som kan fås hos FEIN-kundeservice.
Den aktuelle reservedelslisten for denne maskinen finner du på internettet under www.fein.com.
Smør maskinen daglig med maskinolje på de markerte stedene (se henvisningskilt (27)).
Kontroller drivskiven (23) og kontaktskiven (21) ved hvert slipebåndskifte for slitasje og skader. La skadede deler skiftes ut.
